ИП320 Панель оператора. Руководство по эксплуатации










Содержание

Содержание Введение 2

  1. Назначение панели 3

  2. Технические характеристики и условия эксплуатации 4

    1. Технические характеристики контроллера 4

    2. Условия эксплуатации 5

  3. Устройство панели оператора 6

  4. Монтаж 8

    1. Монтаж панели оператора 8

    2. Монтаж внешних связей 8

      1. Общие требования 8

      2. Подключение приборов по интерфейсам RS-232 и RS-485 8

      3. Подключение по интерфейсу RS-232 9

      4. Подключение по интерфейсу RS-485 9

      5. Указания по монтажу 10

  5. Конфигурирование панели 11

    1. Основные характеристики программы «Конфигуратор ИП320» 11

    2. Последовательность работы с программой 11

    3. Установка связи с ПЛК или другими приборами 12

  6. Меры безопасности 14

  7. Техническое обслуживание 14

8 Маркировка 14

  1. Правила транспортирования и хранения 15

  2. Комплектность 15

  3. Гарантийные обязательства 15

    Приложение А. Габаритные и установочные размеры 16

    Приложение Б. Схемы подключения панели ИП320 17

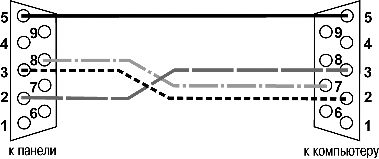

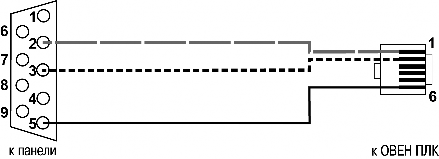

    Приложение В. Схемы распайки кабелей 18

    Лист регистрации изменений 20

    Введение



    Введение

    Настоящее руководство по эксплуатации предназначено для ознакомления об-служивающего персонала с устройством, техническими характеристиками, конструк-цией, работой и техническим обслуживанием панели оператора ИП320, далее по тексту именуемой «панель ИП320», «панель оператора», «панель» или «прибор».

    Руководство по эксплуатации распространяются на панель ИП320, выпущенную по ТУ 4217-013-4626536-2008.

    Условное обозначение панели оператора при заказе: ИП320


    В настоящем документе приняты следующие обозначения и аббревиатуры:



    Modbus

    открытый протокол обмена по сети RS-485, разработан компанией ModiCon, в настоящий момент поддержива-ется независимой организацией Modbus-IDA (www.modbus.org).

    ЖКИ

    жидкокристаллический индикатор.

    ПК

    персональный компьютер.

    ПЛК

    программируемый логический контроллер.

    ПО

    программное обеспечение.

    Пользовательская

    программа

    программа, созданная пользователем панели операто-ра.


    1 Назначение панели


    1 Назначение панели


    Панель ИП320 представляет собой человеко-машинный интерфейс, предназна-ченный для отображения и редактирования значений параметров ПЛК и других при-боров.

    Логика работы панели ИП320 определяется потребителем в процессе конфигу-рирования.

    Панель ИП320 предназначена для выполнения следующих функций:

    • отображение русских и латинских символов;

    • запись и чтение значений регистров ПЛК и/или других приборов;

    • отображение графических пиктограмм (индикаторы, графики, линейки и т. д.);

    • защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран;

    • отображение «списка тревог» (нештатных ситуаций) в режиме реального времени;

    • работа в режиме «Мастера сети» (Master) или «Подчиненного» (Slave-устройства).

2 Технические характеристики и условия эксплуатации



2 Технические характеристики и условия эксплуатации


2.1 Технические характеристики контроллера

Основные технические характеристики панели оператора ИП320 приведены в таблице 2.1.


Таблица 2.1 – Общие технические характеристики


Наименование

Значение (свойства)

Напряжение питания, В

20…28

Потребляемая мощность, Вт, не более

4

Память программ, Кб

128

Максимальное число регистров в про-грамме

160

Интерфейсы связи

RS-232, RS-485

Скорости работы интерфейсов, бит/с

2400, 4800, 9600, 19200, 38400, 115200

Универсальный протокол обмена

Modbus RTU

Конструктивное исполнение

Корпус щитового крепления

Степень защиты корпуса со стороны лицевой панели

IP65

Тип дисплея, диагональ (дюймы)

Графический монохромный ЖК с подсвет-кой, 3,7

Разрешение дисплея, пиксел

192×64

Размеры дисплея Д×Ш, мм

100x35

Количество кнопок

20

Часы «реального» времени

есть

Размеры панели Д×Ш×Г, мм

(172×94×30) 1

Масса, кг, не более

0,5

2 Технические характеристики и условия эксплуатации



2.2 Условия эксплуатации

Панель оператора ИП320 предназначена для эксплуатации в следующих усло-виях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;

  • температура окружающего воздуха от 0 до +50 °С;

  • верхний предел относительной влажности воздуха: 80 % при + 35 °С и более низких температурах без конденсации влаги;

  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации ИП320 соот-ветствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации ИП320 соот-ветствует группе исполнения N2 по ГОСТ 12997-84.2.3.9.

По устойчивости к воздействию электромагнитных помех ИП320 соответствует ГОСТ IEC 61131-2-2012.

По способу защиты от поражения электрическим током ИП320 соответствует классу III по ГОСТ IEC 61131-2-2012.

  1. Устройство панели оператора



    3 Устройство панели оператора


    Панель оператора ИП320 выпускается в корпусе, предназначенном для крепле-ния в щит. Подключение всех внешних связей осуществляется через разъемные со-единения (разъемы), расположенные справа на боковой стороне панели. Открытие корпуса для подключения внешних связей не требуется.

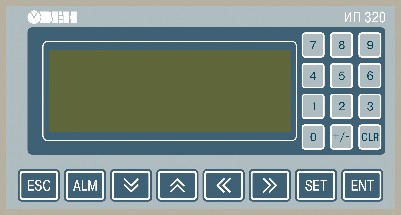

    Внешний вид лицевой панели прибора показан на рисунке 3.1.

    На лицевой панели ИП320 расположен графический ЖК-дисплей, восемь управ-ляющих и двенадцать цифровых и функциональных кнопок.


    юя


    Рисунок 3.1 – Лицевая панель ИП320

    Базовое функциональное назначение кнопок панели приведено в таблице

    1. Всем двадцати кнопкам можно программно назначить функции переключения экранов и выполнения специализированных функций.

Справа на боковой стороне панели расположен разъем DB-9, на который выве-дены контакты интерфейсов RS-485 и RS-232, предназначенные для подключения приборов, имеющих соответствующие интерфейсы.

В комплект поставки входит переходник, который используется для конфигури-рования панели по интерфейсу RS-232, а также для удобства подключения интер-фейса RS-485.

Также справа на боковой стороне панели расположен разъем для подключения питания на 24 В.

Слева на боковой стороне панели расположен потенциометр для регулирования контрастности дисплея.

Внутри корпуса панели расположен маломощный звуковой излучатель, сигнали-зирующий о нажатии кнопок. Частота сигнала излучателя фиксирована и не поддает-ся изменению.

3 Устройство панели оператора



Панель ИП320 оснащена встроенными часами реального времени, питающими-ся от встроенной литиевого источника питания типоразмера CR2032. Ресурс литие-вой батарейки рассчитан на 2 -3 года, после чего ее следует заменить.

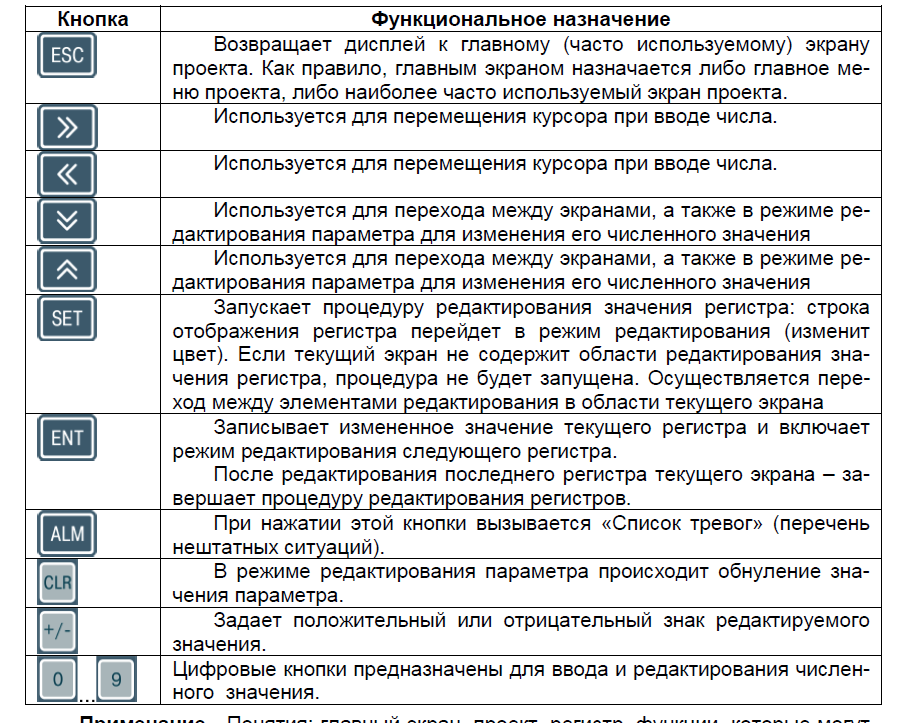

Таблица 3.1 -Базовое функциональное назначение кнопок панели ИП320 Кнопка Функциональное назначение

Возвращает дисплей к главному (часто используемому) экрану

проекта. Как правило, главным экраном назначается либо главное ме-ню проекта, либо наиболее часто используемый экран проекта.

Используется для перемещения курсора при вводе числа.


Используется для перемещения курсора при вводе числа.


Используется для перехода между экранами, а также в режиме ре-дактирования параметра для изменения его численного значения

Используется для перехода между экранами, а также в режиме редактирования параметра для изменения его численного значения

Запускает процедуру редактирования значения регистра: строка отображения регистра перейдет в режим редактирования (изменит цвет). Если текущий экран не содержит области редактирования зна-чения регистра, процедура не будет запущена. Осуществляется пере-ход между элементами редактирования в области текущего экрана

Записывает измененное значение текущего регистра и включает режим редактирования следующего регистра.

После редактирования последнего регистра текущего экрана – за-вершает процедуру редактирования регистров.

При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций).

В режиме редактирования параметра происходит обнуление зна-чения параметра.

Задает положительный или отрицательный знак редактируемого значения.

Цифровые кнопки предназначены для ввода и редактирования числен-ного значения.

Примечание -Понятия: главный экран, проект, регистр, функции, которые могут быть назначены кнопкам, описаны в руководстве пользователя «Конфигурирование панели ИП320», размещенном на сайте www.owen.ru.

  1. Монтаж



    4 Монтаж

    1. Монтаж панели оператора

      Подготовить место в щите шкафа электрооборудования. Конструкция шкафа должна обеспечивать защиту панели оператора от попадания в нее влаги, грязи и посторонних предметов.

      Габаритный чертеж, размеры установочного отверстия панели и ограничитель-ные размеры при установке приведены в Приложении А.

      При установке изделия следует обратить внимание на следующее:

      • Установочное отверстие должно иметь соответствующий размер, для того чтобы панель не была повреждена при установке.

      • Подключение к разъему панели может быть осуществлено следующим об-разом: кабелем с разъемом без кожуха и с кожухом, переходником и пере-ходником с кабелем.

      • Не следует допускать изгибов установочных кронштейнов во избежание повреждения дисплея панели.

      • Четыре винта установочных кронштейнов должны быть завинчены с до-статочным, но не чрезмерным усилием.

      • Панель следует устанавливать на прокладку из резины, поставляемую в комплекте с панелью.

    2. Монтаж внешних связей

      1. Общие требования

        Питание панели оператора ИП320 следует осуществлять от локального источни-ка питания подходящей мощности, у которого имеется двойная или усиленная изо-ляция выхода относительно сетевого разъёма питания.

        Обозначение контактов для подключения питания приведено на задней поверх-ности корпуса панели. Схема подключения питания представлена на рисунке Б.1 (Приложение Б).

        Внимание! При подключении кабеля питания к панели ИП320 необходимо соблюдать полярность. Несоблюдение этого требования может привести к повре-ждению прибора!

      2. Подключение приборов по интерфейсам RS-232 и RS-485

        Контакты интерфейсов RS-232 и RS-485 выведены на разъем DB-9 панели опе-ратора. Назначение контактов на разъеме DB-9 панели приведено в таблице 4.1.


        Таблица 4.1 -Назначение контактов разъема панели ИП320


        4 Монтаж


        № контакта

        1

        2

        3

        4

        5

        6

        7

        8

        9

        Линия сигнала

        RXD

        TXD

        GND

        CTS

        B

        A


        Схемы подключения панели ИП320 по интерфейсам RS-232 и RS-485 представ-лены в Приложении Б.

      3. Подключение по интерфейсу RS-232

        Подключение панели оператора к ПК для ее конфигурирования осуществляется по интерфейсу RS-232 стандартным нуль-модемным кабелем через переходник, по-ставляемым в комплекте с панелью. Подключение необходимо производить при от-ключенном напряжении питания панели ИП320 и персонального компьютера. Схема распайки соединительного нуль-модемного кабеля для конфигурирования панели ИП320 с переходником представлена в Приложении В на рисунке В.1. Схема распай-ки соединительного кабеля для конфигурирования панели ИП320 без переходника – на рисунке В.2.

        Подключение панели оператора к ПЛК или другим приборам по интерфейсу RS-232 выполняется от разъема DB-9 панели без использования переходника. Подклю-чение может быть осуществлено нуль-модемным кабелем или кабелем собственного изготовления. Для обмена данными (но не для конфигурирования панели) использу-ются три линии: TXD, RXD и GND. Длина линии связи должна быть не более трех метров. Схема распайки соединительного кабеля для связи панели ИП320 и ПЛК ОВЕН представлена в Приложении В на рисунке В.3. Схема распайки соединитель-ного кабеля для связи панели ИП320 и ПЛК любого производителя – на рисунке В.4.

      4. Подключение по интерфейсу RS-485

        Подключение приборов по интерфейсу RS-485 выполняется витой парой прово-дов с соблюдением полярности, при отключенном напряжении питания всех устройств сети RS-485. Длина линии связи должна быть не более 1200 метров. Под-ключение панели осуществляется от разъема DB-9 через переходник. Провод А под-соединяется к выводу А на переходнике, аналогично соединяются выводы В.

        Примечание -Обозначение контактов интерфейса RS-485 в приборах произ-водства других фирм может быть следующим: контакту А соответствует обозначение

        «Data +», контакту B – «Data –».

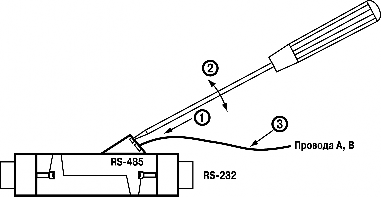

        Порядок действий при подключении проводов А и В к переходнику (рисунок 4.1) следующий:

        1. С усилием вставить отвертку в верхнее отверстие клеммы переходника;

        2. Немного отклонить отвертку вверх;

        3 Вставить провод в открывшееся отверстие в разъеме;

        4 Вынуть отвертку.

        4 Монтаж



        юя

        Рисунок 4.1 -Подключение проводов А и В к переходнику Внимание! При длине линии более 10 метров, а также если в сети RS-485 ис-

        пользуется более двух приборов, для обеспечения устойчивой связи следует уста-новить на концах сети, между проводами А и B, согласующие резисторы номиналом 120 Ом. Если связь не устанавливается, то необходимо изменить номинальное со-противление резисторов в большую или меньшую сторону.

      5. Указания по монтажу

Перед монтажом необходимо подготовить кабели для соединения панели с дру-гими приборами по интерфейсу RS-485, а также с источником питания напряжением 24 В постоянного тока.

Для обеспечения надежности электрических соединений рекомендуется исполь-зовать кабели медные многожильные, концы которых перед подключением следует тщательно зачистить, облудить или обжать в наконечники. Зачистку жил кабелей необходимо выполнять с таким расчетом, чтобы их оголенные концы после подклю-

чения к прибору не выступали за пределы клеммника. Сечение жил кабелей не должно превышать 1 мм2.

5 Конфигурирование панели



5 Конфигурирование панели


    1. Основные характеристики программы «Конфигура-тор ИП320»

      «Конфигуратор ИП320» – это программа, предназначенная для конфигурирова-ния панелей оператора ИП320. Она работает под управлением операционных си-стем MS Windows 98/2000/XP/Vista/7.

      Конфигуратор позволяет формировать и сохранять пользовательские экраны, отображаемые на дисплее панели ИП320 в процессе эксплуатации.

      Пользовательские экраны включают наборы базовых элементов, каждый из ко-торых позволяет управлять определенной функцией панели. К базовым элементам экрана относятся буквы (русские или английские) и символы, пиктограммы (индика-тор, график, линейка, регистр для отображения/редактирования данных, кнопки пе-реключения экранов и другие элементы).

      Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера. После загрузки проекта па-нель сразу начнет опрашивать регистры ПЛК или других приборов и отображать их значения на дисплее.


    2. Последовательность работы с программой

      Последовательность операций при работе с программой «Конфигуратор ИП320» включает следующие этапы:

      1. Установка программы «Конфигуратор ИП320»;

      2. Запуск программы «Конфигуратор ИП320»;

      3 Создание нового или открытие существующего проекта;

      1. Создание нового или редактирование существующего экрана;

      2. Сохранение изменений в проекте;

      6 Загрузка проекта в панель оператора ИП320.

      Для установки программы «Конфигуратор ИП320» следует запустить файл уста-новки (setup.exe) и следовать инструкциям программы установки. После установки на рабочем столе Windows появится ярлык «Конфигуратор ИП320».

      Для запуска программы «Конфигуратор ИП320» следует выбрать команду ПУСК

      | Программы | OWEN | Конфигуратор ИП320 | Конфигуратор ИП320 или вызвать программу, дважды нажав левую клавишу манипулятора мышь, предварительно установив курсор на ярлыке «Конфигуратор ИП320» на рабочем столе.

      Подробно работа с программой «Конфигуратор ИП320» описана в документе

      «Конфигурирование панели оператора ИП320. Руководство пользователя», находя-щемся на сайте www.owen.ru.

      5 Конфигурирование панели



    3. Установка связи с ПЛК или другими приборами

Панель ИП320 в сетях RS-232 и RS-485 может работать как в режиме «Масте-ра», так и в режиме «Slave-устройства». Для установки связи с ПЛК или другими устройствами необходимо выполнить следующие действия.


Если режим работы панели ИП320 – «Мастер»:

  • настроить панель ИП320 – задать режим работы «Мастер» и установить значения сетевых параметров (скорость обмена, формат данных, стоп-бит, контроль четности), для чего необходимо при создании нового проекта нажать Файл | Но-вый…, либо при изменении проекта зайти в папку Файл | Выбор ПЛК…;

  • в программе «Конфигуратор ИП320» создать экраны, на которых создать ре-гистры или графические пиктограммы (в соответствии с руководством пользователя на панель ИП320), в которых указать адрес и номер регистров Slave-устройств (ПЛК или приборов). Значения из регистра будут отображаться в графической форме. Не-которые графические формы, например, регистр, функциональная кнопка, позволяют редактировать значения параметров, которые будут переданы панелью в соответ-ствующий регистр Slave-устройства;

  • в программе «Конфигуратор ИП320» выбрать COM-порт ПК, по которому бу-дет производиться загрузка проекта;

  • из программы «Конфигуратор ИП320» загрузить проект в панель ИП320, для чего необходимо зайти в папку Файл | Загрузить;

  • настроить ПЛК либо другие опрашиваемые панелью устройства как подчи-ненные (Slave-устройства) и установить значения их сетевых параметров (скорость обмена, формат данных, стоп-бит, контроль четности), аналогичные значениям сете-вых параметров панели, в соответствии с руководствами по эксплуатации данных приборов. Значения параметров панели можно посмотреть в программе «Конфигу-ратор ИП320» в папке Файл | Выбор ПЛК… В открывшемся окне нажать кнопку

    «Настройки…»;

  • создать в ПЛК набор регистров для обмена по протоколу Modbus RTU, а для устройств, в которых регистры Modbus RTU жестко заданы (в соответствии с руко-водствами по эксплуатации на эти устройства), выбрать необходимые регистры;

  • подключить интерфейс связи RS-232 и/или RS-485 (см. п. 4.2), подключить питание к панели и всем Slave-устройствам, после чего панель автоматически начнет опрос Slave-устройств;


    Если режим работы панели ИП320 – Slave-устройство:

  • настроить панель ИП320 – задать режим работы «Slave-устройство», уста-новить адрес панели и значения сетевых параметров (скорость обмена, формат данных, стоп-бит, контроль четности), для чего необходимо при создании нового проекта нажать Файл | Новый…, либо при изменении проекта зайти в папку Файл | Выбор ПЛК…;

  • в программе «Конфигуратор ИП320» создать экраны, на которых создать ре-гистры или графические пиктограммы (в соответствии с руководством пользователя на панель ИП320), в которых указать номера регистров для хранения параметров в панели ИП320, которые будут опрашиваться ПЛК, либо другим устройством, являю-щимся «Мастером». Значения из регистра будут отображаться в графической фор-

    5 Конфигурирование панели



    ме. Некоторые графические формы, например, регистр, функциональная кнопка, позволяют редактировать значения;

  • в программе «Конфигуратор ИП320» выбрать COM-порт ПК, по которому бу-дет производиться загрузка проекта;

  • из программы «Конфигуратор ИП320» загрузить проект в панель ИП320, для чего необходимо зайти в папку Файл | Загрузить;

  • настроить ПЛК либо другое устройство для работы в режиме «Мастер» и установить значения их сетевых параметров (скорость обмена, формат данных, стоп-бит, контроль четности), аналогичные значениям сетевых параметров панели, в соответствии с руководствами по эксплуатации данных приборов. Значения пара-метров панели можно посмотреть в программе «Конфигуратор ИП320» в папке Файл

    | Выбор ПЛК… В открывшемся окне нажать кнопку «Настройки…»;

  • создать в ПЛК набор регистров для обмена по протоколу Modbus RTU, а для устройств, в которых регистры Modbus RTU жестко заданы (в соответствии с руко-водствами по эксплуатации на эти устройства), выбрать необходимые регистры. Ука-зать адрес и номера регистров панели ИП320, которые будут опрашиваться «Масте-ром»;

  • подключить интерфейс связи RS-232 и/или RS-485 (см. п. 4.2), подключить питание к панели и к устройству, которое является «Мастером» сети.

    Внимание! Если значения сетевых параметров панели ИП320, ПЛК или других приборов заданы неверно или произошел обрыв кабеля, то в правом нижнем углу экрана отобразится сообщение «Потеря связи…», означающее отсутствие связи со Slave-устройством.

    Когда панель ИП320 работает в режиме «Мастер», то опрос всех Slave-устройств производится последовательно по двум интерфейсам – RS-485 и RS-232. Если хотя бы одно из устройств не отвечает или какой-либо параметр не определен, панель постоянно производит попытки установить с ним связь; при этом опрос прочих устройств не производится.

    Если панель ИП320 не может установить связь со Slave-устройством, то следует проверить:

  • совпадение значений сетевых параметров Slave-устройства и панели ИП320;

  • правильность подсоединения кабеля;

  • наличие питания ПЛК и/или других приборов и панели ИП320.

Разделы 9-11



6 Меры безопасности

    1. Панель ИП320 необходимо устанавливать во взрывобезопасной зоне.

    2. Панель ИП320 работает с безопасными для жизни человека постоянными напряжениями (до 28 В). По способу защиты от поражения электрическим током ИП320 соответствует классу III по ГОСТ IEC 61131-2-2012.

    3. Любые работы по подключению и техническому обслуживанию панели ИП320 необходимо производить только при отключенном питании и отсутствии напряжения в линиях связи.

    4. При проверке панели ИП320 необходимо соблюдать требования ГОСТ 12.3.019, «Правил эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».


7 Техническое обслуживание

    1. При выполнении работ по техническому обслуживанию панели соблюдать меры безопасности, изложенные в разделе 6.

    2. Технический осмотр панели проводится обслуживающим персоналом не ре-же одного раза в 6 месяцев и включает выполнение следующих операций:

  • очистку корпуса и клеммных колодок от пыли, грязи и посторонних предметов;

  • проверку качества крепления панели в щит;

  • проверку качества подключения внешних связей.

    Обнаруженные при осмотре недостатки следует немедленно устранить.


    8 Маркировка

    При изготовлении на прибор наносятся:

    • условное обозначение прибора;

    • степень защиты по ГОСТ 14254;

    • род питающего тока и напряжение питания,

    • потребляемая мощность;

    • класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

    • заводской номер панели и год выпуска;

    • знак соответствия требованиям ЕАС;

    • страна-производитель;

    • товарный знак.

На потребительскую тару наносится:

  • условное обозначение прибора;

  • знак соответствия требованиям ЕАС;

  • страна-производитель;

  • заводской номер панели и год выпуска.

Разделы 6-8



9 Правила транспортирования и хранения

    1. Панель оператора должна транспортироваться в упаковке при температуре от минус 20 до + 60 °С и относительной влажности воздуха не более 95 % (при + 35 °С).

    2. Транспортирование допускается всеми видами закрытого транспорта.

    3. Транспортирование на самолетах должно производиться в отапливаемых герметичных отсеках.

    4. Панель оператора должна храниться в упаковке в закрытых отапливаемых помещениях при температуре от + 5 до + 40 °С и относительной влажности воздуха 80 % (при + 35 °С).


10 Комплектность


Панель оператора ИП320 1 шт.

Монтажные элементы 4 шт.

Разъем для подключения питания 1 шт.

Переходник 1 шт.

Руководство по эксплуатации 1 экз.

Паспорт 1 экз.

Гарантийный талон 1 экз.


Примечание – Изготовитель оставляет за собой право на внесение дополнений в комплектность прибора. Полная комплектность указывается в паспорте на прибор.


11 Гарантийные обязательства


    1. Изготовитель гарантирует соответствие прибора ТУ при соблюдении усло-вий эксплуатации, транспортирования, хранения и монтажа.

    2. Гарантийный срок эксплуатации -24 месяца со дня продажи.

    3. В случае выхода прибора из строя в течение гарантийного срока при со-блюдении пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

    4. В случае необходимости гарантийного и постгарантийного ремонта продук-ции пользователь может обратиться в любой из региональных сервисных центров, адреса которых приведены на сайте компании: www.owen.ru и в гарантийном талоне.

Приложение А. Габаритные и установочные размеры



Приложение А. Габаритные и установочные размеры


юя

Рисунок А.1 – Габаритные и установочные размеры


юя

Рисунок А.2 – Размеры ответной части для подключения к разъему DB-9 панели ИП-320 (вид сзади)

Приложение В. Схемы подключаемых кабелей



Приложение Б. Схемы подключения панели ИП320


юя

Рисунок Б.1 – Подключение панели к компьютеру по интерфейсу RS-232

для конфигурирования


юя


Рисунок Б.2 – Подключение панели к ПЛК или другим приборам по интер-фейсу RS-485

Приложение В. Схемы распайки кабелей



Приложение В. Схемы распайки кабелей


юя

Рисунок В.1 -Соединительный нуль-модемный кабель для конфигурирования панели ИП320 с переходником


юя

Рисунок В.2 -Соединительный кабель для конфигурирования панели ИП320 без переходника

Приложение В. Схемы распайки кабелей



юя

Рисунок В.3 -Соединительный кабель для связи панели ИП320 и ОВЕН ПЛК через интерфейс RS232-debug



юя

Рисунок В.4 -Соединительный кабель для связи панели ИП320 и ПЛК лю-

бого производителя

Лист регистрации изменений



Лист регистрации изменений


№ изме-нения

Номера листов (стр.)

Всего листов (стр.)

Дата внесения

Подпись

измен.

заменен

новых

аннулир.














////////////////////////////
