Модуль электроизмерительный МЭ110-220.3М. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Используемые аббревиатуры и термины

Введение

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Гальваническая изоляция

2.3 Условия эксплуатация

Меры безопасности

Монтаж и демонтаж

4.1 Установка

4.2 Отсоединение клеммных колодок

4.3 «Быстрая» замена

Подключение

5.1 Порядок подключения

5.2 Общие требования

5.3 Помехи и методы их подавления

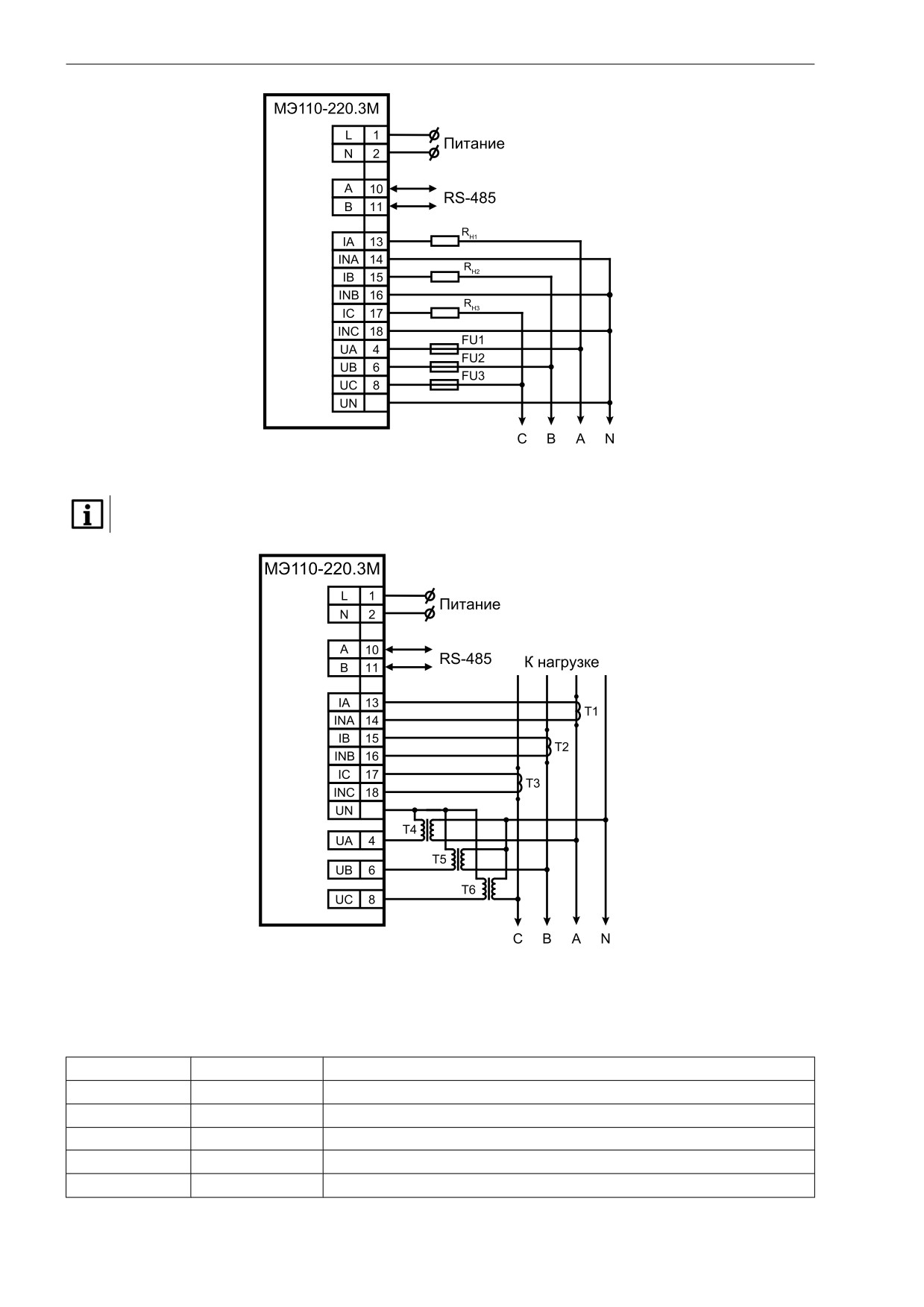

5.4 Схемы подключения

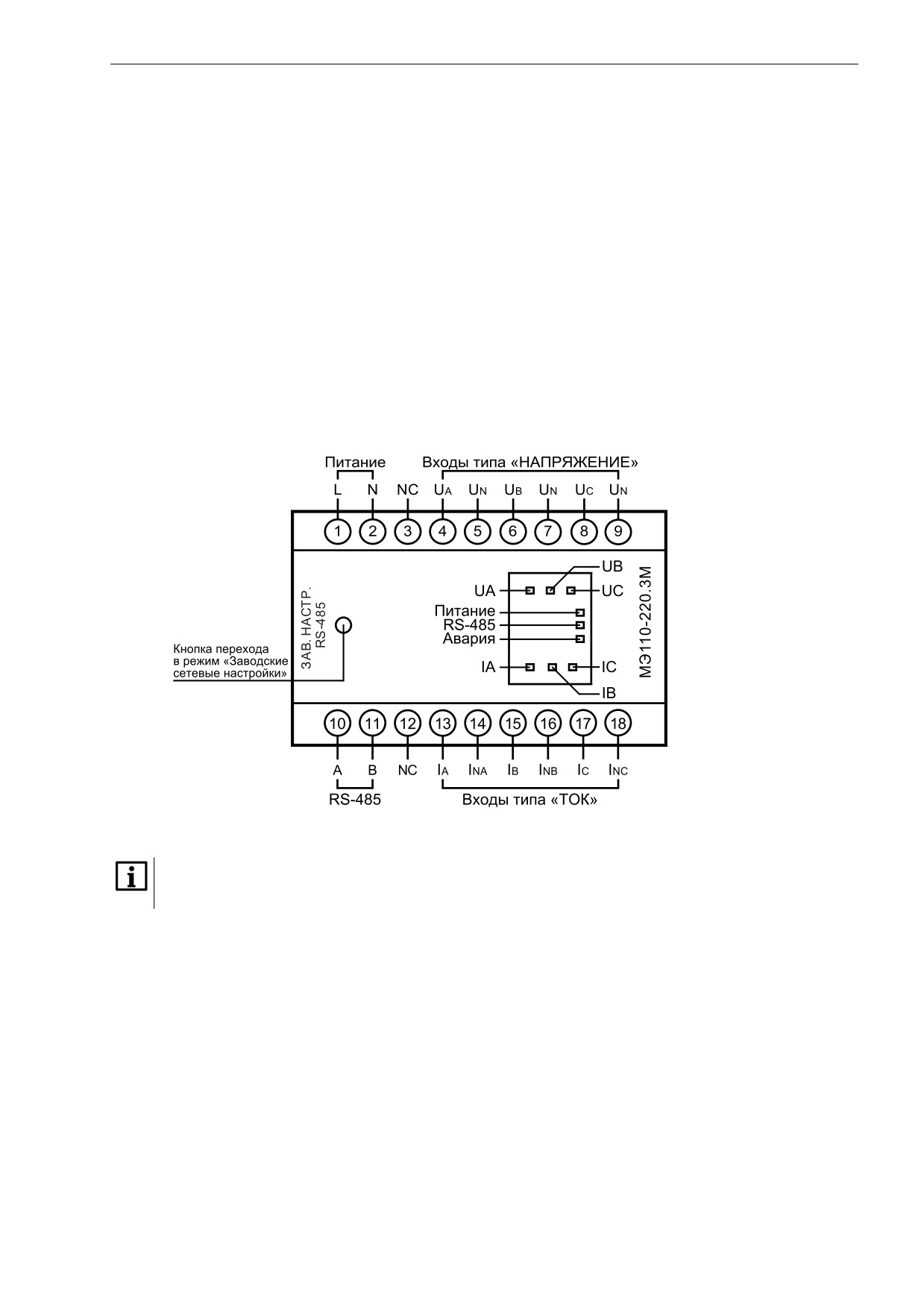

5.5 Назначение контактов клеммной колодки

Устройство и принцип работы

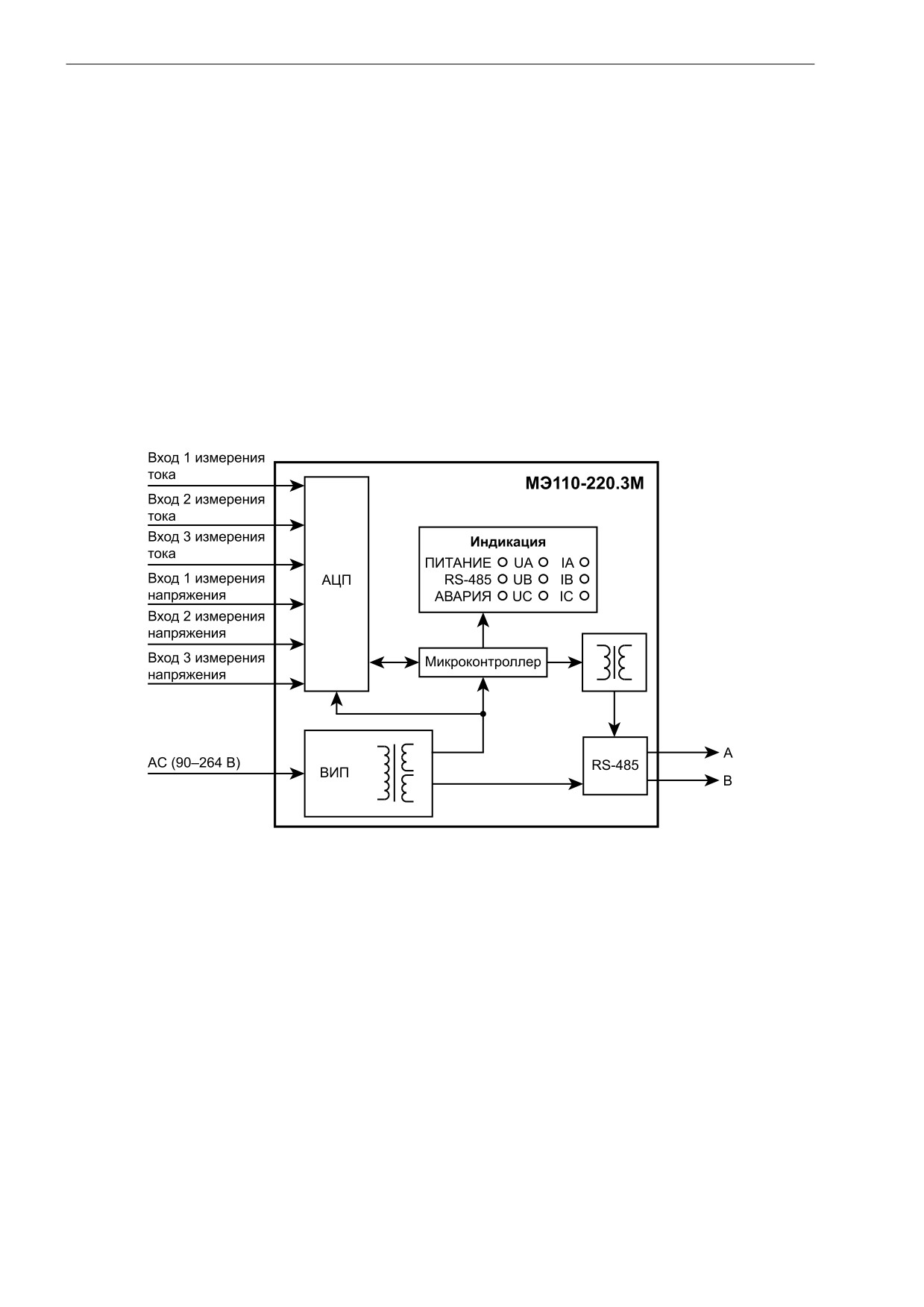

6.1 Устройство

6.2 Принцип работы

6.3 Управление

6.4 Индикация

6.5 Измерение параметров

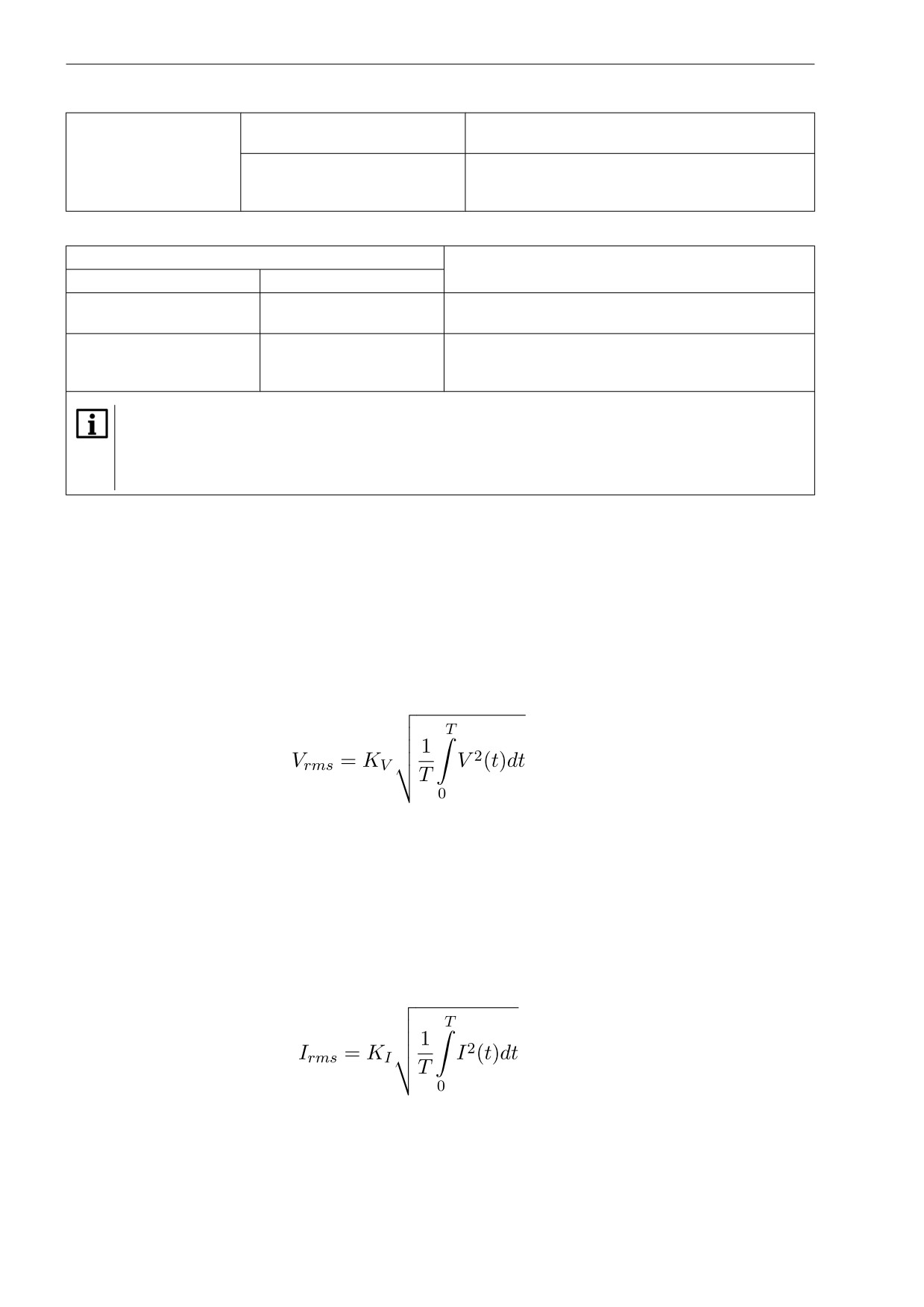

6.5.1 Действующее напряжение

6.5.2 Действующий ток

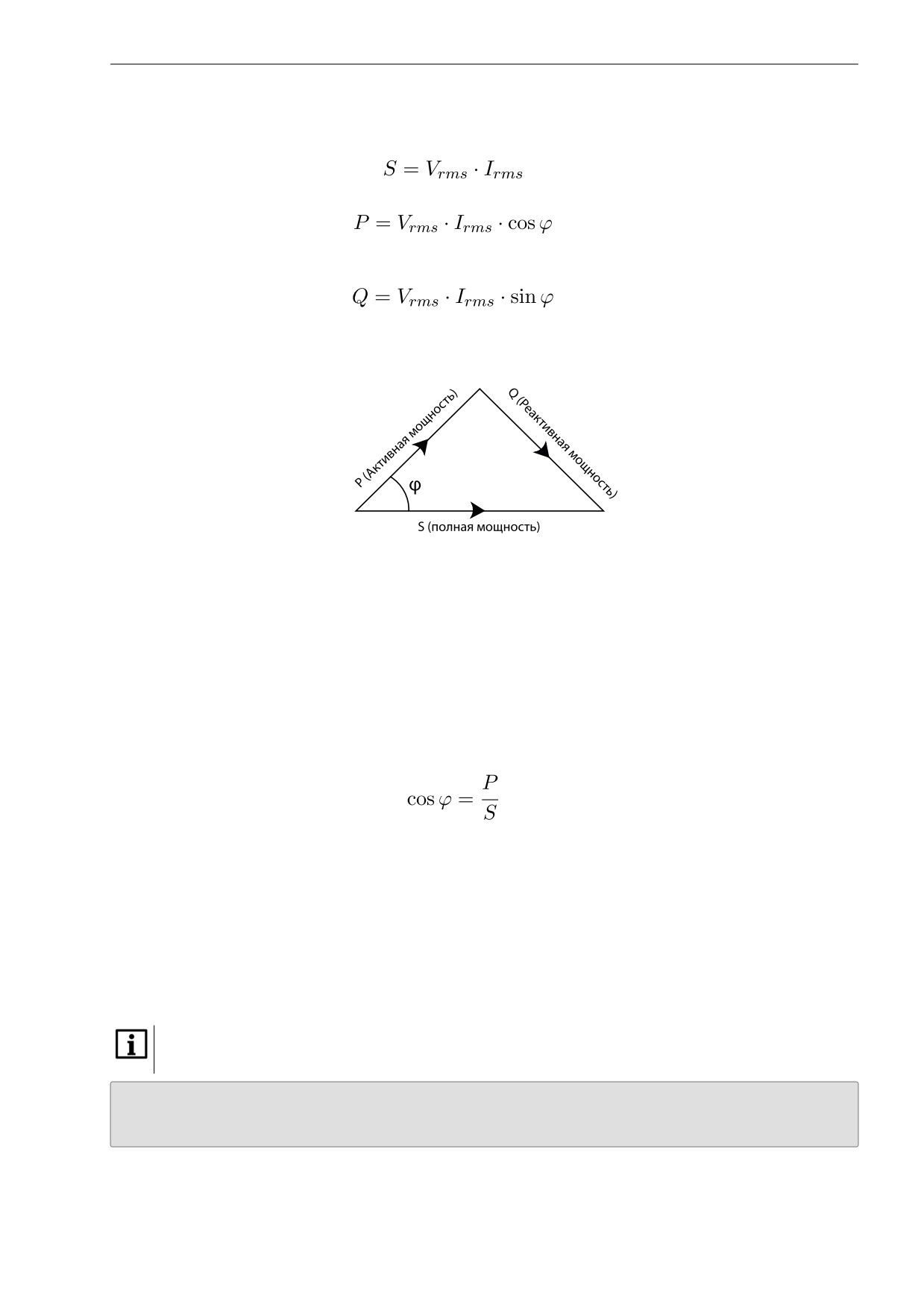

6.5.3 Полная, активная и реактивная мощности

6.5.4 Частота первой гармоники

6.5.5 Коэффициент мощности

6.5.6 Использование согласующих трансформаторов

Настройка

7.1 Конфигурирование

7.2 Конфигурационные и оперативные параметры

7.3 Работа в режиме «Заводские сетевые настройки»

Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

8.2 Мастер сети

Техническое обслуживание

10 Маркировка

11 Транспортирование и хранение

12 Комплектность

13 Гарантийные обязательства

ПРИЛОЖЕНИЕ А. Команды управления прибором по сети RS-485

ПРИЛОЖЕНИЕ Б. Команды протокола ОВЕН

ПРИЛОЖЕНИЕ В. Команды протокола Modbus

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Используемые аббревиатуры и термины

АЦП - аналого-цифровой преобразователь.

Имя параметра - набор символов, однозначно определяющий доступ к параметру в приборе.

Индекс параметра - числовое значение, отличающее параметры однотипных элементов с

одинаковыми именами.

Конфигурация - совокупность значений параметров, определяющих работу прибора.

Конфигурационные параметры - параметры, определяющие конфигурацию прибора. Задаются

в программе-конфигураторе.

Мастер сети - прибор (или ПК), инициирующий обмен данными в сети RS-485 между

отправителем и получателем данных.

Оперативные параметры - данные, которые прибор передает по сети RS-485.

ПК - персональный компьютер.

Сетевые параметры - служебные параметры, определяющие работу прибора в сети RS-485.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

Напряжение питания от сети переменного тока

от 90 до 264 В частотой от 45 до 65 Гц

Потребляемая мощность, не более

7,5 ВА

Измерение фазного напряжения

Входной сигнал (действующее значение)

~(1…400) В, от 45 до 65 Гц

Входной сигнал (с использованием внешних

~(1 ⋅ 10^-3…4000 ⋅ 10³) В, от 45 до 65 Гц

трансформаторов напряжения)

Максимальное допустимое значение, не более 1 с

800 В

Основная приведенная погрешность измерений

0,25 %

Разрешающая способность

0,1 В

Входное сопротивление, не менее

500 кОм

Время опроса входа, не более

1с

Количество каналов измерения

Измерение линейного напряжения (межфазного)

Входной сигнал (действующее значение)

~(2...580) В, от 45 до 65 Гц

Входной сигнал (с использованием внешних

~(2 ⋅ 10^-3…5800 ⋅ 10³) В, от 45 до 65 Гц

трансформаторов напряжения)

Максимальное допустимое значение, не более 1 с

800 В

Основная приведенная погрешность измерений

0,5 %

Разрешающая способность

0,1 В

Входное сопротивление, не менее

500 кОм

Время опроса входа, не более

1с

Количество каналов измерения

Измерение силы тока

Входной сигнал (действующее значение)

от 0,005 до 5 А

Входной сигнал (с использованием внешних

от 0,005 ⋅ 10^-3 до 50 ⋅ 10³ А

трансформаторов тока)

Максимальное допустимое значение, не более 1 с

10 А

Основная приведенная погрешность измерений

0,25 %

Время опроса входа, не более

1с

Разрешающая способность

0,001 А

Входное сопротивление, не более

0,01 Ом

Количество каналов измерения

Измерение полной, активной и реактивной мощности

Входной сигнал (действующее значение)

от 0,02 до 2,00 кВт, кВА, квар

Входной сигнал (с использованием внешних

от 0,2 ⋅ 10^-6 до 200 ⋅ 10⁹

трансформаторов (напряжения/ток)

Основная приведенная погрешность измерений

0,5 %

Время вычисления, не более

1с

Разрешающая способность, Вт, ВА, вар

Количество каналов измерения

Измерение частоты первой гармоники

Действующая частота первой гармоники

от 45 до 65 Гц

Основная приведенная погрешность измерений

0,15 %

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.1

Наименование

Значение

Время опроса входа, не более

1с

Разрешающая способность

0,01 Гц

Количество каналов измерения (активный)

Измерение коэффициента мощности cos φ

Диапазон измерения (в рабочем диапазоне

от 0 до 1

мощности)

Основная погрешность измерений

1,0 %

Время вычисления, не более

Разрешающая способность

0,01

Количество каналов измерения

Измерение фазового угла

Диапазон измерения (в рабочем диапазоне

от 10° до 170°

напряжений)

Основная погрешность измерений

0,4 %

Время опроса входа, не более

1с

Разрешающая способность

1°

Количество каналов измерения

Интерфейс связи RS-485

2400, 4800, 9600, 14400, 19200, 28800, 38400,

Скорости обмена

57600, 115200 бит/с

Протоколы связи

ОВЕН, ModBus-RTU, ModBus-ASCII, DCON

Входное сопротивление

12 кОм

Общие сведения

Степень защиты корпуса

IP20

Габаритные размеры прибора

(96 × 73 × 110) ± 1 мм

Масса прибора, кг

0,5 кг

Средняя наработка на отказ

60 000 ч

Средний срок службы

10 лет

Дополнительная погрешность измерения, вызванная изменением температуры окружающей среды

относительно нормальной (на каждые 10 °С изменения температуры) - не более 0,5 предела основной

погрешности.

Предел дополнительной приведенной погрешности, вызванной воздействием электромагнитных помех

- не более 0,5 предела основной погрешности.

Время установления рабочего режима прибора - не более 1 минуты.

По эксплуатационной законченности приборы относятся к изделиям второго порядка.

2.2 Гальваническая изоляция

Прибор имеет следующие группы гальванически изолированных цепей:

• питания прибора;

• интерфейса RS-485;

• измерительного входа и цепь заводских настроек.

Электрическая прочность изоляции всех групп цепей относительно друг друга - 2500 В.

2.3 Условия эксплуатация

Прибор эксплуатируется в следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до плюс 55 °С;

2 Технические характеристики и условия эксплуатации

• верхний предел относительной влажности воздуха 80 % при +35 °С и более низких

температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ 52931.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ 52931.

По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522.

Если подаются импульсные помехи, то допускается кратковременное прекращение обмена по сети

RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

3 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0.

Во время эксплуатации и технического обслуживания следует соблюдать требования следующих

документов:

• ГОСТ 12.3.019;

•

«Правила эксплуатации электроустановок потребителей»;

•

«Правила охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни

напряжением. Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых

разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить только при

отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы модулей.

ВНИМАНИЕ

Запрещается использование модулей при наличии в атмосфере кислот, щелочей, масел и иных

агрессивных веществ.

4 Монтаж и демонтаж

Во время монтажа следует соблюдать меры безопасности из раздела 3.

Перед установкой прибора следует подготовить посадочное место в шкафу электрооборудования.

Конструкция шкафа должна обеспечивать защиту прибора от попадания в него влаги, грязи и

посторонних предметов.

4.1 Установка

Прибор может быть установлен на DIN-рейке 35 мм или закреплен на внутренней стенке шкафа двумя

винтами М3 × 15 (винты в комплект поставки не входят).

Для установки прибора на DIN-рейку следует:

1. Подготовить место на DIN-рейке для установки прибора.

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке до фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от DIN-рейки.

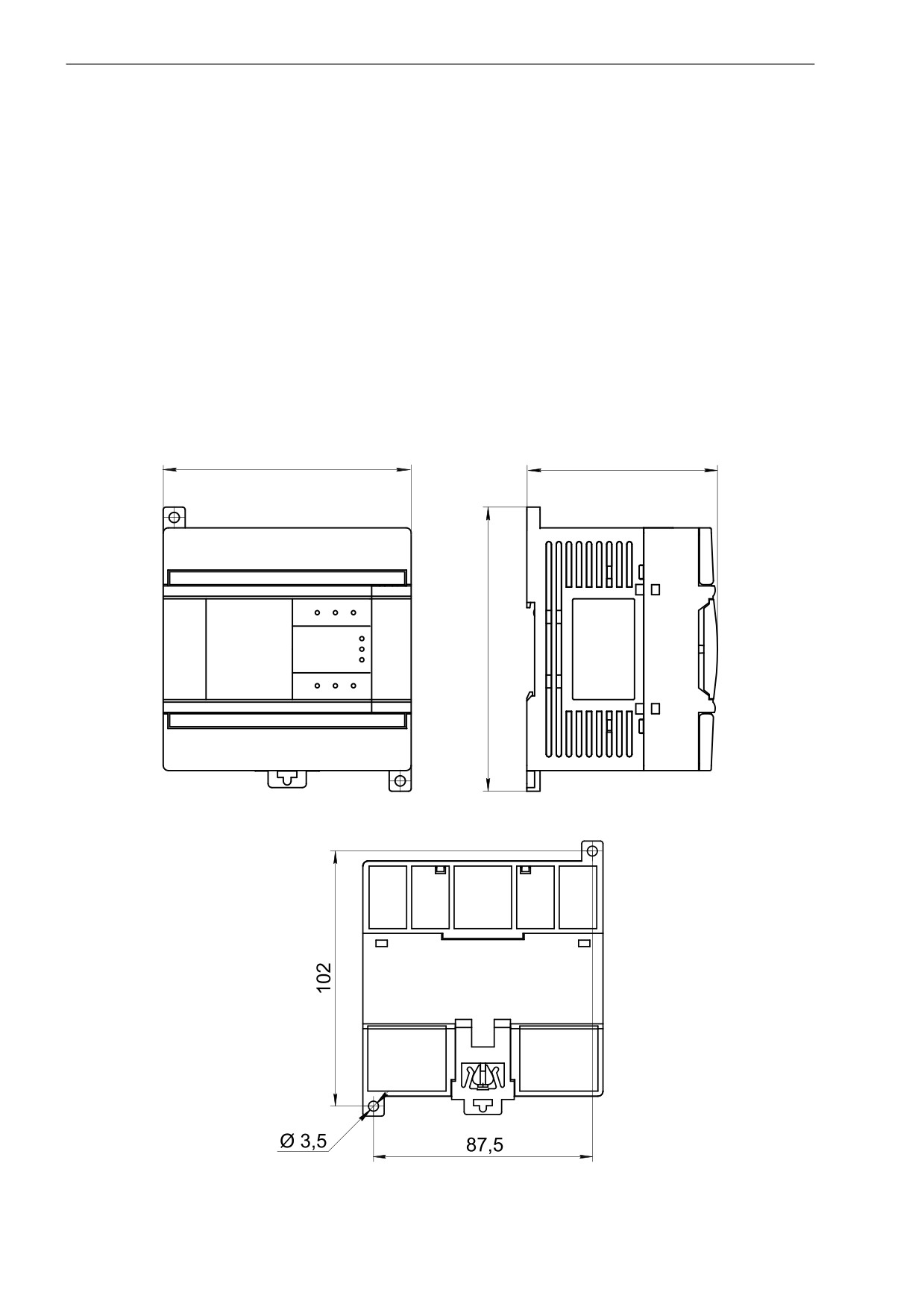

Рисунок 4.1 - Габаритные размеры

Рисунок 4.2 - Установочные размеры

4 Монтаж и демонтаж

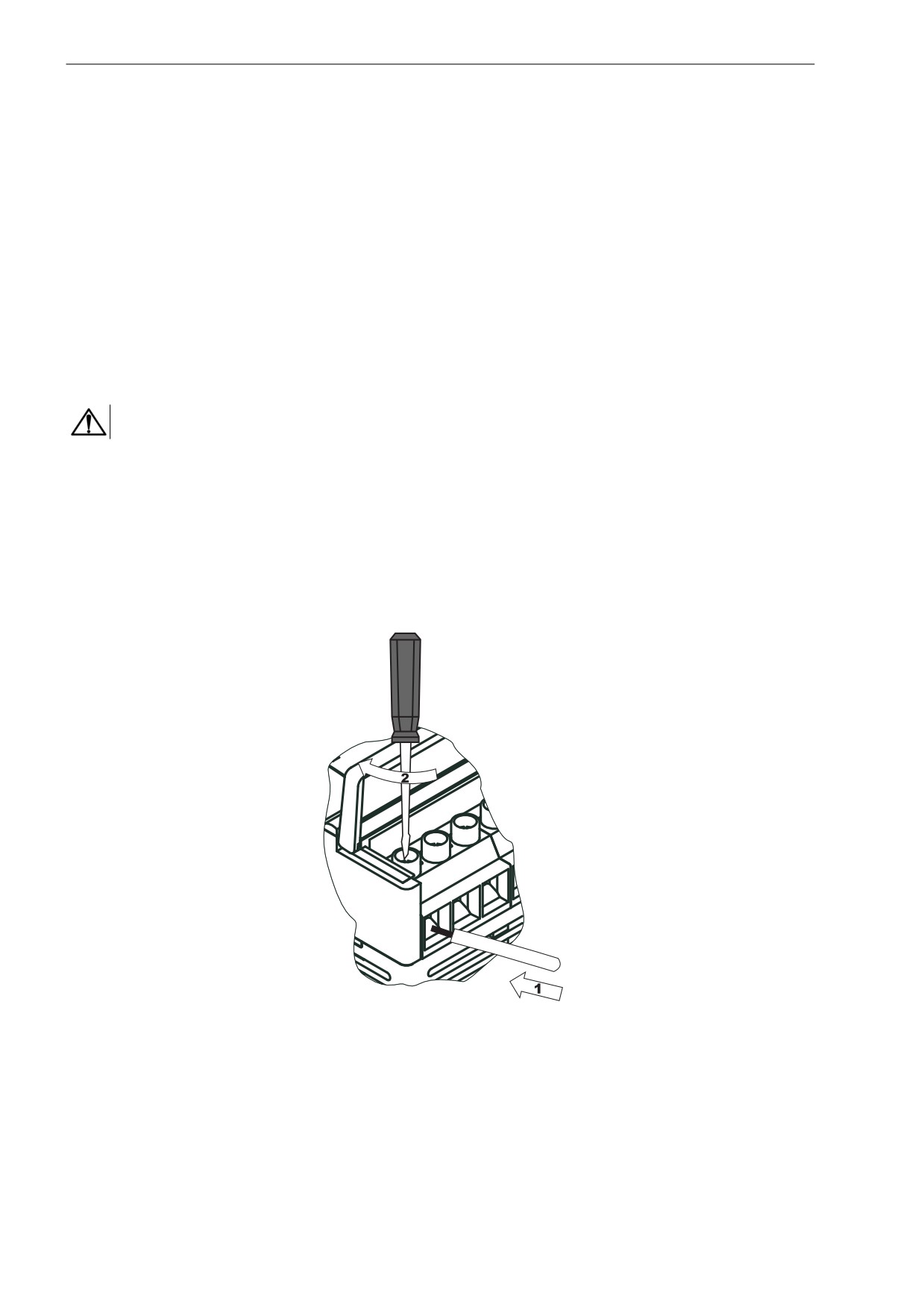

4.2 Отсоединение клеммных колодок

Для отсоединения клеммных колодок следует:

1. Отключить питание модуля и подключенных к нему устройств.

2. Поднять крышку.

3. Выкрутить винты.

4. Снять колодку.

4.3 «Быстрая» замена

Конструкция клеммника позволяет оперативно заменить прибор без демонтажа подключенных к нему

внешних линий связи.

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.

2. Открутить крепежные винты по краям обеих клеммных колодок прибора.

3. Отделить съемную часть каждой колодки от прибора вместе с подключенными внешними

линиями связи с помощью отвертки или другого подходящего инструмента.

4. Снять прибор с DIN-рейки или вынуть прибор из щита.

5. На место снятого прибора установить другой с предварительно удаленными разъемными

частями клеммных колодок.

6. Подсоединить к установленному прибору снятые части клеммных колодок с подключенными

внешними линиями связи.

7. Закрутить крепежные винты по краям обеих клеммных колодок.

5 Подключение

5.1 Порядок подключения

Для подключения прибора следует:

1. Подсоединить прибор к источнику питания.

2. Подсоединить датчики к входам прибора.

3. Подсоединить линии связи интерфейса RS-485.

4. Подать питание на прибор.

5.2 Общие требования

Подключение к сети переменного тока следует осуществлять к сетевому фидеру, не связанному

непосредственно с питанием мощного силового оборудования. Во внешней цепи рекомендуется

установить выключатель, обеспечивающий отключение прибора от сети.

Питание постоянным напряжением следует осуществлять от локального источника питания или

распределенной сети.

ВНИМАНИЕ

Запрещается питание каких-либо устройств от сетевых контактов прибора (контакты 1 и 2).

Прибор подключается к сети RS-485 по двухпроводной схеме витой парой проводов с соблюдением

полярности. Провод А подключается к выводу А прибора, аналогично соединяются между собой

выводы В. На концах линии рекомендуется установить резисторы с сопротивлением 120 Ом.

Для обеспечения надежности электрических соединений входных клемм рекомендуется использовать

медные многожильные кабели сечением от 0,75 до 1,5 мм², концы которых перед подключением

следует зачистить и залудить или оконцевать. Жилы кабелей следует зачищать с таким расчетом,

чтобы срез изоляции плотно прилегал к клеммной колодке, т. е. чтобы оголенные участки провода не

выступали за ее пределы. Последовательность действий при подключении провода к клемме

приведена на рисунке ниже.

Рисунок 5.1 - Подключение провода к клемме

5.3 Помехи и методы их подавления

На работу прибора могут оказывать влияние внешние помехи:

• возникающие под действием электромагнитных полей (электромагнитные помехи), наводимые

на прибор и на линии связи прибора с первичными преобразователями;

• возникающие в питающей сети.

5 Подключение

Для уменьшения влияния электромагнитных помех следует:

• во время прокладки сигнальных линий от первичных преобразователей их длину следует по

возможности уменьшать и выделять их в самостоятельную трассу (или несколько трасс),

отделенную от силовых кабелей;

• обеспечить надежное экранирование сигнальных линий. Экраны следует электрически

изолировать от внешнего оборудования на протяжении всей трассы и подсоединять к

заземленному контакту щита управления;

• прибор рекомендуется устанавливать в металлическом шкафу, внутри которого не должно быть

никакого силового оборудования. Корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети, следует:

• подключать прибор к питающей сети отдельно от силового оборудования;

• все заземляющие линии и экраны прокладывать по схеме «звезда» с обеспечением хорошего

контакта к заземляемому элементу;

• заземляющие цепи выполнять проводами наибольшего сечения;

• фильтры сетевых помех (например, ОВЕН БСФ) следует устанавливать в линиях питания

прибора.

5.4 Схемы подключения

Рисунок 5.2 - Общий вид

ПРИМЕЧАНИЕ

Кнопка перехода в режим «Заводские сетевые настройки» расположена под крышкой корпуса с

маркировкой «ЗАВ. НАСТР. RS-485».

6 Устройство и принцип работы

6.1 Устройство

Прибор имеет три входа для измерения:

• напряжения;

• силы тока;

• частоты;

• мощности;

• фазового угла;

• коэффициента мощности.

Устройство прибора:

• аналого-цифровой преобразователь (АЦП);

• микроконтроллер;

• драйвер RS-485 с гальванической развязкой;

• вторичный источник питания (ВИП) с гальванической развязкой.

Структурная схема прибора приведена на рисунке ниже:

Рисунок 6.1 - Структурная схема прибора

6.2 Принцип работы

Прибор работает в сети RS-485 по протоколам:

• DCON;

• Modbus-ASCII;

• Modbus-RTU;

• ОВЕН.

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Мастером сети может являться:

• ПК;

• ПЛК;

• панель оператора;

• удаленный облачный сервис.

6 Устройство и принцип работы

ПРИМЕЧАНИЕ

Из-за аппаратных ограничений невозможно использование в приборе следующих сочетаний

сетевых параметров:

• PrtY = 0, Sbit = 0, Len = 0 (контроль четности отсутствует, 1 стоп-бит, 7 бит);

• PrtY = 1, Sbit = 1, Len = 1 (проверка на четность, 2 стоп-бита, 8 бит);

• PrtY = 2, Sbit = 1, Len = 1 (проверка на нечетность, 2 стоп-бита, 8 бит).

В сети RS-485 предусмотрен только один Мастер сети.

Прибор конфигурируется на ПК через преобразователь интерфейса RS-485/RS-232 или RS-485/USB

(например, ОВЕН АС3-М или АС4) с помощью ПО

«Конфигуратор М110»

(см. Руководство

пользователя на сайте owen.ru).

6.3 Управление

Управление режимами работы прибора и считывание из прибора результатов измерения выполняется

с использованием команд, передаваемых в сети RS-485. Прибор обеспечивает работу в сети RS-485 с

использованием следующих протоколов:

• Modbus RTU, чтение/запись;

• Modbus ASCII, чтение/запись;

• ОВЕН, чтение/запись;

• DCON, только чтение.

Протоколы переключаются с помощью параметра T.pro.

ПРИМЕЧАНИЕ

Полный перечень параметров прибора приведен в Приложении Команды управления

прибором по сети RS-485.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастера сети, например ПК с

запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта Windows DLL, которые

рекомендуется использовать для подключения прибора к SCADA-системам и контроллерам других

производителей.

Команды управления конфигурацией прибора обеспечивают запись и чтение конфигурационных

параметров, определяющих режимы работы прибора.

Конфигурационные параметры хранятся в энергонезависимой памяти прибора. Их запись выполняется

в два этапа. На первом этапе параметры записываются в оперативную память. На втором этапе по

специальной команде (Aply) параметры переписываются в энергонезависимую память. Если команда

Aply не была подана, то в случае пропадания питания в процессе конфигурации все изменения

аннулируются.

Команда Aply кроме перезаписи изменений конфигурационных параметров в энергонезависимую

память обеспечивает применение изменений сетевых настроек, что вызывает переход работы прибора

на новые сетевые настройки.

Управление прибором по протоколу ОВЕН реализовано в ПО «Конфигуратор М110».

Для работы прибора в составе SCADA-систем по протоколам Modbus и ОВЕН на сайте owen.ru

следует скачать бесплатный OPC-сервер.

6.4 Индикация

На лицевой панели прибора размещены светодиодные индикаторы:

Таблица 6.1 - Индикация

Светодиод

Свечение

Значение

Питание

Зеленое

Подача на прибор питающего тока

Погашен

Нет обмена по сети RS-485

Мерцает в такт принятым/

Выполняется обмен данными

RS-485

переданным данным

Работа в режиме «Заводские сетевые

Мигает с частотой 1 Гц

настройки» (см. раздел 7.3)

Возникновение нештатной ситуации (см.

Авария

Красное

таблицу 6.2)

6 Устройство и принцип работы

Продолжение таблицы 6.1

На входе есть сигнал, сигнал находится в

Горит

допустимом диапазоне измеряемых значений

UA, UB, UC, IA, IB, IC

Сигнал вышел за допустимый диапазон

Мигает с частотой 1 Гц

измеряемых значений или сигнал на входе

отсутствует

Таблица 6.2 - Описание ошибок

Индикатор

Описание ошибки

Авария

RS-485

• отсутствие связи с АЦП*;

Мигает с частотой 1 Гц

• нарушение чередования фаз

Отсутствие связи с ПК в течение времени

Засвечен

Погашен

указанного в параметре t.out** в секундах (по

умолчанию 600 секунд)

ПРИМЕЧАНИЕ

* Ошибка «отсутствие связи с АЦП» является более приоритетной, чем ошибка «нарушение

чередования фаз».

** Полный перечень параметров прибора приведен в Приложении Команды

управления прибором по сети RS-485.

На лицевой панели прибора под крышкой с маркировкой «ЗАВ. НАСТР. RS-485» расположена кнопка,

предназначенная для входа в режим «Заводские сетевые настройки».

6.5 Измерение параметров

6.5.1 Действующее напряжение

Входной сигнал, поступающий на клеммы прибора, преобразуется делителем напряжения,

реализованным на прецизионных резисторах, и поступает на фильтр нижних частот со срезом на

частоте

кГц и подавлением

дБ/дек. Последующая обработка сигнала выполняется

специализированным ΣΔ-АЦП и микроконтроллером, где рассчитывается действующее значение

напряжения V_rms по следующей формуле:

(6.1)

где V - значение фазного напряжения;

Т - период;

K_V - коэффициент трансформации по напряжению.

6.5.2 Действующий ток

Входной сигнал, поступающий на клеммы прибора, проходит через токовый шунт и поступает на

фильтр нижних частот со срезом на частоте 70 кГц и подавлением 20 дБ/дек. Последующая обработка

сигнала выполняется специализированным ΣΔ-АЦП и микроконтроллером, где действующий ток I_rms

рассчитывается по следующей формуле:

(6.2)

где I - значение фазного тока;

K_I - коэффициент трансформации по току.

6 Устройство и принцип работы

6.5.3 Полная, активная и реактивная мощности

Значения полной, активной и реактивной мощности получают вычислением по формулам, описанным

ниже:

(6.3)

Полная мощность

(6.4)

Активная мощность

где φ - угол смещения между V и I.

(6.5)

Реактивная мощность

Соотношение мощностей показано на рисунке ниже:

Рисунок 6.2 - Диаграмма соотношение мощностей

6.5.4 Частота первой гармоники

Для измерения частоты первой гармоники используется функция специализированного АЦП

«пересечение сигналом нулевого уровня». Тогда, в первом канале напряжения, АЦП формирует

сигналы для микроконтроллера, разница между которыми по времени пересчитывается в частоту, при

этом значение частоты должно попадать в диапазон от 45 до 65 Гц.

6.5.5 Коэффициент мощности

Значения коэффициента мощности cos φ получают вычислением по следующей формуле:

(6.6)

Коэффициент мощности вычисляется в диапазоне измерения мощности - от 0,02 до 2 кВт.

6.5.6 Использование согласующих трансформаторов

Допускается подключение канала напряжения или канала тока через согласующие трансформаторы, в

этом случае необходимо установить в параметрах N. u или N. i значения коэффициентов

трансформации внешних трансформаторов. По умолчанию подразумевается, что трансформатор не

используется, и значение этого параметра равно «1». Параметры могут принимать значения от 0,001

до 9999,000.

ПРИМЕЧАНИЕ

Полный перечень параметров прибора приведен в Приложении Команды управления

прибором по сети RS-485.

Пример

Если необходимо измерить напряжение 600 В, но т. к. прибор измеряет напряжение до 400 В, и

используется понижающий трансформатор 600/300. Тогда значение параметра N.u будет равно 2.

7 Настройка

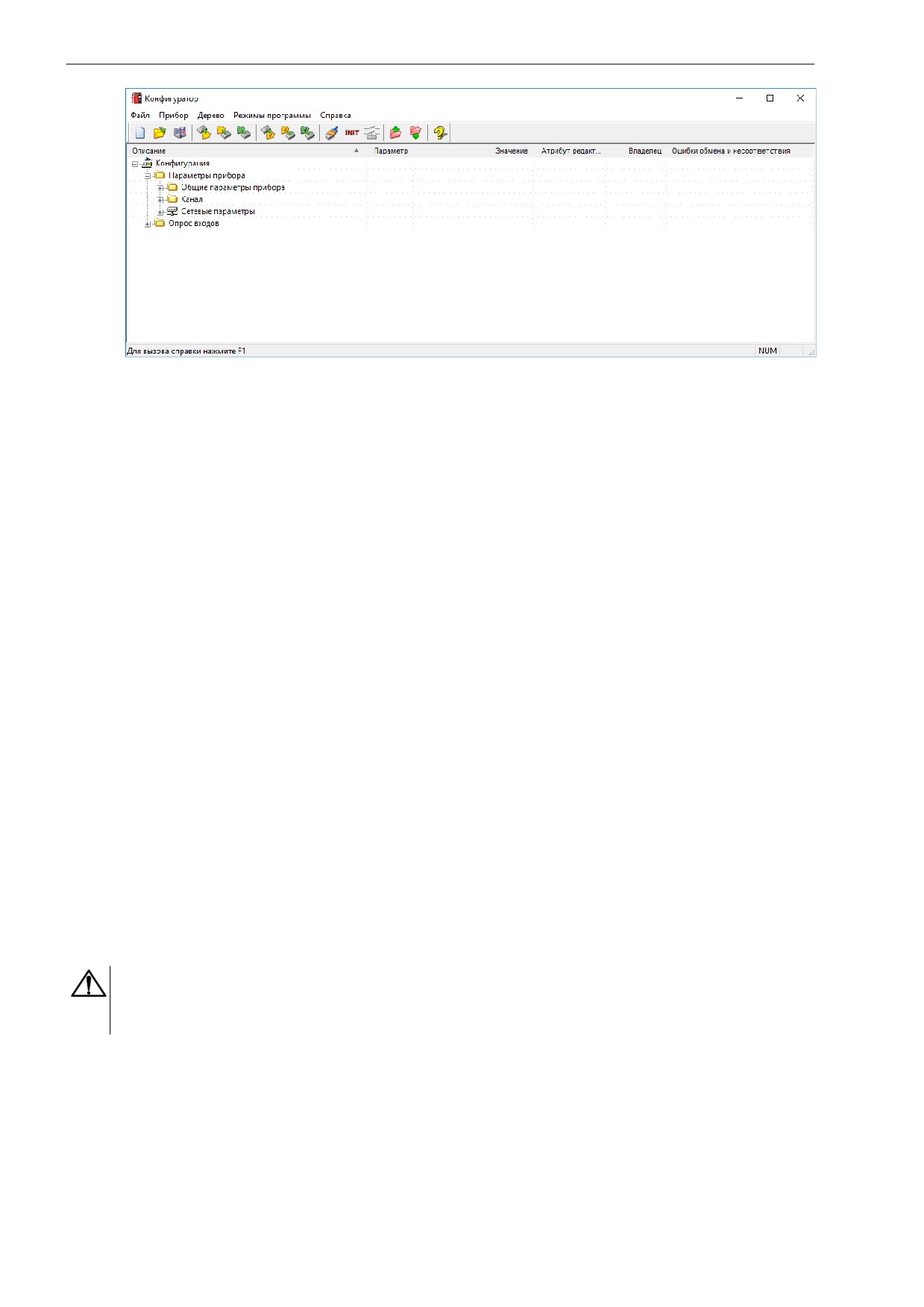

Рисунок 7.3 - Главное окно

7. После задачи параметров записать настройки в прибор, выбрав команду в главном меню

Прибор → Записать все параметры.

Подробная информация о работе с ПО

«Конфигуратор М110» представлена в руководстве

пользователя на сайте owen.ru.

7.2 Конфигурационные и оперативные параметры

Параметры в приборе разделяются на группы:

• конфигурационные;

• оперативные.

Конфигурационные параметры - это параметры, определяющие конфигурацию прибора: настройку

входов и сетевые настройки. Значения этих параметров следует задавать с помощью ПО

«Конфигуратор М110».

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и

сохраняются в случае выключения питания.

Оперативные параметры - это данные, которые прибор передает по сети RS-485 при запросе от

Мастера. Оперативные параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут быть

разделены точками, и название. Например, «Задержка ответа по RS-485» Rs.dL, где «Задержка ответа

по RS-485» - название, Rs.dL - имя.

Конфигурационные параметры имеют также индекс - цифру, отличающую параметры однотипных

элементов. Индекс передается вместе со значением параметра. Работу с индексами выполняет ПО

«Конфигуратор М110» автоматически.

Оперативные параметры не имеют индекса. Они индексируются через сетевой адрес.

7.3 Работа в режиме «Заводские сетевые настройки»

Работа в режиме «Заводские сетевые настройки» рекомендуется для установки связи между ПК и

прибором в случае утери информации о заданных значениях сетевых параметров прибора.

ВНИМАНИЕ

Напряжение на некоторых элементах печатной платы прибора опасно для жизни!

Прикосновение к печатной плате, а также попадание посторонних предметов внутрь корпуса

недопустимы.

Для входа в режим «Заводские сетевые настройки» следует:

1. Запустить ПО «Конфигуратор М110».

2. Подать питание на прибор.

3. Откинуть крышку корпуса прибора с маркировкой «ЗАВ. НАСТР. RS-485».

4. Нажать и удерживать кнопку, расположенную под крышкой, на время более 5 секунд, после

отпускания кнопки начнет мигать светодиод «RS-485», прибор перестроится на заводские

значения сетевых параметров, но в его памяти сохранятся ранее установленные значения

сетевых параметров.

7 Настройка

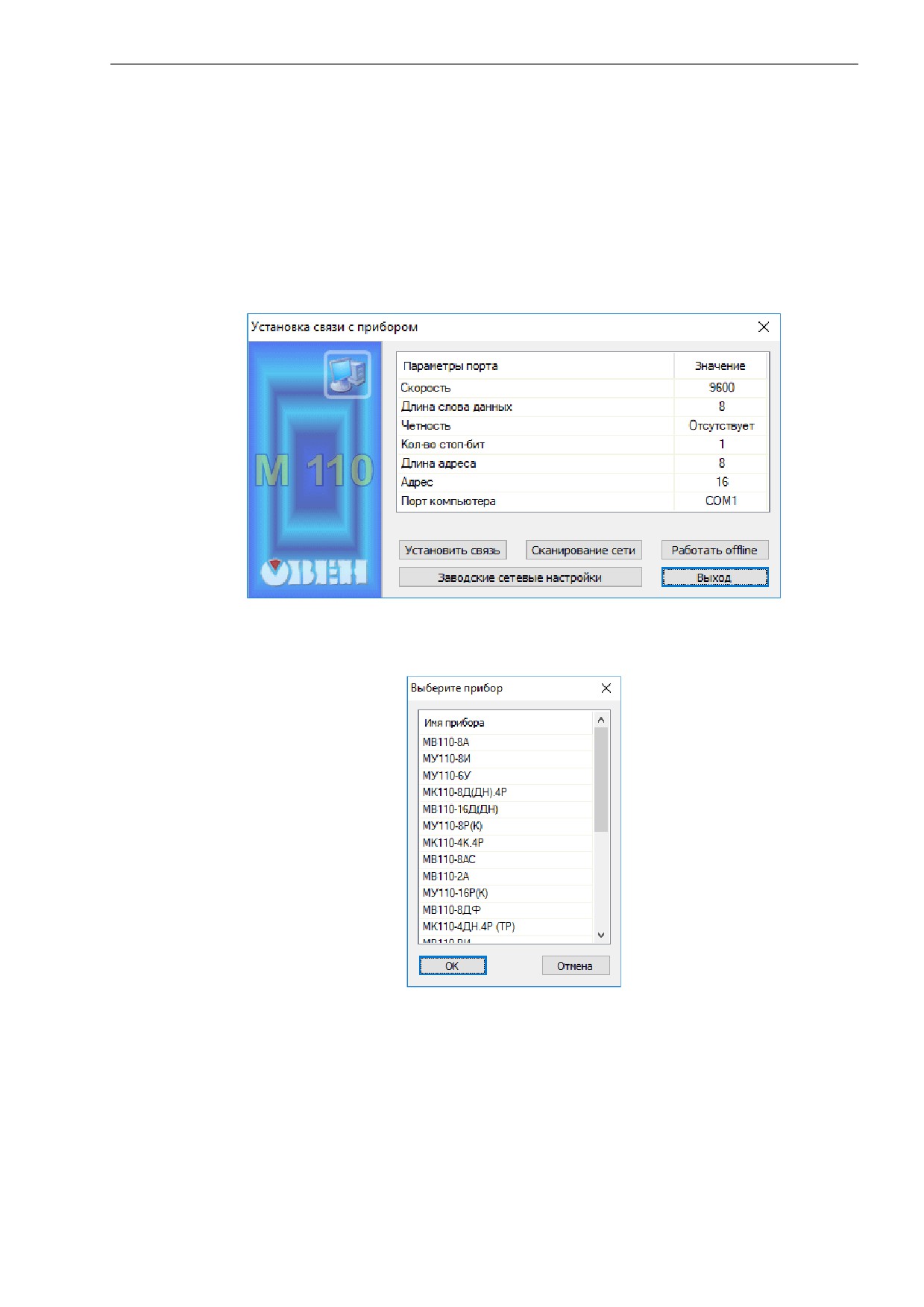

5. В окне Установка связи с прибором задать значения заводских сетевых параметров (в

соответствии с данными таблицы) и нажать кнопку «Установить связь» или нажать кнопку

«Заводские сетевые настройки». Связь с прибором установится с заводскими значениями

сетевых параметров. Откроется главное окно программы «Конфигуратор М110».

6. Считать значения сетевых параметров прибора, выбрав команду Прибор | Прочитать все

параметры или открыв папку «Сетевые параметры».

7. Зафиксировать на бумаге значения сетевых параметров прибора, которые были считаны (или

перестроить прибор на требуемые сетевые параметры).

8. Закрыть ПО «Конфигуратор М110».

9. Повторно нажать и удерживать кнопку «ЗАВ. НАСТР. RS-485» на время более 5 секунд, после

отпускания кнопки, светодиод «RS-485» погаснет, прибор вернется в рабочий режим.

ПРИМЕЧАНИЕ

В случае применения новых сетевых настроек (команда «Aply») в режиме «Заводские

сетевые настройки», переход прибора в рабочий режим выполняется автоматически,

светодиод «RS-485» гаснет.

10. Запустить ПО «Конфигуратор М110».

11. Установить зафиксированные ранее значения параметров в окне Установка связи с

прибором.

12. Нажать кнопку «Установить связь» и проверить наличие связи с прибором, выбрав команду

Прибор | Проверка связи с прибором.

13. Закрыть крышку корпуса с маркировкой «ЗАВ. НАСТР. RS-485».

Таблица 7.1 - Заводские значения сетевых параметров прибора

Параметр

Описание

Заводская установка

bPS

Скорость обмена данными

9600 бит/с

PrtY

Тип контроля четности слова данных

Отсутствует

Sbit

Количество стоп-битов в посылке

A.Len

Длина сетевого адреса

8 бит

Addr

Базовый адрес прибора

Rs.dl

Задержка ответа по RS-485

2 мс

T.pro

Тип протокола

ОВЕН

8 Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес:

Таблица 8.1 - Адресация в сети RS-485

Адресация в протоколе ОВЕН*

Диапазон значений базового адреса при 8-битной

от 0 до 254

адресации

Диапазон значений базового адреса при 11-

от 0 до 2039

битной адресации

Широковещательный адрес при 8-битной

255

адресации

Широковещательные адреса при 11-битной

от 2040 до 2047

адресации

Базовый адрес прибора по умолчанию**

Базовый адрес каждого следующего прибора

[базовый адрес предыдущего прибора] + 1

Адресация в протоколе Modbus

Диапазон значений базового адреса

от 1 до 255

Широковещательный адрес

Адресация в протоколе DCON

Диапазон значений базового адреса

от 0 до 255

ПРИМЕЧАНИЕ

* Длина базового адреса определяется параметром A.Len во время задания сетевых настроек.

В адресе может быть 8, либо 11 бит.

ПРИМЕЧАНИЕ

** Базовый адрес прибора задается в ПО «Конфигуратор М110» (параметр Addr).

8.2 Мастер сети

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети. Основная

функция Мастера сети - инициировать обмен данными между Отправителем и Получателем

данных. Прибор не может быть Мастером сети, он выступает в роли Получателя данных.

В качестве Мастера сети можно использовать:

• программируемые контроллеры (ПЛК);

• ПК с подключенным преобразователем RS-232/RS-485 (например, ОВЕН АС3-М) или USB/RS-

485

(например, ОВЕН АС4).

В сети RS-485 предусмотрен только один Мастер сети.

9 Техническое обслуживание

Обслуживание прибора во время эксплуатации заключается в его техническом осмотре. Во время

выполнения работ пользователь должен соблюдать меры безопасности из раздела 3.

Технический осмотр прибора проводится обслуживающим персоналом не реже одного раза в шесть

месяцев и включает в себя выполнение следующих операций:

• очистку корпуса прибора, а также его клеммных колодок от пыли, грязи и посторонних

предметов;

• проверку качества крепления прибора на DIN-рейке или на стене;

• проверку качества подключения внешних связей.

Обнаруженные во время осмотра недостатки следует немедленно устранить.

10 Маркировка

На корпус прибора наносятся:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс точности;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);

• страна-изготовитель;

• заводской номер и дата выпуска прибора.

На потребительскую тару наносятся:

• наименование прибора;

• единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);

• страна-изготовитель;

• заводской номер и дата выпуска прибора.

11 Транспортирование и хранение

Прибор транспортируется в закрытом транспорте любого вида в транспортной таре поштучно или в

контейнерах. В транспортных средствах тара должна крепиться согласно правилам, действующим на

соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

5 ГОСТ 15150 при температуре

окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1

ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Команды протокола ОВЕН

Приложение Б. Команды протокола ОВЕН

Таблица Б.1 - Команды протокола ОВЕН

Данные записи/

Команда

HASH

Тип данных

Примечание

чтения

Общие параметры прибора

Имя прибора

Строка ASCII, 8 байт:

Только чтение

0xD681

Char[8]

dev

MЭ110-3M

Версия прошивки

Строка ASCII, 5 байт:

Только чтение.

ver

VX.YY:

Устанавливается

0x2D5B

Х - номер версии;

Char[4]

предприятием-изготовителем

YY- номер

подверсии

Сетевые параметры

Скорость обмена

0 - 2400 бит/с;

Запись/Чтение. По

данными

1 - 4800 бит/с;

умолчанию - 2

bPS

2 - 9600 бит/с;

3 - 14400 бит/c;

0xB760

4 - 19200 бит/с;

Unsigned char

5 - 28800 бит/с;

6 - 38400 бит/с;

7 - 59600 бит/с;

8 - 115200 бит/с

Длина слова

0 - 7 бит;

Запись/Чтение. По

данных

0x523F

1 - 8 бит

Unsigned char

умолчанию - 1

Len

Тип контроля

0 - нет;

Запись/Чтение. По

четности

0xE8C4

1 - четность;

Unsigned char

умолчанию - 0

PrtY

2 - нечетность

Количество стоп-

0 - 1 стоп-бит;

Запись/Чтение. По

битов в посылке

0xB72E

1 - 2 стоп-бит

Unsigned char

умолчанию - 0

Sbit

Задержка ответа

от 0 до 255 мс

Запись/Чтение. По

по RS-485

0xCBF5

Unsigned char

умолчанию - 2

Rs.dL

Сетевой тайм-аут

от 0 до 600 с

Unsigned

Запись/Чтение. По

0xBEC7

t.out

short

умолчанию - 600

Базовый адрес

от 1 до 2039

Запись/Чтение. По

Unsigned

прибора

0x9F62

умолчанию - 16

short

Addr

Протокол обмена

0 - Modbus ASCII;

Запись/Чтение. По

T.pro

1 - Modbus RTU;

умолчанию - 2

0x77А0

Unsigned char

2 - ОВЕН;

3 - DCON

Длина сетевого

0 - 8 бит;

Запись/Чтение. По

адреса

0x1ED2

1 - 11 бит

Unsigned char

умолчанию - 0

A.Len

Код последней

См. таблицу 2

Только чтение

ошибки

0x0233

Unsigned char

n.Err

Команды протокола ОВЕН

Продолжение таблицы Б.1

Конфигурационные параметры

Байт статуса

Чтение:

Только чтение

Stat

0 - ошибка EEPROM;

1 - ошибка связи с

АЦП;

2 - ошибка

применения

0x9C5B

параметров;

Unsigned char

4 - выход за границу

диапазона фаза A;

5 - выход за границу

диапазона фаза B;

6 - выход за границу

диапазона фаза C

Режим работы

См. таблицу 3

Unsigned

Запись/Чтение. По

0x5304

Mode

short

умолчанию - 0

Значение

от 0,001 до 9999,000

Запись/Чтение. По

коэффициента

умолчанию - 1,0

трансформации

0xAADF

Float

напряжения по

входам

N.u

Значение

от 0,001 до 9999,000

Запись/Чтение. По

коэффициента

умолчанию - 1,0

трансформации

0x91EC

Float

тока по входам

N.i

Применение

0х0081 - применить

Только запись. После

параметров

и сохранить

применения и сохранения

Aply

0x8403

настройки в

Unsigned char

значение этого параметра

энергонезависимую

станет 0x0000

память

Оперативные параметры

Значение

Только чтение

измеренного

напряжения по

0x7174

Float

входу A

In.u1

Значение

Только чтение

измеренного

напряжения по

0x4C28

Float

входу B

In.u2

Значение

Только чтение

измеренного

напряжения по

0xDDD1

Float

входу C

In.u3

Значение

Только чтение

измеренного тока

0x6693

Float

по входу A

In.i1

Значение

Только чтение

измеренного тока

0x5BCF

Float

по входу B

In.i2

Значение

Только чтение

измеренного тока

0xCA36

Float

по входу C

In.i3

Команды протокола ОВЕН

Продолжение таблицы Б.1

Значение

Только чтение

измеренной

полной мощности

0xB071

Float

по входу A

In.S1

Значение

Только чтение

измеренной

полной мощности

0x8D2D

Float

по входу B

In.S2

Значение

Только чтение

измеренной

полной мощности

0x1CD4

Float

по входу C

In.S3

Значение

Только чтение

измеренной

активной

0x1A05

Float

мощности по входу

In.P1

Значение

Только чтение

измеренной

активной

0x2759

Float

мощности по входу

In.P2

Значение

Только чтение

измеренной

активной

0xB6A0

Float

мощности по входу

In.P3

Значение

Только чтение

измеренной

реактивной

0x7C29

Float

мощности по входу

In.Q1

Значение

Только чтение

измеренной

реактивной

0x4175

Float

мощности по входу

In.Q2

Значение

Только чтение

измеренной

реактивной

0xD08C

Float

мощности по входу

In.Q3

Значение

Только чтение

измеренного

коэффициента

0x1E31

Float

мощности по входу

cos.1

Команды протокола ОВЕН

Продолжение таблицы Б.1

Значение

Только чтение

измеренного

коэффициента

0x236D

Float

мощности по входу

cos.2

Значение

Только чтение

измеренного

коэффициента

0xB294

Float

мощности по входу

cos.2

Значение

Только чтение

измеренной

0x1425

Float

частоты сети

in.F

Значение

Только чтение

измеренного

фазового угла по

0x6B3B

Float

входам AB

vB.12

Значение

Только чтение

измеренного

фазового угла по

0x9CEE

Float

входам BC

vB.23

Значение

Только чтение

измеренного

фазового угла по

0x9762

Float

входам CA

vB.31

Значение

Только чтение

измеренного

межфазного

0x9704

Float

напряжения по

входу AB

vRM.1

Значение

Только чтение

измеренного

межфазного

0xAA58

Float

напряжения по

входу BС

vRM.2

Значение

Только чтение

измеренного

межфазного

0x3BA1

Float

напряжения по

входу СA

vRM.3

Параметры калибровки*

Значение

от 100 до 300

Запись/Чтение. По

максимального

умолчанию - 300

напряжения,

0x5922

Float

используемого при

калибровке

Uk.hi

Значение

от 1 до 10

Запись/Чтение. По

минимального

умолчанию - 6

напряжения,

0xDBB7

Float

используемого при

калибровке

Uk.lo

Команды протокола ОВЕН

Продолжение таблицы Б.1

Значение

от 1 до 5

Запись/Чтение. По

максимального

умолчанию - 5

тока,

0x1620

Float

используемого при

калибровке

Ik.hi

Значение

от 0,01 до 0,1

Запись/Чтение. По

минимального

умолчанию - 0,02

тока,

0x94B5

Float

используемого при

калибровке

Ik.lo

ПРИМЕЧАНИЕ

* Калибровка прибора выполняется только на предприятии-изготовителе. Изменять параметры

калибровки не рекомендуется.

Таблица Б.2 - Код последней сетевой ошибки (0x0233 - HASH для протокола ОВЕН, 0x000F -

номер первого регистра для протокола Modbus)

Код

Описание

Безошибочный прием кадра

Заданное положение точки, превышающее 3

Попытка модификации ROM параметра

Аппаратная ошибка кадрирования

Неверная контрольная сумма кадра

Не найден дескриптор

Размер поля данных не соответствует ожидаемому

Таблица Б.3 - Кодирование режима работы (0x5304 - HASH для протокола ОВЕН, 0x0011 - номер

первого регистра для протокола Modbus)

Номер бита

Назначение

Использовать целые значения коэффициента трансформации

Ошибка чередования фаз

Старт калибровки

Ожидает U = 100 В, I = 1 А, cosφ = 1. Калибровка завершена

Ожидает U = HiVoltage , I = HiCurrent, cosφ = 0,5

Ожидает U = LoVoltage, I = LoCurrent

Ожидает U = HiVoltage, I = HiCurrent

Ошибка калибровки. Не удалось выполнить калибровку

ПРИМЕЧАНИЕ

Для прерывания калибровки необходимо установить бит 9, при этом устанавливается бит

ошибки - бит 0.

ПРЕДУПРЕЖДЕНИЕ

Биты номер 8-0 используются при калибровке прибора. Значения HiVoltage/HiCurrent и

LoVoltage/LoCurrent (соответственно значения максимального напряжения/тока и

минимального напряжения/тока при калибровке) задаются с помощью параметров калибровки.

Калибровка проводится только на предприятии-изготовителе.

Команды протокола Modbus

Приложение В. Команды протокола Modbus

Для протокола Modbus реализовано выполнение следующих функций:

•

03, 04

(read registers) - чтение одного или нескольких регистров;

•

06 (preset single register) - запись одного регистра;

•

(preset multiple registers) - запись нескольких регистров;

•

(reportslaveID) - чтение имени прибора и версии программы.

Если адрес прибора равен нулю, для протокола Modbus это широковещательный адрес, и прибор

будет выполнять команды записи (6, 16), но не будет отправлять квитанции на принятые команды. На

адреса более 247 прибор реагировать не будет.

Для функций 06 и 16 при попытке записать регистры, предназначенные только для чтения, или при

попытке обращения к несуществующим регистрам возвращается ошибка 1 (Illegal function).

Структура запроса и ответа для функции 17

Функция позволяет получить имя прибора и версию программного обеспечения.

В таблице ниже представлен запрос на чтение имени и версии программного обеспечения прибора с

адресом 12:

Таблица В.1 - Запрос для функции 17

Адрес

Функция

Контрольная сумма

Ответ на функцию 17 представлен в таблице ниже:

Таблица В.2 - Ответ на функцию 17

Количество байт

Контрольная

Адрес

Функция

Данные 18 байт

данных

сумма

MЭ110-220.3М VX.

ПРИМЕЧАНИЕ

Поля X и YY определяются предприятием-изготовителем.

Таблица В.3 - Команды протокола Modbus

Номера

Данные записи/

Параметр

Тип данных

Примечание

регистров, HEX

чтения

Общие параметры

Имя прибора

0x0000;

Строка ASCII, 8

Только чтение

0x0001;

байт: MЭ110-3M

Сhar[8]

0x0002;

0x0003

Версия прошивки

Строка ASCII, 4

Только чтение.

байт VX.YY:

Устанавливается

0x0004;

Х - номер версии;

Сhar[4]

предприятием-

0x0005

YY- номер

изготовителем

подверсии

Сетевые параметры

Скорость обмена

0 - 2400 бит/с;

Запись/Чтение. По

1 - 4800 бит/с;

умолчанию - 2

2 - 9600 бит/с;

3 - 14400 бит/с;

0x0006

4 - 19200 бит/с;

Unsigned char

5 - 28800 бит/с;

6 - 38400 бит/с;

7 - 59600 бит/с;

8 - 115200 бит/с

Длина слова

0 - 7 бит;

Запись/Чтение. По

0x0007

Unsigned char

данных

1 - 8 бит

умолчанию - 1

Команды протокола Modbus

Продолжение таблицы В.3

Тип контроля

0 - нет;

Запись/Чтение. По

четности слова

0x0008

1 - четность;

Unsigned char

умолчанию - 0

данных

2 - нечетность

Количество стоп-

0 - 1 стоп-бит;

Запись/Чтение. По

0x0009

Unsigned char

битов в посылке

1 - 2 стоп-бита

умолчанию - 0

Задержка ответа

от 0 до 255

Запись/Чтение. По

0x000A

Unsigned char

по RS-485, мс

умолчанию - 2

Сетевой тайм-аут

от 0 до 600 с

Запись/Чтение. По

0x000B

Unsigned short

умолчанию - 600

Сетевой адрес

от 1 до 247

Запись/Чтение. По

0x000C

Unsigned short

прибора

умолчанию - 16

Тип сетевого

0 - Modbus ASCII;

Запись/Чтение. По

протокола

1 - Modbus RTU;

умолчанию - 2

0x000D

Unsigned char

2 - ОВЕН;

3 - DCON

Длина сетевого

0 - 8 бит;

Запись/Чтение. По

0x000E

Unsigned char

адреса

1 - 11 бит

умолчанию - 0

Код последней

Только чтение

0x000F

Unsigned char

сетевой ошибки

Конфигурационные параметры

Байт статуса

0 - ошибка

Только чтение

EEPROM;

1 - ошибка связи с

АЦП;

2 - ошибка

применения

параметров;

4 - выход за

0x0010

Unsigned char

границу диапазона

фаза A;

5 - выход за

границу диапазона

фаза B;

6 - выход за

границу диапазона

фаза C

Режим работы

Запись/Чтение. По

0x0011

Unsigned short

умолчанию - 0

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

коэффициента

0x0012

3 - (-.—)

Unsigned char

трансформации

напряжения по

входам

Целое значение

от 1 до 9999999

Запись/Чтение. По

коэффициента

умолчанию - 1

трансформации

0x0013, 0x0014

Unsigned long

напряжения по

входам со

смещение точки

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

0x0015

Unsigned char

коэффициента

3 - (-.—)

трансформации

тока по входам

Команды протокола Modbus

Продолжение таблицы В.3

Целое значение

от 1 до 9999999

Запись/Чтение. По

коэффициента

умолчанию - 1

трансформации

0x0016, 0x0017

Unsigned long

тока по входам со

смещение точки

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

0x0018

Unsigned char

измеренного

3 - (-.—)

напряжения по

входам

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

0x001F

2 - (-.-);

Unsigned char

измеренного тока

3 - (-.—)

по входам

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

0x0026

Unsigned char

измеренной

3 - (-.—)

полной мощности

по входам

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

измеренной

0x002D

3 - (-.—)

Unsigned char

активной

мощности по

входам

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

измеренной

0x0034

3 - (-.—)

Unsigned char

реактивной

мощности по

входам

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

измеренного

0x003B

3 - (-.—)

Unsigned char

коэффициента

мощности по

входам

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

0x0042

2 - (-.-);

Unsigned char

измеренной

3 - (-.—)

частоты сети

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

0x0045

Unsigned char

измеренного

3 - (-.—)

фазового угла по

входам

Значение

от 0,001 до

Запись/Чтение. По

коэффициента

9999,000

умолчанию - 1,0

трансформации

0x004C, 0x004D

Float

напряжения по

входам с

плавающей точкой

Команды протокола Modbus

Продолжение таблицы В.3

Значение

от 0,001 до

Запись/Чтение. По

коэффициента

9999,000

умолчанию - 1,0

трансформации

0x004E, 0x004F

Float

тока по входам с

плавающей точкой

Применение

0×0081 -

Только запись.

параметров

применить и

После применения

сохранить

и сохранения

0x007C

Unsigned char

настройки в

значение этого

энергонезависи-

параметра станет

мую память

0×0000

Оперативные параметры

Целое значение

Только чтение

измеренного

0x0019, 0x001A

Signed long

напряжения по

входу A

Целое значение

Только чтение

измеренного

0x001B, 0x001C

Signed long

напряжения по

входу B

Целое значение

Только чтение

измеренного

0x001D, 0x001E

Signed long

напряжения по

входу C

Целое значение

Только чтение

измеренного тока

0x0020, 0x0021

Signed long

по входу A

Целое значение

Только чтение

измеренного тока

0x0022, 0x0023

Signed long

по входу B

Целое значение

Только чтение

измеренного тока

0x0024, 0x0025

Signed long

по входу C

Целое значение

Только чтение

измеренной

0x0027, 0x0028

Signed long

полной мощности

по входу A

Целое значение

Только чтение

измеренной

0x0029, 0x002A

Signed long

полной мощности

по входу B

Целое значение

Только чтение

измеренной

0x002B, 0x002C

Signed long

полной мощности

по входу C

Целое значение

Только чтение

измеренной

активной

0x002E, 0x002F

Signed long

мощности по входу

Целое значение

Только чтение

измеренной

активной

0x0030, 0x0031

Signed long

мощности по входу

Целое значение

Только чтение

измеренной

активной

0x0032, 0x0033

Signed long

мощности по входу

Команды протокола Modbus

Продолжение таблицы В.3

Целое значение

Только чтение

измеренной

реактивной

0x0035, 0x0036

Signed long

мощности по входу

Целое значение

Только чтение

измеренной

реактивной

0x0037, 0x0038

Signed long

мощности по входу

Целое значение

Только чтение

измеренной

реактивной

0x0039, 0x003A

Signed long

мощности по входу

Целое значение

Только чтение

измеренного

коэффициента

0x003C, 0x003D

Signed long

мощности по входу

Целое значение

Только чтение

измеренного

коэффициента

0x003E, 0x003F

Signed long

мощности по входу

Целое значение

Только чтение

измеренного

коэффициента

0x0040, 0x0041

Signed long

мощности по входу

Целое значение

Только чтение

измеренной

0x0043, 0x0044

Unsigned long

частоты сети

Целое значение

Только чтение

измеренного

0x0046, 0x0047

Signed long

фазового угла по

входу AB

Целое значение

Только чтение

измеренного

0x0048, 0x0049

Signed long

фазового угла по

входу BC

Целое значение

Только чтение

измеренного

0x004A, 0x004B

Signed long

фазового угла по

входу CA

Значение

Только чтение

измеренного

0x0050, 0x0051

Float

напряжения по

входу A

Значение

Только чтение

измеренного

0x0052, 0x0053

Float

напряжения по

входу В

Значение

Только чтение

измеренного

0x0054, 0x0055

Float

напряжения по

входу С

Значение

Только чтение

измеренного тока

0x0056, 0x0057

Float

по входу A

Команды протокола Modbus

Продолжение таблицы В.3

Значение

Только чтение

измеренного тока

0x0058, 0x0059

Float

по входу B

Значение

Только чтение

измеренного тока

0x005A, 0x005B

Float

по входу C

Значение

Только чтение

измеренной

0x005C, 0x005D

Float

полной мощности

по входу A

Значение

Только чтение

измеренной

0x005E, 0x005F

Float

полной мощности

по входу B

Значение

Только чтение

измеренной

0x0060,

0x0061

Float

полной мощности

по входу C

Значение

Только чтение

измеренной

активной

0x0062,

0x0063

Float

мощности по входу

Значение

Только чтение

измеренной

активной

0x0064,

0x0065

Float

мощности по входу

Значение

Только чтение

измеренной

активной

0x0066,

0x0067

Float

мощности по входу

Значение

Только чтение

измеренной

реактивной

0x0068,

0x0069

Float

мощности по входу

Значение

Только чтение

измеренной

реактивной

0x006A,

0x006B

Float

мощности по входу

Значение

Только чтение

измеренной

реактивной

0x006C,

0x006D

Float

мощности по входу

Значение

Только чтение

измеренного

коэффициента

0x006E, 0x006F

Float

мощности по входу

Значение

Только чтение

измеренного

коэффициента

0x0070, 0x0071

Float

мощности по входу

Команды протокола Modbus

Продолжение таблицы В.3

Значение

Только чтение

измеренного

коэффициента

0x0072, 0x0073

Float

мощности по входу

Значение

Только чтение

измеренной

0x0074, 0x0075

Float

частоты сети

Значение

Только чтение

измеренного

0x0076, 0x0077

Float

фазового угла по

входам AB

Значение

Только чтение

измеренного

0x0078, 0x0079

Float

фазового угла по

входам BC

Значение

Только чтение

измеренного

0x007A, 0x007B

Float

фазового угла по

входам CA

Значение

Только чтение

измеренного

межфазного

0x007D, 0x007E

Float

напряжения по

входу AB

Значение

Только чтение

измеренного

межфазного

0x007F, 0x0080

Float

напряжения по

входу BC

Значение

Только чтение

измеренного

межфазного

0x0081, 0x0082

Float

напряжения по

входу СA

Значение

Только чтение

измеренного тока

0x0083, 0x0084

Float

нейтрали

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

2 - (-.-);

измеренного

0x0085

3 - (-.—)

Unsigned char

межфазного

напряжения по

входам

Целое значение

Только чтение

измеренного

0x0086, 0x0087

Unsigned long

напряжения по

входу AB

Целое значение

Только чтение

измеренного

0x0088, 0x0089

Unsigned long

напряжения по

входу BC

Целое значение

Только чтение

измеренного

0x008A, 0x008B

Unsigned long

напряжения по

входу CA

Команды протокола Modbus

Продолжение таблицы В.3

Положение

0 - (——);

Запись/Чтение. По

десятичной точки в

1 - (—.-);

умолчанию - 0

целом значении

0x008C

2 - (-.-);

Unsigned char

измеренного тока

3 - (-.—)

нейтрали

Целое значение

Только чтение

измеренного тока

0x008D, 0x008E

Unsigned long

нейтрали

Параметры калибровки*

NOMINAL_

от 100 до 300

Запись/Чтение. По

VOLTAGE

0x008F, 0x0090

Float

умолчанию - 300

калибровка

MINIMAL_

от 1 до 10

Запись/Чтение. По

VOLTAGE

0x0091, 0x0092

Float

умолчанию - 6

калибровка

NOMINAL_

от 1 до 5

Запись/Чтение. По

CURRENT

0x0093, 0x0094

Float

умолчанию - 5

калибровка

MINIMAL_

от 0,01 до 0,10

Запись/Чтение. По

CURRENT

0x0095, 0x0096

Float

умолчанию - 0,02

калибровка

MINIMAL_

от 1 до 15

Запись/Чтение. По

NEUTRAL_

умолчанию - 4

0x0097, 0x0098

Float

CURRENT

калибровка

Статус калибровки

0x0099, 0x009A

от 0 до 4294967295

Unsigned long

Только чтение

Начало

от 0 до 65535

Только чтение

0x009B

Unsigned short

калибровки

Флаг пропадания

от 0 до 1

Только запись. По

0x009C

Unsigned char

фазы

умолчанию - 0

ПРИМЕЧАНИЕ

* Калибровка прибора выполняется только на предприятии-изготовителе. Изменять параметры

калибровки не рекомендуется.

Команды протокола DCON

Приложение Г. Команды протокола DCON

Г.1 Считывание данных

Посылка:

#AAN[CHK](cr)

где AA - адрес модуля от 0х00 до 0хFF;

N - номер канала (фазы) от 1 до 3;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

(данные)[CHK](cr)

где (данные) - десятичное представление результата измерения со знаком (пять значащих цифр).

На месте недостоверных данных передается «-9.99».

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то не выдается никакого

ответа.

Пример

>+100.00+2.000+0200.00+0200.00+0000.00+1.00+50.00+1000.000+2000.000[CHK](cr)

• Значение напряжения V′ (без учета K_V) - 100,00 В;

• Значение тока I′ (без учета K_I) - 2,000 А;

• Значение полной мощности S′ (без учета K_V и K_I) - 200,00 Вт;

• Значение активной мощности P′ (без учета K_V и K_I) - 200,00 Вт;

• Значение реактивной мощности Q′ (без учета K_V и K_I) - 0,00 Вт;

• Коэффициент мощности cos φ - 1,00;

• Значение частоты F - 50,00 Гц;

• Коэффициент трансформации по напряжению K_V - 1000,000;

• Коэффициент трансформации по току K_I - 2000,000.

Измеренные значения напряжения, тока и мощности вычисляются по формулам:

• измеренное значение напряжения: V_rms = V′ ⋅ K_V = 100,000 ⋅ 1000,000 = 10⁵ (В);

• измеренное значение тока: I_rms = I′ ⋅ K_I = 2,000 ⋅ 2000,000 = 4 ⋅ 10³ (А);

• измеренное значение полной мощности: S = S′ ⋅ K_V ⋅ K_I = 200,000 ⋅ 1000,000 ⋅ 2000,000 = 4 ⋅ 10⁸

(Вт);

• измеренное значение активной мощности: P = P′ ⋅ K_V ⋅ K_I = 200,000 ⋅ 1000,000 ⋅ 2000,000 = 4 ⋅

10⁸

(Вт);

• измеренное значение реактивной мощности: Q = Q′ ⋅ K_V ⋅ K_I = 0,000 ⋅ 1000,000 ⋅ 2000,000 = 0

(Вт).

Контрольная сумма (CHK) позволяет обнаружить ошибки в командах, отправленных из ведущего

устройства, а также в ответах ведомого. Контрольная сумма (CHK) передается как коды двух ASCII

символов (от 0х00 до 0хFF) и представляет собой сумму ASCII кодов всех символов посылки не

включая код символа переноса строки. В случае переполнения суммы, старшие разряды

отбрасываются.

ПРИМЕЧАНИЕ

Вся информация, содержащаяся в кадре, включая адрес прибора, данные, CHK и символ

перевода строки, передается в ASCII кодах. Следует обратить внимание, что использование

ASCII кодов строчных латинских символов недопустимо.

Команды протокола DCON

Г.2 Считывание имени прибора

Посылка:

$AAM[CHK](cr)

где AA - адрес модуля от 0х00 до 0хFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(имя прибора(8 символов))[CHK](cr)

Если в посылке синтаксическая ошибка, ошибка в контрольной сумме или при запросе данных с

несуществующего канала, то не выдается никакого ответа.

Пример

>!ААMЭ110-3М[CHK](cr)

Г.3 Считывание версии программы прибора

Посылка:

$AAF[CHK](cr)

где AA - адрес модуля от 0х00 до 0хFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(версия(7 символов))[CHK](cr)

Если в посылке синтаксическая ошибка, ошибка в контрольной сумме или при запросе данных с

несуществующего канала, то не выдается никакого ответа.

Пример

>!ААVx.yy[CHK](cr)
