Модуль электроизмерительный МЭ110-224.1М. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Используемые аббревиатуры и термины

Введение

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Гальваническая изоляция

2.3 Условия эксплуатация

Меры безопасности

Монтаж и демонтаж

4.1 Установка

4.2 Отсоединение клеммных колодок

4.3 «Быстрая» замена

Подключение

5.1 Общие требования

5.2 Помехи и методы их подавления

5.3 Схемы подключения

Устройство и принцип работы

6.1 Устройство

6.2 Принцип работы

6.3 Управление

6.4 Индикация

6.5 Измерение параметров

6.5.1 Действующее напряжение

6.5.2 Действующий ток

6.5.3 Полная, активная и реактивная мощности

6.5.4 Частота первой гармоники

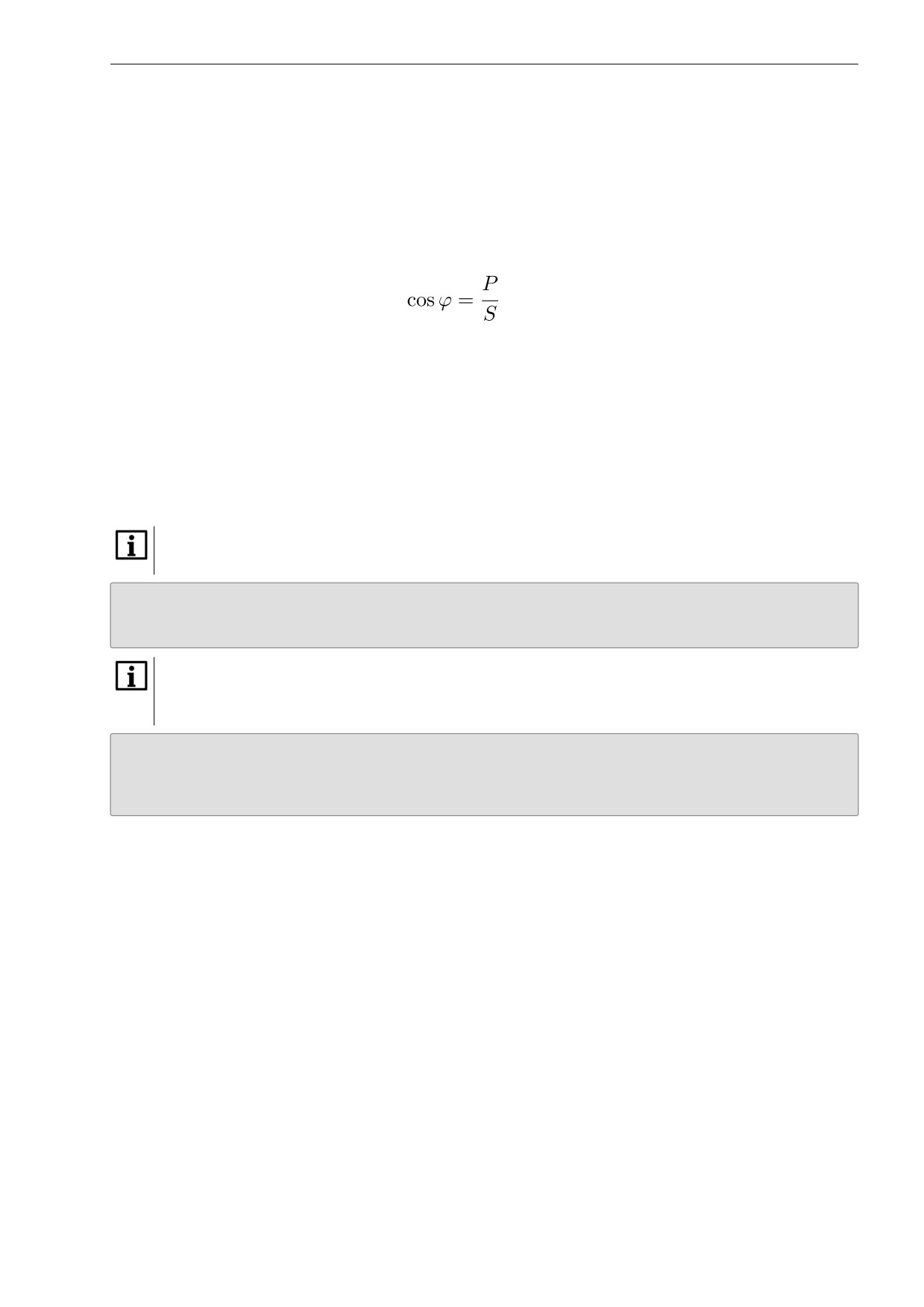

6.5.5 Коэффициент мощности

6.5.6 Использование согласующих трансформаторов

Настройка

7.1 Конфигурирование

7.2 Конфигурационные и оперативные параметры

7.3 Восстановление заводских сетевых настроек прибора

Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

8.2 Мастер сети

Техническое обслуживание

10 Маркировка

11 Транспортирование и хранение

12 Комплектность

13 Гарантийные обязательства

ПРИЛОЖЕНИЕ А. Команды управления прибором по сети RS-485

ПРИЛОЖЕНИЕ Б. Команды протокола ОВЕН

ПРИЛОЖЕНИЕ В. Команды протокола Modbus

ПРИЛОЖЕНИЕ Г. Команды протокола DCON

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Используемые аббревиатуры и термины

АЦП - аналого-цифровой преобразователь.

Имя параметра - набор символов, однозначно определяющий доступ к параметру в приборе.

Индекс параметра - числовое значение, отличающее параметры однотипных элементов с

одинаковыми именами.

Конфигурация - совокупность значений параметров, определяющих работу прибора.

Конфигурационные параметры - параметры, определяющие конфигурацию прибора. Задаются

в программе-конфигураторе.

Мастер сети - прибор (или ПК), инициирующий обмен данными в сети RS-485 между

отправителем и получателем данных.

Оперативные параметры - данные, которые прибор передает по сети RS-485.

ПК - персональный компьютер.

Сетевые параметры - служебные параметры, определяющие работу прибора в сети RS-485.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

от 90 до 264 В переменного тока (номинальные

значения 110, 220 или 240) частотой от 47 до 63

Напряжение питания

Гц (номинальные значения 50 и 60 Гц);

от 20 до 375 В постоянного тока (номинальное

напряжение 24 В)

Потребляемая мощность, не более

5 ВА

Входы

Время опроса, не более

1с

Количество каналов измерения

Интерфейс связи

Интерфейс связи с Мастером сети

RS-485

Максимальное количество приборов,

одновременно подключаемых к сети RS-485, не

более

Максимальная скорость обмена по RS-485

115200 бит/с

Протоколы связи, используемые для передачи

DCON, Modbus-ASCII, Modbus-RTU, ОВЕН

информации

Общие сведения

Габаритные размеры прибора

110 × 76 × 27 мм

Масса прибора, не более

0,5 кг

Степень защиты корпуса:

• со стороны передней панели

IP20

• со стороны клеммной колодки

IP00

Средняя наработка на отказ

60 000 ч

Средний срок службы

10 лет

Таблица 2.2 - Измеряемые параметры

Диапазон измерений

Основная

Подключение с

Измеряемый параметр

погрешность

Прямое

использованием

подключение

измерений

трансформаторов

Переменное

от 40 до 400 В

от 40 ⋅ 10^-3 до 4000 ⋅ 10³ В

± 0,5 %

напряжение

Переменный ток

от 0,02 до 5,00 А

от 2 ⋅ 10^-5 до 5 ⋅ 10⁵ А

± 0,5 %

Активная мощность

от 20 до 2000 Вт

от 8 ⋅ 10-8 до 2 ⋅ 10⁷ Вт

± 1,0 %

Реактивная мощность

от 20 до 2000 вар

от 8 ⋅ 10^-8 до 2 ⋅ 10⁷ вар

± 1,0 %

Полная мощность

от 20 до 2000 ВА

от 8 ⋅ 10-8 до 2 ⋅ 10⁷ ВА

± 1,0 %

Частота

от 45,00 до 65,00 Гц

± 0,5 %

± 2,0 при мощности

Коэффициент мощности

< 30 ВА

от 0,000 до 1,000

(cosφ)

± 3,0 при мощности

≥ 30 ВА

Дополнительная погрешность измерения, вызванная:

• изменением температуры окружающего воздуха относительно нормальной (на каждые 10 °С

изменения температуры) - не более ± 0,5 %;

2 Технические характеристики и условия эксплуатации

• присутствием в сигнале нечетных гармонических составляющих сигнала - не более ± 0,1 % на

каждый 1 % уровня нечетной гармоники от основной частоты сигнала;

• присутствием в сигнале напряжения нечетных гармонических составляющих сигнала - не более

± 0,1 % на каждый 1 % уровня нечетной гармоники от основной частоты сигнала.

Предел дополнительной приведенной погрешности, вызванной:

• воздействием электромагнитных помех - не более 0,2 предела основной погрешности;

• изменением частоты сети от его номинального значения до любого в пределах допустимого

диапазона от 47 до 63 Гц, не превышает 0,5 предела основной погрешности

Время установления рабочего режима прибора - не более 5 минут.

По эксплуатационной законченности приборы относятся к изделиям второго порядка.

2.2 Гальваническая изоляция

Прибор имеет следующие группы гальванически изолированных цепей:

• питания прибора;

• интерфейса RS-485;

• измерительного входа и цепь заводских настроек.

Электрическая прочность изоляции всех групп цепей относительно друг друга - 2500 В.

2.3 Условия эксплуатация

Прибор эксплуатируется в следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до плюс 55 °С;

• верхний предел относительной влажности воздуха 80 % при +35 °С и более низких

температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ 52931.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ 52931.

По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522.

Если подаются импульсные помехи, то допускается кратковременное прекращение обмена по сети

RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

3 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0.

Во время эксплуатации и технического обслуживания следует соблюдать требования ГОСТ 12.3.019,

«Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации

электроустановок потребителей».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни

напряжением. Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых

разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить только при

отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы модулей.

ВНИМАНИЕ

Запрещается использование модулей при наличии в атмосфере кислот, щелочей, масел и иных

агрессивных веществ.

4 Монтаж и демонтаж

Во время монтажа следует соблюдать меры безопасности из раздела 3.

Перед установкой прибора следует подготовить посадочное место в шкафу электрооборудования.

Конструкция шкафа должна обеспечивать защиту прибора от попадания в него влаги, грязи и

посторонних предметов.

4.1 Установка

Прибор может быть установлен на DIN-рейке 35 мм или закреплен на внутренней стенке шкафа с

помощью винтов.

Прибор следует устанавливать защелкой вниз.

Для установки прибора на DIN-рейку следует:

1. Подготовить место на DIN-рейке для установки прибора.

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке до фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от DIN-рейки.

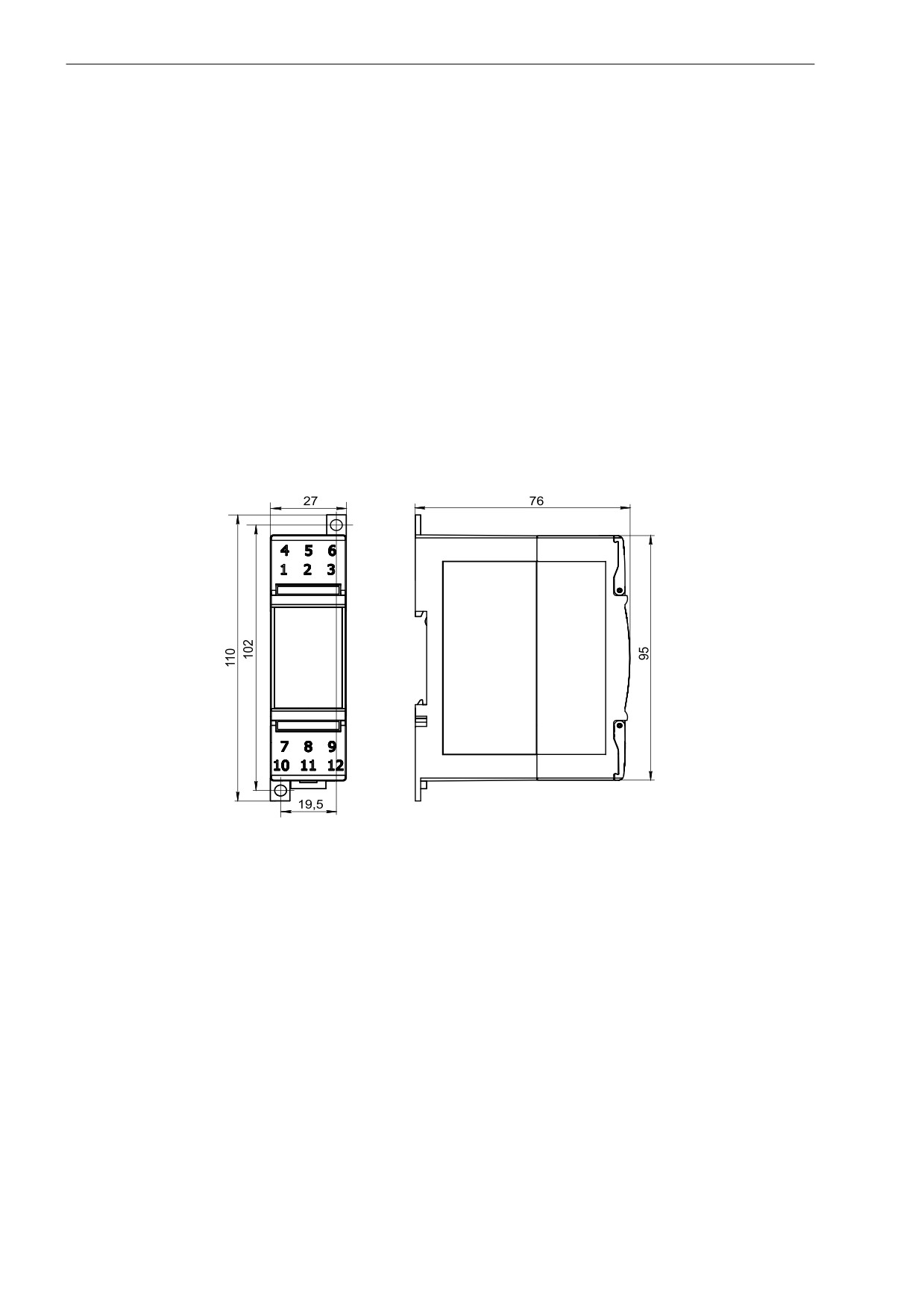

Рисунок 4.1 - Габаритные и установочные размеры

4.2 Отсоединение клеммных колодок

Для отсоединения клеммных колодок следует:

1. Отключить питание модуля и подключенных к нему устройств.

2. Поднять крышку.

3. Выкрутить винты.

4. Снять колодку.

4.3 «Быстрая» замена

Конструкция клеммника позволяет оперативно заменить прибор без демонтажа подключенных к нему

внешних линий связи.

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.

2. Открутить крепежные винты по краям обеих клеммных колодок прибора.

3. Отделить съемную часть каждой колодки от прибора вместе с подключенными внешними

линиями связи с помощью отвертки или другого подходящего инструмента.

4. Снять прибор с DIN-рейки или вынуть прибор из щита.

5 Подключение

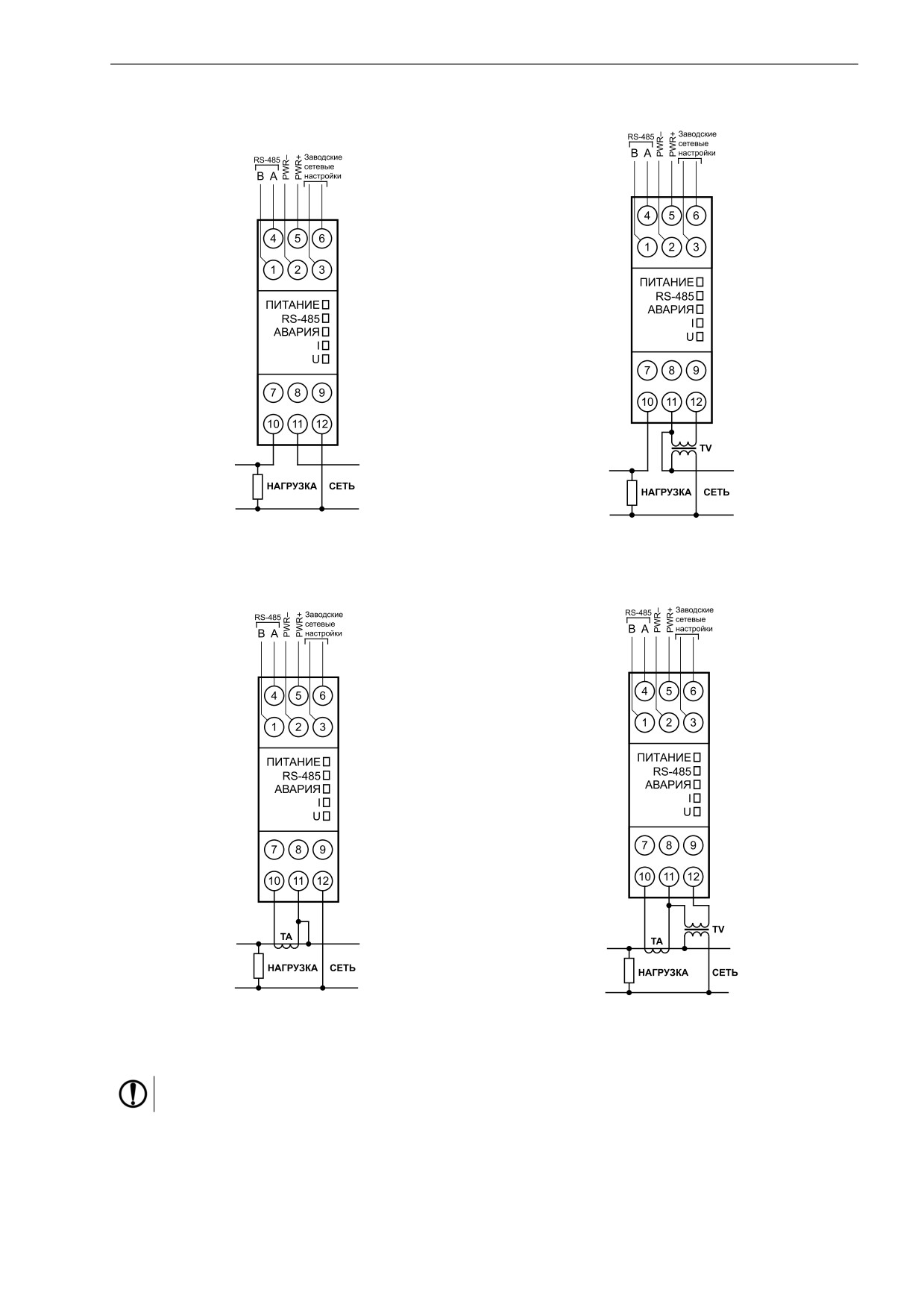

Прибор подключается по схемам из раздела 5.3 с соблюдением следующей последовательности

операций:

1. Подсоединить прибор к источнику питания.

2. Подсоединить канал измерения к входу прибора.

3. Подсоединить линии интерфейса RS-485.

4. Подать питание на прибор.

5.1 Общие требования

Способы питания прибора:

• питание прибора от 220 В следует осуществлять от сетевого фидера, не связанного

непосредственно с питанием мощного силового оборудования. Во внешней цепи рекомендуется

установить выключатель, обеспечивающий отключение прибора от сети;

• питание прибора от 24 В следует осуществлять от локального источника питания подходящей

мощности, установленного в том же шкафу электрооборудования, в котором устанавливается

прибор.

Прибор следует подключать в сеть RS-485 по двухпроводной схеме витой парой проводов, соблюдая

полярность. Провод А подключается к выводу А прибора, аналогично соединяются между собой

выводы В. На концах линии рекомендуется установить резисторы сопротивлением 120 Ом.

Для обеспечения надежности электрических соединений входных клемм рекомендуется использовать

медные многожильные кабели сечением от 0,75 до 1,5 мм², концы которых перед подключением

следует зачистить и залудить или оконцевать. Жилы кабелей следует зачищать с таким расчетом,

чтобы срез изоляции плотно прилегал к клеммной колодке, т. е. чтобы оголенные участки провода не

выступали за ее пределы.

5.2 Помехи и методы их подавления

На работу прибора могут оказывать влияние внешние помехи:

• возникающие под действием электромагнитных полей (электромагнитные помехи), наводимые

на прибор и на линии связи прибора с первичными преобразователями;

• возникающие в питающей сети.

Для уменьшения влияния электромагнитных помех следует:

• во время прокладки сигнальных линий от первичных преобразователей их длину следует по

возможности уменьшать и выделять их в самостоятельную трассу (или несколько трасс),

отделенную от силовых кабелей;

• обеспечить надежное экранирование сигнальных линий. Экраны следует электрически

изолировать от внешнего оборудования на протяжении всей трассы и подсоединять к

заземленному контакту щита управления;

• прибор рекомендуется устанавливать в металлическом шкафу, внутри которого не должно быть

никакого силового оборудования. Корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети, следует:

• подключать прибор к питающей сети отдельно от силового оборудования;

• все заземляющие линии и экраны прокладывать по схеме «звезда» с обеспечением хорошего

контакта к заземляемому элементу;

• заземляющие цепи выполнять проводами наибольшего сечения;

• фильтры сетевых помех (например, ОВЕН БСФ) следует устанавливать в линиях питания

прибора.

6 Устройство и принцип работы

6.1 Устройство

Устройство прибора:

• вход для измерения в однофазных цепях;

• аналого-цифровой преобразователь (АЦП);

• микроконтроллер;

• обрабатывающий входной сигнал;

• драйвер RS-485 с гальванической развязкой;

• вторичный источник питания (ВИП) с гальванической развязкой.

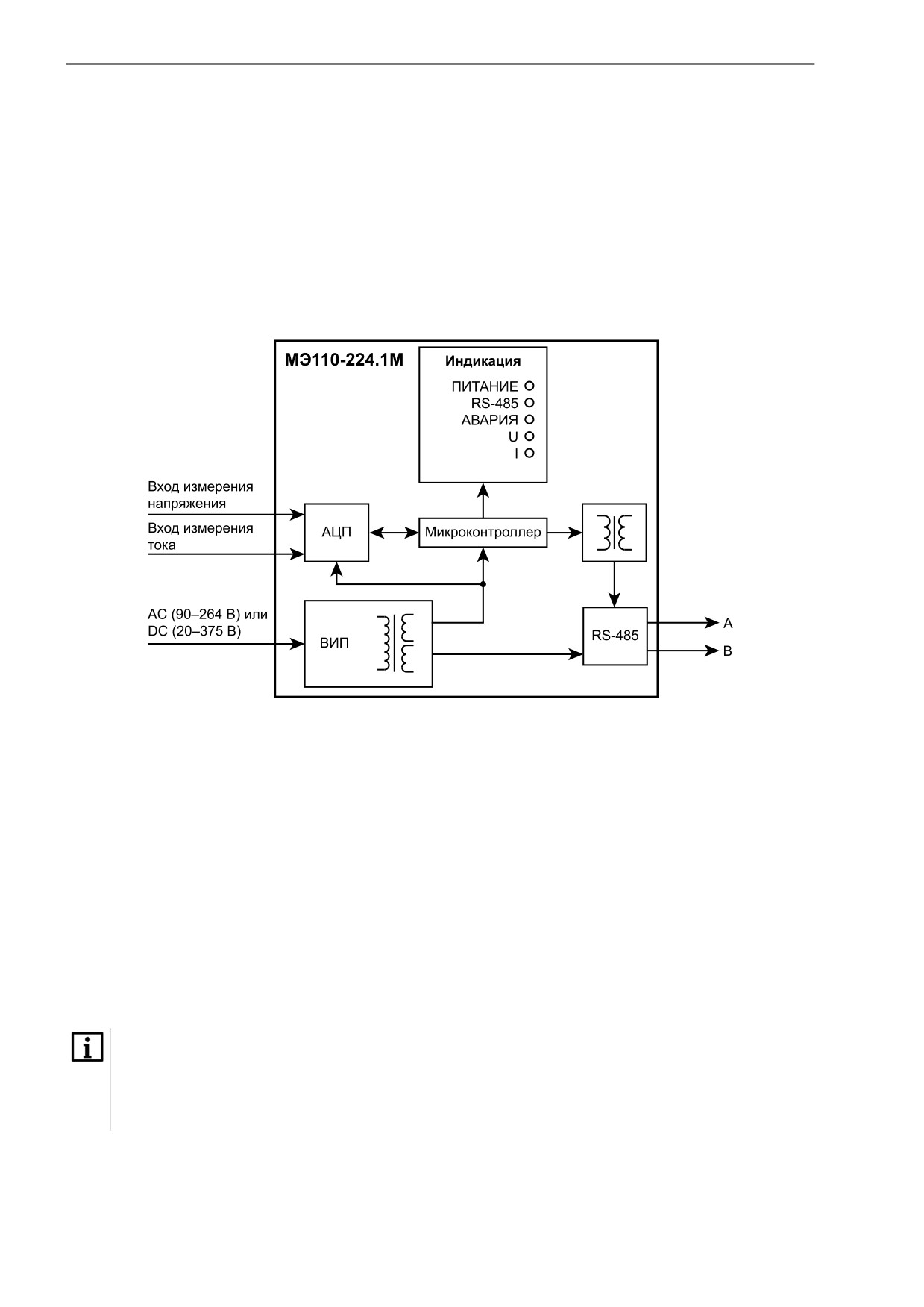

Структурная схема прибора приведена на рисунке ниже:

Рисунок 6.1 - Структурная схема прибора

6.2 Принцип работы

Прибор работает в сети RS-485 по протоколам:

• DCON;

• Modbus-ASCII;

• Modbus-RTU;

• ОВЕН.

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Мастером сети может являться:

• ПК;

• ПЛК;

• панель оператора;

• удаленный облачный сервис.

ПРИМЕЧАНИЕ

Из-за аппаратных ограничений невозможно использование в приборе следующих сочетаний

сетевых параметров:

• PrtY = 0, Sbit = 0, Len = 0 (контроль четности отсутствует, 1 стоп-бит, 7 бит);

• PrtY = 1, Sbit = 1, Len = 1 (проверка на четность, 2 стоп-бита, 8 бит);

• PrtY = 2, Sbit = 1, Len = 1 (проверка на нечетность, 2 стоп-бита, 8 бит).

В сети RS-485 предусмотрен только один Мастер сети.

Прибор конфигурируется на ПК через преобразователь интерфейса RS-485/RS-232 или RS-485/USB

(например, ОВЕН АС3-М или АС4) с помощью ПО

«Конфигуратор М110»

(см. Руководство

пользователя на сайте owen.ru).

6 Устройство и принцип работы

6.3 Управление

Управление режимами работы прибора и считывание из прибора результатов измерения выполняется

с использованием команд, передаваемых в сети RS-485. Прибор обеспечивает работу в сети RS-485 с

использованием следующих протоколов:

• Modbus RTU, чтение/запись;

• Modbus ASCII, чтение/запись;

• ОВЕН, чтение/запись;

• DCON, только чтение.

Протоколы переключаются с помощью параметра T.pro.

ПРИМЕЧАНИЕ

Полный перечень параметров прибора приведен в Приложении Команды управления

прибором по сети RS-485.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастера сети, например ПК с

запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта Windows DLL, которые

рекомендуется использовать для подключения прибора к SCADA-системам и контроллерам других

производителей.

Команды управления конфигурацией прибора обеспечивают запись и чтение конфигурационных

параметров, определяющих режимы работы прибора.

Конфигурационные параметры хранятся в энергонезависимой памяти прибора. Их запись выполняется

в два этапа. На первом этапе параметры записываются в оперативную память. На втором этапе по

специальной команде (Aply) параметры переписываются в энергонезависимую память. Если команда

Aply не была подана, то в случае пропадания питания в процессе конфигурации все изменения

аннулируются.

Команда Aply кроме перезаписи изменений конфигурационных параметров в энергонезависимую

память обеспечивает применение изменений сетевых настроек, что вызывает переход работы прибора

на новые сетевые настройки.

Управление прибором по протоколу ОВЕН реализовано в ПО «Конфигуратор М110».

Для работы прибора в составе SCADA-систем по протоколам Modbus и ОВЕН на сайте owen. ru

следует скачать бесплатный OPC-сервер.

6.4 Индикация

На лицевой панели прибора размещены светодиодные индикаторы:

Таблица 6.1 - Индикация

Светодиод

Свечение

Значение

Питание

Зеленое

Подача на прибор питающего тока

Прием (наличие данных) в сети RS- 485 и режим

RS-485

Зеленое

загрузки внутреннего ПО

Возникновение нештатной ситуации (выход из строя

узла, отсутствие связи с АЦП, если к модулю не

Авария

Красное

приходит запрос в течение времени указанного в

параметре t.out)

Выход за пределы измерения соответствующего

Мигание

входного сигнала

Наличие сигнала на соответствующем входе в пределах

Непрерывное

измерения входного сигнала

Выход за пределы измерения соответствующего

Мигание

входного сигнала

Наличие сигнала на соответствующем входе в пределах

Непрерывное

измерения входного сигнала

6 Устройство и принцип работы

6.5 Измерение параметров

6.5.1 Действующее напряжение

Входной сигнал, поступающий на клеммы прибора, преобразуется делителем напряжения,

реализованным на прецизионных резисторах, и поступает на фильтр нижних частот со срезом на

частоте

кГц и подавлением

дБ/дек. Последующая обработка сигнала выполняется

специализированным ΣΔ-АЦП и микроконтроллером, где рассчитывается действующее значение

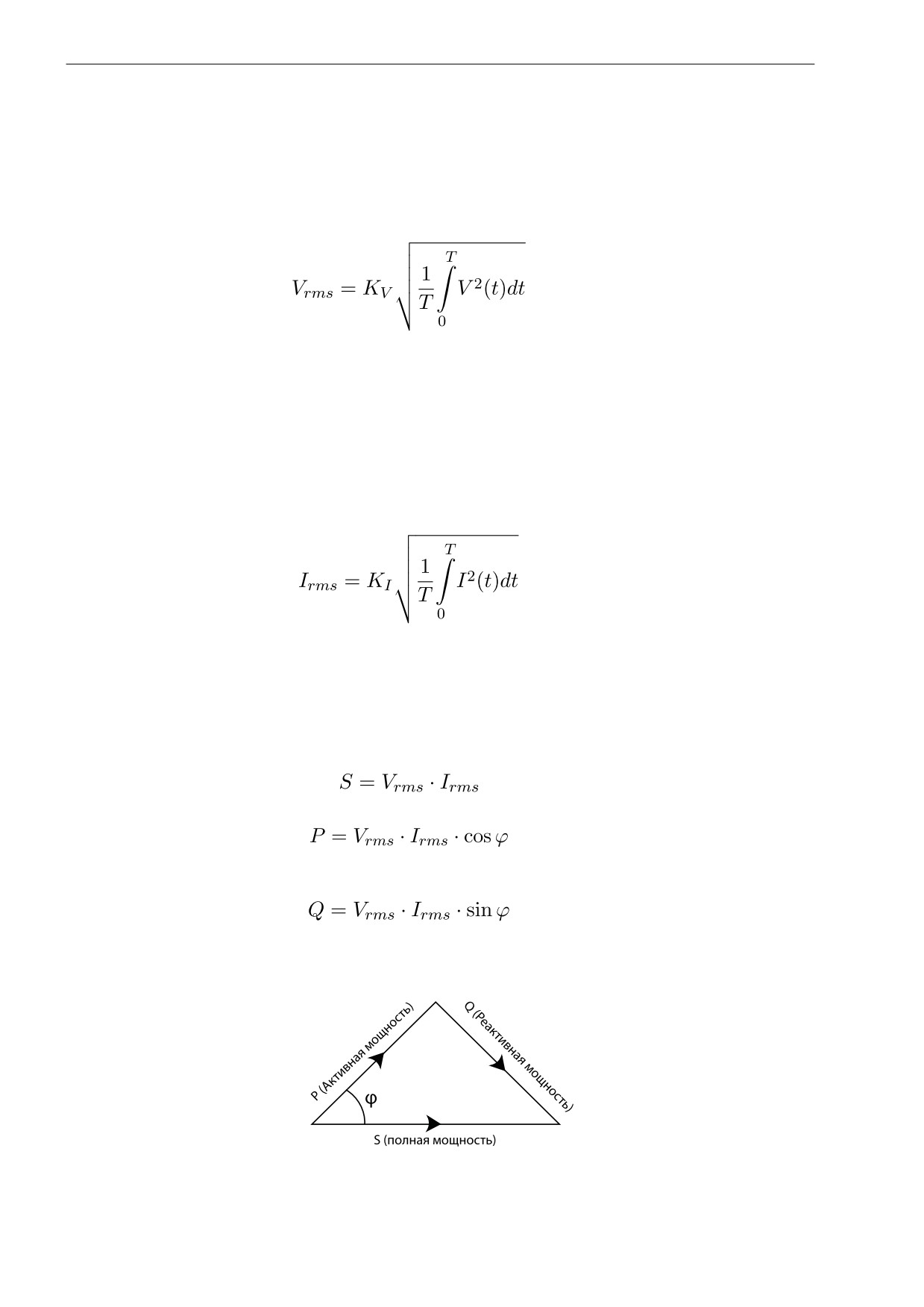

напряжения V_rms по следующей формуле:

(6.1)

где V - значение фазного напряжения;

Т - период;

K_V - коэффициент трансформации по напряжению.

6.5.2 Действующий ток

Входной сигнал, поступающий на клеммы прибора, проходит через токовый шунт и поступает на

фильтр нижних частот со срезом на частоте 70 кГц и подавлением 20 дБ/дек. Последующая обработка

сигнала выполняется специализированным ΣΔ-АЦП и микроконтроллером, где действующий ток I_rms

рассчитывается по следующей формуле:

(6.2)

где I - значение фазного тока;

K_I - коэффициент трансформации по току.

6.5.3 Полная, активная и реактивная мощности

Значения полной, активной и реактивной мощности получают вычислением по формулам, описанным

ниже:

(6.3)

Полная мощность

(6.4)

Активная мощность

где φ - угол смещения между V и I.

(6.5)

Реактивная мощность

Соотношение мощностей показано на рисунке ниже:

Рисунок 6.2 - Диаграмма соотношение мощностей

6 Устройство и принцип работы

6.5.4 Частота первой гармоники

Для измерения частоты первой гармоники используется функция специализированного АЦП

«пересечение сигналом нулевого уровня». Тогда, в первом канале напряжения, АЦП формирует

сигналы для микроконтроллера, разница между которыми по времени пересчитывается в частоту, при

этом значение частоты должно попадать в диапазон от 45 до 65 Гц.

6.5.5 Коэффициент мощности

Значения коэффициента мощности cos φ получают вычислением по следующей формуле:

(6.6)

Коэффициент мощности вычисляется в диапазоне измерения мощности - от 0,02 до 2 кВт.

6.5.6 Использование согласующих трансформаторов

Допускается подключение канала напряжения или канала тока через согласующие трансформаторы, в

этом случае необходимо установить в параметрах N. u или N. i значения коэффициентов

трансформации внешних трансформаторов. По умолчанию подразумевается, что трансформатор не

используется, и значение этого параметра равно «1». Параметры могут принимать значения от 0,001

до 9999,000.

ПРИМЕЧАНИЕ

Полный перечень параметров прибора приведен в Приложении Команды управления

прибором по сети RS-485.

Пример

Если необходимо измерить напряжение 600 В, но т. к. прибор измеряет напряжение до 400 В, и

используется понижающий трансформатор 600/300. Тогда значение параметра N.u будет равно 2.

ПРИМЕЧАНИЕ

Параметры, производные от напряжения и тока, такие как мощность, в случае использования

согласующих трансформаторов, пересчитываются прибором с учетом значений коэффициентов

трансформации (N.u или N.i).

Пример

Если необходимо измерить полную мощность 3,3 кВА и напряжение укладывается в диапазон и

составляет 220 В, но ток нагрузки до 15 А и используется трансформатор тока 30/5, с N. i = 6

соответственно, в результате вычислений прибор выдаст значение полной мощности 3,3 кВА.

7 Настройка

7.1 Конфигурирование

Прибор конфигурируется с помощью ПО «Конфигуратор М110». Установочный файл располагается на

сайте owen.ru.

Для конфигурирования прибора следует:

1. Подключить прибор к ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB.

2. Подать питание на прибор.

3. Установить и запустить ПО «Конфигуратор М110».

4. Выбрать настройки порта для установки связи с прибором.

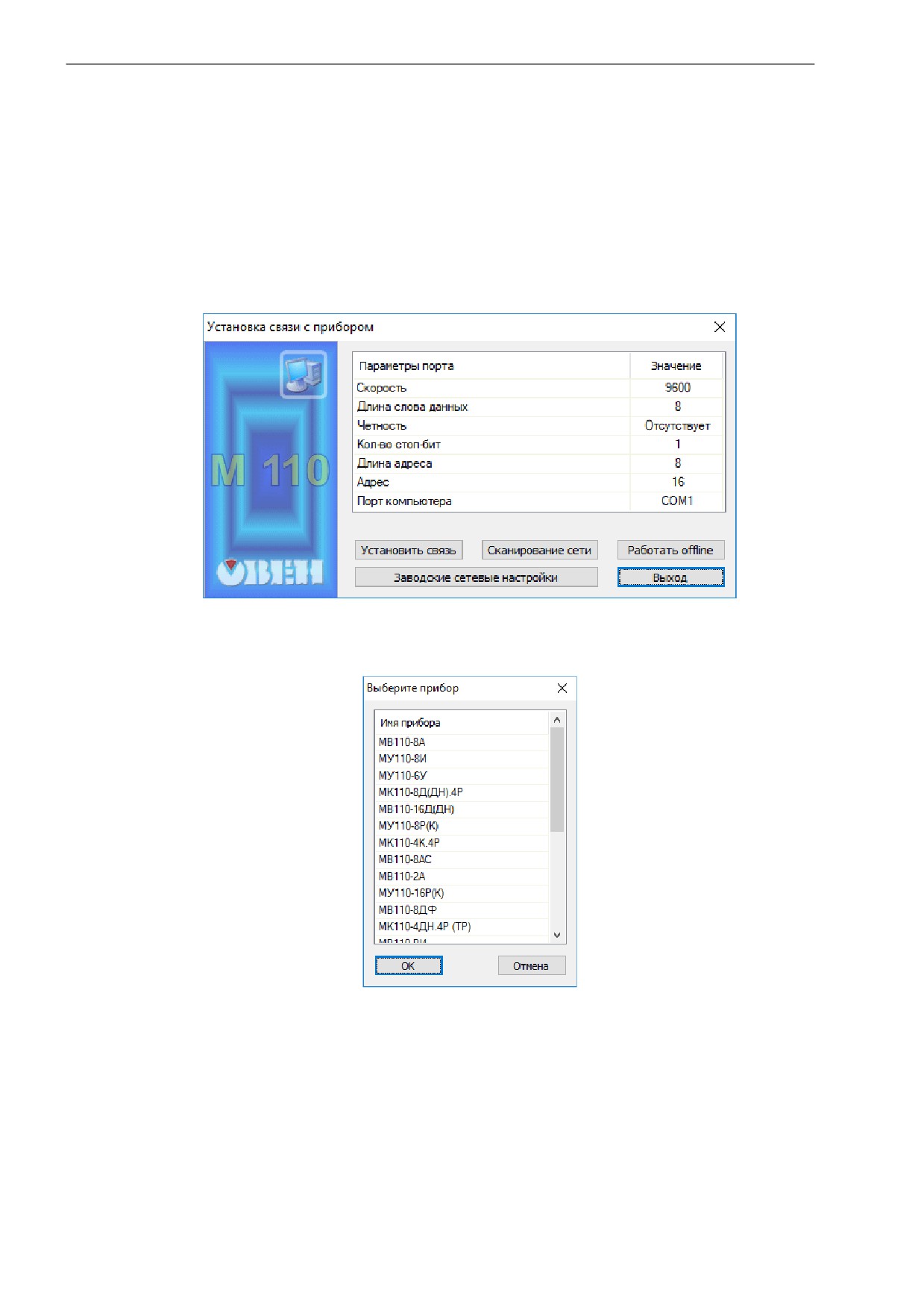

Рисунок 7.1 - Выбор настроек порта

5. Выбрать модель прибора.

Рисунок 7.2 - Выбор модели прибора

6. В открывшемся главном окне задать конфигурационные параметры.

7 Настройка

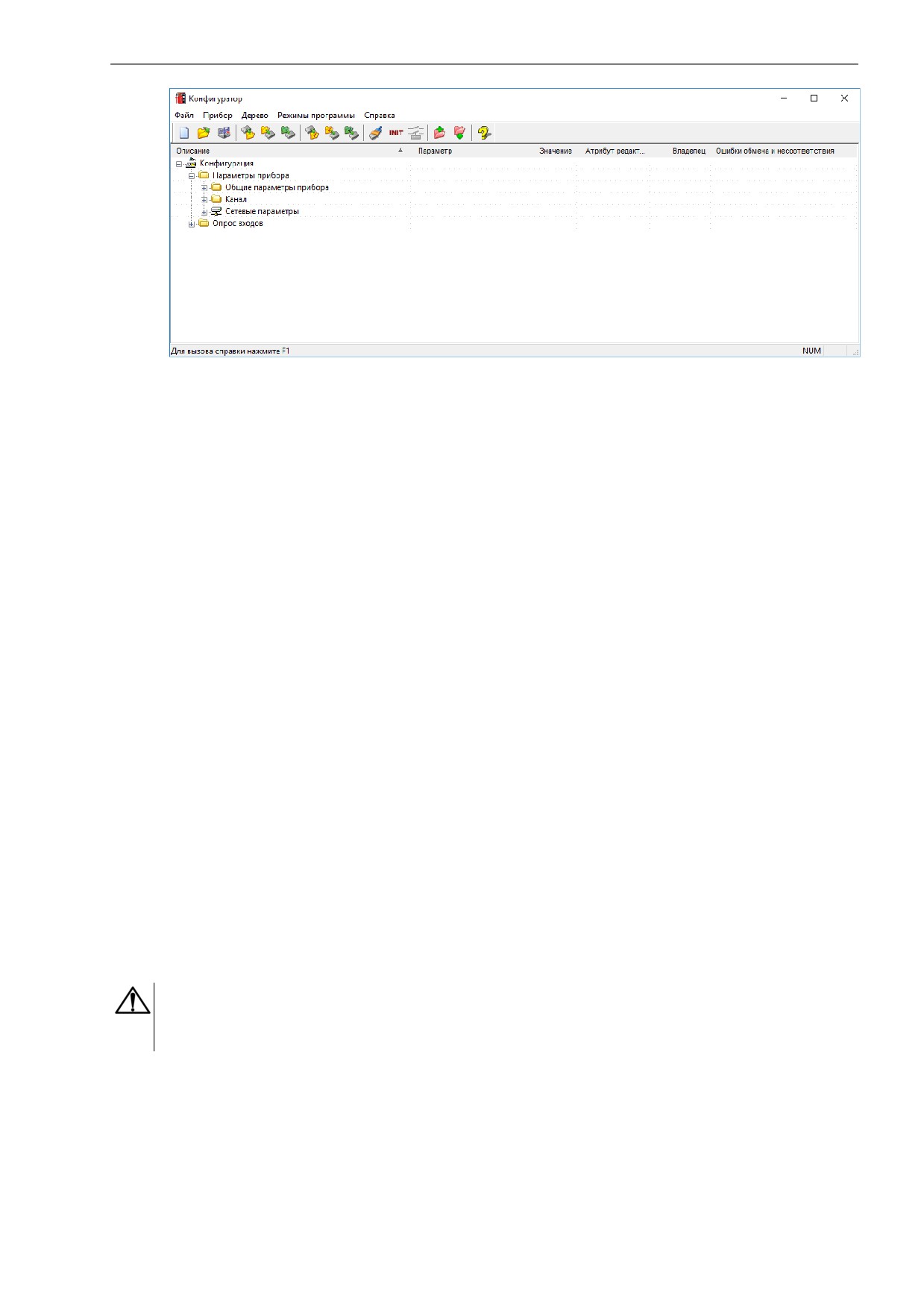

Рисунок 7.3 - Главное окно

7. После задачи параметров записать настройки в прибор, выбрав команду в главном меню

Прибор → Записать все параметры.

Подробная информация о работе с ПО

«Конфигуратор М110» представлена в руководстве

пользователя на сайте owen.ru.

7.2 Конфигурационные и оперативные параметры

Параметры в приборе разделяются на группы:

• конфигурационные;

• оперативные.

Конфигурационные параметры - это параметры, определяющие конфигурацию прибора: настройку

входов и сетевые настройки. Значения этих параметров следует задавать с помощью ПО

«Конфигуратор М110».

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и

сохраняются в случае выключения питания.

Оперативные параметры - это данные, которые прибор передает по сети RS-485 при запросе от

Мастера. Оперативные параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут быть

разделены точками, и название. Например, «Задержка ответа по RS-485» Rs.dL, где «Задержка ответа

по RS-485» - название, Rs.dL - имя.

Конфигурационные параметры имеют также индекс - цифру, отличающую параметры однотипных

элементов. Индекс передается вместе со значением параметра. Работу с индексами выполняет ПО

«Конфигуратор М110» автоматически.

Оперативные параметры не имеют индекса. Они индексируются через сетевой адрес.

7.3 Восстановление заводских сетевых настроек прибора

Восстановление заводских сетевых настроек прибора рекомендуется использовать во время установки

связи между ПК и прибором в случае утери информации о заданных значениях сетевых параметров

прибора.

ВНИМАНИЕ

Напряжение на некоторых элементах печатной платы прибора опасно для жизни!

Прикосновение к печатной плате, а также попадание посторонних предметов внутрь корпуса

недопустимы.

Для восстановления заводских сетевых настроек прибора следует:

1. Отключить питание прибора.

2. Соединить клеммы прибора 3 и 6 между собой - прибор перестроится на заводские значения

сетевых параметров, но в его памяти сохраняются ранее установленные значения сетевых

параметров.

3. Включить питание.

4. Запустить ПО «Конфигуратор М110».

7 Настройка

5. В окне установки связи задать значения заводских сетевых параметров (в соответствии с

данными Приложения Команды управления прибором по сети RS-485) или нажать кнопку

«Заводские сетевые настройки». Связь с прибором установится с заводскими значениями

сетевых параметров.

6. Считать значения сетевых параметров прибора, выбрав команду Прибор | Прочитать все

параметрыили открыв папку Сетевые параметры.

7. Зафиксировать на бумаге значения сетевых параметров прибора, которые были считаны.

8. Закрыть ПО «Конфигуратор М110».

9. Отключить питание прибора.

10. Снять перемычку между клемм прибора 3 и 6.

11. Подключить питание прибора и запустить ПО «Конфигуратор М110».

12. Установить зафиксированные ранее значения параметров в окне Установка связи с

прибором.

13. Нажать кнопку Установить связь и проверить наличие связи с прибором, выбрав команду

Прибор | Проверка связи с прибором.

8 Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес:

Таблица 8.1 - Адресация в сети RS-485

Адресация в протоколе ОВЕН*

Диапазон значений базового адреса при 8-битной

от 0 до 254

адресации

Диапазон значений базового адреса при 11-

от 0 до 2039

битной адресации

Широковещательный адрес при 8-битной

255

адресации

Широковещательные адреса при 11-битной

от 2040 до 2047

адресации

Базовый адрес прибора по умолчанию**

Базовый адрес каждого следующего прибора

[базовый адрес предыдущего прибора] + 1

Адресация в протоколе Modbus

Диапазон значений базового адреса

от 1 до 255

Широковещательный адрес

Адресация в протоколе DCON

Диапазон значений базового адреса

от 0 до 255

ПРИМЕЧАНИЕ

* Длина базового адреса определяется параметром A.Len во время задания сетевых настроек.

В адресе может быть 8, либо 11 бит.

ПРИМЕЧАНИЕ

** Базовый адрес прибора задается в ПО «Конфигуратор М110» (параметр Addr).

8.2 Мастер сети

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети. Основная

функция Мастера сети - инициировать обмен данными между Отправителем и Получателем

данных. Прибор не может быть Мастером сети, он выступает в роли Получателя данных.

В качестве Мастера сети можно использовать:

• программируемые контроллеры (ПЛК);

• ПК с подключенным преобразователем RS-232/RS-485 (например, ОВЕН АС3-М) или USB/RS-

485

(например, ОВЕН АС4).

В сети RS-485 предусмотрен только один Мастер сети.

9 Техническое обслуживание

Обслуживание прибора во время эксплуатации заключается в его техническом осмотре. Во время

выполнения работ пользователь должен соблюдать меры безопасности из раздела 3.

Технический осмотр прибора проводится обслуживающим персоналом не реже одного раза в шесть

месяцев и включает в себя выполнение следующих операций:

• очистку корпуса прибора, а также его клеммных колодок от пыли, грязи и посторонних

предметов;

• проверку качества крепления прибора на DIN-рейке или на стене;

• проверку качества подключения внешних связей.

Обнаруженные во время осмотра недостатки следует немедленно устранить.

10 Маркировка

На корпус прибора наносятся:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс точности;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);

• страна-изготовитель;

• заводской номер и дата выпуска прибора.

На потребительскую тару наносятся:

• наименование прибора;

• единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);

• страна-изготовитель;

• заводской номер и дата выпуска прибора.

11 Транспортирование и хранение

Прибор транспортируется в закрытом транспорте любого вида в транспортной таре поштучно или в

контейнерах. В транспортных средствах тара должна крепиться согласно правилам, действующим на

соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

5 ГОСТ 15150 при температуре

окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1

ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Команды протокола ОВЕН

Приложение Б. Команды протокола ОВЕН

Таблица Б.1 - Команды протокола ОВЕН

Данные записи/

Команда

HASH

Тип данных

Примечание

чтения

Название прибора

Строка ASCII, 8

Только чтение

D681

Char[8]

dev

байт MЭ110-1М

Версия прошивки

ASCII, 5 байт VX.

Только чтение.

ver

Устанавливается

2D5B

Х - номер версии,

Char[4]

предприятием-

YY- номер

изготовителем

подверсии

Скорость обмена

0 - 2,4 кБит/с;

Запись/Чтение. По

bPS

1 - 4,8 кБит/с;

умолчанию - 2

2 - 9,6 кБит/с;

3 - 14,4 кБит/с;

B760

4 - 19,2 кБит/с;

Unsigned char

5 - 28,8 кБит/с;

6 - 38,4 кБит/с;

7 - 57,6 кБит/с;

8 - 115,2 кБит/с

Длина слова

7 или 8

Запись/Чтение. По

данных

523F

Unsigned char

умолчанию - 8

Len

Тип контроля

0 - контроля нет;

Запись/Чтение. По

четности

E8C4

1 - четность;

Unsigned char

умолчанию - 0

PrtY

2 - нечетность

Количество стоп-

0 - 1 стоп-бит;

По умолчанию - 0

битов в посылке

B72E

1 - 2 стоп-бита

Unsigned char

Sbit

Задержка ответа

от 0 до 255 мс

Запись/Чтение. По

по RS-485

CBF5

Unsigned char

умолчанию - 45

Rs.dL

Сетевой тайм-аут

от 0 до 600 с

Запись/Чтение. По

BEC7

Unsigned short

t.out

умолчанию - 600

Базовый адрес

от 0 до 2039

Запись/Чтение. По

прибора

9F62

Unsigned short

умолчанию - 16

Addr

Протокол обмена

0 - Modbus ASCII;

Запись/Чтение. По

T.pro

1 - Modbus RTU;

умолчанию - 2

77А0

Unsigned char

2 - ОВЕН;

3 - DCON

Длина сетевого

8 - 8 бит;

Запись/Чтение. По

адреса

1ED2

11 - 11 бит

Unsigned char

умолчанию - 8

A.Len

Код последней

См. таблицу 2

Только чтение

ошибки

0233

Unsigned char

n.Err

Байт статуса

Чтение:

Только чтение

Stat

0 - ошибка

EEPROM;

1 - ошибка связи с

9C5B

Unsigned char

АЦП;

2 - ошибка

применения

параметров

Режим работы

См. таблицу 3

Запись/Чтение. По

5304

Unsigned short

Mode

умолчанию - 0

Команды протокола ОВЕН

Продолжение таблицы Б.1

Запись изменений

Для применения и

Запись/Чтение. По

сохранения

умолчанию - 0

энергонезависи-

параметров нужно

мую память и

8403

записать 0x81

Unsigned char

переход на новые

сетевые настройки

Aply

Коэффициент

от 0,001 до

Запись/Чтение. По

трансформация

9999,000

умолчанию - 1,0

напряжения с

AADF

Float

плавающей точкой

N.u

Коэффициент

от 0,001 до

Запись/Чтение. По

трансформация

9999,000

умолчанию - 1,0

тока с плавающей

C7C6

Float

точкой

N.t

Измеренное

Только чтение

значение

напряжения

7174

Float

плавающей точкой

in.u1

Измеренное

Только чтение

значение тока с

6693

Float

плавающей точкой

in.i1

Значение

Только чтение

измеренной полной

мощности с

В071

Float

плавающей точкой

In.S1

Значение

Только чтение

измеренной

активной мощности

1A05

Float

с плавающей

точкой

In.P1

Значение

Только чтение

измеренной

реактивной

7C29

Float

мощности с

плавающей точкой

In.Q1

Значение

Только чтение

измеренного

коэффициента

1E31

Float

мощности с

плавающей точкой

cos.1

Значение

Только чтение

измеренной

частоты сети с

1425

Float

плавающей точкой

in.F

Таблица Б.2 - Коды последней сетевой ошибки

Код

Описание

Безошибочный прием кадра

Задано положение точки, превышающее 3

Попытка модификации ROM-параметра

Команды протокола ОВЕН

Продолжение таблицы Б.2

Аппаратная ошибка кадрирования

Неверная контрольная сумма кадра

Не найден дескриптор

Размер поля данных не соответствует ожидаемому значению

Таблица Б.3 - Режимы работы

Номер бита

Назначение

Если этот бит установлен в «1», то прибор в качестве коэффициентов

трансформации использует целые числа со смещением точки

Старт калибровки, если в этот бит записать «1», то начнется процесс

калибровки

Не используется

Этот бит устанавливается в «1» в случае успешного завершения калибровки

Сигнализирует о том, что контроллер производит калибровку мощности

Сигнализирует о том, что контроллер ожидает установки напряжения 300 В, 5А

Сигнализирует о том, что контроллер ожидает установки напряжения 30 В,

0,05А

Если этот бит установлен в «1», то это значит что не удалось выполнить

калибровку

Команды протокола Modbus

Приложение В. Команды протокола Modbus

Для протокола Modbus реализовано выполнение следующих функций:

•

03, 04

(read registers) - чтение одного или нескольких регистров;

•

06 (preset single register) - запись одного регистра;

•

(preset multiple registers) - запись нескольких регистров;

•

(report slave ID) - чтение имени прибора и версии программы.

Если адрес прибора равен нулю, для протокола Modbus это широковещательный адрес, прибор будет

выполнять команды записи (6, 16), но не будет отправлять квитанции на принятые команды. На адреса

более 247 прибор реагировать не будет.

Для функций 06 и 16 при попытке записать регистры, предназначенные только для чтения, или при

попытке обращения к несуществующим регистрам возвращается ошибка 1 (Illegal function).

Структура запроса и ответа для функции 17

Функция позволяет получить имя прибора и версию программного обеспечения.

В таблице ниже представлен запрос для чтения имени и версии программного обеспечения прибора с

адресом 12:

Таблица В.1 - Параметры запроса

Адрес

Функция

Контрольная сумма

Ответ на функцию 17 представлен в таблице ниже:

Таблица В.2 - Ответ на функцию 17

Количество байт

Контрольная

Адрес

Функция

Данные 14 байт

данных

сумма

MЭ110-1M VX.YY

ПРИМЕЧАНИЕ

Поля X и YY определяются предприятием-изготовителем.

Параметры протокола Modbus представлены в таблице ниже:

Таблица В.3 - Регистры протокола Modbus

Номера

Данные записи/

Команда

Тип данных

Примечание

регистров

чтения

Имя прибора

0-3

MЭ110-1М

Char[8]

Только чтение

Версия прошивки

Х - номер версии;

Только чтение.

YY- номер

Устанавливается

4-5

Char[4]

подверсии

предприятием-

изготовителем

Скорость обмена

0 - 2,4 кбит/с;

Запись/Чтение. По

1 - 4,8 кбит/с;

умолчанию - 2

2 - 9,6 кбит/с;

3 - 14,4 кбит/с;

4 - 19,2 кбит/с;

Unsigned char

5 - 28,8 кбит/с;

6 - 38,4 кбит/с;

7 - 57,6 кбит/с;

8 - 115,2 кбит/с

Длина слова

7 или 8

Запись/Чтение. По

Unsigned char

данных

умолчанию - 8

Тип контроля

0 - контроля нет;

Запись/Чтение. По

четности слова

1 - четность;

Unsigned char

умолчанию - 0

данных

2 - нечетность

Количество стоп-

0 - 1 стоп-бит;

Запись/Чтение. По

Unsigned char

битов в посылке

1 - 2 стоп-бита

умолчанию - 0

Задержка ответа

от 0 до 255 мс

Запись/Чтение. По

Unsigned char

по RS-485

умолчанию - 45

Команды протокола Modbus

Продолжение таблицы В.3

Сетевой тайм-аут

от 0 до 600 с

Запись/Чтение. По

Unsigned short

умолчанию - 600

Базовый адрес

от 1 до 247

Запись/Чтение. По

Unsigned short

прибора

умолчанию - 1

Тип протокола

0 - Modbus ASCII;

Запись/Чтение. По

1 - Modbus RTU;

умолчанию - 2

Unsigned char

2 - ОВЕН;

3 - DCON

Длина сетевого

8 - 8 бит;

Запись/Чтение. По

Unsigned char

адреса

11 - 11 бит

умолчанию - 8

Код последней

Только чтение

Unsigned char

сетевой ошибки

Байт статуса

Чтение:

Только чтение

0 - ошибка

EEPROM;

1 - ошибка связи с

Unsigned char

АЦП;

2 - ошибка

применения

параметров

Режим работы

Запись/Чтение. По

Unsigned short

умолчанию - 0

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

коэффициента

(-.- - -)

трансформации

напряжения

Целое значение

от 1 до 9 999

999

Запись/Чтение. По

коэффициента

умолчанию - 1

трансформации

19-20

Unsigned long

напряжения со

смещением точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

коэффициента

(-.- - -)

трансформации

тока

Целое значение

от 1 до 9 999

999

Запись/Чтение. По

коэффициента

умолчанию - 1

трансформации

22-23

Unsigned long

тока со смещением

точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

измеренного

(-.- - -)

напряжения

Целое значение

от 0 до 999 999

Только чтение

напряжения со

25-26

Unsigned long

смещением точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

Unsigned char

целом значение

(- -.- -);

измеренного тока

(-.- - -)

Целое значение

от 0 до 999 999

Только чтение

измеренного тока

28-29

Unsigned long

со смещением

точки

Команды протокола Modbus

Продолжение таблицы В.3

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значение

(- -.- -);

Unsigned char

измеренной

(-.- - -)

полной мощности

Целое значение

от 0 до 999 999

Только чтение

измеренной

полной мощности

31-32

Unsigned long

со смещением

точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

измеренной

(-.- - -)

активной

мощности

Целое значение

от 0 до 999 999

Только чтение

измеренной

активной

34-35

Unsigned long

мощности со

смещением точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

измеренной

(-.- - -)

реактивной

мощности

Целое значение

от 0 до 999 999

Только чтение

измеренной

реактивной

37-38

Unsigned long

мощности со

смещением точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

измеренного

(-.- - -)

коэффициента

мощности

Целое значение

от 0 до 999 999

Только чтение

измеренного

коэффициента

40-41

Unsigned long

мощности со

смещением точки

Положение

(- - - -);

Запись/Чтение. По

десятичной точки в

(- - -.-);

умолчанию - 0

целом значении

(- -.- -);

Unsigned char

измеренной

(-.- - -)

частоты сети

Целое значение

от 0 до 999 999

Только чтение

измеренной

частоты сети со

43-44

Unsigned long

смещением

десятичной точки

Значение

от 0,001 до

Запись/Чтение. По

коэффициента

9999,000

умолчанию - 1,0

трансформации

45-46

Float

напряжения с

плавающей точкой

Команды протокола Modbus

Продолжение таблицы В.3

Значение

от 0,001 до

Запись/Чтение. По

коэффициента

9999,000

умолчанию - 1,0

трансформации

47-48

Float

тока по входам с

плавающей точкой

Значение

Только чтение

измеренного

49-50

Float

напряжения с

плавающей точкой

Значение

Только чтение

измеренного тока с

51-52

Float

плавающей точкой

Значение

Только чтение

измеренной

53-54

Float

полной мощности с

плавающей точкой

Значение

Только чтение

измеренной

активной

55-56

Float

мощности с

плавающей точкой

Значение

Только чтение

измеренной

реактивной

57-58

Float

мощности с

плавающей точкой

Значение

Только чтение

измеренного

коэффициента

59-60

Float

мощности с

плавающей точкой

Значение

Только чтение

измеренной

61-62

Float

частоты сети с

плавающей точкой

Запись изменений

Для применения и

сохранения

энергонезависи-

параметров нужно

мую память и

записать 0x81

Unsigned char

переход на новые

сетевые настройки

Aply

Таблица В.4 - Маска кодов ошибок для команды Aply

Номер бита

Описание ошибки

Не удалось сохранить в энергонезависимую память параметры для настройки

измерений (регистры 14-16, 18, 20)

Недопустимое значение в одном из параметров для настройки измерений

(регистры 14-16, 18, 20)

Не удалось сохранить в энергонезависимую память сетевые параметры

(регистры 0-10)

Недопустимое значение в сетевых параметрах (регистры 2-10)

Команды протокола DCON

Приложение Г. Команды протокола DCON

Г.1 Считывание данных

Посылка:

#AA[CHK](cr)

где AA - адрес модуля от 0х00 до 0хFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

(данные)[CHK](cr)

где

(данные)

- записанные подряд без пробелов результаты измерения в десятичном

представлении. Последовательность данных (значения) - напряжение, ток, полная мощность, активная

мощность, реактивная мощность, коэффициент мощности (cosφ), частота.

Измеренные значения параметров: напряжение, ток, полная мощность, активная мощность,

реактивная мощность, - записываются в формате числа с плавающей точкой в нормализованном виде

с семью знаками после запятой и с указанием знака числа. Длина записи составляет 13 символов

(включая знак и десятичную точку). Например, +0.2188650E +3 (измеренное значение напряжения -

218,865 В). На месте недостоверных данных передается запись «-0.9999999E-9».

Значение коэффициента мощности приводится в формате числа с фиксированной точкой с тремя

знаками после запятой и с указанием знака числа. Длина записи составляет 6 символов (включая знак

и десятичную точку). Например, +0.857 (измеренное значение коэффициента мощности - 0,857). На

месте недостоверных данных передается запись «-9.999».

Измеренное значение частоты приводится в формате числа с фиксированной точкой с двумя знаками

после запятой и с указанием знака числа. Длина записи составляет 6 символов (включая знак и

десятичную точку). Пример:

+50.01

(измеренное значение частоты

50,01

Гц). На месте

недостоверных данных передается запись «-99.99».

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то не выдается никакого

ответа.

Пример

>+0.2188658E+3+0.4936738E+0+0.2176449E+2+0.1864200E+2+0.1123250E+2+0.857

+50.00[CHK](cr)

• измеренное значение напряжения - 218,8658 В;

• измеренное значение тока - 0,4936738 А;

• измеренное значение полной мощности - 21,76449 ВА;

• измеренное значение активной мощности - 18,642 Вт;

• измеренное значение реактивной мощности - 11,2325 вар;

• измеренное значение cosφ - 0,857;

• измеренное значение частоты - 50,00 Гц.

Контрольная сумма (CHK) позволяет обнаружить ошибки в командах, отправленных из ведущего

устройства, а также в ответах ведомого. Контрольная сумма (CHK) передается как коды двух ASCII

символов (от 0х00 до 0хFF) и представляет собой сумму ASCII кодов всех символов посылки не

включая код символа переноса строки. В случае переполнения суммы, старшие разряды

отбрасываются.

ПРИМЕЧАНИЕ

Вся информация, содержащаяся в кадре, включая адрес прибора, данные, CHK и символ

перевода строки, передается в ASCII кодах. Следует обратить внимание, что использование

ASCII кодов строчных латинских символов недопустимо.

Команды протокола DCON

Г.2 Считывание имени прибора

Посылка:

$AAM[CHK](cr)

где AA - адрес модуля от 0х00 до 0хFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(имя прибора(8 символов))[CHK](cr)

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то не выдается никакого

ответа.

Пример

>!ААMЭ110-1М[CHK](cr)

Г.3 Считывание версии программы прибора

Посылка:

$AAF[CHK](cr)

где AA - адрес модуля от 0х00 до 0хFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(версия(4 символа))[CHK](cr)

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то не выдается никакого

ответа.

Пример

>!ААx.yy[CHK](cr)
