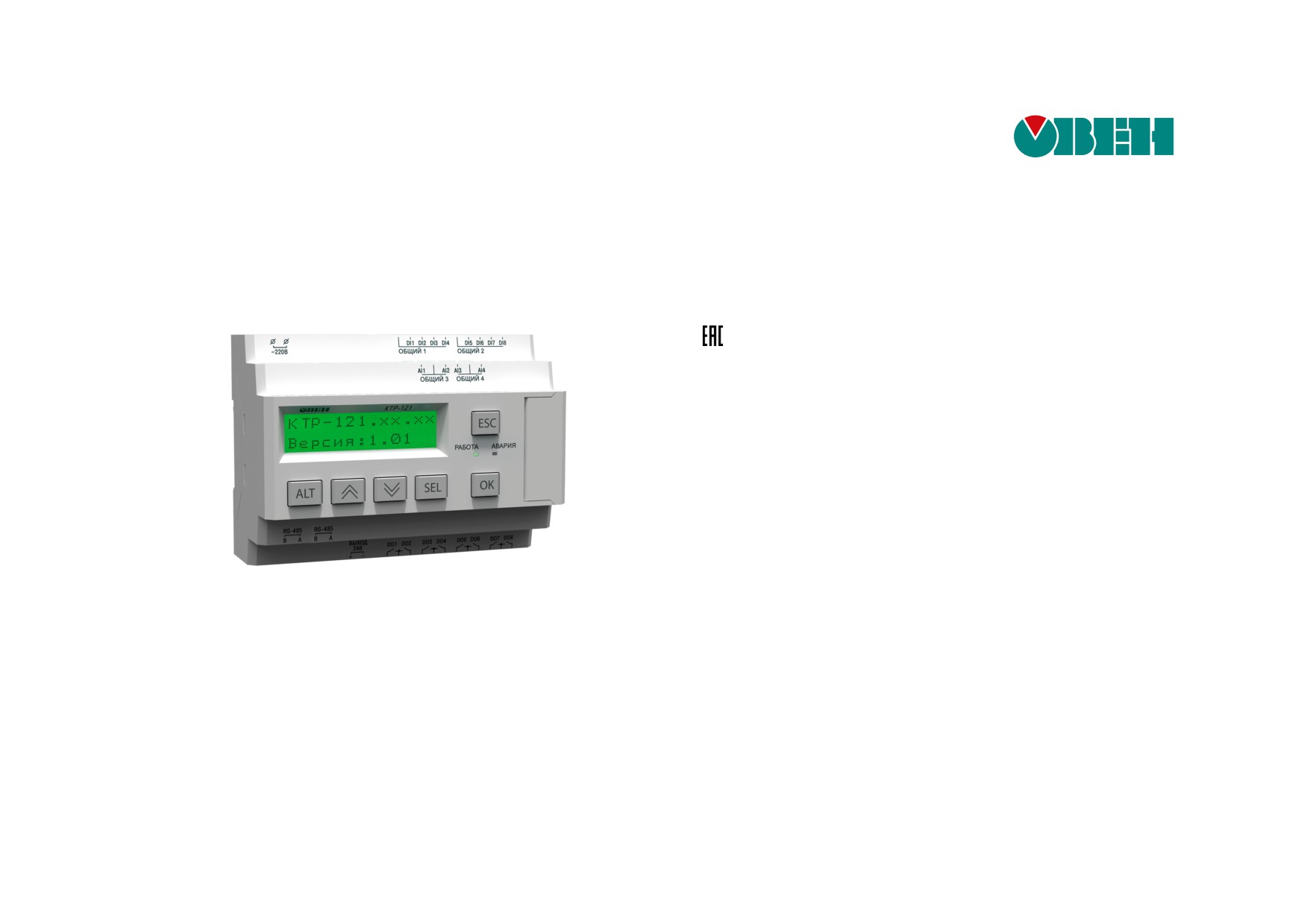

КТР-121.02.20 Блок автоматического управления котловыми агрегатами. Алгоритм 02.20. Руководство по эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание

10.4 Список аварий

11 Сетевой интерфейс

Предупреждающие сообщения

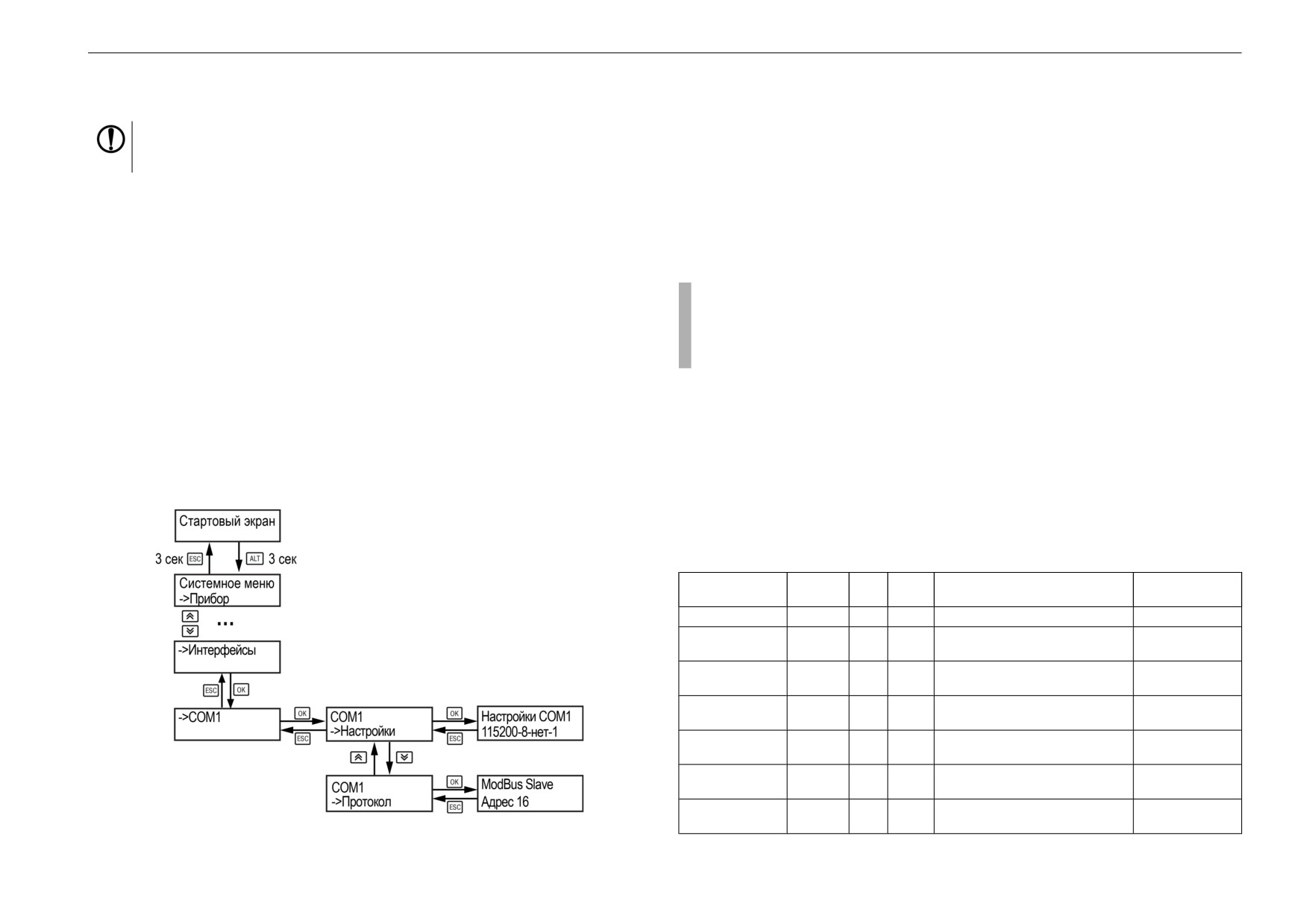

11.1 Сетевой интерфейс

Используемые термины и аббревиатуры

11.2 Карта регистров

Введение

12 Техническое обслуживание

1 Назначение

13 Маркировка

2 Технические характеристики и условия эксплуатации

14 Упаковка

2.1 Технические характеристики

15 Комплектность

2.2 Условия эксплуатации

16 Транспортирование и хранение

3 Меры безопасности

17 Гарантийные обязательства

4 Последовательность ввода в эксплуатацию

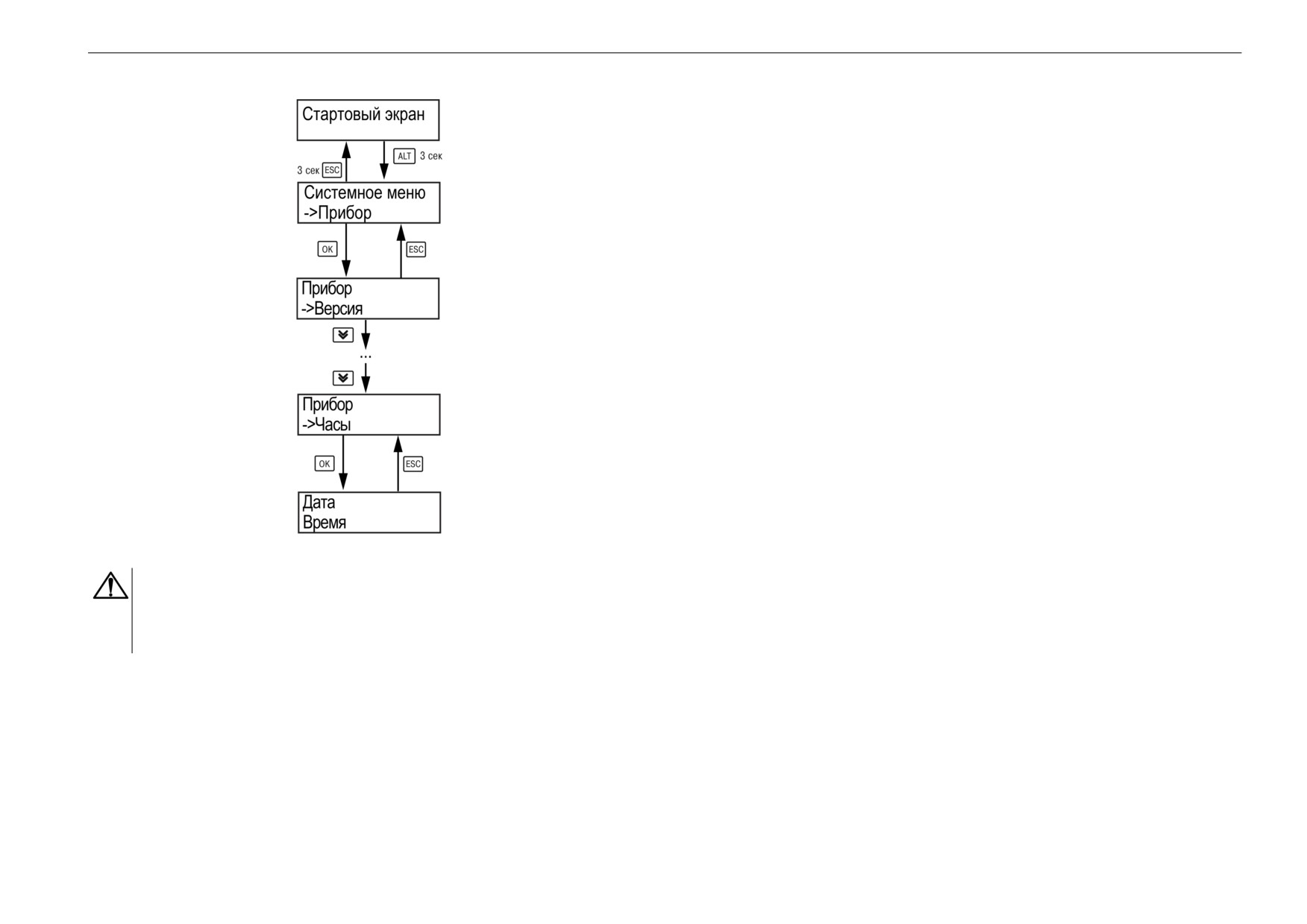

ПРИЛОЖЕНИЕ А. Настройка времени и даты

5 Внешнее управление

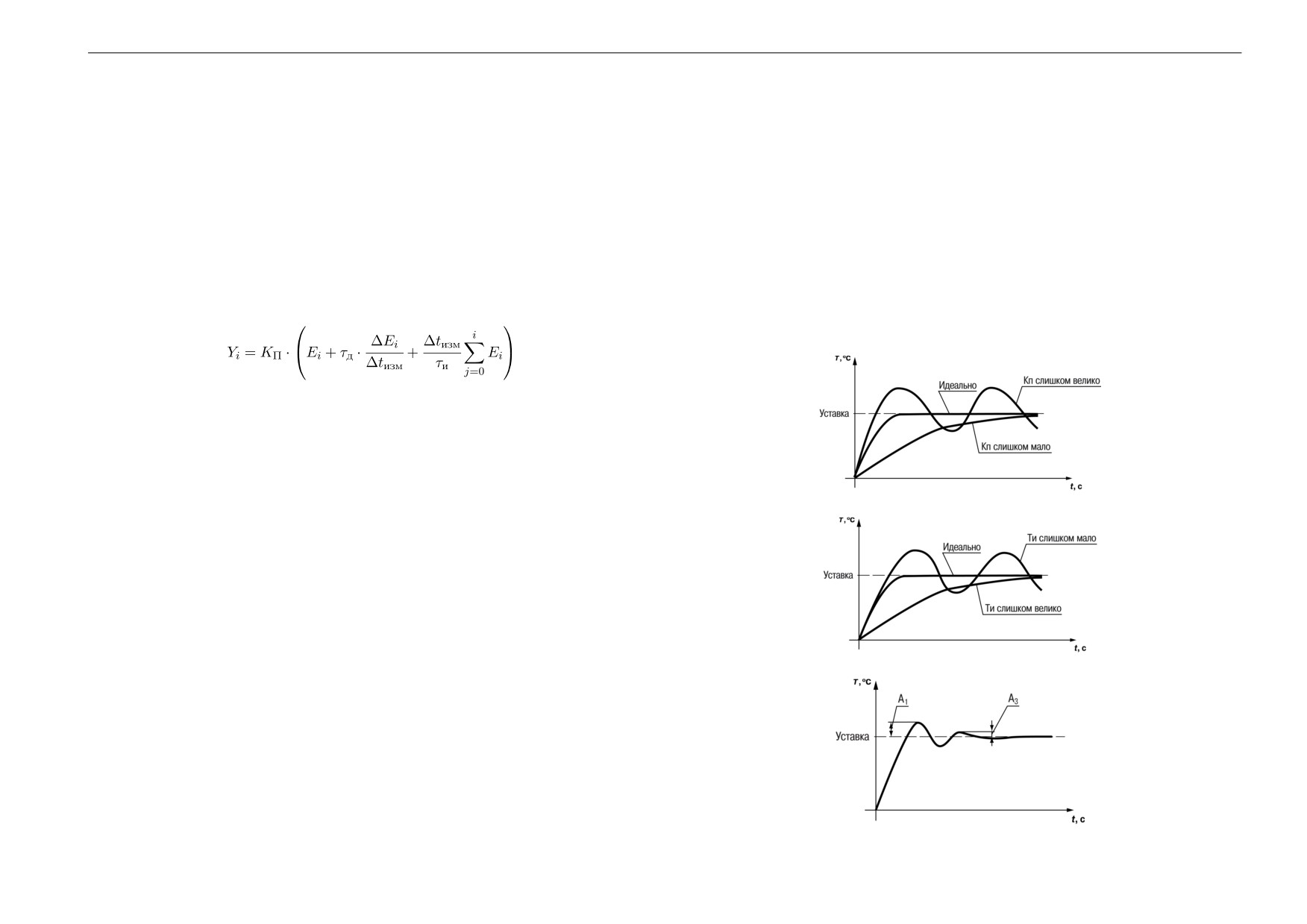

ПРИЛОЖЕНИЕ Б. Настройка регулятора

6 Монтаж и подключение

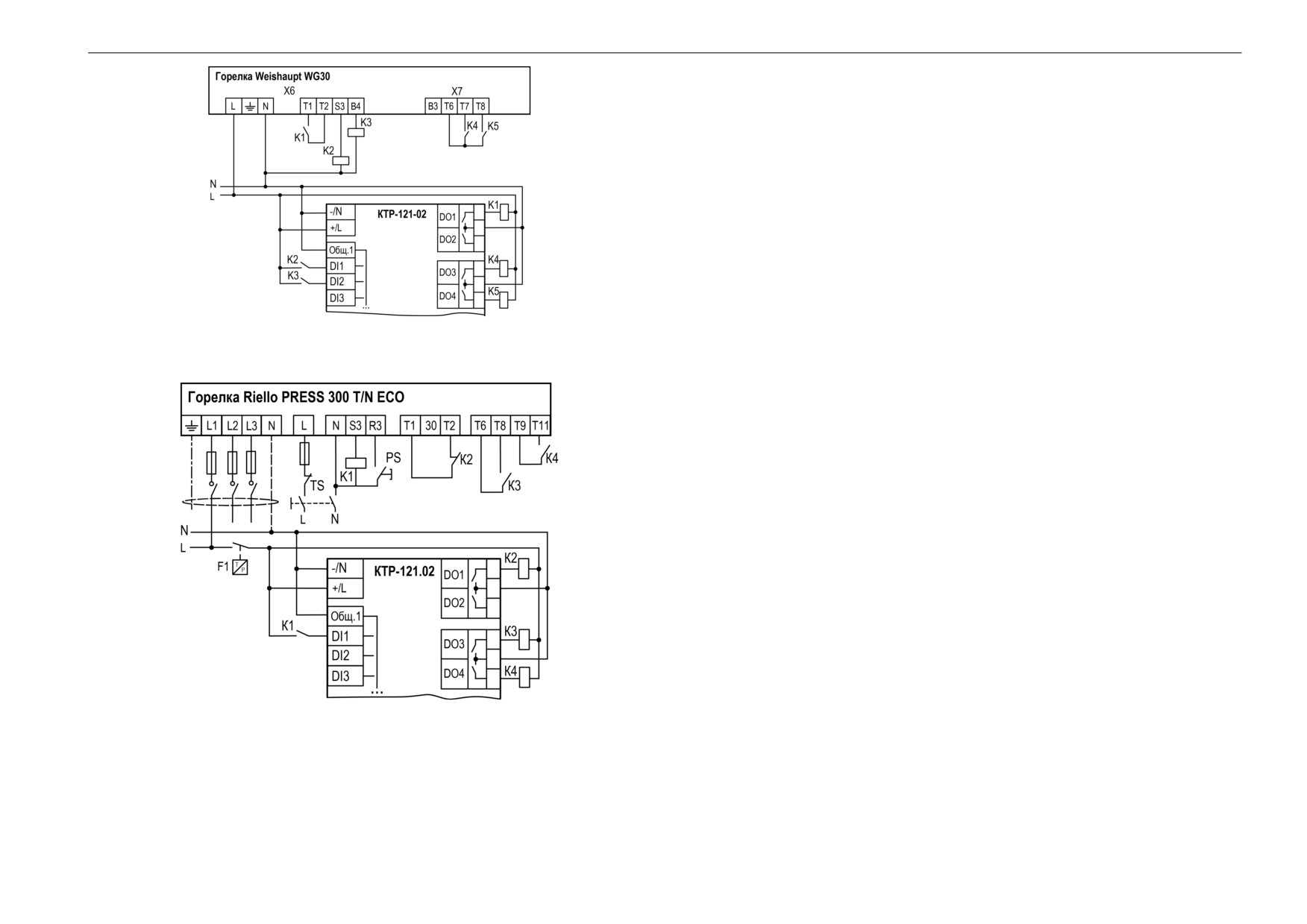

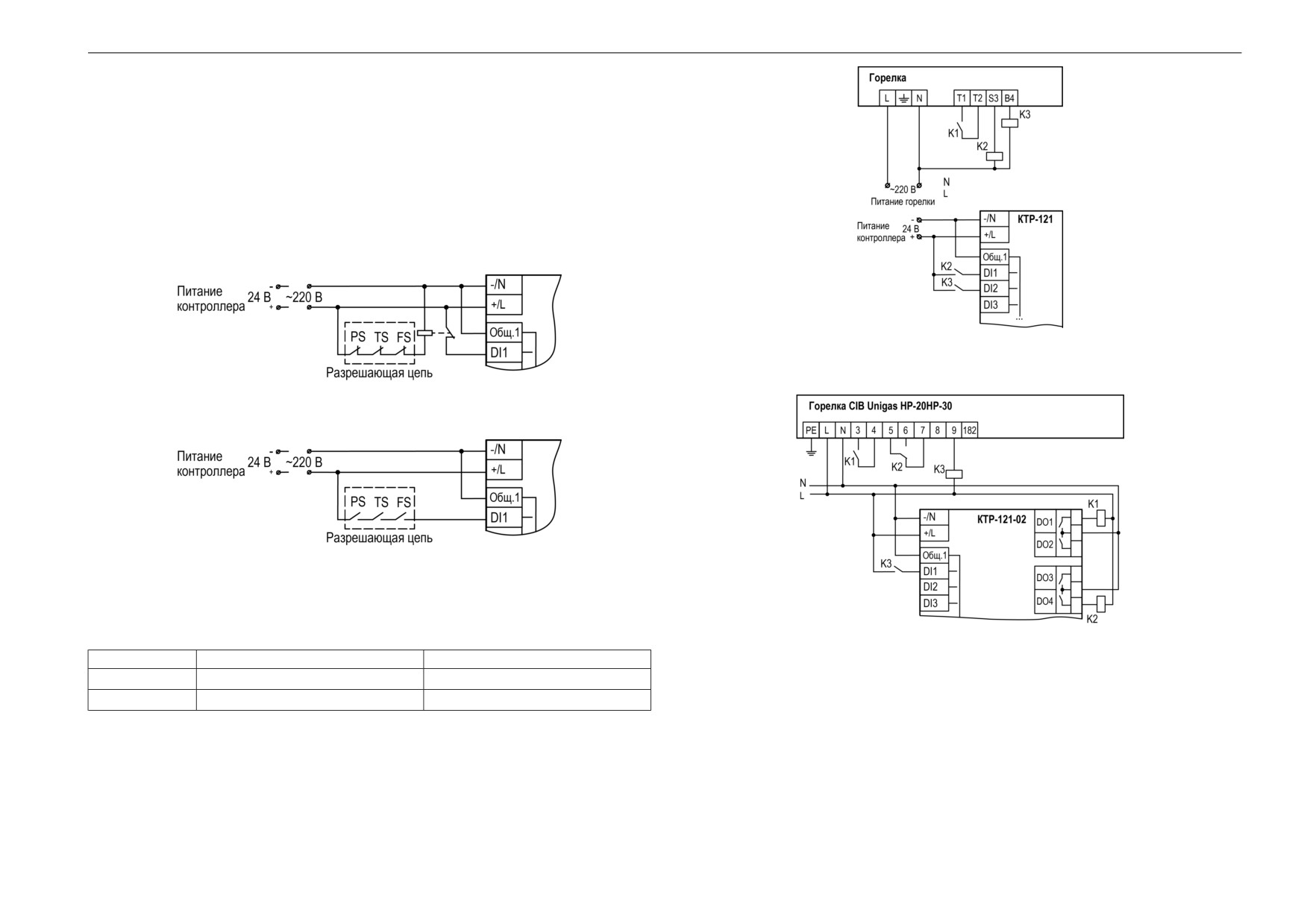

ПРИЛОЖЕНИЕ В. Примеры подключения

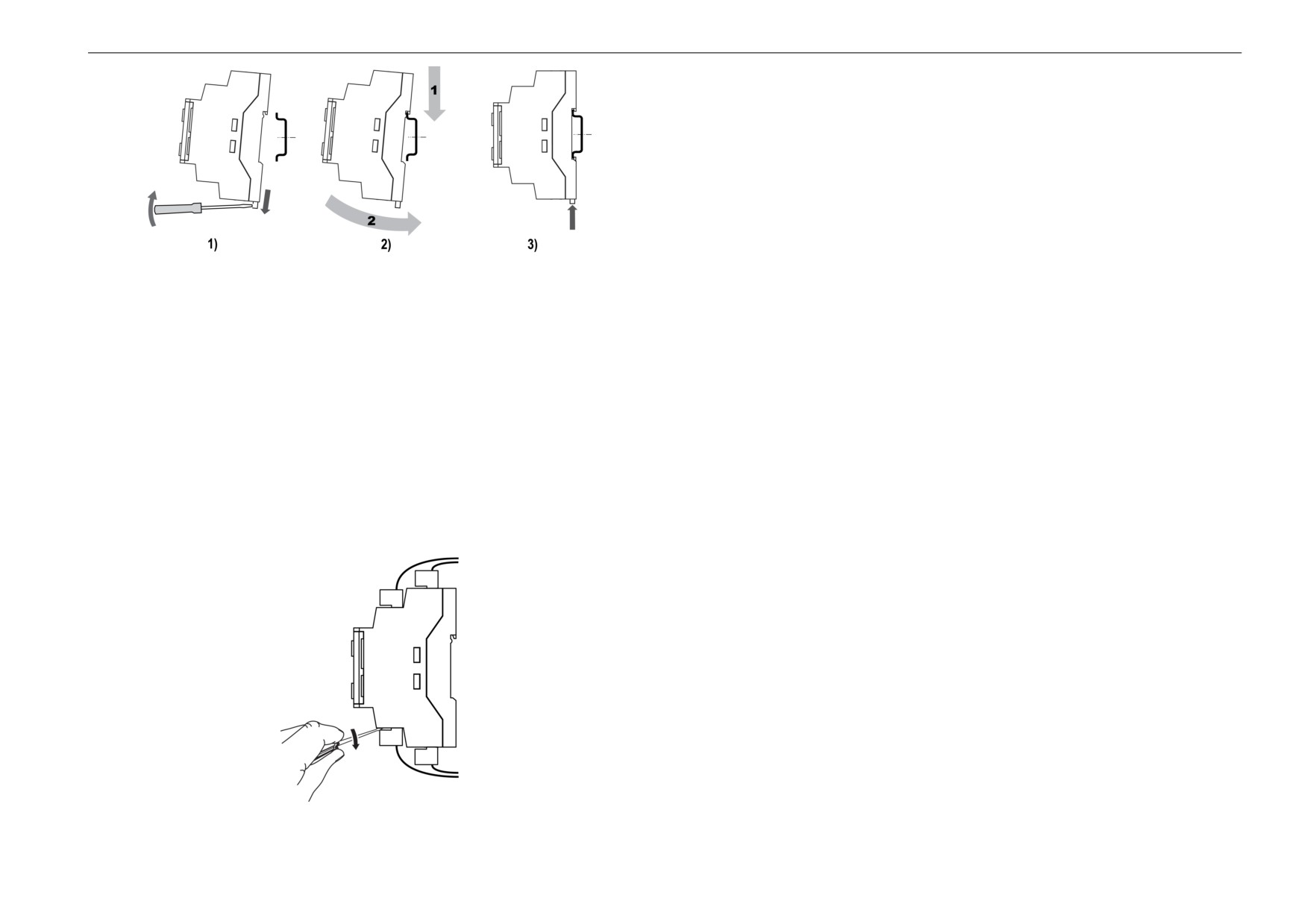

6.1 Установка

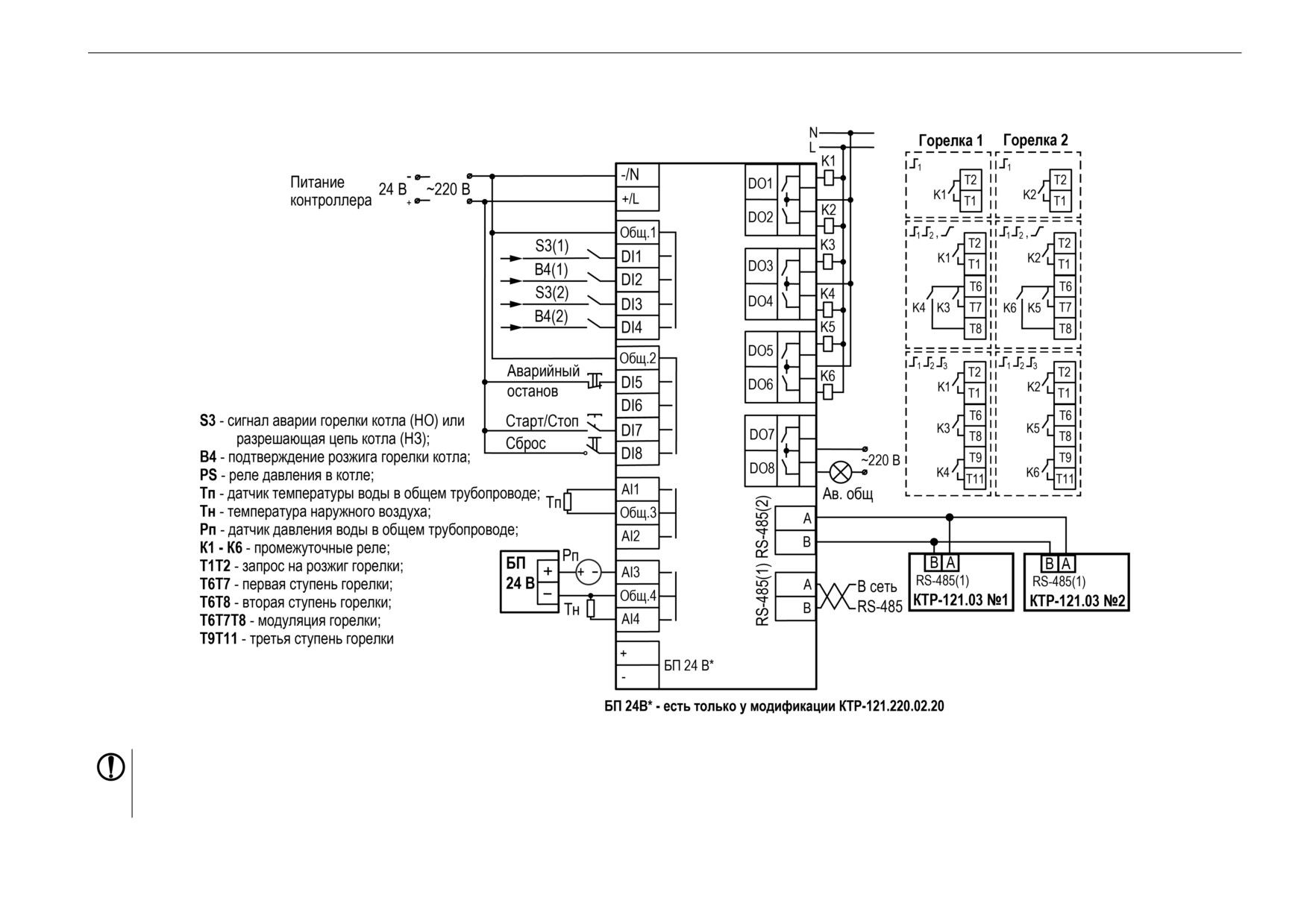

6.2 Общая схема подключения

7 Индикация и управление

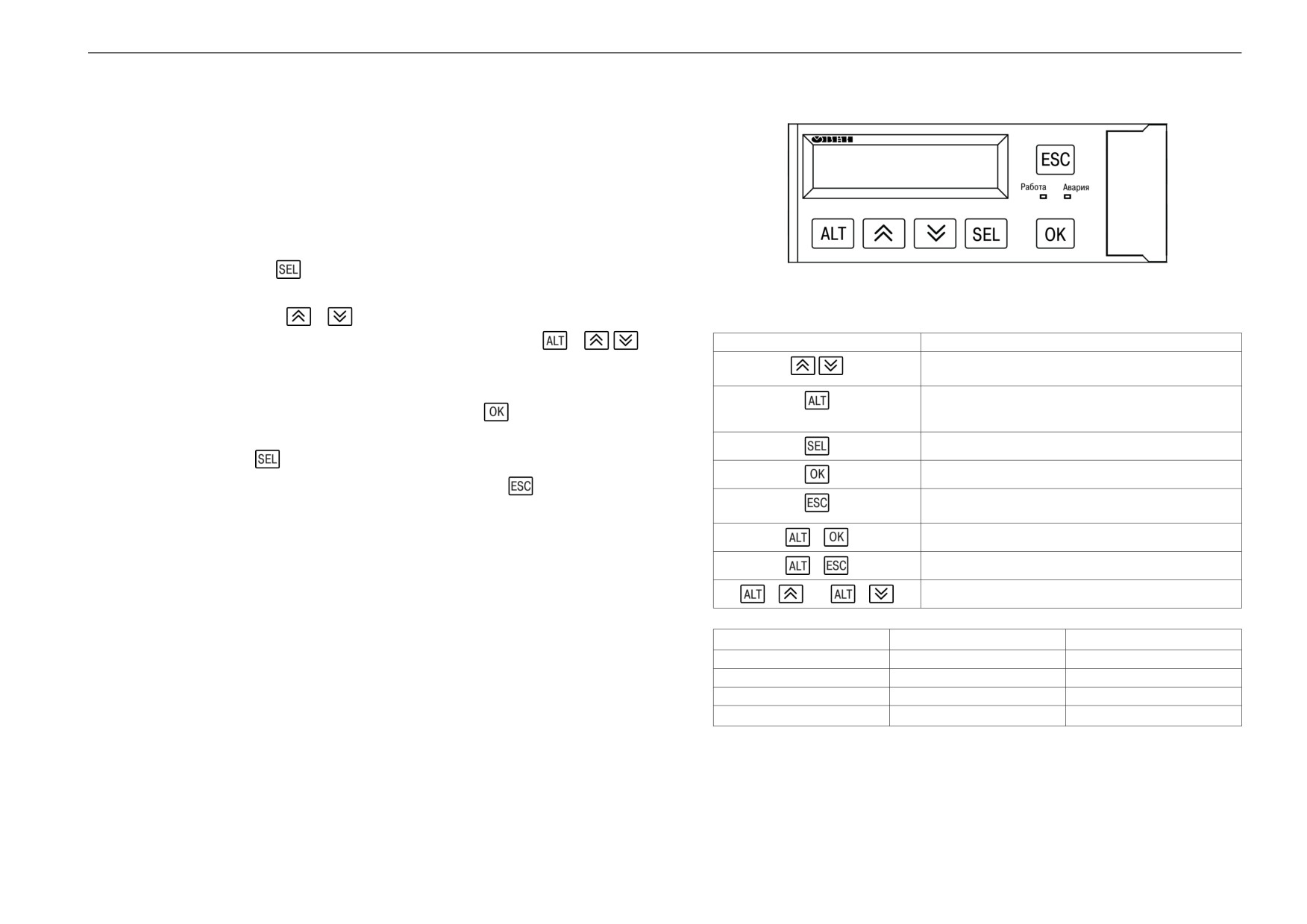

7.1 Основные элементы управления

7.2 Главный экран

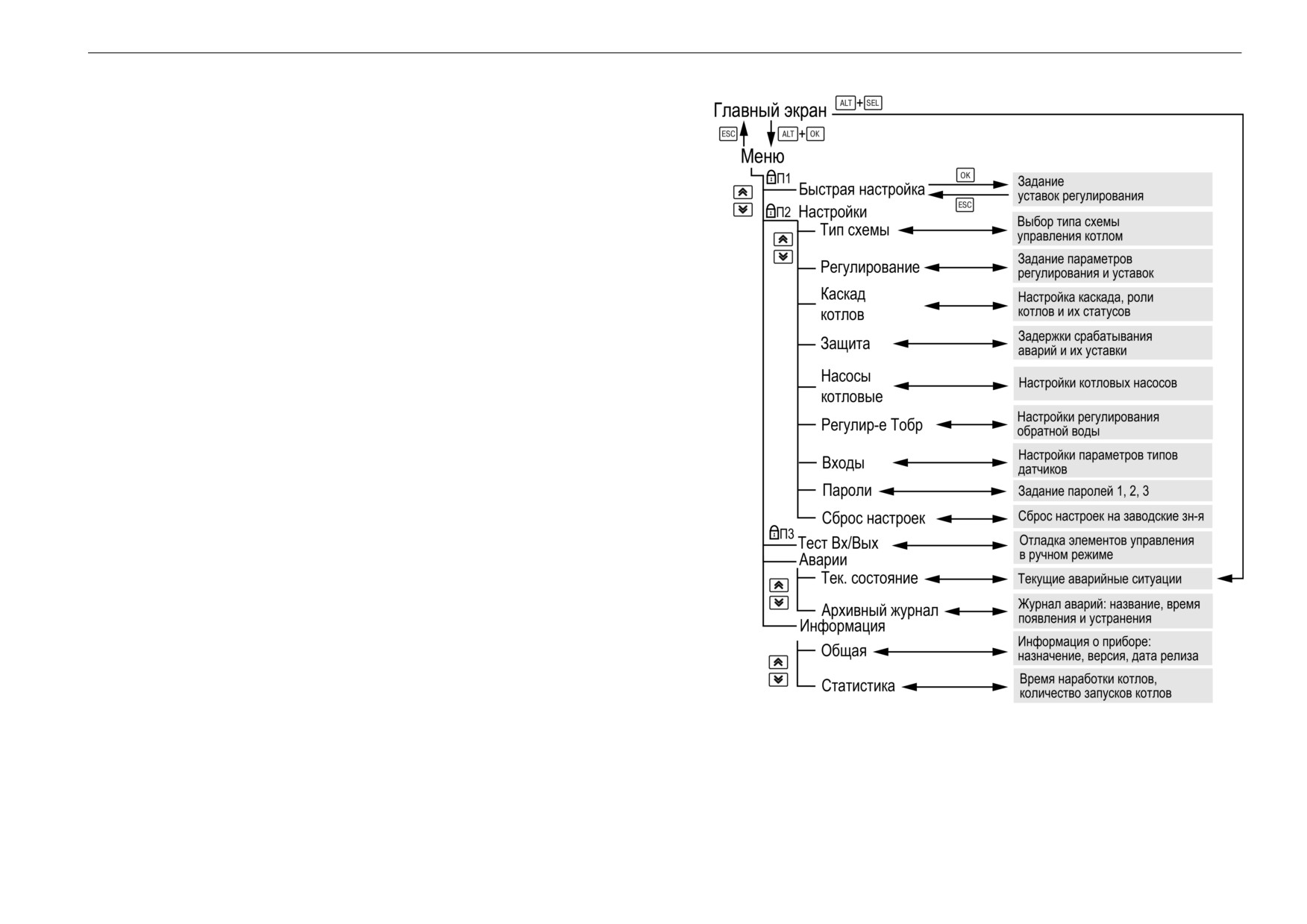

7.3 Структура меню

7.4 Общая информация

7.5 Сброс настроек

7.6 Пароли

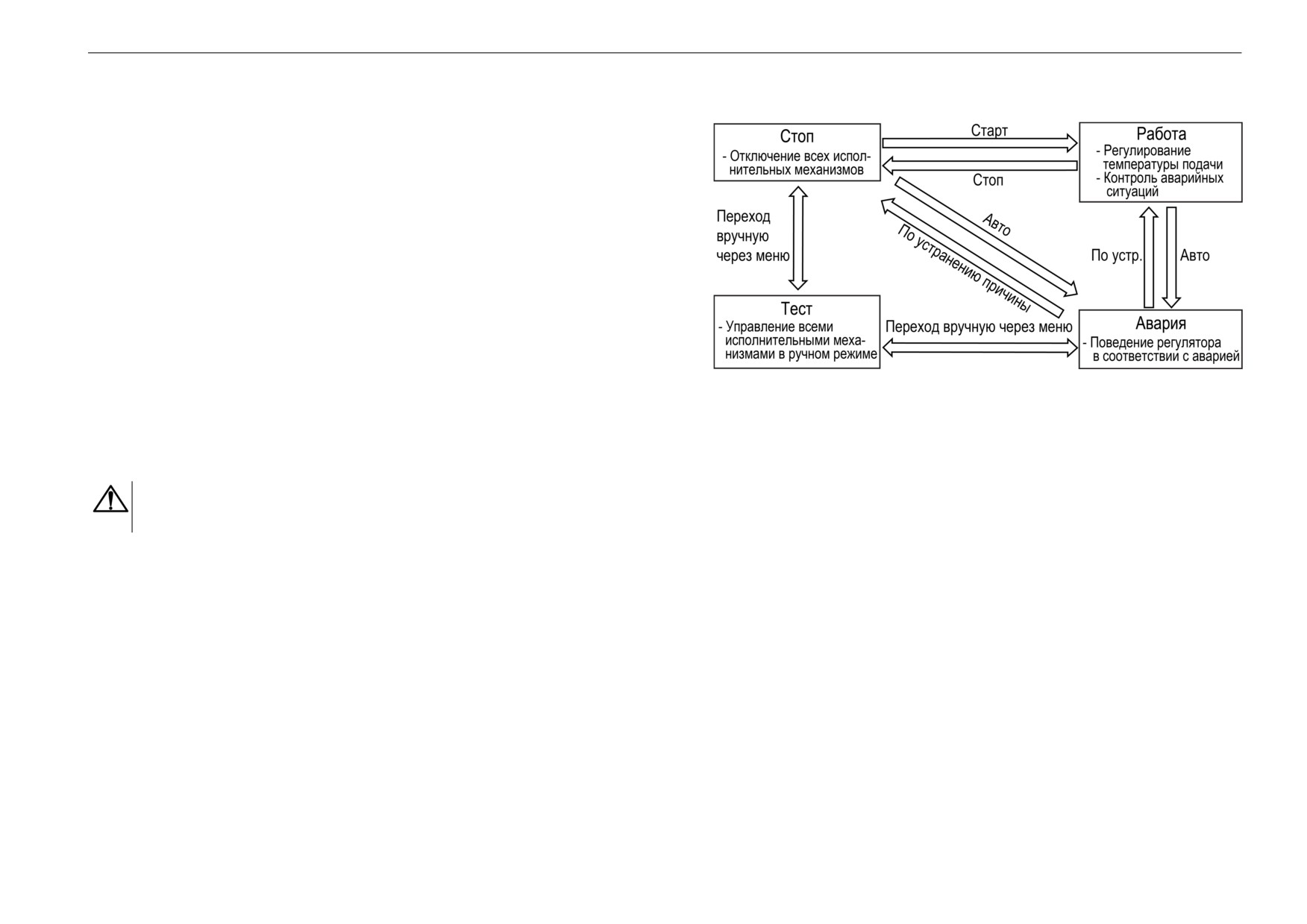

8 Режимы работы

8.1 Общие сведения

8.2 Режим «Стоп»

8.3 Режим «Авария»

8.4 Режим «Работа»

8.5 Режим «Тест»

9 Управление котлами

9.1 Измерение температуры и давления

9.2 Выбор схемы управления

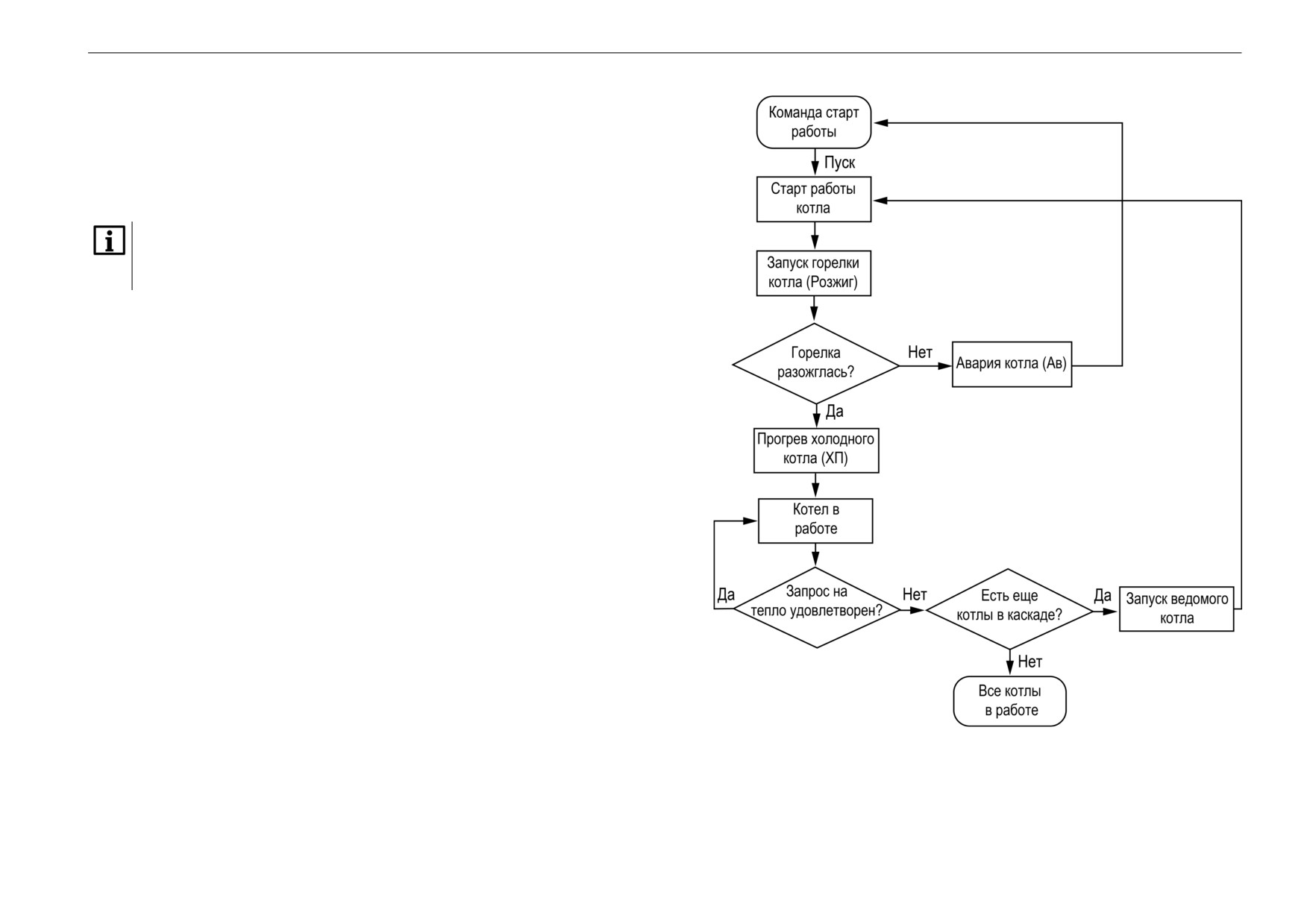

9.3 Запуск котельной

9.4 Холодный пуск

9.5 Регулирование температуры

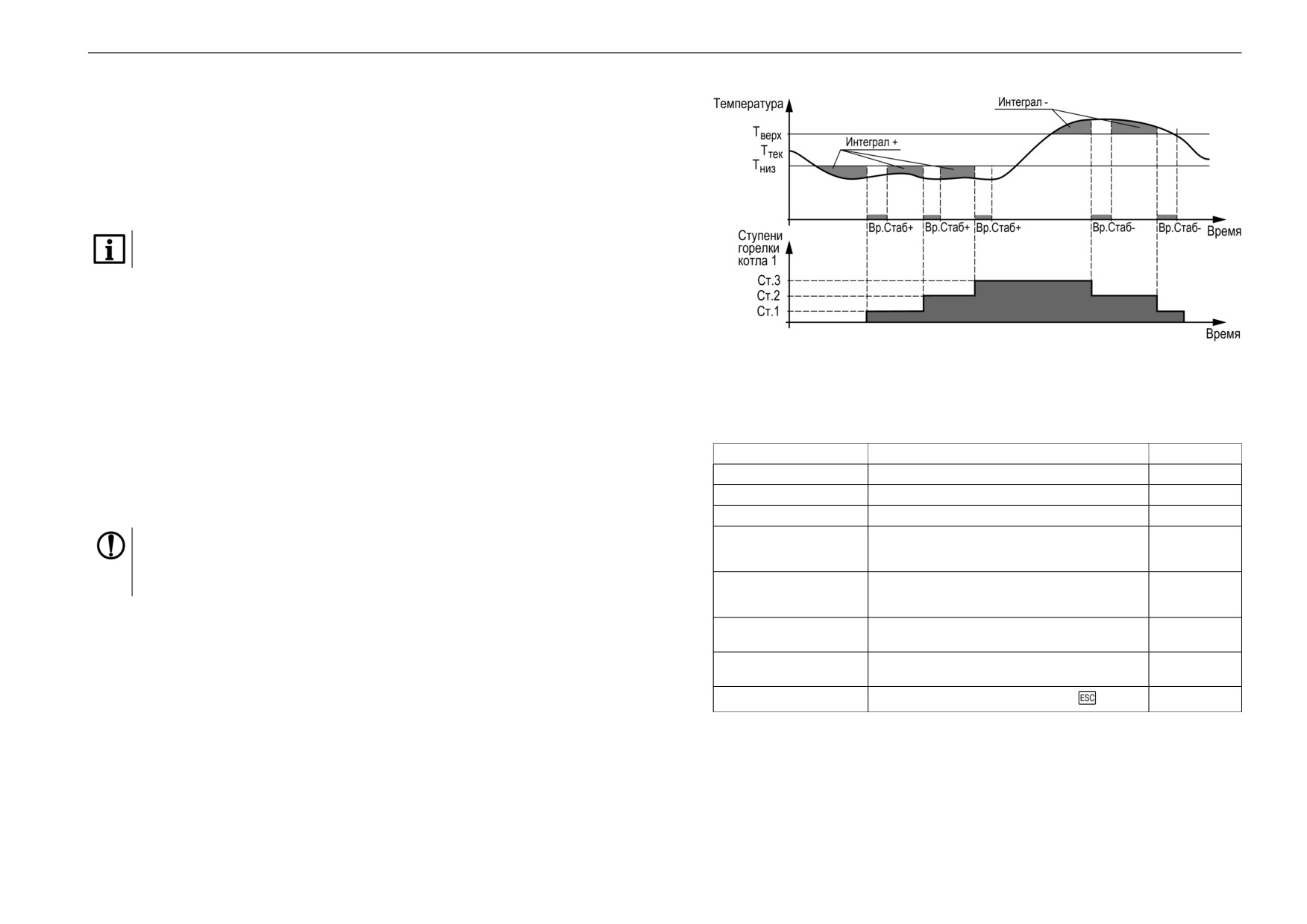

9.6 Ступенчатая горелка

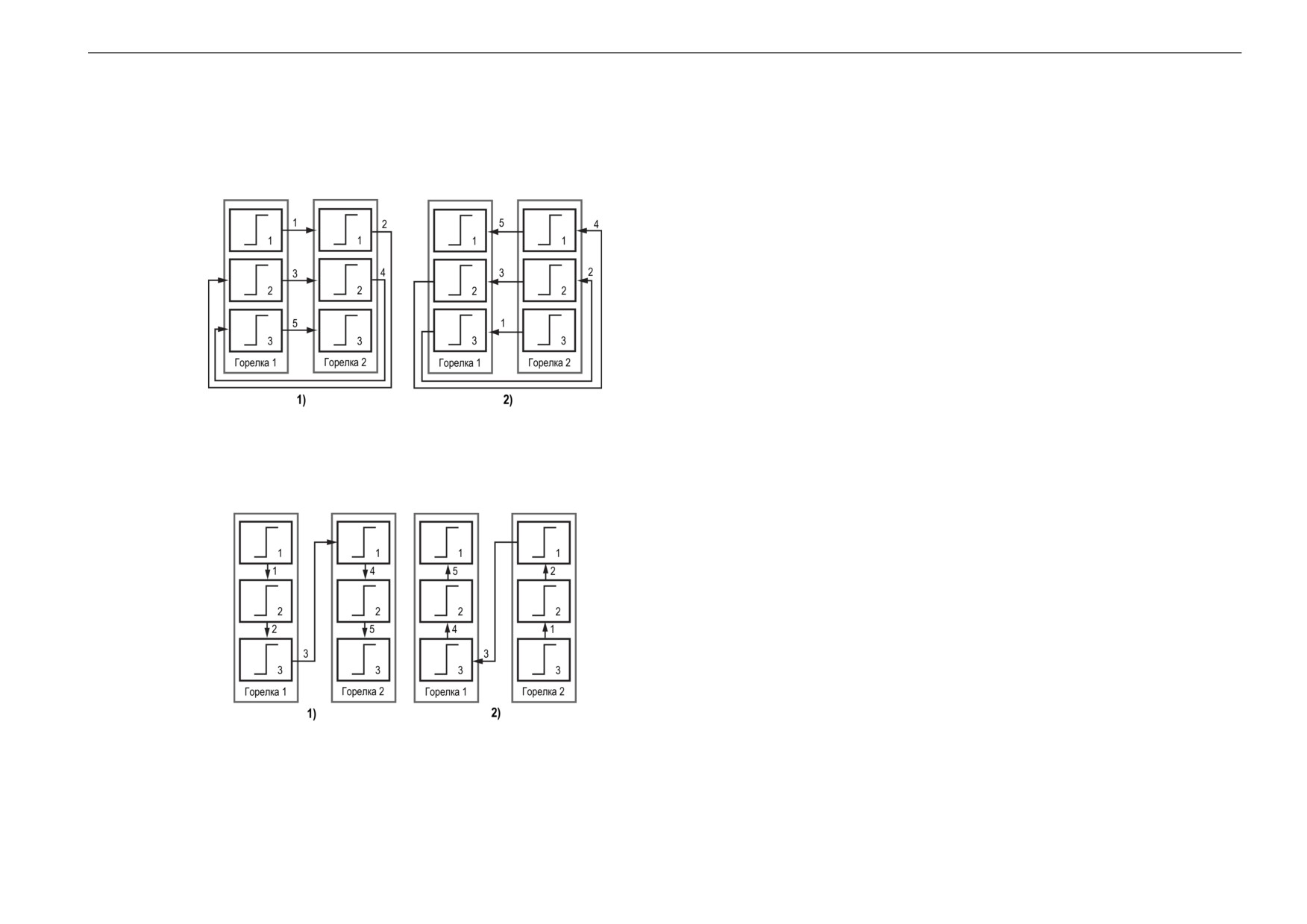

9.7 Последовательность подключения ступеней

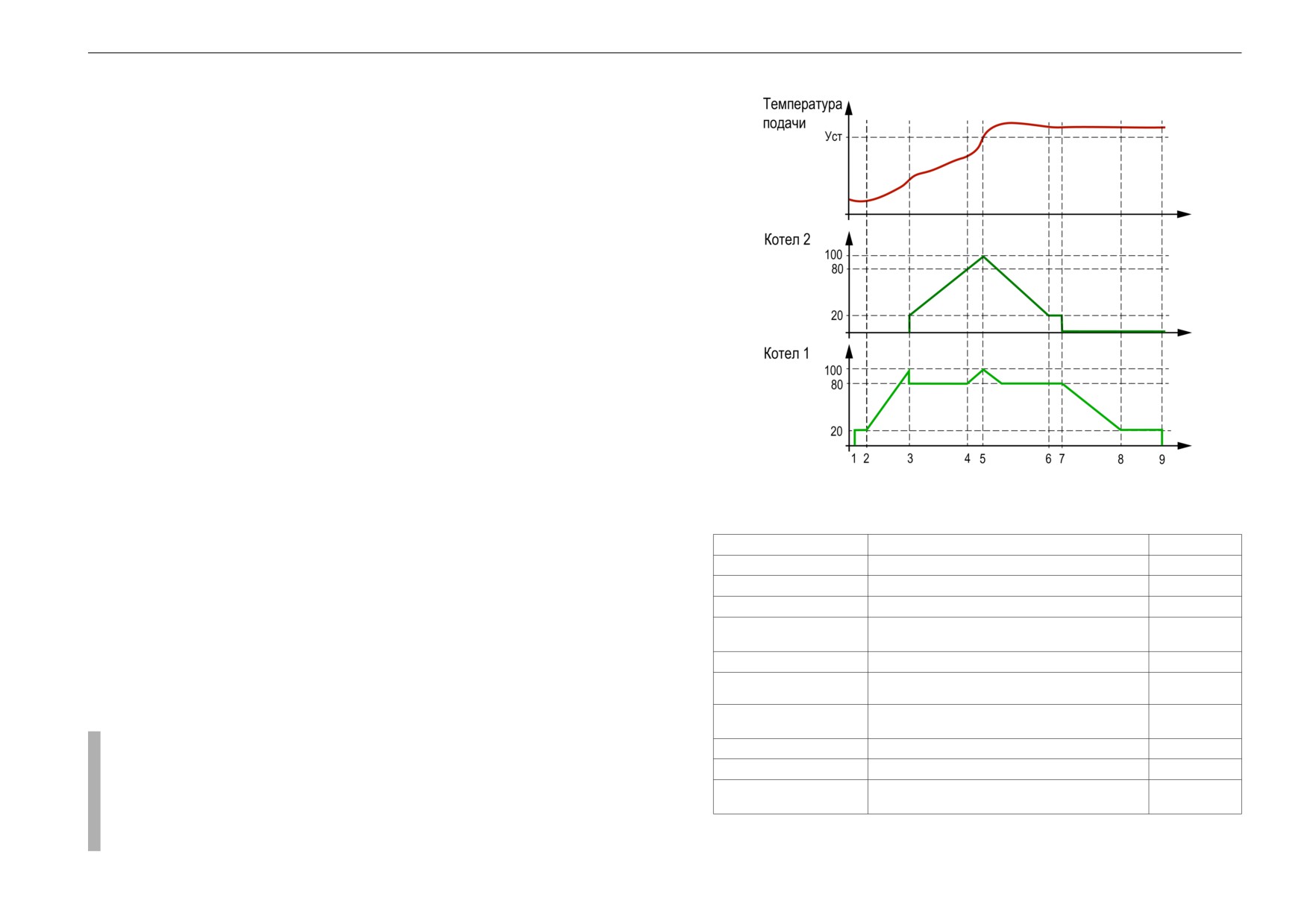

9.8 Модулируемая горелка

9.9 Погодозависимое регулирование

9.10 Аварийная стратегия

9.11 Параметры каскада

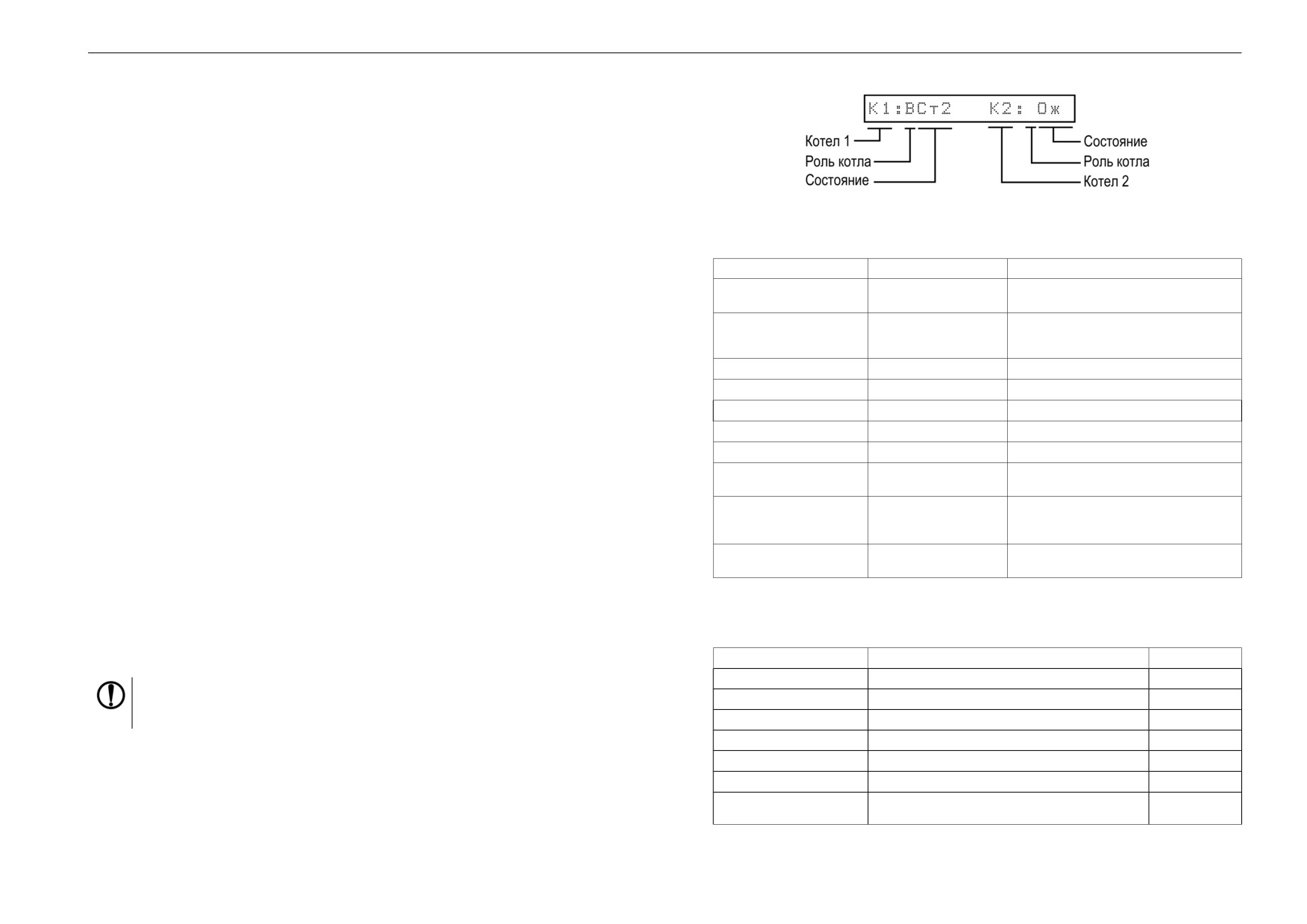

9.12 Индикация состояния котлов

9.13 Статистика наработки

10 Аварии

10.1 Контроль аварий

10.2 Защита

10.3 Журнал аварий

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предупреждающие сообщения

Введение

В данном руководстве применяются следующие предупреждения:

Настоящее руководство по эксплуатации предназначено для ознакомления

обслуживающего персонала с принципом работы, предварительной

ОПАСНОСТЬ

настройкой, конструкцией, работой и техническим обслуживанием блока

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе

автоматического управления котлами КТР-121.02.20, в дальнейшем по тексту

опасной ситуации, которая приведет к смерти или серьезной травме,

именуемого «контроллер» или «прибор».

если ее не предотвратить.

Подключение, настройка и техобслуживание прибора должны производиться

ВНИМАНИЕ

только квалифицированными специалистами после прочтения настоящего

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной

руководства по эксплуатации.

ситуации, которая может привести к небольшим травмам.

Контроллер КТР-121.02.20 выпускается в исполнениях:

ПРЕДУПРЕЖДЕНИЕ

КТР-121.220.02.20 - работа в сети переменного напряжения с номиналом

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально

230 В.

опасной ситуации, которая может привести к повреждению

имущества.

КТР-121.24.02.20 - работа в сети постоянного напряжения с номиналом

24 В.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные

советы и рекомендации, а также информацию для эффективной и

безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты

не будут нести юридическую ответственность и не будут признавать за собой какие-либо

обязательства в связи с любым ущербом, возникшим в результате установки или

использования прибора с нарушением действующей нормативно-технической документации.

Используемые термины и аббревиатуры

КЗР - клапан запорно-регулирующий.

МВХ - минимальное время хода.

ЖКИ - жидкокристаллический индикатор.

ПВХ - полное время хода.

ПИД - пропорционально-интегрально дифференциальный (регулятор).

НЗ - нормально-закрытый.

НО - нормально-открытый.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Назначение

Контроллер предназначен для управления каскадом из двух водогрейных

котлов.

ПРЕДУПРЕЖДЕНИЕ

Горелки на котлах должны обладать:

• функцией автоматического розжига с контролем

соответствующих параметров;

• внешним управлением по дискретным сигналам.

Алгоритм прибора обеспечивает:

• погодозависимое поддержание заданной температуры подачи в

общем трубопроводе (далее — температура сети);

• контроль давления подачи в общем трубопроводе (далее —

давление сети);

• контроль состояния котлов и равномерное распределение времени

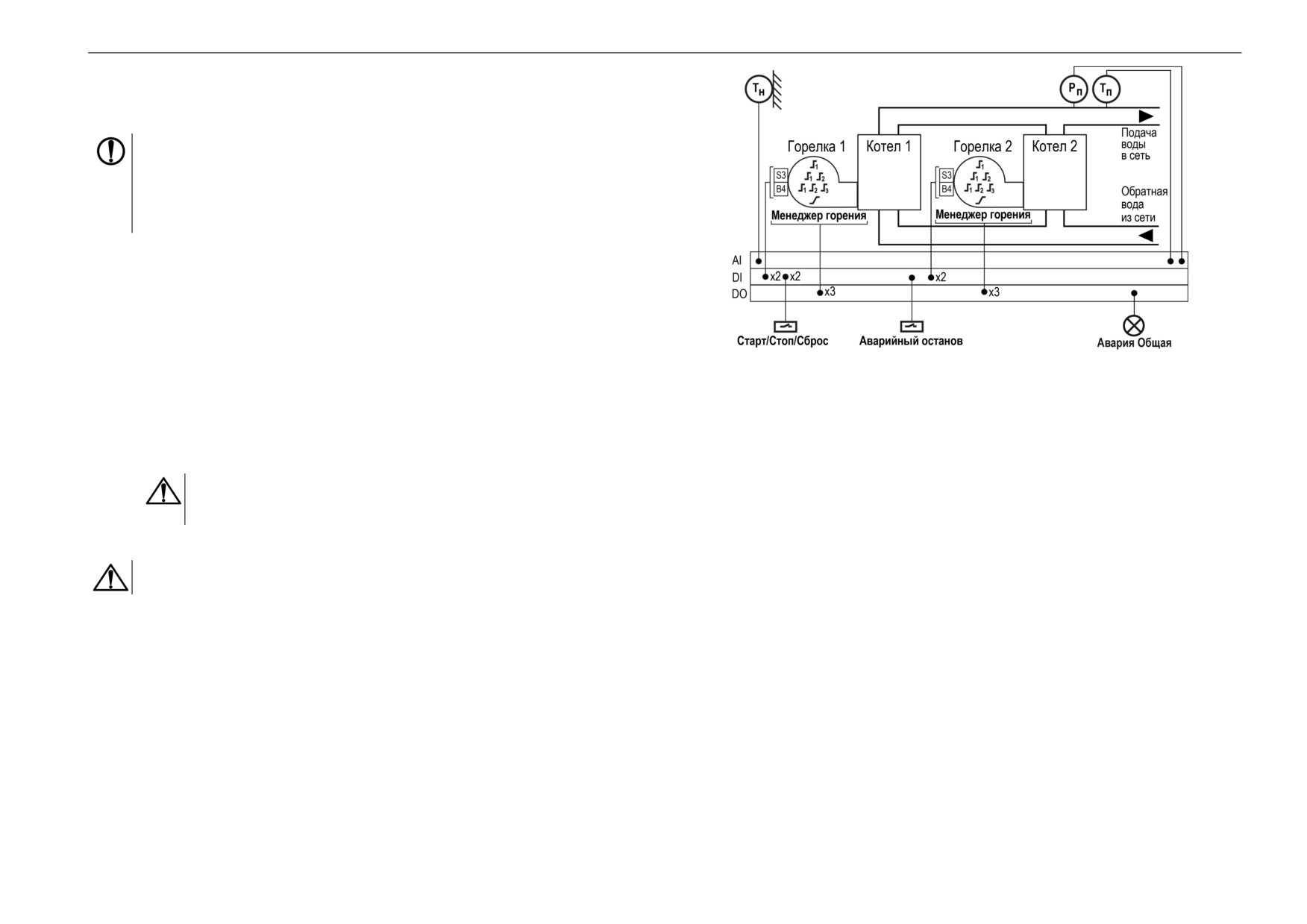

Рисунок 1.1 - Объект управления

наработки между ними;

Перечень входных сигналов:

• диспетчеризацию всех контролируемых событий и конфигурационных

параметров;

• Т_п — датчик температуры подачи воды в общем трубопроводе;

• при использовании модуля расширения ПРМ-1 прибор контролирует

• Р_п — датчик давления воды в общем трубопроводе;

общекотельные аварии и осуществляет их сигнализацию;

• Т_н — датчик температуры наружного воздуха;

ВНИМАНИЕ

• B4 — подтверждение розжига горелки котла;

Модуль расширения ПРМ-1 в комплект поставки прибора не

• S3 — сигнал аварии горелки котла (НО);

входит и приобретается отдельно.

• S3 — сигнал разрешения работы горелки котла (НЗ);

• управление ГВС и отоплением при использовании КТР-121.03.

• Аварийный останов — внешняя кнопка останова;

ВНИМАНИЕ

• Старт/Стоп — внешняя кнопка Старт/Стоп;

КТР-121.03 в комплект поставки не входит и приобретаются отдельно.

• Сброс — внешняя кнопка сброса аварий.

Прибор выпускается по ТУ 4218-016-46526536-2016.

Перечень выходных сигналов на менеджер горения:

• Т1Т2 — команда запуска первой ступени горелки котла;

• Т6Т7Т8 — команда запуска второй ступени горелки котла или

модуляция;

• Т9Т11 — команда запуска третьей ступени горелки котла;

• Авария общая — лампа сигнализации аварии.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.1

Наименование

Значение

2.1 Технические характеристики

КТР-121.220

КТР-121.24

Таблица 2.1 - Характеристики прибора

Тип датчиков

Pt1005/Pt100: α = 0,00385 1/°С

(-200...+ 850 °C);

Наименование

Значение

100M: α = 0,00426 1/°С

КТР-121.220

КТР-121.24

(-180...+200 °C);

Питание

4...20 мА;

NTC10K: R25 = 10 000

Диапазон напряжения питания

~ 94…264 В

= 19…30 В

(B25/100 = 3950 (-20… +125 °С))

(номинальное

120/230 В при

Предел допускаемой основной приведенной погрешности

Pt100/Pt1000: ± 0,5 %;

24 В)

47…63 Гц)

при измерении

100М: ± 1,0 %;

4…20 мА: ± 0,5 %;

Гальваническая развязка

Есть

NTC10K: ± 0,5 %

Электрическая прочность изоляции между входом питания

2830 В

1780 В

Дискретные выходы

и другими цепями

Количество выходных устройств, тип

8 э/м реле (НО)

Потребляемая мощность, не более

17 ВА

10 Вт

Коммутируемое напряжение в нагрузке:

Встроенный источник питания

Есть

—

для цепи постоянного тока, не более

30 В (резистивная нагрузка)

Выходное напряжение встроенного источника питания

24 ± 3 В

—

постоянного тока

для цепи переменного тока, не более

250 В (резистивная нагрузка)

Ток нагрузки встроенного источника питания, не более

100 мА

—

Допустимый ток нагрузки, не более

5 А при напряжении не более

Электрическая прочность изоляции между выходом питания

1780 В

—

250 В переменного тока

и другими цепями

и cos φ > 0,95;

3 А при напряжении не более

Дискретные входы

30 В постоянного тока

Количество входов

Гальваническая развязка

Групповая по 2 реле

(1-2; 3-4; 5-6; 7-8)

Напряжение «логической единицы»

159…264 В

15…30 В

(переменный

(постоянный

Электрическая прочность изоляции:

ток)

между другими цепями

2830 В

Ток «логической единицы»

0,75…1,5 мА

5 мА (при 30 В)

между группами выходов

1780 В

Напряжение «логического нуля»

0…40 В

-3…+5 В

Индикация и элементы управления

Подключаемые входные устройства

Датчики типа «сухой контакт»,

Тип дисплея

Текстовый монохромный ЖКИ с

коммутационные устройства

подсветкой, 2 × 16 символов

(контакты реле, кнопок и т. д.)

Индикаторы

Два светодиодных индикатора

Гальваническая развязка

Групповая, по 4 входа (1-4 и 5-8,

(красный и зеленый)

«общий минус»)

Кнопки

6 шт

Электрическая прочность изоляции:

Корпус

между группами входов

1780 В

Тип корпуса

Для крепления на DIN-рейку

2830 В

(35 мм)

между другими цепями

Габаритные размеры

123 × 90 × 58 мм

Аналоговые входы

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Количество входов

Масса прибора, не более (для всех вариантов исполнений)

0,6 кг

Время опроса входов

10 мс

Средний срок службы

8 лет

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Меры безопасности

2.2 Условия эксплуатации

Во время эксплуатации прибора открытые контакты клеммника находятся

под опасным для жизни напряжением. Прибор следует устанавливать в

Прибор предназначен для эксплуатации в следующих условиях:

специализированных шкафах, доступных только квалифицированным

• закрытые взрывобезопасные помещения без агрессивных паров и

специалистам.

газов;

Любые подключения к прибору и работы по его техническому обслуживанию

• температура окружающего воздуха от минус 20 до плюс 55 °С;

следует производить только при отключенном питании прибора и

• верхний предел относительной влажности воздуха: не более 80 % при

подключенных к нему устройств.

+35 °С и более низких температурах без конденсации влаги;

Не допускается попадание влаги на контакты выходного разъема и

• допустимая степень загрязнения 1 (несущественные загрязнения или

внутренние электроэлементы прибора. Прибор запрещено использовать в

наличие только сухих непроводящих загрязнений);

агрессивных средах с содержанием в атмосфере кислот, щелочей, масел

и т. п.

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации

прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.

4 Последовательность ввода в эксплуатацию

По устойчивости к механическим воздействиям во время эксплуатации

Для ввода в эксплуатацию следует:

прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008 (частота

1. Смонтировать прибор (см. раздел 6.1) и подключить входные/

вибрации от 10 до 55 Гц).

выходные цепи (см. раздел 6.2).

По устойчивости к воздействию атмосферного давления прибор относится к

2. Настроить параметры:

группе Р1 по ГОСТ Р 52931-2008.

• горелок и работы котлов в каскаде (см. раздел 9.11);

Прибор отвечает требованиям по устойчивости к воздействию помех в

• уставок регулирования (см. раздел 9.5);

соответствии с ГОСТ 30804.6.2-2013.

• защиты котлов (см. раздел 10.2);

По уровню излучения радиопомех (помехоэмиссии) прибор соответствует

• датчиков (см. раздел 9.1).

ГОСТ 30805.22-2013 (для приборов класса А).

3. Проверить правильность подключения исполнительных механизмов

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

и датчиков (см. раздел 8.5).

• для переменного тока в соответствии с требованиями

4. Запустить установку. Проверить сообщения об авариях (см.

ГОСТ 30804.4.11-2013 (степень жесткости PS2);

раздел 10.3).

• для постоянного тока в соответствии с требованиями

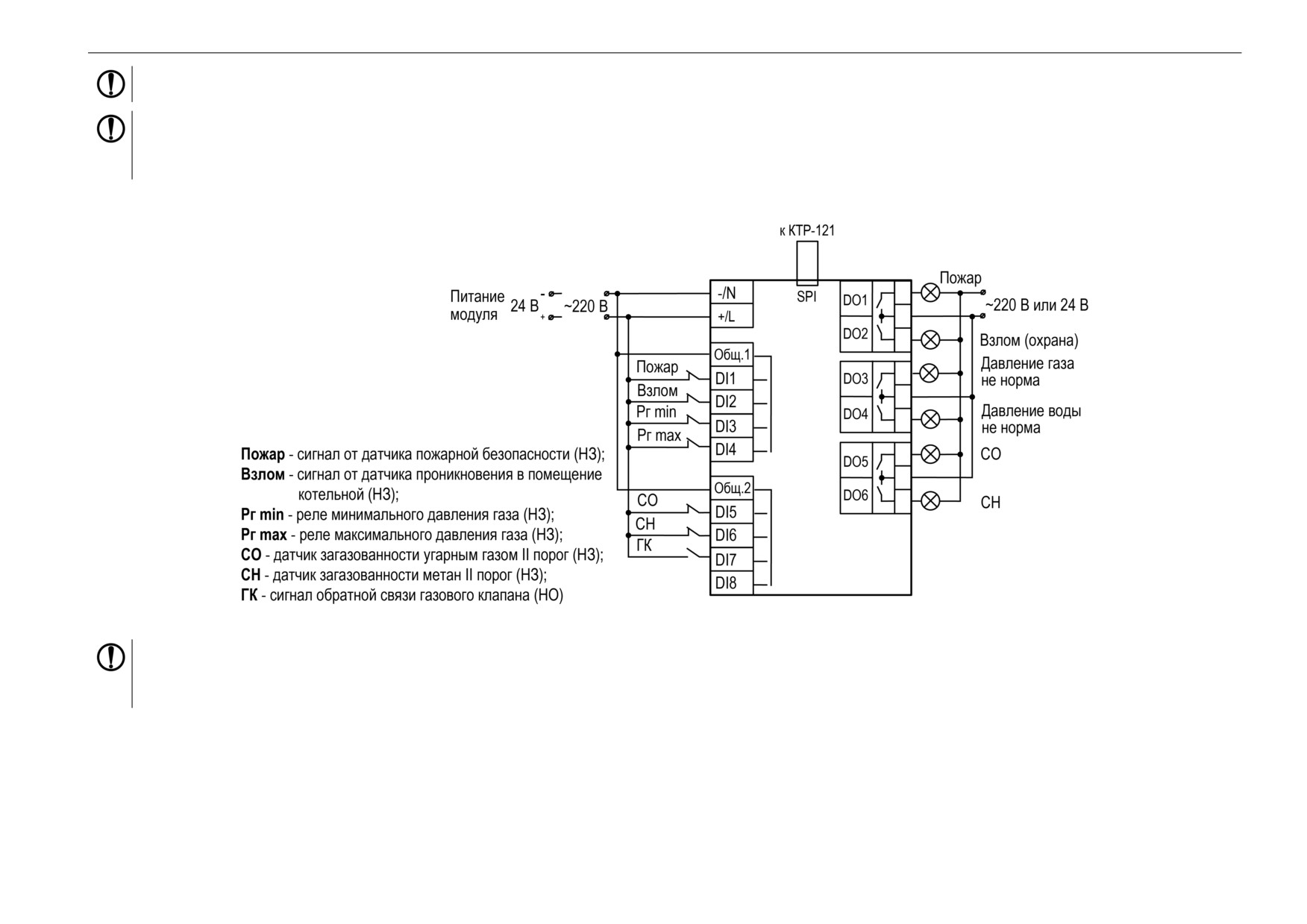

5. Если необходимо, подключить модуль расширения ПРМ-1 для

ГОСТ IEC 61131-2-2012 - длительность прерывания напряжения

контроля общекотельных аварий.

питания до 10 мс включительно, длительность интервала от 1 с и

более.

ПРЕДУПРЕЖДЕНИЕ

Модуль ПРМ-1 в предварительной настройке не нуждается.

3 Меры безопасности

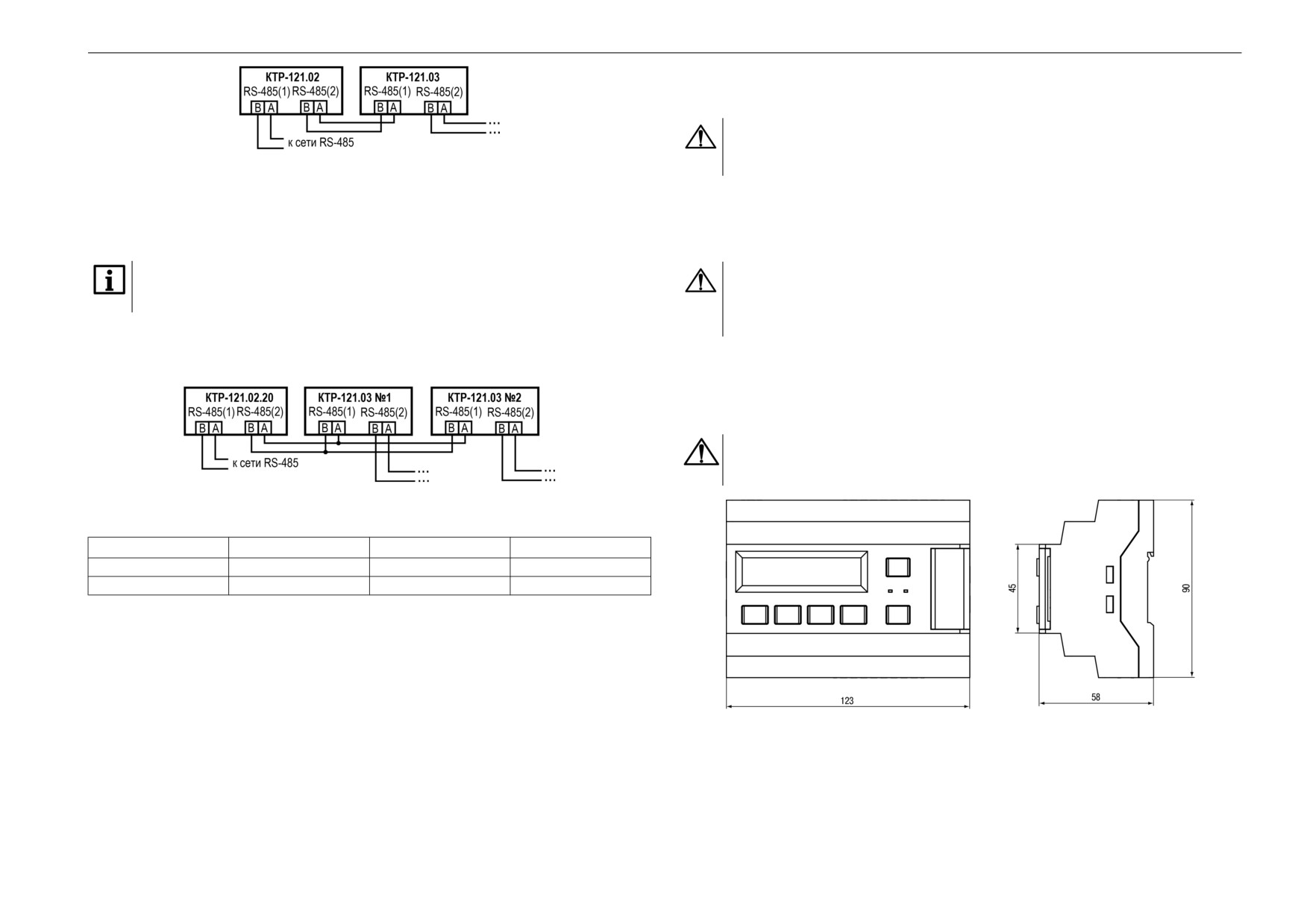

Внешнее управление

По способу защиты обслуживающего персонала от поражения электрическим

током, прибор относится к классу II ГОСТ IEC 61131-2-2012.

При объединении КТР-121.02

с КТР-121.03, алгоритм регулирования

автоматически адаптируется под условия обеспечения максимально

Во время эксплуатации, технического обслуживания и поверки прибора

экономичного и безопасного регулирования контуров отопления и ГВС.

следует соблюдать требования ГОСТ 12.3.019- 80, «Правил эксплуатации

электроустановок потребителей» и «Правил охраны труда при эксплуатации

Приборы поставляются с уже сконфигурированными настройками для связи.

электроустановок».

Достаточно только лишь объединить их по интерфейсу согласно схеме на

рисунке ниже, и устройства начнут совместную работу.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтаж и подключение

6.1 Установка

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что во время

Рисунок 5.1 - Подключение одного КТР-121.03 к КТР-121.02

транспортировки прибор не был поврежден.

Настройка сетевого адреса в КТР-121.03 может потребоваться в случае

Если прибор находился длительное время при температуре ниже минус

подключения двух устройств к одному КТР-121.02.20 для многоконтурной

20 ° С, то перед включением и началом работ необходимо выдержать его в

системы. В этом случае следует задать для второго контроллера КТР-121.03

помещении с температурой, соответствующей рабочему диапазону, в течение

адрес — 56. (см. раздел 11.1).

30 мин.

ПРИМЕЧАНИЕ

ОПАСНОСТЬ

КТР-121.02.20 настраивать не требуется. В нем уже заданы адреса

Во время монтажа следует использовать средства индивидуальной

опроса двух подчиненных КТР121-21.03. Первый - 48, второй - 56.

защиты и специальный электромонтажный инструмент с

изолирующими свойствами до 1000 В.

Наличие связи между контроллерами можно проверить по строке «КТР-02:

Норма» на экране текущих аварий каждого подчиненного прибора КТР-

Во время размещения прибора следует учитывать меры безопасности из

121.03.

раздела 3.

Прибор следует монтировать в шкафу, конструкция которого обеспечивает

защиту от попадания в него влаги, грязи и посторонних предметов.

ВНИМАНИЕ

Питание каких-либо устройств от сетевых контактов прибора

запрещается.

Рисунок 5.2 - Подключение двух КТР-121.03 к КТР-121.02

Таблица 5.1 - Заводские настройки интерфейсов

Интерфейс

КТР-121.01.10

КТР-121.02.20

КТР-121.03

RS-485-1

SLAVE

RS-485-2

SLAVE

MASTER

SLAVE

Рисунок 6.1 - Габаритный чертеж прибора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтаж и подключение

Рисунок 6.2 - Монтаж и демонтаж прибора

Для монтажа прибора на DIN-рейке следует:

1. Подготовить на DIN-рейке место для установки прибора в

соответствии с размерами прибора (см. рисунок 6.1).

2. Вставив отвертку в проушину, оттянуть защелку (см. рисунок 6.2, 1).

3. Прижать прибор к DIN-рейке (см. рисунок 6.2, 2). Отверткой вернуть

защелку в исходное положение (см. рисунок 6.2, 3)

4. Смонтировать внешние устройства с помощью ответных клеммников

из комплекта поставки.

Демонтаж прибора:

1. Отсоединить съемные части клемм от прибора (см. рисунок 6.3).

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от DIN-рейки.

Рисунок 6.3 - Отсоединение съемных частей клемм

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Монтаж и подключение

ПРЕДУПРЕЖДЕНИЕ

Контакты внешней кнопки Старт/Стоп должны быть фиксируемые.

ПРЕДУПРЕЖДЕНИЕ

В случае необходимости вместо сигнала «Авария горелки» можно использовать сигнал разрешающей цепи из НЗ контактов.

В качестве источника сигнала аварийного останова котельной может служить как внешняя кнопка аварии, так и сигналы общекотельных аварий

(«Пожар», «Загазованность» и пр.).

Для контроля общекотельных аварий следует подключить модуль расширения ПРМ.

Рисунок 6.5 - Схема подключения к ПРМ-1 сигналов общекотельных аварий

ПРЕДУПРЕЖДЕНИЕ

Номинальное напряжение питания прибора соответствует номинальному напряжению питания входов. При работе прибора в сети постоянного

напряжения с номиналом 24 В, сигналы переменного напряжения номиналом 230 В рекомендуется развязывать с дискретными входами через

промежуточное реле.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Индикация и управление

7.1 Основные элементы управления

На лицевой панели прибора расположены элементы индикации и управления

(см. рисунок 7.1):

• двухстрочный шестнадцатиразрядный ЖКИ;

• два светодиода;

• шесть кнопок.

Для редактирования значений следует:

Нажатием кнопки

выбрать нужный параметр (выбранный параметр

Рисунок 7.1 - Лицевая панель прибора

начинает мигать).

С помощью кнопок

установить нужное значение. Во время

Таблица 7.1 - Назначение кнопок

работы с числовыми параметрами комбинация кнопок

Кнопка

Назначение

меняет редактируемый разряд.

Смещение видимой области вверх или вниз.

Перемещение по пунктам меню

Возможные варианты действия с измененным значением:

Применяется в комбинациях с другими кнопками. При

удержании более 6 секунд - переход в системное

• для сохранения следует нажать кнопку

;

меню

• для сохранения и перехода к следующему параметру следует

Выбор параметра

нажать

Сохранение измененного значения

Для отмены введенного значения следует нажать

Выход/отмена. При удержании более 6 секунд выход

из системного меню. Возврат на Главный экран

Переход с Главного экрана в меню

Переход в меню Аварии

Изменение редактируемого разряда (выше или ниже)

или

Таблица 7.2 - Назначение светодиодов

Режим

Светодиод «Работа»

Светодиод «Авария»

Режим Стоп

—

Режим Работа

Светится

—

Тест Вх/Вых

—

Мигает

Авария

—

Светится

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Индикация и управление

7.2 Главный экран

ПРЕДУПРЕЖДЕНИЕ

Таблица 7.3 - Главный экран (ступенчатая горелка)

Команда запуска/останова алгоритма с главного экрана прибора и

команда запуска/останова алгоритма с внешней кнопки работает по

Экран

Описание

приоритету последней команды. Но в случае сброса питания, прибор

Работа Тпр 80.5

Режим работы и текущая измеренная температура подачи, °С

переходит в режим, который определен внешней кнопкой управления.

Уст.:70.5<..<85.5

Температурный диапазон регулирования, °С

На главном экране прибора отображается вся необходимая для работы

Ступ +: 5 сек*

Время до подключения/отключения ступени/котла, с

информация. Для просмотра всей информации на дисплее следует менять

Стаб -: 13 сек*

Время стабилизации - задержка расчета интеграла на

подключение/отключение ступени/котла, с

положение строк индикации нажатием кнопок

. Внешний вид главного

Управление: Пуск

Переключения режимов Пуск/Стоп

экрана представлен в таблицах ниже.

Рпр 5.2

Текущее давление теплоносителя в подающем трубопроводе

ПРИМЕЧАНИЕ

Тнар 15

Текущая температура наружного воздуха

* Параметры отображаются поочередно, заменяя друг друга, в

зависимости от текущего состояния системы.

К1:ВСт2 К2: Ож

Роль котлов 1, 2 и их состояние

Аварии ->ALT+OK

Для перехода к меню Аварий нажать сочетание клавиш

Меню ->ALT+SEL

Для возвращения к меню нажать сочетание клавиш

Таблица 7.4 - Главный экран (модулируемая горелка)

Экран

Описание

Работа Тпр 65.5

Режим работы и текущая измеренная температура подачи, °С

Уст.: 70.5

Температурный уставка регулирования, °С

Мощн: 50 %

Текущая мощность ПИД-регулятора, %

Управление: Пуск

Переключения режимов Пуск/Стоп

Рпр 5.2

Текущее давление теплоносителя в подающем трубопроводе

Тнар 15

Текущая температура наружного воздуха

К1:В80 К2: Ож

Роль котлов 1, 2 и их состояние

Аварии ->ALT+OK

Для перехода к меню Аварий нажать сочетание клавиш

Меню ->ALT+SEL

Для возвращения к меню нажать сочетание клавиш

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Индикация и управление

7.4 Общая информация

Наименование модификации прибора, версию программного обеспечения и

Таблица 7.6 - Меню/Информация/Общая

дате ее релиза можно найти в Меню → Информация → Общая.

Экран

Описание

ПРЕДУПРЕЖДЕНИЕ

Информация

Данная информация понадобится для обращения в техническую

поддержку или для проверки актуальности установленного программного

КТР-121.02.20

Наименование модификации прибора

обеспечения.

Версия: 2.06

Версия программного обеспечения

от 05.03.20

Дата релиза программного обеспечения

7.5 Сброс настроек

Параметры прибора можно вернуть к заводским значениям с помощью команды

Таблица 7.7 - Меню/Настройки/Сброс настроек

в меню Сброс настроек.

Экран

Описание

Диапазон

ВНИМАНИЕ

Сброс настроек

Нет,

Данная команда не распространяется на значения паролей, параметры

Сброс настроек на заводские значения

Да

даты и времени и сетевые настройки прибора.

на заводские:Нет

7.6 Пароли

С помощью пароля можно ограничить доступ к определенным группам настроек

Таблица 7.8 - Пароли

(Меню → Настройки → Пароли).

Экран

Описание

ПРЕДУПРЕЖДЕНИЕ

Пароли

Название экрана

По умолчанию пароли не заданы.

Пароль 1:

Пароль доступа в меню «Быстр.Настройка»

Пароли блокируют доступ:

Пароль 2:

Пароль доступа в меню «Настройки»

• Пароль 1 — к группе Быстр.Настройка;

Пароль 3:

Пароль доступа в меню «Тест Вх/Вых»

• Пароль 2 — к группе Настройки;

• Пароль 3 — к группе Тест Вх/Вых.

Для сброса паролей следует:

• перейти в Меню прибора;

• нажать комбинацию кнопок (

);

• набрать пароль 118 и подтвердить cброс.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Режимы работы

8.1 Общие сведения

После подачи питания и загрузки контроллер переходит в режим Стоп.

Прибор может работать в следующих режимах:

• Работа;

• Стоп;

• Тест;

• Авария.

Режим работы индицируется на экране.

Схема переходов между режимами представлена на рисунке 8.1.

Рисунок 8.1 - Схема переходов между режимами

8.2 Режим «Стоп»

В режиме Стоп контроллер не выдает управляющих сигналов, но контролирует

аварии.

ВНИМАНИЕ

Настройку прибора перед пуско-наладочными работами следует

производить в режиме Стоп.

Для перехода из режима Стоп в режим Работа следует переключить режимы

(Управление: Стоп → Старт) с главного экрана, либо подать команду на запуск

по сети. Обратный переход осуществляется аналогично.

8.3 Режим «Авария»

Режим «Авария» предназначен для обеспечения безопасности котельной. В

случае возникновения нештатной ситуации контроллер фиксирует причины

аварии, выдает аварийный сигнал на соответствующий выход. В данном

режиме поведение прибора определяется типом возникшей аварии и

настройками см. столбец «Реакция прибора» в таблице 10.4.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Режимы работы

8.5 Режим «Тест»

Продолжение таблицы 8.1

ВНИМАНИЕ

Экран

Описание

Диапазон

Режим Тест предусмотрен только для пусконаладочных работ. Не

Дискретные входы

рекомендуется оставлять контроллер в тестовом режиме без контроля

DI1: АварияК1 - 0*

Сигнал горелки о возникновении аварии

- Норма,

наладчика, это может привести к повреждению оборудования.

- Авария

DI1: Разр.РК1 - 0*

Сигнал на разрешение работы горелки

- Авария,

Данный режим предназначен для:

- Норма

DI2: РаботаК1 - 0

Сигнал горелки о подтверждении ее работы

- Авария,

• проверки работоспособности дискретных и аналоговых датчиков;

- Норма

• проверки встроенных реле;

DI3: АварияК2 - 0*

Сигнал горелки о возникновении аварии

- Норма,

- Авария

• правильности подключения исполнительных механизмов.

DI3: Разр.РК2 - 0*

Сигнал на разрешение работы горелки

- Авария,

- Норма

Для перехода в режим тест следует:

DI4: РаботаК2 - 0

Сигнал горелки о подтверждении ее работы

- Авария,

- Норма

1. Перевести контроллер в режим Стоп,

DI5: Ав Кнопк - 0

Кнопка аварийного останова котельной

- Авария,

внешней кнопкой Старт/Стоп либо через меню прибора.

«Аварийный стоп»

- Норма

DI7: Кн.Старт - 0

Кнопка «Старт/Стоп» котельной

- Стоп,

2. Открыть экран Тест Вх/Вых.

- Старт

DI8: Кн.Сброс - 0

Кнопка «Сброс аварий»

- Норма,

3. Перевести прибор в режим Тест, выбрав значение «Активен»

- Сбросить

в параметре Режим (Меню → Настройки → Тест Вх/Вых).

Аналоговые входы

ПРЕДУПРЕЖДЕНИЕ

AI1: Тпр 76,7 °С

Текущая температура теплоносителя сети

0…500

Тест запускается только при остановке контуров.

AI3: Рпр 5,36

Текущее давление теплоносителя сети

0…100

AI4: Тнар - 10,6 °С

Текущая температура наружного воздуха

-100…100

Таблица 8.1 - Экраны тестирования входов/выходов

Далее: ALT

Для перехода к следующему меню нажать

Экран

Описание

Диапазон

+ВнизНазад-> ESC

сочетание клавиш

Тест Вх/Вых

Для выхода из меню нажать кнопку

Режим: Не акт.

Переход в тестовый режим

0 - Не активен,

Дискретные выходы ПРМ

1 - Активен

DO1: Ав.Пожар - 0

Сигнал на включение лампы «Пожар»

0 - Не активен,

Дискретные выходы

1 - Активен

DO1: РозжигК1 - 0

Сигнал запроса на розжиг первой горелки

0 - Не активен,

DO2: Ав.Охран - 0

Сигнал на включение лампы «Взлом»

0 - Не активен,

1 - Активен

DO2: РозжигК2 - 0

Сигнал запроса на розжиг второй горелки

0 - Не активен,

DO3: Ав.Ргаза - 0

Сигнал на включение лампы «Давление газа не в

0 - Не активен,

1 - Активен

норме»

1 - Активен

DO3: К1 1ст - 0

Сигнал на включение первой ступени горелки № 1

0 - Не активен,

DO4: Ав.Рпр - 0

Сигнал на включение лампы «Давление сети не в

0 - Не активен,

1 - Активен

норме»

1 - Активен

DO4: К1 2ст - 0

Сигнал на включение второй ступени горелки № 1

0 - Не активен,

1 - Активен

DO5: Ав.СО - 0

Сигнал на включение лампы «Загазованность

0 - Не активен,

СО»

1 - Активен

DO5: К2 1ст - 0

Сигнал на включение первой ступени горелки № 2

0 - Не активен,

1 - Активен

DO6: Ав.СН - 0

Сигнал на включение лампы «Загазованность

0 - Не активен,

СН»

1 - Активен

DO6: К2 2ст - 0

Сигнал на включение второй ступени горелки № 2

0 - Не активен,

1 - Активен

DO7: Ав.НасС - 0

Сигнал на включение лампы «Авария сетевых

0 - Не активен,

насосов»

1 - Активен

DO8: АвОбщ - 0

Сигнал на включение лампы «Авария общая»

0 - Не активен,

1 - Активен

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Режимы работы

Продолжение таблицы 8.1

Экран

Описание

Диапазон

DO8: Ав.НасП - 0

Сигнал на включение лампы «Авария насосов

0 - Не активен,

подпитки»

1 - Активен

Дискретные входы ПРМ

DI1: Пожар - 0

Датчик пожара

0 - Авария,

1 - Норма

DI2: Охрана - 0

Датчик проникновения

0 - Авария,

1 - Норма

DI3: minРгаза - 0

Давление газа мало

0 - Авария,

1 - Норма

DI4: maxРгаза - 0

Давление газа велико

0 - Авария,

1 - Норма

DI5: Ав.СО - 0

Датчик загазованности СО

0 - Авария,

1 - Норма

DI6: Ав.СН - 0

Датчик загазованности СН

0 - Авария,

1 - Норма

DI7: Газ кл. - 0

Положение газового клапана

0 - Закрыт,

1 - Открыт

Назад: ALT

Для перехода к предыдующему меню нажать

+ВнизВыход-> ESC

сочетание клавиш

Для выхода из меню нажать кнопку

ПРИМЕЧАНИЕ

* Параметр может отсутствовать, в зависимости от выбранного типа

сигнала.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.1 Измерение температуры и давления

Прибор работает с резистивными датчиками температуры типа — PT1000,

Таблица 9.1 - Меню/Настройки/Входы

PT100, 100М и NTC10K (см. таблицу 2.1).

Экран

Описание

Диапазон

Тип датчика задается для каждого входа отдельно.

Настройка входов

Если измеренное значение отличается от фактического, то рекомендуется

Тпр: PT1000

Тип датчика температуры прямой воды

PT1000,

ввести корректировку Сдвиг (для каждого входа задается отдельно):

PT100,

100М,

NTC10K

Сдвиг: 0,000

Корректировка измеренного значения

-100...100

Для корректного измерения давления следует настроить пределы

Рпр

преобразования токового сигнала

4… 20 мА в пользовательские единицы

20мА: 10

Верхняя граница измерения (давление прямой

0...100

измерения (МПа, бар, атм. и т. п.).

воды)

Функция измерения и контроля давления на подаче активируется параметром

4мА: 0,000

Нижняя граница измерения (давление прямой

0...100

Меню → Настройки → Тип схемы → Контр Рпр.

воды)

Сдвиг: 0,000

Корректировка измеренного значения

-100...100

Выбор типа дискретного сигнала на входах DI1

и DI3

определяет тип

подключенной цепи:

Тнар: PT1000

Тип датчика температуры наружного воздуха

PT1000,

PT100,

• НО контакт - «Авария котла» (DI 1/3: АварияК);

100М,

NTC10K

• Последовательность НЗ контактов - «Разрешающая цепь» (DI 1/3: Разр.

Сдвиг: 0,000

Корректировка измеренного значения

-100...100

РК).

DI 1: Разр.РК

Режим работы дискретных входов № 1 и № 3

Разр.РК,

Сигнал

«Авария горелки» предполагает наличие активного сигнала на

АварияК

дискретных входах DI1 или DI3 при возникновении аварии. Отсутствие сигнала

Сброс

Режим сброса аварии котла

Ручной,

на входах DI1 и DI3 в режиме работы свидетельствует о нормальной работе

Автомат

горелок. Авария горелки (S3) может быть сброшена автоматически или вручную.

DI Вр.Флтр: 1,5 сек

Время фильтра дискретных сигналов на входах,

1,5...5

Режим сброса аварии горелки выбирается в параметре Сброс (Меню →

Настройки → Входы).

Выход -> ESC

Для выхода из меню нажать кнопку

«Разрешающая цепь» предполагает наличие активного сигнала на дискретных

входах DI1 и DI3 в режиме работы. Отсутствие сигнала на входах DI1 и DI3 в

режиме работы свидетельствует о недоступности горелки для запуска. Горелка

автоматически возвращается в работу, если на входе DI1 появился активный

сигнал.

Для всех дискретных входов настройка времени фильтра Вр.Флтр позволяет не

обрабатывать сигналы дребезга контактов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.3 Запуск котельной

После получения команды на запуск прибор запускает горелку ведущего котла.

Пока от горелки не пришло подтверждение о успешном розжиге, на главном

экране отображается

- РГ

(Розжиг). После подтверждения розжига, в

зависимости от типа горелки и текущего значения температуры подачи,

индикация данного состояния на главном экране будет соответствовать статусу:

Ст1, Ст2, Ст3 или XXX, где ХХХ текущее значение мощности ПИД-регулятора

(подробнее см. раздел 9.12).

ПРИМЕЧАНИЕ

По умолчанию функция контроля розжига горелки отключена. Для

включения функции необходимо в параметре Вр.розжига (Меню →

Настройки → Защита) задать время розжига горелки.

Рисунок 9.1 - Алгоритм запуска

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.4 Холодный пуск

ПРЕДУПРЕЖДЕНИЕ

Таблица 9.3 - Меню/Настройки/Защита

Данный режим не доступен для одноступенчатых горелок.

Экран

Описание

Диапазон

Плавный розжиг «холодного» котла осуществляется с помощью удержания

Время ожидания появления подтверждения

0 - Откл,

Вр.розжига: 0 сек

горелки на минимальной мощности в течение заданного времени прогрева.

работы горелки, с

0...180

Холодным считается котел, который не работал более заданного времени

Время ограничения горелки на минимальной

1...600

Вр.Прогрева: 10 мин

остывания (Меню → Настройки → Защита → Вр. Остывания). На главном

мощности, мин

экране индикация данного режима отображается как ХП. Прогретым считается

Вр.Остывания: 4ч

Время по истечению которого котел считается

0 - Откл,

котел, который на минимальной мощности проработал более заданного

остывшим, ч

1...72

времени прогрева (Меню → Настройки → Защита → Вр.Остывания).

Выход -> ESC

Для выхода из меню нажать кнопку

ПРИМЕЧАНИЕ

По умолчанию узел контроля холодного пуска отключен. Его можно

включить в настройках прибора, задав время остывания котла отличным

от нуля в параметре Вр.Остывания (Меню → Настройки → Защита). В

этом случае контроллер не ограничивает мощность работы котла при

запуске «холодного» котла.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.5 Регулирование температуры

Прибор подогревает воду в котле, управляя ступенчатой или модулируемой

Таблица 9.4 - Экран быстрых настроек для ступенчатых горелок

горелками (Меню → Настройки → Тип схемы → Горелка). В процессе работы

прибор автоматически определяет, какое количество котлов и какую выходную

Экран

Описание

Диапазон

мощность следует задействовать для достижения заданной температуры воды

Быстр. Настройка

в общем коллекторе.

Нижняя граница диапазона регулирования

0...500

Тпр min: 80,0

температуры на подаче, °С

Скорость реакции на просадку температуры настраивается шкалой управления

Тпр max: 90,0

Верхняя граница диапазона регулирования

0...500

(Меню → Быстрые настройки → Скорость реакции).

температуры на подаче, °С

Крайнее левое положение индикатора на шкале соответствует наиболее

Скорость реакц:

быстрой реакции, но менее точному регулированию. С каждым последующим

[*****

]

Шкала задания скорости реакции регулятора

смещением шкалы вправо, скорость реакции уменьшается, но увеличивается

Резко Плавно

точность.

ПРЕДУПРЕЖДЕНИЕ

Значения, близкие к крайнему левому положению, рекомендуется

выбирать для небольших малоинерционных котельных суммарной

мощностью менее 1 МВт. Значения, близкие к крайнему правому

положению, рекомендуются выбирать для высокоинерционных и мощных

котлоагрегатов суммарной мощностью более 1 МВт.

Индикация Пользовательские на шкале управления, свидетельствует о

Таблица 9.5 - Экран быстрых настроек для модулируемых горелок

заданных значениях ПИД-коэффициентов численным способом.

Экран

Описание

Диапазон

Скорость реакции на просадку температуры также настраивается численными

Быстр. Настройка

способом

- параметрами интеграла подключения и отключения для

Тпр:

85,0

Уставка регулирования температуры на подаче, °

0...500

ступенчатой горелки или ПИД-коэффициентами для модулируемой горелки (см.

Приложение Настройка регулятора ).

Мощн.Вкл.Гор20

Мощность горелки, соответствующая малому

0...50

горению

В зависимости от типа выбранных горелок на экране отображается один из двух

вариантов быстрой настройки.

Скорость реакц:

[*****

]

Бар задания скорости реакции регулятора

ПРЕДУПРЕЖДЕНИЕ

Тип горелок выбирается в разделе Меню → Настройки → Тип схемы →

Резко Плавно

Горелка.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.6 Ступенчатая горелка

Числовой способ задания температурно-временного интеграла позволяет

настраивать раздельно скорости реакции на подключения ступени и

отключение.

Если в режиме Работа температура сети становится меньше нижней границы

диапазона (Т_прmin), то интеграл подключения начинает накапливаться. Как

только значение интеграла становится равным заданному в настройках

значению (Интег +), подключается дополнительная ступень.

ПРИМЕЧАНИЕ

Контроллер может работать с трехступенчатой горелкой.

Если температура сети становится больше нижней границы диапазона, то

накопленное значение интеграла сбрасывается. Если температура сети

превышает верхнюю границу диапазона (Т_прmax), то интеграл отключения

начинает накапливаться. Как только значение интеграла станет равным

заданному в настройках значению

(Интег —), ступень отключается. Если

температура сети становится меньше верхней границы диапазона, то

накопленное значение интеграла сбрасывается.

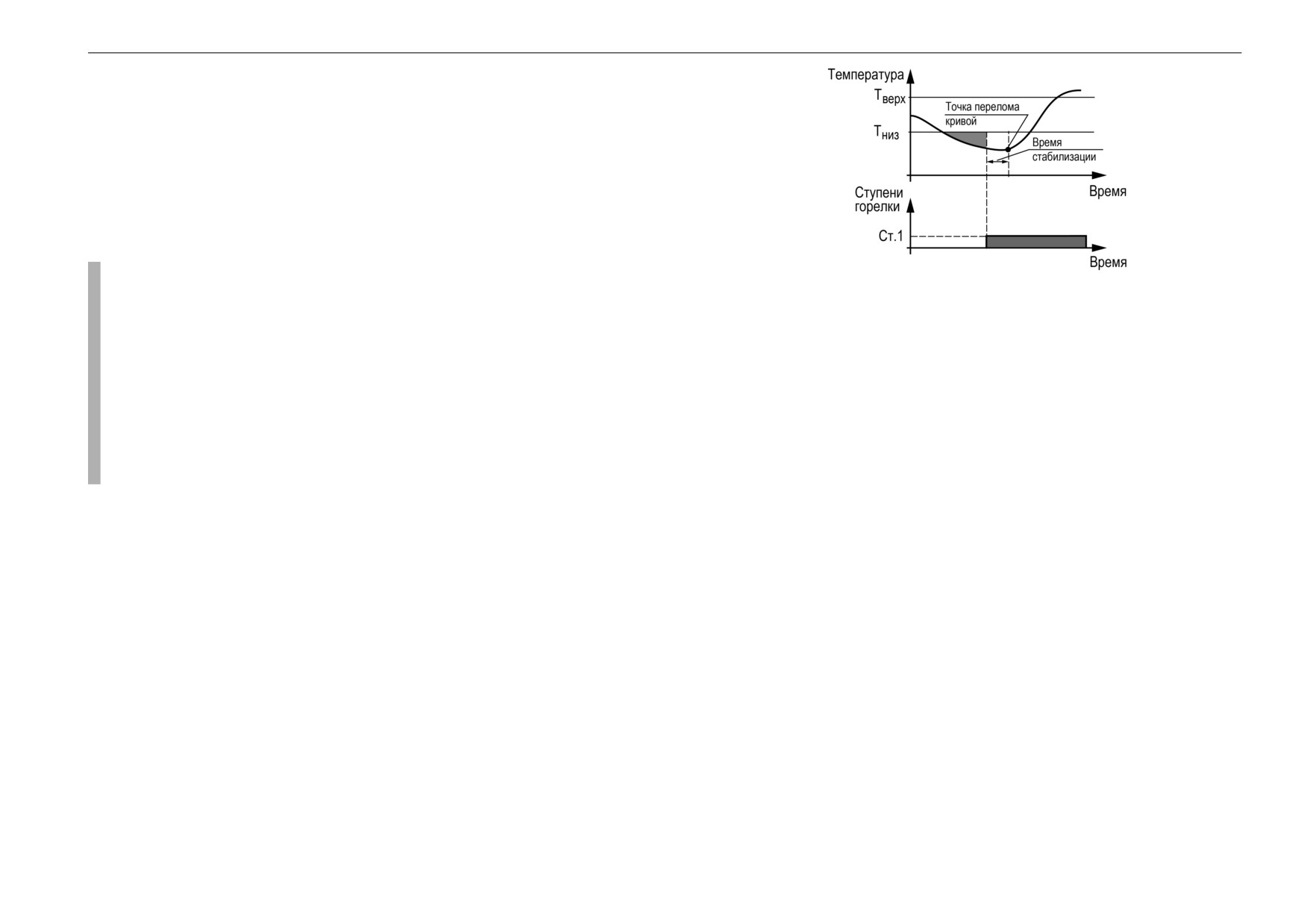

Рисунок 9.2 - Регулирование температуры

С целью предупреждения тактования котла начало расчета интеграла

подключения или интеграла отключения производится с задержкой Вр. Стаб.

Таблица 9.6 - Меню/Настройки/Регулирование

Время стабилизации отсчитывается при каждом подключении или отключении

Экран

Описание

Диапазон

ступени котла.

Регулирование

Время стабилизации на подключение ступени, можно задать отличным от

Тпр max: 80,0

Верхняя рабочая граница прямой воды, °С

0…500

времени стабилизации на отключение ступени.

Нижняя рабочая граница прямой воды, °С

0…500

Тпр min: 70,0

ПРЕДУПРЕЖДЕНИЕ

Интег+: 420,0

Значение температурно-временного

0…9999

интеграла, по достижении которого ступень

При перегреве теплоносителя до значения предупредительной

включается

сигнализации Т_прсиг. контроллер снижает выходную мощность до первой

Интег-: 420,0

Значение температурно-временного

0…9999

ступени или номинальной мощности.

интеграла, по достижении которого ступень

отключаются

Вр.Стаб+: 11с

Задержка начала расчета интеграла на

0…200

подключение ступени, c

Вр.Стаб-: 11с

Задержка начала расчета интеграла на

0…200

отключение ступени, c

Выход -> ESC

Для выхода из меню нажать кнопку

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

Рекомендуется задавать время Вр.Стаб, равное времени изменения перелома

кривой нагрева от момента включения ступени горелки (см. рисунок 9.3).

Значение интеграла задается с учетом:

• предельного температурного отклонения от границ диапазона

регулирования;

• времени реакции на вышеуказанное отклонение.

Для удобства на главный экран выведен параметр для отображения времени,

оставшегося до подключения или отключения ступени (Ступ + и Ступ —). А

также время до окончания стабилизации (Стаб+ и Стаб-).

Пример

Рисунок 9.3 - Принцип определения Вр.Стаб

Допускается отклонение от нижней границы диапазона регулирования на

величину не более 6 ° С. Максимальное время до включения следующей

ступени при данной просадке - не более 60 с.

Задавать минимальное значение интеграла включения следует как:

(6 × 60) / 2 = 180.

Допускается превышение над верхней границей диапазона регулирования не

более, чем на 3 ° С. Максимальное время до отключения предыдущей

ступени при данном перегреве - не более 20 с.

Задавать минимальное значение интеграла выключения следует как:

(3 × 20) / 2 = 30.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.8 Модулируемая горелка

Регулятор распределяет мощности выходного сигнала согласно

последовательности, изображенной на рисунке 9.6.

На рисунке цифрами обозначены:

•

1 — старт работы котла. Розжиг котла 1 (20 % — минимальная величина

мощности работы горелки при ее розжиге, 20-100 % — модулируемый

диапазон);

•

2 — прибор получает подтверждение розжига горелки и начинает

увеличивать мощность 1 котла;

•

3 — мощность котла 1 дошла до максимума, прибор запускает горелку

котла 2. Контроллер получает подтверждение розжига горелки и

начинает увеличивать мощность котла. Уменьшается мощность работы

котла 1 до оптимальной величины (по умолчанию задано 80 %, параметр

Меню → Настройки → Каскад котлов → Ном.Мощн);

•

4 — суммарная мощность обоих котлов равняется 160 % (80 % у котла 1

и 80 % у котла 2). Контроллер начинает увеличивать до максимума

мощность обоих котлов одновременно;

•

5 — температура подачи достигает нужного значения (задается в

параметре Т_пр), и прибор начинает выполнять обратную

последовательность по отключению каскада;

•

6 — в данной точке котел 2 выходит на минимальную мощность;

Рисунок 9.6 - Работа модулируемой горелки

•

7 — прекращается работа котла 2, снимается сигнал запроса на розжиг;

•

8 — в данной точке котел 1 выходит на минимальную мощность;

Таблица 9.7 - Меню/Настройки/Регулирование

•

9 — прекращается работа котла 1, снимается сигнал запроса на розжиг.

Экран

Описание

Диапазон

Качество регулирования температуры сети определяются параметрами

Регулирование

коэффициентов ПИД-регулятора, задаваемых в настройках прибора

Тпр:

85,0

Уставка температуры прямой воды, °С

0…500

(Настройки → Регулирование → Кп, Ти, Тд). Значение полного времени хода

Зона Нечув: 5,0

Зона нечувствительности прямой воды, °С

0…9

сервопривода горелки (Меню → Настройки → Регулирование → Вр. Хода

ПИД КП:

5,0

Пропорциональный коэффициент ПИД-

0…9999

Сервопр Полное) должно соответствовать фактическому времени

регулятора

перемещения сервопривода задвижки от закрытого положения до открытого. От

ПИД Ти:

60,0

Время интегрирования ПИД-регулятора, с

0…9999

данных настроек зависит точность расчета управляющих импульсов, что в

ПИД Тд:

0,0

Время дифференцирования ПИД-регулятора,

0…9999

значительной степени влияет на точность работы регулятора.

Устанавливаемое время работы относится только к диапазону модулирования.

Мощн.Вкл.Гор: 20

Мощность горелки соответствующая малому

0...50

горению, %

Пример

Вр.Хода Сервопр:

Время полного хода сервопривода (90°) - 15 секунд, минимальное открытое

Полное:

60с

Полное время хода сервопривода, с

10…180

положение сервопривода

20°. Максимальное открытое положение

Мин-е:

5,0с

Минимальное время хода сервопривода

0,3…100

сервопривода - 80°.

горелки, с

Модулируемое полное время хода задвижки рассчитывается следующим

образом: (15 ∙ (80 - 20) ÷ 90) = 10 с.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.9 Погодозависимое регулирование

Функция погодозависимого регулирования активируется во время настройки

типа схемы (Меню → Настройки → Тип схемы → Погодозависимость). В

приборе предусмотрены следующие виды погодозависимого регулирования:

Сдвиг и Уставка.

Сдвиг - коррекция уставок при различных значениях уличной температуры.

Предназначен для закрытых сетевых контуров.

Температура сети регулируется по уставке со сдвигом значения. Значение

сдвига уставки (Т_сдвг) является переменной величиной и вычисляется прибором,

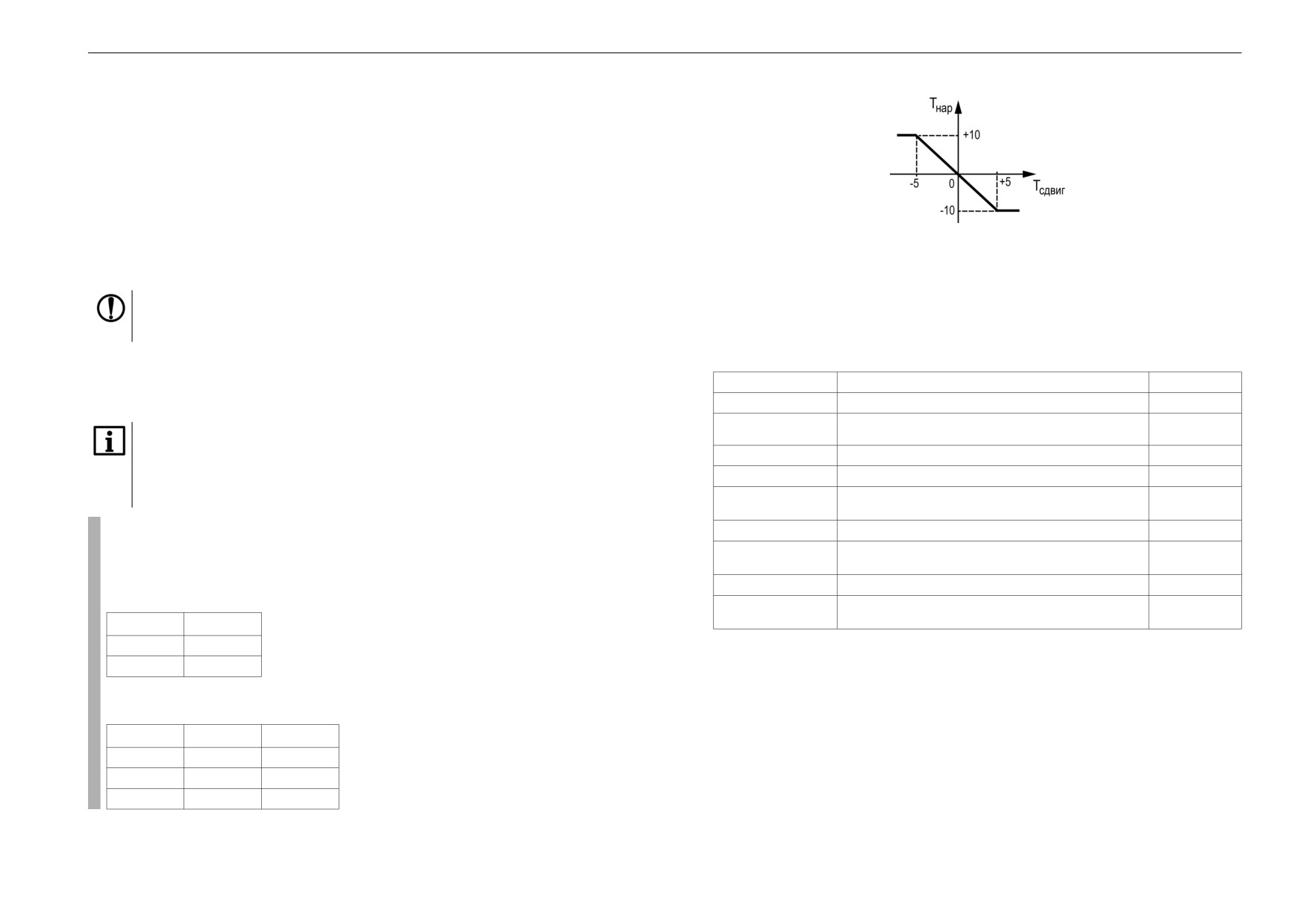

Рисунок 9.7 - График зависимости температуры сдвига от

исходя из текущей температуры наружного воздуха по графику сдвига: Т_сдвг =

наружной температуры

f(Т_нар).

ПРЕДУПРЕЖДЕНИЕ

В случае использования ступенчатой горелки сдвиг значения

применяется для обеих границ диапазонов регулирования.

Уставка

- режим в котором в настройках задается график отопления.

Таблица 9.8 - Меню/Настройки/Погодозависимость

Предназначен для систем с открытым сетевым контуром

(отопительным

Экран

Описание

Диапазон

контуром). Гистерезис отопительного графика определяется параметром Зона

нечув. (задается в Меню → Настройка → Регулирование).

Погодозав-ть

Режим: Сдвиг

Режим коррекции при погодозависимости

Сдвиг,

ПРИМЕЧАНИЕ

Уставка

Для компенсации возможных резких изменений температуры функция

Тнар Тсдвг

скорости пересчета графика погодозависимого регулирования имеет

1) -40,0 10,0

Температура наружного воздуха, точка № 1, °С

-100...+100

программное ограничение 12 °С в минуту. При изменении параметров

графика текущая уставка рассчитывается с задержкой.

Коррекция температуры прямой сетевой воды,

-100...+100

точка 1, °С

Пример

2) 0,0 0,0

Температура наружного воздуха, точка № 2

-100...+100

Коррекция температуры прямой сетевой воды,

-100...+100

Есть двухступенчатая горелка с настроенными диапазонами регулирования

точка 2, °С

Т_низ

= 60 и Т_верх = 70. На рисунке 9.7 задан график из двух точек со

3) 10,0 -10,0

Температура наружного воздуха, точка 3, °С

-100...+100

значениями:

Коррекция температуры прямой сетевой воды,

-100...+100

точка № 3, °С

Т_нар, °C

Тсдвг, °C

-10

+10

-5

Рассчитанные диапазоны регулирования будут следующими:

Т_нар, °C

Т_низ, °C

Тверх, °C

–10

+10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.10 Аварийная стратегия

Суть стратегии заключается в возможности продолжать работу котельной в

Таблица 9.9

- Зависимость количества работающих котлов от

случае выхода из строя датчика подачи в общем коллекторе. При аварии

температуры на улице

датчика подачи ведущий котел и следующий номер ведомого работают на

первой ступени. Состояние этих котлов зависит от текущей уличной

Котлы/Тнар

Выше +5 °С

От +5 до -10 °С

Ниже —10 °С

температуры. Остальные котлы переходят в режим ожидания. Никаких настроек

Ведущий

Выкл.

В работе

для конфигурирования данной стратегии не требуется. Выход из аварийной

Ведомый 1

Выкл.

В работе

стратегии произойдет автоматически при устранении аварии датчика

температуры подачи.

В таблице 9.9 представлена зависимость количества работающих котлов на

первой ступени от уличной температуры.

ПРЕДУПРЕЖДЕНИЕ

Работа аварийной стратегии возможна только при включении

погодозависимого регулирования (Меню → Настройки → Тип схемы →

Погодозав).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.11 Параметры каскада

Каждому котлу можно назначить один из трех статусов

(Настройки

→

Таблица 9.10 - Меню/Настройки/Параметры каскада

Регулирование → Параметры каскада→ Котел 1, Котел 2):

Экран

Описание

Диапазон

• Отключен - котел не используется во время выполнения алгоритма

Каскад котлов

(следует использовать для котлов, отсутствующих в системе физически);

Статус

• Основной - используется во время выполнения алгоритма;

Котел 1: Основной

Режим работы котла 1

Основной,

• Резервный - в случае исключения из работы основного котла берет на

Резервный,

себя его функции до тех пор, пока основной котел не восстановит свою

Откл

работоспособность. Затем котел автоматически возвращается в резерв.

Котел 2: Резервный

Режим работы котла 2

Основной,

Резервный,

ПРЕДУПРЕЖДЕНИЕ

Откл

В системе должно быть не менее одного основного котла.

Номер ведущего котла

1…2

Ведущий котел: 1

Вр.Работы: 12ч

Период смены ведущего котла по наработке,

0 - Выкл.

Ведущий котел включается в работу первым, после включаются ведомые котлы.

час

1…240

Роль ведущего котла передается строго следующему по очереди.

Ном.Мощн: 80.0

Значение номинальной мощности

50…100

модулируемой горелки

Условия смены роли ведущего котла:

Посл.Смены: 1122

Порядок включения ступеней

1212,

• ведущий котел отработал заданное время (Меню → Настройки →

1122

Параметры каскада → Вр.Работы);

• ведущий котел исключен из работы;

• другой котел назначен ведущим (Меню → Настройки → Параметры

каскада → Ведущий Котел).

ПРЕДУПРЕЖДЕНИЕ

Исключенным из работы считается котел в состоянии: От, Рз, Ав (см.

раздел 9.12).

ПРЕДУПРЕЖДЕНИЕ

Время наработки ведущего котла сохраняется после сброса питания

прибора. Если время ротации котла задано равным нулю, то роль

ведущего котла сменяется в ручном режиме (Ведущий котел).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 Управление котлами

9.12 Индикация состояния котлов

Для удобства отслеживания состояния котлов в текущий момент времени на

главном экране выводится информация по каждому котлу (см. рисунок 9.8).

Роль ведущего котла отображается буквой «В» на ЖКИ. Текущее состояние

котла имеет несколько вариантов см таблицу 9.11.

Рисунок 9.8 - Отображение ролей котлов на индикаторе

Таблица 9.11 - Индикация состояния котла на ЖКИ

Название состояния

Индикация на ЖКИ

Описание

Отключен

От

Котел не используется при

выполнении алгоритма

Ожидание

Ож

Котел используется при выполнении

алгоритма, ожидает управляющий

сигнал

Ступень 1

Ст1

Ступень 1 в работе

Ступень 2

Ст2

Ступени 1 и 2 в работе

Ступень 3

Ст3

Ступени с 1 по 3 в работе

Резерв

Рз

Котел находится в резерве

Авария

Ав

Авария в работе системы

Мощность

ХХХ

Мощность модулируемой горелки в

диапазоне 0…100 %

Розжиг горелки

РГ

Ожидание подтверждения розжига

горелки после команды запуска

горелки

Холодный пуск

ХП

Прогрев холодного котла на

минимальной мощности

9.13

Статистика наработки

Расширенная информация о количестве часов работы и количестве включений

Таблица 9.12 - Меню/Информация/Статистика

каждого котла отображается на экране статистики (Меню → Информация →

Статистика).

Экран

Описание

Диапазон

Кол-во включений

ПРЕДУПРЕЖДЕНИЕ

Количество включений горелки котла

0…99999

Часы наработки и число включений каждого котла можно сбросить

Котел 1: 0 раз

командой Сброс на экране статистики.

Котел 2: 0 раз

Количество включений горелки котла

0…99999

Время наработки:

Котел 1: 0 часов

Время наработки котла, ч

0…99999

Котел 2: 0 часов

Время наработки котла, ч

0…99999

Сброс: <Выбрать>

Сброс статистики выбранного

исполнительного механизма

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Аварии

10.1 Контроль аварий

Прибор позволяет контролировать, оповещать и предупреждать о возможных

Таблица 10.1 - Аварии, контролируемые в различных режимах

аварийных ситуация. Аварии контролируются в различных режимах.

Вид аварии

Режим

Работа

Стоп

Авария

Авария датчика температуры теплоносителя в

подающем трубопроводе

Авария датчика давления теплоносителя в

подающем трубопроводе

Авария датчика температуры наружного

воздуха

Перегрев теплоносителя на подаче

Высокая температура теплоносителя на

подаче

Трехкратный перегрев теплоносителя на

подаче

Давление теплоносителя

Авария котла

Авария всех котлов

Аварийная кнопка

Нет связи модулем расширения

Загазованность СО

Загазованность СН

Пожар

Взлом

Давление газа на вводе

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Аварии

10.2 Защита

Для безопасной работы котла следует задать пределы и времена задержки

Таблица 10.2 - Меню/Настройки/Защита

срабатываний сигнализации и аварий (Меню → Настройки → Защита). Полный

Экран

Описание

Диапазон

перечень контролируемых аварий (см. раздел 10.4).

Вр.розжига: 0 сек

Время ожидания появления подтверждения

0 - Откл,

Параметр Управ. Выкл служит для обеспечения бесперебойной работы с

работы горелки, с

0...180

менеджерами горения, обладающими функцией управляемого выключения.

Управ.Выкл: Нет

Стратегия контроля сигнала подтверждения

Есть, Нет

Выставив в параметре Управ. Выкл значение «Есть», при запланированном

розжига горелки

перезапуске горелки в следствии ее непрерывной работы в течении 24 часов,

Вр.Прогрева: 10 мин

Время ограничения горелки на минимальной

1...600

отсутствие сигнала B4 не будет интерпретироваться прибором как авария в

мощности, мин

течении времени, выставленного в параметре Вр. розжига. Если Управ. Выкл:

Вр.Остывания: 4ч

Время по истечению которого котел считается

0 - Откл,

Нет, то контроль сигнала подтверждения розжига B4 осуществляется по сигналу

остывшим, ч

1...72

запроса на розжиг от прибора в течении Вр.розжига.

Удерж.Ступ: Выкл

Ограничение минимальной выходной

Выкл, Ведущ,

мощности котла(-ов)

Все

Параметр Удерж.Ступ (Меню → Настройки → Защита) позволяет удерживать

ступенчатые горелки на первой ступени, даже при отсутствии необходимости в

Тпр сиг: 90,0

Опасно высокая температура теплоносителя в

0…500

подающем трубопроводе, °С

нагреве. Первая ступень выключается в режимах Авария и Стоп. Для

удержания первой ступени только на ведущем котле, в параметре Удерж.Ступ

Гист.сиг: 1,0

Гистерезис срабатывания сигнализации

1…30

необходимо выбрать значение Ведущ. Для удержания первой ступени у всех

Тпр ав: 95,0

Аварийная температура теплоносителя в

0…500

котлов в каскаде, в параметре Удерж.Ступ необходимо выбрать значение Все.

подающем трубопроводе, °С

Гист.ав: 1,0

Гистерезис срабатывания аварии

1…30

Вр.3-х Аварий по

Время мониторинга трех аварий по перегреву,

0 - Откл,

перегреву: 5 мин

мин

1…600

Давление сигн

Рпр min: 1,0

Минимальное допустимое давление

0…100

теплоносителя в подающем трубопроводе

Рпр max:8,0

Максимальное допустимое давление

0…100

теплоносителя в подающем трубопроводе

Давление авар

Рпр min: 0,5

Нижняя граница аварийного давления

0…100

теплоносителя в подающем трубопроводе

Рпр max: 10,0

Верхняя граница аварийного давления

0…100

теплоносителя в подающем трубопроводе

Выход -> ESC

Для выхода из меню нажать кнопку

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Аварии

10.3 Журнал аварий

Аварийные события фиксируются в журнал.

Таблица 10.3 - Меню/Аварии/Архивный журнал

В журнал заносятся следующие параметры:

Экран

Описание

Диапазон

• краткое название аварии;

Аварии: Журнал

Название экрана

• время аварии;

1> Вкл

Номер записи в журнале событий для

1...20

отображения

• время сброса аварии.

Краткое название аварии

Журнал рассчитан на 20 записей.

Дата фиксации:

Последнее событие находится в начале журнала под номером 1.

ДДМММГГ чч:мм:сс

Дата и время возникновения аварии

Дата квитир—ния:

В случае переполнения журнала наиболее старые записи удаляются.

ДДМММГГ чч:мм:сс

Дата и время устранения аварии

ПРИМЕЧАНИЕ

Сброс журнала:Нет

Сброс журнала аварий

Да - сбросить

Время сброса аварии в журнале фиксируется при выходе из режима

записи

Авария. В зависимости от события дата квитирования может

фиксироваться в журнале либо вручную, либо автоматически. Условия

сброса аварий см. таблицу 10.4.

Для пролистывания журнала на экране следует задать номер записи.

ПРЕДУПРЕЖДЕНИЕ

В случае некорректного отображения времени и даты следует проверить

настройки по Приложению Настройка времени и даты.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Аварии

10.4 Список аварий

Для быстрого перехода из главного экрана на экран состояния аварий

предусмотрена комбинация кнопок

Таблица 10.4 - Список аварий

№

Вид Аварии

Условие появления

Реакция прибора*

Сброс аварии

Индикация

Текущие аварии

Архивный журнал

Аварии датчиков

Авария датчика температуры

Переход в режим Авария

Тпр: Ав.Дат.

прямой воды при отключенной

Тнар: Откл

функции погодозависимого

регулирования

Авария датчика температуры

Режим работы не меняется.

Тпр: Ав.Дат.

Тпр Ав.Дат.

прямой воды при включенной

Включается аварийная стратегия

Тнар: Норма

функции погодозависимого

регулирования каскада

Значение измеряемого сигнала

регулирования или рабочем

находится вне допустимого

датчике наружной температуры

Автоматический сброс после

диапазона для выбранного типа

устранения неисправности

Авария датчика наружной

датчика, либо произошел обрыв

Режим работы не меняется.

Тпр: Норма

Тнар Ав.Дат

температуры при рабочем датчике

линий связи

Погодозависимое регулирование

Тнар: Ав.Дат.

температуры прямой воды

отключается

Авария датчика наружной

Тпр: Ав.Дат.

Тнар Ав.Дат. и

температуры и авария датчика

Тнар: Ав.Дат.

Тпр Ав.Дат.

температуры прямой воды

Переход в режим Авария

Авария датчика давления прямой

Рпр: АвДат.

Рпр АвДат.

воды

Аварии защитные

Высокая температура сети

Измеряемое значение температуры

Режим работы не меняется.

Автоматический сброс при

Тпр: Сигнал.

Тпр: Сигнал

подачи превысило заданное

Принудительный перевод на

снижении значения температуры

значение параметра Тпр сиг

минимальную мощность или

подачи Тпр сиг - Гист сиг

первую ступень всех котлов

Перегрев прямой воды

Измеряемое значение температуры

Переход в режим Авария

Автоматический сброс при

Тпр Перегр.

Тпр Перегр

подачи превысило заданное

снижении значения температуры

значение параметра Тпр ав

подачи Тпр ав - Гист ав.

Лампа аварии при этом не

выключится пока не будет

произведен ручной сброс аварии

перегрева

Трехкратный перегрев прямой воды

Измеряемое значение температуры

Переход в режим Авария

Вручную, командой сброса аварии

Тпр:Перегр. 3

Тпр:Перегр 3

подачи превысило заданное

после устранения неисправности**

значение параметра Тпр ав 3 раза

за время Вр.3-х Аварий по

перегреву

Высокая температура уходящих

Измеряемое значение температуры

Режим работы не меняется

Автоматический сброс при

Туход.газов

Туг: Сигнал

газов

подачи превысило заданное

снижении значения температуры

значение параметра Туход.газов

подачи

Давление воды мало

Измеряемое значение давления

Переход в режим Авария

Вручную, командой сброса аварии

Рпр: АвНиже

подачи вышло за заданное

после устранения неисправности**

значение Pпр min

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 Аварии

Продолжение таблицы 10.4

№

Вид Аварии

Условие появления

Реакция прибора*

Сброс аварии

Индикация

Текущие аварии

Архивный журнал

Давление воды велико

Измеряемое значение давления

Переход в режим Аварии

Вручную, командой сброса аварии

Рпр: АвВыше

подачи вышло за заданное

после устранения неисправности**

значение Pпр max

Аварии котлов

Авария котла

Получен сигнал аварии горелки

Режим работы не меняется.

Автоматический сброс после

Котел1: Авария

Котел1 Авар.

(обрыв разрешающей цепи) или не

Неисправный котел исключается из

устранения неисправности.

пришел сигнал подтверждения

работы каскада

Вручную, командой сброса аварии

работы горелки

после устранения неисправности**

Авария всех котлов

Все котлы исключены из работы

Переход в режим Авария

Автоматический сброс, после

Котел1:

Нет котлов

каскада

возврата в работу любого котла в

АварияКотел2:

каскаде

Авария

Аварии общекотельные

Нет связи модулем расширения

Кабель связи не подключен

Переход в режим Авария

Вручную, командой сброса аварии

Модуль:

Модуль

аварийной сигнализации (при

после устранения неисправности**

НетСвязи

включенном режиме расширенной

сигнализации)

Аварийная кнопка

Пропал сигнал разрешения работы

Переход в режим Авария

Вручную, командой сброса аварии

АвКнопка:

Ав. Кнопка

котельной***

после устранения неисправности**

Авария

СО

Пропал сигнал загазованности

Переход в режим Авария

Вручную, командой сброса аварии

СО: Авария

СО Авария

СО***

после устранения неисправности**

СН

Пропал сигнал загазованности

Переход в режим Авария

Вручную, командой сброса аварии

СН: Авария

СН Авария

СН***

после устранения неисправности**

Пожар

Пропал сигнал пожарного

Переход в режим Авария

Вручную, командой сброса аварии

Пожар: Авария

Пожар

извещателя***

после устранения неисправности**

Взлом

Пропал сигнал датчика

Режим работы не меняется

Автоматический сброс после

Взлом: Авария

Взлом

проникновения***

устранения неисправности

Давление газа на вводе мало

Пропал сигнал реле минимального

Переход в режим Авария

Вручную, командой сброса аварии

Ргаза: АвНиже

Ргаза АвНиже

давления газа***

после устранения неисправности**

Давление газа на вводе высоко

Пропал сигнал реле максимального

Переход в режим Авария

Ргаза: АвВыше

Ргаза АвВыше

давления газа***

Неисправность линии связи с

Одновременное пропадание

Переход в режим Авария

Ргаза: АвДат.

Ргаза АвДат.

датчиками реле давления

сигнала обоих реле давления газа

ПРЕДУПРЕЖДЕНИЕ

* При наступлении любого аварийного события, независимо от вида

реакции прибора, срабатывает сигнал Авария общая.

** Подать на прибор команду сброса аварии можно:

1. Из экрана текущих аварий в конце перечня аварийных событий.

2. Внешней кнопкой, подключенной на дискретный вход DI8.

3. Сетевой командой по RS-485.

*** Означает обрыв НЗ контакта.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11 Сетевой интерфейс

11.2 Карта регистров

11.1 Сетевой интерфейс

Поддерживаются протоколы обмена Modbus RTU и Modbus ASCII

(переключение автоматическое).

ПРЕДУПРЕЖДЕНИЕ

Для корректной работы прибора вносить изменения в параметры

Функции чтения: 0х01 (read coil status), 0х03 (read holding registers), 0х04 (read

«Прибор», «Входы», «Выходы» ЗАПРЕЩЕНО!

input registers).

Функции записи: 0х05 (force single coil), 0х06 (preset single register), 0х10

В контроллере установлены два модуля интерфейса RS-485 для организации

(preset multiple registers).

работы по протоколу Modbus.

Параметры битовой маски (состояние системы, аварии и др.) могут читаться

Интерфейс RS-485 (1) служит для связи с КТР-121.03. Интерфейс RS-485 (2)

как функцией 0х03, так и 0х01 - в этом случае номер регистра нужно

предназначен для диспетчеризации.

умножить на 16 и прибавить номер бита.

Для работы контроллера в сети RS-485 (интерфейс 1) следует задать его

Пример

сетевые настройки в системном меню контроллера с помощью кнопок и

индикатора на лицевой панели (см. рисунок 11.1).

Требуется считать состояние второго дискретного выхода, используя

функцию 0х01. Номер регистра 514, номер бита 1

Прибор в режиме Slave поддерживает следующие функции:

Адрес ячейки рассчитывается следующим образом: 514 ∙ 16 + 1 = 8225.

• чтение состояния входов/выходов;

• запись состояния выходов;

Поддерживаемые типы данных:

• чтение/запись сетевых переменных.

• word - беззнаковое целое (2 байта), на каждый параметр отводится

один регистр Modbus;

Прибор работает по протоколу Modbus в одном из двух режимов: Modbus-

RTU или Modbus-ASCII, автоматически распознает режим обмена RTU/ASCII.

• float - с плавающей точкой (4 байта), занимает два соседних регистра

Адреса регистров, тип переменных параметров, доступных по протоколу

Modbus. Передача числа осуществляется младшим регистром вперед

Modbus, приведены в разделе 11.2.

(little-endian);

• boolean - бит.

Типы доступа: R - только чтение; RW - чтение/запись; W - только запись.

Таблица 11.1 - Алгоритм 02.20

Код параметра

Регистр

Тип

До-

Имя переменной

Значения

ступ

512

word

Битовая маска входов

ib_Burn_Av_1

512.0

bool

Авария горелки № 1 (НО)

0 - Норма,

1 - Авария

ib_Burn_W_1

512.1

bool

Подтверждение работы горелки

0 - Стоп,

№ 1 (НО)

1 - Работа

ib_Burn_En_1

512.2

bool

Разрешение работы горелки №

0- Запрещено,

(НО)

1 - Разрешено

ib_Burn_Av_2

512.3

bool

Авария горелки № 2 (НО)

0 - Норма,

1 - Авария

ib_Burn_W_2

512.4

bool

Подтверждение работы горелки

0 - Стоп,

№ 2 (НО)

1 - Работа

ib_Burn_En_2

512.5

bool

Разрешение работы горелки №

0- Запрещено,

(НО)

1 - Разрешено

Рисунок 11.1 - Настройка параметров сетевого интерфейса

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11 Сетевой интерфейс

Продолжение таблицы 11.1

Код параметра

Регистр

Тип

До-

Имя переменной

Значения

Код параметра

Регистр

Тип

До-

Имя переменной

Значения

ступ

ib_AvButton

512.15

bool

Кнопка "Аварийный стоп" (НЗ)

0 - Авария,

ob_AvGen

515.3

bool

Включить лампу «Авария

0 - Нет,

1 - Норма

общая»

1 - Да

513

word

Битовая маска входов (Часть 2)

ob_AvFire

515.4

bool

Включить лампу «Пожар»

0 - Нет,

1 - Да

ib_Start

513.2

bool

Кнопка "Старт/Стоп" (НО)

0 - Стоп,

1 - Старт

ob_AvBreakIn

515.5

bool

Включить лампу «Взлом»

0 - Нет,

1 - Да

ib_ResetAv

513.3

bool

Кнопка "Сброс аварий" (НО)

0 - Норма,

1 - Сбросить

ob_AvPf

515.6

bool

Включить лампу «Давление газа

0 - Нет,

не в норме»

1 - Да

ib_AvFire

513.4

bool

Датчик пожара (НЗ)

0 - Авария,

1 - Норма

ob_AvPwd

515.7

bool

Включить лампу «Давление

0 - Нет,

прямой сетевой воды не в

1 - Да

ib_BreakIn

513.5

bool

Сигнал от охранной

0 - Авария,

норме»

сигнализации (НЗ)

1 - Норма

ob_AvCO

515.8

bool

Включить лампу

0 - Нет,

ib_Pf_LAL

513.6

bool

Давление газа мало (реле

0 - Авария,

«Загазованность CO»

1 - Да

давления) (НЗ)

1 - Норма

ob_AvCH

515.9

bool

Включить лампу

0 - Нет,

ib_Pf_HAL

513.7

bool

Давление газа велико (реле

0 - Авария,

«Загазованность CH»

1 - Да

давления) (НЗ)

1 - Норма

ia_Twd

516

real

Температура прямой сетевой

ib_AvCO

513.8

bool

Датчик загазованности

0 - Авария,

воды

помещения CO (НЗ)

1 - Норма

ia_Pwd

520

real

Давление прямой сетевой воды

ib_AvCH

513.9

bool

Датчик загазованности

0 - Авария,

ia_Tao

522

real

Температура наружного воздуха

помещения CН (НЗ)

1 - Норма

oa_Burn_Pwr_1

524

word

Производительность котла № 1

0...3 или 0...100

ib_Gas_LS

513.10

bool

Газовый клапан открыт (НО)

0 - Закрыт,

(кол-во ступеней или мощность

1 - Открыт

горелки)

514

word

Битовая маска выходов

oa_Burn_Pwr_2

525

word

Производительность котла № 2

0...3 или 0...100

ob_BurnOn_1

514.0

bool

Запрос на розжиг горелки №1

0 - Нет,

(кол-во ступеней или мощность

1 - Есть

горелки)

ob_BurnC_1s_1

514.1

bool

Включить первую/вторую

0 - Нет,

oa_BurnPwr

528

real

Выходная мощность горелки

0...100

ступень горелки № 1ИЛИ

1 - Есть

(для мод), %

команда «закрыть» на

сервопривод

cmd_1

532

word

Командное слово 1

ob_BurnO_2s_1

514.2

bool

Включить вторую/третью

0 - Нет,

net_Start

532.0

bool

Перейти в режим "Старт"

0 - Нет,

ступень горелки № 1 ИЛИ

1 - Есть

1 - Да

команда «открыть» на

net_ResetAv

532.2

bool

Сбросить все аварии

0 - Нет,

сервопривод

1 - Да

ob_BurnOn_2

514.3

bool

Запрос на розжиг горелки № 2

0 - Нет,

cmd_2

533

word

Командное слово 2

1 - Есть

net_Stop

533.0

bool

Перейти в режим "Стоп"

0 - Нет,

ob_BurnC_1s_2

514.4

bool

Включить первую/вторую

0 - Нет,

1 - Да

ступень горелки № 2 ИЛИ

1 - Есть

команда «закрыть» на

code_Sys

534

word

Код состояния системы

0 - Стоп,

сервопривод

1 - Тест,

2 - Работа,

ob_BurnO_2s_2

514.5

bool

Включить вторую/третью

0 - Нет,

3 - Авария

ступень горелки № 2 ИЛИ

1 - Есть

команда «открыть» на

code_Sys_2

535

word

Код состояния системы 2

сервопривод

cmd_Start

535.0

bool

Переключения режимов Старт/

0 - Стоп,

515

word

Битовая маска выходов (Часть

Стоп

1 - Старт

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11 Сетевой интерфейс

Продолжение таблицы 11.1

Код параметра

Регистр

Тип

До-

Имя переменной

Значения

Код параметра

Регистр

Тип

До-

Имя переменной

Значения

ступ

ub_Is_Tao

535.3

bool

Наличие коррекции уставки по

0 - Нет,

Av_Burn_1

544.0

bool

Авария горелки № 1

- Норма,

датчику температуры наружного

1 - Есть

- Авария

воздуха

Av_Burn_2

544.1

bool

Авария горелки № 2

- Норма,

ub_Is_Pwd

535.4

bool

Наличие контроля давления

0 - Нет,

- Авария

прямой воды

1 - Есть

Av_NoWB

544.4

bool

Нет рабочих горелок

- Норма,

ub_Is_AvCheck

535.5

bool

Наличие в системе контроля

0 - Нет,

- Авария

общекотельных аварий

1 - Есть

Av_Twd_HAL

544.5

bool

Температура прямой воды

- Норма,

lv_Is_AvMode

535.7

bool

Флаг переключения на

0 - Норма,

больше верхней аварийной

- Авария

аварийную стратегию

1 - Аварийная

границы (вкл. сигнализации)

стратегия

Av_Twd_HAL_2

544.6

bool

Температура прямой воды

- Норма,

mode_Burn

537

word

Тип горелки

0 - Мод,

больше верхней аварийной

- Авария

1 - 1 ступ,

границы (авария)

2 - 2 ступ,

vi_Av3Res

544.8

bool

Количество перезапусков по

- Норма,

3 - 3 ступ,

перегреву

- Авария

code_Burn_1

538

word

Текущее состояние котла № 1

0 - Откл,

Av_Butt

544.11

bool

Авария по резервному

- Норма,

1 - Ожидание,

дискретному сигналу

- Авария

2 - Тест*,

3 - Резерв,

code_Error

545

word

Код состояния аварий

4 - Запуск

Av_Twd_sens

545.2

bool

Значение сигнала от датчика

- Норма,

насоса*,

температуры прямой воды

- Авария

5 - Розжиг,

находится вне допустимого для

6 - Холодный

выбранного типа диапазона

пуск,

7 - Сон*,

Av_Pwd_sens

545.4

bool

Значение сигнала от датчика

- Норма,

8 - Ступень 1,

давления прямой воды

- Авария

9 - Ступень 2,

находится вне допустимого для

10- Ступень 3,

выбранного типа диапазона

11 - Работа

Av_Pwd_HAL

545.5

bool

Давление прямой воды велико

- Норма,

(мод),

- Авария

12 - Авария,

13 - Нет связи

Av_Pwd_LAL

545.6

bool

Давление прямой воды мало

- Норма,

code_Burn_2

539

word

Текущее состояние котла № 2

0 - Откл,

- Авария

1 - Ожидание,

Av_Tao_sens

545.7

bool

Значение сигнала от датчика

- Норма,

2 - Тест*,

температуры наружного воздуха

- Авария

3 - Резерв,

находится вне допустимого для

4 - Запуск

выбранного типа диапазона

насоса*,

5 - Розжиг,

Av_Mod

545.8

bool

Нет связи с модулем

- Норма,

6 - Холодный

расширения

- Авария

пуск,

Av_Fire

545.9

bool

Сработал датчик пожара

- Норма,

7 - Сон*,

- Авария

8 - Ступень 1,

9 - Ступень 2,

Av_BreakIn

545.10

bool

Сработал датчик взлома

- Норма,

10- Ступень 3,

- Авария

11 - Работа

Av_Pf_HAL

545.11

bool

Давление газа велико

0 - Норма,

(мод),

1 - Авария

12 - Авария,

13 - Нет связи

Av_Pf_LAL

545.12

bool

Давление газа мало

0 - Норма,

1 - Авария

code_Error

544

word

Код состояния аварий

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11 Сетевой интерфейс

Продолжение таблицы 11.1

Код параметра

Регистр

Тип

До-

Имя переменной

Значения

ступ

Av_CO

545.13

bool

Сработал датчик загазованности

0 - Норма,

СО

1 - Авария

Av_CH

545.14

bool

Сработал датчик загазованности

0 - Норма,

СН

1 - Авария

ua_Twd

546

real

Уставка температуры прямой

0...500

воды

ua_Twd_DZ

548

real

Зона нечувствительности

0...9

прямой воды

ua_Twd_LWL

550

real

Нижняя рабочая граница прямой

0...500

воды

ua_Twd_HWL

552

real

Верхняя рабочая граница

0...500

прямой воды

lv_Twd_cor

554

real

Текущая уставка температуры

0...500

прямой воды

lv_Twd_LWL

556

real

Текущее значение нижней

0...500

рабочей границы прямой воды

lv_Twd_HWL

558

real

Текущее значение верхней

0...500

рабочей границы прямой воды

ua_Тwd_HAL

560

real

Верхняя аварийная граница

60...500

температуры прямой воды

(сигнализация)

ua_Twd_HAL_2

562

real

Верхняя аварийная граница

60...500

температуры прямой воды

(авария)

ua_Pwd_LAL_2

568

real

Нижняя аварийная граница

0...100

давления прямой воды (авария)

ua_Pwd_HAL_2

570

real

Верхняя аварийная граница

0...100

давления прямой воды (авария)

ua_Burn_Main

574

word

Номер ведущего котла

1...4

vi_Burn_Cng(m)

575

word

Оставшееся время до смены

0...14400

ведущего котла, в минутах

ПРИМЕЧАНИЕ

* Значения параметров в определенных конфигурациях или режимах

системы.

** В зависимости от выбранного типа датчика диапазон измерения

может меняться, для температурных датчиков см. таблицу 2.1. Для

датчика давления диапазон измерения зависит от заданных границ

преобразования, см. таблицу 9.1.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12 Техническое обслуживание

15 Комплектность

Обслуживание прибора во время эксплуатации заключается в его

Наименование

Количество

техническом осмотре. Во время выполнения работ следует соблюдать меры

Контроллер*

1 шт.

безопасности из раздела 3.

Руководство по эксплуатации

1 экз.

Технический осмотр прибора проводится обслуживающим персоналом не

Паспорт и Гарантийный талон

1 экз.

реже одного раза в 6 месяцев и включает в себя выполнение следующих

Комплект клеммных соединителей

1 к-т

операций:

* Исполнение в соответствии с заказом.

• очистку корпуса, клеммных колодок от пыли, грязи и посторонних

ПРИМЕЧАНИЕ

предметов;

Изготовитель оставляет за собой право внесения дополнений в

• проверку крепления на DIN-рейке;

комплектность прибора.

• проверку качества подключения внешних связей.

Обнаруженные во время осмотра недостатки следует немедленно устранить.

16 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В

13 Маркировка

транспортных средствах тара должна крепиться согласно правилам,

действующим на соответствующих видах транспорта.

На корпус прибора нанесены:

Условия транспортирования должны соответствовать условиям 5 по ГОСТ

• наименование прибора;

15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 °С с

• степень защиты корпуса по ГОСТ 14254;

соблюдением мер защиты от ударов и вибраций.

• напряжение и частота питания;

Прибор следует перевозить в транспортной таре поштучно или в

• потребляемая мощность;

контейнерах.

• класс защиты от поражения электрическим током по ГОСТ IEC

61131-

Условия хранения в таре на складе изготовителя и потребителя должны

2-2012;

соответствовать условиям

по ГОСТ 15150-69. В воздухе не должны

присутствовать агрессивные примеси.

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

Прибор следует хранить на стеллажах.

• заводской номер прибора и год выпуска.

17 Гарантийные обязательства

На потребительскую тару нанесены:

• наименование прибора;

Изготовитель гарантирует соответствие прибора требованиям ТУ при

соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

• знак соответствия требованиям ТР ТС (ЕАС);

Гарантийный срок эксплуатации - 12 месяцев со дня продажи.

• страна-изготовитель;

В случае выхода прибора из строя в течение гарантийного срока при

• заводской номер прибора и год выпуска.

соблюдении условий эксплуатации, транспортирования, хранения и монтажа

предприятие-изготовитель обязуется осуществить его бесплатный ремонт

14 Упаковка

или замену.

Упаковка прибора производится в соответствии с ГОСТ

23088-80

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном

потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-

талоне.

89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка регулятора

Приложение Б. Настройка регулятора

регулятора и повышается вероятность колебаний регулируемой

величины.

Для ручной настройки регулятора следует использовать режим нагрева.

Настройки регулятора расположены в меню Меню

→ Настройки →

Для оптимальной настройки регулятора график регулируемой величины

Регулирование

(настройка доступна, если выбран тип горелки

—

должен иметь минимальное значение показателя ошибки регулирования (А₁)

модулируемая).

В ходе наблюдений следует фиксировать значения

при достаточной степени затухания — φ = 1 - А₃ ÷ А₁ = 0,8…0,9.

регулируемого параметра (скорость и время подхода к уставке).

Для настройки регулятора следует:

Регулятор настраивается вручную итерационным методом с оценкой

1. Задать заводские уставки, если значения коэффициентов были

процесса по наличию:

изменены.

• колебаний;

2. Изменять значение К_п (на единицы), пока значение

• перехода графика регулируемой величины через уставку.

перерегулирования не будет равно 5 °С.

В случае ПИД-регулирования, зависимость выходной мощности от

3. Уменьшать Т_и, пока отклонение от уставки не будет равно 2—3 °С.

управляющего воздействия можно записать в виде:

4. Уменьшать К_п (на единицы) до достижения недорегулирования.

5. Уменьшать Т_и, пока отклонение от уставки не будет 1 °С.

где

Yi - выходная мощность ПИД-регулятора;

К_п - коэффициент пропорциональности;

τ_и - интегральная постоянная;

τ_д - дифференциальная постоянная;

Рисунок Б.1 - Влияние К_п на выход на уставку

E_i - разность между уставкой и текущим измеренным значением;

Δt_изм - время дискретизации.

В зависимости от показателей, корректировку следует выполнять по

следующим правилам:

• уменьшение К_п способствует увеличению колебаний регулируемой

величины, и амплитуда колебаний регулируемой величины может

возрасти до недопустимого уровня;

Рисунок Б.2 - Влияние Т_и на выход на уставку

• увеличение К_п способствует снижению быстродействия и ухудшению

быстродействия регулятора с повышением вероятности колебаний

регулируемой величины;

• при завышенном Т_и процесс подхода регулируемой величины к

уставке становится односторонним даже при наличии колебаний.

Быстродействие регулятора уменьшается;

• при заниженном Т_и появляется значительный переход регулируемой

величины через уставку. Но существенно ухудшается быстродействие

Рисунок Б.3 - Оценка ошибки регулирования

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Примеры подключения

Приложение В. Примеры подключения

Разрешающая цепь или Цепь безопасности - последовательно собранные

в единую цепь любые необходимые дискретные датчики контроля исправной

работы котла (разрежение в дымоходе, проток воды через котел, аварийный

термостат и пр). Срабатывание одного из сигналов в цепи блокирует работу

котла. Устранение причины срабатывания аварии приведет к

автоматическому возврату системы в работу.

Подключение разрешающей цепи котла производится на дискретный вход

«авария горелки S3». Для каскадных регуляторов КТР-121.02.20 и КТР-

121.02.40

имеется возможность подключения разрешающей цепи

индивидуально по каждому котлу.

Рисунок В.3 - Пример подключения сигналов горелки к прибору с

номинальным питанием 24 В

Рисунок В.1 - Пример подключения разрешающей цепи с

произвольным набором аварий котла с дискретными датчиками с НЗ

контактами

Рисунок В.2 - Пример подключения разрешающей цепи с

произвольным набором аварий котла с дискретными датчиками с НО

контактами

Таблица В.1 - Номера дискретных входов для подключения

разрешающей цепи

Рисунок В.4 - Пример подключения двухступенчатой горелки Weishaupt

Сигналы

КТР-121.02.20

КТР-121.02.40

WG30 к КТР-121.02

КТР-121

DI1 (котел 1) и DI3 (котел 2)

ПРМ-1

DI1 (котел 3) и DI3 (котел 4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------
