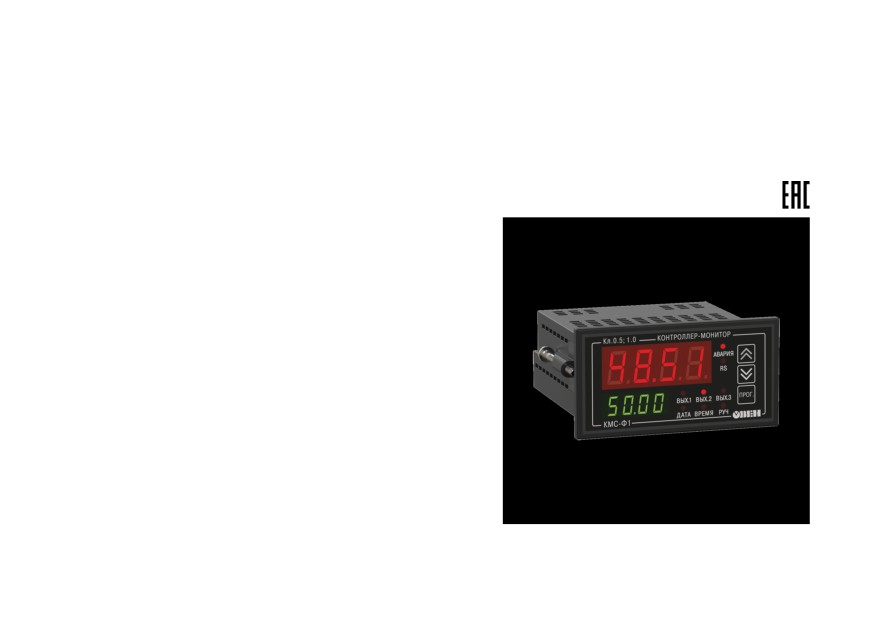

КМС-Ф1 Прибор электроизмерительный цифровой (мультиметр). Руководство по эксплуатации
КМС-Ф1
Прибор электроизмерительный
цифровой (мультиметр)
Руководство по эксплуатации
Содержание
Предупреждающие сообщения
4
Используемые аббревиатуры
5
Введение
5
1 Назначение и функции
6
2 Технические характеристики и условия эксплуатации
7
2.1 Технические характеристики
7
2.2 Условия эксплуатации
10
3 Меры безопасности
11
4 Установка прибора щитового крепления Щ2
12
5 Подключение
14
5.1 Рекомендации по подключению
14
5.2 Порядок подключения
15

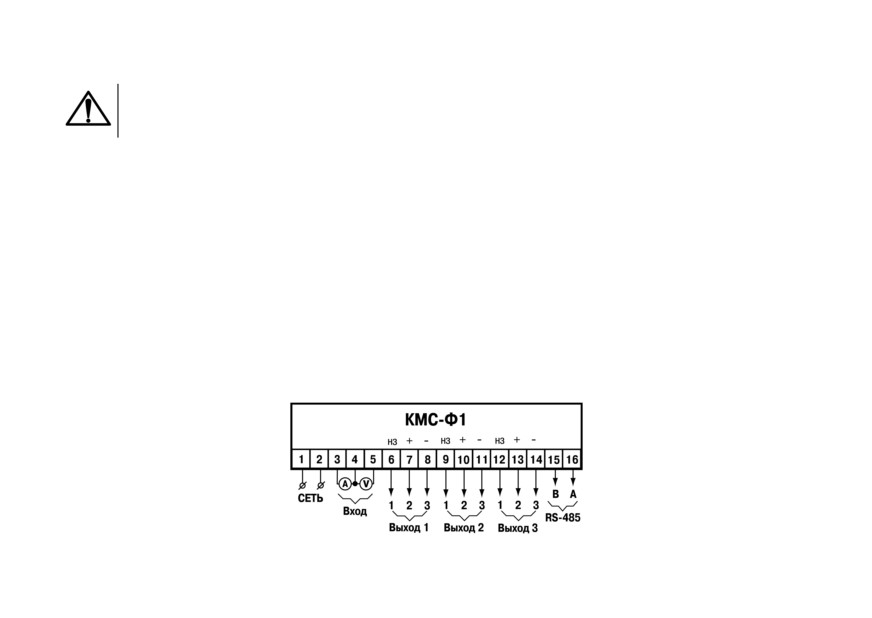

5.3 Назначение клеммника
15
5.4 Подключение датчиков
16
5.4.1 Общие сведения
16

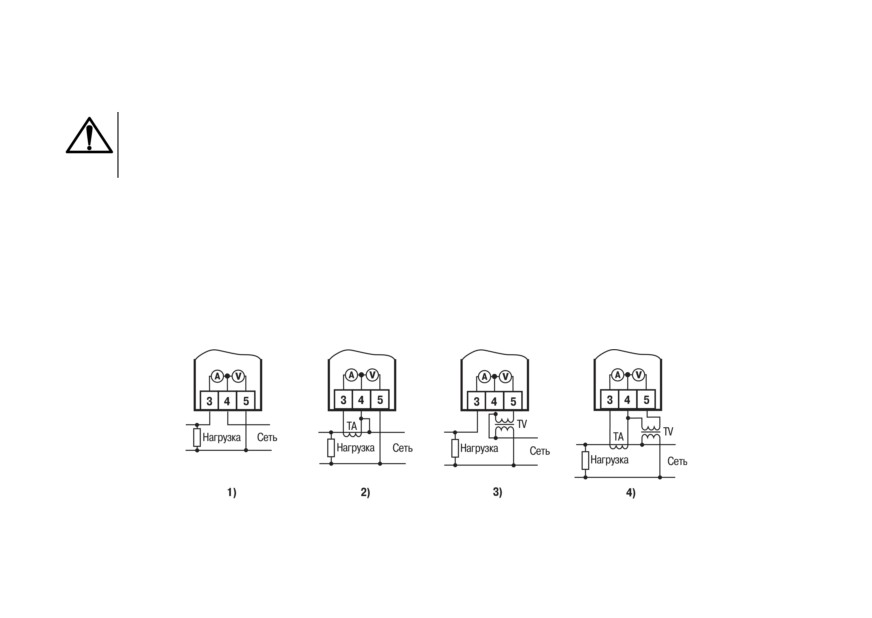

5.4.2 Схемы подключения измерительного входа
16
5.5 Подключение нагрузки к ВУ
17

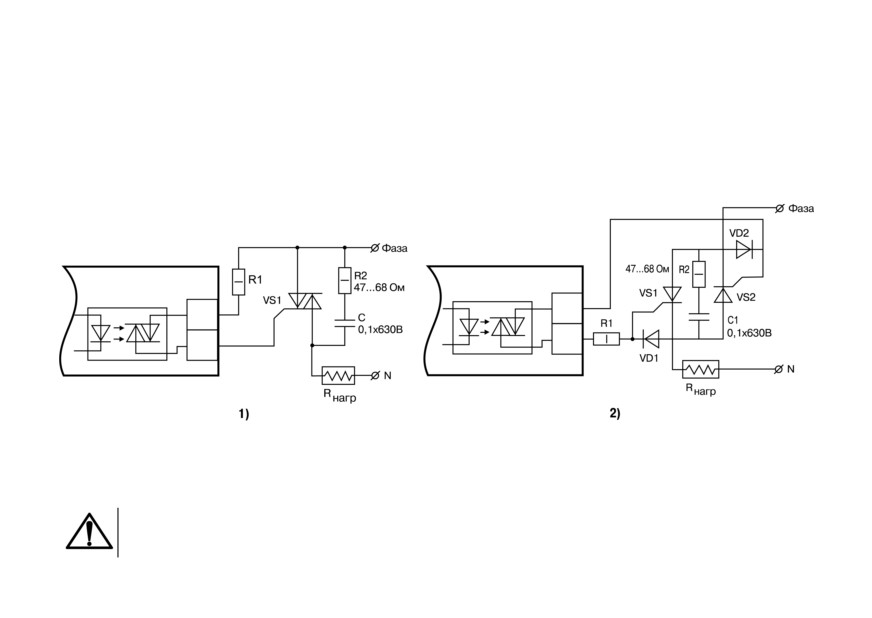

5.5.1 Дискретные ВУ
17
5.5.2 Аналоговые ВУ
19
6 Эксплуатация
22
6.1 Принцип работы
22
6.1.1 Измерение и вычисление параметров сети
23
6.2 Управление и индикация
25
7 Настройка
28
7.1 Общие сведения
28
7.2 Порядок настройки
30
2
7.3 Регистрация экстремальных значений
31
7.4 Режимы индикации измеренных и вычисленных параметров
31
7.5 Настройка ЛУ
32
7.6 Ручное управление ВУ
37
7.7 Настройка работы с согласующими трансформаторами
38
7.8 Аварийная сигнализация
39
7.9 Предупредительная сигнализация
39
7.10 Установка даты и времени
40
8 Настройка прибора с ПК
40
8.1 Протоколы обмена
40
8.2 Сетевые параметры и их заводские установки
41
8.3 Базовый адрес
41
8.4 Сигнализация работы по интерфейсу связи
41
9 Техническое обслуживание
42
9.1 Общие указания
42
10 Маркировка
43
11 Упаковка
43
12 Транспортирование и хранение
44
13 Комплектность
44
14 Гарантийные обязательства
45
Приложение А. Параметры прибора, доступные по протоколу ОВЕН
46
Приложение Б. Параметры прибора, доступные по протоколу Modbus
61
3
Предупреждающие сообщения
В данном руководстве применяются следующие предупреждения:
ОПАСНОСТЬ
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая
приведет к смерти или серьезной травме, если ее не предотвратить.
ВНИМАНИЕ
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может
привести к небольшим травмам.
ПРЕДУПРЕЖДЕНИЕ
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может
привести к повреждению имущества.
ПРИМЕЧАНИЕ
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также
информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности
Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут нести
юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом,
возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической
документации.
4
Используемые аббревиатуры
АЦП - аналогово-цифровой преобразователь.
ВУ - выходное устройство.
ЛУ - логическое устройство.
ЦАП - цифроаналоговый преобразователь.
ЦИ - цифровой индикатор.
Введение
Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с
устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием прибора
электроизмерительного цифрового (мультиметра) КМС-Ф1, в дальнейшем по тексту именуемого «прибор» или
«КМС-Ф1».
Подключение, регулировка и техобслуживание прибора должны производиться только квалифицированными
специалистами после прочтения настоящего руководства по эксплуатации.

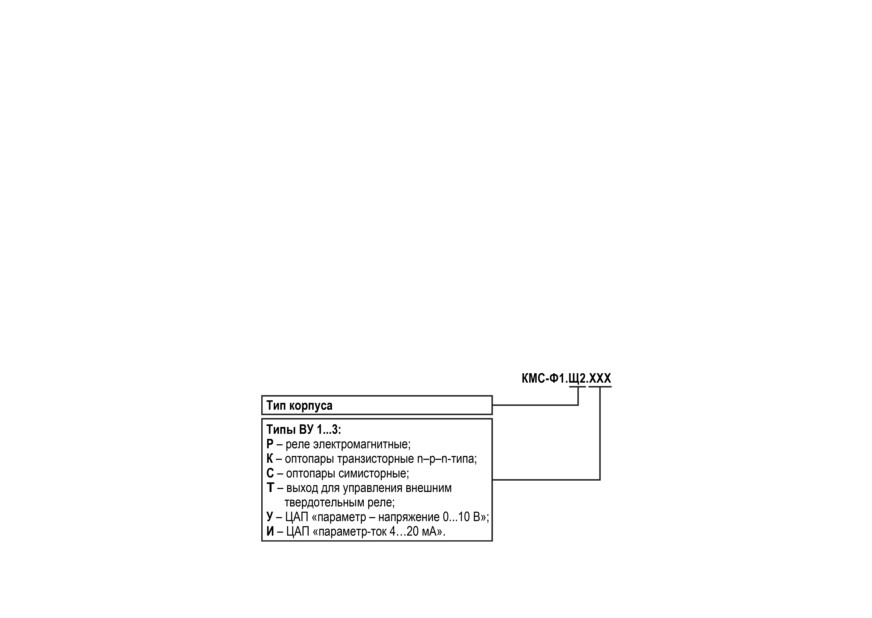

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного обозначения:
5
1 Назначение и функции
Прибор предназначен для измерения параметров электрических величин в однофазных электрических сетях
переменного тока частотой 50 Гц с отображением результата измерения в цифровой форме.
Прибор соответствует ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Прибор позволяет выполнять следующие функции:
• вычисление полной, активной и реактивной мощности и энергии, а также коэффициента мощности φ;
• отображение результатов измерений и вычислений на ЦИ;
• конфигурирование прибора и настройка параметров с помощью встроенной клавиатуры управления или
по сети RS-485;
• передача измеренных и вычисленных значений по сети RS-485 с использованием протоколов ОВЕН,
Modbus RTU и Modbus ASCII;
• взаимодействие с внешним оборудованием через контакты встроенных ВУ;
• преобразование измеренных и вычисленных значений в унифицированные аналоговые выходные
сигналы тока или напряжения (для ВУ типа И, У).
6
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики
Таблица 2.1 - Характеристики прибора
Наименование
Значение
Диапазон переменного напряжения питания:
напряжение
~90...264 (номинальное ~230) В
частота
47…63 (номинальные 50 и 60) Гц
Потребляемая мощность, не более
10 ВА
Время измерения параметров, не более
1с
Количество каналов измерения
2
Сопротивление канала измерения напряжения, не менее
500 кОм
Сопротивление канала измерения тока, не более
0,02 Ом
Интерфейс связи с мастером сети
RS-485
Максимальное количество приборов, одновременно подключаемых к
32
сети RS-485, не более
Максимальная скорость обмена по RS-485
115200 бит/с
Протоколы связи, используемые для передачи информации
Modbus-RTU, Modbus-ASCII, OWEN
Время установления рабочего режима прибора, не более
5 мин
Габаритные размеры прибора
96 × 48 × 100 мм
Масса прибора, не более
0,25 кг
Степень защиты корпуса
IP54 со стороны передней панели,
IP00 со стороны клеммной колодки
Средний срок службы
10 лет
7
Продолжение таблицы 2.1
Наименование
Значение
Средняя наработка на отказ
100000 ч
Среднее время восстановления работоспособного состояния (без
1ч
учета времени ремонта электронных схем)
Электрическое сопротивление изоляции токоведущих цепей относительно корпуса прибора и между собой:
• 20 МОм - в нормальных климатических условиях;
• 5 МОм - при температуре, соответствующей верхнему значению рабочих условий.
Прибор имеет следующие группы гальванически изолированных цепей:
• цепи питания прибора;
• цепи интерфейса RS-485;
• цепи измерительных входов;
• цепи ВУ.
Таблица 2.2 - Характеристики измеряемых и вычисляемых параметров
Датчик или входной сигнал
Диапазон измерений
Предел
основной
Прямое подключение
Подключение с
приведенной
использованием
погрешности, %
трансформаторов
Переменное напряжение, В
от 40 до 400
от 40× до 4 × 106
± 0,5
Переменный ток, А
от 0,02 до 5
от 2 × 10-2 до 5 × 105
± 0,5
Активная мощность, Вт
от 20 до 2000
от 20 до 2 × 107
± 1,0
Реактивная мощность, вар
от 20 до 2000
от 20 до 2 × 107
± 1,0
Полная мощность, А
от 20 до 2000
от 20 до 2 × 107
± 1,0
8
Продолжение таблицы 2.2
Датчик или входной сигнал
Диапазон измерений
Предел
основной
Прямое подключение
Подключение с
приведенной
использованием
погрешности, %
трансформаторов
Частота, Гц
от 45,00 до 65,00
от 45,00 до 65,00
± 0,5
Коэффициент мощности
0,03 кВт (квар, кВА)
от 0 до 1,000
от 0 до 1,000
± 2,0
(cos φ)
< 0,03 кВт (квар, кВА)
± 5,0
Активная энергия, кВт ∙ ч
от 0 до 4 × 106
от 0 до 4 × 1012
± 0,5
Реактивная энергия, квар ∙ ч
от 0 до 4 × 106
от 0 до 4 × 1012
± 0,5
Полная энергия, кВА ∙ ч
от 0 до 4 × 106
-
± 0,5
Таблица 2.3 - Параметры встроенных ВУ
Обозначение ВУ
Тип выходного элемента
Технические параметры
ВУ дискретного типа
Р
Электромагнитное реле:
коммутация нагрузки
Максимальное напряжение нагрузки , не менее ~250 В 50 Гц и cos φ >
переменного тока
0,4, не более 5 А
коммутация нагрузки
Максимальное напряжение нагрузки, не менее =30 В, не более 5 А
постоянного тока
К
Оптопара транзисторная n-p-
Максимальный ток нагрузки, не менее 400 мА. Максимальное
n-типа
напряжение, не менее =60 В
Т
Выход для управления
Выходное напряжение холостого хода (6 ± 0,5) В постоянного тока
внешним твердотельным
Выходное напряжение на нагрузке 250 Ом, не менее (3,3…4,9) В
реле
постоянного тока. Ток короткого замыкания (50…72) мА
9
Продолжение таблицы 2.3
Обозначение ВУ
Тип выходного элемента
Технические параметры
С
Оптопара симисторная:
в режиме управления
Ток, при длительности импульса не более 2 мс и частоте (50 ± 1) Гц, не
внешним симистором
менее 400 мА, действующее напряжение, не менее 250 В, 50 Гц
в режиме коммутации
Ток нагрузки, не менее 40 мА, действующее напряжение, не менее 250
нагрузки
В, 50 Гц
ВУ аналогового типа
И
ЦАП «параметр - ток»
Выходной сигнал постоянного тока 4...20 мА.
Сопротивление нагрузки 0...1300 Ом.
Номинальное сопротивление нагрузки 700 Ом.
Напряжение питания ЦАП 10...36 В
Номинальное напряжение питания ЦАП (24,0 ± 3,0) В
У
ЦАП «параметр -
Выходной сигнал постоянного напряжения от 0 до 10 В
напряжение»
Сопротивление нагрузки, не менее 5 кОм
Напряжение питания ЦАП 15...36 В
Номинальное напряжение питания ЦАП (24,0 ± 3,0) В
2.2 Условия эксплуатации
Прибор предназначен для эксплуатации при следующих условиях:
• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от 0 до +55 °С;
• верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких
температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
10
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4
по ГОСТ 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения (4)
по ГОСТ 22261.
По электромагнитной совместимости КМС-Ф1 относится к оборудованию класса А по ГОСТ Р 51522-99. Во
время подачи импульсных помех допускается кратковременное прекращение обмена по сети RS-485. Обмен
должен восстанавливаться сразу по окончании действия помехи.
3 Меры безопасности
ВНИМАНИЕ
В связи с наличием на клеммнике опасного для жизни напряжения прибор следует устанавливать в
щитах управления, доступных только квалифицированным специалистам.
По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0-75.
При эксплуатации, техническом обслуживании и поверке следует соблюдать требования ГОСТ 12.3.019-80,
«Правил эксплуатации электроустановок потребителей» и
«Правил охраны труда при эксплуатации
электроустановок потребителей».
На открытых контактах клеммника прибора при эксплуатации присутствует опасное для жизни напряжение
величиной до 400 В. Любые подключения к прибору и работы по его техническому обслуживанию следует
производить только с обесточенным прибором.
Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.
Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и
т. п.
11
4 Установка прибора щитового крепления Щ2
Для установки прибора следует:
1. Подготовить на щите управления место для установки
прибора (см. рисунок 4.2).
2. Установить прокладку на рамку прибора для
обеспечения степени защиты IP54.
3. Вставить прибор в специально подготовленное
отверстие на лицевой панели щита.
4. Вставить фиксаторы из комплекта поставки в
отверстия на боковых стенках прибора.
5. С усилием завернуть винты М4 × 35 из комплекта
поставки в отверстиях каждого фиксатора так, чтобы
прибор был плотно прижат к лицевой панели щита.
Демонтаж прибора следует производить в обратном
порядке.

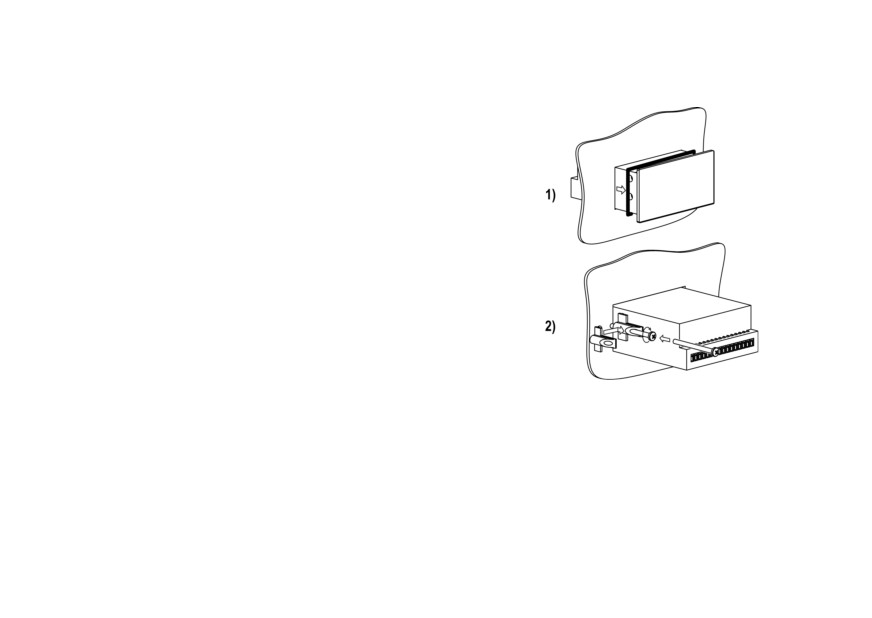

Рисунок 4.1 - Монтаж прибора щитового
крепления
12

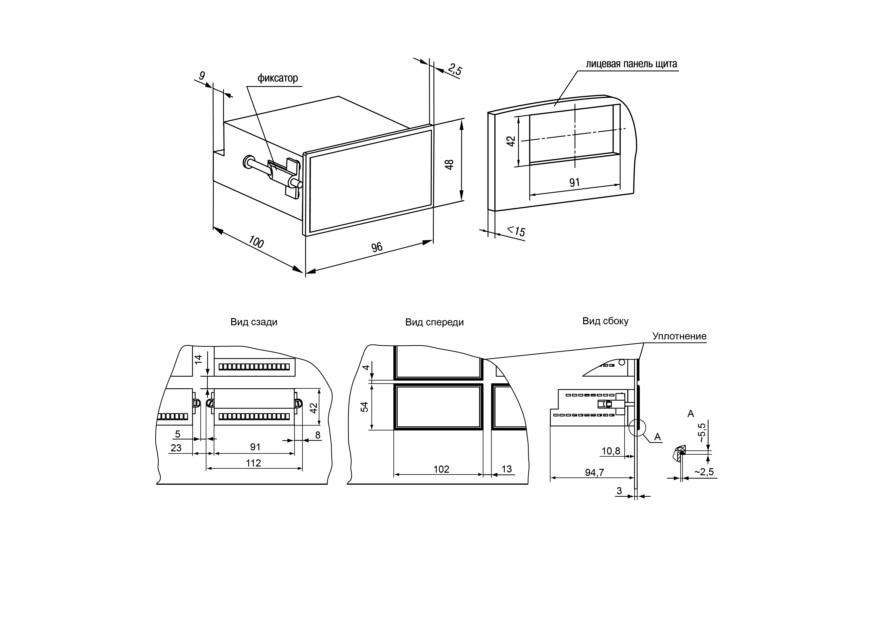

Рисунок 4.2 - Габаритные размеры корпуса Щ2
Рисунок 4.3 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм
13
5 Подключение
5.1 Рекомендации по подключению
Для обеспечения надежности электрических соединений рекомендуется использовать медные многожильные
кабели, концы которых перед подключением следует тщательно зачистить, залудить или использовать
кабельные наконечники. Зачистку жил кабелей следует выполнять с таким расчетом, чтобы их оголенные
концы после подключения к прибору не выступали за пределы клеммника. Сечение жил кабелей должно быть
не более 1 мм2.
Общие требования к линиям соединений:
• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком, в
самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых кабелей, а
также от кабелей, создающих высокочастотные и импульсные помехи;
• для защиты входов прибора от влияния промышленных электромагнитных помех линии связи прибора с
датчиком следует экранировать. В качестве экранов могут быть использованы как специальные кабели с
экранирующими оплетками, так и заземленные стальные трубы подходящего диаметра. Экраны кабелей
с экранирующими оплетками следует подключить к контакту функционального заземления (FE) в щите
управления;
• следует устанавливать фильтры сетевых помех в линиях питания прибора;
• следует устанавливать искрогасящие фильтры в линиях коммутации силового оборудования.
Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного
заземления:
• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта с
заземляемым элементом;
• все заземляющие цепи должны быть выполнены проводами наибольшего сечения;
• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.
14
5.2 Порядок подключения
ОПАСНОСТЬ
После распаковки прибора следует убедиться, что во время транспортировки прибор не был
поврежден.
Если прибор находился длительное время при температуре ниже минус 20 °С, то перед включением и началом
работ необходимо выдержать его в помещении с температурой, соответствующей рабочему диапазону, в
течение 30 мин.
Для подключения прибора следует:
1. Подключить прибор к источнику питания.
2. Подключить канал измерения к входу прибора.
3. Подать питание на прибор.
4. Настроить прибор.
5. Снять питание с прибора.
6. Подключить линии интерфейса RS-485. Подключить линии «прибор — ВУ».
5.3 Назначение клеммника
Рисунок 5.1 - Назначение клеммника
15
5.4 Подключение датчиков
5.4.1 Общие сведения
ВНИМАНИЕ
Для защиты входных цепей прибора от возможного пробоя зарядами статического электричества,
накопленного на линиях связи «прибор - датчик», перед подключением к клеммнику прибора их жилы
следует на 1-2 секунды соединить с винтом функционального заземления (FE) щита.
Во время проверки исправности датчика и линии связи необходимо отключить прибор от сети питания. Чтобы
избежать выхода прибора из строя при «прозвонке» связей следует использовать измерительные устройства с
напряжением питания не более 4,5 В. Для более высоких напряжений питания этих устройств отключение
датчика от прибора обязательно.
Прибор следует подключать к сетевому фидеру, не связанному непосредственно с питанием мощного силового
оборудования. Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение
прибора от сети.
5.4.2 Схемы подключения измерительного входа
Рисунок 5.2 - Подключение: 1) к однофазной сети, 2) к однофазной сети через согласующий
трансформатор тока, 3) к однофазной сети через согласующий трансформатор напряжения, 4) к
однофазной сети через согласующие трансформаторы тока и напряжения
16
5.5 Подключение нагрузки к ВУ
5.5.1 Дискретные ВУ
Подключение к ВУ типа Р
Для увеличения срока службы реле их контакты (особенно
при коммутации нагрузок индуктивного характера)
рекомендуется шунтировать искрогасящими RC-цепями.

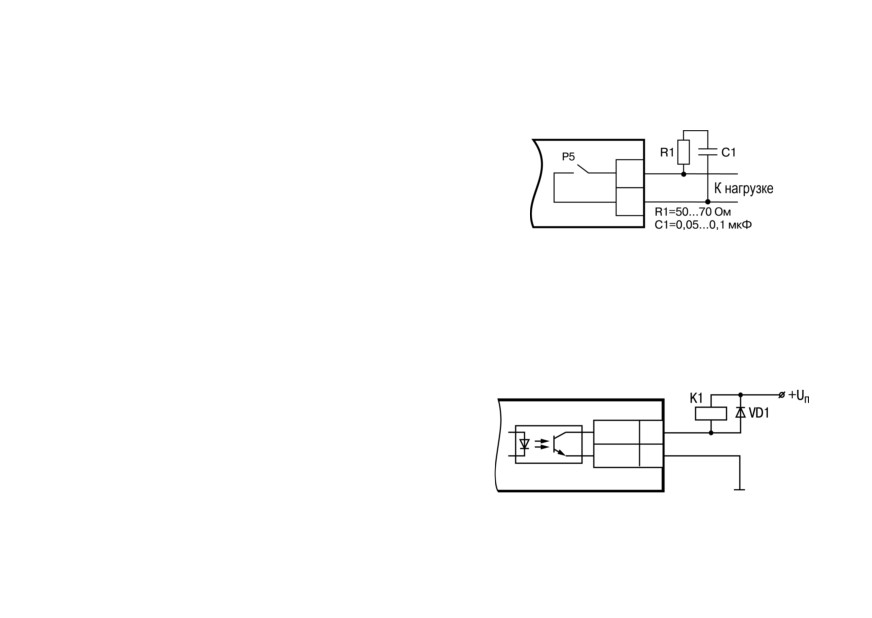

Рисунок 5.3 - Шунтирование контактов реле
при работе с индивидуальными нагрузками
Подключение к ВУ типа К
В КМС-Ф1. Щ2. К в качестве ВУ используются транзисторные оптопары n-p-n-типа, выходы которых
гальванически развязаны от схемы прибора и выведены на внешние соединительные клеммы.
В случае использования оптопары для управления электромагнитным реле обмотка последнего должна быть
зашунтирована полупроводниковым диодом.
Параметры диода выбираются из расчета:
Uобр.макс > (2…3) · Uп.
Iпр.макс > (1,5…2) · Iср,
где Uобр. макс
- максимально допустимое обратное
напряжение на диоде;
Uп - напряжение питания реле;
Рисунок 5.4 - Использование транзисторной
Iпр.макс - максимально допустимый прямой ток диода;
оптопары для управления реле
17
Iср - ток срабатывания реле. Такое шунтирование обеспечивает защиту выходного транзистора оптопары от
опасного воздействия ЭДС самоиндукции, возникающей на обмотке реле при ее коммутации.
Подключение к ВУ типа С
Примеры использования симисторной оптопары для управления нагрузкой с помощью внешнего силового
симистора, а также с помощью включенных встречно-параллельно тиристоров, представлены соответственно
на рисунках ниже. Для предотвращения пробоя тиристоров из-за высоковольтных скачков напряжения в сети к
их выводам рекомендуется подключать RC-фильтр.
Рисунок 5.5 - Использование симисторной оптопары: 1) для управления силовым симистором, 2) для
управления силовыми тиристорами
Подключение нагрузки к ВУ типа Т
ВНИМАНИЕ
Длина соединительного кабеля между прибором с выходом Т и твердотельным реле не должна
превышать 3 м.
18
ВНИМАНИЕ
Между входными цепями измерения и выходами для подключения твердотельного реле отсутствует
гальваническая развязка!
Выходы КМС-Ф1. Щ2. Т оснащены транзисторными ключами и предназначены для прямого подключения
твердотельного реле (выходное напряжение от 4 до 6 В, постоянный ток не более 25 мА).
Выход «Т» имеет два состояния: с низким и высоким
уровнем напряжения. В приборе используются выходы,
выполненные на основе транзисторного ключа n-p-n-типа, в
которых низкий логический уровень соответствует
напряжениям 0...1 В и высокий уровень - напряжениям
4...6 В.

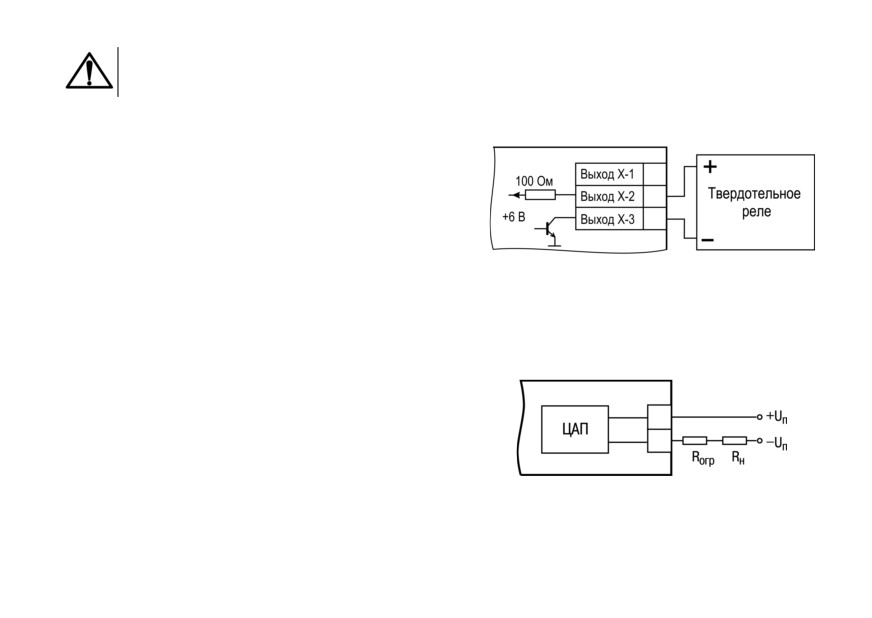

Рисунок 5.6 - Схема подключения к ВУ типа
Т
5.5.2 Аналоговые ВУ
Подключение к ВУ типа И
Для нормальной работы КМС-Ф1. Щ2. И питание ЦАП
должно осуществляться от независимого источника
постоянного тока, обеспечивающего гальваническую
развязку электрической схемы и схемы измерительной
прибора.
Напряжение источника питания рассчитывается по
Рисунок 5.7 - Схема соединения ЦАП с
формулам:
нагрузкой
19
(5.1)
(5.2)
(5.3)
где Uип ном - номинальное напряжение источника питания, В;
Uип мин - минимальное допустимое напряжение источника питания, В;
Uип макс - максимальное допустимое напряжение источника питания, В;
Iцап макс - максимальный выходной ток ЦАП, мА;
Rнагр - сопротивление нагрузки ЦАП, кОм.
Если по какой-либо причине напряжение источника питания ЦАП превышает расчетное значение Uип. макс., то
последовательно с нагрузкой необходимо включить ограничительный резистор, сопротивление которого
рассчитывается по формулам:
(5.4)
(5.5)
(5.6)
20
где Rогр.ном. - номинальное значение ограничительного резистора, кОм;
Rогр.мин - максимальное допустимое значение ограничительного резистора, кОм;
Rогр.макс. - максимальное допустимое значение ограничительного резистора, кОм;
Iцап макс - максимальный выходной ток ЦАП, мА;
Uип - напряжение источника, примененного для питания ЦАП, В.
Подключение к ВУ типа У
КМС-Ф1. Щ2. У
оснащен формирователями сигнала
постоянного напряжения, которые преобразуют значение
выходных параметров в сигнал напряжения 0...10 В.

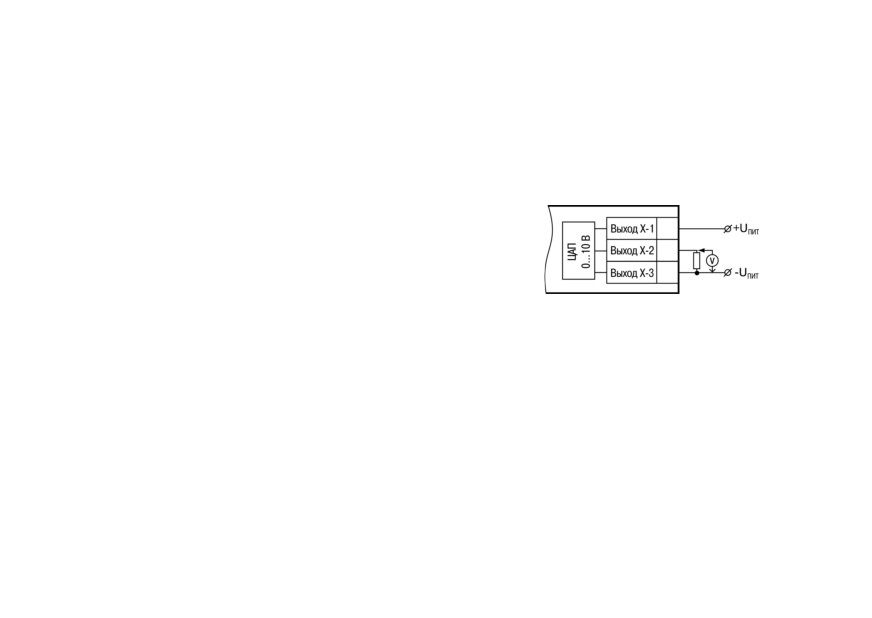

Рисунок 5.8 - Пример подключения к ВУ
типа У
21
6 Эксплуатация
6.1 Принцип работы

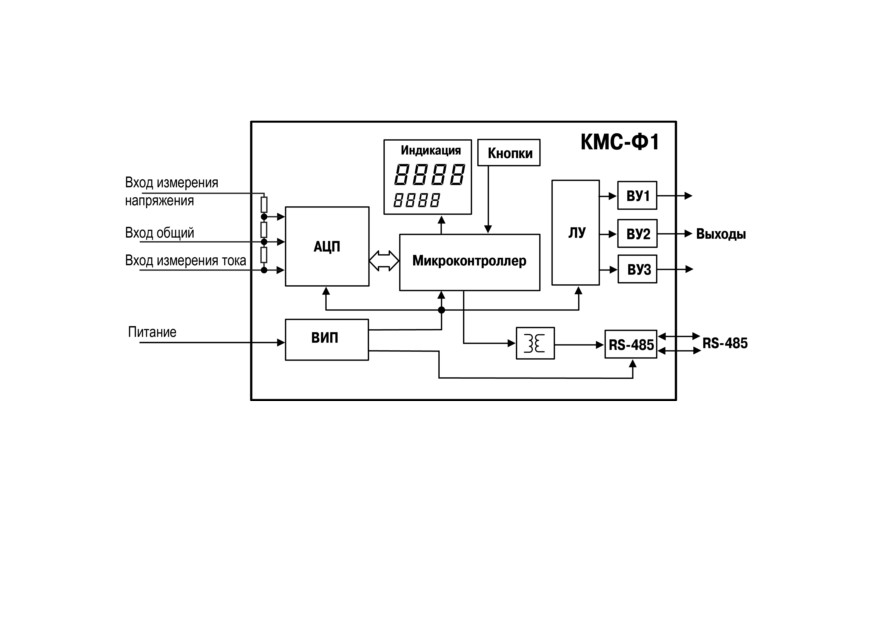

Рисунок 6.1 - Функциональная схема прибора
В состав КМС-Ф1 входят:
• АЦП - аналогово-цифровой преобразователь для измерения и вычисления параметров сети;
• ВИП - встроенный импульсный источник питания с двумя гальванически развязанными выходными
напряжениями;
• Микроконтроллер для вычисления параметров, передачи результатов измерения и вычисления по сети
RS-485 и для управления ЛУ;
22
• ЛУ - логическое устройство для формирования сигналов управления ВУ и для вывода измеренных и
вычисленных параметров на ЦИ;
• ВУ1…ВУ3 - ВУ для согласования сигналов управления (сформированных ЛУ) с работой внешнего
оборудования.
Связь прибора с ПК по интерфейсу RS-485 позволяет задавать и редактировать конфигурацию прибора,
контролировать его текущее состояние и показания.
6.1.1 Измерение и вычисление параметров сети
6.1.1.1 Действующее напряжение
Входной сигнал, поступающий на клеммы прибора, преобразуется делителем напряжения, реализованным на
прецизионных резисторах. Последующая обработка сигнала выполняется специализированным Σ-Δ АЦП и
микроконтроллером, где рассчитывается действующее значение напряжения Vrms по следующей формуле:
(6.1)
где V - значение фазного напряжения;
Т - период;
KV - коэффициент трансформации по напряжению.
6.1.1.2 Действующий ток
Действующий ток Irms рассчитывается по следующей формуле:
23
(6.2)
где I - значение фазного тока;
KI - коэффициент трансформации по току.
Полная (S) и активная (P) мощности вычисляются специальными функциями АЦП.
Значение реактивной мощности (Q) вычисляется по формуле:
(6.3)
6.1.1.3 Частота первой гармоники
Для измерения частоты первой гармоники используется функция специализированного АЦП — «пересечение
сигналом нулевого уровня».
В канале напряжения АЦП формирует сигналы для микроконтроллера. Разница между продолжительностью
этих сигналов пересчитывается в частоту. Значение частоты должно попадать в диапазон от 45 до 65 Гц.
6.1.1.4 Коэффициент мощности
Значения коэффициента мощности cosφ вычисляются по следующей формуле:
(6.4)
24
6.2 Управление и индикация
На лицевой панели прибора расположены элементы индикации и управления (см. рисунок ниже):
• два четырехразрядных семисегментных ЦИ;
• восемь светодиодов;
• три кнопки.

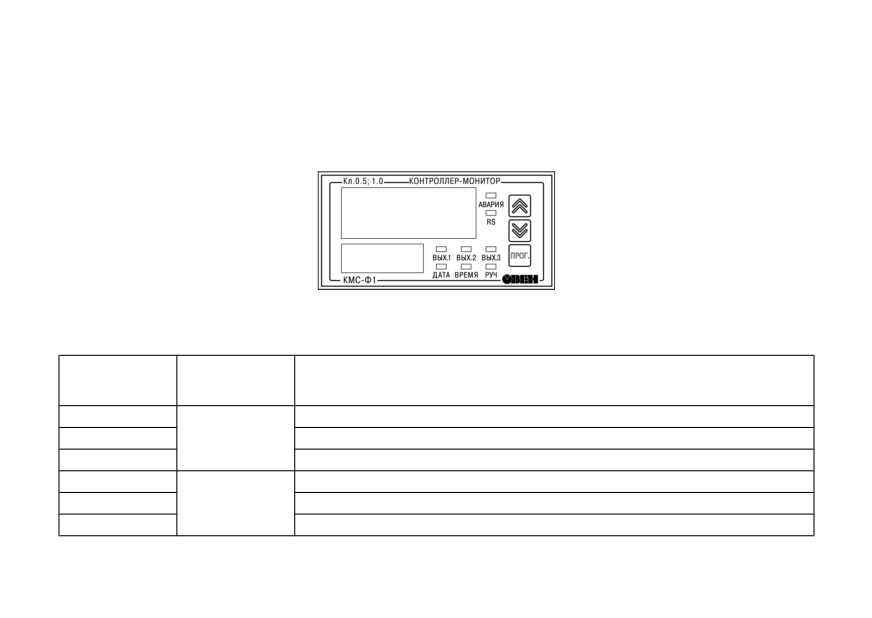

Рисунок 6.2 - Лицевая панель
Таблица 6.1 - Назначение цифровых индикаторов
Режим
эксплуатации
Индикатор
Отображаемая информация
прибора
Работа
Верхний (ЦИ1)
Текущее значение одной из измеряемых или вычисляемых величин
Настройка
Значение параметра
Авария
—
Работа
Нижний (ЦИ2)
Параметр измеряемой или вычисляемой величины
Настройка
—
Авария
—
25
Таблица 6.2 - Расшифровка отображаемой информации
Показания ЦИ2
Показания ЦИ1
Наименование параметра
U
Измеренное/вычисленное значение
Переменное напряжение, В
A
Переменный ток, А
Wt
Активная мощность, Вт
UAr
Реактивная мощность, вар
UA
Полная мощность, ВА
F
Частота, Гц
Fi
Коэффициент мощности (cos φ)
EWT
Активная энергия, Вт/ч
EАr
Реактивная энергия, вар/ч
EUА
Полная энергия, ВА/ч
Множитель значения измеренного или вычисленного параметра (или уставки) отображается мнемоническим
знаком перед именем параметра на ЦИ2 (см. таблицу ниже).
Таблица 6.3 - Обозначение множителя на ЦИ
Мнемоника
Множитель
10-6
10-3
нет
1
103
106
109
26

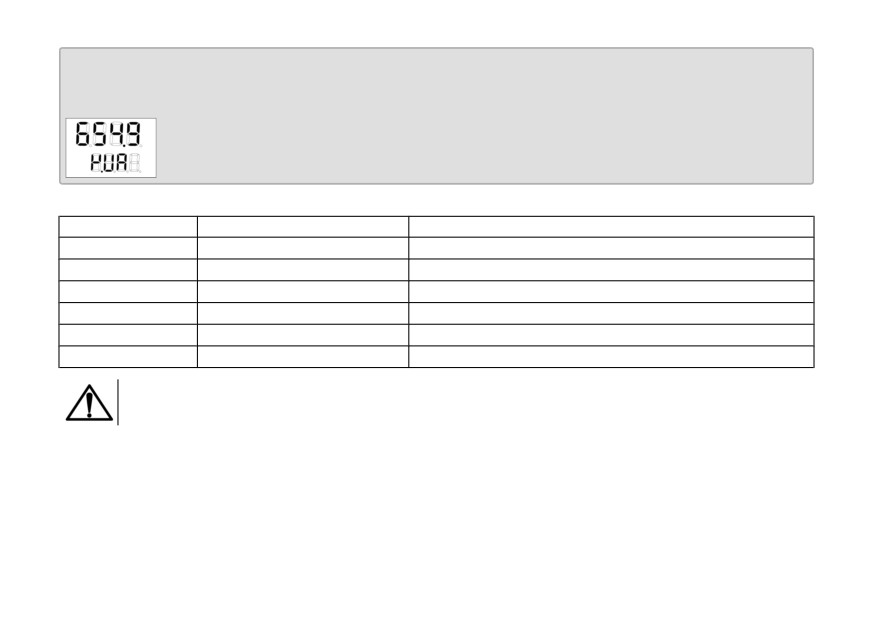

Пример
Вычисленный параметр полной мощности (при использовании внешнего трансформатора тока) - 654,9 кВА.
На ЦИ будет отображаться:
Таблица 6.4 - Назначение светодиодов
Светодиод
Состояние
Значение
Вых.1...Вых.3
Светится
На соответствующем выходе работает дискретное ВУ
Руч.
Светится
Прибор работает в режиме ручного управления
Авария
Светится
Возникла аварийная ситуация
RS
Мигает
Данные передаются на прибор
Дата
Светится
На ЦИ1 и ЦИ2 отображается дата
Время
Светится
На ЦИ1 и ЦИ2 отображается время
ВНИМАНИЕ
Состояние аналоговых ВУ (типы И, У) светодиодами Вых.1...Вых.3 не индицируется.
27

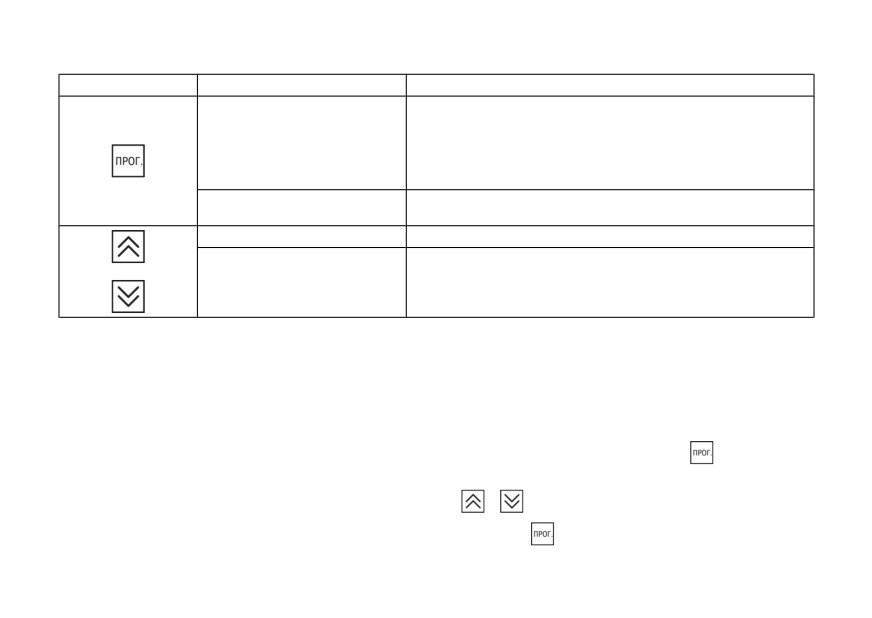

Таблица 6.5 - Назначение кнопок
Кнопка
Режим эксплуатации прибора
Назначение
Работа
нажатие ≈ 4 с:
• переход к настройке;
• возврат к предыдущему меню.
нажатие ≈ 1 с:
• выбор параметра для редактирования;
• запись установленного параметра
Настройка
• вход в группу параметров настройки;
• вход в режим редактирования параметра
Работа
Выбор индицируемых параметров
Настройка
• навигация по меню настройки;
• увеличение/уменьшение значения параметра (для
ускорения зажать кнопку)
7 Настройка
7.1 Общие сведения

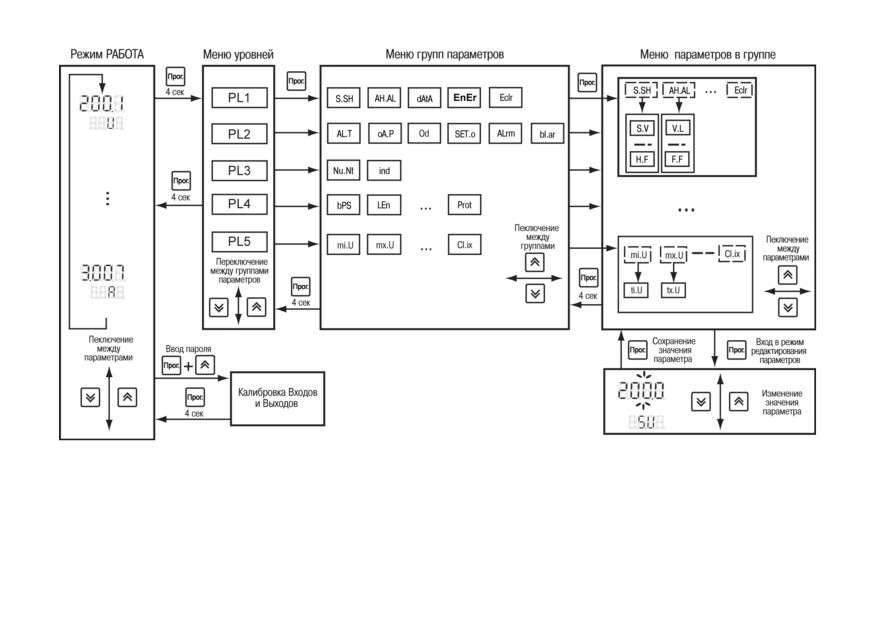

Общая схема работы с меню:
1. Для входа в режим конфигурации следует нажать и удерживать более 4 секунд кнопку
. Прибор
переходит в меню уровней.
2. Для перехода между уровнями используются кнопки
и
3. Для перехода к меню групп параметров следует нажать кнопку
28
4. Для перехода между группами параметров используются кнопки
и
5. Для перехода к параметрам в группах параметров следует нажать кнопку
6. Для просмотра параметров в группе используются кнопки
и
7. Для перехода к редактированию значения параметра следует нажать кнопку
. На ЦИ1 отображается
значение параметра, на ЦИ2 - мнемоника множителя и имя параметра. Для изменения значения
используются кнопки
и
8. Для выхода с сохранением изменений параметра следует нажать кнопку
9. Для выхода из меню параметров в группе, меню групп параметров, меню уровней и из режима
конфигурации следует нажать и удерживать более 4 секунд кнопку
29
Рисунок 7.1 - Схема переходов по меню
7.2 Порядок настройки
После распаковки требуется настроить параметры прибора под необходимую конфигурацию.
30
Для корректной работы прибора следует:
1. Настроить коэффициенты трансформации для входов напряжения и тока параметры (N.u и N.t).
2. Выбрать тип логики ЛУ.
3. Установить диапазоны регистрации величин.
4. Сконфигурировать сетевые параметры для работы в RS-485.
7.3 Регистрация экстремальных значений
Прибор позволяет фиксировать максимальные и минимальные значения измеренных и вычисленных величин.
Для просмотра их на ЦИ следует выбрать параметры уровня PL5 .
Параметр для просмотра выбирается кнопками
и
, его название и значение отображаются на ЦИ.
Для сброса всех измеренных и вычисленных экстремальных значений следует установить Cl. ix (PL5) = 1.
После сброса значений на ЦИ отображается мигающая надпись YES.
7.4 Режимы индикации измеренных и вычисленных параметров
Периодичность обновления информации на ЦИ задается в диапазоне от 1 до 60 с в параметре ind.r (PL-3/ind).
В случае установки в этом параметре значения 0 информация обновляется по мере ее поступления от
микроконтроллера.
Заданная периодичность обновления индикации не влияет на работу выходных устройств прибора.
Информация выводится на ЦИ1 и ЦИ2 в одном из двух режимов индикации: статическом или циклическом.
Режим выбирается в параметре ind.A (PL-3/ind).
В статическом режиме (ind. A = 0) параметр выбирается с помощью кнопок управления, расположенных на
лицевой панели прибора, и контролируется на ЦИ.
31
В циклическом режиме (ind.A = 1) информация на ЦИ1, ЦИ2 выводится на заданное для каждого измеренного/
вычисленного параметра время по замкнутому циклу.
Время, через которое в циклическом режиме переключаются индицируемые параметры, задается в параметре
ind.t (PL-3/ind).
7.5 Настройка ЛУ
Работа ЛУ для каждого из ВУ задается в параметре хAL.t (PL 2/AL.t).
Режимы работы ЛУ:
• измеритель;
• компаратор (для дискретных ВУ);
• регистратор (для аналоговых ВУ).
В режиме ИЗМЕРИТЕЛЬ (хAL.t = 0) на ЦИ выводится информация об измеренных и вычисленных значениях.
Сигналы управления ВУ не формируются.
Во время работы в режиме КОМПАРАТОР ЛУ сравнивает текущие значения входного сигнала с заданными
параметрами (уставкой и зоной гистерезиса, см. Приложение Настраиваемые параметры , уровень PL2,
группа S.SH) и по результатам формирует команды управления выходным устройством. Выходной сигнал ЛУ в
этом режиме изменяется по логическому закону (включено/выключено), тип которого задается в параметре
хAL.t.
Компаратор работает со следующими типами логики:
1. Тип логики Прямой гистерезис (хAL.t = 1) применяется при использовании ЛУ для управления ВУ по
духпозиционному закону. ЛУ включает выходное устройство при (Т < Туст - Δ/2), а выключает его при (Т
> Туст + Δ/2), где Т - значение измеренного параметра, Туст - заданное значение уставки, Δ - заданное
значение зоны гистерезиса. Наличие гистерезиса между точками включения и выключения
обеспечивает уверенное (без «дребезга») срабатывание пусковых коммутационных устройств и
экономичный режим их работы.
Этот тип логики применяется для сигнализации о том, что измеренное значение меньше уставки.
32
Для работы с ВУ аналогового типа (И, У) применяются параметры xoA.P (PL2/oA.P).Данный параметр
позволяет привязать к соответствующему ВУ измеряемый сигнал: напряжение, ток, мощности (полная,
активная и реактивная), частота и cos φ.
ПРЕДУПРЕЖДЕНИЕ
Здесь и далее «х» перед параметром - номер ВУ.
Если ВУ сконфигурировано как дискретное (тип Р, К, С, Т), то параметр хoA.P соответствующего ВУ будет
неактивен.
Для работы с ВУ дискретного типа применяются параметры: Od.U, Od.A, Od.UA, Od.Wt, Od.vr, Od.fi, Od.F. (PL2/
Od). С каждой измеряемой/вычисляемой величиной можно связать определенное ВУ, которое будет
срабатывать в зависимости от ее значения. Так как к одному реле можно программно привязать
несколько величин, реле будет срабатывать по функции «ИЛИ», то есть во время выполнения хотя бы
одного из заданных условий.
Временная диаграмма работы выходного устройства представлена на рисунке ниже.
33

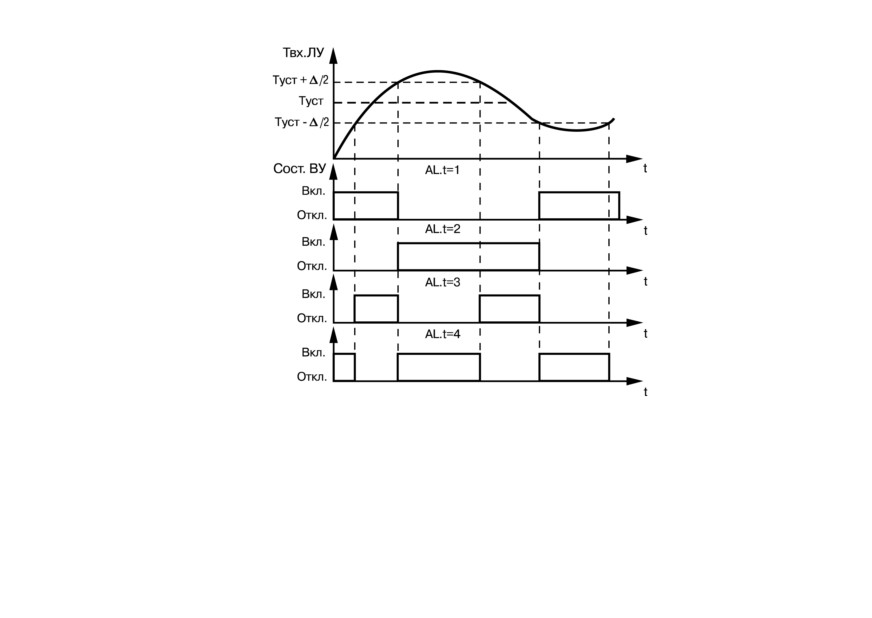

Рисунок 7.2 - Выходные характеристики компараторов
2. Тип логики Обратный гистерезис (хAL.t = 2). ЛУ включает выходное устройство при (Т > Туст + Δ/2) и
выключает его при (Т < Туст - Δ/2).
Этот тип логики применяется для сигнализации о том, что измеренное значение превышает уставку (см.
рисунок 7.2).
3. Тип логики П-образная характеристика (хAL.t = 3) применяется для сигнализации о нахождении
контролируемого значения в в заданном диапазоне. ЛУ включает выходное устройство при (Туст - Δ/2 <
Т<Туст+Δ/2)(см.рисуноквыше).
34
4. Тип логики U-образная характеристика (хAL.t = 4) применяется для сигнализации о выходе
контролируемого значения из заданных для нее границ. ЛУ включает выходное устройство только при (Т
< Туст - Δ/2) и (Т > Туст + Δ/2) (см. рисунок выше).
Для защиты коммутационных элементов ВУ и внешнего оборудования от частых повторных пусков в ЛУ
предусмотрена возможность задержки включения и выключения. Время задержки задается при установке
параметров хd. on и хd. oF (уровень PL2, группа d. AL). ЛУ включает или выключает соответствующее ВУ, только
если причина срабатывания сигнализации сохраняется в течение этого времени.

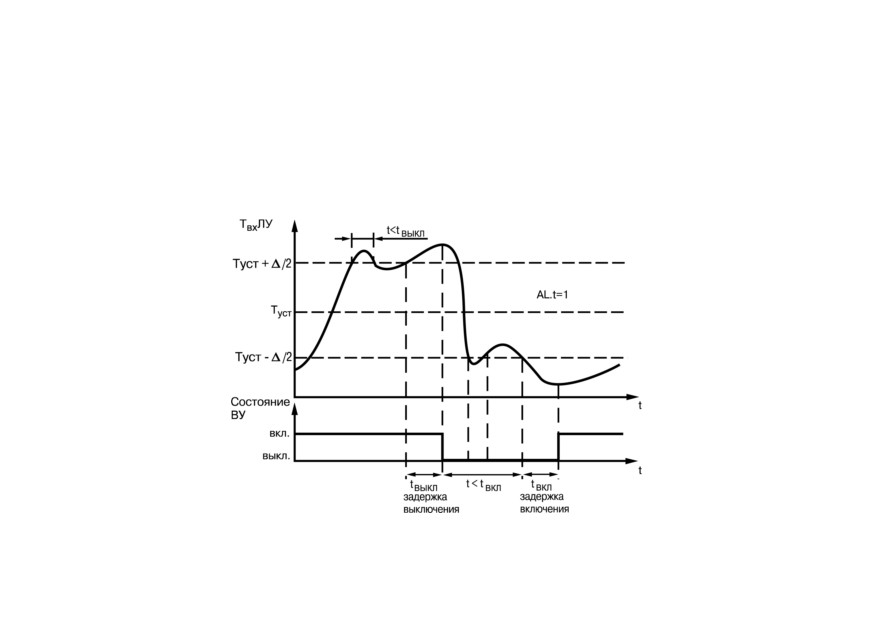

Временная диаграмма работы выходного устройства с заданными задержками включения и выключения
представлена на рисунке 7.3.
Рисунок 7.3 - Работа ЛУ с задержками включения и выключения
35
Во время работы в режиме РЕГИСТРАТОР (хAL.t = 5) ЛУ преобразует входные значения в сигналы управления
цифроаналоговым преобразователем «параметр — ток» или «параметр — напряжение». ЦАП выводит
информацию на внешнее регистрирующее устройство (самописец, компьютер и т. п.).
Значения преобразуются по линейному закону в заданном диапазоне изменения входной величины
(напряжения или тока) в соответствии с нижней и верхней границами, устанавливаемыми соответственно в
параметрах U.L, U.Н, A.L, A.H (уровень PL-2, группа AH.AL).

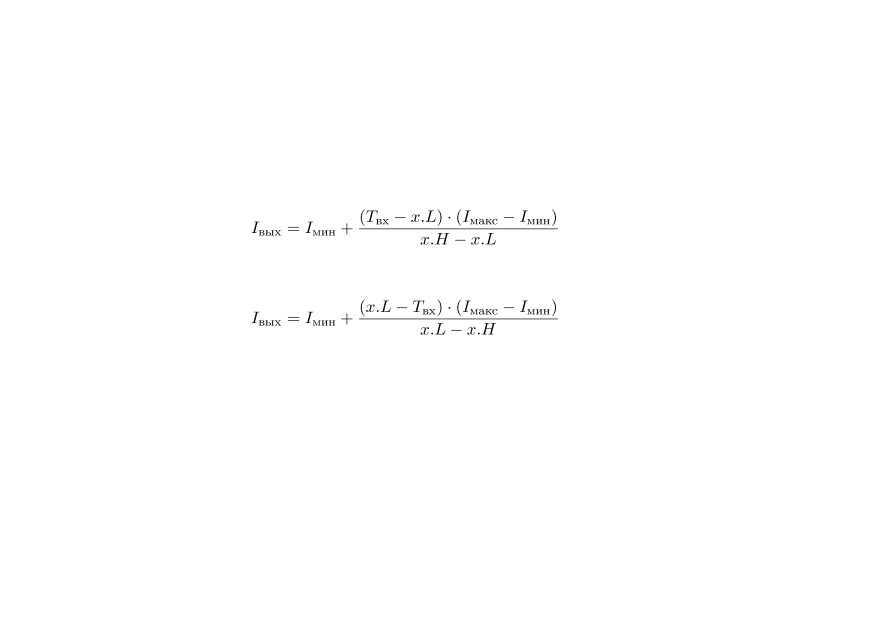

Например, выходной ток ЦАП формируется в соответствии с формулами:
при х.L < х.H:
(7.1)
при х.L > х.H:
(7.2)
где х.L, х.Н - значения параметров A.L и A.Н - соответственно;
Твх - текущее значение входного сигнала ЛУ;
Iмин, Iмакс - минимальное и максимальное значение выходного тока ЦАП (зависят от модификации прибора).

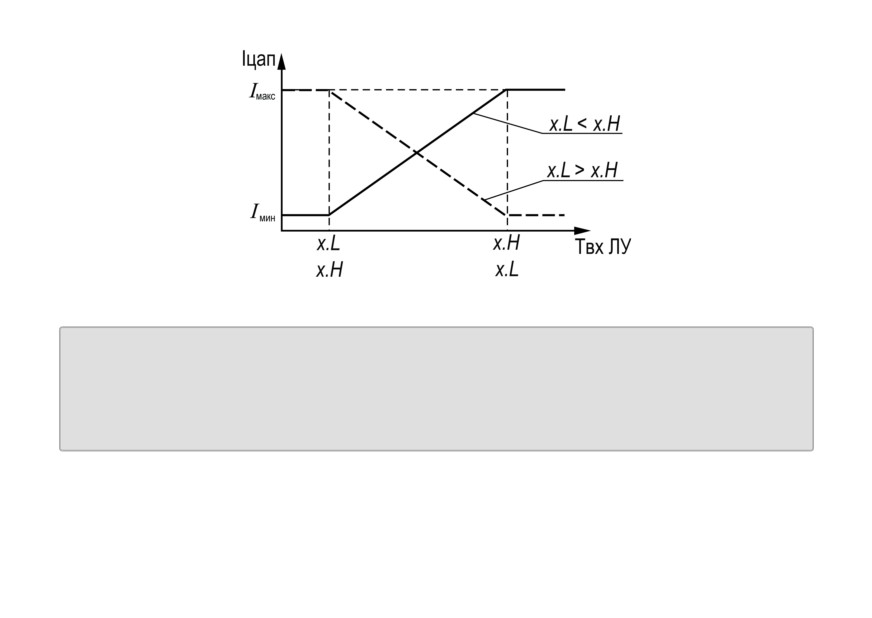

Выходные характеристики ЦАП в режиме регистрации приведены на рисунке 7.4.
36
Рисунок 7.4 - Выходные характеристики ЦАП
Пример
На третьем выходе прибора находится ВУ типа И (ЦАП «параметр-ток» с сигналом от 4 до 20 мА). Требуется
регистрировать напряжение в диапазоне от 100 до 300 В. Необходимо задать следующие настройки: 3AL.t =
5, U. L = 100,0, U. Н = 300,0. При значениях напряжения меньше 100,0 В ЦАП будет выдавать на внешнюю
нагрузку постоянный ток 20,0 мА. При напряжении, превышающем 300,0 В, ЦАП будет выдавать постоянный
ток 20,0 мА, а в диапазоне напряжений от 100,0 В до 300,0 В - сигнал постоянного тока, изменяющийся по
линейному закону в пределах от 4 до 20 мА.
7.6 Ручное управление ВУ
КМС-Ф1 может работать в режиме ручного управления выходными устройствами любого типа. Управление ВУ
в этом режиме осуществляется кнопками, расположенными на лицевой панели.
37
Для перехода в режим ручного управления сначала следует установить bl. Ar = 0 (уровень PL2), затем
установить SET. o = 1 (уровень PL2, группа S. OUt). После снятия блокировки параметры каждого ВУ (xH. ou)
доступны для редактирования вручную.
Для ВУ дискретного типа параметры 1H.ou, 2H.ou, 3H.ou могут принимать значения on/off (включено/выключено).
Для ВУ аналогового типа соответствующий параметр принимает значение от 0 до 1000. Для выходного
устройства типа У выходное напряжение будет изменяться от 0 до 10 В, для выходного устройства типа И
выходной ток будет изменяться от 4 до 20 мА.
Для выхода из режима ручного управления нужно установить запрет ручного управления SET. o = off (0)
(уровень PL2, группа S.OUt). Работа ВУ будет зависеть от уставок и типа логики ЛУ.
Для блокировки входа в режим ручного управления следует установить блокировку ручного управления -
установить параметр bl.Ar = on (уровень PL2).
7.7 Настройка работы с согласующими трансформаторами
Каналы напряжения или тока можно подключить к прибору через согласующие трансформаторы. Для этого
следует установить в параметрах N. u или N. t значения коэффициентов трансформации. По умолчанию
подразумевается, что трансформатор не используется и N.u = 1.
Прибор может измерять напряжение до 400 В. Если требуется работать в сети более 400 В, необходимо
использовать понижающий трансформатор. Для измерения параметров сети
600
В с подключенным
трансформатором 600/300 следует задать N.u = 2, и т. д.
В случае использования согласующих трансформаторов параметры, производные от напряжения и тока,
пересчитываются с учетом заданных значений N.u или N.t.
Пример
Требуется вычислить полную мощность при напряжении 220 В (внутри регистрируемого диапазона) и токе
нагрузки до 15 А. В случае использования трансформатора тока 30/5 и при N. t = 6 прибор выдаст корректное
значение полной мощности (3,3 кВА).
38
ПРЕДУПРЕЖДЕНИЕ
В память прибора записываются значения N.u и N.t, округленные до целого.
7.8 Аварийная сигнализация
Если значение измеренных тока, напряжения или частоты выходит за диапазон допустимых значений (см.
таблицу 7.1), прибор включает аварийную сигнализацию.
Светодиод АВАРИЯ светится непрерывно.
Каждые 15 секунд выдается двойной звуковой сигнал.
Аварийная сигнализация включается/отключается в параметре AlrM (PL2).
Таблица 7.1 - Диапазон допустимых значений контролируемых параметров
Параметр
Нижняя граница
Верхняя граница
Ток
0,02 А
5А
Напряжение
40 В
400 В
Частота
45 Гц
65 Гц
7.9 Предупредительная сигнализация
Предупредительная сигнализация
(одиночный сигнал) оповещает о включении ВУ дискретного типа.
Предупредительная сигнализация включается/отключается для каждого ВУ в параметрах 1. Al. o, 2. Al. o, 3. Al. o
(уровень PL2).
39
7.10 Установка даты и времени
Дата и время устанавливаются в параметрах группы dAtA уровня PL1.
Показания ЦИ2
Показания ЦИ1
Параметр
Секунды (ХХ)
Часы минуты (ХХ ХХ)
Время
Год (20ХХ)
День, месяц (ХХ ХХ)
Дата
Для отсчета времени используются встроенные часы реального времени (погрешность хода - не более ± 5 сек/
сутки).
ВНИМАНИЕ
В случае отключения напряжения питания показания часов реального времени сбрасываются на
значение по умолчанию.
8 Настройка прибора с ПК
8.1 Протоколы обмена
Для настройки прибора с ПК используется интерфейс связи RS-485. Прибор поддерживает протоколы связи:
ОВЕН, Modbus-RTU (Slave) и Modbus-ASCII (Slave). Тип протокола задается параметром Prot (PL4).
Для изменения протокола обмена по интерфейсу RS-485 следует после изменения значения параметра Prot
подать сетевую команду APLY.
Для организации обмена данными в сети RS-485 (для любого протокола) необходим Мастер сети.
Прибор КМС-Ф1 не может выполнять функции Мастера сети.
В качестве Мастера сети можно использовать ПК с подключенным адаптером или другие приборы с
интерфейсом RS-485, например, программируемый контроллер, панель оператора и т. д.
40
8.2 Сетевые параметры и их заводские установки
Для работы прибора в сети RS-485 следует настроить его сетевые параметры.
В случае подключения нескольких приборов к одному ПК через RS-485 следует задавать одинаковые сетевые
параметры для всех приборов в сети (за исключением уникального базового адреса).
Режим работы сети RS-485 задается в параметрах уровня PL4.
Если на ЦИ часто появляются сообщения об ошибках при чтении или записи параметров, необходимо
изменить скорость обмена данными (параметр bPS в PL4).
8.3 Базовый адрес
Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес.
Длина базового адреса прибора определяется параметром A.Len (PL4) во время настройки сетевых параметров.
Параметр может принимать только два значения (8 или 11 бит). Соответственно, максимальное значение,
которое может принимать базовый адрес при 8-битной адресации - 248, а при 11-битной адресации - 2040.
На заводе-изготовителе всем приборам устанавливается одинаковый базовый адрес Addr = 0 (PL4). Если
планируется использовать в одной сети RS-485 несколько приборов, то им необходимо задать новые значения
Базовых адресов.
Для каждого следующего прибора КМС-Ф1 в сети базовый адрес задается как базовый адрес предыдущего
прибора плюс 1.
При работе по протоколу ОВЕН базовый адрес 2040 зарезервирован для широковещательной рассылки.
8.4 Сигнализация работы по интерфейсу связи
Если обмен данными по RS-485 отсутствует в течение времени, превышающего допустимую задержку
(параметр t. out), светодиод RS начинает непрерывно светиться. Если t. out = 0, контроль работы сети
отключен.
41
9 Техническое обслуживание
9.1 Общие указания
Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования
безопасности из раздела 3.
Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие
процедуры:
• проверка крепления прибора;
• проверка винтовых соединений;
• удаление пыли и грязи с клеммника прибора.
42
10 Маркировка
На корпус прибора нанесены:
• наименование прибора;
• степень защиты корпуса по ГОСТ 14254;
• напряжение и частота питания;
• потребляемая мощность;
• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
На потребительскую тару нанесены:
• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
11 Упаковка
Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из
коробочного картона по ГОСТ 7933-89.
Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.
43
12 Транспортирование и хранение
Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара
должна крепиться согласно правилам, действующим на соответствующих видах транспорта.
Условия транспортирования должны соответствовать условиям
5
по ГОСТ 15150-69
при температуре
окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.
Прибор следует перевозить в транспортной таре поштучно или в контейнерах.
Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ
15150-69. В воздухе не должны присутствовать агрессивные примеси.
Прибор следует хранить на стеллажах.
13 Комплектность
Наименование
Количество
Прибор
1 шт.
Паспорт и Гарантийный талон
1 экз.
Руководство по эксплуатации
1 экз.
Комплект крепежных элементов
1 к-т.
Методика поверки (по требованию заказчика)
1 экз.
ПРИМЕЧАНИЕ
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.
44
14 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный
ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
45
Приложение А. Параметры прибора,
доступные по
протоколу ОВЕН
Таблица А.1 - Параметры прибора, доступные по протоколу ОВЕН
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Код последней сетевой
0×0233
см. таблицу А. 2
unsigned
Только чтение
ошибки n.Err
char
Режим работы Mode
0×5304
unsigned
Запись/Чтение
char
Бит 15=1
в качестве коэффициентов
трансформации использует
целые числа со смещением
точки.
Биты 0-8 для калибровки
Запись изменений в
0×8403
unsigned
Для применения и
энергонезависимую память и
char
сохранения параметров
переход на новые
записать 0×81
сетевые настройки Aply
Измеренное значение
U
0×A4A4
float
Только чтение
напряжения
с плавающей точкой in.u1
Измеренное значение тока
A
0×B343
float
Только чтение
с плавающей точкой in.i1
Значение полной мощности
UA
0×65A1
float
Только чтение
с плавающей точкой In.S1
Значение активной мощности
Wt
0×CFD5
float
Только чтение
с плавающей точкой In.P1
46
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Значение реактивной
UAr
0×A9F9
float
Только чтение
мощности
с плавающей точкой In.Q1
Значение измеренного
Fi
0×C232
float
Только чтение
коэффициента мощности
с плавающей точкой cos.1
Значение частоты сети
F
0×5A58
float
Только чтение
с плавающей точкой in.F
Значение полной энергии
EUА
0×6794
float
Только чтение
с плавающей точкой EVA
Значение активной энергии
EWT
0×8377
float
Только чтение
с плавающей точкой EWt
Значение реактивной энергии
EUАr
0×598A
float
Только чтение
с плавающей точкой EVAr
Уровень PL1
Группа S.SH
Уставка напряжения
S.U
0×2FBF
(40…400) × N.u
float
Запись/Чтение
с плавающей точкой S.V
По умолчанию -220
Зона гистерезиса
H.U
0×A9A9
(20…200) × N.u
float
Запись/Чтение
компаратора напряжения
По умолчанию - 40
с плавающей точкой H.V
Уставка тока с плавающей
S.A
0×461D
(0,02…5000) × N.t
float
Запись/Чтение
точкой S.A
По умолчанию - 2,500
47
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Зона гистерезиса
H.A
0×C00B
(0,01…2500) × N.t
float
Запись/Чтение
компаратора тока
По умолчанию - 1,000
с плавающей точкой H.A
Уставка полной мощности с
S.UA
0×F599
(20…2000) × N.t × N.u
float
Запись/Чтение
плавающей точкой S.VA
По умолчанию - 1000
Зона гистерезиса
H.UA
0×738F
(10…1000) × N.t × N.u
float
Запись/Чтение
компаратора полной
По умолчанию - 1000
мощности
с плавающей точкой H.VA
Уставка активной мощности с
S.Wt
0×117A
(20…2000) × N.t × N.u
float
Запись/Чтение
плавающей точкой S.Wt
По умолчанию - 1000
Зона гистерезиса
H.Wt
0×976C
(10…1000) × N.t × N.u
float
Запись/Чтение
компаратора активной
По умолчанию - 1000
мощности
с плавающей точкой H.Wt
Уставка реактивной
S.ur
0×67C4
(20…2000) × N.t × N.u
float
Запись/Чтение
мощности
По умолчанию - 1000
с плавающей точкой S.vr
Зона гистерезиса
H.ur
0×E1D2
(10…1000) × N.t × N.u
float
Запись/Чтение
компаратора реактивной
По умолчанию - 1000
мощности H.vr
Уставка cos φ с плавающей
S.Fi
0×04DE
0…1
float
Запись/Чтение
точкой S.Fi
По умолчанию - 0,5
Зона гистерезиса
H.Fi
0×82C8
0,01…0,5
float
Запись/Чтение
компаратора cos φ
По умолчанию - 0,4
с плавающей точкой H.Fi
48
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Уставка частоты S.F
S.F
0×F136
45…65
float
Запись/Чтение
По умолчанию - 50,0
Зона гистерезиса
H.F
0×7720
0,01…10
float
Запись/Чтение
компаратора частоты
По умолчанию - 1,0
с плавающей точкой H.F
Группа AH.AL
Нижняя граница регистр.
U.L
0×1AD5
(40…400) × N.u
float
Запись/Чтение
напряжения
По умолчанию - 200,0
с плавающей точкой V.L
Верхняя граница регистр.
U.H
0×8909
(40…400) × N.u
float
Запись/Чтение
напряжения
По умолчанию - 240,0
с плавающей точкой V.H
Нижняя граница регистрации
A.L
0×02C7
(0,02…5000) × N.t
float
Запись/Чтение
тока с плавающей точкой A.L
По умолчанию - 2,000
Верхняя граница регистрации
A.H
0×911B
(0,02…5000) × N.t
float
Запись/Чтение
тока с плавающей точкой A.H
По умолчанию - 4,000
Нижняя граница регистр.
UA.L
0×BDB5
(20…2000) × N.t × N.u
float
Запись/Чтение
полной мощности
По умолчанию - 200
с плавающей точкой VA.L
Верхняя граница регистр.
UA.H
0×B0E8
(20…2000) × N.t × N.u
float
Запись/Чтение
полной мощности
По умолчанию - 2000
с плавающей точкой VA.H
Нижняя граница регистр.
Wt.L
0×B5CF
(20…2000) × N.t × N.u
float
Запись/Чтение
активной мощности
По умолчанию - 200
с плавающей точкой Wt.L
49
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Верхняя граница регистр.
Wt.H
0×B892
(20…2000) × N.t × N.u
float
Запись/Чтение
активной мощности
По умолчанию - 2000
с плавающей точкой Wt.H
Нижняя граница регистр.
ur.L
0×47CB
(20…2000) × N.t × N.u
float
Запись/Чтение
реактивной мощности
По умолчанию - 200
с плавающей точкой r.L
Верхняя граница регистр.
ur.H
0×4A96
(20…2000) × N.t × N.u
float
Запись/Чтение
реактивной мощности
По умолчанию - 2000
с плавающей точкой Vr.H
Нижняя граница регистр.
Fi.L
0×202B
0…1
float
Запись/Чтение
cosφ
По умолчанию - 0,25
с плавающей точкой Fi.L
Верхняя граница регистр.
Fi.H
0×2D76
0…1
float
Запись/Чтение
cosφ
По умолчанию - 0,75
с плавающей точкой Fi.H
Нижняя граница регистр.
F.L
0×F12D
45…65
float
Запись/Чтение
частоты
По умолчанию - 49,5
с плавающей точкой F.L
Верхняя граница регистр.
F.H
0×62F1
45…65
float
Запись/Чтение
частоты
По умолчанию - 50,5
с плавающей точкой F.H
Группа dAtA
Текущий год UEAr
UEAr
0×480C
00…99
unsigned
Запись/Чтение
char
Текущий месяц Mont
Mont
0×C649
1…12
unsigned
Запись/Чтение
char
50
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Текущее число dAtA
dAtA
0×6D65
1…31
unsigned
Запись/Чтение
char
Текущее значение часов
Hour
0×EFF7
0…23
unsigned
Запись/Чтение
Hour
char
Текущее значение минут
Mint
0×2748
0…59
unsigned
Запись/Чтение
Mint
char
Текущее значение секунд
SEС
0×B14B
0…59
unsigned
Запись/Чтение
SEС
char
Необходимость обнуления
EnEr
0×FC38
1 - сброс счетчиков
unsigned
По умолчанию - 1
энергий
по снятию питания
char
после сброса питания EnEr
(on);
0 - счетчики по
снятию питания
сохраняются (OFF)
Сброс значений
Eclr
0×AEA5
unsigned
Запись.
подсчитанных энергий Eclr
char
Записать «1» для
применения
Уровень PL2 (по RS-485 недоступны)
Блокировка ручного
bL.Ar
1 - включена (on)
По умолчанию - 0
управления bl.Ar
0 - отключена (OFF)
Разрешение включения
ALrM
1 - включена (on)
По умолчанию - 0
аварийной сигнализации
0 - отключена (OFF)
ALrm
Группа AL.T
Установка выходной
1AL.t
0 - измеритель;
По умолчанию - 0
характеристики ВУ1 1AL.t
51
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
1 - прямой
гистерезис;
2 - обратный
гистерезис;
3 - П-образная
характеристика;
4 - U-образная
характеристика;
5 - регистратор
Группа oA.P
Привязка аналогового ВУ1 к
1oA.P
0 - нет;
По умолчанию - 0
контролируемому
1 - к напряжению;
параметру 1oA.P
2 - к току;
3 - к полной
Привязка аналогового ВУ2 к
2oA.P
мощности;
контролируемому
4 - к активной
параметру 2oA.P
мощности;
Привязка аналогового ВУ3 к
3oA.P
5 - к реактивной
контролируемому
мощности;
параметру 3oA.P
6 - к cosφ
7 - к частоте
Группа Od
Привязка контролируемого
0d.U
0 - нет;
По умолчанию - 0
напряжения
1 - ВУ1;
к дискретным ВУ 0d.U
2 - ВУ1 и ВУ2;
3 - ВУ1, ВУ2 и ВУ3;
Привязка контролируемого
0d.A
4 - ВУ1 и ВУ3;
тока к дискретным ВУ 0d.A
5 - ВУ2;
6-ВУ2иВУ3;
52
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Привязка контролируемой
0d.UA
7 - ВУ3
полной мощности
к дискретным ВУ 0d.UA
Привязка контролируемой
0d.Wt
активной мощности
к дискретным ВУ 0d.Wt
Привязка контролируемой
0d.ur
реактивной
к дискретным ВУ 0d.vr
Привязка контролируемого
0d.Fi
cosφ к дискретным ВУ 0d.Fi
Привязка контролируемой
0d.F
частоты
к дискретным ВУ 0d.F
Группа d.AL
Задержка времени
1.d.on
от 0 до 3600 с
По умолчанию - 0
включения ВУ1 1.d.on
Задержка времени
2.d.on
от 0 до 3600 с
По умолчанию - 0
включения ВУ2 2.d.on
Задержка времени
3.d.on
от 0 до 3600 с
По умолчанию - 0
включения ВУ3 3.d.on
Задержка времени
1.d.oF
от 0 до 3600 с
По умолчанию - 0
отключения ВУ1 1.d.of
Задержка времени
2.d.oF
от 0 до 3600 с
По умолчанию - 0
отключения ВУ2 2.d.of
53
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Задержка времени
3.d.oF
от 0 до 3600 с
По умолчанию - 0
отключения ВУ3 3.d.of
Группа S.OUt
Разрешение ручного
SET.o
1 - разрешено (on);
По умолчанию - 1
управления выходами SET.o
0 - запрещено (OFF)
Выход 1 1H.ou
1H.ou
0…1000
По умолчанию - 0
Выход 2 2H.ou
2H.ou
0…1000
Чтение.
По умолчанию - 0
Выход 3 3H.ou
3H.ou
0…1000
По умолчанию - 0
Уровень PL3
Группа Nu.Nt
Коэффициент
N.u
0×AADF
от 0,001 до 9999
float
Запись/Чтение.
трансформация напряжения
По умолчанию - 1,0
с плавающей точкой N.u
Коэффициент
N.t
0×C7C6
от 0,001 до 9999
float
Запись/Чтение
трансформация тока
По умолчанию - 1,0
с плавающей точкой N.t
Периодичность смены
ind.t
от 1 до 600 с
По умолчанию - 1
параметров
при циклической индикации
ind.t
Периодичность обновления
ind.r
от 1 до 60 с
По умолчанию - 1
информации на ЦИ ind.r
54
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Состояние циклической
ind.A
1 - включена (on)
По умолчанию - 0
индикации после
0 - отключена (OFF)
перезапуска прибора ind.A
Индикация системных
Stat
0×9C5B
0 - ошибка EEPROM;
unsigned
Чтение
ошибок Stat
1 - ошибка связи с
char
АЦП;
2 - ошибка
применения
параметров
Уровень PL4
Название прибора dEv
0×D681
Строка ASCII, 6 байт
char[6]
Только чтение
КМС-1Ф
Версия программы vEr
0×2D5B
ASCII, 5 байт Vx.yy
char[5]
Только чтение.
Х - номер версии,
Устанавливается
YY- номер подверсии
предприятием-изготовителем
Скорость обмена bPS
bPS
0×B760
Byte:
unsigned
Запись/Чтение.
0 - 2,4 кбит/с;
char
По умолчанию - 2
1 - 4,8 кбит/с;
2 - 9,6 кбит/с;
3 - 14,4 кбит/с;
4 - 19,2 кбит/с;
5 - 28,8 кбит/с;
6 - 38,4 кбит/с;
7 - 57,6 кбит/с;
8 - 115,2 кбит/с
Длина слова данных Len
LEn
0×523F
Byte:
unsigned
Запись/Чтение.
7 - 7 бит
char
По умолчанию - 8
8-8бит
55
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Тип контроля четности PrtY
PrtY
0×E8C4
Byte:
unsigned
Запись/Чтение.
0 - контроля нет;
char
По умолчанию - 0
1 - четность;
2 - нечетность
Количество стоп-бит Sbit
Sbit
0×B72E
Byte:
unsigned
По умолчанию - 2
1 - один;
char
2 - два
Задержка ответа
rS.dL
0×1E25
Byte:
unsigned
Запись/Чтение.
прибора rS.dL
от 0 до 255 мс
char
По умолчанию - 45
Сетевой тайм-аут t.out
t.out
0×BEC7
Word_16:
unsigned
Запись/Чтение.
от 0 до 600 с
short
«0» - отключить тайм-аут.
По умолчанию - 600
Адрес прибора Addr
Addr
0×9F62
Word_16: от 0 до 2047
unsigned
Запись/Чтение.
short
По умолчанию -16
Тип протокола Prot
Prot
0×41F2
0 - Modbus ASCII
unsigned
Запись/Чтение.
(ASC);
char
По умолчанию - 2
1 - Modbus RTU (rtu);
2 - Овен; (0WEN)
Длина сетевого
A.LEN
0×1ED2
Byte:
unsigned
Запись/Чтение.
адреса A.Len
8 - 8 бит;
char
По умолчанию - 8
11 - 11 бит
Уровень PL5
Измеренное минимальное
LU
0×0BAD
(40…400) × N.u
float
Чтение
значение напряжения
с плавающей точкой mi.U
56
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Измеренное максимальное
rU
0×8A78
(40…400) × N.u
float
Чтение
значение напряжения
с плавающей точкой mx.U
Измеренное минимальное
LA
0×3384
(0,02…5000) × N.t
float
Чтение
значение тока
с плавающей точкой mi.A
Измеренное максимальное
rA
0×B251
(0,02…5000) × N.t
float
Чтение
значение тока
с плавающей точкой mx.A
Измеренное минимальное
LUA
0×45B9
(20…2000) × N.t × N.u
float
Чтение
значение полной мощности
с плавающей точкой mi.VA
Измеренное максимальное
MxUA
0×C46C
(20…2000) × N.t × N.u
float
Чтение
значение полной мощности
с плавающей точкой mx.VA
Измеренное минимальное
Mi.Wt
0×C675
(20…2000) × N.t × N.u
float
Чтение
значение активной мощности
с плавающей точкой mi.Wt
Измеренное максимальное
MXWt
0×47A0
(20…2000) × N.t × N.u
float
Чтение
значение активной мощности
с плавающей точкой mx.Wt
Измеренное минимальное
MIur
0×35B3
(20…2000) × N.t × N.u
float
Чтение
значение реактивной
мощности
с плавающей точкой mi.ur
Измеренное максимальное
MXur
0×35B3
(20…2000) × N.t × N.u
float
Чтение
значение реактивной
57
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
мощности
с плавающей точкой mx.ur
Измеренное минимальное
lFi
0×157A
0…1
float
Чтение
значение cosφ mi.Fi
Измеренное максимальное
MXFi
0×94AF
0…1
float
Чтение
значение cos φ mx.Fi
Измеренное минимальное
LF
0×99F0
45…65
float
Чтение
значение частоты mi.F
Измеренное максимальное
rF
0×1825
45…65
float
Чтение
значение частоты mx.F
Сброс всех измеренных
CL.RX
0×1B4C
unsigned
Запись.
максимальных и
char
Записать «1» (или любое
минимальных значений Cl.ix
значение, но младший бит =
1)
Время фиксации
0×AA3A
Байт 0 - CC MM;
unsigned
Чтение
измеренного
Байт 1 - ЧЧ ДД;
long
минимального значения
Байт 2 - год,
напряжения ti.U
где СС (0…59) -
Время фиксации
0×2BEF
unsigned
Чтение
секунды,
измеренного
long
ММ (0…59 - минуты,
максимального значения
ЧЧ (0…23) - часы,
напряжения tx.U
ДД (1…31) - дни,
Время фиксации
0×9213
Год (2000...2099)
unsigned
Чтение
измеренного
long
минимального значение тока
ti.A
58
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Время фиксации
0×13C6
unsigned
Чтение
измеренного
long
максимального значения тока
tx.A
Время фиксации
0×E42E
Байт 0 - CC MM;
unsigned
Чтение
измеренного минимального
Байт 1 - ЧЧ ДД;
long
значения
Байт 2 - год,
полной мощности ti.VA
где СС (0…59) -
Время фиксации
0×65FB
unsigned
Чтение
секунды,
измеренного максимального
long
ММ (0…59 - минуты,
значения
ЧЧ (0…23) - часы,
полной мощности tx.VA
ДД (1…31) - дни,
Время фиксации
0×67E2
Год (2000...2099)
unsigned
Чтение
измеренного минимального
long
значения
активной мощности ti.Wt
Время фиксации
0×E637
unsigned
Чтение
измеренного максимального
long
значения
активной мощности tx.Wt
Время фиксации
0×AC0D
unsigned
Чтение
измеренного минимального
long
значения
реактивной мощности ti.Ar
Время фиксации
0×2DD8
unsigned
Чтение
измеренного максимального
long
значения
реактивной мощности tx.Ar
59
Продолжение таблицы А.1
Параметр
Индикация
HASH
Диапазон
Тип
Примечание
на ЦИ
данных
Время фиксации
0×B4ED
Байт 0 - CC MM;
unsigned
Чтение
измеренного минимального
Байт 1 - ЧЧ ДД;
long
значения cos φ ti.Fi
Байт 2 - год,
Время фиксации
0×3538
unsigned
Чтение
где СС (0…59) -
измеренного максимального
long
секунды,
значения cos φ tx.Fi
ММ (0…59) - минуты,
Время фиксации
0×3867
ЧЧ (0…23) - часы,
unsigned
Чтение
измеренного
ДД (1…31) - дни,
long
минимального значения
Год (2000...2099)
частоты ti.F
Время фиксации
0×B9B2
unsigned
Чтение
измеренного
long
максимального значения
частоты tx.F
Таблица А.2 - Код сетевой ошибки (команда n.Err)
Код
Описание
0
Безошибочный прием кадра
2
Задано положение точки, превышающее 3
3
Попытка модификации ROM-параметра
33
Аппаратная ошибка кадрирования
39
Неверная контрольная сумма кадра
40
Не найден дескриптор
49
Размер поля данных не соответствует ожидаемому значению
60
Приложение Б. Параметры прибора, доступные по
протоколу Modbus
Для протокола Modbus реализовано выполнение следующих функций:
• 03, 04 (read registers) - чтение одного или нескольких регистров;
• 06 (preset single register) - запись одного регистра;
• 16 (preset multiple registers) - запись нескольких регистров.
Базовый адрес Addr = 0 является для этого протокола широковещательным, прибор будет выполнять команды
записи (6, 16), но не будет отправлять квитанции на принятые команды. На адреса более 247 прибор
реагировать не будет.
Для функций 06 и 16 при попытке записать регистры, предназначенные только для чтения, или при попытке
обращения к несуществующим регистрам возвращается ошибка 1 («Illegal function»).
Таблица Б.1 - Параметры прибора, доступные по протоколу Modbus
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Название прибора
0-3
КМС-1Ф
char[6]
Только чтение
Версия программы
4-5
Х - номер версии,
char[4]
Только чтение.
YY- номер подверсии
Устанавливается
предприятием-
изготовителем
Скорость обмена
6
Byte:
unsigned
Запись/Чтение.
0 - 2,4 кбит/сек;
char
По умолчанию - 8
1 - 4,8 кбит/сек;
2 - 9,6 кбит/сек;
3 - 14,4 кбит/сек;
4 - 19,2 кбит/сек;
5 - 28,8 кбит/сек;
6 - 38,4 кбит/сек;
7-57,6кбит/сек;
61
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
8 - 115,2 кбит/сек
Длина слова данных
7
Byte:
unsigned
Запись/Чтение.
7 -7 бит;
char
По умолчанию - 8
8 -8 бит
Тип контроля четности
8
Byte: 0 - контроля нет;
unsigned
Запись/Чтение.
1 - четность;
char
По умолчанию - 0
2 - нечетность
Количество стоп-бит
9
Byte: 1 - один;
unsigned
Запись/Чтение.
2 - два
char
По умолчанию - 1
Задержка ответа прибора
10
Byte:
unsigned
Запись/Чтение.
от 0 до 255 мс
char
По умолчанию - 45
Сетевой тайм-аут
11
Word_16:
unsigned
Запись/Чтение.
от 0 до 600 сек
short
«0» - отключить тайм-
аут.
По умолчанию - 600
Адрес прибора
12
Word_16: от 1 до 255
unsigned
Запись/Чтение.
short
По умолчанию -1
Тип протокола
13
0 - Modbus ASCII;
unsigned
Запись/Чтение.
1 - Modbus RTU;
char
По умолчанию -2
2 - Овен
Длина сетевого адреса
14
Byte: 8 - 8 бит;
unsigned
Запись/Чтение.
11 - 11 бит
char
По умолчанию - 8
Код последней сетевой ошибки
15
См. таблицу Б. 2
unsigned
Только чтение
char
Байт статуса
16
Чтение:
unsigned
Только чтение
0 - ошибка EEPROM;
char
62
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
1 - ошибка связи с
АЦП;
2 - ошибка
применения
параметров
Режим работы
17
unsigned
Запись/Чтение.
char
Бит 15=1
в качестве
коэффициентов
трансформации
использует целые
числа со смещением
точки.
Биты 0-8 для
калибровки
Положение десятичной точки в целом значении
18
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
коэффициента трансформации напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение коэффициента
19-20
от 1 до 9 999
unsigned
Запись/Чтение.
трансформации напряжения со смещением
long
По умолчанию - 1
точки
Положение десятичной точки в целом значении
21
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
коэффициента трансформации тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение коэффициента
22-23
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
трансформации тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Положение десятичной точки в целом значение
24
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
измеренного напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
63
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Целое значение напряжения со смещением
25-26
от 0 до 999 999
signed long
Только чтение
точки
Положение десятичной точки в целом значение
27
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
измеренного тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение измеренного тока со
28 - 29
от 0 до 999 999
signed long
Только чтение
смещением точки
Положение десятичной точки в целом значение
30
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
полной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение полной мощности со
31-32
от 0 до 999 999
signed long
Только чтение
смещением точки
Положение десятичной точки в целом значении
33
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
активной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение активной мощности со
34-35
от 0 до 999 999
signed long
Только чтение
смещением точки
Положение десятичной точки в целом значении
36
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение
реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение реактивной мощности со
37-38
от 0 до 999 999
signed long
Чтение
смещением точки
Положение десятичной точки в целом значении
39
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение
измеренного коэффициента мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение измеренного коэффициента
40-41
от 0 до 1000
signed long
Чтение
мощности со смещением точки.
Положение десятичной точки в целом значении
42
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение
частоты сети
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
64
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Целое значение частоты сети со смещением
43-44
от 0 до 999 999
signed long
Чтение
десятичной точки
Целое значение полной энергии
45-46
от 0 до 4 294 967 295
signed long
Чтение
Целое значение активной энергии
47-48
от 0 до 4 294 967 295
signed long
Чтение
Целое значение реактивной энергии
49-50
от 0 до 4 294 967 295
signed long
Чтение
Зоны гистерезиса и уставки
Положение десятичной точки значение
51
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Заданное целое значение напряжения
52-53
от 0 до 999 999
signed long
Чтение
Положение десятичной точки зоны гистерезиса
54
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора напряжения
55-56
от 0 до 999 999
signed long
Чтение
Положение десятичной точки значение тока
57
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Заданное целое значение тока
58-59
от 0 до 999 999
signed long
Чтение
Положение десятичной точки зоны гистерезиса
60
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора тока
61-62
от 0 до 999 999
signed long
Чтение
Положение десятичной точки значение полной
63
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
65
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Заданное целое значение полной мощности
64-65
от 0 до 999 999
signed long
Чтение
Положение десятичной точки зоны гистерезиса
66
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора полной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора полной
67-68
от 0 до 999 999
signed long
Чтение
мощности
Положение десятичной точки значение
69
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение
активной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Заданное целое значение активной мощности
70-71
от 0 до 999 999
signed long
Чтение
Положение десятичной точки зоны гистерезиса
72
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора активной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора активной
73-74
от 0 до 999 999
signed long
Чтение
мощности
Положение десятичной точки значение
75
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Заданное целое значение реактивной
76-77
от 0 до 999 999
signed long
Чтение
мощности
Положение десятичной точки зоны гистерезиса
78
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора реактивной
79-80
от 0 до 999 999
signed long
Чтение
мощности
Положение десятичной точки значение cos φ
81
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Заданное целое значение cos φ
82-83
от 0 до 999 999
signed long
Чтение
66
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Положение десятичной точки зоны гистерезиса
84
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора cos φ
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора cos φ
85-86
от 0 до 999 999
signed long
Чтение
Положение десятичной точки значение частоты
87
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Заданное целое значение частоты
88-89
от 0 до 999 999
signed long
Чтение
Положение десятичной точки зоны гистерезиса
90
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
компаратора частоты
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Зона гистерезиса компаратора частоты
91-92
от 0 до 999 999
signed long
Чтение
Границы регистрации
Положение десятичной точки верхней границы
93
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
94-95
от 0 до 999 999
signed long
Чтение
напряжения
Положение десятичной точки нижней границы
96
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
97-98
от 0 до 999 999
signed long
Чтение
напряжения
Положение десятичной точки верхней границы
99
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
100-101
от 0 до 999 999
signed long
Чтение
тока
67
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Положение десятичной точки нижней границы
102
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
103-104
от 0 до 999 999
signed long
Чтение
тока
Положение десятичной точки верхней границы
105
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации полной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
106-107
от 0 до 999 999
signed long
Чтение
полной мощности
Положение десятичной точки нижней границы
108
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации полной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
109-110
от 0 до 999 999
signed long
Чтение
полной мощности
Положение десятичной точки верхней границы
111
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации активной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
112-113
от 0 до 999 999
signed long
Чтение
активной мощности
Положение десятичной точки нижней границы
114
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации активной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
115-116
от 0 до 999 999
signed long
Чтение
активной мощности
Положение десятичной точки верхней границы
117
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
118-119
от 0 до 999 999
signed long
Чтение
реактивной мощности
68
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Положение десятичной точки нижней границы
120
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
121-122
от 0 до 999 999
signed long
Чтение
реактивной мощности
Положение десятичной точки верхней границы
123
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации cos φ
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
124-125
от 0 до 999 999
signed long
Чтение
cos φ
Положение десятичной точки нижней границы
126
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации cos φ
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
127-128
от 0 до 999 999
signed long
Чтение
cos φ
Положение десятичной точки верхней границы
129
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации частоты
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение верхней границы регистрации
130-131
от 0 до 999 999
signed long
Чтение
частоты
Положение десятичной точки нижней границы
132
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
регистрации частоты
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение нижней границы регистрации
133-134
от 0 до 999 999
signed long
Чтение
частоты
Измеренные экстремальные значения
Положение десятичной точки в целом значении
135
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение
максимальное значение напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное максимальное значение
136-137
от 0 до 999 999
signed long
Чтение
напряжения со смещением точки
69
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Положение десятичной точки в целом значении
138
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
минимальное значение напряжения
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное минимальное значение
139-140
от 0 до 999 999
signed long
Чтение
напряжения со смещением точки
Положение десятичной точки в целом значении
141
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
Измеренное максимальное значение тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное максимальное значение
142-143
от 0 до 999 999
signed long
Чтение
тока со смещением точки
Положение десятичной точки в целом значении
144
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
минимальное значение тока
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное минимальное значение тока
145-146
от 0 до 999 999
signed long
Чтение
со смещением точки
Положение десятичной точки в целом значении
147
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
Измеренное максимальное значение полной
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
мощности
Целое Измеренное максимальное значение
148-149
от 0 до 999 999
signed long
Чтение
полной мощности со смещением точки
Положение десятичной точки в целом значении
150
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
Измеренное минимальное значение полной
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
мощности
Целое Измеренное минимальное значение
151-152
от 0 до 999 999
signed long
Чтение
полной мощности со смещением точки
Положение десятичной точки в целом значении
153
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
максимальной активной мощности со
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
смещением точки
70
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Целое максимальное значение активной
154-155
от 0 до 999 999
signed long
Чтение
мощности со смещением точки
Положение десятичной точки в целом значении
156
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение
Измеренное минимальное значение активной
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
мощности
Целое Измеренное минимальное значение
157-158
от 0 до 999 999
signed long
Чтение
активной мощности со смещением точки
Положение десятичной точки в целом значении
159
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
максимальное значение реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное максимальное значение
160-161
от 0 до 999 999
signed long
Чтение
реактивной мощности со смещением точки
Положение десятичной точки в целом значении
162
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
минимального значения реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное минимальное значение
163-164
от 0 до 999 999
signed long
Чтение
реактивной мощности со смещением точки
Положение десятичной точки в целом значении
165
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
максимального cos φ
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое Измеренное минимальное значение
157-158
от 0 до 999 999
signed long
Чтение
активной мощности со смещением точки
Положение десятичной точки в целом значении
159
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
максимальное значение реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое измеренное максимальное значение
160-161
от 0 до 999 999
signed long
Чтение
реактивной мощности со смещением точки
Положение десятичной точки в целом значении
162
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
минимального значения реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
71
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Целое измеренное минимальное значение
163-164
от 0 до 999 999
signed long
Чтение
реактивной мощности со смещением точки
Положение десятичной точки в целом значении
165
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
максимального cos φ
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое Измеренное минимальное значение
157-158
от 0 до 999 999
signed long
Чтение
активной мощности со смещением точки
Положение десятичной точки в целом значении
159
0
(- - - -)
1
(- - -.-)
unsigned
Запись/Чтение.
максимальное значение реактивной мощности
2
(- -.- -)
3
(-.- - -)
char
По умолчанию - 0
Целое значение времени фиксации
180-182
signed long
Чтение
максимального значения напряжения
Целое значение времени фиксации
183-185
signed long
Чтение
минимального значения тока ti.A
Целое значение времени фиксации
186-188
signed long
Чтение
максимального значения тока tx.A
Целое значение времени фиксации
189-191
signed long
Чтение
минимального значения полной мощности ti.VA
Целое значение времени фиксации
192-194
signed long
Чтение
максимального значения
полной мощности tx.VA
Целое значение времени фиксации
195-197
signed long
Чтение
минимального значения
активной мощности ti.Wt
Целое значение времени фиксации
198-200
signed long
Чтение
максимального значения
активной мощности tx.Wt
72
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Целое значение времени фиксации
201-203
Байт 0 - CC MM
signed long
Чтение
минимального значения
Байт 1 - ЧЧ ДД
реактивной мощности ti.Ar
Байт 2 - год
СС (0…59) - секунды
Целое значение времени фиксации
204-206
signed long
Чтение
ММ (0…59 - минуты
максимального значения
ЧЧ (0…23) - часы
реактивной мощности tx.Ar
ДД (1…31) - дни
Целое значение времени фиксации
207-209
Год (2000..2099)
signed long
Чтение
минимального значения cos φ ti.Fi
Целое значение времени фиксации
210-212
signed long
Чтение
максимального значения cos φ tx.Fi
Целое значение времени фиксации
213-215
signed long
Чтение
минимального значения частоты ti.F
Целое значение времени фиксации
216-218
signed long
Чтение
максимального значения частоты tx.F
Дата и время
Текущее значение секунд
219
0…59
unsigned
Запись/Чтение
char
Текущее значение минут
220
0…59
unsigned
Запись/Чтение
char
Текущее значение часов
221
0…23
unsigned
Запись/Чтение
char
Текущее число
222
1…31
unsigned
Запись/Чтение
char
Текущий месяц
223
1…12
unsigned
Запись/Чтение
char
73
Продолжение таблицы Б.1
Параметр
Номера
Диапазон
Тип
Примечание
регистров
данных
Текущий год
224
2011…2099
unsigned
Запись/Чтение
char
Другие параметры
Не используется
225
Сброс значений подсчитанных энергий Eclr
226
1
unsigned
Запись
char
Запись изменений в энергонезависимую
255
Для применения и
unsigned
Запись.
память и переход на новые
сохранения
char
Коды ошибок
сетевые настройки APLY
параметров записать
команды см.
0x81
таблицу Б. 2
Таблица Б.2 - Маска кодов ошибок для команды APLY
Номер бита
Описание ошибки
3
Не удалось сохранить в энергонезависимую память параметры для настройки измерений (регистры
14-16, 18, 20)
2
Недопустимое значение в одном из параметров для настройки измерений (регистры 14-16, 18, 20)
1
Не удалось сохранить в энергонезависимую память сетевые параметры (регистры 0-10)
0
Недопустимое значение в сетевых параметрах (регистры 2-10)
74
