Панель оператора ИПП120. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Термины и аббревиатуры

Введение

Назначение и функции

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

Меры безопасности

Установка

Подключение

5.1 Рекомендации по подключению

5.2 Порядок подключения

5.3 Подключение к интерфейсу RS-485

5.3.1 Общие сведения

5.3.2 Типовые схемы подключения

Настройка и программирование

6.1 Общие сведения

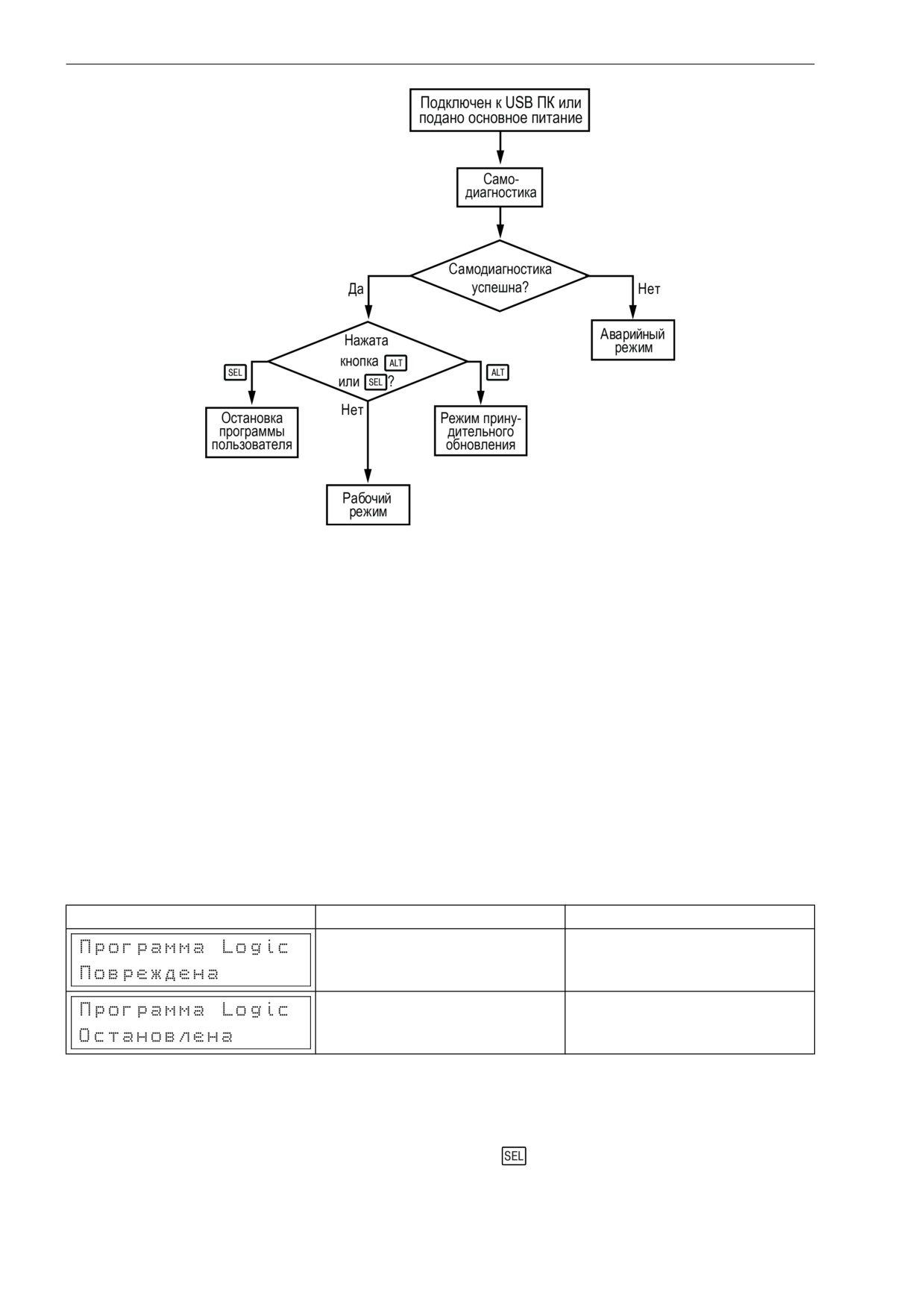

6.2 Режимы работы

6.2.1 Рабочий режим

6.2.2 Аварийный режим

6.2.3 Режим Run-Stop

6.2.4 Режим Down.Mode

6.3 Сетевой интерфейс

6.3.1 Общие сведения

6.3.2 Режим Master

6.3.3 Режим Slave

6.3.4 Карта регистров Modbus

Эксплуатация

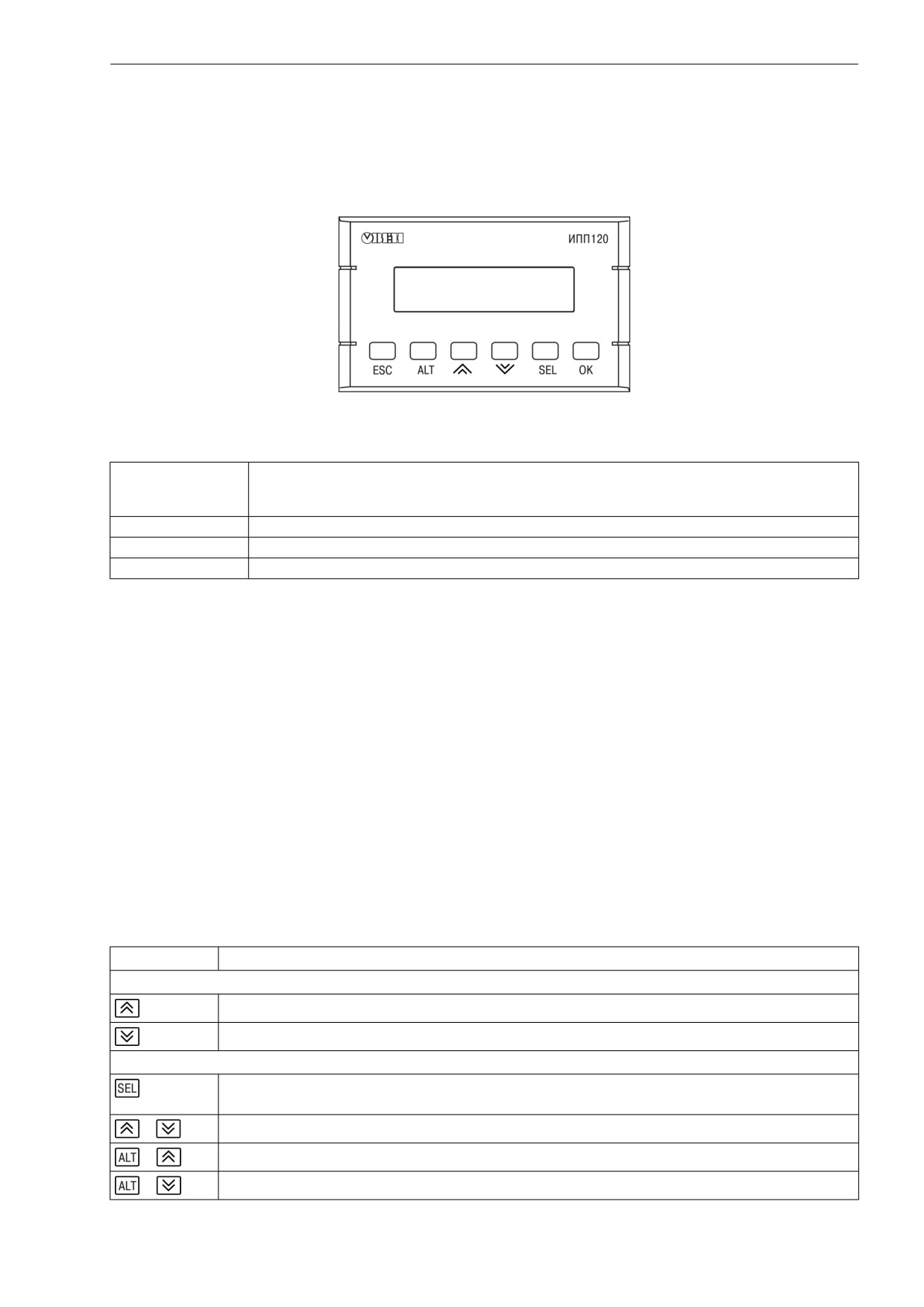

7.1 Управление и индикация

7.2 Работа с меню

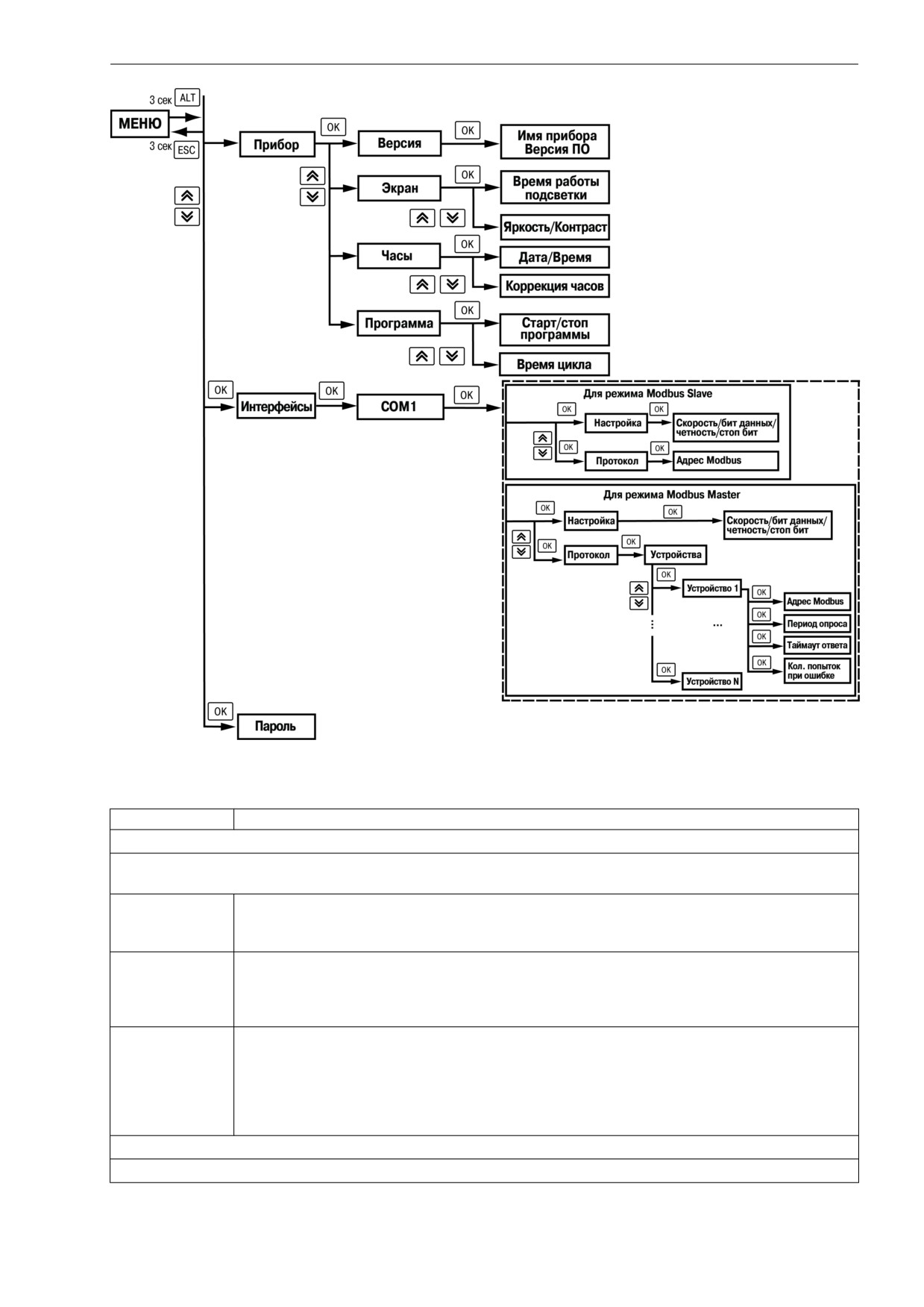

7.2.1 Системное меню

7.2.2 Переходы между экранами

7.2.3 Режим редактирования

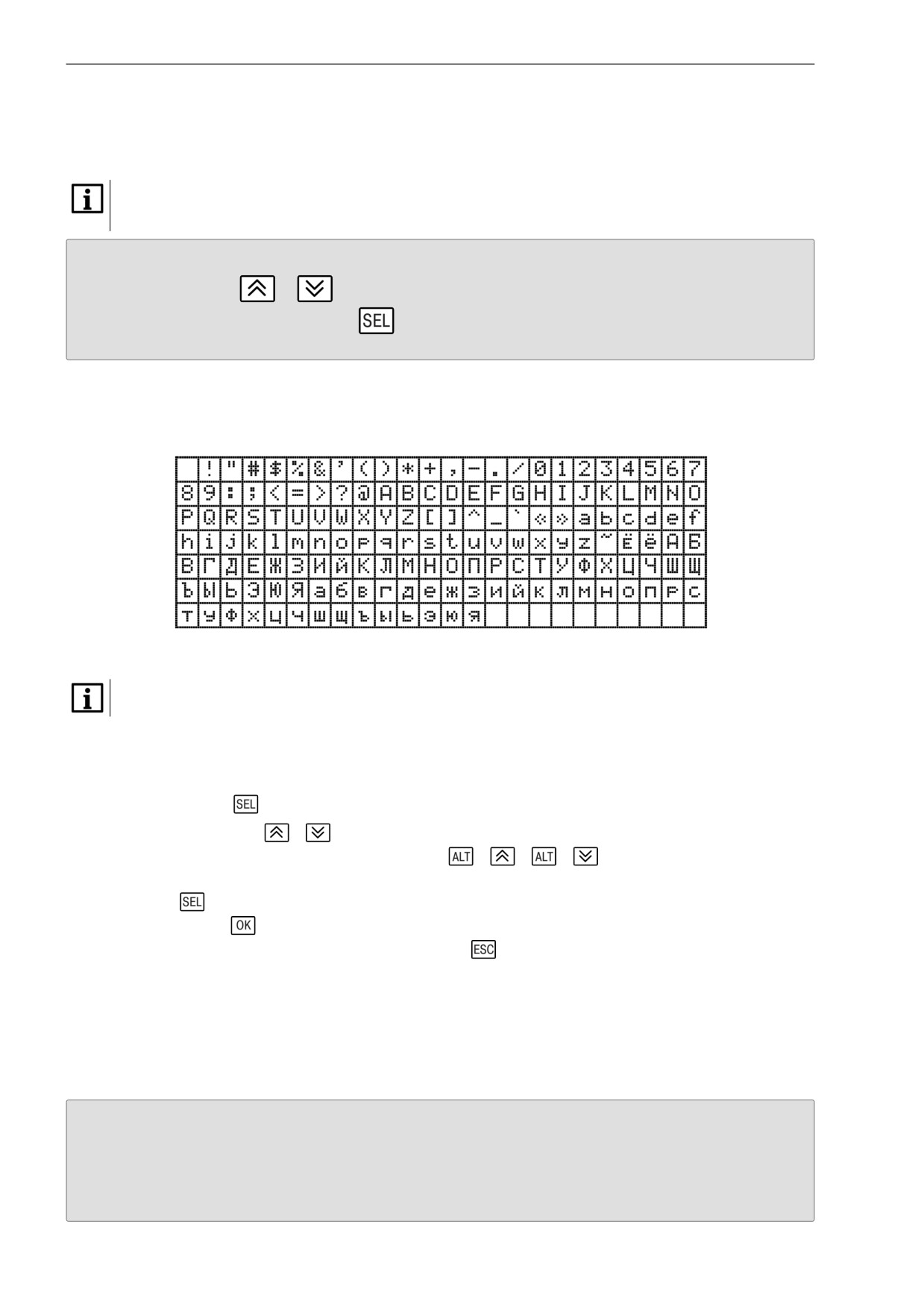

7.2.4 Режим автоформатирования

7.3 Часы реального времени

7.4 Настройка даты и времени с лицевой панели

7.5 Обновление встроенного ПО

Техническое обслуживание

8.1 Общие указания

Маркировка

10 Упаковка

11 Транспортирование и хранение

12 Комплектность

13 Гарантийные обязательства

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Термины и аббревиатуры

Modbus - открытый протокол обмена по сети RS-485, разработан компанией ModiCon, в

настоящий момент поддерживается независимой организацией Modbus-IDA (www.modbus.org ).

OwenLogic - специализированная среда программирования прибора на основе визуального языка

графических диаграмм FBD (Function Block Diagram).

Retain-память - энергонезависимая память для хранения значений Retain-переменных

пользовательской программы.

Retain-переменные - переменные пользовательской программы, значение которых сохраняется в

случае выключения питания контроллера.

ЖКИ - жидкокристаллический индикатор.

ОЗУ - оперативное запоминающее устройство, оперативная память.

ПЗУ - постоянное запоминающее устройство, энергонезависимая память.

ПК - персональный компьютер.

ПО - программное обеспечение.

Пользовательская программа - программа, созданная в OwenLogic.

Элементы визуализации - элементы, отражаемые на экране прибора и несущие информацию,

заложенную в пользовательскую программу.

1 Назначение и функции

Прибор предназначен для выполнения пользовательских программ для простых автоматизированных

систем управления технологическим оборудованием в промышленности, жилищно-коммунальном и

сельском хозяйстве.

Логика работы прибора определяется пользователем с помощью OwenLogic.

Прибор выпускается согласно ТУ 26.51.70-022-46526536-2018.

Прибор выполняет следующие функции:

• работа по программе, записанной в память;

• работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;

• отображение данных на ЖКИ;

• ввод и редактирование данных с помощью кнопок на лицевой панели.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Индикация и элементы управления

Дисплей

Тип дисплея

Монохромный текстовый ЖКИ с

подсветкой

Управление временем работы подсветки

Есть

Управление яркостью подсветки

Есть

Управление контрастностью экрана

Есть

Размеры дисплея

60 × 15 мм

Отображение информации

2 строки по 16 символов

Высота символа

5 мм

Поддерживаемые языки

Русский, английский

Кнопки

Количество механических кнопок

6 шт.

Интерфейс связи

RS-485

Количество интерфейсов

Протокол связи

Modbus-RTU, Modbus-ASCII

Master/Slave (переключение

Режим работы

программное)

9600, 14400, 19200, 38400, 57600,

Скорость передачи данных

115200 бит/с

Электрическая прочность изоляции между RS-485 и другими

1000 В

цепями

Вычислительные ресурсы и дополнительное оборудование

Минимальное время цикла (зависит от сложности программы)

1 мс

Объем памяти для сетевых переменных (режим Slave)

512 байт

Встроенные часы реального времени

Есть

Точность работы встроенных часов прибора при +25 °С

± 3 с/сутки

Время автономной работы часов от сменного элемента

1,5 года

питания

Элемент питания встроенных часов реального времени

CR1025

Программирование

Среда программирования

OwenLogic

Память ПЗУ

128 кбайт

Память ОЗУ

32 кбайт

Объем Retain-памяти

1020 байт

Интерфейс программирования

USB

Питание

Диапазон напряжения питания

=9…32 В (номинальное =24 В)

Потребляемая мощность, не более

2,5 Вт

Защита от подачи напряжения питания обратной полярности

Есть

Конструкция

Крепление в щите в отверстии

Тип корпуса

диаметром 22,5 мм

100 × 60 × 60 мм

Габаритные размеры

(с учетом съемной части клеммника)

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.1

Наименование

Значение

Степень защиты корпуса по ГОСТ 14254-2015

IP65/IP20

Масса прибора, не более

0,2 кг

Средний срок службы

8 лет

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до +55 °С;

• верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более низких

температурах без конденсации влаги;

• допустимая степень загрязнения 1 (несущественные загрязнения или наличие только сухих

непроводящих загрязнений);

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ Р 52931-2008.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931-2008 (частота вибрации от 10 до 55 Гц).

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1

по

ГОСТ Р 52931-2008.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии

ГОСТ Р МЭК 61326-1-2014 (IEC 61326-1:2012 IDT).

По уровню излучения радиопомех

(помехоэмиссии) прибор соответствует требованиям для

оборудования класса А по ГОСТ 30804.6.4.

Прибор устойчив к колебаниям и провалам напряжения питания в соответствии с

ГОСТ IEC 61131-2-2012.

3 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу III по

ГОСТ IEC 61131-2-2012.

Во время эксплуатации, технического обслуживания и поверки следует соблюдать требования ГОСТ

12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при

эксплуатации электроустановок потребителей».

Любые подключения к прибору и работы по его техническому обслуживанию производить только при

отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора.

Прибор запрещено использовать в агрессивных средах с содержанием в атмосфере кислот, щелочей,

масел и т. п.

4 Установка

Для установки прибора следует:

1. Подготовить в щите круглое отверстие диаметром 22,5 мм (см. рисунок 4.2).

2. Надеть на тыльную сторону передней панели прибора уплотнительную прокладку из

комплекта поставки.

3. С усилием прижать прибор к щиту и зафиксировать с обратной стороны фиксирующей гайкой

из комплекта поставки.

4. Подсоединить съемную часть клеммника с подключенными линиями связи.

Для демонтажа прибора следует:

1. Отсоединить съемную часть клеммника не отсоединяя подключенные линии связи.

2. Открутить фиксирующую гайку и извлечь прибор из монтажного отверстия.

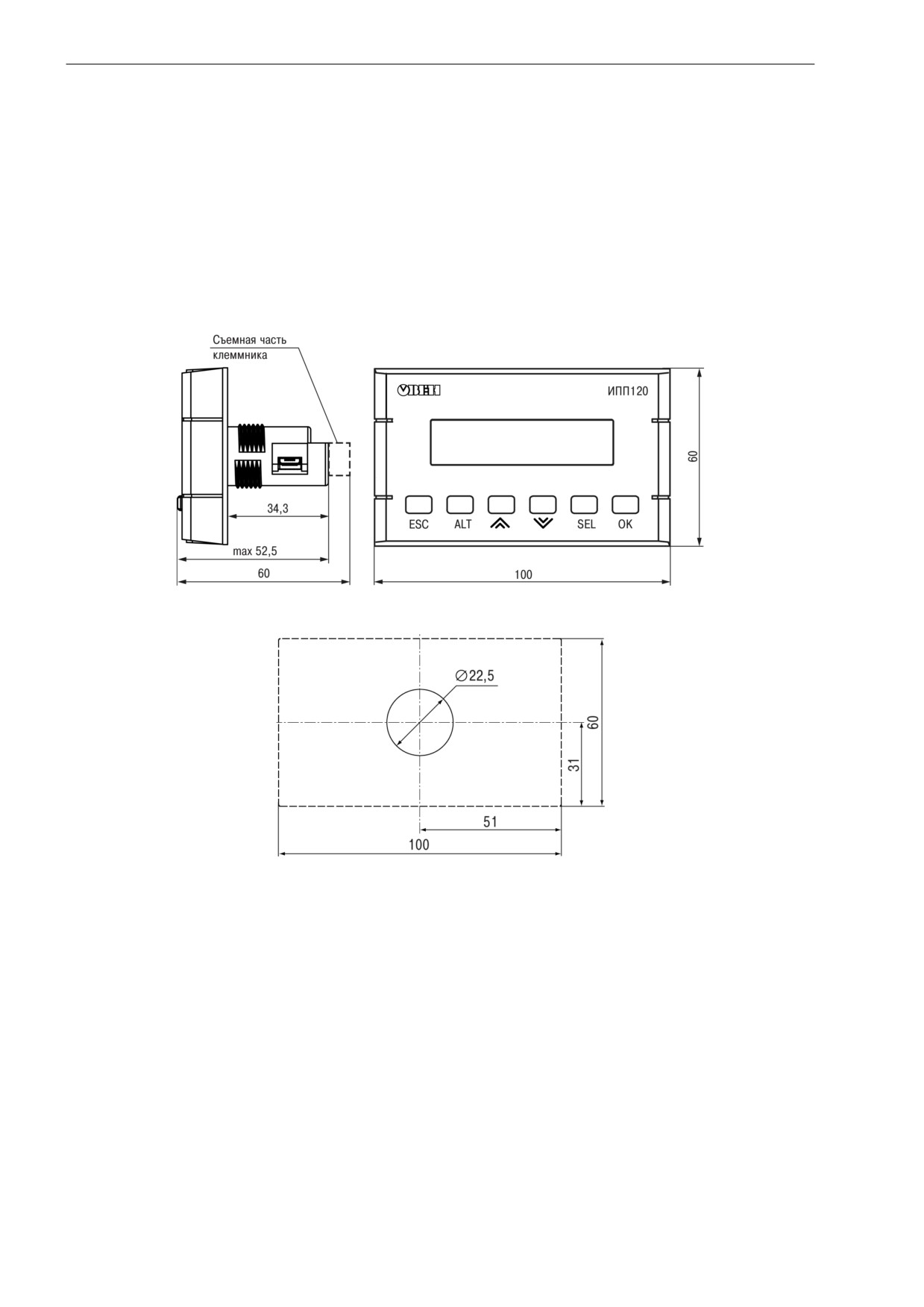

Рисунок 4.1 - Габаритные размеры прибора

Рисунок 4.2 - Установочные размеры прибора

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели, концы которых перед подключением следует тщательно зачистить и залудить

или использовать кабельные наконечники. Жилы кабелей следует зачищать так, чтобы их оголенные

концы после подключения к прибору не выступали за пределы клеммника. Сечение жил кабелей

должно быть не более 1 мм².

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с RS-485 в

самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых

кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты интерфейсов прибора от влияния промышленных электромагнитных помех линии

связи прибора следует экранировать. В качестве экранов могут быть использованы как

специальные кабели с экранирующими оплетками, так и заземленные стальные трубы

подходящего диаметра. Экраны кабелей с экранирующими оплетками следует подключить к

контакту функционального заземления (FE) в щите управления;

• искрогасящие фильтры следует устанавливать в линии питания прибора.

Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного

заземления:

• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта с

заземляемым элементом;

• все заземляющие цепи должны быть выполнены проводами наибольшего сечения.

5.2 Порядок подключения

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что во время транспортировки прибор не был

поврежден.

В случае изменения температуры окружающего воздуха с низкой на высокую в приборе возможно

образование конденсата. Чтобы избежать выхода прибора из строя рекомендуется выдержать прибор

в выключенном состоянии не менее 1 часа.

Перед подключением прибор следует запрограммировать (см. раздел 6.1).

Для подключения прибора следует:

1. Подсоединить источник питания 24 В к съемному клеммнику. Затем съемный клеммник

подключить к прибору.

ВНИМАНИЕ

Перед подачей питания на прибор следует проверить правильность подключения

напряжения питания и его уровень.

2. Подать питание на прибор.

3. Убедиться в отсутствии системных ошибок (см. раздел 6.2.2).

4. Настроить часы.

5. Снять питание.

6. Проверить время/дату. В случае сброса часов обратиться в сервисный центр. Если часы

работают корректно, то обесточить прибор.

7. Подсоединить линии связи «прибор - устройства» к клеммам RS-485 прибора.

5.3 Подключение к интерфейсу RS-485

5.3.1 Общие сведения

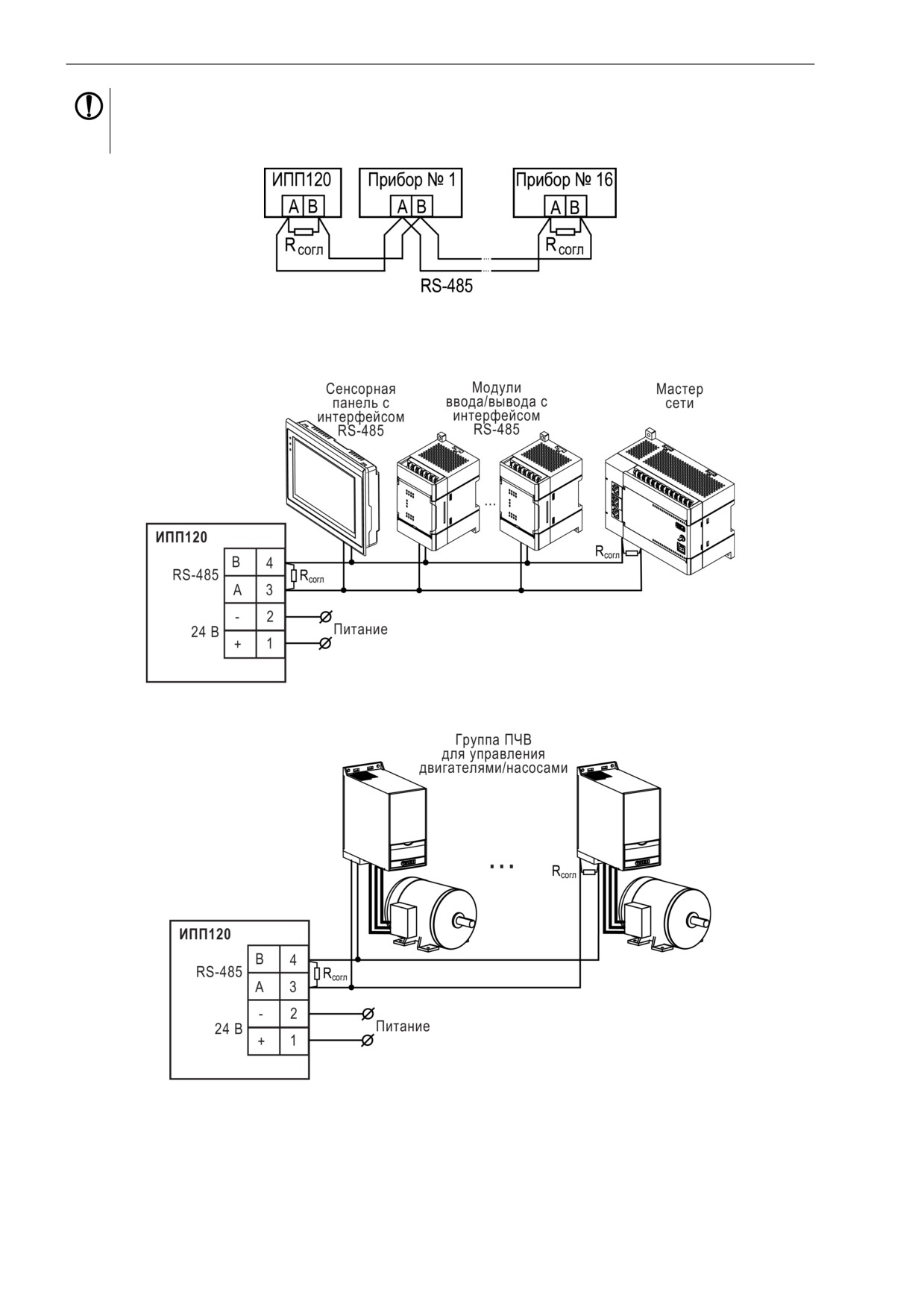

Все приборы в сети следует соединять в последовательную шину (см. рисунок 5.1). Для качественной

работы приемопередатчиков и предотвращения влияния помех на концах линии связи следует

усновить согласующий резистор с сопротивлением

120

Ом. Резистор следует подключать

непосредственно к клеммам прибора.

6 Настройка и программирование

6.1 Общие сведения

Для программирования прибор следует подключить к компьютеру с помощью кабеля USB A - microUSB

B. Прибор получает питание по USB, поэтому во время программирования подключать к прибору

дополнительное питание не требуется.

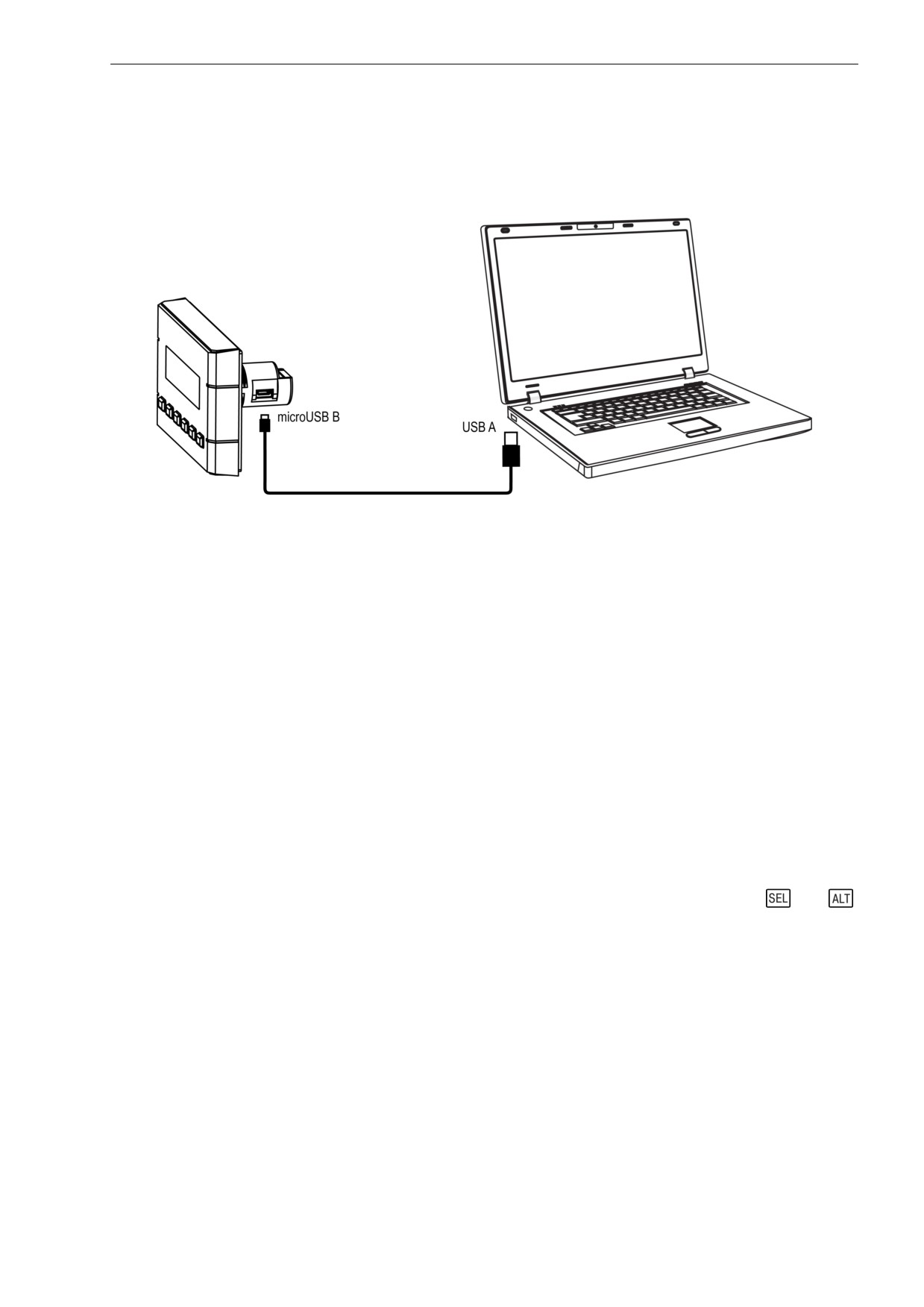

Рисунок 6.1 - Подключение к ПК

Программирование прибора осуществляется в OwenLogic. В процессе программирования создается

алгоритм работы прибора и задаются параметры, необходимые для эксплуатации.

Перед эксплуатацией следует настроить:

• сетевой интерфейс;

• параметры экрана и часы реального времени.

Настройка параметров экрана, сетевого интерфейса и часов реального времени осуществляется в

OwenLogic или с лицевой панели прибора.

Значения параметров можно изменять в соответствии с условиями и целями эксплуатации прибора.

Значения программируемых параметров записываются в энергонезависимую память прибора и

сохраняются в случае отключения питания.

Пользовательская программа записывается в энергонезависимую Flash-память прибора. По окончании

процедуры записи прибор автоматически перезагрузится, и программа запустится на выполнение.

6.2 Режимы работы

Пользовательская программа начинает выполняться сразу после подачи напряжения питания на

запрограммированный прибор. Во время подачи напряжения питания, перед началом выполнения

пользовательской программы, прибор выполняет настройку аппаратных ресурсов и самотестирование.

Если самотестирование прошло успешно, прибор переходит к анализу нажаты ли кнопки

или

Если одна из них нажата, то прибор переходит к одному из специальных режимов.

6 Настройка и программирование

Рисунок 6.2 - Режимы работы

6.2.1 Рабочий режим

В рабочем режиме прибор повторяет следующую последовательность (рабочий цикл):

• начало цикла;

• чтение данных из устройств, подключенных по RS-485;

• выполнение кода пользовательской программы;

• передача данных в устройства, подключенные по RS-485;

• переход в начало цикла.

В начале цикла прибор считывает данные из RS-485 и копирует считанные значения в область памяти

сетевых переменных. Затем выполняется код пользовательской программы, которая работает с копией

значений, считанных из RS-485.

6.2.2 Аварийный режим

Описание системных аварий приведено в таблице ниже.

Таблица 6.1 - Индикация системных аварий

Индикация на дисплее

Причина

Рекомендации по устранению

В прибор записана некорректная

Обновить пользовательскую

пользовательская программа

программу в OwenLogic

Пользовательская программа

Запустить программу через

остановлена

меню прибора.

Перезагрузить прибор

Пользовательские аварии определяются во время программирования прибора.

6.2.3 Режим Run-Stop

Включение прибора с предварительно нажатой клавишей

активирует режим Run-STOP. Данный

режим следует использовать для остановки пользовательской программы, которая вызывает

6 Настройка и программирование

системную аварию. В режиме остановки можно записать новую пользовательскую программу. Выход из

режима осуществляется после загрузки программы в прибор.

6.2.4 Режим Down.Mode

Включение прибора с предварительно нажатой клавишей

активирует режим Down.Mode. Данный

режим следует использовать, если произошла ошибка

во время обновления программного

обеспечения (отключение питания, пропадание связи). В данном режиме можно принудительно

обновить встроенное ПО с помощью OwenLogic. Выход из режима осуществляется после обновления

встроенного ПО.

6.3 Сетевой интерфейс

6.3.1 Общие сведения

Для обмена данными через интерфейс RS-485 в режиме Slave необходим Мастер сети. Основная

функция Мастера сети - инициировать обмен данными между Отправителем и Получателем данных.

ВНИМАНИЕ

На линии связи допускается наличие только одного устройства в режиме Master.

В качестве Мастера сети можно использовать:

• ПК с подключенным адаптером АС4;

• приборы ОВЕН с интерфейсом RS-485, например программируемый логический контроллер

ПЛК110 или иные программируемые контроллеры;

• приборы и контроллеры сторонних производителей, поддерживающие функцию мастера сети

RS-485.

Для минимизации времени получения данных со всех устройств рекомендуется:

• если одно или несколько подчиненных устройств не подключены или недоступны, то

рекомендуется предусмотреть в программе блокировку опроса этих устройств или сократить до

минимума параметр «Таймаут ответа» для этих устройств. В ином случае время опроса будет

расти пропорционально количеству неподключенных устройств и величине установленного

параметра «Таймаут ответа» для этих устройств;

• во время установки параметра «Интервал между запросами» следует учитывать количество

подчиненных устройств и общее количество запросов. Если время обработки всех запросов

занимает больше времени, чем установлено параметром «Интервал между запросами», то

данный параметр будет игнорироваться.

6.3.2 Режим Master

Прибор может управлять не более чем 16 устройствами. У каждого устройства может быть до 256

переменных. Допускается использование одинаковых имен для каждого устройства.

В режиме Master прибор поддерживает:

• чтение по таймеру;

• чтение/запись по событию;

• запись по изменению (используется по умолчанию).

6.3.3 Режим Slave

Прибор работает по протоколу Modbus по одному из режимов обмена данными: Modbus-RTU (Slave)

или Modbus-ASCII (Slave). Прибор автоматически распознает режим обмена.

Прибор в режиме Slave поддерживает:

• чтение значений из нескольких регистров флагов;

• чтение значений из нескольких регистров хранения;

• чтение значений из нескольких регистров ввода.

Параметры прибора, доступные по протоколу Modbus приведены в разделе 6.3.4.

6 Настройка и программирование

6.3.4 Карта регистров Modbus

Функции чтения: 0х01 (read coil status), 0x02 (read multiple registers), 0х03 (read holding registers), 0х04

(read input registers).

Функции записи: 0х05 (force single coil), 0х06 (preset single register), 0х10 (preset multiple registers).

Параметры битовой маски могут читаться как функцией 0х03, так и 0х01 - в этом случае номер

регистра нужно умножить на 16 и прибавить номер бита.

Поддерживаемые типы данных:

• int16 - беззнаковое целое (2 байта), на каждый параметр отводится один регистр Modbus;

• float32 - с плавающей точкой (4 байта), занимает два соседних регистра Modbus. Передача

числа осуществляется младшим регистром вперед (little-endian);

• bit.

Типы доступа: RW - чтение/запись, R - только чтение.

Таблица 6.2 - Параметры, доступные по протоколу Modbus

Параметр

Тип (тип

Адреса регистров

Тип доступа

функции

Modbus (hex)

Modbus (dec)

Modbus)

Сетевые

bit

2000 - 2FF0

8192-12271

переменные

(01, 02, 05,

0F)

int16

0200 - 02FF

512-767

(03, 04, 06,

10)

Часы реального времени

Секунды

int16

0400

1024

(03, 04, 06,

10)

Минуты

int16

0401

1025

(03, 04, 06,

10)

Часы

int16

0402

1026

(03, 04, 06,

10)

Число

int16

0403

1027

(03, 04, 06,

10)

Месяц

int16

0404

1028

(03, 04, 06,

10)

Год

int16

0405

1029

(03, 04, 06,

10)

День недели

int16

0406

1030

(03, 04)

Неделя в месяце

int16

0407

1031

(03, 04)

Неделя в году

int16

0408

1032

(03, 04)

7 Эксплуатация

7.1 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунок 7.1):

• двухстрочный шестнадцатиразрядный ЖКИ;

• шесть кнопок.

Рисунок 7.1 - Лицевая панель прибора

Таблица 7.1 - Отображаемая на ЖКИ информация

Режим

эксплуатации

Отображаемая информация

прибора

Работа

Меню пользователя (см. раздел 7.2)

Настройка

Системное меню (см. раздел 7.2.1)

Авария

Системные аварийные сообщения (см. раздел 6.2.2)

7.2 Работа с меню

В приборе предусмотрены меню пользователя и системное меню (см. раздел 7.2.1).

Меню пользователя создается в OwenLogic с помощью «Менеджера экранов». Для перемещения

между экранами меню пользователя используются переходы, создаваемые в OwenLogic. Переходы

могут осуществляться с помощью кнопок или по изменению переменной.

Системное меню присутствует в приборе всегда, даже если в него не записана пользовательская

программа. Принципы работы с меню пользователя и с системным меню одинаковы.

Работа с меню возможна в следующих режимах:

• отображения;

• редактирования.

В режиме отображения можно просматривать параметры прибора или меню пользователя.

В режиме редактирования можно редактировать параметры прибора в системном меню или

пользовательскую программу с лицевой панели без остановки работы прибора.

При повторном входе в режим редактирования, выбирается последний редактируемый элемент.

Таблица 7.2 - Назначение кнопок в зависимости от режима

Кнопка

Функция

Режим отображения

Перемещение на одну строку вниз

Перемещение на одну строку вверх

Режим редактирования

Вход в режим редактирования на текущем экране. Первый доступный для

редактирования элемент на экране начнет мигать

Изменение значения параметра

Перемещение на разряд выше

Перемещение на разряд ниже

7 Эксплуатация

Продолжение таблицы 7.2

Кнопка

Функция

Выход из режима редактирования и сохранения в системе отредактированного

значения

Выход из режима редактирования без сохранения отредактированного значения

Сохранение отредактированного параметра и переход к редактированию следующего

7.2.1 Системное меню

В системном меню прибора представлена информация:

• версия прибора;

• версия встроенного ПО;

• время цикла;

• настройки и режим работы интерфейса;

• пароль.

С помощью системного меню можно настроить (см. рисунок 7.2):

• экран (подсветка, яркость/контраст);

• интерфейс связи;

• часы;

• запустить/остановить программу;

• задать пароль.

В системного меню можно остановить выполнение пользовательской программы, если это необходимо.

Программа будет остановлена после перезагрузки прибора. В режиме остановленной

пользовательской программы все параметры прибора доступны по сети RS-485 (режим Slave) и через

меню прибора.

Вход в меню можно защитить паролем, который задается в системном меню с лицевой панели

прибора. В случае потери пароля, восстановить его возможно только в сервисном центре.

Структура системного меню приведена на рисунке 7.2.

7 Эксплуатация

Рисунок 7.2 - Системное меню

Таблица 7.3 - Описание пунктов системного меню

Элемент

Описание

Интерфейсы

Настройка интерфейса связи зависит от типа установленной интерфейсной платы и режима работы

прибора — Master или Slave

Slave RS-485

• Настройка параметров работы интерфейса по схеме: скорость обмена/бит

данных/четность/стоп бит;

• Протокол позволяет изменить собственный адрес устройства в сети Modbus

Master RS-485

• Настройка параметров работы интерфейса по схеме: скорость обмена/бит

данных/четность/стоп бит;

• Протокол - данный подпункт меню содержит список сконфигурированных

устройств с помощью OwenLogic и настройку задержки между запросами

Устройство

Для каждого устройства можно настроить следующие параметры:

• Адрес Modbus — устройства для опроса;

• Период опроса — временной интервал, через который повторяется опрос;

• Таймаут ответа — время ожидания ответа от удаленного устройства;

• Количество попыток — запросов в случае отсутствия ответа от удаленного

устройства

Пароль

В пункте можно задать пароль для входа в системное меню

7 Эксплуатация

7.2.2 Переходы между экранами

Для перемещения между экранами используются переходы, создаваемые пользователем с помощью

OwenLogic. Переходы могут осуществляться по нажатию кнопок и по изменению переменной. Более

подробно о переходах и их работе см. справку OwenLogic.

ПРИМЕЧАНИЕ

Во время создания переходов следует помнить, что приоритет отдается командам перехода на

экран.

Пример

Назначение на кнопки

перехода на другой экран не позволяет пролистывать строки на

текущем экране. Назначение на кнопку

перехода на другой экран не позволяет перейти в режим

редактирования.

7.2.3 Режим редактирования

ЖКИ может отображать набор символов, изображенный на рисунке ниже.

Рисунок 7.3 - Поддерживаемые символы для отображения на экране ПР200

ПРИМЕЧАНИЕ

Набор символов реализован в рамках кодировки Windows-1251.

Элементы меню могут быть редактируемыми и нередактируемыми в зависимости от типа элемента и

его свойств, заданных с помощью OwenLogic.

Для изменения значения элемента меню следует:

1. Нажать кнопку

. Выбранный элемент начнет мигать.

2. С помощью кнопок

изменить значение. Если необходимо перемещаться по разрядам,

то следует использовать комбинации кнопок

3. Для сохранения измененного значения и перехода к следующему редактируемому элементу —

нажать

. Для сохранения измененного значения и выхода из режима редактирования —

нажать кнопку

. Для сброса измененного значения в первоначальное состояние и выхода из

режима редактирования следует нажать кнопку

7.2.4 Режим автоформатирования

Режим автоформатирования отображает переменную с максимальной точностью в зависимости от

количества зарезервированных знаков. Режим автоформатирования работает только для

вещественных переменных. Режим можно включить установив в поле «Знаков после запятой» режим

АВТО в OwenLogic.

Пример

Для отображения переменной «VAR1» зарезервировано 4 знака с автоформатированием. Значение

переменной в приборе составляет «1,546745», на экране прибора переменная будет отображена в

виде значения

1,547

(автоматически округляется). Если в ходе выполнения пользовательской

программы переменная принимает значение «110,478692», то на экране прибора переменная будет

отображена в виде значения 110,5.

7 Эксплуатация

7.3 Часы реального времени

Прибор оснащен встроенными часами реального времени. При наличии питания прибора часы

реального времени питаются от него. В случае отсутствия питания часы реального времени питаются

от батареи.

Энергии полностью заряженной батареи хватает на непрерывную работу часов реального времени в

течение 1,5 лет. В случае эксплуатации прибора при температуре на границах рабочего диапазона

время работы часов сокращается.

В OwenLogic можно настроить коррекцию показаний часов реального времени прибора с помощью

часов ПК или с помощью корректирующего значения (см. Справку OwenLogic).

7.4 Настройка даты и времени с лицевой панели

Для настройки времени и даты следует:

1. Нажать и удерживать кнопку

три секунды.

2. На экране появится меню Прибор. Нажать кнопку

3. На экране появится меню Версия. Нажимать кнопку

до тех пор, пока не появится меню

Часы.

4. Нажать на кнопку

. Появится меню Время/Дата.

5. Нажать на кнопку

. Первая цифра даты начнет мигать. Кнопками

установить

нужное значение. Для редактирования следующего значения нажать сочетание

6. После ввода необходимого значения выйти из системного меню, удерживая кнопку

три

секунды.

7.5 Обновление встроенного ПО

В приборе можно изменять версии встроенного программного обеспечения через интерфейс

программирования.

Для смены встроенного ПО следует подготовить:

• ПК с ОС Windows Vista/7/8/10, установленным OwenLogic и доступом в Интернет;

• установить драйвер прибора на ПК.

Если встроенное ПО не получается автоматически обновить, то можно обновить его принудительно

(см. раздел

6.2.4

и справку OwenLogic). Данный способ может потребоваться, если прибор не

определяется в OwenLogic, но драйвер прибора корректно отображается в диспетчере устройств.

Для принудительной смены встроенного ПО следует:

1. Произвести действия из раздела 6.2.4.

2. Подключить прибор к ПК.

3. Проверить в диспетчере устройств Windows какой СОМ-порт был присвоен прибору.

4. В OwenLogic указать номер этого COM-порта: Прибор/Настройка порта.

5. В меню OwenLogic выбрать пункт Прибор/Обновить встроенное ПО. Из списка выбрать

«ИПП120».

6. Запустить процесс смены встроенного нажатием кнопки Выбрать.

7. Дождаться окончания процесса.

Разрыв связи между ПК и прибором во время обновления приведет к повреждению встроенного ПО и

неработоспособности прибора. Для восстановления работоспособности прибора следует повторить

операцию принудительной смены встроенного ПО.

11 Транспортирование и хранение

Прибор транспортируется в закрытом транспорте любого вида. Прибор следует перевозить в

транспортной таре поштучно или в контейнерах. В транспортных средствах тара должна крепиться

согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре

окружающего воздуха от минус 25 до плюс 75 °С с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по

ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.
