Модуль дискретного ввода МВ110-1ТД, МВ110-4ТД. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Используемые аббревиатуры

Введение

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

Меры безопасности

Монтаж и демонтаж

4.1 Установка

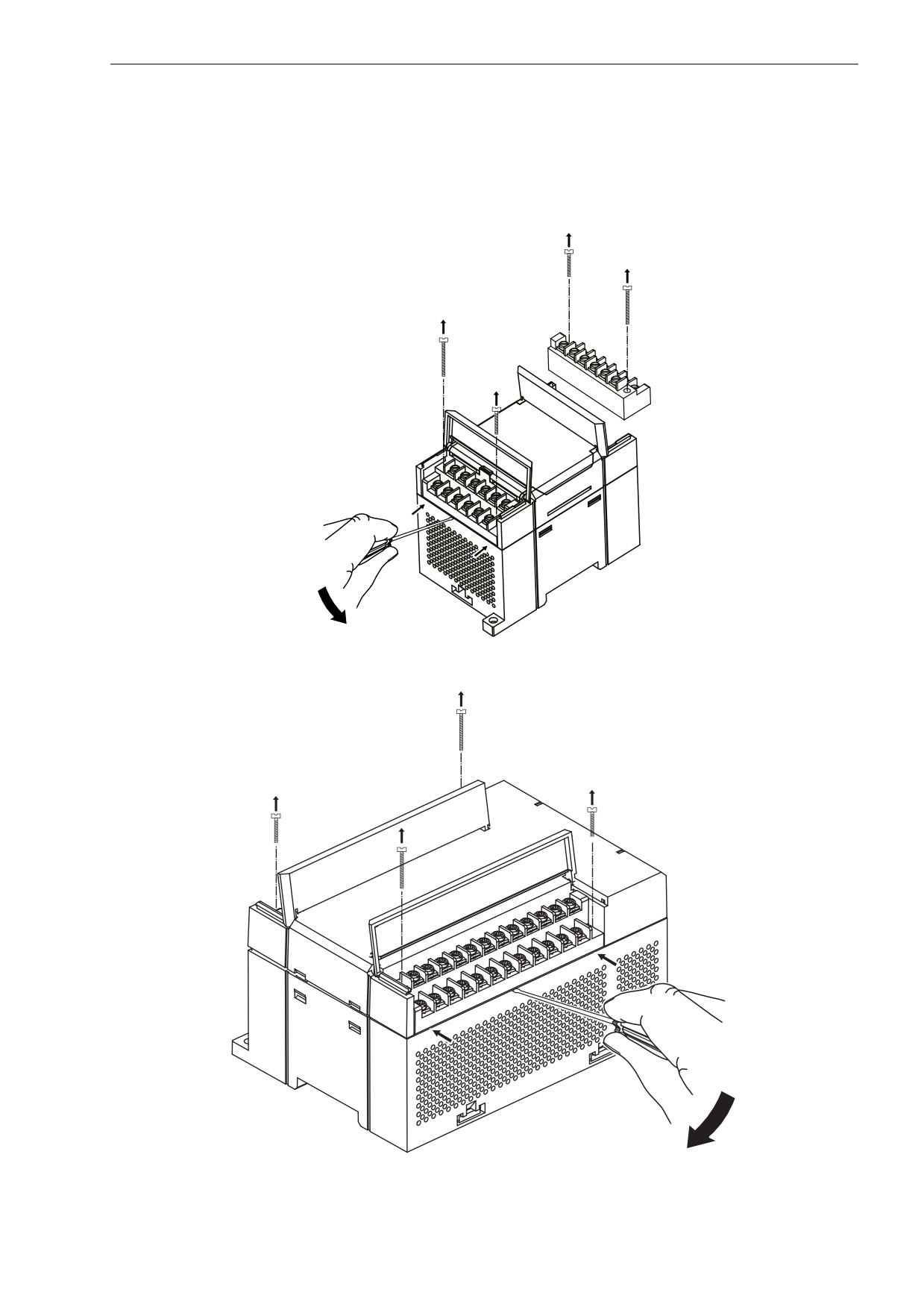

4.2 Отсоединение клеммных колодок

4.3 «Быстрая» замена

Подключение

5.1 Порядок подключения

5.2 Рекомендации по подключению

5.3 Назначение контактов клеммника

5.4 Подключение питания

5.4.1 Питание переменного тока 230 В

5.4.2 Питание постоянного тока 24 В

5.5 Подключение по интерфейсу RS-485

5.6 Подключение тензодатчиков

Устройство и принцип работы

6.1 Принцип работы

6.2 Приведение к физической величине

6.3 Выбор входного диапазона измерений прибора и режима питания датчика

Индикация

Настройка

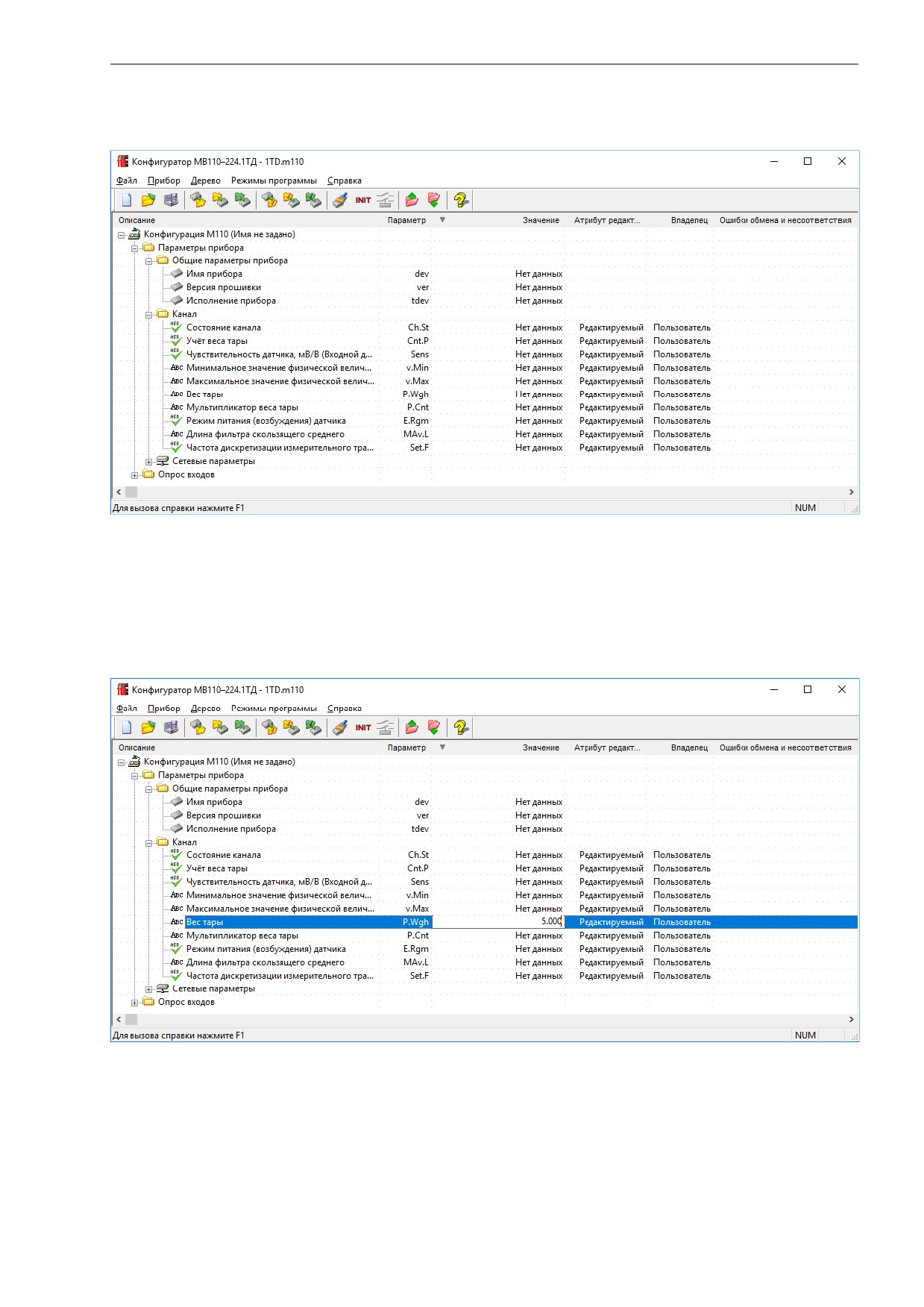

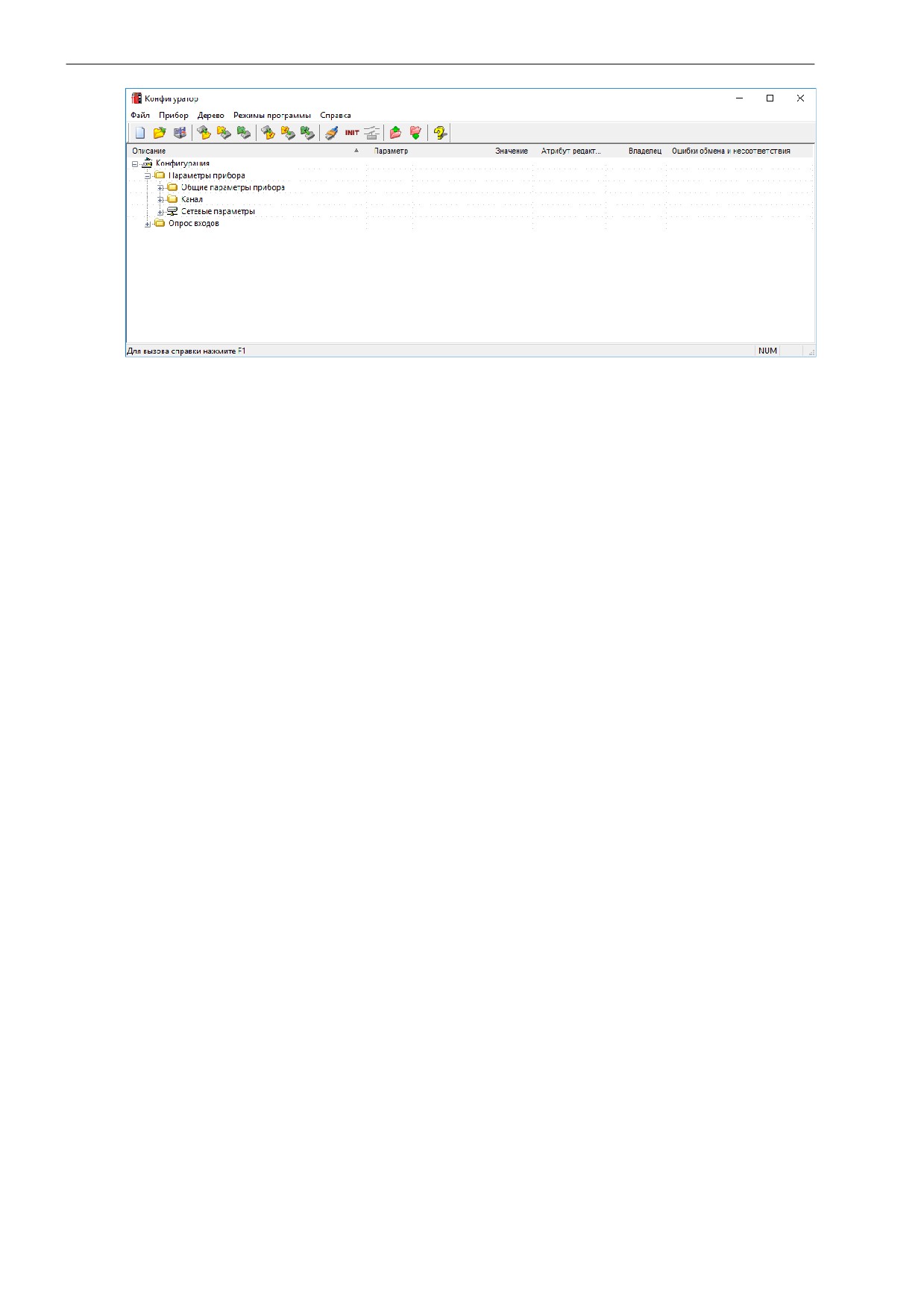

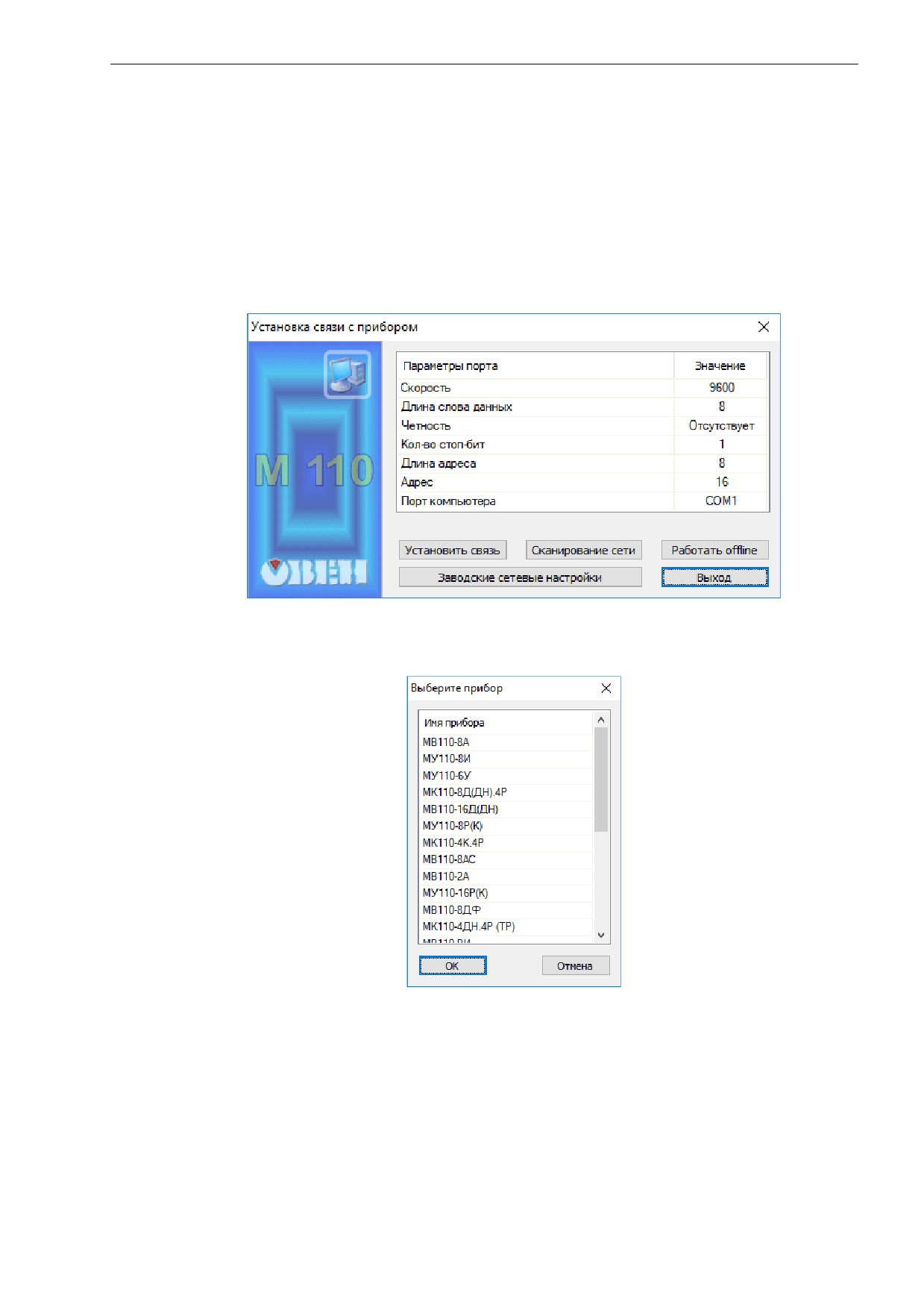

8.1 Конфигурирование

8.2 Конфигурационные и оперативные параметры

8.3 Применение в весоизмерительных системах

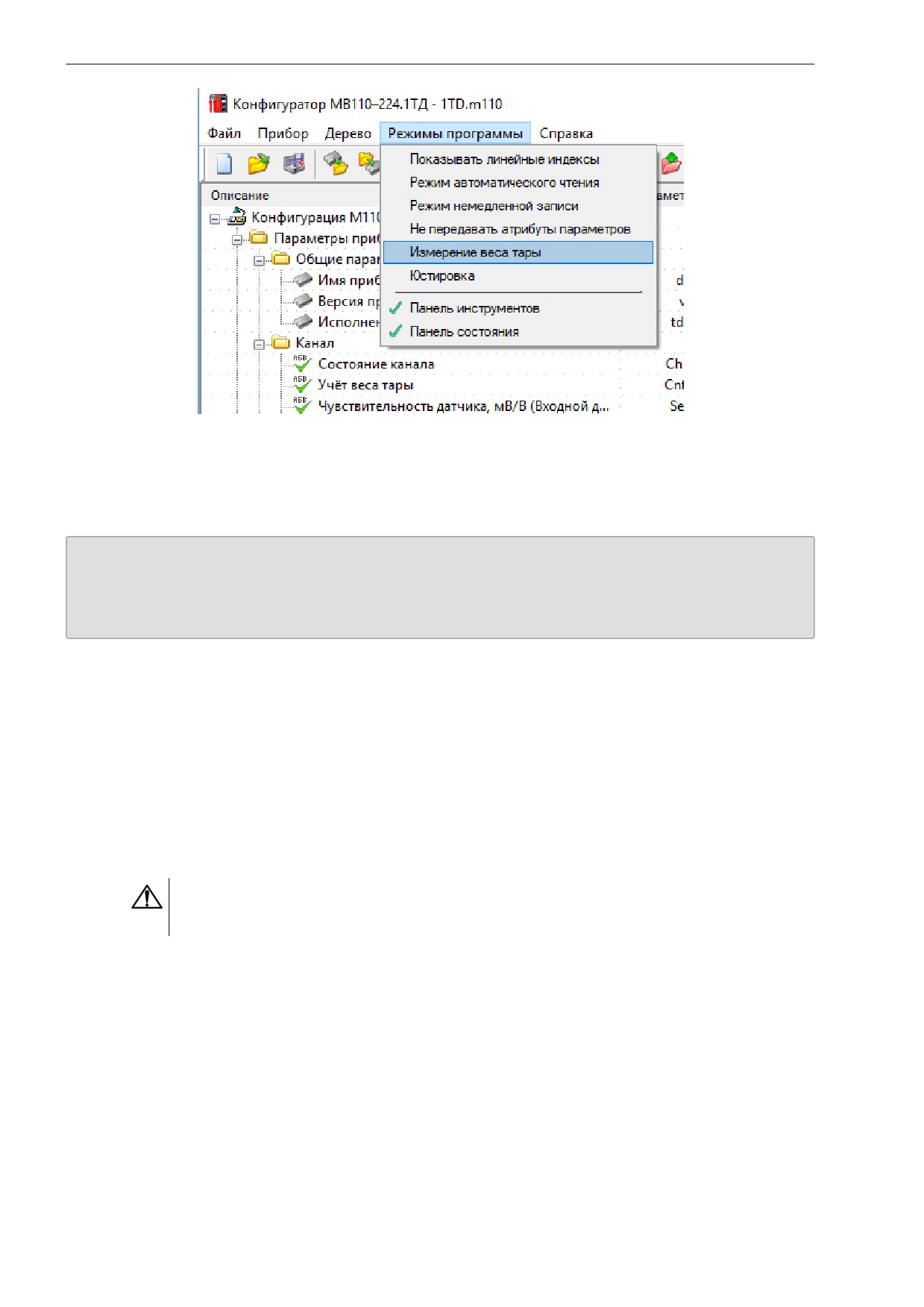

8.3.1 Измерение веса тары

8.3.2 Ввод количества взвешиваемой тары

8.4 Восстановление заводских настроек

Интерфейс RS-485

9.1 Управление прибором по сети RS-485

9.2 Базовый адрес прибора в сети RS-485

9.3 Команды протокола DCON

10 Техническое обслуживание

10.1 Общие указания

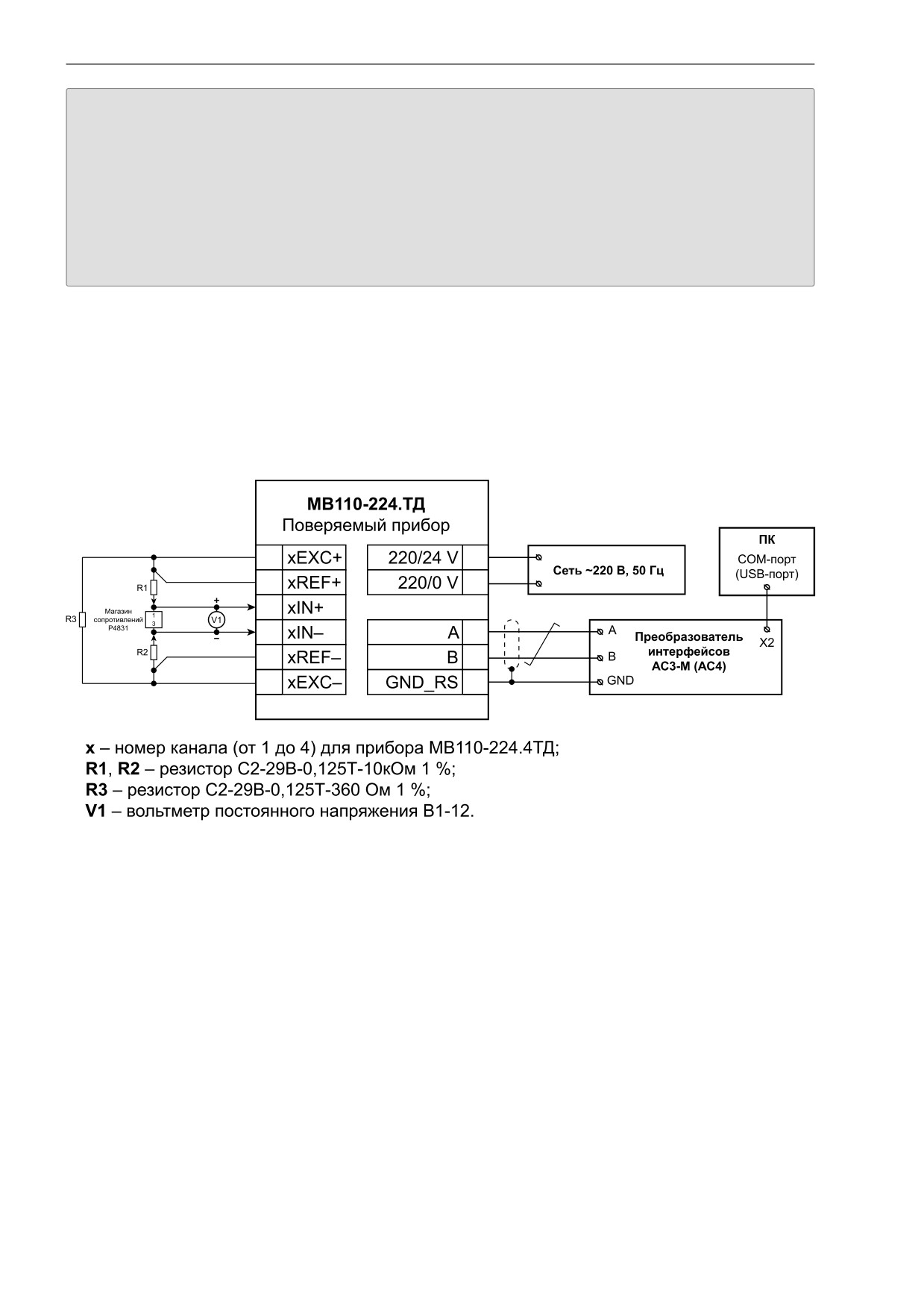

10.2 Юстировка

10.2.1 Общие сведения

10.2.2 Пользовательская юстировка

10.2.3 Заводская юстировка

11 Маркировка

12 Упаковка

13 Транспортирование и хранение

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Технические характеристики

Значение

Характеристика

МВ110-224.1ТД

МВ110-224.4ТД

Питание

Напряжение питания (универсальное):

• переменного тока

от 90 до 264 В (номинальное 230 В), частота

от 47 до 63 Гц

• постоянного тока

от 20 до 60 В (номинальное 24 В)

Потребляемая мощность, не более

5 ВА

Время установления рабочего режима, не

20 мин

более (предварительный прогрев)

Входы

Количество измерительных каналов

Разрядность АЦП

24 бит

Схема подключения мостового

Четырех- или шестипроводная

тензодатчика

Сопротивление тензодатчика

от 87 до 1000 Ом

Нагрузка (нескольких параллельно

подключенных тензодатчиков) на один

87 Ом (четыре датчика сопротивлением 350 Ом)

канал

Номинальное напряжение питания

(возбуждения) тензодатчика от встроенного

2,5 В ± 5 %

источника постоянного тока, не менее

Предел допускаемой дополнительной

приведенной погрешности измерения

сигнала тензодатчика, вызванной

Не более предела основной приведенной погрешности

изменением температуры окружающего

(см. таблицу 2.4).

воздуха от нормальной до любой

температуры в пределах рабочих условий

эксплуатации, на каждые 10 °C

Время обновления данных измерений в

канале, не более:

В режиме с возбуждением датчика

постоянным напряжением:

включен один измерительный канал

25 мс

130 мс

включены два измерительных канала

135 мс

включены три измерительных канала

210 мс

включены четыре измерительных канала

280 мс

В режиме с возбуждением датчика

знакопеременным напряжением:

включен один измерительный канал

190 мс

260 мс

включены два измерительных канала

320 мс

включены три измерительных канала

500 мс

включены четыре измерительных канала

630 мс

Интерфейсы

Интерфейс связи с Мастером сети

RS-485

Максимальное количество приборов,

одновременно подключаемых к сети RS-

485, не более

Максимальная скорость обмена по

115200 бит/с

интерфейсу RS-485

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.1

Значение

Характеристика

МВ110-224.1ТД

МВ110-224.4ТД

Протоколы связи, используемые для

DCON, Modbus-ASCII, Modbus-RTU, ОВЕН

передачи информации

Общие параметры

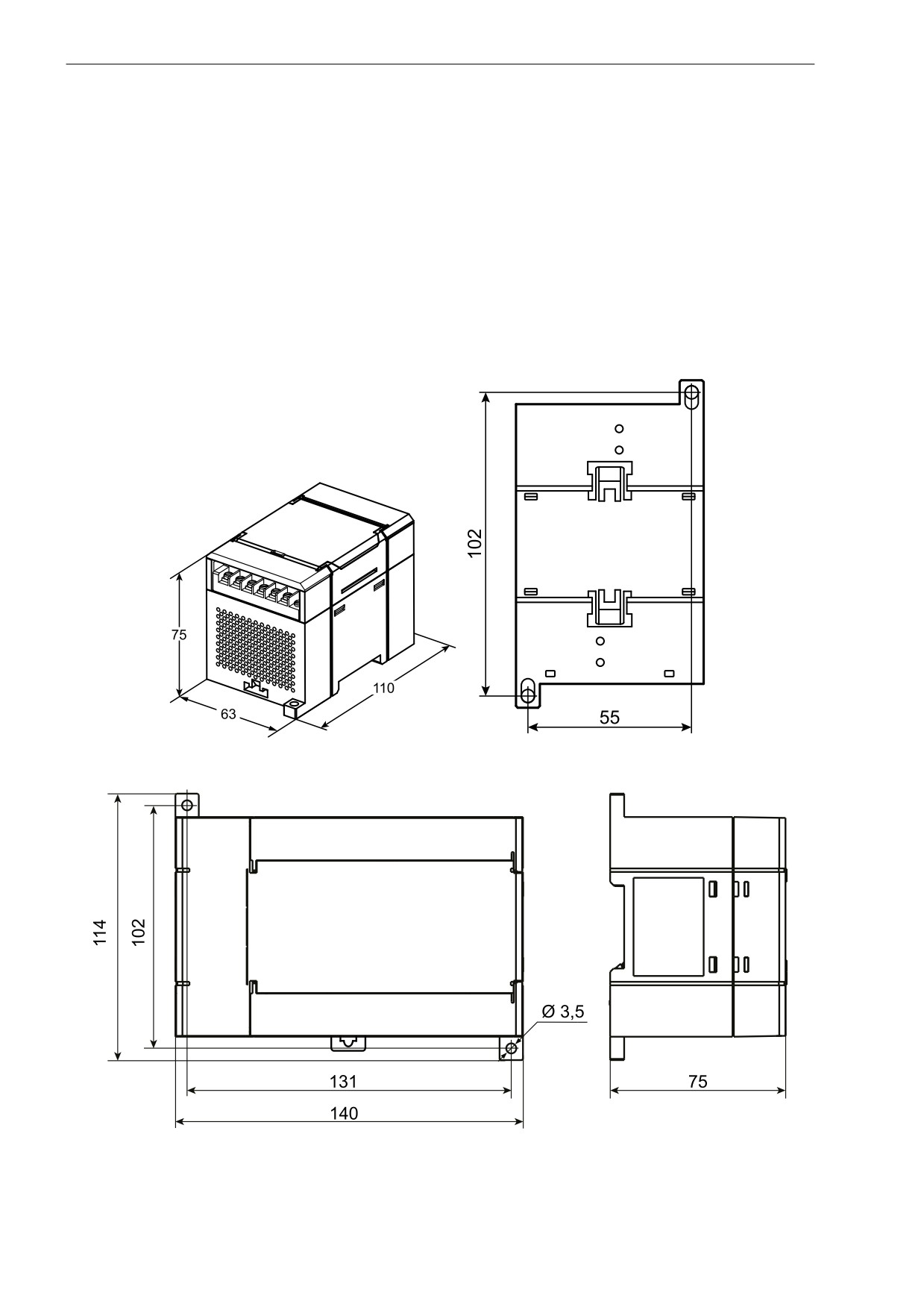

Габаритные размеры

(63 × 110 × 75) ± 1 мм

(140 × 114 × 75) ± 1 мм

Степень защиты корпуса:

• со стороны передней панели;

IP20

• со стороны клеммной колодки

IP00

Средняя наработка на отказ

60 000 ч

Средний срок службы

10 лет

Масса, не более

0,25 кг

0,42 кг

Таблица 2.2 - Время обновления данных измерений в канале для прибора МВ110-224.1ТД

Время обновления данных измерений, не более

Частота дискретизации

Режим возбуждения датчика

измерительного тракта

знакопеременным

постоянным напряжением

напряжением

8,197 Гц

125 мс

350 мс

16,39 Гц

65 мс

230 мс

19,61 Гц

54 мс

210 мс

24,27 Гц

45 мс

190 мс

25,77 Гц

41 мс

185 мс

34,25 Гц

32 мс

166 мс

42,37 Гц

26 мс

154 мс

44,64 Гц

24 мс

150 мс

50,51 Гц

22 мс

146 мс

69,44 Гц

16 мс

135 мс

144,9 Гц

8,0 мс

120 мс

257,7 Гц

4.3 мс

115 мс

409,8 Гц

3,0 мс

112 мс

588,2 Гц

2,1 мс

110 мс

Таблица 2.3 - Время обновления данных измерений в канале для прибора МВ110-224.4ТД

Частота

Время обновления данных измерений, не более

дискретиза-

Режим возбуждения датчика

ции

постоянным напряжением

знакопеременным напряжением

измеритель-

ного тракта

1к

2к

3к

4к

1к

2к

3к

4к

1,695 Гц

210 мс

300 мс

440 мс

590 мс

820 мс

640 мс

960 мс

1300 мс

2,976 Гц

150 мс

173 мс

255 мс

340 мс

560 мс

400 мс

600 мс

780 мс

5,435 Гц

110 мс

95 мс

140 мс

190 мс

410 мс

236 мс

360 мс

470 мс

9,804 Гц

90 мс

55 мс

80 мс

110 мс

330 мс

152 мс

230 мс

310 мс

Таблица 2.4 - Метрологические характеристики прибора

Чувствительность

Предел допускаемой

тензодатчика (рабочий

Диапазон измерений

Разрешающая

основной

коэффициент

прибора

способность прибора

приведенной

передачи)

погрешности прибора

1 мВ/В

-4,0…+4,0 мВ

1,5 мкВ

± 0,1 %

2 мВ/В

-7,5…+7,5 мВ

1,5 мкВ

4 мВ/В

-15,0…+15,0 мВ

1,5 мкВ

± 0,05 %

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.4

Чувствительность

Предел допускаемой

тензодатчика (рабочий

Диапазон измерений

Разрешающая

основной

коэффициент

прибора

способность прибора

приведенной

передачи)

погрешности прибора

8 мВ/В

-35,0…+35,0 мВ

1,5 мкВ

16 мВ/В

-70,0…+70,0 мВ

2,0 мкВ

32 мВ/В

-140,0…+140,0 мВ

2,0 мкВ

64 мВ/В

-300,0…+300,0 мВ

3,5 мкВ

2.2 Условия эксплуатации

Условия эксплуатации:

• температура окружающего воздуха от -20 до +55 °C;

• относительная влажность воздуха не более 80 % (при +25 °C и более низких температурах без

конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 ГОСТ Р 52931.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения В4 ГОСТ Р 52931.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 согласно

ГОСТ Р 52931.

По электромагнитной совместимости модуль относятся к оборудованию класса А ГОСТ Р 51522.

Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485.

Обмен должен восстанавливаться сразу по окончании действия помехи.

3 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0.

Во время эксплуатации, технического обслуживания и поверки следует соблюдать требования

следующих документов:

• ГОСТ 12.3.019;

•

«Правила эксплуатации электроустановок потребителей»;

•

«Правила охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни

напряжением. Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых

разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить только при

отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора.

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ использование прибора при наличии в атмосфере кислот, щелочей, масел и

иных агрессивных веществ.

5 Подключение

5.1 Порядок подключения

Для подключения прибора следует:

1. Подсоединить прибор к источнику питания.

2. Подсоединить датчики к входам прибора.

3. Подсоединить линии связи интерфейса RS-485.

4. Подать питание на прибор.

5.2 Рекомендации по подключению

Внешние связи следует монтировать проводом сечением не более 0,75 мм². Для многожильных

проводов следует использовать наконечники.

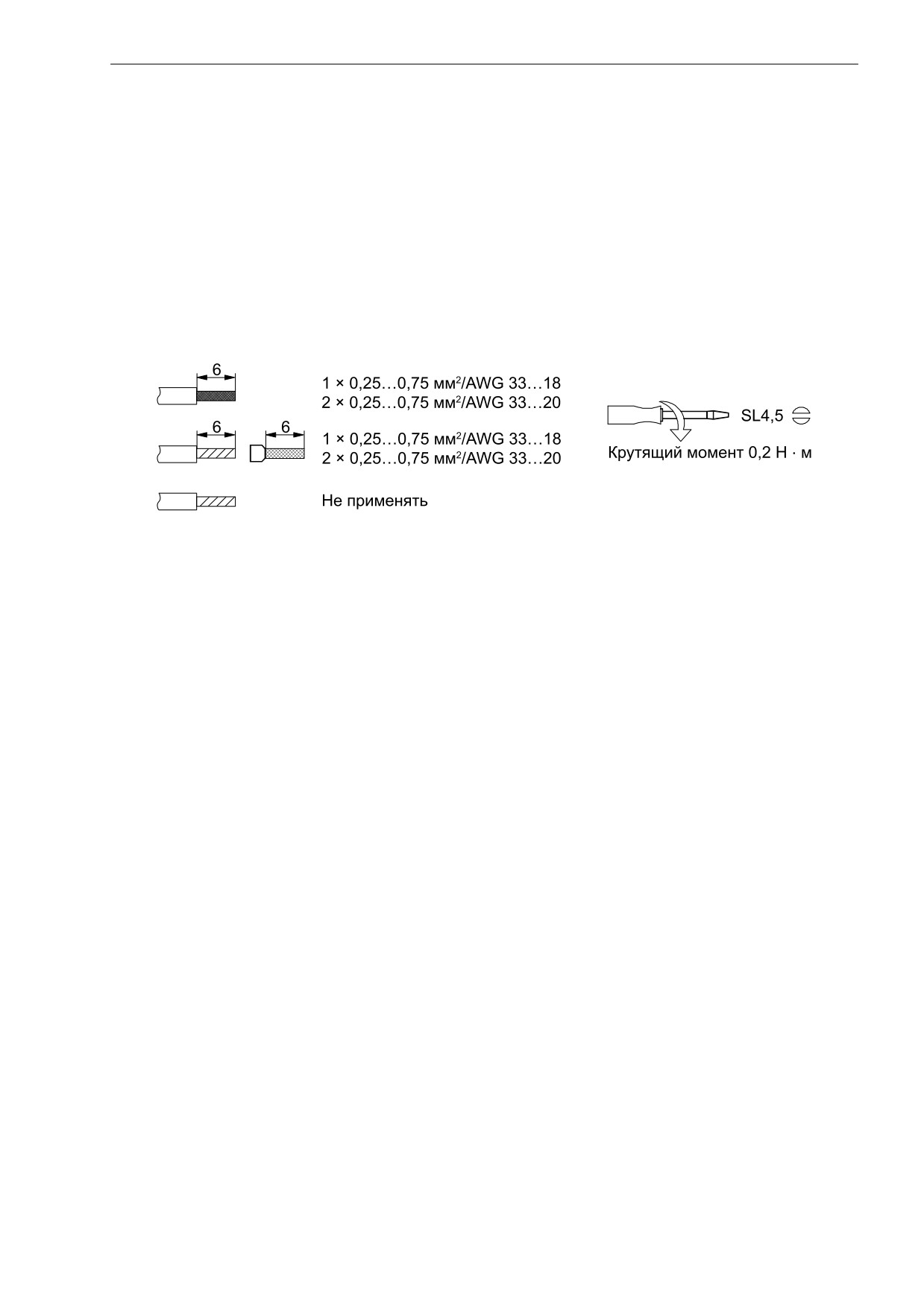

Рисунок 5.1 - Рекомендации для проводов

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком,

в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых

кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты входов прибора от влияния электромагнитных помех линии связи прибора с

датчиком следует экранировать. В качестве экранов могут быть использованы как специальные

кабели с экранирующими оплетками, так и заземленные стальные трубы подходящего

диаметра. Экраны кабелей следует подключать к контакту функционального заземления (FE) со

стороны источника сигнала;

• фильтры сетевых помех следует устанавливать в линиях питания прибора;

• искрогасящие фильтры следует устанавливать в линиях коммутации силового оборудования.

Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного

заземления:

• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта

к заземляемому элементу;

• все заземляющие цепи должны быть выполнены проводами наибольшего сечения;

• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.

5 Подключение

5.3 Назначение контактов клеммника

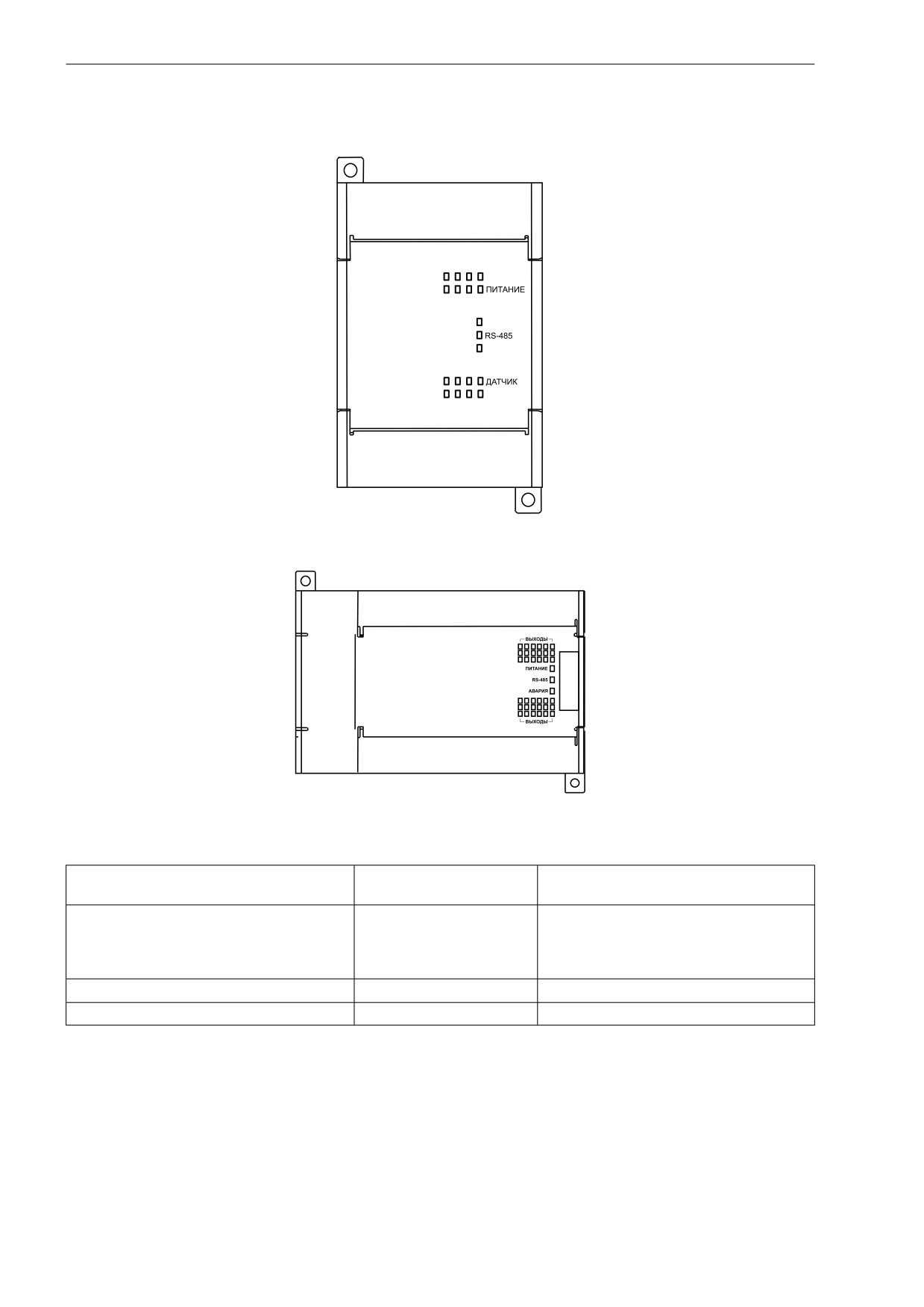

Общий вид МВ110-224.1ТД с указаниями номеров клемм, расположением проволочной перемычки JP1

и светодиодов представлен на рисунке

5.2, назначение клемм приведено в таблице

5.1, для

МВ110-224.4ТД - на рисунке 5.3 и в таблице 5.2, соответственно.

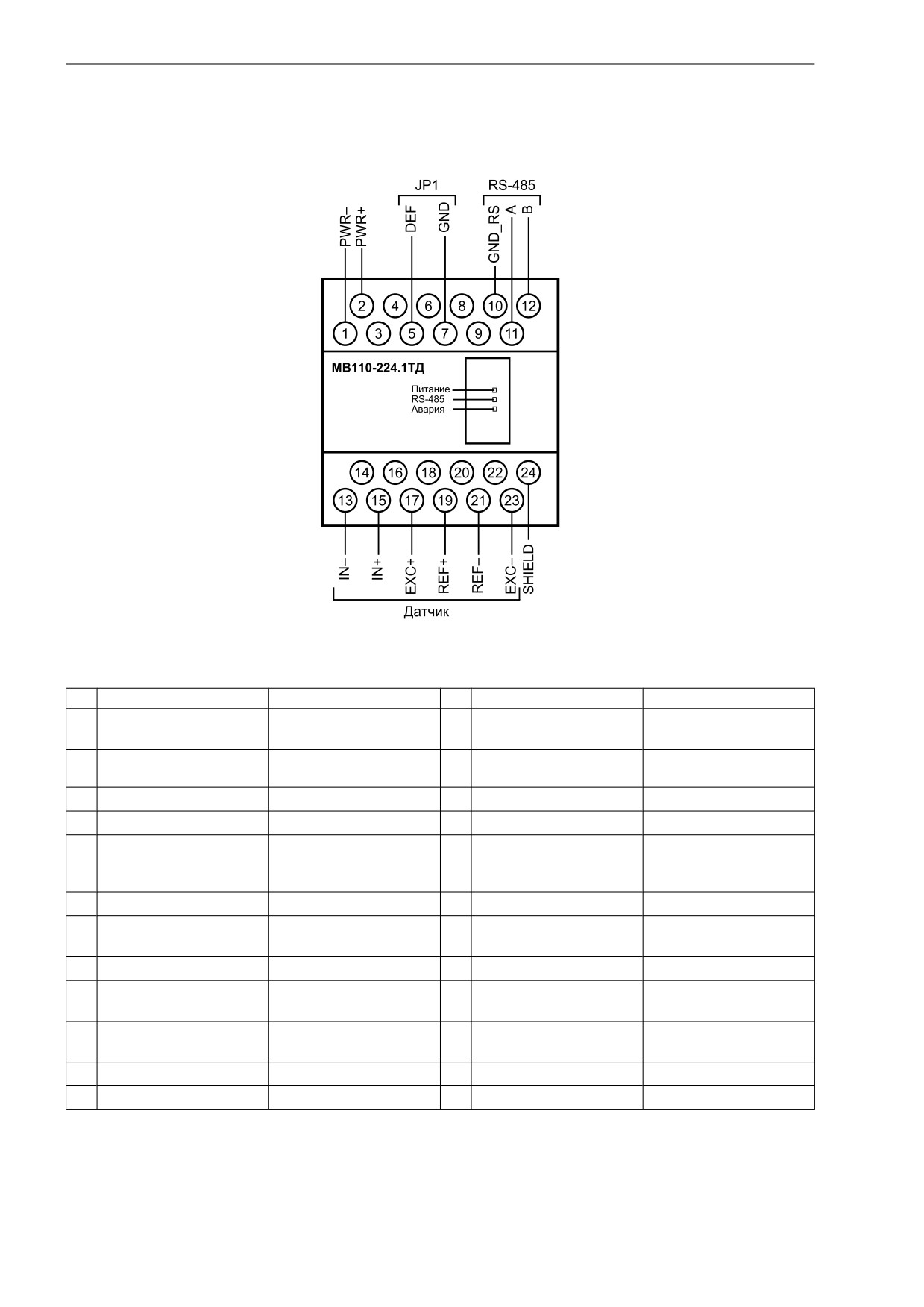

Рисунок 5.2 - Назначение контактов клеммной колодки МВ110-224.1ТД

Таблица 5.1 - Назначение контактов клеммной колодки МВ110-224.1ТД

№

Название контакта

Назначение

№

Название контакта

Назначение

Питание ~(90-245) В/

PWR-

IN-

Выход датчика (-)

минус питания 24 В

Питание ~(90-245) В/

PWR+

Не используется

плюс питания 24 В

Не используется

IN+

Выход датчика (+)

Не используется

Установка сетевых

DEF

параметров по

EXC+

Питание датчика (+)

умолчанию

Не используется

Общий провод

Обратная связь

GND

REF+

прибора

датчика (+)

Не используется

Обратная связь

Не используется

REF-

датчика (-)

Общий провод

GND_RS

Не используется

интерфейса RS-485

Интерфейс RS-485 (A)

EXC-

Питание датчика (-)

Интерфейс RS-485 (B)

SHIELD

Экран кабеля датчика

5 Подключение

Рисунок 5.3 - Назначение контактов клеммной колодки МВ110-224.4ТД

Таблица 5.2 - Назначение контактов клеммной колодки прибора МВ110-224.4ТД

№

Название

Назначение

№

Название

Назначение

Питание ~(90-245) В/плюс

Установка сетевых параметров

PWR+

DEF

питания 24 В

по умолчанию

Питание ~(90-245) В/минус

PWR-

4 IN-

Выход датчика 4 (-)

питания 24 В

Не используется

GND

Общий провод прибора

Не используется

4 IN+

Выход датчика 4 (+)

Не используется

4 EXC+

Питание датчика 4 (+)

Интерфейс RS-485 (A)

Не используется

Интерфейс RS-485 (B)

4 REF+

Обратная связь датчика 4 (+)

Общий провод интерфейса

GND_RS

Не используется

RS-485

Не используется

4 REF-

Обратная связь датчика 4 (-)

Не используется

SHIELD

Экран кабеля датчика

Не используется

4 EXC-

Питание датчика 4 (-)

1 IN-

Выход датчика 1 (-)

2 IN-

Выход датчика 2 (-)

SHIELD

Экран кабеля датчика

3 REF+

Обратная связь датчика 3 (+)

1 IN+

Выход датчика 1 (+)

2 IN+

Выход датчика 2 (+)

Не используется

3 REF-

Обратная связь датчика 3 (-)

1 EXC+

Питание датчика 1 (+)

2 EXC+

Питание датчика 2 (+)

Не используется

3 EXC-

Питание датчика 3 (-)

5 Подключение

Продолжение таблицы 5.2

№

Название

Назначение

№

Название

Назначение

1 REF+

Обратная связь датчика 1 (+)

2 REF+

Обратная связь датчика 2 (+)

3 IN-

Выход датчика 3 (-)

Не используется

1 REF-

Обратная связь датчика 1 (-)

2 REF-

Обратная связь датчика 2 (-)

3 IN+

Выход датчика 3 (+)

SHIELD

Экран кабеля датчика 3

1 EXC-

Питание датчика 1 (-)

2 EXC-

Питание датчика 2 (-)

3 EXC+

Питание датчика 3 (+)

SHIELD

Экран кабеля датчика 2

Перемычка JP1

предназначена для восстановления заводских сетевых настроек. Заводское

положение перемычки - снята (заводские сетевые настройки отключены).

5.4 Подключение питания

5.4.1 Питание переменного тока 230 В

Прибор следует питать напряжением 230 В переменного тока от сетевого фидера, не связанного

непосредственно с питанием мощного силового оборудования.

Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от

сети.

5.4.2 Питание постоянного тока 24 В

Прибор следует питать напряжением 24

В постоянного тока от локального источника питания

подходящей мощности.

Источник питания следует устанавливать в том же шкафу электрооборудования, в котором

устанавливается прибор.

5.5 Подключение по интерфейсу RS-485

Связь прибора по интерфейсу RS-485 выполняется по двухпроводной схеме.

Длина линии связи должна быть не более 1200 метров.

Обесточенный прибор следует подключать к сети RS-485 витой парой проводов, соблюдая полярность.

Провод А подключается к выводу А прибора, аналогично соединяются между собой выводы В.

5.6 Подключение тензодатчиков

Тензодатчик следует подключать экранированным кабелем, соблюдая полярность.

ПРЕДУПРЕЖДЕНИЕ

Если кабель к тензодатчику имеет витые пары, то их рекомендуется подключать следующим

образом: пара IN+ и IN-, пара REF+ и REF-, пара EXC+ и EXC-.

Четырехпроводная схема подключения тензодатчика используется, если соединительный кабель к

датчику имеет длину менее 2 м. Клеммы EXC + и REF + (EXC- и REF-) соединяются проволочной

перемычкой непосредственно на клеммной колодке прибора.

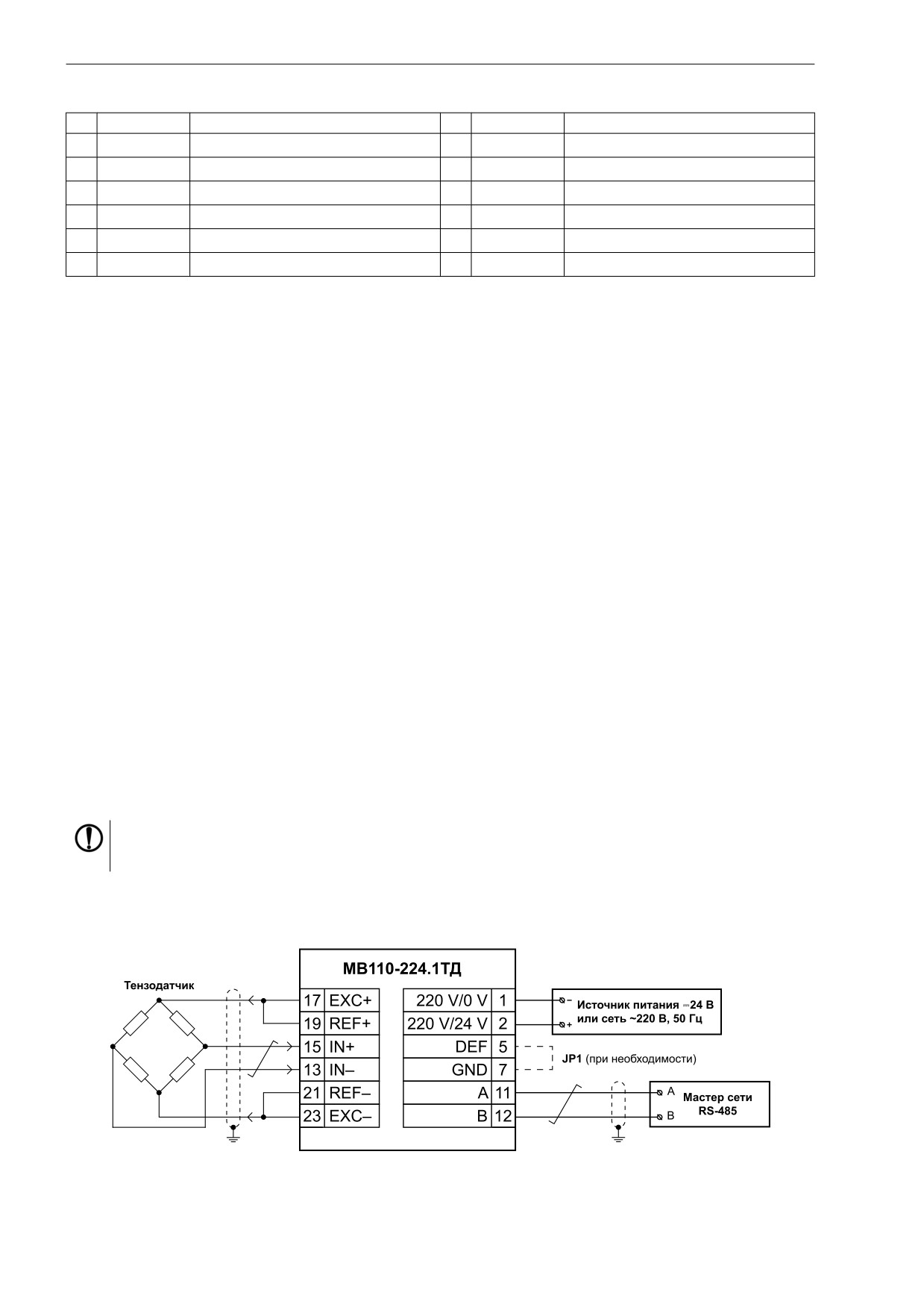

Рисунок 5.4 - Подключение к прибору МВ110-224.1ТД внешних устройств с применением

четырехпроводной схемы подключения к датчику и использованием заземления

5 Подключение

Шестипроводная схема подключения тензодатчика используется при подключении датчика кабелем

длиной более 2 м.

Шестипроводная схема подключения компенсирует вносимые сопротивлением кабеля погрешности

измерений.

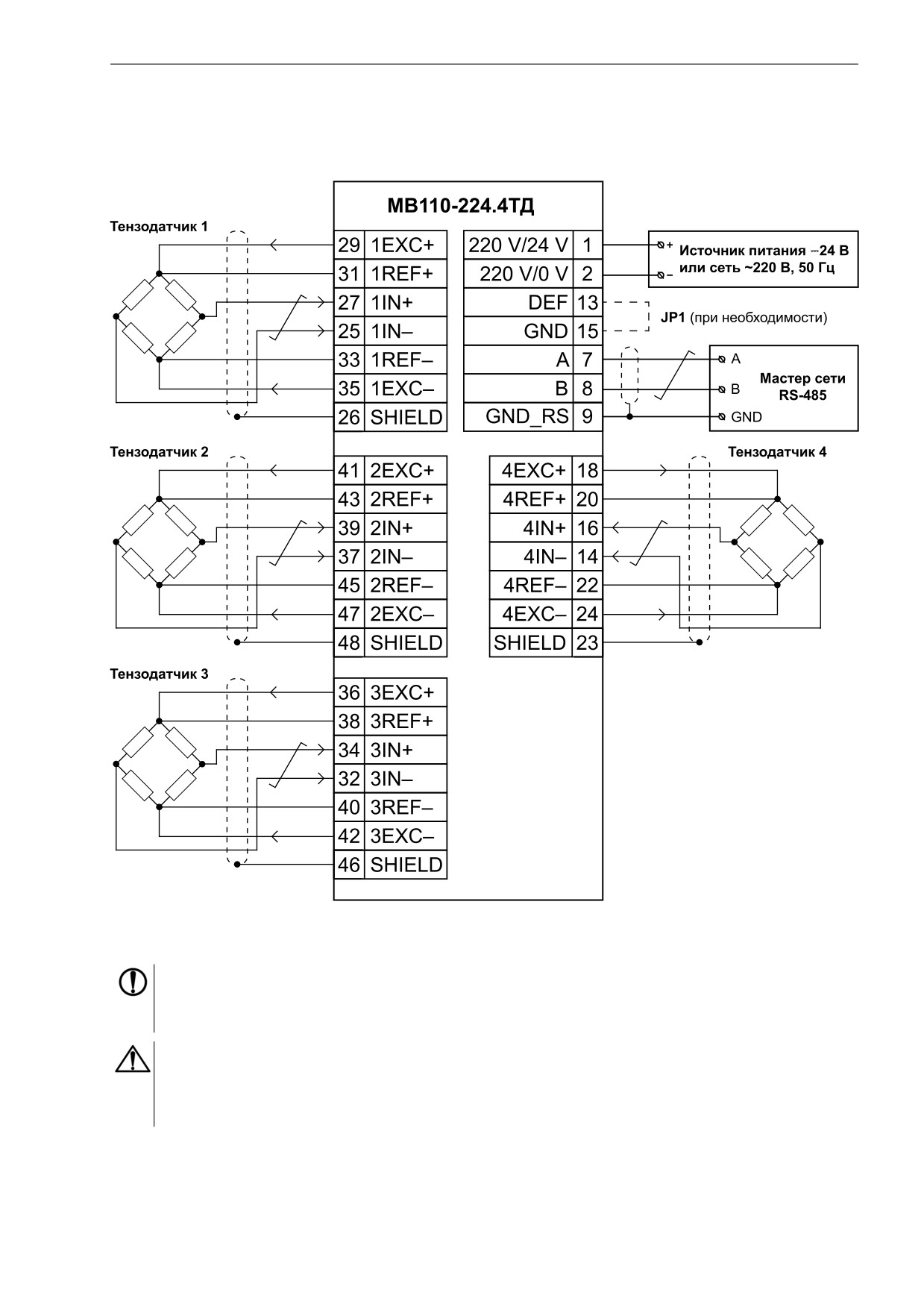

Рисунок 5.5 - Подключение к МВ110-224.4ТД внешних устройств с применением

шестипроводной схемы подключения к датчику и без использования заземления

ПРЕДУПРЕЖДЕНИЕ

В случае получения выходных данных измерений прибора с отрицательным знаком (вместо

желаемых положительных данных) следует поменять местами концы проводов на входных

клеммах прибора IN+, IN-.

ВНИМАНИЕ

В случае отсутствия заземления экранирующую оплетку кабеля датчика допускается

подсоединить к клемме SHIELD прибора. Оплетка кабеля не заземляется и не должна быть

подсоединена к заземленному контакту на любом конце кабеля. Клемму прибора SHIELD

запрещено заземлять.

6 Устройство и принцип работы

6.1 Принцип работы

Сигнал с датчика, измеряющего физический параметр объекта (температуру, давление и т. п.),

поступает в прибор в результате последовательного опроса датчиков прибора. В процессе обработки

сигналов осуществляется их фильтрация от помех и коррекция показаний в соответствии с заданными

параметрами. Полученный сигнал преобразуется по данным НСХ в цифровые значения и передается

по сети RS-485.

Опрос датчиков и обработка их сигналов измерительным устройством осуществляется

последовательно по замкнутому циклу.

Прибор работает в сети RS-485 по протоколам:

• DCON;

• Modbus-ASCII;

• Modbus-RTU;

• ОВЕН.

Тип протокола определяется прибором автоматически.

ПРИМЕЧАНИЕ

Из-за аппаратных ограничений в приборе невозможно использование следующих сочетаний

сетевых параметров:

• PrtY = 0, Sbit = 0, LEn = 0 (контроль четности отсутствует, 1 стоп-бит, 7 бит);

• PrtY = 1, Sbit = 1, LEn = 1 (проверка на четность, 2 стоп-бита, 8 бит);

• PrtY = 2, Sbit = 1, LEn = 1 (проверка на нечетность, 2 стоп-бита, 8 бит).

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Мастером может являться:

• ПК;

• ПЛК;

• Панель оператора;

• Удаленный облачный сервис.

В сети RS-485 предусмотрен только один Мастер сети.

Прибор конфигурируется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например,

ОВЕН АС3-М или АС4) с помощью ПО «Конфигуратор М110» (см. раздел 8.1).

Входным сигналом для прибора является постоянное напряжение с выхода резистивного моста

(тензометрического датчика мостового типа).

6 Устройство и принцип работы

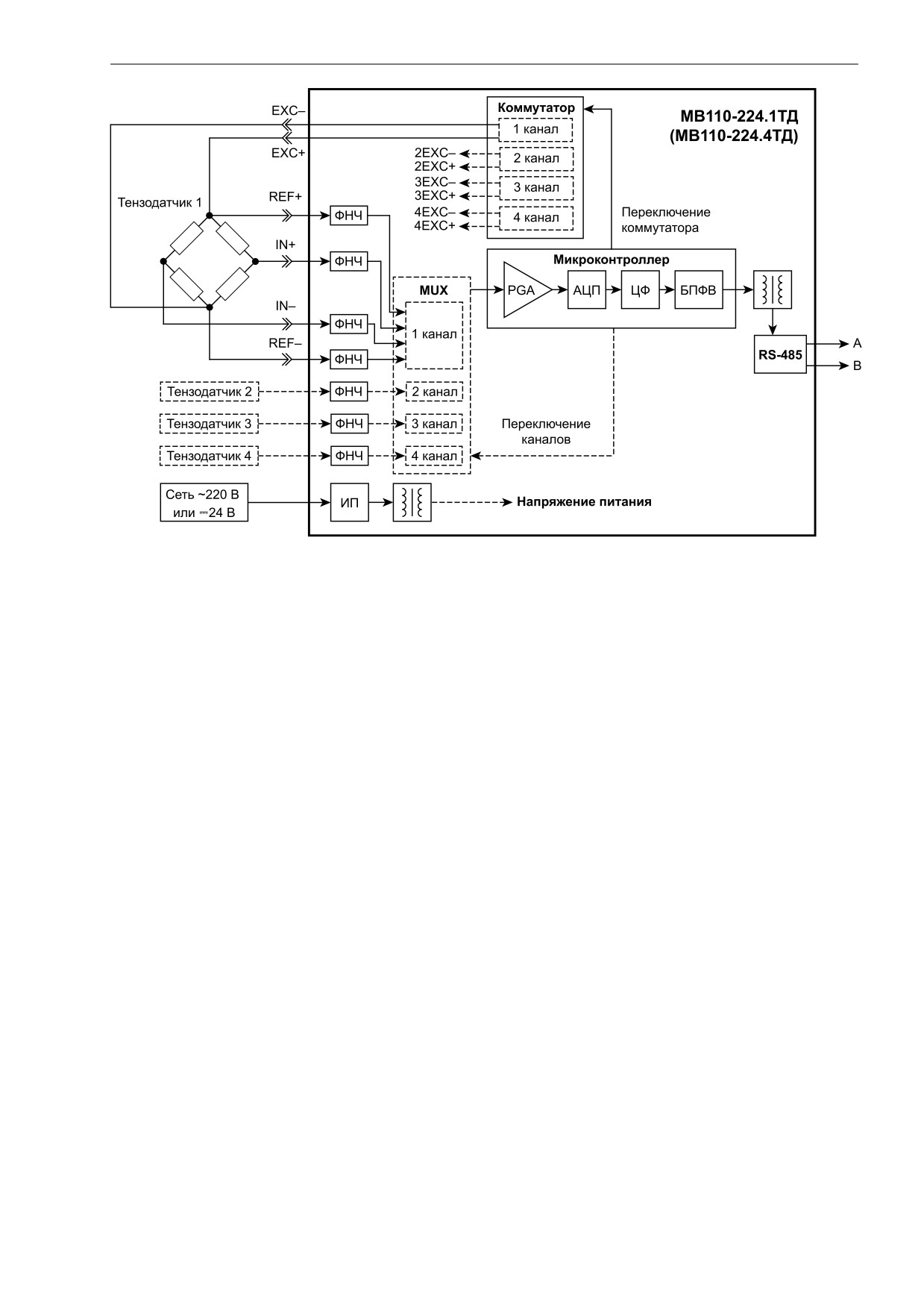

Рисунок 6.1 - Структурная схема прибора

Прибор вырабатывает постоянное напряжение величиной

2,5

В для питания

(возбуждения)

тензорезистивного моста (тензодатчика), клеммы прибора EXC +, EXC-. С диагонали моста выходной

сигнал поступает на входы прибора IN +, IN- и через помехоподавляющие фильтры низких частот

(ФНЧ) приходит на вход сигма-дельта АЦП. Опорным напряжением для АЦП служит напряжение

питания моста, измеряемое непосредственно на клеммах датчика, входы REF +, REF-

(при

шестипроводной схеме подключения). В этом случае исключается погрешность падения напряжения

на подводящих проводах и изменения падения напряжения на подводящих проводах из-за

температурной зависимости сопротивления.

Уменьшенное по сравнению с традиционным (5 В или 10 В) напряжение питания (возбуждения) моста

тензодатчика 2,5 В позволяет уменьшить проходящий ток через него, а следовательно, уменьшается

рассеиваемая мощность, что увеличивает время работоспособности

(ресурс) тензодатчика.

Уменьшенный вследствие этого эффект саморазогревания датчика также уменьшает ошибку

измерения тензорезистора, имеющего высокий температурный коэффициент сопротивления.

В случае питания датчиков постоянным током (режим работы прибора с возбуждением датчика

постоянным напряжением) дополнительным источником погрешностей является ЭДС, создаваемая на

месте скрутки проводов и разности температур мест скруток (паразитные термопары). Это приводит к

дрейфу постоянной составляющей сигнала.

Чтобы уменьшить вызванные этим погрешности и скомпенсировать все имеющиеся дрейфы

напряжения смещения, следует подавать в качестве питания датчика знакопеременный сигнал.

Знакопеременный режим питания датчика обеспечивает коммутатор прибора, периодически

меняющий полярность напряжения питания датчика на клеммах EXC +, EXC-. Знакопеременный

режим является более предпочтительным, но оправдан только для медленно меняющихся процессов

(см. время обновления данных измерений в таблице 2.1) и датчиков, которые позволяют применять

такой режим изменения полярности питания (не полупроводниковые).

В четырехканальном приборе МВ110-224.4ТД каждый канал имеет отдельное независимое напряжение

питания моста

2,5

В и отдельный коммутатор для знакопеременного режима, что повышает

отказоустойчивость и надежность прибора. Все четыре коммутатора прибора переключаются

синфазно

(одновременно). В данном приборе все четыре канала измерения для четырех

тензодатчиков гальванически связаны между собой. Мультиплексор (MUX) поочередно коммутирует их

для измерения одним каналом АЦП.

Необходимый размах входного сигнала для АЦП формирует усилитель с программируемым

коэффициентом усиления (PGA). Прибор имеет семь переключаемых диапазонов измерений (см.

таблицу 2.3). Необходимый входной диапазон измерений выбирается пользователем в процессе

конфигурирования прибора.

6 Устройство и принцип работы

Частота дискретизации АЦП, находящегося в составе микроконтроллера, может быть задана в ПО

«Конфигуратор М110». Частота определяет требуемое быстродействие прибора — параметр Set. F).

Цифровой фильтр (ЦФ) обеспечивает дополнительную фильтрацию от импульсных помех и помех с

частотами, кратными частоте промышленной сети 50 Гц. ЦФ представляет собой фильтр Sinc3-типа и

понижает частоту дискретизации отсчетов измеряемого сигнала.

Полученные отсчеты затем поступают на вход фильтра скользящего среднего, длина которого также

может устанавливаться пользователем в зависимости от требуемого быстродействия прибора,

параметр MAv. L. Установленная длина фильтра соответствует числу отсчетов для усреднения. Чем

больше число отсчетов для усреднения

(длина фильтра), тем выше точность измерений и

помехоустойчивость прибора, но ниже его быстродействие.

Цифровое значение измеряемого сигнала вычисляется с использованием значений нижней и верхней

границ диапазона физической величины (см. раздел 6.3).

После преобразования в блоке приведения к диапазону физической величины (БПФВ) цифровой код

поступает в ячейку памяти, которая обновляется с частотой, соответствующей времени обновления

данных измерений. Буфера хранения данных прибор не имеет. Результаты измерения из данной

ячейки по запросу передаются мастеру сети RS-485 с помощью драйвера интерфейса RS-485

(выходные клеммы А и В). Интерфейс RS-485 гальванически изолирован от других цепей для

улучшения помехоустойчивости. Тип протокола определяется автоматически.

Универсальный импульсный источник питания (ИП) с гальванической развязкой позволяет прибору

работать как от сети переменного тока с напряжением 220 В частотой 47- 63 Гц, так и от источника

постоянного тока с напряжением 24 В.

6.2 Приведение к физической величине

Прибор позволяет получать результаты измерения в следующем виде:

• в виде значения сигнала тензодатчика в мВ в формате числа с плавающей точкой. Назначения

использования данных значений:

- проверка правильности полярности подключения прибора к датчику,

- проверка исправности датчика,

- поверка прибора.

• в виде значения физической величины в единицах физической величины или в процентах от

диапазона, в формате числа с плавающей точкой.

Использование приведения измеренного значения к физической величине позволяет отображать

контролируемые физические параметры непосредственно в единицах их измерения (атм., кПа, кг и т.

д.). Для выполнения операции приведения используются параметры v. Min и v. Max. Операция

приведения линейно отображает диапазон внутреннего представления результатов измерения в

диапазон, определяемый параметрами v. Min и v. Max. Если результат измерения соответствует

минимальному значению внутреннего представления, то результатом приведения будет значение

параметра v. Min. Если результат измерения соответствует максимальному значению внутреннего

представления, то результатом приведения будет значение параметра v.Max.

Операция приведения корректно выполняется как при v.Max > v.Min, так и при v.Max < v.Min.

Пример

Датчик с диапазоном от 0 до 4 мВ контролирует давление в диапазоне от 0 до 25 атм. В параметре v.

Min задается значение 0, а в параметре v. Max - значение 25. После этого вывод результатов

измерения будет выполняться в атмосферах. Если значение измеренного входного напряжения

равно 0 мВ, то результат приведения будет равен 0 атм. Если значение измеренного входного

напряжения равно 4 мВ, то результат приведения будет равен 25 атм.

6.3 Выбор входного диапазона измерений прибора и режима питания датчика

Во время конфигурации прибора следует установить необходимый входной диапазон измерений в

зависимости от параметров используемого тензодатчика - его значения чувствительности (рабочего

коэффициента передачи).

Для выбора можно руководствоваться таблицей 2.3 или нижеследующей методикой.

В случае наличия датчика с чувствительностью 2 мВ/В и напряжением питания датчика 2,5 В входное

напряжение (сигнал полной шкалы при номинальной нагрузке) будет составлять 2 мВ/В × 2,5 В = 5 мВ.

Далее по таблице 2.3 следует выбрать наиболее близкий входной диапазон измерений прибора - от

минус 7,5 до 7,5 мВ, который будет иметь достаточный запас при возможной перегрузке входа АЦП, и с

помощью ПО

«Конфигуратор М110» по интерфейсу RS-485

установить выбранный диапазон

измерений.

6 Устройство и принцип работы

ПРИМЕЧАНИЕ

По умолчанию в приборе установлен входной диапазон от минус 7,5 до 7,5 мВ для датчика с

чувствительностью 2 мВ/В.

Режимы питания (возбуждения) датчика:

• постоянным напряжением (включен по умолчанию);

• знакопеременным напряжением.

В режиме с возбуждением датчика постоянным напряжением на клеммах прибора EXC + и EXC-

присутствует постоянное напряжение 2,5 В.

В режиме с возбуждением датчика знакопеременным напряжением на клеммах прибора EXC+ и EXC-

постоянное напряжение 2.5 В периодически изменяет свою полярность на обратную во время каждого

следующего измерения. Преимуществами данного режима являются компенсация дрейфа напряжения

смещения датчика и напряжения паразитных термопар в соединениях. Недостаток - большее время

обновления данных измерений, чем в режиме с возбуждением датчика постоянным напряжением.

Также используемый тип датчика должен позволять обратное включение напряжения питания (не

допускается для полупроводниковых тензодатчиков).

Предпочтительным является применение знакопеременного режима.

Для прибора МВ110-224.4ТД знакопеременный режим включается сразу для всех четырех

измерительных каналов.

Режим питания датчика выбирается с помощью ПО «Конфигуратор М110».

8 Настройка

Рисунок 8.3 - Главное окно

7. После задачи параметров записать настройки в прибор, выбрав команду в главном меню

Прибор → Записать все параметры.

Подробная информация о работе с ПО

«Конфигуратор М110» представлена в руководстве

пользователя на сайте owen.ru.

8.2 Конфигурационные и оперативные параметры

Параметры в приборе разделяются на группы:

• конфигурационные;

• оперативные.

Конфигурационные параметры - это параметры, определяющие конфигурацию прибора, значения,

которым пользователь присваивает с помощью ПО «Конфигуратор М110».

Конфигурационными параметрами настраивается структура прибора, определяются сетевые

настройки и т. д.

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и

сохраняются при выключении питания.

Оперативные параметры - это данные, которые прибор передает в сеть RS-485. Оперативные

параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут быть

разделены точками, и название. Например, «Длина сетевого адреса» A. LEn, где «Длина сетевого

адреса» - название, A.LEn - имя.

Конфигурационные параметры имеют также индекс - цифру, отличающую параметры однотипных

элементов. Индекс передается вместе со значением параметра. Во время работы с ПО

«Конфигуратор М110» работа с индексами происходит автоматически.

Оперативные параметры не имеют индекса. Они индексируются через сетевой адрес.

8 Настройка

Рисунок 8.6 - Автоматическое измерение веса тары

8.3.2 Ввод количества взвешиваемой тары

Ввод количества взвешиваемой тары производится с помощью параметра Мультипликатор веса

тары в папке Канал.

Пример

Для взвешивания трех ящиков с весом тары 5 кг следует установить значения параметров:

• Вес тары = 5;

• Мультипликатор веса тары = 3.

Для применения параметров следует установить значение 1 в параметр Учет веса тары.

8.4 Восстановление заводских настроек

Восстановление заводских сетевых настроек прибора используется для восстановления связи между

ПК и прибором в случае утери информации о заданных значениях сетевых параметров прибора.

Для восстановления заводских сетевых настроек прибора следует:

1. Отключить питание прибора.

2. Установить проволочную перемычку JP1 на верхней клеммной колодке между клеммами DEF

и GND.

3. Включить питание. Прибор перестроится на заводские значения сетевых параметров, но в его

памяти сохранятся ранее установленные значения сетевых параметров.

ОПАСНОСТЬ

Напряжение на соседних клеммах прибора опасно для жизни. Прикосновение к ним при

неотключенном напряжении питания прибора недопустимо.

4. Запустить ПО «Конфигуратор М110».

5. В окне установки связи задать значения заводских сетевых параметров (в соответствии с

данными таблицы 8.1) или нажать кнопку «Заводские сетевые настройки». Связь с прибором

установится с заводскими значениями сетевых параметров.

6. Считать значения сетевых параметров прибора, выбрав команду Прибор | Прочитать все

параметры или открыв папку «Сетевые параметры».

7. Зафиксировать на бумаге значения сетевых параметров прибора, которые были считаны (или

перестроить прибор на требуемые сетевые параметры).

8. Закрыть ПО «Конфигуратор М110».

9. Отключить питание прибора.

10. Снять ранее установленную проволочную перемычку JP1 на верхней клеммной колодке

между клеммами DEF и GND.

11. Включить питание прибора и запустить ПО «Конфигуратор М110».

9 Интерфейс RS-485

9.1 Управление прибором по сети RS-485

Управление режимами работы прибора и считывание из прибора результатов измерения выполняется

с использованием команд, передаваемых в сети RS-485.

Команды всех протоколов можно разделить на следующие группы:

• команды управления конфигурацией прибора;

• команды чтения результатов измерения;

• технологические команды.

Команды управления конфигурацией прибора обеспечивают запись и чтение конфигурационных

параметров, определяющих режимы работы прибора.

Конфигурационные параметры хранятся в энергонезависимой памяти прибора. Их запись выполняется

в два этапа. На первом этапе параметры записываются в оперативную память. На втором этапе по

специальной команде (Aply или Init) параметры переписываются в энергонезависимую память. Если в

течение 10 минут после последней команды изменения конфигурационного параметра не выполнена

команда переписи изменений в энергонезависимую память, то все изменения аннулируются, и

выполнение команды перезаписи изменений в энергонезависимую память вызовет ошибку.

Команда Aply, кроме переписи изменений конфигурационных параметров в энергонезависимую

память, применяет изменения сетевых настроек, что вызывает переход работы прибора на новые

сетевые настройки.

Сеанс изменения конфигурационных параметров завершается командами переписи изменений в

энергонезависимую память командами Aply или Init, завершение сеанса юстировки выполняется с

помощью команды переписи юстировочных коэффициентов в энергонезависимую память - U.Apl.

Команда Init аналогична команде Aply, но сетевые параметры остаются прежними.

Команды чтения результатов измерения позволяют считывать результаты измерений в различных

форматах.

Технологические команды обеспечивают юстировку прибора. Методика юстировки прибора описана в

разделе 10.2.1.

9.2 Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес. Базовый адрес прибора

задается в ПО «Конфигуратор М110» (параметр Addr).

Таблица 9.1 - Адресация в сети RS-485

Параметр

Значение

Протокол ОВЕН*

Диапазон значений базового адреса при 8-битной

от 0 до 254

адресации

Диапазон значений базового адреса при

от 0 до 2039

11-битной адресации

Широковещательный адрес при 8-битной

255

адресации

Широковещательные адреса при 11-битной

от 2040 до 2047

адресации

Базовый адрес прибора по умолчанию

Базовый адрес каждого следующего прибора

[базовый адрес предыдущего прибора] + 1

Протокол Modbus

Диапазон значений базового адреса

от 1 до 247

Широковещательный адрес

Протокол DCON

Диапазон значений базового адреса

от 0 до 255

ПРИМЕЧАНИЕ

* Длина базового адреса определяется параметром A.Len во время задания сетевых настроек.

В адресе может быть 8, либо 11 бит.

9 Интерфейс RS-485

9.3 Команды протокола DCON

По протоколу DCON можно считывать:

• данные с датчиков;

• имя прибора;

• версию программы прибора.

Считывание данных

Посылка:

#AA[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

(данные)[CHK](cr)

где

(данные)

- записанные подряд без пробелов результаты измерения в десятичном

представлении:

• для прибора МВ110-224.1ТД: Rd.fV, Rd.fF, Rd.pF;

• для прибора МВ110-224.4ТД: Rd.fV 1к, Rd.fV2к, Rd.fV 3к, Rd.fV4к, Rd.fF 1к, Rd.fF2к, Rd.fF 3к,

Rd.fF4к, Rd. pF 1к, Rd. pF2к, Rd. pF 3к, Rd. pF4к.

Длина записи об измерении равна девяти символам. На месте недостоверных данных передается

значение (-999.9999).

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ отсутствует.

Пример

>+100.2003+045.0000-999.9999[CHK](cr)

Считывание имени прибора

Посылка:

$AAM[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(имя прибора(8 символов))[CHK](cr)

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ отсутствует.

Пример

>!ААМВ110-TD[CHK](cr)

Считывание версии программы прибора

Посылка:

$AAF[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

10 Техническое обслуживание

10.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

10.2 Юстировка

10.2.1 Общие сведения

Предусматриваемые виды юстировки прибора:

• пользовательская юстировка для установки пользователем требуемых значений физической

величины;

• заводская юстировка (с помощью магазина сопротивлений Р4831).

ПРИМЕЧАНИЕ

Для корректной работы прибора рекомендуется провести пользовательскую юстировку.

ВНИМАНИЕ

Заводская юстировка выполняется только во время изготовления прибора, а также в случаях

отрицательных результатов поверки прибора. В остальных случаях выполнять такую юстировку

запрещается, так как это может вывести прибор из строя.

10.2.2 Пользовательская юстировка

Для подготовки к юстировке следует:

1. Включить прибор в составе с используемым датчиком и преобразователем интерфейсов.

2. Запустить на ПК ПО «Конфигуратор М110».

3. Установить связь с прибором.

4. Прогреть прибор не менее 20 минут.

После прогрева прибора для проведения юстировки следует:

1. В главном окне ПО выбрать меню Режимы программы → Юстировка.

2. Ввести код доступа 792 и нажать кнопку Продолжить.

3. Выбрать тип юстировки Пользовательская и нажать кнопку Продолжить.

4. Подать на используемый датчик известное меньшее значение физической величины и ввести

это значение в ячейку Меньшее значение физической величины (ед.).

5. Ввести соответствующее значение в процентах в ячейку Меньшее значение физической

величины (%) и нажать кнопку Продолжить.

6. Подать на используемый датчик известное большее значение физической величины и ввести

это значение в ячейку Большее значение физической величины (ед.).

7. Ввести соответствующее значение в процентах в ячейку Большее значение физической

величины (%) и нажать кнопку Продолжить.

8. Нажать кнопку Сохранить для записи данных в прибор.

10 Техническое обслуживание

Пример

При вводе значений параметров:

• Меньшее значение физической величины (ед.) = 5;

• Меньшее значение физической величины (%) = 5;

• Большее значение физической величины (ед.) = 90;

• Большее значение физической величины (%) = 90,

параметр Минимальное значение физической величины будет равен

0, а параметр

Максимальное значение физической величины — равен 100 (см. соответствующие параметры

ветви «Канал»).

10.2.3 Заводская юстировка

Для подготовки к заводской юстировки следует:

1. Подключить к прибору магазин сопротивлений Р4831 согласно рисунку 10.1.

2. Включить приборы.

3. На ПК запустить ПО «Конфигуратор М110».

4. Выполнить установку связи с прибором.

5. Провести прогрев прибора не менее 20 минут.

Рисунок 10.1 - Схема подключения прибора для заводской юстировки

После прогрева юстировку следует выполнять в приведенной последовательности:

1. В главном окне программы выбрать меню Режимы программы | Юстировка.

2. Ввести код доступа 792 и нажать кнопку «Продолжить».

3. Выбрать тип юстировки «Заводская».

4. Выбрать необходимый для юстировки входной диапазон прибора (или чувствительность

датчика) и нажать кнопку«Продолжить».

5. Установить с помощью магазина Р4831 минимальное значение напряжения согласно таблице

10.1 в соответствии с выбранным диапазоном измерений прибора. Напряжение следует

контролировать с помощью вольтметра V1, затем в окне программы нажать кнопку

«Продолжить».

6. Нажать кнопку «Продолжить» еще раз для юстировки максимального значения.

7. Нажать кнопку «Сохранить», чтобы записать данные калибровки в прибор.

8. В случае необходимости выполнить п. 5 для другого диапазона измерений прибора.

9. Закрыть ПО «Конфигуратор М110», выключить питание приборов и отсоединить их.

11 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• знак утверждения типа средств измерений;

• класс точности средств измерений;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

12 Упаковка

Прибор упаковывается в соответствии с ГОСТ 23088 в потребительскую

тару,

выполненную

из

коробочного картона согласно ГОСТ 7933.

Для почтовой пересылки прибор упаковывается в соответствии с ГОСТ 9181.

13 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида в транспортной таре

поштучно или в контейнерах. В транспортных средствах тара должна крепиться согласно правилам,

действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

5 ГОСТ 15150 при температуре

окружающего воздуха от -25 до +55 °C с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1

ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

14 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

Настраиваемые параметры

Приложение А. Настраиваемые параметры

Полный перечень параметров прибора с указанием типов, имен, HASH-сверток, способа индексации и

Таблица А.1 - Общие параметры прибора

Имя

Название

Допустимые значения

Примечание

параметра

dev

Имя прибора

MB110-TD

Только чтение

ver

Версия прошивки

vX.YY

Только чтение.

X - номер версии,

YY - номер подверсии

tdev

Исполнение

0 - 1 канал (МВ110-224.1ТД);

Только чтение

прибора

1 - 4 канала (МВ110-224.4ТД)

E.Rgm

Режим питания

0 - постоянным напряжением;

Чтение/запись.

(возбуждения)

1 - знакопеременным напряжением

По умолчанию: 0.

датчиков

Только для

четырехканального

прибора.

Не индексируется

Set.F

Частота

0…13 - прибор МВ110-224.1ТД;

Чтение/запись.

дискретизации

0…3 - прибор МВ110-224.4ТД

Не индексируется.

измерительного

По умолчанию - 1 (см.

тракта

таблицу 2).

Таблица А.2 - Значение частоты дискретизации измерительного тракта

Код

Значение частоты

Код

Значение частоты

МВ110-224.1ТД

8,197 Гц (подавление 50 Гц)

44,64 Гц (подавление 50 Гц)

16,39 Гц (подавление 50 и 60 Гц)

50,51 Гц

19,61 Гц (подавление 60 Гц)

69,44 Гц

24,27 Гц

144,9 Гц

25,77 Гц

257,7 Гц

34,25 Гц

409,8 Гц

42,37 Гц; (подавление 50 Гц)

588,2 Гц

МВ110-224.4ТД

1,695 Гц (подавление 50 Гц)

5,435 Гц (подавление 50 Гц)

2,976 Гц (подавление 50 и 60 Гц)

9,804 Гц

Параметры протокола ОВЕН

Приложение Б. Параметры протокола ОВЕН

Перечень параметров протокола ОВЕН представлен в таблицах ниже.

Сетевые параметры приведены в таблице 1. Все команды как считывают данные из прибора, так и

записывают новые данные (если не указано иначе).

Таблица Б.1 - Сетевые параметры протокола ОВЕН

Допустимые

Команда

Тип данных

Примечание

значения

Скорость обмена

Byte

Byte:

По умолчанию: 2

bPS

0 - 2,4 кбит/с;

1 - 4,8 кбит/с;

2 - 9,6 кбит/с;

3 - 14,4 кбит/с;

4 - 19,2 кбит/с;

5 - 28,8 кбит/с;

6 - 38,4 кбит/с;

7 - 57,6 кбит/с;

8 - 115,2 кбит/с

Тип контроля четности слова

Byte

0 - контроля нет;

По умолчанию: 0

данных

1 - четность;

PrtY

2 - нечетность

Количество стоп-бит в

Byte

0 - 1 бит;

По умолчанию: 0

посылке

1 - 2 бита

Sbit

Длина сетевого адреса

Byte

0 - 8 бит;

По умолчанию: 0

A.Len

1 - 11 бит

Базовый адрес прибора

Int16

от 0 до 2047

По умолчанию: 16

Addr

Код последней сетевой

Byte

от 0 до 255

Только чтение.

ошибки

Коды ошибок соответствуют

n.Err

кодам ошибок протокола

ОВЕН

Задержка ответа по RS-485

Byte

от 0 до 45 мс

По умолчанию: 2

Rs.dL

Применение настроек

Только запись.

Aply

Сетевые и конфигурационные

—

параметры заносятся в

энергонезависимую память и

применяются

Конфигурационные параметры приведены в таблице 2. Все параметры индексируются от 0 до 3, если

не указано иное. Для прибора МВ110-224.1ТД индексация не используется.

Таблица Б.2 - Конфигурационные параметры протокола ОВЕН

Команда

Тип данных

Допустимые значения

Примечание

Состояние канала

Byte

0 - отключен;

Чтение/запись.

Ch.St

1 - подключен

По умолчанию: 1

Учет веса тары

Byte

0 - не учитывать;

Чтение/запись

Cnt.P

1 - учитывать

По умолчанию: 0

Чувствительность датчика

Byte

0 - ± 1 мВ/В;

Чтение/запись.

Sens

1 - ± 2 мВ/В;

По умолчанию: 1

2 - ± 4 мВ/В;

3 - ± 8 мВ/В;

4 - ± 16 мВ/В;

5 - ± 32 мВ/В;

6 - ± 64 мВ/В

Минимальное значение

Float32

Чтение/запись.

физической величины

—

По умолчанию: 0

v.Min

Параметры протокола ОВЕН

Продолжение таблицы Б.2

Команда

Тип данных

Допустимые значения

Примечание

Максимальное значение

Float32

Чтение/запись.

физической величины

—

По умолчанию: 100

v.Max

Вес тары

Float32

Чтение/запись.

—

P.Wgh

По умолчанию: 0

Мультипликатор веса тары

Uint16

от 0 до 65535

Чтение/запись.

P.Cnt

По умолчанию: 0

На весах - тара

Нет

Только запись.

U.Wgh

Вес, находящийся на

весах, принимается за вес

—

P.Wgh. Новый вес будет

использован только после

Init

Режим питания

Byte

0 - постоянным напряжением;

Чтение/запись.

(возбуждения) датчика

1 - знакопеременным

Только для одноканального

E.Rgm

напряжением

прибора

По умолчанию: 0

Применить внесенные

Нет

Только запись.

изменения

Не индексируется.

Init

Параметры переносятся в

энергонезависимую память

—

и применяются (Команда

аналогична команде Aply,

но перестройка сетевых

параметров не

выполняется)

Сброс конфигурационных

Нет

Только запись.

параметров в значения по

В энергонезависимую

умолчанию

память прибора заносятся

—

S.Def

значения «по умолчанию»,

сетевые параметры

остаются неизменными

Длина фильтра

Byte

1...100 - МВ110-224.1ТД;

Чтение/запись.

скользящего среднего

1...50 - МВ110-224.4ТД

По умолчанию: 10

MAv.L

Оперативные параметры приведены

таблице 3. Все команды применяются только для чтения

данных из прибора. Все параметры индексируются от 0 до 3, если не указано иначе. Для прибора

МВ110-224.1ТД индексация не используется.

Таблица Б.3 - Оперативные параметры протокола ОВЕН

Команда

Тип данных

Измеренное значение напряжения, мВ

Float32

Rd.fV

Измеренное значение физической величины, ед.

Float32

Rd.fF

Измеренное значение физической величины, %

Float32

Rd.pF

Чтение статуса*

Int16

Rd.St

ПРИМЕЧАНИЕ

* Побитовая расшифровка слова статуса приведена в таблице 4. Данная команда не имеет

индексации.

Параметры протокола ОВЕН

Таблица Б.4 - Побитовая расшифровка слова статуса

Значение при

Номер бита

Значение бита

включении

Комментарий

статуса

питания

Зарезервировано для дальнейших

от 10 до 15

разработок

Признак юстировки

0 - юстировка не проводится;

1 - идет процесс юстировки

Ошибка юстировки в 4

0 - нет ошибки;

канале

1 - ошибка.

Сбрасывается правильной юстировкой,

или через 10 минут после последней

неправильной юстировки

Ошибка юстировки в 3

0 - нет ошибки;

канале

1 - ошибка.

Сбрасывается правильной юстировкой,

или через 10 минут после последней

неправильной юстировки

Ошибка юстировки во 2

0 - нет ошибки;

канале

1 -ошибка.

Сбрасывается правильной юстировкой,

или через 10 минут после последней

неправильной юстировки

Ошибка юстировки в 1

0 - нет ошибки;

канале

1 - ошибка.

Сбрасывается правильной юстировкой,

или через 10 минут после последней

неправильной юстировки

Состояние датчика 4

0 - нет обрыва;

канала

1 - обрыв

Состояние датчика 3

0 - нет обрыва;

канала

1 - обрыв

Состояние датчика 2

0 - нет обрыва;

канала

1 - обрыв

Состояние датчика 1

0 - нет обрыва;

канала

1 - обрыв

Состояние перемычки

0 - не

сетевых настроек

установлена;

—

1 - установлена

Сеанс юстировки начинается командами zU.Sh или zU.Fn и заканчивается командой U.Apl или тайм-

аутом равным 10 минутам. В случае завершения юстировки не командой U. Apl - в регистре статуса

установится бит 5-8, запись в энергонезависимую память произведена не будет.

Все параметры индексируются от 0 до 3, если не указано иначе. Для МВ110-224.1ТД индексация не

используется.

Технологические параметры приведены в таблице 5. Все команды используются только для записи.

Таблица Б.5 - Технологические параметры протокола ОВЕН

Тип

Команда

Примечание

данных

Коэффициент смещения «заводской»

юстировки

Нет

—

zU.Sh

Коэффициент масштаба «заводской»

юстировки

Нет

—

zU.Sc

Юстировка минимального значения

Передается значение напряжения,

физической величины

Float32

соответствующее минимальному значению

zU.Fn

физической величины

Параметры протокола Modbus

Приложение В. Параметры протокола Modbus

Для протокола Modbus реализованы следующие функции:

•

(Read holding registers) - получение значения одного или нескольких регистров;

•

(Preset single register) - запись нового значения в регистр;

•

(Preset multiple registers) - установка новых значений нескольких последовательных

регистров;

•

(report slave ID) - чтение имени прибора и версии прошивки.

Диапазон допустимых адресов: от 1 до 247. Адрес 0 является широковещательным адресом и

допускается к использованию только с командами записи. Квитанция на широковещательный адрес

отсутствует.

Для оперативных параметров не поддерживается групповой опрос. В каждом запросе должны

производиться чтение/запись только одного параметра.

Структура запроса и ответа функции 17 приведены ниже.

Таблица В.1 - Запрос функции 17

Адрес

Функция

Контрольная сумма

от 1 до 247

0х11

—

Таблица В.2 - Ответ функции 17

Размер поля

Поле данных

Контрольная

Адрес

Функция

данных

(коды ASCII)

сумма

от 1 до 247

0х11

МВ110-TD vX.YY*

—

ПРИМЕЧАНИЕ

* X - номер версии прошивки;

YY - номер подверсии прошивки.

Перечень параметров протокола Modbus представлен в таблицах ниже:

Таблица В.3 - Регистры протокола Modbus

Количество

Допустимые

Команда

Адрес регистра

Примечание

регистров

значения

Исполнение

0x0

0 - 1 канал

Только чтение

прибора

(МВ110-224.1ТД);

tdev

1 - 4 канала

(МВ110-224.4ТД)

Режим питания

0x35

0 - постоянным

Чтение/запись.

(возбуждения)

напряжением;

По умолчанию: 0

датчиков

Только для

E.Rgm

знакопеременным

четырехканального

напряжением

прибора

Частота

0x91

0…13 -

Чтение/запись.

дискретизации

МВ110-224.1ТД;

По умолчанию: 1*

измерительного

0…3 -

тракта

МВ110-224.4ТД

Set.F

Скорость обмена

0x1

Byte:

По умолчанию: 2

bPS

0 - 2,4 кбит/с;

1 - 4,8 кбит/с;

2 - 9,6 кбит/с;

3 - 14,4 кбит/с;

4 - 19,2 кбит/с;

5 - 28,8 кбит/с;

6 - 38,4 кбит/с;

7 - 57,6 кбит/с;

8 - 115,2 кбит/с

Тип контроля

0x2

Byte:

По умолчанию: 0

четности слова

0 - контроля нет;

данных

1 - четность;

PrtY

2 - нечетность

Параметры протокола Modbus

Продолжение таблицы В.3

Количество

Допустимые

Команда

Адрес регистра

Примечание

регистров

значения

Количество стоп-

0x3

Byte:

По умолчанию: 0

бит в посылке

0 - 1 бит;

Sbit

1 - 2 бита

Длина сетевого

0x4

Byte:

По умолчанию: 0

адреса

0 - 8 бит;

A.Len

1 - 11 бит

Базовый адрес

0x5

от 0 до 2047

По умолчанию: 16

прибора

Addr

Код последней

0x6

Только чтение

сетевой ошибки

—

n.Err

Задержка ответа от

0x7

от 0 до 45 мс

По умолчанию: 2

прибора

rS.dL

Применение

0x8

Только запись

настроек

Aply

Состояние канала

0x9: 1 канал;

0 - отключен;

Чтение/запись.

Ch.St

0xA: 2 канал;

1 - подключен

По умолчанию: 1

0xB: 3 канал;

0xC: 4 канал

Учет веса тары

0xD: 1 канал;

0 - не учитывать;

Чтение/запись.

Cnt.P

0xE: 2 канал;

1 - учитывать

По умолчанию: 0

0xF: 3 канал;

0x10: 4 канал

Чувствительность

0x11: 1 канал;

0 - ± 1 мВ/В;

Чтение/запись.

подключенного

0x12: 2 канал;

1 - ± 2 мВ/В;

По умолчанию: 1

датчика

0x13: 3 канал;

2 - ± 4 мВ/В;

Sens

0x14: 4 канал

3 - ± 8 мВ/В;

4 - ± 16 мВ/В;

5 - ± 32 мВ/В;

6 - ± 64 мВ/В

Минимальное

0x15-0x16 - 1 канал;

Чтение/запись.

значение

0x17-0x18 - 2 канал;

Тип данных: Float_

физической

0x19-0x1A - 3 канал;

—

32*

величины

0x1B-0x1C - 4 канал

По умолчанию: 0

v.Min

Максимальное

0x1D-0x1E - 1 канал;

Чтение/запись.

значение

0x1F-0x20 - 2 канал;

Тип данных: Float_

физической

0x21-0x22 - 3 канал;

—

32*

величины

0x23-0x24 - 4 канал

По умолчанию: 100

v.Max

Вес тары

0x25-0x26 - 1 канал;

Чтение/запись.

P.Wgh

0x27-0x28 - 2 канал;

Тип данных: Float_

—

0x29-0x2A - 3 канал;

32*

0x2B-0x2C - 4 канал

По умолчанию: 0

Мультипликатор

0x2D - 1 канал;

от 0 до 65535

Чтение/запись.

веса тары

0x2E - 2 канал;

По умолчанию: 0

P.Cnt

0x2F - 3 канал;

0x30 - 4 канал

На весах - тара

0x31 - 1 канал;

Только запись.

U.Wgh

0x32 - 2 канал;

Вес, находящийся

0x33 - 3 канал;

на весах,

0x34 - 4 канал

принимается за вес

P.Wgh. Новый вес

будет использован

только после Init

Параметры протокола Modbus

Продолжение таблицы В.3

Количество

Допустимые

Команда

Адрес регистра

Примечание

регистров

значения

Режим питания

0x35

0 - постоянным

Чтение/запись.

(возбуждения)

напряжением;

По умолчанию: 0

датчика

E.Rgm

знакопеременным

напряжением

Применить

0x39

Только запись.

внесенные

Параметры всех

изменения

каналов

Init

переносятся в

энергонезависимую

память и

применяются

(перестройка

сетевых параметров

не выполняется)

Сброс

0x3A - 1 канал;

Только запись.

конфигурационных

0x3B - 2 канал;

параметров в

0x3C - 3 канал;

энергонезависимую

значения «по

0x3D - 4 канал

память прибора

умолчанию»

заносятся значения

S.Def

по умолчанию,

сетевые параметры

остаются

неизменными

Длина фильтра

МВ110-224.1ТД: 0x90.

1…100 -

Чтение/запись.

скользящего

МВ110-224.4ТД:

МВ110- 224.1ТД;

По умолчанию: 10

среднего

0x92 - 1к.;

1…50 -

MAv.L

0x93 - 2к.;

МВ110- 224.4ТД

0x94 - 3к.;

0x95 - 4к

ПРИМЕЧАНИЕ

* Значение хранится в двух последовательных регистрах. Старшие разряды хранятся в

регистре, имеющем меньший адрес.

Таблица В.4 - Оперативные параметры протокола Modbus

Тип

Команда

Адрес регистра

Количество регистров

Примечание

данных

Измеренное

0x3E-0x3F - 1 канал;

Float32*

Только чтение

значение

0x40-0x41 - 2 канал;

напряжения, мВ

0x42-0x43 - 3 канал;

Rd.fV

0x44-0x45 - 4 канал

Измеренное

0x46-0x47 - 1 канал;

Float32*

Только чтение

значение

0x48-0x49 - 2 канал;

физической

0x4A-0x4B - 3 канал;

величины, ед.

0x4C-0x4D - 4 канал

Rd.fF

Измеренное

0x4E-0x4F - 1 канал;

Float32*

Только чтение

значение

0x50-0x51 - 2 канал;

физической

0x52-0x53 - 3 канал;

величины, %

0x54-0x55 - 4 канал

Rd.pF

Параметры протокола Modbus

Продолжение таблицы В.4

Тип

Команда

Адрес регистра

Количество регистров

Примечание

данных

Чтение статуса

0x56

Int16

Только чтение.

Rd.St

Побитовая

расшифровка

слова статуса

приведена в

таблице 4

ПРИМЕЧАНИЕ

* Значение хранится в двух последовательных регистрах. Старшие разряды хранятся в

регистре, имеющем меньший адрес.

Сеанс юстировки начинается командами zU. Sh или zU. Fn и заканчивается командой U. Apl, любой

командой модификации конфигурационных или сетевых параметров или тайм-аутом, равным 10

минутам. В случае завершения юстировки не командой U.Apl в регистре статуса установится бит 5-8

(см. таблицу ), запись в энергонезависимую память произведена не будет.

Таблица В.5 - Технологические параметры протокола Modbus

Количество

Тип

Команда

Адрес регистра

Примечание

регистров

данных

Коэффициент

0x5A - 1 канал;

Int16

Только запись

смещения

0x5B - 2 канал;

«заводской»

0x5C - 3 канал;

юстировки

0x5D - 4 канал

zU.Sh

Коэффициент

0x5E - 1 канал;

Int16

Только запись

масштаба

0x5F - 2 канал;

«заводской»

0x60 - 3 канал;

юстировки

0x61 - 4 канал

zU.Sc

Юстировка

МВ110-224.1ТД: 0x62…0x63.

Float32*

Только запись.

минимального

МВ110-224.4ТД:

Передается значение

значения

0x62-0x63 - 1 канал;

напряжения,

физической

0x64-0x65 - 2 канал;

соответствующее

величины

0x66-0x67 - 3 канал;

минимальному

zU.Fn

0x68-0x69 - 4 канал

значению физической

величины

Юстировка

МВ110-224.1ТД: 0x66…0x67.

Float32*

Только запись.

максимального

МВ110-224.4ТД:

Передается значение

значения

0x6C-0x6D - 1 канал;

напряжения,

физической

0x6E-0x6F - 2 канал;

соответствующее

величины

0x70-0x71 - 3 канал;

максимальному

zU.Fx

0x72-0x73 - 4 канал

значению физической

величины

Применить

0x6A

Int16

Только запись.

юстировочные

По данной команде

коэффициенты

юстировочные

U.Apl

параметры всех

каналов

записываются в

энергонезависимую

память

ПРИМЕЧАНИЕ

* Значение хранится в двух последовательных регистрах. Старшие разряды хранятся в

регистре, имеющем меньший адрес.
