Термостаты МТК. Руководство по эксплуатации

Настоящее Руководство по Эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием термостатов серии МТК

Назначение

Термостаты применяются совместно нагревателями и ве1ПИЛяторамидля поддержания заданной температуры внутри шкафа.

Также они могут применяться как переключающий контакт (мин. 24 В, 20 мА) для сигнальных датчиков, используемых как сигнализаторы пониженной или повышенной температуры.

Обозначение при заказе

мтк-ст_ _

О - нормально-открытый контакт (NO) для управления вентиляторами,

1 - нормально-закрытый контакт (NC) для управления нагревателями,

2 - два контакта (NO + NC) для управления нагревателями и вентиляторами

МТК-СТО: При превышении температуры внутри шкафа заданной уставки термостата, NO контакт замыкается, включая веНП1лятор охлаждения. При снижении температуры на уровень гистерезиса NO контакт размыкается, отключая вентилятор.

МТК-СТ1: При температуре внутри шкафа выше заданной уставки температуры, NC контакт размыкается, отключая нагреватель. При снижении температуры на уровень гистерезиса, NC контакт замыкается, включая нагреватель.

МТК-СТ2: Совмещает в себе функции термостатов МТК-СТО и МТК-СТ1.

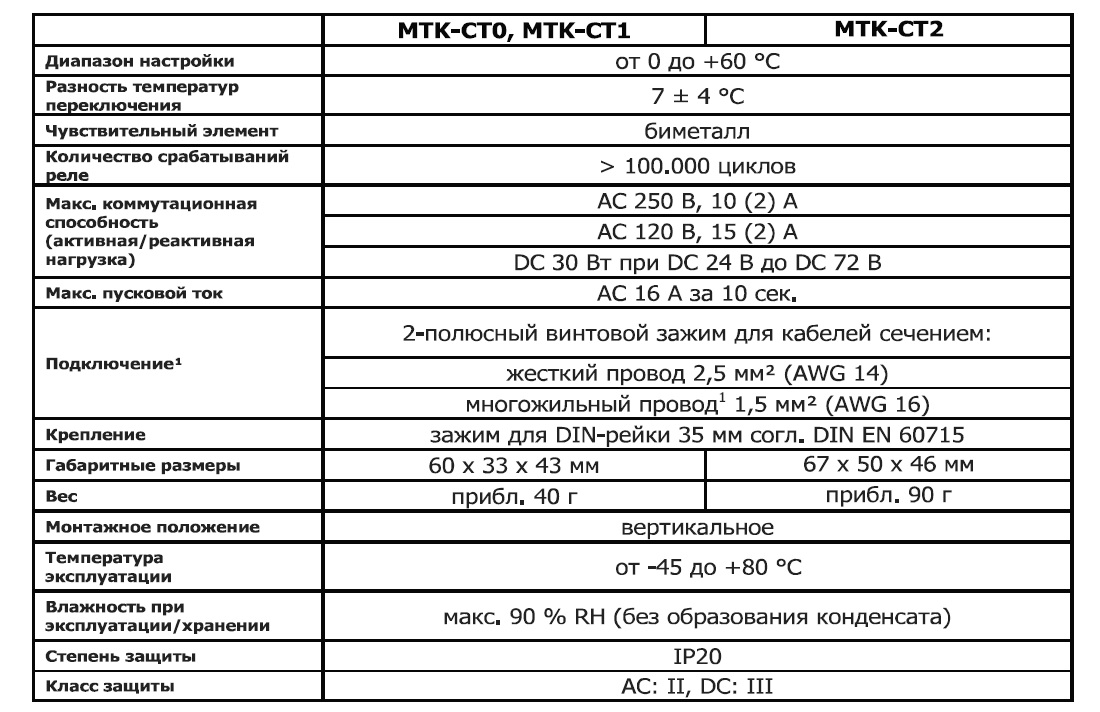

Технические характеристики

1 При подключении многожильным проводом должны быть использованы наконечники.

Примечание: контактная система термостата подвергается воздействию окружающей среды, поэтому контактное сопротивление может измениться. Это может привести к падению напряжения и/или самостоятельному нагреву контактов.

Устройство прибора

1. Поворотная шкала задания уставки для нагревателя.

Поворотная шкала задания уставки для вентилятора.
Отверстия для затягивания болтов четы ехполюсного зажима.

1.Двухполюсный зажим - подключение исполнительного устройства.

Крепление на D N-peйкy.
Поворотная шкала для задания уставки.

Указания по монтажу и эксплуатации

Термостат долженбыть усmновлен в верхней части шкафа с наибольшим расстоянием от нагревателей или других источников тепла. Монтаж должен производиться вертикально, т.е. вниз клеммами подключения.

Насоединительных зажимах, на которые не подключается кабель, зажимные винтъ1 должны быть полностью завинчены.

Термостаты МТК

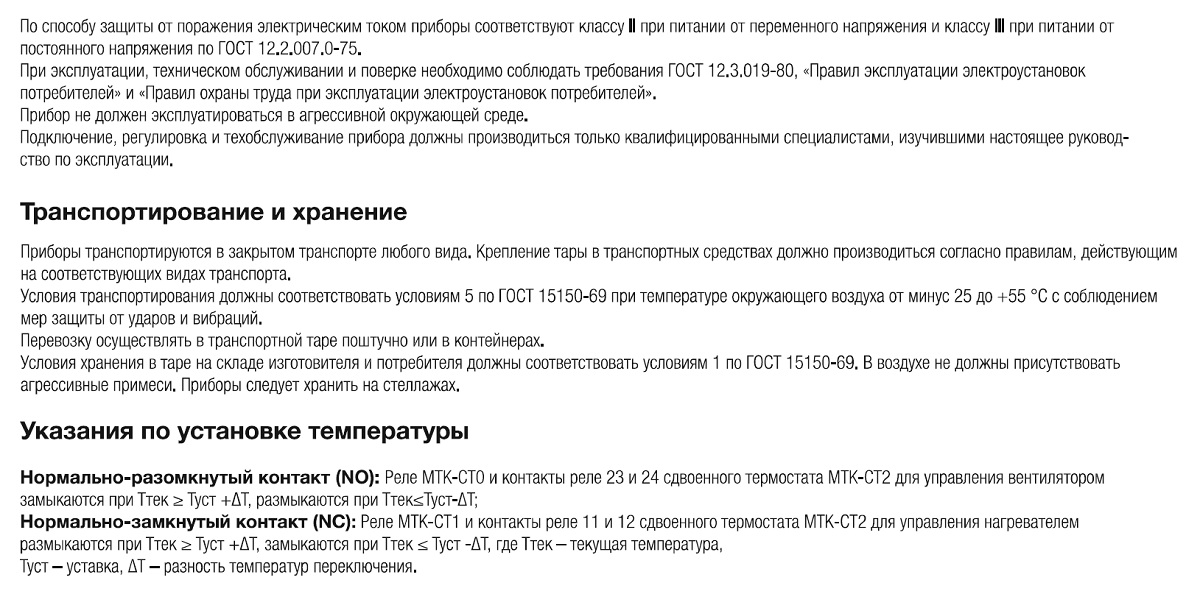

Меры безопасности

Габаритные размеры

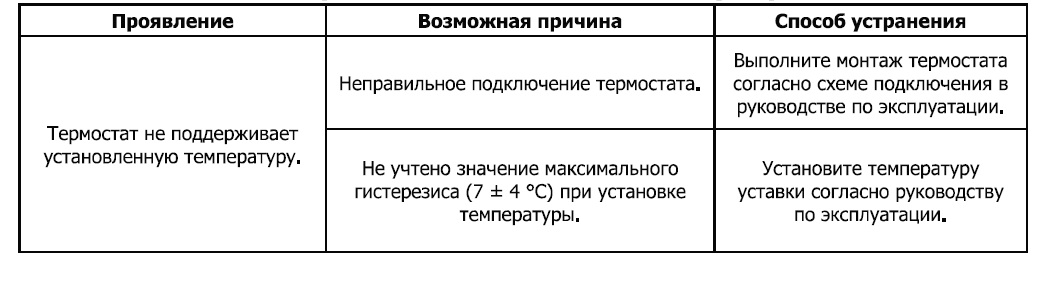

Возможные неисправности и способы их устранения

Прибор - 1шт.

Руководство по эксплуатации -1 экз.

Гарантийные обязательства

Гарантийный срок эксплуатации -2 года со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

////////////////////////////
