СИ30 Счетчик импульсов. Руководство по эксплуатации
СИ30
Счетчик импульсов
Руководство по эксплуатации
Содержание
Предупреждающие сообщения
4
Используемые аббревиатуры
5
Введение
5
1 Назначение и функции
7
2 Технические характеристики и условия эксплуатации
7
2.1 Технические характеристики
7
2.2 Условия эксплуатации
10
3 Меры безопасности
11
4 Монтаж
12
4.1 Установка прибора настенного крепления H
12
4.2 Установка прибора щитового крепления Щ1
14
4.3 Установка прибора щитового крепления Щ2
17
5 Подключение
18
5.1 Рекомендации по подключению
18
5.2 Порядок подключения
19

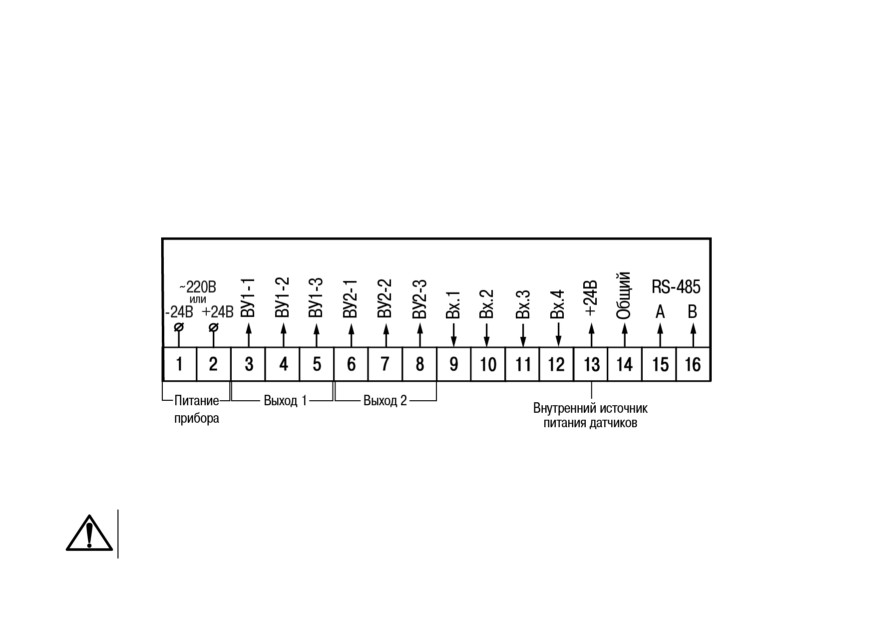

5.3 Назначение контактов клеммника
20

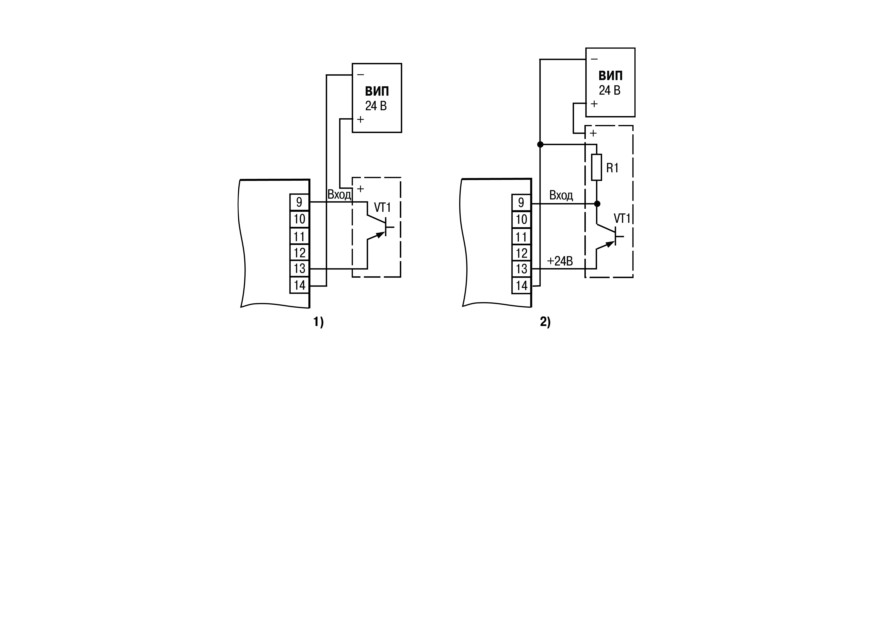

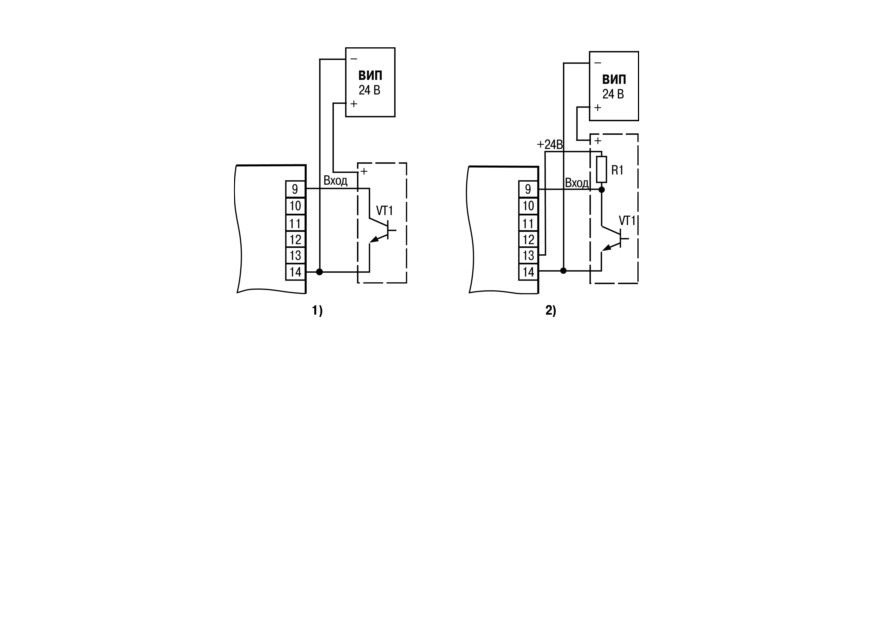

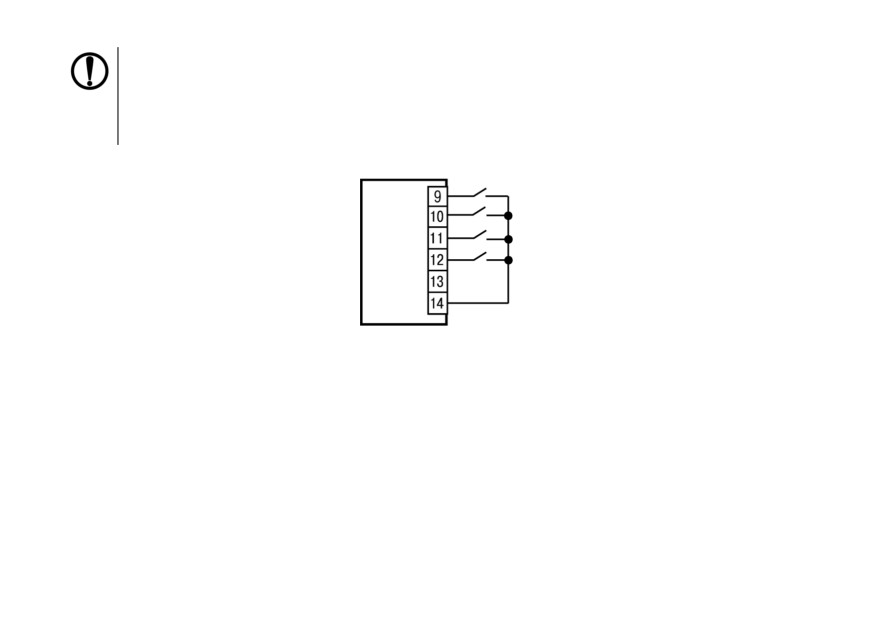

5.4 Подключение коммутационных устройств и датчиков
20

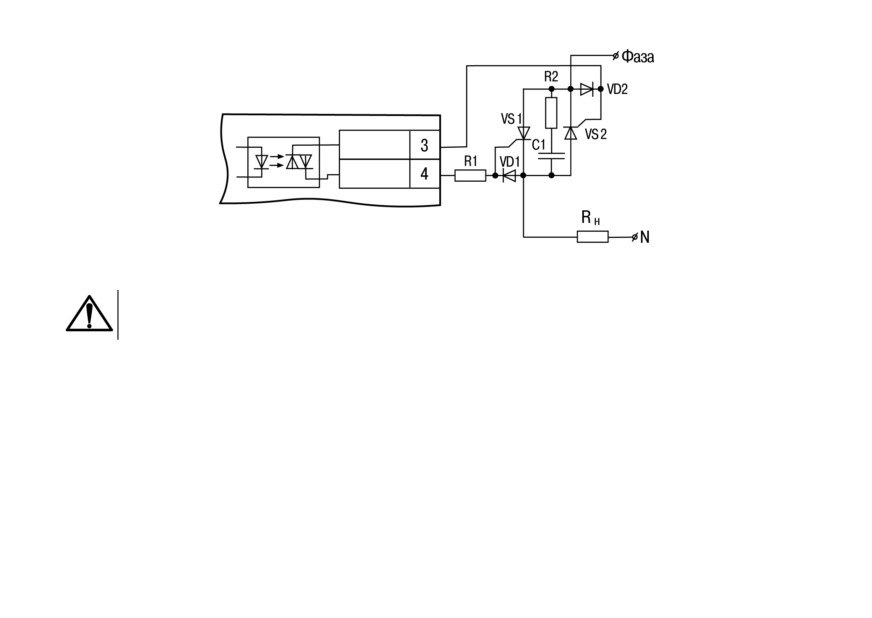

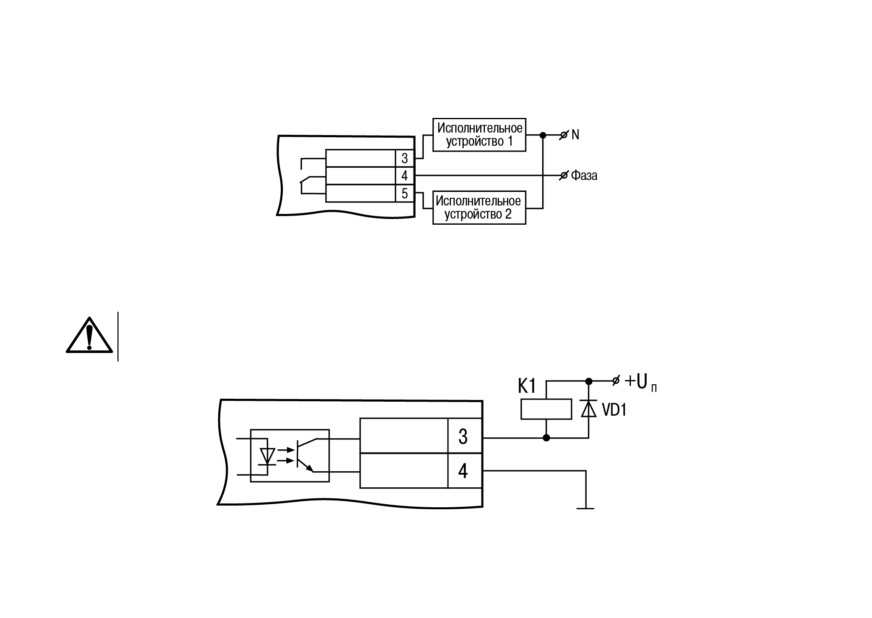

5.5 Подключение нагрузки к ВУ
25
6 Эксплуатация
28
6.1 Принцип работы
28
6.2 Управление и индикация
30
6.3 Включение и работа
34
7 Настройка
35
7.1 Последовательность настройки
35

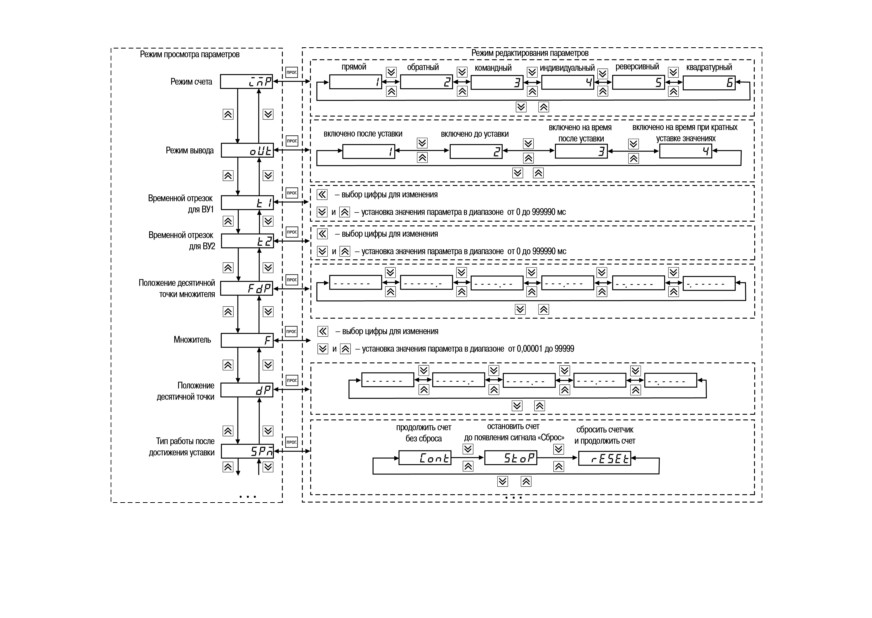

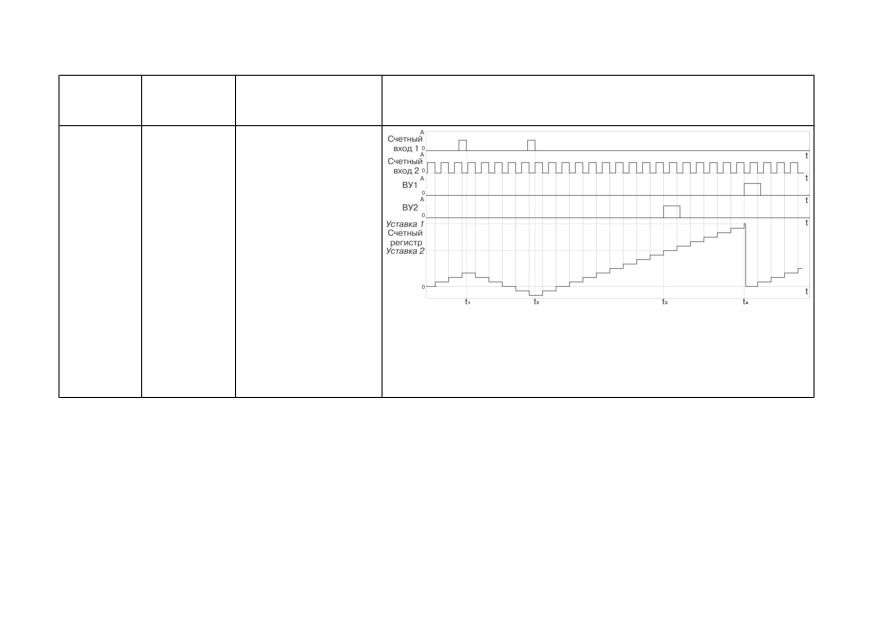

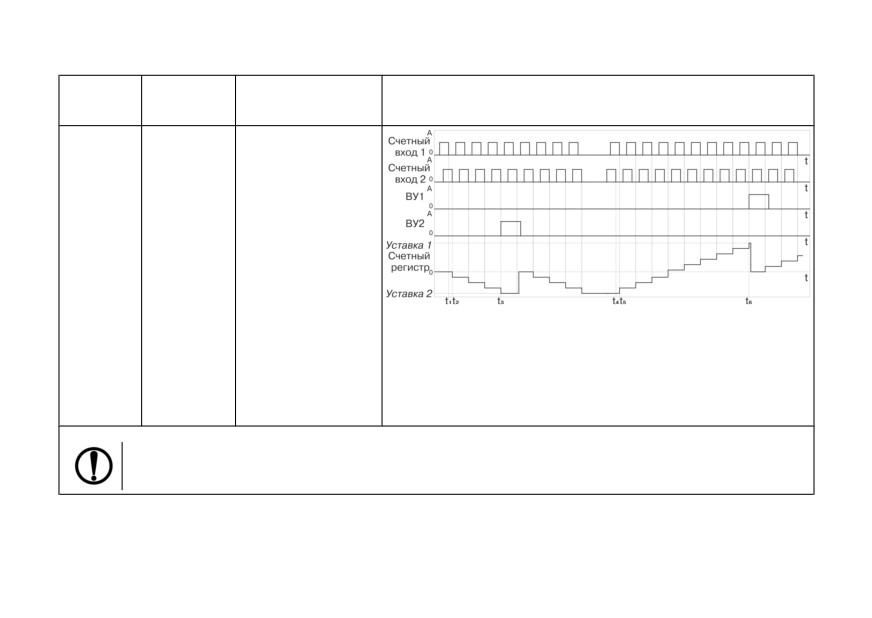

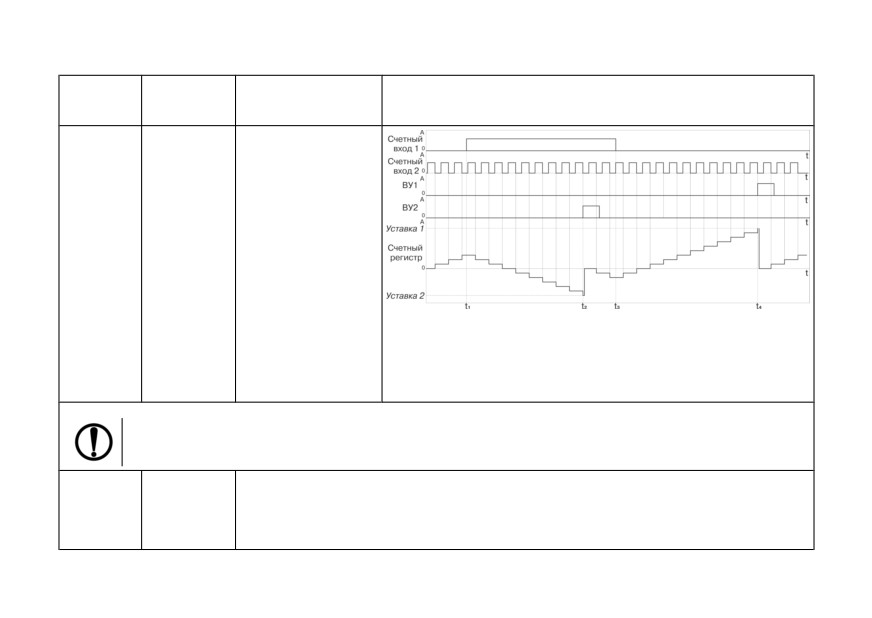

7.2 Настройка режима работы счетчика
40
7.3 Настройка прибора с ПК
51
2
8 Техническое обслуживание
51
8.1 Общие указания
51
9 Маркировка
51
10 Упаковка
52
11 Транспортирование и хранение
52
12 Комплектность
53
13 Гарантийные обязательства
53
Приложение А. Настраиваемые параметры
54
Приложение Б. Параметры, доступные по RS-485
64
3
Предупреждающие сообщения
В данном руководстве применяются следующие предупреждения:
ОПАСНОСТЬ
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая
приведет к смерти или серьезной травме, если ее не предотвратить.
ВНИМАНИЕ
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может
привести к небольшим травмам.
ПРЕДУПРЕЖДЕНИЕ
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может
привести к повреждению имущества.
ПРИМЕЧАНИЕ
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также
информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности
Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут нести
юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом,
возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической
документации.
4
Используемые аббревиатуры
ВИП - внешний источник питания.
ВУ - выходное устройство.
ПК - персональный компьютер.
ЦИ - цифровой индикатор.
Введение
Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с
устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием счетчика
импульсов СИ30, в дальнейшем по тексту именуемого «прибор».
Подключение, регулировка и техобслуживание прибора должны производиться только квалифицированными
специалистами после прочтения настоящего руководства по эксплуатации.

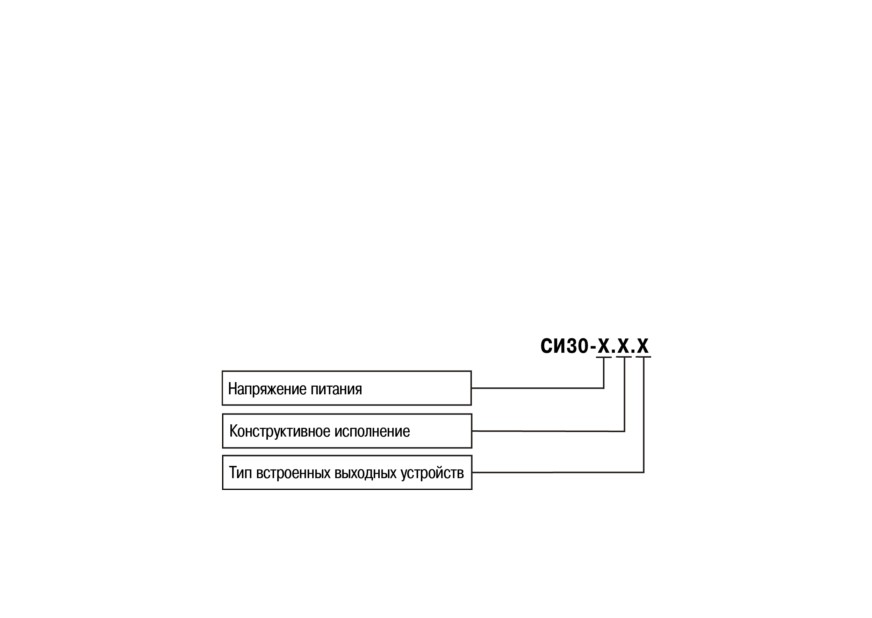

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного обозначения.
Напряжение питания:
220 - переменное от 90 до 250 В, частота 50 Гц;
24 - постоянное от 10,5 до 30 В.
5
Конструктивное исполнение:
Н - корпус настенного крепления;
Щ1 - корпус щитового крепления (квадратная лицевая панель, 96х96 мм);
Щ2 - корпус щитового крепления (прямоугольная лицевая панель, 96х48 мм).
Тип встроенных выходных устройств:
Р - контакты электромагнитного реле;
К - оптопара транзисторная n-p-n-типа;
С - оптопара симисторная.
Пример записи обозначения прибора в документации другой продукции, где он может быть применен:
Счетчик импульсов СИ30-220.Щ2.Р ТУ 4278-007-46526536-2010.
6
1 Назначение и функции
Прибор является универсальным счетчиком, который может быть использован для широкого спектра задач в
области автоматизации, и предназначен для подсчета количества поступающих на его входы импульсов как в
прямом, так и в обратном направлении и перевода данного количества в физическую величину (путем
умножения на заданный множитель).
Прибор позволяет выполнять следующие функции:
• прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков;
• определение направления вращательного движения узлов и механизмов;
• перевод количества импульсов в реальные единицы измерения;
• питание датчиков от внутреннего источника (24 В);
• управление нагрузкой с помощью двух встроенных ВУ ключевого типа;
• сохранение результатов счета при отключении питания;
• подключение к ПК через встроенный модуль интерфейса RS-485 и USB-порт.
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики
Таблица 2.1 - Характеристики прибора
Наименование
Значение
Питание
Диапазон переменного напряжения питания:
• напряжение
от 90 до 250 В
(номинальные значения - 110, 220 или 240 В)
• частота
от 47 до 63 Гц (номинальные значения - 50 и 60 Гц)
Диапазон постоянного напряжения питания
от 10,5 до 30 В
Максимальная потребляемая мощность, не более
12,5 ВА
7
Продолжение таблицы 2.1
Наименование
Значение
Входы
Количество входов
4
Напряжение низкого (активного) уровня на входах
от 0 до 4 В
Напряжение высокого уровня на входах
от 10 до 30 В
Ток опроса датчиков
2 мА
Номинальное напряжение питания датчиков
24 В
Внутренний источник питания
Номинальное выходное постоянное напряжение
24 В
Максимальный выходной ток
100 мА
Нестабильность выходного напряжения, не более
10 %
Уровень пульсаций, не более
100 мВ
ВУ
Количество выходов
2
Ток, коммутируемый контактами реле, не более
8 А (при напряжении 220 В и cos φ > 0,4)
Ток нагрузки транзисторной оптопары, не более
0,2 А (при напряжении 50 В)
Ток нагрузки оптосимистора, не более:
- при 240 В (постоянно открытый симистор)
50 мА
- если симистор включен с частотой не более 50 Гц и tимп =
5 мс
0,5 А
Счетчик импульсов
Количество разрядов
6
Частота входных импульсов, не более
10000 Гц
8
Продолжение таблицы 2.1
Наименование
Значение
Длительность входных импульсов, не менее
50 мкс
Диапазон значений умножителя
от 0,00001 до 99999
Частота входного фильтра
от 1 до 50000 Гц
Скважность импульса, не менее
2
Предел допускаемой основной погрешности в соответствии
±1 единица младшего разряда
с ГОСТ 24907
Основная приведенная погрешность измерения временных
±1 % в интервале от 0,1 до 999,99 с
отрезков
Интерфейс RS-485
Протокол
Modbus RTU(Slave), Modbus ASCII(Slave), Овен
2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Скорость передачи данных
бит/с
Контроль четности
Есть
Количество стоп-бит
1 или 2
Параметры, доступные по сети
см. таблицу Б. 1
Корпус
Габаритные размеры прибора:
• настенный Н
105 × 130 × 65 мм
• щитовой Щ1
96 × 96 × 65 мм
• щитовой Щ2
96 × 48 × 100 мм
Степень защиты корпуса:
• настенный Н
IP44
• щитовой Щ1 и Щ2
IP54 (со стороны лицевой панели)
Характеристики прибора
9
Продолжение таблицы 2.1
Наименование
Значение
Масса, не более
1 кг
Средний срок службы
8 лет
Межповерочный интервал
2 года
2.2 Условия эксплуатации
Прибор предназначен для эксплуатации при следующих условиях:
• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха - от минус 20 до +70 °С;
• верхний предел относительной влажности воздуха - не более 95 % при +35 °С и более низких
температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2
по ГОСТ Р 52931-2008.
ПРЕДУПРЕЖДЕНИЕ
Требования в части внешних воздействующих факторов являются обязательными как относящиеся к
требованиям безопасности.
10
3 Меры безопасности
ОПАСНОСТЬ
На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Любые
подключения к прибору и работы по его техническому обслуживанию следует производить только при
отключенном питании прибора.
По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0-75.
Во время эксплуатации, технического обслуживания и поверки прибора следует соблюдать требования
ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил охраны труда при
эксплуатации электроустановок потребителей.
Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.
Прибор запрещено использовать в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел
и т. п.
11
4 Монтаж
4.1 Установка прибора настенного крепления H
Для установки прибора следует:
1. Закрепить кронштейн тремя винтами М4 × 20 на
поверхности, предназначенной для установки
прибора (см. рисунок 4.2).
ПРИМЕЧАНИЕ
Винты для крепления кронштейна не входят
в комплект поставки.
2. Зацепить крепежный уголок на задней стенке прибора
за верхнюю кромку кронштейна.
3. Прикрепить прибор к кронштейну винтом из
комплекта поставки.
Демонтаж прибора следует производить в обратном
порядке.
ПРЕДУПРЕЖДЕНИЕ
Провода подключаются при снятой крышке
прибора. Для удобства подключения следует
зафиксировать основание прибора на кронштейне
крепежным винтом.

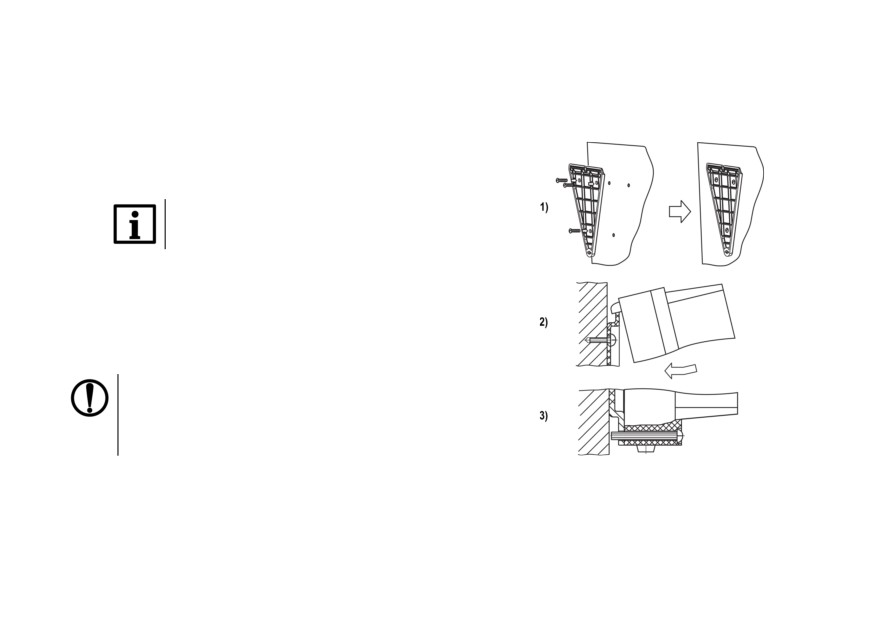

Рисунок 4.1 - Монтаж прибора настенного
крепления
12

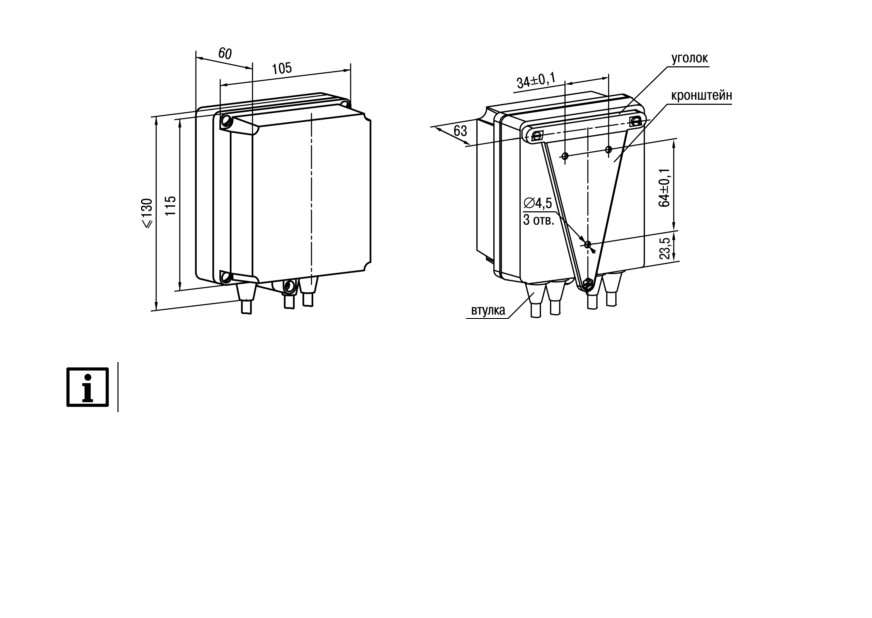

Рисунок 4.2 - Габаритные размеры корпуса Н
ПРИМЕЧАНИЕ
Втулки следует подрезать в соответствии с диаметром вводного кабеля.
13
4.2 Установка прибора щитового крепления Щ1
Для установки прибора следует:
1. Подготовить на щите управления место для установки
прибора (см. рисунок 4.4).
2. Установить прокладку на рамку прибора для
обеспечения степени защиты IP54.
3. Вставить прибор в специально подготовленное
отверстие на лицевой панели щита.
4. Вставить фиксаторы из комплекта поставки в
отверстия на боковых стенках прибора.
5. С усилием завернуть винты М4 × 35 из комплекта
поставки в отверстиях каждого фиксатора так, чтобы
прибор был плотно прижат к лицевой панели щита.
Демонтаж прибора следует производить в обратном
порядке.

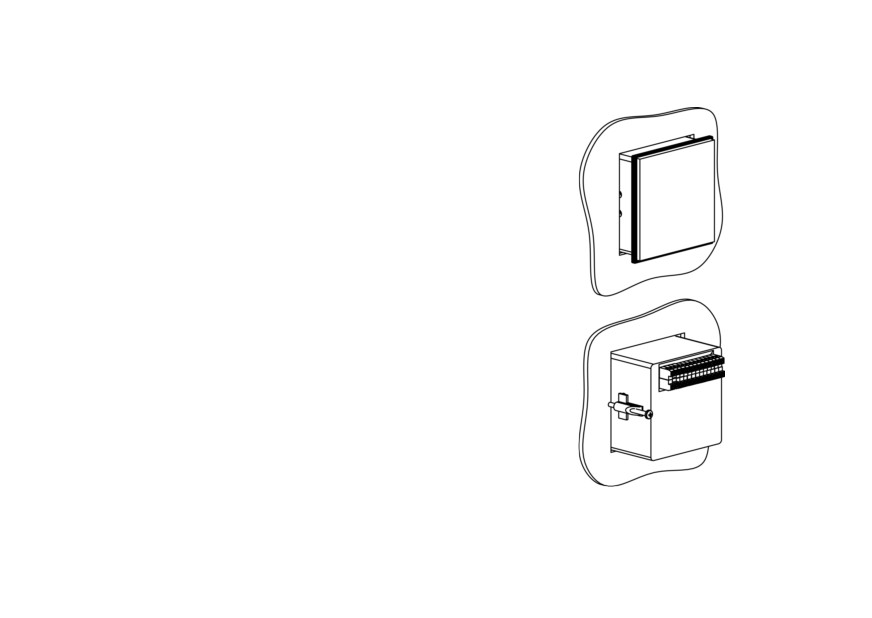

Рисунок 4.3 - Монтаж прибора щитового
крепления
14
Рисунок 4.4 - Габаритные размеры корпуса Щ1
15
Рисунок 4.5 - Прибор в корпусе Щ1, установленный в щит толщиной 3 мм
16
4.3 Установка прибора щитового крепления Щ2
Для установки прибора следует:
1. Подготовить на щите управления место для установки
прибора (см. рисунок 4.7).
2. Установить прокладку на рамку прибора для
обеспечения степени защиты IP54.
3. Вставить прибор в специально подготовленное
отверстие на лицевой панели щита.
4. Вставить фиксаторы из комплекта поставки в
отверстия на боковых стенках прибора.
5. С усилием завернуть винты М4 × 35 из комплекта
поставки в отверстиях каждого фиксатора так, чтобы
прибор был плотно прижат к лицевой панели щита.
Демонтаж прибора следует производить в обратном
порядке.

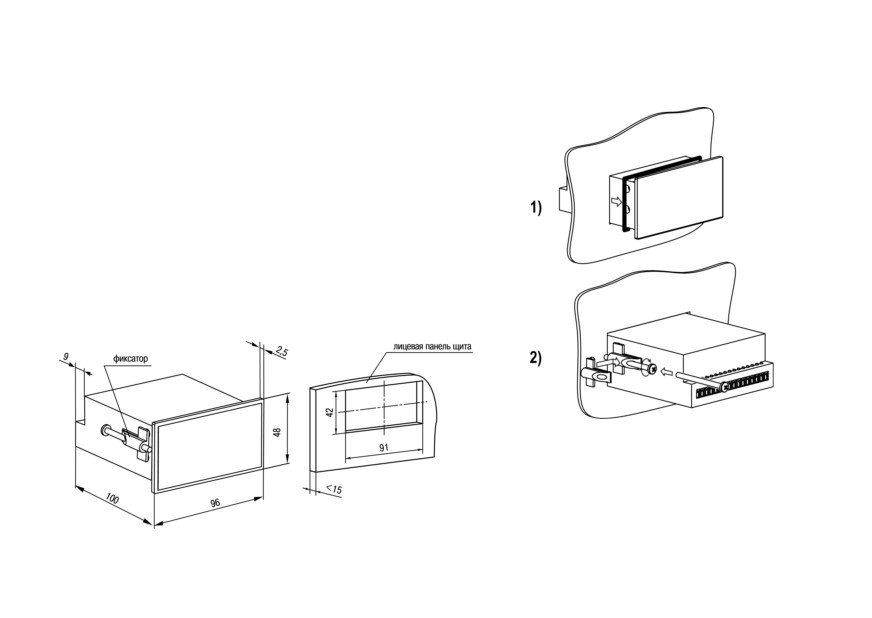

Рисунок 4.6 - Монтаж прибора щитового
крепления
Рисунок 4.7 - Габаритные размеры корпуса Щ2
17

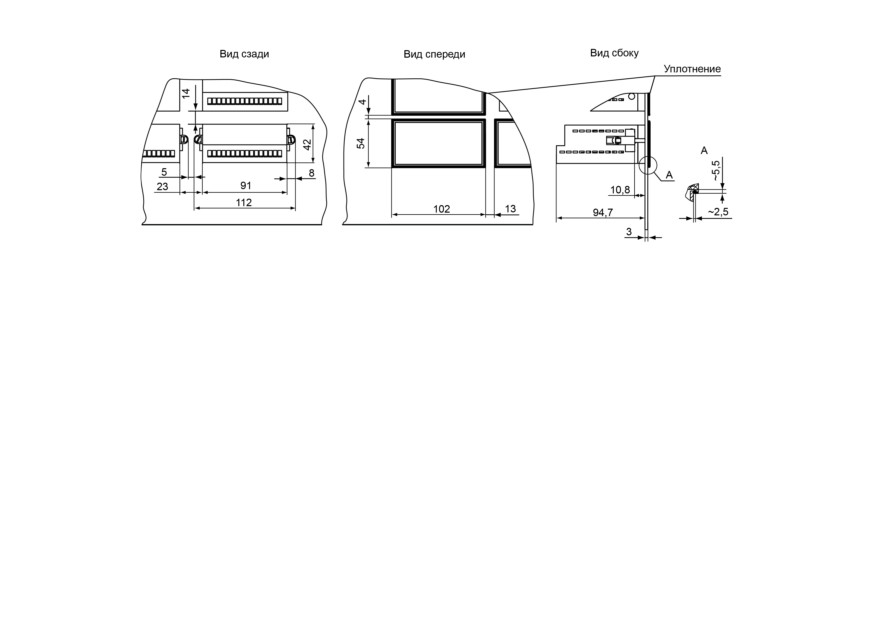

Рисунок 4.8 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм
5 Подключение
5.1 Рекомендации по подключению
Для обеспечения надежности электрических соединений рекомендуется использовать медные многожильные
кабели. Перед подключением концы кабелей следует зачистить и залудить их или использовать кабельные
наконечники. Жилы кабелей следует зачищать так, чтобы их оголенные концы после подключения к прибору не
выступали за пределы клеммника. Сечение жил кабелей должно быть не более 1 мм2.
Общие требования к линиям соединений:
• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком, в
самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых кабелей, а
также от кабелей, создающих высокочастотные и импульсные помехи;
• для защиты входов прибора от влияния промышленных электромагнитных помех линии связи прибора с
датчиком следует экранировать. В качестве экранов могут быть использованы как специальные кабели с
экранирующими оплетками, так и заземленные стальные трубы подходящего диаметра. Экраны кабелей
18
с экранирующими оплетками следует подключить к контакту функционального заземления (FE) в щите
управления;
• фильтры сетевых помех следует устанавливать в линиях питания прибора;
• искрогасящие фильтры следует устанавливать в линиях коммутации силового оборудования.
Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного
заземления:
• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта с
заземляемым элементом;
• все заземляющие цепи должны быть выполнены проводами наибольшего сечения;
• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.
5.2 Порядок подключения
ОПАСНОСТЬ
После распаковки прибора следует убедиться, что при транспортировке прибор не был поврежден.
Если прибор находился длительное время при температуре ниже минус 20°С, то перед включением и началом
работ необходимо выдержать его в помещении с температурой, соответствующей рабочему диапазону в
течение 30 минут.
Для подключения прибора следует:
1. Подключить прибор к источнику питания.
ВНИМАНИЕ
Перед подачей питания на прибор следует проверить правильность подключения напряжения
питания и его уровень.
2. Подключить линии связи «прибор - датчики» к первичным преобразователям и входам прибора.
3. Подать питание на прибор.
19
4. Выполнить настройку прибора.
5. Произвести тестовый запуск алгоритма прибора, чтобы убедиться в корректности настроек.
6. Снять питание.
7. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам прибора.
5.3 Назначение контактов клеммника
Винтовые клеммники у приборов щитового исполнения находятся на задней стенке, у приборов настенного
исполнения - внутри прибора. Назначение контактов клеммника представлено на рисунке 5.1.
Рисунок 5.1 - Назначение контактов клеммника
5.4 Подключение коммутационных устройств и датчиков
ВНИМАНИЕ
На входы (контакты 9 - 12 клеммника) прибора не допускается подача напряжения вне диапазона от
0 до 24 В.
20
ПРЕДУПРЕЖДЕНИЕ
Для питания коммутационных устройств и датчиков на клеммник прибора выведено входное
питающее напряжение (контакт 13 клеммника). Если потребляемая мощность входных устройств
превышает нагрузочную способность внутреннего источника питания прибора (24 В), то для
организации питания таких устройств следует подключить ВИП с выходным напряжением от 12 до 34
В (рекомендуется - 24 В).

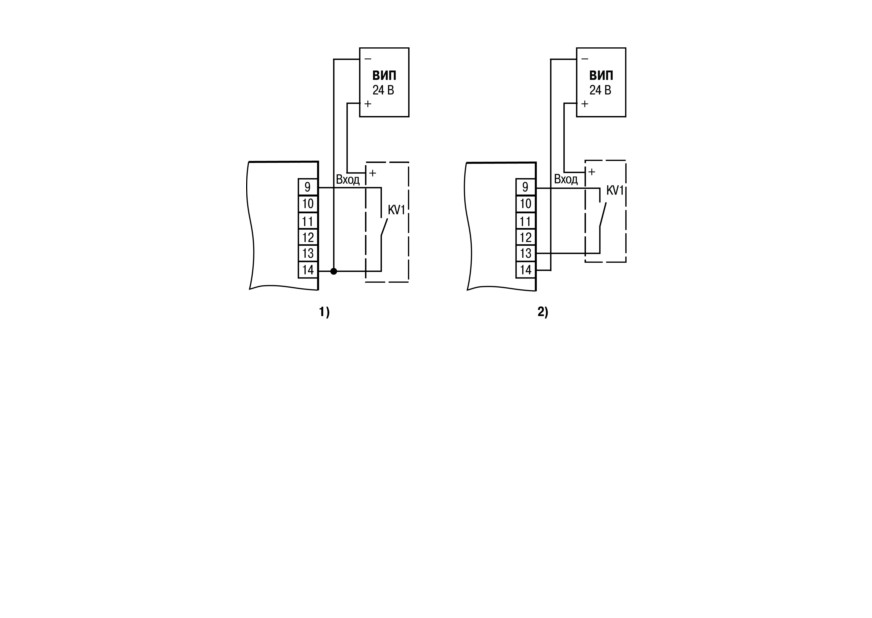

Схемы подключения ко входу прибора коммутационных устройств приведены на рисунках 5.2 и 5.3.
Рисунок 5.2 - Подключение коммутационных устройств типа «сухой контакт»
21
Рисунок 5.3 - Подключение коммутационных устройств: 1) при работе с n-p-n-датчиками; 2) при работе
с p-n-p-датчиками
Схемы подключения к прибору пассивных и активных датчиков, имеющих на выходе транзистор n-p-n-типа с
открытым коллекторным выходом или транзистор p-n-p-типа, приведены на рисунках 5.4 и 5.5 соответственно.
22
Рисунок 5.4 - Подключение датчиков с n-p-n-выходом: 1) пассивных; 2) активных
23
Рисунок 5.5 - Подключение датчиков с p-n-p-выходом: 1) пассивных; 2) активных
Для выбора, с каким из типов датчиков будет осуществляться работа, в приборе предусмотрен сдвоенный
переключатель. Для приборов в корпусах Щ1, Щ2 он располагается на боковой стенке относительно лицевой
панели корпуса. Для прибора в корпусе Н переключатель расположен внутри корпуса (для доступа к
переключателю следует снять крышку прибора, вывинтив четыре винта, скрепляющих крышку с основанием).

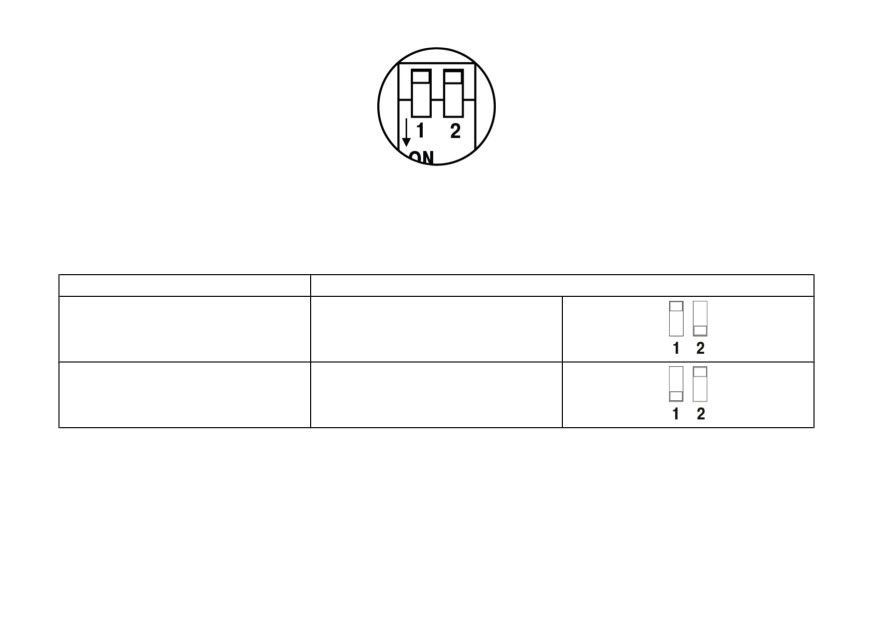

Внешний вид переключателя показан на рисунке 5.6.
24
Рисунок 5.6 - Внешний вид переключателя
Положения переключателей в зависимости от того, с каким из типов датчиков осуществляется работа прибора,
представлены в таблице 5.1.
Таблица 5.1 - Положения переключателя для разных типов датчиков
Тип датчиков
Положение переключателей
n-p-n
1 - OFF; 2 - ON
p-n-p
1 - ON; 2 - OFF
5.5 Подключение нагрузки к ВУ
ВУ выполняется в виде электромагнитного реле (Р), транзисторной (К) или симисторной (С) оптопары. Оно
используется для управления нагрузкой (включения/выключения) непосредственно или через более мощные
25
управляющие элементы: пускатели, твердотельные реле, тиристоры или симисторы. ВУ имеет гальваническую
развязку от схемы прибора.
Схема подключения нагрузки к ВУ типа электромагнитное реле представлена на рисунке 5.7.
Рисунок 5.7 - Схема подключения нагрузки к ВУ типа Р
Транзисторная оптопара применяется, как правило, для управления низковольтным реле (до 50 В) - см.
рисунок 5.8.
ВНИМАНИЕ
Во избежание выхода из строя транзистора из-за большого тока самоиндукции параллельно обмотке
реле следует устанавливать диод VD1 (типа КД103 или аналогичный).
Рисунок 5.8 - Схема подключения нагрузки к ВУ типа К
26

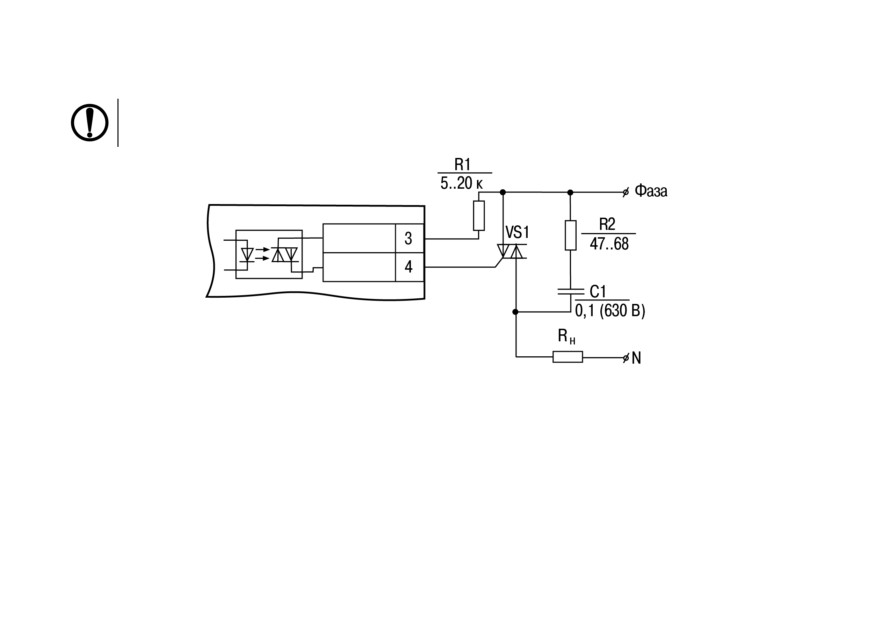

Оптосимистор включается в цепь управления мощного симистора через ограничивающий резистор R1 по
схеме, представленной на рисунке 5.9.
ПРЕДУПРЕЖДЕНИЕ
Номинальное значение сопротивления резистора определяет ток управления симистора.
Рисунок 5.9 - Схема подключения силового симистора к ВУ типа С
Оптосимистор может управлять и парой встречно-параллельно включенных тиристоров (см. рисунок 5.10).
27
Рисунок 5.10 - Схема подключения двух встречно-параллельно включенных тиристоров к ВУ типа С
ВНИМАНИЕ
Для предотвращения пробоя тиристоров или симисторов из-за высоковольтных скачков напряжения
в сети к их выводам рекомендуется подключать фильтрующую RC цепь.
6 Эксплуатация
6.1 Принцип работы

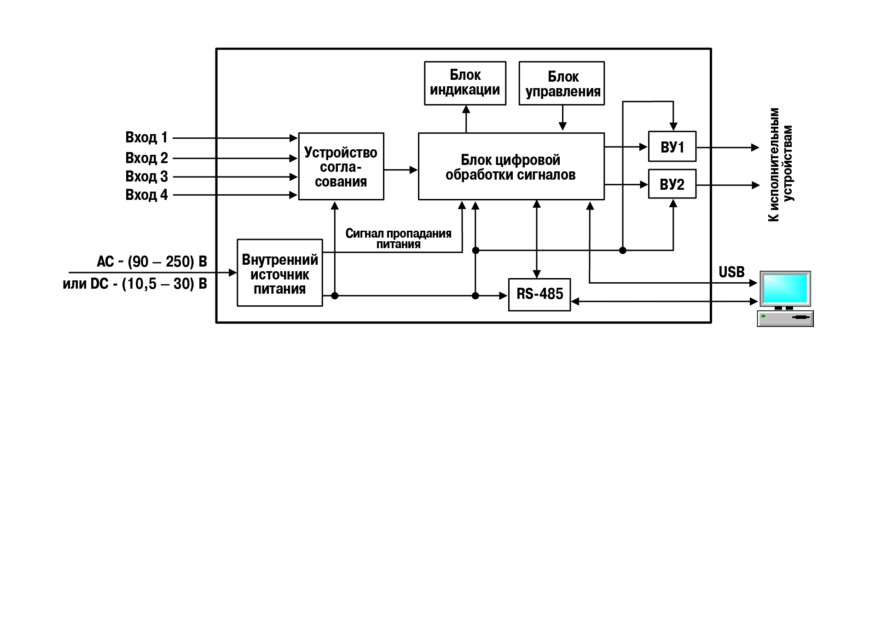

Функциональная схема прибора приведена на рисунке 6.1.
28
Рисунок 6.1 - Функциональная схема прибора
Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. К
входам могут быть подключены:
• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
• датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;
• датчики, имеющие на выходе транзистор p-n-p-типа.
Уровни входных сигналов преобразуются и обрабатываются в устройстве согласования, после чего
поступают на блок цифровой обработки, где происходит:
• переназначение входов в соответствии с выбранным режимом счета;
• фильтрация входных сигналов;
29
• подсчет подаваемых на входы прибора импульсов;
• перевод значения счетчика в реальную физическую величину;
• сравнение с уставкой значения сигнала перед его выводом на блок индикации;
• формирование сигналов управления ВУ в соответствии с заданным алгоритмом.
Блок управления включает в себя кнопки для ввода параметров и управления работой прибора.
Блок индикации служит для отображения результатов измерения или параметров настройки прибора на ЦИ и
состояний счетчика с помощью светодиодов.
Внутренний источник питания в зависимости от исполнения прибора (с переменным или постоянным
питанием) осуществляет преобразование питающего напряжения для всех блоков прибора и формирует
сигнал, свидетельствующий о пропадании напряжения питания.
С помощью интерфейсов RS-485 и USB осуществляется связь прибора с ПК, что дает возможность задавать и
редактировать конфигурацию прибора, контролировать его текущее состояние и показания.
6.2 Управление и индикация
На лицевой панели прибора расположены элементы индикации и управления (см. рисунки 6.2 и 6.3):
• два семисегментных шестиразрядных ЦИ (красный и зеленый);
• шесть/восемь светодиодов (в зависимости от типа корпуса);
• четыре/пять кнопок (в зависимости от типа корпуса).
30

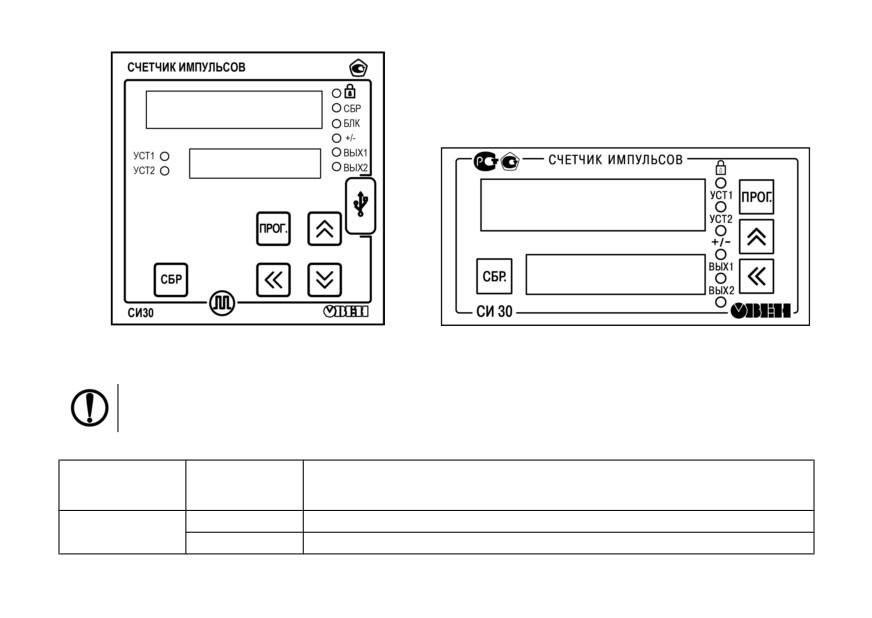

Рисунок 6.2 - Лицевая панель прибора для корпусов
Рисунок 6.3 - Лицевая панель прибора для корпуса
настенного Н и щитового Щ1 креплений
щитового Щ2 крепления
ПРЕДУПРЕЖДЕНИЕ
Для исполнения прибора в корпусе Щ2 разъем USB находится на верхней части корпуса.
Таблица 6.1 - Назначение ЦИ
Режим
ЦИ
эксплуатации
Отображаемая информация
прибора
Работа
Текущее значение счетчика
Верхний (красный)
Настройка
Название выбранного параметра
31
Продолжение таблицы 6.1
Режим
ЦИ
эксплуатации
Отображаемая информация
прибора
Работа
Значение уставки
Нижний (зеленый)
Настройка
Значение параметра
Таблица 6.2 - Назначение светодиодов
Светодиод
Состояние
Значение
светится
Блокировка клавиш включена
УСТ1
Уставка, которая в настоящий момент отображается на нижнем
светится
УСТ2
ЦИ
светится
Прямое направление счета
+/-
погашен
Обратное направление счета
ВЫХ1
светится
ВУ, которое в настоящий момент включено
ВЫХ2
СБР*
светится
Вход «Сброс» подключен
БЛК*
светится
Вход «Блокировка» подключен
ПРЕДУПРЕЖДЕНИЕ
* Светодиоды СБР и БЛК отсутствуют на корпусе щитового исполнения Щ2.
32
Таблица 6.3 - Назначение кнопок
Кнопка
Режим эксплуатации прибора
Назначение
Обнуление показаний (аналогично сигналу «Сброс» на входе
Работа
прибора)
Возврат параметра в процессе редактирования в значение до его
Настройка
изменения
Работа
Изменение значения уставок
• Вход в группу параметров настройки и выход из нее
• Вход в режим редактирования параметра и выход из него
Настройка
• Запись нового значения параметра в энергонезависимую
память прибора
Одновременное нажатие и удержание кнопок
и
в течение 2 секунд - переход из режима счетчика в режим
конфигурации для настройки параметров интерфейса
Работа
Выбор редактируемой цифры при изменении значения
параметра и вводе пароля (используется с кнопками
и
Настройка
)
Работа
Изменение значения уставок
Просмотр значений параметров и их редактирование, ввод
Настройка
пароля
*
33
ПРЕДУПРЕЖДЕНИЕ
* Кнопка
отсутствует на корпусе щитового исполнения Щ2.
6.3 Включение и работа
Во время работы прибор подсчитывает количество поступающих на его счетный вход импульсов, сравнивает
его с уставкой, переводит это количество в физическую величину и выводит значение на ЦИ. Счетчик прибора
работает в одном из режимов:
• прямого счета;
• обратного счета;
• командного счета;
• индивидуального счета;
• реверсивного счета;
• квадратурном.

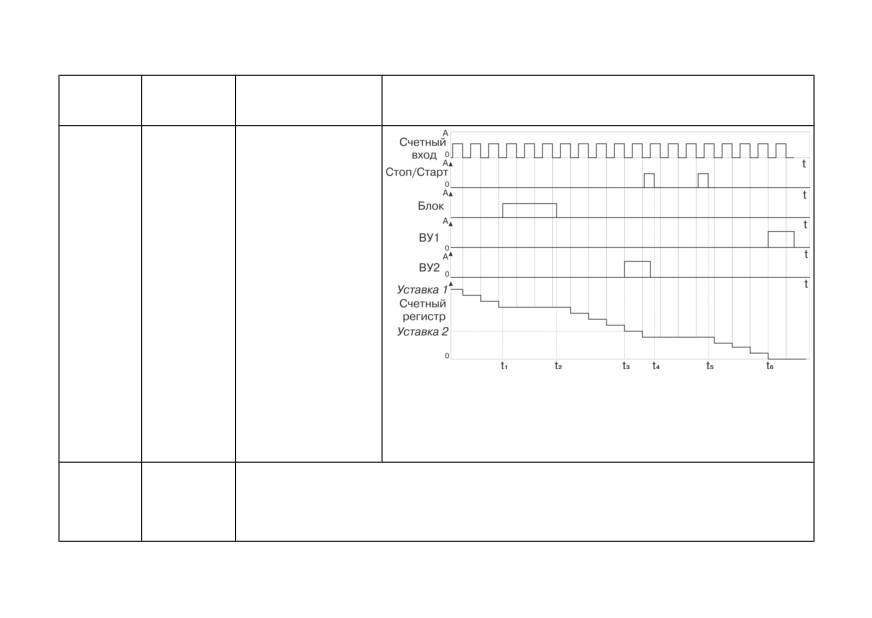

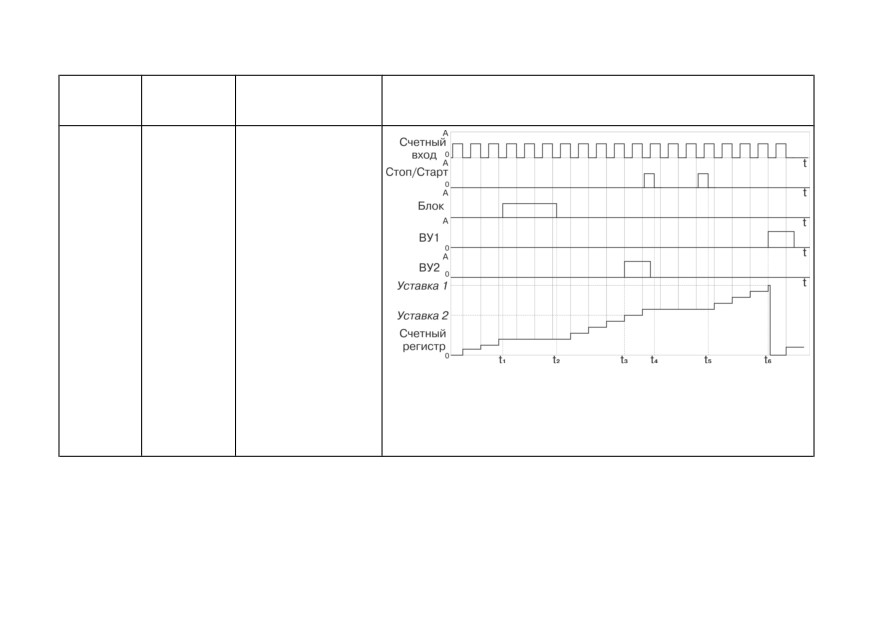

Логика работы счетчика по сигналу
«старт/стоп» в любом из режимов следующая: первый импульс,
пришедший на данный вход, считается стартовым и разрешает счет, который останавливается с приходом на
этот вход следующего (стопового) импульса.
При наличии активного сигнала «Сброс» происходит обнуление количества посчитанных импульсов.
Блокировка запрещает прохождение счетных импульсов на вход прибора и действует все время, пока на этом
входе сохраняется наличие активного сигнала.
ВНИМАНИЕ
Уставка задается с той же точностью, что и при счете физической величины. Множитель может
принимать значения от 0,00001 до 99999. Округление производится стандартным образом, в
большую сторону, т. е. если в округляемом разряде цифра более или равна 5, то в следующий разряд
переносится единица.
34
В счетчике осуществляется также фильтрация входных сигналов с помощью двух фильтров. Первый
используется для фильтрации сигнала на счетном входе прибора по длительности импульса (от 1 до 50000 Гц),
второй - для фильтрации сигнала на управляющих входах прибора (от 1 до 999999 мкс).
7 Настройка
7.1 Последовательность настройки
Настройка прибора предназначена для задания и записи рабочих параметров в энергонезависимую память
прибора.
Для доступа к параметрам настройки (выхода из режима) следует нажать и удерживать не менее 2 секунд
кнопку

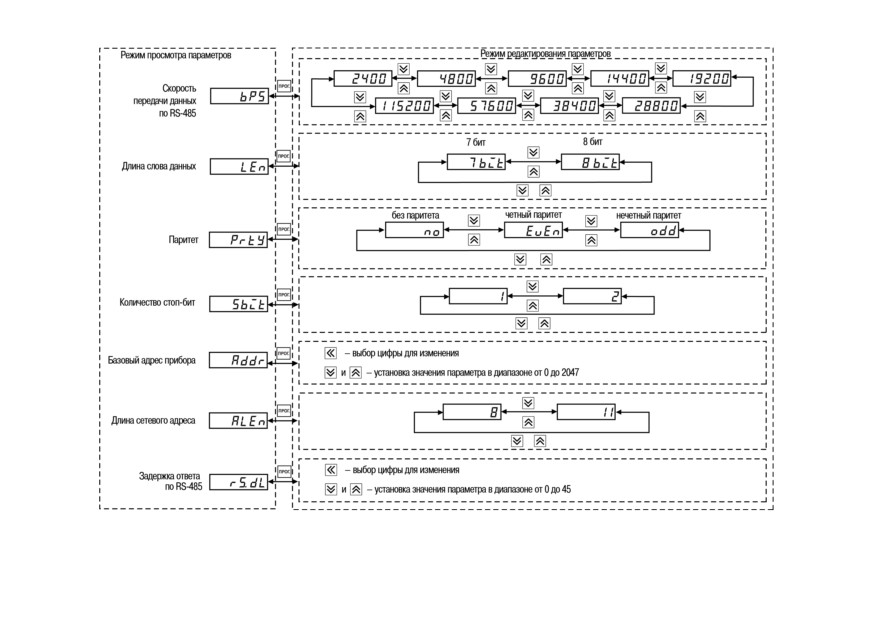

, а для доступа к параметрам настройки связи с ПК - одновременно кнопки
и
Если в течение 2 минут при редактировании параметра не производится операций с кнопками, прибор
автоматически восстанавливает его значение и возвращается в режим просмотра параметров. А если в
течение
3
минут в режиме настройки не производится операций с кнопками, прибор автоматически
возвращается в режим счета.
Если прибор перешел в режим настройки, на ЦИ появляется надпись PASS. После этого следует ввести свой
четырехзначный пароль для изменения настроек прибора (по умолчанию - 0000), сохранить его и запомнить.
Также этот пароль понадобится для подтверждения восстановления заводских настроек (dEFAUL).
ПРЕДУПРЕЖДЕНИЕ
Если забыли свой пароль, войти в режим настроек можно с помощью пароля 1098! При вводе этого
значения пароль будет сброшен в 0000. Поэтому не рекомендуется устанавливать значение пароля ,
равным 1098, так как в данном случае при каждом вводе пароля его значение будет обнуляться.

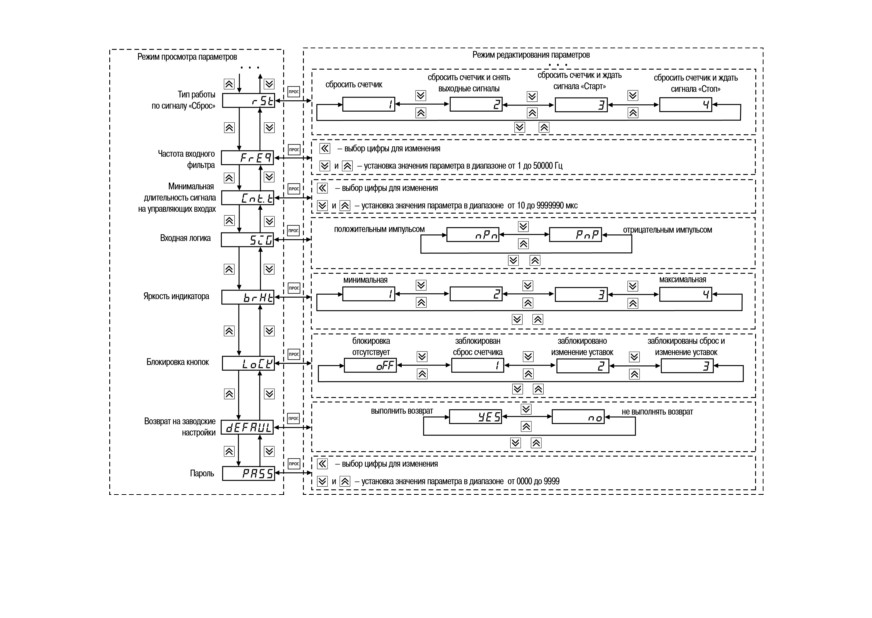

Структура меню настроек прибора и последовательность нажимаемых кнопок приведены на рисунках 7.1 и 7.2.
35
Рисунок 7.1 - Меню настроек прибора (начало)
36
Рисунок 7.2 - Меню настроек прибора (окончание)
37
Параметры FDP и DP налагают ограничения на настройку друг друга. Так, количество отображаемых разрядов
после десятичной точки в показаниях счетчика не может быть больше количества разрядов после десятичной
точки введенного множителя. Поэтому процедуру ввода параметров FDP, DP и F следует производить в такой
последовательности:
• для увеличения количества отображаемых разрядов после десятичной точки (смещение десятичной
точки влево):
- установить параметр FDP;
- установить параметр F;
- установить параметр DP;
• для уменьшения количества отображаемых разрядов после десятичной точки (смещение десятичной
точки вправо):
- установить параметр DP;
- установить параметр FDP;
- установить параметр F.
Смену режима работы ВУ рекомендуется производить в следующей последовательности:
• установить параметр SPM;
• установить параметр rSt;
• установить параметр oUt.
Структура меню настроек RS-485 и последовательность нажимаемых кнопок приведены на рисунке 7.3.
ПРЕДУПРЕЖДЕНИЕ
Перечень настраиваемых параметров прибора и их возможные значения представлены в
Приложении А.
38
Рисунок 7.3 - Меню настроек RS-485
39
7.2 Настройка режима работы счетчика
Возможные режимы работы счетчика представлены в таблице 7.1.
40
Таблица 7.1 - Режимы работы счетчика

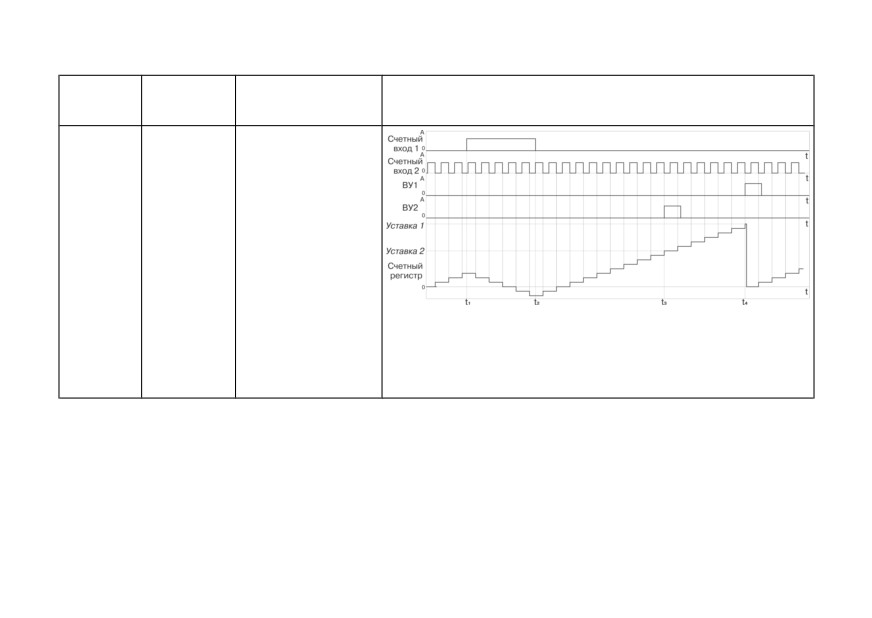

Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
Прямой
Вх. 1 - счет.
Счет импульсов от
счет
Вх. 2 - старт/
нулевого значения
(inP = 1)
стоп.
в сторону увеличения.
Вх. 3 - сброс.
При достижении
Вх. 4 -
наибольшей по
блокировка
модулю уставки
происходит
срабатывание
соответствующего ВУ
и счетчик обнуляется
{t1-t2} - сигнал блокировки счетного входа;
t3 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
{t4-t5} - сигнал стоп-старт счета;
t6 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
41
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
Обратный
Вх. 1 - счет.
Счет импульсов от
счет
Вх. 2 - старт/
наибольшей по
(inP = 2)
стоп.
модулю уставки до
Вх. 3 - сброс.
нуля в сторону
Вх. 4 -
уменьшения. По
блокировка
достижении нуля
происходит
срабатывание
соответствующего ВУ
и производится запись
в счетный регистр
значения уставки
{t1-t2} - сигнал блокировки счетного входа;
t3 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
{t4-t5} - сигнал стоп-старт счета;
t6 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
Командный
Вх. 1 - счет.
Используются два входа: на первый подаются счетные импульсы, состояние второго
счет
Вх. 2 -
определяет направление счета. При наличии на втором выходе «логического нуля» счетчик
(inP = 3)
направление
увеличивает свое значение, при наличии «логической единицы» - уменьшает. Можно задать
счета.
две уставки, при этом:
Вх. 3 - сброс.
42
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
Вх. 4 -
• если уставки имеют
блокировка
одинаковые знаки,
обнуление счетчика
происходит только по
той, значение которой
больше по модулю

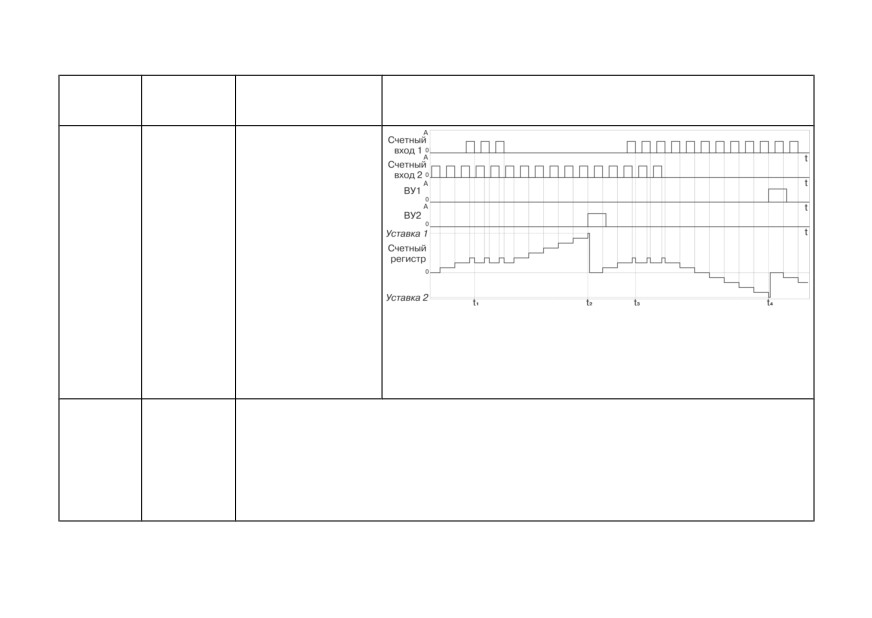

{t1-t2} - уменьшение значения счетного регистра (появление
импульса на счетном входе 2);
t3 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
t4 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
43
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если уставки имеют
разные знаки,
обнуление счетчика
происходит
по значению каждой
из них

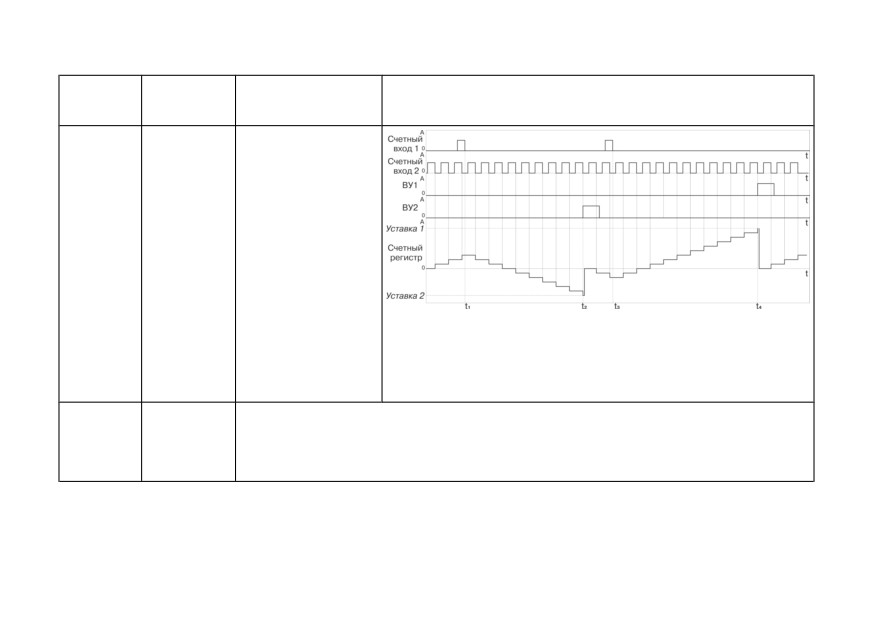

{t1-t3} - уменьшение значения счетного регистра (появление
импульса на счетном входе 2);
t2 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
t4 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
ПРЕДУПРЕЖДЕНИЕ
В случае если уставка равна нулю, она считается отключенной, и срабатывания по ней не происходит.
Индиви-
Вх. 1 - счет 1.
Используются два счетных входа: импульсы, поступающие на первый, приводят
дуальный
Вх. 2 - счет 2.
к увеличению значения счетчика, а импульсы, поступающие на второй, - к его уменьшению.
счет
Вх. 3 - сброс.
В данном случае используются две уставки (по достижении каждой из них замыкается
(inP = 4)
Вх. 4 -
соответствующее ВУ):
блокировка
44
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если обе уставки
имеют один знак, то
по достижении
меньшей по модулю
уставки сброса
не происходит. ВУ,
соответствующее
меньшей по модулю
уставке, срабатывает
каждый раз по
достижении этой
уставки, независимо
от направления счета

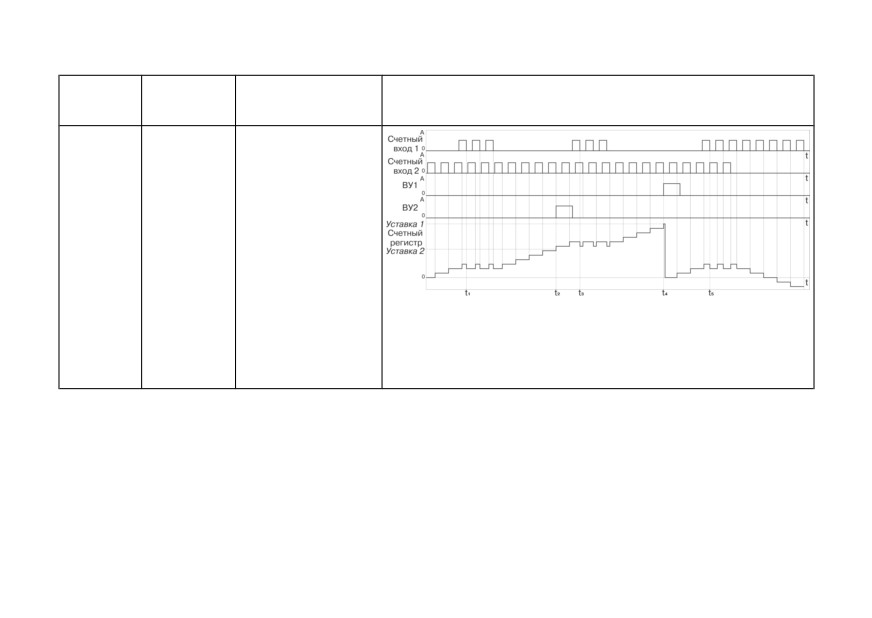

t1, t3, t5 - моменты уменьшения значения счетного регистра
(появление импульса на счетном входе 2);
t2 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
t4 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
45
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если уставки имеют
разные знаки (одна
больше нуля, а вторая
меньше), то сброс в
ноль происходит по
достижении каждой из
уставок
t1, t3 - моменты уменьшения значения счетного регистра (появление
импульса на счетном входе 2);
t2 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
t4 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
Реверсив-
Вх. 1 - счет.
После подачи питания прибор по умолчанию находится в состоянии прямого счета. Для
ный счет
Вх. 2 - смена
организации обратного счета следует подать сигнал на вход 2.
(inP = 5)
направления
Таким образом используются два счетных входа: импульсы, поступающие на первый вход,
счета
приводят к увеличению значения счетчика, направление счета меняется циклически с
(реверс).
приходом каждого нового импульса на второй вход. В данном случае используется две
Вх. 3 - сброс.
уставки (по достижении каждой из них замыкается соответствующее ВУ):
Вх. 4 -
блокировка
46
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если обе уставки
имеют один знак
t1, t2 - моменты изменения направления счета (появление импульса
на счетном входе 2);
t3 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
t4 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
47
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если уставки имеют
разные знаки
t1, t3 - моменты изменения направления счета (появление импульса
на счетном входе 2);
t2 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2;
t4 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
Квадратур-
Вх. 1 - счет 1.
Направление счета определяется по меандрам на двух входах. Если первый меандр
ный /
Вх. 2 - счет 2.
опережает второй, считаются импульсы по первому входу в режиме увеличения, а если
работа с
Вх. 3 - сброс.
отстает - в режиме уменьшения. В данном случае используется две уставки (по достижении
энкодерами
Вх. 4 -
каждой из них замыкается соответствующее ВУ)
(inP = 6)
блокировка
48
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если обе уставки
имеют один знак

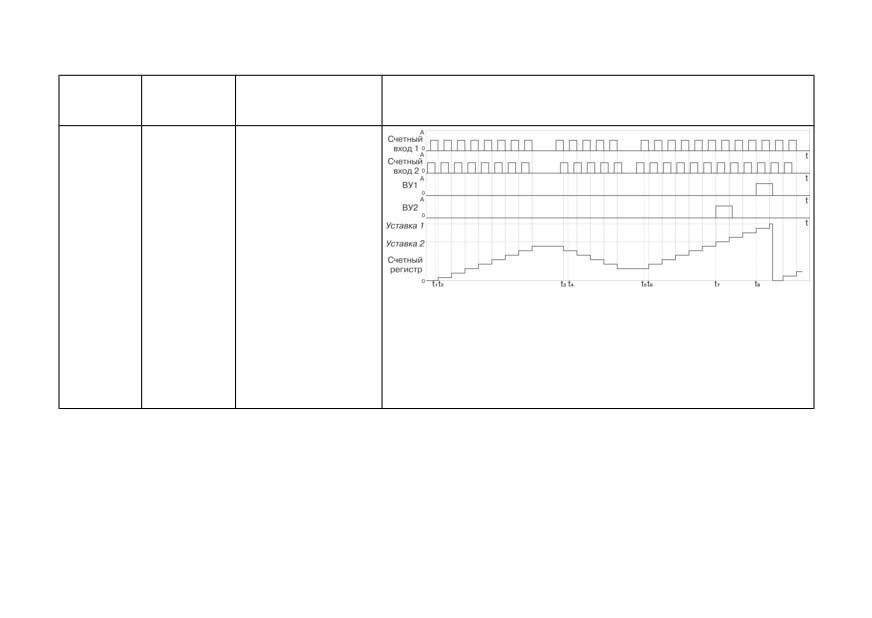

t1, t2, t5, t6 - меандр по входу 1 опережает меандр по входу 2,
прибор считает в режиме увеличения значения счетного регистра;
t3, t4
- меандр по входу 1 отстает от меандра по входу 2,
прибор считает в режиме уменьшения значения счетного регистра;
t7 - момент включения ВУ2 на время превышения счетным
регистром значения уставки 2;
t8 - момент включения ВУ1 на время превышения счетным
регистром значения уставки 1
49
Продолжение таблицы 7.1
Наимено-
Функции
Принцип работы
вание
Иллюстрация
входов
прибора
режима
• если уставки имеют
разные знаки
t1, t2 - меандр по входу 1 отстает от меандра по входу 2,
прибор считает в режиме увеличения значения счетного регистра;
t3 - момент срабатывания ВУ2 при совпадении значений счетного
регистра и уставки 2,
t4, t5
- меандр по входу 1 опережает меандр по входу 2,
прибор считает в режиме увеличения значения счетного регистра;
t6 - момент срабатывания ВУ1 при совпадении значений счетного
регистра и уставки 1
ПРЕДУПРЕЖДЕНИЕ
По достижении физического предела счета (в случаях, когда не происходит обнуление счетчика по достижении
уставки) прибор переносит результат переполнения и продолжает счет.
50
7.3 Настройка прибора с ПК
Для настройки прибора с ПК используются интерфейсы связи RS-485 и USB. Прибор поддерживает три
протокола связи: ОВЕН, MODBUS RTU и MODBUS ASCII. Адреса, названия, размерности и hash-коды
параметров прибора приведены в Приложении А.
Возможности программного обеспечения «Конфигуратор СИ30», предназначенного для программирования
прибора с ПК, описаны в справке на Конфигуратор. Конфигуратор можно бесплатно скачать с сайта: www.
owen.ru.
Кроме того, для контроля показаний счетчика c помощью ПК используются параметры, описанные в
таблице А 2.
8 Техническое обслуживание
8.1 Общие указания
Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования
безопасности из раздела 3.
Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие
процедуры:
• проверка крепления прибора;
• проверка винтовых соединений;
• удаление пыли и грязи с клеммника прибора.
9 Маркировка
На корпус прибора нанесены:
• наименование прибора;
• степень защиты корпуса по ГОСТ 14254;
51
• напряжение и частота питания;
• потребляемая мощность;
• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;
• знак утверждения типа средств измерений;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
На потребительскую тару нанесены:
• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
10 Упаковка
Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из
коробочного картона по ГОСТ 7933-89.
Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.
11 Транспортирование и хранение
Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара
должна крепиться согласно правилам, действующим на соответствующих видах транспорта.
Условия транспортирования должны соответствовать условиям
5
по ГОСТ 15150-69
при температуре
окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.
Прибор следует перевозить в транспортной таре поштучно или в контейнерах.
52
Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ
15150-69. В воздухе не должны присутствовать агрессивные примеси.
Прибор следует хранить на стеллажах.
12 Комплектность
Наименование
Количество
Прибор
1 шт.
Паспорт и гарантийный талон
1 экз.
Руководство по эксплуатации
1 экз.
Методика поверки (по требованию заказчика)
1 экз.
Крепежные элементы
1 к-т
ПРИМЕЧАНИЕ
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.
13 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный
ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
53
Приложение А. Настраиваемые параметры
Таблица А.1
- Настраиваемые параметры
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
Уставка 1
0×000C
0×06, 0×10 /
Long
от минус 99999
0×FA1E
999999
U1
0×000D
0×03
(4 байта)
до 999999
Уставка 2
0×000E
0×06, 0×10 /
Long
от минус 99999
0×9707
0
U2
0×000F
0×03
(4 байта)
до 999999
0 - Прямой (1)
1 - Обратный (2)
Режим счета
0×06, 0×10 /
Word
2 - Командный (3)
0×0008
0×38D9
Прямой
inP
0×03
(2 байта)
3 - Индивидуальный (4)
4 - Реверсивный (5)
5 - Квадратурный (6)
0 - Включено после
уставки (1)
1 - Включено до
уставки (2)
Режим вывода
0×06, 0×10 /
Word
Включено после
0×0009
0×D11F
2 - Включено на время
oUt
0×03
(2 байта)
уставки
после уставки (3)*
3 - Включено на время
при кратных уставке
значениях (4)
54
Продолжение таблицы А.1
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
ПРЕДУПРЕЖДЕНИЕ
* По достижении уставки на время, задаваемое в параметрах t1 и t2, происходит замыкание ВУ, значение
счета обнуляется и счетчик продолжает счет от нулевого значения (параметр SPM = RESET).
Временной
Unsigned
0×0010
0×06, 0×10 /
отрезок для ВУ1
0×2E75
long
от 0 до 999990 мс
1000 мс
0×0011
0×03
t1
(4 байта)
Временной
Unsigned
0×0012
0×06, 0×10 /
отрезок для ВУ2
0×436C
long
от 0 до 999990 мс
1000 мс
0×0013
0×03
t2
(4 байта)
0
(————)
1
(———.-)
Положение
десятичной
2
(——.-)
0×06, 0×10 /
Word
точки
0×0014
0×6ABF
0
0×03
(2 байта)
3
(—.—)
множителя
FDP
4
(-.——)
5
(-.———)
Unsigned
Множитель
0×0015
0×06, 0×10 /
0×3085
long
от 0,00001 до 99999
1
F
0×0016
0×03
(4 байта)
Положение
0
(————)
десятичной
0×06, 0×10 /
Word
0×0007
0×B3EB
1
(———.-)
0
точки
0×03
(2 байта)
DP
2
(——.-)
55
Продолжение таблицы А.1
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
3
(—.—)
4
(-.——)
0 - Продолжить счет
без сброса (CONT)
Тип работы
1 - Остановить счет до
после
появления сигнала
0×06, 0×10 /
Word
Продолжить счет без
достижения
0×000A
0×69B2
«СБРОС»
0×03
(2 байта)
сброса
уставки
(STOP)
SPM
2 - Сбросить счетчик и
продолжить счет
(RESET)
0 - Сбросить счетчик (1)
1 - Сбросить счетчик и
снять выходные
сигналы (2)
Тип работы
по сигналу
0×06, 0×10 /
Word
2 - Сбросить счетчик и
0×000B
0×4C9A
Сбросить счетчик
«Сброс»
0×03
(2 байта)
ждать сигнала «Старт»
rSt
(3)
3 - Сбросить счетчик и
ждать сигнала «Стоп» (
4)
Частота
0×06, 0×10 /
Word
входного
0×0017
0×9FE6
от 1 до 50000 Гц
50000 Гц
0×03
(2 байта)
фильтра
56
Продолжение таблицы А.1
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
FREQ
Минимальная
длительность
Unsigned
сигнала на
0×0018
0×06, 0×10 /
0×5C98
long
от 10 до 9999990 мкс
10 мкс
управляющих
0×0019
0×03
(4 байта)
входах
Cnt.t
Входная
0 - nPn
логика1)
0×06, 0×10 /
Word
(тип входного
0×001D
0×601C
nPn
0×03
(2 байта)
1 - PnP
сигнала)
SiG
Яркость ЦИ
0×06, 0×10 /
Word
0×001C
0×0AE6
от 0 до 3 (1 - 4)
3
brHt
0×03
(2 байта)
0 - Кнопки
разблокированы
(oFF)
1 - Заблокирован сброс
счетчика (1)
Блокировка
0×06, 0×10 /
Word
кнопок
0×001A
0×E954
2 - Заблокировано
Кнопки разблокированы
0×03
(2 байта)
LoCK
изменение уставок
(2)
3 - Заблокированы
сброс и изменение
уставок (3)
57
Продолжение таблицы А.1
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
Восстановле-
ние заводских
-
-
-
-
YES / no
-
настроек
dEFAUL
Пароль
0×06, 0×10 /
Word
0×001E
0×2728
от 0000 до 9999
0000
PASS
0×03
(2 байта)
Уставка,
0 - Уставка 1
отображаемая
0×06, 0×10 /
Word
0×001B
0×CAA0
0
на ЦИ2)
0×03
(2 байта)
1 - Уставка 2
ind2
1 - Выход
с сохранением
Команда
применения
2 - Выход
-
-
-
-
-
настроек2)
без сохранения
APPL
3 - Возврат на
заводские настройки
Настройки RS-485
0 - 2400
1 - 4800
Скорость
2 - 9600
передачи
0×06, 0×10 /
Word
0×0000
0×B760
3 - 14400
9600
данных
0×03
(2 байта)
bPS
4 - 19200
5 - 28800
6-38400
58
Продолжение таблицы А.1
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
7 - 57600
8 - 115200
Длина слова
0 - 7 бит (7 bit)
0×06, 0×10 /
Word
данных
0×0001
0×523F
8 бит
0×03
(2 байта)
1 - 8 бит (8 bit)
LEn
0 - Без паритета (NO)
1 - Четный паритет
Паритет
0×06, 0×10 /
Word
0×0002
0×E8C4
(EVEN)
Без паритета
PrtY
0×03
(2 байта)
2 - Нечетный паритет (
Odd)
Количество
0 - 1 стоп-бит
0×06, 0×10 /
Word
стоп-бит
0×0003
0×B72E
1 стоп-бит
0×03
(2 байта)
1 - 2 стоп-бита
Sbit
Базовый адрес
от 0 до 255 при A.Len = 8
0×06, 0×10 /
Word
прибора3)
0×0005
0×9F62
16
0×03
(2 байта)
от 0 до 2047 при A.Len =
Addr
11
59
Продолжение таблицы А.1
Функция
Название
Формат,
Адрес
Modbus
Диапазон значений
и имя
Hash-код
размер
Заводские настройки
Modbus
Запись/
и отображение на ЦИ
параметра
данных
чтение
Длина сетевого
8 бит
0×06, 0×10 /
Word
адреса2)
0×0004
0×1ED2
8 бит
0×03
(2 байта)
11 бит
A.LEN
Задержка
ответа
0×06, 0×10 /
Word
0×0006
0×CBF5
от 0 до 45
0
по RS-485
0×03
(2 байта)
rS.dL
Примечания
1) Установка параметра SiG работает совместно с DIP-переключателем (см. раздел 5.4).
2) Параметры, не отображаемые в режиме настройки прибора.
3) Для протокола Modbus адрес 0 зарезервирован под широковещательные посылки. Для протокола ОВЕН адрес 255
зарезервирован под широковещательные посылки.
Таблица А.2 - Считываемые параметры
Функция
Название и имя
Адрес Modbus
Modbus
Hash-код
Формат и размер данных
Примечание
параметра
чтение
Текущее значение
счетчика
0×0000
0×04
0×A158
Long (4 байта)
-
импульсов
0×0001
Ctr
Текущее значение
счетчика в
0×0002
физических
0×04
0×B8BC
Long (4 байта)
-
0×0003
единицах
CEU
60
Продолжение таблицы А.2
Функция
Название и имя
Адрес Modbus
Modbus
Hash-код
Формат и размер данных
Примечание
параметра
чтение
Текущее
состояние «Старт/
0 - старт;
0×0004
0×04
0×6577
-
стоп»
1 - стоп
StSt
0 - счет (пароль не
требуется);
Текущий режим
1 - настройка с
(счет, настройка)
0×0005
0×04
0×CC41
Word (2 байта)
клавиатуры;
CUR
2 - настройка с ПК;
3 - счет (требуется
пароль)
Код сетевой
ошибки при
От 0 до 255.
последнем
0×0006
0×04
0×0233
Word (2 байта)
После включения прибора
обращении
-0
к прибору
n.Err
Название прибора
0×0007
Строка ASCII
0×04
0×D681
-
DEV
0×0008
(4 байта)
X.YY,
Версия ПО
0×0009
Строка ASCII
0×04
0×2D5B
где Х - номер версии, YY -
VER
0×000А
(4 байта)
номер подверсии
61
Таблица А.3 - Битовые параметры
Название и имя
Функция Modbus
Формат и размер
Адрес Modbus
Hash-код
Примечание
параметра
запись/чтение
данных
Дискретные входы
Текущее
состояние входа
Byte (1 байт)
0×0000
- / 0×02
0×C010
-
«Сброс»
0/1
rSti
Текущее
состояние входа
Byte (1 байт)
0×0001
- / 0×02
0×93EC
-
«Блокировка»
0/1
Loci
Дискретные выходы
Состояние выхода
Byte (1 байт)
1
0×0000
- / 0×01
0×6FFD
-
0/1
OSt1
Состояние выхода
Byte (1 байт)
2
0×0001
- / 0×01
0×52A1
-
0/1
OSt2
Сброс счетчика
Byte (1 байт)
0 - нет действия;
0×0002
0×05, 0×0F / 0×01
0×DF1F
rStC
0/1
1-сброс
62
Продолжение таблицы А.3
Название и имя
Функция Modbus
Формат и размер
Адрес Modbus
Hash-код
Примечание
параметра
запись/чтение
данных
Включение/
отключение
режима
программного
0 - ВЫКЛ (0x0000);
0×0003
0×05 / -
-
-
управления
1 - ВКЛ (0xFF00)
счетчиком СТАРТ/
СТОП
OnOff
Команда задания
режима
программного
0 - СТОП (0x0000);
управления
0×0004
0×05 / -
-
-
1 - СТАРТ
счетчиком СТАРТ/
(0xFF00)
СТОП
PStSt
63
Приложение Б. Параметры, доступные по RS-485
Доступ: RW — чтение и запись, R — только чтение.
Таблица Б.1 - Параметры, доступные по RS-485
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
Holding Registers (чтение/запись)
BaudeRate
Скорость
WORD
(0)2400
Сохр.
0x0000
RW
bPS
2
0 - 2,4 kbps;
обмена
(2
- (8)
(0xB760)
1 - 4,8 kbps;
байта)
115200
2 - 9,6 kbps;
3 - 14,4 kbps;
4 - 19,2 kbps;
5 - 28,8 kbps;
6 - 38,4 kbps;
7 - 57,6 kbps;
8 - 115,2 kbps
DataBits
Длина слова
WORD
0-1
Сохр.
0x0001
RW
Len
1
0 - 7 бит,
данных
(2
(0x523F)
1 - 8 бит
байта)
Parity
Четность
WORD
0-2
Сохр.
0x0002
RW
PrtY
0
0 - NO,
(2
(0xE8C4)
1 - EVEN,
байта)
2 - ODD
StopBits
Количество
WORD
0-1
Сохр.
0x0003
RW
Sbit
0
0 - 1 стоп-
стоп-битов
(2
(0xB72E)
бит,
байта)
1 - 2 стоп-
бита
LengthAddr
Длина
WORD
0-1
Сохр.
0x0004
RW
A.Len
0
0 - 8 бит,
сетевого
(2
(0x1ED2)
1 - 11 бит
адреса
байта)
64
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
BaseAddr
Базовый
WORD
1 - 2047
Сохр.
0x0005
RW
Addr
16
адрес
(2
(0x9F62)
прибора
байта)
DelayAnswer
Задержка
WORD
0 - 45
Сохр.
0x0006
RW
rS.dL
0
ответа от
(2
(0xCBF5)
прибора по
байта)
RS-485
DecPoint
Положение
WORD
0-4
Сохр.
0x0007
RW
dP
0
точки
(2
(0xB3EB)
байта)
InputMode
Режим ввода
WORD
0-6
Сохр.
0x0008
RW
inP
0
0 - прямой,
(2
(0x38D9)
1 - обратный,
байта)
2-
командный,
3-
индивидуаль-
ный,
4-
реверсивный,
5-
квадратурный
OutputMode
Режим
WORD
0-3
Сохр.
0x0009
RW
oUt
2
0 - Включено
вывода
(2
(0xD11F)
после
байта)
уставки,
1 - включено
до уставки,
2 - включено
на время
65
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
после
уставки,
3 - включить
на время при
кратных
уставке
значениях
SetPointMode
Режим
WORD
0-2
Сохр.
0x000A
RW
SPM
0
0-
работы по
(2
(0x69B2)
продолжить
достижению
байта)
счет без
уставки
сброса,
1-
остановить
счет до
появления
сигнала
«сброс»,
2 - сбросить
счетчик и
продолжить
счет
ResetType
Тип работы
WORD
0-3
Сохр.
0x000B
RW
rSt
0
0 - сбросить
по сбросу
(2
(0x4C9A)
счетчик,
байта)
1 - сбросить
счетчик и
снять
выходные
сигналы,
2 - сбросить
счетчик и
66
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
ждать
сигнала
«Старт»,
3 - сбросить
счетчик и
ждать
сигнала
«Стоп»
SetPoint1
Уставка для
LONG
-99999 -
Сохр.
0x000C
RW
U1
999999
Ограничен
выхода 1
(4
999999
0x000D
(0xFA1E)
значениями
(OUT1)
байта)
MaxCount и
MinCount
SetPoint2
Уставка для
LONG
-99999 -
Сохр.
0x000E
RW
U2
0
Ограничен
выхода 2
(4
999999
0x000F
(0x9707)
значениями
(OUT2)
байта)
MaxCount и
MinCount
TimeOUT1
Время
DWORD
0-
Сохр.
0x0010
RW
t1
1000
выхода 1, мс
(4
999990
0x0011
(0x2E75)
байта)
TimeOUT2
Время
DWORD
0-
Сохр.
0x0012
RW
t2
1000
выхода 2, мс
(4
999990
0x0013
(0x436C)
байта)
DecPointMult
Положение
WORD
0-5
Сохр.
0x0014
RW
FdP
0
десятичной
(2
(0x6ABF)
точки
байта)
умножителя
Multiplexer
Умножитель
DWORD
1-
Сохр.
0x0015
RW
F
1
Возможные
999999
0x0016
(0x3085)
значения
67
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
(4
0,00001 -
байта)
99999
MaxFreq
Макс. частота
WORD
1-
Сохр.
0x0017
RW
FrEq
50000
входного
(2
50000
(0x9FE6)
сигнала на
байта)
счетных
входах, Гц
MinControl
Мин. длина
DWORD
1-
Сохр.
0x0018
RW
Cnt.t
1
Мин. Длина
управляющих
(4
999999
0x0019
(0x5C98)
сигнала
сигналов, мкс
байта)
управления =
* 10
MinControl *
10 мкс
LockKBD
Блокировка
WORD
0-3
Сохр.
0x001A
RW
LoCK
0
0-
кнопок
(2
(0xE954)
блокировка
байта)
отсутствует;
1 - забл.
Сброс
счетчика;
2 - забл.
Изменение
уставок;
3- забл.
Сброс и
изменение
уставок;
ShowSetPoint
Уставка,
WORD
0-1
Сохр.
0x001B
RW
ind2
0
0 - SetPoint1,
выводимая
(2
(0xCAA0)
1 - SetPoint2
на индикацию
байта)
68
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
Brightness
Яркость
WORD
1-3
Сохр.
0x001C
RW
brHt
3
0-
индикатора
(2
(0x0AE6)
минимальная
байта)
яркость,
3-
максималь-
ная яркость
InputType
Тип входного
WORD
0-1
Сохр.
0x001D
RW
SiG
0
0 - nPn,
сигнала
(2
(0x601C)
1 - PnP
байта)
Password
Пароль
WORD
0000 -
Сохр.
0x001E
RW
PASS
0000
0000 -
(2
9999
(0x2728)
соответствует
байта)
отсутствию
пароля
Input Registers (чтение)
CounterValue
Текущее
LONG
-99999 -
Опер.
0x0000
R
Ctr
0
значение
(4
999999
0x0001
(0xA158)
счетчика
байта)
CounterEU
Текущее
LONG
-99999 -
Опер.
0x0002
R
CEU
0
значение
(4
999999
0x0003
(0xB8BC)
счетчика в
байта)
физических
величинах
StartStopMo-
Текущий
WORD
0-1
Опер.
0x0004
R
StSt
0
0 - старт,
de
состояние
(2
(0x6577)
1 - стоп
старт/стоп
байта)
69
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
CurrentMode
Текущий
WORD
0-4
Опер.
0x0005
R
Cur
0
0 - счет
режим (счет,
(2
(0xCC41)
(пароль не
настройка)
байта)
требуется),
1 - настройка
с панели,
2 - настройка
по RS,
3 - счет
(требуется
пароль)
CodeErrNet
Код сетевой
WORD
0 - 255
Сохр.
0x0006
R
n.Err
0
ошибки при
(2
(0x0233)
последнем
байта)
обращении к
прибору
NameDevice
Название
Char[4]
Строка
Сохр.
0x0007
R
Dev
SI30
прибора
(4 байт)
до 4
0x0008
(0xD681)
симво-
лов
Version
Версия
Char[4]
Строка
Сохр.
0x0009
R
Ver
3.02
прошивки
(4 байт)
до 4
0x000A
(0x2D5B)
симво-
лов
Discrete Inputs (чтение)
ResetInput
Текущее
Bit
0-1
Опер.
0x0000
R
rSti
0
состояние
(0xC010)
входа
«сброс»
70
Продолжение таблицы Б.1
Параметр
Назначение
Тип
Диапа-
Сохр./
Адрес
Доступ
Имя
Значение по
Примечание
зон
Опер.
(hash)
умолчанию
LockInput
Текущее
Bit
0-1
Опер.
0x0001
R
Loci
0
состояние
(0x93EC)
входа
«блокировка»
Coils (чтение/запись)
OUTState1
Состояние
Bit
0-1
Опер.
0x0000
R
OSt1
0
выхода 1
(0x6FFD)
OUTState2
Состояние
Bit
0-1
Опер.
0x0001
R
OSt2
0
выхода 2
(0x52A1)
ResetCount
Сброс
Bit
0-1
Опер.
0x0002
RW
rStC
0
0 - нет
счетчика
(0xDF1F)
действия,
1 - сброс
ПРИМЕЧАНИЕ
Длина Holding Registers - 25 параметров, 31 слово (адрес).
Длина Input Registers - 7 параметров, 11 слов (адресов).
Длина Discret Inputs - 2 параметра, 2 бита (адресов).
Длина Coils - 3 параметра, 3 бита (адреса).
71
