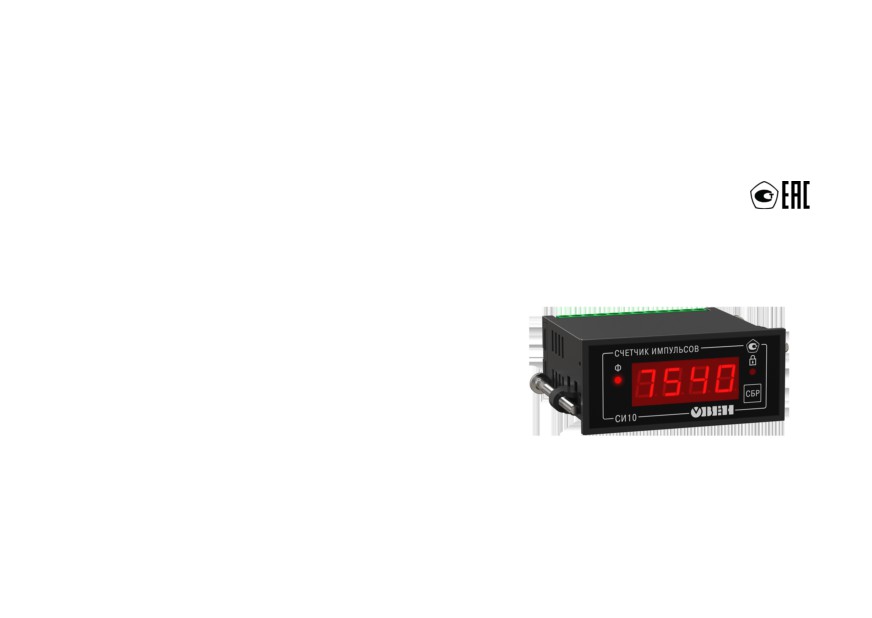

СИ10 Счетчик импульсов. Руководство по эксплуатации

СИ10

Счетчик импульсов

Руководство по эксплуатации

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

4

1 Назначение и функции

Прибор является универсальным счетчиком, который может быть использован для широкого

спектра задач в области автоматизации, и предназначен для подсчета количества поступающих

на его входы импульсов.

Прибор позволяет выполнять следующие функции:

• прямой счет импульсов, поступающих от подключенного к прибору датчика;

• организация счета и реализация функции «Сброс» благодаря двум дискретным входам;

• сохранение результатов счета при отключении питания.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Основные технические данные прибора представлены в таблице 2.1.

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

от 10,5 до 34 В

Диапазон постоянного напряжения питания

(номинальные значения - 12 или 24 В)

Максимальная потребляемая мощность, не более

5 ВА

Входы

Количество входов

2

Ток опроса датчиков

12 мА

Номинальное напряжение питания датчиков

24 В

6

Продолжение таблицы 2.1

Наименование

Значение

Нестабильность напряжения питания датчиков

10 %

Счетчик импульсов

Количество разрядов

4

Частота счетных входных импульсов, не более

200 Гц

Длительность импульса по счетному входу, не менее

1,25 мс

Длительность импульса по входу «Сброс», не менее

300 мс

Частота входного фильтра

10 Гц

Корпус

Тип корпуса

Щ3

Габаритные размеры

76 × 34 × 70 мм

Степень защиты корпуса:

со стороны лицевой панели

IP54

со стороны клемм

IP20

Характеристики прибора

Масса, не более

0,5 кг

Средний срок службы

8 лет

Межповерочный интервал

2 года

7

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0-75.

При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования

ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил охраны труда

при эксплуатации электроустановок потребителей.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора. Запрещается использование прибора в агрессивных средах с содержанием

в атмосфере кислот, щелочей, масел и т. п.

4 Установка прибора щитового крепления Щ3

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.2).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты из комплекта

поставки в отверстиях каждого фиксатора так,

чтобы прибор был плотно прижат к лицевой

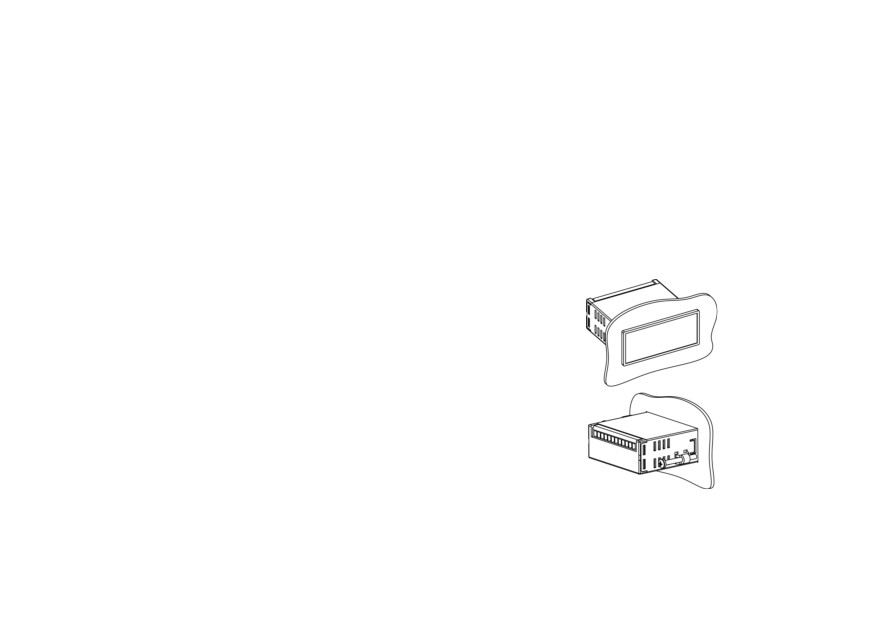

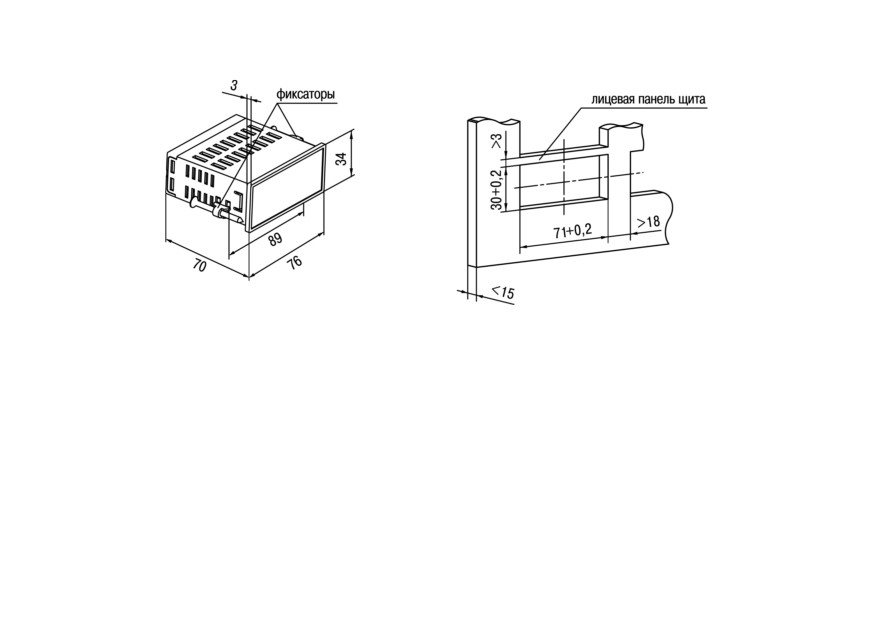

Рисунок 4.1 - Установка прибора

панели щита.

щитового крепления

9

Демонтаж прибора следует производить в обратном порядке.

Рисунок 4.2 - Габаритные размеры корпуса Щ3

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели. Перед подключением концы кабелей следует зачистить и залудить их или

использовать кабельные наконечники. Жилы кабелей следует зачищать так, чтобы их оголенные

концы после подключения к прибору не выступали за пределы клеммника. Сечение жил кабелей

должно быть не более 1 мм².

10

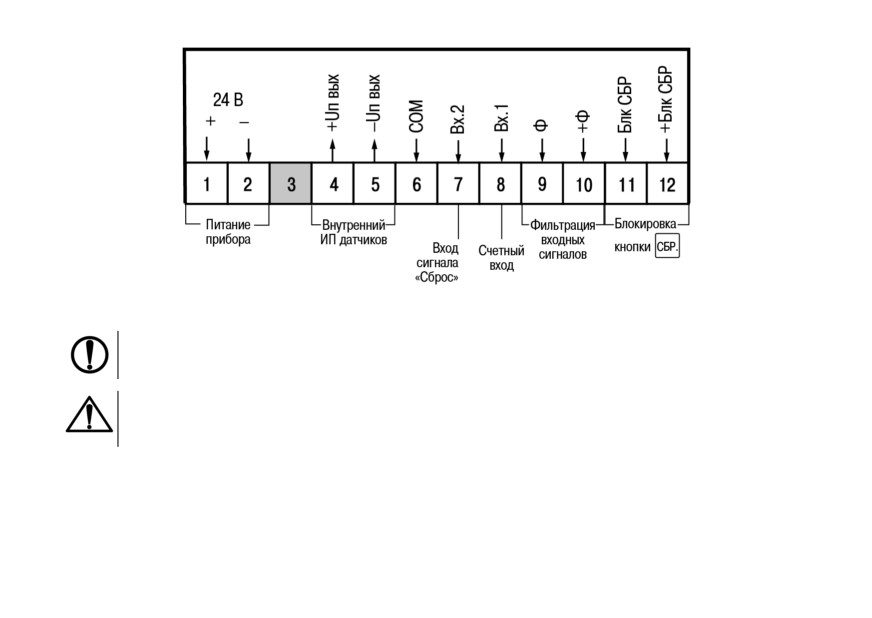

Рисунок 5.1 - Назначение контактов клеммника

ПРЕДУПРЕЖДЕНИЕ

Клеммы 4 и 5 дублируют питание прибора (клеммы 1 и 2 соответственно).

ВНИМАНИЕ

На контакты 9 - 12 клеммника прибора не допускается подача внешних сигналов. Эти

контакты служат только для подключения внешних перемычек.

13

5.4 Подключение коммутационных устройств и датчиков

ВНИМАНИЕ

Для питания коммутационных устройств и датчиков на винтовой клеммник прибора

выведено питающее напряжение (контакты 4 и 5 клеммника). Также питание может

осуществляться от ВИП с выходным напряжением от 12 до 34 В.

Рекомендуется осуществлять питание входных устройств от ВИП +24 В, поскольку при

этом обеспечивается гальваническая изоляция прибора по входам.

ПРЕДУПРЕЖДЕНИЕ

На входы прибора (контакты 6 - 8 клеммника) не допускается подача напряжения вне

диапазона от 0 до 34 В.

Схемы подключения ко входу прибора коммутационных устройств приведены на рисунке 5.2.

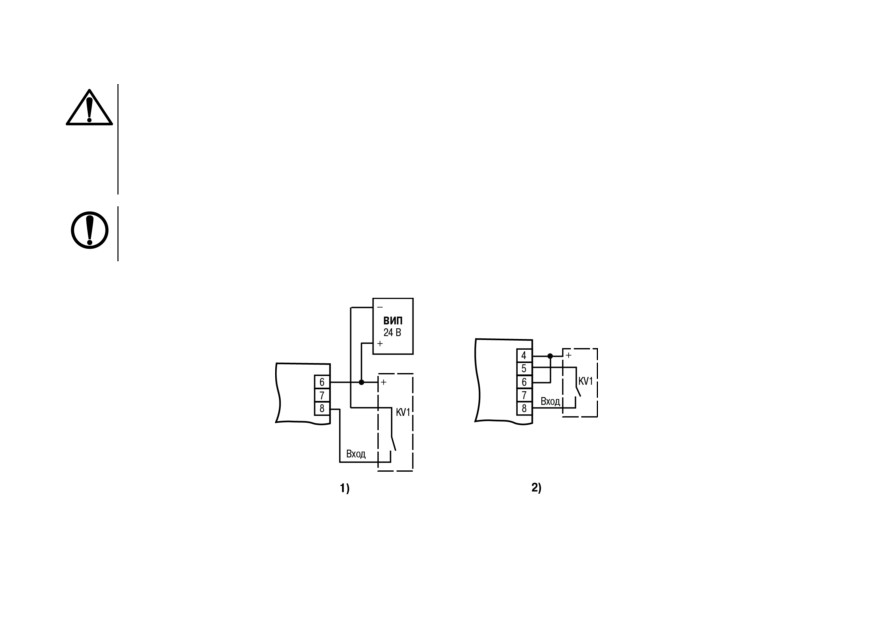

Рисунок 5.2 - Подключение коммутационных устройств: 1) при работе от ВИП;

2) при работе от внутреннего ИП

14

Схемы подключения к прибору активных и пассивных датчиков, имеющих на выходе транзистор

n-p-n-типа с открытым коллекторным выходом, приведены на рисунках 5.3 и 5.4.

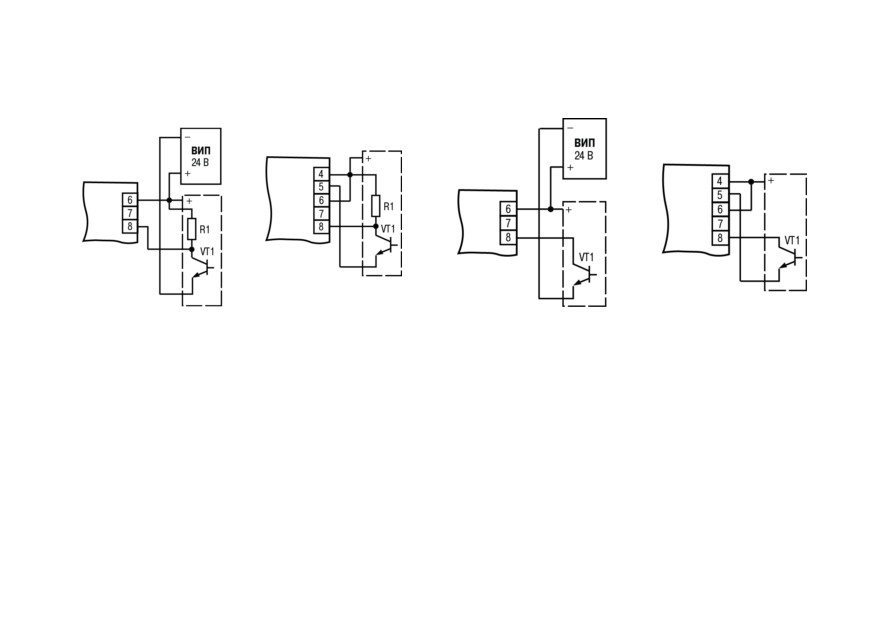

Рисунок 5.3 - Подключение пассивных

Рисунок 5.4 - Подключение активных датчиков

датчиков с n-p-n-выходом: 1) при работе

с n-p-n-выходом: 1) при работе от ВИП; 2) при

от ВИП; 2) при работе от внутреннего ИП

работе от внутреннего ИП

6 Эксплуатация

6.1 Принцип работы

Функциональная схема прибора приведена на рисунке 6.1.

15

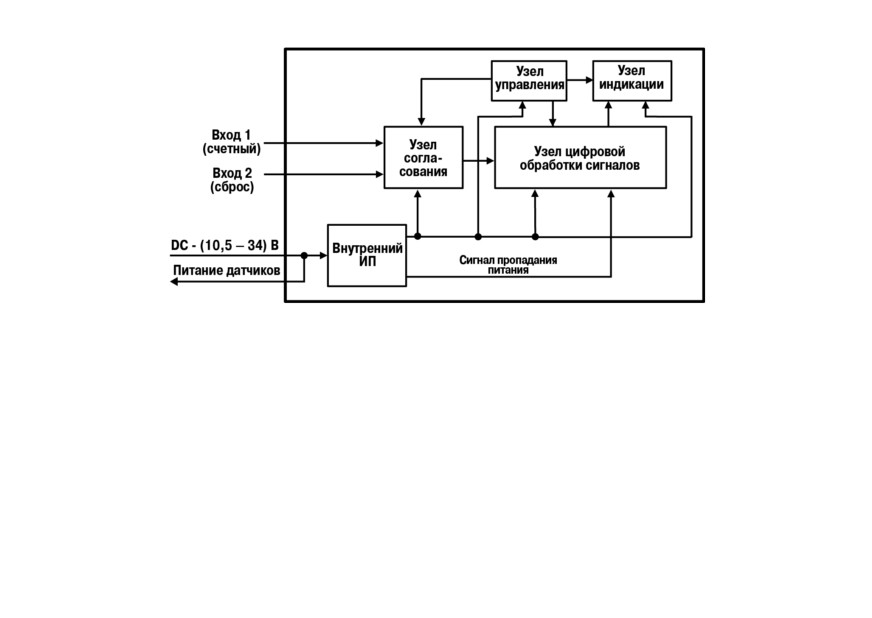

Рисунок 6.1 - Функциональная схема прибора

Прибор имеет два независимых дискретных входа для подключения внешних управляющих

сигналов. Ко входам могут быть подключены:

• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

• датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом.

Уровни входных сигналов преобразуются и обрабатываются в узле согласования, после чего

поступают в узел цифровой обработки, где происходит их фильтрация и подсчет подаваемых

на входы прибора импульсов. Узел индикации служит для отображения измеренного значения

на индикаторе и выбранного режима работы счетчика с помощью светодиодов.

Узел управления включает в себя кнопку для обнуления счетного регистра и показаний прибора

и позволяет выбрать режим работы прибора с помощью подключения внешних перемычек.

16

Внутренний ИП осуществляет преобразование питающего напряжения для всех узлов прибора.

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунок 6.2):

• четырехразрядный семисегментный ЦИ;

• одна кнопка;

• два светодиода.

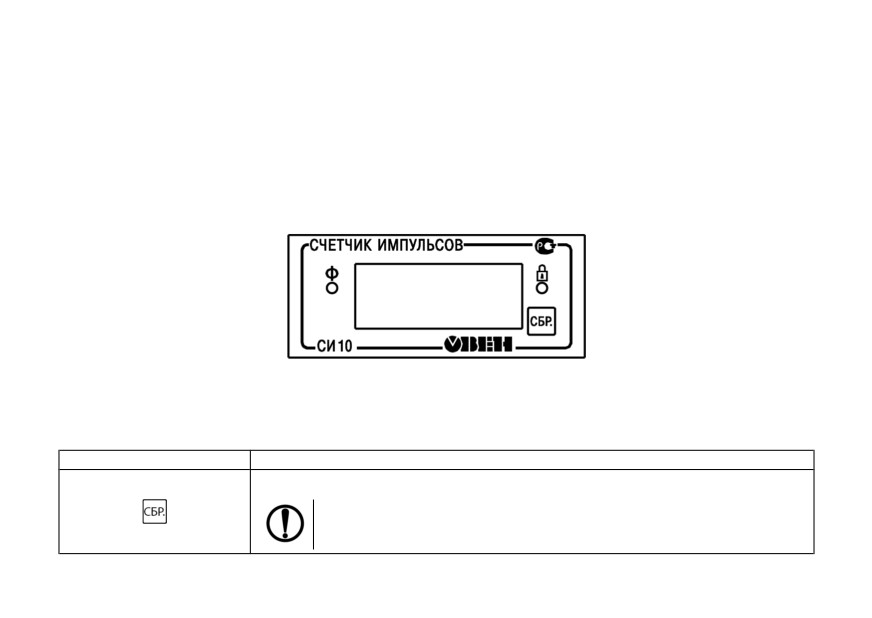

Рисунок 6.2 - Лицевая панель прибора

На ЦИ отображается измеренное значение.

Таблица 6.1 - Назначение кнопки

Кнопка

Назначение

Обнуление содержимого счетного регистра и показаний прибора

ПРЕДУПРЕЖДЕНИЕ

Кнопку можно заблокировать, поставив перемычку на контакты 11 и

12 клеммной колодки.

17

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

Светится

Кнопка

заблокирована

Светится

Включена фильтрация входных сигналов

6.3 Включение и работа

Во время работы прибор подсчитывает количество поступающих на его вход 1 (счетный)

импульсов и выводит значение на индикатор. Счетчик прибора работает в режиме прямого счета

(см. рисунок

6.3)

- счет импульсов от нулевого значения в сторону увеличения. Если

превышается максимальное значение счета

(9999), происходит обнуление количества

посчитанных импульсов и счетчик продолжает счет.

18

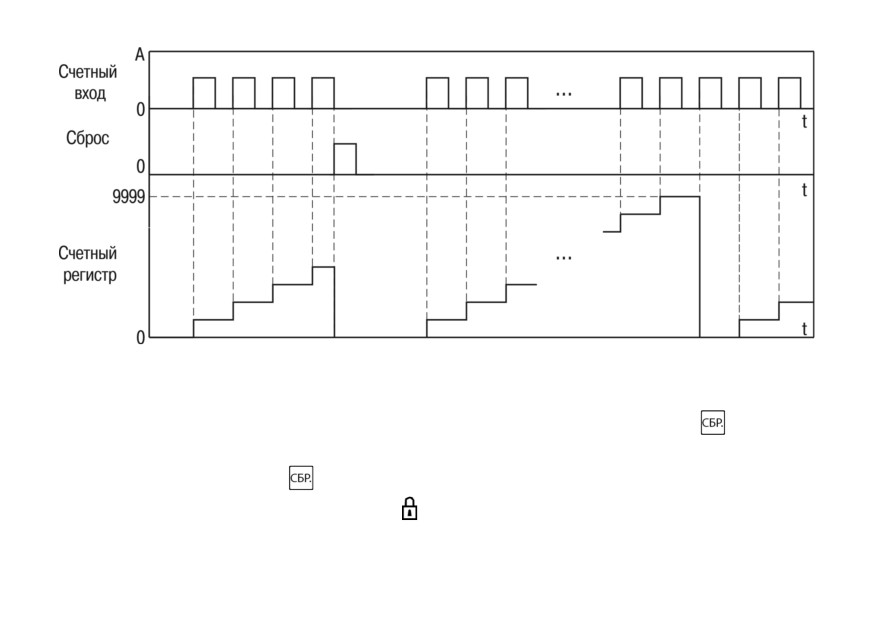

Рисунок 6.3 - Диаграмма работы прибора

Количество посчитанных импульсов обнуляется и при наличии активного сигнала на входе 2

(сброс) прибора. Также для сброса показаний прибора можно нажать кнопку

, если она

не заблокирована.

Чтобы заблокировать кнопку

, следует установить внешнюю перемычку между контактами 11

и 12 клеммной колодки прибора. Светодиод начнет светиться.

19

В счетчике осуществляется также фильтрация входных сигналов с помощью двух фильтров.

Первый используется для фильтрации сигнала на счетном входе прибора по длительности

импульса. Так, минимальная длительность импульса составляет 1,25 мс, однако возможно

установить ее в значение 50 мс. Второй фильтр используется для фильтрации сигнала на входе

«Сброс». Минимальная длительность сигнала составляет 300 мс.

Чтобы изменить минимальную длительность импульса на счетном входе (с 1,25 мс на 50 мс),

следует установить внешнюю перемычку между контактами 9 и 10 клеммной колодки прибора.

Светодиод начнет светиться.

ПРЕДУПРЕЖДЕНИЕ

Не зависимо от отсутствия или наличия перемычки между клеммами 9 и 10,

минимальная длительность импульса на входе «Сброс» прибора составляет 300 мс.

7 Техническое обслуживание

7.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать

требования безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

20

10 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных

средствах тара должна крепиться согласно правилам, действующим на соответствующих видах

транспорта.

Условия транспортирования должны соответствовать условиям

5

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

11 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки (по требованию заказчика)

1 экз.

Крепежные элементы

1 к-т

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.
