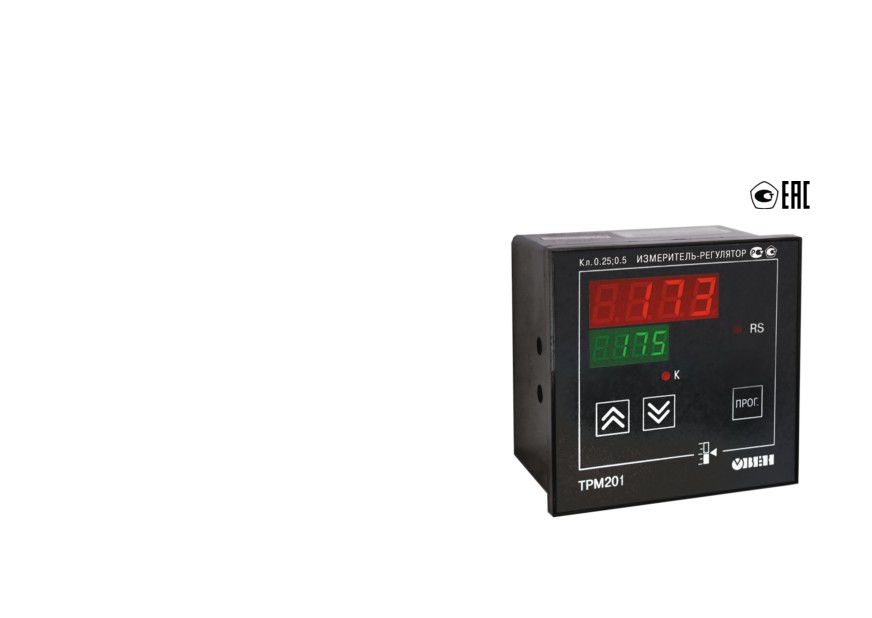

ТРМ201 Измеритель-регулятор одноканальный. Руководство по эксплуатации

ТРМ201

Измеритель-регулятор

одноканальный

Руководство по эксплуатации

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты

не будут нести юридическую ответственность и не будут признавать за собой какие-либо

обязательства в связи с любым ущербом, возникшим в результате установки или использования

прибора с нарушением действующей нормативно-технической документации.

6

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и

обслуживанием измерителя-регулятора одноканального ТРМ201, в дальнейшем по тексту

именуемого «прибор» или «ТРМ201».

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по

эксплуатации.

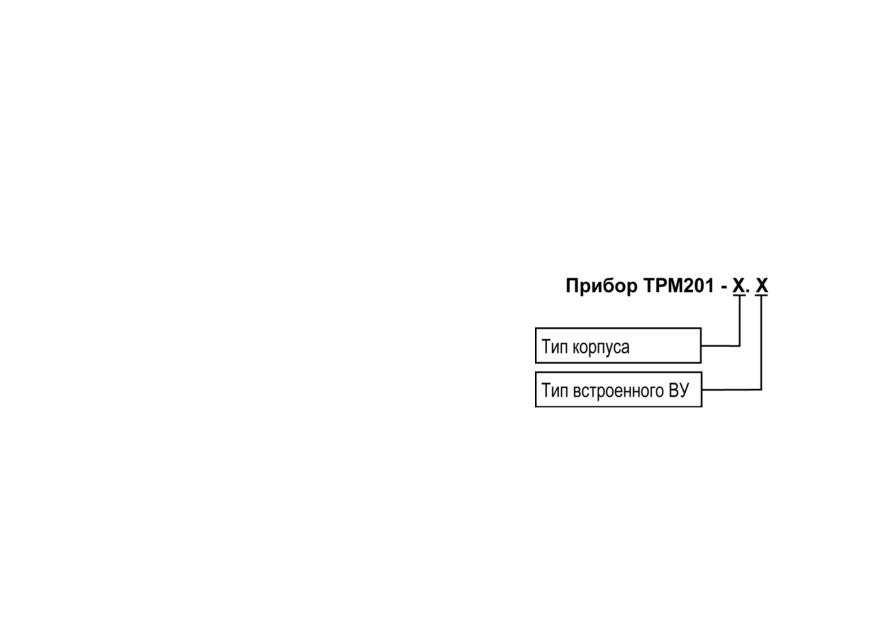

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения.

Тип корпуса:

Н - корпус настенного крепления;

Н2 - корпус настенного крепления;

Щ1 - корпус щитового крепления;

Щ2 - корпус щитового крепления.

Тип встроенного ВУ:

Р - контакты электромагнитного реле;

К - оптопара транзисторная n-p-n-типа;

Т - выход для управления внешним твердотельным реле;

С - оптопара симисторная;

С3 - три симисторные оптопары;

И-ЦАП«параметр-ток»;

7

У - ЦАП «параметр - напряжение».

Пример записи обозначения прибора в документации другой продукции, где он может быть

применен:

Измеритель-регулятор одноканальный ТРМ201-Щ1.Р ТУ 4217-026-46526536-2011

Используемые аббревиатуры

• ВУ - выходное устройство

• ЛУ - логическое устройство

• ПК - персональный компьютер

• ТП - преобразователь термоэлектрический (термопара)

• ТС - термопреобразователь сопротивления

• ЦАП - цифро-аналоговый преобразователь

• ЦИ - цифровой индикатор

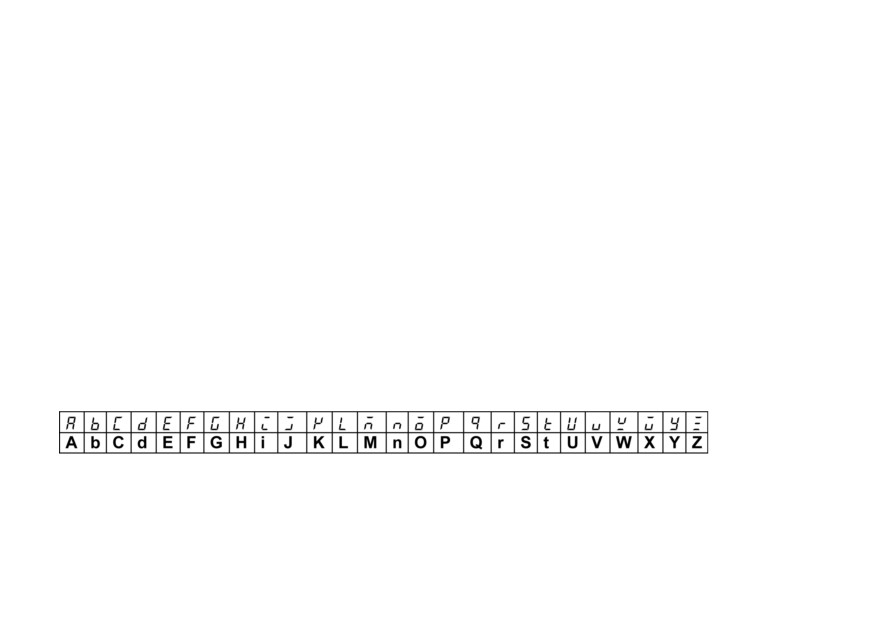

Соответствие символов на ЦИ

8

• регистрацию данных на ПК и конфигурирование прибора с компьютера через интерфейс

RS-485;

• дистанционное управление регулятором (запуск/остановка).

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Диапазон переменного напряжения питания

для всех типов корпусов:

• напряжение

90...245 В

• частота

47…63 Гц

Потребляемая мощность

не более 6 ВА

Количество каналов

1

Время опроса входа, не более

1с

Предел основной приведенной погрешности

при измерении:

• термопреобразователями сопротивления

± 0,25 %

• для остальных видов сигналов

± 0,5 %

10

Продолжение таблицы 2.1

Наименование

Значение

Входное сопротивление прибора при

подключении источника унифицированного

сигнала:

• тока (при подключении внешнего

100 Ом ± 0,1 %

прецизионного резистора)

• напряжения

не менее 100 кОм

Характеристики корпуса прибора

Степень защиты корпуса:

• настенный Н

IP44

• настенный Н2

IP20

• щитовые Щ1, Щ2 (со стороны лицевой

IP54

панели)

Габаритные размеры прибора:

• настенный Н

(105 × 130 × 65) ± 1 мм

• настенный Н2

(150 × 105 × 35) ± 1 мм

• щитовой Щ1

(96 × 96 × 70) ± 1 мм

• щитовой Щ2

(96 × 48 × 100) ± 1 мм

Масса прибора

не более 0,5 кг

Средний срок службы

8 лет

Интерфейс связи

Тип интерфейса

RS-485

11

Продолжение таблицы 2.1

Наименование

Значение

2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2

Скорость передачи данных

кбит/с

Тип кабеля

Экранированная витая пара

ОВЕН, Modbus RTU (Slave), Modbus ASCII

Тип протокола передачи данных

(Slave)

Таблица 2.2 - Датчики и входные сигналы

Датчик или входной

Диапазон измерений

Значение единицы

Предел основной

сигнал

младшего разряда*

приведенной

погрешности

ТС и ТП ГОСТ 6651-2009

Cu 50 (α = 0,00426 °С^-1)**

-50…+200 °С

50М (α = 0,00428 °С^-1)

-190…+200 °С

Pt 50 (α = 0,00385 °С^-1)

-200…+750 °С

50П (α = 0,00391 °С^-1)

-200…+750 °С

0,1 °С

± 0,25 %

Cu 100 (α = 0,00426 °С^-1)

-50…+200 °С

100М (α = 0,00428 °С^-1)

-190…+200 °С

Pt 100 (α = 0,00385 °С^-1)

-200…+750 °С

100П (α = 0,00391 °С^-1)

-240…+750 °С

Нестандартизированные термопреобразователи сопротивления

12

Продолжение таблицы 2.2

Датчик или входной

Диапазон измерений

Значение единицы

Предел основной

сигнал

младшего разряда*

приведенной

погрешности

53М (α = 0,00426 °С^-1) (гр.

-50…+200 °С

23)

0,1 °С

± 0,25 %

46П (α = 0,00428 °С^-1) (гр.

-200…+650 °С

21)

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

-200…+800 °С

TЖК (J)

-200…+1200 °С

TНН (N)

-200…+1300 °С

TХА (К)

-200…+1300 °С

TПП (S)

-50…+1750 °С

TПП (R)

-50…+1750 °С

0,1 °С

± 0,5 %

TМК (Т)

-200…+400 °С

TПР (В)

+200…+1800 °С

TВР (А-1)

0…+2500 °С

TВР (А-2)

0…+1800 °С

TВР (А-3)

0…+1800 °С

Унифицированные сигналы по ГОСТ 26.011-80

0...1 В

0...100 %

0,1 %

± 0,5 %

13

Продолжение таблицы 2.2

Датчик или входной

Диапазон измерений

Значение единицы

Предел основной

сигнал

младшего разряда*

приведенной

погрешности

-50...50 мВ

0...100 %

0...5 мА

0...100 %

0...20 мА

0...100 %

4...20 мА

0...100 %

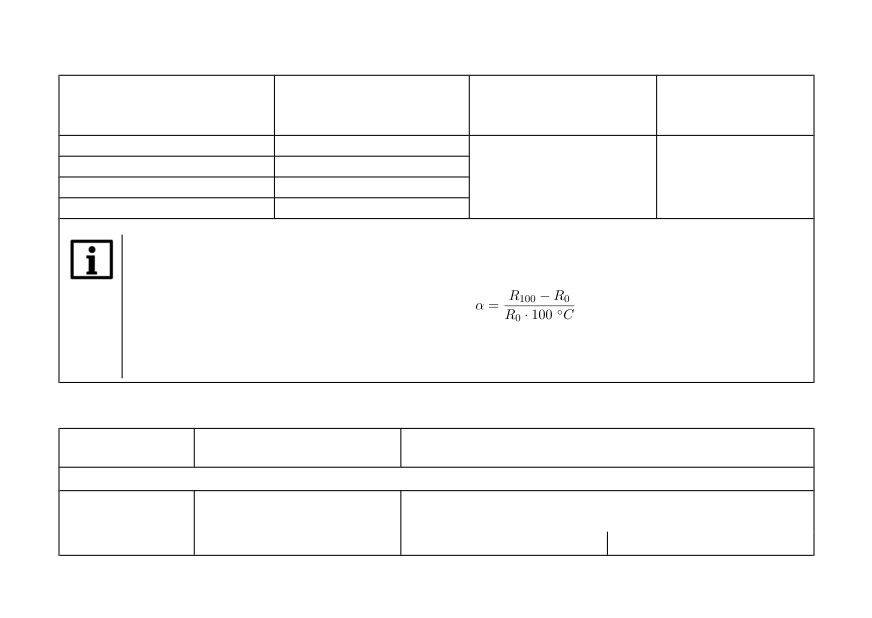

ПРИМЕЧАНИЕ

* При температуре выше 1000 и ниже минус 200 °С цена единицы младшего разряда

равна 1 °С.

** Коэффициент, определяемый по формуле

, где R100, R0 - значения

сопротивления термопреобразователя сопротивления по номинальной статической

характеристике соответственно при 100 и 0 °С, и округляемый до пятого знака после

запятой.

Таблица 2.3 - Параметры встроенных ВУ

Обозначение

Тип выходного

Технические параметры

ВУ

элемента

ВУ дискретного типа

Р

Контакты

Напряжение не более 220 В (50 и 60 Гц) и cos(φ) >

электромагнитного реле

0,4

Корпуса Н, Щ1, Щ2

Корпус Н2

14

Продолжение таблицы 2.3

Обозначение

Тип выходного

Технические параметры

ВУ

элемента

Ток не более 8 А

Ток не более 3 А

К

Оптопара транзисторная

Постоянный ток не более 200 мА при напряжении

n-p-n-типа

не более 40 В

Т

Выход для управления

Выходное напряжение 4…6 В, постоянный ток не

внешним твердотельным

более 60 мА

реле

С

Оптопара симисторная*

Ток не более 0,5 мА** при переменном напряжении

не более 240 В (50 Гц)

С3

Три оптопары

Ток не более 0,5 А (на каждую оптопару) при

симисторные

переменном напряжении не более 240 В (50 Гц)

ВУ аналогового типа

И

ЦАП «параметр - ток»

Постоянный ток 4…20 мА на внешней нагрузке не

более 1 кОм, напряжение питания 10…30 В

У

ЦАП «параметр -

Постоянное напряжение 0…10 В на внешней

напряжение»

нагрузке более 2 кОм, напряжение питания 15…32

В

* Характеристики приведены для оптопары, управляющей мощными тиристорами.

** При работе симисторной оптопары в непрерывном режиме ток нагрузки не должен превышать

50 мА.

15

4 Монтаж

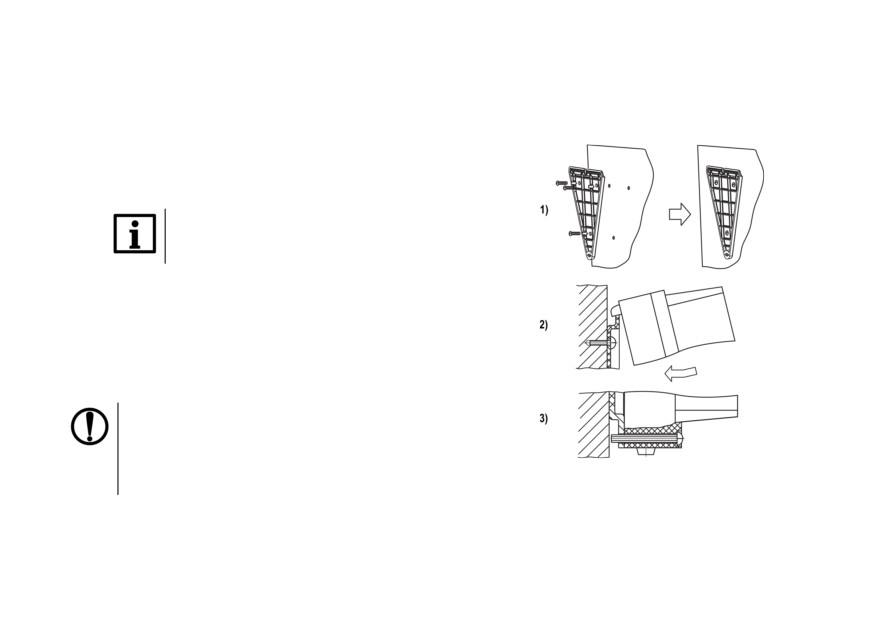

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

Рисунок 4.1 - Монтаж прибора

кронштейне крепежным винтом.

настенного крепления

18

Рисунок 4.2 - Габаритные размеры корпуса Н

ПРИМЕЧАНИЕ

Втулки следует подрезать в соответствии с диаметром вводного кабеля.

19

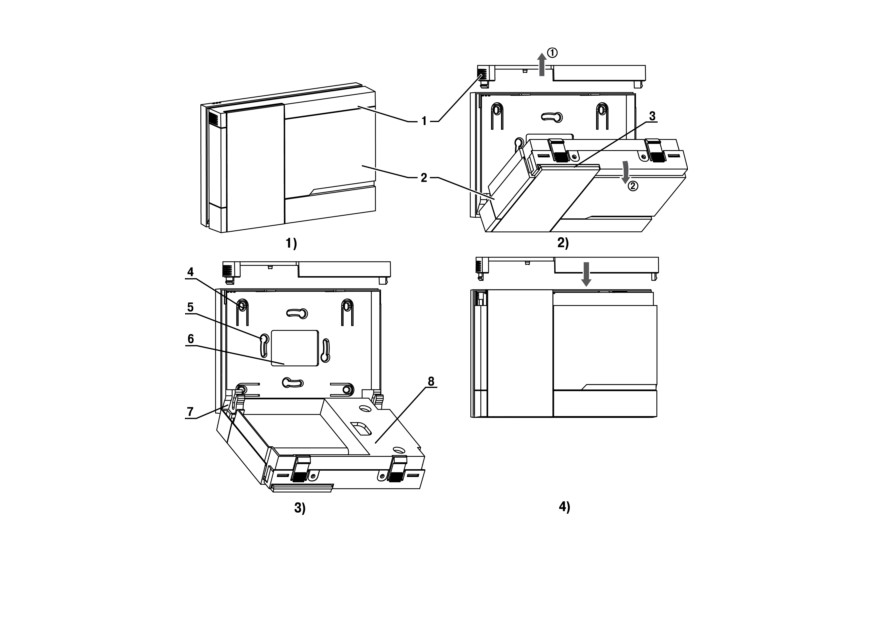

Рисунок 4.3 - Монтаж прибора настенного исполнения Н2

21

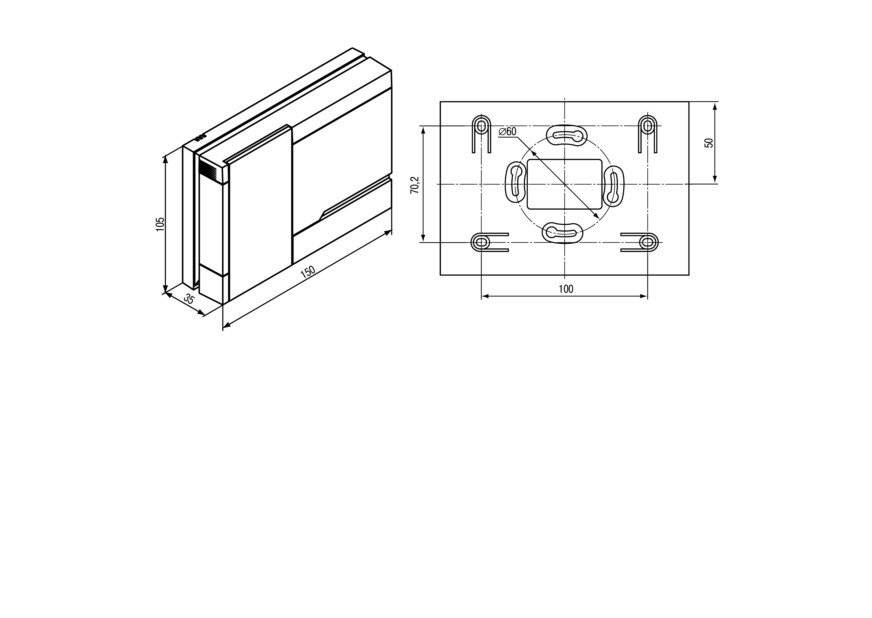

Рисунок 4.4 - Габаритные размеры корпуса Н2

22

4.3 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.6).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

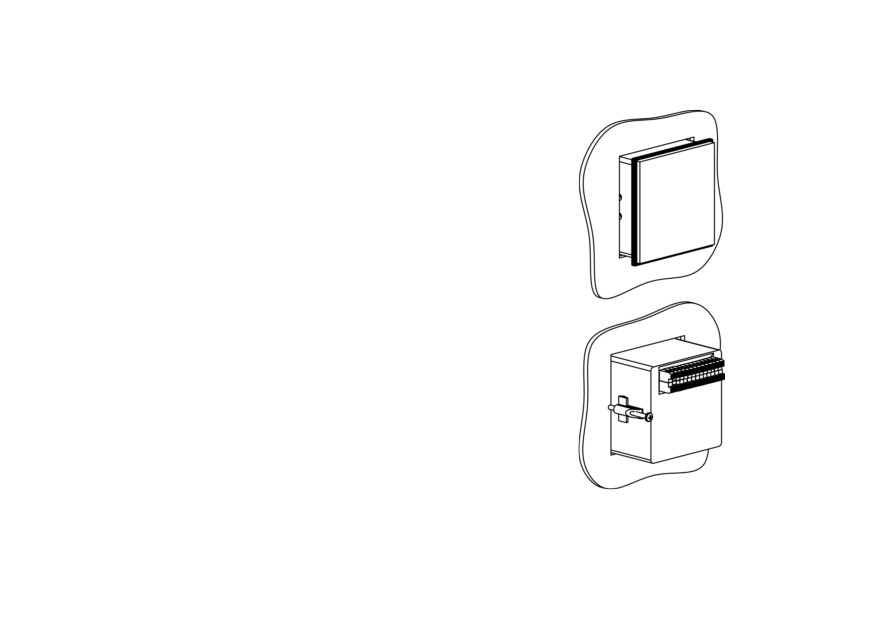

Рисунок 4.5 - Монтаж прибора

щитового крепления

23

Рисунок 4.6 - Габаритные размеры корпуса Щ1

24

Рисунок 4.7 - Прибор в корпусе Щ1, установленный в щит толщиной 3 мм

25

4.4 Установка прибора щитового крепления Щ2

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.9).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

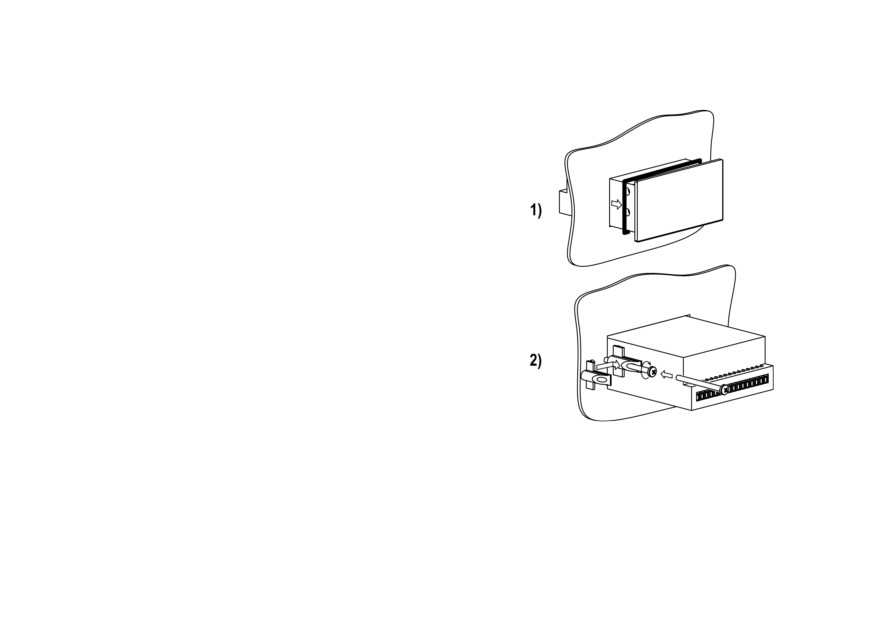

Рисунок 4.8 - Монтаж прибора

щитового крепления

26

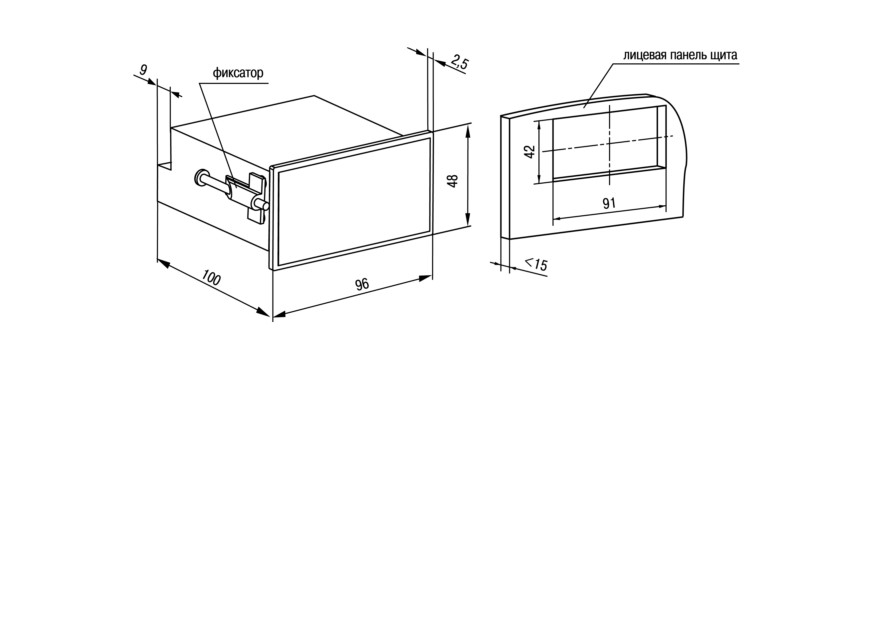

Рисунок 4.9 - Габаритные размеры корпуса Щ2

27

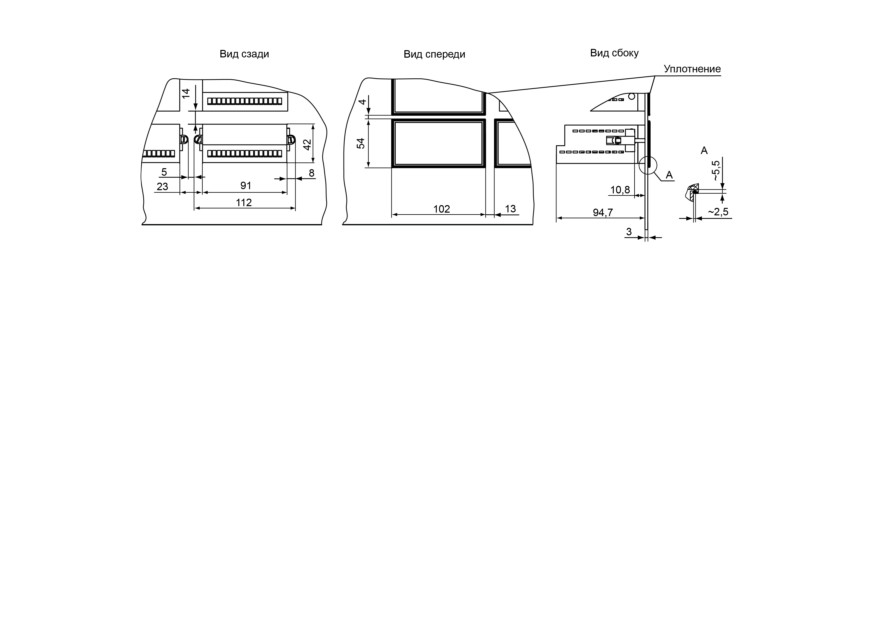

Рисунок 4.10 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели, концы которых перед подключением следует тщательно зачистить,

залудить или использовать кабельные наконечники. Требования к сечениям жил кабелей

указаны на рисунке 5.1.

28

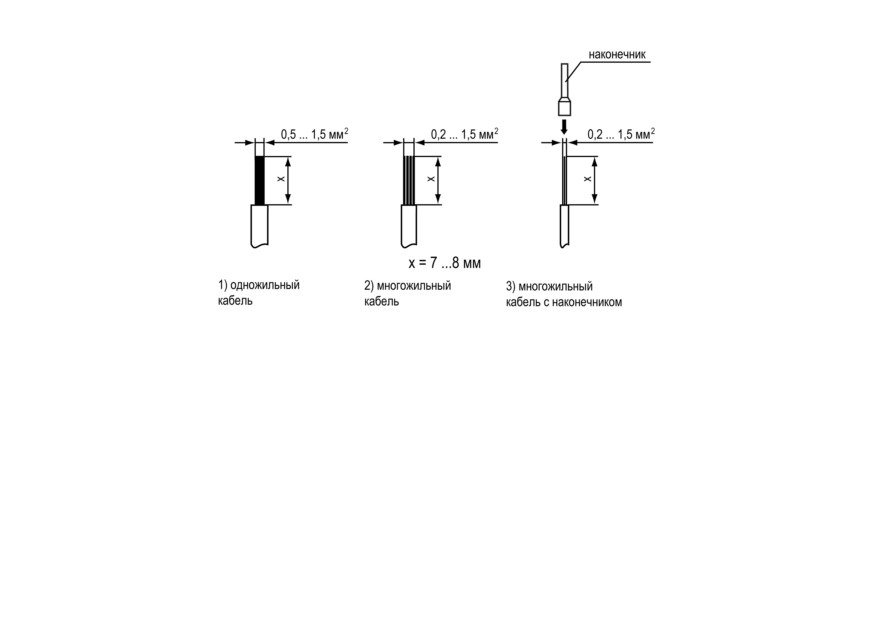

Рисунок 5.1 - Требования к сечениям жил кабелей

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с

датчиком в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно

от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные

помехи;

• для защиты входов прибора от влияния промышленных электромагнитных помех линии

связи прибора с датчиком следует экранировать. В качестве экранов могут быть

использованы как специальные кабели с экранирующими оплетками, так и заземленные

стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками

следует подключить к контакту функционального заземления (FE) в щите управления;

29

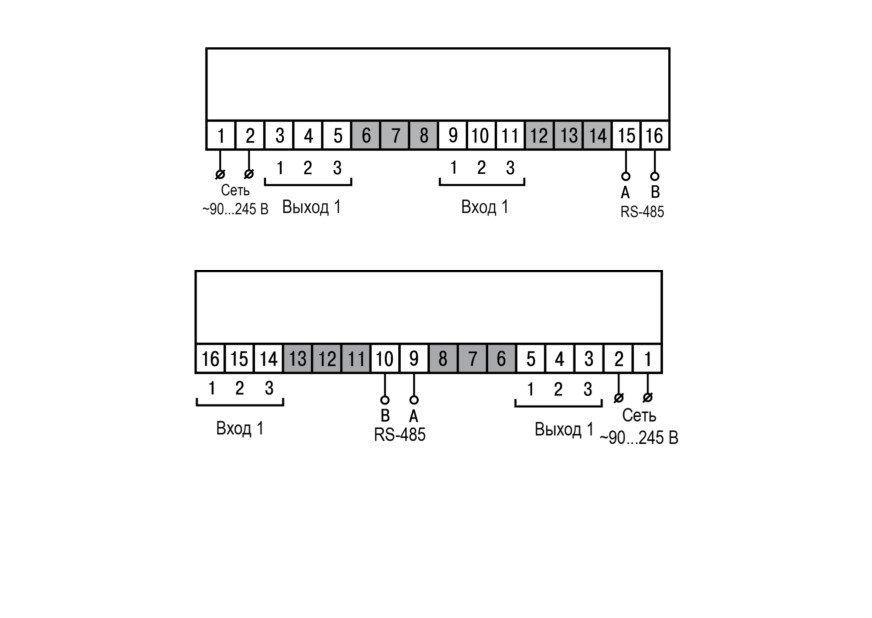

Рисунок 5.2 - Общая схема подключения ТРМ201-Н, -Щ1 и -Щ2

Рисунок 5.3 - Общая схема подключения ТРМ201-Н2

32

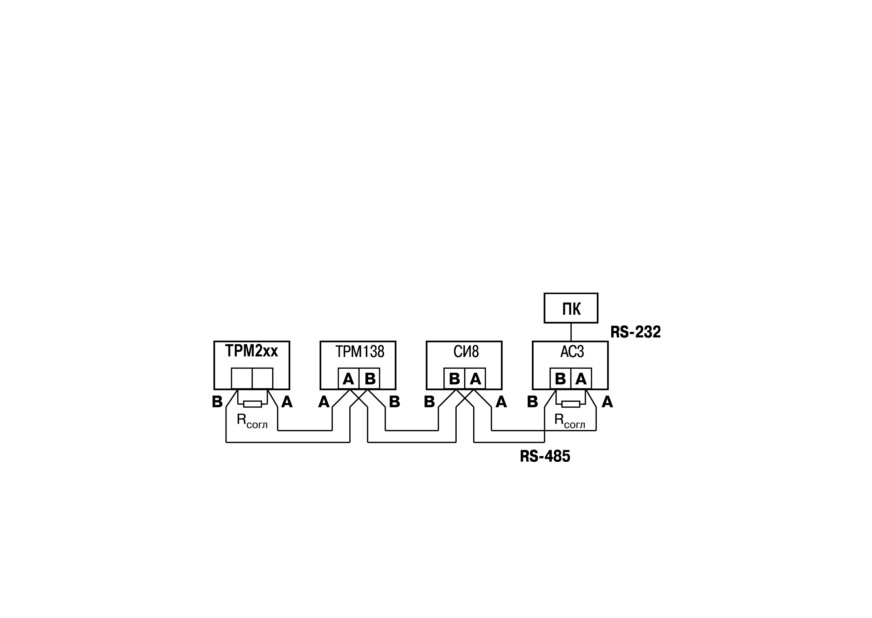

5.4 Подключение по интерфейсу RS-485

Интерфейс связи предназначен для включения прибора в сеть, организованную по стандарту

RS-485. Использование прибора в сети RS-485 позволяет:

• собирать данные об измеряемых величинах и ходе регулирования в системе

диспетчеризации;

• установить параметры прибора и дистанционно управлять с помощью программы

«Конфигуратор ТРМ101 ТРМ2хх».

Все приборы в сети соединяются в последовательную шину, см. рисунок 5.4. Для качественной

работы приемопередатчиков и предотвращения влияния помех на концах линии связи должен

быть согласующий резистор с сопротивлением

120

Ом. Резистор следует подключать

непосредственно к клеммам прибора.

Рисунок 5.4 - Подключение приборов по сети RS-485

Подключение прибора к ПК осуществляется через адаптер интерфейса RS-485↔RS-232, в

качестве которого может быть использован адаптер ОВЕН АС3, АС3-М или адаптер

RS-485↔USB АС4.

33

измерительные устройства с напряжением питания не более

4,5

В. При более высоких

напряжениях питания этих устройств отключение датчика от прибора обязательно.

Параметры линии соединения прибора с датчиком приведены в таблице 5.1.

Таблица 5.1 - Параметры линии связи прибора с датчиками

Длина

Сопротивление

Тип датчика

линий, м,

линии, Ом, не

Исполнение линии

не более

более

Трехпроводная, провода равной

ТС

100

15

длины и сечения

Термоэлектродный кабель

ТП

20

100

(компенсационный)

Унифицированный сигнал

100

100

Двухпроводная

постоянного тока

Унифицированный сигнал

напряжения постоянного

100

5

Двухпроводная

тока

ПРЕДУПРЕЖДЕНИЕ

На схемах подключения вместо номера входа (выхода) указывается X (например, Х-1).

35

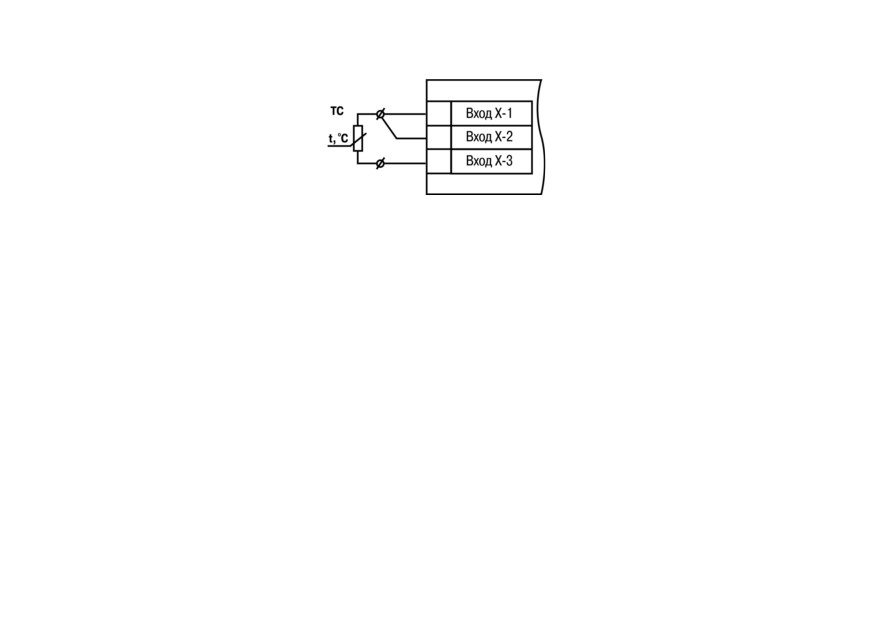

5.5.2 Подключение ТС по трехпроводной схеме

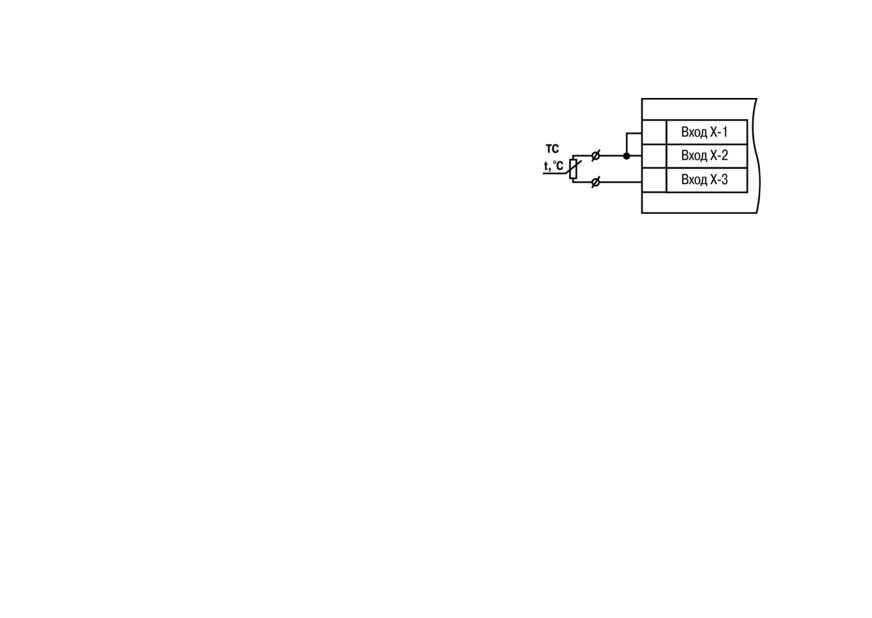

Рисунок 5.5 - Трехпроводная схема подключения ТС

В приборе используется трехпроводная схема подключения ТС.

Допускается соединение ТС с прибором по двухпроводной линии только с обязательным

выполнением определенных условий (см. раздел ниже).

5.5.3 Подключение ТС по двухпроводной схеме

Соединять ТС с прибором по двухпроводной схеме следует в случае невозможности

36

использования трехпроводной схемы, например, при установке прибора на объектах,

оборудованных ранее проложенными двухпроводными монтажными трассами.

Для компенсации паразитного сопротивления

проводов следует:

1. Перед началом работы установить перемычки

между контактами Вход Х-1 и Вход Х-2

клеммника прибора, а двухпроводную линию

подключить к контактам Вход Х-2 и Вход Х-3

соответственно.

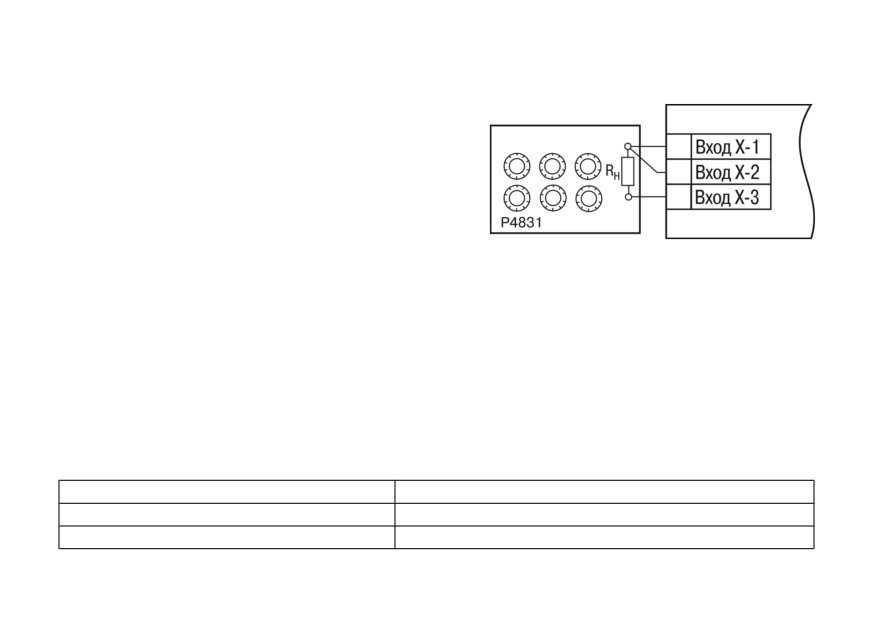

Рисунок 5.6 - Двухпроводная схема

2. Подключить к противоположным от прибора

подключения ТС

концам линии связи «термометр-прибор»

вместо ТС магазин сопротивлений с классом

точности не более 0,05 (например, Р4831).

3. Установить на магазине сопротивлений значение, равное сопротивлению ТС при

температуре 0 °С (в зависимости от типа датчика).

4. Подать на прибор питание.

5. Через 15-20 секунд по показаниям цифрового индикатора определить величину

отклонения температуры от 0 °С.

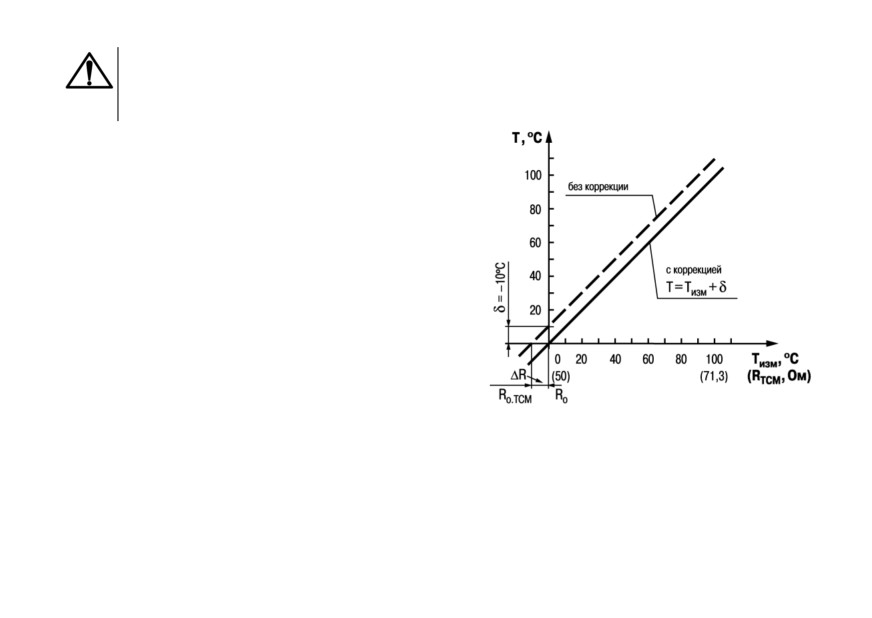

6. Ввести в память прибора значение коррекции сдвиг характеристики SH, равное по

величине показаниям прибора и взятое с противоположным знаком.

7. Перевести прибор в режим измерения температуры и убедиться, что его показания равны

0,0 ± 0,2 °С, чтобы проверить правильность задания коррекции.

8. Отключить питание прибора, отсоединить линию связи от магазина сопротивлений и

подключить ее к ТС.

37

5.5.4 Подключение ТП

ТП к прибору следует подключать с помощью

специальных компенсационных (термоэлектродных)

проводов, изготовленных из тех же самых

материалов, что и ТП. Допускается использовать

провода из металлов с термоэлектрическими

характеристиками, которые в диапазоне температур

от

0

до

100

° С аналогичны характеристикам

материалов

электродов

ТП.

Соединяя

компенсационные провода с ТП и прибором следует

соблюдать полярность. В случае нарушений

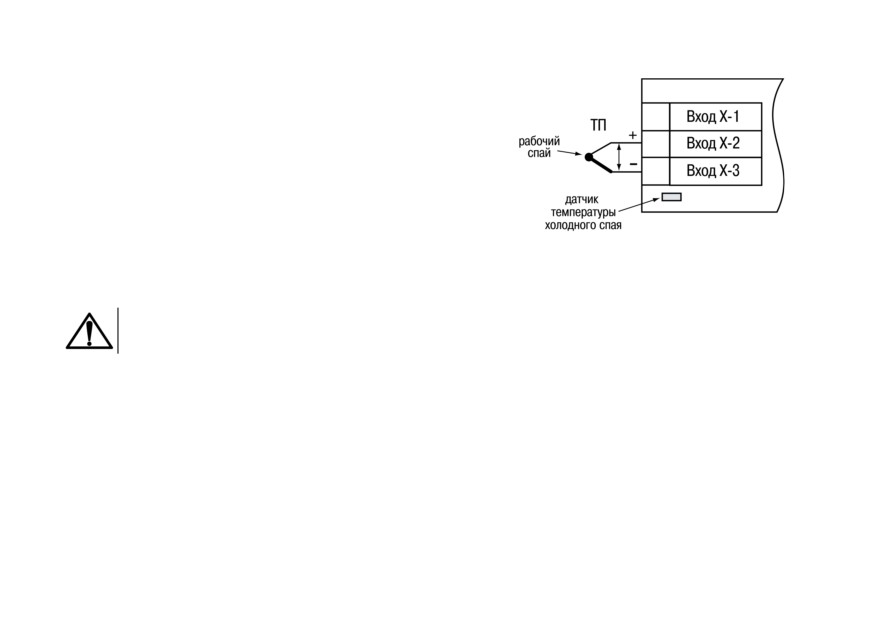

Рисунок 5.7 - Схема подключения

указанных условий могут возникать значительные

термопары

погрешности при измерении.

ВНИМАНИЕ

Рабочий спай ТП должен быть электрически изолирован от внешнего оборудования!

В приборе предусмотрена схема автоматической компенсации температуры свободных концов

ТП. Датчик температуры «холодного спая» установлен рядом с клеммником прибора.

5.5.5 Подключение аналоговых датчиков

Подключать датчики можно непосредственно к входным контактам прибора.

38

Рисунок 5.8 - Подключение датчиков с выходом в виде тока или напряжения

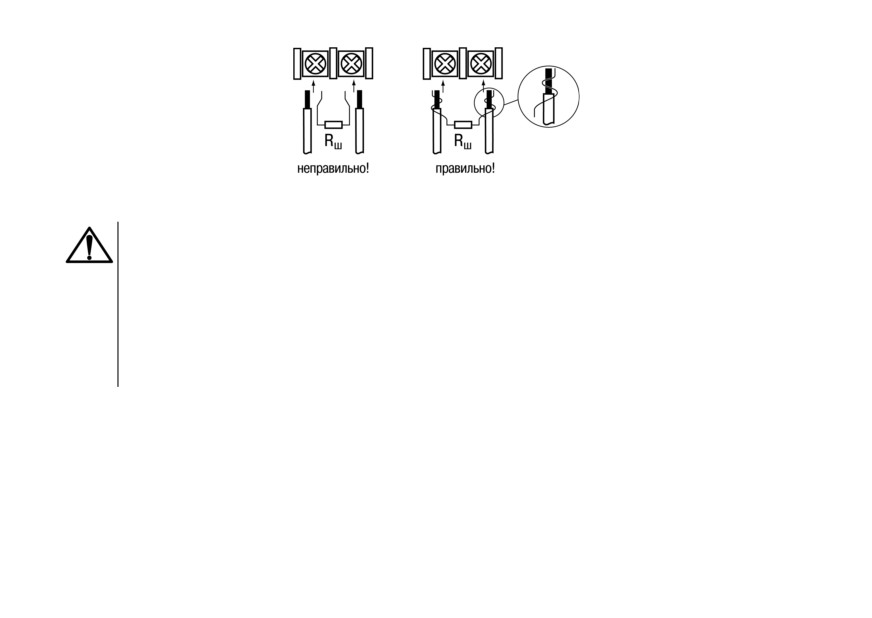

ВНИМАНИЕ

Подключать датчики с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0…20,0 мА)

следует только после установки шунтирующего резистора с сопротивлением 100 Ом

(допуск не более 0,1 %), который следует подсоединять в соответствии с рисунком 5.10.

Вывод резистора должен заводиться с той же стороны винтовой клеммы, что и провод от

датчика. В случае использования провода с сечением более 0,35 мм, конец провода и

вывод резистора следует скрутить или спаять.

Невыполнение этого требования может привести к пропаданию контакта между

выводом резистора и клеммы, что повлечет повреждение входа прибора!

39

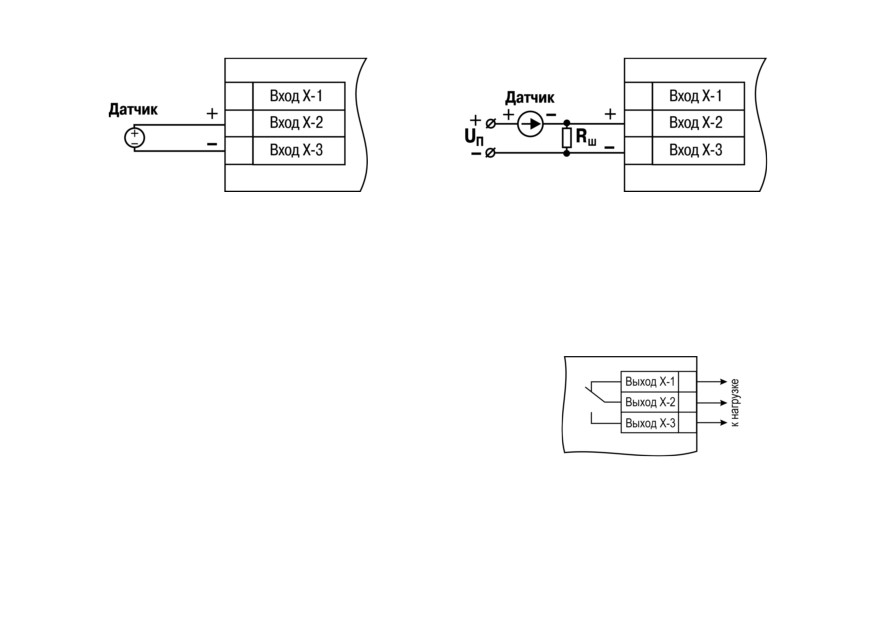

Рисунок 5.9 - Схема подключения

Рисунок 5.10 - Схема подключения

активного датчика с выходом в виде

пассивного датчика с токовым выходом

напряжения -50…50 мВ или 0...1 В

0...5 мА или 0(4)...20 мА Rш = 100 ± 0,1 Ом

5.6 Подключение нагрузки к ВУ

5.6.1 Подключение нагрузки к ВУ типа Р

Схема подключения нагрузки к ВУ типа Р приведена

на рисунке 5.11.

Рисунок 5.11 - Схема подключения

нагрузки к ВУ типа Р

40

5.6.2 Подключение нагрузки к ВУ типа К

Транзисторная оптопара применяется, как правило,

для управления низковольтным электромагнитным

или твердотельным реле (до 50 В постоянного тока).

Чтобы транзистор не вышел из строя из-за большого

тока самоиндукции, следует установить диод VD1

параллельно обмотке внешнего реле Р1.

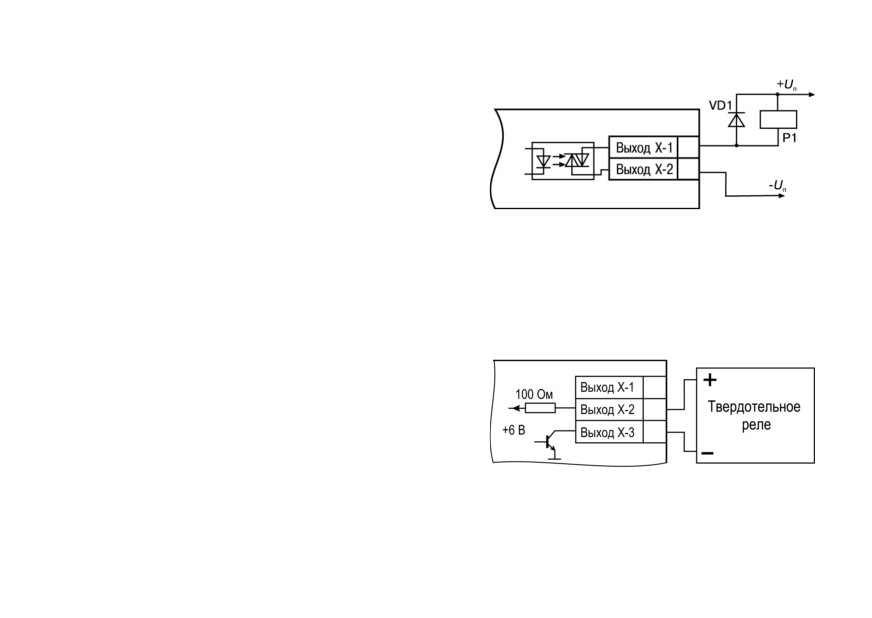

Рисунок 5.12 - Схема подключения

нагрузки к ВУ1 типа К

5.6.3 Подключение нагрузки к ВУ типа Т

Выход «Т» используется для подключения твердотельных реле, рассчитанных на управление

постоянным напряжением 4...6 В с током управления не более 100 мА.

Внутри выходного элемента устанавливается

ограничительный резистор Rогр номиналом 100 Ом.

Выход выполнен на основе транзисторного ключа n-

p-n-типа и имеет два состояния:

• 0...1 В — низкий логический уровень;

• 4...6 В — высокий логический уровень.

Рисунок 5.13 - Схема подключения

нагрузки к ВУ типа Т

41

ВНИМАНИЕ

Длина соединительного кабеля между прибором с выходом Т и твердотельным реле не

должна превышать 3 м.

5.6.4 Подключение нагрузки к ВУ типа С

Оптосимистор включается в цепь управления силового симистора через ограничивающий

резистор R1. Значение сопротивления резистора определяет величина тока управления

симистора.

Рисунок 5.14 - Схема подключения силового симистора к ВУ типа С

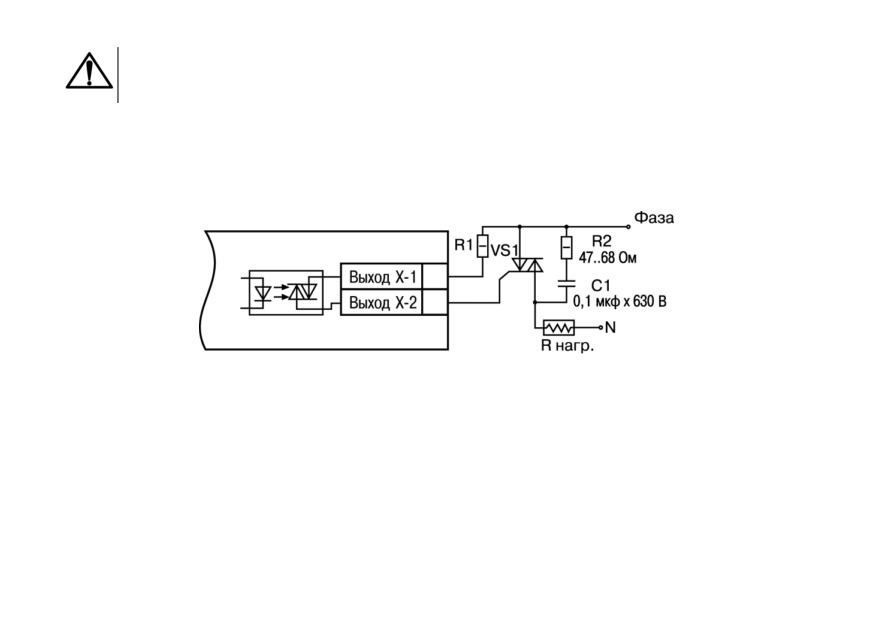

Оптосимистор может также управлять парой встречно-параллельно включенных тиристоров VS1

и VS2. Для предотвращения пробоя тиристоров из-за высоковольтных скачков напряжения в сети

к их выводам рекомендуется подключать фильтрующую RC-цепочку (R2C1).

42

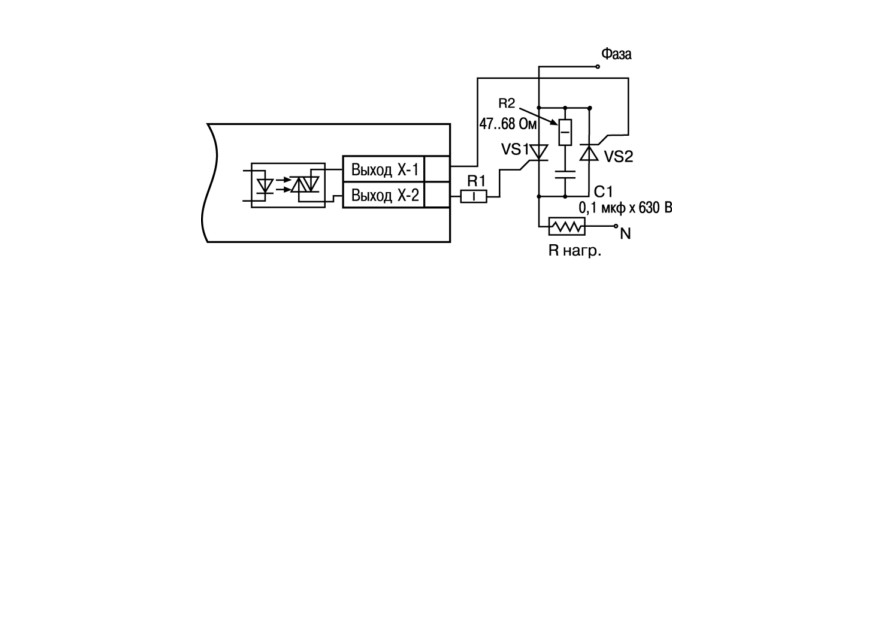

Рисунок 5.15 - Схема встречно-параллельного подключения двух тиристоров к ВУ типа С

5.6.5 Подключение нагрузки к ВУ типа С3

Три оптосимистора по рабочим параметрам аналогичны выходу С и предназначены для

управления трехфазной нагрузкой.

43

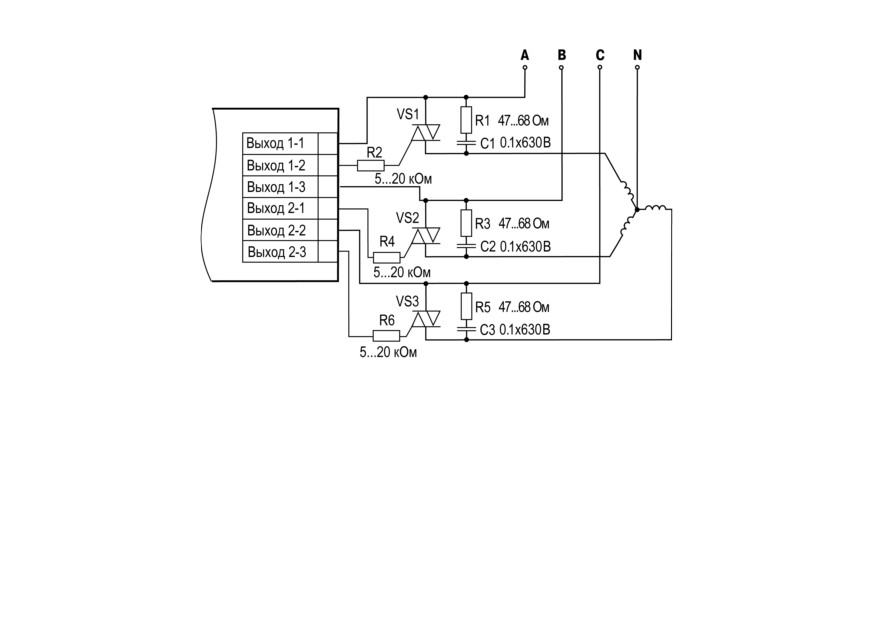

Рисунок 5.16 - Схема подключения силового симистора к ВУ типа С3

44

5.6.6 Подключение нагрузки к ВУ типа И

Для работы ЦАП «параметр — ток 4… 20 мА» используется внешний источник питания

постоянного тока.

Номинальное значение напряжения рассчитывается

следующим образом:

Uп.min = 10 В + 0,02 А ∙ Rн - минимальное допустимое

напряжение источника питания, В,

Uп. max = Uп. min + 2,5 В - максимальное допустимое

напряжение источника питания, В,

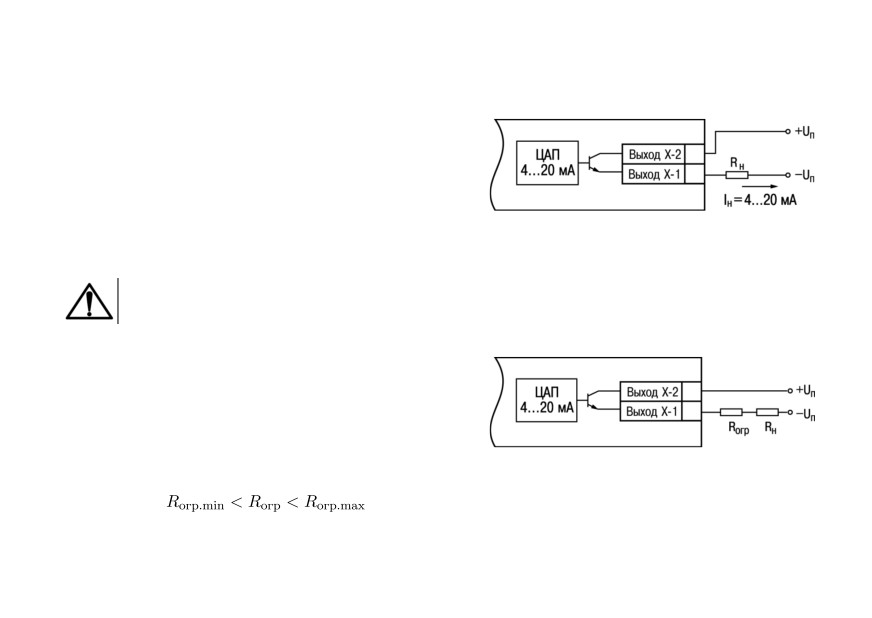

Рисунок 5.17 - Подключение к ВУ типа

И

где Rн - сопротивление нагрузки ЦАП, Ом.

ВНИМАНИЕ

Внешний источник питания и прибор рекомендуется подключать к одной питающей сети.

Если по какой-либо причине напряжение источника

питания ЦАП превышает расчетное значение Uп. max,

то последовательно с нагрузкой необходимо

включить ограничительный резистор Rогр.

Сопротивление Rогр рассчитывается по формулам:

Рисунок 5.18 - Подключение к ВУ типа

И с ограничивающим резистором

(5.1)

45

(5.2)

(5.3)

где Rогр - номинальное значение ограничительного резистора, кОм;

Rогр.min - минимально допустимое значение ограничительного резистора, кОм;

Rогр.max - максимально допустимое значение ограничительного резистора, кОм;

Iцап.max - максимальный выходной ток ЦАП, мА.

ВНИМАНИЕ

Напряжение источника питания ЦАП не должно превышать 36 В.

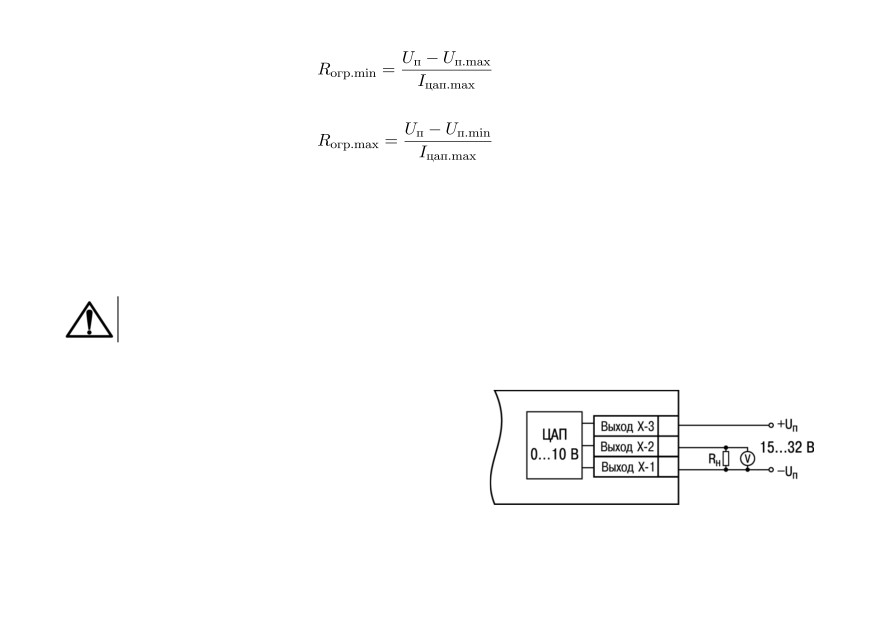

5.6.7 Подключение нагрузки к ВУ типа У

Для работы с нагрузкой ВУ типа У следует

подключить к внешнему источнику питания

постоянного тока с напряжением Uп в диапазоне от

15 до 32 В.

Сопротивление нагрузки RН, подключаемой к ЦАП,

должно быть не менее 2 кОм.

Рисунок 5.19 - Схема подключения

нагрузки к ВУ типа У

46

ВНИМАНИЕ

Напряжение источника питания ЦАП не должно превышать 36 В.

6 Эксплуатация

6.1 Принцип работы

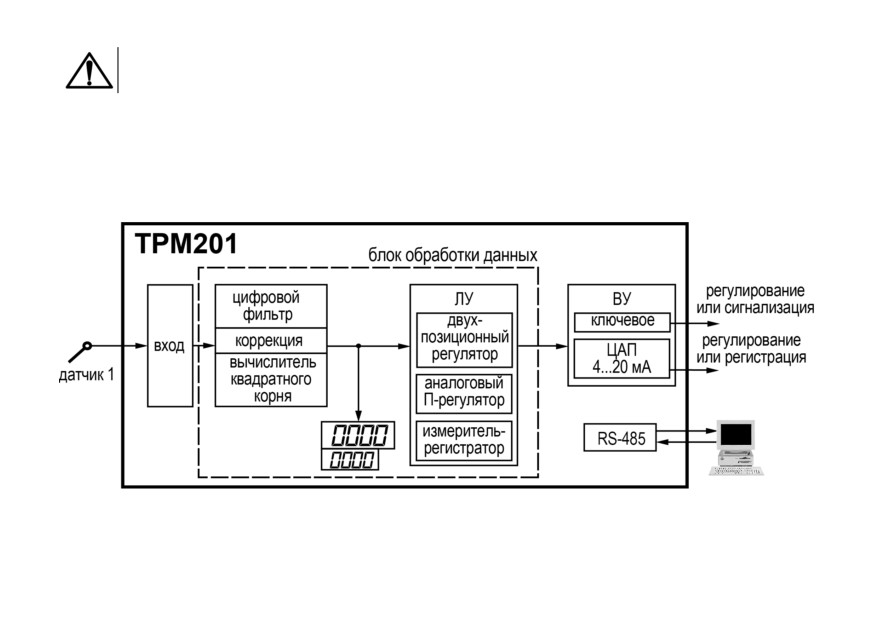

Функциональная схема прибора приведена на рисунке 6.1.

Рисунок 6.1 - Функциональная схема прибора

47

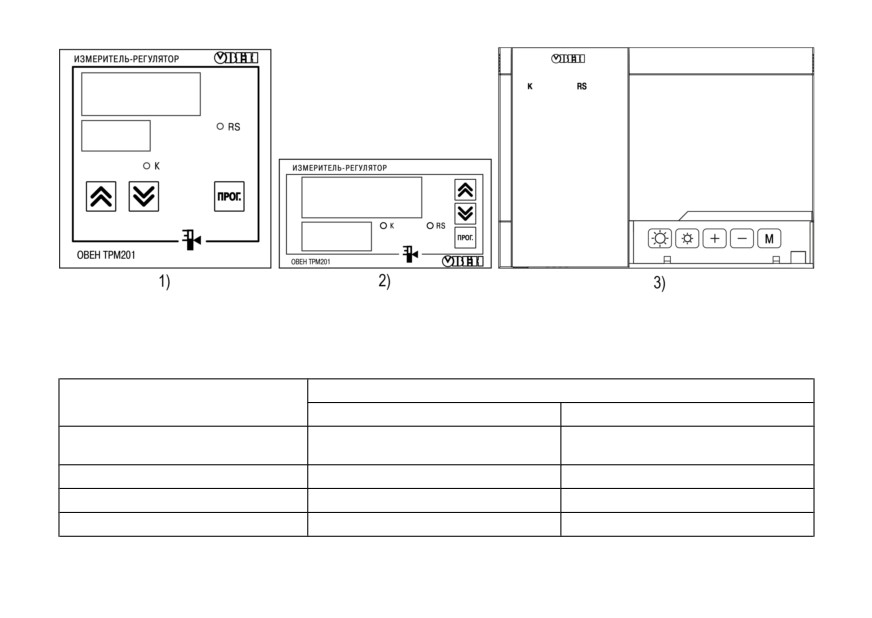

Рисунок 6.2 - Лицевая панель прибора для корпусов: 1) настенного Н и щитового Щ1

крепления, 2) щитового Щ2, 3) настенного Н2

Таблица 6.1 - Назначение ЦИ

Режим эксплуатации

Отображаемая информация

прибора

Верхний индикатор

Нижний индикатор

Работа

Текущее значение измеряемой

Значение уставки

величины

Настройка

Название параметра настройки

Значение параметра настройки

Меню

Надпись «MENU»

Название группы параметров

Авария

Обозначение ошибки

Значение уставки

49

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

RS

Включается на 1 с

Передача данных компьютеру по RS-485

К

Светится

ВУ в состоянии ВКЛЮЧЕНО (только для ВУ

дискретного типа)

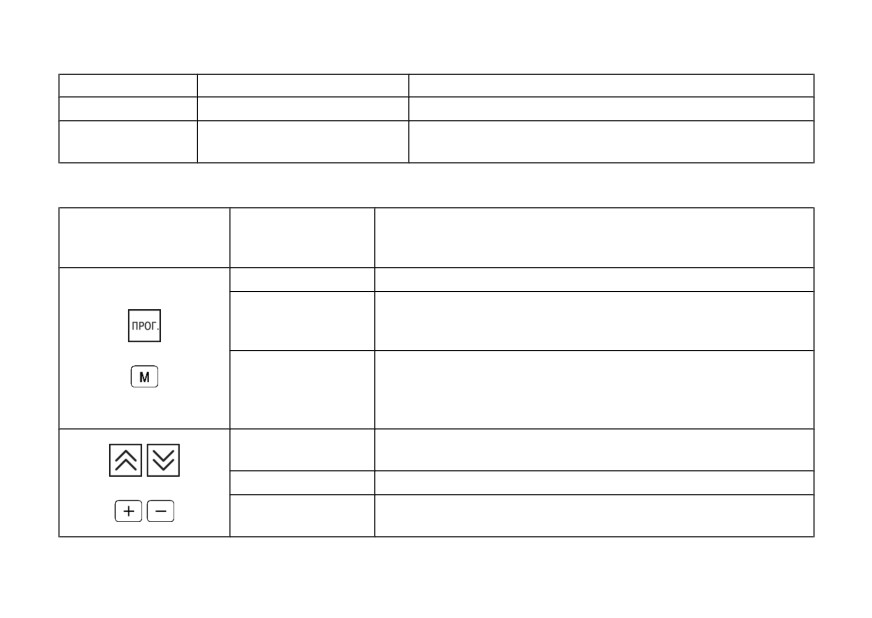

Таблица 6.3 - Назначение кнопок

Режим

Кнопка

эксплуатации

Назначение

прибора

Работа

Вход в меню (нажатие > 3 с)

Меню

Переход к настройке первого параметра группы.

Если отображается группа LVOP (LVOP), то происходит

выход из меню

для Н2:

Настройка

Краткое нажатие:

• переход к следующему параметру группы;

нажатие > 3 с:

• выход в меню к названию группы

Работа

Увеличение/уменьшение значения уставки на нижнем

индикаторе

Меню

Выбор группы параметров

для Н2:

Настройка

Увеличение/уменьшение значения параметра (для

изменения с ускорением зажать кнопку)

50

Продолжение таблицы 6.3

Режим

Кнопка

эксплуатации

Назначение

прибора

Увеличение/уменьшение яркости свечения

Для Н2:

индикаторов

Комбинации кнопок для входа в специальные режимы

Переход к установке кода доступа

+

+

Для Н2:

+

+

6.3 Включение и работа

Во время включения питания прибора на 2 секунды светятся все индикаторы. Затем на верхнем

цифровом индикаторе отображается входная величина, на нижнем индикаторе — значение

уставки.

В ходе работы прибор управляет внешними исполнительными устройствами в соответствии с

заданным режимом работы ЛУ.

Визуальный контроль за работой выходного устройства можно осуществлять по светодиоду К,

расположенному на лицевой панели прибора.

Для ВУ дискретного типа засветка светодиода сигнализирует о переводе соответствующего ЛУ и

связанного с ним ВУ в состояние «ВКЛЮЧЕНО», а погасание - в состояние «ОТКЛЮЧЕНО».

51

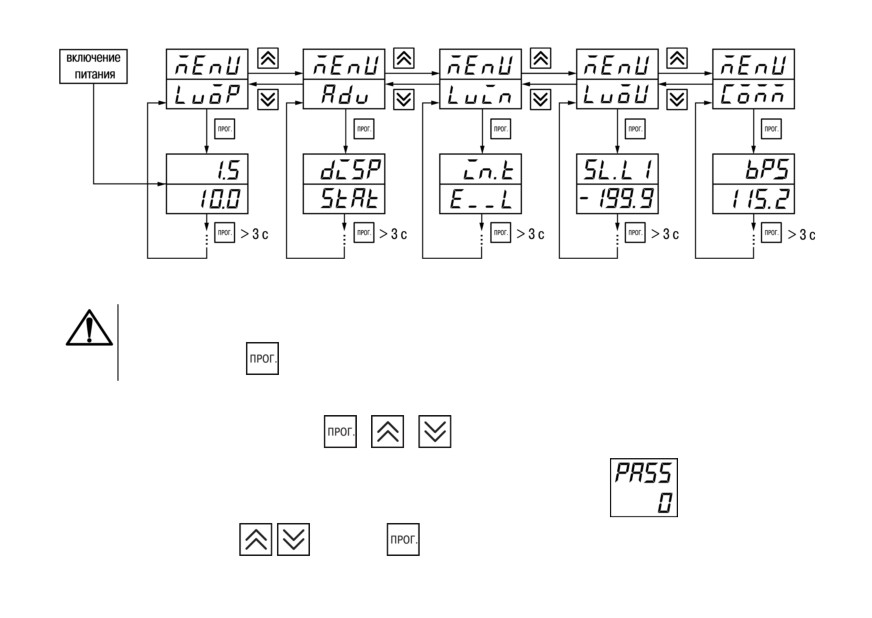

Рисунок 7.1 - Навигация в меню настройки

ВНИМАНИЕ

Новое значение параметра записывается в память только после кратковременного

нажатия кнопки

, т. е. в случае перехода к следующему параметру.

В приборе существует группа служебных параметров. Для перехода в группу следует:

1. Нажать комбинацию кнопок

+

+

и удерживать не менее 3 секунд.

2. После того, как на цифровом индикаторе высветится сообщение

, ввести код 100 с

помощью кнопок

и нажать

54

Прибор автоматически возвращается из режима настройки к индикации измеряемых величин

через время, установленное в параметре rESt. При установке rESt = OFF для возврата к

индикации измеряемой величины следует:

1. Кнопками

и

выбрать группу LVOP.

2. Нажать кнопку

7.2 Установка параметров входа

Параметры входа прибора настраиваются в меню LUin.

7.2.1 Код типа датчика

Код типа датчика настраивается в параметре in. t. Перечень кодов приведен в Приложении

Настраиваемые параметры .

7.2.2 Установка точности вывода температуры

В случае использования ТС и ТП можно установить желаемую точность отображения

измеренной температуры на цифровом индикаторе. Для этого следует задать параметр dPT.

ПРЕДУПРЕЖДЕНИЕ

В случае использования датчиков с унифицированным сигналом этот параметр

недоступен для настройки.

55

Во время работы с температурами выше 1000 ° С рекомендуется устанавливать значение

параметра равное 0, с температурами ниже 1000 ° С - равное 1 (отображение значения

температуры на индикаторе с точностью до 0,1 °С).

ПРЕДУПРЕЖДЕНИЕ

При вычислении разности T = (T1 - T2) при различных значениях dPt1 и dPt2, значение T

отображается с точностью, определенной в параметре dPt1.

7.2.3 Установка диапазона измерения

В случае использования датчиков с унифицированным выходным сигналом тока или напряжения

следует провести настройку диапазона измерения, задав значения параметров:

• dP - положение десятичной точки;

• in.L - нижняя граница диапазона измерения;

• in.H - верхняя граница диапазона измерения.

Диапазон измерения задается в соответствии с диапазоном работы применяемого датчика.

Прибор осуществляет линейное преобразование входной величины в реальную физическую

величину в соответствии с заданным диапазоном измерения по формуле:

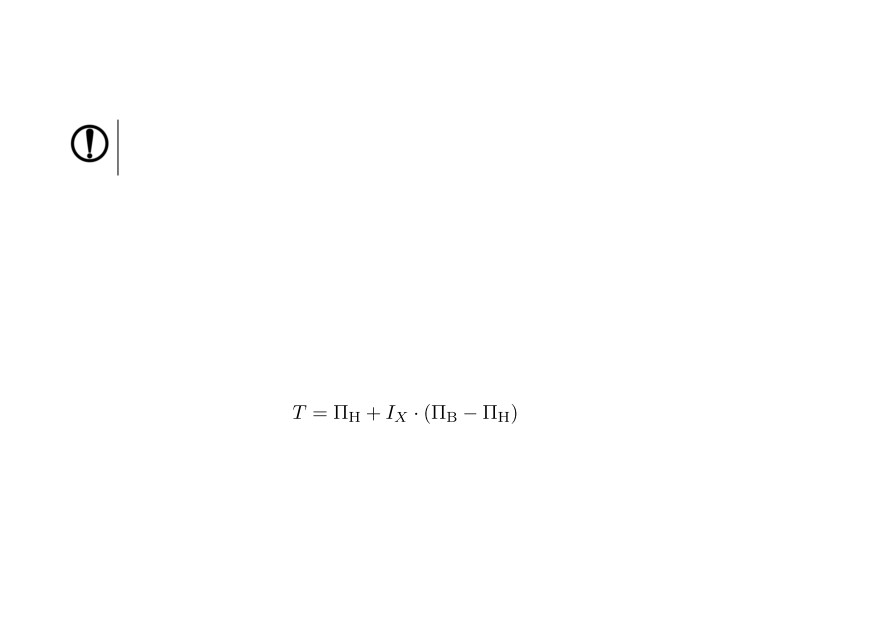

(7.1)

при любых соотношениях ПВ и ПН, где IX - значение сигнала с датчика в относительных единицах

диапазона от 0 до 1,000;

ПН - заданное значение нижней границы диапазона измерения (in.L);

ПВ - заданное значение верхней границы диапазона измерения (in.H).

56

умолчанию dP

=

1, и наоборот, значение положения десятичной точки автоматически

изменяется, что может привести к изменению значения уставки и других параметров, имеющих

одни и те же единицы измерения, что и измеряемая величина.

ПРЕДУПРЕЖДЕНИЕ

Для получения более высокой разрешающей способности следует устанавливать

большее значение dP. Например, при использовании датчика давления с диапазоном 0-

15 атмосфер и выходным сигналом тока 0...20 мА наилучшие результаты могут быть

получены со следующими значениями параметров: in.L = 0,00 и in.H = 15,00 при dP = 2.

7.2.4 Вычисление квадратного корня

Для включения вычисления квадратного корня следует установить значение ON в параметр SQR.

Для работы с датчиками, унифицированный выходной сигнал которых пропорционален квадрату

измеряемой величины, используется функция вычисления квадратного корня, которая

включается программным путем.

Вычисление квадратного корня с учетом настроек масштабирования происходит по формуле:

(7.2)

где IX - значение сигнала с датчика в относительных единицах диапазона от 0 до 1,000;

ПН - заданное нижнее значение границы диапазона измерения (in.L);

ПВ - заданное верхнее значение границы диапазона измерения (in.H).

58

ВНИМАНИЕ

В случае подключения ТС по двухпроводной схеме следует выполнять коррекцию сдвиг

характеристики в обязательном порядке. Определение значения параметра сдвиг

характеристики производится по методике, приведенной в разделе 5.5.3.

Сдвиг характеристики применяется:

• для компенсации погрешностей, вносимых

сопротивлением подводящих проводов в случае

использования двухпроводной схемы

подключения ТС;

• в случае отклонения у ТС значения R0.

Такая коррекция осуществляется путем прибавления

к измеренной величине значения δ.

Значение δ задается параметром SH.

Пример сдвига характеристики для датчика

TCM (Cu50) графически представлен на рисунке 7.2.

Параметр SH допускается изменять в диапазоне от

минус 50,0 до +50,0 °С для температурных датчиков

Рисунок 7.2 - Коррекция «сдвиг

характеристики»

60

(ТС и ТП), от минус 500 до +500 ° С — для датчиков с унифицированным сигналом тока или

напряжения.

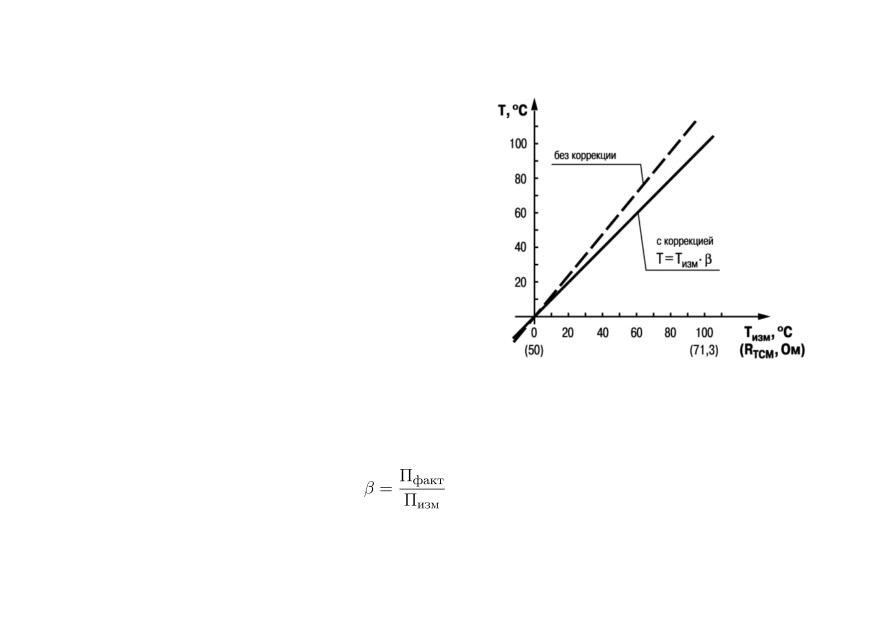

Изменение наклона характеристики осуществляется

путем умножения измеренной (и скорректированной

«сдвигом», если эта коррекция необходима)

величины на поправочный коэффициент β. Значение

β задается параметром KU.

Пример изменения наклона измерительной

характеристики графически представлен на

рисунке 7.3.

Данный вид коррекции используется, как правило,

для компенсации погрешностей самих датчиков

(например, в случае отклонения у ТС параметра α от

стандартного

значения)

или погрешностей,

связанных

с

разбросом

сопротивлений

шунтирующих резисторов

(при

работе с

преобразователями, выходным сигналом которых

Рисунок 7.3 - Коррекция «наклон

является ток).

характеристики»

Значение поправочного коэффициента β задается в

безразмерных единицах в диапазоне от 0,500 до

2,000 и перед установкой определяется по формуле:

(7.3)

где Пфакт - фактическое значение контролируемой входной величины;

61

значение равное (Ti-1 + Fb), а полоса фильтра удваивается.

Таким образом, характеристика

сглаживается.

Малая ширина полосы фильтра приводит к

замедлению реакции прибора на быстрое изменение

входной величины. Поэтому при низком уровне

помех или при работе с быстро меняющимися

процессами рекомендуется увеличить значение

параметра или отключить действие полосы фильтра,

установив в параметре Fb = 0. В случае высокого

уровня помех следует уменьшить значение

параметра для устранения их влияния на работу

прибора.

Цифровой

фильтр

устраняет

шумовые

составляющие

сигнала,

осуществляя

его

экспоненциальное

сглаживание.

Основной

характеристикой

экспоненциального

фильтра

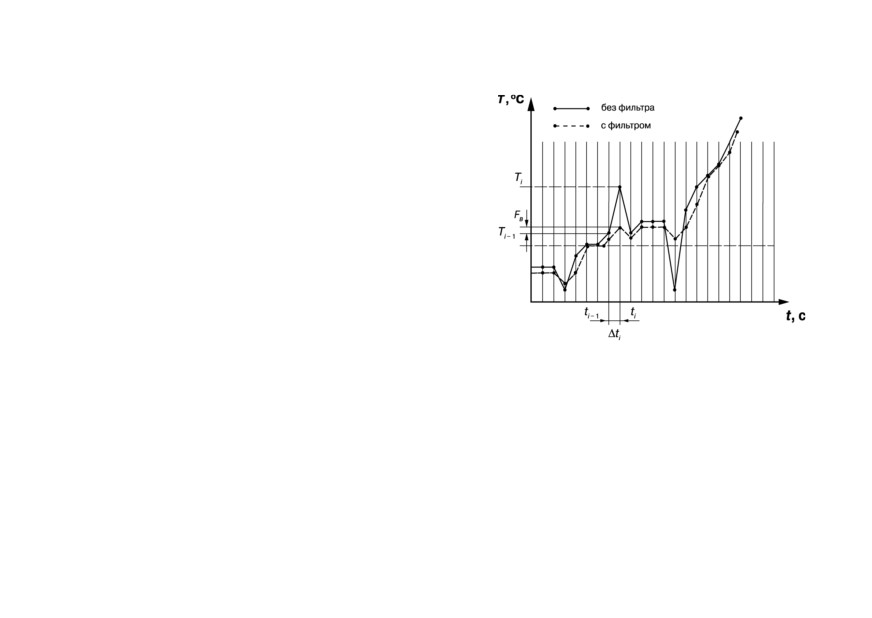

Рисунок 7.4 - Сглаживание единичных

является tф

- постоянная времени цифрового

помех в зависимости от ширины

фильтра. Параметр inF

- интервал, в течение

полосы цифрового фильтра

которого сигнал достигает 0,63 от значения каждого

измерения Ti.

63

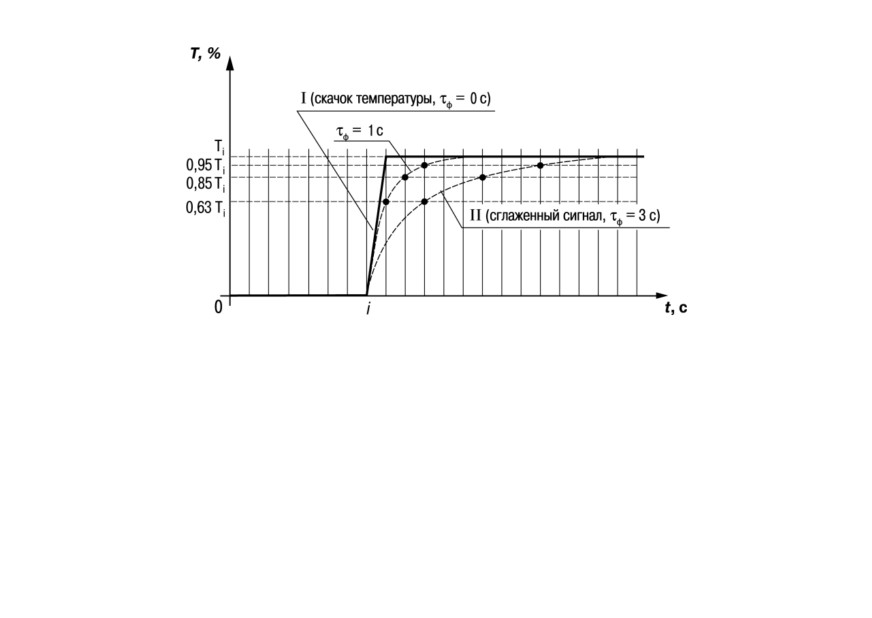

Рисунок 7.5 - Экспоненциальное сглаживание в зависимости от постоянной времени

цифрового фильтра

Уменьшение значения tф приводит к ускорению реакции прибора на скачкообразные изменения

температуры, но снижает его помехозащищенность. Увеличение tф повышает инерционность

прибора и значительно подавляет шумы.

7.3 Установка параметров ЛУ

Параметры ЛУ настраиваются в меню LVOU.

64

ЛУ может работать в следующих режимах:

• двухпозиционное регулирование - для дискретных ВУ;

• П-регулятор - для аналоговых ВУ;

• регистратор - для аналоговых ВУ.

Режим ЛУ задается в параметре dAC . Для ЛУ аналогового типа могут быть настроены режимы:

• O - П-регулятор,

• PV - регистратор.

7.3.1 Настройка диапазона регистрации

Во время работы в режиме регистратора ЛУ сравнивает входную величину с заданными

значениями и выдает на соответствующее выходное устройство аналоговый сигнал в виде тока

4...20 мА, который можно подавать на самописец или другое регистрирующее устройство.

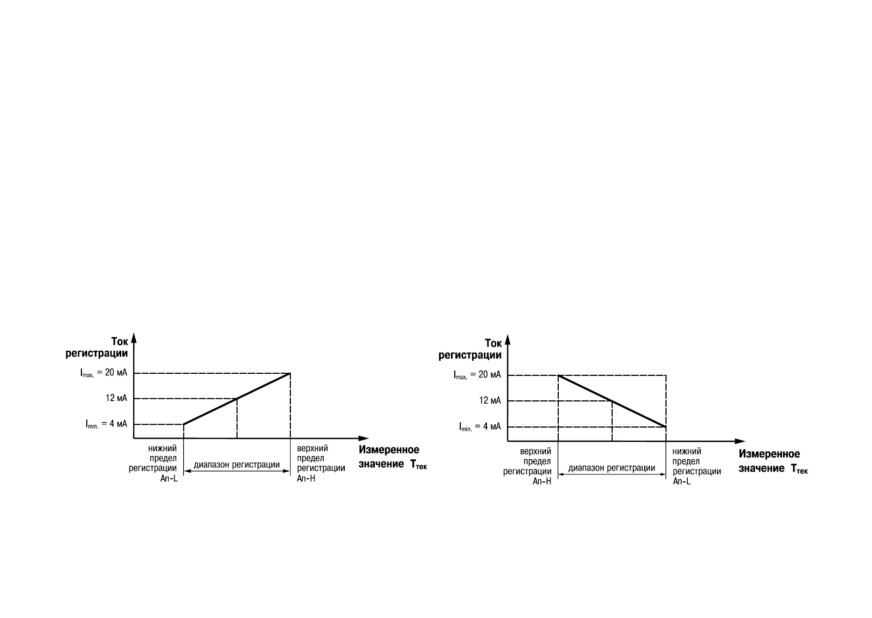

Рисунок 7.6 - Настройка диапазона в случае

Рисунок 7.7 - Настройка диапазона в случае

An.L < An.H

An.L > An.H

65

ВНИМАНИЕ

Для каждого датчика прибор хранит свое значение полосы пропорциональности П-

регулятора, поэтому при изменении типа датчика на входе ЛУ в некоторых случаях

следует вновь установить значение в параметре XP.

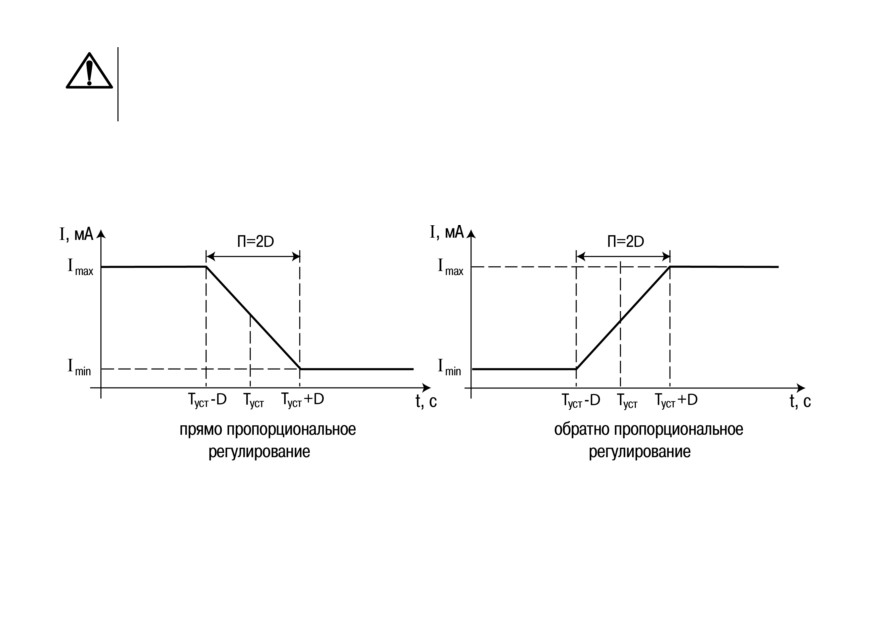

Выходной сигнал формируется в соответствии с установленной в параметре CtL характеристикой

регулятора:

• HEaT — по прямо пропорциональному закону («нагреватель»);

• COOL — по обратно пропорциональному закону регулирования («охладитель»).

Рисунок 7.8 - Виды регулирования

67

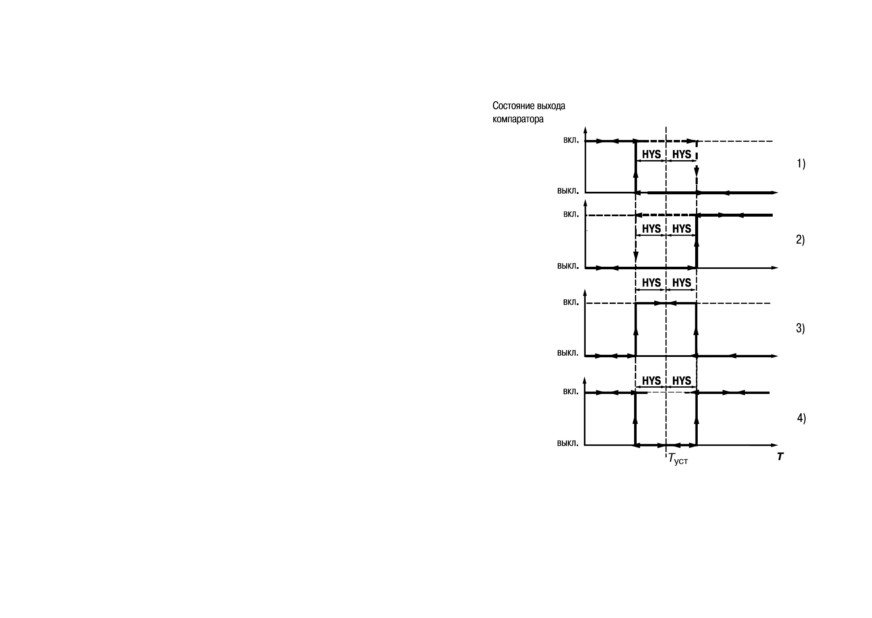

Во время работы в режиме двухпозиционного регулирования

ЛУ работает

по

одному

из

представленных на рисунке 7.9 типов логики:

• тип логики 1 (обратное управление)

применяется для управления работой

нагревателя (например, ТЭН) или сигнализации

того, что значение текущего измерения Ттек

меньше уставки Туст. Выходное устройство,

подключенное к ЛУ, первоначально включается

при значениях Ттек < (Туст - HYS), выключается

при Ттек > (Туст + HYS) и вновь включается при

Ттек < (Туст - HYS), осуществляя тем самым

двухпозиционное регулирование по уставке Туст

с гистерезисом ± HYS;

• тип логики 2 (прямое управление) применяется

для управления работой охладителя (например,

вентилятора) или сигнализации о превышении

значения уставки. Выходное устройство

первоначально включается при значениях

Ттек > (Туст + HYS), выключается при Ттек < (Туст -

HYS);

• тип логики 3 (П-образная) применяется для

сигнализации о том, что контролируемая

величина находится в заданном диапазоне.

Рисунок 7.9

- Типы логики работы

Выходное устройство включается при

регулятора

(Туст - HYS) < Ттек < (Туст + HYS);

69

• тип логики 4 (U-образная) применяется для сигнализации о том, что контролируемая

величина находится вне заданного диапазона. Выходное устройство включается при

Ттек < (Туст - HYS) и Ттек > (Туст + HYS).

Задание уставки (Туст) и гистерезиса (HYS) производится назначением параметров

регулирования прибора.

Для ЛУ, работающих в режиме двухпозиционного регулирования, может быть задано время

задержки включения и время задержки выключения.

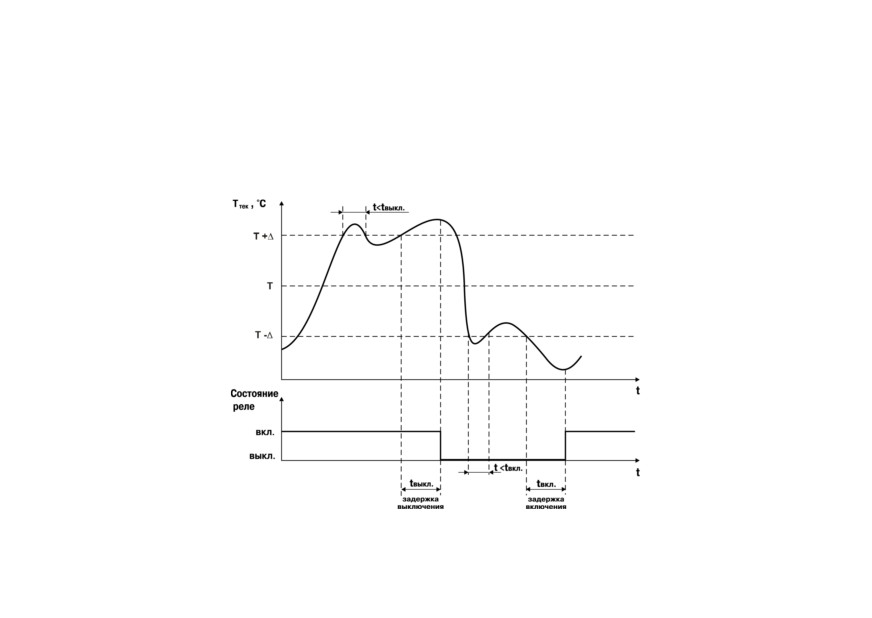

Рисунок 7.10 - Работа с задержками и удержанием

70

Для ЛУ может быть задано минимальное время удержания выхода в замкнутом и разомкнутом

состояниях. ЛУ удерживает выход в соответствующем состоянии в течение заданного времени,

даже если по логике работы устройства сравнения требуется переключение.

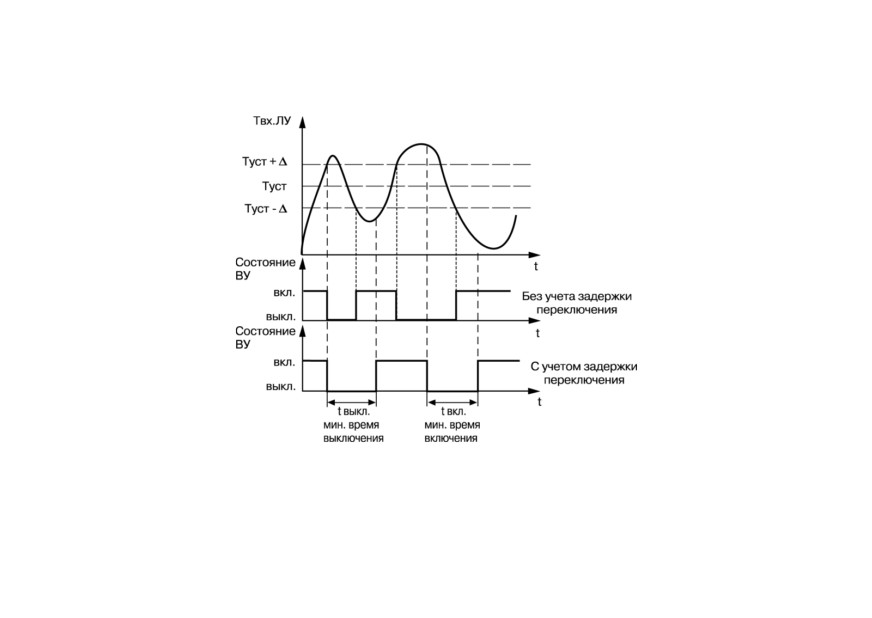

Рисунок 7.11 - Работа с задержкой переключения

7.4 Установка параметров процесса регулирования

Параметры процесса регулирования настраиваются в меню LVOU.

71

Настройка производится с помощью параметров:

• SP - значение уставки регулятора;

• SL.L - нижняя граница значения уставки;

• SL.H - верхняя граница значения уставки.

Значение SP ограничивается значениями, заданными в параметрах SL.L и SL.H .

Параметры SL. L и SL. H могут принимать значения только в границах диапазона измерения для

используемого датчика.

ПРЕДУПРЕЖДЕНИЕ

Для ТП, у которых верхняя граница диапазона измерения превышает 1000 °С,

параметры SP, SL.L, SL.H, An.L, An.H могут иметь значения более 1000 °С. В этом случае эти

значения выводятся на нижний индикатор без младшего разряда, на индикаторе

отображается целое значение с засвеченной точкой в последнем разряде [1 0 0 0 .].

Точка означает, что число имеет дробную часть.

Для отображения и редактирования десятых долей следует одновременно нажать кнопки

+

, после чего на индикаторе отобразится [- - - . 0 ].

Изменение десятых долей осуществляется - кнопками

и

Для возврата к редактированию целой части следует одновременно нажать кнопки

+

72

7.6 Настройка обмена данными через интерфейс RS-485

Настройка обмена данными осуществляется параметрами группы COMM:

• PROT - протокол обмена данными (ОВЕН, ModBus-RTU, ModBus-ASCII);

• bPS - скорость обмена в сети, допустимые значения - 2400, 4800, 9600, 14400 19200, 28800,

38400, 57600, 115200 бит/с;

• Addr - базовый адрес прибора, диапазон значений:

- 0…255 при Prot = OWEN и A.LEN = 8;

- 0…2047 при Prot = OWEN и A.LEN = 11;

- 1…247 при Prot = M.RTU или M.ASC.

• A.Len - длина сетевого адреса (8 или 11 бит);

• rSdL - задержка ответа прибора по RS-485 (1-45 мс).

Значения параметров обмена, которые не отображаются на цифровом индикаторе, т. к. их нельзя

изменить вручную, перечислены в таблице 7.1.

Таблица 7.1 - Фиксированные параметры обмена данными

Параметр

Имя

Протокол

ОВЕН

ModBus RTU

ModBus ASCII

Количество стоп-

Sbit

1

2

2

бит

Длина слова

LEn

8 бит

8 бит

7 бит

данных

Контроль

PrtY

нет

нет

нет

четности

74

7.6.2 Работа с параметрами по протоколу ModBus

Во время работы по протоколу ModBus возможно выполнение функций, перечисленных в

таблице 7.2.

Перечень регистров оперативных параметров прибора представлен в таблице 7.3.

Регистр STAT — регистр статуса, который показывает текущее состояние прибора, например,

наличие ошибки на входе, срабатывание ВУ, текущий режим управления (автоматический или

дистанционный).

Полный перечень регистров ModBus, описание битов STAT и типов данных приведен в

документе «Краткая инструкция по работе с измерителем-регулятором одноканальным

ТРМ201 по интерфейсу RS-485».

Таблица 7.2 - Перечень поддерживаемых функций Modbus

Функция (hex)

Действие

Примечание

03

Получение текущего значения

—

одного или нескольких

регистров

10

Запись значений в несколько

Устанавливается ограничение

регистров

на запись только одного

регистра

08

Диагностика. Получение

Поддерживается только код 00

данных о состоянии линии

- Вернуть запрос, который

связи.

используется для проверки

соединения между Master и

Slave

76

Таблица 7.3 - Перечень оперативных параметров Modbus

Параметр

Назначение

Адрес Modbus (hex)

Тип данных

Имя ОВЕН

STAT

Регистр статуса

0x0000

binary

0x1008

binary

PV

Измеренная величина

0x0001

Signed Int16

0x1009; 0x100A

Float32

SP

Уставка регулятора

0x0005

Signed Int16

0x1011; 0x1012

Float32

7.7 Защита от несанкционированного доступа

Для защиты настраиваемых параметров от нежелательных изменений существуют три

параметра секретности OAPt, WtPt и EdPt, работающих по схеме «ИЛИ».

Доступ к этим параметрам осуществляется через код доступа PASS = 100.

ПРЕДУПРЕЖДЕНИЕ

Независимо от значений параметров OAPt и WtPt параметры прибора могут быть

изменены с помощью управляющего устройства в сети RS-485 (компьютера).

7.7.1 Защита параметров от просмотра

В случае запрета на просмотр параметров с лицевой панели, они не будут отображаться на

индикаторе. Для запрета просмотра определенных настраиваемых параметров или их групп

следует задать соответствующее значение параметра OAPt.

77

2. Одновременно удерживая кнопки

и

, включить питание прибора.

3. В случае появления на верхнем индикаторе [- - - -] отпустить кнопки.

Заводские установки восстановлены.

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать

требования безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

8.2 Юстировка

ВНИМАНИЕ

Необходимость проведения юстировки определяется по результатам поверки прибора

только квалифицированными специалистами метрологических служб, осуществляющих

эту поверку.

Юстировка прибора заключается в проведении ряда операций, обеспечивающих восстановление

его метрологических характеристик в случае их изменения в ходе длительной эксплуатации

прибора.

79

Методика юстировки зависит от типа используемого датчика.

Для проведения юстировки на вход прибора подается эталонный сигнал.

Во время юстировки прибор вычисляет соотношения между поступившими входными сигналами

и сигналами соответствующих опорных точек схемы. Вычисленные соотношения (коэффициенты

юстировки) записываются в энергонезависимую память и используются в дальнейшем для

вычисления входных величин.

8.2.1 Вычисление коэффициентов юстировки

Вычисление коэффициентов юстировки производится в случае изменения значений

настраиваемых параметров в группе CALB.

Для проведения юстировки следует:

1. Нажать одновременно

+

+

и удерживать до появления PASS.

2. Установить код 104. Нажать

3. На индикаторе отобразится параметр «Юстировка наклона измерительной

характеристики» CLBD и его значение по умолчанию STOP.

4. Установить значение выбранного параметра в rUn (запуск юстировки) и нажать

80

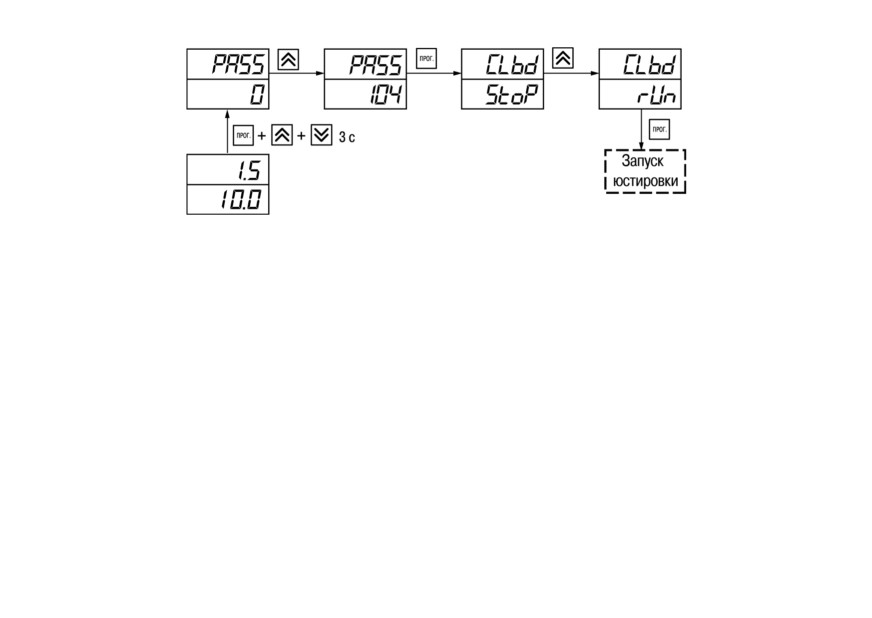

Рисунок 8.1 - Запуск юстировки

В течение 2 секунд прибор производит измерение эталонных сигналов, подключенных к входу.

На индикаторе значение параметра CLbd отобразится как:

• STOP — получен правильный результат юстировки;

• ERCL — ошибка юстировки.

Возможные причины ошибки юстировки:

• неправильное подключение источника эталонного сигнала к прибору;

• неправильное значение эталонного сигнала;

• неисправность прибора.

После устранения причины ошибки следует повторить юстировку.

81

8.2.2 Юстировка прибора для работы с ТС

Для проведения юстировки следует:

1. Подключить к входу прибора вместо датчика

магазин сопротивлений типа Р4831 (или

подобный ему с классом точности не более

0,05). Соединение прибора с магазином

следует производить по трехпроводной схеме

подключения. Сопротивления проводов линии

должны отличаться не более чем на 0,05 %.

2. Включить питание прибора и установить код

датчика в параметре in.t , соответствующий

Рисунок 8.2

- Схема подключения при

используемому типу датчика.

юстировке ТС

3. Установить на магазине значение

сопротивления в соответствии с таблицей 8.1.

4. Перевести прибор в режим измерения входной величины.

5. Через 5-10 секунд проконтролировать показания прибора. Эти показания должны быть

равны (0,0 ± 0,2) °С.

Если абсолютная погрешность измерения в этой точке превышает 0,2 ° С, следует вычислить

коэффициенты юстировки. Затем проверить результаты юстировки. Показания верхнего ЦИ

должны быть равны (0,0 ± 0,2) °С.

Таблица 8.1 - Эталонные сигналы

Тип датчика

Значение сигнала Rн, Ом

ТСМ100, ТСП100

100

ТСМ50, ТСП50

50

82

Продолжение таблицы 8.1

Тип датчика

Значение сигнала Rн, Ом

ТСМ гр. 23

53

ТСП гр. 21

46

8.2.3 Юстировка прибора для работы с ТП

Для проведения юстировки следует:

1. Подключить к входу прибора вместо датчика дифференциальный вольтметр В1-12 в

режиме калибратора напряжения или аналогичный ему источник эталонного напряжения с

классом точности не более 0,05.

Рисунок 8.3 - Подключение калибратора тока

2. Включить питание прибора и установить код датчика в параметре in.t , соответствующий

используемому типу датчика.

3. Установить на выходе вольтметра В1-12 напряжение, соответствующее типу

используемого датчика, см. таблицу 8.2.

83

ВНИМАНИЕ

Выходное напряжение калибратора должно оставаться неизменным в процессе

выполнения юстировки и проверки результатов юстировки.

4. Выключить схему компенсации температуры свободных концов, установив в параметре

WXC значение OFF. Параметр отключения схемы компенсации температуры свободных

концов ТП WXC находится в группе параметров юстировки. Доступ к группе осуществляется

через код 104.

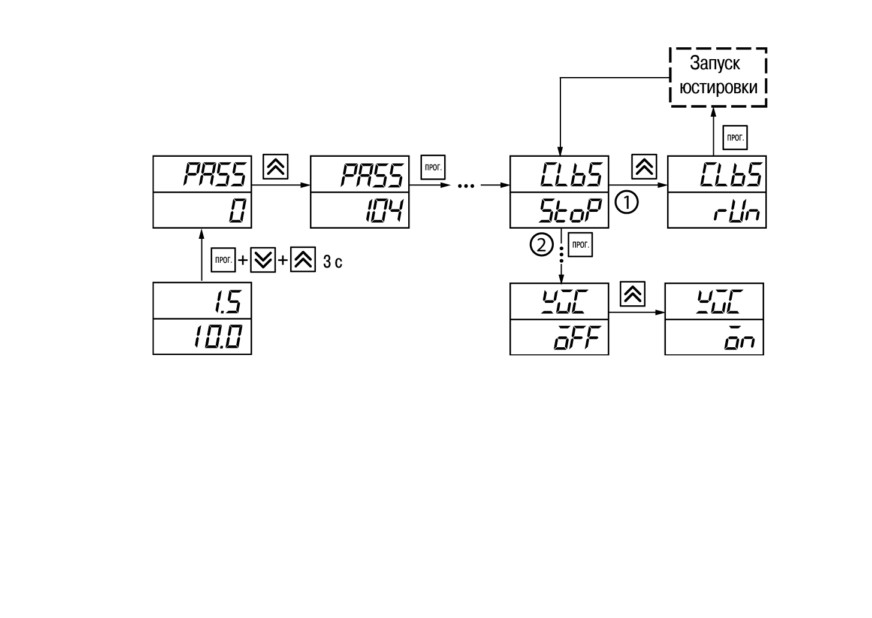

Рисунок 8.4 - Последовательность настройки в случае юстировки ТП

5. Перевести прибор в режим индикации показаний.

6. Через 5-10 секунд проконтролировать показания прибора. Эти показания должны быть

равны значениям в таблице 8.2.

Если абсолютная погрешность измерения в этой точке превышает 0,2 ° С, следует вычислить

коэффициенты юстировки. Затем проверить результаты юстировки. Показания верхнего ЦИ

должны быть равны (0,0 ± 0,2) °С.

Таблица 8.2 - Эталонные сигналы

Тип ТП

Значение сигнала, мВ

Показания прибора, °С

ТХК (L)

500,0 ± 2

ТХА (К)

40,299

975,0 ± 2

ТНН (N)

1105 ± 2

84

Продолжение таблицы 8.2

ТЖК (J)

718,6 ± 2

ТВР (А-1)

1269 ± 4

ТВР (А-2)

1256 ± 4

ТВР (А-3)

20,146

1281 ± 4

ТМК (T)

388 ± 4

ТПП (R)

1694 ± 4

ТПП (S)

15,00

1452 ± 4

Термопара ТПР (B)

10,073

1498 ± 4

Если погрешность измерения в этой точке превышает приведенную в таблице величину, следует

выполнить вычисление коэффициентов юстировки. Если погрешность не превышает

приведенных выше значений, юстировка не требуется.

8.2.4 Юстировка для работы с аналоговыми датчиками

Для проведения юстировки следует:

1. Подключить к входу прибора вместо датчика дифференциальный вольтметр В1-12 в

режиме калибратора тока, или аналогичный ему источник эталонного постоянного тока с

классом точности не более 0,05. Тип используемого резистора С2-29 В, сопротивление 100

Ом ± 0,05 %.

85

1)

2)

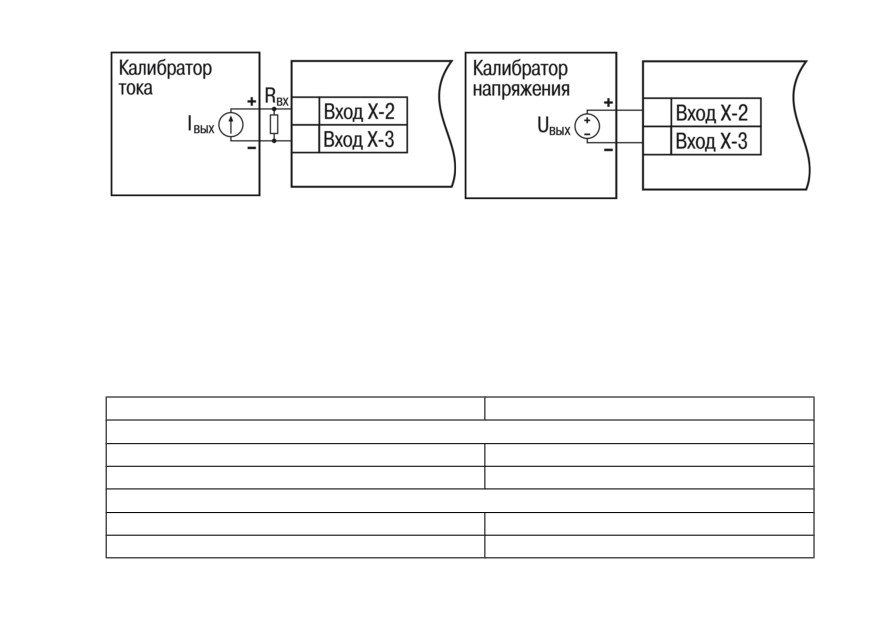

Рисунок 8.5 - 1) постоянный ток, 2) постоянное напряжение

2. Включить питание прибора и установить код датчика в параметре in.t, соответствующий

используемому типу датчика.

3. Установить в параметре in.L значение 0.0, а в параметре in.H - значение 100.0.

4. Задать на выходе В1-12 значение тока/напряжения, соответствующее типу установленного

датчика.

Таблица 8.3 - Эталонные сигналы

Тип датчика

Значение сигнала, мА

Унифицированный сигнал постоянного тока

от 0 до 20 мА, от 4 до 20 мА

20

от 0 до 5 мА

5

Унифицированный сигнал постоянного напряжения

от 0 до1 В

1В

от -50 до 50 мВ

50 мВ

86

Рисунок 8.6 - Последовательность работы при юстировке

6. Включить автоматическую коррекцию ЭДС ТП по температуре его свободных концов,

установив в параметре WXC значение On.

7. Проверить результаты юстировки. В режиме измерения показания на верхнем ЦИ должны

быть равны значению 0 °С с абсолютной погрешностью не более 1,0 °С.

Если абсолютная погрешность измерения в этой точке превышает 0,1 ° С, следует вычислить

коэффициенты юстировки. Затем проверить результаты юстировки.

88

8.2.6 Юстировка ВУ типа «И» и «У»

Для юстировки ВУ следует:

1. Подключить ВУ типа «И» (ЦАП «параметр - ток 4...20 мА») или ВУ типа «У» (ЦАП

«параметр - напряжение 0...10 В») по схемам, приведенным на рисунке 8.7 и на

рисунке 8.8 соответственно.

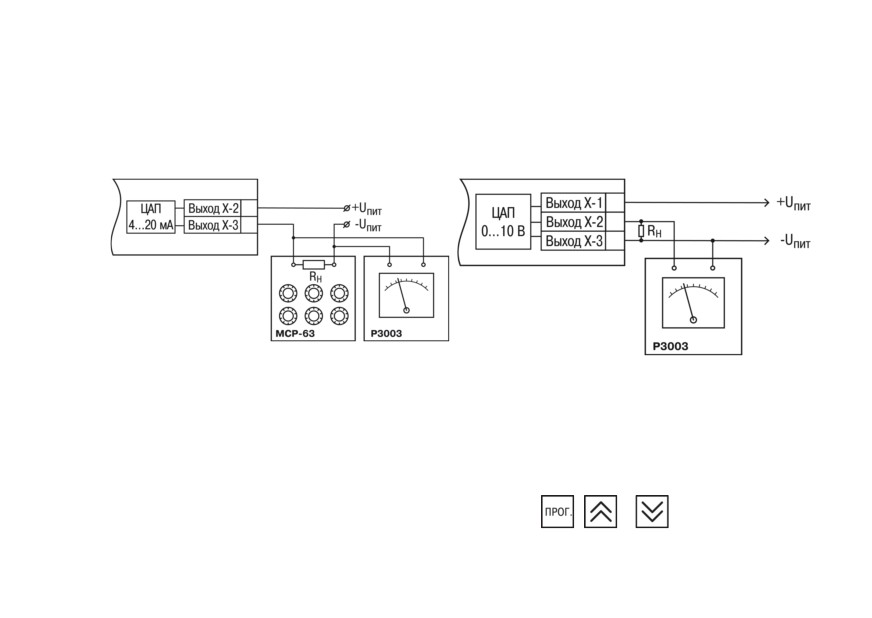

Рисунок 8.7 - Подключение ВУ1 типа И

Рисунок 8.8 - Подключение ВУ1 типа У

(RН=500 Ом)

Напряжение источника питания должно быть в диапазоне 15...28 В. В качестве измерителя

напряжения может быть использован прибор для калибровки вольтметров Р3003 или иной

прибор того же класса с разрешающей способностью 0,001 В.

2. Для доступа к группе CALB одновременно нажать кнопки

+

+

и удерживать до

появления PASS.

89

3. Ввести код 100 и нажать

4. Кнопками

и

выбрать параметр «Коэффициент юстировки минимальной границы

выходного сигнала для ЦАП» i1-0. Изменяя значение параметра, добиться, чтобы

показания вольтметра ровнялись:

• 2,0 В — при юстировке ЦАП 4...20 мА;

• 0,0 В — при юстировке ЦАП 0...10 В.

5. Нажать кнопку

. На индикаторе отобразится параметр «Коэффициент юстировки

максимальной границы выходного сигнала для ЦАП» i1-1.

6. Изменяя значение параметра i1-1, добиться, чтобы показания вольтметра равнялись

10,0 В.

7. Нажать кнопку

Для выхода из режима юстировки следует удерживать кнопку

в течение 6 секунд.

9 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

90

Условия транспортирования должны соответствовать условиям

5

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т.

Комплект резисторов (поставляется по

1 к-т.

отдельному заказу) 100 Ом, 10 шт.

Комплект резисторов (поставляется по

1 к-т.

отдельному заказу) 100 Ом, 50 шт.

Методика поверки (по требованию заказчика)

1 экз.

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

92

Приложение А. Настраиваемые параметры

Таблица А.1 - Перечень настраиваемых параметров

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

Группа LVOP (LVOP). Параметры регулирования

SP

Уставка ЛУ*

Диапазон

Ограничивается

30.0

(SP)

измерения

параметрами SL.L и SL.H

датчика

Группа Luin (Luin). Настройка входов прибора

in.t

Тип входного

r385

Pt 50 (α = 0,00385 °С^-1)

E__L

(in.t)

датчика или

r.385

Pt 100 (α = 0,00385 °С^-1)

сигнала

r391

50П (α = 0,00391 °С^-1)

r.391

100П (α = 0,00391 °С^-1)

r-21

46П (α = 0,00428 °С^-1)

r.426

Cu 100 (α = 0,00426 °С^-1)

r426

Cu 50 (α = 0,00426 °С^-1)

r-23

53М (α = 0,00426 °С^-1)

r428

50М (α = 0,00428 °С^-1)

r.428

100М (α = 0,00428 °С^-1)

E_A1

ТВР (А-1)

E_A2

ТВР (А-2)

94

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

E_A3

ТВР (А-3)

E__B

ТПР (В)

E__J

ТЖК (J)

E__K

ТХА (К)

E__L

ТХК (L)

E__N

ТНН (N)

E__R

ТПП (R)

E__S

ТПП (S)

E__T

ТМК (Т)

I0_5

Сигнал тока от 0 до 5 мА

I0.20

Сигнал тока от 0 до 20 мА

I4.20

Сигнал тока от 4 до 20 мА

U-50

Сигнал напряжения от -50

до

50 мВ

U0_1

Напряжения от 0 до 1 В

dPt

Точность вывода

0, 1

Задает число знаков после

1

(dPt)

температуры

запятой при отображении

температуры на индикаторе

95

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

dP

Положение

0; 1; 2; 3

Задает число знаков после

1

(dP)

десятичной точки

запятой при отображении

аналогового входа

измеряемой величины

аналогового входа

in.L

Нижняя граница

-1999...9999

Задает значение физической

0.0

(in.L)

диапазона

величины, соответствующее

измерения

нижней границе диапазона

сигнала*

измерения датчика с учетом

значения параметра dP

in.H

Верхняя граница

-1999...9999

Задает значение физической

100.0

(in.H)

диапазона

величины, соответствующее

измерения

верхней границе диапазона

сигнала*

измерения датчика с учетом

значения параметра dP1

SQR

Вычислитель

ON

Включен

OFF

(Sqr)

квадратного корня

OFF

Выключен

SH

Сдвиг

-500...500

Прибавляется к измеренному

0.0

(SH)

характеристики

значению, [ед. изм.]

датчика*

KU

Наклон

0,500...2,000

Умножается на измеренное

1.000

(KU)

характеристики

значение

датчика

96

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

Fb

Полоса

0...9999

[ед. изм.]

0.0

(Fb)

цифрового

фильтра*

INF

Постоянная

1...999

[c]

oFF

(inF)

времени

oFF

Экспоненциальный фильтр

цифрового

отключен

фильтра*

Группа LuOU (LuOU). Настройка регулирования и регистрации

SL.L

Нижняя граница

-1999... 9999

[ед. изм.] Ограничена

-199.9

(SL.L)

задания уставки*

диапазоном измерения

SL.H

Верхняя граница

-1999... 9999

[ед. изм.] Ограничена

800

(SL.H)

задания уставки*

диапазоном измерения

Параметры ключевого выхода

CMP

Тип логики работы

0

Компаратор выключен

1

(CmP)

компаратора

Обратное управление

1

(«нагреватель»)

Прямое управление

2

(«охладитель»)

97

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

П-образная логика

3

(срабатывание при входе в

границы)

U-образная логика

4

(срабатывание при выходе за

границы)

HYS

Значение

0...9999

[ед. изм.]

1.0

(HYS)

гистерезиса для

компаратора*

DON

Задержка

0...250

[c]

0

(don)

включения

компаратора

DOF

Задержка

0...250

[c]

0

(doF)

выключения

компаратора

TON

Минимальное

0...250

[c]

0

(ton)

время удержания

компаратора во

включенном

состоянии

tOF

Минимальное

0...250

[c]

0

(toF)

время удержания

98

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

компаратора в

выключенном

состоянии

OEr

Состояние выхода

ON

Вкл (либо 20 мА для

OFF

(oEr)

в режиме

OFF

аналогового выхода)

«ошибка»

Выкл (либо 4 мА для

аналогового выхода)

Параметры аналогового выхода

daC

Режим работы

O

П-регулятор

(dAc)

ЦАП

PV

PV

Измеритель-регистратор

• для П-регулятора

Обратное управление

Способ

HEaT

CtL

(«нагреватель»)

управления для

HEaT

(CtL)

Прямое управление

ЦАП*

COOL

(«охладитель»)

XP

Полоса

2...9999

[ед. изм.]

1.0

(XP)

пропорционально-

сти для ЦАП*

• для измерителя-регистратора

An.L

Нижняя граница

-1999...9999

[ед. изм.]

-199.0

(An.L)

выходного

99

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

диапазона

Ограничена диапазоном

регистрации

измерения

ЦАП1*

An.H

Верхняя граница

-1999...9999

[ед. изм.]

800.0

(An.H)

выходного

Ограничена диапазоном

диапазона

измерения

регистрации

ЦАП1*

Группа ADV (ADV). Параметры индикации

REST

Время выхода из

5...99 - [с]. Время, по истечении которого

OFF

(rEST)

настройки

прибор возвращается к индикации первого

параметра группы LVOP

OFF - автоматический возврат к индикации не

происходит

Группа COMM (COMM). Параметры обмена по RS-485

PROT

Протокол обмена

OWEN

OWEN

OWEN

(PROT)

данными

M.RTU

Modbus RTU

M.ASC

Modbus ASCII

BPS

Скорость обмена

2400; 4800;

[бит/с]

115.2

(bPS)

данными в сети

9600; 14400;

Должна соответствовать

управляющих

19200; 28800;

скорости обмена,

импульсов

установленной в сети

100

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

38400; 57600;

115200.

A.LEN

Длина сетевого

8

[бит]

8b

(A.Len)

адреса

11

ADDR

Базовый адрес

0...2047

Запрещается устанавливать

0

(Addr)

прибора в сети,

одинаковые номера

организованной

нескольким приборам в

по стандарту RS-

одной шине

485

rSdL

Задержка ответа

0...45

[мс]

20

(rSdL)

от прибора по RS-

485

Блокировка кнопок и защита параметров (вход по коду PASS (PASS) = 100)

OAPT

Защита

0 - разрешен доступ ко всем параметрам;

0

(oAPT)

параметров от

1 - разрешен доступ только к SP;

просмотра

2 - запрещен доступ ко всем параметрам

WtPt

Защита

0 - Разрешено изменение всех параметров;

0

(wtPt)

параметров от

1 - Запрещено изменение всех параметров

изменения

кроме уставки SP;

2-Запрещеноизменениевсехпараметров.

101

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Комментарии

Обозначение

Наименование

значения

установка

EdPt

Защита

OFF

Выключена

OFF

(EdPt)

отдельных

On

Включена

параметров от

просмотра и

изменений

ПРИМЕЧАНИЕ

* Параметры отображаются с десятичной точкой, положение которой определяется

параметром DP.

ПРЕДУПРЕЖДЕНИЕ

По интерфейсу RS-485 возможно изменение значения всех параметров при любых

значениях OAPt, WtPt.

102

Приложение Б. Возможные неисправности и способы их

устранения

В случае возникновения неисправности во время работы прибора на ЦИ выводится

соответствующее сообщение:

• Err.S - ошибка на входе;

• Er.64 - ошибка процессора;

• Er.Ad - ошибки внутреннего преобразования.

Таблица Б.1 - Возможные неисправности и способы их устранения

Неисправность

Возможная причина

Способ устранения

На индикаторе при

Неисправность датчика

Замена датчика

подключенном

Обрыв или короткое замыкание

Проверить работоспособность

датчике

линии связи «датчик-прибор»

датчика

отображаются Err.5

Неверный код типа датчика

Установить код, соответствующий

используемому датчику, в

параметре in.t

Неверное подключение по

Установить перемычку между

двухпроводной схеме соединения

клеммами 9-10 (для Н2, 15-16)

прибора с датчиком

Неверное подключение датчика к

Проверить по РЭ схему

прибору

подключения прибора и датчиков

На индикаторе

Измеренная величина или разность

Установить значение 0 в параметре

отображается ]]]]

величин превышает значение 999,9

dPt

и не может быть отображена на

103

Продолжение таблицы Б.1

Неисправность

Возможная причина

Способ устранения

четырехразрядном индикаторе с

точностью 0,1 °С

На индикаторе

Измеренная величина или разность

Установить значение 0 в параметре

отображается [[[[

величин меньше значения -199,9 и

dPt

не может быть отображена на

четырехразрядном индикаторе с

точностью 0,1 °С

Значение измеряемой

Неверный код типа датчика

Установить код, соответствующий

температуры на

используемому датчику, в

индикаторе не

параметре in.t

соответствует

Введено неверное значение

Установить необходимые значения

реальной

параметров «сдвиг

параметров SH, KU. Если коррекция

характеристики» и «наклон

не нужна, установить 0.0 и 1.000,

характеристики»

соответственно.

Используется двухпроводная схема

Воспользоваться рекомендациями

соединения прибора с датчиком

к подключению датчика ТС по

двухпроводной схеме

Действие электромагнитных помех

Экранировать линию связи датчика

с прибором, экран заземлить в

одной точке

На индикаторе при

Неверное подключение датчика к

Уточнить в РЭ схему подключения

наличии токового

прибору

датчика

104

Продолжение таблицы Б.1

Неисправность

Возможная причина

Способ устранения

сигнала

отображаются нули

Показания ЛУ1 (ЛУ2)

На вход обоих логических

Задать параметру iLU1 значение

дублируют показания

устройств подана одна

Pu1, параметру iLU2 значение Pu2

ЛУ2 (ЛУ1)

регулируемая величина

Не работает выходное

Задан неверный режим работы

Задать в параметрах СtР или CtL

устройство

логического устройства

требуемый режим работы

(нагреватель, охладитель и т. д.)

Значение гистерезиса компаратора

Изменить значение HYS

непропорционально велико по

сравнению с величиной уставки.

При включении прибора

температура оказывается в зоне

Туст ± HYS

Задана задержка включения

Задать параметру dOn значение 0.

выходного устройства

Выходное устройство

Введено минимальное время

Задать параметру tOn значение 0

не срабатывает при

нахождения выходного устройства

достижении заданных

во включенном или(и)

границ

выключенном состоянии

Задана задержка выключения

Задать параметру doF значение 0

выходного устройства

105

Продолжение таблицы Б.1

Неисправность

Возможная причина

Способ устранения

Невозможно изменить

Выставлена защита от изменения

1) Задать параметру WtPt значение

значения параметра

уставок

0

(разрешено изменять все

SP

параметры) или 1 (можно изменять

SP, но нельзя другие параметры)

2) В параметрах SL.L и SL.H

установлено ограничение

диапазона изменения значений

уставок

Нельзя изменить

Выставлена защита от изменения

Задать OAPT = 0, WTPT = 0

параметры любых

установок

групп

ПРЕДУПРЕЖДЕНИЕ

Если неисправность или предположительная причина в таблице не указаны, прибор

следует доставить в ремонт.

106

///////////////////////////////////////
