Измеритель-регистратор параметров микроклимата автономный ОВЕН Логгер100-Т. Руководство по эксплуатации





Измеритель-регистратор
параметров микроклимата
автономный
ОВЕН Логгер100-Т
Руководство по эксплуатации
Настоящее руководство по эксплуатации предназначено для
ознакомления обслуживающего персонала с устройством,
конструкцией, работой и техническим обслуживанием измерителя-
регистратора параметров микроклимата автономного Логгер100-Т
(далее по тексту «регистратор» или «прибор»).
Регистратор выпускается согласно ТУ4311-001-46526536-
2014, имеет свидетельство об утверждении типа средств
измерений
и зарегистрирован в Государственном реестре
средств измерений.
В конструкцию, внешний вид, электрические схемы и
программное обеспечение регистратора могут быть внесены
изменения, не ухудшающие его метрологические и технические
характеристики, без предварительного уведомления.
1 Назначение
Регистратор предназначен для измерения и регистрации
температуры с заданными интервалами времени.
Обработка зарегистрированных измерений производится на
персональном компьютере при помощи программного обеспечения
(ПО), входящего в комплект поставки.
Электропитание регистратора осуществляется от элемента
питания.
Приборы применяются для выполнения непрерывного контроля
окружающей среды в различных отраслях промышленности, ЖКХ,
логистических процессах
(грузоперевозки, хранение продукции на
складах), сельском хозяйстве и быту.
1
2 Технические характеристики
Основные технические характеристики регистратора представлены в
таблице 2.1.
Таблица 2.1
Наименование
Значение
Питание
литиевый источник
питания 1/2АА, 3,6 В
Диапазон измерения и регистрации
минус 40 … + 60
температуры, °C
Пределы допускаемой основной
погрешности измерения и регистрации
температуры, не более, °C:
в диапазоне от минус 40 до минус 10 °С
и от + 40 до + 60 °С
±2
в диапазоне от минус 10 до + 40 °С
±1
Объем памяти
32000 значений
Период опроса
от 2 сек до 24 ч

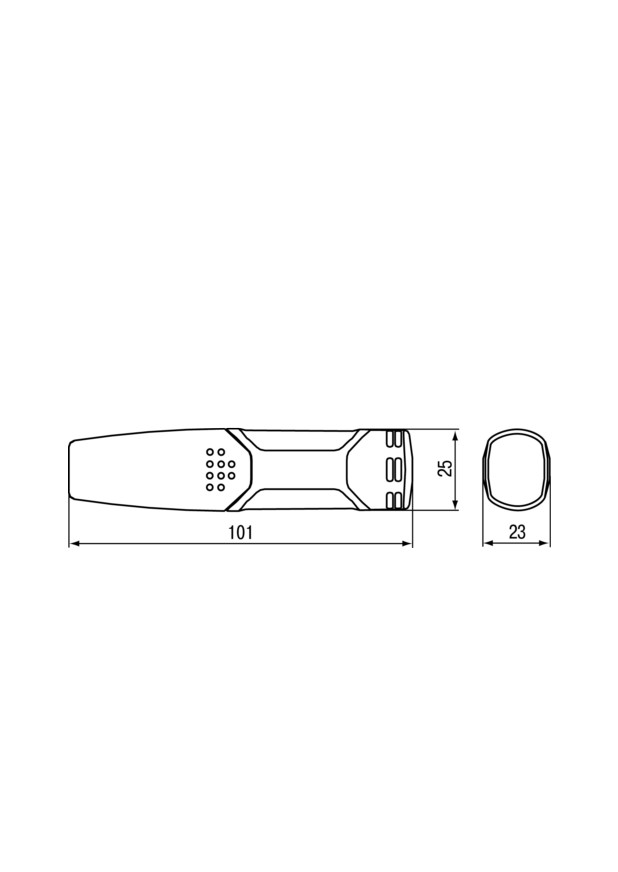

Габаритные размеры прибора, мм
101x25x23 (*)
Вес (без батареи), г
20
Степень защиты корпуса
IP34 (*)
Срок службы батареи
1 год (**)
Совместимость поставляемого ПО с
Windows
версиями ОС
98/2000/XP/Vista/7/8/10
Примечания
* - с защитным колпачком.
**
- зависит от периода опроса датчика и температурного
диапазона работы.
2
3 Конструкция и принцип действия

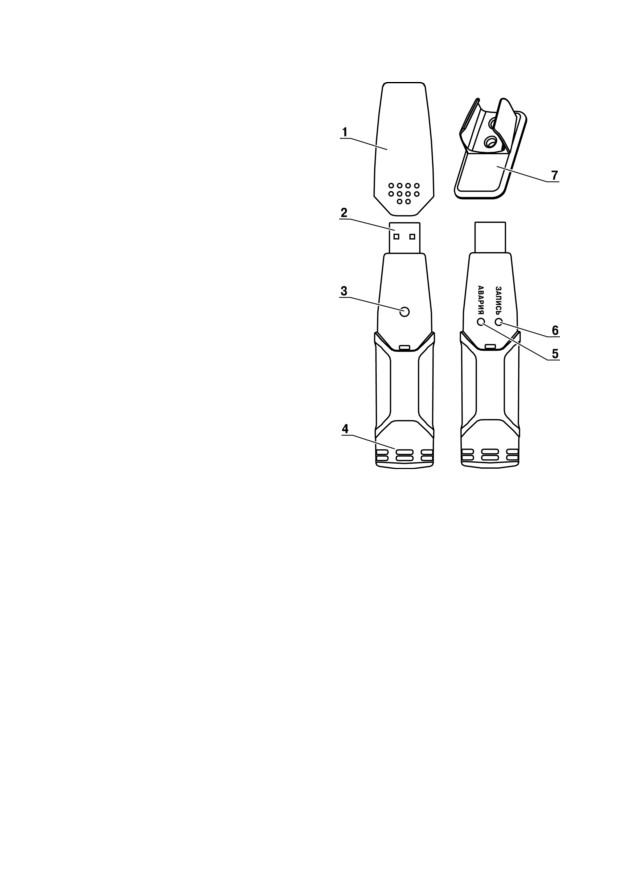

Конструкция регистратора представлена на рисунке 3.1
Цифрами обозначены:
1 Защитный колпачок
2 USB-разъем для подключения к ПК
3 Кнопка начала записи
4 Датчик температуры
5 Аварийный светодиод
(красный/желтый)
6 Светодиод записи (зеленый)
7 Кронштейн
Рисунок 3.1
Принцип действия прибора заключается в записи показаний
встроенного датчика во внутреннюю энергонезависимую память.
Перед началом работы прибор необходимо сконфигурировать с
помощью ПО, поставляемого в комплекте. Прибор подключается к
компьютеру с помощью разъема USB, расположенного под защитным
колпачком.
В рабочем режиме прибор отображает свой статус с помощью
светодиодов. Расшифровка режимов работы светодиодных
индикаторов приведена в разделе 4.
Под колпачком с обратной стороны от светодиодов находится кнопка
начала записи. В случае если в программном обеспечении выбран
режим запуска по кнопке, то при нажатии на нее прибор начинает
запись показаний встроенных датчиков.
3
4 Режимы работы светодиодных индикаторов
Состояние
Режим
Действия
Оба индикатора
Начните запись нажатием на
выключены
кнопку на корпусе регистратора.
Запись не производится или
Загрузите данные в ПК.
батарея разряжена.
Замените батарею (см. разд. 7)
Индикатор «Запись»
Для начала записи необходимо
зеленого цвета мигает
нажать и удерживать кнопку на
однократно каждые 10 сек. *
корпусе регистратора, пока
Производится запись,
индикаторы зеленого и желтого
аварийные предупреждения
цветов не начнут мигать.
отсутствуют.**
Индикатор зеленого цвета
мигает дважды подряд
каждые 10 сек.
Задержка запуска
Индикатор «Авария»
Если во время записи батарея
красного цвета мигает
полностью разрядится,
однократно каждые 60 сек. *
регистратор отключится
Низкий заряд батареи ***
автоматически. При этом
записанные данные сохранятся
в памяти прибора. Необходимо
заменить батарею.
Индикатор «Авария»
Для прекращения мигания
желтого цвета мигает
индикаторов необходимо, чтобы
однократно каждые 10 сек. *
показатели температуры
Производится запись,
поддерживались в заданном
достигнуто минимальное
пользователем диапазоне.
(пороговое) значение по
показателю температуры
Индикатор желтого цвета
мигает дважды подряд
каждые 10 сек. *
Производится запись,
достигнуто максимальное
(пороговое) значение по
показателю температуры
Индикатор «Авария»
Необходимо загрузить
желтого цвета мигает
данные в ПК
однократно каждые 60 сек.
Память регистратора
заполнена.
4
Примечания
* В целях экономии заряда батареи периодичность мигания
светодиодов можно уменьшить с помощью настройки в
конфигураторе.
** В целях экономии заряда батареи можно отключить
светодиоды, предупреждающие о достижении пороговых значений
температуры с помощью настройки в конфигураторе.
*** При низком заряде батареи все операции регистратора
прекращаются автоматически. После замены батареи требуется
заново настроить прибор.
5 Монтаж прибора
Монтаж прибора осуществляется в кронштейн, входящий в
комплект поставки. Кронштейн закрепляется вблизи участка
замера температуры с помощью двух винтов самонарезающих 2-
3х16.016 ГОСТ 11650-80, входящих в комплект поставки.
Для установки прибора в кронштейн необходимо с
небольшим усилием вставить прибор в держатель кронштейна до
надежной фиксации регистратора за выступы в корпусе.
Допускается использование прибора без кронштейна. В
подобном случае прибор можно положить, например, в контейнер
с грузом при перевозке.
5
6 Подготовка к работе
6.1 Распаковать регистратор и провести внешний осмотр, при
котором проверить комплектность в соответствии с разделом 12.
6.2 Провести установку на ПК драйверов регистратора,
которые находятся на компакт-диске, поставляемом в комплекте с
регистратором. Обновления драйверов размещаются на сайте:
6.3
Произвести настройку с помощью программы
«Конфигуратор ОВЕН Логгер100-Т», подключив прибор к USB-
порту ПК.
6.3.1 Программа
«Конфигуратор ОВЕН Логгер100-Т»
работает
под
управлением
операционных
систем
MS Windows 98/2000/XP/Vista/7/8/10.
Программа
«Конфигуратор
ОВЕН
Логгер100-Т»
обеспечивает:
- программируемую настройку параметров регистрации данных;
- передачу результатов измерений и их отображение в
графическом виде;
- конвертацию результатов измерения в текстовый, графический
или табличный формат.
6.3.2 Работа с конфигуратором изложена в разделе “Справка”
программы.
7 Замена батареи
Для питания прибора используются литиевые батареи
напряжением
3,6 В типоразмера
1/2АА. Перед заменой батареи
необходимо извлечь регистратор из кронштейна. Для замены батареи
необходимо:
1

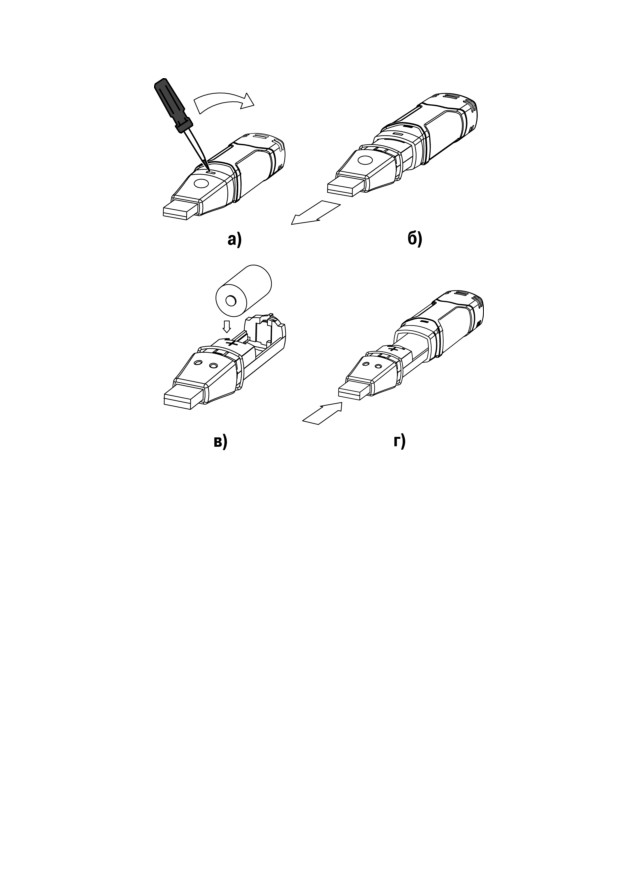

Аккуратно открыть корпус прибора при помощи маленькой
отвертки, как показано на рисунке
7.1. Поверните отвертку в
направлении, указанном стрелкой.
2
Извлечь регистратор из корпуса.
3
Соблюдая полярность, установить батарею в батарейный
отсек. Два индикатора на приборе загорятся на короткое время,
сигнализируя о проведении внутренней диагностики прибором
(попеременно загораются: зеленый, желтый и снова зеленый
индикаторы).
4
Вставить прибор обратно в корпус до щелчка. Теперь прибор
готов к настройке на ПК.
6
Примечание - Если прибор длительное время подключен к USB-
порту ПК, то срок службы батареи сокращается.
Рисунок 7.1
8 Меры безопасности
8.1 По способу защиты от поражения электрическим током
прибор соответствует классу защиты III по ГОСТ 12.2.007.0-75.
8.2
При эксплуатации и техническом обслуживании
необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил
эксплуатации электроустановок потребителей», «Правил охраны
труда при эксплуатации электроустановок потребителей».
8.3 Не допускается попадание влаги на контакты разъемов и
внутрь прибора. Запрещается использование прибора в
агрессивных средах с содержанием кислоты, щелочей, масел и
т.д.
8.4 Не допускается эксплуатация со снятым защитным
колпачком.
7
9 Техническое обслуживание
Техническое
обслуживание
прибора
производится
обслуживающим персоналом не реже одного раза в шесть
месяцев и включает очистку корпуса прибора и разъемов от пыли,
грязи и посторонних предметов, проверку уровня заряда батареи
(по таблице раздела 4). При обнаружении недостатков следует их
устранить.
Поверка прибора производится в соответствии с документом
КУВФ.421451.005МП
«Измерители-регистраторы параметров
микроклимата автономные Логгер100. Методика поверки».
10 Маркировка
На корпус прибора и прикрепленных к нему табличках
наносятся:
- наименование прибора;
- степень защиты корпуса по ГОСТ 14254;
- знак утверждения типа средств измерений;
- единый знак обращения продукции на рынке государств-
членов Таможенного союза (ЕАС);
- страна-изготовитель;
- заводской номер прибора и год выпуска.
На потребительскую тару наносятся:
- наименование прибора;
- единый знак обращения продукции на рынке государств-
членов Таможенного союза (ЕАС);
- страна-изготовитель;
- заводской номер прибора и год выпуска.
8
11 Транспортирование и хранение
11.1 Приборы транспортируются в закрытом транспорте
любого вида. Крепление тары в транспортных средствах должно
производиться
согласно
правилам,
действующим на
соответствующих видах транспорта.
11.2 Условия транспортирования должны соответствовать
условиям 5 по ГОСТ 15150-69 при температуре окружающего
воздуха от минус 45 до +85 °С с соблюдением мер защиты от
ударов и вибраций.
11.3 Перевозку осуществлять в транспортной таре поштучно
или в контейнерах.
11.4 Условия хранения в таре на складе изготовителя и
потребителя должны соответствовать условиям 1 по ГОСТ 15150-
69. В воздухе не должны присутствовать агрессивные примеси.
Регистраторы следует хранить на стеллажах.
12 Комплектность
Измеритель-регистратор параметров
микроклимата автономный Логгер100-Т
1 шт.
Элемент питания
1 шт.
Кронштейн
1 шт.
Крепежные элементы (саморезы)
2 шт.
Паспорт и Гарантийный талон
1 экз.
Руководство по эксплуатации
1 экз.
CD-диск с ПО
1 шт.
Методика поверки*
1 экз.
* - Предоставляется по требованию Заказчика.
Примечание
- Изготовитель оставляет за собой право
внесения дополнений в комплектность изделия.
13 Гарантийные обязательства
9
13.1 Изготовитель гарантирует соответствие прибора
требованиям ТУ при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа.
13.2 Гарантийный срок эксплуатации - 24 месяца со дня
продажи.
13.3 В случае выхода прибора из строя в течение
гарантийного срока при соблюдении пользователем условий
эксплуатации, транспортирования, хранения и монтажа
предприятие изготовитель обязуется осуществить его бесплатный
ремонт или замену.
13.4 Гарантийное обслуживание не распространяется на
элемент питания.
13.5 Порядок передачи изделия в ремонт содержится в
паспорте и в гарантийном талоне.
Приложение А. Габаритный чертеж
Рег. № 2496
10



















///////////////////////////////////////
