Модуль ввода аналоговый МВ110-224.рН. Руководство по эксплуатации

Содержание

1 Назначение прибора

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики прибора

2.2 Условия эксплуатации

3 Устройство прибора

3.1 Общие принципы построения прибора

3.2 Управление прибором

3.3 Конструкция прибора

4 Работа с прибором

4.1 Программа «Конфигуратор М110»

4.2 Настройка конфигурации прибора

4.3 Восстановление заводских сетевых настроек прибора

5 Меры безопасности

6 Монтаж и подключение прибора

6.1 Монтаж внешних связей

6.2 Отсоединение клемм прибора

6.3 Помехи и методы их подавления

7 Техническое обслуживание

8 Маркировка

9 Транспортирование и хранение

10 Комплектность

11 Гарантийные обязательства

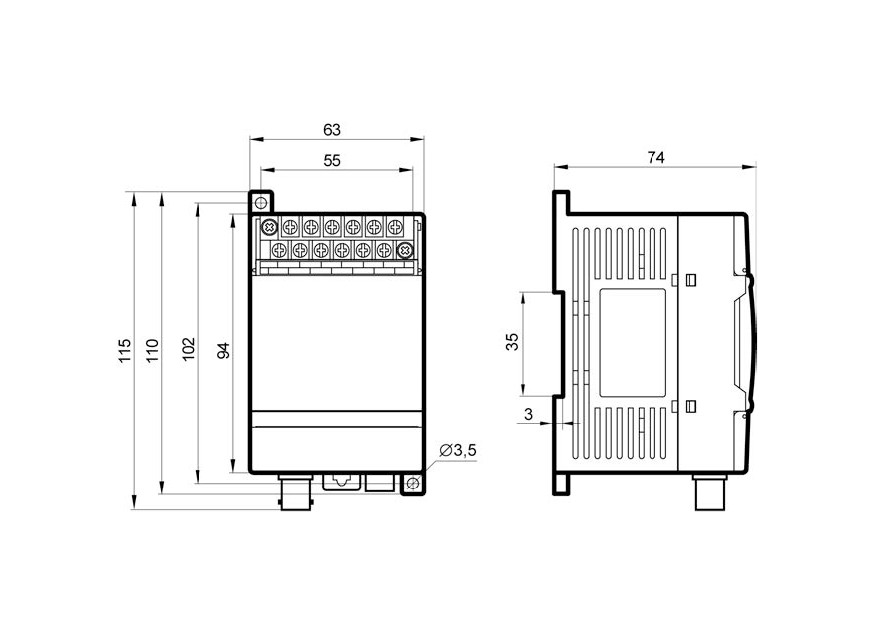

Приложение А. Габаритный чертеж

Приложение Б. Общие сведения о протоколах обмена RS-485

Приложение В. Параметры прибора

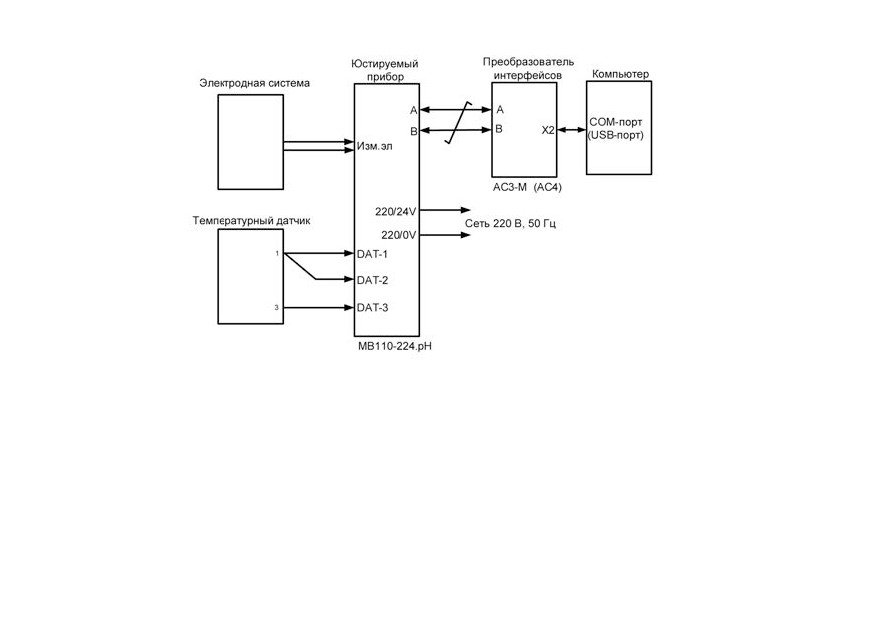

Приложение Г. Методика юстировки

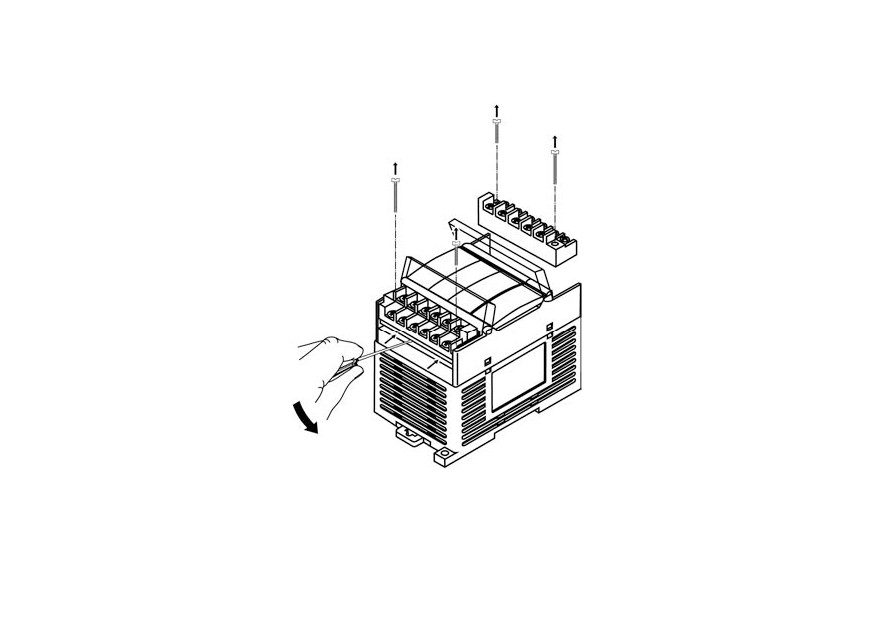

Приложение Д. Отделение клеммной колодки от прибора

Настоящее руководство по эксплуатации предназначено для ознакомления

обслуживающего персонала с устройством, принципом действия, конструкцией, работой и

техническим обслуживанием модулей ввода аналоговых МВ110-рН (в дальнейшем по тексту

именуемого «прибор»).

Прибор выпускается согласно ТУ 4217-018-46526536-2009 и имеет декларацию соответствия ТР

ТС. Прибор зарегистрирован в Государственном реестре средств измерений.

Термины и аббревиатуры

АЦП - аналого-цифровой преобразователь.

Имя параметра - набор символов, однозначно определяющий доступ к параметру в

приборе.

Индекс параметра - числовое значение, отличающее параметры однотипных элементов с

одинаковыми именами.

ИП - изопотенциальная точка.

Конфигурация - совокупность значений параметров, определяющих работу прибора.

Конфигурационные параметры - параметры, определяющие конфигурацию прибора.

Задаются в программе-конфигураторе.

Мастер сети - прибор (или ПК), инициирующий обмен данными в сети RS-485 между

отправителем и получателем данных.

ОВП - окислительно-восстановительный потенциал (редокс-потенциал, ORP).

Оперативные параметры - данные, которые прибор передает по сети RS-485.

ПК - персональный компьютер.

Сетевые параметры - служебные параметры, определяющие работу прибора в сети RS-485.

Формат данных - тип значений параметров (например, целое число, число с плавающей

точкой).

ORP - Oxidation reduction potential, см. ОВП.

рН - параметр активности ионов водорода (водородный показатель).

Eh - параметр окислительно-восстановительного потенциала.

T- температура контролируемой (жидкой) среды.

Формат записи числа «0х00» означает, что число указано в шестнадцатеричном формате

счисления. Например, запись «0х1F» означает, что написано шестнадцатеричное число 1F,

эквивалентное десятичному числу 31.

1 Назначение прибора

Прибор предназначен для:

- измерения значения рН контролируемой среды (показателя активности ионов водорода),

либо значения окислительно-восстановительного потенциала (Eh);

- измерения температуры контролируемой среды;

- передачи результатов измерений в сеть RS-485.

Приборы применяются для работы в составе измерительных систем контроля и

управления технологическими процессами на промышленных предприятиях.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики прибора

Основные технические характеристики прибора приведены в таблицах 2.1 и 2.2.

Таблица 2.1 - Метрологические характеристики прибора

Предел

допускаемых

Цена единицы

Измеряемая

Единицы

Диапазон

значений

младшего

величина

измерения

измерений

основной

разряда

абсолютной

погрешности

Показатель

от 0

активности ионов

рН

0,01

± 0,02

до 14

водорода (рН)

Окислительно-

от минус 1000

восстановительный

мВ

1,0

± 2,0

до плюс 1000

потенциал (Eh)

Температура (Т)

от минус 10

ºС

0,1

± 0,5

до плюс 150

Таблица 2.2 - Характеристики прибора

Наименование

Значение

Напряжение питания прибора

от 90 до 264 В переменного тока (номинальное

напряжение 220 В) частотой от 47 до 63 Гц

или

от 20 до 60 В постоянного тока

(номинальное напряжение 24 В)

Потребляемая мощность, Вт, не

более

Количество измерительных каналов:

- pH (или Eh)

– Т

Входное сопротивление тракта рН

(Eh) в нормальных климатических

1,4^.10¹²

условиях, не менее, Ом

Электрическое сопротивление

от 0 до 1000 МОм

измерительного электрода

Электрическое сопротивление

вспомогательного электрода

от 0 до 20 кОм

(сравнения)

Продолжение таблицы 2.2

Наименование

Значение

Предел допускаемых значений дополнительных

0,5 предела допускаемых значений

погрешностей при измерении входных параметров (pH,

основной абсолютной погрешности

Eh, Т), вызванных изменением температуры

соответствующих параметров (см.

окружающего воздуха от нормальной на каждые 10°С

таблицу 2.1)

изменения температуры, не более

Наибольшие допускаемые изменения погрешности от

соответствуют таблице 3

внешних влияющих факторов

ГОСТ 27987-88

Время обновления данных измерений, с, не более

Режимы температурной компенсации при измерении

автоматический;

показателя рН

ручной

Тип подключаемого термометра сопротивления для

Pt100;

измерения температуры (Т) контролируемой среды

Pt1000.

Схема подключения

двухпроводная;

трёхпроводная

Тип подключения

на клеммные винтовые контакты

Тип разъёмов электродной системы:

- измерительного электрода

(или комбинированного

разъём типа штекер BNC (или

электрода)

вилка

СР-50-74П);

- вспомогательного электрода

разъём типа типа «Banan» (штырь

диаметром 4 мм)

Максимальная длина кабеля для электродной системы

(рН, ОВП) и термометра сопротивления (Т), м, не более

Продолжение таблицы 2.2

Наименование

Значение

Время установления рабочего режима (предварительный

прогрев), мин, не более

Интерфейс связи с Мастером сети

RS-485

Максимальное количество приборов, одновременно

подключаемых к сети RS-485, не более

Максимальная скорость обмена по интерфейсу RS-485, бит/с

115200

Максимальная длина кабеля типа «витая пара» для интерфейса

1200

RS-485, м, не более

Протоколы связи, используемые для передачи информации

ОВЕН; ModBus-RTU;

ModBus-ASCII; DCON

Степень защиты корпуса:

- со стороны передней панели

IP20

– со стороны клеммной колодки

IP00

Напряжение изоляции гальванической развязки при нормальных

условиях, кВ, не менее:

- между корпусом прибора и остальными цепями

3,0

- между цепью входного напряжения питания (Сеть 220В) и

3,0

измерительными цепями (pH, Eh, Т) цепями

- между цепью входного напряжения питания (Сеть 220В) и

1,5

цепью интерфейса RS-485

- между цепью интерфейса RS-485 и измерительными цепями

1,5

(pH, Eh, Т)

Окончание таблицы 2.2

Наименование

Значение

Габаритные размеры прибора, мм

(63×115×74) ±1

Масса прибора, кг, не более

0,25

Средний срок службы, лет

2.1.2 В режиме измерения рН прибор обеспечивает работу с электродными системами с

нормированными значениями координат изопотенциальной точки Еи и рНи и зависимостью ЭДС

электродной системы от измеряемой величины рН, определяемой уравнением

E = Eи + St· (рH - pHи),

(2.1)

где Е - ЭДС электродной системы, мВ;

Eи, pHи - координаты изопотенциальной точки электродной системы, мВ, рН;

рН - показатель активности ионов водорода, рН;

St - крутизна характеристики электродной системы, мВ/рН.

Значение St определяется выражением

St = - 0.1984·(273.16 + t)·Ks,

(2.2)

где t - температура анализируемой среды, ºС;

- коэффициент, позволяющий учитывать отклонение крутизны электродной

системы от теоретического значения, для которого Ks = 1.

2.2 Условия эксплуатации

Прибор эксплуатируется при следующих условиях:

− закрытые взрывобезопасные помещения без агрессивных паров и газов;

− температура окружающего воздуха от минус 20 до +55 °С;

− верхний предел относительной влажности воздуха 80 % при +25 °С и более низких

температурах без конденсации влаги;

− атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует

группе исполнения B4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по

ГОСТ Р 52931-2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует

группе исполнения N1 по ГОСТ Р 52931-2008.

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0-75.

3 Устройство прибора

3.1 Общие принципы построения прибора

Входным сигналом для прибора является постоянное напряжение с выхода электродной

системы, помещённой в жидкую среду.

Структурная схема прибора приведена на рисунке 3.1.

Прибор измеряет постоянное напряжение с выхода гальванической пары измерительный

электрод - электрод сравнения (вспомогательный электрод). Высокое входное сопротивление

прибора обеспечивается с помощью высокоомного повторителя напряжения с малым входным

током. АЦП преобразует данное напряжение в цифровой код, осуществляет цифровую

фильтрацию и передаёт код микроконтроллеру (МК). МК обрабатывает данные по заданному

алгоритму (см. п.2.1.2).

Сигнал с датчика температуры (термометра сопротивления) также поступает на АЦП и

применяется для режима автоматической термокомпенсации.

Для повышения помехоустойчивости прибора и уменьшения влияния внешних факторов на

результаты измерений прибора, АЦП гальванически изолирован от других узлов схемы

прибора.

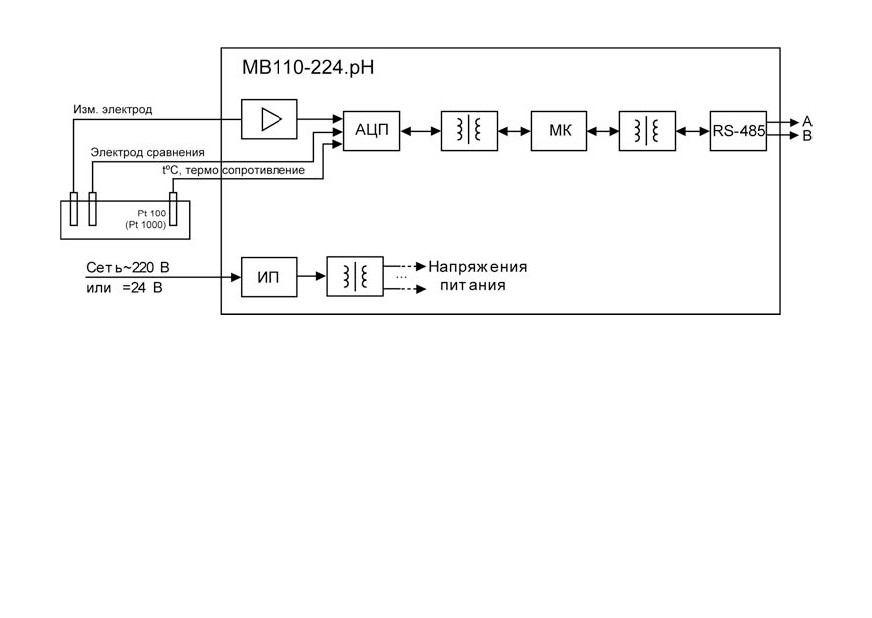

Рисунок 3.1 - Структурная схема прибора

Результаты измерения по запросу передаются из МК мастеру сети RS-485 с помощью

драйвера интерфейса RS-485 (выходные клеммы А и В). Интерфейс RS-485 гальванически

изолирован от других цепей для улучшения помехоустойчивости. Тип протокола обмена

определяется автоматически.

Особенностью прибора является наличие в нем универсального импульсного источника

питания (ИП) с гальванической развязкой, который позволяет прибору работать как от сети

переменного тока с напряжением 220 В частотой от 47 до 63 Гц, так и от источника постоянного

тока с напряжением 24 В.

3.2 Управление прибором

Управление режимами работы прибора и считывание из прибора результатов измерения

выполняется с использованием команд, передаваемых в сети RS-485. Прибор обеспечивает

работу в сети RS-485 с использованием следующих протоколов (см. Приложение Б):

− ModBus (RTU);

− ModBus (ASCII);

− ОВЕН;

− DCON, только считывание результатов измерения, имени прибора и версии

программы.

Полное описание команд всех используемых для управления прибором протоколов

приведено в Приложении В.

Команды всех протоколов можно разделить на следующие группы:

− команды управления конфигурацией прибора;

− команды чтения результатов измерения;

− технологические команды.

Команды управления конфигурацией прибора обеспечивают запись и чтение

конфигурационных параметров, определяющих режимы работы прибора.

Конфигурационные параметры хранятся в энергонезависимой памяти прибора. Их запись

выполняется в два этапа. На первом этапе параметры записываются в оперативную память. На

втором этапе по специальной команде

(Aply или Init) параметры переписываются в

энергонезависимую память. Если в течение 10 минут после последней команды изменения

конфигурационного параметра не выполнена команда переписи изменений в

энергонезависимую память, то все изменения аннулируются, и выполнение команды

перезаписи изменений в энергонезависимую память вызовет ошибку.

Команда Aply, кроме переписи изменений конфигурационных параметров в

энергонезависимую память, обеспечивает применение изменений сетевых настроек, что

вызывает переход работы прибора на новые сетевые настройки.

Сеанс изменения конфигурационных параметров завершается командами переписи

изменений в энергонезависимую память командами Aply или Init, а завершение сеанса

юстировки выполняется с помощью команды переписи юстировочных коэффициентов в

энергонезависимую память - U.Apl.

Команда Init аналогична команде Aply, но сетевые параметры остаются прежними.

Команды чтения результатов измерения позволяют считывать результаты измерений в

различных форматах.

Технологические команды обеспечивают юстировку прибора. Методика юстировки прибора

описана в Приложении Г.

Управление прибором по протоколу ОВЕН реализовано в программе

«Конфигуратор М110», поставляемой с прибором.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети,

например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

Для работы приборов в составе SCADA-систем с прибором поставляется ОРС-драйвер

для работы по протоколам ModBus и ОВЕН. ОРС-драйвер возможно использовать при

подключении прибора к SCADA-системам и контроллерам других производителей, см.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-

232 или RS-485/USB

(например, ОВЕН АСЗ-М или АС4) с помощью программы

«Конфигуратор М110». Конфигурирование прибора поддерживается по протоколам ModBus

(RTU и ASCII) и ОВЕН.

3.3 Конструкция прибора

Приборы выпускаются в пластмассовом корпусе, предназначенном для крепления на DIN-

рейку шириной 35 мм или на стену. Габаритные чертежи приборов приведены в Приложении А.

По верхней стороне прибора расположены ряды клемм «под винт», предназначенных для

подключения проводов питания, интерфейса RS-485, датчика температуры. Схемы

подключения к клеммам прибора приведены в п. 6.1.

Перемычка JP1 предназначена для восстановления заводских сетевых настроек (для

обмена по интерфейсу RS-485). Заводское положение перемычки - снята (заводские сетевые

настройки отключены).

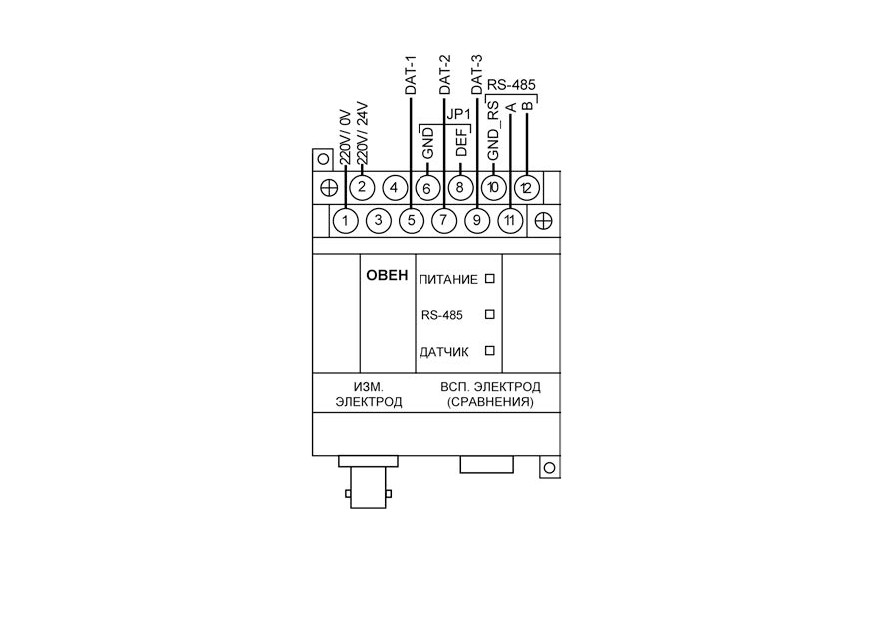

Общий вид прибора с указаниями номеров клемм, расположением проволочной перемычки

JP1 и светодиодов представлен на рисунке 3.2, назначение клемм приведено в таблице 3.1.

Разъемная конструкция клемм прибора позволяет осуществлять оперативный демонтаж

прибора без отсоединения подключенных к нему внешних линий связи (подробное описание

приведено в п. 6.2).

3.3.1 Индикация

Светодиодные индикаторы расположены на лицевой панели прибора (см. рисунок 3.2).

Индикатор «ПИТАНИЕ» сигнализирует о подаче на прибор питающего напряжения.

Индикатор «RS-485» сигнализирует миганием при передаче прибором данных в сеть RS-485.

Индикатор «ДАТЧИК» включается при обрыве линии подключения датчика температуры

(непрерывное свечение) или перегрузке измерительного канала входным сигналом системы

электродов (мигание индикатора).

Таблица 3.1 - Назначение контактов клеммной колодки прибора

№ контакта

Наименование

Назначение

контакта

220V/0V

Питание ~(90-245) В/

минус питания 24 В

220V/24V

Питание ~(90-245) В/

плюс питания 24 В

Не используется

DAT-1

Вход 1 для датчика температуры

GND

Общий провод прибора

DAT-2

Вход 2 для датчика температуры

DEF

Установка сетевых параметров по умолчанию

(замыканием c клеммой GND)

DAT-3

Вход 3 для датчика температуры

GND_RS

Общий провод интерфейса RS-485

Интерфейс RS-485 (A)

Интерфейс RS-485 (B)

4 Работа с прибором

Считывание, изменение и запись параметров прибора осуществляется с помощью

программы «Конфигуратор М110».

4.1 Программа «Конфигуратор М110»

Информация о работе с программой «Конфигуратор М110» представлена в руководстве

пользователя на диске, поставляемом в комплекте с прибором.

4.2 Настройка конфигурации прибора

При настройке конфигурации прибора необходимо установить требуемые для дальнейшей

работы Сетевые параметры прибора (Скорость обмена данными, Базовый адрес прибора

и т.д.).

Параметры изменяются путем двойного клика левой кнопкой манипулятора «мышь» и

последующего ввода значения требуемого параметра в колонке «Значение».

Для записи параметров в прибор следует выполнить следующие действия.

Для измерения показателя pH:

- установить «Измеряемый параметр» - pH;

- установить «Тип температурного датчика»;

«Тип термокомпенсации»:

«авто» для датчиков Pt100/1000 или

«ручная» при

отсутствии температурного датчика.

- при ручной термокомпенсации - установить параметр «Температура режима ручной

термокомпенсации, ºС» в значение, соответствующее температуре измеряемой среды;

- установить параметры электродной системы: «Координата Еи изопотенциальной

точки, мВ» и «Координата pHи изопотенциальной точки, pH».

Для измерения ОВП:

− установить «Измеряемый параметр» - ОВП;

− установить параметры электродной системы:

«Координата Еи изопотенциальной

точки, мВ» и «Координата pHи изопотенциальной точки, pH».

При измерении ОВП возможно измерение температуры контролируемой среды, подключив

температурный датчик (см. измерение показателя pH).

Для записи одного параметра - нажатием правой кнопки манипулятора «мышь» на

измененном параметре (подсвечен зеленым цветом), вызвать меню и выбрать левой кнопкой

пункт «Записать параметр».

При изменении нескольких параметров - нажатием правой кнопки манипулятора «мышь»

на названии ветви с измененными параметрами вызвать меню и выбрать левой кнопкой пункт

«Записать только измененные».

Более подробно см. Руководство пользователя на диске из комплекта поставки прибора.

4.3 Восстановление заводских сетевых настроек прибора

Восстановление заводских сетевых настроек прибора используется при восстановлении

связи между компьютером и прибором при утере информации о заданных значениях сетевых

параметров прибора.

Для восстановления заводских сетевых настроек прибора необходимо выполнить

следующие действия:

− отключить питание прибора;

− установить проволочную перемычку JP1 на верхней клеммной колодке между

клеммами DEF и GND (см. рисунки 6.1, 6.2);

− включить питание, при этом прибор перестроится на заводские значения сетевых

параметров, но в его памяти сохраняются ранее установленные значения сетевых параметров;

Внимание! Напряжение на соседних клеммах прибора опасно для жизни! Прикосновение к

ним при неотключенном напряжении питания прибора недопустимо.

− запустить программу «Конфигуратор М110»;

− в окне установки связи задать значения заводских сетевых параметров

(в

соответствии с данными таблицы 4.1) или нажать кнопку «Заводские сетевые настройки».

Связь с прибором установится с заводскими значениями сетевых параметров;

− считать значения сетевых параметров прибора, выбрав команду Прибор | Считать

все параметры или открыв папку «Сетевые параметры»;

− зафиксировать на бумаге значения сетевых параметров прибора, которые были

считаны (или перестроить прибор на требуемые сетевые параметры);

− закрыть программу «Конфигуратор М110»;

− отключить питание прибора;

− снять ранее установленную проволочную перемычку JP1 на верхней клеммной

колодке между клеммами DEF и GND;

− включить питание прибора и запустить программу «Конфигуратор М110»;

− установить зафиксированные ранее значения параметров в Окне установки связи с

прибором;

− нажать кнопку «Установить связь» и проверить наличие связи с прибором, выбрав

команду Прибор | Проверить связь с прибором.

5 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0-75.

При эксплуатации и техническом обслуживании необходимо соблюдать требования

ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны

труда при эксплуатации электроустановок потребителей».

При эксплуатации прибора открытые контакты клеммника находятся под напряжением,

опасным для жизни человека. Установку прибора следует производить в специализированных

шкафах, доступ внутрь которых разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить

только при отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы

прибора.

Внимание! Запрещается использование прибора при наличии в атмосфере кислот,

щелочей, масел и иных агрессивных веществ.

6 Монтаж и подключение прибора

Перед установкой прибора осуществляется подготовка посадочного места в шкафу

электрооборудования. Конструкция шкафа должна обеспечивать защиту прибора от попадания

в него влаги, грязи и посторонних предметов;

Прибор укрепляется на DIN-рейке или на внутренней стенке щита.

При размещении прибора следует помнить, что при эксплуатации открытые контакты

клемм находятся под напряжением, опасным для человеческой жизни.

Доступ внутрь таких шкафов разрешен только квалифицированным специалистам.

6.1 Монтаж внешних связей

6.1.1 Общие требования

Питание прибора следует осуществлять одним способов:

•

Питание прибора от

220 В следует осуществлять от сетевого фидера, не

связанного непосредственно с питанием мощного силового оборудования. Во

внешней цепи рекомендуется установить выключатель, обеспечивающий

отключение прибора от сети. Питание каких-либо устройств от сетевых контактов

прибора запрещается.

•

Питание прибора от 24 В следует осуществлять от локального источника питания

подходящей мощности, установленного в том же шкафу электрооборудования, в

котором устанавливается прибор.

Связь прибора по интерфейсу RS-485 выполнять по двухпроводной схеме. Длина линии

связи должна быть не более 1200 метров. Подключение следует осуществлять экранированной

витой парой проводов, соблюдая полярность. Провод А подключается к выводу А прибора,

аналогично соединяются между собой выводы В. Экран кабеля рекомендуется подключать к

клемме GND_RS прибора (см. рисунок

6.2). Подключение необходимо производить при

отключенном питании обоих устройств. Рекомендуемый тип кабеля - КИПЭВ 1×2×0,6.

Для обеспечения надежности электрических соединений рекомендуется использовать

кабели с медными жилами, сечением не более 0,75 мм², концы которых перед подключением

следует зачистить и залудить. Зачистку жил кабелей необходимо выполнять с таким расчетом,

чтобы срез изоляции плотно прилегал к клеммной колодке, т.е. чтобы оголенные участки

провода не выступали за ее пределы.

6.1.2 Подключение прибора

Подключение прибора производится следующим образом.

Готовятся кабели для соединения прибора с электродной системой, источником питания и

интерфейсом RS-485. Прибор подключается по схемам, приведенным на рисунках 6.1 и 6.2, с

соблюдением следующей последовательности операций:

− прибор подключается к источнику питания (клеммы 220V/24V, 220V/0V);

− подключаются кабели электродной системы (Изм. электрод, Всп. электрод);

− термометр сопротивления подключается к клеммам DAT-1, DAT-2, DAT-3);

− подключаются линии интерфейса RS-485 (клеммы А и В, GND_RS);

− подается питание на прибор.

Примечание - Металлический корпус разъёма «Изм. электрод» и разъём «Всп. электрод

(сравнения)» внутри прибора соединены перемычкой и являются одной электрической цепью.

Комбинированный электрод подключается к разъёму «Изм. электрод».

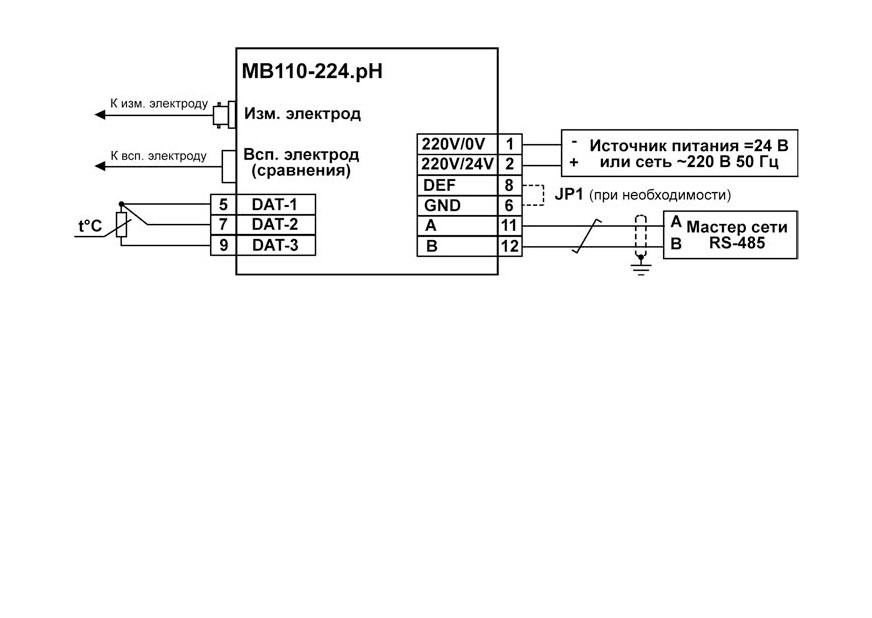

Рисунок 6.2 - Подключение к прибору внешних устройств с применением двухпроводной

схемы подключения к датчику температуры и использованием комбинированного

электрода

6.2 Отсоединение клемм прибора

Конструкция клемм прибора позволяет осуществить оперативный демонтаж прибора без

отсоединения подключенных к нему внешних линий связи в целях проведения технического

обслуживания или поверки. Последовательность демонтажа прибора следующая:

− обесточиваются все линии связи, подходящие к прибору, в т.ч. линии питания;

− вывинчиваются крепежные винты по краям обеих клеммных колодок прибора (у

каждой колодки по два винта);

− съемная часть каждой из колодок отделяется от прибора вместе с подключенными

внешними линиями связи при помощи отвертки или другого подходящего инструмента

(отсоединение клеммных колодок представлено в Приложении Д);

− прибор снимается с DIN-рейки (или отвинчивается от внутренней стенки шкафа).

6.3 Помехи и методы их подавления

На работу прибора могут оказывать влияние внешние помехи:

− помехи, возникающие под действием электромагнитных полей (электромагнитные

помехи), наводимые на сам прибор и на линии связи прибора с датчиком;

− помехи, возникающие в питающей сети.

Для уменьшения влияния электромагнитных помех необходимо выполнять приведенные

ниже рекомендации:

− при прокладке длину кабеля к датчику следует по возможности уменьшать и выделять

его в самостоятельную трассу, отделенную от силовых кабелей;

− обеспечить надежное экранирование сигнальных линий; в качестве экранов могут

быть использованы как специальные кабели с экранирующими оплетками, так и заземленные

металлические трубы подходящего диаметра; экранирующие оплетки кабелей следует

электрически изолировать от внешнего оборудования на протяжении всей трассы и

подсоединять к заземленному контакту щита управления только с одного конца кабеля;

− подсоединение экранирующей оплетки кабеля к заземленному контакту на обоих

концах кабеля не рекомендуется, т.к. при этом резко снижается помехоустойчивость прибора от

появления выравнивающих токов из-за разных потенциалов заземляющих контактов;

− прибор рекомендуется устанавливать в металлическом шкафу, внутри которого не

должно быть никакого силового оборудования; корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети, следует выполнять следующие

рекомендации:

− подключать прибор к питающей сети отдельно от силового оборудования;

− при монтаже системы, в которой работает прибор, следует учитывать правила

организации эффективного заземления и прокладки заземленных экранов;

− все заземляющие линии и экраны прокладывать по схеме

«звезда», при этом

необходимо обеспечить хороший контакт с заземляемым элементом;

− заземляющие цепи выполнять проводами максимально возможного сечения;

− устанавливать фильтры сетевых помех (например, ОВЕН БСФ) в линиях питания

прибора;

− устанавливать искрогасящие фильтры в линиях коммутации силового оборудования.

7 Техническое обслуживание

Обслуживание прибора при эксплуатации состоит из технического осмотра. При

выполнении работ по техническому обслуживанию пользователь должен соблюдать меры

безопасности.

Технический осмотр прибора проводится обслуживающим персоналом не реже одного

раза в 6 месяцев и включает в себя выполнение следующих операций:

− очистку корпуса прибора, а также его клеммных колодок от пыли, грязи и посторонних

предметов;

− проверку качества крепления прибора на DIN-рейке или на стене;

− проверку качества подключения внешних связей.

Обнаруженные при осмотре недостатки следует немедленно устранить.

8 Маркировка

На корпус прибора и прикрепленных к нему табличках наносятся:

− наименование прибора;

− степень защиты корпуса по ГОСТ 14254;

− напряжение и частота питания;

− потребляемая мощность;

− класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

− знак утверждения типа средств измерений;

− единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);

− страна-изготовитель;

− заводской номер прибора и год выпуска.

На потребительскую тару наносятся:

− наименование прибора;

− единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);

− страна-изготовитель;

− заводской номер прибора и год выпуска.

9 Транспортирование и хранение

9.1 Приборы транспортируются в закрытом транспорте любого вида. Крепление тары в

транспортных средствах должно производиться согласно правилам, действующим на

соответствующих видах транспорта.

9.2 Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69

при температуре окружающего воздуха от минус 25 до +55 °С с соблюдением мер защиты от

ударов и вибраций.

9.3 Перевозку осуществлять в транспортной таре поштучно или в контейнерах.

9.4 Условия хранения в таре на складе изготовителя и потребителя должны

соответствовать условиям

1 по ГОСТ

15150-69. В воздухе не должны присутствовать

агрессивные примеси.

Приборы следует хранить на стеллажах.

10 Комплектность

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Компакт-диск с ПО

1 шт.

Примечание

- Изготовитель оставляет за собой право внесения дополнений в

комплектность изделия.

11 Гарантийные обязательства

11.1 Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении

условий эксплуатации, транспортирования, хранения и монтажа.

11.2 Гарантийный срок эксплуатации 24 месяца со дня продажи.

11.3 В случае выхода прибора из строя в течение гарантийного срока при соблюдении

пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие

изготовитель обязуется осуществить его бесплатный ремонт или замену.

11.4 Порядок передачи изделия в ремонт содержатся в паспорте и в гарантийном талоне.

Приложение Б. Общие сведения о протоколах обмена RS-485

Б.1 Параметры протокола ОВЕН, индексация параметров

Параметры в приборе разделяются на две группы: конфигурационные и оперативные.

Конфигурационные параметры - это параметры, определяющие конфигурацию прибора,

значения, которым пользователь присваивает с помощью программы-конфигуратора.

Конфигурационными параметрами настраивается структура прибора, определяются

сетевые настройки и т. д.

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и

сохраняются при выключении питания.

При записи новых конфигурационных параметров в прибор, до подачи команд «Aply» или

«Init»

(см. Приложение В), параметры не считаются актуальными. При попытке чтения

конфигурационных параметров всегда возвращаются текущие реальные значения.

Оперативные параметры - это данные, которые прибор передает в сеть RS-485.

Оперативные параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут

быть разделены точками, и название. Например, «Длина сетевого адреса» A.Len, где «Длина

сетевого адреса» - название, A.Len - имя.

Б.2 Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес.

Адресация в протоколе ОВЕН

Длина базового адреса определяется параметром A.Len при задании сетевых настроек. В

адресе может быть 8 либо 11 бит. Соответственно, диапазон значений базового адреса при 8-

битной адресации - от 0 до 254, а при 11-битной адресации - от 0 до 2039.

В протоколе ОВЕН предусмотрены широковещательные адреса, при 8-битной адресации -

255, а при 11-битной адресации - от 2040 до 2047.

Базовый адрес прибора задается в программе «Конфигуратор М110» (параметр Addr).

По умолчанию прибор имеет Базовый адрес - 16.

Адресация в протоколе ModBus

Диапазон значений базового адреса в протоколе ModBus - от 1 до 247.

Широковещательный адрес в протоколе ModBus - 0.

Адресация в протоколе DCON

Диапазон значений базового адреса в протоколе DCON - от 0 до 255.

Б.3 Мастер сети

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Основная функция Мастера сети - инициировать обмен данными между Отправителем и

Получателем данных. Прибор не может быть Мастером сети, он выступает в роли

Получателя данных.

В качестве Мастера сети можно использовать:

− программируемые контроллеры ОВЕН ПЛК;

− ПК с подключенным преобразователем RS-232/RS-485 (например, ОВЕН АСЗ-М) или

USB/RS-485 (например, ОВЕН АС4).

В протоколе ОВЕН предусмотрен только один Мастер сети.

Приложение В. Параметры прибора

В.1 Команды протокола ОВЕН

В.1.1 Общие параметры

Общие параметры приведены в таблице В.1.

Таблица В.1

Команда

Hash

Тип

Допустимые значения

Примечание

данных

Название прибора

D681

Строка

MB110-pH

Только чтение

dev

ASCII,

8 байт.

Версия прошивки

2D5B

Строка

vX.YY

Только чтение.

ver

ASCII,

X - номер версии,

до 8

YY - номер

байт.

подверсии

В.1.2 Сетевые параметры

Сетевые параметры приведены в таблице В.2. Все команды, кроме оговоренных особо,

могут как прочитать данные из прибора, так и записать новые данные.

Таблица В.2

Команда

Hash

Тип

Допустимые

Примечание

данных

значения

Скорость обмена

B760

byte

0 - 2400 кбит/с,

По умолчанию - 2

bPS

1 - 4800 кбит/с,

2 - 9600 кбит/с,

3 - 14400 кбит/с,

4 - 19200 кбит/с,

5 - 28800 кбит/с,

6 - 38400 кбит/с,

7 - 57600 кбит/с,

8 - 115200 кбит/с

Тип контроля

E8C4

byte

0 - нет контроля,

По умолчанию - 0

четности

1 - четность,

PrtY

2 - нечётность

Количество стоп-

B72E

byte

0 - 1 бит,

По умолчанию - 0

бит в посылке

1 - 2 бита

Sbit

Длина сетевого

1ED2

byte

0 - 8 бит,

По умолчанию - 0

адреса, бит

1 - 11 бит

A.Len

Базовый адрес

9F62

int16

от 0 до 2047

По умолчанию - 16

прибора

Addr

Окончание таблицы В.2

Команда

Hash

Тип

Допустимые

Примечание

данных

значения

Код последней

0233

byte

от 0 до 255

Только чтение.

сетевой ошибки

Коды ошибок соответствуют

n.Err

кодам ошибок протокола

Owen

Задержка ответа от

CBF5

byte

от 0 до 45

По умолчанию - 2

прибора, мс

rS.dL

Применение

8403

нет

Только запись.

настроек

По данной команде сетевые

Aply

параметры заносятся в

энергонезависимую память и

применяются.

Конфигурационные

технологические параметры

остаются неизменными

В.1.3 Конфигурационные параметры

Конфигурационные параметры приведены в таблице В.3.

Таблица В.3

Команда

Hash

Тип

Допустимые

Примечание

данных

значения

Измеряемый

3E4E

byte

0 - pH,

Чтение/запись.

параметр

1 - ОВП

По умолчанию - 0

Sen.T

Тип температурного

E8DA

byte

0 - Pt100,

Чтение/запись.

датчика

1 - Pt1000,

По умолчанию - 0

TSe.T

2 - откл.

Тип

CF7F

byte

0 - авто,

Чтение/запись.

термокомпенсации

1 - ручная

По умолчанию - 0

TCo.T

Текущая температура

0045

float32

Чтение/запись.

режима ручной

По умолчанию: +20.0.

термокомпенсации

При TCo.T

задаёт

C.Tem

температуру измеряемой среды.

При TCo.T = 0 - игнорируется

Окончание таблицы В.3

Команда

Hash

Тип

Допустимые

Примечание

данных

значения

Координата E ИП

20AF

float32

Чтение/запись.

точки

По умолчанию: -50.0

E.Crd

Координата pH ИП

25C2

float32

Чтение/запись.

точки

По умолчанию: 7.0

p.Crd

Применить внесённые

00E9

нет

Только запись.

изменения

По

данной

команде

Init

конфигурационные

параметры заносятся в

энергонезависимую память

и применяются. Сетевые и

технологические параметры

остаются неизменными

Сброс

C17A

нет

Только запись.

конфигурационных

энергонезависимую

параметров в

память прибора заносятся

значения «по

значения конфигурационных

умолчанию»

параметров,

S.Def

соответствующие значениям

«по умолчанию». Сетевые и

технологические параметры

не изменяются

В.1.4 Оперативные параметры

Оперативные параметры приведены в таблице В.4. Все команды применяются только для

чтения данных из прибора.

Таблица В.4

Команда

Hash

Тип данных

Примечание

Результаты измерений

7A33

float32

Какая именно информация

канала pH/ОВП

содержится в ответе,

Rd.Rs

определяется параметром Sen.T

Измеренное значение

39A3

float32

температуры

Rd.Tm

Чтение статуса

80BB

int16

Побитовая расшифровка слова

Rd.St

статуса приведена в таблице В.5

Таблица В.5

Номер

Значение бита

Значение при

Комментарий

бита

включении

статуса

питания

от 15 до 6

Зарезервировано для дальнейших

разработок

Окончание таблицы В.5

Номер

Значение бита

Значение при

Комментарий

бита

включении

статуса

питания

Статус

измерения

0 - значение корректно,

канала pH

1 - значение не корректно

Признак юстировки

0 - юстировка не проводится,

1 - идёт процесс юстировки

Ошибка юстировки

0 - нет ошибки,

1 - ошибка.

Сбрасывается правильной

юстировкой, или через 10 минут

после последней неправильной

юстировки

Состояние датчика

0 - норма,

температуры

1 - отказ

Зарезервировано для дальнейших

разработок

Состояние перемычки

0 - не установлена,

сетевых настроек

1 - установлена

В.1.5 Технологические параметры

Технологические параметры приведены в таблице В.6. Все команды используются только

для записи.

Таблица В.6

Команда

Hash

Тип

Примечание

данных

Юстировка pH по одной

8C3A

float32

Передаётся значение pH

точке

используемого раствора

U.pH1

Юстировка pH по двум

1CFD

float32

Передаётся значение pH

точкам (первая точка)

используемого раствора

U.pHL

Юстировка pH по двум

CAE0

float32

Передаётся значение pH

точкам (вторая точка)

используемого раствора

U.pHH

Юстировка ОВП по одной

A968

float32

Передаётся значение поданного

точке

напряжения, мВ

U.Rx1

Юстировка ОВП по двум

0A8F

float32

Передаётся значение поданного

точкам (первая точка)

напряжения, мВ

U.RxL

Юстировка ОВП по двум

DC92

float32

Передаётся значение поданного

точкам (вторая точка)

напряжения, мВ

U.RxH

Окончание таблицы В.6

Команда

Hash

Тип

Примечание

данных

Применить юстировочные

B5D7

нет

По данной команде происходит запись

коэффициенты^*

юстировочных

параметров

U.Apl

энергонезависимую память. Сетевые и

конфигурационные параметры не

изменяются

- вместе с квитанцией передаётся

4 информационных байта

(тип данных float32).

Информационные данные содержат числовое значение отклонения крутизны водородной

характеристики от расчётного значения, полученное во время последней юстировки датчика pH.

В.2 Команды протокола ModBus

Для протокола ModBus реализованы следующие функции:

- 3 (Read holding registers) Получение значения одного или нескольких регистров;

- 6 (Preset single register) Запись нового значения в регистр;

- 16 (Preset multiple registers) Установить новые значения нескольких последовательных

регистров;

- 17 (report slave ID) чтение имени прибора и версии прошивки.

Диапазон допустимых адресов - от 1 до 247. Адрес 0 является широковещательным

адресом и допускается к использованию только с командами записи. Квитанция на сообщение с

широковещательным адресом отсутствует.

В.2.1 Структура запроса и ответа функции 17

Запрос:

Адрес

Функция

Контрольная сумма

от 1 до 247

0х11

Ответ:

Адрес

Функци

Размер

Поле данных

Контрольная

поля данных

(коды ASCII)

сумма

от 1 до 247

0х11

14 *

МВ110-pH vX.YY

- В случае, когда версия прошивки превышает «9.99», размер поля данных может быть

другим.

X - номер версии прошивки,

YY - номер подверсии прошивки.

В.2.2 Сетевые параметры

Сетевые параметры приведены в таблице В.7. Все команды, кроме оговоренных особо,

могут как прочитать данные из прибора, так и записать новые данные.

Таблица В.7

Команда

Адрес

Кол-во

Допустимые

Примечание

регистра

регистров

значения

Скорость обмена

0x0

0 - 2400 кбит/с,

По умолчанию - 2

bPS

1 - 4800 кбит/с,

2 - 9600 кбит/с,

3 - 14400 кбит/с,

4 - 19200 кбит/с,

5 - 28800 кбит/с,

6 - 38400 кбит/с,

7 - 57600 кбит/с,

8 - 115200 кбит/с

Тип контроля

0x1

0 - нет контроля,

По умолчанию - 0

четности

1 - четность,

PrtY

2 - нечётность

Количество стоп-

0x2

0 - 1 бит,

По умолчанию - 0

бит в посылке

1 - 2 бита

Sbit

Длина сетевого

0x3

0 - 8 бит,

По умолчанию - 0

адреса, бит

1 - 11 бит

A.Len

Окончание таблицы В.7

Команда

Адрес

Кол-во

Допустимые

Примечание

регистра

регистров

значения

Базовый адрес

0x4

от 1 до 247

По умолчанию - 16

прибора

Addr

Код последней

0x5

Только чтение

сетевой ошибки

n.Err

Задержка ответа

0x6

от 0 до 45

По умолчанию - 2

от прибора, мс

rS.dL

Применение

0x7

Только запись

настроек

По данной команде

Aply

сетевые

параметры

заносятся

энергонезависимую

память и применяются.

Конфигурационные

технологические

параметры

остаются

неизменными

В.2.3 Конфигурационные параметры

Конфигурационные параметры приведены в таблице В.8.

Таблица В.8

Команда

Адрес

Кол-во

Допустимые

Примечание

регистра

регистров

значения

Измеряемый

0x8

0 - pH,

Чтение/запись.

параметр

1 - ОВП

По умолчанию - 0

Sen.T

Тип

0x9

0 - Pt100,

Чтение/запись.

температурного

1 - Pt1000,

По умолчанию - 0

датчика

2 - откл

TSe.T

Тип

0xA

0 - авто,

Чтение/запись.

термокомпенсации

1 - ручная,

По умолчанию - 0

TCo.T

Температура

0xB

Чтение/запись.

режима ручной

0xC

Тип данных: float32.

термокомпенсации

По умолчанию: +20.0.

C.Tem

При TCo.T = 1 задаёт

температуру измеряемой

среды.

При TCo.T = 0 - игнорируется

Окончание таблицы В.8

Команда

Адрес

Кол-во

Допустимые

Примечание

регистра

регистров

значения

Координата E ИП

0xD

Чтение/запись.

точки

0xE

Тип данных: float32.

E.Crd

По умолчанию: -50.0

Координата pH ИП

0xF

Чтение/запись.

точки

0x10

Тип данных: float32.

p.Crd

По умолчанию: 7.0

Применить

0x11

Только запись.

внесённые

По

данной

команде

изменения

конфигурационные параметры

Init

заносятся

энергонезависимую память и

применяются. Сетевые и

технологические параметры

остаются неизменными

Сброс

0x12

Только запись.

конфигурационны

В энергонезависимую память

х параметров в

прибора заносятся значения

значения «по

конфигурационных

умолчанию»

параметров, соответствующие

S.Def

значениям

«по умолчанию».

Сетевые и технологические

параметры не изменяются

В.2.4 Оперативные параметры

Оперативные параметры приведены в таблице В.9. Все команды применяются только для

чтения данных из прибора.

Таблица В.9

Команда

Адрес

Количество

Тип данных

Примечание

регистра

регистров

Результаты

Какая

именно

измерений

информация

0x13

канала pH/ОВП

float32

содержится в ответе,

0x14

Rd.Rs

определяется

параметром Sen.T

Измеренное

значение

0x15

float32

температуры

0x16

Rd.Tm

Чтение статуса

Побитовая

Rd.St

расшифровка

слова

0x17

int16

статуса приведена в

таблице В.5

В.2.5 Технологические параметры

Технологические параметры приведены в таблице В.10.

Таблица В.10

Команда

Адрес

Количество

Тип

Примечание

регистра

регистров

данных

Юстировка pH по

0x18

float32

Только запись.

одной точке

0x19

Передаётся значение pH

U.pH1

используемого раствора

Юстировка pH по

0x1A

float32

Только запись.

двум точкам (первая

0x1B

Передаётся значение pH

точка)

используемого раствора

U.pHL

Юстировка pH по

0x1C

float32

Только запись.

двум точкам (вторая

0x1D

Передаётся значение pH

точка)

используемого раствора

U.pHH

Юстировка ОВП по

0x1E

float32

Только запись.

одной точке

0x1F

Передаётся

значение

U.Rx1

поданного напряжения,

мВ

Юстировка ОВП по

0x20

float32

Только запись.

двум точкам (первая

0x21

Передаётся

значение

точка)

поданного напряжения,

U.RxL

мВ

Окончание таблицы В.10

Команда

Адрес

Количество

Тип

Примечание

регистра

регистров

данных

Юстировка ОВП

0x22

float32

Только запись.

по двум точкам

0x23

Передаётся значение поданного

(вторая точка)

напряжения, мВ

U.RxH

Применить

0x24

int16

Только запись.

юстировочные

По данной команде происходит

коэффициенты

запись юстировочных параметров

U.Apl

в энергонезависимую память.

Сетевые и конфигурационные

параметры не изменяются

В.3 Команды протокола DCon

В.3.1 Считывание данных

Посылка:

#AA[CHK](cr),

где

АА - адрес модуля, от 00 до FF,

[CHK] - контрольная сумма,

(cr) - символ перевода строки (0х0D).

Ответ:

>(данные)[CHK](cr),

где

(данные) - записанные подряд без пробелов результаты измерения в

десятичном представлении: Rd.Rs, Rd.Tm.

Длина записи об измерении равна девяти символам. На месте недостоверных данных

передаётся значение (-999.9999).

Пример - > +100.2003+045.0000[CHK](cr).

При синтаксической ошибке или ошибке в контрольной сумме нет никакого ответа.

В.3.2 Считывание имени прибора

Посылка:

$AAM[CHK](cr),

где

АА - адрес модуля, от 00 до FF,

[CHK] - Контрольная сумма

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(имя прибора(8 символов))[CHK](cr).

Пример - !ААМВ110-pH[CHK](cr).

При синтаксической ошибке или ошибке в контрольной сумме: никакого ответа.

В.3.3 Считывание версии программы прибора

Посылка:

$AAF[CHK](cr),

где

АА - адрес модуля, от 00 до FF,

[CHK] - Контрольная сумма,

(cr) - символ перевода строки (0х0D).

Ответ:

!АА(версия(5 символов))[CHK](cr).

Пример - !ААvX.YY[CHK](cr)

При синтаксической ошибке или ошибке в контрольной сумме нет никакого ответа.

Приложение Г. Методика юстировки

Прибор предусматривает два вида юстировки:

− юстировка ОВП по одной или двум точкам;

− юстировка показателя pH по одной или двум точкам;

ВНИМАНИЕ! Некорректная юстировка ОВП может привести к увеличенной погрешности

измерения показателя pH.

Юстировка ОВП выполняется только при изготовлении прибора, а также в случаях

отрицательных результатов поверки прибора (показателя pH). В остальных случаях выполнять

такую юстировку не рекомендуется.

Г.1 Последовательность юстировки pH

Г.1.1 Включить прибор в составе с применяемыми электродами и преобразователем

интерфейсов (см. рисунок Г.1) и запустить на компьютере программу

«Конфигуратор М110».

Выполнить установку связи с прибором. Провести прогрев прибора не менее 5 минут.

Рисунок Г.1- Схема подключения прибора для проведения юстировки

Г.1.2 При отсутствии подключенного датчика температуры необходимо:

− установить значение «Ручная» для параметра «Тип термокомпенсации»;

− установить значение, соответствующее температуре применяемого буферного

раствора для параметра «Температура режима ручной термокомпенсации, С°».

При наличии подключенного датчика температуры требуется правильно выбрать тип этого

датчика (Pt100 или Pt1000) при помощи параметра «Тип температурного датчика».

Г.1.3 В главном окне программы выбрать меню Режимы программы | Юстировка. Ввести

код доступа 394 и нажать кнопку «Продолжить».

Г.1.4 Убедиться в правильности установленных параметров

(«Тип температурного

датчика», «Координата Еи изопотенциальной точки, мВ» и «Координата pHи изопотенциальной

точки, pH»). Если параметры не верны, то установить корректные значения данных параметров.

Г.1.5 Выбрать тип юстировки «Юстировка pH». Выбрать требуемое число точек юстировки

и нажать кнопку «Продолжить».

Г.1.6 Поместить электродную систему в буферный раствор. Ввести известное значение

показателя pH данного буферного раствора в ячейку

«Введите значение pH буферного

раствора».

Дождаться устойчивых показаний в поле «Текущее значение pH» (показания данного

параметра в течение 15 с изменяются не более 0.02 pH).

Нажать кнопку «Продолжить».

Г.1.7 При юстировке pH по двум точкам, повторить п. Г.1.6, поместив электродную систему

во второй буферный раствор, предварительно промыв электроды в дистиллированной воде.

Г.1.8 При успешной юстировке нажать кнопку «Сохранить» для записи данных в прибор.

Г.2 Последовательность юстировки ОВП

Г.2.1 Включить прибор в составе с применяемыми электродами и преобразователем

интерфейсов (см. рисунок Г.1, температурный датчик не требуется) и запустить на компьютере

программу «Конфигуратор М110». Выполнить установку связи с прибором. Провести прогрев

прибора не менее 5 минут.

Г.2.2 В главном окне программы выбрать меню Режимы программы | Юстировка. Ввести

код доступа 394 и нажать кнопку «Продолжить».

Г.2.3 Убедиться в правильности установленных параметров

(«Тип температурного

датчика», «Координата Еи изопотенциальной точки, мВ» и «Координата pHи изопотенциальной

точки, pH»). Если параметры не верны, то установить корректные значения данных параметров.

Г.2.4 Выбрать тип юстировки

«Юстировка ОВП». Выбрать требуемое число точек

юстировки и нажать кнопку «Продолжить».

Г.2.5 Поместить электродную систему в буферный раствор. Ввести известное значение

показателя ОВП данного буферного раствора в ячейку «Введите значение ОВП буферного

раствора».

Дождаться устойчивых показаний в поле «Текущее значение ОВП, мВ» (показания данного

параметра в течение 15 с изменяются не более 2 мВ).

Нажать кнопку «Продолжить».

Г.2.6 При юстировке ОВП по двум точкам, повторить п.Г.2.5, поместив электродную

систему во второй буферный раствор.

Г.2.7 При успешной юстировке нажать кнопку «Сохранить» для записи данных в прибор.

Примечание - допускается выполнение юстировки ОВП последовательно подавая на вход

прибора постоянное напряжение минус 1000 ± 1 мВ, а затем 1000 ± 1 мВ. Данные значения

напряжений следует указывать в параметре «Введите значение ОВП буферного раствора».
