СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ АЛЬФА АS100. ПАСПОРТ ДЯИМ. 411152.025 ПС
СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ
ЭНЕРГИИ ОДНОФАЗНЫЙ
АЛЬФА АS100
ПАСПОРТ
Гос.реестр №70900-18
ДЯИМ. 411152.025 ПС
ОКПД 2 26.51.63.130
1.
ОБЩИЕ УКАЗАНИЯ
1.1. Перед эксплуатацией счетчика электрической энергии однофазного Альфа AS100
(в дальнейшем - “счетчик”) необходимо внимательно ознакомиться с руководством по
эксплуатации ДЯИМ.411152.025 РЭ.
2.
ОСНОВНЫЕ СВЕДЕНИЯ
2.1.
Счетчик Альфа AS100 предназначен для измерения активной, реактивной электрической
энергии прямого и обратного направлений по дифференцированным во времени тарифам
в однофазных сетях переменного тока промышленной частоты. Соответствует
требованиям ТУ 26.51.63-026-29056091-2017, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и
ГОСТ 31819.23-2012.
2.2. Счетчик сертифицирован и зарегистрирован в Государственном реестре средств
измерений РФ под №70900-18. Декларация о соответствии ЕАЭC N RU Д-RU.АЯ46.В.97255
выдана органом по сертификации ФБУ “Ростест-Москва”, действительна по 17.10.2022.
2.3. Интервал между поверками составляет 16 лет.
3.
КОМПЛЕКТНОСТЬ
3.1.
В комплект поставки счетчика входят:
■ счетчик Альфа AS100
- 1 шт.
■ пломба с проволокой
- 2 компл.
■ паспорт
- 1 шт.
■ упаковочная тара
- 1 шт.
Руководство по эксплуатации (РЭ), программное обеспечение (ПО), методика поверки (МП)
доступны для скачивания на сайте www.izmerenie.ru.
4.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1
Предприятие-изготовитель гарантирует соответствие счетчика требованиям ТУ 26.51.63-
026-29056091-2017
при соблюдении потребителем условий эксплуатации,
транспортирования и хранения, установленных техническими условиями и руководством по
эксплуатации.
4.2
Гарантийный срок (срок хранения и срок эксплуатации суммарно) 36 месяцев со дня
отгрузки заказчику.
4.3
Счетчик, у которого обнаружено несоответствие требованиям технических условий во
время гарантийного срока эксплуатации, заменяется или ремонтируется предприятием-
изготовителем.
4.4
По окончании гарантийного срока в течение срока службы счетчика ремонт производится
предприятием-изготовителем или сервисными организациями за счет потребителя
(покупателя).
4.5
Гарантии предприятия-изготовителя прекращаются, если прибор учета имеет
механические повреждения, возникшие не по вине производителя, а также, если
отсутствуют или нарушены пломбы, установленные при выпуске счетчика.
4.6
Предприятие-изготовитель: ООО Эльстер Метроника;
адрес: 111141, Россия, г. Москва, 1-й проезд Перова Поля, д.9, стр.3.
5.
СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
5.1.
Сведения по утилизации счетчика указаны в Руководстве по эксплуатации.
1 / 4
6.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВЫВАНИИ
Счетчик АS100 соответствует техническим условиям ТУ 26.51.63-026-29056091-2017, признан
годным для эксплуатации и упакован на заводе-изготовителе согласно требованиям,
предусмотренным в действующей технической документации.
Контролер ОТК
Дата приемки
7.
СВИДЕТЕЛЬСТВО О ПОВЕРКЕ
Счетчик поверен в соответствии с Методикой поверки РТ-МП-5119-551-2018 и признан годным
для эксплуатации.
Дата первичной поверки
Печать поверителя
8.
СВЕДЕНИЯ О ПОВТОРНЫХ ПОВЕРКАХ
Оттиск поверительного
Дата следующей
Дата поверки
клейма и подпись
Примечание
поверки
поверителя
9.
ОСОБЫЕ ОТМЕТКИ
2 / 4
10. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
10.1. К работам по монтажу, техническому обслуживанию и ремонту счетчика допускаются лица,
прошедшие специальную подготовку и имеющие удостоверение на право технического
обслуживания и ремонта счетчиков;
10.2. По безопасности эксплуатации счетчик соответствует требованиям безопасности по
ГОСТ 22261-94, ГОСТ Р 51350-99;
10.3. По способу защиты человека от поражения электрическим током счётчик соответствует
классу II по ГОСТ 8865-93;
10.4. Все работы, связанные с монтажом счетчика, должны производиться при отключенной сети.

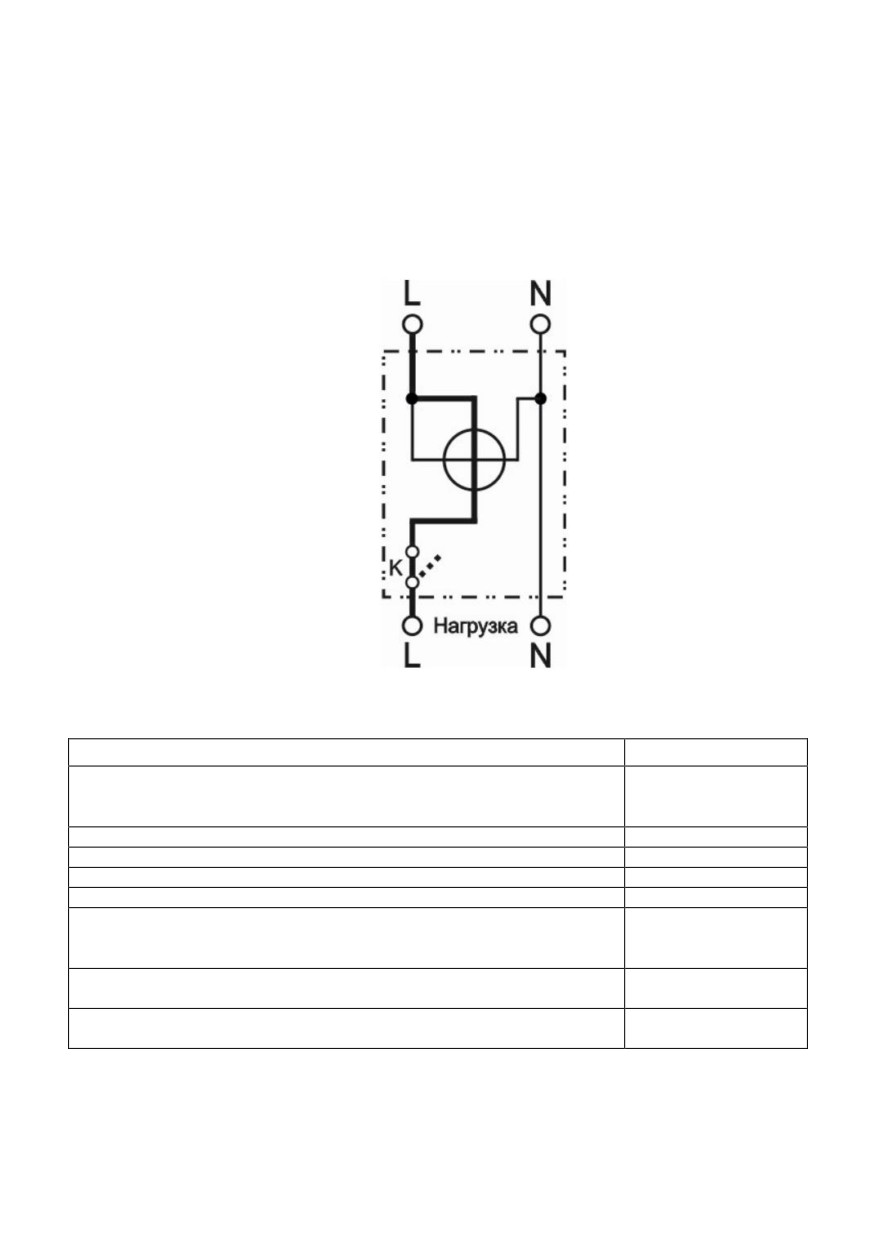

11. СХЕМА ПОДКЛЮЧЕНИЯ СЧЕТЧИКА
К - контактор (при наличии)
12. ТАБЛИЦЫ - Метрологические и технические характеристики счетчиков Альфа АS100
Таблица 1- Основные метрологические характеристики
Наименование характеристики
Значение
Класс точности:
− по активной энергии ГОСТ 31819.21-2012
1
− по реактивной энергии ГОСТ 31819.23-2012
2
Номинальное напряжение Uном, В
230
Рабочий диапазон напряжения, В
230±46
Базовый ток Iб, А
5
Максимальный ток Iмакс, А
60
Стартовый ток
− по активной энергии, А
0,02
− по реактивной энергии, А
0,025
Рабочий диапазон изменения частоты измерительной сети
50±2,5
счетчика, Гц
Погрешность хода часов, c/сутки, при 25 С, при штатном питании и
0,5
питании от батареи
3 / 4
Таблица 2 - Основные технические характеристики
Наименование характеристики
Значение
Постоянная счетчика:
− по активной энергии, имп/(кВт∙ч)
2500
− по реактивной энергии, имп/(квар∙ч)
2500
Полная мощность, потребляемая цепью напряжения, В∙А, не более
5
Общее количество знаков индикатора
7
Число тарифов
до 4
Количество тарифных зон в сутках
до 48
Количество сезонов
до 12
Интервалы усреднения профилей, мин
1, 5, 10, 15, 30, 60
Глубина хранения графиков нагрузки, сутки, не более
130
Параметры Wi-Fi
− протокол
802.11 b/g/n
− диапазон частот, МГц
от 2400 до 2462
− мощность излучения, мВт
100
Самодиагностика счетчика
есть
Защита от несанкционированного доступа:
− пароль счетчика
есть
− контроль снятия крышки зажимов
есть
− контроль снятия кожуха
есть
Длительность хранения информации при отключении питания в
30
энергонезависимой памяти, лет, не более
Силовое реле (контактор)
− ток размыкания макс, А
60
− напряжение размыкания макс, В
400
Степень защиты ГОСТ 14254-2015
IP51
Габаритные размеры (высота × глубина × ширина), мм, не более
1256665
Условия эксплуатации:
− температура окружающей среды,
от -40 ºС до +70 ºС
− относительная влажность, %, не более:
от 0 до 98
− атмосферное давление, кПа
от 60 до 106,7
Масса счетчика, кг, не более
0,5
Средняя наработка до отказа, ч, не менее
150000
Средний срок службы, лет, не менее
30
