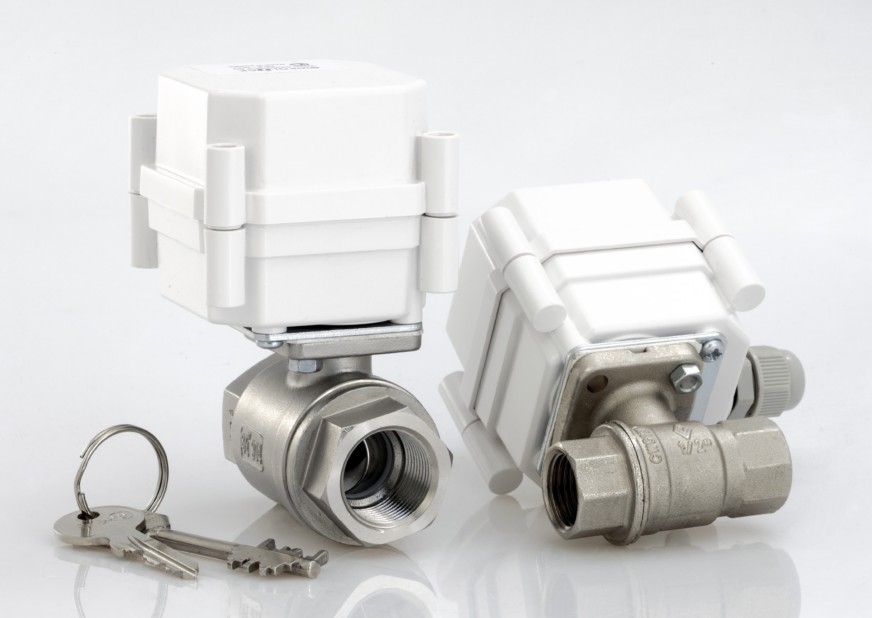

GIDROLOCK ULTIMATE ШАРОВОЙ ЭЛЕКТРОПРИВОД. ПАСПОРТ
GIDROLOCK ULTIMATE
ШАРОВОЙ ЭЛЕКТРОПРИВОД
ПАСПОРТ
Технические характеристики
шарового электропривода GIDROLOCK ULTIMATE:
Мощность электродвигателя не более
6 Вт
Максимальное давление жидкости
64 атмосферы
Максимальная температура жидкости
+100 градусов
Температурный диапазон эксплуатации
от -10 до +60 град.
Габаритные размеры электропривода (без крана) (Ш х В х Д)
70 х 65 х 70 мм
Длина соединительного кабеля
1,1 метр
Время поворота шарового крана на 90 градусов
15 секунд
Размер проходного сечения шарового крана:
1/2 дюйма
D=15 мм
3/4 дюйма
D=20 мм
1 дюйм
D=25 мм (Bugatti)
Крутящий момент на валу электродвигателя:
Номинальный режим
5 Нм (50 кг*см)
Форсированный режим
6,5 Нм (65 кг*см)
Напряжение питания -
Напряжение питания - постоянное
переменное напряжение
напряжение от +8 до +15 В:
220 В ±15%, 50 Гц:
Ток потребления в момент
открытия/закрытия
не более 0,5 А
Ток потребления в момент
Ток потребления в момент открытия/закрытия
открытия/закрытия
не более 80 мА
(форсированный режим)
не более 0,7 А
Ток потребления
Ток потребления
в дежурном режиме
не более 10 мА
в дежурном режиме
не более 50 мА
Подключение и управление:
Подключение и управление:
Провод.
Подключение.
Провод.
Подключение.
1
Коричневый.
L фаза 220 вольт.
1
Коричневый.
+ 12 вольт.
2
Синий.
N рабочий проводник.
2
Синий.
GND (-12 вольт).
3
Зелено-желтый.
PE заземление.
3
Зелено-желтый.
PE заземление.
4
Черный.
Управление.
4
Черный.
Управление.
Соединение черного
Соединение черного
провода с коричневым
провода с синим
проводом (L): закрытие
проводом (GND):
шарового электропривода.
закрытие шарового
Отсоединение черного
электропривода.
провода от коричневого
провода (L): открытие
Отсоединение черного
шарового электропривода.
провода от синего
Внимание: не допускается
провода (GND):
подсоединение черного
открытие шарового
провода на (N) рабочий
электропривода.
проводник (синий провод).
ООО ГИДРОРЕСУРС
8(495) 585-12-59
8(498) 720-52-28
141021 М.О., г. Мытищи,
ул. Юбилейная д.40 корп.1
Гарантийный сертификат.
Гарантийный срок на шаровой электропривод GIDROLOCK ULTIMATE 36 месяцев
со дня продажи.
Гарантийные обязательства не распространяются на изделия с дефектами, возникшими
в результате механических повреждений, неправильного подключения и эксплуатации
шарового электропривода GIDROLOCK ULTIMATE
Дата продажи
__ /___________201__г.
Подпись продавца
____________________
Претензий к внешнему виду и комплектации не имею. С условиями гарантии согласен.
Подпись покупателя ____________________
