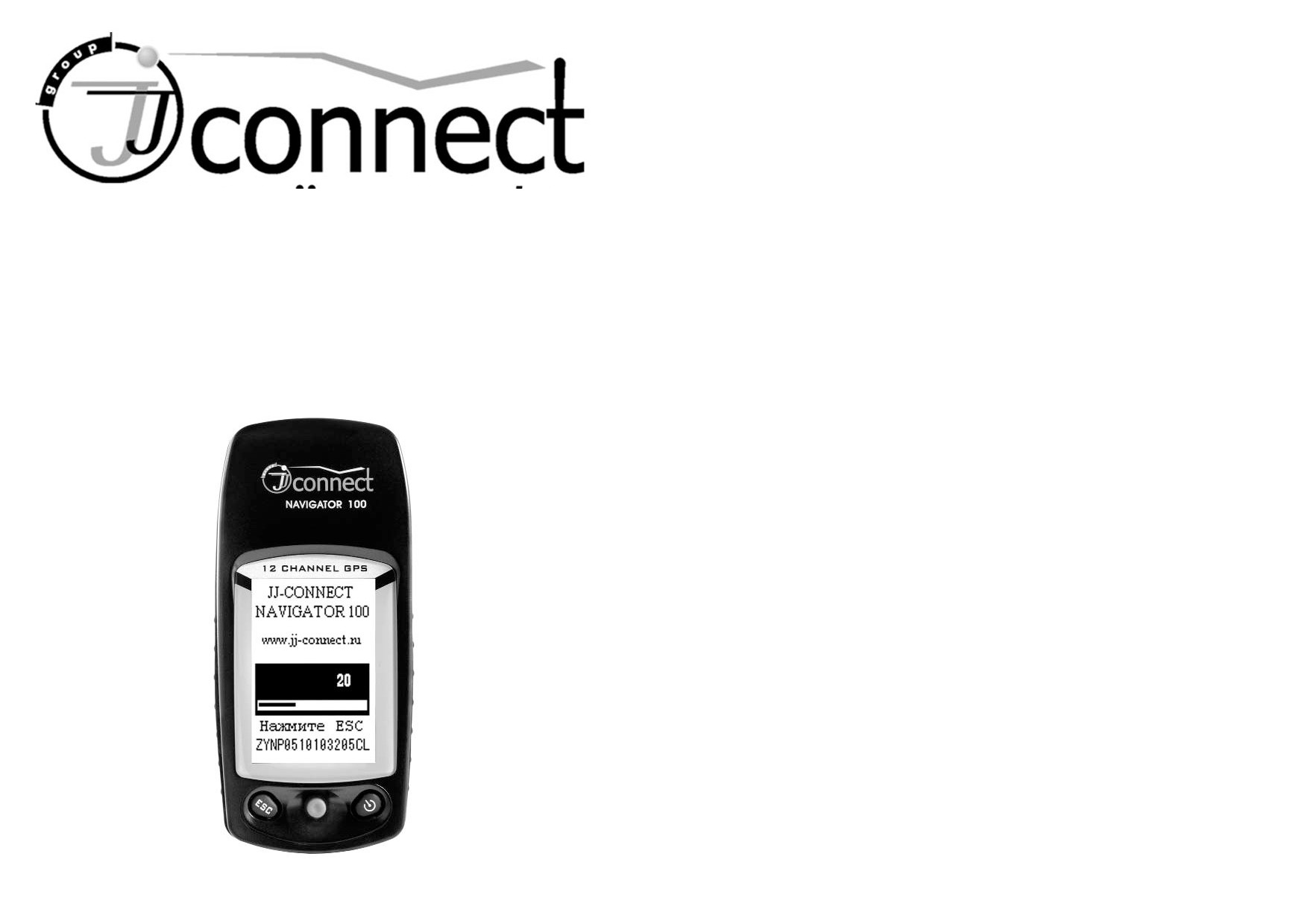

JJ-Connect NAVIGATOR 100. Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JJ-Connect NAVIGATOR 100

Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВВЕДЕНИЕ

Основные страницы

Начало работы

Использование JJ-Connect NAVIGATOR 100

Перед началом работы с JJ-Connect NAVIGATOR

100, Вам

необходимо вынести его на улицу и найти открытый участок

Внутренняя GPS

местности, где встроенная антенна имела бы беспрепятственный

Антенна

доступ к небу.

Включение JJ-Connect NAVIGATOR 100

1. Нажмите кнопку Включение до тех пор, пока не услышите

звуковой сигнал и не появится страница приветствия.

2. После того, как приветствие закончится, нажмите кнопку ВВОД

LCD Экран

(с подсветкой)

или ВЫХОД и появится страница, указывающая на Ваше

Водонепроницаемый

местоположение.

корпус

3. Продолжительно нажмите кнопку ВЫХОД. Поочередно появятся

три основные страницы. Находясь на любой из этих страниц,

Включение/

Выключение

нажмите кнопку ВВОД. Вы сможете войти на страницу МЕНЮ и

Отсек для

начать работу.

батарей

ВВЕРХ/ВНИЗ/

Номер версии ПО

Выключение JJ-Connect NAVIGATOR 100

ВПРАВО/ВЛЕВО/

ВВОД

Нажмите и удерживайте кнопку Включение в течении приблизительно 3 секунд, пока не

ВЫХОД

погаснет экран.

Включение / Выключение подсветки LCD экрана

Установка батарей

В любой момент просто нажмите кнопку ВКЛЮЧЕНИЕ.

1. Поверните винт крышки батарейного отсека против часовой стрелки

до тех пор, пока не станет возможным отделить крышку от прибора.

ЗАМЕЧАНИЕ При первом использовании поиск спутников и определение местоположения

занимает порядка 15 минут. В дальнейшем, этот процесс будет занимать менее минуты.

2. Вставьте две новые AA

1,5 V батарейки или аккумулятора, как

Если заряд батарей недостаточен для работы прибора, что выясняется сразу же после

показано на рисунке слева. Убедитесь, что соблюдена правильная

включения, то прибор издаст предупредительный сигнал и автоматически выключится в

полярность. Поместите крышку батарейного отсека на место.

течении примерно 2 минут.

3. Убедитесь, что винт крышки встал на место и поверните его по

Работа с JJ-Connect NAVIGATOR 100 организована на четырех страницах: Слежение

часовой стрелке. Убедитесь, что крышка плотно прижата. Поскольку

(Отслеж), Навигация (Нав), Состояние спутников (Спутн) и Формат (Форм. польз.). Обычно,

крышка действительно дает гарантию защиты батарей от воды,

при каждом включении JJ-Connect NAVIGATOR 100, лучше всего перейти на страницу

нельзя допустить срыва винта, влекущего за собой разгерметизацию

спутников и перед началом работы проверить местоположение спутников и уровень приема

батарейного отсека.

сигналов от них.

ЗАМЕЧАНИЕ Срок службы батарей зависит от разных факторов,

Когда вы нажимаете кнопку ВКЛЮЧЕНИЕ для начала работы, Вы можете нажать кнопку

включая температуру, при которой использовался прибор и частоту

ВЫХОД для переключения между основными страницами. При нажатии кнопки ВВОД, со

использования подсветки. С прибором также могут использоваться

страниц Состояние, Навигация, Слежение высвечивается страница МЕНЮ. Здесь Вы можете

аккумуляторы, за исключением тех, чье состояние не всегда верно

выбрать определенный раздел и продолжить работу.

отражается прибором. Встроенная литиевая батарея обеспечит

сохранность Ваших данных во время подзарядки аккумуляторов.

На странице МЕНЮ есть пять разделов: Отметка, Точки, Маршруты, Треки, Настройка и

Связь. Нажмите кнопку ВВЕРХ / ВНИЗ для выбора раздела и, нажав кнопку ВВОД, Вы

Кнопка ВЫХОД (ESC)

сможете продолжить работу внутри раздела. Или, нажав кнопку ВЫХОД на странице МЕНЮ,

переключает между четырьмя основными страницами

Вы сможете вернуться к основным страницам.

отменяет текущую операцию

возвращает на шаг назад или к предыдущей странице

Кнопка ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ

включает и выключает прибор

включает и выключает подсветку LCD экрана

Кнопка ВВЕРХ / ВНИЗ / ВПРАВО / ВЛЕВО / ВВОД

выделяет пункты меню и вводит данные

управляет движением курсора на карте

настраивает яркость экрана и масштаб карты

начинает ввод и активизирует выбранное значение

позволяет перейти на страницу МЕНЮ

В Ы Х О Д

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные страницы

Основные страницы

Схема работы с прибором

долготу, широту, высоту, дату, время, скорость относительно земли и т.д. Для выбора

отображаемой информации используйте кнопки ВВЕРХ и ВНИЗ.

ЗАМЕЧАНИЕ: Дата и время получаются путем обработки сигналов спутников. В приборе

нет встроенных часов.

Иконка

в левом верхнем углу означает, что не получены сигналы от минимум трех

спутников; а иконка

означает , что навигационная информация верна. Во

время работы очень важно проверять иконку приема спутникового сигнала.

Неверные данные

Верные данные

До авто-локации

После авто-локации

Основные страницы

•Внизу обе строки используются для отображения детальной информации, такой как

широта, долгота, высота (выс), скорость “SOG” (ск) и направление “COG” (нд).

•Для того, чтобы навигационная информация (координаты и время) была верна, Вам

необходимо установить местное время и систему единиц (см. стр. 13). Каждый раз

Положение спутника

в пространстве

после включения, до авто-локации, вся навигационная информация отсутствует. После

авто-локации, страница Навигация автоматически обновляется.

Местоположение

Направление

пользователя

движения

Уровень приема сигнала

Страница отслеживания пути

Слабый сигнал

•Эта страница главным образом используется для записи пути. Маленькая фигурка в

середине экрана - это ВЫ. Во время вашего движения, происходит

Широта

прорисовка линии, отображающей Ваше перемещение. Данный

Долгота

ID номер спутника

прибор может запоминать путь. Внизу отображаются две надписи:

слева - масштаб условной карты, справа - пройденное расстояние.

Кнопками ВЛЕВО / ВПРАВО можно настроить масштаб карты.

Страница Состояние Спутников

•При нажатии кнопки ВВОД, появляется меню. Наведите курсор на

•

Эта страница главным образом информирует Вас о положении спутников и о силе

пункт ПАН и нажмите кнопку ВВОД снова для просмотра траектории

передаваемых ими сигналов. Обычно, для обработки данных, прибору необходимы

Вашего пути и детальной информации.

сигналы минимум от трех спутников. Сначала, Вам необходимо проверить иконку в

левом верхнем углу этой страницы.

•Состояние батарей отображается в правой центральной части

экрана. Чем выше столбец, тем выше заряд.

•Для описания положения спутников здесь использованы две окружности. Все спутники

будут разбросаны внутри или вдоль большой окружности. Если иконка спутника

•На странице с траекторией кнопкой ВВЕРХ/ ВНИЗ/ ВЛЕВО/ ВПРАВО

Вы можете передвигать перекрестие. В правом нижнем углу

мигает, то спутник только что найден. Если она залита черным, то информация от

отображается долгота и широта точки на которую указывает курсор.

спутника используется для обработки.

•Для возврата на первоначальную Страницу отслеживания пути,

•Колонки в нижней половине страницы информируют Вас о силе принимаемых от

нажмите кнопку ВЫХОД.

спутников сигналов. Чем выше колонка, тем сильнее сигнал. Если колонка мигает, то

•Если Ваш трек или маршрут замкнуты, то с помощью пункта меню

это означает, что сигнал от спутника не учитывается при обработке данных. Ниже

площ, Вы сможете рассчитать площадь, находящуюся внутри них.

колонки указан ID номер спутника.

Для записи пути, пожалуйста, обратитесь к странице 9.

Страница Навигация

После ознакомления с основными страницами, давайте, шаг за шагом,

Эта страница

- информационная. Она ориентирует Вас относительно сторон света,

научимся работать с прибором. Мы расскажем Вам о работе в порядке

показывает текущие координаты, а также название используемого маршрута или пути.

усложнения - от простого к сложному: Отметка, Путевые точки, Пути,

Стрелка в середине указывает направление Вашего движения. Таким образом Вы можете

Маршруты и Настройки.

судить о направлении Вашего движения по компасу. Спустя 2-3 секунды после того, как Вы

Путевая точка - это определенная точка на карте или пути, записанная в

прекратили движение, стрелка вернется к направлению на Север. Точка внутри окружности

память с присвоенным именем. JJ-Connect NAVIGATOR 100 может хранить в

указывает относительное направление на следующую путевую точку или пункт назначения.

памяти до 500 путевых точек. Путевые точки используются для построения

Страница Навигации показывает информацию о вашем текущем местоположении, включая

маршрута.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные страницы

Основные страницы

3. Нажав ВВОД Вы войдете на страницу редактирования выделенной путевой точки

4. Далее следуйте шагам 4, 5 и 6 пункта Создание путевой точки

Путевые точки

Удаление путевой точки:

Отметка положения: Если Вы хотите отметить Ваше текущее положение как путевую

1. Нажав кнопку ВВОД на странице списка путевых точек Вы увидите подменю

точку, Вам необходимо проверить страницу Состояние с целью убедиться, что Ваши

2. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Удал

координаты уже зафиксированы. Затем проделайте следующее:

3. Нажав ВВОД Вы увидите надпись “удалить?”

1. Находясь на странице Состояние, нажмите кнопку ВВОД и войдите на страницу МЕНЮ.

Поиск путевой точки

4. Выберите Да и нажмите ВВОД для подтверждения

2. Кнопкой ВВЕРХ / ВНИЗ выберите пункт ОТМ.

удаления или Нет для отмены

3. Нажмите ВВОД для перехода на страницу Отметки точек

Поиск путевой точки:

4. Кнопкой ВЛЕВО / ВПРАВО/ ВВОД выберите букву названия точки которую вы хотите

изменить.

1. Нажав кнопку ВВОД на странице списка путевых

точек Вы увидите подменю

5. Кнопкой ВВЕРХ / ВНИЗ изменяя буквы и символы, дайте названия путевым точкам

2. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Поиск

6. Кнопкой ВЛЕВО/ ВПРАВО выберите ДА и нажмите ВВОД для подтверждения

3. Нажав ВВОД Вы увидите появившееся маленькое

окошко

4. Кнопкой ВВЕРХ/ ВНИЗ/ ВЛЕВО/ ВПРАВО

введите имя искомой путевой точки, затем

выберите OK и нажмите ВВОД

5. Если искомое имя существует в списке путевых

точек, Вы вернетесь на страницу со списком путевых точек и искомое

имя

будет

выделено. Если нет - то выделено будет то же имя что и до поиска.

Упорядочивание путевых точек:

Упорядочивание путевых точек

- это их сортировка по имени в

алфавитном порядке. Нажав кнопку ВВОД на странице списка путевых

точек вы увидите подменю. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Сорт и

нажмите ВВОД. Все путевые точки станут упорядочены по имени.

изменений, тогда эта точка сохранится в списке путевых точек. Выберите НЕТ и нажмите

Навигация на точку:

ВВОД для отмены ввода новой путевой точки.

1. Нажав кнопку ВВОД на странице списка путевых точек Вы увидите

Создание путевой точки:

подменю

1. На странице Меню кнопкой ВВЕРХ/ ВНИЗ выберите пункт Точки и нажмите ВВОД для

2. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Актив, тем самым Вы

перехода к списку путевых точек.

выберите ту точку, в которую Вы хотите попасть

2. Нажмите кнопку ВВОД и Вы увидите всплывшее подменю

2. На странице навигации Вы увидите жирную точку, которая будет

указывать направление на выбранную путевую точку (ее название и

3. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Созд и снова нажмите ВВОД для входа на

расстояние до нее отображается над компасом)

страницу создания путевых точек

4. Для изменения текущего символа выберите его кнопками ВЛЕВО/ ВПРАВО/ ВВОД

ТРЕКИ (ПУТИ)

5. Кнопкой ВВЕРХ/ ВНИЗ измените буквы, символы и цифры. Вы можете указать для

путевой точки не только название и символы, но и долготу и широту.

Запись пути:

6. Выберите ДА и нажмите ВВОД для подтверждения или НЕТ и ВВОД для отмены.

1. Кнопкой ВВЕРХ/ ВНИЗ на странице MENU выберите пункт Треки и нажмите ВВОД. Вы

войдете на страницу Треки

Редактирование путевой точки:

2. Нажав ВВОД на пункте Нач Зап Вы увидите окно редактирования имени пути (трека)

1. Нажав кнопку ВВОД на странице списка путевых точек вы увидите подменю

2. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт ИЗМ

Редактирование путевой точки

Удаление путевой точки

3. Кнопкой ВВЕРХ/ ВНИЗ/ ВЛЕВО/ ВПРАВО Вы можете назвать путь

4. Нажав ВВОД подтвердите название пути

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные страницы

Основные страницы

5. Продолжительно нажмите ВЫХОД до тех пор, пока не вернетесь на основную страницу

5. Нажмите кнопку ВВОД. Нажмите ВЫХОД для перехода на страницу Отслеж.

отслеживания пути

Подготовьтесь к навигации с измененным курсом, между тем обратите внимание на

информацию на странице Навигации, включая параметры: скорость, направление

ЗАМЕЧАНИЕ: Если Вы введете имя, которое уже существует, Вы увидите надпись “Пов.

движения.

имя”. В этом случае Вам необходимо ввести другое имя. Всего Вы можете запомнить до

10 путей.

6. По окончанию отслеживания пути, снова вернитесь на страницу Треки, выберите пункт

Конец зап и нажмите ВВОД

7. Запись пути (трека) автоматически завершится

ЗАМЕЧАНИЕ: Вы можете обнаружить, что путь на экране прибора не является

непрерывной линией. Это происходит из-за того, что прием GPS сигнала от спутников не

стабилен из-за высотных зданий, тоннелей, магнитных полей, густого леса и т.д.

Как только вы записали путь, Вы можете его переименовывать, удалять, использовать для

навигации, проверять время записи, расстояние и направление движения. Обратитесь к

следующей странице.

Переименование пути

1. На странице Треки кнопкой ВВЕРХ/ ВНИЗ выберите путь, который Вы хотите

переименовать и нажмите ВВОД

2. В появившемся меню кнопкой ВВЕРХ/ ВНИЗ выберите пункт Переим

МАРШРУТЫ

3. Нажмите ВВОД и Вы увидите окно редактирования пути

Создание маршрута

4. Кнопкой ВВЕРХ / ВНИЗ/ ВЛЕВО/ ВПРАВО измените название пути

1. Кнопкой ВВЕРХ / ВНИЗ выберите пункт МАРШР на странице МЕНЮ и нажмите ВВОД

5. Нажмите ВВОД для подтверждения

2. Перейдя на список маршрутов, нажмите ВВОД, кнопкой ВВЕРХ/ ВНИЗ выберите пункт

Информация о пути

Удаление пути

Изменение курса

Созд и нажмите ВВОД

3. Надмите ВВОД, Кнопкой ВВЕРХ/ ВНИЗ выберите пункт “Доб” и нажмите ВВОД

4. Из списка путевых точек кнопкой ВВЕРХ/ ВНИЗ выберите ту, которую Вы хотите

добавить в этот маршрут и нажмите ВВОД. Точка будет автоматически добавлена.

Функция маршрут позволяет Вам последовательно связывать путевые точки и двигаться от

одной к другой, к пункту назначения. Если маршрут состоит из трех путевых точек A, B и C,

то отрезки от A до B, и от B до C называются “два этапа” на маршруте. Маршрут может

содержать до 50 путевых точек (включая начальную и пункт назначения) из сохраненных в

памяти.

На странице создания маршрута кнопкой ВВЕРХ/ ВНИЗ выберите путевую точку и

нажмите ВВОД. Откроется подменю, допускающее четыре действия:

1. Доб - значит поместить путевую точку после выделенной:

• Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Доб

Информация о пути

• Нажав ВВОД Вы войдете в список путевых точек

1. На странице Треки кнопкой ВВЕРХ/ ВНИЗ выберите путь, информацию о котором Вы

• Кнопкой ВВЕРХ/ ВНИЗ выберите путевую точку, которую Вы хотите добавить

хотите получить и нажмите ВВОД

• Нажмите ВВОД для подтверждения

2. Кнопкой ВВЕРХ/ВНИЗ в появившемся меню выберите пункт Атрибут

2. Встав - это значит поместить путевую точку перед выделенной

3. Нажав ВВОД Вы увидите следующую страницу, показывающую время записи,

• Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Встав

расстояние и другие параметры пути.

• Нажав ВВОД Вы войдете в список путевых точек

Удаление пути

• Кнопкой ВВЕРХ/ ВНИЗ выберите путевую точку, которую Вы хотите добавить

1. На странице Треки кнопкой ВВЕРХ/ВНИЗ выберите путь, который Вы хотите удалить и

нажмите ВВОД

• Нажмите ВВОД для подтверждения

3. Удал - это значит удалить путевую точку из маршрута

2. В появившемся меню кнопкой ВВЕРХ/ ВНИЗ выберите пункт Удал

• Кнопкой ВВЕРХ/ ВНИЗ выберите путевую точку, которую Вы хотите удалить

3. Нажмите ВВОД и Вы увидите сообщение, требующее подтверждение удаления

• Нажмите ВВОД и путевая точка будет удалена из маршрута

4. Выберите Да и нажмите ВВОД. Путь будет полностью удален из памяти прибора

4. Сохр - это означает завершение редактирования и сохранение в память прибора

Изменение курса (функция Trackback)

• Кнопкой ВВЕРХ/ ВНИЗ выберите пункт Сохр

1. На странице Треки кнопкой ВВЕРХ/ ВНИЗ выберите путь, направление движения в

котором Вы хотите изменить и нажмите ВВОД

• Нажав ВВОД Вы увидите появившееся окошечко

• Кнопкой ВЛЕВО/ ВПРАВО/ ВВЕРХ/ ВНИЗ дайте маршруту имя

2. В появившемся меню кнопкой ВВЕРХ/ ВНИЗ выберите пункт Возвращ

• Кнопкой ВЛЕВО/ ВПРАВО выберите ДА или НЕТ и нажмите ВВОД для подтверждения

3. Нажав ВВОД Вы увидите два варианта на выбор:”в конец” (к финишу) или “в нач” (к

началу).

4. Кнопкой ВВЕРХ/ ВНИЗ выберите «в нач» или «в конец»

ЗАМЕЧАНИЕ: Если во время сохранения выяснится, что маршрут с таким названием уже

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные страницы

Основные страницы

существует, то прибор попросит Вас переименовать маршрут.

2. Нажмите ВВОД и кнопкой ВВЕРХ/ ВНИЗ выберите пункт Акти в появившемся подменю

3. Нажмите ВВОД и тем самым активируйте маршрут (рядом с маршрутом появится

ожидающий курсор). Это подменю имеет 7 пунктов команд: изм, созд, удал, сорт, стоп,

Редактирование маршрута

обр. маршр. и удал. все Для выполнения первых четырех команд руководствуйтесь

На странице Маршр со списком маршрутов Вы можете просматривать все сохраненные

указаниями выше. Последние три используются только для активных маршрутов.

маршруты. Вы можете изменить маршрут путем редактирования шаблона путевых точек:

Предположим, что маршрут имеет пять путевых точек. Начало в точке А, затем B, C, D и

1. Кнопкой ВВЕРХ/ ВНИЗ выберите маршрут, который Вы будете изменять

конечная точка E. Теперь:

2. Нажав ВВОД Вы увидите меню в котором нужно выбрать пункт Изм и нажать ВВОД.

1. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт стоп и нажмите кнопку ВВОД. Навигация по

этому маршруту прекратится (ожидающий курсор исчезнет).

3. Теперь Вы видите все точки, включенные в маршрут. Нажмите ВВОД и Вы увидите

появившееся подменю с четырьмя командами: Доб, Встав, Удал и Сохр. Внесите

2. Кнопкой ВВЕРХ/ ВНИЗ выберите пункт изм и нажмите ВВОД. Появится страница точек,

изменения, как это описано в пункте, посвященном созданию маршрута.

содержащихся в маршруте. В этом меню Вы можете редактировать список и порядок

следования точек в маршруте.

4. В конце не забудьте сохранить внесенные изменения. Кнопкой ВВЕРХ/ ВНИЗ выберите

пункт Сохр на странице редактирования маршрута. Нажав ВВОД, еще раз проверьте

Во время движения по маршруту Вы можете перейти на страницу отслеж., чтобы

название маршрута. Если Вы хотите просто сохранить его, выберите OK. Для изменения

посмотреть Ваш путь и переключиться на страницу навигации посмотреть параметры Вашего

названия, руководствуйтесь изложенным выше пунктом, посвященном сохранению

движения, включая ск

(SOG), нд

(COG). Таким образом Вы можете проследить Ваше

маршрута.

перемещение.

ЗАМЕЧАНИЕ: Вы не можете редактировать маршрут во время навигации по нему.

Удаление маршрута

Находясь на странице со списком маршрутов, если Вы хотите удалить маршрут,

Настройка системы

проделайте следующее:

1. Кнопкой ВВЕРХ/ ВНИЗ выделите желаемый маршрут

Находясь на странице Меню кнопкой ВВЕРХ/ ВНИЗ выберите пункт Настр и нажмите

2. Нажмите ВВОД и кнопкой ВВЕРХ/ ВНИЗ выберите пункт Удал в появившемся подменю

ВВОД. Появится страница настроек. Вы можете изменять установки в следующих 6 пунктах:

Датум, Экран, Врем (Время), Сигн (Сигналы), Един (Единицы) и Проч (Прочие).

3. Нажав ВВОД,Вы увидите сообщение, требующее подтвердить удаление

Датум

(система координат)

- это теоретическая математическая модель земной

4. Кнопкой ВЛЕВО/ ВПРАВО выберите Да и нажмите ВВОД - маршрут удален из памяти.

поверхности. Создатели карт могут использовать разные модели и, таким образом,

Для отмены удаления выберите Нет.

координаты местоположения могут отличаться. Название использовавшейся для текущей

Упорядочивание маршрутов

карты модели Вы можете найти в описании к ней. Если Вы не уверены - выберите WGS84.

1. Кнопкой ВВЕРХ/ ВНИЗ выберите любой маршрут из списка маршрутов

Врем (время) Сначала Вам необходимо выбрать формат времени. Время может быть в 12

и 24 часовом формате. Затем Вам необходимо выбрать часовой пояс. Другими словами, если

2. Нажмите ВВОД и кнопкой ВВЕРХ/ ВНИЗ выберите пункт сорт в появившемся подменю

в текущем местоположении

+3 часов от времени по Гринвичскому меридиану, Вам

3. Нажмите ВВОД. Теперь все маршруты расположены в алфавитном порядке.

необходимо настроить временную зону +3. Время со смещением 0 часов - время по

Гринвичу. Эта настройка очень важна, поскольку напрямую влияет на время, которое будет

отражаться на страницах навигации. Кнопкой

ВЛЕВО/ ВПРАВО выберите формат - 12 или 24

часа. Кнопкой ВВЕРХ/ ВНИЗ выберите

временную зону.

Един

(единицы измерений) Расстояние

может отображаться в одной из трех единиц:

сухопутных милях, километрах и морских

милях.

Сигн (сигнал предупреждения)

Активный маршрут

В этом пункте Вы можете установить сигнал

Перед использованием маршрута для навигации, Вам сначала нужно его сделать

предупреждения для пяти случаев: XTE,

активным.

Опасность, Пункт назначения, Точка и Якорная

1. Кнопкой ВВЕРХ/ ВНИЗ выберите маршрут из списка маршрутов

точка. Кнопкой ВВЕРХ/ ВНИЗ выберите

случай, при котором Вы хотите слышать сигнал

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные страницы

ПРИЛОЖЕНИЯ

предупреждения и нажмите кнопку ВВОД.

СВЯЗЬ С КОМПЬЮТЕРОМ

В случае XTE, если Вы выберите 0.1 км, сигнал предупреждения сработает как только

•

Ваш текущий этап маршрута выпадет из круга радиуса 0.1 км с центром в Вашем

После подключения к компьютеру, Вы сможете сохранять точки, маршруты и треки на

настоящим местоположением.

компьютере, а также загружать их обратно в приемник.

В случае ситуации Опасн, если Вы выберите 0.1 км, сигнал предупреждения сработает

1. Подключите интерфейсный кабель, входящий в комплект, к USB-порту компьютера и к

•

как только Вы очутитесь в круге радиусом 0.1 км с центром в точке, обозначенной как

интерфейсному разъему навигатора.

рискованная.

2. Установите необходимые драйвера для Вашего GPS навигатора с прилагаемого CD

ЗАМЕЧАНИЕ: Вы должны внести опасную точку в список путевых точек, иначе сигнал

3. Выберите пункт Связь из главного меню навигатора, далее пункт Комп.

предупреждения не сработает.

4. На экране навигатора появится сообщение - “на связи ...”, что означает что приемник

готов к работе с входящим в комплект программным обеспечением (ПО) для передачи

•В случая приближения к Пункту назначения, срабатывание сигнала предупреждения

аналогично ситуации опасности.

точек, маршрутов и треков. Подробное руководство по работе с ПО, Вы найдете в

В случае приближения к Точке (путевой точке), если Вы выберите в настройках сигнала

инструкции по работе с ПО на CD.

•

предупреждения Да для Объекта и Нет для Пункта назначения, прибор издаст сигнал

предупреждения, как только Вы приблизитесь на 0.1 единицу расстояния (абсолютное

значение зависит от настройки системы). Если Вы выберите Да для Путевой точки и

0.2 км для Пункта назначения, сигнал предупреждения сработает при приближении к

любой из точек на 0.2 км.

В случае приближения к Якорной точке, если Вы выберите 0.1 км, прибор издаст

•

сигнал предупреждения при приближении на 0.1 км к Якорной точке.

ЗАМЕЧАНИЕ: Как только Вы активируете функцию Якорной точки, Ваше текущее

местоположение автоматически станет Якорной точкой.

ЗАМЕЧАНИЕ: Сигнал предупреждения будет слышен до тех пор, пока Вы не покинете

радиус действия или не отключите функцию. Сигнал предупреждения о приближении к

Якорной точке будет срабатывать вне зависимости от того, находитесь ли Вы в состоянии

навигации или нет. Исключая случай выключенной функции.

Экран

1. Кнопками ВВЕРХ/ ВНИЗ выберите пункт Экран на странице установок и нажмите

ВВОД.

2. Кнопками ВЛЕВО/ ВПРАВО настройте необходимую контрастность.

ОПРЕДЕЛЕНИЯ

Высота (выс): Высота над уровнем моря.

Скорость (ск): Скорость над землей. Действительная скорость, с которой JJ-Connect

NAVIGATOR

100 двигается над землей. Она может отличаться от

фактической при движении по воздуху или воде из-за, например,

погодных условий; (SOG)

Координаты:

Набор чисел, описывающий Ваше положение на или над землей;

Направление(нд):Направление движения относительно земли (COG);

Датум:

Математическая модель смоделированная для отображения участков

земной поверхности на плоскости. Линии широты и долготы

перекладываются специальным образом на картографические данные.

Необходимо, чтобы картографические данные GPS соответствовали

бумажной карте;

Расстояние:

Длина отрезка от текущего местоположения до названной путевой точки

Прочие настройки

или между двумя путевыми точками;

Кнопками ВВЕРХ/ ВНИЗ выберите пункт Проч и нажмите ВВОД. Вы можете выбрать одну

Широта:

Угловое расстояние севернее или южнее экватора, отмеренное линиями,

из трех команд.

опоясывающими Землю параллельно экватору, в градусах от 0° до 90°;

Выбрав нормал, JJ-Connect NAVIGATOR 100 будет работать в обычном режиме и

Долгота:

Угловое расстояние западнее или восточнее нулевого

(Гринвичского)

•

батарей хватит примерно на 4 часа.

меридиана, отмеренное линиями, перпендикулярными трем линиям

широты и сходящимися на полюсах. Измеряется в градусах от 0° до 180°;

•Выбрав эконом, JJ-Connect NAVIGATOR 100 будет работать в экономном режиме и

батарей хватит на 4-7 часов. В этом случае прием сигналов от спутников и управление

Местололожение: Широта, долгота и высота;

не будут столь чувствительны и эффективны как в обычном режиме.

Маршрут:

Маршрут состоит из начальной точки, конечной точки и промежуточных

Выбрав тип батарей - вы можете изменить тип установленных батарей (щелочные или

путевых точек;

•

перезаряжаемые аккумуляторы).

XTE:

Ошибка отклонения от курса.

•Выбрав сброс, все данные в системе будут утеряны и установятся первоначальные

значения. ВНИМАНИЕ! Все путевые точки, маршруты и треки пропадут при

активации данной команды!

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЯ

Выявление неисправностей

Технические характеристики

1. Экран остается пустым после включения

Навигационные характеристики

Путевые точки:

500 обозначенных именем и символом

•Неправильная установка батарей или они разряжены. Проверьте правильность

установки и чистоту контактов батарей или замените батареи.

Маршруты:

30 реверсивных; до 50 путевых точек в каждом

Возможно, Вы не достаточно сильно нажали на кнопку включения. Пожалуйста,

•

Пути:

10 обозначенных именем и символом

попробуйте нажать на кнопку ВКЛЮЧЕНИЕ еще раз. При включении должен

послышаться звук и отобразиться страница приветствия.

Характеристики GPS приемника

Приемник:

Постоянно отслеживающий 12 каналов и использующий до 12

• Если Вы услышали звук, то это означает, что прибор уже включен. Вам необходимо

спутников

настроить контрастность изображения для того, чтобы различить слова на экране.

Обратитесь к странице 3 «Включение прибора».

Частота:

L1,1575.42MHz,C/A code

2. Выбор батарей

Чувствительность:

-140 dbm

Вы можете использовать щелочные батареи. Если Вы используете аккумуляторы,

Время сбора данных

•

прибор не сможет показать их верный уровень зарядки.

Горячий старт:

Приблизительно 10 секунд

3. Продолжительное отсутствие сигналов от спутников

Теплый старт:

Приблизительно 40 секунд

•Убедитесь, что Вы работаете с прибором на улице, а не внутри помещения.

Холодный старт:

Приблизительно 60 секунд

•Обратите внимание на облачность. Она тоже может влиять на прием.

Повторный сбор:

Приблизительно менее 1 секунды

Осмотритесь вокруг. Источники магнитных или электрических полей, такие как

•

Скорость обновления непрерывно с интервалом в 2 секунды

радиостанции, высоковольтные провода, кабели и т.д., влияют на нормальную работу

прибора.

4. В прибор попала вода

Физические характеристики

100 чистой тканью.

Размер:

120 x 54 x 30 мм

•Полностью вытрите влагу снаружи JJ-Connect NAVIGATOR

Положите прибор в хорошо проветриваемом месте, без попадания прямых солнечных

Вес:

170 гр. с 2 AA батареями

лучей и насухо вытрите его батарейный отсек. Затем снова попытайтесь включить

Экран:

120 x 160 пикселей, высококонтрастный LCD с подсветкой

прибор. Если включить не удалось - обратитесь в местный

сервисный центр. Не

пытайтесь открыть прибор самостоятельно!

Память:

Внутренняя литиевая батарея со сроком службы до 10 лет

5. На открытом пространстве при ясном небе JJ-Connect NAVIGATOR

100 не

Питание

обнаруживает спутники

Источник:

2 AA батареи, 1.5V каждая

•

Это может быть вызвано тем, что JJ-Connect NAVIGATOR

100 продолжительно

Срок службы батарей:

До 16 часов

находился в помещении и на улице оказался недавно. Находясь на улице выключите и

Температура

снова включите прибор.

Рабочая:

-10~70°C

•JJ-Connect NAVIGATOR 100 поврежден. Пожалуйста, свяжитесь с Вашим дилером.

Хранения:

-20~80°C

6. JJ-Connect NAVIGATOR 100 ронялся или ударялся

Проверьте целостность прибора. Если он не работает должным образом, свяжитесь с

•

местным сервисным центром.

Символы

В JJ-Connect NAVIGATOR 100 Вы можете использовать 19 символов для обозначения

путевых точек:

Мост

Дерево

Озеро

Самолет

Рыба

Человек

Вода

Больница

Автосерв.

Ресторан

Дом

Пут. точка

Привал

Опасно

Бензокол.

Якорь

Риск

Перекресток

Телефон

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

///////////////////////////////////////
