Автомобильный Gps-навигатор TEXET TM-650 (мобильное интернет-устройство). Руководство по эксплуатации





Содержание
Общая информация
3
Указания по эксплуатации
4
Комплектность
6
Введение
6
1.
Краткое описание
6
2.
Аксессуары и их использование
7
2.1 Зарядка от адаптера питания
7
2.2 Зарядка от автомобильного адаптера
7
2.3 Работа от аккумулятора
7
2.4 Установка автомобильного держателя
9
2.5 Подключение по USB кабелю
9
2.6 Установка карт SIM и MicroSD
10
3.

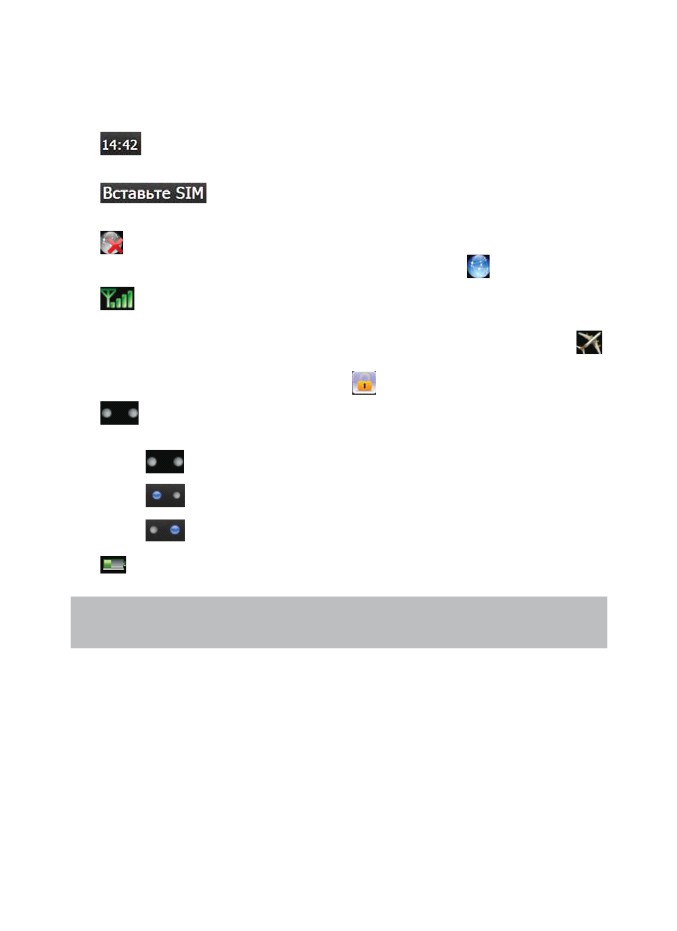

Основное меню и функции управления
10
4.

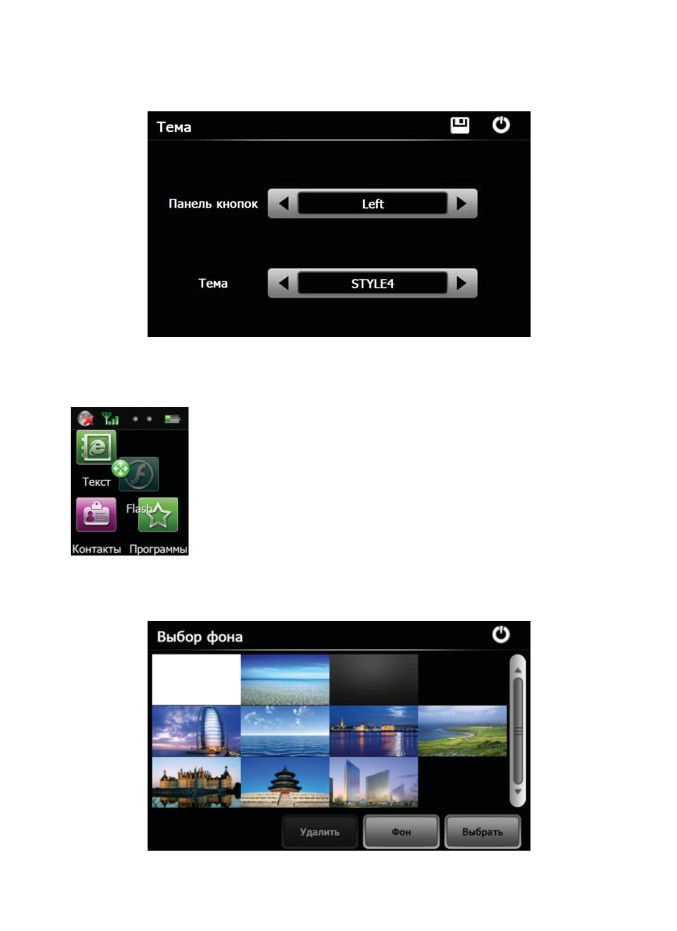

Пользовательские настройки меню
«виртуальный рабочий стол»
11
5.

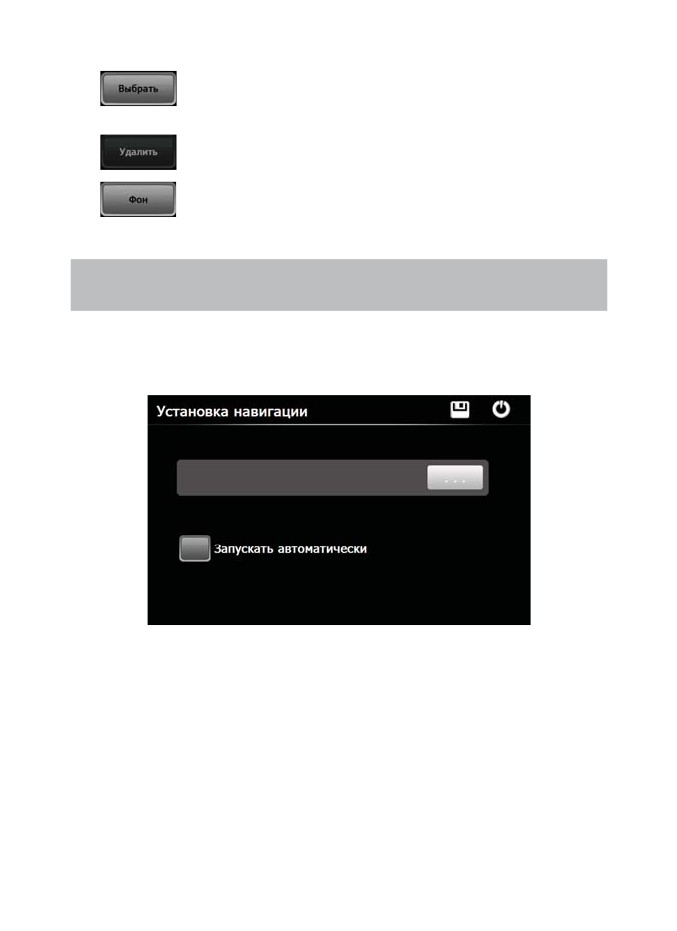

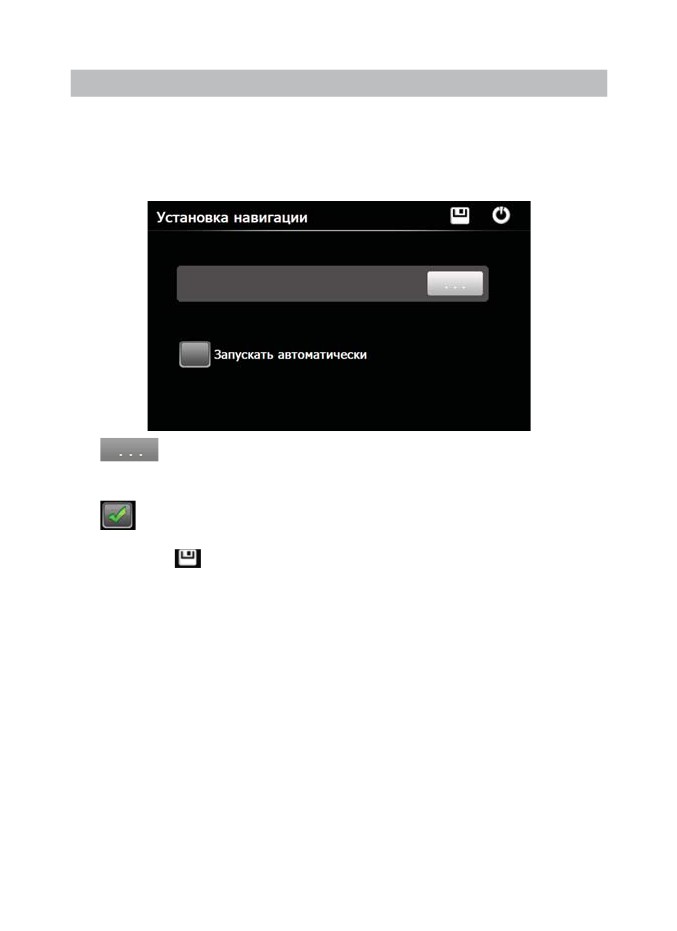

Навигация. Запуск, установка пути программы
13
6.
Вызов
14
6.1 Действия при вызове
15
6.2 Ответ на входящий вызов
16
6.3 Установка номера прямого доступа PTT(Push-to-talk)
и вызов номера прямого доступа
16
6.4 Журнал вызовов
17
7.
Адресная книга
18

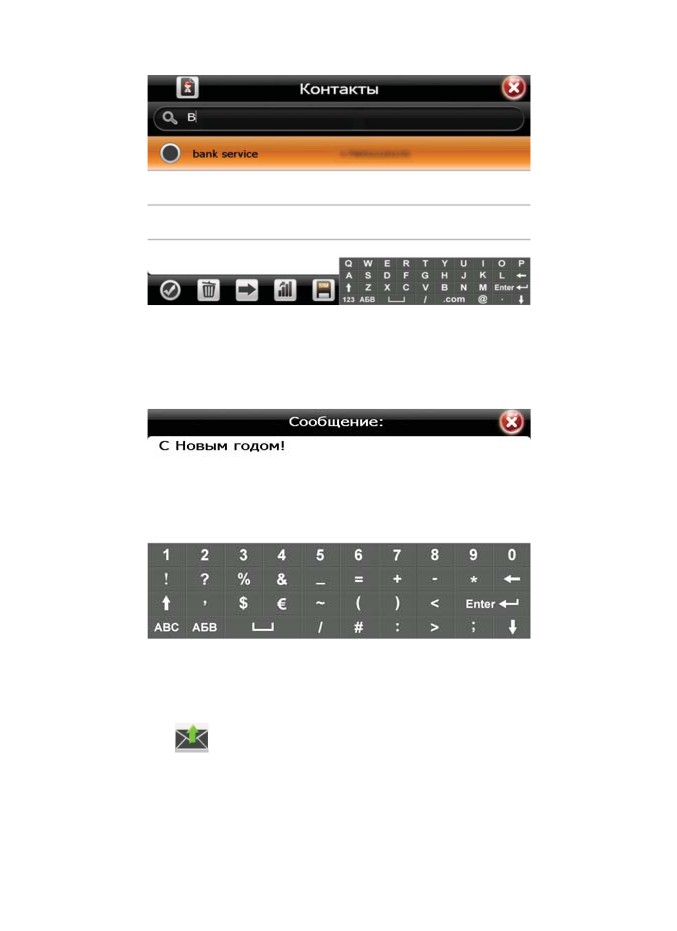

7.1 Поиск записей по ключу (буква или слово)
19
7.2 Импортирование записей SIM карты
20
8.
Фавориты
20
9.
Просмотр изображений
22
10. Чтение электронных книг
23
11. Просмотр видео
24

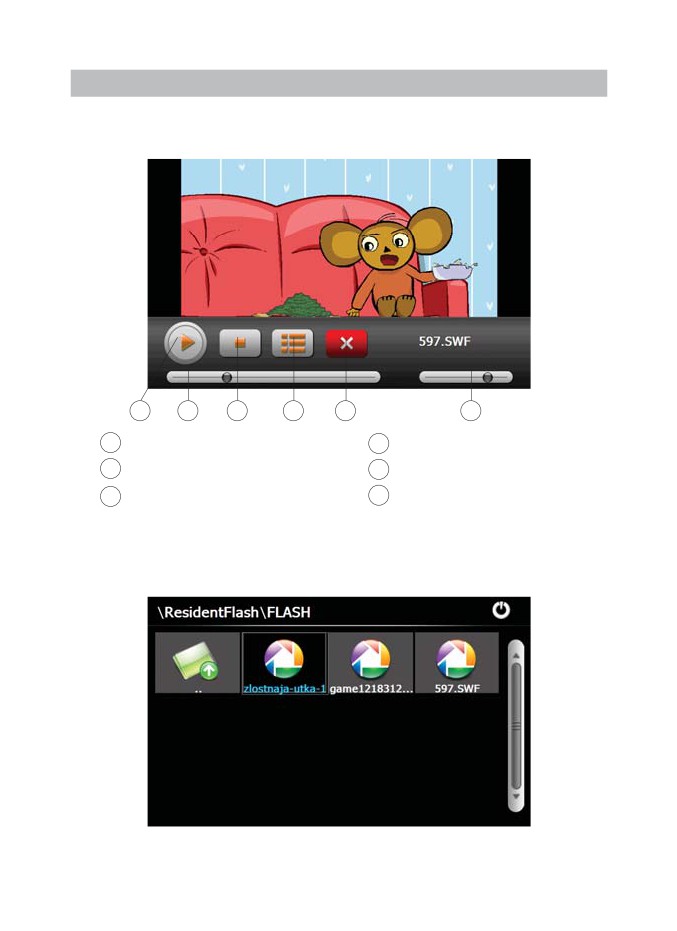

12 Просмотр FLASH
26
13. Браузер
27

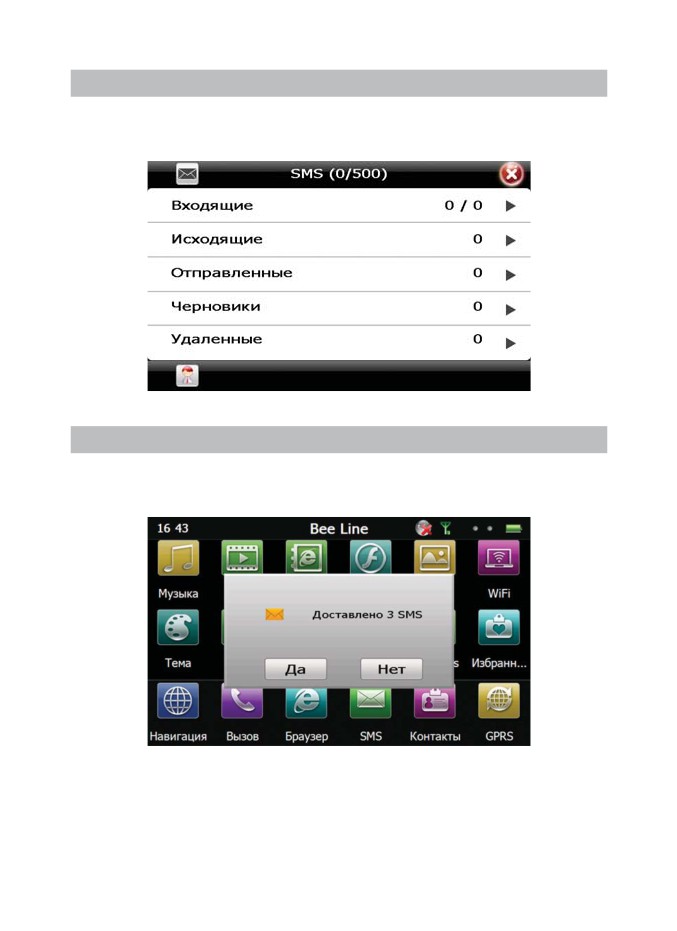

14. SMS
29
14.1 Чтение полученного SMS
29
14.2 Создание нового SMS сообщения
30
14.3 Сохранение сообщения после редактирования
32
14.4 Управление сообщениями
32
15. Wi-Fi
33
16. GPRS
34
17. Калькулятор
36
18. Конвертер
37
19. Программы
37
20. SMS центр
38
21. Pin
............................................................................................38
22. Громкость
39
23. Подсветка
40
24. Язык
41
25. Дата-Время
41
26. Калибровка
42
27. Инфо
43
28. USB
43
29. Путь
45
30. Сброс
46
31. FM Трансмиттер
46
32. GSM
47
33. GPS Info
48
34. Игры
49
35. Оператор
50
36. Старт WEB
50
37. Win CE
51
38. Возможные неисправности
52
Спецификация
53
2
Общая информация
Благодарим за то, что Вы выбрали мобильное интернет устрой-
ство (MID) TEXET TM-650.
Прежде чем начать эксплуатацию устройства, внимательно про-
чтите данное руководство, чтобы воспользоваться всеми возможно-
стями устройства и продлить срок его службы. Сохраните это руко-
водство, чтобы обратиться к нему, если в будущем возникнет такая
необходимость.
TEXET TM-650 - это современное мобильное устройство, отли-
чающееся компактным и стильным дизайном и построенное на:
- чипсете SiRF Atlas IV 500МГц;
- операционной системе Windows CE.NET 6.0;
- встроенном GPS (Global Positioning System) приемнике с вну-
тренней антенной;
- встроенном WiFi модуле;
- встроенном GSM/GPRS модуле;
TEXET TM-650 - это мультифункциональное устройство обе-
спечивающее GPS навигацию, выход в интернет посредством свя-
зи GPRS или WiFi, совершение мобильных вызовов и работу с ко-
роткими текстовыми сообщениями (SMS), также имеются обшир-
ные мультимедиа функции: воспроизведение видео и аудио фор-
матов, чтение электронных книг, просмотр графических файлов и
фотографий.
GPS навигация использует все возможности прокладки маршрута
до места назначения с учетом различных параметров таких как: са-
мый короткий маршрут, объезд определенных участков дороги, дви-
жение через промежуточные точки и т.п. Прокладка маршрута произ-
водится с учетом установленных знаков и дорожной разметки по все-
му маршруту. Голосовое сопровождение со множеством подсказок на
русском языке поможет Вам заблаговременно подготовиться к бли-
жайшему маневру и чувствовать себя уверено и комфортно в любой
дорожной ситуации.
Также в режиме навигации устройство может выходить в интер-
нет через GPRS соединение для получения онлайн информации о
дорожной ситуации (Пробки), которая будет учитываться при постро-
ении маршрута.
3
В навигаторе используется внутренняя флеш память объемом
2Гб, также Вы можете использовать карты MicroSD(T-flash)/ MicroSD
HC емкостью до 8 Гб, на которых Вы можете размещать Ваши фай-
лы и дополнительную информацию.
Указания по эксплуатации
Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать устройство и сохра-
нять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.
• Устройство следует держать вдали от зон воздействия экстре-
мальных изменений температуры (рабочий температурный режим
-10. С - +60. С), влаги и статического электричества.
• Не роняйте устройство на твердую поверхность, не вставляйте
в него посторонние предметы, не кладите на него тяжелые предметы
и не допускайте контакта устройства с активными химическими ве-
ществами.
• Берегите экран от повреждений и царапин
• Избегайте попадания устройства в зоны воздействия излучаю-
щих тепло устройств; не помещайте его в пыльную или задымленную
среду.
• GPS (Global Positioning System - глобальная система позици-
онирования) NAVSTAR ® разработана и контролируется правитель-
ством США, которое может вносить любые изменения в работу си-
стемы. Так, например, во время боевых действий в Ираке, граждан-
ский сектор GPS был отключён. Производитель не несет ответствен-
ности за любые изменения и погрешности при навигации, которые
возникают из-за контроля и изменения в системе GPS.
• Функция навигации допускает погрешность определения ме-
стоположения, устройство не предназначено для сбора информации
и точного измерения направлений, дистанций и профессиональной
топографической привязки.
• Сигналы от спутников GPS не могут проходить через плотные
экранирующие материалы, а так же, прием может быть затруднен че-
рез стекло с металлизированной тонировочной пленкой. При нахож-
дении в туннеле или здании определение местоположения невоз-
можно.
4
• Для определения местоположения необходим прием сигнала как
минимум от 4 спутников GPS. На качество приема сигнала влияют раз-
личные факторы, в т.ч. плохая погода, помехи от других приборов или
окружающая обстановка - высокие здания, деревья, мосты и т.д.
• Уходя, не оставляйте устройство на консоли машины или под
воздействием прямого солнечного света, так как перегрев может по-
вредить аккумулятор или повлиять на работоспособность устрой-
ства.
• Для Вашей собственной безопасности, избегайте управления
в режиме навигации во время вождения автомобиля. Так же не уста-
навливайте устройство в местах, которые могут затруднить обзор во-
дителю
• Не разбирайте и не ремонтируйте устройство самостоятельно.
• Используйте только оригинальные зарядные устройства, либо
ЗУ совместимые по выходным характеристикам питания.
• Делайте копии файлов, хранящихся в памяти устройства, по-
скольку наша компания не несет ответственности за любые потери
таких данных.
• Использование файлов в форматах WMA и МР3 без предвари-
тельного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной собственности.
• Необходимо отключать устройство во время полета самолета.
• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные про-
дукты отдельно.
Комплектность
Мобильное интернет устройство (MID)
1 шт.
Аккумулятор
1 шт.
Стилус (в корпусе)
1 шт.
Адаптер питания Texet TESA5- DC-5В/2А
1 шт.
Автомобильный адаптер питания
1 шт.
Кабель USB
1 шт.
Автомобильный держатель
1 шт.
Руководство по эксплуатации
1 экз.
Руководство по навигационному ПО
(опция)
Гарантийный талон
1 экз.
5
Введение
1 Краткое Описание
2
1
3
5
9
4
6
7
8
1
1
10
1
Переключатель питания. Ползунковый переключатель
левое положение для вкл/выкл устройства, правое крайнее
положение “LOCK” включает блокировку сенсорного экрана
(если опция установлена)
2
Микрофон. Используется при вызовах
3
Индикатор. Красный цвет - режим заряда, Зеленый -
уровень заряда полный/нормальный режим работы
4
PTT (Push-to-talk) кнопка быстрого доступа. Нажатие на
эту кнопку производит вызов по заранее
установленному номеру
5
Датчик освещенности. Используется для автоматической
настройки уровня подсветки экрана в зависимости
от условий освещенности
6
Выход для наушников. Используется для подключения
наушников
7
MINI USB порт. Для связи с ПК/ зарядки аккумулятора
8
Стилус. Используется для управления сенсорным экраном
9
Динамик. Используется для воспроизведения звуковой
информации
10
Кнопка Reset. Используется для перезагрузки системы
11
Крышка отсека аккумулятора. Закрывает отсек
аккумулятора
6
2. Аксессуары и их использование
2.1 Зарядка от адаптера питания
Устройство может поставляться как с адаптером питания, так и
без него.
Для первого заряда аккумулятора, пожалуйста, используйте
адаптер питания, обеспечивающий следующие выходные харак-
теристики - 5В/DC, 2А (Рекомендуется использовать адаптер Texet
TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его
максимальный срок службы.
1. Подключите адаптер к порту USB на боковой стороне устрой-
ства.
2. Вставьте адаптер в розетку.
3. Индикатор заряда будет светиться красным, при достижении
полного заряда аккумулятора цвет сменится на зеленый.
2.2 Зарядка от автомобильного адаптера
1. Подключите автомобиль-
ный адаптер в порт USB на боко-
вой панели.
2. Подключите адаптер в
гнездо прикуривателя.
3. Для предотвращения воз-
можного повреждения адапте-
ра, подключение следует про-
изводить после включения зажигания автомобиля.
2.3 Работа от аккумулятора
При отключении внешнего адаптера (сетевого или автомобиль-
ного), устройство работает от Li-pol аккумулятора. Значок
в
верхнем правом углу экрана показывает текущий уровень заряда ак-
кумулятора.

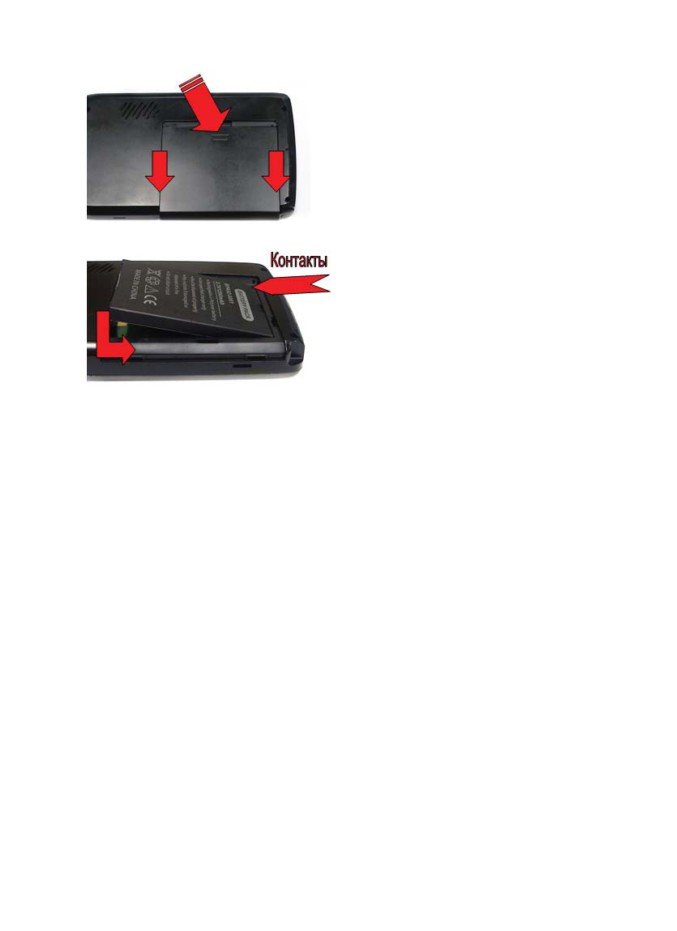

При первом включении необходимо открыть крышку (нажать и
сдвинуть) и установить аккумулятор в отсек, соблюдая направление
установки.
7
Правила пользования
аккумуляторами
• Используйте аккумуляторы
только по назначению.
• Не разбирайте и не ломайте
аккумуляторы.
• Не подвергайте аккумулято-
ры нагреву и воздействию огня.
• Избегайте воздействия пря-
мого солнечного света.
• Не допускайте короткого за-
мыкания аккумуляторов. Не хра-
ните аккумуляторы беспорядоч-
но в коробке или ящике, где они
могут замкнуться накоротко друг
на друга или другие металличе-
ские предметы.
• Не подвергайте аккумуляторы механическим ударам.
• В случае течи аккумулятора не допускайте попадания электро-
лита на кожу и в глаза. Если попадание произошло, промойте по-
врежденное место достаточным количеством воды и обратитесь к
врачу.
• Обращайте внимание на маркировку полярности на аккумулято-
ре и изделии, чтобы обеспечить правильное использование.
• Не применяйте аккумуляторы, имеющие разные емкости, раз-
меры, типы и изготовленные различными производителями, в одном
устройстве.
• Протирайте выводы аккумуляторов чистой сухой ветошью, ес-
ли они загрязнились.
• Не оставляйте неиспользуемые аккумуляторы в режиме дли-
тельного заряда.
• После длительного хранения может потребоваться многоразо-
вый заряд и разряд аккумуляторов, чтобы достичь максимальных ха-
рактеристик.
• Аккумуляторы имеют наилучшие характеристики в условиях
нормальной комнатной температуры (20±5) °С.
• Изымайте аккумуляторы из изделия, когда не используете его, и
храните их в чистом и сухом недоступном для детей месте.
8
2.4 Установка автомобильного держателя
1. Снимите защитную пленку с присоски. Далее, поместите держа-
тель в удобном для Вас месте на лобовом (или боковом) стекле. Сле-
дите, чтобы в месте контакта присоски стекло было чистое. Поверните
рычаг фиксатора по часовой стрелке до упора. При выборе места уста-
новки не перекрывайте обзор водителю. Если стекло покрыто металли-
зированной отражающей пленкой, то может понадобиться подключение
внешней приемной антенны GPS, поскольку прием на внутреннюю ан-
тенну будет затруднен из-за отраженного сигнала.
2. Установите монтажную рамку на держатель, далее вставьте
устройство в рамку.
3. Для отсоединения держателя от стекла, поверните рычаг фик-
сации против часовой стрелки до упора и потяните за ушко присо-
ски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер-
жатель от стекла.
Установите
монтажную рамку
Используйте
Поверните рычаг для
регулировочные винты
фиксации присоски на стекле
для настройки
положения устройства
Внимание! Конструкция регулировки кронштейна может отли-
чаться от указанного на рисунке.
2.5 Подключение по USB кабелю
USB кабель служит для подключения устройства к компьюте-
ру. При соединении MID может ис-
пользоваться как в режиме доступа
Microsoft ActiveSync® , либо как USB
накопитель. Вы можете выбрать со-
ответствующий режим подключения
в настройках системы см. п.28.
9
2.6 Установка карт SIM и MicroSD
Внимание! Вставьте карту в устройство, соблюдая направление
установки и не прилагая чрезмерных усилий; Карта должна зафиксиро-
ваться внутри. Для извлечения нажмите на карту.
3 Основное меню и функции управления
После успешной загрузки на главный экран устройства будет вы-
ведено основное меню:
Если в устройство вставлена SIM карта, но на строке статуса
вверху экрана будет отображаться название оператора, в противном
случае будет выведено уведомление «Вставьте SIM»
10
Остальные индикаторы The meanings of the icons in the first line of
the above interface are as below.
Системное время. Нажмите на индикатор для вызова
приложения установки даты и времени
Название оператора или уведомление
об отсутствии SIM карты
Состояние соединения с мобильным интернетом GPRS.
При соединении индикатор выглядит так
Индикатор уровня сигнала мобильной сети. Нажмите
индикатор для включения/выключения модуля GSM.
Если модуль GSM выключен, то индикатор выглядит так:
,
если SIM карта требует разблокировки PIN кодом
то индикатор выглядит так: .
Индикатор виртуального экрана. Меню «виртуальный
рабочий стол» состоит из трех виртуальных экранов:
- 1й экран
- 2й экран
- 3й экран
Уровень заряда батареи, режим заряда от адаптера
4 Пользовательские настройки
меню «виртуальный рабочий стол»
Главное меню может быть представлено в различных визуаль-
ных отображениях в зависимости от предпочтения пользователя:
Пользователь может менять:
- стиль меню (5 предустановленных наборов иконок)
- устанавливать панель быстрого доступа и настраивать распо-
ложение на экране (слева, внизу, убрать совсем)
- настраивать местоположение иконок на рабочем столе
- добавлять/убирать иконки на панель быстрого доступа
- устанавливать фон основного экрана
11
Настройка стиля меню
Нажмите «Тема» для выбора стиля меню:
Расположение панели быстрого доступа может быть (Слева,
Снизу, Нет).
Стиль интерфейса (наборы иконок) устанавливаются кнопкой «Тема»
Так же вы можете перемещать иконки на вирту-
альном рабочем столе, добавлять и убирать их на
панели быстрого доступа.
Для того чтобы переместить иконку. Нажмите
пальцем на иконку и удерживайте ее в течении 3
сек. До появления маркера перемещения , далее не
отрывая палец переместите иконку в новое положе-
ние или на панель быстрого доступа.
Также вы можете изменить фоновую картинку экрана. Для этого
нажмите «Фон»:
12
Выбрать и Добавить
Выбрать и установить как фон картинку
определяемую пользователем (с флешкарты)
Удалить. Удалить картинку из списка
Установить фон.
Установить выбранную из списка картинку как фон
5 Навигация.
Запуск, установка пути программы
На устройство могут устанавливаться различные программы на-
вигации. При этом пользователь может сам установить приоритет за-
пуска программ : для выбора основной программы навигации нажми-
те кнопку «Путь»:
При этом установленный путь будет автоматически привязан к
кнопке «Навигация», любые другие программы можно добавить в
Программы, и запуск будет осуществляться через Программы (см. п. 19).
Для автоматического запуска программы навигации после вклю-
чения устройства установите опцию «Запускать автоматически».
Внимание! Если навигационная программа поддерживает сер-
вис «пробки онлайн» то сперва необходимо убедиться что GPRS со-
единение установлена и есть доступ в интернет.
13
6 Вызов
После того как устройство успешно зарегистрировалось в мо-
бильной сети , Вы можете совершать вызовы. Для этого нажмите
«Вызов» чтобы запустить приложение:
Вызов. Используется для совершения вызова
Клавиатура. Используется для совершения USSD
запроса
Корректировка. Удалить последнюю набранную цифру
номера
Контакты. Совершить вызов абонента из адресной
книги
Журнал. Совершить вызов из списка журнала вызовов
Фавориты. Совершить вызов из списка Фаворитов
14
6.1 Действия при вызове
При успешном соединении будет показано следующее окно:
Действия при вызове:
Нажмите
для просмотра Журнала Вызовов
Нажмите
для запуска приложения “SMS” сообщения;
Нажмите для того чтобы открыть адресную книгу;
Нажмите
чтобы завершить вызов;
Нажмите
/
для регулировки уровня громкости.
Нажмите
для вызова клавиатуры донабора:
15
6.2 Ответ на входящий вызов
Во время входящего вызова на экран выводится следуещее окно:
Пользователь может принять вызов, нажав клавишу
, либо
сбросить вызов, нажав клавишу
6.3 Установка номера прямого доступа
PTT(Push-to-talk) и вызов номера прямого
доступа
Нажмите «PTT номер», для установки номера прямого доступа:
Для вызова номера нажмите кнопку PTT на устройстве (см. п. 1).
16
6.4 Журнал вызовов
В панели «Вызов» нажмите
чтобы показать журнал вызовов:
Выбрать все. Выбрать все записи
Удалить. Удалить выбранные записи
Вызов. Совершить вызов по номеру из выбранной записи
Отправить SMS. Создать и отправить SMS по номеру
из выбранной записи
Информация. Переход к расширенной информации
При переходе к расширенной информации для выбранной запи-
си будет показано следующее окно:
17
Вызов. Совершить вызов по номеру из выбранной записи
Отправить SMS. Создать и отправить SMS по номеру
из выбранной записи
Добавить номер в Адресную книгу. Создать новую
запись в записной книжке с номером из журнала
7. Адресная книга
Нажмите «Контакты» для запуска приложения работы с адрес-
ной книгой:
Создать новую запись.
Используется для создания новой записи
Клавиатура. Используется для поиска
Выбрать все. Выбор нескольких записей в книге
Удалить. Удалить выбранные записи
Редактирование записи.
Перейти в режим редактирования записи
Добавить в фавориты. Добавить запись в список
Фаворитов для быстрого вызова
Импорт из SIM карты. Импортирование записей из книги
SIM в книгу устройства
18
7.1 Поиск записей по ключу (буква или слово)
Для поиска записи по ключевому слову или начальной букве вы-
берите поле и введите требуемый параметр:
Перейти в режим редактирования записи.
Нажмите для редактирования полей записи
Вызов. Вызов по номеру выбранного абонента
SMS. Отправить SMS выбранному абоненту
19
7.2 Импортирование записей SIM карты
В адресной книге вы можете использовать записи сохраненные
на SIM карте. Для импорта записей с карты в адресную книгу устрой-
ства нажмите
:
Выберите отдельные записи, либо пометьте все записи нажав
кнопку
далее нажмите
для копирования выбранных записей
из книги SIM в книгу устройства.
8 Фавориты
Нажмите «Фавориты» для доступа к любимым номерам:
20
По выбранному номеру вы можете совершить вызов (нажмите
);
Либо написать и отправить SMS сообщение (нажмите
);
Для выхода нажмите
Для того чтобы добавить запись в список фаворитов в адресной
книге необходимо выбрать одну запись:
Далее нажмите
чтобы добавить выбранную запись в Фаво-
риты:
21
При этом запись будет доступна в Фаворитах:
Внимание! Всего можно добавить 6 номеров в качестве Фаво-
ритов!
9 Просмотр изображений
Нажмите на кнопку « Фото», чтобы получить список графических
файлов:
2) После выбора файла двойным нажатием появится панель про-
смотра:
22
8
7
6
5
4
3
2
1
1
Возврат в меню Медиа
5
Масштаб больше
2
Возврат к выбору файла
6
Масштаб меньше
3
Режим слайд-просмотра
7
Следующий файл
4
Повернуть
8
Предыдущий файл
10 Чтение электронных книг
Нажмите «Книги», чтобы открыть программу чтения книг:
1
7
6
5
4
3
2
1
Возврат в меню Медиа
2
Список закладок
23
3
Создать закладку
4
Выбор оформления и шрифтов
5
Листать вниз
6
Листать вверх
7
Выбор файла
Нажмите «Выбор файла», чтобы получить список доступных книг:
Дважды нажмите на выбранную книгу, чтобы перейти в режим
чтения.
11 Просмотр видео
Нажмите кнопку “Видео”, чтобы запустить проигрыватель видео
файлов:
1
8
7
6
5
4
3
2
24
1
Возврат в меню Медиа
2
Громкость
3
Список файлов
4
Стоп
5
Следующий файл
6
Пауза/Воспроизведение
7
Предыдущий файл
8
Маркер позиции воспроизведения файла
2) Выберите «Список файлов» чтобы получить список доступных
видеофайлов:
3) Выберите желаемый файл, при этом вы автоматически верне-
тесь окно воспроизведения.
Внимание! Двойное нажатие на экран просмотра запускает пол-
ноэкранный режим воспроизведения, причем повторное двойное на-
жатие вернет проигрыватель в нормальный режим.
Наилучшее качество и быстродействие видео изображения обеспе-
чивается для видео файлов, имеющих разрешение 480 x 272 пикселя.
- Для конвертации файлов в данное разрешение используйте
любую утилиту конвертации видеоформатов.
- Мультимедийный плеер позволяет просматривать видео фай-
лы форматов MPEG, MPG, ASF, WMV, AVI.
25
12 Просмотр FLASH
Нажмите кнопку “Flash”, чтобы запустить проигрыватель flash
анимаций (файлы с расширением SWF):
5
6
4
3
1
2
1
Возврат в меню Медиа
4
Стоп
2
Громкость
5
Пауза/Воспроизведение
3
Список файлов
6
Маркер позиции
воспроизведения файла
2) Выберите «Список файлов» чтобы получить список доступных
файлов:
26
3) Выберите желаемый файл, при этом вы автоматически верне-
тесь окно воспроизведения.
Внимание! Двойное нажатие на экран просмотра запускает пол-
ноэкранный режим воспроизведения, причем повторное двойное на-
жатие вернет проигрыватель в нормальный режим.
13 Браузер
Для просмотра интернет сайтов нажмите «браузер» для вызова
приложения.
Внимание! Для выхода в интернет необходимо установить либо
GPRS, либо WIFI соединение.
1
2
3
4
5
6
7
8
9
10
11
1
Назад. Переход на предыдущую веб страницу
2
Вперед. Переход на следующую веб страницу
3
Поле адреса. Поле ввода адреса веб сайта.
Нажмите
для вызова клавиатуры ввода
4
Перейти на страницу.
Нажмите для перехода на набранную веб страницу
5
Обновить.
Нажмите чтобы обновить содержимое веб.страницы
6
Закрыть. Нажмите, чтобы закрыть приложение
27
7
Дом.страница.
Нажмите для перехода установленной дом.страницы
8
Фавориты. Нажмите, чтобы открыть список фаворитов,
для того чтобы добавить адрес страницы в список
9
Закладки. Нажмите, чтобы открыть список закладок и для
того чтобы добавить адрес страницы в список
10
Установки. Нажмите для изменения установок браузера
11
Клавиатура. Нажмите чтобы показать/убрать экранную
клавиатуру
Установки интернет браузера:
Основные настройки используются для лучшего представления
страницы на экране (размер шрифта и кодировка) и чтобы задать
адрес домашней страницы (при этом в качестве домашней будет ис-
пользована текущая открытая страница). Также вы можете изменить
следующие параметры:
Для удаления временных файлов и файлов истории
Разрешить/запретить сценарии cookies
28
14 SMS
Нажмите «SMS» для вызова приложения обработки SMS сооб-
щенийр:
14.1 Чтение полученного SMS
При получении сообщения на экран будет выведено информаци-
онное окно (длительность показа -3 сек):
Нажмите «Да» для просмотра сообщения:
29
Нажмите
чтобы создать ответное сообщение; либо
что-
бы переслать сообщение другому абоненту; Нажмите
чтобы
просмотреть и сохранить номер отправителя в адресную книгу. Кноп-
ки
служат для перехода к предыдущему/следующему сообщению.
14.2 Создание нового SMS сообщения
Нажмите
для вызова редактора нового сообщения:
В Поле кому вы можете задать номер абонента.
Либо нажмите чтобы осуществить поиск и выбор номера або-
нента по адресной книге, Выберите номер (или пометьте поля для
выбора нескольких номеров), и нажмите
:
30
Внимание! при наборе нескольких номеров должен быть разде-
литель “;” между двумя номерами.
После ввода номера переведите курсор на поле ввода текста со-
общения:
После ввода нажмите , чтобы скрыть клавиатуре, при этом при-
ложение вернется в режим редактирования сообщения.
Нажмите
для отправки сообщения. Если сообщение успеш-
но отправлено то оно будет перемещено в папку «отправленные» ,
если произошла ошибка, то сообщение будет помещено в папку «Ис-
ходящие».
31
14.3 Сохранение сообщения
после редактирования
Нажмите и далее “OK” для того чтобы сохранить сообщение в
папку «Черновики».
14.4 Управление сообщениями
После как сообщение отправлено оно будет автоматически поме-
щено в папку «отправленные» ,Если же во время отправки сообще-
ния произошла ошибка, то сообщение будет помещено в папку «Ис-
ходящие» и через некоторое время будет произведена еще попытка
отправить сообщение.
Вы можете просматривать сообщения в папках, а так же удалять
или пересылать другим абонентам.
Для того чтобы отправить сообщение другому абоненту нажми-
те
32
15. Wi-Fi
Нажмите “WiFi” для настроек доступа к беспроводным сетям:
Нажмите «Вкл» для инициализации модуля м поиска доступных
беспроводных сетей:
Выберите сеть из списка найденных и нажмите кнопку «Дальше»
для настройки параметров доступа к точке WiFi:
33
Внимание! Данные ( тип шифрования, ключ доступа) могут пре-
доставляться провайдером услуг
Нажмите «Уст. TCP-IP” для настроек IP адресации. Выберите “Ав-
то” если сервер предоставляет IP автоматически либо “Вручную” для
ввода данных, в этом случае данные предоставляются поставщиком
услуг беспроводного доступа. Нажмите
для сохранения настро-
ек, далее нажмите
для выхода.
После успешного соединения Вы можете использовать встроен-
ный интернет браузер для просмотра веб-страниц.
16 GPRS
Нажмите «GPRS» для настройки доступа в интернет через мо-
бильную сеть:
34
Выход. Нажмите для выхода в основное меню
Выбор оператора.
Кнопками
/
осуществляется выбор предустановленных
профилей настроек для основных операторов связи
Авто подключение. Подключение к сети будет
осуществляться автоматически ( при использовании
Режима сна для выключения устройства)
Создать новый профиль.
Нажмите чтобы создать новый профиль
Редактирование профиля. Нажмите для просмотра
и редактирования выбранного профиля.
При редактировании профиля оператора запишите данные пре-
доставленные оператором связи, далее нажмите
для сохране-
ния:
35
17 Калькулятор
Нажмите иконку «Калькулятор» для вызова приложения:
Доступные команды:
Кнопка
Функция
0-9
Ввод цифр
-/+
Изменение знака
+,-*,/
Сложение, вычитание, умножение, деление
=
Результат
1/х
Инверсия
Sqrt
Квадратный корень
CE
Очистить
BACK
Удалить последнюю цифру
Операции с величиной в памяти: очистить память,
MC,MR,MS,M+I
вывести результат, вычесть из памяти, добавить в память
36
18 Конвертер
Нажмите иконку «Конвертер» для вызова приложения преобра-
зования единиц измерения:
19 Программы
Вы можете установить любые программы, которые поддержива-
ются операционной системой Windows CE в виде установки ссылок
на исполняемые файлы (с расширением exe).
Нажмите «Программы»
Нажмите кнопку
чтобы выбрать программу и добавить её в
список избранных программ.
Для того чтобы удалить программу из списка нажмите кнопку
Для запуска программы нажмите на иконку выбранной программы
37
20 SMS центр
Нажмите «SMS» для установки номера сервис-центра:
Внимание! Номер SMS центра проставляется автоматически по
данным с SIM карты, после того как GSM модуль будет включен и
введен PIN код (если установлен).
21 Pin
PIN код используется для защиты SIM карты от постороннего до-
ступа. PIN предоставляется оператором связи при продаже SIM кар-
ты. Если PIN код установлен необходимо ввести 4х значный код для
разблокировки карты. Значок
будет показан на панели индикации
если SIM карта защищена PIN кодом. Для ввода необходимо нажать
на иконку
, либо запустить приложение «PIN»:
38
Нажмите
для вызова экранной клавиатуры, чтобы ввести
код. Нажмите “OK” по окончании ввода.
Внимание! PIN код можно изменить. Если вы 3 раза неправиль-
но ввели PIN код, SIM карта будет заблокирована и для ее разблоки-
ровки необходим PUK код предоставляемый оператором.
22 Громкость
Нажмите «Громкость» для запуска приложения регулировки
уровня громкости:
Выход. Выход в главное меню
Уровень. Переместите маркер для установки
необходимого уровня громкости
Звук при нажатии. Каждое прикосновение к
экрану будет сопровождаться звуковым сигналом. Установите галку
для включения
Музыка. Клавишами и выберите
мелодию для воспроизведения при включении устройства, либо от-
ключите опцию.
39
23 Подсветка
Нажмите «Подсветка» для запуска приложения настройки уров-
ня подсветки экрана:
Выход. Выход в основное меню
Уровень. Переместите маркер для установки
необходимого уровня громкости
Автоподсветка. Регулировка уровня подсвет-
ки осуществляется по данным с датчика освещенности в зависимо-
сти от окружающего освещения. При включении опции ручной регу-
лятор будет отключен.
Задержка отключения Автоотклю-
чение подсветки осуществляется по установленным временным за-
держкам: 10сек, 30сек, 1мин, 2мин, 3мин, Никогда. Выбор осущест-
вляется кнопками и
40
24 Язык
Нажмите «Язык» для выбора языка интерфейса.
Кнопками и выберите один из 20 языков и нажмите
для
сохранения изменений, либо нажмите для выхода без сохранения.
25 Дата-Время
Нажмите «Дата-время» для установки системной даты, времени
и часового пояса.
Выставите правильные параметры используя кнопки и
Внимание! Возможно установить 12-ти или 24-часовой формат
отображения времени.
41
Внимание! Системные дата и время устанавливаются автомати-
чески после привязки по данным со спутников GPS
26 Калибровка
Нажмите «Калибровка» для вызова приложения калибровки сен-
сорного экрана.
Нажмите «Да» для запуска процедуры:
Нажимайте точно в перекрестие курсора, который будет переме-
щаться по различным областям экрана. Выход из режима произойдет
автоматически в случае успешной калибровки.
42
27 Инфо
Нажмите «Инфо» для получения информации о системе (Версии
ОС, ПО, идентификационных номеров платформы и устройства, вер-
сии ПО GSM, IMEI номера.
28 USB
Устройство имеет возможность обмена данными с ПК в различ-
ных режимах:
USB накопитель или MS ACTIVESYNC:
Соедините устройство c ПК кабелем USB.
В режиме «USB накопитель» в системе будут доступны 2 съем-
ных диска: 1й диск - внутренний диск устройства ResidentFlash,
43
2й диск - карта памяти (если установлена в слот устройства). При
успешном соединении с ПК будет показана следующая картинка:
Внимание! Нажмите для разъединения связи с ПК, при этом
устройство вернется в режим основного меню и порт USB будет ис-
пользоваться для поддержания заряда аккумулятора.
Для зарядки аккумулятора от порта USB ПК НЕОБХОДИМО ВЫ-
КЛЮЧИТЬ УСТРОЙСТВО.
В режиме MS ACTIVESYNC устройство будет определено систе-
мой как «Мобильное устройство»
Система перезагрузится при установке режима MS ACTIVESYNC
и нажатии
для сохранения настроек.
При подключении устройства к ПК кабелем USB в системе поя-
вится «Мобильное Устройство» (Mobile Device):
Внимание! Для работы с устройством в этом режиме необходи-
ма установка дополнительных программ :
Для Windows 2000/XP - MS activeSync, для Windows Vista/7 -
Mobile Center. Программы доступны для бесплатного скачивания с
сайта производителя www.microsoft.ru
44
29 Путь
Нажмите «Путь» Для установки пути запуска основной навигаци-
онной программы.
При этом программа будет запускаться кнопкой «Навигация».
Любые дополнительные программы следует устанавливать в пане-
ли «Программы»
Нажмите для выбора пути (программа может находить-
ся как на внутреннем диске ResidentFlash, так и на карте памяти
SDMMC
Поставьте галку «Запускать автоматически», при этом нави-
гационная программа будет запускаться при включении устройства
Нажмите
для того чтобы сохранить установки.
45
30 Сброс
Нажмите «Сброс» для того чтобы сбросить все настройки к за-
водским установкам:
Нажмите «Да» для сброса всех установок к заводским.
31 FM Трансмиттер
(Если оборудование установлено)
Модуль обеспечивает передачу звуковой информации с устрой-
ства на радиоприемник автомагнитолы в FM диапазоне.
Нажмите “FM” для настройки модуля:
46
Закрыть. Выход в основное меню
Сохранить. Сохранить настройки
Включить FM. Установите галку для включения модуля
Частота. Используйте
и
для настрой-
ки частоты модуля. Диапазон: 76.00 - 108.00МГц. Выбранная Частота
модуля и радиоприемника должны быть одинаковыми.
32 GSM
Нажмите «GSM» для запуска приложения, Вы можете включить/
отключить GSM модуль. При отключенном модуле вы не можете со-
вершать звонки, использовать мобильный интернет, отправлять/по-
лучать SMS. Отключение модуля увеличивает время автономной ра-
боты устройства.
47
33 GPS Info
Нажмите «Спутники» для запуска утилиты GPS info:
Нажмите
для того чтобы сбросить GPS приемник в исходное
состояние.
Нажмите «Да» для перезагрузки либо «Нет» для возврата
48
34 Игры
На устройство могут быть установлены игры «Реверси» и “Boxman”
49
38 Оператор
Нажмите «Оператор» для вызова приложения настройки, систе-
ма выполнит опрос определения доступных операторов связи и пре-
доставит пользователю выбрать сервис автоматически или вручную.
Для сохранения настроек нажмите
36 Старт WEB
Для установки домашней страницы интернет браузера нажмите
«Старт Web», наберите адрес страницы. Для сохранения настроек
нажмите
:
50
Так же вы можете установить любую страницу в виде стартовой в
настройках интернет браузера
37 Win CE
Пользователь может выйти в ядро операционной системы
Windows CE, для этого нажмите «Win CE»:
Нажмите «Да» для выхода в Windows CE или «Нет» для возвра-
та в меню.
Для возврата в основное меню нажмите «GPS» на рабочем столе.
Внимание! Запрещается устанавливать пароль на вход системы!
51
38 Возможные неисправности
Ошибка
Причина
Решение
Supply external
Low battery
power and charge the
Startup failure
battery.
Reset the GPS
System down
navigator.
Supply external
Внезапное
Низкий заряд
power and charge the
отключение
аккумулятора
battery.
Настройте
Низкий уровень
необходимый
подсветки
уровень подсветки.
Темный экран
Выключите тайминг
отключения, либо
Подсветка
коснитесь экрана
отключена
для сброса таймера
отключения
Неправильная
Сенсорный экран
Проведите
реакция на касание
не откалиброван
калибровку
экрана
Установлена
Настройте
минимальная
громкость
громкость
Нет звука
Подключены
Правильно
наушники или
подключите
разъем наушников
наушники
вставлен не до конца
Допускается
задержка
Ошибка
Плохой прием
до 3 минут в условиях
позиционирования
сигнала GPS
плохого приема
сигнала GPS.
52
Спецификация
Операционная
Microsoft Windows CE 6.0
система
SiRF Atlas-IV, dual-core.
Процессор
CPU: ARM11, 500МГц
Накопительная
2ГБ iNand
память
Оперативная
128МБ DDR RAM
память
Приемник GPS
SiRF 3i+, instantFix II, 64 канала
Антенна GPS
Встроенная
5” TFT LCD сенсорный, высокого
Экран LCD
разрешения (800х480)
с датчиком освещенности
GSM модуль (800/900/1800МГц,GPRS
Коммуникации
Class 10), WiFi модуль (802.11g)
Li-Pol, 1200 мА-ч
Аккумулятор
(съемный, модель PA02-5001)
Громкоговоритель
Встроенный динамик, 1,5 Вт, 8Ом
Аудиовыход
Коннектор 3.5мм, стерео, 20 мВт/32Ом
Рабочий режим: 0 °C~60 °C;
Температура
Хранения: -20 °C~60 °C
Допустимая
Рабочий режим: 20%~80%(40°C);
влажность
Хранения: 20%~80% (40°C)
Сертификаты
CE, FCC, ROHS
Размеры
138 x 85 x 18 мм
53



















///////////////////////////////////////
