Автомобильный Gps-навигатор TEXET TN-525 HDDVR. Руководство по эксплуатации





1

Содержание

Общая информация ............................................................................

3

Указания по эксплуатации ...................................................................

4

Комплектность .....................................................................................

5

Введение ..............................................................................................

6

1  Краткое описание ...........................................................................

6

2  Аксессуары и их использование ...................................................

7



2.1 Зарядка от автомобильного адаптера ...................................

7



2.2 Работа от аккумулятора ..........................................................

7



2.3 Установка автомобильного держателя...................................

8



2.4 Подключение по USB кабелю .................................................

9



2.5 Установка карт MicroSD. ..........................................................

9

3  Включение/Выключение/Перезагрузка ........................................

9



3.1 Включение ................................................................................

9



3.2 Выключение .............................................................................

9



3.3 Перезагрузка ............................................................................

10



3.4 Первый запуск GPS приемника ..............................................

10

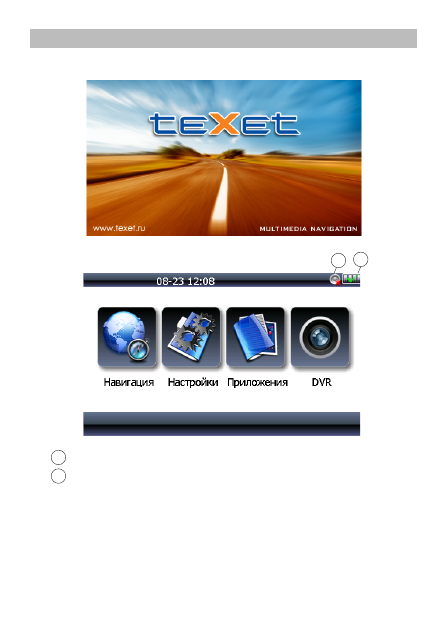

4  Основное меню ..............................................................................

11



4.1 Навигация .................................................................................

12



4.2 Просмотр медиа файлов .........................................................

13





4.2.1 Просмотр видео ..............................................................

13





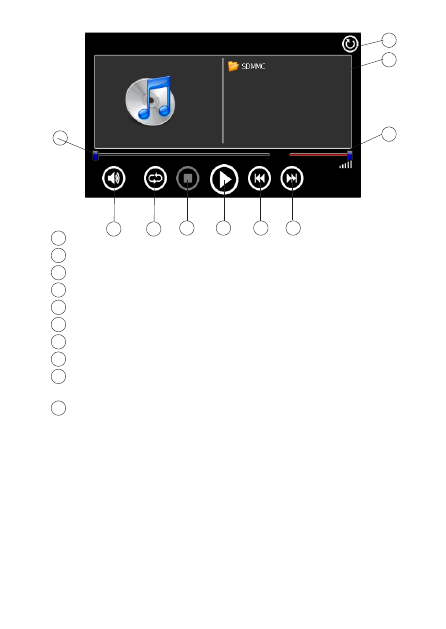

4.2.2 Прослушивание аудио ....................................................

14





4.2.3 Просмотр изображений ..................................................

15



4.3 Чтение электронных книг ........................................................

17

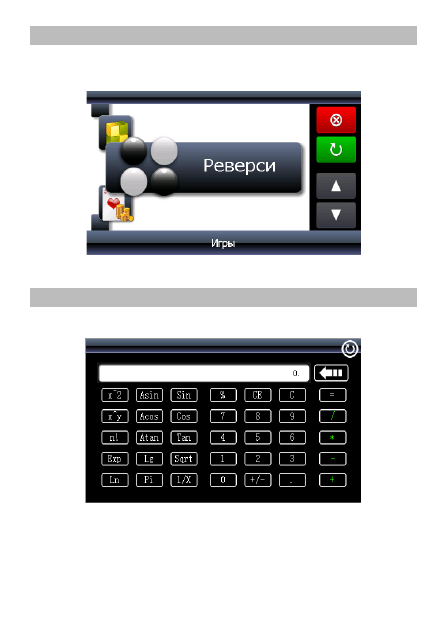

4.4 Игры ..........................................................................................

18



4.5 Утилиты ....................................................................................

18





4.5.1 Калькулятор ....................................................................

18



4.6 Использование встроенной камеры .......................................

19





4.6.1 Режим фото .....................................................................

19





4.6.2 Режим видео ...................................................................

20





4.6.3 Режим воспроизведения ................................................

21



4.7 Настройки системы ..................................................................

23





4.7.1 Настройка подсветки дисплея .......................................

23





4.7.2 Настройка громкости ......................................................

23

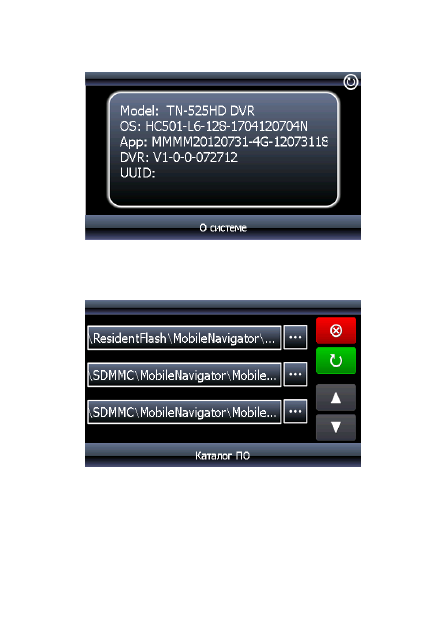

4.7.3 Просмотр системной информации ................................

24





4.7.4 Установка пути запуска навигационной программы ....

24





4.7.5 Установка даты и времени .............................................

25

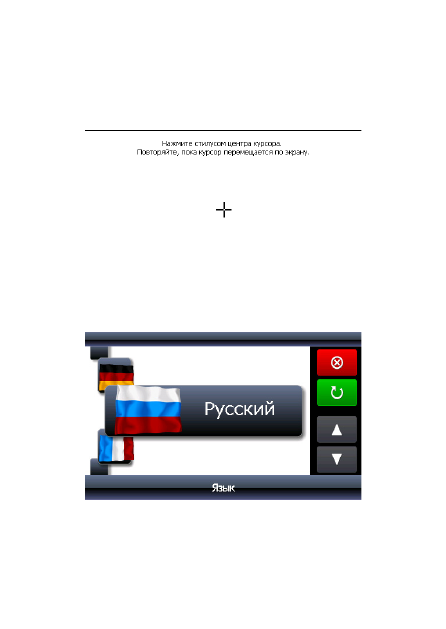

4.7.6 Калибровка экрана .........................................................

25





4.7.7 Выбор языка интерфейса ..............................................

26





4.7.8 Сброс настроек к заводским установкам ......................

27





4.7.9 GPS инфо ........................................................................

27





4.7.10 Настройки камеры ........................................................

28

2

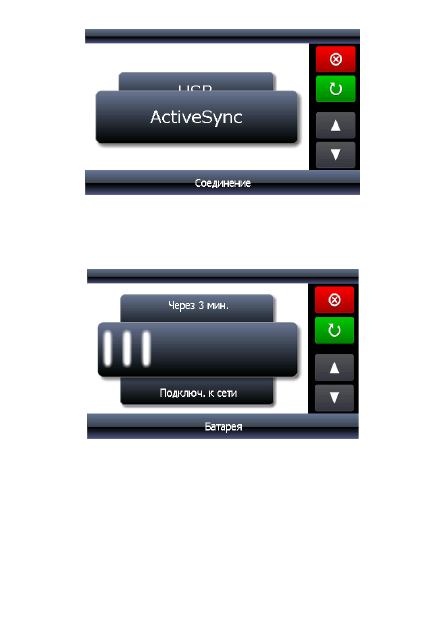

4.7.11 Установка режима доступа USB ..................................

28





4.7.12 Проверка статуса встроенной батареи .......................

29

Спецификация .....................................................................................

30

Возможные неисправности .................................................................

31

3

Общая информация

Благодарим  за  то,  что  Вы  выбрали  навигатор  TEXET  TN-525  HD

DVR.

Прежде чем начать эксплуатацию устройства, внимательно прочтите

данное руководство, чтобы воспользоваться всеми возможностями навига-

тора и продлить срок его службы. Сохраните это руководство, чтобы обра-

титься к нему, если в будущем возникнет такая необходимость.

TEXET TN-525 HD DVR –это современное мобильное устройство,

отличающееся компактным и стильным дизайном, большим экраном и

построенное на:

– процессоре ARM11 SiRF Atlas V частотой 664 МГц ;

– экран 5” c разрешения 480x272;

– операционной системе Windows CE.6.0;

– встроенном GPS (Global Positioning System) приемнике с внутрен-

ней антенной;

TEXET  TN-525  HD  DVR  –  это  автомобильный  GPS-навигатор  с

возможностью  прокладки  маршрута  до  места  назначения  с  учетом

различных  параметров  таких  как:  самый  короткий  маршрут,  объезд

определенных участков дороги, движение через промежуточные точки и

т.п. Прокладка маршрута производится с учетом установленных знаков

и дорожной разметки по всему маршруту. Голосовое сопровождение со

множеством подсказок на русском языке поможет Вам заблаговремен-

но подготовиться к ближайшему маневру и чувствовать себя уверено и

комфортно в любой дорожной ситуации.

Также  навигатор  имеет  встроенную  поворотную(270град)  камеру

2Мпикс, что позволяет использовать навигатор в режиме видеорегистра-

тора, причем информация записывается на отдельную карту памяти.

В качестве дополнительных функций Вы получаете возможность:

– просматривать фотографии,

– прослушивать музыкальные файлы и аудиокниги,

– просматривать видеофайлы в  различных форматах;

– чтения электронных книг.

В навигаторе используется внутренняя флеш память объемом 4Гб,

также Вы можете использовать карты MicroSD (microSD HC) емкостью

до 16 Гб, на которых Вы можете размещать Ваши файлы и дополни-

тельную информацию (для данных карт, медиа контента используется

слот 1 для видеофайлов записи с камеры – слот 2.

4

Указания по эксплуатации

Нижеследующие  указания  по  эксплуатации  предназначены  для

того, чтобы помочь Вам правильно использовать навигатор и сохра-

нять его в рабочем состоянии. Внимательно прочитайте этот раздел

и строго следуйте приведенным в нем инструкциям.

•  Навигатор следует держать вдали от зон воздействия экстре-

мальных  изменений  температуры  (рабочий  температурный  режим

-10 ° С - +60 ° С), влаги и статического электричества.

•  Не роняйте навигатор на твердую поверхность, не вставляйте в

него посторонние предметы, не кладите на него тяжелые предметы и

не допускайте контакта устройства с активными  химическими веще-

ствами.

•  Берегите экран от повреждений и царапин

•  Избегайте попадания навигатора в зоны воздействия излучающих

тепло устройств; не помещайте его в пыльную или задымленную среду.

•  GPS (Global Positioning System - глобальная система позици-

онирования) NAVSTAR ® разработана и контролируется правитель-

ством США, которое может вносить любые изменения в работу си-

стемы. Так, например, во время боевых действий в Ираке, граждан-

ский сектор GPS был отключён. Производитель не несет ответствен-

ности  за  любые  изменения  и  погрешности  при  навигации,  которые

возникают из-за контроля и изменения в системе GPS.

•  Устройство  предназначено  только  для  навигации,  допускает

погрешность  определения  местоположения,  но  не  предназначено

для сбора информации и точного измерения направлений, дистан-

ций и профессиональной топографической привязки.

•  Сигналы  от  спутников  GPS  не  могут  проходить  через  плотные

экранирующие материалы, а так же, прием может быть затруднен через

стекло с металлизированной тонировочной пленкой. При нахождении в

туннеле или здании определение местоположения невозможно.

•  Для определения местоположения необходим прием сигнала как

минимум от 4 спутников GPS. На качество приема сигнала влияют раз-

личные факторы, в т.ч. плохая погода, помехи от других приборов или

окружающая обстановка – высокие здания, деревья, мосты и т.д..

•  Уходя, не оставляйте навигатор на консоли машины или под воз-

действием прямого солнечного света, так как перегрев может повредить

аккумулятор или повлиять на работоспособность устройства.

5

•  Для Вашей собственной безопасности, избегайте управления

навигатором во время вождения. Так же не устанавливайте устрой-

ства в местах, которые могут затруднить обзор водителю

•  Не разбирайте и не ремонтируйте навигатор самостоятельно.

•  Не прилагайте чрезмерного усилия при повороте камеры чтобы

избежать повреждения крепления или электрических цепей.

•  Используйте только оригинальные зарядные устройства.

•  Делайте копии файлов, хранящихся в памяти навигатора, по-

скольку наша компания не несет ответственности за любые потери

таких данных.

•  Использование файлов в форматах WMA и МР3 без предвари-

тельного разрешения правообладателей является нарушением или

посягательством на их права интеллектуальной собственности.

•  В целях охраны окружающей среды просим Вас утилизировать

упаковочные материалы, батареи и непригодные электронные про-

дукты отдельно.

Комплектность

GPS навигатор (PND)

1 шт.

Стилус

1 шт.

Автомобильный адаптер питания

1 шт.

Сетевой адаптер питания Texet TESA5

1 шт.(опция)

Кабель USB

1 шт.

Автомобильный держатель

1 шт.

Руководство по эксплуатации

1 экз.

Руководство по навигационному ПО

1 экз.(опция)

Гарантийный талон

1 экз.

Лицензионная карта навигатора ПО

1 экз.

6

Введение

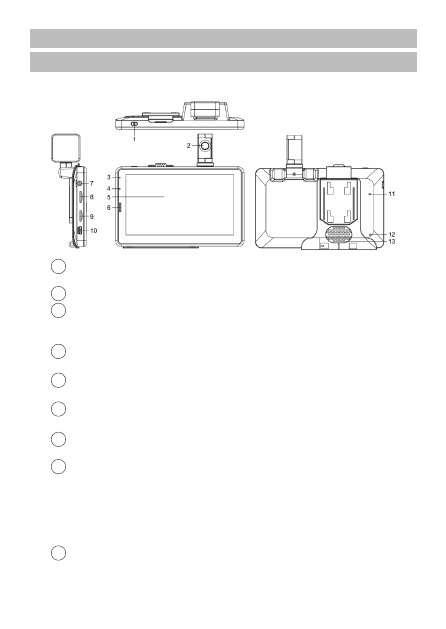

1 Краткое oписание

1



Кнопка включения

 Используется для включения



и выключения устройства.

2



Объектив встроенной камеры

. Используется для съемки

3



Светодиодный индикатор батареи.

Оранжевый цвет





означает режим заряда аккумулятора. Когда аккумулятор



полностью заряжен, индикатор светится зеленым цветом

4



Светодиодный индикатор «Режим записи камеры».





Красный цвет означает включенный режим записи

5



Экран с сенсорной панелью.

Используется для воспроиз





ведения и управления

6



Кнопка защиты фрагмента

 Используется для



защиты фрагмента от перезаписи

7



Разъем наушников

 Используется для подключения



наушников.

8



Слот 1 карты памяти MicroSD

(T–FLASH). Используется





для установки карты памяти MicroSD (T–FLASH).



Не извлекайте карту во время работы устройства



во избежание потери данных. Если Вы извлекли карту



во время работы устройства, произведите перезагрузку.



Используется для карт с данным и медиафайлами

9



Слот 2 карты памяти MicroSD

(T–FLASH). Используется



для установки карты памяти для записи и хранения

7



видеофайлов со встроенной камеры

10



Порт USB

 Используется: а) для подключения к компьютеру



посредством кабеля USB; б) для зарядки аккумулятора.

11



Датчик освещенности.

Для настройки экспозиции кадра





(автоматически)

12



Кнопка перезагрузки (Reset).

Используется для



аппаратной перезагрузки устройства

13



Динамик

 Используется для воспроизведения аудио



информации

2 Аксессуары и их использование
2.1 Зарядка от автомобильного адаптера

1. Подключите  автомобильный  адаптер  в  порт  USB  на  боковой

панели.

2. Подключите адаптер в гнездо прикуривателя.

3. Для

предотвращения

возможного повреждения адап-

тера,  подключение  следует

производить  после  включения

зажигания автомобиля.

2.2 Работа от акку

-

мулятора

При отключении внешнего адаптера (сетевого или автомобильно-

го), устройство работает от встроенного Li-pol аккумулятора. Значок

  в  верхнем  правом  углу  экрана  показывает  текущий  уровень

заряда  аккумулятора.  Обслуживание  или  замена  аккумулятора  (по

необходимости) должны проводиться в сервис-центре.

8

2.3 Установка автомобильного держателя

1. Снимите защитную пленку с присоски. Далее, поместите дер-

жатель в удобном для Вас месте на лобовом (или боковом) стекле.

Следите,  чтобы  в  месте  контакта  присоски  стекло  было  чистое.

Поверните рычаг фиксатора по часовой стрелке до упора. При вы-

боре места установки не перекрывайте обзор водителю. Если стекло

покрыто  металлизированной  отражающей  пленкой,  то  может  пона-

добиться подключение внешней приемной антенны GPS, поскольку

прием  на  внутреннюю  антенну  будет  затруднен  из-за  отраженного

сигнала. Используйте самоклеющую подставку для консоли автомо-

биля, если вы хотите устанавливать держатель на приборную панель

, а не на стекло.

2.  Установите  монтажную  рамку  на  держатель,  далее  вставьте

устройство  в  рамку.  Далее  вставьте  устройство  в  рамку.,  отрегули-

руйте положение так, чтобы не перекрывать угол обзора встроенной

камеры.

3. Для отсоединения держателя, поверните рычаг фиксации про-

тив часовой стрелки до упора и потяните за ушко присоски, чтобы

обеспечить  приток  воздуха  в  присоску.  Отсоедините  держатель  от

стекла или подставки.

Внимание!

Конструкция  регулировки  кронштейна  может  отли-

чаться от указанного на рисунке.

9

2.4 Подключение по USB кабелю

USB кабель служит для подключения устройства к компьютеру.

При  соединении  MID  может  ис-

пользоваться как в режиме доступа

Microsoft ActiveSync® , либо как USB

накопитель. Вы можете выбрать со-

ответствующий режим подключения

в настройках системы см. п.28.

2.5 Установка карт MicroSD

Вставьте карту в навигатор, соблюдая направление установки и не

прилагая чрезмерных усилий; Карта должна зафиксироваться внутри.

Для извлечения, выключите устройство, нажмите на карту.

3 Включение/Выключение/Перезагрузка
3.1 Включение

Нажмите и удерживайте кнопку включения не менее 3 сек для вклю-

чения устройства.

3.2 Выключение

Нажмите и удерживайте кнопку включения не менее 3 сек для вы-

зова меню выключения устройства.

Возможны два режима отключения:

•  «Выключение» – Питание полностью выключено будут потеряны все

данные находящиеся в оперативной памяти. Выключение произойдет ав-

томатически в течении 5 сек, если не будет сделан выбор режима Сна.

•  «Сон»  -Установлен  режим  сна.  Энергопотребление  прибора

минимально, прием сигнала GPS не производится, все данные в опе-

ративной памяти сохраняются, состояние всех запущенных программ

сохраняется и полностью восстанавливается после включения.

10

3.3 Перезагрузка (Reset)

Если ваше устройство не реагирует на прикосновения к экрану и

нажатие кнопок, подождите некоторое время, а затем нажмите кнопку

“reset” на задней панели устройства.

Внимание!

 Все данные в оперативной памяти, а также любая не со-

храненная на флеш карте информация, будут потеряны после выпол-

нения операции перезагрузки. Чтобы не потерять важную для Вас ин-

формацию, предварительно выполните операцию сохранения необхо-

димых данных.

3.4 Первый запуск GPS приемника

При  первом  запуске  навигационной  программы  постарайтесь  на-

ходиться на открытом пространстве, чтобы прием сигнала был макси-

мальным. Может потребоваться от 30 сек до 3х минут для первичного

поиска спутников, сбора информации и привязки к местности.

11

4 Основное Меню

После включения на экран на время загрузки операционной систе-

мы выводится следующее изображение:

После успешной загрузки на экран выводится главное меню:

1

  Статус «Динамик» ВКЛ/ВЫКЛ

2

  Статус режима заряда аккумулятора

1

2

12

4.1 Навигация

Нажмите  на  кнопку  «Навигация»  для  вызова  навигационной  про-

граммы.

Навигационная программа предустановленна на устройство и гото-

ва к работе.

Описание работы находится в инструкции по эксплуатации, входя-

щей в комплект поставки навигационной программы либо с интернет

сайта производителя навигационного ПО.

Если  программа  не  запустилась,  проверьте  путь  запуска  программы  в

разделе «Каталог ПО» в меню «Настройки» . Вы можете установить до 3х

навигационных программ, причем приоритет выполнения будет у первой про-

граммы в списке.

Внимание!

 Если во время работы навигационного приложения, Вы

нажмете кнопку

 для выключения и выберете «режим сна», навига-

ционное приложение не закроется. При включении устройство выйдет

из спящего режима и навигационное приложение будет снова открыто.

Допускается установка дополнительных навигационных программ,

записанных на карте microSD (T-Flash), установка производится в соот-

ветствии с руководством по инсталляции дополнительной навигацион-

ной программы.

13

4.2 Просмотр медиа файлов

4.2.1 Просмотр видео

Нажмите кнопку “Видео”, чтобы выбрать файл и запустить проигры-

ватель видео файлов:

A

  Выход

B

  Воспроизведение/Пауза

C

  Следующий файл

D

  Предыдущий файл

E

  Уровень громкости

F

  Маркер позиции воспроизведения файла

G

  Список файлов

2) Выберите «Список файлов» чтобы получить список доступных

видеофайлов:

A

B

C

E

D

G

F

14

3) Выберите желаемый файл, при этом вы автоматически вернетесь

окно воспроизведения.

Внимание!

 Двойное нажатие на экран просмотра запускает полно-

экранный режим воспроизведения, причем повторное двойное нажатие

вернет проигрыватель в нормальный режим.

– Мультимедийный плеер позволяет просматривать видео файлы

форматов  MPEG,  MPG,  ASF,  WMV,  AVI.  Рекомендуется  производить

конвертацию видео до разрешения 480р и стереорежима аудиотрека.

4.2.2  Прослушивание аудио

Нажмите на кнопку « Музыка» чтобы выбрать файл и запустить при-

ложение воспроизведения аудио файлов:

После выбора файла запустится приложение:

15

A

  Возврат в меню Медиа

B

  Поле выбора файла

C

  Регулятор громкости

D

  Следующий файл

E

  Предыдущий файл

F

  Воспроизведение/Пауза

G

  Стоп

H

  Отключение динамика (Mute)

I

  Режим  воспроизведения  (одиночный/последовательный/слу-

чайный/циклический) файлов находящихся в выбранном директории

K

  Маркер позиции

4.2.3 Просмотр изображений

Нажмите  на  кнопку  «  Фото»,  чтобы  получить  список  графических

файлов:

2) После выбора файла двойным нажатием появится панель про-

смотра:

C

K

D

H

I

E

A

F

B

G

16

A

   Выход

B

   Возврат к выбору файла

C

   Масштаб меньше

D

   Масштаб больше

E

   Повернуть

F

   След. файл

G

   Пред. файл

H

   Режим слайд-просмотра

F

B

A

D

G

E

C

H

17

4.3 Чтение электронных книг

Нажмите «Книги», чтобы выбрать файл и открыть программу чте-

ния книг:

A

   Выход

B

   Листать список файлов

C

   Уменьшить размер шрифта

D

   Увеличить размер шрифта

E

   Быстрый переход на страницу (номер)

F

   Удалить закладку

G

   Создать закладку

H

   Листать вперед

I

   Листать назад

Двойное нажатие на экран запускает полноэкранный режим чтения,

при  этом  листание  страниц  осуществляется  нажатием  на  верхнюю  и

нижнюю части экрана. Для выхода из полноэкранного режима еще раз

дважды нажмите на экран.

A

I

E

G

С

H

B

D

F

18

4.4 Игры

Нажмите «Игры» для вызова списка доступных игр, нажмите икон-

ку для запуска :



4.5 Утилиты

4.5.1 Калькулятор

19

4.6 Использование встроенной камеры

Нажмите  кнопку  включения  камеры  или  выберите  пункт  меню

«DVR» для начала работы со встроенной камерой

A

  Индикатор  режима (Режим регистратора

 ;









режим фото

 ;

Запись видео

)



B

  Режим просмотра (запись прекращается)

C

  Выбор режима камеры (Фото/Видео)

4.6.1 Режим фото

Нажмите

 чтобы выбрать режим Фото. При этом на экране по-

явится маркер

Нажмите

 чтобы сделать снимок:

A

B

C

20

Внимание!

Если карта отсутствует, то на экране появится надпись

«Нет карты», Если на карте нет места для записи файла то появится

надпись «Карта заполнена».

Внимание!

Файлы  фотографий  хранятся  в  специальном  разделе

на карте памяти в слоте 2, структура папок : /CAMERA/IMGXXXX-XXXX-

XXX.JPG, где ХХХХ – порядковый номер ( присваивается автоматически

при сохранении файла), XXXX-XXXX - Дата-Время)

4.6.2 Режим видео

Нажмите

 чтобы выбрать режим Видео. При этом на экране по-

явится соотв. маркер:

Нажмите

  чтобы  начать  запись,  либо  нажмите  и  удерживайте

кнопку камера в течении 4 сек. Двойное нажатие на экран осуществляет

выход в главное меню, при этом запись продолжается (режим регистра-

тора - циклическая запись)

Внимание!

Если карта отсутствует, то на экране появится надпись

«Нет карты», Если на карте нет места для записи файла то появится

надпись «Карта заполнена».

Внимание!

Файлы видео хранятся на карте памяти, установленной  в

слот 2, структура папок : /VIDEOREC/VIDXXXX-XXXX-XXXX.AVI, где ХХХХ

– порядковый номер ( присваивается автоматически при сохранении фай-

21

ла, XXXX-XXXX - Дата-Время). При нажатии кнопки «защита записи»

добавляется префикс BAK и файл не будет перезаписываться при за-

писи.

Режим регистратора

Начмите запись. Далее дважды нажмите на экран. Вы выйдете в

главное меню, при этом режим записи будет сохранен. Вы можете запу-

стить программу навигации, при этом запись видео будет продолжаться.

Внимание!

В режиме регистратора файлы видео хранятся на карте

памяти,  причем  длительность  записываемого  фрагмента  ограничена

Файлы  будут  записываться  до  тех  пор  пока  будет  доступно  свобод-

ное место на карте памяти, после чего запись будет осуществляться

в циклическом режиме – самые старые файлы будут стираться и на их

место будут записываться новые.

4.6.3 Режим воспроизведения

Нажмите





чтобы выбрать режим «Воспроизведение» при этом

появятся 2 режима : «Список записанных файлов» и «Форматирование

карты»:

При выборе режима «Форматирование карты» будет произведено

форматирование  карты  памяти  и  все  данные  будут  уничтожены.При

выборе режима «Список записанных файлов» будут показываться пап-

22

ки «VideoRec» и «Camera» в которых хранятся файлы видеозаписей и

снимки. Также в папке «VideoRec» хранятся данные с GPS (файы с рас-

ширением NMEA)

Нажмите



для перехода и



для выбора:

23

4.7 Настройка системы

4.7.1  Настройка подсветки дисплея

Нажмите «Подсветка» для настройки яркости подсветки дисплея и

установки времени задержки отключения:

Установите маркер уровня подсветки для установки желаемой яр-

кости подсветки.

4.7.2 Настройка громкости

Нажмите  «Громкость» для настройки уровня громкости:

1). Маркером положения устанавливается уровень ниже или выше.

2). Так же можно установить громкость сигнала «звук при нажатии»,

который сопровождает каждое касание экрана.

24

4.7.3 Просмотр системной информации

Нажмите “Инфо” для получения сервисной информации о системе:

4.7.4 Установка пути запуска навигационной программы

Нажмите  «Путь»  для  установки  пути  запуска  навигационной  про-

граммы:

Если у вас установлено несколько навигационных программ, то вы

можете запускать любую программу привязкой пути запуска к кнопке «В

путь».

25

4.7.5 Установка даты и времени.

Нажмите  кнопку  «Дата-Время»  для  установки  системной  даты  и

времени:

Выберите

 параметр для корректировки и установите правиль-

ные  дату,  время.  Либо  система  автоматически  синхронизирует  эти

параметры по данным GPS после привязки к сигналам спутников.

4.7.6 Калибровка экрана

Нажмите “Калибровка” для настройки точности позиционирования

сенсорного экрана:

Калибровка экрана проводится для правильного позиционирования

26

на экране. Прикоснитесь к центру курсора, во всех предложенных пози-

циях – в центре, слева вверху, слева внизу, справа вверху и справа вни-

зу экрана. Система автоматически завершит процедуру калибровки при

успешном попадании в курсор в предложенных позициях. По окончании

процедуры прикоснитесь к экрану в любом месте для выхода из режи-

ма калибровки.

4.7.7 Выбор языка интерфейса

Для выбора языка интерфейса нажмите кнопку «Язык»:

Выберите необходимый язык интерфеса.

27

4.7.8 Сброс настроек к заводским установкам

Нажмите «Сброс настроек» для возврата всех настроек к заводским

установкам.

Нажмите «Да» для загрузки заводских установок.

4.7.9 GPS инфо

Нажмите «GPS инфо» для получения данных с GPS приемника. На

панели будет отображена информация о спутниках, координаты мест-

ности, дата и время по Гринвичу, скорость перемещения, уровни приема

сигналов, а также доступна кнопка реинициализации приемника:

Нажмите

 для перезагрузки приемника.

28

4.7.10 Настройки камеры

Нажмите «Камера» для изменения настроек встроенной камеры:

Для автоматического старта записи при появлении движения в кад-

ле нажмите Вкл для «Датчик движения»

Для  включения/  выключения  встроенного  микрофона  выберите

соответствующую  иконку.  При  отключенном  микрофоне    звуковая  ин-

формация не будет записываться.

Для установки частоты обновления кадра выберите 50Гц или 60Гц.

4.7.11 Установка режима доступа USB

Нажмите кнопку “Соединение” для установки режима соединения к

компьютеру по USB.

GPS навигатор может подключаться к компьютеру в двух режимах:

«Накопитель» или ActiveSync.

Режим «USB»: Устройство, при подключении к компьютеру, опозна-

ется как USB накопитель;

Режим  ActiveSync:  Подключение  осуществляется  посредством

программы ActiveSync  и  GPS  навигатор  опознается  компьютером  как

«Мобильное устройство». Утилита ActiveSync доступна для скачивания

на сервере www.microsoft.ru.

29

4.7.12 Проверка статуса встроенной батареи

Нажмите  кнопку  “Батарея”  для  проверки  статуса  встроенной

батареи(аккумулятора):

Если навигатор подключен к зарядному устройству то будет выда-

ваться статус «подключ. к сети» иначе выдается уровень заряда в %.

Также вы можете установить таймер включения пониженного уров-

ня  подсветки  экрана  для  увеличения  продолжительности  времени  в

автономном режиме - значения от 1 до 30 мин, либо «Никогда» -режим

отключен .

30

Спецификация

Операционная

система

Microsoft Windows CE 6.0

Процессор

SiRF CPU Atlas V: ARM11, 664 МГц

Накопительная

память

4ГБ MLC

Оперативная

память

128МБ SDRAM

Поддержка карт

памяти

Micro SD (HC) до 16ГБ (Слот 1, Слот 2)

Видеокамера

Поворотное  крепление  (270  град)  Разреше-

ние  2Мпикс,  формат  записи  Avi  (M-JPEG)

1024x768x25fps.  Чувствительность  500Люкс,

Линза с углом обзора 120град.

Приемник GPS

SiRF A5 64 канала

Антенна GPS

Встроенная

Экран LCD

5” TFT LCD сенсорный (480х272)

Аккумулятор

Li-Pol, 1500 мА-ч

Громкоговоритель

Встроенный динамик, 1,5 Вт, 8Ом

Аудиовыход

Коннектор 3.5мм, стерео, 20 мВт/32Ом

Температура

Рабочий режим: 0 °C~60 °C;

Хранения: -20 °C~60 °C

Допустимая

влажность

Рабочий режим: 20%~80%(40°C);

Хранения: 20%~80% (40°C)

Сертификаты

CE, FCC, ROHS

Размеры

Размеры  134,5 x 83 x 12.50 (с объективом) мм

31

Возможные неисправности

Ошибка

Причина

Решение

Навигатор

не включается

Низкий заряд

аккумулятора

Зарядите аккумулятор.

Можно  использовать

кабель USB и подклю-

чение к порту ПК.

Зависание системы

Нажмите

кнопку Reset

Внезапное

отключение

Низкий заряд

аккумулятора

Зарядите  аккумуля-

тор  или  подключи-

те  внешний  источ-

ник  питания.  Можно

использовать  кабель

USB и подключение к

порту ПК.

Темный экран

Низкий уровень

подсветки

Настройте

необходимый

уровень подсветки.

Подсветка

отключена

Выключите тайминг

отключения, либо

коснитесь экрана

для сброса таймера

отключения

Неправильная

реакция на касание

экрана

Сенсорный экран

не откалиброван

Проведите

калибровку

Нет звука

Установлена

минимальная

громкость

Настройте

громкость

Ошибка

позиционирования

Плохой прием

сигнала GPS

Допускается

задержка

до 3 минут в условиях

плохого приема

сигнала GPS.



















///////////////////////////////////////
