Автомобильный Gps-навигатор TEXET TN-744. Руководство по эксплуатации

Содержание

Общая информация ..........................................................................

Указания по эксплуатации .................................................................

Комплектность ...................................................................................

Введение ............................................................................................

Краткое описание ..............................................................................

Аксессуары и их использование .......................................................

1 Зарядка от автомобильного адаптера ..........................................

2 Работа от аккумулятора .................................................................

3 Установка автомобильного держателя .........................................

4 Подключение по USB кабелю ........................................................

5 Установка карт MicroSD..................................................................

Основные функции ............................................................................

1 Включение/Выключение/Перезагрузка .........................................

1.1 Включение .................................................................................

1.2 Выключение ..............................................................................

1.3 Перезагрузка (Reset) ................................................................

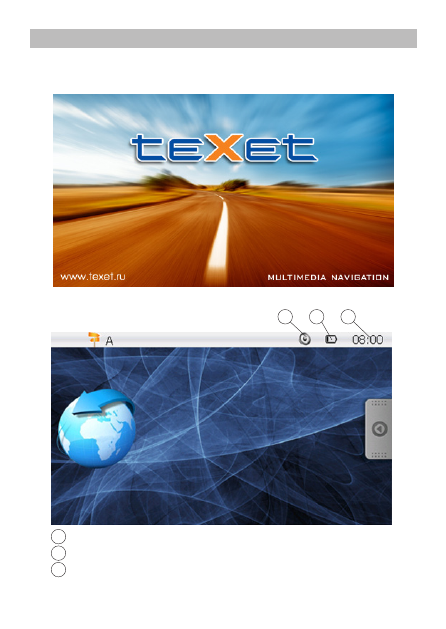

1.4 Первый запуск GPS приемника ...............................................

2 Основное меню ...............................................................................

3 Настройка рабочего стола .............................................................

4 Навигация ........................................................................................

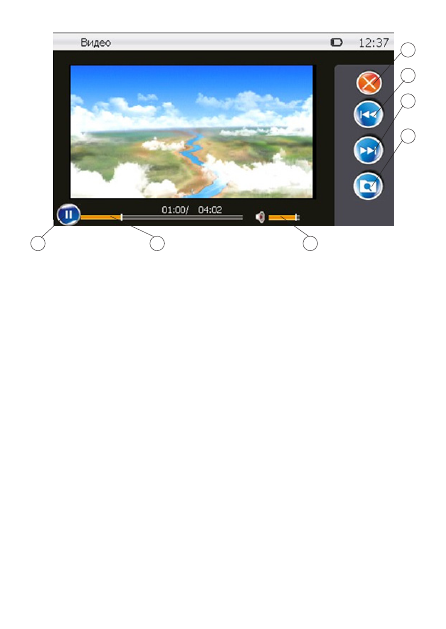

5 Просмотр видео ..............................................................................

6 Прослушивание аудио ....................................................................

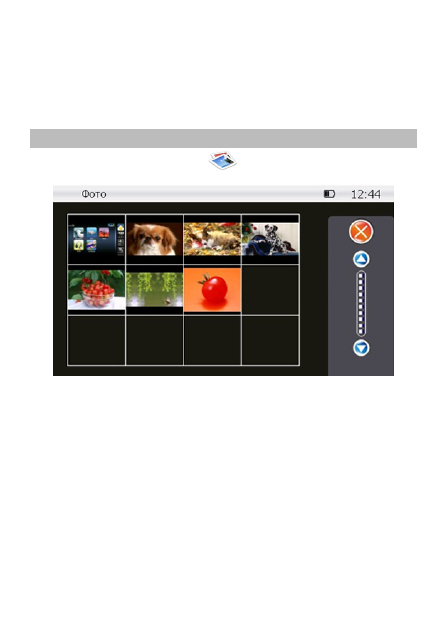

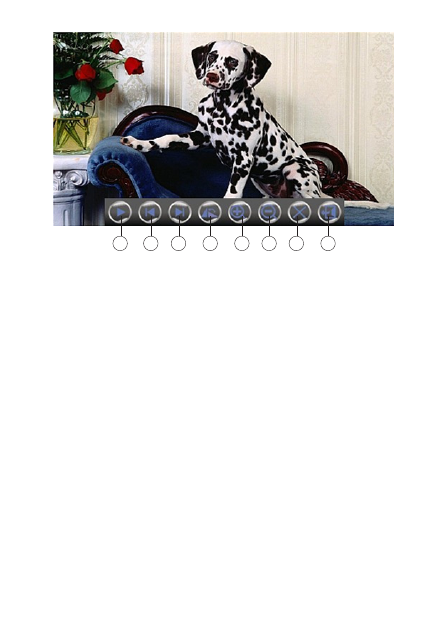

7 Просмотр изображений ..................................................................

8 Чтение электронных книг ...............................................................

9 Игры .................................................................................................

10 Калькулятор ..................................................................................

11 Настройка системы .......................................................................

11.1 Настройка подсветки дисплея ...............................................

11.2 Настройка громкости ..............................................................

11.3 Просмотр системной информации ........................................

11.4 Установка пути запуска навигационной программы ............

11.5 Установка даты и времени .....................................................

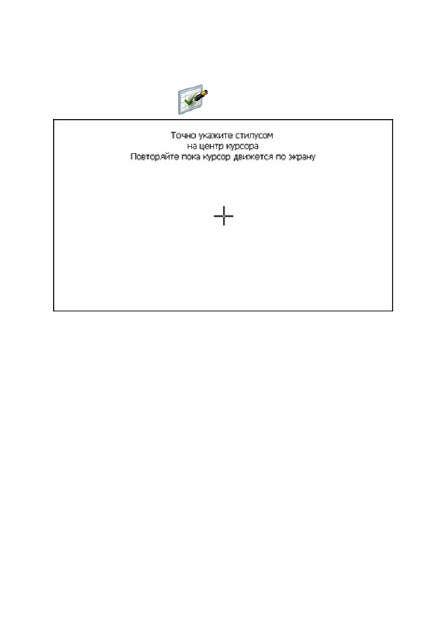

11.6 Калибровка экрана .................................................................

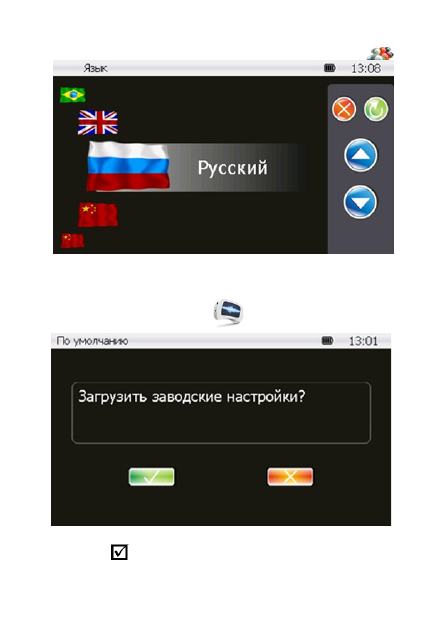

11.7 Выбор языка интерфейса ......................................................

11.8 Сброс настроек к заводским установкам ..............................

11.9 GPS инфо ................................................................................

11.10 Установка режима доступа USB ..........................................

11.11 Параметры электропитания .................................................

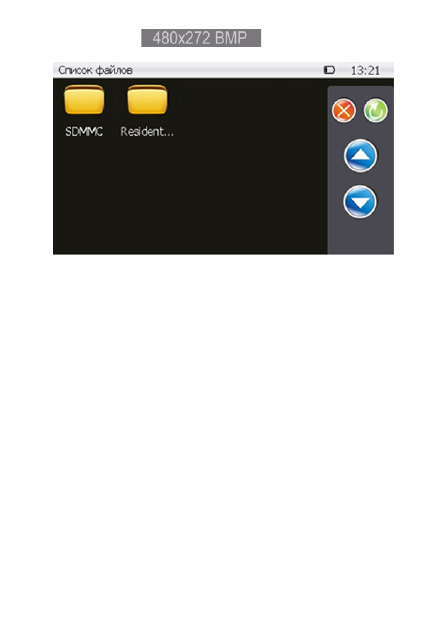

11.12 Установка фона и цвета шрифта меню ...............................

Спецификация ...................................................................................

Общая информация

Благодарим за то, что Вы выбрали навигатор TEXET TN-744.

Прежде чем начать эксплуатацию устройства, внимательно прочти-

те данное руководство, чтобы воспользоваться всеми возможностями

навигатора и продлить срок его службы. Сохраните это руководство,

чтобы обратиться к нему, если в будущем возникнет такая необходи-

мость.

TEXET TN-744 – это современное мобильное устройство, отлича-

ющееся компактным и стильным дизайном, большим 5” экраном и по-

строенное на:

– чипсете MSTAR 2521 ARM9 500 МГц;

– операционной системе Windows CE.6.0;

– встроенном GPS (Global Positioning System) приемнике с внутрен-

ней антенной;

TEXET TN-744 – это автомобильный GPS-навигатор с возможно-

стью прокладки маршрута до места назначения с учетом различных па-

раметров таких как: самый короткий маршрут, объезд определенных

участков дороги, движение через промежуточные точки и т.п. Проклад-

ка маршрута производится с учетом установленных знаков и дорожной

разметки по всему маршруту. Голосовое сопровождение со множеством

подсказок на русском языке поможет Вам заблаговременно подгото-

виться к ближайшему маневру и чувствовать себя уверено и комфортно

в любой дорожной ситуации.

При подключении камеры заднего вида, изображение автоматиче-

ски выводится на экран при появлении входного сигнала.

В качестве дополнительных функций Вы получаете возможность:

– просматривать фотографии,

– прослушивать музыкальные файлы и аудиокниги,

– просматривать видеофайлы в различных форматах;

– чтения электронных книг.

В навигаторе используется внутренняя флеш память объемом 4Гб,

также Вы можете использовать карты MicroSD (microSD HC) емкостью

до 8 Гб, на которых Вы можете размещать Ваши файлы и дополнитель-

ную информацию.

Указания по эксплуатации

Нижеследующие указания по эксплуатации предназначены для

того, чтобы помочь Вам правильно использовать устройство и сохра-

нять его в рабочем состоянии. Внимательно прочитайте этот раздел

и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстре-

мальных изменений температуры (рабочий температурный режим

-10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в

него посторонние предметы, не кладите на него тяжелые предметы и

не допускайте контакта устройства с активными химическими веще-

ствами.

• Берегите экран от повреждений и царапин

• Избегайте попадания навигатора в зоны воздействия излучаю-

щих тепло устройств; не помещайте его в пыльную или задымленную

среду.

• GPS (Global Positioning System - глобальная система позици-

онирования) NAVSTAR ® разработана и контролируется правитель-

ством США, которое может вносить любые изменения в работу си-

стемы. Так, например, во время боевых действий в Ираке, граждан-

ский сектор GPS был отключён. Производитель не несет ответствен-

ности за любые изменения и погрешности при навигации, которые

возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает

погрешность определения местоположения, но не предназначено

для сбора информации и точного измерения направлений, дистан-

ций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные

экранирующие материалы, а так же, прием может быть затруднен че-

рез стекло с металлизированной тонировочной пленкой. При нахож-

дении в туннеле или здании определение местоположения невоз-

можно.

• Для определения местоположения необходим прием сигнала

как минимум от 4 спутников GPS. На качество приема сигнала влия-

ют различные факторы, в т.ч. плохая погода, помехи от других прибо-

ров или окружающая обстановка – высокие здания, деревья, мосты и

т.д.

• Уходя, не оставляйте навигатор на консоли машины или под

воздействием прямого солнечного света, так как перегрев может по-

вредить аккумулятор или повлиять на работоспособность устрой-

ства.

• Для Вашей собственной безопасности, избегайте управления

навигатором во время вождения. Так же не устанавливайте устрой-

ства в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, по-

скольку наша компания не несет ответственности за любые потери

таких данных.

• Использование файлов в форматах WMA и МР3 без предвари-

тельного разрешения правообладателей является нарушением или

посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать

упаковочные материалы, батареи и непригодные электронные про-

дукты отдельно.

Комплектность

GPS навигатор (PND)

1 шт.

Стилус

1 шт.(опция)

Автомобильный адаптер питания

1 шт.

Кабель USB

1 шт.

Автомобильный держатель

1 шт.

Руководство по эксплуатации

1 экз.

Руководство по навигационному ПО

1 экз.(опция)

Гарантийный талон

1 экз.

Введение

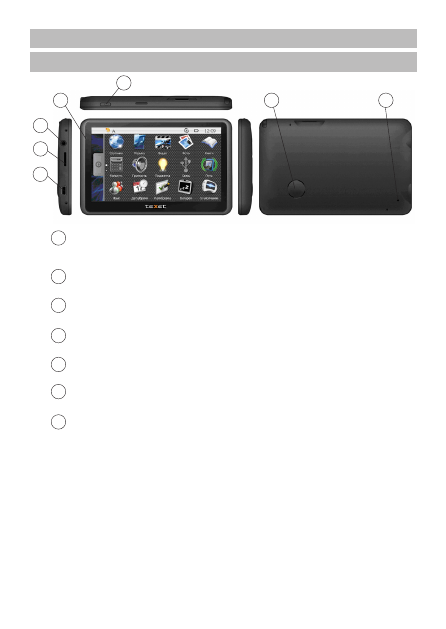

Краткое описание

Светодиодный индикатор

. Красный цвет означает режим

заряда аккумулятора. Когда аккумулятор полностью

заряжен, индикатор светится зеленым цветом.

Динамик

. Используется для воспроизведения

аудио информации

Кнопка перезагрузки (Reset)

Используется для

аппаратной перезагрузки устройства

Кнопка включения

. Используется для включения

и выключения устройства.

Разъем наушников

. Используется для подключения

наушников.

Порт USB

. Используется а) Для подключения к компьютеру

посредством кабеля USB; б) Для зарядки аккумулятора.

Слот карты памяти MicroSD (T–FLASH)

. Используется

для установки карты памяти MicroSD (T–FLASH).

Не извлекайте карту во время работы устройства

во избежание потери данных. Если Вы извлекли карту

во время работы устройства, произведите перезагрузку.

Аксессуары и их использование
1 Зарядка от автомобильного адаптера

1. Подключите автомобиль-

ный адаптер* в порт USB на бо-

ковой панели.

2. Подключите адаптер в

гнездо прикуривателя.

3. Для предотвращения воз-

можного повреждения адапте-

ра, подключение следует произ-

водить после включения зажигания автомобиля.

2 Работа от аккумулятора

При отключении внешнего адаптера (сетевого или автомобиль-

ного), устройство работает от Li-pol аккумулятора. Значок

верхнем правом углу экрана показывает текущий уровень заряда ак-

кумулятора.

Батарея разряжена, необходимо зарядить устройство

для нормальной работы.

Меняющийся уровень – режим заряда.
Полный уровень означает что батарея полностью за-

ряжена.

3 Установка автомобильного держателя

1. Снимите защитную пленку с присоски. Далее, поместите держа-

тель в удобном для Вас месте на лобовом (или боковом) стекле. Сле-

дите, чтобы в месте контакта присоски стекло было чистое. Поверните

рычаг фиксатора по часовой стрелке до упора. При выборе места уста-

новки не перекрывайте обзор водителю. Если стекло покрыто металли-

зированной отражающей пленкой, то может понадобиться подключение

внешней приемной антенны GPS, поскольку прием на внутреннюю ан-

тенну будет затруднен из-за отраженного сигнала.

2. Установите монтажную рамку на держатель, далее вставьте

устройство в рамку.

*Дизайн адаптера прилагаемого в комплекте может отличаться от пред-

ставленного на рисунке

3. Для отсоединения держателя от стекла, поверните рычаг фикса-

ции против часовой стрелки до упора и потяните за ушко присоски, что-

бы обеспечить приток воздуха в присоску. Отсоедините держатель от

стекла.

Внимание!

Конструкция регулировки кронштейна может отли-

чаться от указанного на рисунке.

4 Подключение по USB кабелю

USB кабель служит для под-

ключения устройства к компьюте-

ру. При соединении MID может ис-

пользоваться как в режиме доступа

Microsoft ActiveSync® , либо как USB

накопитель. Вы можете выбрать соответствующий режим подключе-

ния в настройках системы см. п.28.

5 Установка карт MicroSD

Внимание!

Вставьте карту в устройство, соблюдая направление

установки и не прилагая чрезмерных усилий; Карта должна зафиксиро-

ваться внутри. Для извлечения нажмите на карту;

Поверните рычаг для

фиксации присоски на стекле

Установите

монтажную рамку

Используйте

регулировочные винты

для настройки

положения устройства

Основные функции
1 Включение/Выключение/Перезагрузка

1.1 Включение

Нажмите и удерживайте кнопку включения не менее 3 сек для

включения устройства.

1.2 Выключение

Нажмите и удерживайте кнопку включения не менее 3 сек для вы-

зова меню выключения устройства.

Возможны два режима отключения:

• «Выключение» – Питание полностью выключено будут потеря-

ны все данные находящиеся в оперативной памяти.

• «Режим сна» - Энергопотребление прибора минимально, при-

ем сигнала GPS не производится, все данные в оперативной памя-

ти сохраняются, состояние всех запущенных программ сохраняется

и полностью восстанавливается после включения.

1.3 Перезагрузка (Reset)

Если ваше устройство не реагирует на прикосновения к экрану и

нажатие кнопок, подождите некоторое время, а затем нажмите кноп-

ку “reset” на задней панели устройства.

Внимание!

Все данные в оперативной памяти, а также любая не

сохраненная на флеш карте информация, будут потеряны после вы-

полнения операции перезагрузки. Чтобы не потерять важную для Вас

информацию, предварительно выполните операцию сохранения не-

обходимых данных.

1.4 Первый запуск GPS приемника

При первом запуске навигационной программы постарайтесь на-

ходиться на открытом пространстве, чтобы прием сигнала был мак-

симальным. Может потребоваться от 30 сек до 3х минут для первич-

ного поиска спутников, сбора информации и привязки к местности.

2 Основное меню

После включения на экран на время загрузки операционной си-

стемы выводится следующее изображение:

После успешной загрузки на экран выводится главное меню:

Громкость

Статус уровня зарядка аккумулятора/ режим заряда

Текущее время

Меню поддерживает 2 режима: Главное Меню ( Рабочий стол) и

Меню 2го уровня

Нажав иконку справа вы открываете Меню 2го уровня.

Белые точки слева показывают текущую страницу. Перемещая

палец ввер или вниз вы осуществляете листание страниц:

3 Настройка рабочего стола

Вы можете осуществлять следующие операции с Рабочим Сто-

лом.

1. Перемещение иконок на рабочий стол. Выберите иконку ( на-

пример Музыка) нажмите на нее и не отрывая пальца переместите

иконку нна появившийся рабочий стол:

2. Сортировка. Выберите иконку, нажмите на нее и не отрывая

пальца переместите на новое местоположение на Рабочем столе:

Чтобы удалить иконку с рабочего стола переместите ее в мусор-

ную корзину слева

Внимание!

Запуск программы можно производить как с Рабочего

стола, так и из Меню 2го уровня.

4 Навигация

Нажмите на кнопку «Навигация»

для вызова навигационной

программы.

Навигационная программа предустановленна на устройство и го-

това к работе.

Описание работы находится в инструкции по эксплуатации, вхо-

дящей в комплект поставки навигационной программы либо с интер-

нет сайта производителя навигационного ПО.

Если программа не запустилась проверьте путь запуска програм-

мы (кнопка ПУТЬ)

Внимание!

Если во время работы навигационного приложения,

Вы нажмете кнопку

для выключения и выберете «режим сна»,

навигационное приложение не закроется. При включении устройство

выйдет из спящего режима и навигационное приложение будет сно-

ва открыто.

Допускается установка дополнительных навигационных про-

грамм, записанных на карте microSD (T-Flash), установка произво-

дится в соответствии с руководством по инсталляции дополнитель-

ной навигационной программы.

5 Просмотр видео

Нажмите кнопку “Видео”, чтобы выбрать файл и запустить прои-

грыватель видео файлов:

Выберите файл из списка:

Далее выберите файл:

Нажмите на имя файла для начала воспроизведения:

A – Возврат в меню Медиа

B – Предыдущий файл

C – Следующий файл

D – Полный экран

E – Громкость

F – Маркер позиции воспроизведения файла

G – Пауза/Воспроизведение

Внимание!

Двойное нажатие на экран просмотра запускает полноэкранный

режим воспроизведения, причем повторное двойное нажатие вернет

проигрыватель в нормальный режим.

Наилучшее качество и быстродействие видео изображения обе-

спечивается для видео файлов, имеющих разрешение 480 x 272 пик-

селя.

– Для конвертации файлов в данное разрешение используйте

любую утилиту конвертации видеоформатов.

– Мультимедийный плеер позволяет просматривать видео фай-

лы форматов MPEG-1, MP4, AVI, WMV, ASF, 3GP, Divx.

6 Прослушивание аудио

Нажмите на кнопку « Музыка» чтобы выбрать файл и запустить

приложение воспроизведения аудио файлов:

После выбора файла запустится приложение:

A – Выход из медиаплеера с сохранением режима воспроизведения

B – Возврат в меню Медиа

C – Предыдущий

D – Следующий

E – Режим воспроизведения (одиночный / последовательный / слу-

чайный / циклический) файлов находящихся в выбранном директории

F – Регулятор громкости

G – Маркер позиции воспроизведения файла

H – Пауза/Воспроизведение

7 Просмотр изображений

Нажмите на кнопку « Фото»

, чтобы получить список графи-

ческих файлов (JPEG, BMP, PND):

2) После выбора файла двойным нажатием появится панель про-

смотра:

A – Выход из режима просмотра

B – Удалить файл

C – Масштаб меньше

D – Масштаб больше

E – Повернуть

F – Следующий файл

G – Предыдущий файл

H – Режим «Слайд-Шоу»

8 Чтение электронных книг

Нажмите «Книги»

, чтобы выбрать файл и открыть програм-

му чтения книг (поддерживаются файлы кодировок ANSI, Unicode,

Unicode big endian, UTF-8):

A – Возврат в меню

B – На предыдущую страницу

C – На следующую страницу

D – Создать закладку

E – Удалить закладку

F – Пропустить закладку (переход на заданную страницу)

G – Увеличить размер шрифта

H – Уменьшить размер шрифта

9 Игры

Нажмите «Игры» для вызова списка доступных игр:

10 Калькулятор

Нажмите

чтобы запустить приложение:

11 Настройка системы

11.1 Настройка подсветки дисплея

Нажмите «Подсветка»

для настройки яркости подсветки дис-

плея и установки времени задержки отключения:

Перемещайте маркер уровня подсветки для установки желаемой

яркости подсветки.

11.2 Настройка громкости

Нажмите «Громкость»

для настройки уровня громкости:

1). Нажмите

или

чтобы установить уровень выше или

ниже.

2). Так же можно установить громкость сигнала «звук при каса-

нии», который сопровождает каждое касание экрана. При отключен-
ном звуке статус будет

11.3 Просмотр системной информации

Нажмите “Инфо”

для получения сервисной информации о

системе:

11.4 Установка пути запуска навигационной программы

Нажмите «Путь»

для установки пути запуска навигацион-

ной программы:

Если у вас установлено несколько навигационных программ, то

вы можете запускать любую программу привязкой пути запуска к
кнопке «В путь»

11.5 Установка даты и времени.

Нажмите кнопку «Дата-Время»

для установки системной

даты и времени:

Установите дату, время, часовой пояс и формат отображения

времени.

11.6 Калибровка экрана

Нажмите “Калибровка”

для настройки точности позициониро-

вания сенсорного экрана:

Калибровка экрана проводится для правильного позиционирова-

ния на экране. Прикоснитесь к центру курсора, во всех предложен-

ных позициях – в центре, слева вверху, слева внизу, справа вверху

и справа внизу экрана. Система автоматически завершит процедуру

калибровки при успешном попадании в курсор в предложенных пози-

циях. По окончании процедуры прикоснитесь к экрану в любом месте

для выхода из режима калибровки.

11.7 Выбор языка интерфейса

Для выбора языка интерфейса нажмите кнопку «Язык»

Выберите необходимый язык интерфеса.

11.8 Сброс настроек к заводским установкам

Нажмите «Сброс настроек»

для возврата всех настроек к

заводским установкам.

Нажмите «

» для загрузки заводских установок.

11.9 GPS инфо

Нажмите «GPS инфо»

для получения данных с GPS прием-

ника. На панели будет отображена информация о спутниках, коорди-

наты местности, дата и время по Гринвичу, скорость перемещения,

уровни приема сигналов, а также доступна кнопка «сброс» для реи-

нициализации приемника:

11.10 Установка режима доступа USB

Нажмите кнопку “USB”

для установки режима соединения к

компьютеру по USB.

GPS навигатор может подключаться к компьютеру в двух режи-

мах: «Накопитель –USB mass storage» или ActiveSync.

Режим «Накопитель»: Устройство, при подключении к компьюте-

ру, опознается как USB накопитель;

Режим MS ActiveSync: Подключение осуществляется посред-

ством программы ActiveSync и GPS навигатор опознается компьюте-

ром как «Мобильное устройство». Утилита ActiveSync доступна для

скачивания на сервере www.microsoft.ru.

11.11 Параметры электропитания

Нажмите кнопку “Батарея”

для установки задержки отклю-

чения подстветки экрана для увеличения продолжительности работы

от встроенной батареи.

11.12 Установка фона и цвета шрифта меню

Нажмите «Фон»

для выбора фона:

Step1 Нажмите

чтобы выбрать любой гра-

фический файл 480 x 272 BMP и установить его как фон для меню:

Так же вы можете установить цвет шрифта подписей иконок в ме-

ню – Черный или Белый.

Спецификация

Процессор

Mstar 2521 ARM9 500МГц

ОЗУ

128МБ SDRAM

Накопительная

память

4 ГБ MLC

GPS приемник

Встроенная антенна.

Чувствительность -156 дБм,

32 приемных канала

Точность измерений Позиция: <10 м

Время: 0.01сек к времени GPS

Время первого

позиционирования

TTFF

(открытый горизонт)

Reacquisition: 0.1 sec

Горячий старт: 5 сек

Теплый старт: 20 сек

Холодный старт: 30 сек

Воспроизведение

аудио файлов

MP3 (up to 44KHz), WMA ( up to 44KHz), WAV,

Воспроизведение

видео файлов

MPEG-1, MPEG-4, AVI, WMV, ASF, 3GP, Divx

Фото

JPEG, BMP, PNG

Экран

5”QVGA 480 x 272 пикселей, 65,536 оттенков

цветов, TFT LCD, резистивная 4х проводная

сенсорная панель

Динамик

Встроенный динамик и выход на наушники

3,5мм

Поддержка карт SD

До 8ГБ (Класс 2-4-6)

USB

USB 2.0 (High speed)

Аккумулятор

3.7В ( 1,000 mАч li-Pol)

Размеры

132mm x 84 mm x 12 mm

///////////////////////////////////////
