Автомобильный Gps-навигатор TEXET TN-811BT. Руководство по эксплуатации





Содержание
Общая информация
3
Указания по эксплуатации
4
Комплектность
5
Введение
6
1. Краткое описание
6
2. Аксессуары и их использование
7
2.1 Зарядка от адаптера питания
7
2.2 Зарядка от автомобильного адаптера
7
2.3 Работа от встроенного аккумулятора
7
2.4 Установка автомобильного держателя
8
2.5 Подключение по USB кабелю
9
2.6 Установка карты MicroSD
9
Основные функции
10
1. Включение/Выключение/Перезагрузка
10
1.1. Включение
10
1.2. Выключение
10
1.3. Перезагрузка (Reset)
10
1.4. Первый запуск GPS приемника
10

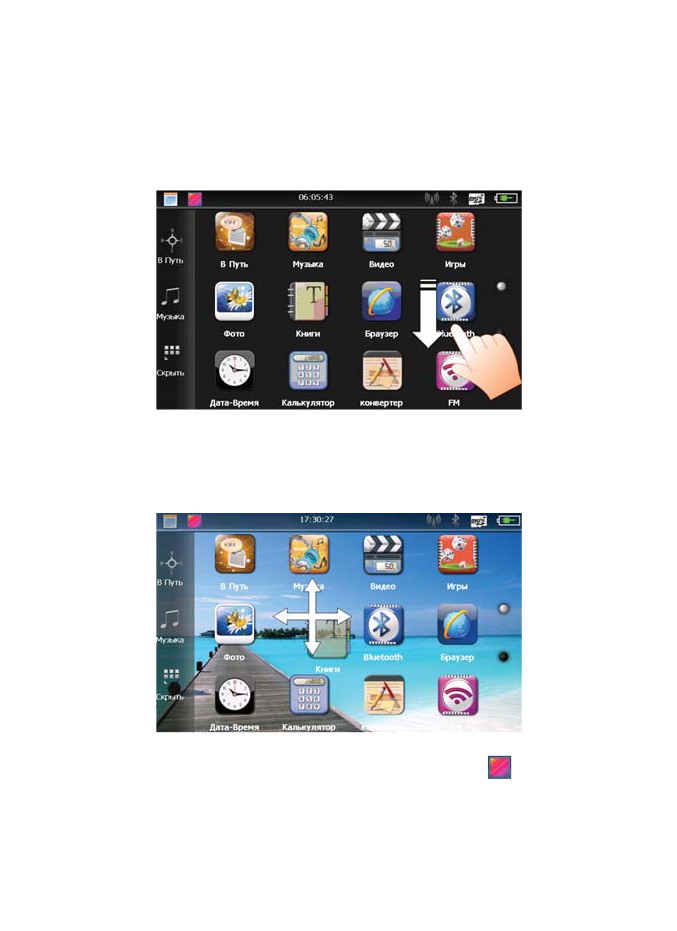

2. Основное Меню
11
2.1 Навигация
13
2.2 Просмотр медиа файлов
14
2.2.1 Просмотр видео
14
2.2.2 Прослушивание аудио
15
2.2.3 Просмотр изображений
16
2.3 Чтение электронных книг
17
2.4 Игры
19
2.5 Bluetooth
20
2.5.1 Установка параметров
20

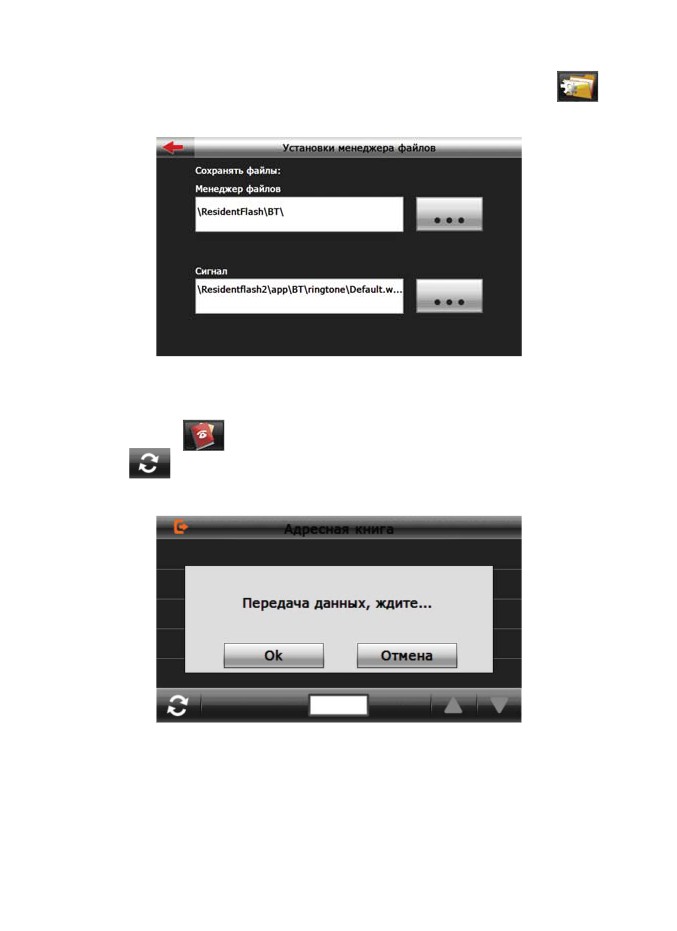

2.5.2 Чтение телефонной книги с SIM карты мобильного
телефона
22
2.5.3 Журнал вызовов
23
2.5.4 Функции Вызова (режим HandsFree - гарнитура)
24

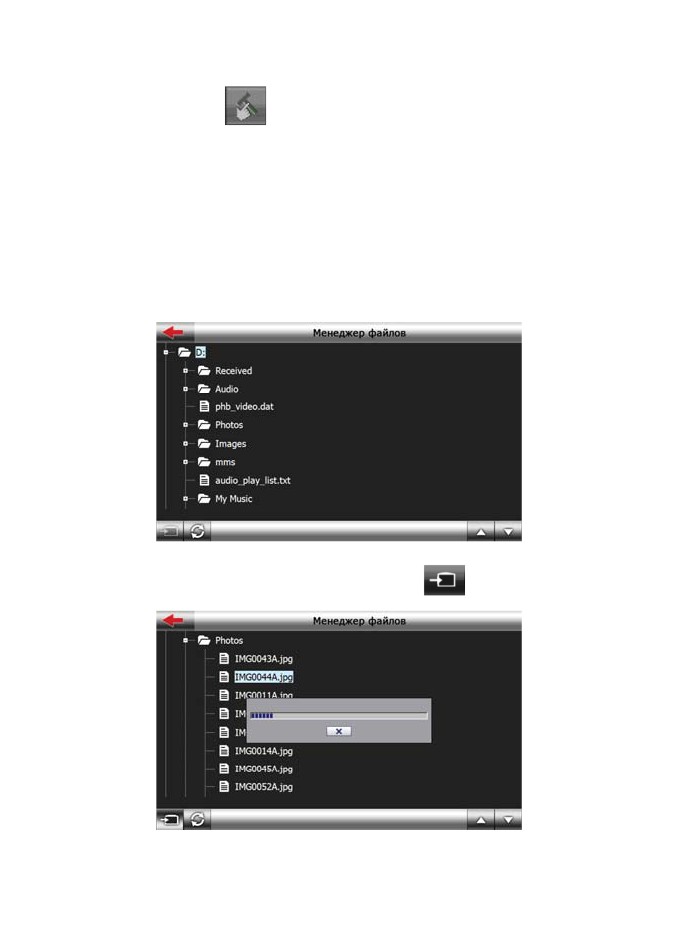

2.5.5 Доступ к файлам телефона
26

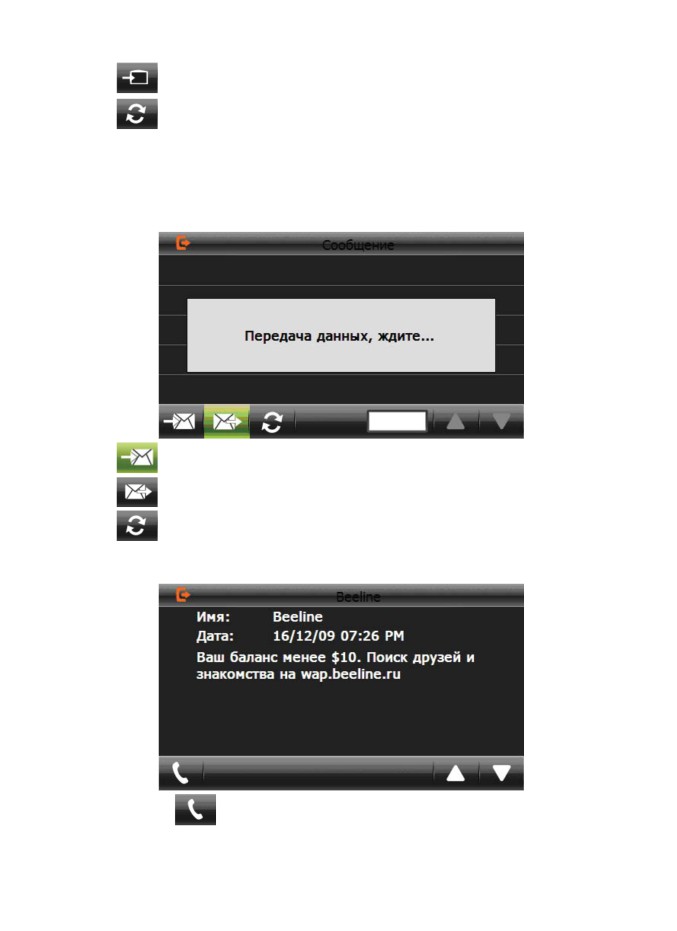

2.5.6 Чтение SMS из телефона
27
2.6 Браузер
28
2.7 Утилиты
29
2.7.1 Калькулятор
29

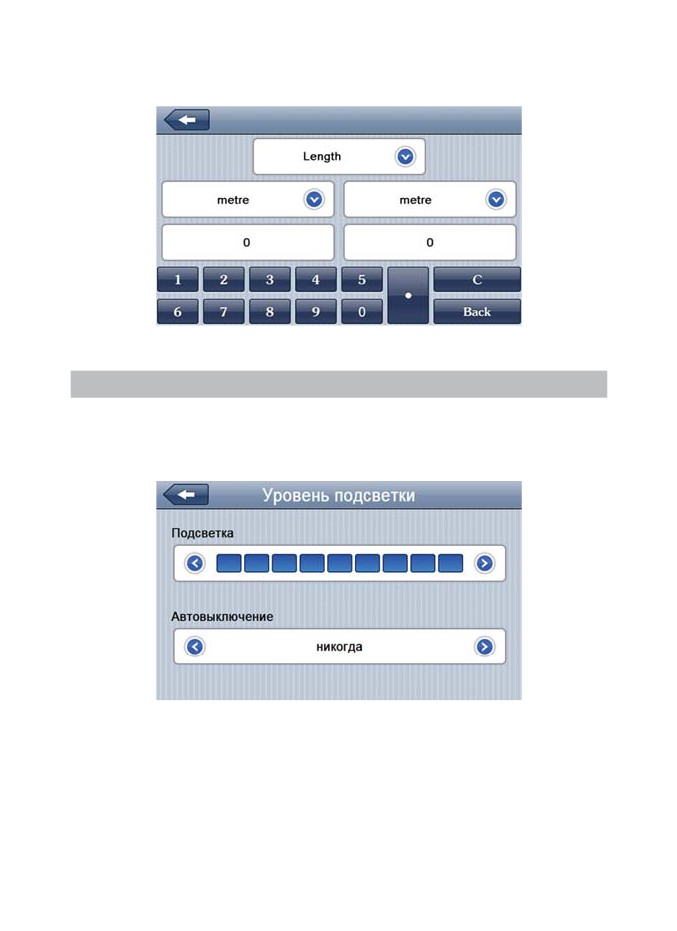

2.7.2 Преобразование величин
29
2.8 Настройка системы
30
2.8.1 Настройка подсветки дисплея
30

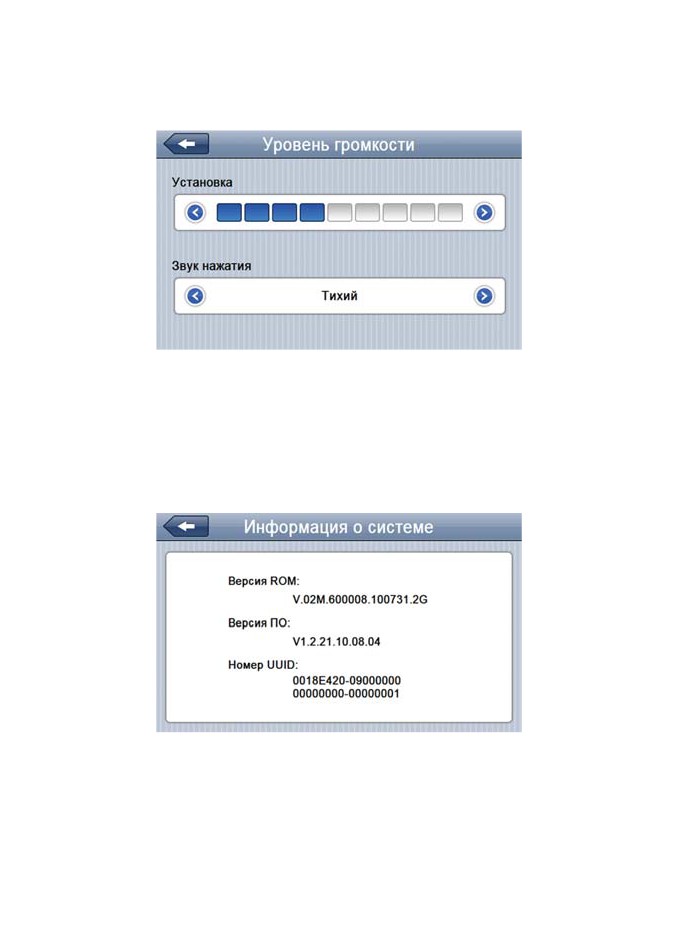

2.8.2 Настройка громкости
31
2.8.3 Просмотр системной информации
31
2.8.4 Установка пути запуска навигационной программы
32
2.8.5 Установка даты и времени
32
2.8.6 Калибровка экрана
33

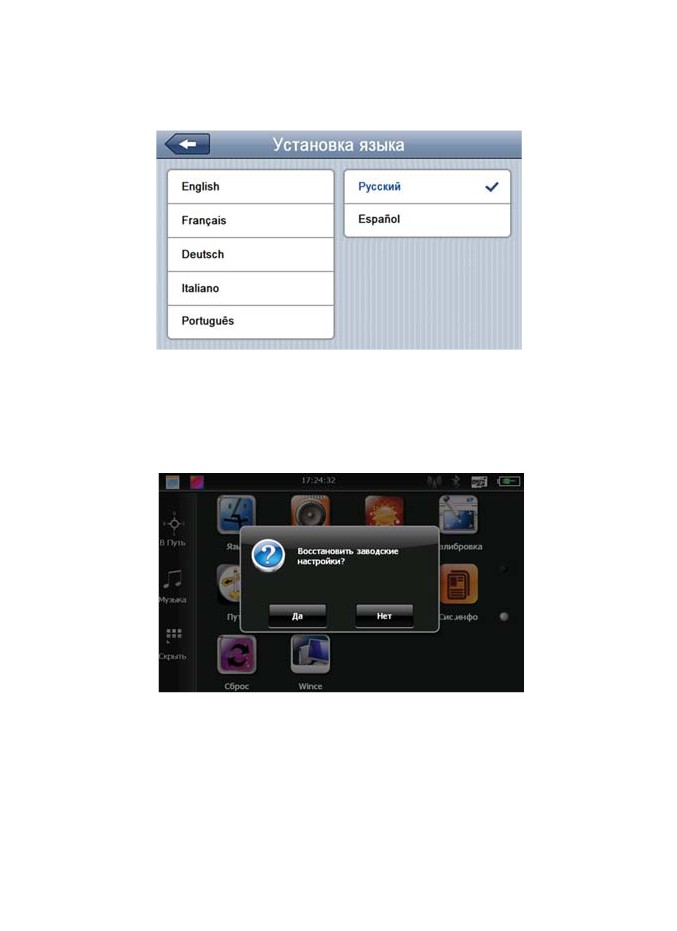

2.8.7 Выбор языка интерфейса
34
2.8.8 Сброс настроек к заводским установкам
34

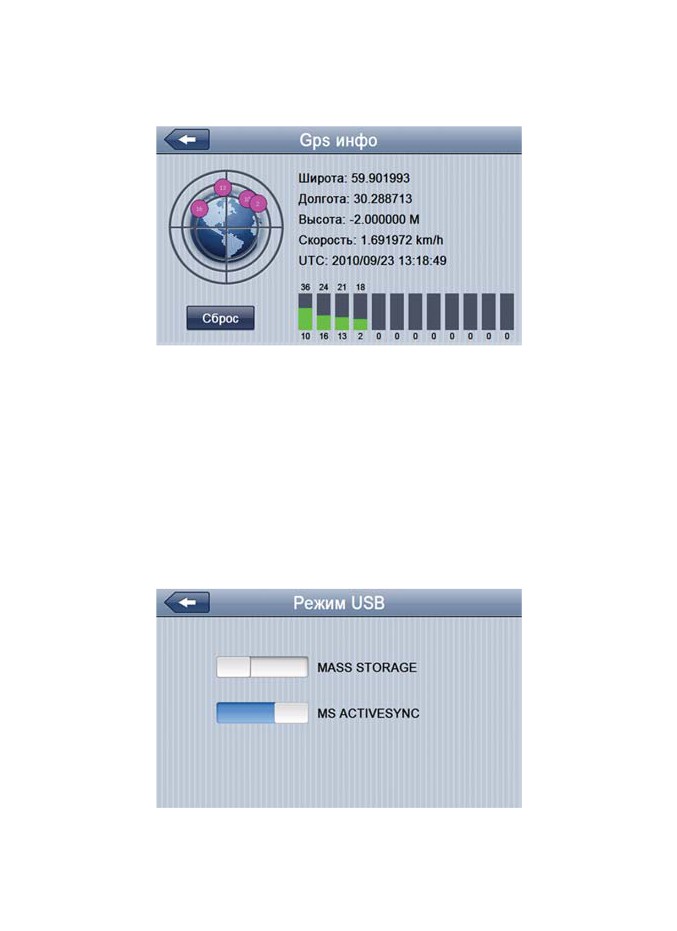

2.8.9 GPS инфо
34
2.8.10 Установка режима доступа USB
35

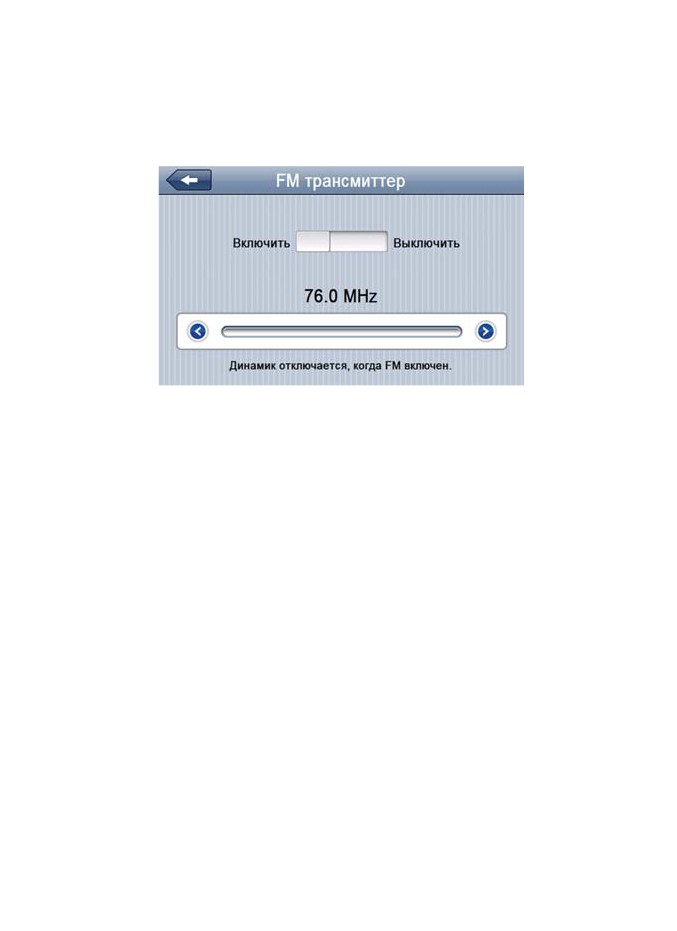

2.8.11 Установка FM трансмиттера
(если оборудование установлено)
36
2.8.12 Win CE
37
Спецификация
38
Список мобильных телефонов совместимых с протоколом DUN ...39
2
Общая информация
Благодарим за то, что Вы выбрали навигатор TEXET TN-811BT.
Прежде чем начать эксплуатацию устройства, внимательно прочтите
данное руководство, чтобы воспользоваться всеми возможностями навига-
тора и продлить срок его службы. Сохраните это руководство, чтобы обра-
титься к нему, если в будущем возникнет такая необходимость.
TEXET TN-811BT - это современное мобильное устройство, от-
личающееся компактным и стильным дизайном, большим экраном
высокого разрешения и построенное на:
- процессоре МТК 3351С ARM11 частотой 500МГц;
- операционной системе Windows CE.6.0;
- встроенном GPS (Global Positioning System) приемнике с вну-
тренней антенной;
- встроенном Bluetooth модуле с поддержкой режимов HandsFree
и (DUN)DialUp Network.
- встроенном FM трансмиттере (опционально);
- видео-входом для камеры заднего вида (опционально)
TEXET TN-811BT - это автомобильный GPS-навигатор с возмож-
ностью прокладки маршрута до места назначения с учетом различ-
ных параметров таких как: самый короткий маршрут, объезд опреде-
ленных участков дороги, движение через промежуточные точки и т.п.
Прокладка маршрута производится с учетом установленных знаков
и дорожной разметки по всему маршруту. Голосовое сопровождение
со множеством подсказок на русском языке поможет Вам заблаговре-
менно подготовиться к ближайшему маневру и чувствовать себя уве-
рено и комфортно в любой дорожной ситуации.
Также навигатор может выходить в интернет через Bluetooth соеди-
нение с Вашим мобильным телефоном. Также возможно получение он-
лайн информации о дорожной ситуации (Пробки), которая будет учиты-
ваться при построении маршрута. Одновременно Bluetooth модуль мо-
жет использоваться в режиме громкой связи мобильного телефона.
FM трансмиттер позволяет выводить звук на автомагнитолу, что
делает более удобным воспроизведение мультимедиа контента.
При подключении камеры заднего вида, изображение автомати-
чески выводится на экран при появлении входного сигнала.
3
В качестве дополнительных функций Вы получаете возможность:
- просматривать фотографии,
- прослушивать музыкальные файлы и аудиокниги,
- просматривать видеофайлы в различных форматах;
- чтения электронных книг.
В навигаторе используется внутренняя флеш память объемом
4Гб, также Вы можете использовать карты MicroSD (microSD HC) ем-
костью до 16 Гб, на которых Вы можете размещать Ваши файлы и до-
полнительную информацию.
Указания по эксплуатации
Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать навигатор и сохра-
нять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.
• Навигатор следует держать вдали от зон воздействия экстре-
мальных изменений температуры (рабочий температурный режим
-10. С - +60. С), влаги и статического электричества.
• Не роняйте навигатор на твердую поверхность, не вставляйте в
него посторонние предметы, не кладите на него тяжелые предметы и
не допускайте контакта устройства с активными химическими веще-
ствами.
• Берегите экран от повреждений и царапин
• Избегайте попадания навигатора в зоны воздействия излучающих
тепло устройств; не помещайте его в пыльную или задымленную среду.
• GPS (Global Positioning System - глобальная система пози-
ционирования) NAVSTAR ® разработана и контролируется прави-
тельством США, которое может вносить любые изменения в ра-
боту системы. Так, например, во время боевых действий в Ираке,
гражданский сектор GPS был отключён. Производитель не несет
ответственности за любые изменения и погрешности при навигации,
которые возникают из-за контроля и изменения в системе GPS.
• Устройство предназначено только для навигации, допускает
погрешность определения местоположения, но не предназначено
для сбора информации и точного измерения направлений, дистан-
ций и профессиональной топографической привязки.
• Сигналы от спутников GPS не могут проходить через плотные
4
экранирующие материалы, а так же, прием может быть затруднен через
стекло с металлизированной тонировочной пленкой. При нахождении в
туннеле или здании определение местоположения невозможно.
• Для определения местоположения необходим прием сигнала как
минимум от 4 спутников GPS. На качество приема сигнала влияют раз-
личные факторы, в т.ч. плохая погода, помехи от других приборов или
окружающая обстановка - высокие здания, деревья, мосты и т.д.
• Уходя, не оставляйте навигатор на консоли машины или под
воздействием прямого солнечного света, так как перегрев может по-
вредить аккумулятор или повлиять на работоспособность устрой-
ства.
• Для Вашей собственной безопасности, избегайте управления
навигатором во время вождения. Так же не устанавливайте устрой-
ства в местах, которые могут затруднить обзор водителю
• Не разбирайте и не ремонтируйте навигатор самостоятельно.
• Используйте только оригинальные зарядные устройства.
• Делайте копии файлов, хранящихся в памяти навигатора, по-
скольку наша компания не несет ответственности за любые потери
таких данных.
• Использование файлов в форматах WMA и МР3 без предвари-
тельного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной собственности.
• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные про-
дукты отдельно.
Комплектность
GPS навигатор (PND)
1 шт.
Стилус
1 шт.
Автомобильный адаптер питания
1 шт.
Сетевой адаптер питания Texet TESA5
1 шт.(опция)
Кабель USB
1 шт.
Автомобильный держатель
1 шт.
Руководство по эксплуатации
1 экз.
Руководство по навигационному ПО
1 экз.(опция)
Гарантийный талон
1 экз.
Введение
5
1. Краткое описание
4
1
5
7
9
6
2
3
8
10
Красный цвет означает режим заряда аккумулятора. Когда
аккумулятор полностью заряжен, индикатор светится
зеленым цветом.
2
Динамик
Используется для воспроизведения аудио информации
3
Кнопка перезагрузки (Reset)
Используется для аппаратной перезагрузки устройства
4
Кнопка включения
Используется для включения и выключения устройства.
5
Разъем наушников
Используется для подключения наушников.
6
Порт USB
Используется для подключения к компьютеру посредством
кабеля USB; и для зарядки аккумулятора.
7
Слот карты памяти MicroSD (T—FLASH)
Используется для установки карты памяти MicroSD (T—FLASH).
Не извлекайте карту во время работы устройства во избежание
потери данных. Если Вы извлекли карту во время работы
устройства, произведите перезагрузку.
8
Стилус
Используется для удобства управления сенсорным экраном
9
Разъем видео-входа
Используется для подключения камеры заднего вида
10
Микрофон
Используется для разговора в режиме Bluetooth гарнитуры
6
2. Аксессуары и их использование
2.1 Зарядка от адаптера питания
Устройство может поставляться как с адаптером питания, так и
без него.
Для первого заряда аккумулятора, пожалуйста, используйте
адаптер питания, обеспечивающий следующие выходные харак-
теристики - 5В/DC, 2А (Рекомендуется использовать адаптер Texet
TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его
максимальный срок службы.
1. Подключите адаптер к порту USB на боковой стороне устрой-
ства.
2. Вставьте адаптер в розетку.
3. Индикатор заряда будет светиться красным, при достижении
полного заряда аккумулятора цвет сменится на зеленый.

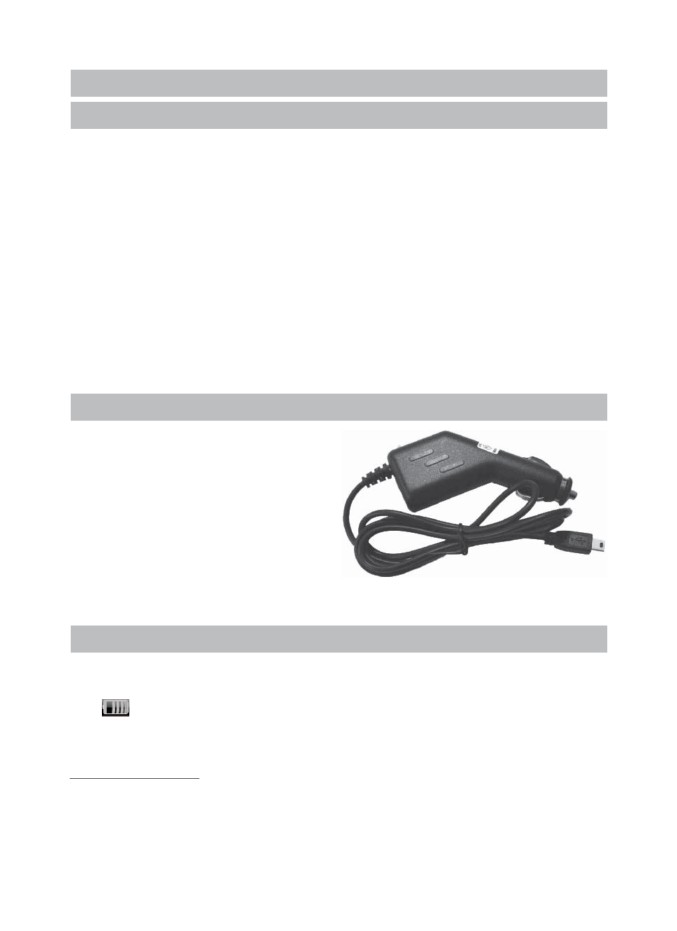

2.2 Зарядка от автомобильного адаптера
1. Подключите автомобиль-
ный адаптер* в порт USB на бо-
ковой панели.
2. Подключите адаптер в
гнездо прикуривателя.
3. Для предотвращения воз-
можного повреждения адаптера,
подключение следует произво-
дить после включения зажигания автомобиля.
2.3 Работа от встроенного аккумулятора
При отключении внешнего адаптера (сетевого или автомобиль-
ного), устройство работает от встроенного Li-pol аккумулятора. Зна-
чок
в верхнем правом углу экрана показывает текущий уровень
заряда аккумулятора.
*Дизайн адаптера прилагаемого в комплекте может отличаться от
представленного на рисунке
7

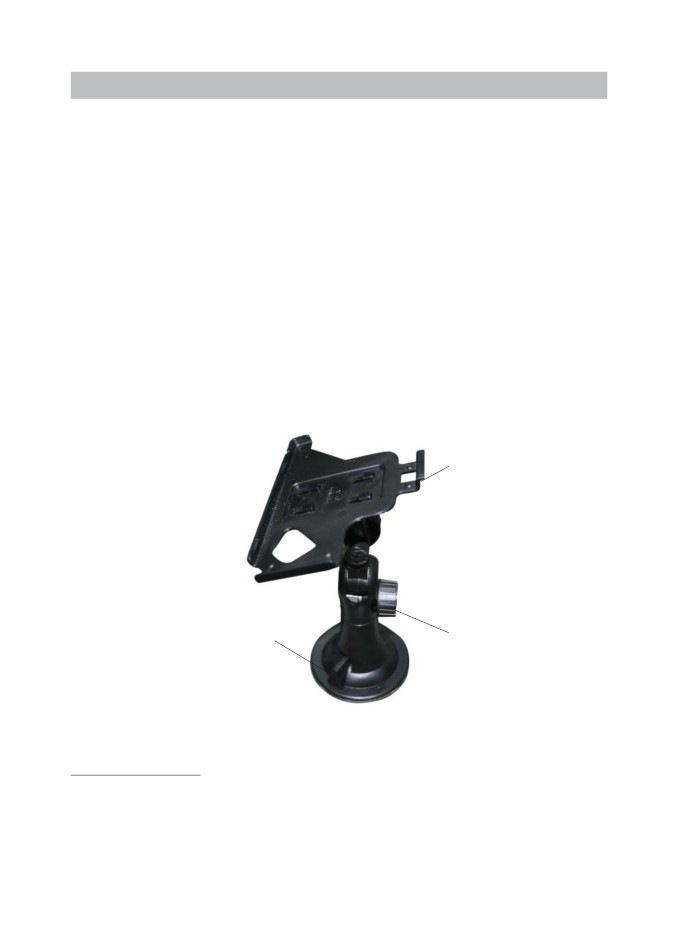

2.4 Установка автомобильного держателя
1. Снимите защитную пленку с присоски. Далее, поместите дер-
жатель в удобном для Вас месте на лобовом (или боковом) стекле.
Следите, чтобы в месте контакта присоски стекло было чистое. По-
верните рычаг фиксатора по часовой стрелке до упора. При выбо-
ре места установки не перекрывайте обзор водителю. Если стекло
покрыто металлизированной отражающей пленкой, то может пона-
добиться подключение внешней приемной антенны GPS, посколь-
ку прием на внутреннюю антенну будет затруднен из-за отраженно-
го сигнала.
2. Установите монтажную рамку на держатель, далее вставьте
устройство в рамку.
3. Для отсоединения держателя от стекла, поверните рычаг фик-
сации против часовой стрелки до упора и потяните за ушко присо-
ски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер-
жатель от стекла.
Установите
монтажную рамку
Используйте
Поверните рычаг для
регулировочные винты
фиксации присоски на стекле
для настройки
положения устройства
*Дизайн держателя прилагаемого в комплекте может отличаться
от представленного на рисунке
8

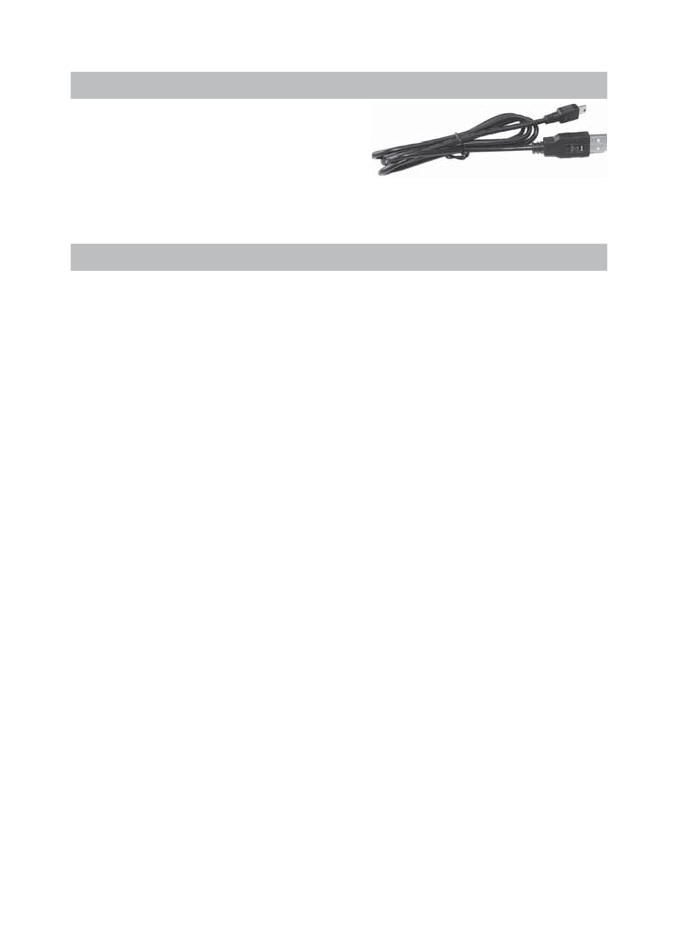

2.5 Подключение по USB кабелю
USB кабель служит для подклю-
чения навигатора к компьютеру. При
соединении навигатор может рабо-
тать в режиме Microsoft ActiveSync®,
либо как USB накопитель. Вы можете выбрать соответствующий
режим подключения в настройках системы см. п.2.8.9.
2.6 Установка карты MicroSD
Вставьте карту в навигатор, соблюдая направление установки и
не прилагая чрезмерных усилий; Карта должна зафиксироваться вну-
три. Для извлечения, выключите устройство, нажмите на карту;
9
Основные функции
1. Включение/Выключение/Перезагрузка
1.1. Включение
Нажмите и удерживайте кнопку включения не менее 3 сек для
включения устройства.
1.2. Выключение
Нажмите и удерживайте кнопку включения не менее 3 сек для вы-
зова меню выключения устройства.
Возможны два режима отключения:
«Выключение» - Питание полностью выключено будут потеря-
ны все данные находящиеся в оперативной памяти.
«Режим сна» - Энергопотребление прибора минимально, при-
ем сигнала GPS не производится, все данные в оперативной памя-
ти сохраняются, состояние всех запущенных программ сохраняется
и полностью восстанавливается после включения.
1.3. Перезагрузка (Reset)
Если ваше устройство не реагирует на прикосновения к экрану и
нажатие кнопок, подождите некоторое время, а затем нажмите кноп-
ку “reset” на задней панели устройства.
Внимание! Все данные в оперативной памяти, а также любая не
сохраненная на флеш карте информация, будут потеряны после вы-
полнения операции перезагрузки. Чтобы не потерять важную для Вас
информацию, предварительно выполните операцию сохранения не-
обходимых данных.
1.4. Первый запуск GPS приемника
При первом запуске навигационной программы постарайтесь на-
ходиться на открытом пространстве, чтобы прием сигнала был мак-
симальным. Может потребоваться от 30 сек до 3х минут для первич-
ного поиска спутников, сбора информации и привязки к местности.
10
2. Основное меню
После включения на экран на время загрузки операционной си-
стемы выводится следующее изображение:
После успешной загрузки на экран выводится главное меню:
5
6
1
2
3
4
1 Статус Bluetooth модуля ВКЛ/ВЫКЛ
2 Статус FM трансмиттера ВКЛ/ВЫКЛ
3 Статус карты памяти
4 Статус уровня зарядка аккумулятора/ режим заряда
5 Приложение «Календарь» (работает при свернутом рабочем столе)
6 Выбор фона основного экрана
11
Управление пользовательским меню
«виртуальный рабочий
стол»:
Для перемещения виртуальных экранов рабочего стола проведи-
те пальцем по сенсорному экрану в направлении от активного к пас-
сивному экрану:
Для того чтобы переместить иконку. Нажмите пальцем на иконку
и удерживайте ее в течении 2 сек. Далее не отрывая палец переме-
стите иконку в новое положение:
Чтобы изменить фон основного экрана нажмите
и выберите
необходимый фон для установки:
12
Для того чтобы убрать Все иконки с рабочего стола нажмите
«Скрыть».
В этом положении можно запустить приложение «Календарь»
для этого нажмите
2.1 Навигация
Нажмите на кнопку «В путь» для вызова навигационной программы.
Навигационная программа предустановленна на устройство и го-
това к работе.
Описание работы находится в инструкции по эксплуатации, вхо-
дящей в комплект поставки навигационной программы либо с интер-
нет сайта производителя навигационного ПО.
Если программа не запустилась проверьте путь запуска програм-
мы (п.п. 2.8.4)
Внимание! Если во время работы навигационного приложения,
Вы нажмете кнопку для выключения и выберете «режим сна», на-
вигационное приложение не закроется. При включении устройство
выйдет из спящего режима и навигационное приложение будет сно-
ва открыто.
Допускается установка дополнительных навигационных про-
грамм, записанных на карте microSD (T-Flash), установка произво-
дится в соответствии с руководством по инсталляции дополнитель-
ной навигационной программы.
13
2.2 Просмотр медиа файлов
2.2.1 Просмотр видео
Нажмите кнопку “Видео”, чтобы выбрать файл и запустить прои-
грыватель видео файлов:
3
7
1
2
4
6
5
1 Список файлов
2 Следующий файл
3 Маркер позиции воспроизведения файла
4 Пауза/Воспроизведение
5 Яркость подсветки экрана
6 Громкость
7 Выход
2) Выберите «Список файлов» чтобы получить список доступных
видеофайлов:
14
3) Выберите желаемый файл, при этом вы автоматически верне-
тесь окно воспроизведения.
Внимание!Двойное нажатие на экран просмотра запускает пол-
ноэкранный режим воспроизведения, причем повторное двойное на-
жатие вернет проигрыватель в нормальный режим.
- Мультимедийный плеер позволяет просматривать видео фай-
лы форматов MPEG, MPG, ASF, WMV, AVI.
2.2.2 Прослушивание аудио
Нажмите на кнопку « Музыка» чтобы выбрать файл и запустить
приложение воспроизведения аудио файлов.
После выбора файла запустится приложение:
1
4
10
8
2
3
6
7
5
9
1 Возврат в меню Медиа
2 Выход из медиаплеера с сохранением режима воспроизведения
3 Регулятор громкости
4 Список файлов/выбор файла
5 Следующий
6 Предыдущий
7 Пауза/Воспроизведение
8 Маркер позиции воспроизведения файла
9 Стоп
10 Режим воспроизведения (одиночный / последовательный /
случайный / циклический) файлов находящихся
в выбранном директории
15
2.2.3 Просмотр изображений
Нажмите на кнопку « Фото», чтобы получить список графических
файлов.
После выбора файла двойным нажатием появится панель про-
смотра:
1
2
6
5
4
7
3
8
9
1 Выход
2 Возврат к выбору файла
3 Режим слайд-просмотра
4 Повернуть
5 Масштаб больше
6 Масштаб меньше
7 Полноэкранный режим
8 Предыдущий файл
9 Следующий файл
16
2.3 Чтение электронных книг
Нажмите «Книги», чтобы выбрать файл и открыть программу чте-
ния книг:
1
7
8
4
3
2
6
5
1 Выход
5 Листать вниз
2 Список закладок
6 Листать вверх
3 Создать закладку
7 Выбор файла
4 Выбор оформления
8 Выбор шрифтов
При установке шрифтов и оформления вы можете установить
свои параметры:
Шрифты:
17
Оформление:
Закладки созданы для быстрого доступа к информации.
Для того чтобы создать закладку выделите текст и нажмите, при
этом закладка будет доступна в списке:
18
При этом закладка появится в списке доступных:
1
2
3
1 Возврат в меню Медиа
2 Удалить закладку
3 Перейти в текст
Нажмите на выбранную закладку, чтобы перейти в режим чтения.
Двойное нажатие на экран запускает полноэкранный режим чте-
ния, при этом листание страниц осуществляется нажатием на верх-
нюю и нижнюю части экрана. Для выхода из полноэкранного режима
еще раз дважды нажмите на экран.
2.4 Игры
Нажмите «Игры» для вызова списка доступных игр, нажмите
иконку для запуска :
19
2.5 Bluetooth
Для запуска приложения нажмите «Bluetooth»:
Если Bluetooth соединение не установлено, то активным будет
только кнопка Установки, остальные кнопки будут активными только
после установления соединения с телефоном.
2.5.1 Установка параметров
Нажмите «Установки» для изменения параметров Bluetooth сое-
динения:
Нажмите
для включения режима Bluetooth. После успеш-
ной инициализации режима кнопка будет выглядеть как
. По-
вторное нажатие приведет к выключению режима Bluetooth. Рекомен-
20
дуется отключить Bluetooth при работе навигатора от встроенной ба-
тареи для увеличении времени автономной работы навигатора.
Нажмите
для поиска и сопряжения с телефоном:
Повторить поиск
Удалить устройство из списка найденных
Установить соединение с выбранным устройством
Внимание! При установлении соединения необходимо задать
PIN код (пароль) сопряжения устройств:
После успешного соединения с телефоном будет доступна кноп-
ка разрыва связи с телефоном
21
Для файлового обмена и установки мелодии вызова нажмите
,
при этом будет запущено приложение:
2.5.2 Чтение телефонной книги с SIM карты
мобильного телефона
Нажмите
«Адресная книга» для вызова приложения, На-
жмите
для загрузки списка телефонных номеров из книги мо-
бильного телефона в книгу навигатора:
Передача данных может занять продолжительное время (зависит от
модели телефона, качества соединения и количества записей в книге).
После успешного чтения книга будет доступна для чтения. Также
Вы можете произвести вызов абонента простым нажатием выбран-
ной записи.
22
2.5.3 Журнал вызовов
Нажмите «Журнал» для того чтобы прочитать журнал вызовов с
мобильного телефона:
Просмотр списка входящих вызовов
Просмотр списка исходящих вызовов
Просмотр списка пропущенных вызовов
Выберите одну запись для получения подробной информации:
Далее вы можете совершить вызов по данному номеру либо вер-
нуться к списку номеров.
23
2.5.4 Функции Вызова (режим HandsFree - гарнитура)
Набор номера через цифровую панель
Для набора номера
Корректировка номера
Совершить соединение по набранному номеру
Выбрать номер из журнала вызовов
Выбрать номер из адресной книги
Исходящий вызов
В режиме соединения выдается следующее окно:
24
После того как соединение установлено, кнопка
будет ак-
тивна и после ее нажатия доступны дополнительные команды через
панель доступа:
Клавиатура донабора номера
Режим вывода звука на динамик (телефон/навигатор)
Удержание линии при втором вызове
Режим конференц-связи (если поддерживается
оператором)
Действия при входящем вызове
Принять вызов
Завершить вызов
Установить громкость динамика
Вкл/Выкл микрофона
25
После того как Вы примете вызов и соединение будет установле-
но появится кнопка
дополнительных команд.
Внимание! При включенном режиме FM трансмиттера вся зву-
ковая информация передается на громкоговорители автомагнитолы.
Во избежание эха и прочих помех не рекомендуется использовать ре-
жим FM совместно с режимом гарнитуры.
2.5.5 Доступ к файлам телефона
Нажмите «Файлы» для доступа к файлам телефона, при этом со-
держимое будет показываться в виде дерева папок:
Выберите необходимый файл и нажмите
для загрузки:
26
Загрузить файл на навигатор
Обновить данные
2.5.6 Чтение SMS из телефона
Нажмите «Сообщения» чтобы запустить приложение чтения SMS
сообщений, далее нажмите чтобы получить данные с телефона:
Принятые сообщения
Отправленные сообщения
Обновить данные
Далее вы можете прочитать сообщение и извлечь номер абонен-
та для совершения вызова:
Нажмите
для вызова телефонного номера отправителя со-
общения.
27
2.6 Браузер
В данном режиме возможен выход в интернет через встроен-
ный веб-браузер. Для выхода в интернет используется GPRS соеди-
нение с мобильным телефоном (режим доступа в сеть DUN- DialUp
Network). Предварительно необходимо установить сопряжение и
связь с мобильным телефоном (см.п 2.5.1).
Внимание! Поддерживается протокол Microsoft Bluetooth DUN,
проверьте чтобы ваш телефон поддерживал протокол Dial-Up
Network.
Нажмите «Браузер» чтобы запустить приложение:
Запуск режима DUN (DialUp Network)
- соединение с мобильным телефоном
Запуск встроенного браузера
После успешного соединения кнопка запуска встроенного веб-
браузера будет активна. Запустите приложение:
28
1
2
3
4
1 Обновить страницу
2 Остановить загрузку страницы
3 Клавиатура ввода
4 Выход из приложения
Вы можете выйти из приложения, при этом DUN соединение со-
храняется, и в дальнейшем может использоваться в навигационной
программе для получения информации о дорожной обстановке.
2.7 Утилиты
2.7.1 Калькулятор
29
2.7.2 Преобразование величин
Доступны меры длины, веса, объема, площади.
2.8 Настройка системы
2.8.1 Настройка подсветки дисплея
Нажмите «Подсветка» для настройки яркости подсветки дисплея
и установки времени задержки отключения:
A. Перемещайте маркер уровня подсветки для установки желае-
мой яркости подсветки.
B. Режим «Авто-Выключения» используется для увеличения вре-
мени автономной работы. Установите время задержки после которо-
го подсветка экрана будет отключена.
30
2.8.2 Настройка громкости
Нажмите «Громкость» для настройки уровня громкости:
1). Маркером положения устанавливается уровень ниже или выше.
2). Так же можно установить громкость сигнала «звук при нажа-
тии», который сопровождает каждое касание экрана.
2.8.3 Просмотр системной информации
Нажмите “Инфо” для получения сервисной информации о системе:
31
2.8.4 Установка пути запуска навигационной программы
Нажмите «Путь» для установки пути запуска навигационной про-
граммы:
Если у вас установлено несколько навигационных программ, то
вы можете запускать любую программу привязкой пути запуска к
кнопке «В путь».
2.8.5 Установка даты и времени
Нажмите кнопку «Дата-Время» для установки системной даты и
времени:
Установите дату, время, часовой пояс и формат отображения
времени.
32
2.8.6 Калибровка экрана
Нажмите “Калибровка” для настройки точности позиционирова-
ния сенсорного экрана:
Калибровка экрана проводится для правильного позиционирова-
ния на экране. Прикоснитесь к центру курсора, во всех предложен-
ных позициях - в центре, слева вверху, слева внизу, справа вверху
и справа внизу экрана. Система автоматически завершит процедуру
калибровки при успешном попадании в курсор в предложенных пози-
циях. По окончании процедуры прикоснитесь к экрану в любом месте
для выхода из режима калибровки.
33
2.8.7 Выбор языка интерфейса
Для выбора языка интерфейса нажмите кнопку «Язык»:
Выберите необходимый язык интерфеса.
2.8.8 Сброс настроек к заводским установкам
Нажмите «Сброс настроек» для возврата всех настроек к завод-
ским установкам.
Нажмите «Да» для загрузки заводских установок.
2.8.9 GPS инфо
Нажмите «GPS инфо» для получения данных с GPS приемника.
На панели будет отображена информация о спутниках, координаты
местности, дата и время по Гринвичу, скорость перемещения, уров-
34
ни приема сигналов, а также доступна кнопка «сброс» для инициали-
зации приемника:
Нажмите «Сброс» для перезагрузки приемника.
2.8.10 Установка режима доступа USB
Нажмите кнопку “USB” для установки режима соединения к ком-
пьютеру по USB. GPS навигатор может подключаться к компьютеру
в двух режимах: «Накопитель» (Mass Storage) или ActiveSync. Режим
«Накопитель»: Устройство, при подключении к компьютеру, опознает-
ся как USB накопитель. Режим MS ActiveSync: Подключение осущест-
вляется посредством программы ActiveSync и GPS навигатор опозна-
ется компьютером как «Мобильное устройство». Утилита ActiveSync
доступна для скачивания на сервере www.microsoft.ru.
35
2.8.11 Установка FM трансмиттера
(если оборудование установлено)
Нажмите «FM» для установки параметров и включения/выключе-
ния FM трансмиттера:
Выберите значение частоты, на которой будет осуществляться
передача звука. Настройте на эту частоту радио Вашей автомагнито-
лы и нажмите «Включить».
Внимание! При включенном режиме FM трансмиттер требует
подключения автомобильного адаптера питания, провод которого ис-
пользуется как антенна.
Внимание! При включенном режиме FM трансмиттера вся зву-
ковая информация передается на громкоговорители автомагнитолы.
Во изберание эха и прочих помех не рекомендуется использовать ре-
жим FM совместно с режимом гарнитуры.
36
2.8.12 Win CE
Пользователь может выйти в ядро операционной системы
Windows CE, для этого нажмите «Win CE»:
При этом загрузится рабочий стол Windows CE.
Для возврата в основное меню нажмите «Exit» на рабочем столе.
Внимание! Запрещается устанавливать пароль на вход системы!
Внимание! Запрещаются любые изменения системного реестра
и системных файлов во избежание выхода из строя оборудования.
37
Спецификация
Операционная
Microsoft Windows CE 6.0
система
Процессор
МТК 3351С ARM11 500МГц
Накопительная
4ГБ MLC
память
Оперативная память
128МБ DDR RAM
MTK 3328, 66/22
Приемник GPS
(позиционирование/слежение) канала
Антенна GPS
Встроенная
6” TFT LCD
Экран LCD
сенсорный WQVGA (800х480)
Bluetooth (профили HandsFree, DUN),
Коммуникации
FM трансмиттер (опционально)
Аккумулятор
Li-Pol, 1300 мА-ч
Громкоговоритель
Встроенный динамик, 1,5 Вт, 8Ом
Аудиовыход
Коннектор 3.5 мм, стерео, 20 мВт/32Ом
Видеовход
Коннектор 2.5 мм, стерео, 50 мВт
Рабочий режим: 0 °C~60 °C;
Температура
Хранения: -20 °C~60 °C
Допустимая
Рабочий режим: 20%~80% (40°C);
Влажность
Хранения: 20%~80% (40°C)
Сертификаты
CE, FCC, ROHS
Размеры
160 x 94 x 12,50 мм
(длина х ширина х высота)
38
Список мобильных телефонов
совместимых с протоколом DUN
Внимание! Возможность связи зависит от версии прошивки ПО
телефона и настроек GPRS соединения оператора связи.
[ATPHONE]
[MOTO RAZR V3x]
[Nokia
6085]
[Nokia 8910i]
[MOTO RAZR V6]
[Nokia
6103]
[Nokia 9300]
[BenQ-SIEMENS E81]
[MOTO RAZR V8]
[Nokia
6110n]
[Nokia 9300i]
[BenQ-SIEMENS EL71]
[MOTO RAZR V9]
[Nokia
6111]
[Nokia 9500]
[MOTO RIZR Z3]
[Nokia
6120c]
[Nokia E50]
[FTPDevice]
[MOTO ROKR E6]
[Nokia
6125]
[Nokia E51]
[MOTO ROKR Z6]
[Nokia
6126h]
[Nokia E61]
[HFPHONE]
[MOTO SLVR L72]
[Nokia
6131]
[Nokia E61i]
[MOTO V3]
[Nokia
6151]
[Nokia E62]
[LG G262]
[MOTO V360]
[Nokia
6230]
[Nokia E65]
[LG KE600]
[MOTO V361]
[Nokia
6230i]
[Nokia E66]
[LG KE800]
[MOTO V3i]
[Nokia
6233]
[Nokia E71]
[LG KE850]
[MOTO V3ie]
[Nokia
6234]
[Nokia N70]
[LG KE970]
[MOTO V3m]
[Nokia
6255i]
[Nokia N71]
[LG KG290]
[MOTO V3r]
[Nokia
6260]
[Nokia N72]
[LG KG300]
[MOTO V500]
[Nokia
6267]
[Nokia N73]
[LG KG800]
[MOTO V501]
[Nokia
6268]
[Nokia N75]
[LG VX8100]
[MOTO V525]
[Nokia
6270]
[Nokia N76]
[LG VX8300]
[MOTO V547]
[Nokia
6280]
[Nokia N77]
[LG VX8500]
[MOTO V550]
[Nokia
6288]
[Nokia N78]
[LG VX8550]
[MOTO V551]
[Nokia
6290]
[Nokia N80]
[LG VX8600]
[MOTO V600]
[Nokia
6300]
[Nokia N81]
[LG VX8700]
[MOTO V600i]
[Nokia
6310]
[Nokia N82]
[LG VX9400]
[MOTO V620]
[Nokia
6310i]
[Nokia N90]
[LG VX9800]
[MOTO V635]
[Nokia
6500c]
[Nokia N91]
[LG VX9900]
[MOTO V80]
[Nokia
6630]
[Nokia N93]
[MOTO W510]
[Nokia
6670]
[Nokia N95]
[MEDION M5511]
[Nokia
6680]
[MTK Mobile Phone]
[Nokia
6681]
[Panasonic 705Px]
[MOTO A1200]
[Nokia
6682]
[Panasonic 810P]
[MOTO A630]
[Nokia 2630]
[Nokia
6810]
[Panasonic X800]
[MOTO E1]
[Nokia 2660]
[Nokia
6820]
[MOTO E1000]
[Nokia 2760]
[Nokia
6822]
[SAGEM my301X]
[MOTO E1070]
[Nokia 3109c]
[Nokia
7280]
[SAGEM my501X]
[MOTO E2]
[Nokia 3110c]
[Nokia
7370]
[SAGEM my700X]
[MOTO E398]
[Nokia 3230]
[Nokia
7373]
[SAGEM myX6-2]
[MOTO E550]
[Nokia 3250]
[Nokia
7390]
[MOTO E770]
[Nokia 3500c]
[Nokia
7500]
[SAMSUNG 707SC]
[MOTO K1m]
[Nokia 5200]
[Nokia
7600]
[SAMSUNG 707SCII]
[MOTO KRZR K1]
[Nokia 5300]
[Nokia
7610]
[SAMSUNG 709SC]
[MOTO KRZR K3]
[Nokia 5310]
[Nokia
7710]
[SAMSUNG 805SC]
[MOTO L6]
[Nokia 5500]
[Nokia
7900p]
[SAMSUNG SCH-A990]
[MOTO L7]
[Nokia 5610]
[Nokia
8600 Luna]
[SAMSUNG SCH-U540]
[MOTO PEBL U6]
[Nokia 5700]
[Nokia
8800]
[SAMSUNG SCH-U740]
[MOTO RAZR V1100]
[Nokia 6021]
[Nokia
8910]
[SAMSUNG SGH-A707]
39
[SAMSUNG SGH-A717]
[SAMSUNG SGH-P858]
[SE K800i]
[SHARP 913SH]
[SAMSUNG SGH-A727]
[SAMSUNG SGH-S400i]
[SE K810i]
[SHARP 920SH]
[SAMSUNG SGH-D357]
[SAMSUNG SGH-S500i]
[SE K850i]
[Sharp GXT15]
[SAMSUNG SGH-D407]
[SAMSUNG SGH-T509]
[SE M600i]
[Sharp GXT25]
[SAMSUNG SGH-D500]
[SAMSUNG SGH-T519]
[SE P1i]
[Sharp GXT300]
[SAMSUNG SGH-D508]
[SAMSUNG SGH-T609]
[SE P900]
[Sharp SX813]
[SAMSUNG SGH-D520]
[SAMSUNG SGH-T619]
[SE P910i]
[SHARP WXT81]
[SAMSUNG SGH-D600]
[SAMSUNG SGH-T629]
[SE P990i]
[SHARP WXT82]
[SAMSUNG SGH-D608]
[SAMSUNG SGH-T809]
[SE S500i]
[SAMSUNG SGH-D800]
[SAMSUNG SGH-U100]
[SE S700i]
[SIEMENS CX75]
[SAMSUNG SGH-D807]
[SAMSUNG SGH-U308]
[SE S710a]
[SIEMENS M75]
[SAMSUNG SGH-D828E]
[SAMSUNG SGH-U600]
[SE T39]
[SIEMENS S55]
[SAMSUNG SGH-D830]
[SAMSUNG SGH-U700]
[SE T610]
[SIEMENS S6C]
[SAMSUNG SGH-D838]
[SAMSUNG SGH-X630]
[SE T616]
[SIEMENS SK65]
[SAMSUNG SGH-D840]
[SAMSUNG SGH-X680]
[SE T628]
[SIEMENS SL75]
[SAMSUNG SGH-D900]
[SAMSUNG SGH-X820]
[SE T630]
[SAMSUNG SGH-D900i]
[SAMSUNG SGH-X830]
[SE T637]
[Toshiba TS30]
[SAMSUNG SGH-D908]
[SAMSUNG SGH-Z240]
[SE T650i]
[SAMSUNG SGH-E208]
[SAMSUNG SGH-Z320i]
[SE T68]
[SAMSUNG SGH-E250]
[SAMSUNG SGH-Z360]
[SE V600i]
[SAMSUNG SGH-E258]
[SAMSUNG SGH-Z400]
[SE V608i]
[SAMSUNG SGH-E370]
[SAMSUNG SGH-Z510]
[SE V800]
[SAMSUNG SGH-E530]
[SAMSUNG SGH-Z548]
[SE W300i]
[SAMSUNG SGH-E568]
[SAMSUNG SGH-Z560]
[SE W550i]
[SAMSUNG SGH-E570]
[SAMSUNG SGH-Z630]
[SE W580i]
[SAMSUNG SGH-E598]
[SAMSUNG SGH-Z720]
[SE W610i]
[SAMSUNG SGH-E628]
[SAMSUNG Z-Series]
[SE W660i]
[SAMSUNG SGH-E648]
[SE W700i]
[SAMSUNG SGH-E720]
[SANYO Katana II]
[SE W800i]
[SAMSUNG SGH-E730]
[SANYO M1]
[SE W810i]
[SAMSUNG SGH-E738]
[SANYO SCP-6600]
[SE W850i]
[SAMSUNG SGH-E740]
[SANYO SCP-8400]
[SE W880i]
[SAMSUNG SGH-E758]
[SE W890i]
[SAMSUNG SGH-E760]
[SE C702]
[SE W900i]
[SAMSUNG SGH-E770]
[SE C902]
[SE W910i]
[SAMSUNG SGH-E830]
[SE D750i]
[SE W950i]
[SAMSUNG SGH-E840]
[SE G502]
[SE W960i]
[SAMSUNG SGH-E848]
[SE G700]
[SE Z1010]
[SAMSUNG SGH-E878]
[SE G900]
[SE Z310a]
[SAMSUNG SGH-E890]
[SE K510c]
[SE Z310i]
[SAMSUNG SGH-E900]
[SE K530i]
[SE Z520a]
[SAMSUNG SGH-E908]
[SE K550i]
[SE Z520i]
[SAMSUNG SGH-E950]
[SE K600i]
[SE Z550i]
[SAMSUNG SGH-F210]
[SE K608i]
[SE Z600]
[SAMSUNG SGH-F300]
[SE K610i]
[SE Z610i]
[SAMSUNG SGH-F490V]
[SE K618i]
[SAMSUNG SGH-F500]
[SE K700C]
[SHARP 811SH]
[SAMSUNG SGH-G608]
[SE K700i]
[SHARP 812SH]
[SAMSUNG SGH-G800]
[SE K750i]
[Sharp 903SH]
[SAMSUNG SGH-J600]
[SE K770i]
[SHARP 904SH]
[SAMSUNG SGH-M310]
[SE K790a]
[SHARP 910SH]
[SAMSUNG SGH-P300]
[SE K790c]
[SHARP 912SH]
40



















///////////////////////////////////////
