Автомобильный Gps-навигатор TEXET TN-501. Руководство по эксплуатации

Содержание

Общая информация............................................................................3

Указания по эксплуатации...................................................................4

Комплектность.....................................................................................5

Введение ............................................................................................6

1. Краткое описание............................................................................6

2. Аксессуары и их использование.....................................................7

2.1 Зарядка от адаптера питания...................................................7

2.2 Зарядка от автомобильного адаптера.....................................7

2.3 Работа от встроенного аккумулятора.......................................7

2.4 Установка автомобильного держателя....................................8

2.5 Подключение по USB кабелю...................................................9

2.6 Установка карты MicroSD..........................................................9

Основные функции..............................................................................10

1. Включение/Выключение/Перезагрузка..........................................10

1.1. Включение.................................................................................10

1.2. Выключение..............................................................................10

1.3. Перезагрузка (Reset)................................................................10

1.4. Первый запуск GPS приемника...............................................10

2. Основное Меню...............................................................................11

2.1 Навигация...................................................................................11

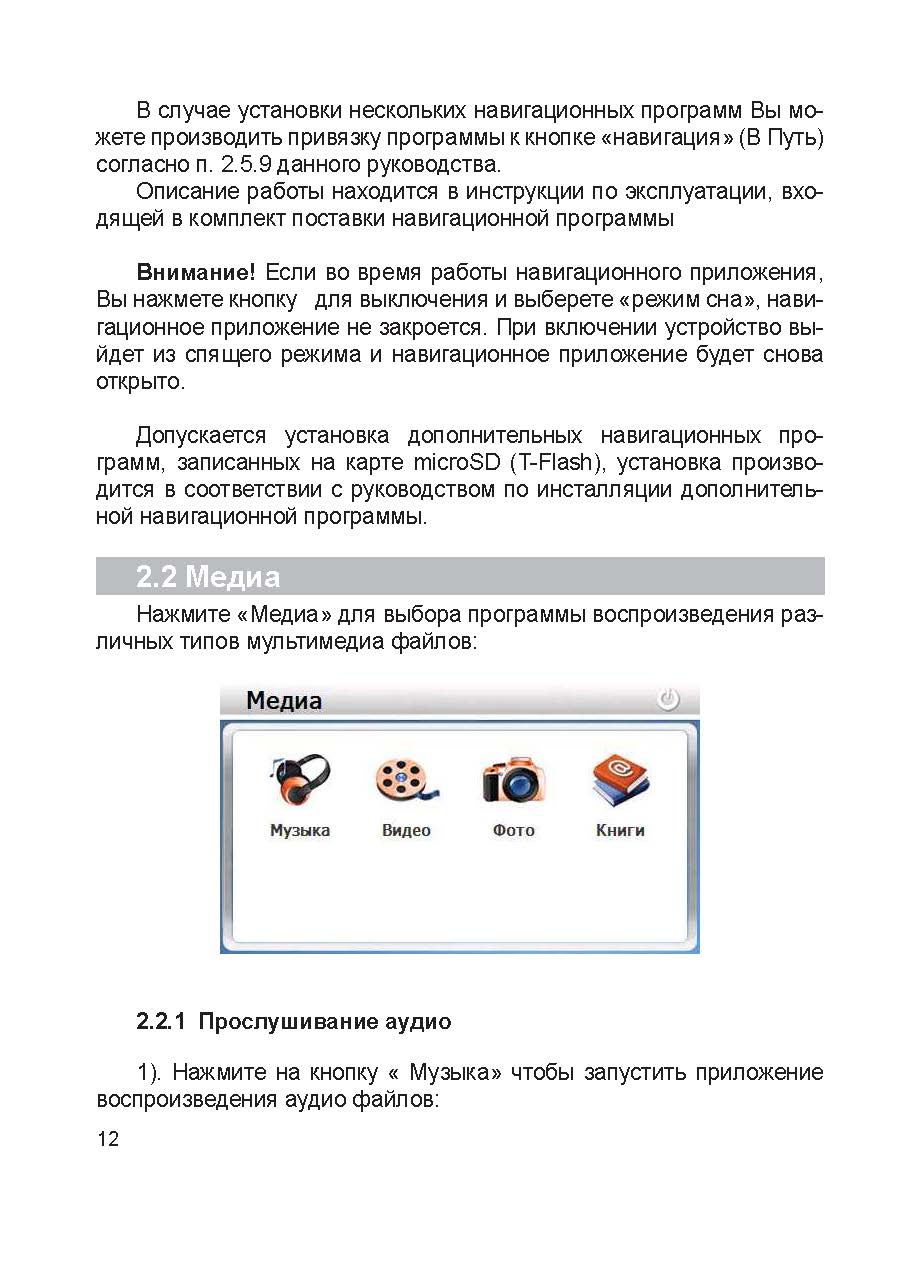

2.2 Медиа.........................................................................................12

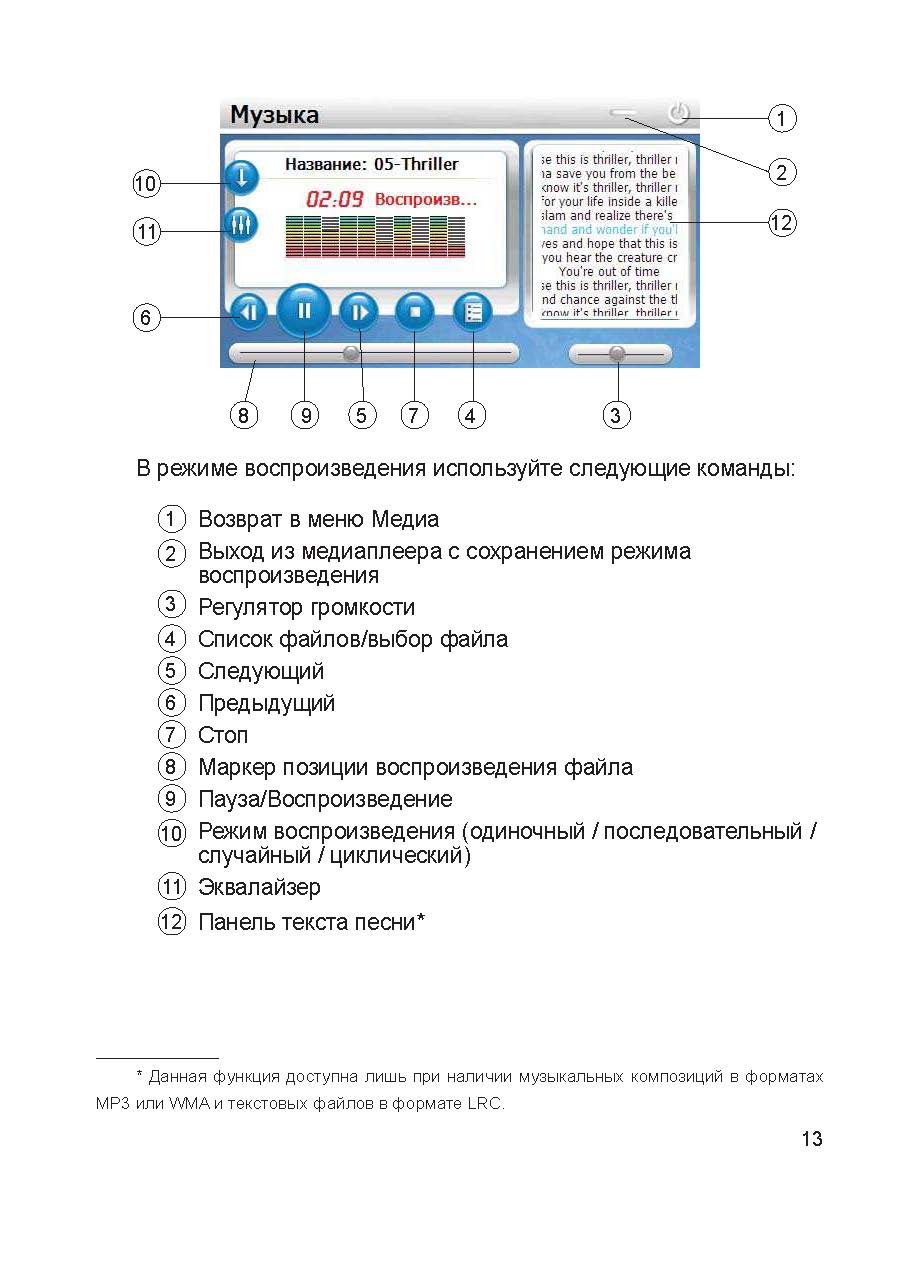

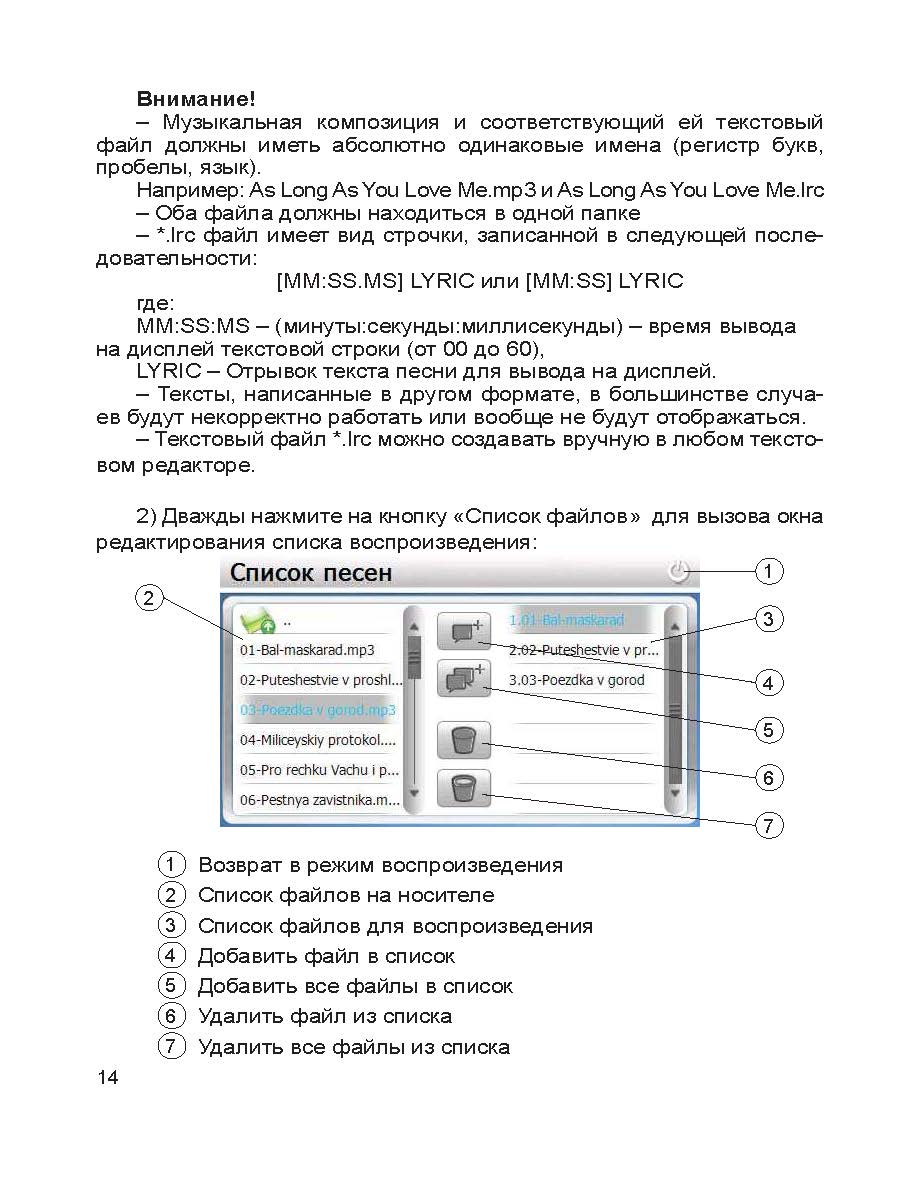

2.2.1 Прослушивание аудио......................................................12

2.2.2 Просмотр изображений....................................................15

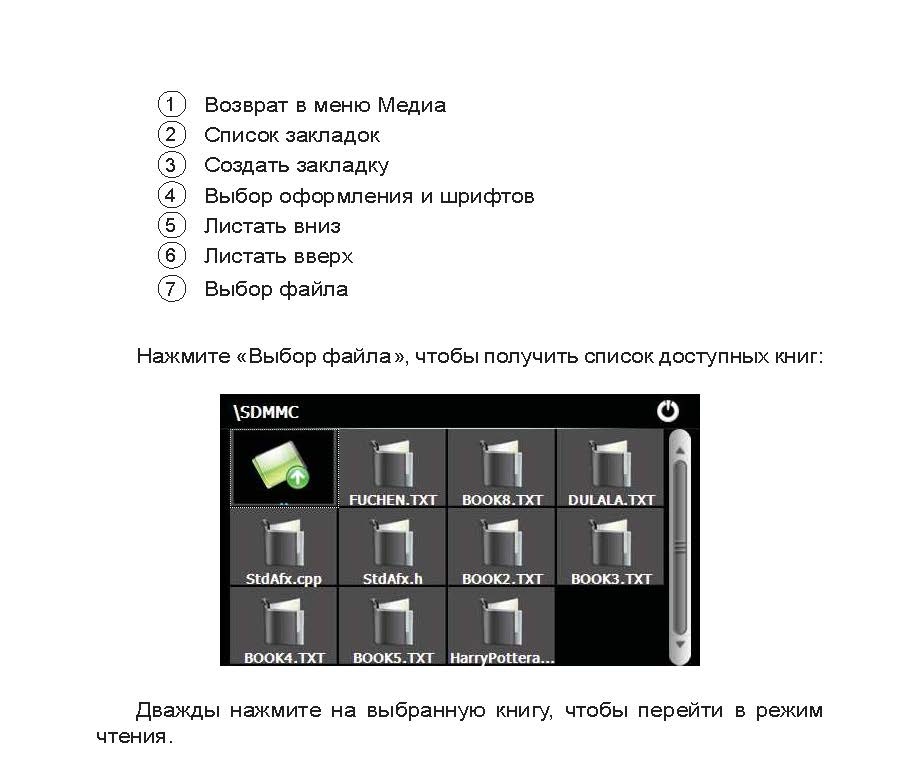

2.2.3 Чтение электронных книг.................................................16

2.2.4 Просмотр видео................................................................18

2.3 Игры............................................................................................20

2.4 Утилиты......................................................................................20

2.4.1 Калькулятор:......................................................................21

2.4.2 Преобразование величин:................................................21

2.5 Настройка системы...................................................................22

2.5.1 Настройка громкости........................................................23

2.5.2 Настройка подсветки дисплея.........................................23

2.5.3 Выбор языка интерфейса................................................24

2.5.4 Установка даты и времени...............................................24

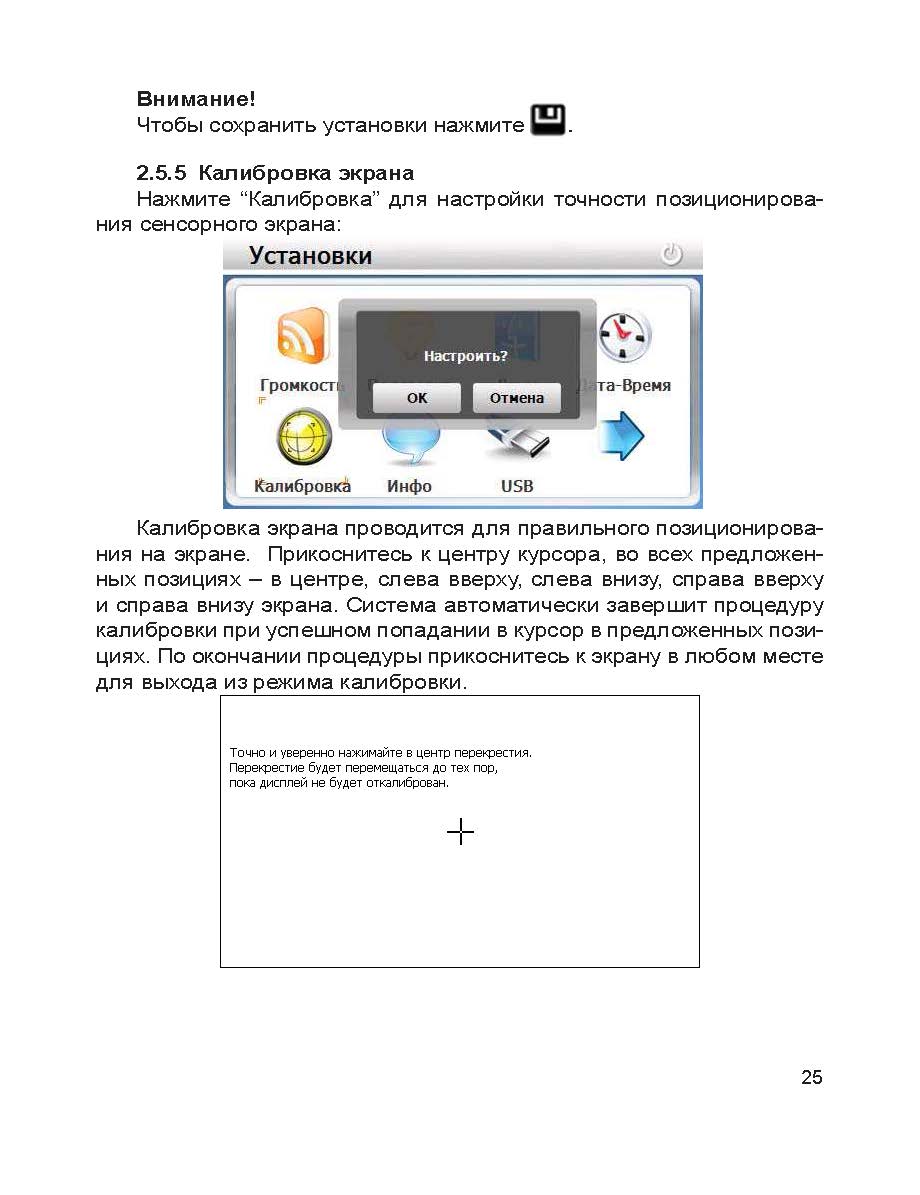

2.5.5 Калибровка экрана...........................................................25

2.5.6 Просмотр системной информации..................................26

2.5.7 Установка режима доступа USB......................................26

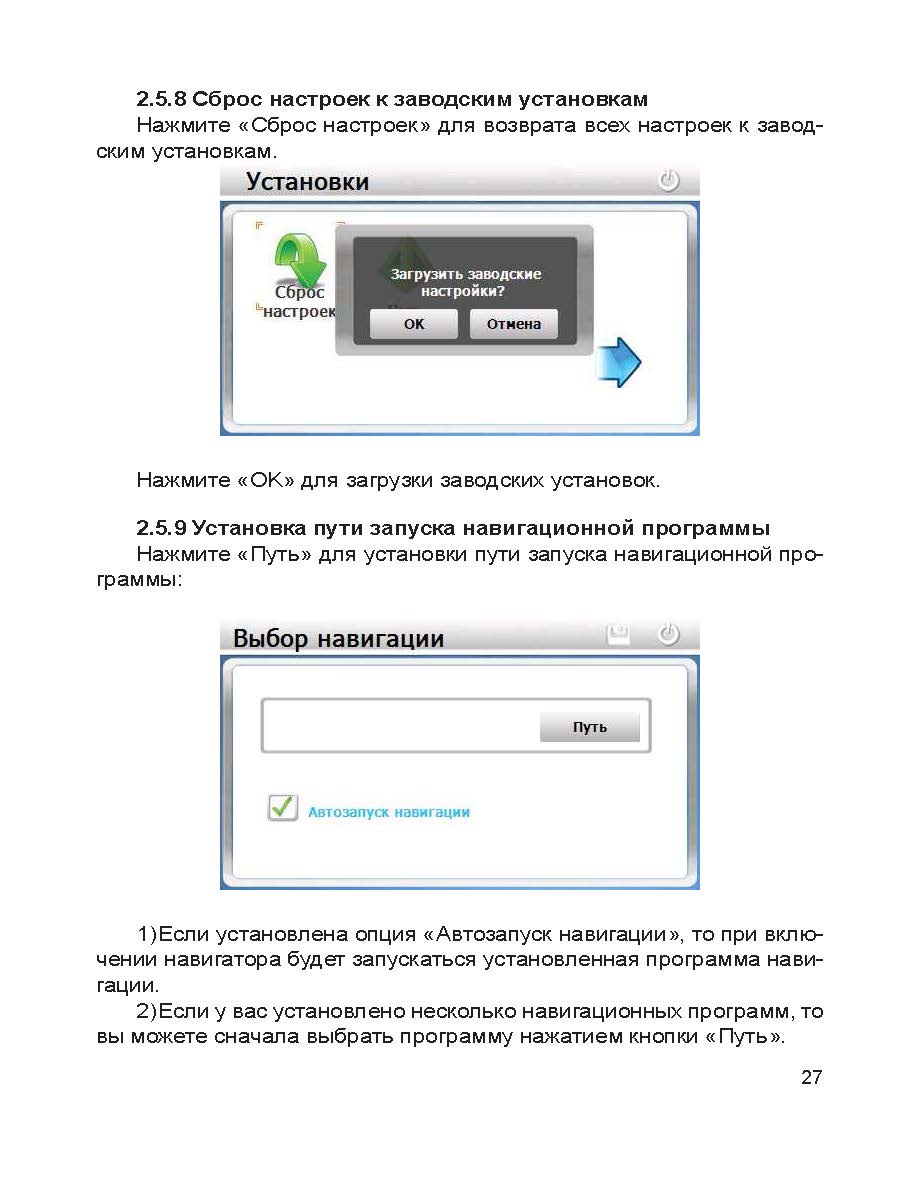

2.5.8 Сброс настроек к заводским установкам........................27

2.5.9 Установка пути запуска навигационной программы......27

2.6 GPSinfo......................................................................................28

2.7 Доступ к операционной системе..............................................29

Спецификация.....................................................................................30

Общая информация
Благодарим за то, что Вы выбрали навигатор ТЕХЕТ TN-501.

Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями навигатора и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

ТЕХЕТ TN-501 - это современное мобильное устройство, отличающееся компактным и стильным дизайном и построенное на:

- чипсете SiRF Atlas IV 500МГц;

- операционной системе Windows CE.NET 6.0;

- встроенном GPS (Global Positioning System) приемнике с внутренней антенной;

ТЕХЕТ TN-501 - это автомобильный GPS-навигатор с возможностью прокладки маршрута до места назначения с учетом различных параметров таких как: самый короткий маршрут, объезд определенных участков дороги, движение через промежуточные точки и т.п. Прокладка маршрута производится с учетом установленных знаков и дорожной разметки по всему маршруту. Голосовое сопровождение со множеством подсказок на русском языке поможет Вам заблаговременно подготовиться к ближайшему маневру и чувствовать себя уверено и комфортно в любой дорожной ситуации.

В качестве дополнительных функций Вы получаете:

- мультимедийный плейер, позволяющий просматривать фотографии, прослушивать музыкальные файлы и аудиокниги, просматривать видеофайлы в различных форматах;

-программы просмотра и чтения электронных книг.

В навигаторе используется внутренняя флеш память объемом 2Гб, также Вы можете использовать карты MicroSD(T-flash)/ MicroSD НС емкостью до 8 Гб, на которых Вы можете размещать Ваши файлы и дополнительную информацию.

Указания по эксплуатации
Нижеследующие указания по эксплуатации предназначены для того, чтобы помочь Вам правильно использовать навигатор и сохранять его в рабочем состоянии. Внимательно прочитайте этот раздел и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстремальных изменений температуры (рабочий температурный режим -10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в него посторонние предметы, не кладите на него тяжелые предметы и не допускайте контакта устройства с активными химическими веществами.

• Берегите экран от повреждений и царапин

• Избегайте попадания навигатора в зоны воздействия излучающих тепло устройств; не помещайте его впыльную или задымленную среду.

• GPS (Global Positioning System - глобальная система позиционирования) NAVSTAR ® разработана и контролируется правительством США, которое может вносить любые изменения в работу системы. Так, например, во время боевых действий в Ираке, гражданский сектор GPS был отключён. Производитель не несет ответственности за любые изменения и погрешности при навигации, которые возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает погрешность определения местоположения, но не предназначено для сбора информации и точного измерения направлений, дистанций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные экранирующие материалы, а также, прием может быть затруднен через стекло с металлизированной тонировочной пленкой. При нахождении в туннеле или здании определение местоположения невозможно.

• Для определения местоположения необходим прием сигнала как минимум от 4 спутников GPS. На качество приема сигнала влияют различные факторы, вт.ч. плохая погода, помехи от других приборов или окружающая обстановка - высокие здания, деревья, мосты и т.д.

• Уходя, не оставляйте навигатор на консоли машины или под воздействием прямого солнечного света, так как перегрев может повредить аккумулятор или повлиять на работоспособность устройства.

• Для Вашей собственной безопасности, избегайте управления навигатором во время вождения. Так же не устанавливайте устройства в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, поскольку наша компания не несет ответственности за любые потери таких данных.

• Использование файлов в форматах WMA и MP3 без предварительного разрешения правообладателей является нарушением или посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать упаковочные материалы, батареи и непригодные электронные продукты отдельно.
Комплектность

GPS навигатор (PND) 1 шт.

Стилус (в корпусе) 1 шт.

Адаптер питания Texet TESA5- DC-5B/2A (опция)

Автомобильный адаптер питания 1 шт.

Кабель USB 1 шт.

Автомобильный держатель 1 шт.

Руководство по эксплуатации 1 экз.

Руководство по навигационному ПО (опция)

Гарантийный талон 1 экз.

2. Аксессуары и их использование 2.1 Зарядка от адаптера питания
Устройство может поставляться как с адаптером питания, так и без него.

Для первого заряда аккумулятора, пожалуйста, используйте адаптер питания, обеспечивающий следующие выходные характеристики - 5B/DC, 2А (Рекомендуется использовать адаптер teXet TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его максимальный срок службы.

1. Подключите адаптер к порту USB на боковой стороне устройства.

2. Вставьте адаптер в розетку.

3. Индикатор заряда будет светиться красным, при достижении полного заряда аккумулятора цвет сменится на зеленый.

2.5 Подключение по USB кабелю
USB кабель служит для подключения навигатора к компьютеру При соединении навигатор может работать в режиме Microsoft Active Sync®, либо как USB накопитель. Вы можете выбрать соответствующий режим подключения в настройках системы см, п.2.8.9.
2.6 Установка карты MicroSD
Вставьте карту в навигатор, соблюдая направление установки и не прилагая чрезмерных усилий; Карта должна зафиксироваться внутри. Для извлечения, выключите устройство, нажмите на карту.

Основные функции
1 Включение/Выключение/Перезагрузка

1.1 Включение
Нажмите и удерживайте кнопку включения не менее 3 сек для включения устройства.
1.2 Выключение
Нажмите и удерживайте кнопку включения не менее 3 сек для вызова меню выключения устройства.

Возможны два режима отключения:

* «Выключение» - Питание полностью выключено будут потеряны все данные находящиеся в оперативной памяти.

* «Режим сна» - Энергопотребление прибора минимально, прием сигнала GPS не производится, все данные в оперативной памяти сохраняются, состояние всех запущенных программ сохраняется и полностью восстанавливается после включения.

* «Отмена» - Возврат в рабочий режим
1.3 Перезагрузка (Reset)
Если ваше устройство не реагирует на прикосновения к экрану и нажатие кнопок, подождите некоторое время, а затем нажмите кнопку "reset” на нижней панели устройства.

Внимание! Все данные в оперативной памяти, а также любая не сохраненная на флеш карте информация, будут потеряны после выполнения операции перезагрузки. Чтобы не потерять важную для Вас информацию, предварительно выполните операцию сохранения необходимых данных.
1.4 Первый запуск GPS приемника
При первом запуске навигационной программы постарайтесь находиться на открытом пространстве, чтобы прием сигнала был максимальным. Может потребоваться от 30 сек до Зх минут для первичного поиска спутников, сбора информации и привязки к местности.

3) Выберите желаемый файл, при этом вы автоматически вернетесь окно воспроизведения.

Внимание!

Двойное нажатие на экран просмотра запускает полноэкранный режим воспроизведения, причем повторное двойное нажатие вернет проигрыватель в нормальный режим.

Наилучшее качество и быстродействие видео изображения обеспечивается для видео файлов, имеющих разрешение 480 х 272 пикселя.

-Для конвертации файлов в данное разрешение используйте любую утилиту конвертации видеоформатов.

-Мультимедийный плеер позволяет просматривать видео файлы форматов MPEG, MPG, ASF, WMV, AVI.

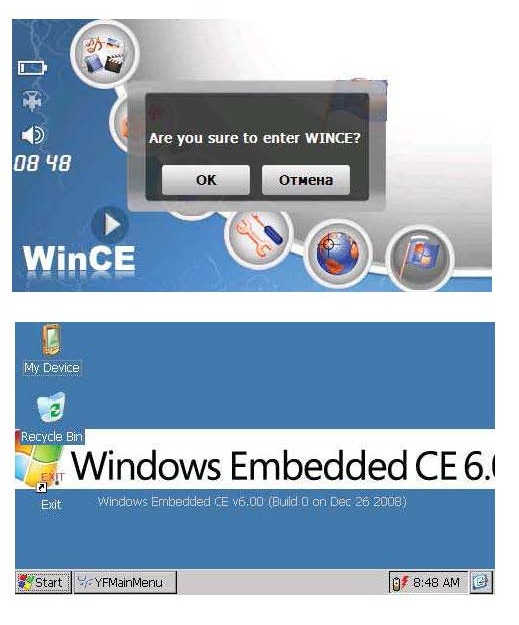

2.7 Доступ к операционной системе
При нажатии на кнопку «» открывается доступ к операционной системе. Этот пункт меню рекомендуется только для опытных пользователей.

Внимание!

Нельзя устанавливать пароль через утилиту Control panel

Любые изменения внесенные в ОС и хранящиеся в оперативной памяти будут потеряны в случае полного выключения или перезагрузки навигатора кнопкой Reset или после вызова главного меню (иконка GPS на рабочем столе)

///////////////////////////////////////
