Автомобильный Gps-навигатор Ritmix RGP-590. Инструкция по эксплуатации





Содержание

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ.................................................................................4

КОМПЛЕКТАЦИЯ........................................................................................................................6

ОБЩАЯ ИНФОРМАЦИЯ.......................................................................................................б

I КРАТКОЕ ОПИСАНИЕ.......................................................................................................7

1. Внешний вид...............................................................................................................7

2. Аксессуары и работа с ними........................................................................8

2.1 Зарядка устройства при помощи USB адаптера........................8

2.2 Зарядка устройства от прикуривателя автомобиля..................8

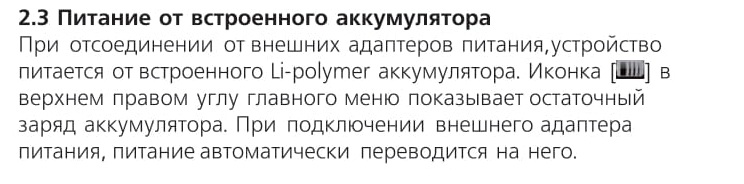

2.3 Питание от встроенного аккумулятора.................................................8

2.4 Установка навигатора на лобовое стекло автомобиля.........8

2.5 Использование USB кабеля............................................................................9

3. Первый запускустройства................................................................................9

I! ОСНОВНЫЕ ФУНКЦИИ.................................................................................................10

1. Включение и выключение устройства.................................................10

1.1 Включение....................................................................................................................10

1.2 Выключение................................................................................................................10

1.3 Перезагрузка системы.......................................................................................10

1.4 Использование T-flash карты........................................................................11

2. Основной интерфейс...........................................................................................11

2.1 Навигация.....................................................................................................................13

2.1.1 Использование другой навигационной программы...............13

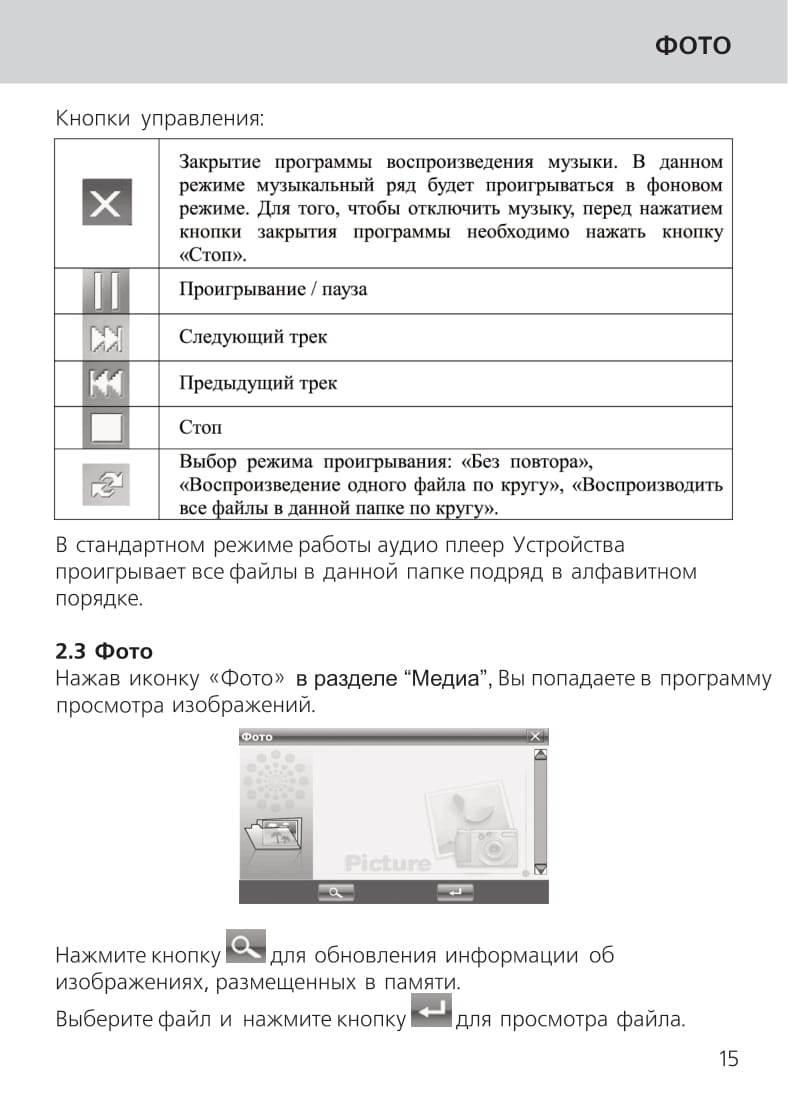

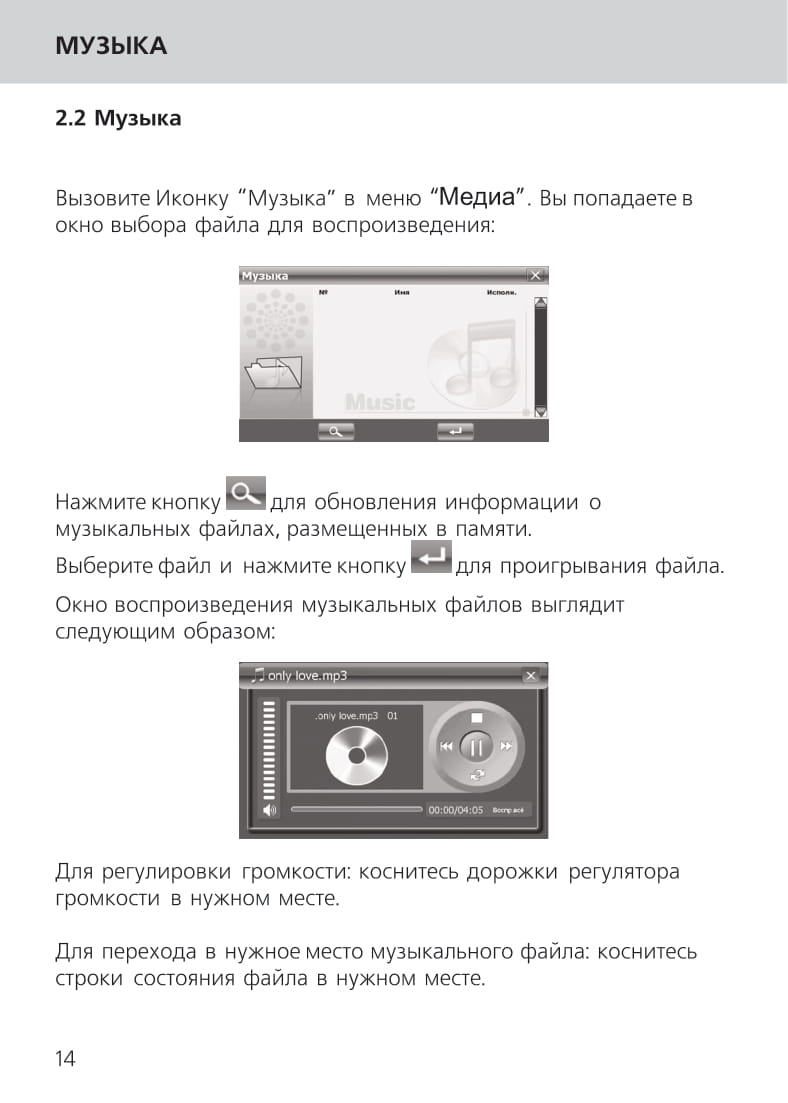

2.2 Музыка............................................................................................................................14

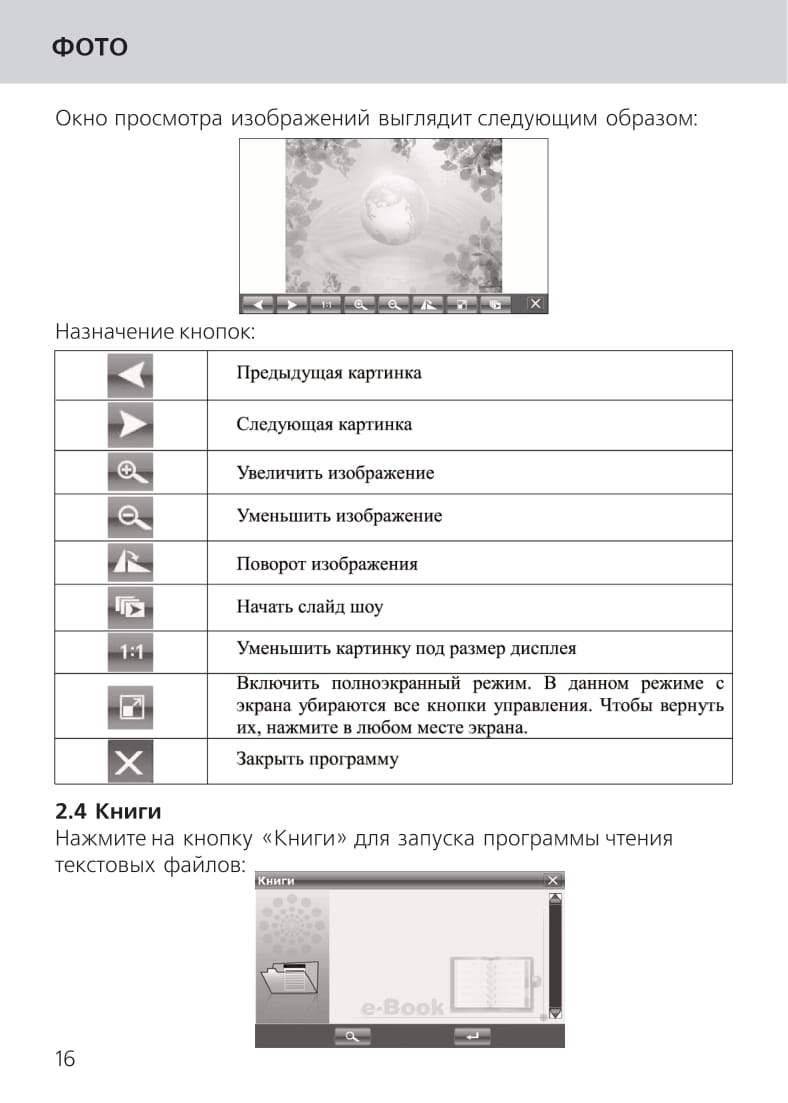

2.3 Фото..................................................................................................................................15

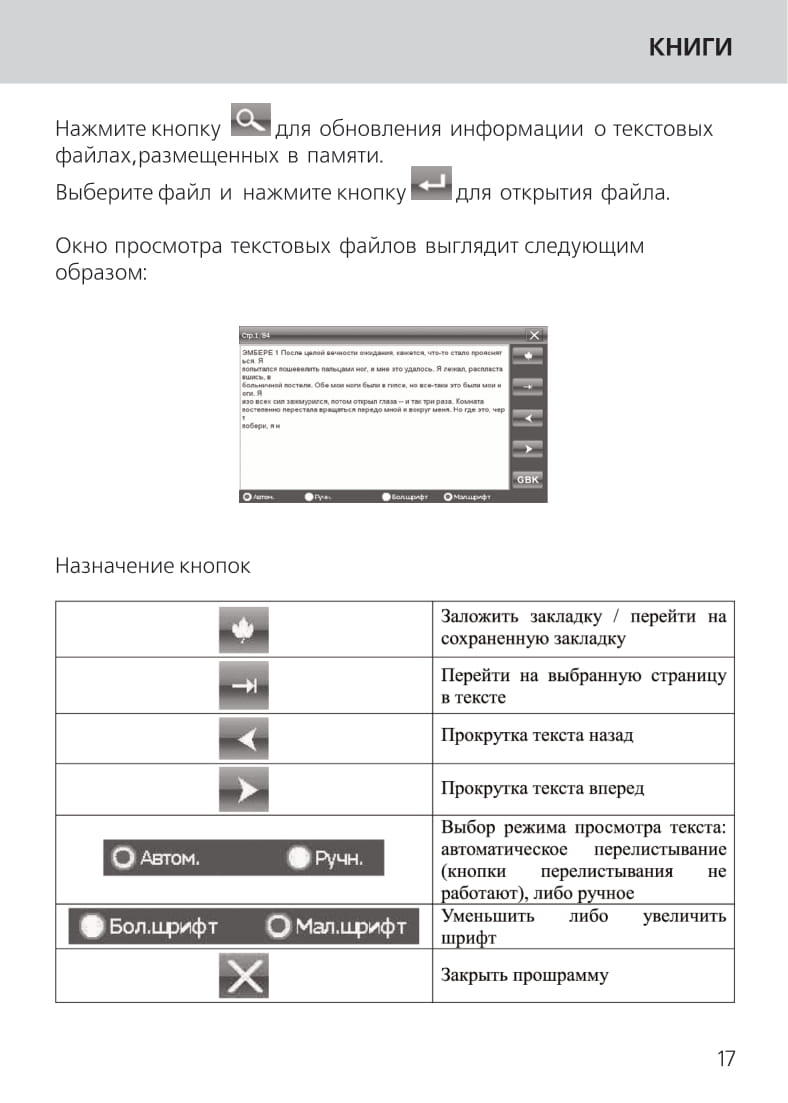

2.4 Книги................................................................................................................................16

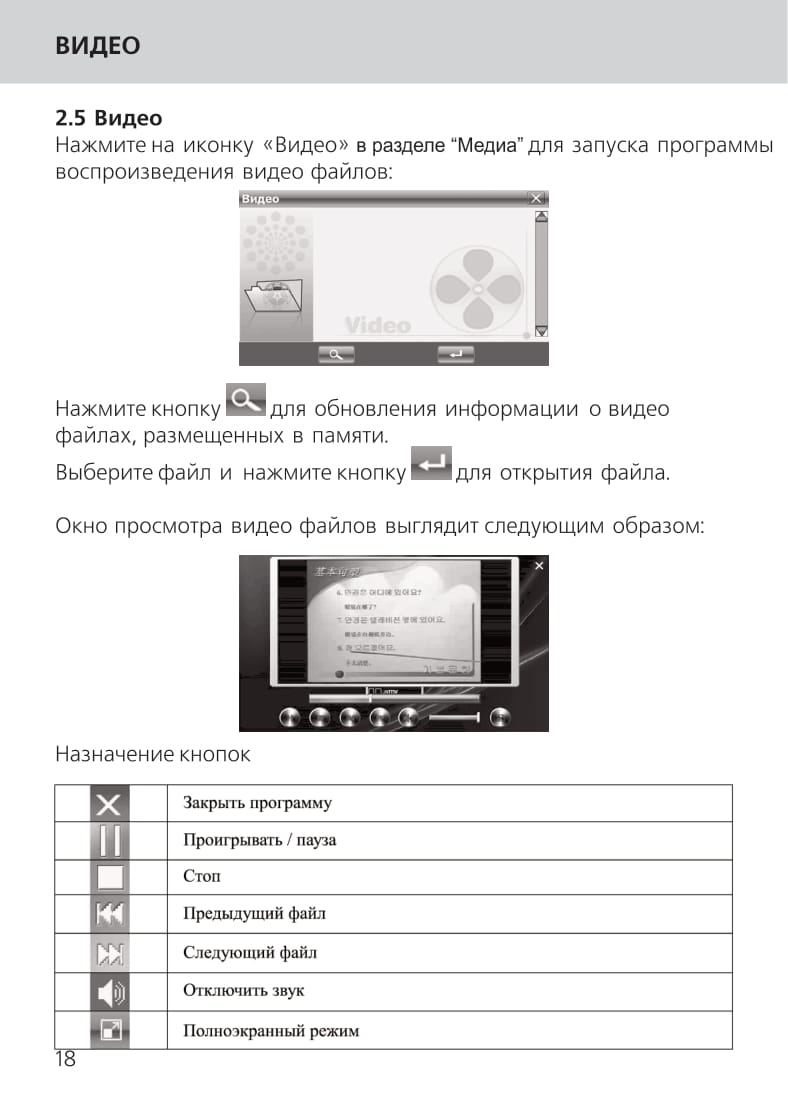

2.5 Видео................................................................................................................................18

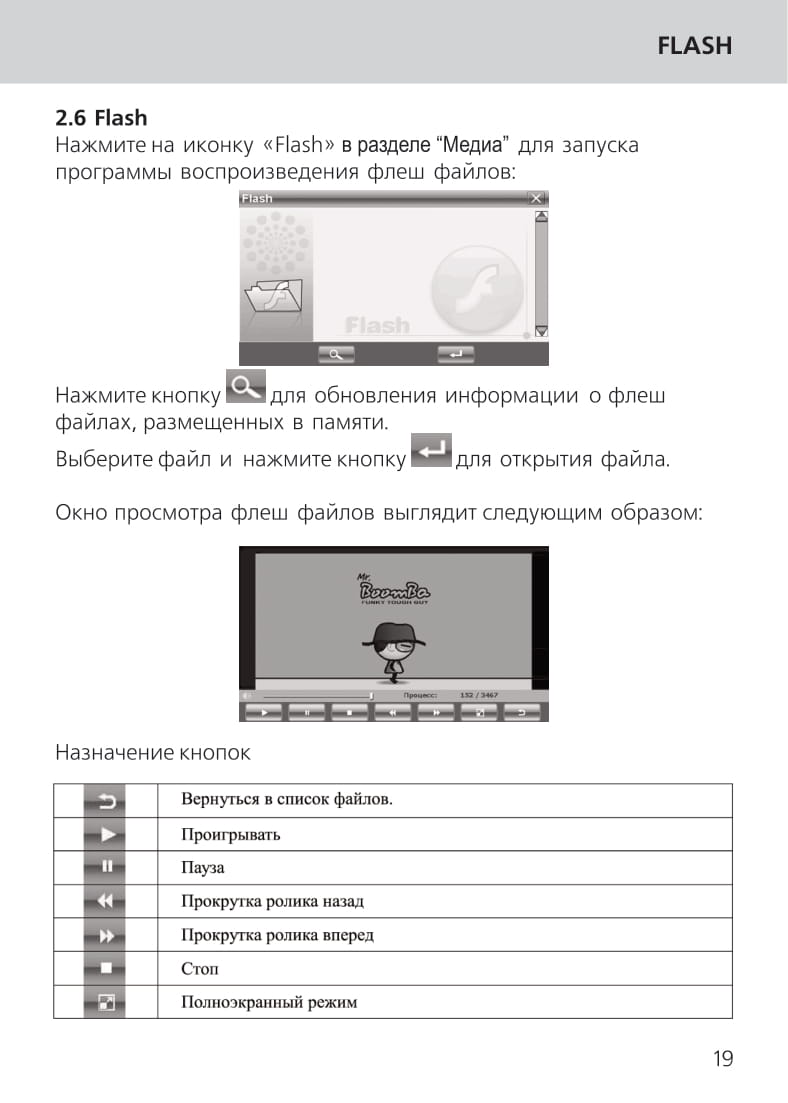

2.6 Flash...................................................................................................................................19

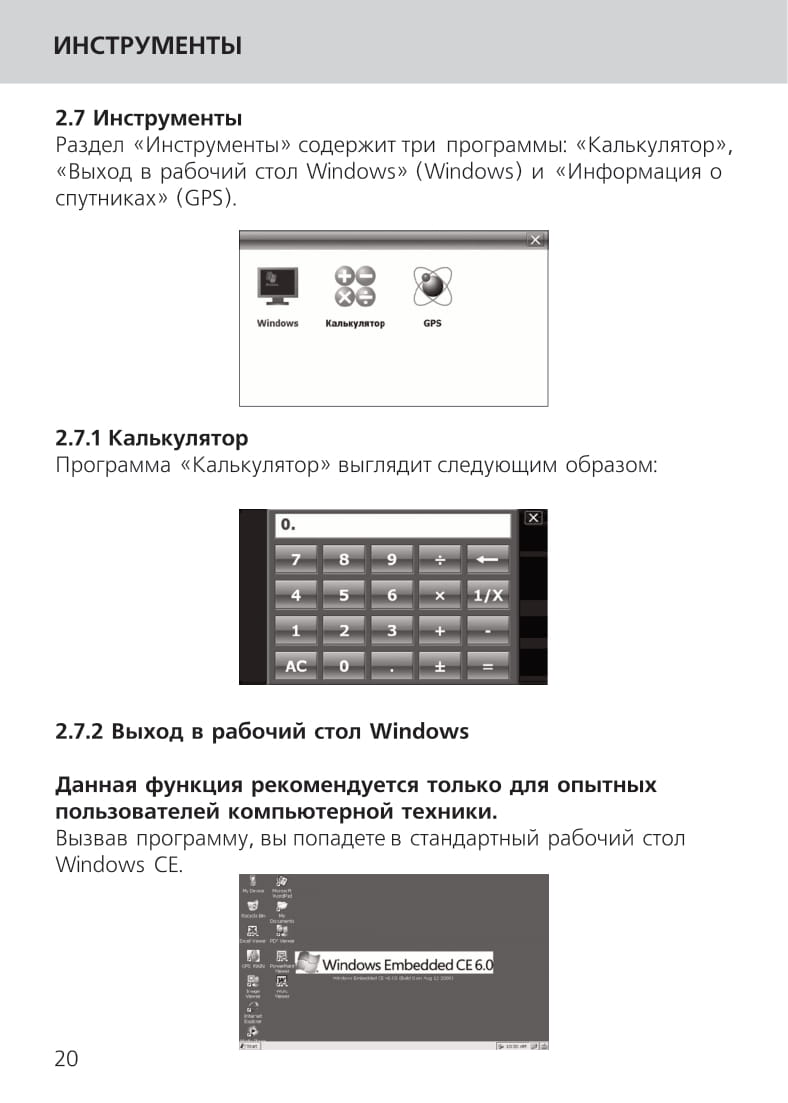

2.7 Инструменты.................................................................................................................20

2.7.1 Калькулятор...............................................................................................................20

2.7.2Выход в рабочий стол Windows..............................................................20

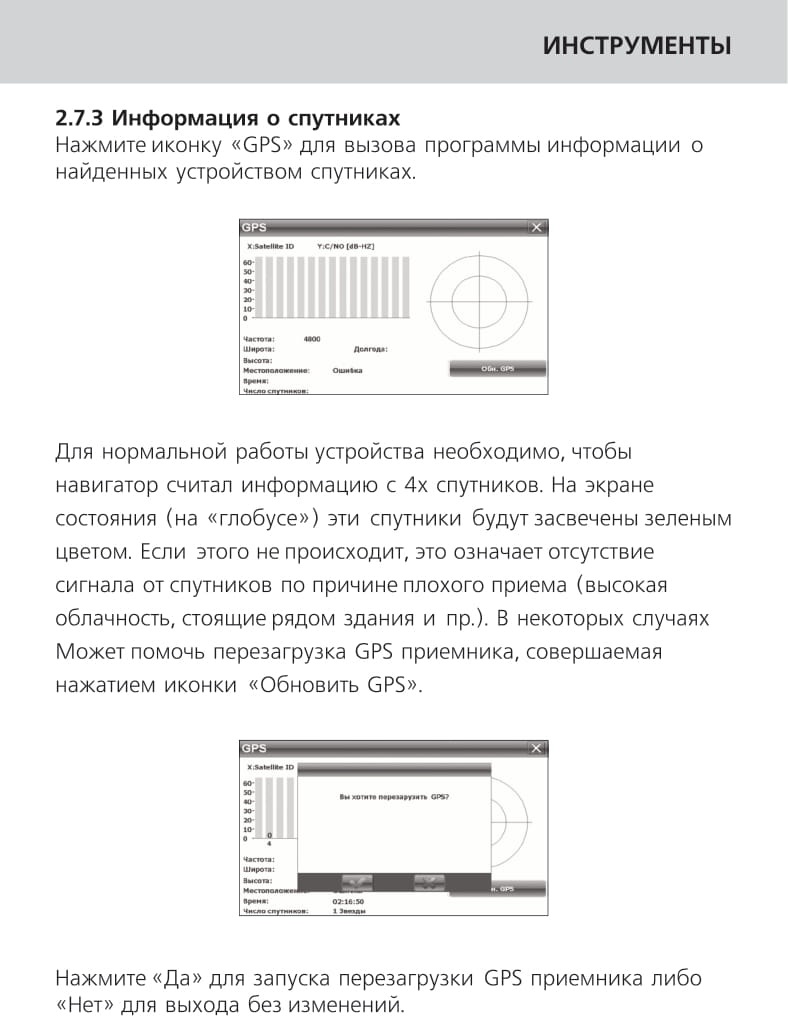

2.7.3 Информация о спутниках...............................................................................21

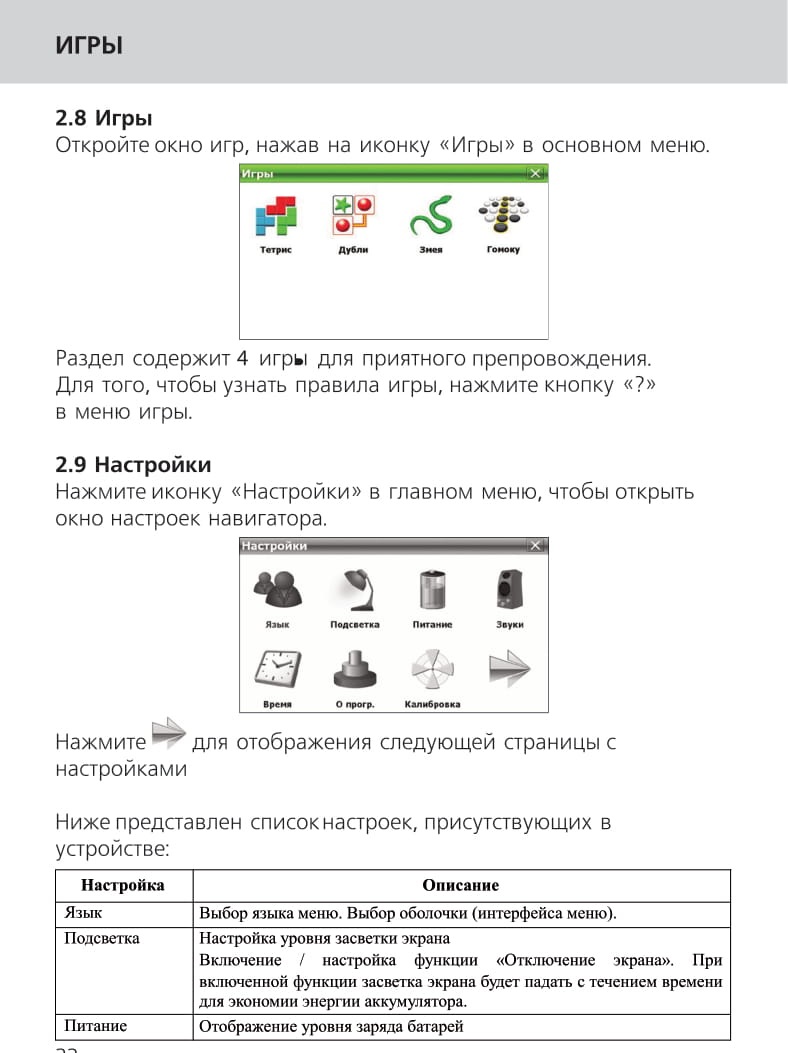

2.8 Игры..................................................................................................................................22

2.9 Настройки.....................................................................................................................22

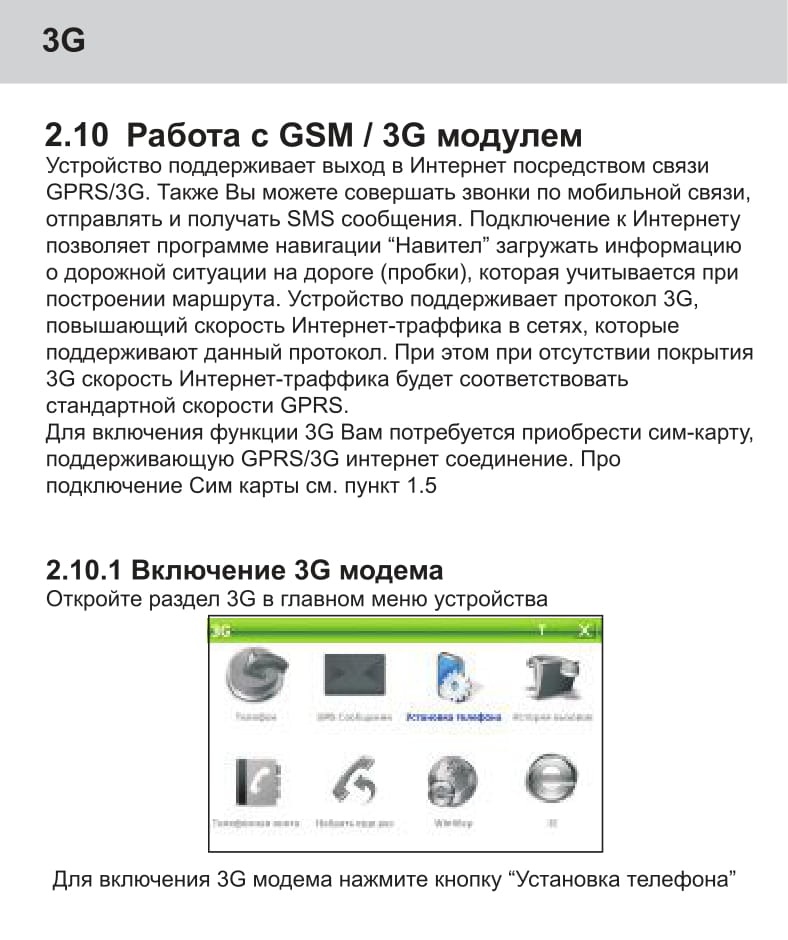

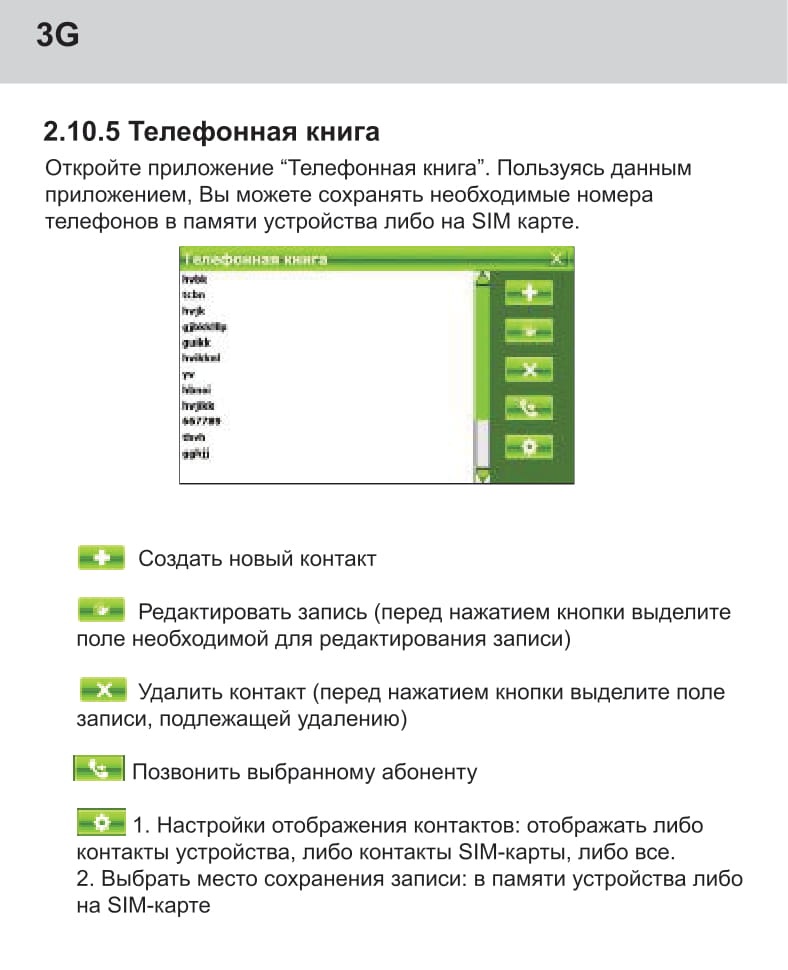

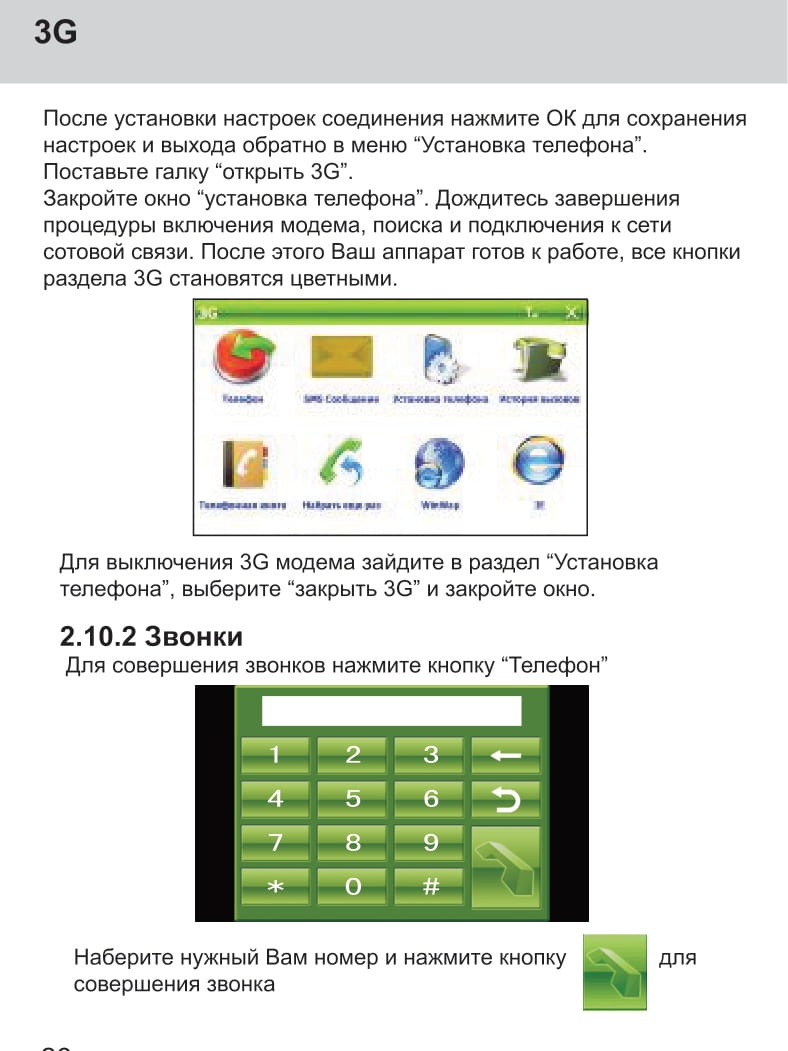

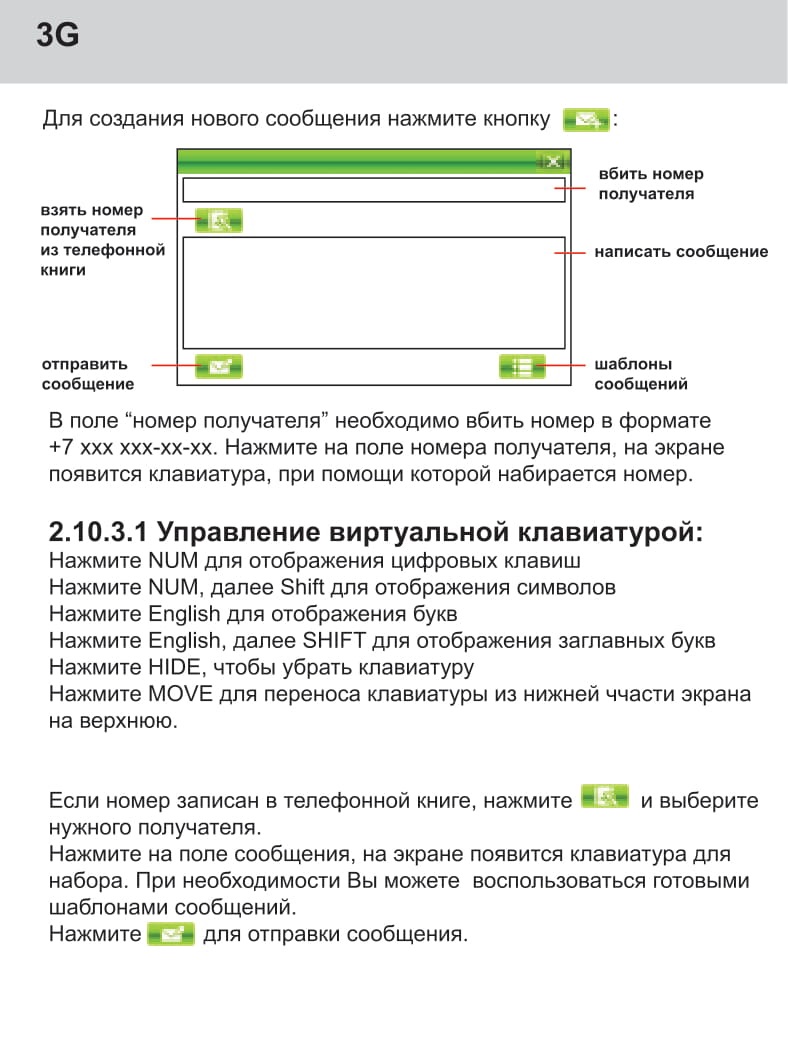

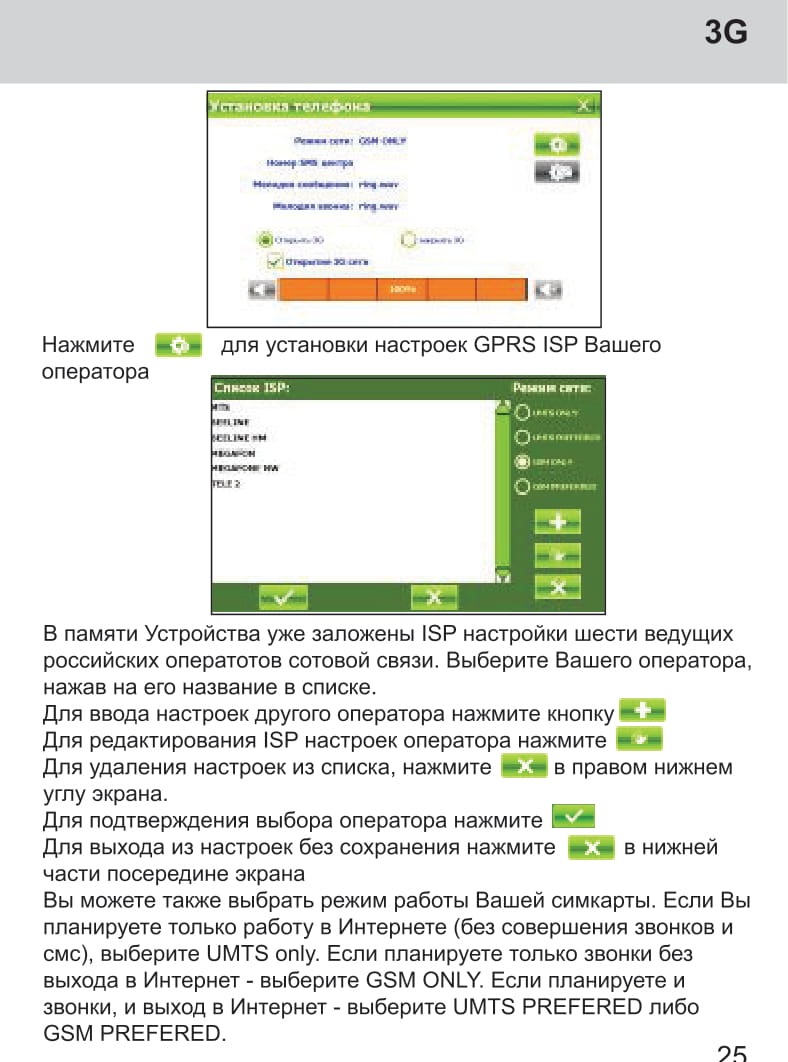

2.10 Работа с GSM / 3G модулем...............................................................................24

III ПРОБЛЕМЫ И ИХ РЕШЕНИЯ.................................................................................32

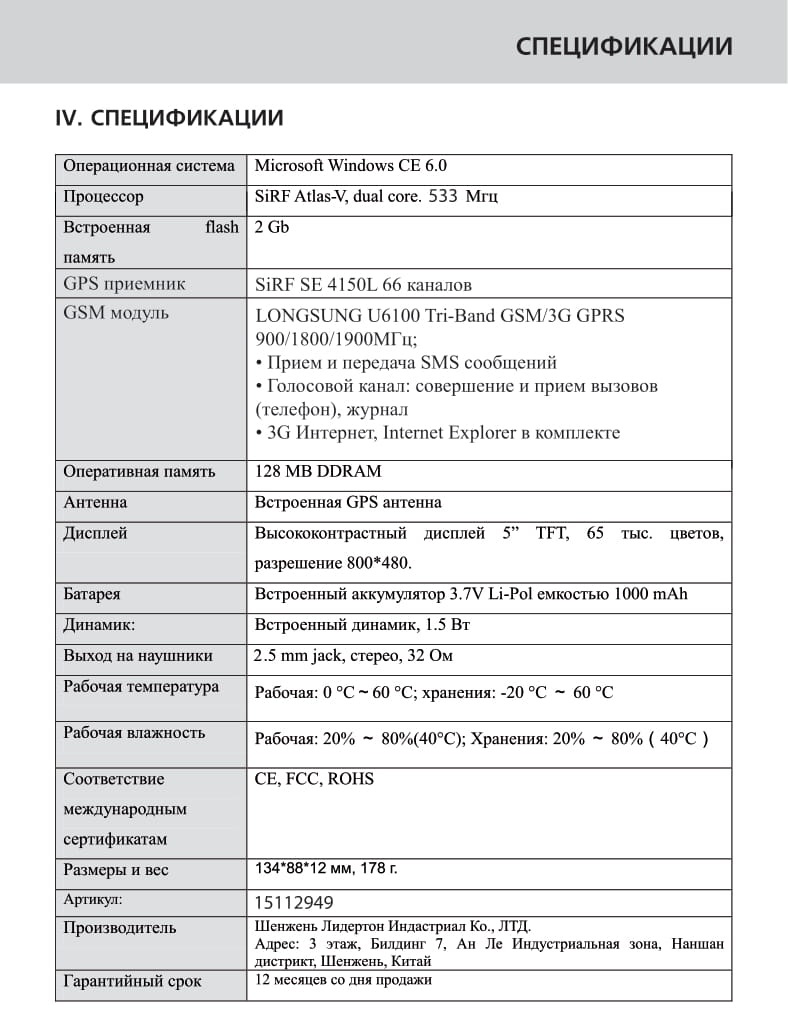

IV СПЕЦИФИКАЦИИ............................................................................................................33





Уважаемый Покупатель!

Пожалуйста,внимательно прочитайте инструкцию для

качественного и безопасного использования устройства.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

> Система GPS (система глобального позиционирования) разработана и контролируется правительством Соединенных Штатов Америки. Любое изменение в работу системы может повлиять на качество работы Вашего навигатора. Производитель не несет ответственности за изменения в работе системы спутников.

> Устройство автомобильной навигации (PND) используется только для навигации. Оно не является точным устройством для определения пройденного расстояния,скорости либо размеров объектов, а также топографической привязки. Пользователь обязан соблюдать правила дорожного движения вне зависимости от показаний навигатора.

> Сигнал спутников GPS не может проходить через плотные материалы, кроме стекла. Поэтому когда Вы внутри здания либо в туннеле, позиция GP5 не может быть определена.

> Для определения местоположения устройство должно поймать какминимум 3спутника. Прием сигнала может быть затруднен в ситуациях с высокой облачностью, рядом с устройствами, излучающими мощный радиосигнал, либо рядом с высокими зданиями.

> Не оставляйте навигатор на приборной панели либо в другом месте, где есть прямой доступ солнечных лучей. Перегрев аккумулятора может спровоцировать его поломку и





даже может привести к выходу из строя самого устройства. Для Вашей безопасности, не работайте с навигатором во время вождения. Не устанавливайте навигатор в местах, препятствующих нормальному обзору водителя.

Пожалуйста, по возможности делайте резервные копии всей информации, хранящейся на навигаторе. Компания не несет ответственности за потерю информации, сохраненной на флеш-памяти устройства.

Пожалуйста, используйте только оригинальные аксессуары, входящие в комплектацию. Компания не несет ответственности за выход устройства из строя по причине использования неоригинальных аксессуаров.

Данные с карты Вашего навигатора могут не совпадать с актуальными по причине изменений в транспортной системе. Для внесения изменений в Вашу Карту мы просим своевременно обращаться в сервисный центр поставщика программы картографии - компании «Навител».



КОМПЛЕКТАЦИЯ

В Вашей коробке находятся:

• Устройство автомобильной навигации (PND)

• Автомобильное зарядное устройство (от прикуривателя)

• Держатель для авто GPS навигатора + кредп

• Стилус (в корпусе устройства)

• USB кабель для зарядки и обмена данными с компьютером

• Руководство по эксплуатации для устройства

• Руководство по эксплуатации для программы «Навител Навигатор»

• Гарантийный талон

ОБЩАЯ ИНФОРМАЦИЯ

Благодарим Вас за приобретение GPS навигатора Ritmix RGP-590 Кроме навигационных функций, Вы также сможете использовать Ваше устройство для прослушивания музыки, просмотра фильмов, просмотра изображений, а также чтения книг.

Ritmix RGP-590 построен на следующих электронных компонентах:

• Процессор: Sirf Atlas V 533 Мгц — современный и быстрый процессор с высокой степенью обработки данных.

• Операционная система: Win СЕ 6.0

• Встроенный GPS приемник SiRFSE4150L66каналов,с технологией InstantFixll,быстро — менее чем за 2минуты - обнаруживает спутники даже при высокой облачности.

• GSM Модуль: LONGSUNG U6100Tri-Band GSM/3G GPRS - позволяет использовать устройство для совершения звонков по мобильной связи, а также обеспечивает выход устройства в Интернет, используя технологию 3G.

Вы можете использовать свой навигатор в автомобиле и на улице одинаково эффективно.

Данное руководство по эксплуатации подходит только для устройства Ritmix RGP-590





I. КРАТКОЕ ОПИСАНИЕ

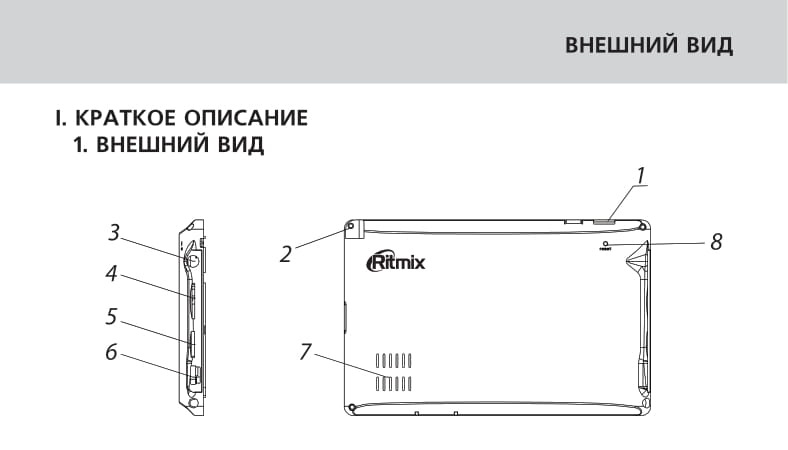

1. ВНЕШНИЙ ВИД

Номер

Название

Назначение

1

Клавиша

включения

Включение / выключение устройства, перевод в режим сна

2

Отверстие для Стилуса

Место для хранения стилуса

3

Разъем для наушников

Для вывода звука на наушники, либо другой внешний аудио-модуль.

4

Слот для SIM-карты

Используется для подключения SIM-карты. Не вынимайте карту во время включенной функции 3G

5

Слот для TF карты

Используется для подключения TF карты. Не вынимайте карту в момент, когда навигатор обращается к ней за данными. Если это произошло, выключите и снова включите навигатор.

6

Mini USB порт

Подключение к компьютеру для обмена данными либо зарядки навигатора

7

Динамик

Служит для воспроизведения музыки и звуков

8

Кнопка

перезагрузки

Служит для ручной перезагрузки устройства









2. АКСЕССУАРЫ И РАБОТА С НИМИ

2.1 Зарядка при помощи USB адаптера

Мы рекомендуем использовать USB кабель для зарядки навигатора от USB порта компьютера в первые три цикла. Пожалуйста во время зарядки постарайтесь зарядить аккумулятор по максимуму.

1. Подключите адаптер к USB порту навигатора

2. Подключите адаптер к USB порту Вашего компьютера

3. Индикатор зарядки загорится красным цветом. Когда зарядка будет закончена, индикатор погаснет.

2.2 Зарядка устройства от прикуривателя машины

Внимание! Во избежание выхода устройства из строя, подключайте автомобильный адаптер только после запуска двигателя автомобиля!

1. Подключите автомобильный адаптер к USB порту навигатора

2. Подключите автомобильный адаптер к прикуривателю автомобиля

3. Во избежание выхода из строя автомобильного адаптера, не оставляйте его в прикуривателе автомобиля после зарядки.





2.4 Установка навигатора на лобовое стекло автомобиля

1. Снимите защитную пленку с присоски держателя. Прикрепите держатель на присоску в наиболее удобном для Вас месте. Убедитесь, что место установки чистое. Нажмите рычаг фиксатора. Никогда не устанавливайте навигатор в местах, препятствующих нормальному обзору для водителя. Если



стекло машины покрыто металлизированнои отражательной пленкой, возможно, понадобится использовать внешнюю антенну, поскольку прием на внутреннюю антенну будет затруднен из-за отраженного сигнала. Внешняя антенна навигатора крепится на присоске на крыше автомобиля и подключается к навигатору через окно автомобиля.

2. Установите автомобильный держатель на кронштейн, затем установите навигатор на автомобильный держатель, отрегулируйте его положение и заверните гайку держателя для фиксации устройства.

3. Для отсоединения держателя от стекла,оттяните рычаг фиксации и осторожно отсоедините присоску. Если присоска держится крепко, оттяните ее край на себя, чтобы обеспечить приток воздуха в присоску.

2.5 Использование USB кабеля

USB кабель может использоваться для зарядки, а также для обмена данными между компьютером и навигатором. Возможны два режима работы: Microsoft Active Sync®, или Mass Storage Media, при котором навигатор определяется какжесткий диск компьютера. Вы можете выбрать необходимый Вам режим в меню «Настройки - USB»

3. ПЕРВЫЙ ЗАПУСК УСТРОЙСТВА

При первом включении, навигатор должен находиться на открытом пространстве без помех. Подождите пока навигатор не найдет по крайней мере 3 спутника, после этого Вы можете запускать программу навигации.



II. ОСНОВНЫЕ ФУНКЦИИ

1. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ УСТРОЙСТВА

1.1. Включение

Для включения устройства нажмите и удерживайте кнопку включения.

Примечание: После длительного хранения или перевозки устройства при низких температурах,дайте устройству прогреться некоторое время до комнатной температуры.

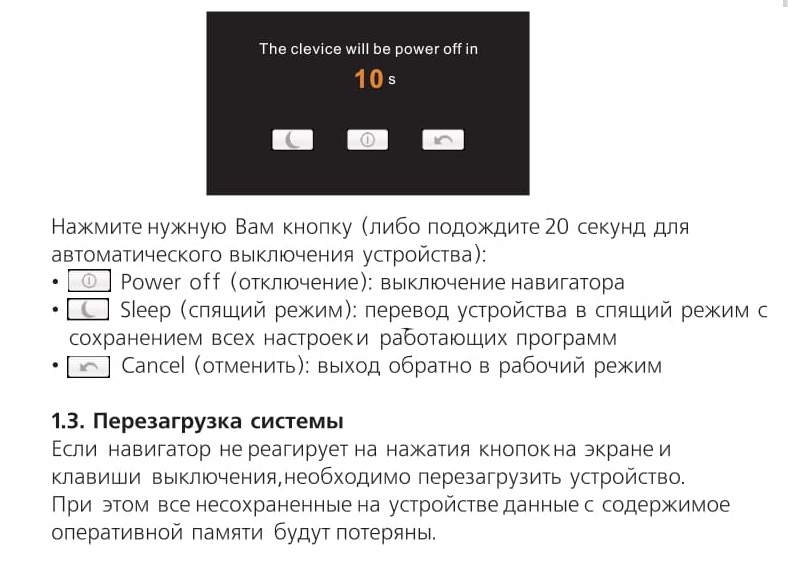

1.2. Выключение

Для выключения устройства нажмите и удерживайте кнопку включения.

Появится следующее окно:





1.4 Использование T-flash (micro SD) карты

Вставьте T-flash карту обратной стороной ксебев навигатор до щелчка.

Внимание:

1. Не вынимайте карту по время ее работы (при проигрывании музыки или фильмов,записанных на карте)

2. Не прилагайте дополнительных усилий при вставке либо выемке карты из навигатора.

3. Избегайте работы карты в условиях

повышенной / пониженной температуры и влажности.

1.5 Использование SIM-карты

Вставьте SIM карту обратной стороной ксебев навигатор до щелчка.

При вставке срез угла карты должен находиться в правом нижнем углу Внимание:

1. Не вынимайте карту по время ее работы (при включенной функции 3G)

2. Не прилагайте дополнительных усилий при вставке либо выемке карты из навигатора.

3. Избегайте работы карты в условиях

повышенной / пониженной температуры и влажности.

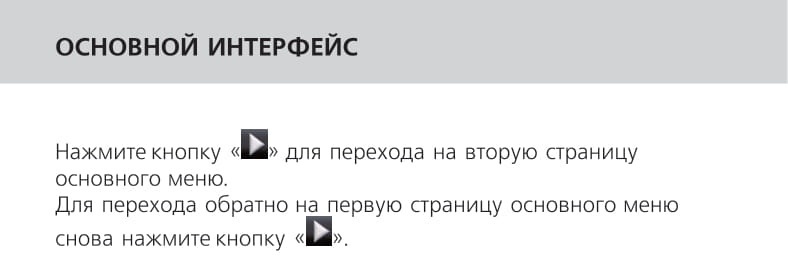

2. ОСНОВНОЙ ИНТЕРФЕЙС

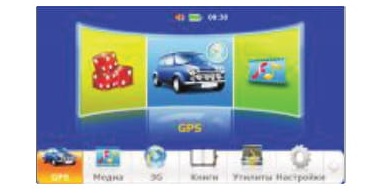

После включения навигатора загружается основное меню, которое выглядит следующим образом.







Название

раздела

Описание

GPS

Запуск навигационной программы

Медиа

Запуск программ воспроизведения фото, видео, музыкальных файлов, а также flash роликов

3G

Включение SIM-карты, подключение к Интернету, совершение звонков, отправка и прием SMS

Книги

Запуск программы чтения файлов

Утилиты

Открытие окна с утилитами: программой «Калькулятор», программой для просмотра информации о спутниках, программой для выхода в Рабочий стол Win СЕ.

Настройки

Открытие окна настроек навигатора

Игры

Открытие окна со списком игр

Ниже каждый из разделов описан подробно





2.1 Навигация

Для запуска навигационной программы нажмите кнопку «Навигация». Навигационная программа уже установлена на Вашем устройстве. В данной модели также предусмотрена возможность запуска второй навигационной программы, записанной на SD карту.

Для более подробной информации о навигационной программе обратитесь к инструкции, входящей в комплектацию устройства.

2.1.1 Использование другой навигационной программы

1. Вставьте флеш-карту с программой навигации в устройство либо загрузите программу во внутреннюю память устройства.

2. Выберите в меню навигатора «Настройки» - «Путь GPS».

3. Укажите путь новой навигационной программы.

4. Нажмите кнопку «Путь GPS». Подтвердите выбор.

5. Закройте окно.









































Громкость

Настройка громкости динамика

Включение / выключение звука при нажатии любой иконки Выбор мелодии звучащей при загрузке навигатора. При выборе «Настроить звук» Вы можете установить любую мелодию на свой выбор.

Время

Настройка текущей даты, времени, выбор часового пояса

Календарь

Настройка текущей даты

-                      сохранить изменения

-                      выход из программы

О программе

Информация о версии прошивки, версии операционной системы, индивидуального номера устройства (UUID), номера операционной системы, размеров оперативной памяти устройства, флеш памяти устройства и T-flash карты.

Калибровка

Программа калибровки сенсоров экрана. Запустите программу и следуйте инструкциям, высвечивающимся на экране.

Заводские

установки

Загрузка первоначальных заводских установок устройства.

Обновить экран загрузки

Мы предоставляем Вам возможность обновить изображение, появляющееся при загрузке навигатора. Для этого:

1.                   Вставьте флеш-карту с файлом логотипа и запустите программу обновления.

2.                   В появившемся окне Нажмите кнопку «Обновить», чтобы обновить список файлов на флеш карте. В окне сообщений появится надпись «Имеется файл обновления»

3.                   Нажмите кнопку «Запуск» для обновления картинки Внимание: нрн обновлении соблюдайте следующие условия:

-                      навигатор должен быть заряжен полностью

нет других программ выполняющихся одновременно (музыкальны плеер и пр.)

-                      изображение должно быть сохранено на флеш карте в файл «logo.bmp», размер изображения 800*480 точек, глубина цвета 24 бита.

Путь GPS

Выбор пути вызова навигационной программы. По умолчанию установлен путь на программу «Навител Навигатор», установленную на внутреннюю память устройства.

USB

Выбора режима работы навигатора, подключенного к компьютеру при помощи USB кабеля. Вы можете выбрать два режима работы: Mass storage, когда навигатор распознается в системе как съемный диск, и MS ActiveSync. Утилита ActiveSync доступна для скачивания на сайте www.microsoft.ru



































2.10.6 Повторный набор номера

Нажмите “набрать еще раз" для повторного вызова абонента.

2.10.6 WinWap

Нажмите, чтобы запустить программу WinWap. WinWap - браузер для просмотра WAP-страниц на мобильных устройствах.

2.10.7 IE

Нажмите, чтобы запустить программу Internet Explorer, предназначенную для просмотра стандартных html страниц на компьюетрах и мобильных устройствах.



III. ПРОБЛЕМЫ И ИХ РЕШЕНИЯ

Ниже указаны наиболее часто случающиеся проблемы в работе навигатора. Если Ваша неисправность не присутствует в списке, обратитесь в сервисный центр поставщика.

При наличии проблем связанных с работой навигационной программы,либо при желании обновить карты Вы должны обратиться в Центр Поддержки компании «Навител» по адресу, указанному в инструкции по программе «Навител Навигатор».

Проблема

Причина

Решение

Навигатор не загружается

Низкий заряд аккумулятора

Зарядите аккумулятор

Сбой в работе системы

Перезагрузите навигатор нажатием кнопки RESET

Внезапное отключение навигатора

Низкий заряд аккумулятора

Зарядите аккумулятор

Слабое изображение дисплея

В настройках указано слабое освещение дисплея

Настройте уровень засветки на более высокий уровень

Экран переведен в режим

энергопотребления

Нажмите в любую точку экрана для выхода из режима энергопотребления

Некорректная работа сенсорного экрана

Экран не калиброван

Прокалибруйте экран

Нет звука

Низкая громкость

Включите громкость

Плохой контакт наушников

Подключите наушники

Нет соединения с компьютером.

Неправильное подключение usb кабеля

Переподключите USB кабель

Нет сигнала от GPS спутников

Плохой GPS сигнал

Подождите около 3 минут для того, чтобы навигатор нашел спутники.





























///////////////////////////////////////
