Ствол пожарный ручной РС-50А. Паспорт РС-50А-00-00РЭ

Настоящее руководство по эксплуатации распространяется на стволы пожарные ручные (далее по тексту стволы) РС-50А. выпускаемые на ОАО «Арзамасский завод «Легмашк.

Стволы рассчитаны для работы на воде (кроме морской), водном растворе псносмачиватсля в районах с умеренным и холодным климатом, категории размещения 1 ГОСТ 15150.

Стволы применяются для комплектования внутренних пожарных кранов, установленных в жилых, общественно-административных зданиях и сооружениях и предназначены для формирования и направления сплошной струи воды на очаг пожара.

Данное руководство по эксплуатации является объединенным документом, содержащим, техническое описание, паспорт и технические данные, гарантированные предприятием-изготовителем.

1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 1.1 Стволы изготовлены в соответствии с требованиями технических условий

ТУ4854-013-10661317-00.

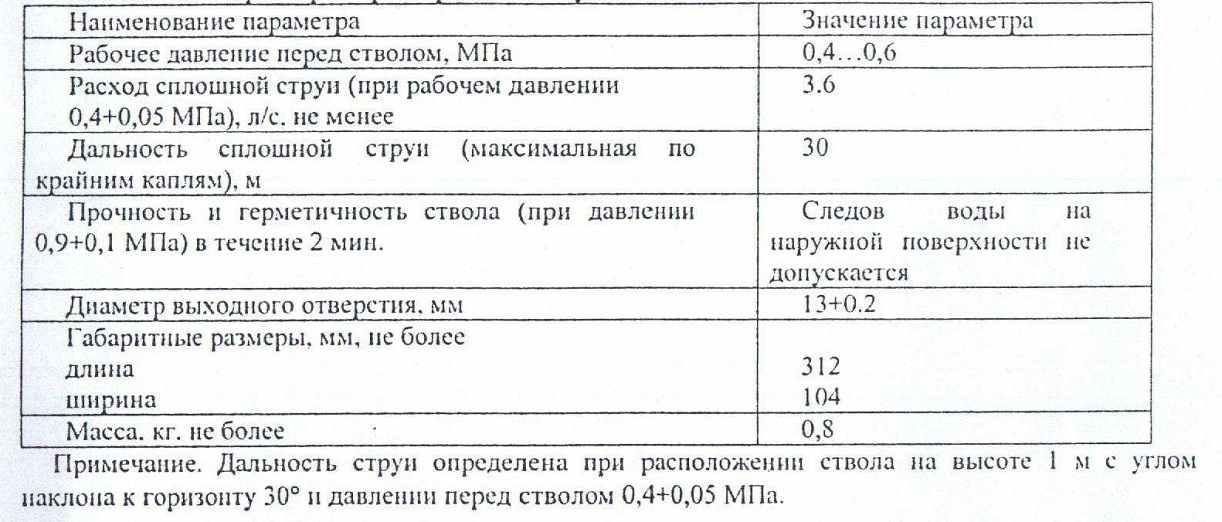

1.2 Основные параметры и размеры стволов указаны в таблице.

2 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

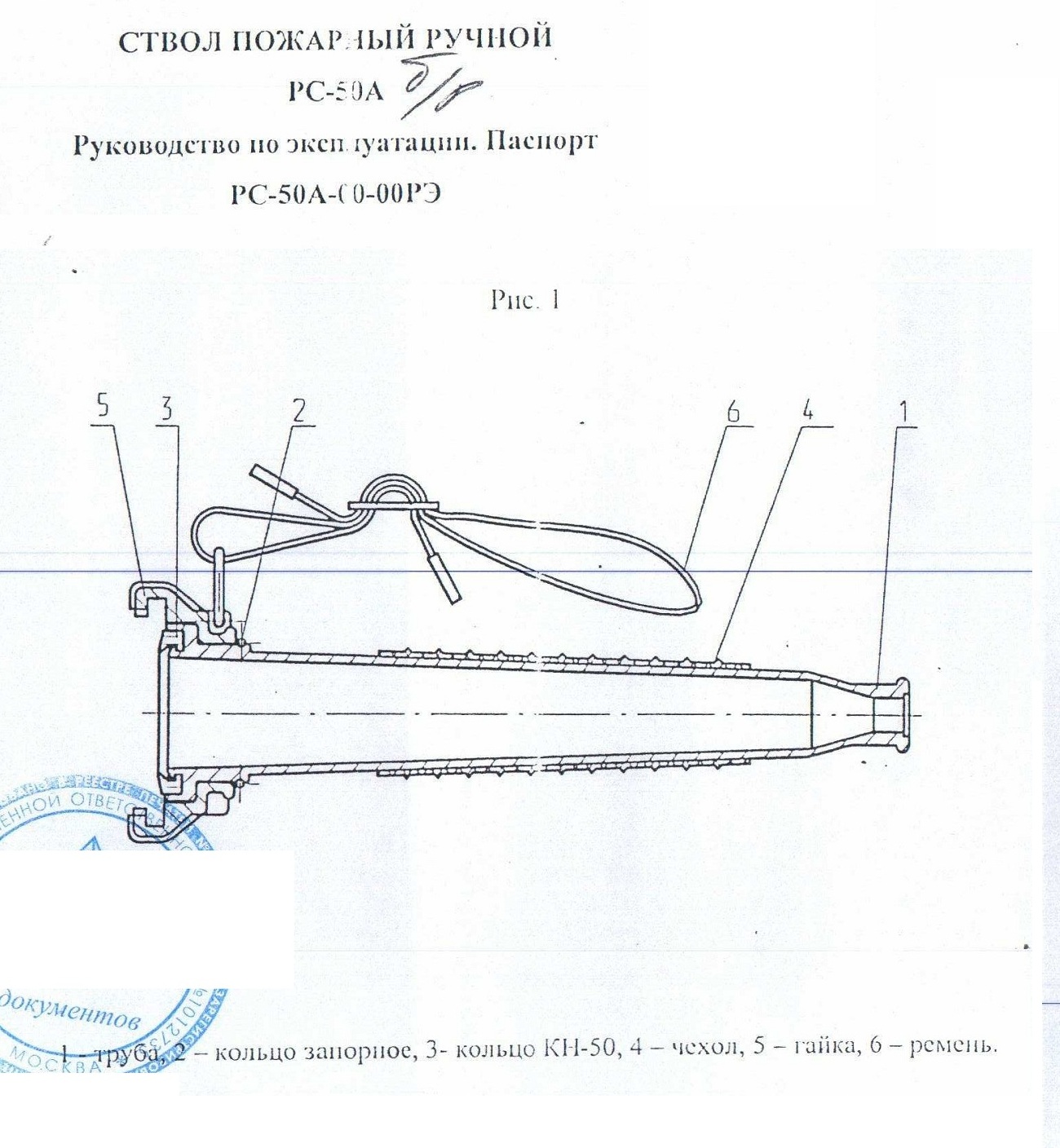

2.1 Внешний вил ствола представлен на рнс.1

2.2 Ствол представляет собой сборную конструкцию, состоящую из изготовленной из алюминиевого сплава трубы 1, соединительной гайки 5, зафиксированной на трубе с помощью кольца запорного 2, термоизолирующего чехла 4,

’ В, гайке 5 установлено уплотнительное кольцо 3 для обеспечения герметичного соединения ствола с головкой пожарного рукава.

Верхнее основание ствола оформлено в виде цилиндрического насадка, который дает возможность формировать сплошную струю воды.

2.3 Для удобства переноса ствол снабжен, закрепленным на нем. плечевым ремнем 6.

2.4 Принцип работы заключается в истечении из насадка ствола сплошной струи воды, подаваемой но рукавной линии под давлением 0,4...0,6 МПа и направлении ее на очаг пожара.

3 КОМПЛЕКТНОСТЬ

3.1. Каждая партия стволов в одной упаковочной таре сопровождается одним руководством по эксплуатации РС-50А-00-00 РЭ.

4 УПАКОВКА.

4.1 Стволы упаковываются в ящики по ГОСТ 2991 или ГОСТ 9142.

Допускается использовать другую упаковку, обеспечивающую сохранность стволов при транспортировании и хранении.

4.2 Масса брутто с упакованными стволами не должна превышать 50 кг.

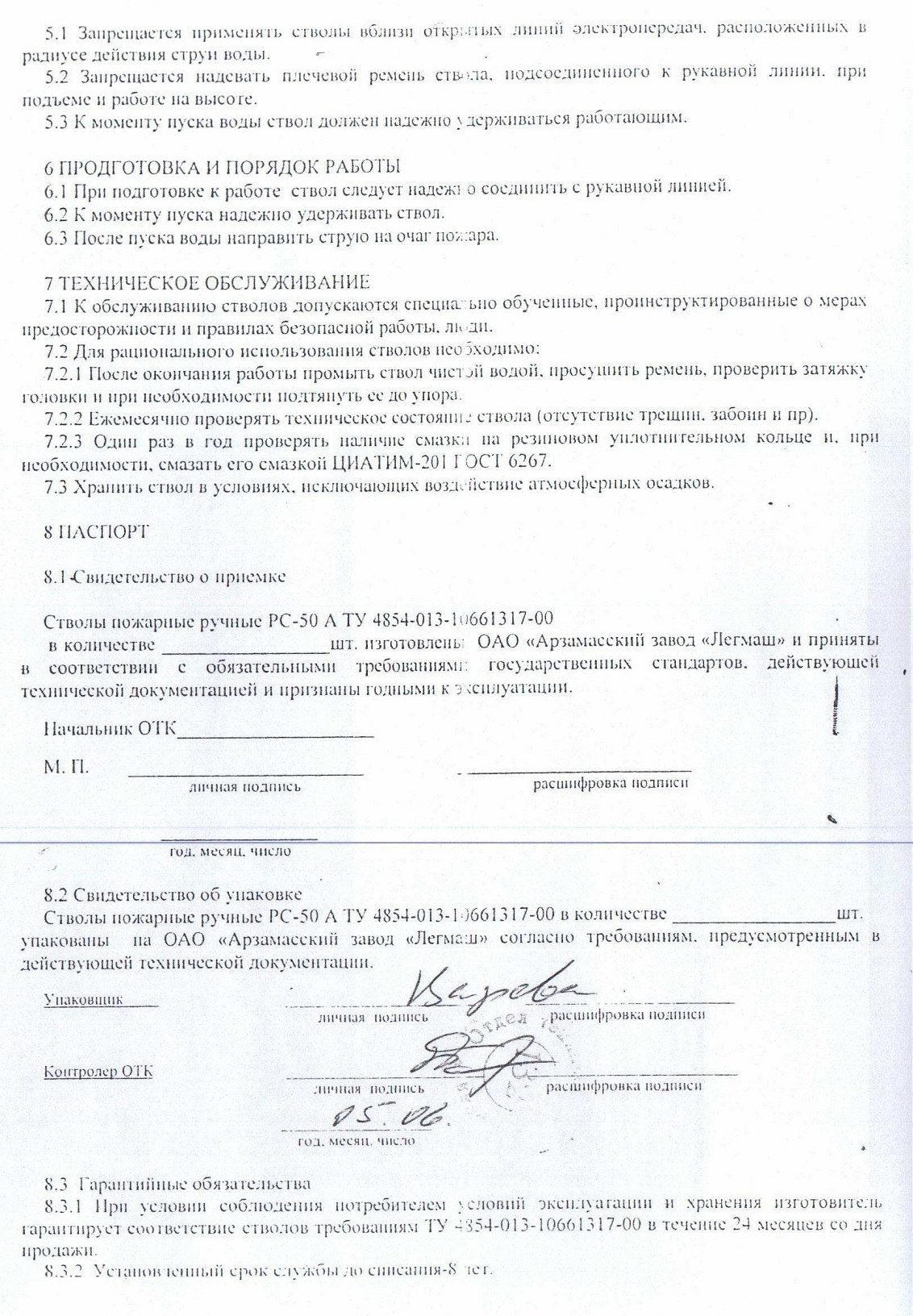

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

///////////////////////////////////////
