ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ИП 212-ЗСУ. ПАСПОРТ ЦФСК 425.231.000 ПС

3.11. Ток, потребляемый извещателем при питании его напряжением обратной полярности, не более

5мкА.

3.12. Масса извещателя с розеткой не более 0,35 кг.

3.13. Габаритные размеры извещателя с розеткой, не более Ø105х70 мм.

3.14. Извещатель устойчиво работает в условиях климатических воздействий:

температура от минус 40 до плюс 60°С; относительная влажность воздуха до 98% при температуре 35°С

без конденсации влаги на конструктивных элементах извещателя; воздушный поток со скоростью до

10м/с.

3.15. Норма средней наработки извещателя на отказ с учетом технологического обслуживания 60 000 ч.

3.16. Средний срок службы извещателя не менее 10 лет.

4. КОМПЛЕКТ ПОСТАВКИ

4.1. Комплект поставки извещателя должен соответствовать табл. 4.1.

Таблица 4.1

Обозначение документа

Наименование и условное обозначение

Примечание

ЦФСК 425.231.000

Извещатель пожарный ИП 212-ЗСУ (с розеткой)

Отгрузочная партия

Винт М3*8.36.016

ГОСТ 1491-82

Гайка М3.5.016

Комплект монтажных частей

На один извещатель

ГОСТ 5916-80

Шайба ИРСЭ

745232.000

На отгрузочную партию

ЦФСК 425.231.000 ПС

Паспорт

или на каждые 20 шт.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. По способу защиты от поражения электрическим током извещатель относится к III классу по ГОСТ

12.2.007.0-75. Электрическое питание извещателя осуществляется низковольтным напряжением до 28 В

постоянного тока, и при работе с ним отсутствует опасность поражения электрическим током.

5.2. При установке, замене и снятии извещателей необходимо соблюдать правила работ на высоте.

6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗВЕЩАТЕЛЯ

6.1. Извещатель представляет собой автоматическое оптикоэлектронное устройство, осуществляющее

сигнализацию о появлении дыма в месте его установки путем уменьшения внутреннего сопротивления в

прямом направлении протекания тока.

6.2. Конструкция извещателя

6.2.1. Извещатель состоит из корпуса и крышки, соединенных с помощью защёлок. На лицевой

поверхности извещателя расположен оптический индикатор срабатывания.

6.2.2. Корпус извещателя, представляет собой чашку, выполненную из ударопрочной пластмассы, со

щелевыми концентрическими отверстиями для проникновения дыма к оптическому узлу. Проверка

срабатывания извещателя осуществляется путем введения в чувствительную область оптического узла

через резиновую втулку, расположенную в центре лицевой поверхности извещателя, стержня,

имитирующего появление дыма.

6.2.3. Извещатель посредством четырехконтактного разъема соединяется с розеткой, устанавливаемой на

стене или потолке. Разъемное соединение извещателя с розеткой обеспечивает удобство установки,

монтажа и обслуживания извещателя.

6.2.4. На крышке извещателя расположены четыре контакта, соединенные с печатной платой,

расположенной с другой стороны крышки. На печатной плате расположены оптический узел и элементы

электрической схемы.

6.3. Принцип работы извещателя.

6.3.1. Принцип работы извещателя основан на сравнении электрического сигнала, пропорционального

оптической плотности окружающей среды, с пороговым значением, формируемым схемой извещателя.

3

6.3.2. Структурная схема извещателя приведена на рис.

6.1. Светодиод оптической системы

вырабатывает световые импульсы, причем при отсутствии дыма на фотоприемник попадает

незначительное количество световой энергии и усиленный сигнал фотоприемника оказывается

значительно ниже порогового значения. Схема при этом вырабатывает сигнал низкого уровня,

поддерживающий выходной ключ в закрытом состоянии.

При появлении дыма в оптической камере импульсы инфракрасного излучения, отражаясь от дымовых

частиц, попадают на фотоприемник, усиленный сигнал которого сравнивается с пороговым уровнем, и,

если превышение над порогом повторяется пять раз подряд, схема регистрирует состояние "Пожар".

При этом схема вырабатывает сигнал, поступающий на выходной ключ, который уменьшает выходное

сопротивление извещателя до величины не более 450 Ом при токе 20 мА, что является сигналом

срабатывания для приемно-контрольного прибора.

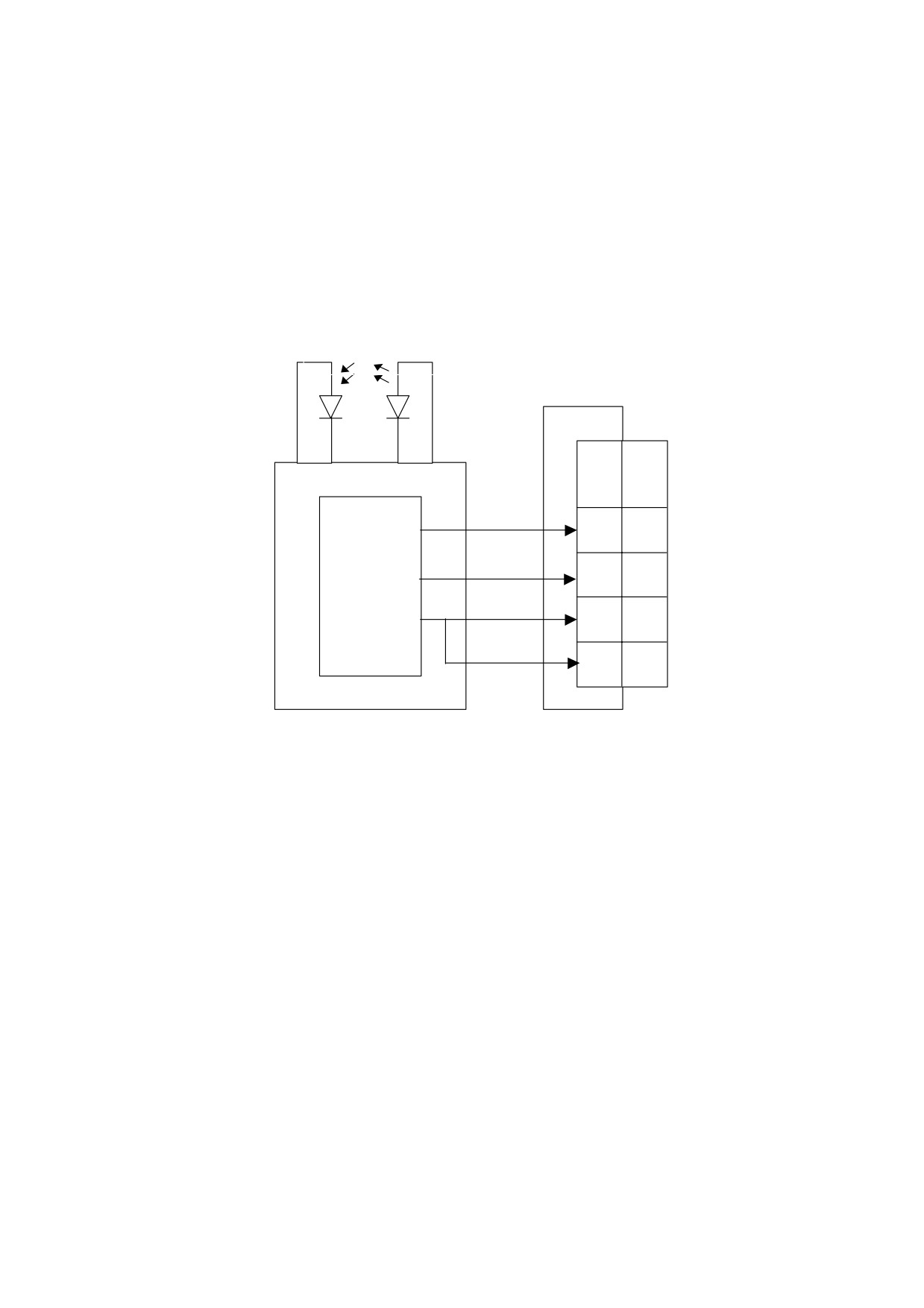

Структурная схема извещателя

Оптическая система

Розетка

Кон-

цепь

так-

ты

1

ВУОС

Усилитель

1

и

логическая

2

схема

+20В

2

3

общий

3

4

общий

4

Рис. 6 1

Ток, протекающий через открытый выходной ключ, обеспечивает свечение оптического индикатора

извещателя, а также выносного устройства оптической сигнализации

(ВУОС), подключаемый к

контактам 1 и 4 розетки.

Возврат извещателя в дежурный режим после срабатывания (сброс) осуществляется путем снятия с

извещателя питания на время, не менее 3 с. Короткозамкнутые контакты 3 и 4 извещателя обеспечивают

возможность формирования в шлейфе приемно-контрольного прибора режима "Обрыв" при изъятии

извещателя из розетки.

7. РАЗМЕЩЕНИЕ И МОНТАЖ ИЗВЕЩАТЕЛЯ

7.1. Размещение и монтаж извещателей на объекте контроля должны производиться по заранее

разработанному проекту, в котором должны быть учтены требования СНИП 2.04.09-84 и рекомендации

настоящего паспорта.

7.2. При получении извещателей необходимо проверить комплектность согласно паспорту и

упаковочной ведомости, дату изготовления, наличие знаков сертификации в системах ГОСТ Р и

пожарной безопасности, убедиться в сохранности пломб и в отсутствии видимых механических

повреждений (трещин, сколов, вмятин).

Если извещатели перед вскрытием упаковки находились в условиях отрицательных температур,

произвести их выдержку в течение не менее 4 ч при температуре помещения.

7.3. Не рекомендуется устанавливать извещатели в местах, где возможно выделение газов, паров и

аэрозолей, способных вызвать коррозию.

7.4. Извещатели подключаются к пультам пожарной сигнализации при помощи двухпроводного шлейфа

с сечением проводов от 0,2 до 1,5 мм².

4

7.5. Примеры схем подключения извещателей ИП 212-3СУ к шлейфам пожарной сигнализации пульта

приведены на рис. 7.1.

7.6. Допускается установка извещателя в панели подвесных потолков (фальшпотолков) в соответствии с

прилагаемым эскизом рис 7.2. При этом контролируемая площадь под извещателем соответствует

значениям, приведенным в НПБ 88-2000.

Крепление извещателя в подвесной потолок должно осуществляться только с помощью штатного

монтажного устройства завода-изготовителя ЦФСК 425921.000.

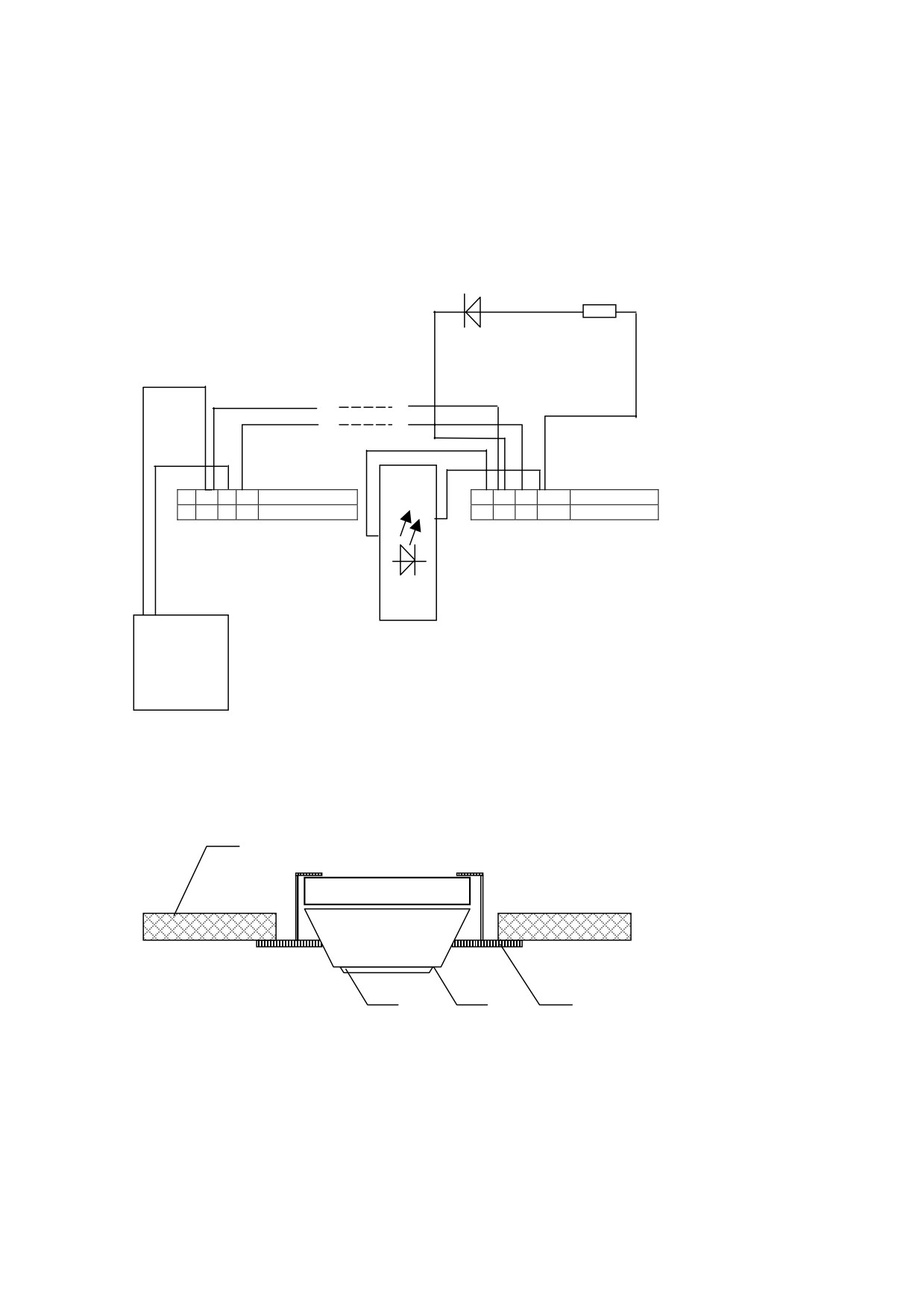

Схема включения извещателей в шлейф пульта

VD ок

R ок

ВУОС

1

2

3

4

розетка

1

2

3

4

розетка

1

2

3

4

ИП 212-3СУ

1

2

3

4

ИП 212-3СУ

Ш-

ВУОС- выносное устройство

Ш+

оптической индикации

Rок - оконечный резистор МЛТ-

0,5Вт-1,5 кОм±5%

VDок - оконечный диод типа

ПУЛЬТ

КД521А.

Максимальное количество

извещателей, подключаемых к

шлейфу, 50 шт.

Рис. 7.1

3

2

1

4

Где:

1 - извещатель пожарный дымовой;

2 -дымозаход;

3 - подвесной потолок;

4 - монтажное устройство.

Рис. 7.2. Способ размещения пожарных извещателей врезанных в подвесной потолок

5

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

8.1. При обслуживании системы пожарной сигнализации регулярно, не реже одного раза в шесть

месяцев, продуть извещатели воздухом в течение 1 мин со всех сторон оптической системы, используя

для этой цели пылесос либо иной компрессор с давлением 0,5-2 кг/см². После этого проверить работу

извещателей в системе пожарной сигнализации для чего:

ввести стержень Ø

1-2 мм в центр технологического отверстия, предназначенного для проверки

работоспособности извещателя;

проконтролировать срабатывание извещателя по включению его светодиодного индикатора и по приему

сигнала “Пожар” приемным устройством.

8.2. Очистка оптической системы извещателя и ремонт со вскрытием пломб может осуществляться

специализированными организациями при условии приобретения специального стендового

оборудования и методик завода-изготовителя.

9. УПАКОВКА

9.1. Упаковка извещателей в количестве до 100 шт. в единице тары выполняется в соответствии с

чертежами предприятия-изготовителя и должно соответствовать типу III-I по ГОСТ 2991-85 или типу III

по ГОСТ 5959-80 для обеспечения возможности транспортирования в крытом вагоне малотоннажными

отправками.

9.2. Извещатель подвергается консервации в соответствии с требованиями ГОСТ 9.014-78. Извещатель

относится к группе III-I, вариант упаковки извещателя ВУ-5, вариант временной противокоррозионной

защиты ВЗ-10.

Срок защиты извещателя без переконсервации не менее трех лет.

9.3. В ящик с извещателями укладываются техническое описание и инструкция по эксплуатации на

отгрузочную партию или на каждые 20 извещателей, а также комплекты монтажных частей по

количеству извещателей в упаковке.

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

10.1. Перечень простейших, наиболее часто встречающихся или возможных неисправностей и способы

их устранения приведены в таблице 10.1.

Таблица 10.1

Наименование

Способы устранения

Вероятная причина неисправности

неисправности

неисправности

Извещатель

В зоне оптического узла находится пыль

Очистить извещатель от пыли

срабатывает при

продувкой воздухом

отсутствии дыма

Извещатель не

1. Извещатель не сочленяется с розеткой

1. Выправить контакты розетки

срабатывает при

2. Разорвана цепь между контактами 3 и 4

воздействии стержнем

2. Выправить контакты розетки

пробником

11. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

11.1. Извещатель хранить в упаковке в закрытых помещениях при температуре от плюс 40 до минус

50°С, влажности 80% при 15°С в положении, определяемом знаком "Верх". Срок хранения извещателя

без переконсервации 3 года.

11.2. Извещатель транспортируется железнодорожным, автомобильным, речным и морским транспортом

при температуре от плюс 50 до минус 50°С, влажности 80% при 15°С.

11.3. Расстановка и крепление ящиков с извещателями в транспортных средствах должны обеспечивать

их устойчивое положение, исключать возможность смещения и удары их друг о друга, а также о стенки

транспортных средств. При транспортировке и складировании коробки с продукцией необходимо

складывать в стопки не более 10 штук в каждой.

6

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВКЕ

Извещатели пожарные ИП 212-ЗСУ, заводские номера:

в количестве

_________________ шт.

соответствуют техническим условиям ТУ 4371-001-27456886-97 и признаны годными для эксплуатации.

Дата выпуска _________________

Представитель ОТК ____________

Подпись или оттиск личного клейма

Представитель цеха ____________

Подпись или оттиск личного клейма

Дата упаковывания _________________

Упаковывание произвел ______________

Изделие после упаковывания принял __________

подпись

МП

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

13.1. Гарантийный срок эксплуатации извещателя устанавливается 18 месяцев со дня ввода его в

эксплуатацию, но не более 24 месяцев со дня изготовления.

13.2. Безвозмездный ремонт или замена извещателя в течение гарантийного срока эксплуатации

производится предприятием-изготовителем при условии соблюдения потребителем правил

эксплуатации, транспортирования и хранения.

13.3. В случае устранения неисправностей в извещателе по рекламации гарантийный срок продлевается

на время, в течение которого извещатель не использовали из-за обнаруженных неисправностей.
