ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ИП212-5М3 "ДИП-3М3". Руководство по эксплуатации БКЛА.425151.002-01 РЭ

Настоящее руководство по эксплуатации представляет объединенный документ, содер-

жащий сведения о конструкции, принципе действия, характеристиках извещателя пожарного

ИП212-5М3 "ДИП-3М3", необходимые для правильной его эксплуатации, транспортирования,

хранения и обслуживания, сведения о сертификации, а также сведения, удостоверяющие га-

рантии изготовителя.

1 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

1.1 Назначение изделия

1.1.1 Извещатель пожарный ИП212-5М3 "ДИП-3М3" (далее по тексту - извещатель)

предназначен для обнаружения загораний, сопровождающихся появлением дыма, в помеще-

ниях различных зданий и сооружений.

1.1.2 Извещатель применяется в системах пожарной сигнализации, обеспечивающих

формирование извещения "Пожар" при срабатывании в шлейфе пожарной сигнализации одно-

го извещателя.

1.1.3 Извещатель применяется для обнаружения загораний на АЭС в зонах размещения

2.1; 2.2; 2.3 по ГОСТ 29075-91.

По влиянию на безопасность извещатель относится к 3Н, 4Н классам безопасности по

ОПБ-88/97 "Общие положения обеспечения безопасности атомных станций".

1.1.4 Извещатель рассчитан на непрерывную круглосуточную работу.

1.1.5 Вид климатического исполнения извещателя - УХЛ3.1^** по ГОСТ 15150-69 (экс-

плуатация при температуре окружающего воздуха от минус 30 °С до плюс 60 °С, относительной

влажности воздуха 93 % при температуре 40 °С).

1.1.6 Номинальные рабочие значения механических воздействующих факторов − по

ГОСТ 30631-99 для группы механического исполнения М42 (синусоидальная вибрация в диа-

пазоне частот от 0,5 до 100 Гц с максимальной амплитудой смещения 0,5 g, одиночные удары

с пиковым ударным ускорением 7 g, длительностью 2-20 мс).

1.1.7 Извещатель имеет степень защиты оболочки IP40 по ГОСТ 14254-96.

1.1.8 По устойчивости к гамма-излучению извещатель соответствует 3, 4, 5, 6 группам

по размещению по ОТТ 08042462 "Приборы и средства автоматизации для атомных станций.

Общие технические требования".

1.1.9 Извещатель относится ко II категории сейсмостойкости по НП-031-01

"Нормы проектирования сейсмостойких атомных станций".

1.1.10 По принципу действия извещатель относится к точечным оптическим дымовым

пожарным извещателям, реагирующим на продукты горения, способные рассеивать инфра-

красное излучение.

1.1.11 По виду выходного сигнала извещатель относится к типу пожарных извещателей с

дискретным выходным сигналом. Выходной сигнал срабатывания извещателя формируется в виде

скачкообразного увеличения тока потребления от внешнего источника питания, обусловленного

уменьшением внутреннего сопротивления извещателя до величины не более 500 Ом.

1.1.12 По основным техническим параметрам и характеристикам извещатель соответст-

вует нормам пожарной безопасности НПБ 65-97 "Извещатели пожарные дымовые оптико-

электронные. Общие технические требования. Методы испытаний".

1.1.13 Извещатель сохраняет работоспособность при воздействии фоновой освещенно-

сти от искусственного и (или) естественного освещения величиной не менее 12 000 лк.

1.1.14 Извещатель сохраняет работоспособность при воздействии воздушных потоков

со скоростью не более 10 м.с−1.

1.1.15 Извещатель устойчив к помехам, соответствующим условиям применения в

жилых, коммерческих и производственных зонах с малым энергопотреблением, при этом

извещатель обеспечивает качество функционирования и соответствует требованиям НПБ

57-97* "Приборы и аппаратура автоматических установок пожаротушения и пожарной сиг-

нализации. Помехоустойчивость и помехоэмиссия. Общие технические требования. Мето-

ды испытаний" со степенью жесткости 2.

1.1.16 Квазипиковые значения напряженности поля радиопомех от извещателя в

полосе частот (30 - 230) МГц не превышают 30 дБ, в полосе частот (230 - 1000) МГц - 37 дБ.

1.1.17 Извещатель соответствует требованиям ГОСТ Р 50898-96 по чувствительности к

дымам различной природы.

1.1.18 Извещатель состоит из блока извещателя и розетки. По заявке потребителей мо-

жет поставляться только блок извещателя.

Для установки и отсоединения блока извещателя от розетки и для проверки работоспо-

собности извещателя по отдельной заявке потребителя поставляется съемник еУ6.894.007.

1.1.19 Извещатель сертифицирован органом по сертификации "СИСТЕМ-ТЕСТ"

ГУ "ЦСА ОПС" ГУВО МВД России № ССПБ. RU. ОП.066, имеет сертификат пожарной безо-

пасности № ССПБ.RU.ОП066.В00869 со сроком действия до 13.07.2011 г., добровольно серти-

фицирован в системе ГОСТ Р органом по сертификации ГУ "ЦСА ОПС" ГУВО МВД России

№ РОСС RU. 0001.11ОС03, имеет сертификат соответствия № РОСС RU.ОС03.Н00882 со сроком

действия по 13.07.2011 г. и добровольно сертифицирован в системе ОИТ органом по сертификации

"Безопасность" РОСС RU.0001.01АЭ00.77.30.0002, имеет сертификат соответствия

№ РОСС RU.0001.01АЭ00.40.10.0279 со сроком действия с 30.04.2007 г. по 30.04.2010 г.

Примечание - В соответствии с "Порядком проведения сертификации продукции в РФ"

при реализации Изготовителем продукции в течение срока действия сертификатов, сертификаты

действительны при поставке, продаже, монтаже, эксплуатации, хранении и т.п. в течение всего

срока службы извещателя, указанного в данном руководстве по эксплуатации.

Пример обозначения извещателя при заказе:

Извещатель пожарный ИП212-5М3 "ДИП-3М3" БКЛА.425151.002 ТУ

Пример обозначения блока извещателя, поставляемого по отдельной заявке:

Блок извещателя еУ2.402.033.

1.2 Технические характеристики

1.2.1 Питание извещателя осуществляется напряжением 18 (+12;−9) В постоянного тока

с возможными перерывами или переполюсовками напряжения питания длительностью не бо-

лее 0,1 с, следующих с периодом повторения не менее 0,6 с.

1.2.2 Извещатель имеет чувствительность, соответствующую задымленности окру-

жающей среды с оптической плотностью не менее 0,05 дБ/м и не более 0,2 дБ/м.

Типовое значение чувствительности извещателя соответствует оптической плотности

от 0,09 до 0,15 дБ/м.

Значение чувствительности извещателя не зависит от количества срабатываний извеща-

теля и от напряжения питания в диапазоне от 9 до 30 В.

1.2.3 Извещатель при срабатывании формирует электрический сигнал в виде дискрет-

ного увеличения потребляемого тока до величины (25+5) мА.

Ток, потребляемый извещателем в дежурном режиме (в несработавшем состоянии), не

превышает 140 мкА при питании его напряжением положительной полярности и не превыша-

ет 1 мкА при питании его напряжением отрицательной полярности.

1.2.4 Сигнал срабатывания извещателя сохраняется после окончания воздействия про-

дуктов горения. Отключение сигнала срабатывания осуществляется путем отключения напря-

жения питания извещателя на время не менее 2 с.

1.2.5 Извещатель имеет встроенную оптическую индикацию срабатывания красного

цвета и обеспечивает включение ВУОС*, дублирующего оптическую индикацию сработавше-

го состояния извещателя.

1.2.6 Извещатель срабатывает при введении в его контрольное отверстие штыря съем-

ника (ручная проверка работоспособности). Время задержки срабатывания извещателя после

введения штыря не превышает 5 с.

1.2.7 Остаточное напряжение на извещателе в сработавшем состоянии при токе 20 мА

не превышает 8,5 В.

1.2.8 Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА

не превышает 500 Ом.

1.2.9 Минимально-допустимый ток удержания сработавшего состояния извещателя с

подключенным ВУОС − 4 мА, без ВУОС − 2,5 мА.

1.2.10 Минимально-допустимое напряжение удержания сработавшего состояния изве-

щателя не превышает 6 В.

1.2.11 Конструкция извещателя предусматривает крепление блока извещателя в розет-

ке, включенной в шлейф пожарной сигнализации. При отделении блока извещателя от розетки

приемно-контрольный прибор зарегистрирует сигнал "Неисправность".

1.2.12 Габаритные размеры составляют, мм, не более:

− извещателя

∅ 100 х 57

− блока извещателя

∅ 100 х 51

1.2.13 Масса составляет, кг, не более:

− извещателя

0,18

− блока извещателя

0,13

1.2.14 Средняя наработка на отказ извещателя составляет не менее 60000 ч.

1.2.15 Средний срок службы извещателя составляет не менее 10 лет.

* - ВУОС − выносное устройство оптической сигнализации

1.3 Устройство и работа

1.3.1 Принцип действия извещателя основан на способности рассеивать инфракрасное

излучение частицами продуктов горения и конструктивно реализован с помощью оптической

системы, состоящей из оптической камеры со встроенными в нее инфракрасным светодиодом

и фотодиодом.

Геометрия оптической системы устроена таким образом, что доля излучения светодио-

да, попадающая на фотодиод посредством отражения от частиц дыма в пределах оптической

камеры, пропорциональна концентрации продуктов горения.

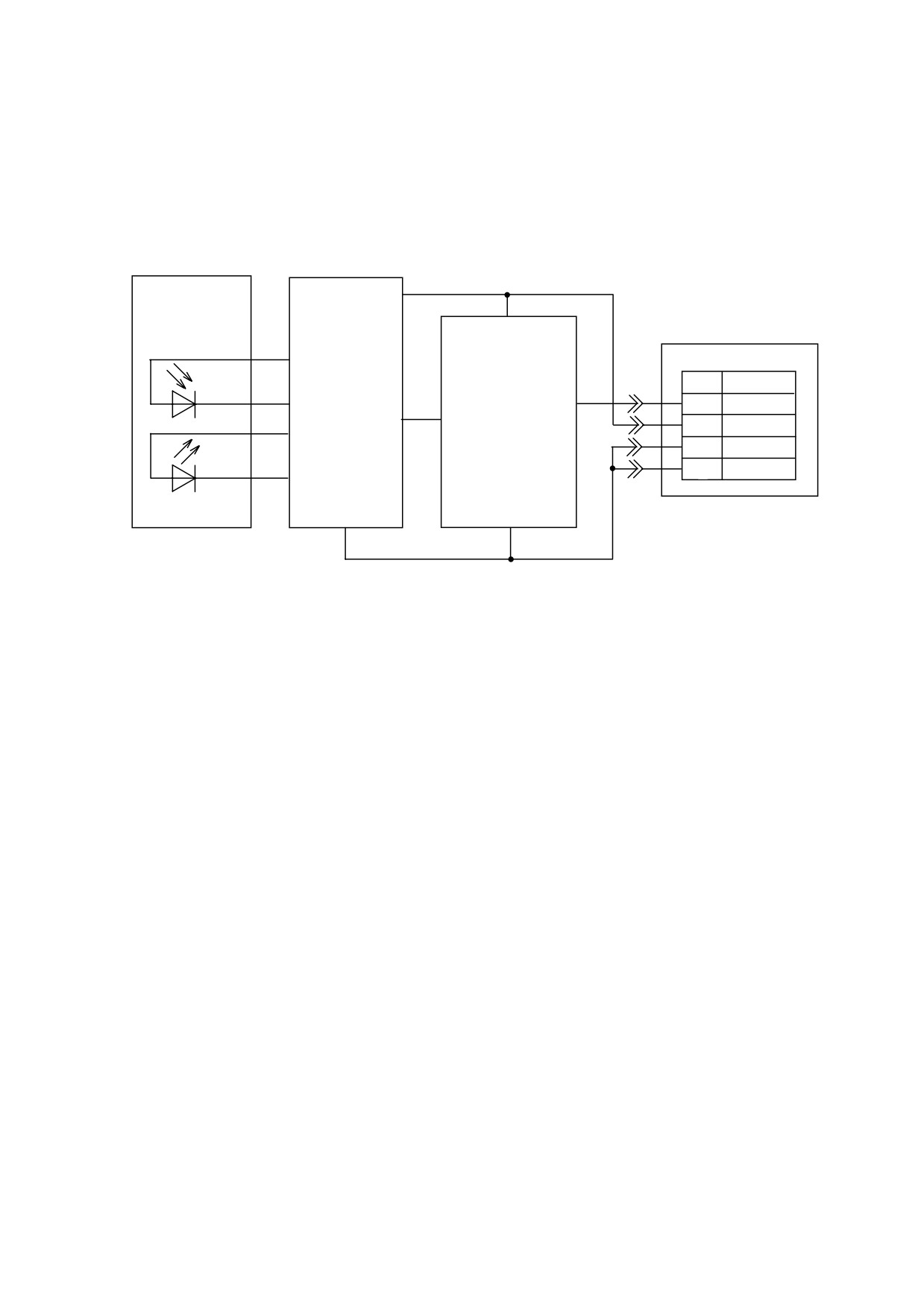

1.3.2 Функциональная схема извещателя приведена на рисунке 1.

Схема извещателя состоит из оптической системы (ОС), микропроцессорной схемы

управления (СУ) и схемы формирования выходного сигнала (ФВ).

Схема СУ периодически включает светодиод системы ОС. Доля излучения светодиода,

отраженная от частиц среды в системе ОС, преобразуется фотодиодом в импульсы напряже-

ния, пропорциональные концентрации рассеивающих частиц среды.

Схема СУ усиливает эти импульсы и сравнивает их амплитуду с установленным при

регулировке извещателя порогом срабатывания. Если амплитуда импульсов превышает порог

срабатывания три раза подряд, схема СУ включает схему ФВ. Извещатель из дежурного

режима переходит в сработавшее состояние.

При этом ток, протекающий через схему ФВ, скачкообразно увеличивается и ограничи-

вается на уровне (25±5) мА. Ток, протекающий через индикатор, не превышает 20 мА.

Извещатель сохраняет сработавшее состояние и после окончания воздействия продук-

тов горения.

Сброс сработавшего состояния производится отключением питания извещателя на вре-

мя не менее 2 с. При этом извещатель переходит в дежурный режим.

Блок извещателя имеет короткозамкнутые контакты 3 и 4, обеспечивающие замыкание

цепи шлейфа сигнализации и возможность приема извещения "Неисправность - обрыв шлей-

фа" приемно-контрольным прибором при изъятии блока извещателя из розетки, включенной в

шлейф прибора.

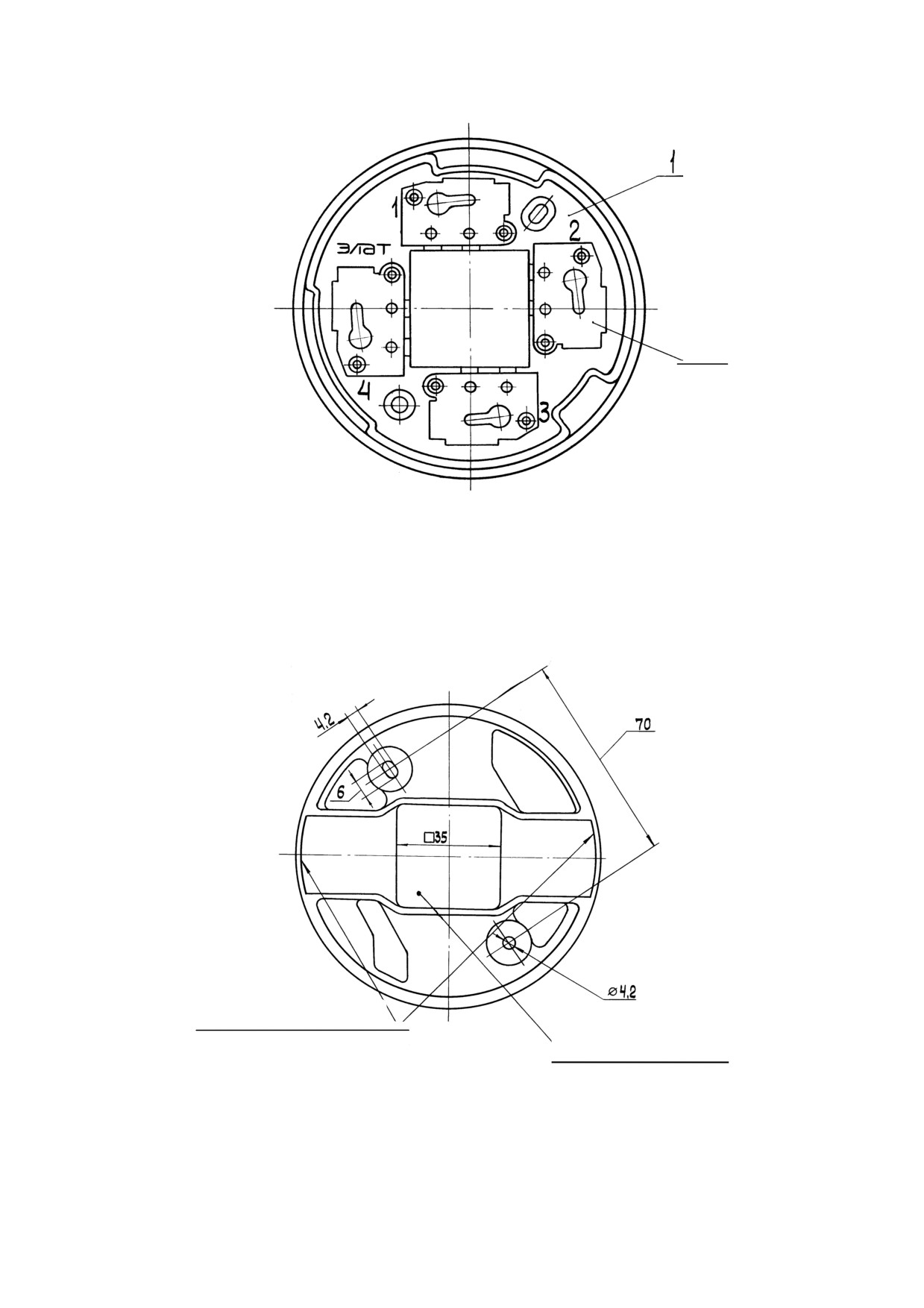

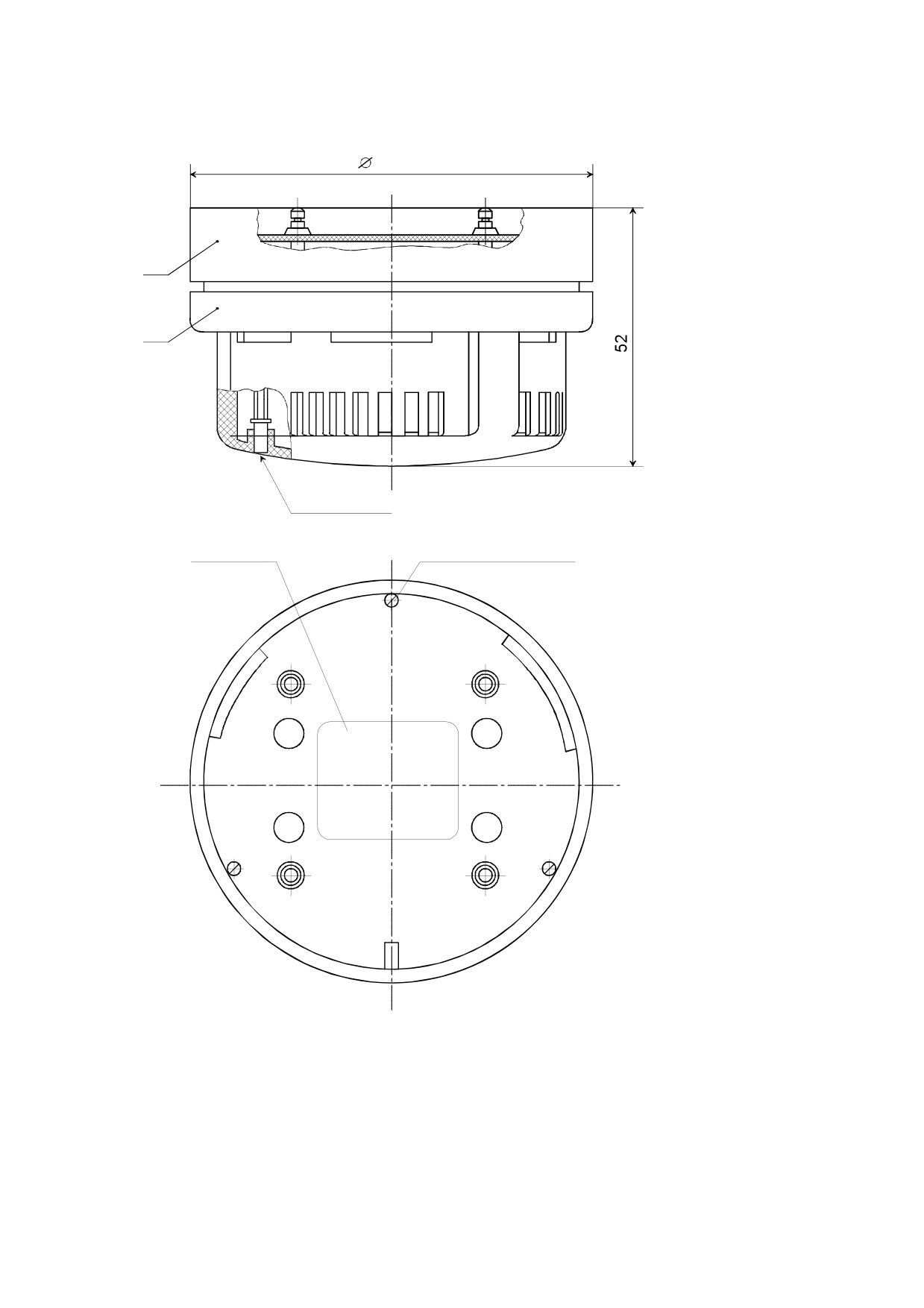

1.3.3 Извещатель состоит из блока извещателя и розетки. Общий вид блока извещателя

приведен на рисунке 2.

Блок извещателя содержит печатную плату с установленными на ней радиоэлементами, оп-

тическим узлом и выходными контактами 1...4. Плата закреплена между пластмассовыми основани-

ем и крышкой тремя винтами. На одном из трех винтов в углублении находится пломба.

Крышка блока извещателя имеет прямоугольные отверстия для захода дыма, закрытые

изнутри металлической сеткой, которая защищает внутренний объем извещателя от твердых

частиц и экранирует схему извещателя.

Розетка состоит из пластмассового корпуса и имеет четыре металлических контакта для

осуществления байонетного соединения с блоком извещателя и для закрепления на них прово-

дов шлейфа.

1.3.4 Для удобства обслуживания извещателя по заявке потребителей поставляется

съемник. Съемник имеет специальный штырь, который при соединении съемника с блоком из-

вещателя входит в отверстие на крышке блока извещателя, что приводит к срабатыванию из-

вещателя.

Съемник, закрепленный на ручке необходимой длины, обеспечивает сочленение и рас-

членение блока извещателя с розеткой, расположенной на удаленном расстоянии.

2 КОМПЛЕКТНОСТЬ

2.1 Составные части изделия, принадлежности, эксплуатационная документация

2.1.1 Извещатели поставляются партией, упакованной в одну упаковку, количество изве-

щателей в партии − двадцать пять штук.

2.1.2 Комплектность извещателей одной упаковки приведена в таблице 1.

Таблица 1 - Комплектность упаковки извещателей

Обозначение

Коли-

Наименование изделия

Примечание

изделия

чество

еУ2.402.032

Извещатель пожарный ИП212-5М3

"ДИП-3М3" в составе:

Блок извещателя еУ2.402.033

Розетка еУ3.649.003

еУ4.075.053

Комплект монтажных частей:

Шайба еУ7.723.011

Винт В.М3-6qх8.36.136 ГОСТ 1491-80

Гайка М3-6Н.32.136 ГОСТ 5927-70

Шайба 3 65Г 136 ГОСТ6402-70

Эксплуатационная документация:

БКЛА.425151.002-01РЭ

Руководство по эксплуатации

еУ4.170.303

Упаковка

2.2 Дополнительные сведения о комплектности

2.2.1 По заявке потребителей извещатели могут поставляться в количестве не кратном

двадцати пяти, при этом количество поставляемой эксплуатационной документации определя-

ется заявкой.

2.2.2 По заявке потребителей могут поставляться только блоки извещателей в любом

количестве. Вариант комплектности блоков извещателей в одной упаковке приведен в таблице 2.

Таблица 2 - Комплектность блоков извещателей в одной упаковке

Обозначение

Коли-

Наименование изделия

Примечание

изделия

чество

еУ2.402.033

Блок извещателя

Эксплуатационная документация:

еУ2.402.033 ЭТ

Этикетка

БКЛА.425151.002-01 РЭ

Руководство по эксплуатации

еУ4.170.303

Упаковка

2.2.3 По заявке потребителей поставляется съемник еУ6.894.007.

3 Использование по назначению

3.1 Эксплуатационные ограничения

3.1.1 Эксплуатационные ограничения при эксплуатации извещателя приведены в таблице 3.

Таблица 3 - Эксплуатационные ограничения

Наименование технической характеристики

Значение

характеристики

Верхнее значение рабочей температуры, °С

Нижнее значение рабочей температуры, °С

минус 30

Максимально допустимая освещенность в месте

12000

установки извещателя, лк

Максимально допустимая скорость воздушного потока в месте установ-

ки извещателя, м.с−1

Максимально допустимая запыленность воздуха

в месте установки извещателя, мг.м−3

Минимальное напряжение питания в шлейфе пожарной сигнализации, В

Максимальное напряжение питания в шлейфе пожарной сигнализации, В

Минимально-допустимое напряжение удержания сработавшего состояния, В

Минимально-допустимый ток удержания сработавшего состояния изве-

щателя:

- с подключенным ВУОС, мА

- без ВУОС, мА

2,5

3.2 Подготовка изделия к использованию

3.2.1 Сведения о безопасности извещателя при использовании его по назначению

3.2.1.1 Извещатель не является источником опасности для людей и для защищаемых

материальных ценностей (в том числе и в аварийных ситуациях).

3.2.1.2 Конструкция и схемные решения извещателя обеспечивают его пожарную безо-

пасность при эксплуатации (в том числе и в аварийных режимах работы).

3.2.1.3 Извещатель по способу защиты человека от поражения электрическим током

удовлетворяет требованиям III класса согласно ГОСТ 12.2. 007.0-75.

3.2.1.4 В извещателе отсутствуют опасные для жизни человека напряжения, но при ре-

монте, проверке, монтаже и эксплуатации необходимо выполнять меры безопасности в соот-

ветствии с "Правилами технической эксплуатации электроустановок потребителей", утвер-

жденными приказом № 6 Минэнерго РФ от 13 января 2003 года.

3.2.1.5 При установке или снятии извещателя необходимо соблюдать правила работ на

высоте.

3.2.2 Объем и последовательность внешнего осмотра извещателя

3.2.2.1 Вскрыть упаковку, проверить комплектность согласно 2.1.

ВНИМАНИЕ: ЕСЛИ ПЕРЕД ВСКРЫТИЕМ УПАКОВКИ ИЗВЕЩАТЕЛИ

НАХОДИЛИСЬ В УСЛОВИЯХ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУР, ВЫДЕРЖАТЬ

ИЗВЕЩАТЕЛИ ПРИ КОМНАТНОЙ ТЕМПЕРАТУРЕ НЕ МЕНЕЕ ЧЕТЫРЕХ ЧАСОВ.

3.2.2.2 Провести внешний осмотр извещателя, убедиться в сохранности пломбы на бло-

ке извещателя, наличии наклейки с указанием даты выпуска извещателя, знака пожарной

безопасности и товарного знака предприятия-изготовителя. Проверить отсутствие видимых

механических повреждений извещателя.

3.2.3 Порядок подключения извещателя к источнику питания при его опробовании

3.2.3.1 Подключить извещатель к источнику постоянного тока с выходным напряжени-

ем (9 − 30) В и током ограничения 50 мА, при этом плюс источника питания подключить к

контакту 2 извещателя, а минус - к контакту 3 или 4. В цепь "Плюс источника питания - кон-

такт 2 извещателя " включить миллиамперметр, обеспечивающий измерение постоянного тока

в диапазоне от 0,1 мкА до 100 мА.

3.2.4 Особенности подготовки изделия к использованию

3.2.4.1 Если до монтажа в систему пожарной сигнализации извещатели хранились более

одного года, то перед проверкой их на работоспособность для стабилизации параметров ра-

диоэлементов схемы провести тренировку напряжением питания, для чего подать напряжение

питания (25+5) В на извещатель на время (20 − 30) с с последующим отключением на такое же

время. Количество циклов тренировки - от семи до десяти.

3.2.5 Указания по опробованию работы изделия

3.2.5.1 Выполнить операции 3.2.3.

3.2.5.2 Включить источник питания и проконтролировать отсутствие самосрабатывания

по отсутствию постоянного свечения светодиода извещателя. Проконтролировать по милли-

амперметру ток дежурного режима не более 140 мкА. Через время не менее 10 с после вклю-

чения питания ввести в контрольное отверстие извещателя стержень съемника и проконтроли-

ровать включение светодиода извещателя через время не более 5 с.

3.2.5.3 Вывести стержень съемника из контрольного отверстия, при этом извещатель

должен сохранять сработавшее состояние. Проконтролировать по миллиамперметру ток

(25+5) мА. Восстановление извещателя для работы в дежурном режиме осуществить путем от-

ключения напряжения питания на время не менее 2 с.

3.2.5.4 Установить на выходе источника питания напряжение 30 В, изменить поляр-

ность подключения источника питания к извещателю. Проконтролировать по миллиампермет-

ру ток не более 1 мкА.

3.2.6 Указания о подключении извещателей в шлейфы пожарной сигнализации

3.2.6.1 Извещатели ИП212-5М3 используются с приемно-контрольными приборами, вы-

пускаемыми предприятием-изготовителем данного извещателя, а также могут использоваться в

системах пожарной сигнализации, выполненных на базе любых отечественных или импортных

пожарных приемно-контрольных приборов, обеспечивающих питание в шлейфе пожарной сигна-

лизации напряжением постоянного тока от 9 до 30 В и формирование извещения "Пожар" при

увеличении тока в шлейфе сигнализации до величины свыше 10 мА, но не более 30 мА.

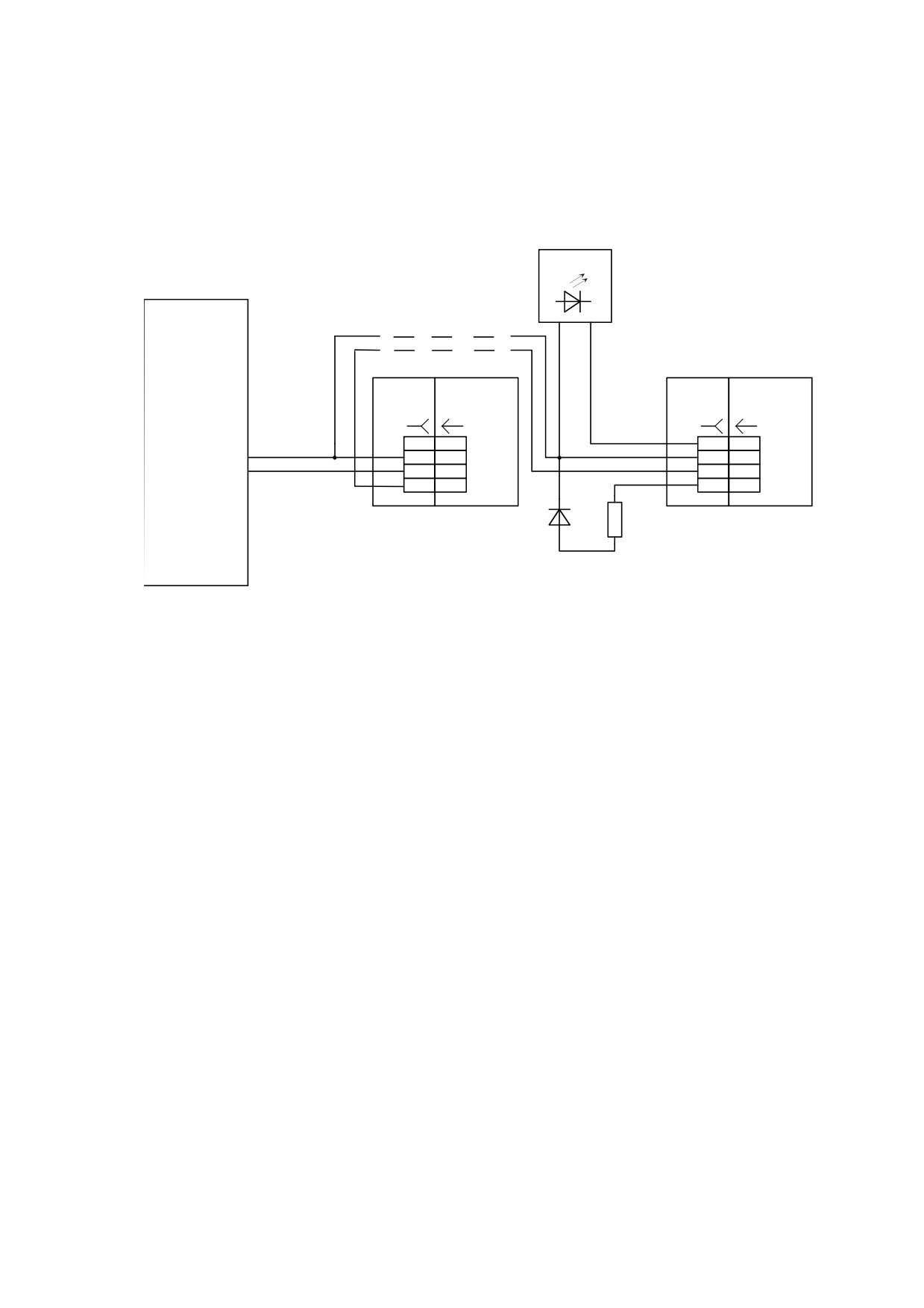

3.2.6.2 Схема включения извещателей в шлейфы пожарной сигнализации приемно-

контрольных приборов, выпускаемых предприятием-изготовителем извещателя приведена на

рисунке 3.

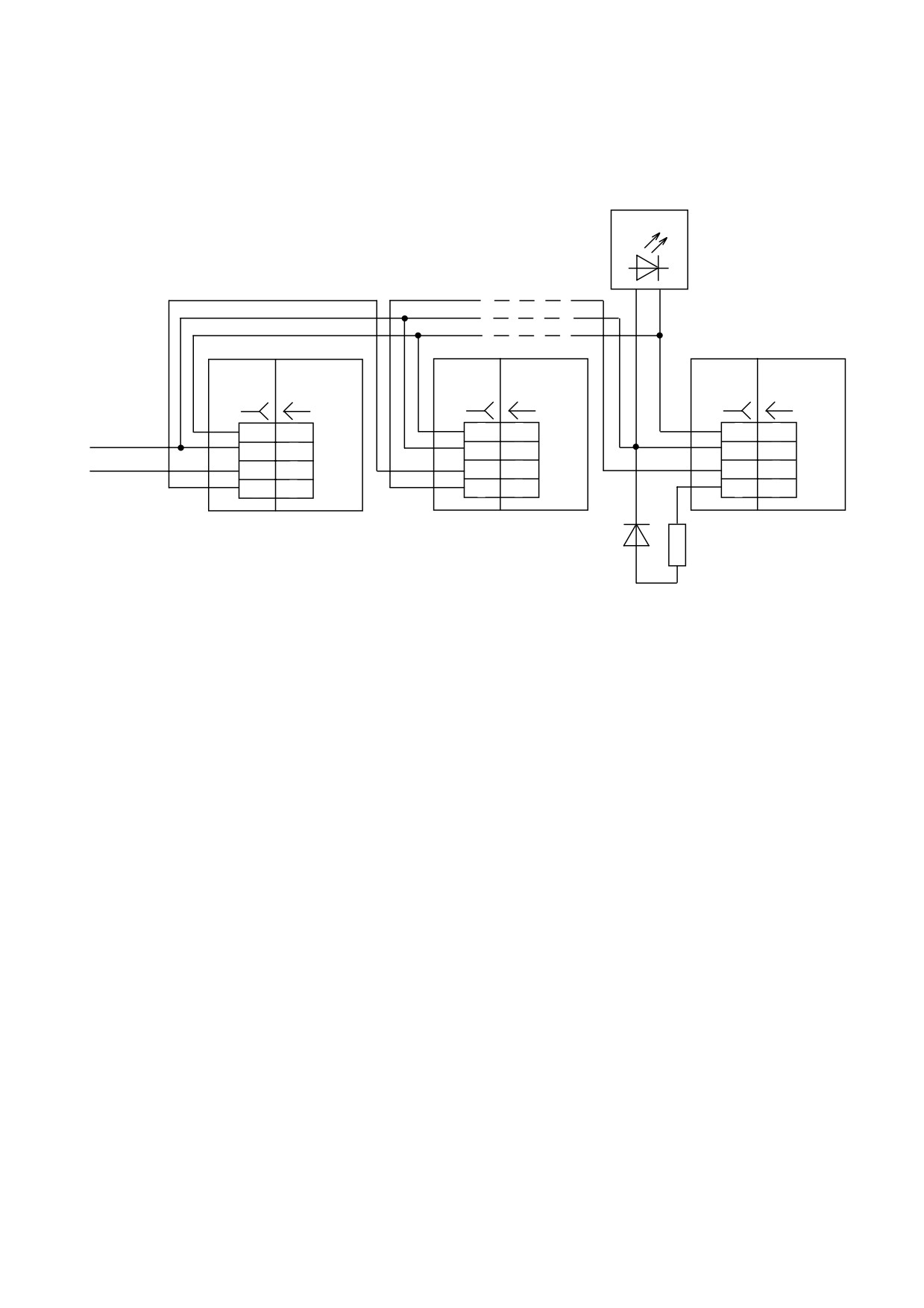

3.2.6.3 Извещатели с датой выпуска после января 2008года могут объединяться в груп-

пу извещателей для подключения к одному ВУОС, что обеспечивает включение индикации

ВУОС при срабатывании любого из объединенных извещателей. Схема включения извещате-

лей в шлейф пожарной сигнализации при подключении группы извещателей к одному ВУОС

приведена на рисунке 3а.

3.2.7 Указания об установке и монтаже извещателя

3.2.7.1 При проектировании размещения извещателя руководствоваться "Строительны-

ми нормами и правилами СНИП 2.04.09-84".

3.2.7.2 При прочих равных условиях выбрать для размещения извещателя место уста-

новки, в котором обеспечивается:

− исключение возможности попадания на корпус и затекания со стороны розетки воды;

− максимальное удобство для установки, проверки и снятия блока извещателя.

3.2.7.3 В месте установки извещателя установить розетки. Перед установкой розетки устано-

вить на ее контакты 2, 3 и 4 квадратные шайбы из комплекта монтажных частей усиком вниз, закре-

пив их с помощью винтов, с подложенными под головку шайбами, и гаек, установленных в паз под

контакты (рисунок 4). Если к извещателю планируется подключить ВУОС, то на контактные пло-

щадки 1 и 2 розетки установить крепежные изделия из комплекта поставки ВУОС.

3.2.7.4 При подводке к розетке проводов открытой проводки удалить тонкую часть

стенки розетки (рисунок 5).

3.2.7.5 Закрепить к поверхности потолка или стены розетку крепежными изделиями

диаметром 4 мм. Длина и тип крепежных изделий выбирается в зависимости от места эксплуа-

тации. Установочные размеры розетки приведены на рисунке 5.

При закреплении розетки учитывать направление, в котором должен визуально (без по-

мех) просматриваться светодиод блока извещателя после установки его в розетку. Ориенти-

ровку светодиода проводить по пазу между 2 и 3 контактами розетки.

3.2.7.6 Провода шлейфа закрепить винтом между контактом розетки и квадратной шай-

бой. Под одну шайбу к контактам розетки можно подсоединять до двух проводов сечением

жилы каждого от 0,2 до 1,5 мм².

3.2.7.7 Соединить блок извещателя с розеткой, установив контакты блока извещателя в

одноименные контакты розетки, и после нажатия на корпус повернуть блок извещателя по ча-

совой стрелке до упора.

3.2.7.8 Установку блока извещателя в розетку и изъятие его из розетки рекомендуется осу-

ществлять с помощью съемника, смонтированного на шесте необходимой длины.

3.3 Использование изделия

3.3.1 После монтажа всей системы пожарной сигнализации проверку ее работоспособ-

ности проводить по технической документации на приемно-контрольный прибор. Перевод из-

вещателя в режим срабатывания производить с помощью съемника.

3.3.2 Перечень возможных неисправностей в процессе использования извещателя по

назначению и рекомендации по их устранению изложены в таблице 4.

Таблица 4 − Перечень возможных неисправностей и рекомендации по их устранению

Наименование возможной

Вероятная

Рекомендации по устра-

неисправности

причина

нению неисправности

Блок извещателя не замыкает цепь

Повреждены контакты

Выправить контакты

между контактами 3 и 4 розетки или

блока извещателя или

не сочленяется с розеткой

розетки

Извещатель срабатывает при

В чувствительной зоне

Очистить извещатель от

отсутствии дыма, извещатель не

оптической системы на-

пыли путем продувки

срабатывает при проверке его

ходится пыль

воздухом

работоспособности

4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1 Общие указания

4.1.1 Техническое обслуживание предусматривает проведение при использовании

извещателя по назначению следующих видов работ:

− очистка от пыли и грязи;

− проверка работоспособности.

4.1.2 Техническое обслуживание проводится не реже одного раза в шесть месяцев, а

также после срабатывания извещателя и после проведения ремонтных работ в помещении, где

установлен извещатель.

4.1.3 Техническое обслуживание извещателей должно осуществляться специалистами

специализированных организаций, прошедшими специальную подготовку, имеющими

соответствующие сертификаты и лицензии.

4.1.4 Блоки извещателя, направляемые на техническое обслуживание должны быть

изъяты из розеток.

4.2 Очистка узлов извещателя

4.2.1 Очистить сетку блока извещателя от пыли и грязи с помощью пылесоса (отсосом

воздуха) в течение одной минуты.

4.2.2 При сильном загрязнении сетки (например, после ремонта помещения, нарушения

сроков осмотров, высокой запыленности воздуха), а также в случае, если после очистки пыле-

сосом по 4.2.1 появляются ложные срабатывания из вещателя, произвести очистку внутри

блока извещателя для чего:

− разобрать блок извещателя, открутив три винта, соединяющих основание и крышку;

− продуть оптическую систему и сетку блока извещателя изнутри сжатым воздухом;

− собрать блок извещателя, соединив основание и крышку тремя винтами.

ВНИМАНИЕ: ПРИ РАЗБОРКЕ И СБОРКЕ БЛОКА ИЗВЕЩАТЕЛЯ СОБЛЮДАТЬ

АККУРАТНОСТЬ ПРИ РАБОТЕ С ВИНТАМИ ВО ИЗБЕЖАНИИ СРЫВА ШЛИЦОВ И

РЕЗЬБЫ В ПЛАСТМАССЕ КРЫШКИ.

4.2.3 Протереть контакты блока извещателя и розетки бязью, смоченной спиртом

(спирт этиловый ректификованный технический ГОСТ 18300-87).

Примечание − Нормы расхода материалов для протирки контактов определяются руко-

водством организации, использующей извещатели, в зависимости от условий эксплуатации,

обслуживания и наличия материалов.

4.2.4 Данные о проведенных с извещателем работах вносятся в таблицу 5.

Таблица 5 − Работы по техническому обслуживанию

Условное обозначение вы-

Дата

Пункт РЭ

Наименование работы

полненной (+) работы или

раздела 4.2

невыполненной (−) работы

4.3 Проверка работоспособности извещателя

4.3.1 Проверка работоспособности извещателя производится путем введения штыря

съемника в контрольное отверстие блока извещателя. У исправного извещателя должен заго-

реться встроенный индикатор, а на приемно-контрольном приборе должно формироваться из-

вещение "Пожар".

ВНИМАНИЕ: ПРИ ТАКОМ МЕТОДЕ ПРОВЕРКИ ИЗВЕЩАТЕЛЕЙ

ПРЕДВАРИТЕЛЬНО НЕОБХОДИМО ОТКЛЮЧИТЬ ОТ ПРИБОРА ПРИЕМНО-

КОНТРОЛЬНОГО ВНЕШНИЕ ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (СИСТЕМЫ

ДЫМОУДАЛЕНИЯ, ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ И Т.Д.).

Другим методом проверки работоспособности извещателей, не требующим отключения

внешних устройств, является режим проверки извещателей с автосбросом, реализованный в

приемно-контрольных приборах ППК-2, ППК-2Б, ППК-2М, ППК-2БМ. В этом режиме дейст-

вия выходных цепей указанных приборов блокируются автоматически.

4.3.2 Записи проверки работоспособности извещателя вносятся в таблицу 6.

Таблица 6 − Проверка работоспособности извещателя

Результаты проверки

Наименование

Дата

Включение

Прием

Дата

Включение

Прием

работы

светодиода

извещения

светодиода

извещения

извещателя

"Пожар"

извещателя

"Пожар"

5 ХРАНЕНИЕ

5.1 Хранение извещателей в упаковке изготовителя должно осуществляться на закры-

тых складах, обеспечивающих защиту от влияния влаги, солнечной радиации, вредных испа-

рений и плесени при температуре от плюс 5 °С до плюс 40 °С, верхнем значении относитель-

ной влажности 80 % при температуре 25 °С.

6 ТРАНСПОРТИРОВАНИЕ

6.1 Транспортирование извещателей в упаковке предприятия-изготовителя

должно

производиться в закрытых транспортных средствах.

6.2 Предельные значения климатических воздействий при транспортировании:

− температура от минус 50 °С до плюс 50 °С;

− относительная влажность 100 % при температуре 25 °С.

6.3 Предельные значения механических воздействий при транспортировании:

− синусоидальная вибрация:

1) частота 100 Гц;

2) амплитуда ускорения 2 g;

− одиночные удары:

1) пиковое ударное ускорение 10 g;

2) длительность действия ударного ускорения 20 мс;

− многократные удары:

1) пиковое ударное ускорение 7 g;

2) длительность действия ударного ускорения 20 мс.

7 РЕСУРСЫ, СРОК СЛУЖБЫ, ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Ресурсы, сроки службы

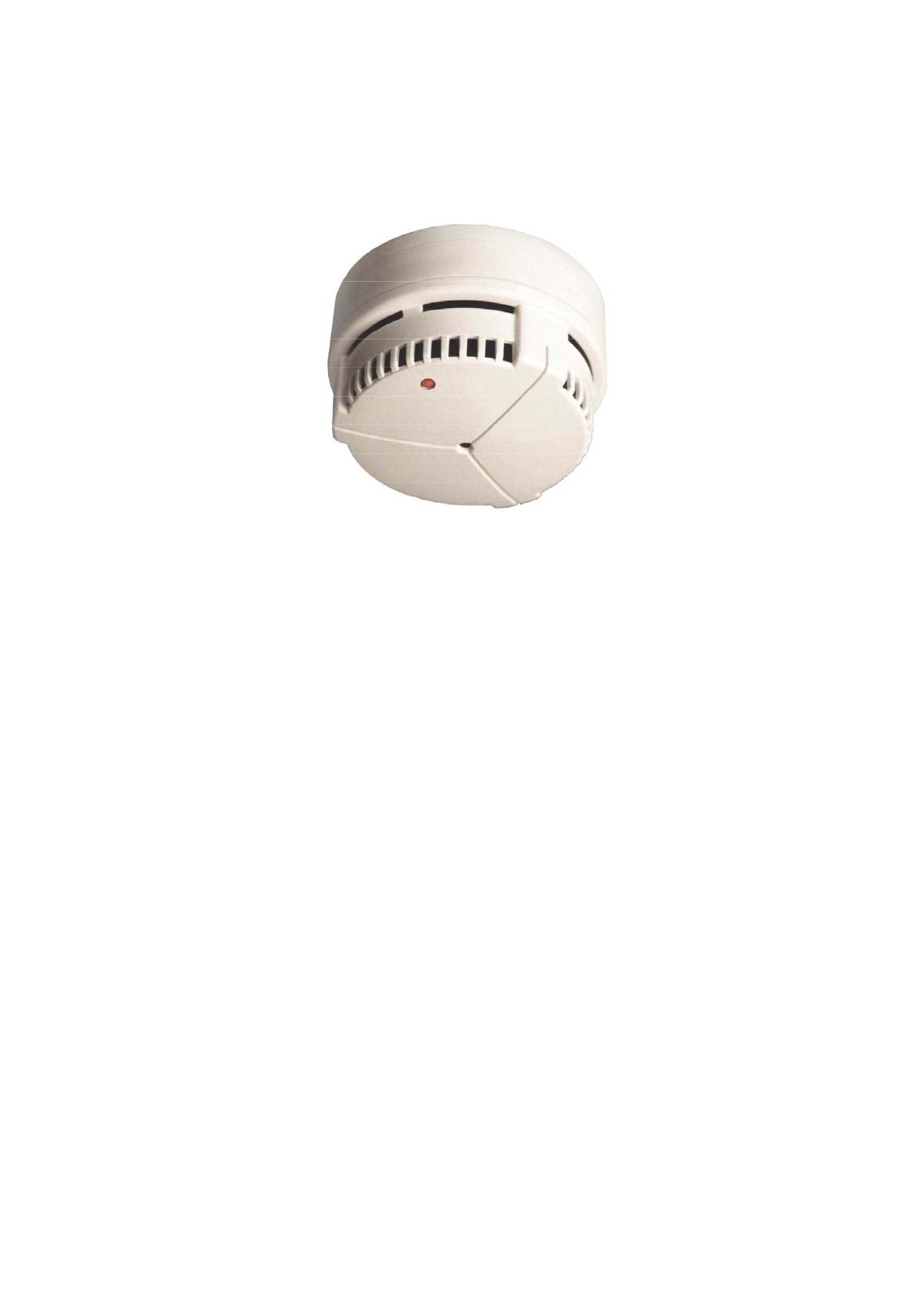

7.1.1 Наработка извещателя на отказ составляет 60000 ч в течение срока службы 10 лет.

Указанные наработка, срок службы действительны при соблюдении потребителем тре-

бований действующей эксплуатационной документации.
