ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ
ИП212-5СУ "ДИП-3СУ"
Руководство по эксплуатации
БКЛА.425151.001 РЭ
Содержание
1 Описание и работа изделия
3
1.1 Назначение изделия
3
1.2 Технические характеристики
5
1.3 Устройство и работа
6
2 Комплектность
10
3 Использование по назначению
11
4 Техническое обслуживание
16
5 Хранение
18
6 Транспортирование
18
7 Ресурсы, срок службы, гарантии изготовителя
18
-3-
Настоящее руководство по эксплуатации представляет объединенный документ, содержащий
сведения о конструкции, принципе действия, характеристиках извещателя пожарного ИП212-5СУ
"ДИП-3СУ", необходимые для правильной его эксплуатации, транспортирования, хранения и обслу-
живания, а также сведения, удостоверяющие гарантии изготовителя.
1 Описание и работа изделия
1.1 Назначение изделия

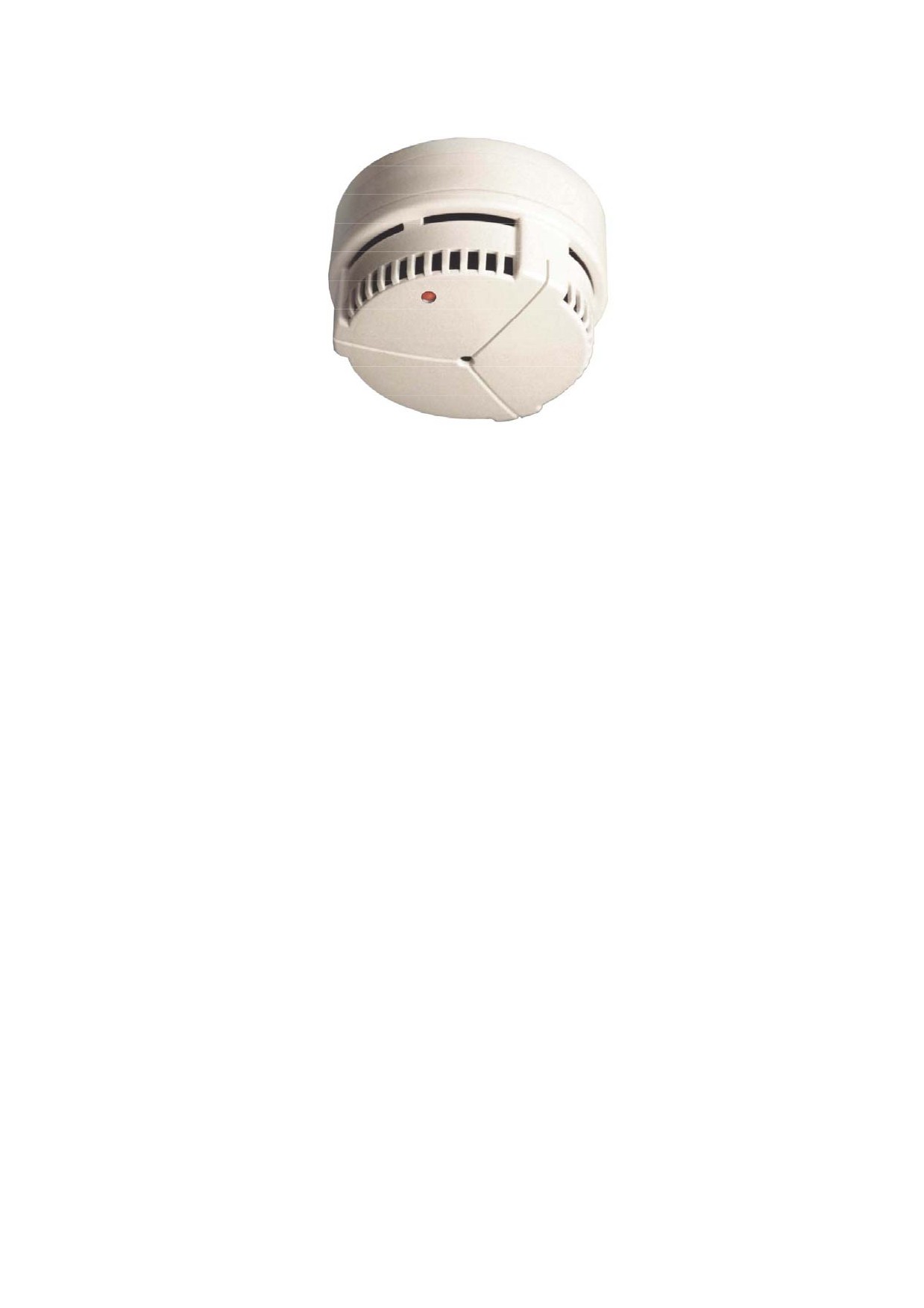

1.1.1 Извещатель пожарный ИП212-5СУ "ДИП-3СУ" (далее по тексту - извещатель) предна-
значен для обнаружения загораний, сопровождающихся появлением дыма, в помещениях различных
зданий и сооружений, в помещениях АЭС в зонах размещения 2.1; 2.2; 2.3 по ГОСТ 29075-91.
1.1.2 Извещатель применяется в системах пожарной сигнализации, обеспечивающих форми-
рование извещения "Пожар" при срабатывании в шлейфе пожарной сигнализации одного извещателя.
1.1.3 Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель имеет степень защиты оболочки IP40 по ГОСТ 14254-96.
1.1.4 Вид климатического исполнения извещателя - УХЛ3.1** по ГОСТ 15150-69 (эксплуата-
ция при температуре окружающего воздуха от минус 30°С до плюс 60°С, относительной влажности
воздуха 93% при температуре 40°С).
1.1.5 Номинальные рабочие значения механических воздействующих факторов − по ГОСТ 30631-99
для группы механического исполнения М42 (синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с
максимальной амплитудой смещения 0,5 g, одиночные удары с пиковым ударным ускорением 7 g, длитель-
ностью 2 - 20 мс).
1.1.6 По влиянию на безопасность извещатель относится к 3Н, 4Н классам безопасности по
ОПБ-88/97 "Общие положения обеспечения безопасности атомных станций".
1.1.7 По устойчивости к гамма-излучению извещатель соответствует 3, 4, 5, 6 группам по раз-
мещению по ОТТ 08042462 "Приборы и средства автоматизации для атомных станций. Общие тех-
нические требования".
1.1.8 По принципу действия извещатель относится к точечным оптическим дымовым пожар-
ным извещателям, реагирующим на продукты горения, способные воздействовать на рассеивающую
способность инфракрасного излучения.
1.1.9 По виду выходного сигнала извещатель относится к типу пожарных извещателей с дискрет-
ным выходным сигналом. Выходной сигнал срабатывания извещателя формируется в виде скачкообразно-
го увеличения тока потребления от внешнего источника питания, обусловленного уменьшением внутрен-
него сопротивления извещателя до величины не более 400 Ом.
1.1.10 По основным техническим параметрам и характеристикам извещатель соответствует
нормам пожарной безопасности НПБ 65-97 "Извещатели пожарные дымовые оптико-электронные.
Общие технические требования. Методы испытаний".
-4-
1.1.11 Извещатель относится ко II категории сейсмостойкости по НП-031-01 "Нормы проекти-
рования сейсмостойких атомных станций", сейсмоустойчив и сейсмопрочен к воздействию землетре-
сения с интенсивностью 8 баллов по шкале МSК-64 при установке его непосредственно на строитель-
ной конструкции, расположенной на отметке не более 70 м по высоте здания, при этом извещатель со-
храняет дежурный режим при отсутствии ложных срабатываний в процессе воздействия фиксирован-
ных значений частоты от 5 до 30 Гц синусоидальной вибрации.
1.1.12 Извещатель сохраняет работоспособность при воздействии фоновой освещенности от
искусственного и (или) естественного освещения величиной не менее 12 000 лк.
1.1.13 Извещатель сохраняет работоспособность при воздействии воздушных потоков со ско-
ростью не более 10 м.с−1.
1.1.14 Извещатель устойчив к помехам, соответствующим условиям применения в жилых,
коммерческих зонах и производственных зонах с малым энергопотреблением, при этом извещатель
обеспечивает качество функционирования и соответствует требованиям НПБ 57-97* "Приборы и ап-
паратура автоматических установок пожаротушения и пожарной сигнализации. Помехоустойчивость
и помехоэмиссия. Общие технические требования. Методы испытаний" со степенью жесткости 2.
1.1.15 Квазипиковые значения напряженности поля радиопомех от извещателя в полосе частот
(30 - 230) МГц не превышают 30 дБ, в полосе частот (230 - 1000) МГц - 37 дБ.
1.1.16 Извещатель соответствует требованиям ГОСТ Р 50898-96 по чувствительности к дымам
различной природы.
1.1.17 Извещатель состоит из блока извещателя и розетки. По заявке потребителей может постав-
ляться только блок извещателя.
1.1.18 Извещатель сертифицирован органом по сертификации "СИСТЕМ-ТЕСТ"
ГУ "ЦСА ОПС" ГУВО МВД России № ССПБ. RU. ОП.066, имеет сертификат пожарной безопасности
№ ССПБ.RU.ОП021.В00869 со сроком действия до 13.07.2011 г., добровольно сертифицирован в сис-
теме ГОСТ Р органом по сертификации ГУ "ЦСА ОПС" ГУВО МВД России
№ РОСС RU. 0001.11ОС03, имеет сертификат соответствия № РОСС RU.ОС03.Н00882 со сроком
действия по 13.07.2011 г. и добровольно сертифицирован в системе ОИТ органом по сертифика-
ции "Безопасность" РОСС RU.0001.01АЭ00.77.30.0002, имеет сертификат соответствия
№ РОСС RU.0001.01АЭ00.40.10.0279 со сроком действия с 30.04.2007 г. по 30.04.2010 г.
Примечание - В соответствии с "Порядком проведения сертификации продукции в РФ" при
реализации Изготовителем продукции в течение срока действия сертификатов, сертификаты действи-
тельны при поставке, продаже, монтаже, эксплуатации, хранении и т.п. в течение всего срока службы
извещателя, указанного в данном руководстве по эксплуатации.
Пример обозначения извещателя при заказе:
Извещатель пожарный ИП212-5СУ "ДИП-3СУ" БКЛА.425151.001 ТУ.
Пример обозначения блока извещателя, поставляемого по отдельной заявке:
Блок извещателя еУ2.402.034.
-5-
1.2 Технические характеристики
1.2.1 Питание извещателя осуществляется напряжением 18 (+12;−9) В постоянного тока с воз-
можными перерывами или переполюсовками напряжения питания длительностью не более 0,1 с,
следующих с периодом повторения не менее 0,6 с.
1.2.2 Извещатель имеет чувствительность, соответствующую задымленности окружающей
среды с оптической плотностью не менее 0,05 дБ/м и не более 0,2 дБ/м.
Типовое значение чувствительности извещателя соответствует оптической плотности от 0,09
до 0,15 дБ/м.
Значение чувствительности извещателя не зависит от количества срабатываний извещателя и
от напряжения питания в диапазоне от 9 до 30 В.
1.2.3 Извещатель при срабатывании формирует электрический сигнал в виде дискретного уве-
личения потребляемого тока до величины (30+6) мА.
Ток, потребляемый извещателем в дежурном режиме (в несработавшем состоянии), не пре-
вышает 90 мкА при питании его напряжением положительной полярности и не превышает 1 мкА при
напряжении отрицательной полярности.
1.2.4 Сигнал срабатывания извещателя сохраняется после окончания воздействия продуктов
сгорания. Отключение сигнала срабатывания осуществляется путем отключения напряжения пита-
ния извещателя на время не менее 2 с.
1.2.5 Извещатель имеет встроенную оптическую индикацию срабатывания красного цвета и
обеспечивает включение ВУОС*, дублирующего оптическую индикацию сработавшего состояния
извещателя.
1.2.6 Извещатель срабатывает при введении в его контрольное отверстие штыря съемника из
комплекта принадлежностей (ручная проверка работоспособности). Время задержки срабатывания
извещателя после введения штыря не превышает 5 с.
1.2.7 Извещатель в дежурном режиме формирует кратковременный оптический сигнал само-
контроля на внутреннем индикаторе с периодом повторения (9+2)с и дублирующую оптическую ин-
дикацию на ВУОС.
1.2.8 Остаточное напряжение на извещателе в сработавшем состоянии при токе 20 мА не пре-
вышает 7,5 В.
1.2.9 Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА не пре-
вышает 400 Ом.
1.2.10 Минимально-допустимый ток удержания сработавшего состояния извещателя с под-
ключенным ВУОС − 10 мА, без ВУОС − 6 мА.
1.2.11 Минимально-допустимое напряжение удержания сработавшего состояния извещателя
не превышает 6 В.
•
− ВУОС − выносное устройство оптической сигнализации.
-6-
1.2.12 Конструкция извещателя предусматривает крепление блока извещателя в розетке,
включенной в шлейф пожарной сигнализации. При отделении блока извещателя от розетки приемно-
контрольный прибор зарегистрирует сигнал "Неисправность".
1.2.13 Габаритные размеры составляют, мм, не более:
− извещателя
∅ 100 х 61
− блока извещателя
∅ 100 х 53
1.2.14 Масса составляет, кг, не более:
− извещателя
0,20
− блока извещателя
0,14
1.2.15 Средняя наработка на отказ извещателя составляет не менее 60000 ч.
1.2.16 Средний срок службы извещателя составляет не менее 10 лет.
1.3 Устройство и работа
1.3.1 Принцип действия извещателя основан на способности рассеивания инфракрасного из-
лучения на частицах продуктов горения и конструктивно реализован с помощью оптической систе-
мы, состоящей из оптической камеры со встроенными в нее инфракрасным светодиодом и фотодио-
дом, оптические оси которых расположены друг к другу под тупым углом. Геометрия оптической
системы устроена таким образом, что доля излучения светодиода, попадающая на фотодиод посред-
ством отражения от частиц дыма в пределах оптической камеры, пропорциональна концентрации
продуктов горения.
1.3.2 Функциональная схема извещателя приведена на рисунке 1.
Схема извещателя состоит из оптической системы (ОС), микропроцессорной схемы управле-
ния (СУ) и схемы формирования выходного сигнала (ФВ).
Схема СУ периодически включает в импульсный режим светодиод системы ОС. Доля излуче-
ния светодиода, отраженная от частиц среды в ОС, преобразуется фотодиодом в импульсы напряже-
ния, пропорционального концентрации рассеивающих частиц среды. Схема СУ усиливает эти им-
пульсы и сравнивает их амплитуду с установленным при регулировке извещателя порогом срабатывания.
Результат сравнения фиксируется в памяти схемы СУ и сопоставляется с предыдущими тремя ре-
зультатами. При последовательном совпадении результатов для трех импульсов схема СУ включает
схему ФВ в один из трех режимов:
− в дежурный режим при не превышении порога, характеризующийся импульсным включени-
ем транзистора и короткими вспышками светодиода схемы ФВ с периодом (9+2) с и периодом опро-
са ОС равным 2 с;
− в режим превышения установленного порога концентрации частиц дыма в пределах ОС, ха-
рактеризующийся изменением периода опроса ОС с 2 с до 1 с и отсутствием коротких вспышек све-
тодиода схемы ФВ;
-7-
− в режим срабатывания, характеризующийся включением транзистора и светодиода схемы
ФВ в постоянный режим при ступенчатом увеличении тока, протекающего через ФВ. Ток, проте-
кающий через ФВ, ограничивается на уровне (30+6) мА, но ток протекающий через светодиод не
превышает 20 мА.
Память схемы СУ сохраняет режим срабатывания схемы ФВ и при пропадании дыма в ОС.
Этот режим может быть сброшен и переведен в дежурный только выключением питания извещателя
на время более 2 с.
Блок извещателя имеет короткозамкнутые контакты 3 и 4, обеспечивающие замыкание цепи
шлейфа сигнализации и возможность приема извещения "Неисправность - обрыв шлейфа" приемно-
контрольным прибором при изъятии блока извещателя из розетки, включенной в шлейф прибора.

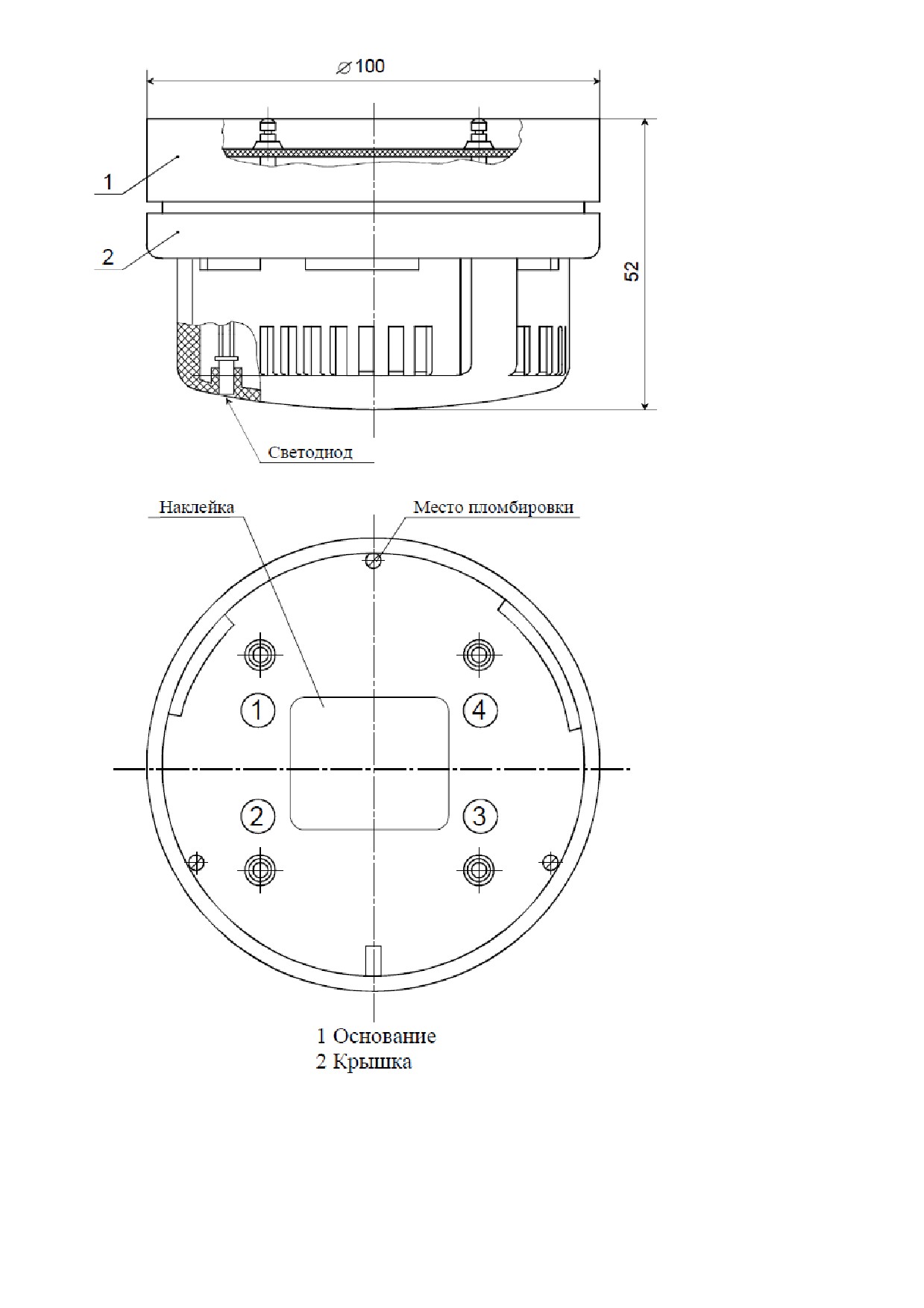

1.3.3 Извещатель состоит из блока извещателя и розетки. Общий вид блока извещателя приве-
ден на рисунке 2.
Блок извещателя содержит печатную плату с установленными на ней радиоэлементами, опти-
ческим узлом и выходными контактами 1...4. Плата закреплена между пластмассовыми основанием и
крышкой тремя винтами. На одном из трех винтов в углублении находится пломба.
Крышка блока извещателя имеет прямоугольные отверстия для захода дыма, закрытые изнут-
ри металлической сеткой, которая защищает внутренний объем извещателя от твердых частиц и эк-
ранирует схему извещателя.
Розетка состоит из пластмассового корпуса и имеет четыре металлических контакта для осу-
ществления байонетного соединения с блоком извещателя и для закрепления на них проводов шлейфа.
1.3.4 Для удобства обслуживания извещателя поставляется съемник. Съемник имеет специ-
альный штырь, который при соединении съемника с блоком извещателя входит в отверстие на
крышке блока извещателя, что приводит к срабатыванию извещателя.
Съемник, закрепленный на ручке необходимой длины, обеспечивает сочленение и расчленение
блока извещателя с розеткой, расположенной на удаленном расстоянии.
-8-

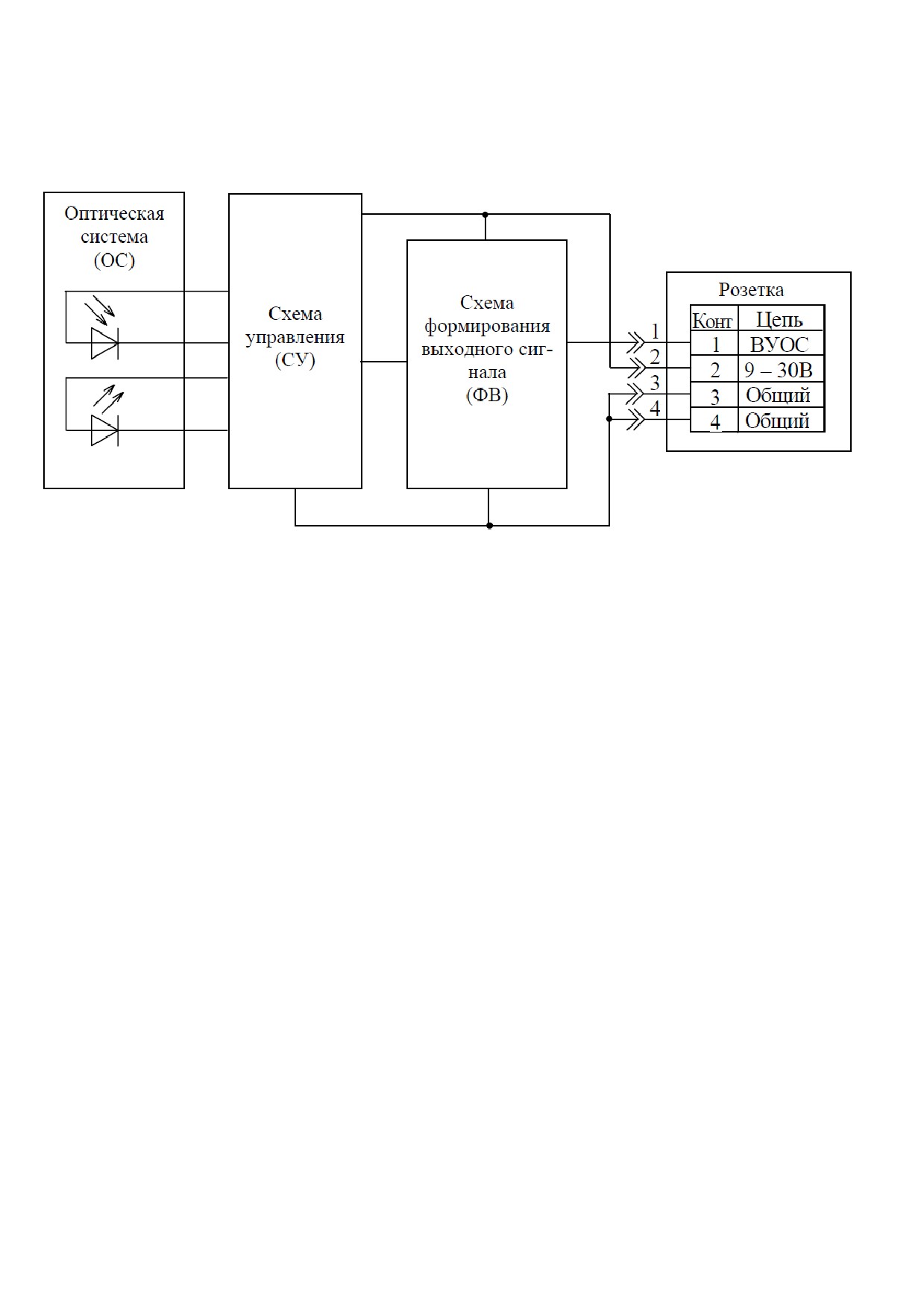

Рисунок 1 − Функциональная схема извещателя ИП212-5СУ
Рисунок 2 -
Общий вид блока извещателя
-10-
2 Комплектность
2.1 Составные части изделия, принадлежности, эксплуатационная документация
2.1.1 Извещатели поставляются партиями, количество извещателей в партии − двадцать пять штук.
2.1.2 Комплектность партии извещателей приведена в таблице 1.
Таблица 1 - Комплектность партии извещателей
Обозначение
Коли-
Наименование изделия
Примечание
изделия
чество
еУ2.402.030
Извещатель пожарный ИП212-5СУ
"ДИП-3СУ" в составе:
Блок извещателя еУ2.402.034
25
Розетка еУ3.649.003
25
еУ4.075.053
Комплект монтажных частей:
Шайба еУ7.723.011
75
Винт В.М3-6qх8.36.136 ГОСТ 1491-80
75
Гайка М3-6Н.32.136 ГОСТ 5927-70
75
Шайба 3 65Г 136 ГОСТ6402-70
75
Эксплуатационная документация:
БКЛА.425151.001 РЭ
Руководство по эксплуатации
1
еУ4.170.303-01
Упаковка
1
-11-
2.2 Дополнительные сведения о комплектности
2.2.1 По заявке потребителей извещатели могут поставляться в количестве не кратном двадца-
ти пяти, при этом количество поставляемой эксплуатационной документации определяется заявкой.
2.2.2 По заявке потребителей могут поставляться составные части извещателя в любом коли-
честве. Вариант комплектности составных частей извещателя приведен в таблице 2.
Таблица 2 - Комплектность составных частей извещателя
Обозначение
Коли-
Наименование изделия
Примечание
изделия
чество
еУ2.402.034
Блок извещателя
25
Эксплуатационная документация:
еУ2.402.034 ЭТ
Этикетка
1
БКЛА.425151.001 РЭ
Руководство по эксплуатации
1
еУ4.170.303-01
Упаковка
1
3 Использование по назначению
3.1 Эксплуатационные ограничения
3.1.1 Эксплуатационные ограничения при эксплуатации извещателя приведены в таблице 3.
Таблица 3 - Эксплуатационные ограничения
Наименование технической характеристики
Количественное значение
технической характеристики
Верхнее значение рабочей температуры, °С
55
Нижнее значение рабочей температуры, °С
минус 25
Максимально допустимая освещенность в месте
12000
установки извещателя, лк
Максимально допустимая скорость воздушного потока в месте ус-
10
тановки извещателя, м.с−1
Максимально допустимая запыленность воздуха
5
в месте установки извещателя, мг.м−3
Минимальное напряжение питания в шлейфе пожарной сигнализа-
8
ции, В
Максимальное напряжение питания в шлейфе пожарной сигнали-
30
зации, В
Минимально-допустимое напряжение удержания сработавшего со-
6
стояния, В
Минимально-допустимый ток удержания сработавшего состояния
извещателя:
-
с подключенным ВУОС, мА
10
- без ВУОС, мА
6
-12-
3.2 Подготовка изделия к использованию
3.2.1 Сведения о безопасности извещателя при использовании его по назначению
3.2.1.1 Извещатель не является источником опасности ни для людей, ни для защищаемых ма-
териальных ценностей (в том числе и в аварийных ситуациях).
3.2.1.2 Конструкция и схемные решения извещателя обеспечивают его пожарную безопас-
ность при эксплуатации (в том числе и в аварийных режимах работы).
3.2.1.3 Извещатель по способу защиты человека от поражения электрическим током удовле-
творяет требованиям III класса согласно ГОСТ 12.2. 007.0-75.
3.2.1.4 В извещателе отсутствуют опасные для жизни человека напряжения, но при ремонте,
проверке, монтаже и эксплуатации необходимо выполнять меры безопасности в соответствии с
"Правилами технической эксплуатации электроустановок потребителей".
3.2.1.5 При установке или снятии извещателя необходимо соблюдать правила работ на высоте.
3.2.2 Объем и последовательность внешнего осмотра извещателя
3.2.2.1 Вскрыть упаковку, проверить комплектность согласно 2.1.
ВНИМАНИЕ! ЕСЛИ ПЕРЕД ВСКРЫТИЕМ УПАКОВКИ ИЗВЕЩАТЕЛИ НАХОДИЛИСЬ В УС-
ЛОВИЯХ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУР, ВЫДЕРЖАТЬ ИЗВЕЩАТЕЛИ ПРИ КОМНАТНОЙ
ТЕМПЕРАТУРЕ НЕ МЕНЕЕ ЧЕТЫРЕХ ЧАСОВ.
3.2.2.2 Провести внешний осмотр извещателя, убедиться в сохранности пломбы на блоке из-
вещателя, наличии наклейки с указанием даты выпуска извещателя, знака пожарной безопасности и
товарного знака предприятия-изготовителя. Проверить отсутствие видимых механических повреж-
дений извещателя.
3.2.3 Порядок подключения извещателя к источнику питания при его опробовании
3.2.3.1 Подключить извещатель к источнику постоянного тока с выходным напряжением (9 − 30) В
и током ограничения 50 мА, при этом плюс источника питания подключить на контакт 2 извещателя, а
минус - на контакт 3 или 4. В цепь "Плюс источника питания - контакт 2 извещателя " включить милли-
амперметр, обеспечивающий измерение постоянного тока в диапазоне от 10 мкА до 100 мА.
3.2.4 Особенности подготовки изделия к использованию
3.2.4.1 Если до монтажа в систему пожарной сигнализации извещатели хранились более одно-
го года, то перед проверкой их на работоспособность для стабилизации параметров радиоэлементов
схемы провести тренировку напряжением питания, для чего подать напряжение питания (25+5) В на
извещатель на время (20 − 30) с с последующим отключением на такое же время. Количество циклов
тренировки - от семи до десяти.
-13-
3.2.5 Указания по опробованию работы изделия
3.2.5.1 Выполнить операции 3.2.3.
3.2.5.2 Включить источник питания и проконтролировать отсутствие самосрабатывания по от-
сутствию постоянного свечения светодиода извещателя. Проконтролировать кратковременные
вспышки встроенного индикатора с периодом повторения (9+2) с. Проконтролировать по миллиам-
перметру ток дежурного режима не более 90 мкА. Через время не менее 10 с после включения пита-
ния ввести в контрольное отверстие извещателя стержень съемника и проконтролировать включение
светодиода извещателя через время не более 5 с.
3.2.5.3 Вывести стержень съемника из контрольного отверстия, при этом извещатель должен
сохранять сработавшее состояние. Проконтролировать по миллиамперметру ток (30+6) мА. Восста-
новление извещателя для работы в дежурном режиме осуществить путем отключения напряжения
питания на время не менее 2 с.
3.2.5.4 Установить на выходе источника питания напряжение 30 В, изменить полярность подклю-
чения источника питания к извещателю. Проконтролировать по миллиамперметру ток не более 1 мкА.
3.2.6 Указания о подключении извещателей в шлейфы пожарной сигнализации
3.2.6.1 Извещатели ИП212-5СУ используются с приемно-контрольными приборами, выпускае-
мыми предприятием-изготовителем данного извещателя, а также могут использоваться в системах по-
жарной сигнализации, выполненных на базе любых отечественных или импортных пожарных приемно-
контрольных приборов, обеспечивающих питание в шлейфе пожарной сигнализации напряжением по-
стоянного тока от 9 до 30 В и формирование извещения "Пожар" при увеличении тока в шлейфе сигна-
лизации до величины свыше 10 мА, но не более (30+6) мА.
3.2.6.2 Схема включения извещателей в шлейфы пожарной сигнализации приемно-
контрольных приборов, выпускаемых предприятием-изготовителем извещателя приведена на рисунке 3.
3.2.7 Указания об установке и монтаже извещателя
3.2.7.1 При проектировании размещения извещателя руководствоваться "Строительными нор-
мами и правилами СНИП 2.04.09-84".
3.2.7.2 При прочих равных условиях выбрать для размещения извещателя место установки, в
котором обеспечивается:
− исключение возможности попадания на корпус и затекания со стороны розетки воды;
− минимальная вибрация строительных конструкций;
− минимальная освещенность;
− максимальное удаление от источников электромагнитных помех и инфракрасного излучения
(тепловых приборов);
− максимальное удобство для установки, проверки и снятия блока извещателя.
-14-
3.2.7.3 В месте установки извещателя установить розетки. Перед установкой розетки установить на
ее контакты 2, 3 и 4 квадратные шайбы из комплекта монтажных частей усиком вниз, закрепив их с помо-
щью винтов, с подложенными под головку шайбами, и гаек, установленных в паз под контакты (рисунок 4).
Если к извещателю планируется подключить ВУОС, то на контактные площадки 1 и 2 розетки установить
крепежные изделия из комплекта поставки ВУОС.
3.2.7.4 При подводке к розетке проводов открытой проводки удалить тонкую часть стенки ро-
зетки (рисунок 5).
3.2.7.5 Закрепить к поверхности потолка или стены розетку крепежными изделиями диамет-
ром 4 мм. Длина и тип крепежных изделий выбирается в зависимости от места эксплуатации. Уста-
новочные размеры розетки приведены на рисунке 5.
При закреплении розетки учитывать сторону, в которую должен быть обращен светодиод бло-
ка извещателя после установки его в розетку. Ориентировку светодиода проводить по пазу между 2 и
3 контактами розетки.
3.2.7.6 Провода шлейфа закрепить винтом между контактом розетки и квадратной шайбой.
Под одну шайбу к контактам розетки можно подсоединять до двух проводов сечением жилы каждого
от 0,2 до 1,5 мм2.
ВУОС
Приборы
приемно-
контрольные
ППК-2
Блок
Блок
ППК-2А
Розетка
Розетка
извещателя
извещателя
ППК-2Б
БЛ-20
1
1
1
1
БЛ-40
Шлейф (+)
2
2
2
2
Шлейф (--)
ППК УП-01Л
3
3
3
3
ППК-2К
4
4
4
4
VDок
ППК-2М
Rок
ППК-2БМ
БЛ-20М
БЛ-40М
УСПП-01Л
ВУОС − выносное устройство оптической сигнализации
VDок − оконечный диод типа КД521А
Rок
− оконечный резистор
Оконечные элементы поставляются в комплекте с приемно-контрольными приборами.

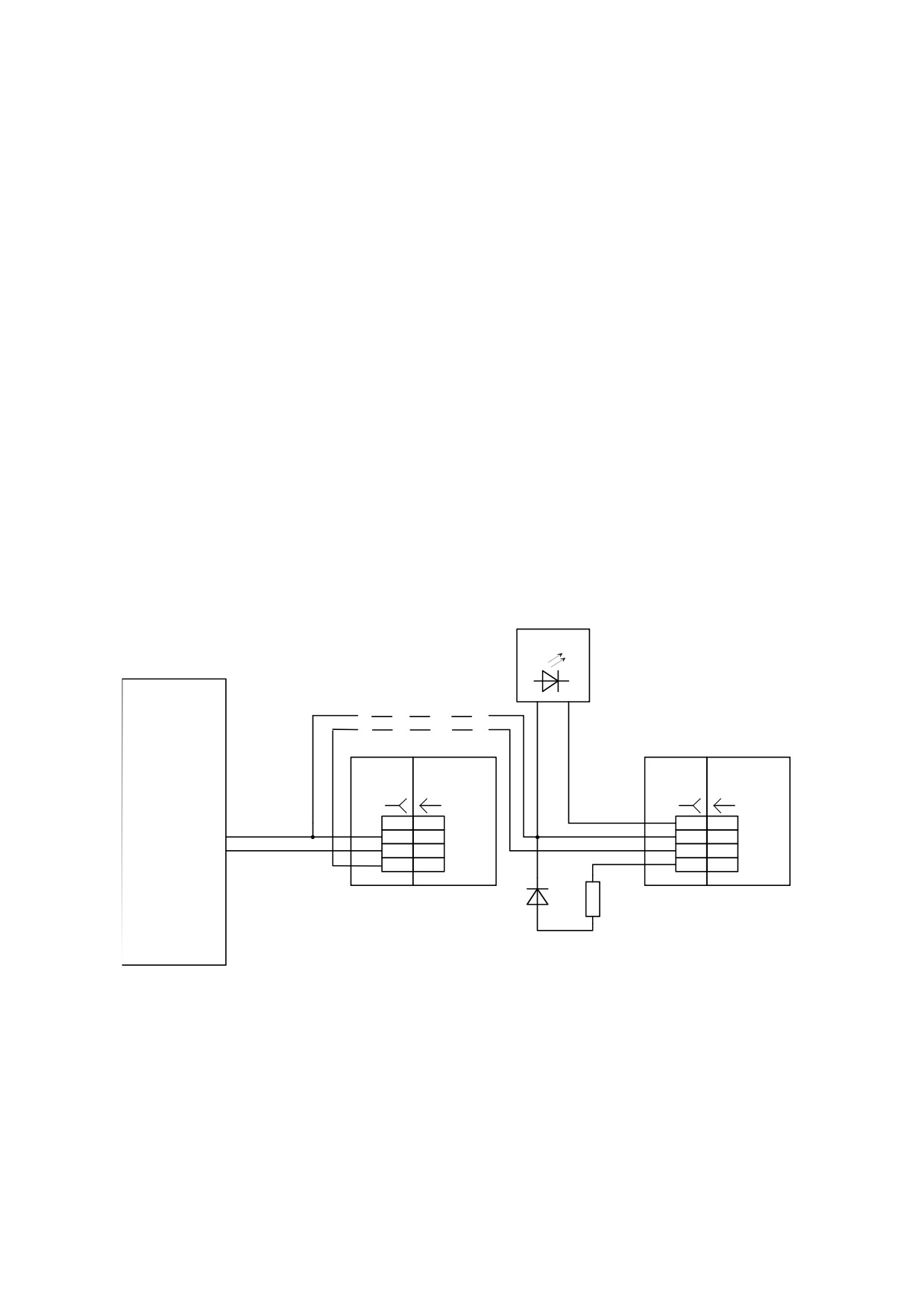

Рисунок 3- Схема включения извещателей в шлейфы
-15-
2
1 Корпус
2 Контакт

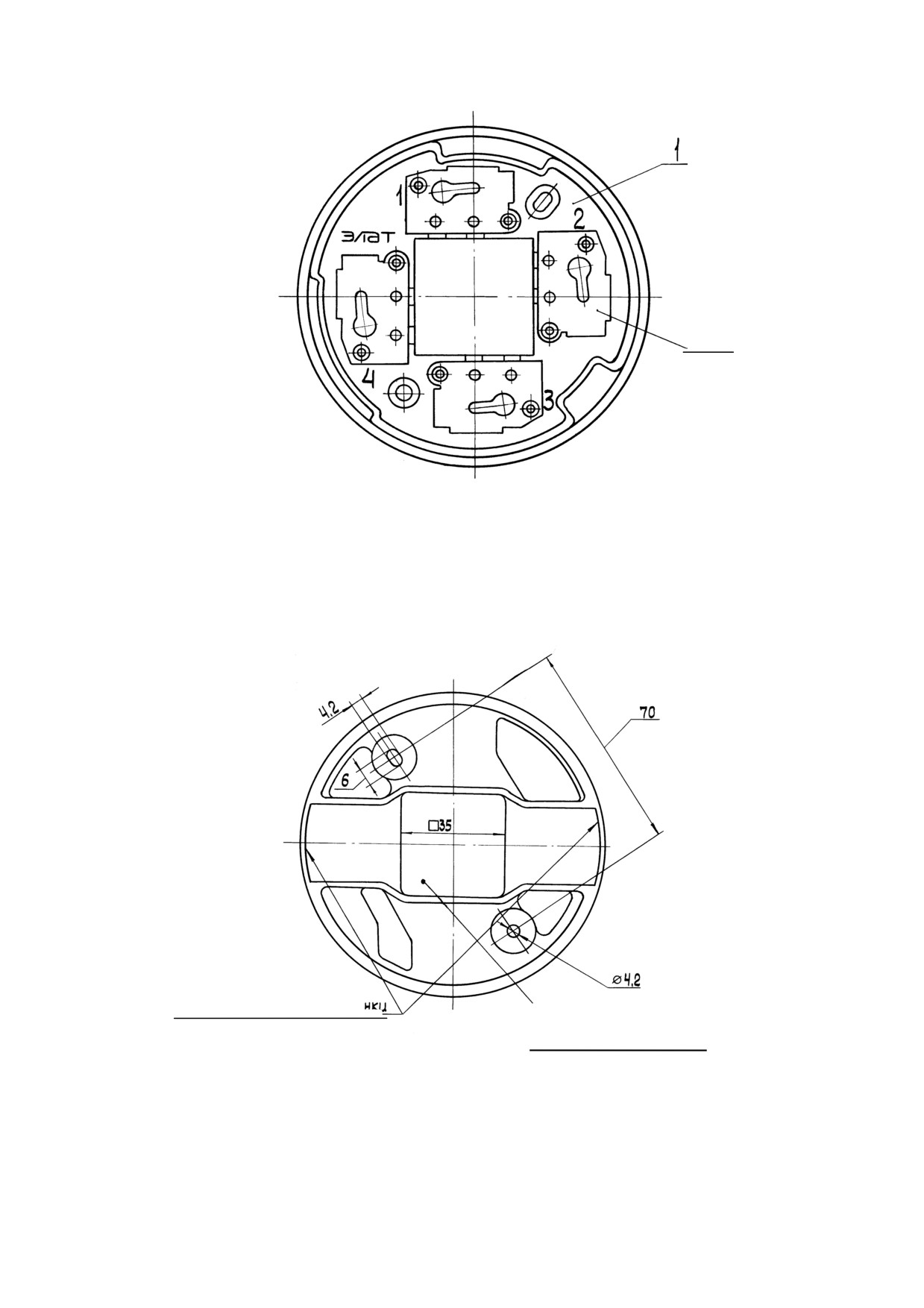

Рисунок 4 - Вид розетки со стороны контактов
Тонкая часть стенки
Отверстие для ввода
проводов шлейфа
Рисунок 5 - Установочные размеры розетки
-16-
3.2.7.7 Соединить блок извещателя с розеткой, установив контакты блока извещателя в одно-
именные контакты розетки, и после нажатия на корпус повернуть блок извещателя по часовой стрел-
ке до упора.
3.2.7.8 Установку блока извещателя в розетку и изъятие его из розетки рекомендуется осуществлять
с помощью съемника, смонтированного на шесте необходимой длины.
3.3 Использование изделия
3.3.1 После монтажа всей системы пожарной сигнализации проверку ее работоспособности
проводить по технической документации на приемно-контрольный прибор. Перевод извещателя в
режим срабатывания производить с помощью съемника.
3.3.2 Перечень возможных неисправностей в процессе использования извещателя по назначе-
нию и рекомендации по их устранению изложены в таблице 4.
Таблица 4 − Перечень возможных неисправностей и рекомендации по их устранению
Наименование возможной
Вероятная
Рекомендации по устранению не-
неисправности
причина
исправности
Блок извещателя не замыкает цепь
Повреждены контакты
Выправить контакты
между контактами 3 и 4 розетки или
блока извещателя или
не сочленяется с розеткой
розетки
Извещатель срабатывает при
В чувствительной зоне
Очистить извещатель от пыли пу-
отсутствии дыма, извещатель не
оптической системы на-
тем продувки воздухом
срабатывает при проверке его
ходится пыль
работоспособности
Встроенный оптический индикатор
Не работает схема СУ
Провести ремонт на заводе-
не формирует кратковременные
или неисправна схема ФВ
изготовителе или в ремонтной ор-
вспышки в дежурном режиме
ганизации имеющей разрешение
4 Техническое обслуживание
4.1 Общие указания
4.1.1 Техническое обслуживание предусматривает проведение при использовании извещателя
по назначению следующих видов работ:
− очистка от пыли и грязи;
− проверка работоспособности.
4.1.2 Техническое обслуживание проводится не реже одного раза в шесть месяцев, а также
после срабатывания извещателя и после проведения ремонтных работ в помещении, где установлен
извещатель.
4.1.3 Техническое обслуживание извещателей должно осуществляться специалистами
специализированных организаций, прошедшими специальную подготовку, имеющими
соответствующие сертификаты и лицензии.
4.1.4 Блоки извещателя, направляемые на техническое обслуживание должны быть изъяты из розеток.
-17-
4.2 Очистка узлов извещателя
4.2.1 Очистить сетку блока извещателя от пыли и грязи с помощью пылесоса (отсосом возду-
ха) в течение одной минуты.
4.2.2 При сильном загрязнении сетки (например, после ремонта помещения, нарушения сроков
осмотров, высокой запыленности воздуха), а также в случае, если после очистки пылесосом по 4.2.1
появляются ложные срабатывания извещателя произвести очистку внутри блока извещателя для чего:
− разобрать блок извещателя, открутив три винта, соединяющих основание и крышку;
− продуть оптическую систему и сетку блока извещателя изнутри сжатым воздухом;
− собрать блок извещателя, соединив основание и крышку тремя винтами.
ВНИМАНИЕ! ПРИ РАЗБОРКЕ И СБОРКЕ БЛОКА ИЗВЕЩАТЕЛЯ СОБЛЮДАТЬ АККУ-
РАТНОСТЬ ПРИ РАБОТЕ С ВИНТАМИ ВО ИЗБЕЖАНИИ СРЫВА ШЛИЦОВ И РЕЗЬБЫ В ПЛА-
СТМАССЕ КРЫШКИ.
4.2.3 Протереть контакты блока извещателя и розетки бязью, смоченной спиртом (спирт эти-
ловый ректификованный технический ГОСТ 18300-87).
Примечание − Нормы расхода материалов для протирки контактов определяются руково-
дством организации, использующей извещатели, в зависимости от условий эксплуатации, обслужи-
вания и наличия материалов.
4.2.4 Данные о проведенных с извещателем работах вносятся в таблицу 5.
Таблица 5 − Работы по техническому обслуживанию
Условное обозначение выполненной (+)
Дата
Пункт РЭ раздела 4.2
Наименование работы
работы или невыполненной (−) работы
4.3 Проверка работоспособности извещателя
4.3.1 Проверка работоспособности извещателя производится путем визуального наблюдения
за наличием кратковременных вспышек встроенного индикатора в дежурном режиме извещателя.
Это свидетельствует о исправности схем СУ и ФВ извещателя. Ввести штырь съемника в контроль-
ное отверстие блока извещателя. При этом контролируется исправность оптической системы извеща-
теля. У исправного извещателя должен загореться встроенный индикатор, а на приемно-контрольном
приборе должно формироваться извещение "Пожар".
ВНИМАНИЕ! ПРИ ТАКОМ МЕТОДЕ ПРОВЕРКИ ИЗВЕЩАТЕЛЕЙ ПРЕДВАРИТЕЛЬНО
НЕОБХОДИМО ОТКЛЮЧИТЬ ОТ ПРИБОРА ПРИЕМНО-КОНТРОЛЬНОГО ВНЕШНИЕ ИСПОЛНИ-
ТЕЛЬНЫЕ УСТРОЙСТВА (СИСТЕМЫ ДЫМОУДАЛЕНИЯ, ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ И Т.Д.).
Другим методом проверки работоспособности извещателей, не требующим отключения
внешних устройств, является режим проверки извещателей с автосбросом, реализованный в прием-
но-контрольных приборах ППК-2, ППК-2Б, ППК-2М, ППК-2БМ, ППК УП-01Л. В этом режиме дей-
ствия выходных цепей указанных приборов блокируются автоматически.
-18-
4.3.2 Записи проверки работоспособности извещателя вносятся в таблицу 6.
Таблица 6 − Проверка работоспособности извещателя
Результаты проверки
Наименование
Дата
Включение
Прием
Дата
Включение
Приемизвещения
работы
светодиода
извещения
светодиода
"Пожар"
извещателя
"Пожар"
извещателя
5 Хранение
5.1 Хранение извещателей в упаковке изготовителя должно осуществляться на закрытых
складах, обеспечивающих защиту от влияния влаги, солнечной радиации, вредных испарений и пле-
сени. при температуре от плюс 5 °С до плюс 40 °С, верхнем значении относительной влажности 80 %
при температуре 25 °С.
6 Транспортирование
6.1 Транспортирование извещателей в упаковке предприятия-изготовителя может быть
произведено в закрытых транспортных средствах.
6.2 Значения климатических и механических воздействий при транспортировании не должны
превышать:
− температура от минус 50 °С до плюс 50 °С;
− относительная влажность до (93+2) % при температуре 40 °С;
− воздействие одиночных механических ударов с пиковым ускорением до 95 g.
7 Ресурсы, срок службы, гарантии изготовителя
7.1 Ресурсы, сроки службы
7.1.1 Наработка извещателя на отказ составляет 60000 ч в течение срока службы 10 лет.
Указанные наработка, срок службы действительны при соблюдении потребителем требований
действующей эксплуатационной документации.
7.2 Гарантии изготовителя
7.2.1 Гарантийный срок эксплуатации − 30 месяцев со дня приемки извещателя представите-
лем ОТК предприятия-изготовителя.
7.2.2 Безвозмездный ремонт в соответствии с принятыми обязательствами в течение установ-
ленных гарантийных сроков выполняет предприятие-изготовитель по адресу:
249035, Российская Федерация,
г. Обнинск, Калужской обл., проспект Ленина 121,
ОАО "Приборный завод "Сигнал"
|
