ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ОПТИКО–ЭЛЕКТРОННЫЙ АДРЕСНО–АНАЛОГОВЫЙ ИП212 – "Фрегат М. Руководство по эксплуатации ПАС 061.00.000 РЭ
Утвержден
ПАС 061.00.000 РЭ - ЛУ
ИЗВЕЩАТЕЛЬ
ПОЖАРНЫЙ ДЫМОВОЙ
ОПТИКО - ЭЛЕКТРОННЫЙ
АДРЕСНО - АНАЛОГОВЫЙ
ИП212 - "Фрегат М"
исп._________
Руководство по эксплуатации
ПАС 061.00.000 РЭ
Изм. 11
ПАС 061.00.000 РЭ
СОДЕРЖАНИЕ
1
Описание и работа ……..…………………………………………….………..
3
1.1
Назначение ……….……………………………………………………….……
3
1.2
Технические характеристики …..……………………………………….…….
4
1.3
Состав изделия .………………………………………………………….…….
6
1.4
Устройство и работа …………………………………………………….…….
6
1.5
Средства измерения, инструмент и принадлежности ………………………
7
1.6
Маркировка …………………………………………………………………….
7
1.7
Упаковка ……………………………………………………………………….
7
2
Использование по назначению …………………………………….…………
7
2.1
Эксплуатационные ограничения ……………………………………………..
7
2.2
Подготовка к использованию ………………………………………………...
8
2.3
Перечень возможных неисправностей ……………………………………….
9
3
Техническое обслуживание .…………………………………………………..
9
4
Транспортирование и хранение ………………………………………………
10
5
Комплектность ..………….……………………………………………………
10
6
Гарантии изготовителя …………………………
11
7
Свидетельство о приемке …………………………………………………….
11
8
Свидетельство об упаковывании ……………………………………………..
12
9
Сведения о рекламациях ………………………………………………………
12
10
Форма сбора информации …………………………………………………….
12
11
Сведения о вводе извещателей в эксплуатацию ……………………………
13
Приложение А:

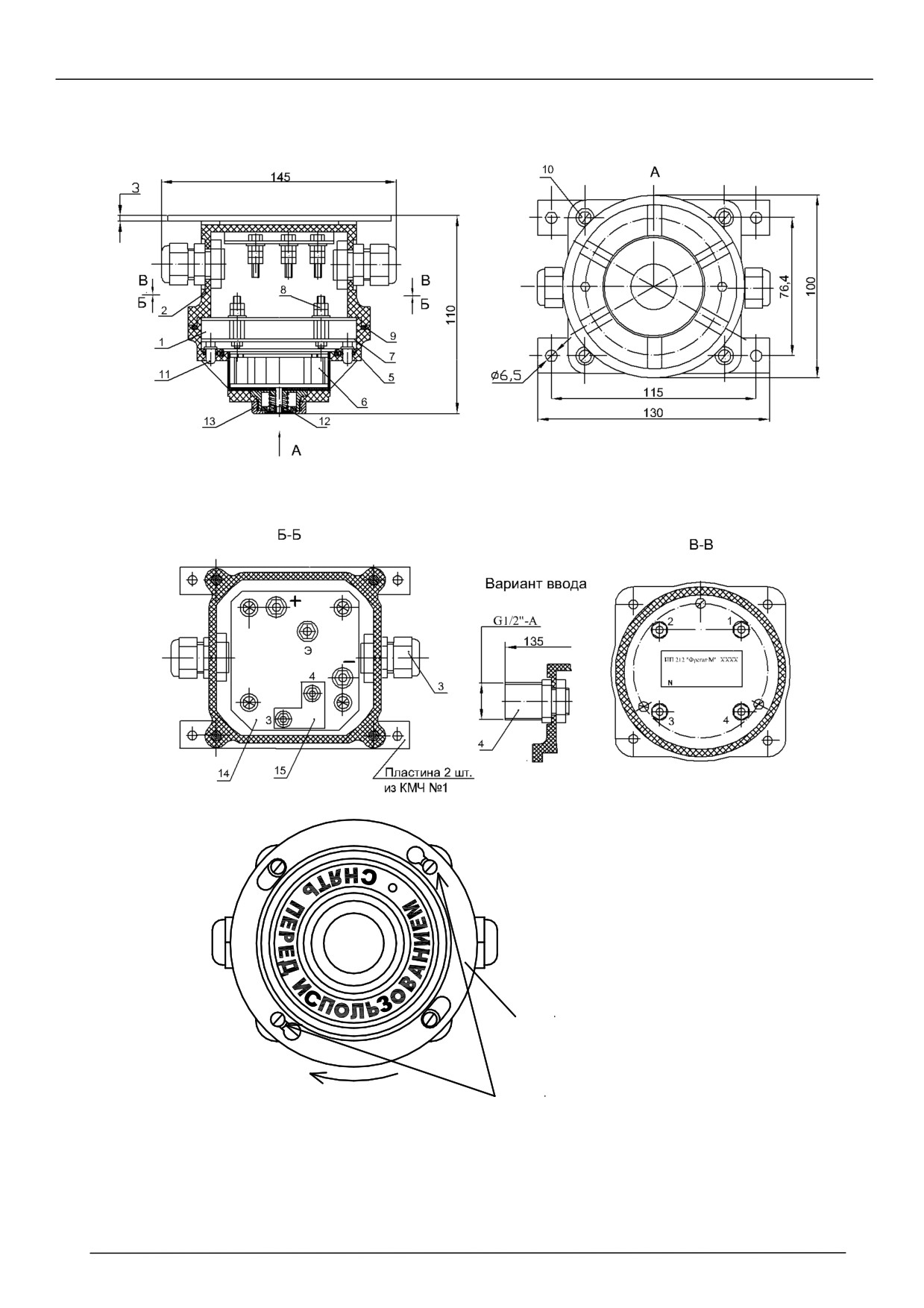

Рисунок А 1. Извещатель пожарный дымовой оптико-электронный адресно-
аналоговый ИП212 - "Фрегат М". Общий вид. Габаритные и ус-
тановочные размеры. Крепление извещателя пластинами………
14

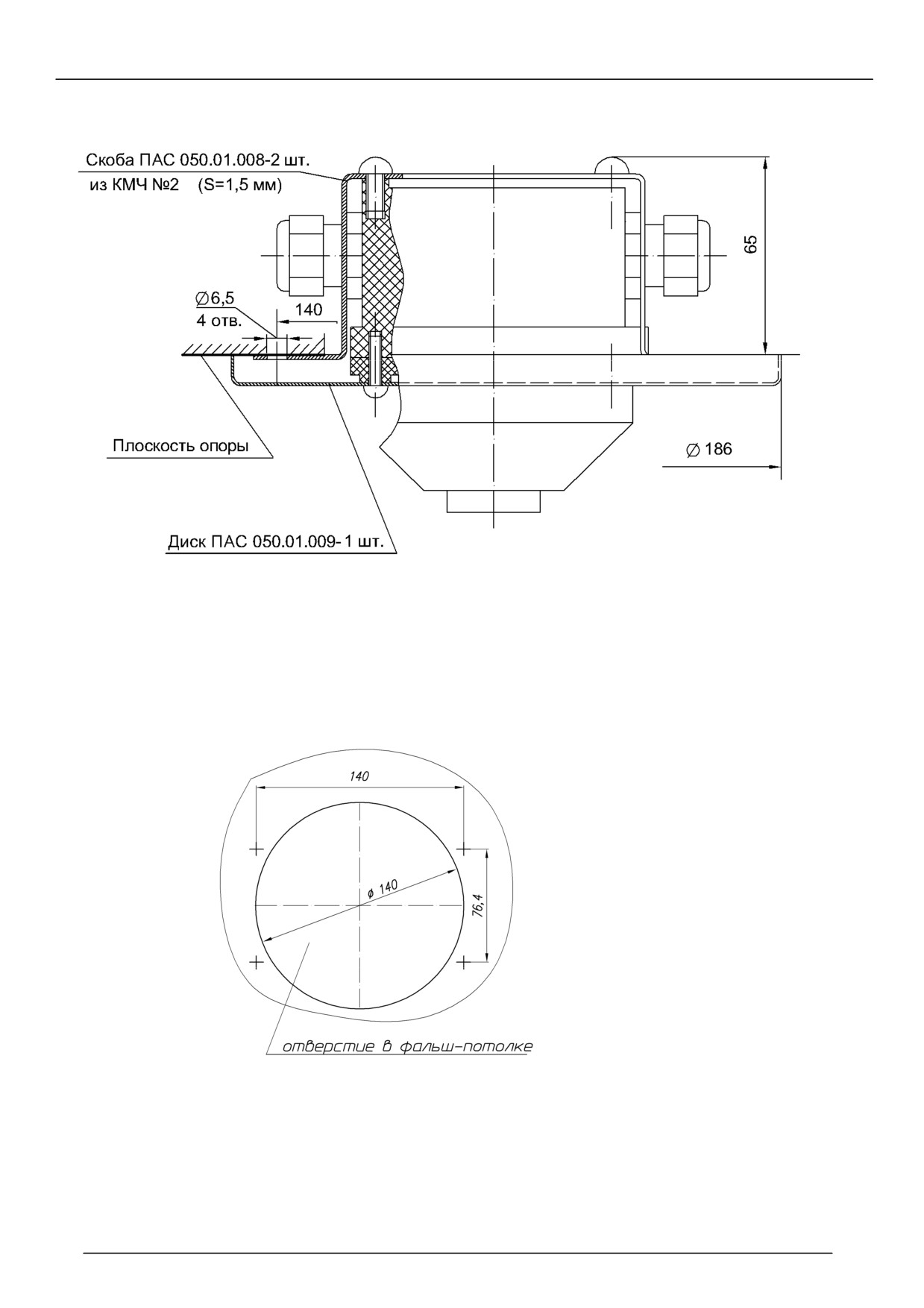

Рисунок А 2. Крепление извещателя ИП212 - "Фрегат М" скобами……………
15
Рисунок А.3. Разметка фальш-потолка для монтажа извещателя……………...
15

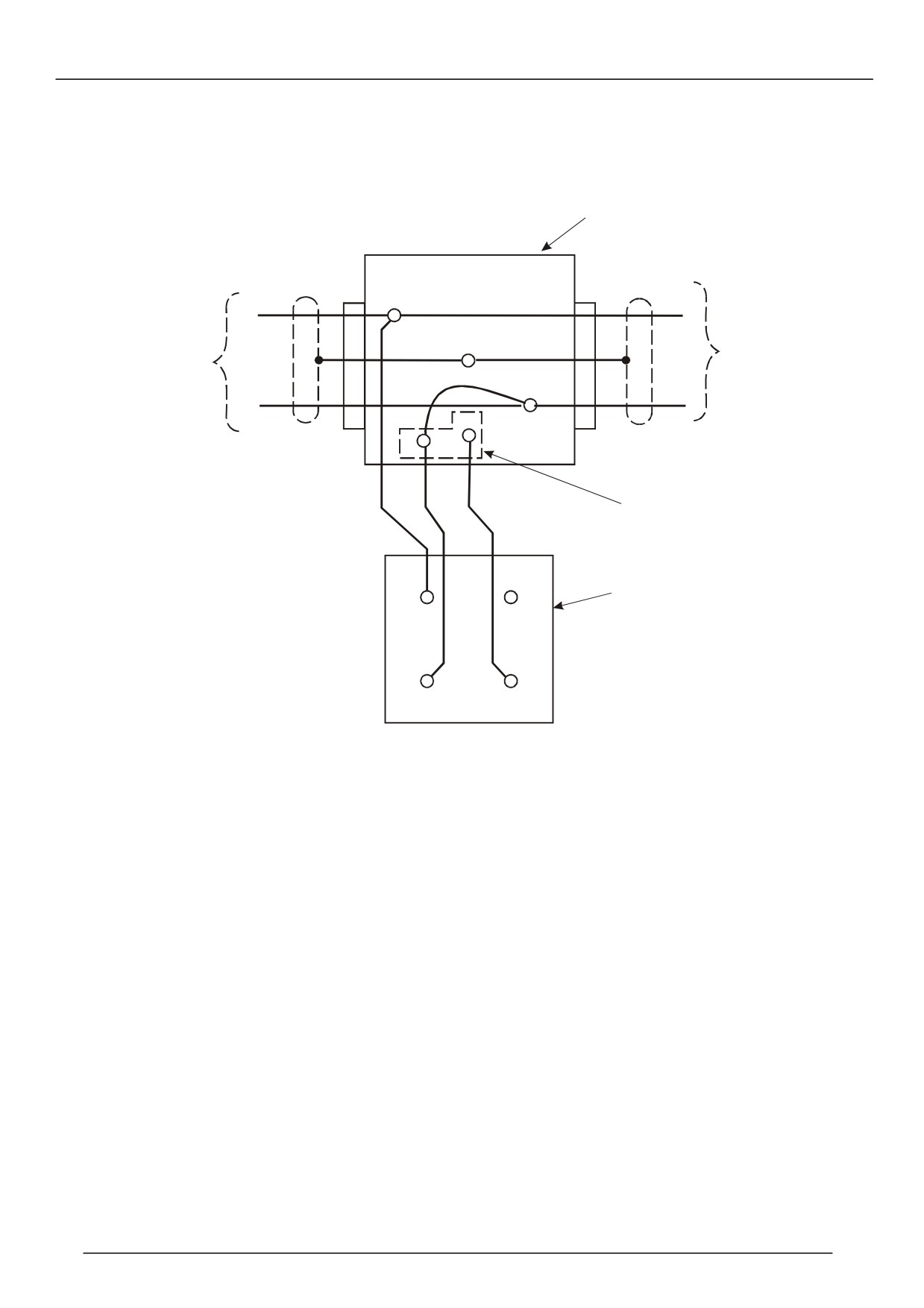

Рисунок А 4. Схема подключения извещателя ИП212 - "Фрегат М"………….
17
2
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
Настоящее Руководство по эксплуатации является объединенным эксплуатационным до-
кументом, включающим в себя разделы руководства по эксплуатации, инструкции по монтажу,
формуляра и паспорта. Предназначено для ознакомления с составом, техническими характеристи-
ками, устройством, принципом действия и использованием извещателя пожарного дымового оп-
тико-электронного адресно-аналогового ИП212-"Фрегат М" (в дальнейшем - извещатель) в объе-
ме, необходимом для монтажа и эксплуатации, а также содержит сведения о таре и упаковке, при-
емке, транспортировке, техническом обслуживании и сроке службы.
1. ОПИСАНИЕ И РАБОТА
1.1 Назначение
Извещатель используется для создания систем пожарной сигнализации и предназначен для
обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различ-
ных зданий и сооружений, а также на речных и морских судах, объектах подвижного состава же-
лезнодорожного транспорта и промышленных объектах .
Извещатель изготавливается в различных исполнениях в зависимости от области его приме-
нения и предъявляемых к нему дополнительных требований: исп."10", "30", "40", "50".
Извещатель исп. "10" используется с прибором приемно-контрольным и управления охран-
но-пожарным (ППКУОП) "Гамма-01" ТУ4372-010-40168287-06 и предназначен для эксплуатации
в зданиях и сооружениях общегражданского назначения.
Извещатель исп. "30" используется в составе комплекса технических средств охранно-
пожарной автоматики (КТС ОПА) "Гамма-01М" ТУ4372-030-40168287-06 и предназначен для экс-
плуатации на речных и морских судах и морских платформах.
Извещатель исп. "40" используется в составе комплекса технических средств универсальной
системы пожаротушения для тягового подвижного состава железнодорожного транспорта (КТС
УСПТ) "Гамма-01ПС" ТУ4372-040-40168287-06 и предназначен для эксплуатации на объектах
подвижного состава железнодорожного транспорта.
Извещатель исп. "50" используется с прибором приемно-контрольным и управления охран-
но-пожарным (ППКУОП) "Гамма-01" ТУ4372-010-40168287-06 и предназначен для эксплуатации
в зданиях и сооружениях объектов с повышенными требованиями к надежности функционирова-
ния и гарантиям безотказной работы аварийных систем.
Извещатель соответствуют требованиям ГОСТ Р 53325-2009 и не является средством изме-
рения.
НПО "Пожарная автоматика сервис"
3
ПАС 061.00.000 РЭ
1.2 Технические характеристики
1.2.1 Общие технические характеристики
1.2.1.1 Извещатель преобразует в цифровой код величину удельной оптической плотности задым-
ленной среды, а также формирует извещение о пожаре (срабатывании) при задымленности
окружающей среды с оптической плотностью в пределах:
1) от 0,05 дБ/м (1%/м) до 0,2 дБ/м (5%/м) (высокая чувствительность "В");
2) от 0,2 дБ/м (5%/м) до 0,7 дБ/м (15%/м) (средняя чувствительность "С"):
3) от 0,46 дБ/м (10%/м) до 1,5 дБ/м (30%/м) (низкая чувствительность "Н").
инерционность срабатывания от воздействия задымленного потока воздуха с оптической
плотностью 0,2 дБ/м
("В"), 0,7 дБ/м
("С"), 1,5 дБ/м ("Н") и скоростью 0,20,04 м/с не
более 5 с;
1.2.1.2 Извещатель включается в токовый шлейф комплексов "Гамма-01М", "Гамма-01ПС" или
прибора "Гамма-01" с напряжением питания (24±4) В.
1.2.1.3 Ток, потребляемый извещателем, мА, не более:
-
в дежурном режиме - 0,15;
-
в режиме срабатывания - 10.
1.2.1.4 Извещатель имеет встроенную оптическую индикацию красного цвета, которая обеспечи-
вает:
-
короткие световые импульсы (0,2с) и длительные паузы (до 1 мин) в дежурном
режиме;
-
короткие световые импульсы (0,2с) с паузой 0,8 с в режиме обмена информацией;
-
длительные световые импульсы
(0,8 с) и короткие паузы
(0,2 с) в режиме
срабатывания ("Пожар").
1.2.1.5 Максимально допустимая освещенность извещателя в местах их установки, лк ……..12000
1.2.1.6 Степень жесткости по устойчивости извещателя к воздействию электромагнитных полей,
наносекундных электрических импульсов и электростатических разрядов по
ГОСТ Р 53325-2009 - вторая.
1.2.1.7 Извещатель устойчив к климатическим воздействиям и сохраняет работоспособность при
эксплуатации в диапазоне температур от -30 до +55 оС.
1.2.1.8 Максимальное количество извещателей в одном шлейфе комплексов "Гамма-01М", Гамма-
01ПС или прибора "Гмма-01" - 63 шт.
1.2.1.9 Электрическая изоляция извещателя между токоведущими частями и корпусом выдержи-
вает без пробоя и поверхностного перекрытия 500 В эффективного напряжения переменно-
го тока частотой 50 Гц. Электрическое сопротивление изоляции извещателя -не менее
20 МОм.
1.2.1.10 Степень защиты извещателя, обеспечиваемая оболочкой, по ГОСТ 14254-96 - IP44.
1.2.1.11 Габаритные размеры и масса извещателей, не более: 145х100х110 мм, 0,7 кг
1.2.2 Особые (специальные) характеристики извещателей исп. "10", "50".
1.2.2.1 Извещатели сохраняют работоспособность после воздействия относительной влажности
воздуха 93% при температуре +40оС.
1.2.2.2 Извещатели выдерживают без повреждений и нарушения работоспособности воздействие в
любом направлении синусоидальной вибрации с ускорением 0,5g в диапазоне частот от 10
до 150 Гц.
1.2.2.3 Извещатели сохраняют работоспособность после нанесения прямого механического удара с
энергией 1,9Дж.
1.2.2.4 Вид климатического исполнения по ГОСТ 15150-69 - УХЛ3.
4
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
1.2.3 Особые (специальные) характеристики извещателей исп. "30".
1.2.3.1 Извещатели сохраняют работоспособность после воздействия относительной влажности
воздуха 95% при температуре +50оС.
1.2.3.2 Извещатели сохраняют свою работоспособность и не выдают ложных срабатываний при:
а)
воздействии синусоидальной вибрации в диапазоне частот от 2 до 100 Гц с ускорением 1g;
б)
воздействии качки с углом наклона 22,5º;
в)
воздействию морского (соляного) тумана;
г)
воздействии электростатического разряда с параметрами:
-
контактный разряд - 6 кВ;
-
воздушный разряд - 8 кВ.
д)
воздействии излучения радиочастот с параметрами:
-
диапазон частот - от 80 МГц до 1 ГГц;
-
напряженность поля-10В/м.
е)
при кондуктивном воздействии звуковых частот с параметрами:
-
диапазон частот- 50 Гц до 10кГц;
-
максимальная мощность-2 Вт.
ж)
при кондуктивном воздействии радиочастот с параметрами:
-
диапазон частот- 10 кГц до 80МГц;
-
амплитуда напряжения - 3 V;
и)
воздействии наносекундных импульсов с параметрами:
-
длительность - от 5 до 50 нс;
-
амплитуда (пик) по цепям питания - 2 кВ;
-
амплитуда по сигнальным линиям - 1 кВ
1.2.3.3 Вид климатического исполнения по ГОСТ 15150-69 - ОМ3.
1.2.4 Особые (специальные) характеристики извещателей исп. "40".
1.2.4.1Извещатели по условиям механического воздействия соответствуют
группе
М25
по
ГОСТ 17516.1, а также сохраняют свою работоспособность и не выдают ложных срабаты-
ваний при:
- воздействии синусоидальной вибрации в диапазоне частот от 1 до 60 Гц с ускорением
19,6 м/с (2g);
- длительных наклонах до 15о во всех направлениях;
- воздействии акустического шума с параметрами:
▫
диапазон частот 125-10000 Гц;
▫
уровень звукового давления - 140 дБ.
1.2.4.2 Извещатели рассчитаны на эксплуатацию в диапазоне температур от минус 50 до плюс
60 С. Извещатели сохраняют работоспособность при температуре не более 85 С в
течение 2 ч.
1.2.4.3 Вид климатического исполнения по ГОСТ 15150-69 - УХЛ3.
НПО "Пожарная автоматика сервис"
5
ПАС 061.00.000 РЭ
1.3 Состав изделия
Извещатель ИП212-"Фрегат М" (Рис. А1) изготовлен из прочного термостойкого прессма-
териала, имеет защищенную от вредного воздействия морской воды конструкцию, состоя-
щую из головной части извещателя (1) и базы извещателя (2) с кабельными вводами (3) или
трубными вводами (4). Головная часть извещателя состоит из корпуса (5), оптического уз-
ла (6), печатной платы (7) и соединительных контактных зажимов (8). Корпус извещателя
уплотняется с базой резиновым кольцом (9) и крепится к ней четырьмя винтами (10).В го-
ловной части извещателя с боков предусмотрены шесть проемов для захождения дыма, а на
лицевой поверхности расположены оптические индикаторы (11) и кнопка (12) с крышкой
(13) для проверки работоспособности извещателя. Боковые проемы закрыты мелкой сеткой.
В базе извещателя расположена плата (14) с винтовыми зажимами для внешнего соедине-
ния и адресный маркер (15). Схема подключения извещателя представлена на рис. А.4.
1.4 Устройство и работа
Извещатель представляет собой оптико-электронное устройство, которое осуществляет оп-
тическую и электрическую сигнализацию при появлении задымленной окружающей среды выше
допустимых значений в местах их установки. Принцип работы извещателя основан на использо-
вании эффекта отражения лучистой энергии частицами дыма, попадающего в чувствительную зо-
ну оптического узла. Чувствительная зона образуется пересечением телесных узлов поля зрения
излучателя и фотоприемника. Отраженный от продуктов горения поток инфракрасного излучения
попадает на фотоприемник и преобразуется электронной схемой в амплитуду электрических им-
пульсов. Измеренное значение удельной оптической плотности задымленной среды сравнивается
с запрограммированным пороговым значением, при превышении которого извещатель переходит
из дежурного режима в режим обмена тревожной информацией с комплексом "Гамма-01М"
("Гамма-01ПС", "Гамма-01"), который еще раз перепроверяет факт срабатывания и достоверность
полученной информации. После этого комплекс "Гамма-01М" ("Гамма-01ПС", "Гамма-01") пере-
дает в извещатель команду изменения режима работы его светодиода, что является сигналом кви-
тирования (подтверждение комплексом "Гамма-01М" ("Гамма-01ПС", "Гамма-01") правильности
принятой информации). При этом световой индикатор извещателя переключается на формирова-
ние длительных световых импульсов с короткими паузами, что соответствует сигналу "Пожар".
Каждому извещателю в шлейфе присвоен индивидуальный адрес. При получении от ком-
плекса "Гамма-01 М" ("Гамма-01ПС", "Гамма-01") своего адреса и команды извещатель формиру-
ет ответ и передает обратно в комплекс запрошенную информацию. Передача информации из ком-
плекса осуществляется с помощью позиционированных импульсов напряжения, а ответная пере-
дача - цифровой синхронной посылкой импульсов тока.
В режиме срабатывания ("Пожар") извещатель может находиться неограниченное время.
Вывод извещателя из этого состояния осуществляется подачей специальной команды.
Синхронизация работы всей электрической схемы извещателя осуществляется специализи-
рованным контроллером, выполняющим следующие функции:
-
формирование импульсных сигналов опроса инфракрасного излучателя;
-
осуществление контроля работоспособности схемы;
-
формирование сигнала срабатывания ("Пожар");
-
формирование сигнала дежурного режима;
-
обмена информацией с приемной частью комплекса.
Режим контроля работоспособности извещателя обеспечивается путем измерения амплитуды
отраженного сигнала и сравнения с нижним порогом освещенности. Данный способ обеспечивает
полный контроль работоспособности извещателя, включая элементы оптического узла.
6
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
1.5 Средства измерений, инструмент и принадлежности
Контрольно-измерительная аппаратура, оборудование и вспомогательные средства, приме-
няемые при испытаниях извещателя, должны соответствовать стандартам и технической докумен-
тации на них и быть поверены или аттестованы в установленном порядке.
1.5.1 Для определения чувствительности извещателя используется испытательная камера, разме-
ры и технические характеристики которой представлены в Приложении Е ГОСТ Р 53325-
2009. Для определения удельной оптической плотности дыма в испытательной камере при-
меняется измерительное устройство со следующими данными:
-
длина волны излучателя (приемника) от 850 до 950 нм;
-
диапазон измеряемой удельной оптической плотности от 0 до 2 дБ/м;
-
погрешность измерения не более 0,02 дБ/м;
-
длина зоны измерения оптической плотности не более 1,1м.
1.5.2 Для проверки сохранения работоспособности извещателя при воздействии фоновой осве-
щенности используется установка, конструкция которой представлена в приложении Д
ГОСТ Р 53325-2009.
1.6 Маркировка
Маркировка извещателя соответствует чертежам предприятия-изготовителя и содержит:
-
условное обозначение (ИП212-"Фрегат М");
-
товарный знак изготовителя;
-
знак обращения на рынке;
-
степень защиты оболочки по ГОСТ 14254-96;
-
обозначение электрических выводов для внешних подключений;
-
заводской номер;
1.7 Упаковка
Извещатель упаковывают в индивидуальную потребительскую и транспортную тару. Поря-
док размещения извещателя в потребительской таре, масса и габаритные размеры тары соответст-
вуют чертежам предприятия-изготовителя.
2
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения
2.1.1 Не допускается эксплуатация извещателя в помещениях с химически активной и электро-
проводной пылью. Допустимая концентрация пыли в контролируемой зоне не должна пре-
вышать 5 мг/м3.
2.1.2 Не рекомендуется устанавливать извещатель в местах, где возможно выделение газов, па-
ров и аэрозолей, способных вызвать коррозию.
2.1.3 Качество функционирования извещателя не гарантируется, если уровень электромагнитных
помех в местах эксплуатации будет превышать
2-ую степень жестки по
ГОСТ Р 53325-2009.
2.1.4 Не рекомендуется такая установка извещателя, при которой может осуществляться солнеч-
ная засветка или засветка от люминесцентных ламп с освещенностью более 12000лк.
НПО "Пожарная автоматика сервис"
7
ПАС 061.00.000 РЭ
2.1.5 При проведении ремонтных работ в помещениях, где установлен извещатель, должна быть
обеспечена его защита от механических повреждений и попадания строительных
материалов (побелка, краска, цементная пыль и т.д.). Для этого, во время неиспользования
извещателя, следует установить колпак защитный,
(поставляется в комплекте с
извещателем, рис. А.1).
2.1.6 Не допускается эксплуатация извещателя с установленным на него колпаком защитным.
2.2 Подготовка к использованию
2.2.1 Меры безопасности
Извещатель питается низковольтным напряжением (до 30 В) постоянного тока и при работе
с ним не существует возможности поражения электрическим током. Извещатель является безо-
пасными для обслуживающего персонала при монтаже, ремонте и регламентных работах, как в
исправном состоянии, так и в условиях возможных неисправностей.
При установке, замене и снятии извещателя необходимо соблюдать правила работ на высоте.
2.2.2 Объем и последовательность внешнего осмотра
Вскройте упаковку и проверьте комплектность. Если извещатель перед вскрытием находился
в условиях отрицательных температур, произведите выдержку не менее четырех часов при ком-
натной температуре.
Произведите внешний осмотр извещателя и убедитесь в отсутствии видимых механических
повреждений.
2.2.3 Указание об установке
Конструктивное исполнение извещателя позволяет закреплять его на деревянных, металли-
ческих и железобетонных конструкциях. Извещатель рекомендуется устанавливать на потолках
охраняемых помещений, при невозможности этого способа допускается его установка на стенах,
колоннах и т.п. или на специальных конструкциях. В последнем случае извещатель необходимо
размещать на расстоянии не более 300 мм от потолка, включая габариты извещателя.
Крепление извещателя осуществляется:
-
на потолке или стене с помощью пластин ПАС 161.00.025 из состава комплекта
монтажных частей №1 (КМЧ №1) ПАС 667.00.000
(Рис. А.1 ).
-
на фальш-потолке или фальш-стене с помощью скоб ПАС 050.01.008 из состава
КМЧ №2 ПАС 668.00.000 (Рис. А2, А3), по желанию заказчика выступающие части
скоб могут прикрываться декоративным диском ПАС 050.01.009 (Рис. А.2).
Монтаж извещателя на объектах должен производиться с учетом рекомендаций настоящего
Руководства по эксплуатации, а также требований РД 78.145-93 "Системы и комплексы охранной,
пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ".
При монтаже извещателя на объекте рекомендуется следующий порядок работ:
- снимите колпак защитный с извещателя. Для этого надо ослабить винты (рис. А.1),
повернуть колпак и потянуть его на себя.
- отсоедините головную часть извещателя от базы.
- закрепите базу в точках контроля согласно проекту и подключите её к шлейфам пожар-
ной сигнализации;
- по окончанию установки и монтажа всей системы пожарной сигнализации подсоедините
головную часть извещателя и проверьте работоспособность каждого извещателя в сис-
теме.
- если извещатель не используется, то для предотвращения загрязнения извещателя уста-
новите колпак защитный.
ВНИМАНИЕ!
ЭКСПЛУАТАЦИЯ ИЗВЕЩАТЕЛЯ С УСТАНОВЛЕННЫМ НА НЕГО
КОЛПАКОМ ЗАЩИТНЫМ НЕ ДОПУСКАЕТСЯ!
8
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
2.3 Перечень возможных неисправностей
Перечень возможных неисправностей приведен в таблице 1.
Таблица 1
Наименование неис-
правности, внешнее
Вероятная причина
Методы устранения
проявление и допол-
нительные признаки
1. Проверить наличие напряжения
1. Обрыв шлейфа
20 В на контактах 2, 3 извещате-
ля. Восстановить целостность
шлейфа, подающего напряжение
питания.
1. На извещателе нет
2. Плохой контакт в соедини-
2. Очистить и подтянуть гайки на
световой индика-
тельных проводах базы из-
контактных колодках.
ции, на БКИ-Ф
вещателя или головной час-
надпись "Неис-
ти.
3. Заменить головную часть извеща-
правность".
3. Неисправность головной
теля из состава ЗИП.
части извещателя.
4. Заменить адресный маркер из со-
става ЗИП, предварительно за-
4. Неисправность адресного
программировав его с помощью
маркера в базе извещателя
прибора ПКАИ согласно проект-
ной документации и инструкции
на ПКАИ.
2. Извещатель сраба-
В чувствительной зоне оптиче-
Очистить извещатель от пыли про-
тывает в отсутст-
ского узла находится пыль
дувкой воздухом.
вии дыма
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В процессе эксплуатации извещателя следует проводить техническое обслуживание с перио-
дическим контролем работоспособности в объеме ТО-1 и ТО-2.
3.1 В ТО-1 включает внешний осмотр, выявление механических повреждений, чистку и удаление
пыли.
3.2 В ТО-2 включают внешний осмотр, выявление механических повреждений, чистку, удаление
пыли и проверку работоспособности извещателя от источника дыма.
3.3 Рекомендуемая периодичность обслуживания, месяцы:
- Морские и речные суда
ТО-1 ………… 6
ТО-2 ……..….. 12
- Офисы, жилые помещения
ТО-1 ………… 6
ТО-2 ……..….. 12
- Общественные помещения
ТО-1 ……..….. 4
ТО-2 ……..….. 6
- Производственные помещения, склады и т.д.
ТО-1 ……..….. 3
ТО-2 ……..….. 6
НПО "Пожарная автоматика сервис"
9
ПАС 061.00.000 РЭ
3.4 Удаление пыли производите продувкой извещателя воздухом в течение одной минуты со всех
сторон оптического узла, используя для этой цели пылесос, либо компрессор с давлением
(0,5…2) кгс/см2.
4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1
Извещатель в упаковке предприятия изготовителя должна транспортироваться любым ви-
дом закрытого транспорта (железнодорожные вагоны, закрытые автомашины, контейнеры,
герметизированные отсеки самолетов, трюмов и т.д.) в соответствии с документами:
- "Правила перевозки грузов", МПС, М., Транспорт, 1983 г.;
- "Правила перевозки грузов автомобильным транспортом", МАТ, М, Транспорт 1984г.;
- "Технические условия погрузки и размещения в судах и на складах тарноштучных гру-
зов", ММФ, М, Транспорт 1990г.;
- "Руководство по грузовым перевозкам на внутренних воздушных линиях СССР", МГА,
1975г.
4.2
Хранение извещателя в упаковке на складах изготовителя и потребителя должно соответст-
вовать условиям хранения 2 по ГОСТ 15150.
5 КОМПЛЕКТНОСТЬ
5.1 Комплект поставки извещателя должен соответствовать таблице 2.
Таблица 2
Наименование и условное
Кол-во
Обозначение
Примечание
обозначение
шт.*
Извещатель пожарный дымовой
оптико-электронный адресно-
аналоговый ИП212-"Фрегат М"
ПАС 061.00.000
(ТУ 4371-031-40167287-05)
исп._________*
ПАС 063.00.006
Колпак защитный
Извещатель пожарный дымовой
оптико-электронный адресно-
1 экз.
На партию
ПАС 061.00.000 РЭ
аналоговый ИП212-"Фрегат М"
извещателей
Руководство по эксплуатации
* Заполняется при поставке.
Примечание. Комплекты монтажных частей №1 и №2 и декоративный диск заказываются и
поставляются отдельно.
10
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Предприятие - изготовитель гарантирует соответствие извещателей требованиям техниче-
ских условий ТУ4371-031-40168287-05 при соблюдении потребителем условий и правил хранения,
монтажа, эксплуатации и транспортирования .
6.1
Для извещателей исп. "10", "30".
6.1.1
Назначенный срок службы - 10 лет.
6.1.2
Гарантийный срок хранения в упаковке должен быть не более 2-х лет со дня изготовления.
6.1.3
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более 18
месяцев со дня отгрузки с предприятия - изготовителя.
6.2
Для извещателей исп. "40", "50".
6.2.1
Назначенный срок службы до среднего (заводского) ремонта - не менее 17 лет.
6.2.2
Назначенный срок службы до списания - 30 лет;
6.2.3
Гарантийный срок службы - 2 года со дня ввода в эксплуатацию, но не более трех лет со
дня поставки.
7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Извещатель(ли) пожарный(ые) дымовой(ые )оптико-электронный(ые) адресно-аналоговый(ые)
ИП 212-"Фрегат М" исп.
заводской(ие) номер(а)
изготовлен(ы) и принят(ы) в соответствии с требованиями государственных стандартов и дейст-
вующей технической документацией и признан(ы) годным(ми) к эксплуатации.
Контроль качества изготовления по ГОСТ Р ИСО-9001, СТП 002-97 ПАС.
Начальник ОТК
МП
__________________
_________________________
личная подпись
расшифровка подписи
__________________
год, месяц, число
НПО "Пожарная автоматика сервис"
11
ПАС 061.00.000 РЭ
8 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Извещатель(ли) пожарный(ые) дымовой(ые )оптико-электронный(ые) адресно-аналоговый(ые)
ИП 212-"Фрегат М" исп.
заводской(ие) номер(а)
упакован(ы) на предприятии-изготовителе НПО "Пожарная автоматика сервис" согласно требо-
ваниям, предусмотренным в действующих технических условиях ТУ 4371-031-40168287-05.
должность
подпись
расшифровка подписи
год, месяц, число
9 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
При отказе в работе или неисправности извещателя в период гарантийного срока потребите-
лем должен быть составлен технически обоснованный акт о необходимости ремонта и отправки
извещателя предприятию - изготовителю с указанием наименования изделия, его номера, даты
выпуска, характера дефекта и возможных причин его возникновения.
Отказавший(ие) извещатель(и) с актом направляются по адресу:
109129, г. Москва, ул. 8 - ая Текстильщиков, д. 18, корп. 3, тел. (499)179-84-44
ООО " НПО Пожарная автоматика сервис".
10 ФОРМА СБОРА ИНФОРМАЦИИ
Одновременно со сведениями о рекламациях потребитель заполняет форму сбора информа-
ции об отказах (таблица 3).
При отсутствии заполненной формы сбора информации об отказах рекламации не рассмат-
риваются.
Все предъявленные рекламации регистрируют в таблице 4.
12
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
Таблица 3
Наименование изве-
Дата ввода в эксплуа-
Номер
Дата выпуска
щателя
тацию
Дата возникновения
Наработка к моменту
Внешнее проявление
Условия эксплуатации
отказа
отказа
отказа
Внешнее проявление отказа
Предполагаемая причина отказа
Замечания и предложения по повышению ка-
Способ устранения неисправности
чества извещателей
Информация об упаковке изделия
Таблица 4
Дата выхода изделия
Краткое содержание
Подпись ответствен-
Принятые меры
из строя
рекламации
ного лица
11 СВЕДЕНИЯ О ВВОДЕ ИЗВЕЩАТЕЛЯ В ЭКСПЛУАТАЦИЮ
Извещатель(и) пожарный(ые) дымовой(ые) оптико-электронный(ые) адресно-аналоговый(ые)
ИП 212-"Фрегат М" исп.
заводской(ие) номер(а)
введен(ы) в эксплуатацию
(дата)
МП
(подпись и фамилия ответственного лица)
НПО "Пожарная автоматика сервис"
13
ПАС 061.00.000 РЭ
ПРИЛОЖЕНИЕ А
Колпак
защитный
Ослабить
Повернуть
винты
Рисунок А.1. - Извещатель пожарный дымовой оптико-электронный адресно-
аналоговый ИП212 - "Фрегат М"
Общий вид. Габаритные и установочные размеры.
Крепление извещателя пластинами.
14
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
Рисунок А.2 - Крепление извещателя ИП 212-"Фрегат М" скобами.
Рисунок А.3 - Разметка фальш-потолка для монтажа извещателя
НПО "Пожарная автоматика сервис"
15
ПАС 061.00.000 РЭ
Пример условного обозначения извещателя:
ИП212 -"Фрегат М" Х1, Х2, Х3, Х4,Х5 исп.ХХ, где:
ХХ - исполнение в соответствии с областью применения и вариан-
том исполнения внутри области применения
Х1 - цвет покрытия:
1- слоновая кость
2- красный;
3- белый;
4- серый;
Х2 - тип ввода:
1- PG-13,5 (кабельный)
2- штуцер (трубный)
Х3 -количество вводов (один или два)
Х4 - способ монтажа:
1- крепление через пластины (Рис. А1)
2- крепление через скобы (Рис. А2)
Х5 - диапазоны чувствительности задымленности:
В - высокая чувствительность;
С - средняя чувствительность;
Н - низкая чувствительность
Примечание. При отсутствии в заказе указания на диапазон чувствительности
задымленности, поставляется извещатель высокой чувствительности.
Для извещателя с покрытием цвета слоновой кости, с двумя кабельными гермовводами
PG-13,5, креплением через пластины, средней чувствительности задымленности для экс-
плуатации на морском судне:
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый
ИП212 - "Фрегат М" 1121С исп. 31 ТУ 4371-031-40168287-05.
16
НПО "Пожарная автоматика сервис"
ПАС 061.00.000 РЭ
база извещателя
“Фрегат М”
+
+
+
шлейф
шлейф
э
к следующему
от предыдущего
извещателю
извещателя
-
-
-
4
3
адресный маркер
2
1
головная часть
извещателя
“Фрегат М”
3
4
Рисунок А.4 - Схема подключения извещателя ИП 212-"Фрегат М".
НПО "Пожарная автоматика сервис"
17
