ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ ИПР – "Шлюп М". Руководство по эксплуатации ПАС 035.00.000 РЭ
Утвержден
ПАС 035.00.000 РЭ - ЛУ
ИЗВЕЩАТЕЛЬ
ПОЖАРНЫЙ РУЧНОЙ
ИПР - "Шлюп М"
исп.________
Руководство по эксплуатации
Изм. 11
СОДЕРЖАНИЕ
1
Описание и работа ……..……………………………………………………..
3
1.1
Назначение ……….……………………………………………………………3
1.2
Технические характеристики …..…………………………………………….
3
1.3
Состав изделия .………………………………………………………………
5
1.4
Устройство и работа ……………………………………………….…………
6
1.5
Средства измерения, инструмент и принадлежности ………………………6
1.6
Маркировка ……………………………………………………………………6
1.7
Упаковка ………………………………………………………………………
7
2
Использование по назначению …………………………………….………..
7
2.1
Эксплуатационные ограничения ………………………………………….…
7
2.2
Подготовка к использованию ………………………………………………..
7
2.3
Перечень возможных неисправностей ………………………………………8
3
Техническое обслуживание.…………………………………………………
8
4
Транспортирование и хранение ……………………………………………..
9
5
Комплектность ..………….……………………………………………………10
6
Гарантии изготовителя …………………………
10
7
Свидетельство о приемке ……………………………………………………
11
8
Свидетельство об упаковывании …………………………………………….
11
9
Сведения о рекламациях ……………………………………………………..
12
10
Форма сбора информации ……………………………………………………
12
11
Сведения о вводе извещателя в эксплуатацию …………………………..
13
Приложение А.
Рисунок А1. Извещатель пожарный ручной ИПР - "Шлюп М". Общий вид.
Габаритные и установочные размеры. Крепление извещателя
пластинами…………………………………………………………
14

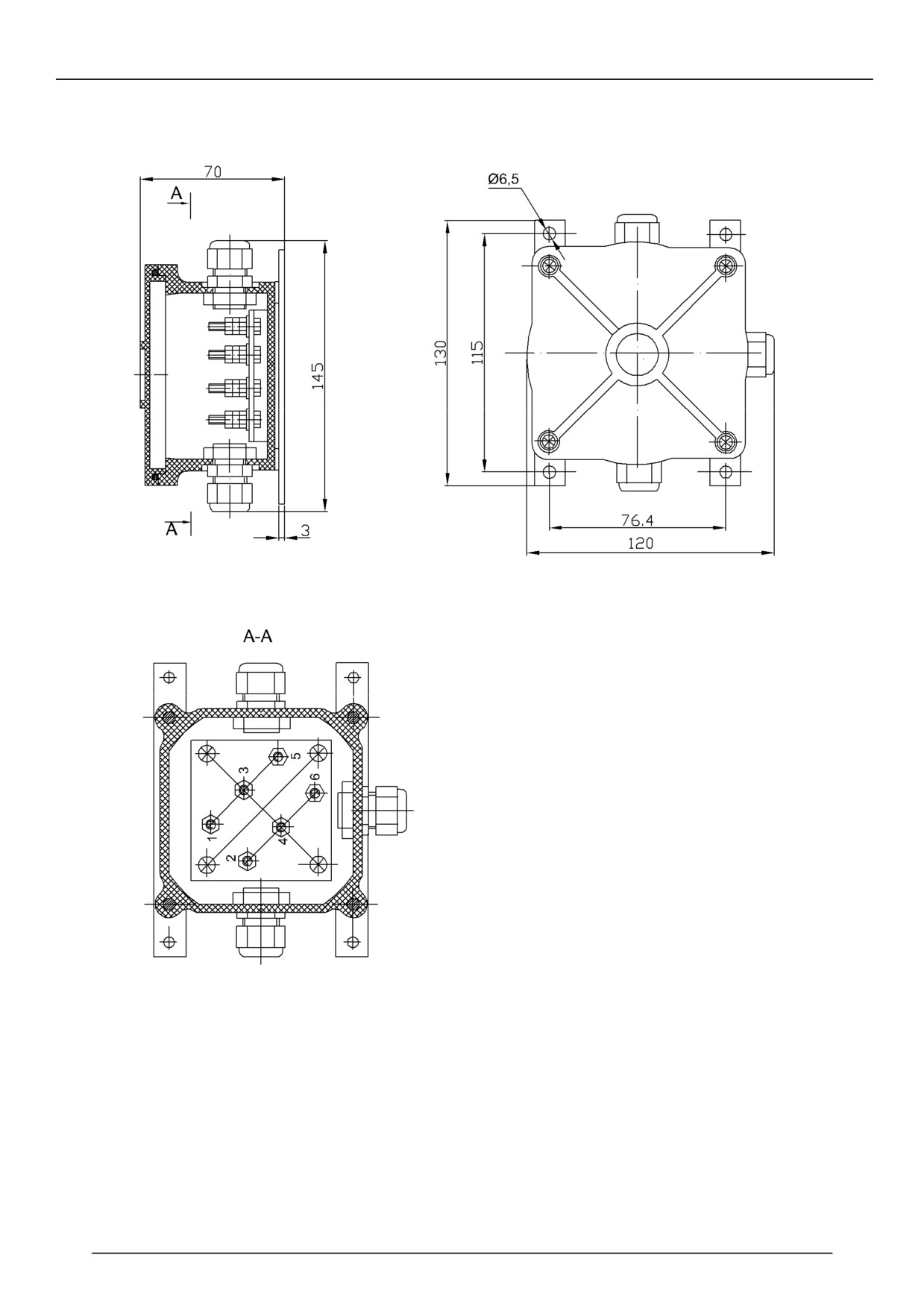

Рисунок А 2. Коробка соединительная СК. Габаритные и установочные
размеры…………………………………………………………….
15

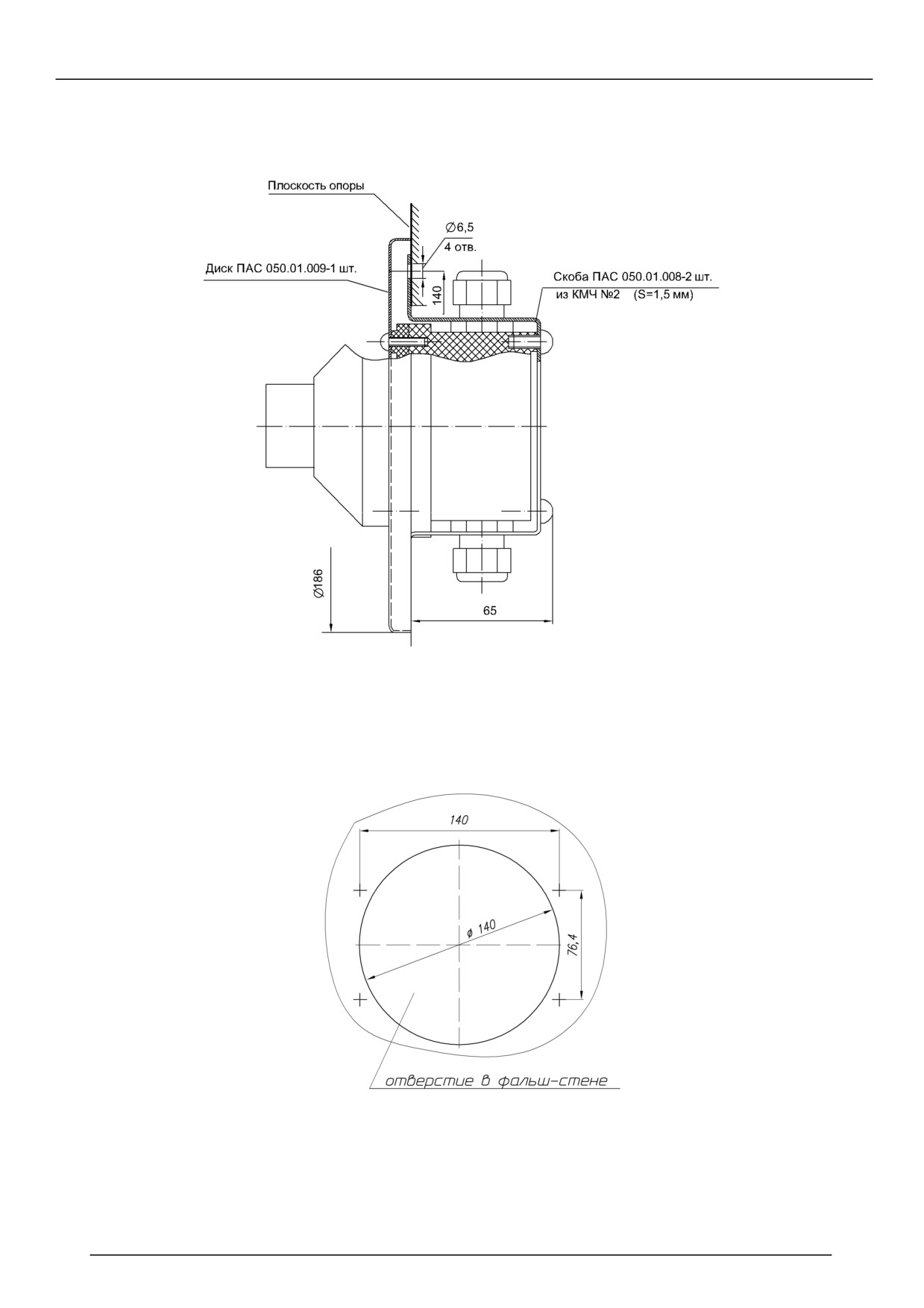

Рисунок А 3. Крепление извещателя ИПР - "Шлюп М" скобами……………..
16
Рисунок А.4. Разметка фальш-стены для монтажа извещателя………………..
16

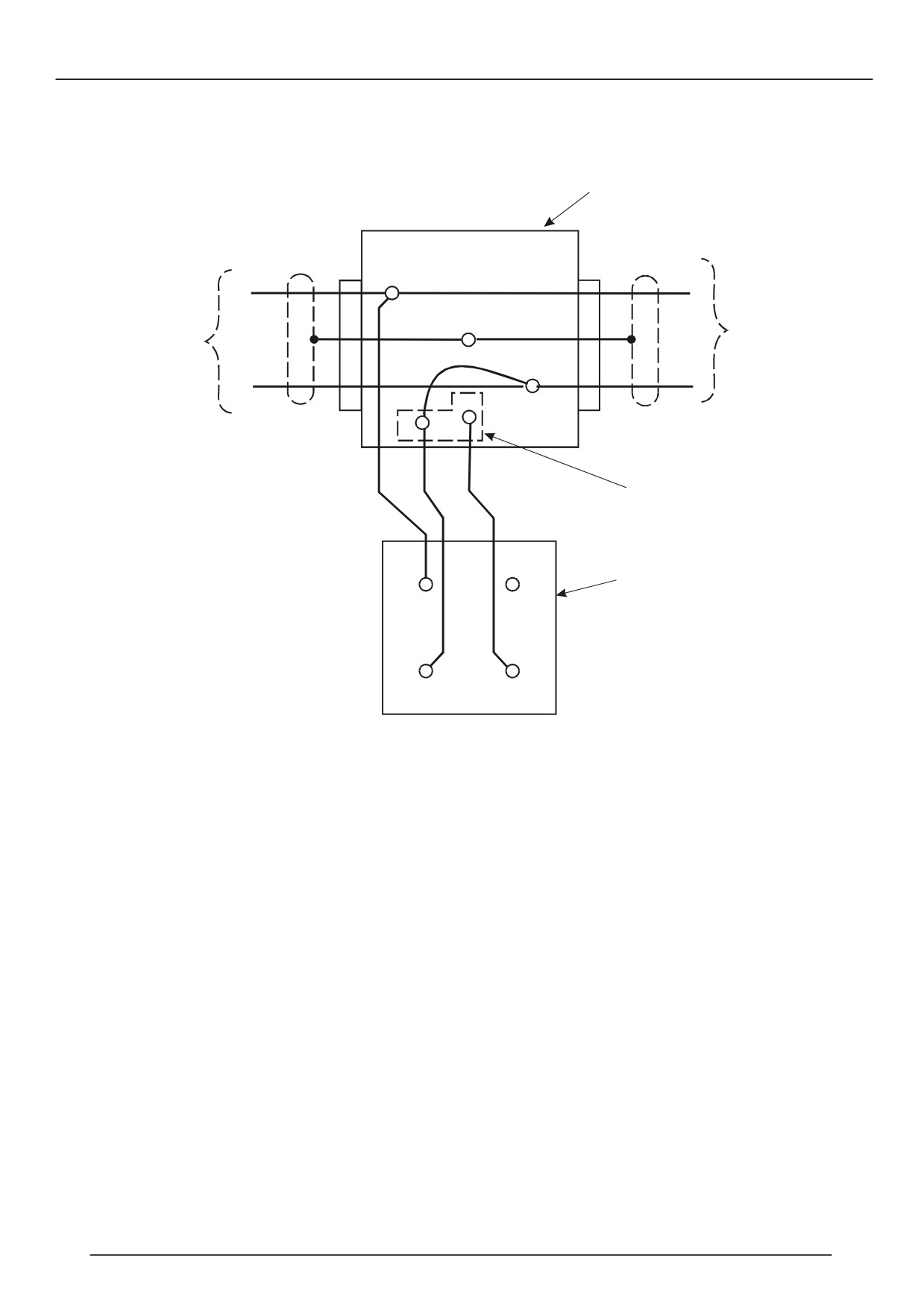

Рисунок А 5. Схема подключения извещателя ИПР-"Шлюп М"………………
18

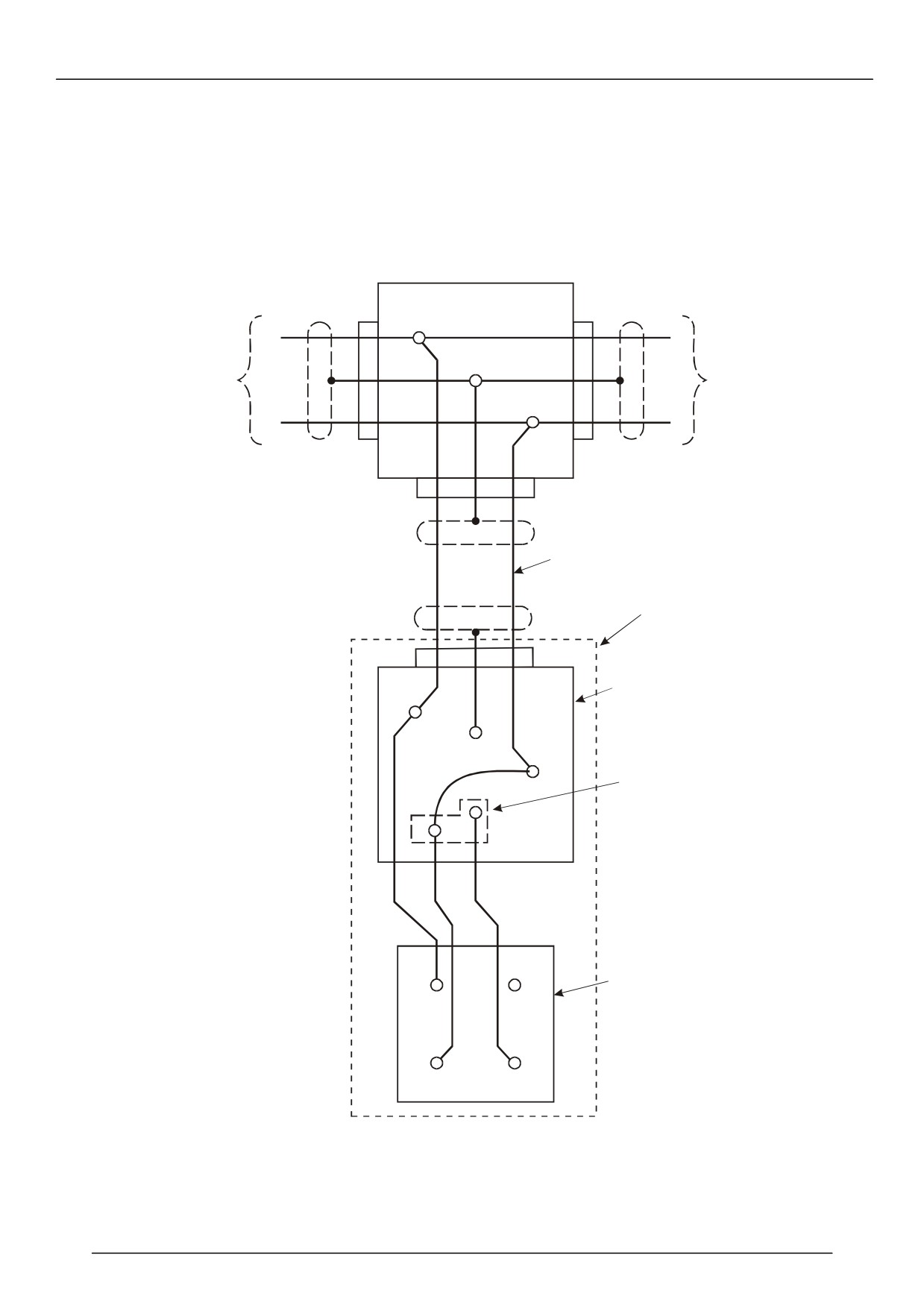

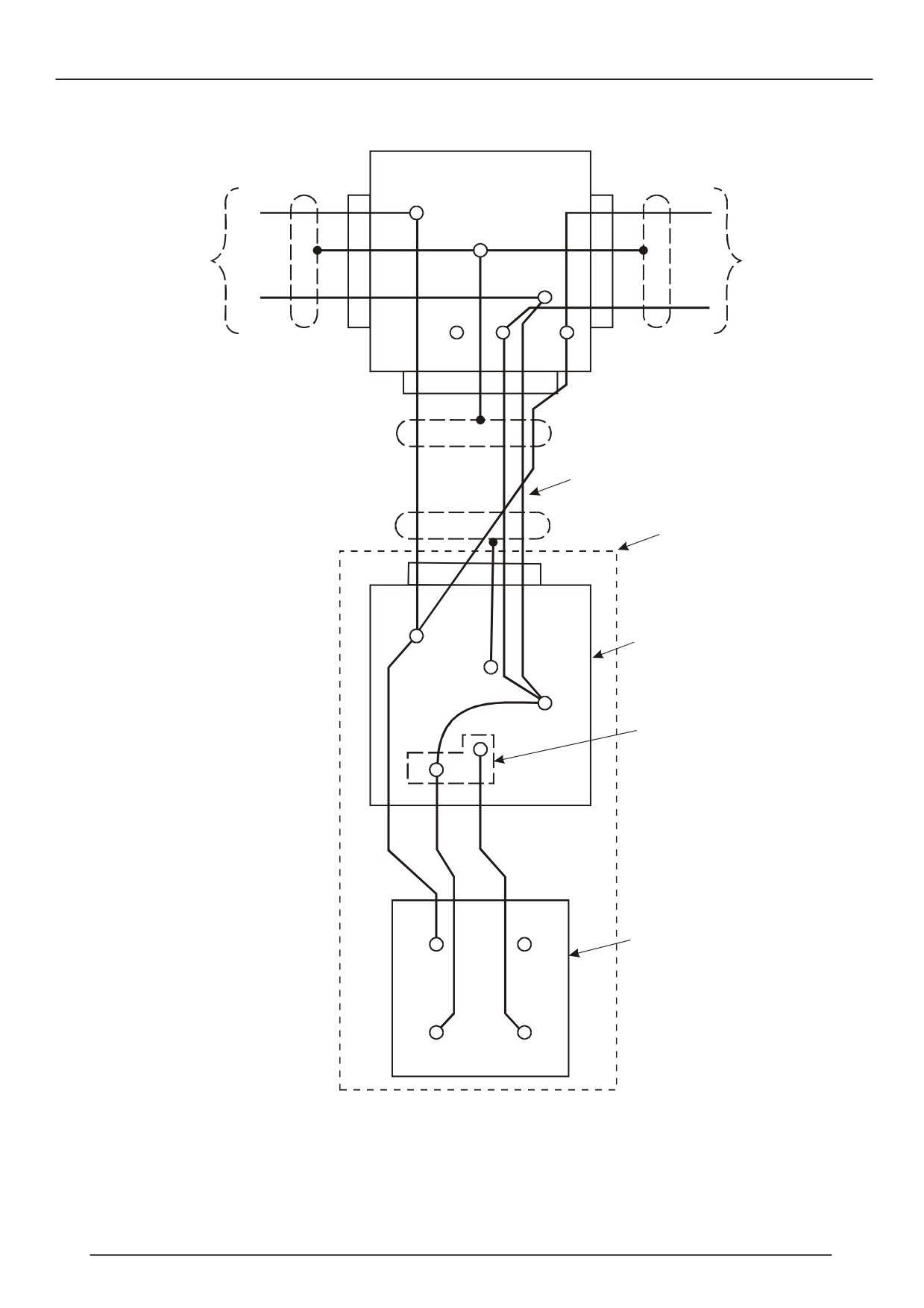

Рисунок А 6. Схемы подключения извещателя ИПР-"Шлюп М" с
одним гермовводом через соединительную коробку……………
19
Настоящее Руководство по эксплуатации является объединенным эксплуатационным до-
кументом, включающим в себя разделы руководства по эксплуатации, инструкции по монтажу,
формуляра и паспорта. Предназначено для ознакомления с составом, техническими характери-
стиками, устройством, принципом действия и использованием извещателя пожарного ручного
ИПР - "Шлюп М" (в дальнейшем - извещатель) в объеме, необходимом для монтажа и эксплуа-
тации, а также содержит сведения о таре и упаковке, приемке, транспортировке, техническом
обслуживании и сроке службы.
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
Извещатель используется для создания систем пожарной сигнализации и предназначен
для ручного включения сигнала пожарной тревоги в системах пожарной сигнализации и пожа-
ротушения в закрытых помещениях или на открытом воздухе под навесом различных зданий и
сооружений, а также на речных и морских судах, объектах подвижного состава железнодорож-
ного транспорта и промышленных объектах.
Извещатель изготавливается в различных исполнениях в зависимости от области его при-
менения и предъявляемых к нему дополнительных требований: исп."10", "30", "40", "50".
Извещатель исп. "10" используется с прибором приемно-контрольным и управления ох-
ранно-пожарным (ППКУОП) "Гамма-01" ТУ4372-010-40168287-06 и предназначен для экс-
плуатации в зданиях и сооружениях общегражданского назначения.
Извещатель исп. "30" используется в составе комплекса технических средств охранно-
пожарной автоматики (КТС ОПА) "Гамма-01М" ТУ4372-030-40168287-06 и предназначен для
эксплуатации на речных и морских судах и морских платформах.
Извещатель исп. "40" используется в составе комплекса технических средств универсаль-
ной системы пожаротушения для тягового подвижного состава железнодорожного транспорта
(КТС УСПТ) "Гамма-01ПС" ТУ4372-040-40168287-06 и предназначен для эксплуатации на объ-
ектах подвижного состава железнодорожного транспорта.
Извещатель исп. "50" используется с прибором приемно-контрольным и управления ох-
ранно-пожарным (ППКУОП) "Гамма-01" ТУ4372-010-40168287-06 и предназначен для экс-
плуатации в зданиях и сооружениях объектов с повышенными требованиями к надежности
функционирования и гарантиям безотказной работы аварийных систем.
Извещатель обеспечивает прием и отображение обратного сигнала, подтверждающего
прием комплексами "Гамма-01М", "Гамма-01ПС" или прибором "Гамма-01" тревожного изве-
щения о пожаре.
Извещатель соответствуют требованиям ГОСТ Р 53325-2009 и не является средством
измерения.
1.2 Технические характеристики
1.2.1 Общие технические характеристики
1.2.1.1 Извещатель посылает тревожное извещение о пожаре при переводе приводного эле-
мента (кнопки) извещателя во включенное состояние.
1.2.1.2 Усилие, необходимое для включения приводного элемента, составляет 15±3Н. После
снятия усилия извещатель остаётся во включенном состоянии.
1.2.1.3 Извещатель не должен срабатывать при приложении усилия 5±0,5Н.
1.2.1.4 Извещатель включается в токовый шлейф комплексов "Гамма-01М", "Гамма-01ПС"
или прибора "Гамма-01" с напряжением питания (24±4) В.
1.2.1.5 Ток, потребляемый извещателем, мА, не более:
-
в дежурном режиме - 0,15;
-
в режиме срабатывания - 10.
1.2.1.6 Извещатель имеет встроенную оптическую индикацию красного цвета, которая обеспе-
чивает:
-
короткие световые импульсы (0,2с) и длительные паузы (до 1 мин) в дежурном режиме;
-
короткие световые импульсы и короткие паузы (0,2с) в режиме срабатывания (нажатия
сигнальной кнопки);
-
длительные световые импульсы (0,8с) и короткие паузы (0,2с) в режиме поступления
ответного сигнала.
1.2.1.7 Электрическая изоляция извещателя между токоведущими частями и корпусом выдер-
живает без пробоя и поверхностного перекрытия 500 В эффективного напряжения пе-
ременного тока частотой 50 Гц. Электрическое сопротивление изоляции извещателя -не
менее 20 МОм.
1.2.1.8 Степень жесткости по устойчивости к воздействию электромагнитных полей
ГОСТ Р 53325-2009 - вторая.
1.2.1.9 Извещатель устойчив к климатическим воздействиям и сохраняет работоспособность
при эксплуатации в диапазоне температур от -40 до +55 оС.
1.2.1.10 Максимальное количество извещателей в одном шлейфе комплексов "Гамма-01М",
"Гамма-01ПС" или прибора "Гамма-01" - 63 шт.
1.2.1.11 Степень защиты извещателя, обеспечиваемая оболочкой, по ГОСТ 14254-96 - IP56.
1.2.1.12 Габаритные размеры и масса извещателя, не более 145х100х125 мм, 0,75 кг.
1.2.2 Особые (специальные) характеристики извещателей исп. "10", "50".
1.2.2.1 Извещатели сохраняют работоспособность после воздействия относительной влажности
воздуха 93% при температуре +40оС.
1.2.2.2 Извещатели выдерживают без повреждений и нарушения работоспособности воздейст-
вие в любом направлении синусоидальной вибрации с ускорением 0,5g в диапазоне час-
тот от 10 до 150 Гц.
1.2.2.3 Извещатели сохраняют работоспособность после нанесения прямого механического уда-
ра с энергией 1,9Дж.
1.2.2.4 Вид климатического исполнения по ГОСТ 15150-69 - УХЛ3.
1.2.3 Особые (специальные) характеристики извещателей исп. "30".
1.2.3.1 Извещатели сохраняют работоспособность после воздействия относительной влажности
воздуха 95% при температуре +50оС.
1.2.3.2 Извещатели сохраняют свою работоспособность и не выдают ложных срабатываний
при:
а)
воздействии синусоидальной вибрации в диапазоне частот от 2 до 100 Гц с ускорением
1g;
б)
воздействии качки с углом наклона 22,5º;
в)
воздействию морского (соляного) тумана;
г)
воздействии электростатического разряда с параметрами:
-
контактный разряд - 6 кВ;
-
воздушный разряд - 8 кВ.
д)
воздействии излучения радиочастот с параметрами:
-
диапазон частот - от 80 МГц до 1 ГГц;
-
напряженность поля-10В/м.
е)
при кондуктивном воздействии звуковых частот с параметрами:
-
диапазон частот- 50 Гц до 10кГц;
-
максимальная мощность-2 Вт.
ж)
при кондуктивном воздействии радиочастот с параметрами:
-
диапазон частот- 10 кГц до 80МГц;
-
амплитуда напряжения - 3 V;
и)
воздействии наносекундных импульсов с параметрами:
-
длительность - от 5 до 50 нс;
-
амплитуда (пик) по цепям питания - 2 кВ;
-
амплитуда по сигнальным линиям - 1 кВ
1.2.3.3 Вид климатического исполнения по ГОСТ 15150-69 - ОМ3.
1.2.4 Особые (специальные) характеристики извещателей исп. "40".
1.2.4.1 Извещатели по условиям механического воздействия соответствуют
группе
М25 по
ГОСТ 17516.1, а также сохраняют свою работоспособность и не выдают ложных сраба-
тываний при:
- воздействии синусоидальной вибрации в диапазоне частот от 1 до 60 Гц с ускорением
19,6 м/с (2g);
- длительных наклонах до 15о во всех направлениях;
- воздействии акустического шума с параметрами:
▫
диапазон частот 125-10000 Гц;
▫
уровень звукового давления - 140 дБ.
1.2.4.2 Извещатели рассчитаны на эксплуатацию в диапазоне температур от минус 50 до плюс
60 С.
1.2.4.3 Вид климатического исполнения по ГОСТ 15150-69 - УХЛ3.
1.3 Состав изделия

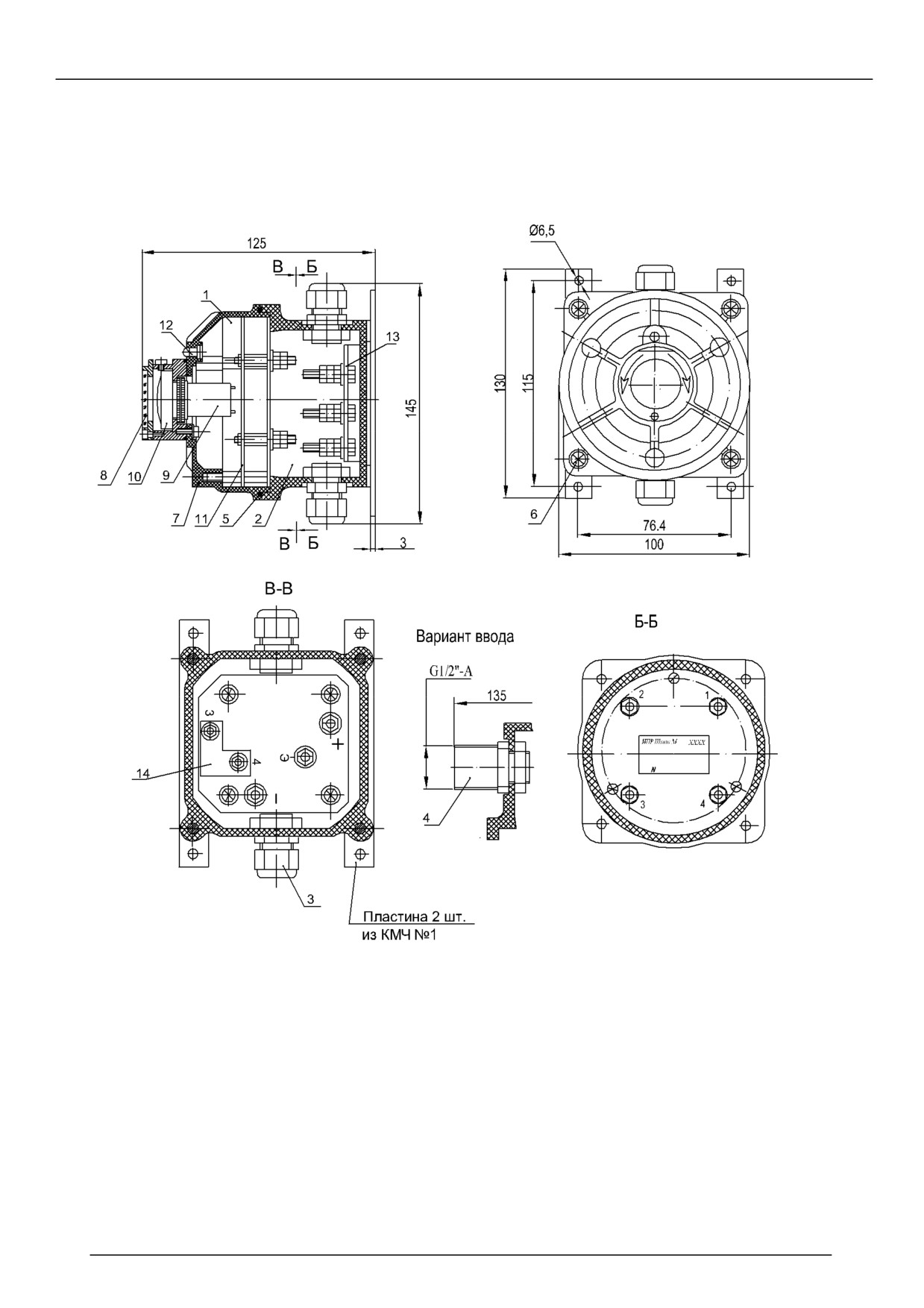

1.3.1 Извещатель ИПР-"Шлюп М" (рис. А1) изготовлен из прочного термостойкого прессма-
териала, имеет защищенную от вредного воздействия морской воды конструкцию, со-
стоящую из головной части (1) и базы (2) с одним или двумя кабельными вводами (3)
или трубными вводами (4). Головная часть извещателя уплотняется резиновым кольцом
(5) и крепится к базе четырьмя винтами (6).
Головная часть извещателя состоит из корпуса (7) с поворотной прозрачной крышкой
(8), под которой расположена сигнальная кнопка (9) с резиновым колпачком (10), печат-
ной платы (11) со светодиодным индикатором (12).В базе извещателя расположена плата
(13) с винтовыми зажимами для внешнего соединения и адресный маркер (14). На лице-
вой поверхности корпуса извещателя нанесены знаки, определяющие направление при-
ложения усилия. Схема подключения извещателя представлена на рис. А5.
Для извещателя с одним вводом может поставляться коробка соединительная СК, кото-
рая служит для упрощения монтажа и создания ответвлений на линии шлейфа. Габарит-
5
ные и присоединительные размеры коробки СК указаны на рисунке А2. Схемы подклю-
чения извещателя с помощью соединительной коробки представлены на рис. А6.
1.4 Устройство и работа
Извещатель представляет собой устройство для ручного дистанционного включения сиг-
нала пожарной тревоги в аппаратуре комплекса "Гамма-01М" ("Гамма-01ПС", "Гамма-01").
Работает извещатель следующим образом.
В дежурном режиме извещатель постоянно опрашивается комплексом "Гамма-01М"
("Гамма-01ПС", "Гамма-01") для определения его работоспособности и контроля исправности
шлейфа сигнализации. Обмен информацией происходит в следующем порядке. Каждому изве-
щателю в шлейфе присвоен индивидуальный адрес. При получении от комплекса "Гамма-
01М" ("Гамма-01ПС", "Гамма-01") своего адреса и команды извещатель формирует ответ и пе-
редает обратно запрошенную информацию. Передача информации к извещателю осуществля-
ется с помощью позиционированных импульсов напряжения, а ответная передача -синхронной
посылкой импульсов тока. При этом оптический индикатор извещателя в дежурном режиме
слабо светится короткими проблесками с длительными паузами до 1 мин.
При нажатии на приводной элемент (сигнальную кнопку) извещателя, механическое воз-
действие преобразуется электронной схемой извещателя и переводит его в режим срабатыва-
ния. После перехода в режим срабатывания извещатель передает всю необходимую информа-
цию в комплекс "Гамма-01М"("Гамма-01ПС", "Гамма-01"), который еще раз перепроверяет
факт срабатывания и достоверность полученной информации. После этого комплекс "Гамма-
01М"("Гамма-01ПС", "Гамма-01") передает в извещатель команду изменения режима работы
его светодиода, что является сигналом квитирования (подтверждение комплексом "Гамма-
01М"("Гамма-01ПС", "Гамма-01") правильности принятой информации.) При этом световой
индикатор извещателя переключается на формирование длительных световых импульсов с ко-
роткими паузами, что соответствует сигналу "Пожар". Возврат извещателя в исходное состоя-
ние осуществляется переводом комплекса "Гамма-01М" ("Гамма-01ПС", "Гамма-01") в режим
"Сброс".
Таким образом, световая индикация извещателя позволяет в дежурном режиме контро-
лировать его работоспособность, фиксирует передачу и обеспечивает подтверждение приема
сигнала пожарной тревоги в режиме ручного включения.
1.5 Средства измерений, инструмент и принадлежности
1.5.1 Контрольно-измерительная аппаратура, оборудование и вспомогательные средства,
применяемые для испытаний извещателя, должны соответствовать стандартам и
технической документации на них и быть поверены или аттестованы в установленном
порядке.
1.5.2 Погрешность измерения параметров извещателя не должна превышать 5%.
1.6 Маркировка
Маркировка извещателя соответствует чертежам предприятия-изготовителя и содержит:
- условное обозначение (ИПР-"Шлюп М");
- товарный знак изготовителя;
- знак обращения на рынке;
- обозначение электрических выводов для внешних подключений;
- степень защиты оболочки по ГОСТ 14254-96;
- заводской номер;
6
1.7 Упаковка
Извещатель упаковывают в индивидуальную потребительскую и транспортную тару. По-
рядок размещения извещателя в потребительской таре, масса и габаритные размеры тары соот-
ветствуют чертежам предприятия-изготовителя.
2
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения
2.1.1 Не допускается эксплуатация извещателя в помещениях с химически активной и элек-
тропроводной пылью, а также с горючей пылью или волокнами, способными образовы-
вать с воздухом взрывоопасные смеси.
2.1.2 Не рекомендуется устанавливать извещатель в местах, где возможно выделение газов,
паров и аэрозолей, способных вызвать коррозию.
2.1.3 Качество функционирования извещателя не гарантируется, если уровень электромагнит-
ных помех в местах эксплуатации будет превышать
2-ую степень жестки по
ГОСТ Р 53325-2009.
2.1.4 При проведении ремонтных работ в помещениях, где установлен извещатель, должна
быть обеспечена его защита от механических повреждений и попадания строительных
материалов (побелка, краска, цементная пыль и т.д.).
2.2 Подготовка к использованию
2.2.1 Меры безопасности
Извещатель питается низковольтным напряжением (до 30 В) постоянного тока и при ра-
боте с ним не существует возможности поражения электрическим током. Извещатель является
безопасным для обслуживающего персонала при монтаже, ремонте и регламентных работах как
в исправном состоянии, так и в условиях возможных неисправностей.
2.2.2 Объем и последовательность внешнего осмотра
Вскройте упаковку и проверьте комплектность. Если извещатель перед вскрытием нахо-
дился в условиях отрицательных температур, произведите выдержку не менее четырех часов
при комнатной температуре.
Произведите внешний осмотр извещателя и убедитесь в отсутствии видимых механиче-
ских повреждений.
2.2.3 Указание об установке
Конструктивное исполнение извещателя позволяет закреплять его на деревянных, метал-
лических и железобетонных конструкциях. Извещатель рекомендуется устанавливать в прохо-
дах, коридорах, лестничных клетках, т.е. на путях прохождения людей на расстоянии один от
другого до 50 м.
Места установки извещателя должны иметь достаточную освещенность. Извещатель ус-
танавливают на стене таким образом, чтобы сигнальная кнопка (приводной элемент) была выше
уровня пола или земли на 1,5 м и к ней был обеспечен свободный доступ.
Крепление извещателя осуществляется:
-
на стене с помощью пластин ПАС 161.00.025 из состава комплекта монтажных частей
№1 (КМЧ №1) ПАС 667.00.000
(Рис. А.1 ).
7
-
на фальш-стене с помощью
скоб ПАС 050.01.008 из состава КМЧ
№2
ПАС 668.00.000 (Рис. А3, А4), по желанию заказчика выступающие части скоб могут
прикрываться декоративным диском ПАС 050.01.009 (Рис. А.3).
Монтаж извещателя на объектах должен производиться с учетом рекомендаций настояще-
го Руководства по эксплуатации, а также требований РД 78.145-93 "Системы и комплексы ох-
ранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ".
При монтаже извещателя на объекте рекомендуется следующий порядок работ:
- отсоедините головную часть извещателя от базы.
- закрепите базу в точках контроля согласно проекту и подключите её к шлейфам по-
жарной сигнализации;
- по окончанию установки и монтажа всей системы пожарной сигнализации подсоеди-
ните головную часть извещателя и проверьте работоспособность каждого извещателя
в системе.
2.3 Перечень возможных неисправностей
Перечень возможных неисправностей приведен в таблице 1.
Таблица 1
Наименование неис-
правности, внешнее
Вероятная причина
Методы устранения
проявление и допол-
нительные признаки
1.
Обрыв шлейфа.
1.
Проверить наличие напряжения
20 В на контактах 2, 3 извещате-
ля. Восстановить целостность
шлейфа, подающего напряжение
питания.
2.
Плохой контакт в соедини-
2.
Очистить и подтянуть гайки на
тельных проводах базы из-
контактных колодках.
1.
На извещателе нет
вещателя или головной час-
световой индика-
ти.
ции, на БКИ над-
пись "Неисправ-
3.
Неисправность головной
3.
Заменить головную часть извеща-
ность".
части извещателя.
теля из ЗИП.
4.
Неисправность адресного
4.
Заменить адресный маркер из со-
маркера в базе извещателя
става ЗИП, предварительно за-
программировав его с помощью
прибора ПКАИ согласно проект-
ной документации и инструкции
на ПКАИ.
2.
Извещатель не
Подтянуть винтовые соединения
срабатывает при
Нет соединения контактов с
контактов. Устранить обрыв.
нажатии кнопки
платой. Обрыв проводов. Неис-
Заменить головную часть извещателя
(приводного эле-
правна электронная схема.
из состава ЗИП.
мента). Отсутству-
ет индикация.
8
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В процессе эксплуатации извещателя следует проводить техническое обслуживание с пе-
риодическим контролем работоспособности в объеме ТО-1 и ТО-2.
3.1 В ТО-1 включает внешний осмотр, выявление механических повреждений, чистку и удале-
ние пыли.
3.2 В ТО-2 включают внешний осмотр, выявление механических повреждений, чистку, удале-
ние пыли и проверку работоспособности извещателя.
3.3 Рекомендуемая периодичность обслуживания, месяцы:
-
Морские и речные суда
ТО-1 ……..… 6
ТО-2 ……..… 12
-
Офисы, жилые помещения
ТО-1 ……..… 6
ТО-2 ……..… 12
-
Общественные помещения
ТО-1 ……..… 4
ТО-2 ……..… 6
-
Производственные помещения, склады и т.д. ТО-1 ……..… 3
ТО-2 ……..… 6
4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1
Извещатель в упаковке предприятия изготовителя должна транспортироваться любым
видом закрытого транспорта (железнодорожные вагоны, закрытые автомашины, контей-
неры, герметизированные отсеки самолетов, трюмов и т.д.) в соответствии с документа-
ми:
-
"Правила перевозки грузов", МПС, М., Транспорт, 1983 г.;
-
"Правила перевозки грузов автомобильным транспортом", МАТ, М, Транспорт 1984г.;
-
"Технические условия погрузки и размещения в судах и на складах тарноштучных гру-
зов", ММФ, М, Транспорт 1990г.;
-
"Руководство по грузовым перевозкам на внутренних воздушных линиях СССР", МГА,
1975г.
4.2
Хранение извещателя в упаковке на складах изготовителя и потребителя должно соот-
ветствовать условиям хранения 2 по ГОСТ 15150.
9
5 КОМПЛЕКТНОСТЬ
5.1 Комплект поставки извещателя должен соответствовать таблице 2.
Таблица 2
Обозначение
Наименование и условное
Кол-во
Примечание
обозначение
шт.*
ПАС 035.00.000
Извещатель пожарный ручной
(ТУ 4371-035-40167287-05)
ИПР-"Шлюп М"
исп._________________*
Извещатель пожарный ручной
ИПР-"Шлюп М"
1 экз.
на партию извещателей
Руководство по эксплуатации
* Заполняется при поставке.
Примечание. Комплекты монтажных частей №1 и №2 и декоративный диск заказываются и
поставляются отдельно.
6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Предприятие - изготовитель гарантирует соответствие извещателей требованиям техниче-
ских условий ТУ4371-035-40168287-05 при соблюдении потребителем условий и правил хране-
ния, монтажа, эксплуатации и транспортирования .
6.1
Для извещателей исп. "10", "30".
6.1.1
Назначенный срок службы - 10 лет.
6.1.2
Гарантийный срок хранения в упаковке должен быть не более 2-х лет со дня изготовле-
ния.
6.1.3 Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более
18 месяцев со дня отгрузки с предприятия - изготовителя.
6.2
Для извещателей исп. "40", "50".
6.2.1
Назначенный срок службы до среднего (заводского) ремонта - не менее 17 лет.
6.2.2
Назначенный срок службы до списания - 30 лет;
6.2.3
Гарантийный срок службы - 2 года со дня ввода в эксплуатацию, но не более трех лет со
дня поставки.
10
7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Извещатель(и) пожарный(е) ручной(ые) ИПР-"Шлюп М" исп.
заводской(ие) номер(а)
изготовлен(ы) и принят(ы) в соответствии с требованиями государственных стандартов и дей-
ствующей технической документацией и признан(ы) годным(ми) к эксплуатации.
Контроль качества изготовления по ГОСТ Р ИСО-9001, СТП 002-97 ПАС.
Начальник ОТК
МП
__________________
_________________________
личная подпись
расшифровка подписи
__________________
год, месяц, число
8 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Извещатель(и) пожарный(е) ручной(ые) ИПР-"Шлюп М" исп.
заводской(ие) номер(а)
упакован(ы) на предприятии-изготовителе согласно тре-
бованиям, предусмотренным в действующих технических условиях ТУ 4371-035-40168287-05.
должность
подпись
расшифровка подписи
год, месяц, число
11
9 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
При отказе в работе или неисправности извещателя в период гарантийного срока потре-
бителем должен быть составлен технически обоснованный акт о необходимости ремонта и от-
правки извещателя предприятию - изготовителю с указанием наименования изделия, его номе-
ра, даты выпуска, характера дефекта и возможных причин его возникновения.
Отказавшие извещатели с актом направляются по адресу:
109129, г. Москва, ул. 8 - ая Текстильщиков, д. 18, корп. 3, тел. (499)179-84-44
ООО " НПО Пожарная автоматика сервис".
10 ФОРМА СБОРА ИНФОРМАЦИИ
Одновременно со сведениями о рекламациях потребитель заполняет форму сбора инфор-
мации об отказах (таблица 3).
При отсутствии заполненной формы сбора информации об отказах рекламации не рас-
сматриваются.
Все предъявленные рекламации регистрируют в таблице 4.
Таблица 3
Наименование изве-
Дата ввода в эксплуа-
Номер
Дата выпуска
щателя
тацию
Дата возникновения
Наработка к моменту
Внешнее проявление
Условия эксплуатации
отказа
отказа
отказа
Внешнее проявление отказа
Предполагаемая причина отказа
Замечания и предложения по повышению ка-
Способ устранения неисправности
чества извещателя
Информация об упаковке изделия
Таблица 4
Дата выхода изделия
Краткое содержание
Подпись ответствен-
Принятые меры
из строя
рекламации
ного лица
12
11 СВЕДЕНИЯ О ВВОДЕ ИЗВЕЩАТЕЯ В ЭКСПЛУАТАЦИЮ
Извещатель(и) пожарный(ые) ручной(ые) ИПР-"Шлюп М" исп.
заводской(ие) номер(а)
введен(ы) в эксплуатацию
(дата)
М.П.
(подпись и фамилия ответственного лица)
13
Приложение А
Рисунок А1.-Извещатель пожарный ручной ИПР-«Шлюп М»
Общий вид. Габаритные и установочные размеры.
Крепление извещателя пластинами.
14
Рисунок А2. Коробка соединительная СК.
Общий вид. Габаритные и установочные размеры
15
Рисунок А.3-Крепление извещателя ИПР - "Шлюп М" скобами
Рисунок А 4.-Разметка фальш-стены для монтажа извещателя.
16
Пример условного обозначения извещателя:
ИПР-"Шлюп М" Х1, Х2, Х3, Х4 исп.ХХ, где:
ХХ- исполнение в соответствии с областью применения и вари-
антом исполнения внутри области применения
Х1 - цвет покрытия:
2 красный;
5 голубой (для непожарных систем типа "Дозор")
Х2 - тип ввода:
3 PG-13,5 (кабельный)
4 штуцер (трубный)
Х3 -количество вводов (один или два);
Х4 - способ монтажа:
5 крепление через пластины (Рис. А1)
6 крепление через скобы (Рис. А3)
Для пожарного извещателя с двумя кабельным гермовводами PG-13,5, креплением
через пластины для эксплуатации на морском судне:
Извещатель пожарный ручной ИПР - "Шлюп М" 2121 исп. 32
ТУ 4371-035-40168287-05.
17
база извещателя
“Шлюп М”
+
+
+
шлейф
шлейф
э
к следующему
от предыдущего
извещателю
извещателя
-
-
-
4
3
адресный маркер
головная часть
2
1
извещателя
“Шлюп М”
3
4
Рисунок А5 - Схема подключения извещателя ИПР-"Шлюп М"
18
Рисунок А 6 - Схемы подключения извещателя ИПР-"Шлюп М"
с одним гермовводом через соединительную коробку
Коробка соединительная “СК”
(ПАС 159.00.000)
+
+
+
шлейф
шлейф
э
от предыдущего
к следующему
извещателя
извещателю
-
-
-
кабель снижения
Извещатель
“Шлюп М”
база извещателя
+
э
-
адресный маркер
4
3
головная часть
2
1
извещателя
3
4
Схема подключения извещателя ИПР- “Шлюп М” в обычном шлейфе
19
Коробка соединительная “СК”
(ПАС 159.00.000)
+
+
+
шлейф
э
шлейф
от предыдущего
к следующему
извещателя
извещателю
-
-
-
5
3
4
кабель снижения
Извещатель
“Шлюп М”
+
э
база извещателя
-
4
адресный маркер
3
головная часть
2
1
извещателя
3
4
Схема подключения извещателя ИПР-“Шлюп М” в кольцевом шлейфе
20
