1. ВВЕДЕНИЕ.
Настоящее руководство по эксплуатации ЖСКФ.425239.001 РЭ распространя-
ется на извещатель пожарный дымовой оптический класса ИП 212-101 "ИПДЭС" (в
дальнейшем - извещатель) и предназначено для изучения его устройства, установки,
эксплуатации, транспортирования и хранения.
Извещатель должен соответствовать требованиям ГОСТ Р 53325, ГОСТ МЭК
30852.0, ГОСТ 30852-10.
Извещатель ИПДЭС выпускает в общепромышленном и взрывозащищенном ис-
полнениях.
2.
НАЗНАЧЕНИЕ.
2.1. Извещатель предназначен для обнаружения загораний, сопровождающихся
появлением дыма в закрытых помещениях зданий и сооружений, и формирования
электрического сигнала о возникшем пожаре и передачи его на приемно-контрольные
приборы.
2.2. Область применения извещателей ИПДЭС общепромышленного исполнения
- помещения и наружные установки зданий и сооружений согласно общим требова-
ниям эксплуатации систем пожарной и охранно-пожарной сигнализации. ИПДЭС
взрывозащищённого исполнения предназначен для применения во взрывоопасных
зонах помещений и наружных установок, подземных выработках шахт, рудников и их
наземных строениях, опасных по рудничному газу и/или горючей пыли, прочих объ-
ектах эксплуатации согласно ГОСТ 30852.9-2002 (МЭК 60079-10:1995) и другим
нормативным документам, регламентирующим применение электрооборудования во
взрывоопасных зонах.
2.3 Извещатели «ИПДЭС» делятся на адресные и неадресные. Адресные извеща-
тели «ИПДЭС» имеют цифровой выход RS-485 Modbus RTU для подключения в
шлейф пожарной сигнализации.
2.4 Извещатель предназначен для круглосуточной непрерывной работы с прибо-
рами приемно-контрольными (в дальнейшем - приборами) типа ППК-2, ППС-3, «Раду-
га», «Сигнал-42», «Сигнал-ВК» и другими.
Электрическое питание извещателя и передача извещения о пожаре осуществля-
ется от приборов по двухпроводному шлейфу сигнализации (в дальнейшем - ШС).
ВНИМАНИЕ! ЗАПРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К АВТО-
НОМНОМУ ИСТОЧНИКУ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА БЕЗ ЭЛЕ-
МЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК ИЗВЕЩАТЕЛЯ В СРАБОТАВШЕМ СО-
СТОЯНИИ.
2.5. Извещатель рассчитан на непрерывную эксплуатацию при температуре ок-
ружающей среды от минус 400С до 500С и относительной влажности до 93% при тем-
пературе 400С.
2.6. Степень защиты оболочки IР41 по ГОСТ 14254-2015.
2.7. Извещатель относится к изделиям с периодическим обслуживанием.
3.
ТЕХНИЧЕСКИЕ ДАННЫЕ.
3.1. Чувствительность извещателя соответствует задымленности среды, ослаб-
ляющей световой поток в пределах 0,05…0,2 дБ/м.
3.2. Инерционность срабатывания извещателя от устройства проверки не более
5 с.
3.3. Электрическое питание извещателя осуществляется напряжением постоян-
ного тока в диапазоне (15…30) В.
3.4. Извещатель сохраняет работоспособность при перерывах электропитания
или переполюсовках напряжения в ШС длительностью в 100 мс и периодом повторе-
ния не менее 0,7 с.
3.5. Ток потребления извещателем в дежурном режиме не превышает 150 мкА
при максимальном напряжении питания.
3.6. Пусковой ток при подаче напряжения на извещатель не более 180 мкА при
максимальном напряжении питания.
3.7. Ток утечки при питании извещателя напряжением обратной полярности 30
В не более 5 мкА.
3.8. В сработавшем состоянии извещатель формирует тревожный сигнал в виде
скачкообразного уменьшения внутреннего сопротивления до величины не более 500
Ом при токе через извещатель 20 мА. Что соответствует напряжению на извещателе не
более 10 В.
3.9. Минимальный ток удержания сработавшего извещателя:
- без подключенного ВУОС - 2 мА;
- с подключенным ВУОС - 5 мА.
3.10.Сигнал срабатывания извещателя сохраняется после окончания воздейст-
вия на него продуктов горения.
3.11. Сброс сигнала срабатывания осуществляется с приемно-контрольного
прибора переполюсовкой или отключением питания извещателя на время не менее 1,5
с.
3.12. Максимально допустимый ток извещателя в сработавшем состоянии - 22
мА.
3.13. Извещатель имеет возможность подключения выносного оптического сиг-
нализатора (ВУОС).
3.14. Извещатель имеет встроенную оптическую индикацию срабатывания (све-
тодиод красного цвета).
3.15. Извещатель имеет встроенную оптическую индикацию дежурного режима
(мигающий светодиод зеленого цвета).
3.16. Извещатель выдает сигнал оповещения о запылении дымовой камеры в
виде сдвоенных вспышек индикатора дежурного режима.
3.17. Извещатель переходит в сработавшее состояние при подаче на него на-
пряжения питания в условиях постоянного воздействия продуктов горения не ранее,
чем через 3 с, и не позже, чем через 5 с.
3.18. Извещатель способен формировать обрыв шлейфа сигнализации между
контактами «3» и «4» при изъятии его из розетки. Величина сопротивления между
контактами «3» и «4» при установленном в розетку извещателе не более 2 Ом.
3.19. Масса извещателя с розеткой 0,2 кг.
3.20. Габаритные размеры извещателя с розеткой не более 120х55 мм.
3.21. Эксплуатационные величины вибрационных перегрузок, действующих в
трех взаимно перпендикулярных направлениях, значения эксплуатационных статиче-
ских нагрузок от линейных ускорений удовлетворяют требованиям ГОСТ Р 53325.
3.22. Значения импульсных (ударных) нагрузок удовлетворяют требованиям
ГОСТ Р 53325.
3.23. Извещатель нормально функционирует при следующих параметрах окру-
жающей среды:
- температура окружающей среды от минус 40 до 50°С;
- давление нормальное - 760 ± 50 мм рт.ст.;
- относительная влажность до 93 % при температуре 40°С;
- содержание частиц размером от 0,8 до 30 мкм в 1 л воздуха - не более 11 000;
- пары кислот и щелочей отсутствуют.
3.24. Извещатель соответствует требованиям электромагнитной совместимости
согласно ГОСТ Р 53325. Степень жесткости не ниже 2.
3.25. Извещатель сохраняет работоспособность при освещенности в месте уста-
новки до 12 000 лк.
3.26. Средняя наработка на отказ с учетом технологического обслуживания со-
ставляет не менее 60000 ч.
3.27. Средний срок службы - не менее 10 лет.
4.
КОМПЛЕКТ ПОСТАВКИ.
4.1. Комплект поставки извещателя соответствует табл. 4.1.
Таблица 4.1
Обозначение
Наименование
Кол.
Примечание
документа
ЖСКФ.425239.001
Извещатель ИП 212-101
1
"ИПДЭС"
ЖСКФ.425239.001 ПС
Паспорт
1
На отгрузочную партию
до 20 штук
ЖСКФ.425239.001 РЭ
Руководство по эксплуатации
1
На отгрузочную партию
до 20 штук. Поставляется
на CD-диске
Шурупы-саморезы 3 х 30
2
Сертификаты, свидетельства и
1
Поставляется на CD-диске
др. разрешительные документы
5.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.
5.1. По способу защиты от поражения электрическим током извещатель
относится к III класу по ГОСТ 12.2.007.0-75. Электрическое питание извещателя
осуществляется низковольтным питанием до 30 В и при работе с ним не существует
опасности поражения электрическим током.
5.2. Извещатель соответствует требованиям ГОСТ 12.2.003.0 и ГОСТ 12.2.006 и
является безопасным для обслуживающего персонала при монтаже, ремонте и
регламентных работах как в исправном состоянии, так и в условиях возможных
неисправностей.
5.3. При установке, замене и снятии извещателей необходимо соблюдать
правила работ на высоте.
6.
МАРКИРОВКА И ПЛОМБИРОВАНИЕ.
6.1. На извещателе нанесена следующая маркировка:
- товарный знак предприятия-изготовителя;
- условное обозначение извещателя;
- обозначение клемм для подключения;
- степень защиты корпуса IP41;
- специальный знак взрывобезопасности;
- Ex-маркировка 1 Ех ib IIC T6
- дата изготовления;
- заводской номер.
6.2.
Извещатель опломбирован на предприятии-изготовителе. Место
пломбирования - один из винтов, соединяющих корпус и крышку.
7.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗВЕЩАТЕЛЯ.
7.1. Извещатель представляет собой автоматическое оптико-электронное
устройство, осуществляющее сигнализацию о появлении дыма в месте его установки.
Сигнализация выполняется путем скачкообразного уменьшения внутреннего
сопротивления извещателя и включением оптического индикатора срабатывания
красного цвета.
7.2. Извещатель снабжен светодиодом зеленого цвета, короткие вспышки
которого говорят о работоспособности извещателя.
7.3. Извещатель представляет собой разъемную конструкцию, состоящую из
блока извещателя и базового основания (розетки).
7.4. В центральной части корпуса извещателя имеется отверстие для ввода
дымовую камеру имитатора дыма (тонкого металлического стержня).
7.5. Изъятие извещателя из розетки сопровождается разрывом цепи между
контактами «3» и «4» розетки, что регистрируется приемно-контрольными приборами
как неисправность в шлейфе сигнализации.

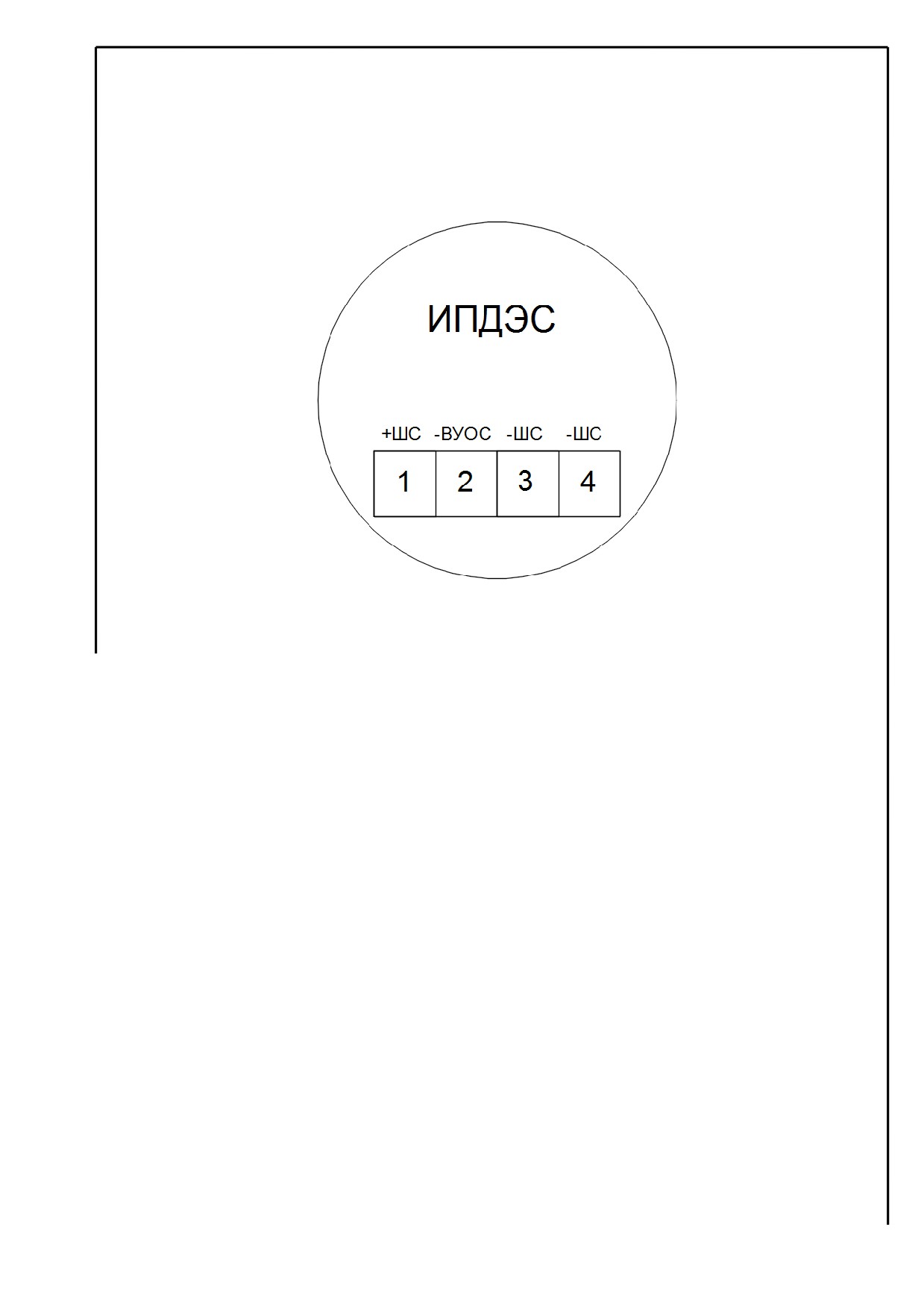

7.6. Контакты «1» и «2» могут быть использованы для подключения внешнего
устройства оптической сигнализации
(ВУОС). Подключение ВУОС должно
осуществляться минусом к контакту «1».
7.7. Электронная схема извещателя выполнена на базе микропроцессора, с
помощью которого реализована функция автокомпенсации уровня запыленности
дымовой камеры. После достижения критического порога запыленности
вырабатывается сигнал о необходимости технического обслуживания. Сигналом
являются сдвоенные вспышки зеленого светодиода.
7.8. Схема подключения извещателей "ИПДЭС" к ШС приведена на рисунке 7.1

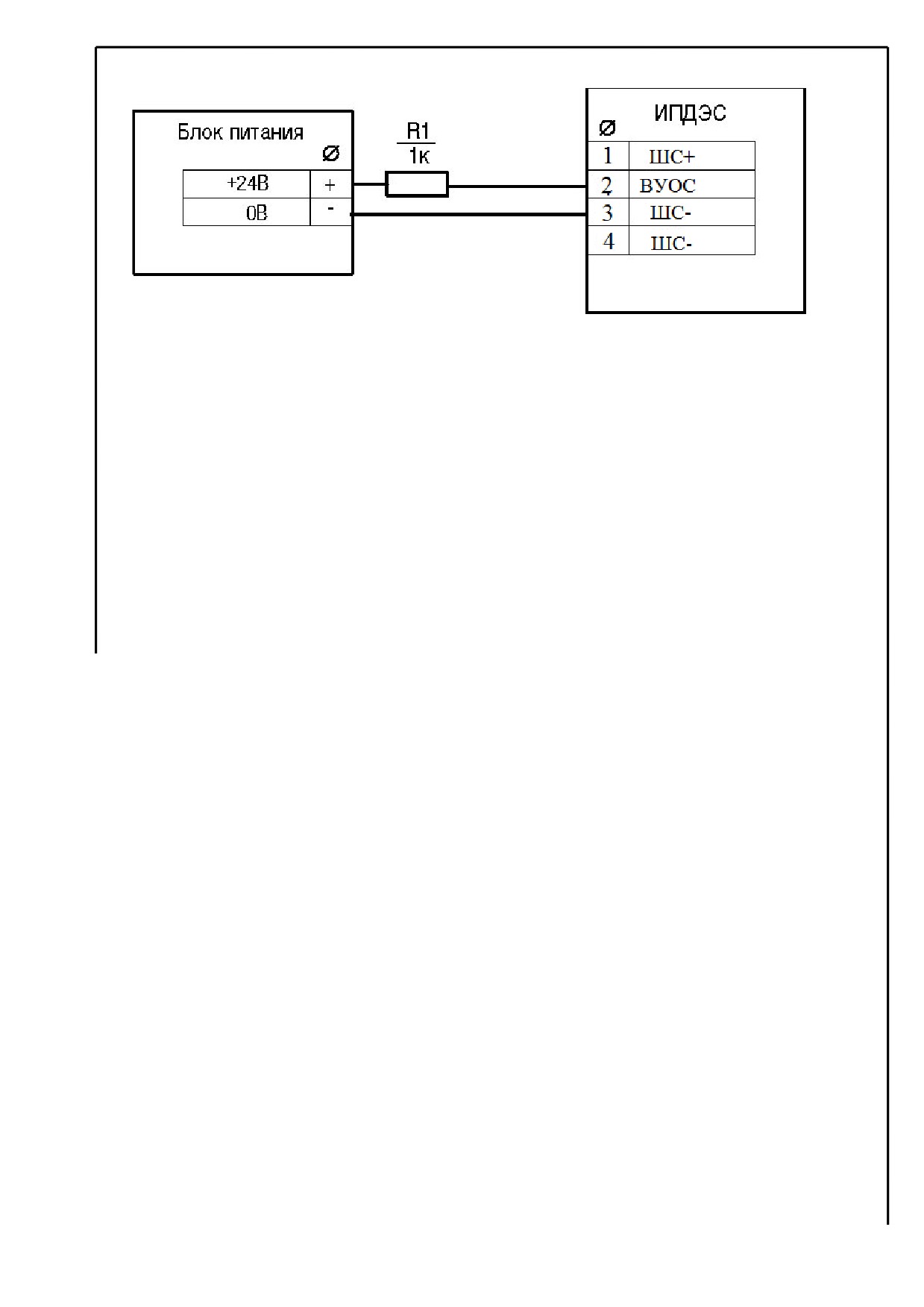

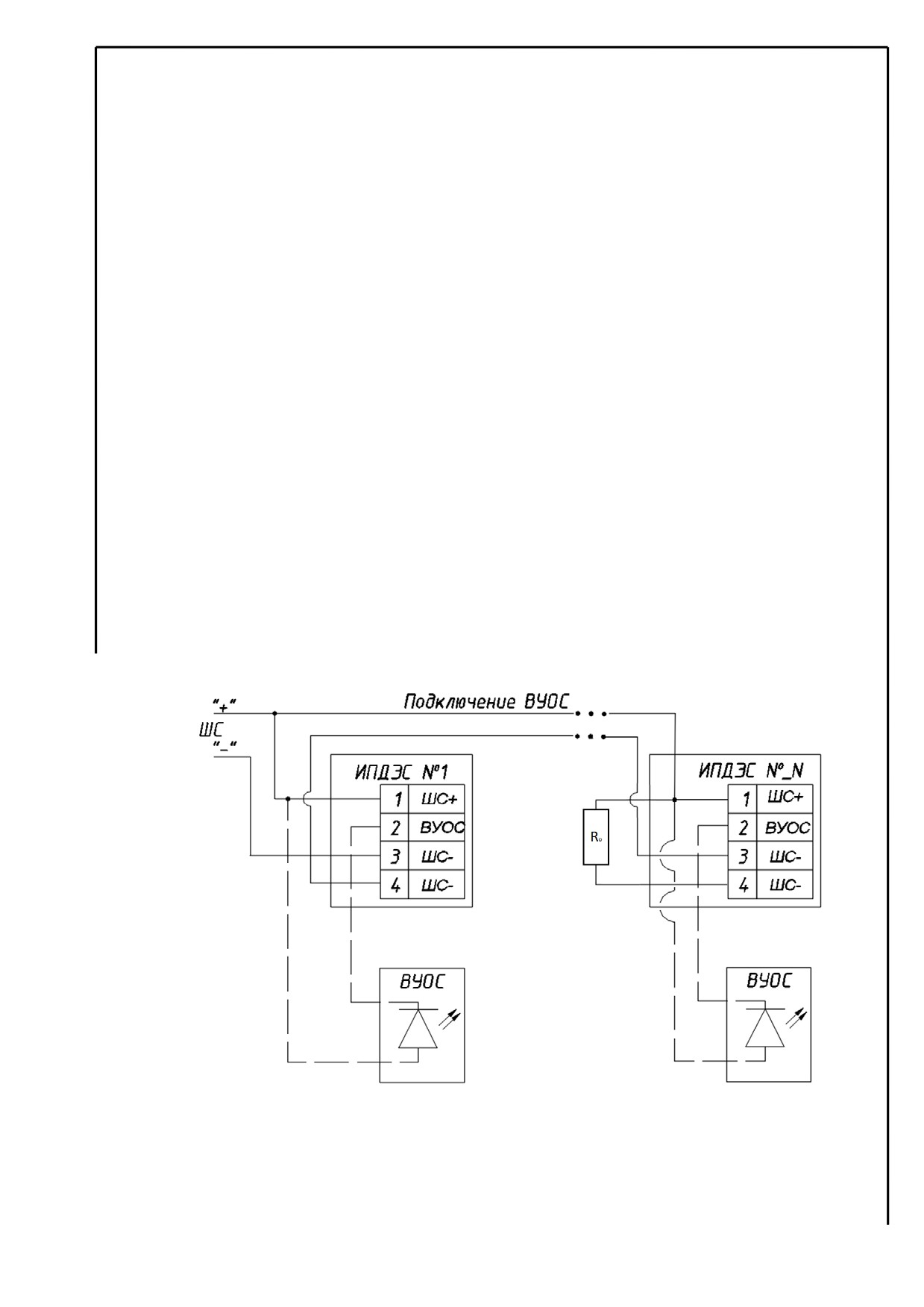

Рис. 7.1. Схема подключения неадресных извещателей "ИПДЭС" к ШС.
7.9
Схема подключения адресных извещателей пожарных дымовых ИПДЭС
приведена на рис.7.2

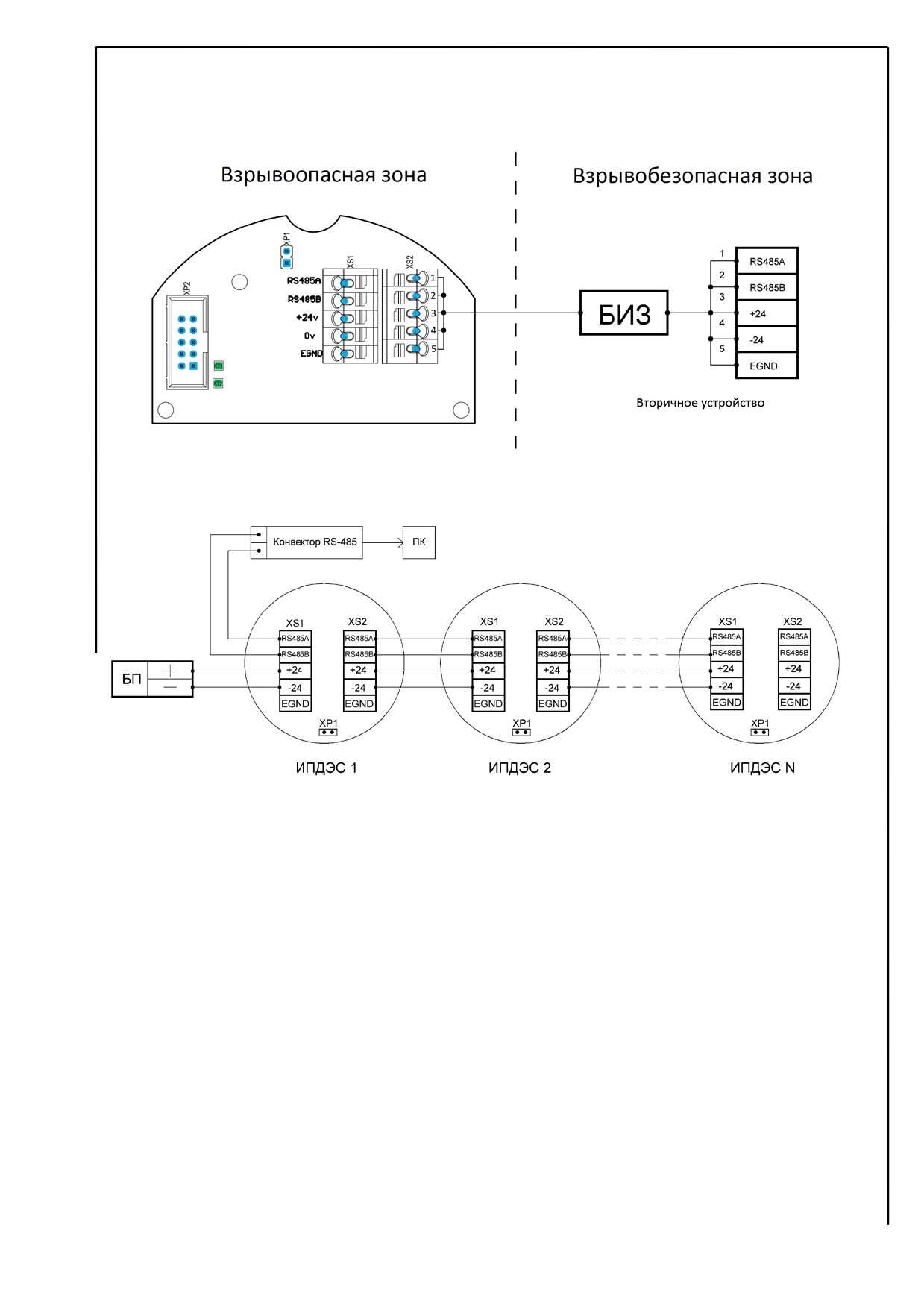

Рис. 7.2. Схема подключения адресных извещателей "ИПДЭС" во взрывоопасной
зоне.
Рис. 7.3. Схема подключения адресных извещателей "ИПДЭС" в шлейф.
8.
РАЗМЕЩЕНИЕ И МОНТАЖ.
8.1.
При размещении и эксплуатации извещателей необходимо
руководствоваться «НПБ 88-2001» и рекомендациями настоящего руководства.
Размещение и монтаж извещателя на объекте должны производиться по заранее
разработанному проекту.
8.2. После получения извещателей подготовить рабочее место, вскрыть
упаковку, проверить комплектность согласно паспорту, проверить дату изготовления,
наличие знаков сертификатов ТР ТС 012/2011 и пожарной безопасности.
Примечание:
Если извещатели перед вскрытием упаковки находились в условиях
отрицательных температур, произвести их выдержку в температуре помещения не
менее 4-х часов.
8.3. Произвести внешний осмотр извещателей на предмет отсутствия
механических повреждений (трещин, сколов, вмятин). Убедиться в наличии пломб на
извещателях.
8.4. Извещатели подключаются к приборам пожарной сигнализации при помощи
двухпроводного ШС с номинальным сечением проводов от 0.22 мм2 до 1.5 мм2.
8.5. Разметку места установки извещателя производить в соответствии с Рис.8.1.
Розетка извещателя крепится с помощью 2-х шурупов-саморезов 3х30 из комплекта
поставки.
Рис. 8.1. Схема разметки места установки извещателя.
8.6. Закрепить розетку в месте установки извещателя и подключить к ней
провода шлейфа, соблюдая полярность («плюсовой» полюс шлейфа к контакту «1»
розетки, «минусовой» провод шлейфа к контактам «3» и «4»). При использовании
ВУОС подключить к розетке провода устройства, также соблюдая полярность
(«плюсовой провод к контакту «1» ШС, а «минусовой» - к контакту «2»). Установить
извещатель в розетку.
8.7. После монтажа всей системы пожарной сигнализации проверить ее
работоспособность в соответствии с техническим описанием, инструкцией по
эксплуатации на приемно-контрольный прибор и настоящим руководством.
8.8. При проведении ремонтных работ в помещениях, где установлены
извещатели, должна быть обеспечена защита их от механических повреждений и
попадания на них строительных материалов (побелка, краска, цементная пыль и т.д.).
9.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРОВЕРКА ТЕХНИЧЕСКОГО СО-
СТОЯНИЯ.
9.1 Перед установкой "ИПДЭС" рекомендуется провести автономную проверку
технического состояния извещателей. Схема подключения "ИПДЭС" к источнику
питания приведена на рисунке 9.1.
ВНИМАНИЕ! ЗАПРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К АВТО-
НОМНОМУ ИСТОЧНИКУ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА БЕЗ ЭЛЕ-
МЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК ИЗВЕЩАТЕЛЯ В СРАБОТАВШЕМ СО-
СТОЯНИИ.
Рис. 9.1. Схема подключения извешателей "ИПДЭС" при автономной проверке.
9.2 Не реже одного раза в год продувать извещатель воздухом в течение 1
минуты со всех сторон, используя для этой цели пылесос или компрессор с давлением
0.5-2 кг/см2. После чего проверить работу извещателя с помощью имитатора дыма.
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ.
10.1. Возможные неисправности и способы их устранения приведены в таблице
10.1.
Таблица 10.1
Неисправность
Вероятная причина
Способ устранения
Блок извещателя не сочле-
Повреждены пружины
Выправить пружины
няется с розеткой
контактов
Извещатель не замыкает
То же
То же
цепь между контактами
«3» и «4» розетки
Не вспыхивает зеленый
Отсутствие контактов в
Подтянуть винты крепле-
индикатор дежурного ре-
подводящих проводах ШС
ния проводов ШС в розет-
жима
ки
Извещатель срабатывает в
В дымовой камере нахо-
Продуть извещатель
отсутствии дыма
дится пыль
Извещатель не срабатывает
Извещатель неисправен
Заменить извещатель
от имитатора дыма
11. УПАКОВКА.
11.1. Упаковывание извещателей в количестве до 100 штук в единице упаковки
должно выполняться в соответствии с чертежами предприятия-изготовителя и соответ-
ствовать типу III-I по ГОСТ 2991-85 или типу III по ГОСТ 5959-80.
11.2. Извещатель подвергается консервации в соответствии с требованиями
ГОСТ 9.014-78. Извещатель относится к группе III-I, вариант упакованного извещателя
ВУ-5, вариант временной противокоррозийной защиты ВЗ-10.
11.3. В ящик для упаковывания вкладывается технический паспорт
ЖСКФ.425239.001 ПС и руководство по эксплуатации ЖСКФ.425239.001 РЭ на отгру-
зочную партию или на каждые 20 извещателей.
12. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ.
12.1. Извещатель хранить в упаковке в закрытых помещениях при температуре
от минус 500С до 400С, влажности 80% при 150С в положении определяемом знаком
«Верх». Срок хранения извещателя без переконсервации не менее трех лет.
12.2. Извещатель транспортируется в штатной упаковке железнодорожным, ав-
томобильным, речным и морским транспортом при температуре от минус 500С до
500С, влажности 80% при 150С.
13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
13.1 Извещатель ИПДЭС _____________
заводской № __________соответствует техническим условиям ЖСКФ.425239.001
ТУ, и признан годным к эксплуатации.
Дата выпуска: "___"___________г.
М.П.
Подпись представителя ОТК
(фамилия)
14. СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ
14.1 Свидетельство о консервации
Извещатель ИПДЭС _____________
заводской
№ ______________подвергнут консервации в соответствии
с
требованиями инструкции по упаковке и консервации.
Дата консервации: "___"____________г.
Срок консервации:
Консервацию произвел:
(подпись)
Изделие после консервации принял:
(подпись)
М.П.
14.2 Свидетельство об упаковке
Извещатель ИПДЭС ____________
заводской
№ ____________упакован на предприятии-изготовителе согласно
требованиям, предусмотренным инструкцией по упаковке и консервации.
Дата упаковки: "___"___________г.
Упаковку произвел:
(подпись)
Изделие после упаковки принял:
(подпись)
14.3 Сведения о консервации и расконсервации
Таблица 14.3.1
Наименование
Дата,
Шифр,
Дата
Наименов-
Завод-
Метод
Дата
или усл. обозн.
должность
индекс
кон-
ание
ской
консер-
расконсер-
предприятия,
и подпись
или обо-
сер-
прибора
номер
вации
вации
производившего
ответ-го
значен
вации
консервацию
лица
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
15.1 Изготовитель гарантирует соответствие ИПДЭС требованиям ТУ при
соблюдении потребителем условий эксплуатации, транспортирования и хранения,
установленных в настоящем РЭ.
15.2 Гарантийный срок
-
18 месяцев со дня ввода газоанализаторов в
эксплуатацию, с учётом комплектующих изделий.
15.3 Гарантийный срок хранения у потребителя - 12 месяцев при соблюдении
требований хранения, установленных в РЭ.
14.4 Предприятие-изготовитель обязуется в течение гарантийного срока
безвозмездно устранять выявленные дефекты или заменять вышедшие из строя части
извещателя ИПДЭС, либо извещателя целиком.
16. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
Сведения о предъявленных рекламациях следует регистрировать в таблице 3.
Таблица 16.1
Кол-во
часов работы
преобразователя
Краткое
Меры,
с начала
Дата направления
Примечан
Дата
содержание
принятые
эксплуатации до
рекламации
ие
неисправности
к рекламации
возникновения
неисправности
Лист регистрации изменений
Номера листов (страниц)
Всего
№
Изм.
изменен-
заменен-
аннулиров
листов
Подпись
Дата
новых
докум.
ных
ных
анных
(страниц)
