СПРАВОЧНОЕ РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СПРАВОЧНОЕ РУКОВОДСТВО

ПО ПРОЕКТИРОВАНИЮ СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

ПРОЕКТИРОВАНИЕ СИСТЕМЫ

ОБЩЕЕ ПРЕДСТАВЛЕНИЕ О

ПРОЕКТИРОВАНИИ

Чтобы брать на себя ответственность за проектирование

системы пожарной безопасности здания, необходимо

Ниже приведены типовые этапы проектирования

знать и понимать требования соответствующих норм и

системы пожарной сигнализации. После названия

правил

проектирования,

требования

законов,

каждого этапа указан номер раздела, который относится

относящиеся непосредственно к безопасности зданий, а

к этому этапу и где можно найти более подробную

также необходимо иметь твердые инженерные знания и

информацию.

навыки.

Нельзя недооценивать важность и

 Понять цели и задачи установки системы пожарной

необходимость консультаций со всеми другими

сигнализации на конкретном объекте (раздел 1).

участниками проекта, также нельзя пренебрегать

консультациями со специалистами в других важных

 Выполнить оценку рисков, чтобы помочь определить

областях. Показанный ниже процесс проектирования

требования (раздел 2).

системы задуман с целью дать общее представление обо

всех областях знаний, необходимых для правильного и

 Обсудить со всеми заинтересованными сторонами

(раздел 3). Принять решение о том, на основе каких

успешного проектирования системы пожарной

норм и правил будет проектироваться система (раздел

сигнализации.

Предполагается, что пользователь будет обращаться к

информации, отраженной в разделе проектирования для

 Выяснить, потребуется ли получать одобрение

того, чтобы определить области, где ему необходим

третьих сторон

- для применяемого оборудования

более детальный совет, и чтобы понять, где можно

и/или выполнения монтажно-наладочных работ.

получить нужную информацию.

 Принять решение о том, какой тип технологии

Из-за множества связанных между собой юридических

оповещения будет применен

норм и технических стандартов, затрагивающих

 Принять решение о соответствующей категории

проектирование систем пожарной сигнализации,

защиты и размерах защищаемой зоны (раздел 5)

данную публикацию не следует рассматривать как

полное и всестороннее руководство по всем аспектам

 Проанализировать и установить возможные сценарии

проектирования систем пожарной сигнализации. Лучше

развития пожара (раздел 6)

всего, рассматривать ее как полезное справочное

 Распланировать деление здания на зоны (раздел 6)

пособие начального уровня, к которому, в дальнейшем,

можно добавлять требуемую информацию из других

 Определить и разместить важные компоненты

источников.

системы (раздел 7):

Данный раздел ссылается на некоторые технические

- Выбрать для каждого помещения подходящие

стандарты, которые действуют в Великобритании и

автоматические пожарные извещатели

Европейском Союзе. Несмотря на то, что принципы

- Разместить пожарные извещатели

этих стандартов достаточно универсальны, тем не

менее, читателям из других стран настоятельно

- Выбрать подходящие ручные пожарные извещатели

рекомендуется

подробно

ознакомиться

со

и разместить их в подходящих местах

специфичными требованиями местных стандартов.

Использование только британских или европейских

- Обеспечить выполнение требований, полученных от

стандартов может потребовать согласования с

уполномоченных органов пожарного надзора

местными органами пожарного надзора.

 Распланировать размещение пожарных оповещателей

Приведенная в руководстве информация об

(звуковых, световых, речевых и т.д.)Выбрать

оборудовании и его технических характеристиках,

подходящую панель

(с подходящей конструкцией

относится к продуктам, выпускаемым компанией

корпуса и обеспечивающую требуемое время работы

Cooper. Не гарантируется, что указанные данные и

в автономном дежурном режиме)

технические характеристики будут справедливы и для

- Рассмотреть конструкцию панели с точки зрения

оборудования, выпускаемого другими изготовителями.

минимизации потенциальной опасности ложных

Перед

решением

применении

другого

тревог (раздел 8)

(альтернативного) оборудования, читатель

должен

внимательно проверить соответствие характеристик

- Определить поставщика

этого оборудования с информацией, приведенной в

- Убедиться в пригодности электропроводки системы

настоящем руководстве.

(раздел 9)

- Разработать соответствующие процедуры по вводу в

эксплуатацию (раздел 10)

- Определить и назначить персонал, который будет

реагировать на тревоги (раздел 11)

- Разработать соответствующие процедуры по

-------------------------------------------------------------------------------------------------------------------------------------------------------------

проведению регламентных работ и тестированию

характеристик системы (раздел 11)

ИСХОДНОЕ ЗАКОНОДАТЕЛЬСТВО

В большинстве случаев, таким стандартом является

один из документов серии EN54, например, требования

В данном разделе содержатся более подробные

стандарта EN54-2

применяются для приемно-

сведения о наиболее важных требованиях европейского

контрольных приборов, EN54-5

- для тепловых

законодательства, относящихся к изготовителям или

пожарных

извещателей.

Многие

из

уже

импортерам оборудования. Информация приведена

опубликованных стандартов EN54 находятся в процессе

именно в этом разделе

(в начале справочного

согласования. После того, как согласование выполнено,

руководства), чтобы дать пользователю/специалисту

вводится переходный период, пока внесенные

понимание о предмете разговора.

изменения не станут обязательными. Поэтому, в

EMC

настоящее время сертификация оборудования у третьей

стороны является добровольной, но, ожидается, что

Директива EMC требует, чтобы все электрическое и

через несколько лет это станет обязательным

электронное оборудование не создавало взаимных

требованием.

радиопомех. Существуют два основных уровня,

которые относятся к типу окружающей среды, где

Процедура тестирования оборудования третьей

применяется оборудование - промышленный (industrial)

стороной на соответствие требованиям EN54 является

и коммерческий

(commercial).

Промышленное

очень дорогостоящей, поэтому, возможно, что будет

оборудование

может

излучать

значительные

определен уровень допустимого внесения изменений в

радиопомехи, т.е. следует принимать в расчет то, что

оборудование, которые изготовители могут осуществить

большие электрические машины могут излучать

в будущем.

значительные электрические шумы. Постоянное

МАРКИРОВКА CE

развитие стандартов EMC в части требований к

коммуникационному оборудованию приводит к тому,

В настоящее время маркировка CE применяется для

что эти стандарты становятся более четкими и

индикации того, что оборудование соответствует

продуманными и совершенствуются их требования к

требованиям директив EMC и LVD. Она будет также

измерительной технике.

применяться и для индикации соответствия директиве

CPD после того, как вступят в законную силу стандарты

В принципе, оборудование пожарной сигнализации

в отношении отдельного оборудования, которые сейчас

должно обладать низким уровнем излучения, но должно

находятся в стадии обсуждения. Основное назначение

выдерживать мощные внешние помехи, т.е. это

маркировки CE

- дать четкое понимание того,

оборудование должно подходить для установки во всех

требованиям каких директив соответствует то или иное

местах. С этой целью был принят стандарт EN50130-4.

оборудование. Вступившие в силу стандарты будут

Он определяет требования к оборудованию тревожной

входить в семейство стандартов EN54

на системы

сигнализации по чувствительности к внешним помехам,

обнаружения и оповещения о пожаре.

а также требования к коммерческому оборудованию по

генерации внешних излучений.

RoHS

LVD

Директива RoHS

(определение опасных веществ) в

настоящее время не применяется к оборудованию

Директива LVD требует, что все электрическое

обнаружения и оповещения о пожаре. Однако, наиболее

оборудование, подключенное к низковольтным

вероятно, что как альтернативные материалов станут

источникам питания

(до

1000В), должно быть

доступны и надежны (особенно в области свинцовых

безопасным. Множество стандартов было опубликовано

припоев), тогда область действия данной директивы

для различных типов оборудования, но основным

будет расширена - она будет затрагивать сегодняшние

стандартом, который применяется к оборудованию

исключения и включать в себя большее количество

обнаружения пожара и оповещения о пожаре, является

материалов.

стандарт EN60950.

Большинство приборов и устройств, применяемых в

составе коммерческих систем обнаружения пожара,

разработаны для работы при особенно низком

напряжении (24B) и, поэтому, к ним не применяются

требования директивы LVD. Исключение составляют

пожарные приемно-контрольные панели, реле или

интерфейсы, и другие устройства, управляющие

подачей питания от основного источника к таким

потребителям, как дверные механизмы, вентиляторы

дымоудаления и т.п.

CPD

Директива CPD предъявляет требования к строительным

материалам и к оборудованию, устанавливаемому внутри

зданий. Один параграф этой директивы относится к

безопасности в случае пожара и мандат

109

требует,

чтобы все оборудование обнаружения и оповещения о

-------------------------------------------------------------------------------------------------------------------------------------------------------------

пожаре было сертифицировано третьей стороной в

соответствие с требованиями гармонизированного

европейского стандарта.

1.0

ЗАЧЕМ НУЖНА СИСТЕМА ПОЖАРНОЙ

1.2 ТРЕБОВАНИЯ ЗАКОНОДАТЕЛЬСТВА

СИГНАЛИЗАЦИИ

Основное требование законодательства касательно

Ответ на этот вопрос зависит от исходных данных и

систем пожарной сигнализации, направлено на защиту

требований законодательства. В больших высотных

жизни и здоровья людей, находящихся внутри здания,

зданиях подобные системы необходимы, главным

или находящихся в рядом расположенных зданиях.

образом, для того, чтобы предупредить всех обитателей

Основной целью для защиты жизни людей является

о существовании пожарной или другой опасности, а

предупредить обитателей о пожарной опасности и дать

также для того, чтобы управлять ходом эвакуации (в

им переместиться в безопасную зону настолько быстро,

соответствие с определенным сценарием, по нужным

насколько это возможно. В Великобритании

путям). На больших объектах, обслуживаемых

традиционно

существует

большое количество

пожарным подразделением, наличие такой системы

положений относительно разных типов зданий, а

может требоваться для того, чтобы иметь возможность

пожарные подразделения действуют как органы

вызова пожарных и направления их в конкретную зону,

местной власти, принуждающие соблюдать эти

где возникла опасность. Собственники имущества или

положения. Пожарные подразделения наделены правом

страховые компании могут вводить существенные

выдавать пожарные сертификаты или приостанавливать

финансовые

преференции,

стимулирующие

их действие, в зависимости от того, какой, на их взгляд,

устанавливать системы пожарной сигнализации и

обеспечен уровень защиты. В настоящее время эта

правильно их эксплуатировать.

система реформируется и правительство перекладывает

ответственность на собственников зданий, за

Собственник здания может захотеть убедиться в том,

некоторыми исключениями. Это означает, что если вы

что если что-либо пойдет не так, пожарные свяжутся с

становитесь владельцем здания (или его арендатором),

местом событий в течение заданного промежутка

вы начинаете нести ответственность за то, чтобы была

времени. При проведении такой проверки оборудование

обеспечена безопасность как внутри, так и снаружи

должно оставаться во включенном состоянии, но

здания.

Рекомендуемым инструментарием для

рекомендуется удалить всех людей из здания. Системы

определения критериев безопасности является «оценка

пожарной сигнализации

(fire alarm systems) часто

рисков». В настоящее время разработаны и существуют

используются не только по прямому назначению (для

всеобъемлющие правовые нормы (более детально о них

обнаружения опасных факторов пожара и общего

рассказывается ниже) и,

ожидается,

что

они

вскоре

оповещения о пожаре). Они могут использоваться для

вступят в законную силу.

оповещения об угрозе взрыва или в качестве системы

мониторинга критически важного оборудования или

площадей, как система экстренной связи и даже как

системы объявлений о смене классов в школах.

Иногда системы обнаружения и оповещения о пожаре

применяются как мера, компенсирующая недостатки

структуры системы пожарной защиты, или для того,

чтобы повысить уровень защиты особенно важных

объектов. Какая бы не была структура системы

автоматического обнаружения пожара и оповещения о

пожаре, обычно она включает в себя сеть из ручных

пожарных извещателей, автоматических пожарных

извещателей (детекторов) и пожарных оповещателей,

распределенных на всей защищаемой площади. Она

подобна незримому сторожу - он постоянно следит за

состоянием внутри здания и предупредит, как только

появятся первые незначительные признаки пожара.

Люди, как правило, способны обнаружить пожар уже на

более поздних стадиях - либо по появлении открытого

пламени, либо по появлению запаха продуктов горения.

1.1 ТРЕБОВАНИЯ СТРАХОВЫХ КОМПАНИЙ

Обычно, требования страховых компаний касаются

защиты имущества - во всяком случае, значительнее,

чем защиты жизни. Поэтому, их целью являются как

можно более раннее обнаружение пожара на его

начальной стадии и принятие мер по быстрой

локализации и ликвидации пожара, пока он не нанес

значительных повреждений имуществу.

Обычно, система, спроектированная для защиты

-------------------------------------------------------------------------------------------------------------------------------------------------------------

имущества, будет успешно защищать и жизни людей.

ЗАКОНОДАТЕЛЬСТВО В ОБЛАСТИ ПОЖАРНОЙ

Однако, есть существенное отличие и состоит оно в том,

БЕЗОПАСНОСТИ - текущая ситуация

что система, предназначенная для защиты имущества,

подчиняется, в первую очередь, требованиям страховых

Парламентский закон

Британский институт стандартов

его требования принуждает

компаний, а не требованиям закона. Стандарт BS5839-1

выполнять судебная система

Разрабатывает стандарты на основе

лучшей инженерной практики,

охватывает как защиту жизни, так и защиту имущества,

консультируясь со всеми

поэтому он равноценно полезен в обоих случаях.

Правительственные ведомства

заинтересованными сторонами. Они

например, МВД Великобритании,

вводятся в действие в качестве

обеспечивает общее руководство

нормативных документов

Пожарный надзор &

Работодатель (предприниматель)

Строительный надзор

Нанимает исполнителей, чтобы они

Инспектируют объекты

установили систему, соответствующую

недвижимости и, если там

требованиям органов пожарного

выполняются нормы безопасности,

надзора, которые, затем, выдадут

выдают сертификат пожарной

сертификат пожарной безопасности на

безопасности на объект

объект недвижимости.

недвижимости

БЛОК-СХЕМА ПОЖАРНОЙ БЕЗОПАСНОСТИ ДЛЯ ОБЫЧНЫХ

ЗДАНИЙ (ожидается, что так будет, начиная со второго полугодия

2005 года)

Билль о пожарной безопасности -

Правительственные ведомства

Парламентский закон

например, МВД Великобритании,

его требования принуждает

обеспечивает общее руководство

выполнять судебная система

Работодатели (предприниматели)

Пожарный & Строительный надзор

Обеспечивают инструментарий для

расчета и оценки рисков

и их эксперты по оценке

Полномочные инженеры

пожарных рисков

Специалисты в области инсталляции и

эксплуатации систем пожарной

сигнализации и эвакуационного

Несут всю полноту

освещения - обеспечивают техническое

ответственности за

сопровождение

противопожарное состояние зданий

Британский институт стандартов

Разрабатывает стандарты на

оборудование и системы, которые,

затем, работодатель может

использовать для демонстрации

соответствия

Если необходимо установить систему обнаружения

3.0 ОБСУЖДЕНИЕ СО ВСЕМИ

пожара или систему оповещения о пожаре, тогда

ЗАИНТЕРЕСОВАННЫМИ СТОРОНАМИ

следует определить технические требования к этой

В стандарте BS5839

особенно подчеркивается

системе. В Великобритании наиболее подходящим

необходимость проконсультироваться со всеми

стандартом для коммерческих и промышленных зданий

заинтересованными сторонами перед тем, как

является стандарт BS5839-1:2002. Стандарт BS5839-6

приступать к детальному проектированию системы. Для

относится к жилым зданиям. Для специальных типов

того, чтобы быть уверенным в соответствии системы

зданий существуют другие стандарты, например, HTM

обнаружения и оповещения о пожаре требованиям всех

82 - это стандарт для больничных стационаров.

заинтересованных

сторон,

необходимо

проконсультироваться со следующими сторонами:

 с уполномоченными надзорными органами (по охране

здоровья и безопасности)

2.0 ОЦЕНКА РИСКОВ

 со страховой компанией

Первым шагом в проектировании системы должна быть

оценка рисков. Этот шаг подводит фундамент под

 с пользователем (арендатором) здания

структуру построения системы и, поэтому, он должен

быть выполнен как наиболее важный этап работы и с

 с предполагаемым инсталлятором системы

максимально возможной аргументацией. Процесс

 с экспертами и инженерами в области пожарной

оценки рисков охватывает каждую часть здания,

безопасности (если требуется)

начиная с того, какие существуют опасности

возникновения пожара в этой части здания, и что будет

происходить в случае возникновения пожара или

взрыва. Этот этап рекомендуется совмещать с

рассмотрением вопроса о комплексной безопасности

здания. Очевидно, что только для очень небольших

зданий будет достаточно обеспечить первый уровень

пожарной защиты, в который входят: безопасность

строительных конструкций, наличие свободных и

-------------------------------------------------------------------------------------------------------------------------------------------------------------

доступных эвакуационных выходов и наличие

огнетушителя. В то же время, совершенно очевидно,

что, например, в большой гостинице требуется наличие

полностью автоматической системы обнаружения и

оповещения о пожаре, множества противопожарного

оборудования, соответствующих систем аварийного и

эвакуационного освещения. Процесс оценки рисков

нужен для того, чтобы помочь собственникам зданий

или строителям выбрать соответствующие и адекватные

меры конкретно для своего здания.

Собственники зданий или управляющие зданиями очень

часто хотят нанять на работу технических специалистов

по профессиональной оценке рисков, чтобы быть

уверенными в том объективной и детальной оценке

здания. Однако, существуют доступные перечни и

технические консультации, которые позволяют

выполнить эту задачу собственными силами.

Достаточно полезное руководство по данному вопросу

приведено на сервере секретариата Премьер-министра

(www.odpm.gov.uk ). Дополнительную информацию и

руководство по оценке рисков можно найти на сайте

управления по охране труда

(www.hse.gov.uk ).

Рекомендуется, чтобы персонал, выполняющий оценку

рисков, был хорошо знаком с требованиями стандарта

BS5839:1

2002, а в случае затруднений мог бы

проконсультироваться у специалиста соответствующей

квалификации.

4.0 ВАЖНЫЕ СТАНДАРТЫ

системы, но, иногда может возникать ситуация, когда

экономически эффективней установить одну систему

Был разработан ряд стандартов на оборудование и на

вместо двух, или когда две разные системы

применение этого оборудования. Эти стандарты, как

взаимодействуют друг с другом и необходимо

правило,

разрабатываются

или

утверждаются

обеспечить их взаимную интеграцию.

Британским институтом стандартов

(BSI). В них

отражена лучшая общепризнанная практика по

Стандарты EN

60079-14

и EN

50281-1-2

содержат

проектированию, изготовлению или применению, как

требования к пространствам, где может присутствовать

отдельного оборудования, так и линеек продукции.

опасность взрыв газов/паров смеси или пыли. Ссылки на

эти стандарты могут быть актуальны для определенных

Часто эти стандарты или их отдельные части

типов зданий или при в случаях изменения

включаются в состав руководящих нормативных

функционального назначения зданий.

документов и, с этого момента, они отражают

наилучшую доступную в настоящее время практику и

4.4

EN54

могут быть использованы работодателем для того,

Семейство стандартов серии EN54

относится к

чтобы продемонстрировать, что установленное им

изготовлению и испытанию технических характеристик

оборудование

соответствует

удовлетворяет

единиц оборудования, применяемого для построения

действующим

нормативным

требованиям.

систем обнаружения и оповещения о пожаре. Каждая

Перечисленные ниже стандарты действуют в

часть относится к различным типам оборудования,

Великобритании и Европейском союзе. Существуют и

например, часть

- к устройствам аварийной

другие специфичные стандарты

(например, для

сигнализации (пожарным оповещателям), часть 11 - к

больничных стационаров или

вычислительных

ручным пожарным извещателям, часть 4 - к источникам

центров), также другие страны могут иметь свои

питания и т.д.

национальные стандарты, которые относятся к тем же

зданиям, что и перечисленные стандарты.

Некоторые

части

стандартов

предоставляют

возможность выбора обязательных требований. Это

4.1 BS5839

относится к специальным функциям, наличие которых

Семейство стандартов BS5839

относится к разным

требуется в некоторых приложениях, но не во всех.

типам

зданий

(архитектурно-строительных

Например, все оборудование, применяемое для

-------------------------------------------------------------------------------------------------------------------------------------------------------------

пространств), в которых устанавливается оборудование

контроля и индикации, обязано быть способным:

обнаружения и оповещения о пожаре. Специальная

обнаруживать опасность пожара

(с

помощью

часть 1 относится к общественным зданиям и часть 6

специальных внешних детекторов

- пожарных

относится к жилым зданиям. Стандарт BS5839-1

извещателей, подключенных к этому оборудованию);

содержит тщательно разработанные требования по

осуществлять мониторинг некоторых функций

практике построения систем обнаружения и

(например, обнаруживать и различать обрывы и

оповещения о пожаре. Требования стандарта касаются

короткие замыкания в подключенных кабельных

как защиты жизни, так и защиты имущества. В тексте

линиях); иметь возможность отключения

(например,

стандарта

приведено

множество советов

отключать некоторые функции или зоны при

комментариев. Стандарт очень полезен и информативен

регламентном обслуживании или при проведении

как собственникам зданий, так и специалистам-

подобных работ). Однако, если наличие таких функций

разработчикам, особенно на начальном этапе

как тестирование выходов или задержка включения

определения требований к характеристикам системы.

выходов является необязательным с точки зрения

Стандарт был разработан и поддерживался всей

стандарта, но требуется для некоторых приложений

индустрией пожарной безопасности на протяжении

(например, требуется осуществить местную проверку

более

лет и является квинтэссенцией мнений

наличия опасных факторов пожара, прежде, чем

экспертов и опыта практиков. Нужно подчеркнуть, что

вызывать пожарное подразделение), тогда оборудование

необходимо пользоваться требованиями последней

должно соответствовать специальным требованиям.

версии этого стандарта BS5839-1: 2002.

Поэтому, необходимо, при определении соответствия

4.2 BS5588

оборудования требованиям EN54, указывать какой

именно части стандартов EN54

и каким именно

Части стандарта BS5588 устанавливают требования к

специальным требованиям (например, BS5839-1) оно

элементам зданий в Англии и в Уэльсе, поэтому они

соответствует.

Например,

пожарная

служба

требуют согласования для установления детальных

Великобритании практически всегда требует, чтобы в

требований к элементам зданий, располагаемых на

оборудование были встроены зональные световые

других территориях. В основном, стандарт BS5588

(визуальные) индикаторы, при первом взгляде на

затрагивает строительную структуру и проектирование

которые можно однозначно понять размер пожара.

зданий, но, также и предъявляет некоторые требования

Подобные требования в стандарте EN54-2

являются

к системам обнаружения и оповещения о пожаре.

необязательными (опциональными) и во многих странах

Требования стандарта включены в некоторые

Европы не требуется обязательное наличие подобных

строительные

нормативные

документы,

и,

дисплеев.

соответственно, имеют легальный правовой статус.

4.5

BS7671

4.3

BS7273, BS EN 60079-14, BS EN 50281-1-2

Раньше этот стандарт был известен как требования IEE

Части стандарта BS7273

содержат требования по

к электропроводкам. На этот стандарт есть ссылка в

выполнению различных типов систем защиты. Обычно

BS5839-1 и он относится к монтажу системы.

пожарная сигнализация выполняется в виде отдельной

5.0 ВЫБОР ЗАЩИЩАЕМОЙ ЗОНЫ

5.2 Защита имущества

В стандарте BS5839-1 перечислены восемь категорий

Категория P2 - системы категории P2 обеспечивают

защищаемых зон, в зависимости от того, какие

обнаружение пожара в определенных частях здания -

требования предъявляются. Понятие категории системы

там, где есть повышенная опасность, или там, где

позволяет

простым

легким

способом

необходимо минимизировать коммерческие потери.

проинформировать все заинтересованные стороны о

Категория P1 - системы категории P2 устанавливаются

целях создания системы и выполняемых ей задачах.

во всем здании с целью как можно быстрее передать

5.1 Защита жизни

вызов в пожарное подразделение и минимизировать

любой возможный ущерб от пожара. Допускается

Категория М

- системы категории М являются

исключать из защищаемой площади небольшие

системами с ручным пуском, рассчитанными на

помещения с низкой степенью риска, например, туалеты

приведение в действие обитателями здания, первыми

и буфеты площадью менее 1 кв.м.

обнаружившими пожар. Результатом работы системы

должно быть оповещение других обитателей здания.

Подобные системы не должны устанавливаться там, где

могут присутствовать спящие люди. Требуется, чтобы

ручной пуск был предусмотрен в составе любых

других систем защиты жизни, за исключением

систем категории L5, где он может

быть

предусмотрен или нет. Дополнительно к ручному

пуску тревоги, в системах категории L обычно имеется

элемент с ограниченной зоной действия, используемый

для автоматического обнаружения пожара, например

дымовой и тепловой пожарные извещатели. Точная

классификация зависит от характеристик зоны,

защищаемой

автоматическими

пожарными

-------------------------------------------------------------------------------------------------------------------------------------------------------------

извещателями.

Категория L5

- системы категории L5

являются

«заказными» и связаны с некоторыми специальными

требованиями, которые не могут быть обеспечены

системами любой другой категории. Там, где требуется

построить такую систему, должна быть приведена

подробная информация о целях и задачах системы.

Категория L4 - системы категории L4 устанавливаются

только на путях эвакуации и в коридорах. Пожарные

извещатели могут быть установлены и в других частях

здания, но целью систем данной категории является

защита путей эвакуации.

Категория L3 - системы категории L3 обеспечивают

большую зону защиты, по сравнению с системами

категории L4. Целью системы категории L3 является

как можно более раннее оповещение обитателей здания

для того, чтобы они успевали покинуть здание до

блокировки путей эвакуации.

Категория L2 - системы категории L2 относятся к

автоматической пожарной защите определенных частей

здания, а также выполняют все функции систем

категории L3.

Более обширная защита может

потребоваться для отдельных частей здания, если

решено, что они являются зонами с повышенной

опасностью.

Категория L1

- системы категории L1

защищают

целиком все здание, за исключением незначительно

мелких его частей.

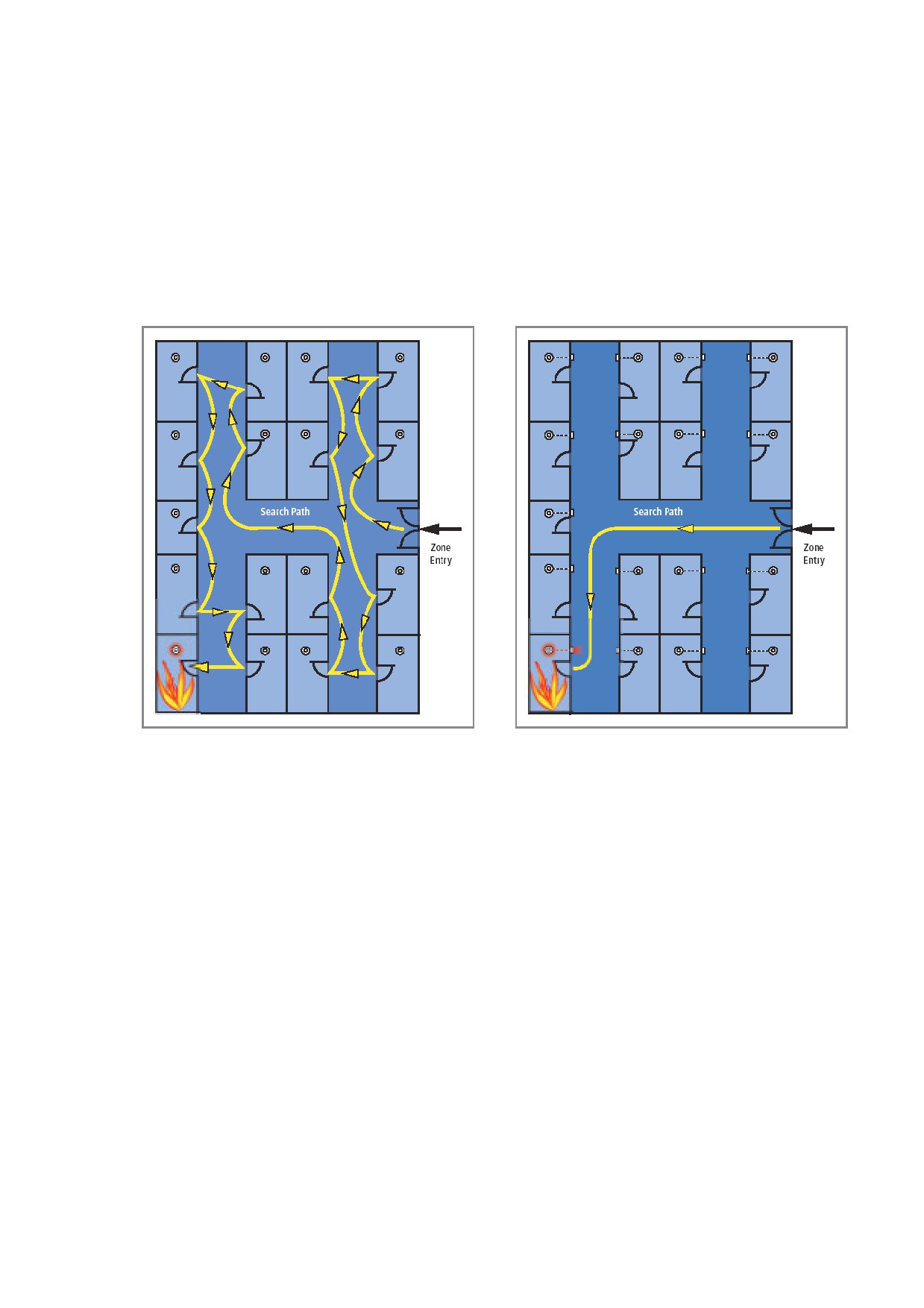

 Поисковая дистанция внутри зоны не должна

6.0 ОБЗОР ЗДАНИЯ

превышать

60м

(должны быть рассмотрены все

Перед детальным рассмотрением системы пожарной

возможные точки входа в зону). Это требование

сигнализации,

необходимо

понять

некоторые

можно ослабить, когда применяются адресные

концепции, которые применяются проектировщиком

системы и если информация, отображаемая на

системы. По правилам пожарной безопасности, здание

приемно-контрольных

приборах,

позволит

следует разделить на различные части тремя способами:

пожарным, плохо знакомым с планировкой здания,

пожарные отсеки, зоны обнаружения и зоны

направиться непосредственно к очагу возгорания.

оповещения.

Поисковая дистанция - это только то максимальное

расстояние от точки входа в зону, пройдя которое

6.1 Пожарные отсеки

становится

возможным

определить

место

Пожарным отсеком называется часть здания,

возгорания, при этом нет необходимости двигаться в

отделенная от остальных его частей огнестойкими

сам очаг возгорания.

строительными конструкциями, чтобы ограничить

 Зоны не должны пересекать пожарные отсеки.

распространение огня внутри здания. Требования к

Пожарный отсек может включать в себя несколько зон,

проектированию здания и организации внутри него

но отдельная зона не должна включаться в разные

пожарных отсеков определены в строительных нормах

пожарные отсеки.

и находятся за рамками данного документа. Однако,

необходимо,

чтобы

проектировщик

системы

обнаружения и оповещения о пожаре был хорошо

знаком с архитектурной планировкой здания, особенно

с расположением и границами его пожарных отсеков.

6.2 Зоны обнаружения

Зоны обнаружения пожара - это чрезвычайно удобный

способ деления здания, чтобы помочь быстрое

определение очага возгорания. Границы зон не связаны

-------------------------------------------------------------------------------------------------------------------------------------------------------------

с физическими свойствами здания, хотя, как правило,

границы зон обнаружения совмещают со стенами,

перекрытиями и, особенно, с границами пожарных

отсеков. Поэтому, размеры и расположение зон

обнаружения, будут зависеть от формы зданий. Также

они будут зависеть от функционального назначения

здания и от максимального количества людей, которых

здание сможет вместить одновременно.

В стандарте BS5839-1

приведены некоторые

специфичные рекомендации относительно зон

обнаружения:



Следует выделять в зоны отдельные этажи здания, за

исключением тех случаев, когда общая площадь

здания составляет менее 300 кв.м.



Строительные пустоты, находящиеся выше или ниже

помещения и совпадающие с ним по площади, могут

быть отнесены к той же зоне обнаружения, что и

6.3 Зоны оповещения

защищаемое помещения, при условии, что они

относятся к одному и тому же пожарному отсеку.

Зоны оповещения нужны только в тех зданиях, где

система оповещения должна работать по различным



Площадь зоны обнаружения не должна превышать

алгоритмам в разных частях здания. Если требуется

2000 кв.м., за исключением систем с ручным пуском

только активировать все звуковые оповещатели, чтобы

в одноэтажных зданиях открытой планировки

передать один общий сигнал эвакуации в случае

(например, торговый склад), где допускается

обнаружения пожара, тогда нет необходимости делить

увеличивать размер зоны до 10000 кв.м.

здание на зоны оповещения и все здание будет являться



Пожарные извещатели в изолированных лестничных

одной зоной оповещения. Для более сложных зданий,

колодцах, в лифтовых шахтах или в других

где требуется обеспечить различные алгоритмы в

подобных местах следует рассматривать как

разных частях здания, здание должно делиться на зоны

отдельную зону.

оповещения таким образом, чтобы все оповещатели в

одной зоне работали одинаково.

В стандарте BS5839-1

приведены некоторые

рекомендации для зон оповещения:

 Границы всех зон оповещения должны проходить по

огнестойким строительным конструкциям

 Частичное наложение сигналов между разными

зонами оповещения не должно приводить к путанице

 Сигналы тревоги и привлечения внимания должны

быть одинаковыми во всем здании

 Зона обнаружения не должна содержать в себе

несколько зон оповещения, границы зоны

обнаружения и зоны оповещения рекомендуется

совмещать. Зона оповещения может содержать в себе

несколько зон обнаружения.

7.0 ВЫБОР ОБОРУДОВАНИЯ

работы, емкость которых выбрана, исходя из полной

нагрузки системы. Для аналоговых систем емкость

7.1 Совместимость составных частей (компонентов)

батарей обычно определяется специальным расчетом, в

Большинство традиционных систем работают схожим

зависимости от требуемой конфигурации системы, т.к.

образом, поэтому может появиться искушение

количество подключенного оборудования и его типы

применить и согласовать между собой извещатели,

могут сильно варьироваться.

панели и оповещатели от разных поставщиков. Мы

7.4 Подбор подходящих автоматических извещателей

настоятельно рекомендуем получать все компоненты от

одного поставщика, чтобы быть уверенными в том, что

Компания Cooper производит линейку автоматических

они полностью совместимы друг с другом. Небольшая

пожарных извещателей, обеспечивающих обнаружение

несовместимость между компонентами может быть не

большинства обычных опасных факторов пожара.

обнаружена сразу, но может привести к повреждению

Дымовые извещатели обеспечивают самое раннее

системы при специфичных обстоятельствах позднее.

обнаружение пожара, время распознавания пожара у

них составляет 0.1 от времени срабатывания теплового

В разделе

11.1

стандарта BS5839-1:

2002

делается

извещателя.

специальное упоминание о том, что необходимо

убедиться в полной взаимной совместимости компонент

Оптические дымовые извещатели подходят для

большинства приложений и быстро реагируют на

-------------------------------------------------------------------------------------------------------------------------------------------------------------

системы.

появление медленно развивающегося огня - наиболее

общего признака появления пожара. Первым типом

Следует упомянуть и то, что раздел 12.2.2 стандарта

извещателей, разработанным для коммерческого

BS5839-1:

2002 требует, чтобы удаление из шлейфа

применения, были извещатели с ионизационной

нескольких или всех автоматических извещателей не

камерой, они остаются достаточно популярными и

приводило бы к отказу (неработоспособности) любого

сегодня. Они обеспечивают быстрое обнаружение

ручного извещателя. В стандартных системах Cooper

быстроразвивающегося пламени, но гораздо позднее

Lighting and Security выполнение этого требования

обнаруживают тлеющий огонь, который наиболее

обеспечивается

за

счет

конструкции

базы

типичен для современных строительных материалов.

автоматического

извещателя,

однако с другими

Ионизационные извещатели менее приемлемы и с той

системами это требование может привести к тому, что

точки зрения, что они содержат в своем составе

нужно будет покупать дополнительные компоненты или

радиоактивные материалы и их компоненты.

вводить ограничения на выполнение проводок к

Существуют строгие правила по транспортированию и

автоматическим и ручным пожарным извещателям. В

применению ионизационных извещателей, поэтому,

других странах подобное требование может

рекомендуется применять извещатели этого типа только

устанавливаться только для отдельных зон (например,

в качестве возможной альтернативы и только там, где

во Франции).

это допустимо.

7.2 Панели-повторители

Раздел

21.1.8(d) стандарта BS5839

рекомендует

Панели-повторители доступны в большинстве систем и

применять оптические извещатели для защиты путей

их требуется устанавливать там, где пожарные

эвакуации, т.к. эти извещатели обладают отличной

подразделения могут входить в здание более чем через

способностью обнаруживать плотный густой дым,

один вход, где персонал охраны размещается удаленно

который может блокировать пути эвакуации.

от главной панели или где дежурный персонал должен

Комбинированные опто-тепловые извещатели были

получать информацию от системы, располагаясь в

разработаны с целью уподобить их ионизационным (по

разных местах (например, в отделениях больничного

обнаружению быстроразвивающегося «чистого» огня) и

стационара).

сохранить за ними преимущества фотоэлектрических

Все пожарные приемно-контрольные приборы, включая

извещателей (по обнаружению тлеющего пламени). Это

и панели-повторители, требуют двух источников

позволяет

установить

более

высокий порог

питания. Резервный источник питания встроен в панель

срабатывания в соответствие с требованиями EN54-7

и питается от необслуживаемых свинцово-кислотных

при нормальных условиях эксплуатации, и, в

батарей, но, для надежного питания панели, требуется

результате, обеспечить лучшее подавление ложных

наличие центральной питающей сети. Положение

тревог.

автоматических предохранителей или выключателей

Тепловые извещатели следует применять там, где

питания должно быть четко видным, чтобы можно быть

условия окружающей среды могут вызывать ложные

уверенным в том, что питание системы пожарной

срабатывания дымовых извещателей. Например, там,

сигнализации не выключено в результате небрежного

где присутствует высокий уровень пыли, испарений,

или неосторожного обращения.

пара или дыма при обычных условиях эксплуатации.

7.3 Выбор приемлемого времени автономной работы

Существует три доступных типа традиционных

оборудования

тепловых извещателей:

Обычно, требуемое время работы систем безопасности в

 фиксированные

высокотемпературные

(их

дежурном режиме составляет 24 часа. С целью защиты

номинальная температура срабатывания составляет

имущества, это время может быть увеличено до 72

92°C)

часов, где здание может оставаться без людей в течение

выходных дней.

 фиксированные

среднетемпературные

(их

номинальная температура срабатывания составляет

В традиционных панелях и в большинстве панелей-

77°C)

повторителей обычно есть батареи резервного питания,

обеспечивающие требуемый уровень автономной

 максимально-дифференциальные - они распознают

темп изменения температуры раньше, чем появление

определенной температуры. В таких извещателях

имеется фиксированный температурный порог,

чтобы даже в случае медленного нарастания

температуры выдавался сигнал тревоги, если

температура продолжает расти недопустимо долго.

Максимально-дифференциальные извещатели обладают

Незащищенная площадь в углах помещений и

наибольшей чувствительностью среди тепловых

между зонами обнаружения извещателей

извещателей, особенно там, где окружающий воздух

С целью обеспечить сплошную зону защиты в

может сильно охлаждаться и, из-за этого, появляется

прямоугольных помещениях, расстояние между

большая разница между температурой окружающей

извещателями и стенами следует уменьшать до 5м для

среды и порогом срабатывания фиксированного

дымовых и до 3.5м для тепловых извещателей.

теплового извещателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Чтобы избежать ложных срабатываний, не следует

устанавливать

максимально-дифференциальные

тепловые извещатели в местах, подверженным частым

колебаниям температуры, например, в кухнях,

котельных и торговых складах с большими дверями,

при открытии которых может поступать уличный

воздух.

Стандарт BS5839-1 рекомендует, чтобы стационарный

порог срабатывания теплового извещателя был, как

минимум, на

29°C выше ожидаемой максимальной

С целью обеспечить сплошную зону защиты, расстояние

температуры окружающего воздуха в течение долгого

между извещателями следует уменьшать до 10м для

периода времени, и на

4°C

выше ожидаемой

дымовых и до 7м для тепловых извещателей.

максимальной температуры окружающего воздуха в

течение короткого периода времени.

7.5 Размещение дымовых и тепловых извещателей

Ко всем дымовым извещателям применяются похожие

требования по размещению. К тепловым извещателям

также применяются похожие требования, хотя они и

отличаются от требований к размещению дымовых

извещателей. В соответствии с BS5839 основной идеей

по расстановке является та, что расстояние между

любой точкой защищаемой площади и ближайшим к

этой точке пожарным извещателем не должно

Расстояния между

превышать 7.5м для дымовых извещателей и 5.3м - для

дымовыми извещателями

тепловыми извещателями

тепловых извещателей.

В коридорах шириной до

2м нужно обеспечить

обнаружение только вдоль центральной линии, поэтому

нет необходимости уменьшать расстояние между

извещателями с целью обеспечить сплошную зону

покрытия. Поэтому, для дымовых извещателей

расстояние между извещателем и стеной может быть до

7.5м, а расстояние между извещателями может быть до

15м. Для тепловых извещателей расстояние между

извещателем и стеной может быть до 5.3м, а расстояние

между извещателями может быть до 10.6м.

Площадь, защищаемая

дымовым извещателем

тепловым извещателем

На рисунке выше показаны максимальные площади,

которые может защищать отдельный извещатель.

Следует надлежащим образом обеспечить наличие зон

защиты в углах помещения и отсутствие разрывов в

местах сопряжения зон от нескольких оповещателей. С

этой целью, расстояние между извещателями следует

уменьшать.

Расстановка дымовых извещателей в коридоре

Приведенные выше данные указаны для плоских

7.7 Балки и другие подобные потолочные преграды

потолков. Для наклонных потолков или потолков не

Пожарные извещатели следует устанавливать на

плоской формы, расстановку извещателей следует

расстоянии как минимум 500мм от стен или потолочных

изменять. Для наклонных потолков используйте

преград, отступающих от потолка более чем на 250мм.

данные, указанные ниже. Для неплоских потолков

Если преграда отступает от потолка менее, чем на

обратитесь к стандарту BS5839 для получения более

250мм, следует устанавливать пожарные извещатели на

полных указаний. Там, где извещатель должен

расстоянии не меньшем, чем удвоенная высота

устанавливаться на наклонном потолке, его нужно

преграды. Их также следует устанавливать на

установить вблизи высшей точки потолка но расстояние

расстоянии не менее

1м от любых принудительных

должно быть увеличено на

1% для каждого

воздухоприемников. Если высота преграды составляет

дополнительного 1° угла наклона потолка. Увеличение

более 10% от высоты помещения, эту преграду следует

расстояния может быть не более 25%. «Вблизи высшей

принимать как стену. Таким же образом, если разница

точки» означает не более

600мм для дымовых

между высотой установки извещателей и высотой

извещателей и не более

150мм для

тепловых

установленной на полу преграды (например, полки или

-------------------------------------------------------------------------------------------------------------------------------------------------------------

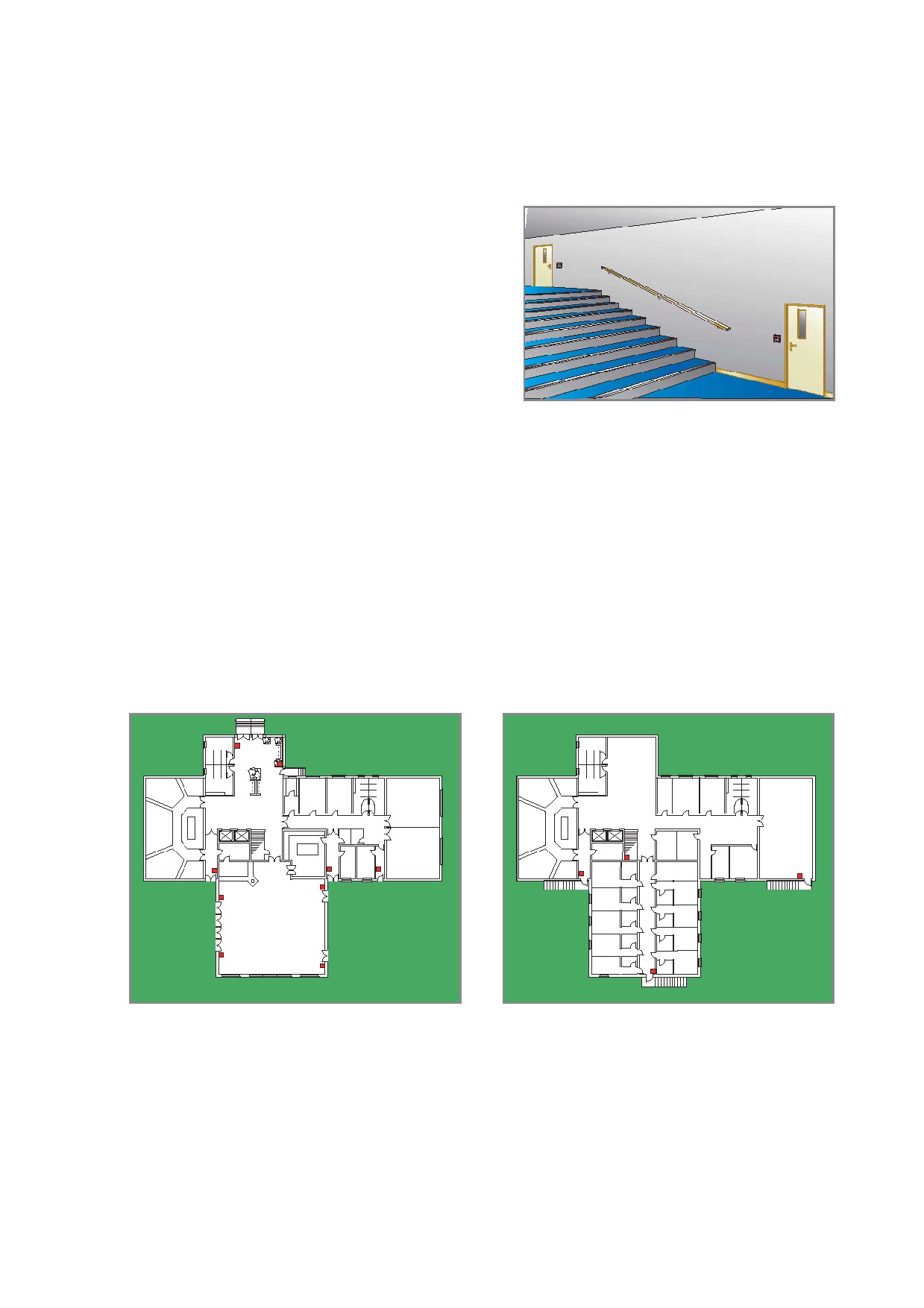

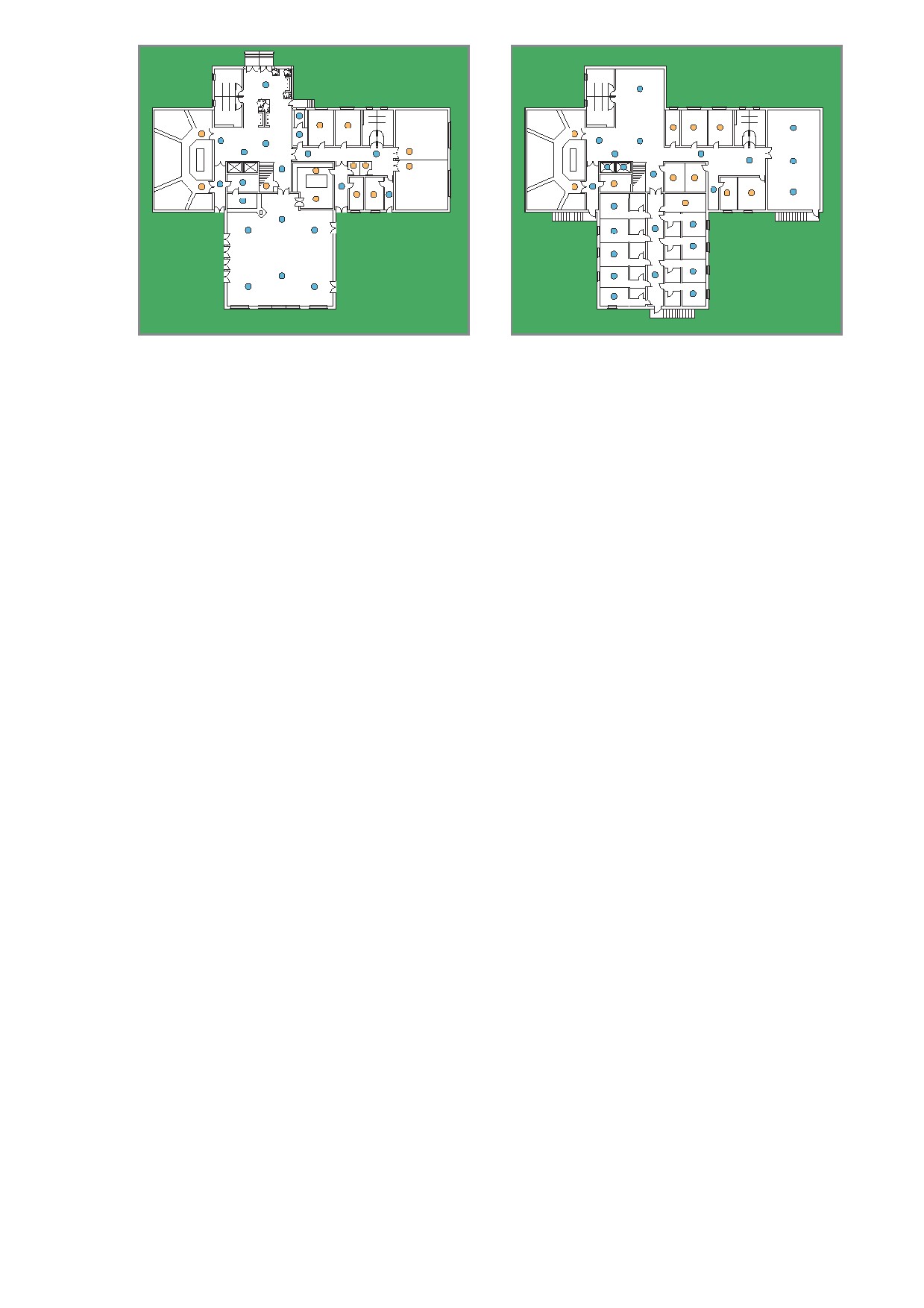

Типовые примеры расстановки извещателей для системы категории L2

7.9 Линейные извещатели

7.10 Аспирационные системы

Линейные извещатели обеспечивают экономическую

Аспирационные системы применяются там, где

эффективность при защите больших открытых

требуется обеспечить защиту таких пространств, как

площадей, однако при расстановке подобных

холодные склады, или если требуется обеспечить очень

извещателей следует принимать в расчет то, что ход

быстрое обнаружение пожара, и если не хватает

луча

не

должен прерываться

какими-либо

чувствительности точечных дымовых извещателей. Для

посторонними предметами. Также конструкция здания

проектирования

аспирационных систем нужна

должна быть такой, чтобы луч «не двигался». Иначе

специальная подготовка, так как, чаще всего, подобные

возможны ложные срабатывания.

системы применяются для защиты от специфичных

рисков. К интерфейсам систем пожарной сигнализации

Если

оптические

линейные

извещатели

Cooper Lighting and Security могут быть подключены и

устанавливаются на расстоянии менее

600мм от

другие типы специализированных

пожарных

потолка, тогда их следует ориентировать таким

извещателей, например, извещатели пламени или

образом, чтобы любая точка защищаемого пространства

оборудование, предназначенное для установки в особо

была удалена от оптического луча не более, чем на 7.5м.

опасных зонах.

При установке линейных извещателей далее 600мм от

потолка, расстояние следует сократить до

12.5% от

7.11 Выбор ручных пожарных извещателей

высоты луча извещателя над любым наиболее

Выбор ручных пожарных извещателей в чем-то

вероятным очагом возгорания.

достаточно прост. Можно подобрать извещатели для

Если оптический луч проходит ближе 500мм от любой

навесной или утапливаемой установки, в зависимости от

части стены или от другой преграды, внутри которой

окружающей среды и от того в готовом ли здании будет

текут потоки горячих газов, следует соответствующим

инсталлироваться система пожарной сигнализации (в

образом защитить луч от потоков тепла. Это требование

котором, обычно, гораздо проще установить навесные

относится к той части луча, которая удалена не менее

ручные извещатели). Следует применять извещатели со

чем на

500мм от оптического приемника или от

степенью защиты корпуса IP65 там, где есть опасность

оптического излучателя.

появления влаги или сырости, например, при установке

на улице. Стандартные ручные извещатели снабжены

Если

линейные

оптические

извещатели

хрупким стеклянным элементом, который ломается под

устанавливаются вверху наклонной кровли, тогда

легким давлением при переключении извещателя в

расстояние между ними может быть увеличено, в

режим тревоги.

соответствие с требованиями, применяемыми для

точечных дымовых извещателей (см. выше).

Стеклянный элемент покрыт толстой пластиковой

пленкой, защищающей человека от стеклянных

Пространство, защищаемое отдельным оптическим

обломков, однако, могут применяться и многоразовые

линейным извещателем, не должно выходить за

пластиковые элементы или защитные шторки там, где

пределы отдельной зоны обнаружения.

есть вероятность непроизвольного нажатия на пусковой

элемент

извещателя,

например на участках

приготовления пищи.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.12 Расстановка ручных пожарных извещателей

Метод включения у всех ручных извещателей должен

быть одинаковым для всего здания. Все ручные

Ручные извещатели следует устанавливать на путях

извещатели компании Cooper

удовлетворяют

этому

эвакуации, на всех выходах на открытый воздух и на

требованию, вне зависимости

от

того,

какой

них

всех выходах с этажа в многоэтажных зданиях.

корпус (IP65 или стандартный)

Основным

правилом,

которым

следует

руководствоваться при расстановке ручных пожарных

извещателей, является то, что из любого места в здании

человек должен пройти не более 45м, чтобы достигнуть

ближайшего ручного извещателя. Дистанция должна

соответствовать измеренной длине реального пути,

который необходимо пройти человеку. Если на этапе

проектирования еще не известна окончательная

архитектурная

планировка,

тогда

следует

руководствоваться тем, чтобы дистанция по прямой не

превышала 30м, но после установки системы следует

проверить, чтобы длина реальной дистанции не

превышала 45м.

Следует размещать ручные извещатели вблизи

специфичных потенциально опасных зон

(например,

склады легковоспламеняющихся жидкостей) и на

расстоянии

1.4м

(+/-0.2м) от уровня пола в

легкодоступных местах. Может потребоваться более

низкая установка извещателей, чтобы они были

доступны для людей в инвалидных колясках.

Указанные выше расстояния

45м и

30м следует

уменьшить до

25м и

16м, соответственно, если

значительная часть людей в здании относится к

маломобильным группам. Данное требование особенно

актуально, если ожидается, что именно один из этих

маломобильных людей заметит пожар и должен будет

включить систему пожарного оповещения или если

свойства оборудования, установленного в защищаемом

пространстве, или применяемая там технология

производства могут создавать предпосылки для

быстрого развития пожара.

Типовые примеры расстановки ручных пожарных извещателей в здании

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.14 Оповещатели

 чтобы разбудить спящих людей, в спальных зонах

требуется обеспечить уровень звука не менее 75дБА

Пожарные оповещатели подразделяются на два типа -

акустические и визуальные. Наиболее распространены

 в каждом пожарном отсеке следует устанавливать, как

акустические оповещатели, они включают в себя целую

минимум, один акустический оповещатель

гамму различных устройств - от всевозможных звонков

 все акустические оповещатели, установленные в

до различных электронных звуковых устройств,

здании, должны воспроизводить одинаковый сигнал

включая и такие, которые содержат в себе заранее

подготовленные

речевые

сообщения.

Выбор

При принятии решения о количестве и местах

применяемого оповещателя зависит от местных

размещения акустических оповещателей, следует

предпочтений,

требований законодательства

помнить следующее:

необходимости

иметь звуковой сигнал, четко

различимый относительно любых других акустических

 следует предусмотреть потери, как минимум,

20-

сигналов, применяемых внутри здания.

30дБА при прохождении звука через двери

Достичь необходимого эффекта реагирования на пожар

 при установке в одном месте двух идентичных

позволяют речевые сигналы оповещения или их

оповещателей, уровень звука увеличится всего лишь

передача через местные системы радиотрансляции. Они

на 3дБА

также

могут

использоваться

для

большей

 уровень звукового давления будет падать с

эффективности при проведении пожарных учений в

расстоянием, как это показано на графике ниже

зданиях с большим количеством людей, плохо

знакомыми с основными правилами поведения при

 при проектировании цепей оповещения необходимо

пожаре

- например, в гостиницах. И, наконец,

принять решение о требованиях к допустимой

визуальные сигналы оповещения необходимы там, где в

нагрузке кабельных линий. Падение напряжения не

здании могут находиться люди с пониженным слухом

должно превышать 10% от номинальной величины

или там, где из-за уровня окружающего шума (более

напряжения

90дБА) можно не услышать акустические сигналы

 рекомендуется всегда тщательно подходить к выбору

оповещения,

где применяется шумозащитное

оповещателей и их расстановке, чтобы избежать

снаряжение или требуемый уровень акустического

возможных ошибок. Намного более простым

сигнала оказывается недопустимо большим и может

подходом будет уменьшать установку громкости

повредить слух обитателей здания.

оповещателя там, где это допустимо, чем применять

BS5839-1

требует организовывать цепи аварийной

другие оповещатели, изначально не отвечающие

сигнализации так, чтобы при появлении одиночной

требованиям по уровню звука.

неисправности включался бы, как минимум, один

Уровень выходного сигнала звукового оповещателя

звуковой сигнализатор, расположенный вблизи

обычно приводится в дБА на расстоянии

1м.

аппаратуры управления. Для некоторых зданий,

Показанный ниже график может использоваться

для

открытых для посещения широкой публики, одиночная

определения громкости звука на других расстояниях

неисправность может лишь незначительно снижать

при распространении в свободной воздушной среде.

уровень пожарной защиты. Указанные требования

Дополнительно, следует учесть преграды, например,

достигаются применением устройств с кольцевыми

двери, поглощение звука предметами мебели и

схемами питания или прокладкой множества

интерьера, способ установки и направление излучения

традиционных линий оповещения, охватывающих

оповещателя и т.д.

наиболее

важное защищаемое пространство, или

применением, как минимум, двух независимых

Расстояние

двухпроводных (Bi wire) зон. Однозонные панели для

от

Уменьшение

таких систем

(Bi wire) имеют встроенных звуковой

источника

в дБ(А)

сигнализатор.

звука (м)

Как правило, уровни звука акустических сигналов

оповещения должны быть не ниже 65дБА или на 5дБ

9.2

выше уровня постоянного фонового шума. Они могут

быть уменьшены до 60дБА в помещениях с площадью

13.9

менее

кв.м, на эвакуационных лестницах или в

15.5

специфичных

ограниченных

точках

здания.

16.9

Большинство звуковых оповещателей имеют различные

установки громкости, которые позволяют достичь

баланса между требованиями стандарта и обеспечением

20.8

достаточного уровня аудио-комфорта.

21.5

Как правило, более предпочтительным является

22.2

применение большого количества оповещателей с

22.9

низкой громкостью, чем нескольких громких

23.5

оповещателей.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Дополнительно к этим общим требованиям, следует

24.6

упомянуть и некоторые специальные требования:

25.1

25.5

7.15 Оборудование пожарной защиты

Компания Cooper выпускает диапазон дверных замков,

интерфейсов и реле, которые можно применять для

управления работой вентиляторами и клапанами

дымоудаления, системами вентиляции, лифтами и т.п.

Рекомендуется сослаться на конкретную страницу

нашего каталога, где содержится описание продукта,

или проконсультироваться с нашими техническими

специалистами,

которые

помогут

подобрать

оборудование, наилучшим образом подходящее для

решения конкретной задачи.

п.7.16 Устройства ретрансляции тревог

Выходы реле тревоги дают возможность подключения к

Влияние расстояния на громкость звука

устройствам ретрансляции сигналов тревоги. Выбор

типов этих устройств будет зависеть от требований

выбранного центра приема тревог (пульта наблюдения).

7.17 Интерфейсы

На страницах данного каталога перечислены некоторые

доступные интерфейсы. Большинство из них являются

аналоговыми и были разработаны для специфичного

применения, например, для связи аналоговой панели с

традиционной зоной извещателей, для обеспечения

связи с небольшим магазином и т.д. Традиционные

системы

можно

связывать

между

собой

непосредственно через сухие контакты, используя

подходящие резисторы

(например, для мониторинга

реле расхода в спринклерных системах), а релейные

выходы панелей применять для подключения к

оборудованию приема пожарных тревог, оборудованию

мониторинга неисправностей, оборудованию систем

пожарной защиты и т.д.

По определению, интерфейс является мостом между

двумя частями оборудования или двумя системами,

следовательно, очень важно правильно предъявить

требования к обеим сторонам интерфейса - нагрузочная

Типовая расстановка звуковых оповещателей, исходя из

способность, выполняемые функции и сценарий

уровня звука 105дБА

обработки ошибок.

Главное внимание следует уделить тому, чтобы

убедиться в совпадении интерфейса и оборудования по

диапазону напряжения. Например, выходные контакты

реле

24В не следует применять для коммутации

сетевого напряжения, даже если они могут работать с

таким напряжением. Лучше всего обеспечить изоляцию

между системами таким образом, чтобы не

существовало риска электрических помех, способных

вызвать ложную тревогу.

Типовая расстановка звуковых оповещателей, исходя из

уровня звука 105дБА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8.0

Анализ проекта с точки зрения минимизации

Ненужные тревоги - это тревоги, сформированные из-за

риска ложных тревог

воздействия факторов окружающей среды (например,

появление пара или мелко-взвешенных частиц,

Ложные тревоги могут привести к серьезным

загрязнение камеры в дымовых извещателях), или из-за

коммерческим убыткам и, дополнительно, к отвлечению

недопустимых действий людей (например, курение в

громадных ресурсов противопожарных служб.

зонах, защищенных дымовыми извещателями).

Регулярные ложные тревоги могут привести к тому, что

Приведенные в таблице рекомендации разработаны с

люди в здании станут безразлично относиться к

целью помощи в выборе оборудования, чтобы избежать

сигналам тревоги и, в результате, не предпримут

наиболее общих и потенциальных условий для

необходимых и правильных действий в условиях

формирования ненужных ложных тревог. В стандарте

реального пожара. Ложные тревоги можно укрупнено

BS5839 даются подробные указания по данной теме,

разделить на четыре категории:

настоятельно рекомендуется обращаться к этому

 ненужные тревоги

стандарту для получения более полной информации.

 ложные тревоги, формируемые аппаратурой

Фото-тепловые извещатели анализируют два фактора -

изменение температуры и оптическую плотность

 ложные тревоги в результате злоумышленного

воздушной среды. Это может существенно уменьшить

воздействия

вероятность ложных тревог. Дополнительно, в

аналоговых системах возможно сконфигурировать

 преднамеренные ложные тревоги

(например, при

извещатели таким образом, чтобы они работали только

учебных тренировках)

в тепловом режиме в течение характерного времени,

Защищаемая площадь

когда в окружающей среде могут присутствовать

Кухни:

всякого рода дымы, а затем, когда больше не ожидается

- Никогда не следует применять дымовые извещатели

присутствие

дыма,

возвращались

бы

Помещения, примыкающие к кухням:

комбинированный режим

обнаружения

(и

дым,

Избегайте

применения

дифференциальных тепловых

извещателей.

изменение температуры).

Избегайте,

по возможности, применения дымовых

извещателей.

Не устанавливайте ионизационные извещатели.

Рассмотрите возможность применения фото-тепловых

извещателей

Помещения, в которых используются тостеры:

Избегайте,

по возможности, применения дымовых

извещателей.

Не устанавливайте ионизационные извещатели.

Рассмотрите возможность применения фото-тепловых

извещателей.

Помещения, в которых люди курят:

Избегайте,

по возможности, применения дымовых

извещателей.

Не устанавливайте оптические дымовые извещатели.

Рассмотрите возможность применения фото-тепловых

извещателей.

Ванные или умывальные комнаты и помещения, в которых

возможно появление пара:

Избегайте,

по возможности, применения дымовых

извещателей.

Не устанавливайте оптические дымовые извещатели.

Рассмотрите возможность применения фото-тепловых

извещателей.

Помещения с высоким уровнем запыленности:

Избегайте,

по возможности, применения дымовых

извещателей.

Не устанавливайте оптических дымовых извещатели.

Рассмотрите возможность применения фото-тепловых

извещателей.

Помещения, где на чувствительный элемент могут

воздействовать высокоскоростные воздушные потоки:

- Не устанавливайте ионизационные дымовые извещатели

Помещения, в которых могут присутствовать выхлопные газы

двигателя:

Избегайте,

по возможности, применения дымовых

извещателей.

Не устанавливайте ионизационные дымовые извещатели

Не устанавливайте лучевые извещатели (линейные)

Рассмотрите возможность применения фото-тепловых

извещателей.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Помещения, в которых могут оказаться открытые окна:

Избегайте,

по возможности, применения дымовых

извещателей.

- Не устанавливайте ионизационные дымовые извещатели

9.0 Кабели

и индикаторы. Проверьте удаленные устройства

сигнализации.

Дополнительно,

выполните все

Стандарт BS5839-1: 2002 ввел гораздо более жесткие

специальные проверки

- например, правильную

требования на типы кабелей, применяемых в системах

настройку линейных извещателей.

обнаружения и оповещения о пожаре. Теперь, во всех

частях системы, требуется применять кабели с

В течение 12 календарных месяцев - выполняется

негорючей оболочкой, а там, где есть требования по

после двух или более периодических проверок.

обеспечению исправности кабельной линии в течение

Дополнительно

периодической

инспекции

долгого периода времени, требуется применять

выполняются следующие действия:

Проверьте

огнестойкие кабели. Например, в соединительных

правильную работу всех ручных и автоматических

линиях с акустическими оповещателями или в

извещателей. Проверьте уровень чувствительности

соединительной линии между субпанелями, которая

аналоговых извещателей

- он должен находиться в

обеспечивает прохождение сигнала тревоги.

допустимом диапазоне. Проверьте правильную работу

всех оповещателей и сигнализаторов. Проверьте

Кабели пожарной сигнализации следует отделять от

крепление всех доступных кабелей. Проверьте причину

кабелей других систем. Их следует четко маркировать,

и эффективность внесения изменений в программу

предпочтительно, чтобы они были красного цвета и

работы системы, убедитесь в том, что эти изменения

должны прокладываться по таким частям здания,

были выполнены своевременно.

которые обеспечивают минимальный риск. Последнее

требование особенно важно в тех случаях, когда

11.0 Расширение системы

изменяется функциональное назначение здания или его

Расширение системы пожарной сигнализации следует

перепланировка - например, осуществляется перенос

планировать и осуществлять с той же тщательностью и

склада горючего.

теми же рассуждениями, которые применялись к

10.0 Содержание и техническое обслуживание

оригинальной системе. Всегда существует опасность,

что внесение небольших изменений может привести к

Регулярное тестирование и инспектирование систем

потере работоспособности всей системы. Следует

пожарной сигнализации являются важнейшим условием

соблюдать особую осторожность, если для расширения

для того, чтобы быть уверенным в правильной работе

системы

используется

оборудование

другого

этих

систем.

Многие

функции

системы

изготовителя. Необходимо убедиться в совместимости

контролируются, но, все

равно,

сохраняется

старого и нового оборудования, а также в том, что будут

необходимость

инспектирования

панели

соблюдены ограничения по нагрузке системы.

квалифицированным лицом. Это нужно для того, чтобы

видеть, что срабатывание индикации о неисправности

или появление всех других подобных событий будет

зафиксировано в журнале работы системы вместе с

выполнением плана действий по выявлению причин

неисправности и выполнения мероприятий по

восстановлению/ремонту системы.

Стандарт BS5839-1 рекомендует выполнять следующий

минимум тестирования и инспекционных проверок:

Ежедневно - проверить визуально, не отображается ли

индикация о неисправности и, затем, убедиться, что

были выполнены все действия, необходимые для

устранения неисправности.

Еженедельно - Проверить работоспособность системы,

приведя в действие ручной извещатель (каждую неделю

нужно использовать различный ручной извещатель).

Периодическая инспекция - зависит от оценки риска,

но не реже одного раза в 6 месяцев. Проверьте журнал

учета работы системы и убедитесь в том, что были

выполнены все корректирующие действия. Визуально

проверьте все единицы оборудования, чтобы убедиться

в том, что система не находится в заблокированном

состоянии или она не подверглась недопустимым

изменениям. Проверьте любые ложные тревоги,

сравните их уровень с тем, который допускается по

национальным нормативным требованиям, и если

-------------------------------------------------------------------------------------------------------------------------------------------------------------

уровень ложных тревог оказывается недопустимо

большим, выполните соответствующие действия.

Проверьте работоспособность системы при питании от

резервного источника, чтобы убедиться в том, что

батареи работают правильно. Проверьте правильную

работу всех выходов. Проверьте все органы управления

Индексы IP

Международный индекс защиты, иногда называемый индексом защиты от проникновения, классифицирует степень

защиты, обеспечиваемую корпусом, от прикосновения к жизненно важным узлам, движущимся частям и защиту от

проникновения посторонних твердых частиц. Дополнительно, индекс IP определяет степень защиты от вредного

проникновения влажности или жидкостей. В индексе IP используются 2 цифры.

Первая цифра

- степень защиты от твердых

Вторая цифра - степень защиты от проникновения

объектов

жидкостей

0 - Нет защиты

1 - Защита от больших предметов (например, руки)

1 - Защита от вертикально падающих водяных капель

2 - Защита от средних предметов (например, пальцы)

2 - Защита от водяных капель, падающих под углом до 15

градусов к вертикали

3 - Защита от небольших предметов диаметром от 2.5

мм и более (например, инструменты или проводники)

- Защита от дождя, падающего под углом до

градусов к вертикали

4 - Защита от очень маленьких предметов диаметром от

1.0 мм и более

4 - Защита от водяных брызг с любых направлений

5 - Частичная защита от проникновения пыли (защита

5 - Защита от водяных струй с любых направлений

от пыли)

6 - Защита от воды в штормовых условиях, например,

- Полная защита от проникновения пыли

водонепроницаемое оборудование для применение на

(пыленепроницаемость)

палубах морских судов

7 - Защита при погружении в течение определенного

периода времени

8 - Защита при погружении в течение неопределенно

долгого периода времени

Например: IP65 - пыленепроницаемость и защита от водяных струй

понедельник, 25 августа 2008 г.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СЛОВАРЬ ТЕРМИНОВ

Addressable system (адресная система)

- система, в

Fire alarm control equipment

(аппаратура пожарная

которой сигналы от автоматических и от ручных

приемно-контрольная)

- оборудование, которое по

извещателей идентифицируются индивидуально на

получение извещения о пожаре, формирует сигнал

приемно-контрольном приборе (панели), и, часто, где

пожарной тревоги одним из следующих способов или

оповещатели адресуются индивидуально.

их комбинацией:

Alarm of fire

(пожарная тревога)

- оповещение о

a) Звуковые сигналы пожарной тревоги

появлении опасных факторов пожара, выполняется

b) Индикация пожарной тревоги на пожарных

человеком или автоматическим устройством

приборах

Alarm receiving centre

(пульт наблюдения)

c) Передача сигнала на другие пожарные приемно-

постоянный центр с укомплектованным штатом, обычно

контрольные приборы

обеспечивается коммерческой организацией, персонал

которого должен, после получения сигнала о пожаре,

Fire alarm device (пожарный оповещатель) - элемент

оповестить пожарную службу

системы оповещения о пожаре, используемый для

формирования сигнала оповещения о пожаре, как

Analogue system

(аналоговая система)

система

правило, акустический или визуальный.

пожарной сигнализации, в которой автоматические

извещатели формируют переменные выходные сигналы,

Fire alarm indicating equipment (аппаратура индикации

отображающие значение контролируемого параметра

пожарная) - часть системы обнаружения и оповещения

среды.

о пожаре, размещаемая в защищаемых зданиях и

обеспечивающая отображение любого извещения о

Automatic fire alarm system (автоматическая система

пожаре или извещения о неисправностях, принимаемого

пожарной сигнализации)

- система пожарной

от пожарной приемно-контрольной аппаратуры.

сигнализации, включающая в себя элементы для

автоматического обнаружения опасных факторов

Fire alarm remote indicating equipment

(удаленная

пожара, для инициирования оповещения о пожаре и для

аппаратура индикации пожарная)

- часть системы

инициирования других требуемых действий. В состав

обнаружения и оповещения о пожаре, отображающая

системы могут включаться ручные пожарные

состояние защищаемых зданий, от которых поступает

извещатели.

сигнал пожарной тревоги или извещение о

несиправности.

Beam detector (лучевой дымовой извещатель) - тип

дымового извещателя, который обнаруживает дым по

Fire alarm sounder

(акустический пожарный

затуханию

инфра-красного

светового

луча,

оповещатель) - элемент системы оповещения о пожаре,

распространяющегося от передатчика к приемнику.

формирующий слышимое сообщение о пожаре.

Conventional fire alarm

(традиционная пожарная

Fire alarm system (система обнаружения и оповещения

сигнализация) - обычно состоит из контрольной панели,

о пожаре) - система с фиксированным расположением

к которой подключены дымовые, тепловые и ручные

приборов и устройств, предназначенная для

пожарные извещатели, и имеющей выходы для

формирования слышимых и/или визуальных и/или

подключения звуковых оповещателей. Состоит из

других понятных сигналов пожарной тревоги и

панели, обеспечивающей отдельные входы для

способная также инициировать другие действия. Этот

подключения автоматических и ручных пожарных

термин обычно включает в себя и функцию

извещателей и, по крайней мере, два выхода для

обнаружения пожара, также как и оповещение.

подключения оповещателей.

Fire alarm transmission link (линия передачи сигнала

Critical signal path (критический путь сигнала) - все

пожарной тревоги) - электрическая цепь для передачи

компоненты и проводки между каждым инициирующим

сигналов пожарной тревоги и извещений о

устройством

(извещателем) и каждым пожарным

неисправностях от защищаемого здания к центральной

оповещателем.

станции или в диспетчерскую.

Fault warning

(извещение о неисправности)

Fire Authority

(пожарная охрана)

- местные

автоматическое включение звуковых и/или визуальных

правительственные

структуры,

наделенные

сигналов, извещающих о появлении неисправности в

законодательно установленной ответственностью и

системе пожарной сигнализации.

полномочиями по обеспечению функций пожарной

команды и функций вспомогательных служб на

Fire alarm control and indicating equipment

заданной географической территории.

(аппаратура

пожарная приемно-контрольная и

индикации)

- основная часть системы пожарной

Fire detection system (система обнаружения пожара) -

-------------------------------------------------------------------------------------------------------------------------------------------------------------

сигнализации, обеспечивающая управление системой, и,

система с фиксированным расположением приборов и

обычно, питание системы.

устройств, обычно являющаяся частью автоматической

системы оповещения о пожаре, в которой пожарные

извещатели

(детекторы), аппаратура управления и

индикации задействованы для автоматического

обнаружения пожара и инициирования других

условленных действий.

Fire detector (автоматический пожарный извещатель) -

Photoelectric smoke detector

(фотоэлектрический

устройство, которое выдает сигнал в ответ на изменение

дымовой извещатель) - тип пожарного извещателя, в

условий окружающей среды близи или внутри

составе которого имеется фотоэлектрический элемент,

извещателя, вызванное пожаром.

реагирующий на поглощение или рассеивание света

частицами дыма.

Fire point

(пожарный пост)

- место размещения

пожарного

оборудования, которое также может

Point fire detector (точечный пожарный извещатель) -

совпадать с местом установки ручного пожарного

тип пожарного извещателя, реагирующий на изменение

извещателя и размещением специально разработанной и

окружающей среды в фиксированной зоне близи места

утвержденной пожарной инструкции-памятки, в

установки извещателя.

соответствии с которой должны действовать обитатели

Smoke detector (дымовой извещатель) - тип пожарного

здания в случае пожара.

извещателя, реагирующий на частицы продуктов

Fire procedure

(пожарная процедура)

- все

горения.

установленные коллективные или индивидуальные

Soft addressing (программная алресация) - позволяет

действия, которые должны быть выполнены (как часть

приемно-контрольному

прибору

(панели)

противопожарных мероприятий) обитателями здания

автоматически назначать адреса для каждого устройства

(или другой структуры) с целью убедиться в устранении

вместо того, выполнять эти действия в ручном режиме.

опасности пожара для людей и имущества.

Self learn mode

(режим самообучения)

- позволяет

Fire protection

(пожарная защита) - конструктивные

полностью

незапрограммированной

системе

особенности, системы и оборудование в здании,

функционировать немедленно после подключения

сооружении или в ином пожароопасном объекте,

основного и резервного источников питания

(без

предназначенные для снижения опасности воздействия

необходимости выполнять какие-либо действия с

пожара на людей и имущество путем обнаружения,

устройствами). Панель управления опросит каждое

тушения и локализации очагов возгорания.

устройство и назначит ему адрес

(программная

Fire signal

(сигнал

«пожар»)

- сигнал пожарной

адресация). Режим ручного распределения зон

тревоги, формируемый автоматическими устройствами,

позволяет

установщику системы распределить

с установленной громкостью и/или видимостью.

устройства по зонам.

Heat detector (тепловой извещатель) - тип пожарного

Short circuit isolator (изолятор короткого замыкания) -

извещателя, который реагирует на увеличение

компонент адресной системы, который позволяет

температуры.

изолировать кольцевой шлейф на обеих сторонах его

коротко-замкнутого участка и минимизировать потери

Ionisation smoke detector

(дымовой ионизационный

информации.

извещатель) - дымовой извещатель, который реагирует

на появление дыма внутри извещателя, в результате

изменения изменения ионизационных токов внутри

извещателя.

Lantern Light (фонарь верхнего света) - конструкция,

устанавливаемая

над

поверхностью

кровли,

предназначенная для освещения ниже расположенного

пространства.

Manual fire alarm call point

(извещатель пожарный

ручной) - устройство для ручного побуждения режима

пожарной опасности.

Manual fire alarm system (ручная система пожарной

сигнализации) - система пожарной сигнализации без

автоматических извещателей, в которой включение

пожарной тревоги осуществляется в ручном режиме.

Mimic diagram

(мнемоническая

схема)

топографическое изображение защищаемых помещений

с такими нанесенными на него обозначениями каждой

части здания, что индикаторы системы пожарной

сигнализации могут быть быстро соотнесены с

-------------------------------------------------------------------------------------------------------------------------------------------------------------
