Инструкция по эксплуатации АДАПТЕРА Quantoom ELM 327 BLUETOOTH




  1. НАЗНАЧЕНИЕ

    Адаптер ELM 327 - Bluetooth предназначен для соединения диагностического программного обеспечения, установленного на персональном компьютере и Электронного блока управления установленного в автомобиле. Адаптер ELM 327 – Bluetooth применяется для диагностики и просмотра параметров двигателя в отечественных и импортных автомобилях, оснащенных двигателями управляемыми ЭБУ.

    После того, как Вы подключите адаптер и запустите на ПК, ноутбуке, планшете или смартфоне (в дальнейшем –

    «Устройство вывода данных») диагностическое программное обеспечение, Вы сможете:

    • Осуществлять профессиональную диагностику

      двигателя:

      • Считывать и удалять коды неисправностей

    • Контролировать параметры работы систем двигателя:

    • Обороты двигателя

    • Температуру двигателя

    • Напряжение бортовой сети

    • Состояние датчиков

    • Осуществлять мониторинг поездок:

    • Скорость движения

    • Пройденное расстояние

    • Контролировать расход топлива

    • Время в пути

    • Контролировать прогрев двигателя в холодную погоду

    • Использовать другие сервисные функции*


    *перечень функций зависит от разработчиков программного обеспечения


    К ЭБУ автомобиля адаптер подсоединяется через разъем OBD II который расположен на адаптере. Логическая связь адаптера с ЭБУ производится посредством протоколов:


    ISO9141-2;

    ISO14230-2 (KWP2000); SAE J1850 VPW;

    SAE J1850 PWM; ISO 15765-4 CAN;

    и др.


    На корпусе адаптера расположены светодиоды индицирующие прием и отправку данных.

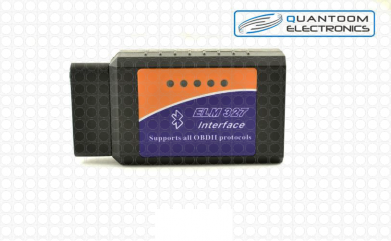

    Рис. 1


  2. ПОРЯДОК РАБОТЫ

Для корректной работы устройства необходимо:

  1. Установите драйвера на Ваш ПК или ноутбук для эмуляции виртуального СОМ порта (описание установки смотрите в инструкции пункт 3. УСТАНОВКА ДРАЙВЕРОВ).

  2. Подключите адаптер к диагностическому разъему в автомобиле (пункт 4. ПОДКЛЮЧЕНИЕ к диагностическому разъему автомобиля).

  3. Проверьте, что на устройстве «вывода данных» включен Bluetooth.

  4. Произведите поиск устройства с именем "Serial Adapter", при необходимости введите ключ авторизации.

  5. Запустите диагностическую программу подходящую для работы с Вашим автомобилем.

    ВНИМАНИЕ! Поиск и установка программного обеспечения осуществляется самостоятельно. ВНИМАНИЕ! Предприятие-изготовитель не несет ответственности за риски связанные с использованием программного обеспечения.


    1. УСТАНОВКА ДРАЙВЕРОВ

        1. НАСТРОЙКА BLUETOOTH на ПК


          Для настройки соединения адаптера ELM 327 - Bluetooth с ЭБУ выполните следующее:

          Установите рекомендуемый драйвер Bluetooth (возьмите его с диска из комплекта Bluetooth-адаптера или с сайта его производителя).

          В настройках драйвера Bluetooth (обычно доступны через иконку на панели задач) посмотрите, какой последовательный порт указан как "Исходящий", либо создайте новый порт и назначьте его для устройства "Serial Adapter".

          Установите у порта в настройках драйвера Bluetooth (если есть) флажок "Подключаться автоматически".

          Для работы используется Bluetooth СОМ-порт (служба последовательного порта Bluetooth). СОМ-порт Bluetooth определен в КПК или ноутбуке, либо необходимо создать СОМ-порт Bluetooth. Поддержка СОМ-портов на Вашем устройстве зависит от установленного драйвера Bluetooth.


          В настройках соединения выберите соответствующий СОМ- порт.

          Ключ авторизации


          Если при установке требуется авторизация - введите ключ авторизации 1234.


        2. НАСТРОЙКА BLUETOOTH на коммуникаторах и планшетах c Android


          Подключите модуль БК к автомобилю, после того, как все провода будут подсоединены, приступайте к настройке связи КПК с модулем установленным в автомобиле.


          Настройка коммуникатора с android


          Подключите блок связи с ЭБУ к автомобилю. Откройте “Настройки” Откройте “Беспроводные сети” Откройте “настройки Bluetooth” Включите Bluetooth. Выйдите из настроек.


        3. НАСТРОЙКА BLUETOOTH на КПК Настройка КПК с драйвером Bluetooth Broadcom


      Подключите блок связи с ЭБУ к автомобилю. Перезагрузите КПК. Откройте настройки Bluetooth, включите Bluetooth.

      Откройте вкладку “Службы”, откроется список служб, выберите “Последовательный порт”.

      Отметьте “Включить службу”

      Отметьте “Безопасное соединение”. Нажмите “Дополнительно”.

      Запомните номер исходящего СОМ-порта (номер порта необходимо указывать при дальнейших настройках программы). Отметьте текст “Стандартное устройство...” Выйдите из настроек.


      Настройка КПК с драйвером Bluetooth Microsoft


      Настройка СОМ-порта на примере КПК FUJITSU SIEMENS Pocket LOOX N560


      Блок связи с ЭБУ должен быть подключен к автомобилю. Включите Bluetooth. Откройте на КПК

      Настройки -> Соединения -> Bluetooth.

      На закладке Режим отметьте Вкл. Bluetooth

      На закладке Связанные устройства выберите “Новое партнерство...”

      Выберите в списке устройств “Serial Adapter” Отметьте службу “Serial Port” и нажмите “Конец”

      На закладке СОМ-порты выберите “Новый исходящий порт”

      Выберите в списке устройств “Serial Adapter” нажмите “Далее”

      Выберите свободный СОМ-порт и запомните номер порта. Нажмите “Конец”. Выйдите из настроек Bluetooth.

      Настройка СОМ-порта на примере КПК Glofih x500+


      Блок связи с ЭБУ должен быть подключен к автомобилю. Включите Bluetooth.

      Откройте настройки Bluetooth.

      На закладке Последовательный порт создайте новый СОМ- порт.

      На закладке Служба выберите службу “Последовательный порт” и включите, отключить “Запуск”.

      Отключите функции авторизации и шифрования.

      В режиме добавления парного устройства выполните поиск устройств Bluetooth.

      Не ставьте устройство парным. Необходимо выполнить только поиск, чтобы устройство отобразилось в списке.

      Выйдите из настроек Bluetooth.

      Установите на КПК программу “Assign Port x500”. Программу можно скачать из интернета.

      Запустите программу “Assign Port x500”.

      Выберите из списка портов созданный Вами СОМ-порт и нажмите “Далее”. Выберите в списке устройство “Serial Adapter”.

      Нажмите “Готово”. Перезагрузите КПК.


    2. ПОДКЛЮЧЕНИЕ к диагностическому разъему автомобиля

      Вставьте адаптер, рис. 1, в разъем диагностической

      колодки OBD II в автомобиле. Внешний вид разъема приведен на рис. 2 Расположение диагностической колодки зависит от модели автомобиля.

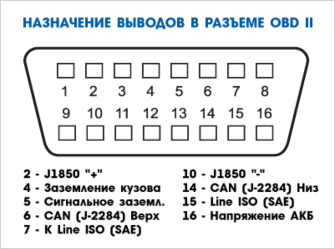

      ДИАГНОСТИЧЕСКАЯ КОЛОДКА OBD II



      Рис. 2

    3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Напряжение питания – 12 В Потребляемый ток не более – 150 мА

Диапазон рабочих температур – от -25до+40 С Габариты 87х48х25 мм


  1. КОМПЛЕКТ ПОСТАВКИ


    • Коробка упаковочная - 1 шт.

    • Инструкция по эксплуатации -1 шт.

    • Адаптер - 1 шт.

    • Диск с драйверами - 1 шт.


  2. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА


Гарантийный срок эксплуатации прибора - 12 месяцев со дня продажи. Предприятие-изготовитель обязуется в течении гарантийного срока производить безвозмездный ремонт при соблюдении потребителем правил эксплуатации. Без предъявления гарантийного талона, при механических повреждениях и неисправностях, возникших

из-за неправильной эксплуатации, гарантийный ремонт не осуществляется. В случае неисправности, при соблюдении всех требований эксплуатации, обмен прибора производится по месту продажи.





////////////////////////////
