Комплектная трансформаторная подстанция
10(6)/0,4 кВ
25 - 2500 кВА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ЯКГЛ.674823.001.00.00.000 РЭ
2008
Руководство по эксплуатации (РЭ), предназначено для ознакомления с кон-
струкцией и работой, порядком установки, монтажа и эксплуатации комплектной
трансформаторной подстанции (далее - КТПН).
Эксплуатация и обслуживание КТПН должны проводиться в соответствии с
«Правилами устройств электроустановокª (ПУЭ),
«Правилами технической экс-
плуатации электроустановок потребителейª для распределительных устройств и
подстанций напряжением свыше 1000В, «Правилами технической эксплуатации
электрических станций и сетейª, а также выполняться все требования настоящего
РЭ.
При проведении пуско-наладочных работ и эксплуатации КТПН необходимо
пользоваться эксплуатационной документацией (ЭД) на основные комплектующие
изделия (силовые трансформаторы, разъединители, включатели и др.).
Настоящее РЭ рассчитано на обслуживающий персонал, прошедший подго-
товку по техническому обслуживанию и использованию электротехнических уста-
новок.
2
1 Описание и работа
1.1 Описание и работа изделия
1.1.1 Назначение изделия
1.1.1.1 КТПН проходного или тупикового типа представляет собой сборно-
сварную конструкцию, выполненную из металлического листа и предназначена для
приема, преобразования и транзита электрической энергии трехфазного
переменного тока промышленной частоты 50 Гц на напряжение до 10 кВ.
1.1.1.2 КТПН изготавливаются по ТУ 3412-001-07629712-2007 и соответст-
вуют требованиям ГОСТ 14695-80

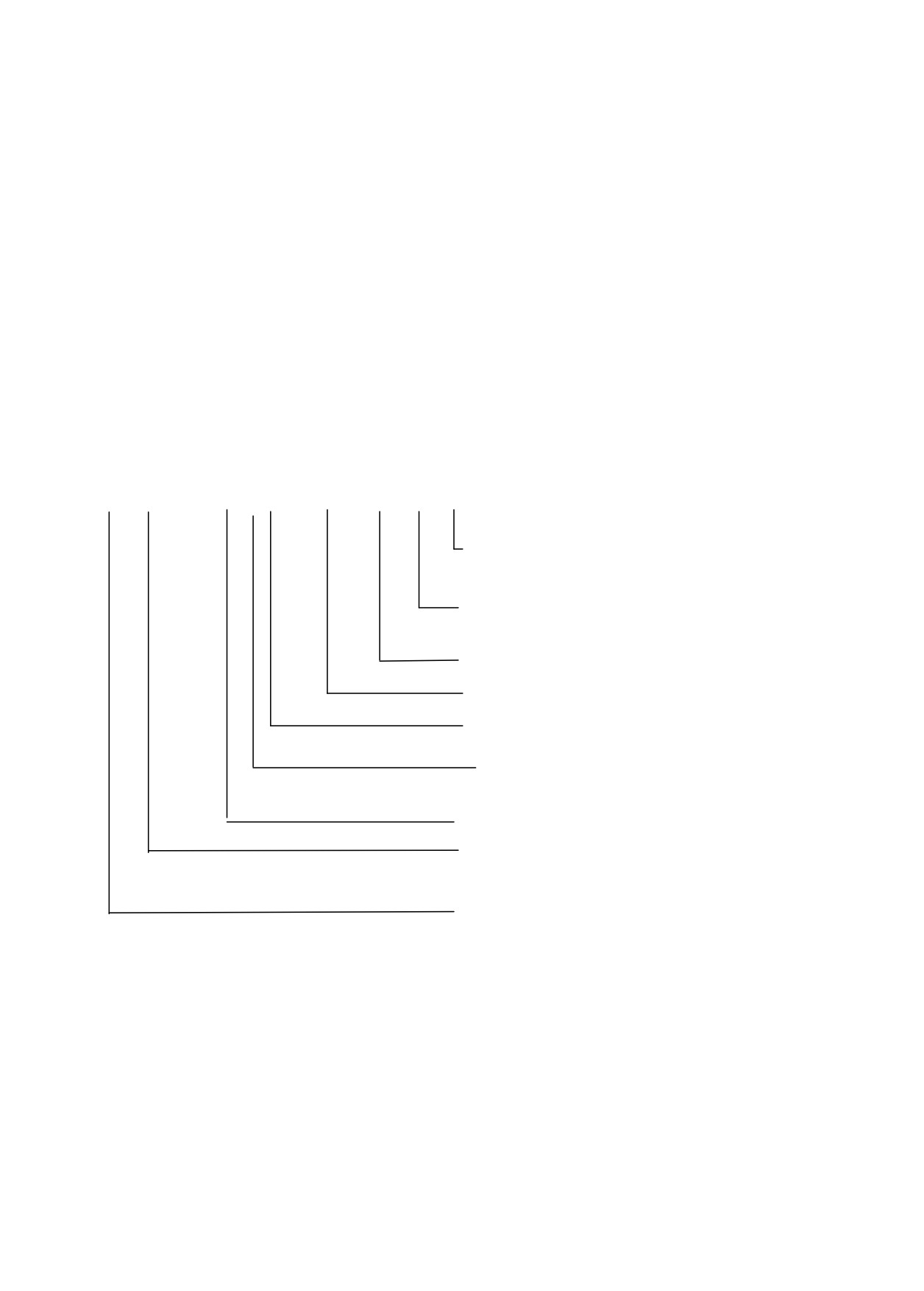

1.1.1.3 Структура условного обозначения
Х КТПН - Орб 07Х - ХХХХ/ХХ/ХХ-ХХ
Климатическое исполнение и категория
размещения по ГОСТ 15150-69
Номинальное напряжение на стороне НН,
кВ
Класс напряжения трансформатора, кВ
Мощность силового трансформатора кВА
Конструктивное исполнение (при нали-
чии): М - малогабаритная КТПН
Год разработки рабочих чертежей (две
последние цифры)
Модификация
Комплектная трансформаторная
подстанция наружной установки
Число применяемых трансформаторов
(при одном трансформаторе число не ука-
зывают)
Пример записи при заказе КТПН мощностью 2500 кВА, класса напряжения
10 кВ, на номинальное напряжение на стороне НН 0,4 кВ, год разработки 2007, кли-
матического исполнения У, категории размещения 1:
КТПН-Орб 07-2500/10/0,4-У1, ТУ 3412-001-07629712-2007.
3
1.1.1.4 КТПН изготавливаются для применения в умеренном климате.
Номинальные значения климатических факторов по ГОСТ 15150-69 и
ГОСТ 15543.1-89 для исполнения У1, при этом:
- высота над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 45 до плюс 40 ОС;
- тип атмосферы II по ГОСТ 15150-69;
- окружающая среда взрывобезопасная, не содержащая токопроводящей
пыли, агрессивных газов и паров в концентрациях, снижающих параметры
КТПН в недопустимых пределах.
4
1.1.2 Технические характеристики
1.1.2.1 Основные параметры и характеристики должны соответствовать зна-
чениям, приведенным в таблице 1.
Таблица 1
Основные параметры и характеристики
Значение параметра
1 Мощность силовых трансформаторов, кВА
25;40;63;100;160;250;
400;630;1000;1600;
2000; 2500
2 Номинальное напряжение на стороне высшего напряжения
6; 10
(стороне ВН), кВ
3 Номинальное рабочее напряжение на стороне ВН, кВ
7,2;12
4 Номинальное напряжение на стороне НН, кВ
0,4
5 Ток термической стойкости в течение 1 с на стороне ВН, кА
20
6 Номинальная частота, Гц
50
7 Уровень изоляции по ГОСТ 1516.3-96
Нормальная
8 Ток электродинамической стойкости на стороне ВН, кА
51,0
9 Масса камеры, кг, не более
4000*
10 Габаритные размеры, L x B x H, мм
- для Х КТПН-Орб 07
2200х2000х2530*
- для Х КТПН-Орб 07М
1600х1553х4750
11 По типу силового трансформатора
С масляным
трансформатором
12 По способу выполнения нейтрали трансформатора на сто-
С глухозаземленной;
роне низшего напряжения (стороне НН)
с изолированной
13 По взаимному расположению изделий
Однорядное;
двухрядное
14 По числу применяемых силовых трансформаторов
С одним, с двумя
15 По наличию изоляции шин в распределительном устройстве
С неизолированными
шинами;
с изолированными
шинами
5
Окончание таблицы 1
Основные параметры и характеристики
Значение параметра
16 По выполнению высоковольтного ввода
Кабельный, шинный,
воздушный
17 По выполнению выводов НН
Вывод вверх;
вывод вниз;
вывод вверх и вниз
18 По климатическому исполнению и месту размещения
Категория
1, исполне-
ние У по ГОСТ 15150-69
19 По виду оболочек и степени защиты оболочек
IP23 по ГОСТ 14254-96
20 По способу установки автоматических выключателей
С выдвижными выклю-
чателями;
со стационарными вы-
ключателями
21 По назначению шкафов РУНН
Вводные, линейные,
секционные
22 По наличию коридора (тамбура) обслуживания в УВН и
Без коридора (тамбура)
обслуживания;
РУНН
с коридором (тамбу-
ром) обслуживания
23 По виду модуля
Утепленный, неутеп-
ленный
*- значения могут уточняться в зависимости от типа встраиваемой аппаратуры
(предохранителей, выключателей, разъединителей).
1.1.3 Состав изделия:
- устройства со стороны высшего напряжения УВН;
- силовой (ые) трансформатор (ы);
- распределительное устройство со стороны низкого напряжения РУНН;
- блок воздушного ввода (для КТПН с воздушным вводом со стороны
УВН);
- траверса отходящих линий (для КТПН с воздушным выводом);
- панель собственных нужд ПСН (для вариантов в блок модуле).
1.1.3.1 Общий вид КТПН приведен на рисунках 1 - 8.
6
Рисунок 1 - Комплектная трансформаторная подстанция проходного типа
КТПН-Орб 07 мощностью до 400 кВА
7
Рисунок 2 - Комплектная трансформаторная подстанция тупикового типа
КТПН-Орб 07 мощностью до 400 кВА
8
B
L

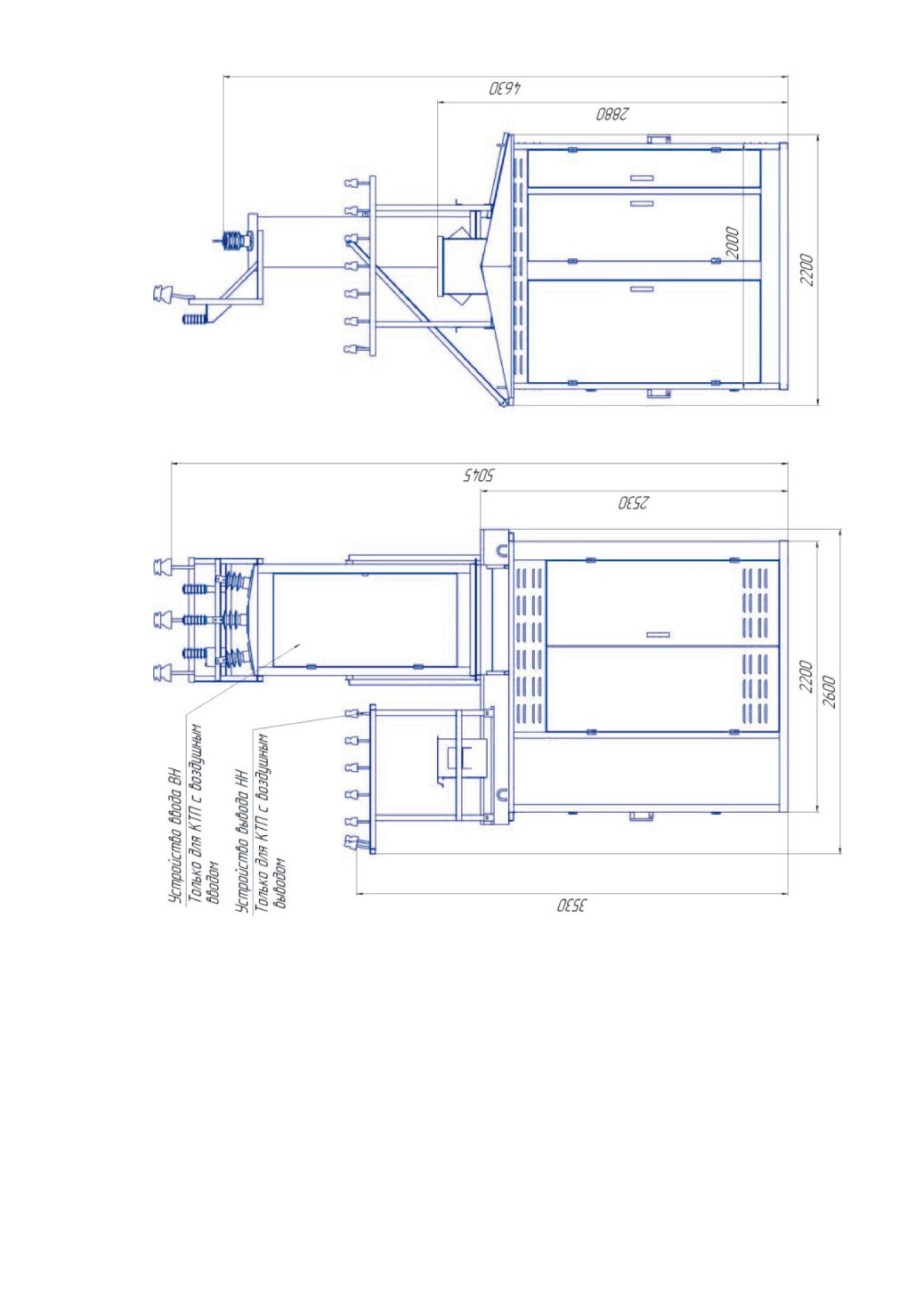

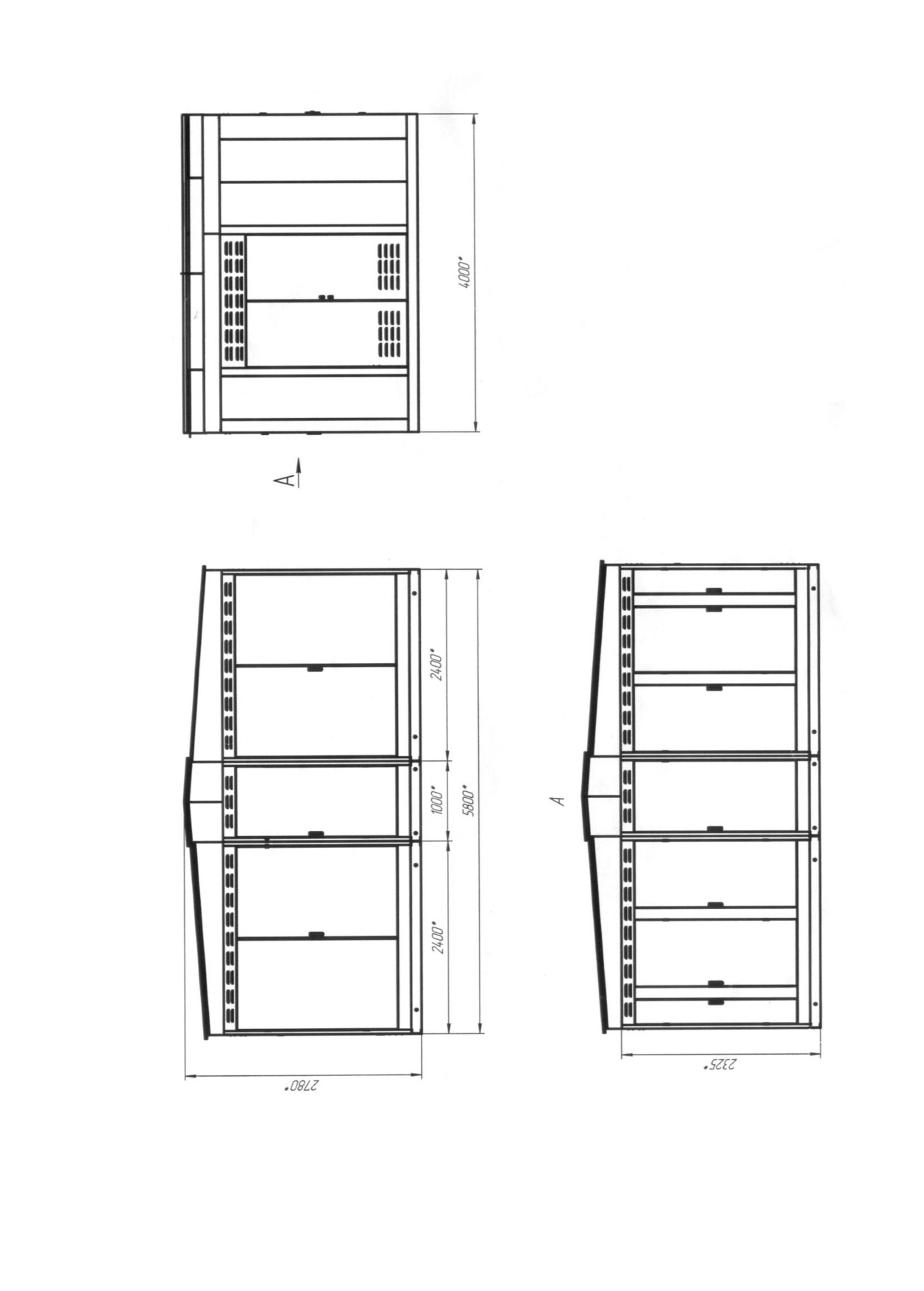

Рисунок 4 - Комплектная трансформаторная подстанция 2КТПН-Орб 07
10

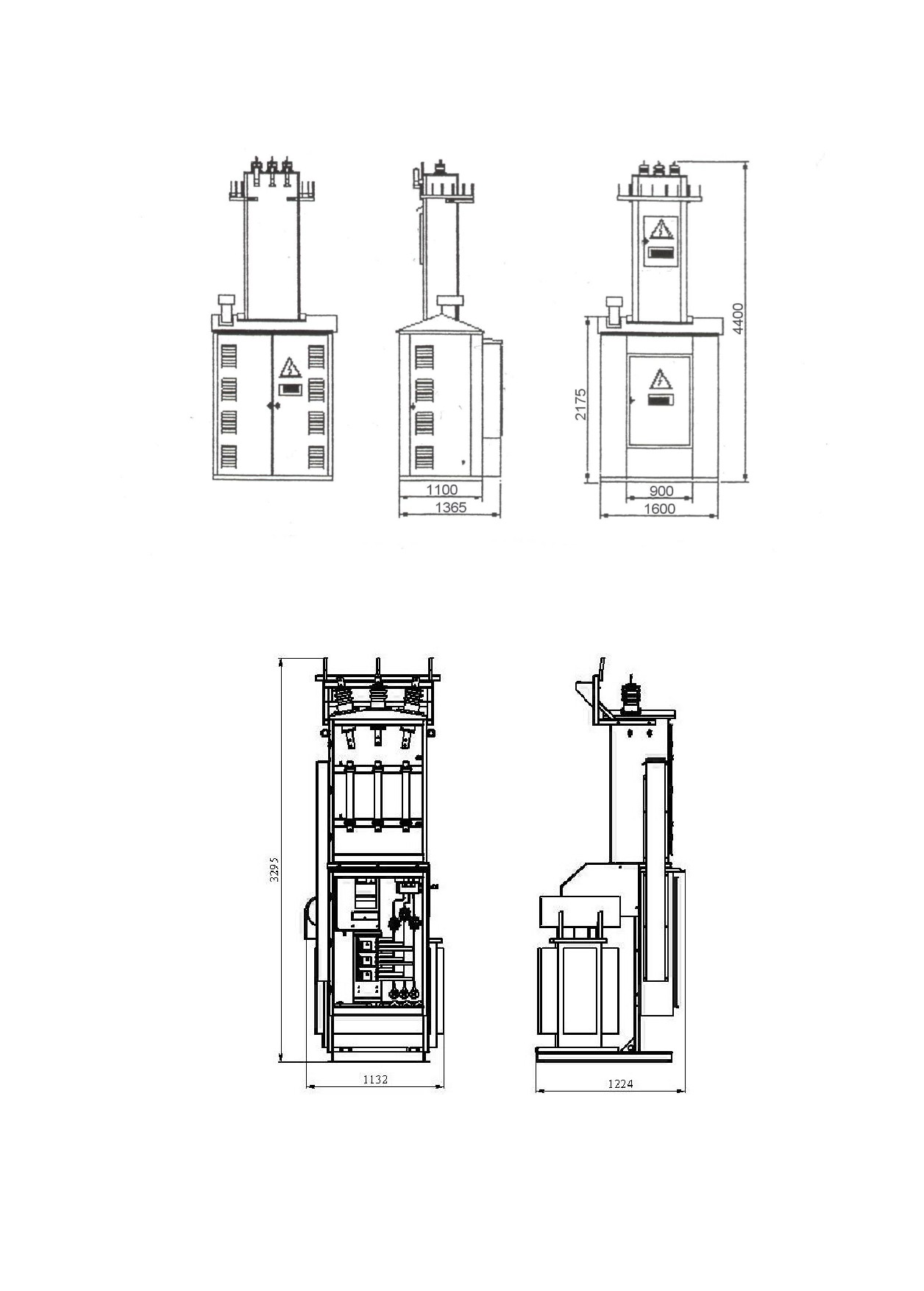

Рисунок 5 - Комплектная трансформаторная подстанция
тупиковая воздух-воздух малогабаритная
КТПН-Орб 07М мощностью до 400кВА.
Рисунок 6 - Комплектная трансформаторная подстанция тупиковая воздух-
воздух мачтовая КТПН-Орб 07 мощностью 160кВА.
11
Рисунок 7 - Комплектная трансформаторная подстанция тупиковая воздух-
воздух мачтовая КТПН-Орб 07М мощностью до 400кВА.
12

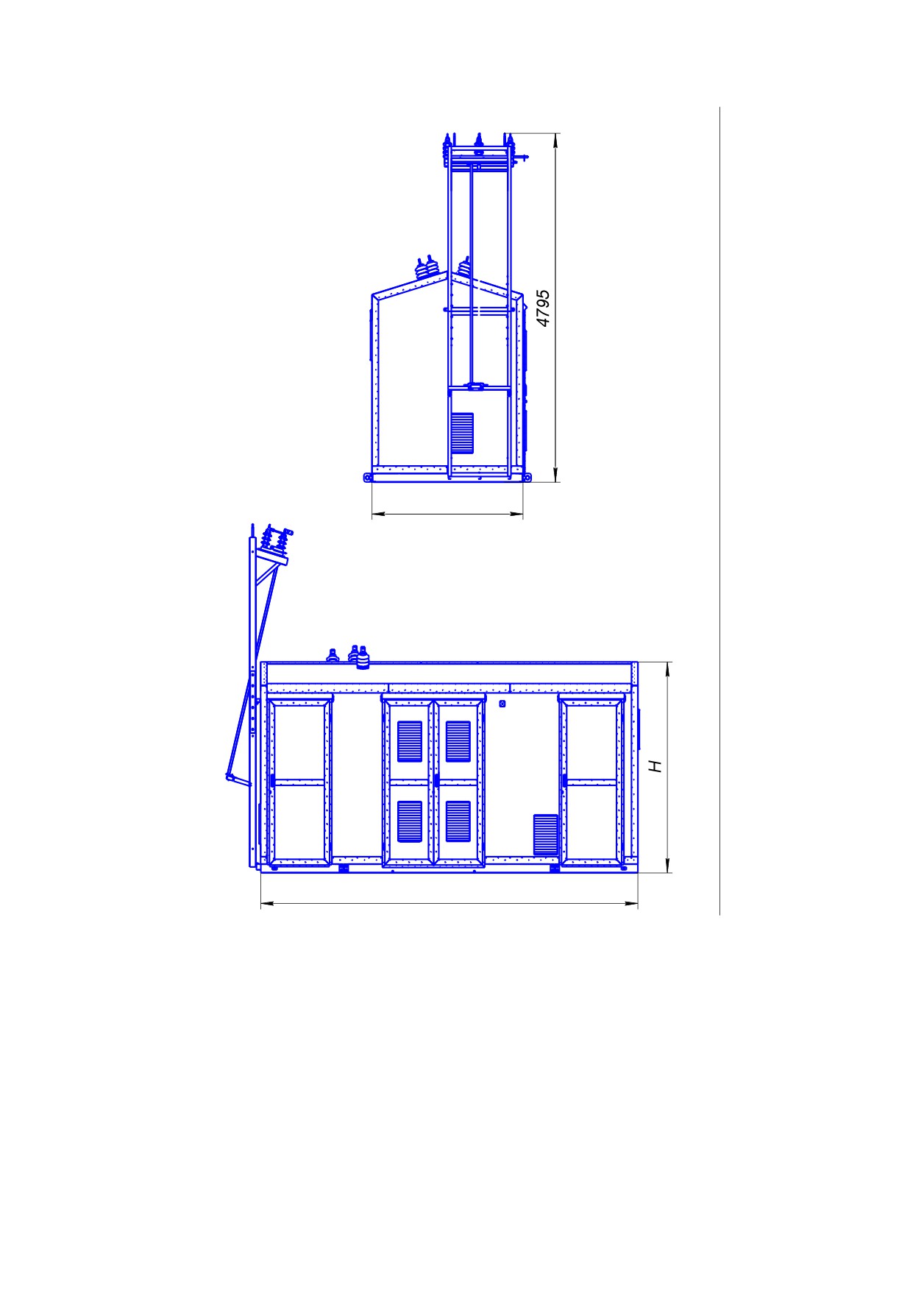

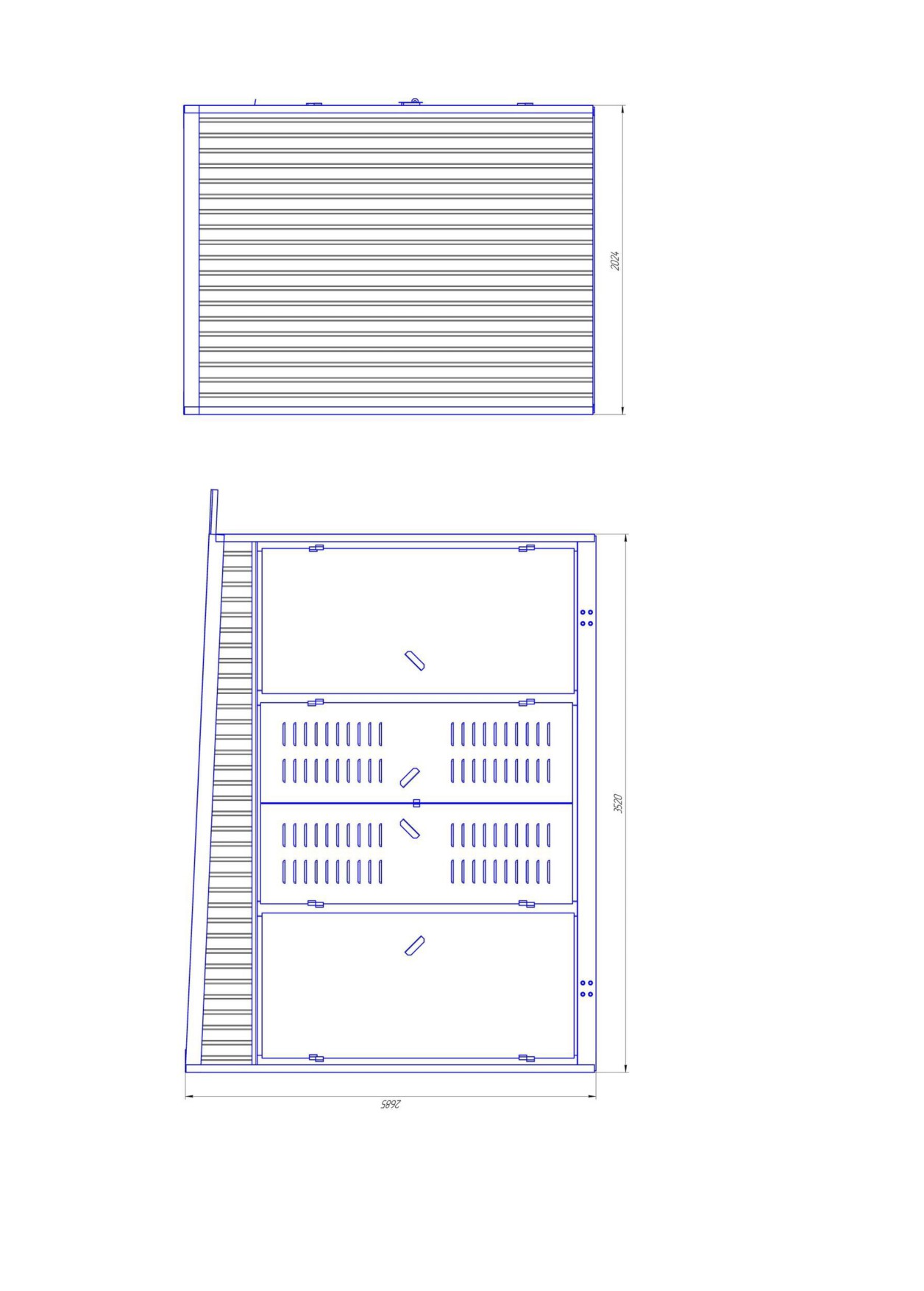

Рисунок 8 - Комплектная трансформаторная подстанция проходного типа
КТПН-Орб 07 мощностью до 400 кВА
13
1.1.4 Устройство и работа
1.1.4.1 КТПН представляет собой металлический корпус выполненный из
листового металла с полностью смонтированными в пределах блока электриче-
скими соединениями главных частей КТПН.
1.1.4.2 Состав КТПН определяется конкретным заказом. По указанию за-
казчика допускается:
- изготовление КТПН по нетиповым схемам главных и вспомогательных
цепей;
- замена типов аппаратов на другие.
1.1.4.3 Распределение электрической энергии и функционирование КТПН
осуществляется согласно типовым электрическим схемам главных и вспомога-
тельных цепей.
Схема электрическая комплектной трансформаторной подстанции приве-
дена на рисунке 7.

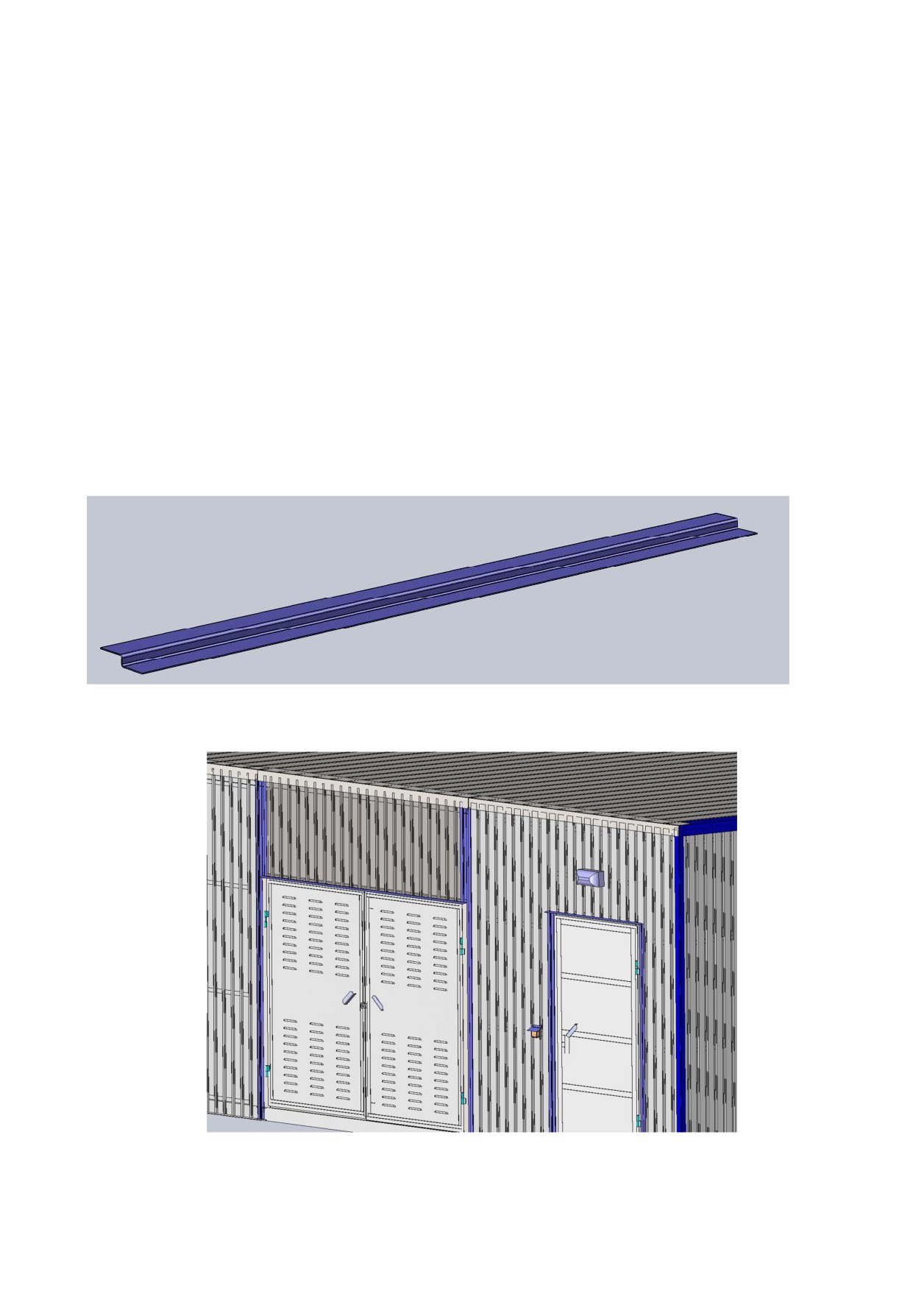

1.1.4.4 Модульное здание для КТПН может быть выполнено в двух вари-
антах:
- утепленное - изготовленное из панелей типа «сэндвичª с утеплителем из
минеральной ваты на основе базальтового волокна;
- неутепленное, где стена выполнена из холоднокатаного листа.
14

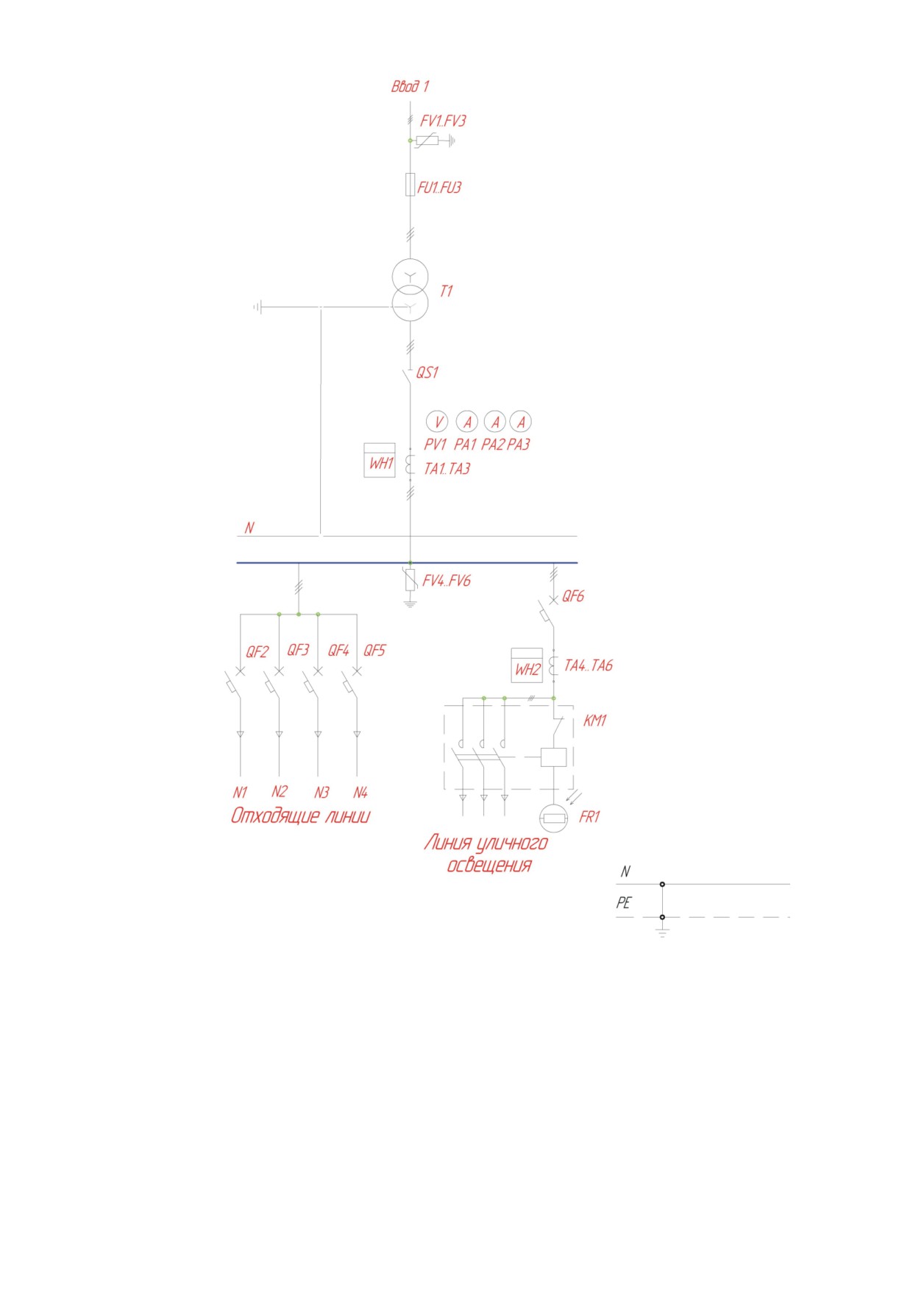

Рисунок 7 - Схема электрическая КТПН*
___________
* может меняться по требованию заказчика
15
1.1.4.5 В высоковольтном отсеке КТПН установлено следующее оборудо-
вание:
• В КТПН проходного типа:
- выключатели нагрузки на линиях;
- выключатели нагрузки для включения и отключения силового транс-
форматора;
- комплект высоковольтных предохранителей для защиты силового
трансформатора от токов короткого замыкания;
- комплект вентильных разрядников РВО-6, РВО-10 или ОПН (при воз-
душном вводе), РВН-0,5 (ОПН) (при воздушном выводе) для защиты силового
трансформатора от грозовых разрядов.
• В КТПН тупикового типа:
- выключатель нагрузки (разъединитель) для включения и отключения
силового трансформатора;
- комплект предохранителей для защиты силового трансформатора от то-
ков короткого замыкания;
- комплект вентильных разрядников РВО-6, РВО-10 (при воздушном вво-
де) или ОПН (при воздушном выводе) для защиты силового трансформатора от
грозовых разрядов.
1.1.4.6 Отсек НН имеет следующее оборудование:
- вводной (центральный) рубильник с предохранителями или автомати-
ческим выключателем для снятия напряжения со сборных шин 0,4 кВ;
- рубильники с предохранителями или автоматические выключатели от-
ходящих линий в количестве до шести (в зависимости от заказа);
- панель приборов для учета электрической энергии и пофазного контроля
тока и напряжения на шинах 0,4 кВ;
- автоматический выключатель для включения и защиты линии уличного
освещения.
16
1.1.4.7 Ввод (вывод) автоматических выключателей в рабочее (контроль-
ное) положение проводиться в соответствии с документацией на эти выключате-
ли.
1.1.4.8 В раме основания корпуса смонтирована емкость для удержания
20 % от полного объема масла силового трансформатора при аварийной утечке
масла. Силовой трансформатор установлен на специальных направляющих, рас-
положенных над емкостью для масла. Документация к силовым трансформато-
рам поставляется совместно с трансформатором.
1.1.4.9 Заземление КТПН и его составных элементов осуществляется
подсоединением шинок к контуру заземления с помощью болтовых соединений.
Заземляющее устройство выполнено общим для КТПН и разъединителей 10 кВ
(вариант с воздушным вводом (выводом)). Сопротивление заземляющего уст-
ройства должно быть не более 4 Ом для КТПН с отходящими линиями 0,4 кВ.
При этом учитывается, что удельное сопротивление грунта составляет не более
100 Ом/м.
Металлические сборные конструкции КТПН, воздушный ввод УВН,
портал отходящих линий РУНН при монтаже на месте эксплуатации, необ-
ходимо заземлить, обеспечив замкнутый контур с корпусом подстанции по-
средством сварки.
1.1.4.10 Воздушный ввод КТПН представляет собой портал в виде крон-
штейна, на котором закреплены высоковольтные провода для приема ВЛ. Ввод
кабелей в УВН и РУНН осуществляется через отверстия в раме основания корпу-
са. Воздушный ввод в КТПН климатического исполнения У1 выполнен в виде
блока, который имеет металлическую оболочку, внутри которой на изоляторах за-
креплены шины. Присоединение шин блока воздушного ввода к УВН осуществ-
ляется с помощью высоковольтных кабельных перемычек.
Соединение секций в двухтрансформаторных КТПН по ВН осуществляется
при помощи высоковольтных кабельных перемычек.
1.1.4.11 Защита металлоконструкций КТПН от коррозии осуществлено
лакокрасочными покрытиями.
17
1.1.4.12 КТПН устанавливается на фундаменте. Для КТПН климатического
исполнения У1 высота фундамента от 0,2 до 0,4 м.
Фундамент для КТПН климатического исполнения У1 рекомендуются для
площадок, сложенных грунтом с нормативными значениями прочностных и де-
формационных характеристик (СНиП 2.02.07-83).
18
1.1.5 Маркировка
1.1.5.1 КТПН должна иметь табличку по ГОСТ 12969-67, содержащую
основные маркировочные данные по ГОСТ 18620-86 и следующие дополнитель-
ные данные:
- товарный знак предприятия-изготовителя;
- условное обозначение КТПН;
- заводской номер;
- дату изготовления (год);
- номинальное напряжение со стороны ВН и НН в киловольтах;
- обозначение настоящих технических условий;
- знак соответствия.
1.1.5.2 Транспортная маркировка - по ГОСТ 14192-96, при этом на каждый
груз, кроме основных и дополнительных надписей, должны быть нанесены мани-
пуляционные знаки: "Верх, не кантовать", "Место строповки", "Центр тяжести",
"Осторожно, хрупкоеª.
1.1.6 Упаковка
1.1.6.1 КТПН категории размещения 1 транспортируются без упаковки.
1.1.6.2 Все неокрашенные металлические поверхности КТПН должны быть
подвергнуты консервации по ГОСТ 23216-78.
1.1.6.3 Документация должна быть упакована по ГОСТ 23216-78.
19
2 Использование по назначению
2.1 Эксплуатационные ограничения и использование изделия
2.1.1 Эксплуатация и использование КТПН должны проводиться в соответ-
ствии с существующими техническими условиями и соблюдением техники безо-
пасности.
2.1.2 Эксплуатация и обслуживание выключателей и аппаратов произво-
диться в соответствии с сопроводительной документацией на них.
2.1.3 Для исключения коротких замыканий из-за отказов механизмов расце-
пления выключателей и обеспечения безопасности оперативного персонала при
разборке и сборке схем присоединений 0,4 кВ контроль отключенного положения
выключателя перед разборкой схемы определить проверкой отсутствия напряже-
ния на отходящих шинах, проводах или зажимах оборудования, получаемого пита-
ния от них.
Контроль отключенного положения главных контактов перед сборкой схе-
мы проверить пробником или мегомметром.
2.1.4 Для устранения неисправностей, возникающих в процессе эксплуата-
ции руководствоваться указаниями о характерных неисправностях в работе аппа-
ратов и методов их устранения, указанных в сопроводительной документации на
них.
2.2 Требования безопасности
2.2.1 Требования безопасности должны соответствовать требованиям
ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75 и ТУ 3412-001-07629712-2007.
2.2.2 КТПН должны иметь обозначенные места для наложения переносного
заземления в РУНН.
2.2.3 На наружной стороне дверей КТПН должны быть расположены пре-
дупреждающие знаки безопасности по ГОСТ Р 12.4.026-2001 (без дополнительной
таблички с поясняющими надписями). Кроме того, на наружной стороне дверей
шкафа РУНН со стороны сборных шин, а также на двери ячейки рубильника долж-
20
ны быть установлены таблички с предупреждающими надписями.
2.2.4 Класс защиты от поражения электрическим током - I по
ГОСТ 12.2.007.0-75.
2.2.5 Пожарная безопасность КТПН должна соответствовать требованиям
ГОСТ 12.1.004-91 и должна быть обеспечена:
- использованием взрывобезопасных трудногорючих и негорючих материа-
лов;
- защитой, препятствующей возникновению дуги;
- выбором соответствующих расстояний между токоведущими частями.
Вероятность возникновения пожара в КТПН не должна превышать 10-6 в год
по ГОСТ 12.1.004-91.
2.2.6 Зажимы заземления КТПН должны конструктивно выполняться по
ГОСТ 21130-75 и соответствовать ГОСТ 12.2.007.0-75.
2.3 Подготовка к монтажу
2.3.1 Перед монтажом оборудования проверить:
- комплектность поставки оборудования КТПН в соответствии с паспортом;
- соответствие заводских номеров изделий данным паспорта;
- отсутствие механических повреждений оборудования и комплектующих
элементов;
- отсутствие повреждений лакокрасочных изделий.
2.3.2 К монтажу не допускается оборудование, имеющее внешние повреж-
дения. При повреждении лакокрасочных покрытий подкрасить оборудование.
2.4 Руководство по монтажу модульного здания 2КТПН
2.4.1 Монтаж КТПН должен выполняться после завершения комплекса
строительно-монтажных работ в соответствии с утвержденным в установленном
порядке проектом, действующими строительными нормами и правилами и други-
ми документами.
21
Электромонтажные работы должны осуществляться после приемки по акту строи-
тельной части объекта, а также выполнения мероприятий по охране труда и проти-
вопожарной безопасности.
2.4.2 Установка КТПН должна выполняться на ровном фундаменте. Несу-
щие поверхности должны соответствовать требованиям действующих строитель-
ных норм и правил.
2.4.3 Кабели внешних подключений должны быть проложены в предусмот-
ренных проектом отверстиях в фундаменте и кабельных каналах, предусмотренных
на площадке КТПН.

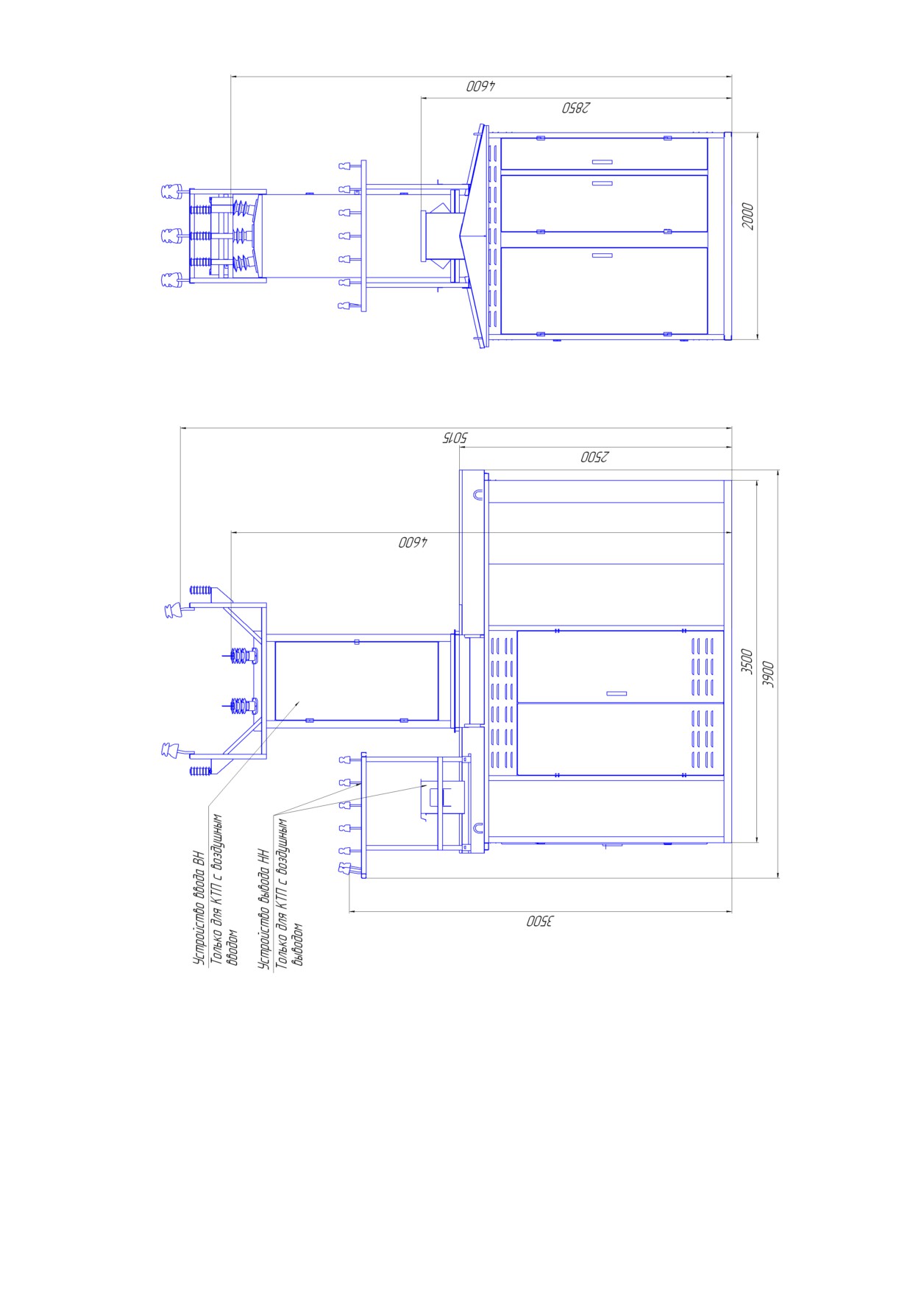

2.4.4 Монтаж КТПН (Рис. 4, Рис. 2.4.1) на месте эксплуатации должен прово-
диться в следующей последовательности:
2.4.4.1 Установить модуль (секции) на фундамент, совместив отверстия в по-
лу блок-контейнера для выхода кабелей с отверстиями в кабельных каналах, со-
гласно рис. 2.4.1 (рис. 4) так же см. сборочный чертѐж 2КТПН (рис. 2.4.4)

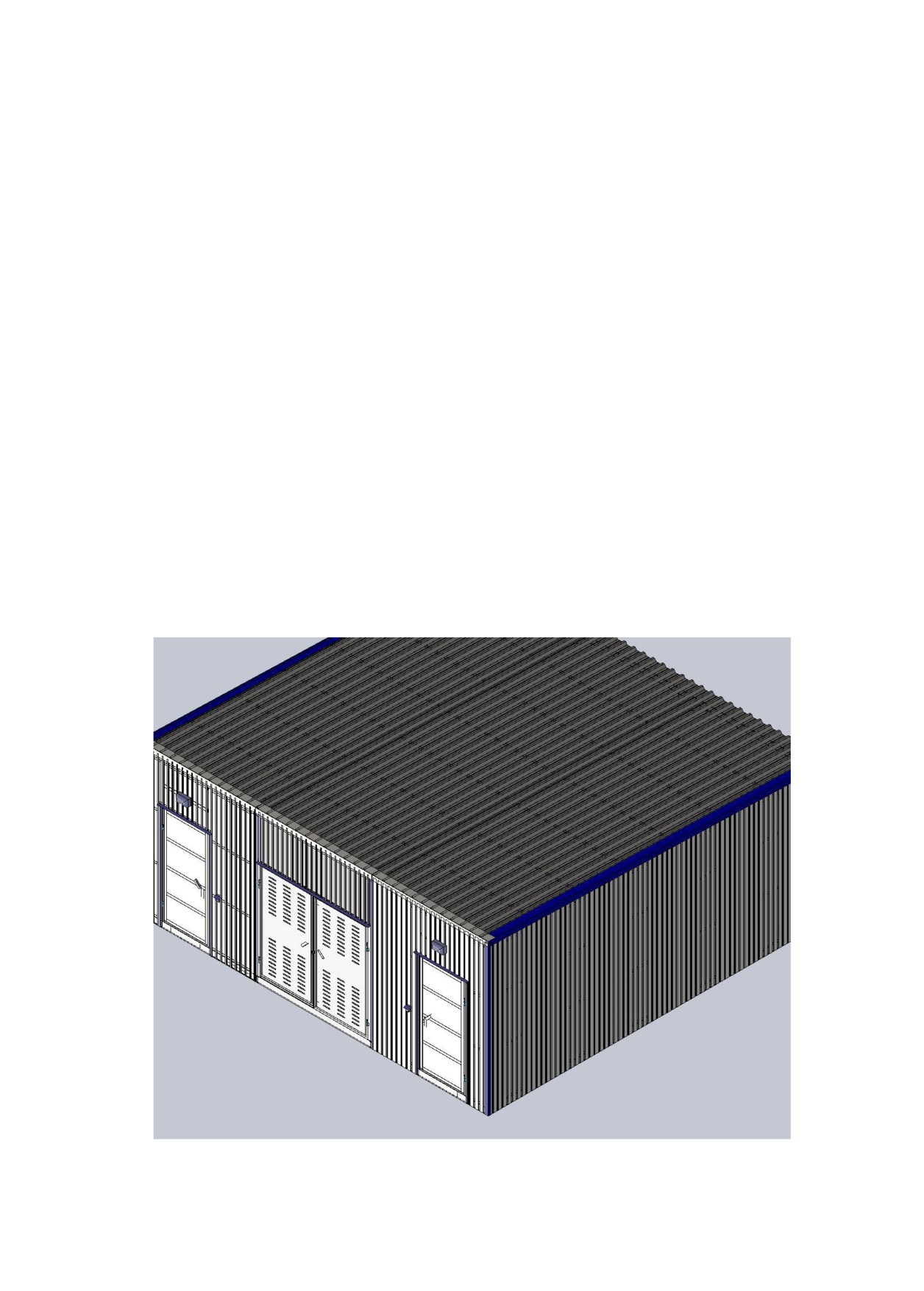

Рис. 2.4.1
22
Крепить секции модуля болтами М12 (12шт. на каждую сторону), предварительно
проложив герметик листовой «Абрисª по контуру соединения секции.
После стыковки модулей на крыше необходимо закрепить стыковочные листы
профнастила. Полосы профнастила не требуют дополнительной подгонки. Их не-
обходимо установить на крыше и зафиксировать заклепкой стальной глухой 4,2
по всей длине. При помощи заклѐпок 4,2 над дверью трансформаторного отсека
закрепить уголок, также как и на секциях РУНН и РУВН для рис.2.4.4.
На вертикальные стыки секций при помощи саморезов 4,2×25 крепить облицовки
(см. рис. 2.4.2), также как и на входных дверях секций РУНН и РУВН (см. рис.
2.4.3).
Рис. 2.4.2
Рис. 2.4.3
23
Установить и закрепить шины секций РУНН и РУВН болтовыми соединениями.
Произвести заземление модулей, приварив их снизу к общему контуру заземления.
Места сварки покрыть эмалью АУ-1422 ТУ2312-106-2743165-2005.
Перед установкой силового трансформатора необходимо приварить направляю-
щие, предварительно уточнив осевые размеры по силовому трансформатору. Уста-
новить силовые трансформаторы и закрепить их к направляющим болтовыми со-
единениями. Произвести заземление трансформаторов. Установить и закрепить
шины от РУНН и РУВН.
2.4.4.2 Произвести электрический монтаж собственных нужд КТПН в соот-
ветствии со схемами электрическими Э3, Э5 и Э6.
2.4.4.3 Установить лампы накаливания.
2.4.4.4 Произвести присоединение элементов заземления к общему контуру
заземления КТПН. Заземление КТПН должно быть выполнено в соответствии с
требованиями ПУЭ.
2.4.4.5 Присоединение кронштейнов для заземления блока РУ 6(10) кВ к кон-
туру заземления КТПН выполнить не менее, чем в двух местах стальной полосой
сечением 40 х 4 мм или круглой сталью диаметром не менее 10 мм при помощи
сварки. Места сварки зачистить и покрыть эмалью ПФ-115. Присоединение можно
выполнить при помощи болтовых соединений, при этом должны быть предусмот-
рены меры против ослабления и коррозии контактных соединений.
2.4.4.6 Заземление корпуса силового трансформатора выполнить в соответст-
вии с эксплуатационной документацией на него.
2.4.4.7 Проверить фарфоровые изделия (опорные и проходные изоляторы) в
отношении отсутствия трещин и сколов.
2.4.4.8 Произвести наладку цепей вторичной коммутации и микропроцессор-
ных защит.
24
2.4.4.9 При проведении электромонтажных работ должны соблюдаться тре-
бования «Правил техники безопасности при эксплуатации электроустановокª,
«Правил техники безопасности при эксплуатации электроустановок потребителейª.
ВНИМАНИЕ! При электрическом монтаже концевых разделок жилы кабелей, на
которые может быть подано напряжение с питающей стороны, должны быть отсо-
единены и заземлены переносным заземлением для предупреждения ошибочной
подачи напряжения.
2.4.5 Приемо-сдаточные испытания КТПН должны быть поведены в соответ-
ствии с требованиями ПУЭ.
2.5 Подготовка к работе
2.5.1 Перед включением КТПН необходимо провести следующие работы:
- проверить целостность и исправность аппаратов, изоляции, монтажа, на рас-
цепителях выключателей проверить установку необходимых величин параметров;
- проверить соответствие монтажа схемам соединений электрическим;
- рукоятки переключателей и выключателей установить в отключенное поло-
жение;
- стрелки измерительных приборов установить на «0ª;
- проверить надежность соединения выключателей, а так же втычных кон-
тактных соединений выключателей;
- включить выключатели схемы управления;
- подать напряжение на сборные шины;
- включить необходимые выключатели.
2.6 Действие в экстремальных ситуациях
2.6.1 При возникновении пожара - отключить подачу питания на КТПН.
2.6.2 При отказе автоматического выключателя - отключить питание, уст-
ранить причину отказа или заменить вышедший из строя автоматический выклю-
чатель.
25
Рис. 2.4.4
26
3 Техническое обслуживание КТПН
3.1 Общие указания
Техническое обслуживание КТПН делится на:
- ежемесячное;
- ежегодное.
3.1.1 Обслуживающий персонал, проводящий обслуживание КТПН, должен
пройти теоретическое и практическое обучение с присвоением квалификационной
группы.
3.1.2 Обслуживающий персонал должен:
- иметь специальную подготовку, обеспечивающую правильную и безопас-
ную работу электроустановок;
- твердо знать и точно выполнять требования настоящего РЭ и требования
сопроводительной документации на комплектующие аппараты;
- уметь пользоваться защитными средствами и приборами для измерения
сопротивления изоляции и заземления;
- знать устройство КТПН, уметь выполнять мероприятия по безопасности,
предусмотренные данным руководством;
- знать правила оказания первой помощи пострадавшему от действия элек-
трического тока и уметь оказать первую помощь;
- уметь организовать на месте безопасное производство работ и вести над-
зор за работающими.
3.2 Технический осмотр
3.2.1 Наружный осмотр проводиться без снятия напряжения не реже одного
раза в месяц (ежемесячное обслуживание), при этом необходимо осмотреть изоля-
торы, контактные соединения шин и токоведущие части аппаратов, доступные для
осмотра при открытых дверях.
3.2.2 Ежегодное обслуживание проводиться при снятом напряжении, при
этом помимо осмотра необходимо:
27
- произвести чистку оборудования, выборочно проверить затяжку болтовых
контактных соединений и по результатам проверки определить необходимость
подтяжки всех контактных соединений;
- заменить поврежденные изоляторы;
- проверить действие блокировок выключателей;
- проверить заземление выключателей. Сопротивление заземления не долж-
но превышать 0,1 Ом;
- произвести замер сопротивления изоляции мегомметром на напряжение
1000 В, при этом сопротивление изоляции каждой составной части должно быть не
менее 1 Ом;
- провести работы по техническому обслуживанию силовых выключателей
согласно инструкции по эксплуатации на них.
3.2.3 Перечень инструментов и приборов для проведения технического об-
служивания приведен в приложении А.
3.3 Текущий ремонт
3.3.1 Общие указания и меры безопасности
3.3.1.1 При ремонтных работах выполнить следующие мероприятия:
- произвести необходимые отключения и подготовить рабочее место для
безопасного производства работ в соответствии с действующими правилами тех-
ники безопасности;
- вывесить плакаты: «НЕ ВКЛЮЧАТЬ РАБОТАЮТ ЛЮДИ !ª. Плакаты вы-
вешиваются лицами, проводящими отключение, на аппараты, при помощи которых
может быть подано напряжение.
3.3.1.2 ЗАПРЕЩАЕТСЯ приступать к каким либо работам, касаться токове-
дущих частей, не отключив предварительно соответствующий участок цепи и не
заземлив его.
3.3.1.3 ЗАПРЕЩАЕТСЯ включать и отключать выключатели, имеющие
дистанционный или ручной привод, в рабочем положении при открытых дверях
корпуса.
28
4 Транспортирование и хранение
4.1 Условия транспортирования
4.1.1 Условия транспортирования в части воздействия механических факто-
ров "С" по ГОСТ 23216-78, в части воздействия климатических факторов внешней
среды такие же, как для условий хранения 8 по ГОСТ 15150-69.
4.1.2 Допустимый срок сохраняемости до ввода в эксплуатацию - 1 год.
4.1.3 При транспортировании КТПН железнодорожным транспортом необ-
ходимо пользоваться "Техническими условиями размещения и крепления грузов в
вагонах и контейнерах". Род подвижного состава - платформы.
4.2 Условия хранения
4.2.1 Условия хранения КТПН - 8 по ГОСТ 15150-69.
5 Утилизация
5.1 Утилизацию КТПН производят после выработки полного срока службы
путем разборки на составные части. Утилизацию шин, кабелей КТПН, содержащих
цветные металлы проводить в соответствии с требованиями соответствующих
нормативных документов.
29
Приложение А
(рекомендуемое)
Перечень инструментов и приборов
для проведения технического обслуживания
1
Ключи гаечные двухсторонние 78: 8 х 10; 10 х 12; 12 х 13; 14 х 17; 17 х 19; 19 х
22; 22 х 24; 24 х 27 ГОСТ 10112-2001 или ключи: 7811-0006; 7811-0003; 7811-
0004; 7811-0007; 7811-0021; 7811-0021; 7811-0022; 7811-0023; 7811-0024; 7811-
0025; 7811-0026; С1 ХИМ ОКС пр. М ГОСТ 2839-80.
2
Линейка 1-500 ГОСТ 427-75.
3
Штангенциркуль ШЦ-1-125-0,10 ГОСТ 166-89
4
Плоскогубцы 7814-0084 ГОСТ 7236-93
5
Напильник 2820-1120 ГОСТ 1465-80
6
Отвертка 7810-0310 ГОСТ 17199-88
7
Молоток 7850-0101 ГОСТ 2310-77
8
Динамометр ДОСМ-3-1 98ОН ГОСТ 9500-84
9
Ключ динамометрический МТ-1-120
10 Вольтметр В7-34
Вспомогательные материалы
1 Бензин марки Б-210 ГОСТ 1012-72 (Уайт-спирит ГОСТ 3134-78)
2 Смазки ЦИАТИМ-221 ГОСТ 9433-80 или ЦИАТИМ-203 ГОСТ 8773-73
3 Ветошь обтирочная
30



















///////////////////////////////////////
