МИКРООММЕТР ОмМ-01м. Руководство по эксплуатации РЭ 4221-001-11034781-2003





МИКРООММЕТР mОмМ-01м
Руководство по эксплуатации
РЭ 4221-001-11034781-2003
2
СОДЕРЖАНИЕ
Введение
3
1. Меры безопасности
3
2. Основные технические характеристики
3
3. Состав изделия
4
4. Внешний вид микроомметра
5
5. Общие сведения
7
6. Подготовка к работе
8
7. Ввод исходных данных
9
8. Настройка режимов микроомметра
11
9. Измерение
13
10. Типовые неисправности и способы их устранения
16
11. Методика калибровок микроомметров типа «µОмМ-01» и «µОмМ-01м» ……16
3
ВВЕДЕНИЕ
Настоящее руководство устанавливает порядок эксплуатации микроомметра mОмМ-
01м (в дальнейшем — микроомметр).
Микроомметр предназначен для измерения омического сопротивления токопроводя-
щих жил кабелей и проводов, удельного сопротивления низкоомных материалов и сред, пе-
реходного сопротивления контактов и контактных соединений, а так же температуры изме-
ряемых объектов. Прибор осуществляет пересчет измеренного значения сопротивления к
длине 1 км или одному метру и температуре 20 °С, а также производит вычисление удель-
ного сопротивления материала.
Управление микроомметром осуществляется со встроенной цифровой клавиатуры, вы-
вод результатов измерений — на графический жидкокристаллический дисплей.
Измерение сопротивления производится при подаче на измеряемые объекты постоян-
ного тока величиной 0,001; 0,01; 0,5 или 5 А, которая устанавливается автоматически или
задается оператором.
Измерение температуры производится с помощью выносного датчика.
1. МЕРЫ БЕЗОПАСНОСТИ
К работе с микроомметром допускаются лица, прошедшие инструктаж по безопасности
труда на рабочем месте, инструктаж по технике безопасности при работе с электроустанов-
ками, имеющие квалификационную группу по технике безопасности не ниже 2-ой, а также
изучившие настоящее руководство по эксплуатации.
Запрещается эксплуатация микроомметра:
— при поврежденном сетевом шнуре, измерительном кабеле, корпусе прибора;
— при открытом кожухе корпуса прибора.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измеряемых значений сопротивления, Ом
10-6…1000.
Величина измерительного тока, А
0,001; 0,01; 0,5; 5.
Время однократного измерения сопротивления, не более, сек
5.
Пауза между последовательными измерениями, не менее, сек
2.
Время готовности с момента включения питания, не более, сек 60
Пределы измерения температуры, °С
0…60
Погрешность измерения температуры, °С
0,2
Погрешность измерения сопротивления в диапазоне 10-6…1000 Ом при изменении
температуры окружающей среды в диапазоне + 10 ÷ + 35 °С и относительной влажности 80
% при температуре 25 °С указана в Таблице 1.
Таблица 1
Измеряемый
Единица
Диапазон
Измерительный
Пределы изме-
Пределы допус-
параметр
измерения
измерений
ток, А
рения, Ом
каемой относи-
тельной погреш-
ности, %
Омическое
6
0,001
100…1000
± 0.2
сопротивле-
1
0,01
1…100
± 0.2
ние
2
0,5
10-1…1
± 0.2
Ом
3
5
10-2…10-1
± 0.2
4
5
10-3…10-2
± 0.2
5
5
10-5…10-3
± 0.2
10-6…10-5
± 2
4
Электропитание от однофазной сети
переменного тока напряжением
220В ± 10 %, 50 Гц.
с глухозаземленной нейтралью
Потребляемая мощность, не более, Вт
95.
Габаритные размеры, мм
250
¥ 350
¥ 150.
Масса микроомметра, не более, кг
5.
Диаметр подключаемой токопроводящей жилы или катанки, не более, мм 20.
Условия эксплуатации — закрытые помещения при температуре +10 … +35 °С и от-
носительной влажности не более 80 %.
Условия хранения
— закрытые помещения при температуре -50 … +55 °С и от-
носительной влажности не более 80 % (до начала экс-
плуатации выдержать прибор в условиях эксплуатации
не менее 12 часов).

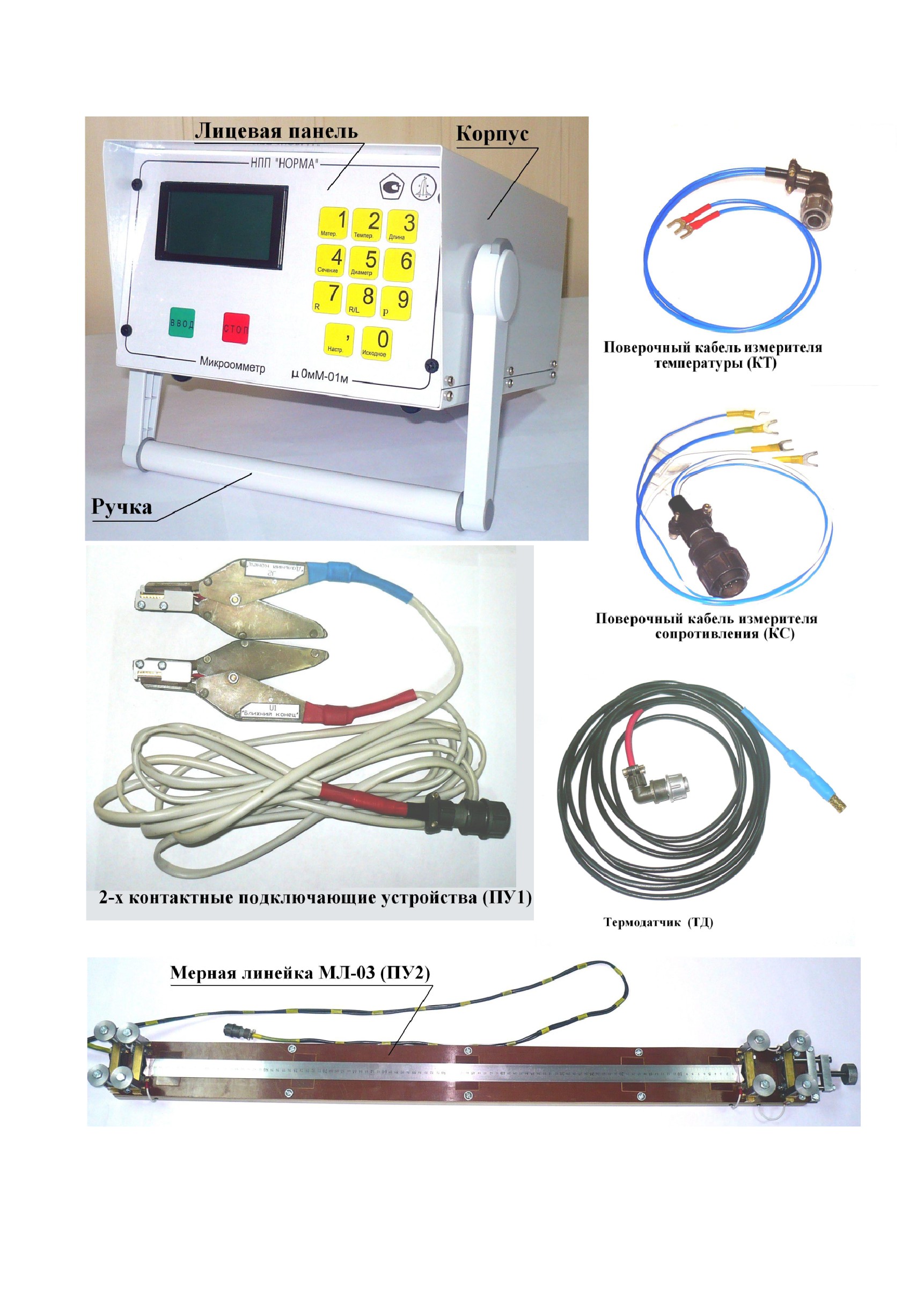

3. СОСТАВ ИЗДЕЛИЯ
Состав микроомметра указан в Таблице 2
Таблица 2
Наименование
Обозначение
Кол
1
Микроомметр mОмМ-01м
СБ 4221-001-11034781-2003
1
2
2-х контактные подключающие
ПУ1 4221-001-11034781-2003
2
устройства*
3
Мерная линейка типа МЛ-03
ПУ2 4221-001-11034781-2003
1
(МЛ-03м)**
4
Термодатчик
ТД 4221-001-11034781-2003
1
5
Поверочный кабель измерителя
КТ 4221-001-11034781-2003
1
температуры
6
Поверочный кабель измерителя
КС 4221-001-11034781-2003
1
сопротивления
7
Тара упаковочная
Тр 4221-001-11034781-2003
1
8
Паспорт
ПА 4221-001-11034781-2003
1
9
Руководство по эксплуатации
РЭ 4221-001-11034781-2003
1
10
Методика поверки
МП 4221-001-11034781-2003
1
11
Запасной предохранитель
ВП-1-1 5,0 А
1
*Двухконтактные подключающие устройства предназначены для подключения к
ближним и дальним оголенным концам проводов или жил кабелей. Подключающие
устройства имеют маркировку:
«Ближний конец», «J1», «U1»;
«Дальний конец», «J2», «U2».
Обязательное правило подключения двухконтактных подключающих устройств - то-
ковые контакты «J1» и «J2» на измеряемом объекте должны быть внешними, а по-
тенциальные «U1» и «U2» - внутренними.
** Мерная линейка типа МЛ-03 (МЛ-03м) с регулируемым натяжением и 4-х зажим-
ным подключением сплошных, плетеных, витых круглых и секторных токопроводя-
щих образцов для измерения удельного сопротивления «r» на их метровой длине.
Мерная линейка типа МЛ-03 (МЛ-03м) не входит в стандартный комплект и постав-
ляется по дополнительному заказу.
5

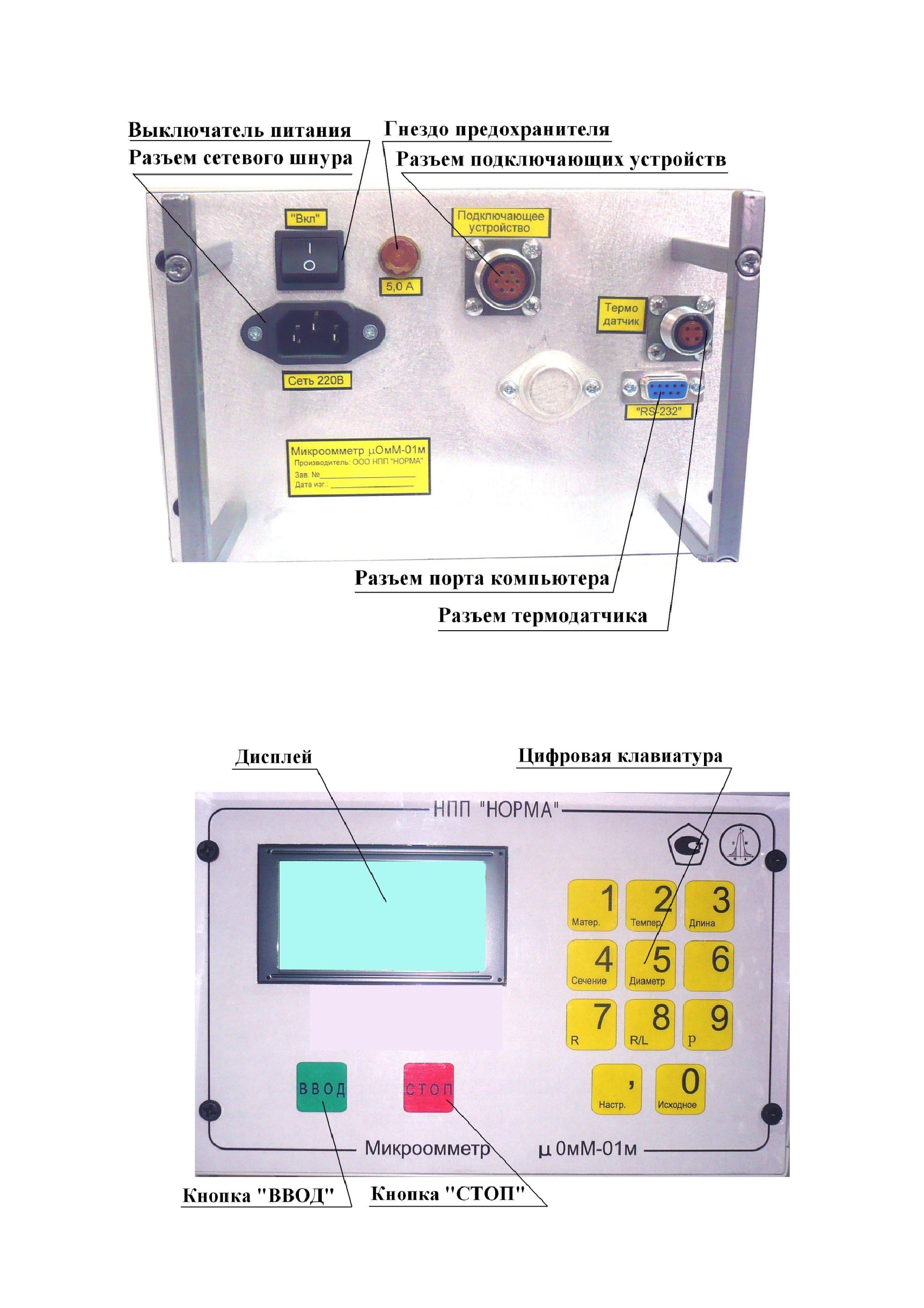

4.ВНЕШНИЙ ВИД МИКРООММЕТРА
6
ВИД СЗАДИ
ЛИЦЕВАЯ ПАНЕЛЬ
7
5. ОБЩИЕ СВЕДЕНИЯ
Микроомметр предназначен для измерения омического сопротивления в диапазоне
10-6…1000 Ом. Микроомметр может работать в одном из трех режимов пересчета результата
измерения:
æ режим «R». В этом режиме измеряется сопротивление постоянному току токопро-
водящих жил кабелей, проводов, шнуров, проволоки, лент и шин, а также образцо-
вых мер, переходное сопротивление контактов и контактных соединений. В режиме
«R» микроомметр измеряет абсолютные значения сопротивления и не производит
пересчета результата измерения. В режиме «R» также измеряется погонное сопро-
тивление [Ом/м] метровых отрезков проводников, подключенных посредством
мерной линейки типа МЛ-03;
æ режим «R/L». В этом режиме измеряется погонное сопротивление токопроводящих
жил кабелей и проводов [Ом/км]. Микроомметр производит пересчет измеренного
значения сопротивления к длине проводника 1000 м. Пересчет производится по
формуле:
R [Ом/км] = (Rизм [Ом] × 1000) / L [м];
где: R — погонное сопротивление проводника на километр;
Rизм — измеренное значение сопротивления;
L — длина проводника в метрах.
æ режим «r». В этом режиме измеряется удельное сопротивление проводников на
мерной линейке типа МЛ-03 [мкОм×см]* . Микроомметр производит расчет
удельного сопротивления проводника по одной из формул:
r [мкОм×см] = (Rизм [мкОм] × S [см2]) / (L [см] );
где: r — удельное сопротивление проводника;
Rизм — измеренное значение сопротивления;
S — площадь сечения проводника в см2;
L — длина проводника в см.
или:
r [мкОм×см] = (π × Rизм [мкОм] × d2 [см]) / (4 × L [см]);
где: r — удельное сопротивление проводника;
Rизм — измеренное значение сопротивления;
d — диаметр проводника в см;
L — длина проводника в см.
Выбор формулы происходит автоматически в зависимости от введенных значений.
Во всех трех режимах микроомметр осуществляет пересчет полученного значения к
температуре 20 °С. Пересчет производится по формуле:
R20 [Ом] = Rизм [Ом] / (1 + a × (Т - 20));
где: R20 — сопротивление жилы при температуре 20 °С;
Rизм — измеренное значение сопротивления;
a — температурный коэффициент сопротивления;
Т — температура проводника.
Для осуществления всех перечисленных расчетов микроомметр обеспечивает ввод и
хранение исходных данных, таких как: материал измеряемого образца, температура ок-
ружающей среды, длина жилы, диаметр и площадь поперечного сечения жилы, режим
измерения температуры, задержку измерения.
Управление микроомметром осуществляется при помощи цифровой клавиатуры.
Клавиши «0»…«9», «.» предназначены для ввода перечисленных параметров, а также для
управления режимами работы микроомметра. Дополнительные функции клавиш обозначены
на лицевой панели микроомметра под цифрами:
1 - «Матер.» — Выбор материала подключенного образца.
2 - «Темпер.» — Ввод температуры окружающей среды.
* мкОм · см = 10-2мкОм · м = 10-8Ом ·м
8
3 - «Длина» — Ввод длины подклю- ченной жилы или катанки.
4 - «Сечение» — Ввод площади сечения измеряемой жилы или катанки.
5 - «Диаметр» — Ввод диаметра измеряемой жилы или катанки.
7 - «R» — Включение режима «R».
8 - «R/L» — Включение режима «R/L».
9 - «r» — Включение режима «r».
0 - «Исходн.» — Приведение всех перечисленных данных к исходным значениям.
- «Настр.» — Включение режима настроек микроомметра.
Результаты измерений, а также значения исходных данных и настроек выводятся на
дисплей микроомметра.
6. ПОДГОТОВКА К РАБОТЕ
6.1. Подключите микроомметр к сети электропитания.
ВНИМАНИЕ! Для обеспечения заданной точности измерения убедитесь в наличии
зануления в используемой розетке электропитания.
6.2. Включите питание микроомметра переключателем на задней стенке прибора.
ВНИМАНИЕ! Заданные метрологические характеристики прибора обеспечиваются
по истечении 60 секунд с момента включения питания!
6.3. Для измерения сопротивления проводов и жил кабелей, подключите к разъему, установ-
ленному на задней панели микроомметра кабель двухконтактных подключающих уст-
ройств (ПУ1), при этом на оголенных «ближнем» и «дальнем» концах измеряемого
провода или жилы кабеля сами подключающие устройства установите так, чтобы их то-
ковые контакты «J1» и «J2» были внешними, а потенциальные - «U1» и «U2» внут-
ренними по отношению к измеряемому объекту.
6.4. Для измерения удельного сопротивления «ρ» образцов жил, катанок, различных шин
метровой длины подключите кабель мерной линейки МЛ-03 к разъему, установленному
на задней панели микроомметра и подключите измеряемый образец согласно указаний,
изложенных в ее Паспорте.
9
7. ВВОД ИСХОДНЫХ ДАННЫХ
7.1. Выберите режим работы микроомметра, для чего нажмите одну из клавиш:
æ нажмите клавишу «7R» для измерения приведенных к температуре 20ºС значений
электрического сопротивления проводников, образцовых мер сопротивлений, переход-
ных сопротивлений контактов;
æ нажмите клавишу «8R/L» для измерения приведенного к длине и температуре 20ºС со-
противления жил кабелей или проводов;
æ нажмите клавишу «9ρ» для измерения удельного сопротивления отрезков с заданной
длиной жил кабелей или катанок.
При выборе одного из режимов на дисплей микроомметра выводятся меню ввода соответст-
вующих исходных данных:
В режиме «R»:
В режиме «R/L»:
В режиме «r»:
1. МАТЕРИАЛ: МЕДЬ
1. МАТЕРИАЛ: МЕДЬ
1. МАТЕРИАЛ: МЕДЬ
2. ТЕМПЕРАТ.:
20°С
2. ТЕМПЕРАТ.:
20 °С
2. ТЕМПЕРАТ.:
20 °С
3. ДЛИНА КАБ.: 1000.0 М
3. ДЛИНА:
1000.0 ММ
4. СЕЧЕНИЕ:
0.78 ММ2
5. ДИАМЕТР:
1.0
ММ
ВВОД ― ИЗМЕРЕНИЕ.
ВВОД ― ИЗМЕРЕНИЕ .
ВВОД ― ИЗМЕРЕНИЕ.
Примечание: Номера строк указанных меню, а так же строка
«ВВОД-
ИЗМЕРЕНИЕ» соответствуют одноименным клавишам лицевой панели прибора.
Если те или иные исходные данные соответствуют параметрам измеряемого образца,
то их оставляют без изменения, а меняют только несоответствующие.
7.2. Для ввода нужного материала жилы нажмите клавишу «1Матер.». При этом дисплей
прибора покажет:
1. МЕДЬ
2. АЛЮМИНИЙ
3.
ИНОЙ МАТЕРИАЛ
Клавишей «1» данного меню выбирается материал медь, клавишей «2» - алюминий, а
клавишей «3» - иной материал (не медь и не алюминий). При этом для пересчета ре-
зультатов измерения сопротивления к температуре 20 °С будет использован соответст-
вующий температурный коэффициент: для меди — 0.00393 °С-1, для алюминия —
0.00403 °С-1. При измерении образца из иного материала после нажатия клавиши «3»,
будет выведено ранее введенное значение температурного коэффициента, например
0.00393:
ВВЕД ИТЕ КОЭФФ. (1/°С):
0.00393
При помощи клавиш
«0»…«9» и
«.» введите нужное значение коэффициента.
Например, если вводимый материал имеет температурный коэффициент сопротивления,
10
равный 0.00135 °С-1, следует нажать кла- виши: «СТОП», «0», «.», «0», «0», «1», «3»,
«5», «ВВОД».
При этом дисплей покажет:
ВВЕД ИТЕ КОЭФФ. (1/ºС)
0.00135
В случае ввода неверных цифр, снова нажмите клавишу «СТОП» и повторите ввод ма-
териала заново и нажмите клавишу «ВВОД» для подтверждения введенного значения.
Значения вводимых коэффициентов не должны превышать 0.09999 °С-1, дискретность
вводимого значения 0,00001°С-1 .
Если введенное значение выходит за допустимые пределы прибор издаст длинный
звуковой сигнал и на дисплее появится предыдущее значение. Таким же образом
прибор реагирует и при неверном вводе всех остальных параметров.
7.3. Нажмите клавишу «2Темпер» для измерения ввода нужного значения температуры,
предварительно подключив термодатчик к разъёму на задней панели прибора с после-
дующим нажатием клавиши «ВВОД». В случае ввода температуры вручную нажмите
клавишу «СТОП» и введите нужное значение температуры. Предельная дискретность
вводимого значения температуры —
0.1 °С. Вводимое значение температуры должно
быть в пределах от 0.1 °С до 60 °С. При вводе температуры за указанными пределами,
микроомметр издает длинный звуковой сигнал и не принимает введенное значение. На-
пример, при вводе температуры 23.5°С, следует нажать клавиши: «2Темпер», «2», «3»,
«.», «5», «ВВОД». При этом дисплей прибора покажет вид:
ИЗМЕРЕНИЕ ТЕМПЕР. (°С):
23.5
ВВОД - ЗАПОМНИТЬ
7.4. Нажмите клавишу «3Длина» данного меню для ввода нужного значения длины измеряе-
мой жилы, введите его клавишами «0»…»9» с последующим нажатием клавиши
«ВВОД». В режиме «R/L» (клавиша «8R/L»)длина вводится в метрах (м), в режиме «r»
(клавиша «9r») — в миллиметрах (мм). Вводимое значение длины не может быть выше
6000
(м) или 60000 (мм). Предельная дискретность вводимых значений соответственно
0,1(м) или 1(мм). Например, при вводе длины 503,4 м, следует нажать клавиши:
«3Длина»; «5», «0», «3», «.», «4», «ВВОД». При этом дисплей покажет:
ВВЕД ИТЕ ДЛИНУ (М):
503,4
11
«r» (клавиша «9r») для ввода нужного зна-
7.5. Нажмите клавишу «4Сечение» в режиме
чения площади сечения жилы, и введите нужное значение площади в мм2 нажатием
клавиши «ВВОД». Предельная дискретность вводимого значения — до 0.01 мм2. Мак-
симальное значение сечения составляет 1000 мм2. При вводе площади сечения жилы
прибор автоматически производит расчет диаметра соответствующего данному сечению.
Например, при вводе площади 10.36 мм2, следует нажать клавиши: «4Сечение»,
«1», «0»,
«.», «3», «6», «ВВОД». При этом дисплей покажет:
ВВЕД ИТЕ СЕЧЕНИЕ (ММ2):
10.36
7.6. Нажмите клавишу «5Диаметр» в режиме «r» (клавиша «9r») для ввода нужного значения
диаметра жилы, и введите значение диаметра в миллиметрах нажатием клавиши
«ВВОД». Предельная дискретность вводимого значения — до 0.01 мм. Максимальное
значение диаметра составляет 35 мм. При вводе диаметра прибор автоматически произ-
водит расчет сечения соответствующего данному диаметру. Например, при вводе диа-
метра 1.25 мм, следует нажать клавиши: «5Диаметр»;
«1», «.», «2», «5», «ВВОД». При
этом дисплей покажет:
ВВЕД ИТЕ ДИАМЕТР (ММ):
1.25
7.7. Все введенные параметры измеряемого объекта сохраняются сколь угодно долго, и
после выключения питания прибора.
8. НАСТРОЙКА РЕЖИМОВ МИКРООММЕТРА
8.1. Нажмите клавишу « Настр» для перехода к меню настройки. При этом дисплей микро-
омметра покажет:
1. ИНТЕРВАЛ: 0 СЕК
2. УСРЕДНЕНИЕ: 1 ИЗМ
3. ДИАПАЗОН:
0
4. РЕЖИМ ИЗМЕРЕНИЯ Т°С
5. ЗАДЕРЖКА (мс): 300
8.2. Нажмите клавишу «1» данного меню и введите интервал времени между непрерывными
измерениями в пределах от 1 до 120сек. При вводе интервала «0 сек» измерение бу-
дет одиночным на каждое нажатие клавиши «ВВОД» в режиме измерений.
12
При вводе интервала от
1 и более се- кунд измерения будут непрерывными, с
заданным интервалом времени между ними.
Например, при вводе интервала «5сек» дисплей покажет
ВВЕД ИТЕ ИНТЕР. (СЕК):
5
8.3. Нажмите клавишу «2» данного меню для введения количества измерений для усредне-
ния с последующим нажатием клавиши «ВВОД». При вводе нуля или единицы ус-
реднение результатов не производится. Максимальное количество измерений для ус-
реднения не более 100.
Например, при вводе семи измерений для усреднения дисплей покажет:
ВВЕД ИТЕ КОЛ. ИЗМЕР.:
7
8.4. Нажмите клавишу «3» данного меню и выберите нужный диапазон измерений нажати-
ем соответствующих клавиш: «0»…«6» и последующим нажатием кнопки «ВВОД»
При выборе нулевого диапазона измерения будут проводиться с автоматическим вы-
бором нужного диапазона, соответствующего максимальной точности.
0. АВТОМАТ. ВЫБОР
1.
1 Ом - 100 Ом
2.
100 мОм - 1 Ом
3.
10 мОм - 100 мОм
4.
1 мОм - 10 мОм
5.
1 мкОм - 1 мОм
6.
100 Ом - 1000 Ом
Режим автоматического выбора диапазонов применяется всегда, кроме проведения по-
верки и калибровки микроомметра, где нужный диапазон выбирается ручным способом.
8.5. Нажмите клавишу «4» данного меню для выбора одного из двух режимов измерения
температуры ТºС:
«измерение Т°С» - без последующего автоматического измерения сопротивления;
«измерение Т°С, измерение сопротивления» - автоматическое измерение темпера-
туры перед каждым измерением сопротивления.
Указанные режимы измерения температуры сменяют друг друга при каждом нажатии
клавиши «4».
8.6. Нажмите клавишу «5» для ввода нужного значения задержки между включением изме-
рительного тока и началом измерения с последующим нажатием клавиши «ВВОД».
Вводимое значение задержки не может быть больше 9999(мсек) и меньше 200(мсек).
Предельная дискретность вводимого значения — до 1(мсек). Например, при вводе за-
держки
400 мсек, следует нажать клавиши: «6»,
«4», «0», «0», «ВВОД». При этом
изображение на дисплее покажет:
13
ВВЕД ИТЕ ЗАДЕРЖКУ (МС):
400
Время задержки необходимо вводить с целью снижения воздействия переходных про-
цессов в кабеле во время установления измерительного тока, обусловленного реактив-
ной составляющей измеряемого сопротивления. Для кабеля на деревянном барабане
время задержки должно составлять не менее 600 мсек. на каждый километр кабеля. Для
кабеля на металлическом барабане время задержки должно составлять не менее 2500
мсек. на каждый километр кабеля. По умолчанию время задержки составляет 300 мсек.,
что оптимально для измерения удельного сопротивления образцов длиной 1м.
8.7. Оператор имеет возможность привести все параметры к исходно заданным
значениям. Для этого нужно нажать клавишу «0Исходн». При этом параметры работы
микроомметра автоматически принимают следующие значения:
æматериал — Медь;
æ температура — 20 °С;
æдлина — 1000 м в режиме «R/L» и 1000 мм в режиме «ρ»;
æсечение — 0,78 мм2;
æдиаметр — 1 мм;
æ интервал — 0;
æ усреднение — 1;
æдиапазон — автоматический;
æ режим измерения Т°С - «измерение Т°С»;
æ задержка - 300 мсек.
9. ИЗМЕРЕНИЕ
9.1. После завершения ввода исходных данных измеряемого объекта, нажмите клавишу
«ВВОД» для начала цикла измерений.
По истечении некоторого времени (не более 5-ти секунд без учета выбора диапазона),
подается прерывистый звуковой сигнал и изображение на дисплее микроомметра пока-
жет, например:
― результат измерения
350.56
— единицы измерения
мкОм
ВВОД - ИЗМЕРЕНИЕ
В режиме «R» выводятся единицы «Ом», «мОм», «мкОм», в режиме «R/L» выводятся
единицы «Ом/км», «мОм/км», «мкОм/км», в режиме «r» выводятся единицы «Ом×см»,
«мОм×см», «мкОм×см».
В режиме одиночных измерений (интервал: 0 сек.) в центральной части дисплея выво-
дится результат измерения. Для проведения повторного измерения, нажмите клавишу
«ВВОД», при этом новый результат сменит предыдущий.
9.2. Для прекращения непрерывных измерений с заданной паузой между ними, значение ко-
торой выводится на дисплей после надписи «ПАУЗА», нажмите клавишу «СТОП».
14
9.3. Вывод результата на дисплей может про-
изводиться в двух режимах: «Без усред-
нения» и «С усреднением». В режиме «Без усреднения» на дисплей выводится резуль-
тат каждого измерения. В режиме «С усреднением» на дисплей выводится среднее
арифметическое результатов серии измерений. Результаты отдельных измерений на дис-
плей не выводятся. Количество измерений для усреднения задается оператором (см. п
«Настройка режимов микроомметра»).
9.4. При установленном режиме измерения температуры - «измерение t°С, измерение со-
противления» прибор автоматически измеряет температуру (если подключен термодат-
чик) перед каждым измерением сопротивления и сразу осуществляет приведение резуль-
тата измерения к температуре t = 20°С. Так же измеренную температуру прибор выводит
на дисплей в верхней строке вместе с результатом измерения. Режим измерения темпе-
ратуры задается оператором (см. п. «Настройка режимов микроомметра»).
В Таблице 3 представлен сводный перечень режимов работы микроомметра, включая
операции ввода всех параметров, которые описаны в Руководстве по эксплуатации (РЭ).
В колонках данной таблицы указаны:
В колонке 2 - название режимов и соответствующие им пункты РЭ.
В колонке 3 - функционально обозначенные клавиши этих режимов, нажатием кото-
рых на дисплее раскрывается меню выбранного режима.
В колонке 4 - указаны цифровые клавиши, нажатие которых позволяет вводить закре-
пленный за ним тот или иной параметр, с соответствующей размерностью, указанный
в колонке 5.
В колонке 6 - указаны цифровые клавиши, нажатием которых вводятся числовые зна-
чения вводимого параметра. Количество символов « Х » указывает на максимальную
десятичную разрядность вводимых значений.
Конкретно указанные цифры в колонке 6 означают:
― соответствующий порядковый номер, выбираемого из колонки 5 материала и диапа-
зона измерений;
― выбор режима измерения температуры («измерение ТºС или «измерение ТºС, из-
мерение сопротивления»), при этом эти два режима сменяют друг друга при каж-
дом нажатии «4».
В колонке 7 - указана клавиша «ВВОД», нажатием которой завершается ввод дан-
ных по вводимому параметру, а так же в режиме измерения производится запуск
цикла измерения.
Режим «Настройка режимов микроомметра» (клавиша « Настр») является общим для
режимов ввода исходных данных: «R», «R/L», и «ρ».
Поэтому первоначально, при необходимости, вводятся данные по этому общему режи-
му, затем выбирается тот или иной режим ввода исходных данных («R» или «R/L» или
«ρ») по завершении которого переходят к измерениям сопротивления подключенного к
прибору измеряемого объекта.
Если введенные данные не будут меняться, то для измерения сопротивления следующе-
го измеряемого объекта оператор должен:
― нажать клавишу «СТОП» для открытия меню выбранного режима: «R» или
«R/L» или «ρ»;
подключить к микроомметру следующий измеряемый объект;
нажать клавишу «ВВОД» и произвести следующее измерение.
Как видно из описания таблицы сводных режимов работы микроомметра в ней сконцен-
трирована вся информация по процедурам ввода и запуска измерений микроомметра с
учетом выполнения необходимой последовательности .
Поэтому после внимательного прочтения «Руководства по эксплуатации» следует де-
тально ознакомиться с данной таблицей и ее описанием, что позволит в кратчайшее вре-
мя приобрести необходимый навык и работать с микроомметром самостоятельно без
помощи РЭ и данной таблицы.
Сводная таблица работы микроомметра µОмМ-01м
Таблцца 3
15
Название режима.
Клавиша
Клави-
Вводимый параметр,
Цифро-вые
Клавиша
п/п
Пункт Руководства
режима
ша
размерность.
клавиши
«ВВОД»
по эксплуатации
меню
1
2
3
4
5
6
7
1.
Настройка
1
Интервал:
сек
ХХ
Х
«
режимов
2
Усреднение:
кол. изм
ХХ
Х
Настр»
микроомметров
3
Диапазон:
п.8
-0. -автомат. выбор;
0
-1. - 1 Ом ÷ 100 Ом;
1
-2. - 100мОм ÷ 1 Ом;
2
-3. - 10мОм ÷ 100мОм;
3
-4. - 1 мОм ÷ 10мОМ;
4
-5. - 1мкОм ÷ 1мОм;
5
-6. - 100 Ом ÷ 1000 Ом.
6
4
Режим измерения ТºС :
Меняе тся
- измере ние Т ºС ;
при каж-
- измере ние Тº С, изм е -
дом нажа-
ре ние сопротивле ния
тии кл.»4».
5
Задержка:
мСек
ХХХ
Х
2.
Исходные данные
1
Материал:
режима «R»
1. Медь;
1
«7R»
п. 7
2. Алюм иний;
2
3. Иной: ввод нужного
3
температ. коэфф. 1/ºС
ХХХХХ
Х
3.
Исходные данные
1
Материала:
«8R/L»
1. Медь;
1
режима «R/L»
2. Алюм иний;
2
п. 7
3. Иной: ввод нужного
3
температ. коэфф.
1ºС
ХХХХХ
Х
2
Режим измерения ТºС:
Меняется
- измере ние Т ºС ;
при каж-
- измере ние Тº С, измере-
дом нажа-
ние сопрот ивления
тии кл. «4»
3
Длина кабеля:
м
ХХХХ
Х
4.
Исходные данные
1
Материал:
1. Медь;
1
режима «ρ»
«9ρ»
2. Алюм иний;
2
п. 7
3. Иной: ввод нужного
3
температ. коэфф.
1ºС
ХХХХХ
Х
2
Режим измерения ТºС:
Меняется
- измере ние Т ºС ;
при каж-
- измере ние Тº С, измере-
дом нажа-
ние сопрот ивления
тии кл. «4»
3
Длина образца:
мм
ХХХХХ
Х
4
Сечение:
мм2
ХХХ
Х
5
Диаметр:
мм
ХХХ
Х
5.
Измерение п.9
Подключ ить объект
и нажать кл. «ВВОД»
Х
10. ТИПОВЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
10.1.При проведении измерения выводится сообщение «ОБРАЗЕЦ НЕ ПОДКЛЮЧЕН!».
Устранение: проверьте целостность кабелей подключающих устройств и правильность
подключения измеряемого образца.
10.2.Во время проведения измерений показания прибора «плывут».
16
Устранение: убедитесь в том, что и при- бор, и измеряемый образец находились при
температуре окружающей среды в течение установленного времени, достаточного для
того, чтобы их температура была равна температуре окружающей среды.
10.3.Микроомметр не включается.
Устранение: проверьте целостность сетевого шнура и вилки, а также плавкого предохра-
нителя, при необходимости замените предохранитель.
10.4.При проведении измерения температуры выводится сообщение «НЕ ПОДКЛЮЧЕН
ТЕРМОДАТЧИК!».
Устранение: проверьте целостность кабеля термодатчика и надежность подключения
разъёма, а также температуру датчика, которая не должна превышать 60°С и не должна
быть меньше 0°С. Калибровка термоизмерителя произведена неправильно, произвести
калибровку согласно п.11.2 настоящего руководства.
11. МЕТОДИКА КАЛИБРОВОК МИКРООММЕТРОВ ТИПА «µОмМ-01»
И «µОмМ-01м»
11.1. Для проведения калибровки канала «Измерение сопротивлений» по образцовым
резисторам необходимо выполнить следующие действия.
11.1.1. Не включая прибор в «сеть» подключить к нему по четырех зажимной схеме через
поверочный кабель измерителя сопротивления образцовый резистор соответствующего но-
минала согласно Таблице 4.
11.1.2.Удерживая одновременно нажатыми клавиши «0» и «9» включить прибор в сеть
тумблером «СЕТЬ», расположенным на его задней панели, а с появлением звукового сигна-
ла отпустить их.
11.1.3.Согласно Таблице 4 выбрать диапазон, соответствующий номиналу подключенного
резистора, путем нажатия одноименной кнопки согласно пункту 8.4.РЭ, при этом прозвучат
короткие сигналы, количество которых будет равно номеру выбранного диапазона.
11.1.4.После каждого нажатия клавиши «ВВОД» прибор однократно измеряет номинал
подключенного образцового резистора.
11.1.5.Когда результаты однократных измерений практически не будут отличаться друг от
друга, нажать клавишу «СТОП» и выключить прибор тумблером «СЕТЬ».
Калибровка прибора на данном диапазоне измерений завершена.
Аналогичным образом производится калибровка на всех других диапазонах измерений со-
гласно той же Таблицы 4.
Таблица 4
Значение образцового рези-
Номер диапазона
Номер клавиши
стора, Ом
1
«1»
10
2
«2»
1
3
«3»
0,01
4
«4»
0,001
5
«5»
0,001
6*
«6»
100
* - для приборов «µОмМ-01м»
11.2. Для проведения калибровки канала измерения температуры микроомметра
«µОмМ-01м» необходимо выполнить следующие действия.
11.2.1. Удерживая одновременно нажатыми клавиши «7» и «8» включить тумблер «СЕТЬ»,
расположенный на задней панели микроомметра, и с появлением звукового сигнала отпус-
тить их..
17
11.2.2.Подключить к разъему термодатчика через поверочный кабель измерителя темпе-
ратуры магазин сопротивлений МСР-64 или аналогичный ему по классу точности.
11.2.3.Установить на магазине сопротивления равное:
- 1037,5 Ом за минусом его начального значения - Ro;
- добавить на магазине значение сопротивления проводов (Rпр) датчика температуры из
расчета : Rпр = 0,1 · L , где:
0,1 - сопротивление одного метра проводов в Ом;
L - длина проводов в метрах.
11.2.4.Выбрать 1-ую точку калибровки, нажав клавишу «1» и ввести с клавиатуры значение
температуры, соответствующее 1-ой точке калибровки и равное 10 °С с последующим нажа-
тием клавиши «ВВОД».
11.2.5.Дождаться когда результат измерения станет постоянным, нажать клавишу «ВВОД»,
зафиксировав его в памяти прибора.
11.2.6.Установить на магазине значение сопротивления равное 1187,5 Ом с аналогичным
вычетом Ro и добавлением Rпр.
11.2.7. Выключить прибор вышеуказанным тумблером
«СЕТЬ» и вновь включить его,
предварительно удерживая нажатыми клавиши «7» и «8». Дождавшись звукового сигнала,
отпустить их.
11.2.8. Выбрать 2-ую точку калибровки, нажав клавишу «2» и ввести с клавиатуры значе-
ние температуры соответствующее 2-ой точке калибровки и равное 50 °С с последующим
нажатием клавиши «ВВОД».
11.2.9.Дождаться когда результат измерения станет постоянным, нажать клавишу «ВВОД»,
зафиксировав его в памяти прибора.
На этом калибровка канала измерителя температуры считается завершённой.
КАТЕГОРИЧЕСКИ ЗАПРЕЩЯЕТСЯ ПРОИЗВОДИТЬ КАЛИБРОВКУ ПРИБОРА БЕЗ
ПРЕДВАРИТЕЛЬНОЙ КОНСУЛЬТАЦИИ С ПРОИЗВОДИТЕЛЕМ ПРИБОРА!



















///////////////////////////////////////
