Spectra Precision. Лазерный приёмник HL700. Руководство пользователя





www.trimble.com

4

6

7

5

1

2

3

8

9

10

11

12

14

15

16

13

Trimble Construction Division

5475 Kellenburger Road

Dayton, Ohio 45424-1099

США

Телефон: 1.937.245.5600



www.trimble.com



Артикул 1277-3940 (05/08)

4

3

2

1

5

6

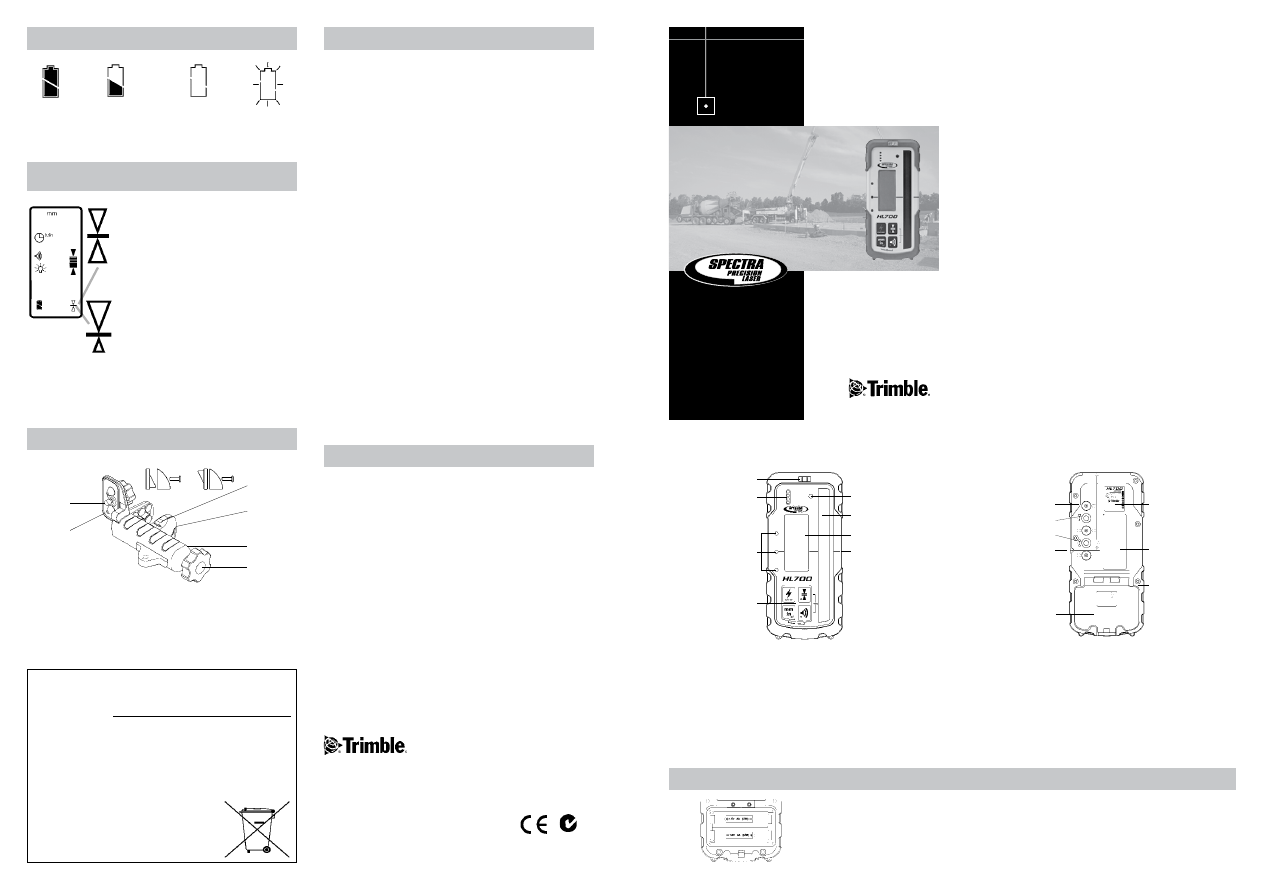

Вид спереди

Вид сзади

Поднимите защёлку крышки отсека для батарей и откройте крышку.

1.

Установите два щелочных элемента питания размера АА. Соблюдайте полярность!

2.

Закройте крышку, нажимая на неё до тех пор, пока она не защёлкнется

3.

.

Установка элементов питания

Клавиатура

1.

Светодиодный индикатор контролируемой лазером высоты

2.

Динамик

3.

Цилиндрический уровень для точных маркировочных работ

4.

Стробоскопический датчик: предотвращает приём ложных

5.

сигналов от проблесковых сигнальных маяков

Длина фотоэлементов (127 мм)

6.

Передний ЖК-дисплей

7.

Средняя отметка заданного уровня (80 мм от верхнего края

8.

корпуса)

Отсек для батарей с крышкой

9.

Средняя отметка заданного уровня (80 мм от верхнего края

10.

корпуса)

Зажимной фиксатор в среднем положении

11.

Зажимной фиксатор в смещённом положении

12.

Конусная направляющая зажима

13.

Заводская табличка с серийным номером

14.

Задний ЖК-дисплей

15.

Резиновое покрытие

16.

Состояние элементов питания

Технические данные

Гарантийные обязательства

Винт – для крепления приёмника.

1.

Выравнивающие конуса – помогают выравниванию приёмника.

2.

Зажимной винт рейки

3.

Указатель

4.

Передвижной зажим – плотно прижимается к рейке.

5.

Сменный зажим – клиновидный зажим для круглых реек и

6.

плоский зажим для мерных реек.

Зажим

Смещение заданной позиции при помощи

зажима

По центру:

 Зажим привинчивается в

нижнем

положении. Заданная высота расположена

по центру. Она распознаётся автоматически.

Стандартная центральная позиция оставляет

одинаковые пределы измерений выше и ниже

лазерной плоскости.

Со смещением:

 Зажим привинчивается

в

верхнем

 положении. Заданная высота

смещается вверх на 25 мм. Она распознаётся

автоматически. Смещённый заданный уровень

увеличивает предел измерений поверх лазерной

плоскости. Это оказывается выгодным в тех

случаях, когда работы до заданного уровня

ведутся сверху и предел измерений ниже

лазерной плоскости используется только для

поправок или не используется вовсе, напр., при

забивании кольев.

Полный  –

элементы

питания в

порядке

Половина  –

предварительное

предупреждение

Пуст –

заряда осталось

ещё примерно на

30 минут

Мигает –

замените

элементы

питания

Дальность действия (в зависимости от лазера):



1-450 м

Высота приёмного окна:



127 мм

Высота числовой индикации:

102 мм

Точность (нулевая полоса, в абсолютном выражении):



Ультра точно

0,5 мм



Супер точно

1,0 мм



Точно



2,0 мм



Средне



5,0 мм



Грубо



10 мм



калибровка

0,1 мм

Угол приёма:



± 45°

Длина волны:



610-780 нм

Громкость звукового сигнала:

громкий = 110 дБА







средний = 95 дБА







тихий = 65 дБА

Светодиодный индикатор высоты:

спереди, зелёный для





заданной высоты,красный







для положениявыше/ниже

Электропитание:



2 элемента питания на







1,5 В, типоразмер АА







(«пальчик»)

Продолжительность работы:

более 60 часов

Автоматическое отключение:

30 мин, 24 ч, ВЫКЛ

Степень защиты:



водо  ипыленепроницае-







мый,ИП67

Вес без зажима:



371 г

Размеры без зажима:



168 x 76 x 36 мм

Рабочая температура:



-20 °C ... +60 °C

Температура хранения:



-40 °C ... +70 °C

* Все данные с оговоркой нашего права на технические изменения.

ЕМС Заявление о соответствии

Данный приёмник был проверен на соответствие Ограничениям Класса В, предъявляемым

для допустимых радиопомех, создаваемых цифровыми устройствами, которые указаны

в документе Технические нормы для радиопомех, установленного Министерством Связи

Канады  в  соответствии  с  Частью  15  Правил  ФКС.  Эти  ограничения  предназначены

для  обеспечения  защиты  против  вредных  излучений  в  жилых  помещениях.  Данный

приёмник генерирует энергию в радиочастотном диапазоне. Если он используется не в

соответствии с инструкциями, это может вызвать вредное воздействие на радио-линии,

которое  может  быть  определено  при  выключении  оборудования,  пользователь  может

попробовать устранить это воздействие применением следующих мер:

-   Переориентировать или переместить приёмную антенну.

-   Увеличить расстояние между оборудованием и приёмником.

Проконсультируйтесь  для  справки  с  дилером  или  опытным  радио/  телевизионным

техником.

Предостережение:  Неутверждённые  модификации  или  эксплуатация  прибора  не  в

соответствии  с  данными  инструкциями  могут  лишить  Вас  разрешения  на  работу  с

данным оборудованием.

Заявление о соответствии

Приложение



89/336 EEC

Директивы Совета

Фирма – производитель

Trimble Navigation Ltd.

Адрес фирмы –

5475 Kellenburger Road

производителя

Dayton, Ohio 45424-1099 США

Адрес



Trimble Engineering and

представительства в

Construction GmbH

Европе



Am Prime Parc 11





D-65479 Raunheim, Germany

Номер модели

HL700

Соответствие



EC Directive 89/336/EEC

Директиве



при использовании





EN55022 и





EN50082-1

Тип



ITE/в помещении,

оборудования/Место

промышленность и

использования

лёгкая





промышленность

Стандарты продукта

Продукт соответствует





ограничениям В и





методам EN 55022









Продукт соответствует необходимым уровням и





методам встроенного электрического компонента





801 – 2 кВ, контакт 4кВ IEC 801 – 3, 3 В/м, от 26 до





1000 МГц 80%, @1кГц

Trimble гарантирует HL700 отсутствие дефектов материала и в качестве изготовления
в течение три года со дня покупки. В случае обнаружения дефекта, вам необходимо
направить заявку в течение гарантийного периода для того, чтобы произвести ремонт
или замену в компании Trimble или любом сервисном авторизированном центре. При
необходимости, покупателю будут возвращены деньги за проезд до места (в оба
конца), где производился ремонт, а также суточные, в соответствии с установленными
ставками.

Покупателю необходимо отправить изделие в Trimble Navigation  Ltd или ближайший
авторизированный сервисный центр для гарантийного ремонта, возмещения стоимости
перевозки. В странах, где находятся дополнительные сервисные центры, покупателю
будет возвращён отремонтированный продукт, а также стоимость перевозки.
Гарантия не распространяется в случае неверного использования, повреждения, или
любой попытки произвести ремонт прибора не в авторизированном сервисном центре и
без использования сертифицированных комплектующих Trimble.

Всё вышесказанное обозначает полную ответственность Trimble в отношении покупки
и использования оборудования. Trimble не несёт ответственность за разного рода
косвенные убытки или повреждения.

Данная гарантия заменяет все другие гарантии, за исключением описанных выше,
включая любую обязательную гарантию на товарное состояние, соответствующее
определённому использованию. Данная гарантия заменяет все другие гарантии,
указанные или обязательные.

Примечание для пользователей в Европейском союзе

Дополнительную информацию о переработке вы можете найти в сети

Интернет по адресу: http://www.trimble.com/environment/summary.html

Переработка в Европе

С вопросами по повторной переработке Trimble WEEE,

звоните: +31 497 53 2430, и

спросите “WEEE associate,” или



отправьте письмо с запросом инструкций по

повторной переработке по адресу:

Trimble Europe BV

c/o Menlo Worldwide Logistics

Meerheide 45

5521 DZ Eersel, NL

HL700

Лазерный приемник



Руководство пользователя

N324

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+

+

+

1

2

3

+

Для продолжения измерений нажмите любую

кнопку

На экране отобразится

последний фиксированный

результат. Мигающий экран

подтверждает фиксацию

измерения.

1 раз коротко нажать

б) HL700 включён и сначала находится

за

пределами лазерной плоскости:

Тихий сигнал.

1.

Для продолжения измерений нажмите любую

кнопку

2. Перевести HL700 на раздвинутой мерной

рейке в лазерную плоскость и выровнять рейку

по вертикали.

1 раз коротко

нажать

Специальные функции меню

(на 2 сек, затем SENS)

1.   Перелистывание

Изменять пункты меню Вы можете

следующим образом:

2.   Подтверждение выбора

3.   Изменение подменю

4.   Подтверждение выбора

5.   Выход из меню

или

Изменения в меню вносите только в том

случае, если у Вас есть специальные

требования по измерениям!

Автоматическое отключение

A.S.O.

 (

A

utomatic

S

hut O

ff Автоматическое

            отключение):

0,5 –   через 30 минут*

OF –   деактивировано: непрерывны

           режим ВКЛ

24 –    отключение через 24 часа

Контрольный сигнал высоты

GRD.A.

 (

Gr

a

d

A

larm):

Непрерывный звуковой сигнал может быть

выключен; за верхним и нижним пределами

заданной высоты обычные звуковые сигналы

остаются активными:

ON – сигнал сбоя ВКЛ (непрерывный



сигнал  ВЫКЛ)

OF – сигнал сбоя ВЫКЛ (непрерывный



сигнал ВКЛ)*

Чувствительность приёма

SENS

 (

Sens

ivity):

В отношении лазера и других источников света.

MD

  –нормальная*

HI

  –высокая: для лазера с низкой



выходной мощностью излучения или



для очень больших расстояний

LO

  –низкая: если есть помехи от



других источников света или из-за



отражений.

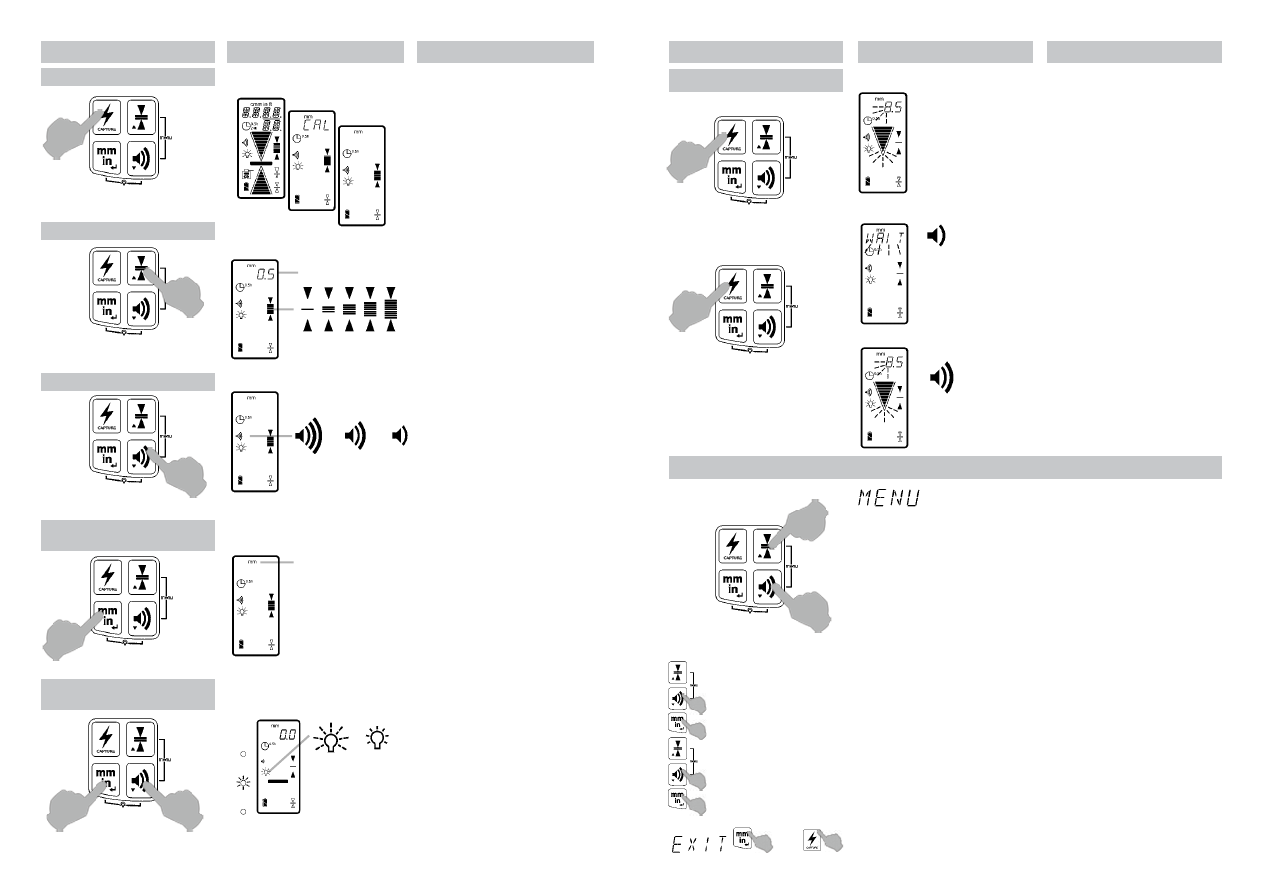

Операция

Индикация

Указания

Фаза включения:

1.Тест сегментов ЖК-дисплея

2.CAL: калибровка (3 сек)

3.Прибор готов к работе.

(В случае, если приёмник во время фазы

включения находится в лазерной плоскости,

на дисплее появляется «Е200»: приёмник

загружает последние сохраненные

калибровочные данные.)

Точность отображается в выбранных единицах

измерения.

Выбранная последней точность сохраняется

после выключения и нового включения.

последней

громкость звука

сохраняется после

выключения и

нового включения.

Выбранная последней единица измерения

сохраняется после выключения и нового

включения.

Выбранная последней

степень яркости светодиодов

сохраняется после выключения

и нового включения.

Операция

Индикация

Указания

Громкий

звуковой

сигнал

Обычный

звуковой

сигнал

Тихий

звуковой

сигнал

Звуковой сигнал

ВЫКЛ

(нет символа)

mm - cm - in - frac - ft

- дм - дробь - фт
американские единицы

измерения



СД горят

ярко

СД горят

тускло

СД ВЫКЛ

Включение/выключение

Для выключения нажмите кнопку ВКЛ/ВЫКЛ и

удерживайте ее по меньшей мере 2 секунды.

Нажатие изменяет значение

(звуковой сигнал в качествеподтверждения).

Для изменения нажать несколько раз.

Для показа нажать один раз. Для изменения

нажать несколько раз.

Выбор точности

Настройка громкости

Изменение единиц

измерения

Изменение яркости

светодиодов

Фиксация измерения

Для показа нажать один раз.

Для изменения нажать несколько раз

.

* Заводские настройки

Более подробные сведения по функциям

меню Вы можете получить у компании-

производителя, импортёра или в

специализированном магазине.

SENS  Изменяет чувствительность приёма

AVG

Изменяет расчёт среднего значения

D.R.O.  Переключает индикацию мм вверх или



вниз на 0,1

UNIT

Изменяет единицы измерения

FRC.R.  Округляет дроби (американская единица



измерения)

ARRW  Стрелка как поле приёма / точность

O.O.B.  ВКЛ/ВЫКЛ индикации отклонения



лазерного луча

GRD.A.  ВКЛ/ВЫКЛ непрерывного сигнала для



заданной высоты

A.S.O.  Выключение через 0,5 ч, 24 ч,



непрерывная работа

TX.O.L.  Настройка цикла сигнала потери



лазером устойчивости

TX.O.B.  Настройка цикла сигнала уровня заряда



элементов питания

INFO

Сведения о приборе

Индикация отклонения лазерного луча

O.O.B.

 (

O

ut-

o

f

-B

eam Display):

Бегущая стрелка указывает на лазерную

плоскость (25 с)

ON – индикация отклонения лазерного луча

         ВКЛ

OF –  индикация отклонения лазерного

         луча ВЫКЛ*

а) HL700 включён и находится

в лазерной плоскости:

Одновременно нажмите и удерживайте 2 сек.

Примерно через 5

секунд нахождения в

лазерной плоскости

раздастся громкий

сигнал. Мигающий экран

подтверждает фиксацию

измерения.

(нет символа)

Точность в мм:

0,5    1,0    2,0   5,0   10,0

-------------------------------------------------------------------------------------------------------------------------------------------------------------



















///////////////////////////////////////
