АСКОН. Библиотека СПДС-обозначений. Руководство пользователя - 2004 год














Декабрь 2004 г.

СОДЕРЖАНИЕ

  1. ОБЩИЕ СВЕДЕНИЯ 4

    1. Назначение библиотеки 4

    2. Рекомендации по применению 4

    3. Основной принцип работы библиотеки 4

    4. Требования к программному обеспечению 4

    5. Подключение и запуск приложения 4

    6. Отключение библиотеки 5

    7. Формирование состава пользовательской панели 5

    8. Общие сведения о прикладных библиотеках КОМПАС 6

      1. Режимы работы с библиотекой 6

        1. Работа с прикладной библиотекой в режиме меню 7

        2. Работа с прикладной библиотекой в режиме диалога 7

        3. Работа с прикладной библиотекой в режиме окна 8

        4. Работа с прикладной библиотекой в режиме панели 8

      2. Одновременная работа с несколькими библиотеками 9

      3. Изменение режима работы с библиотекой 9

  2. РАБОТА С БИБЛИОТЕКОЙ 10

    1. Функции библиотеки 10

    2. Отметка уровня 11

      1. Диалог Одиночная/массив отметок уровня 11

      2. Диалог Символ Отметки уровня 13

      3. Общие принципы простановки и редактирования 14

    3. Линия-выноска для многослойной конструкции 15

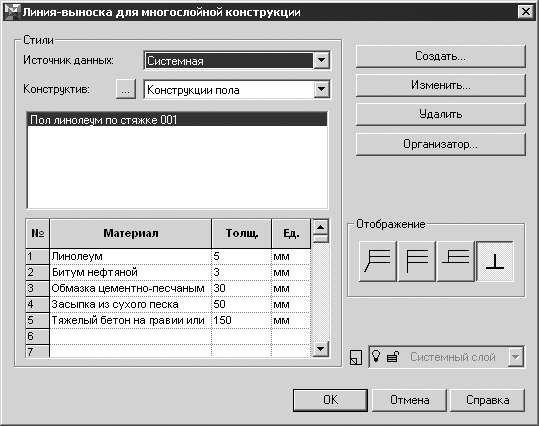

      1. Диалог Линия-выноска для многослойной конструкции 16

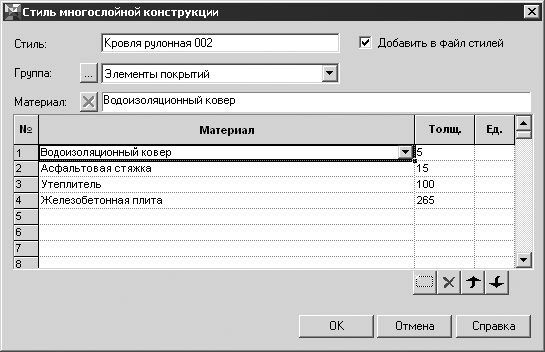

      2. Диалог Стиль многослойной конструкции 18

      3. Диалог Создать/изменить 19

      4. Диалог Организатор стилей 20

      5. Общие принципы простановки и редактирования 22

    4. Линия-выноска цепная 23

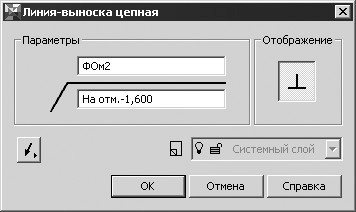

      1. Диалог Линия-выноска цепная 23

      2. Общие принципы простановки и редактирования 23

    5. Линия-выноска гребенчатая 24

      1. Диалог Линия-выноска гребенчатая 24

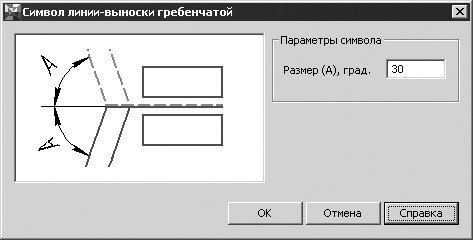

      2. Диалог Символ линии-выноски гребенчатой 26

      3. Общие принципы простановки и редактирования 26

    6. Ссылка на выносной элемент 28

      1. Диалог Ссылка на выносной элемент 28

      2. Диалог Символ Ссылки на выносной элемент 31

      3. Диалог Ссылка на выносной элемент в сечении 31

      4. Диалог Символ Ссылки на выносной элемент в сечении 33

      5. Общие принципы простановки и редактирования 34

    7. Маркер выносного элемента 35

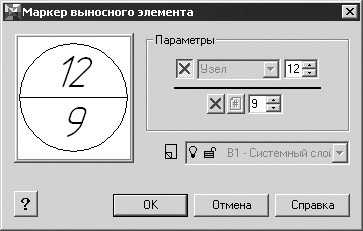

      1. Диалог Маркер выносного элемента 35

      2. Диалог Символ Маркера выносного элемента 36

    8. Маркер изменений 37

      1. Диалог Маркер изменений 37

      2. Диалог Символ Маркера изменений 39

    9. Маркер уклона 39

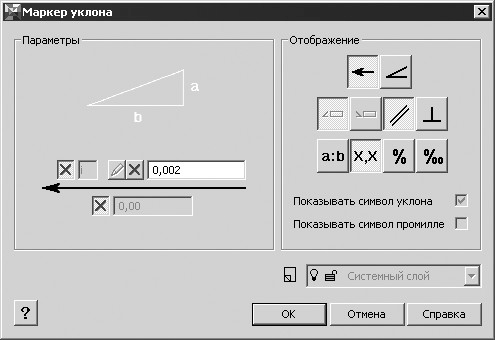

      1. Диалог Маркер уклона 39

      2. Диалог Символ маркера уклона 42

      3. Общие принципы простановки и редактирования 43

        1. Простановка Маркера уклона на планах и схемах 43

        2. Простановка Маркера уклона на разрезах, профилях и схемах 44

    10. Маркер универсальный 45

      1. Диалог Маркер универсальный 45

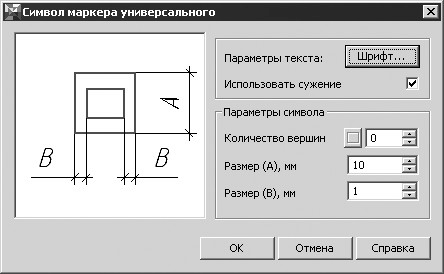

      2. Диалог Символ маркера универсального 46

      3. Общие принципы простановки и редактирования 47

    11. Линия обрыва 47

      1. Диалог Линия обрыва/разрыва 47

      2. Диалог Символ Линии обрыва/разрыва 49

    12. Ссылка на фрагмент 50

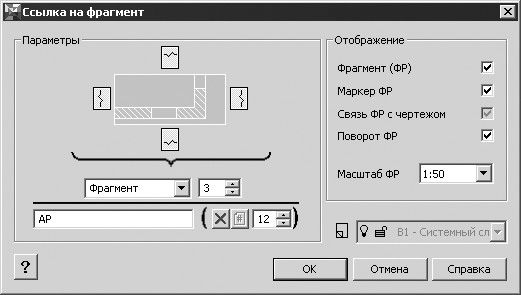

      1. Диалог Ссылка на фрагмент 50

      2. Диалог Символ ссылки на фрагмент 52

      3. Общие принципы простановки и редактирования 53

    13. Размерные цепи и блоки 55

      1. Диалог Размерная цепь/Размерный блок 55

      2. Диалог Символ размерной цепи 57

      3. Диалог Редактирование 58

      4. Общие принципы простановки и редактирования 60

    14. Изменение параметров шрифта 62

2.15 Назначение Организатора проекта 63




  1. Общие сведения




    1. Назначение библиотеки

      Библиотека СПДС-обозначений функционирует в программной среде КОМПАС 6.Х и реализует требования ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

      Библиотека может быть использована как для оформления чертежей, выполненных с использованием средств базовой графики, либо импортированных из других CAD-систем (AllPlan FTAutoCADArchiCAD и других), так и выполненных с помощью других прикладных библиотек КОМПАС-ГРАФИК. Реализуется возможность ее совместной работы с объектами, выполненными с помощью Библиотеки отрисовки планов зданий и сооружений. При совместной работе библиотеки с Организатором проекта (см. раздел 2.15 на стр. 63) доступна функция предварительной установки имени слоя размещения для объектов, создаваемых средствами библиотеки.




    2. Рекомендации по применению

      Перед началом работы с библиотекой необходимо ознакомиться с основными приемами работы в КОМПАС-ГРАФИК.




    3. Основной принцип работы библиотеки

      Прикладная библиотека представляет собой функциональное расширение системной панели инструментов Размеры и технологические обозначения и ориентирована на выпуск документации для строительства. Ряд инструментов библиотеки дублирует базовые, однако они наделены при этом дополнительным функционалом, например, Отметка уровня. Ряд инструментов реализован вновь, например, Линия-выноска для многослойной конструкции.




    4. Требования к программному обеспечению

      Для работы приложения требуется чертежно-конструкторская система КОМПАС версии не ниже 6. При установке КОМПАС в составе прикладных библиотек должна быть выбрана Библиотека СПДС- обозначений. На ключе программы должна быть лицензия на использование приложения.




    5. Подключение и запуск приложения

      Приложение реализовано в виде прикладной КОМПАС-библиотеки SPDS.rtw.

      Все команды библиотеки выполняются в среде системы КОМПАС. Это значит, что для работы с библиотекой должен быть запущен КОМПАС.

      Чтобы функции библиотеки были доступны пользователю, ее требуется подключить к системе КОМПАС.

      Для подключения и запуска библиотеки выполните следующие действия.

      1. Запустите КОМПАС-ГРАФИК.

      2. Вызовите из меню Сервис команду Менеджер библиотек....

      3. На экране появится окно Менеджера библиотек.

      4. В списке разделов библиотек (в верхней части окна Менеджера) выделите раздел Строительство, инженерные сети и коммуникации. При этом в списке библиотек (в нижней части окна Менеджера) появится перечень библиотек выделенного раздела.

      5. В списке библиотек выделите строку Библиотека СПДС-обозначений и вызовите команду

        Подключить контекстного меню.

        Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее названием в списке.

      6. Выбранная библиотека подключается в установленном для нее режиме: менюокнодиалог или

        панель. В поле рядом с названием библиотеки появляется красная «галочка» — признак того, что

        библиотека подключена. «Галочкой» помечается также название команды Подключить в меню Менеджера.

      7. Произведите двойной щелчок мыши на названии библиотеки в списке.

      Библиотека запустится в установленном режиме. Название библиотеки появится в разделе меню

      Библиотеки.




    6. Отключение библиотеки

      Система КОМПАС позволяет подключить и использовать в работе несколько прикладных библиотек. Однако следует помнить, что каждое подключение библиотеки приводит к уменьшению свободных системных ресурсов. Поэтому, если ранее подключенная прикладная библиотека больше не требуется для работы, ее рекомендуется отключить.

      Для отключения библиотеки выполните следующие действия.

      1. Вызовите из меню Сервис команду Менеджер библиотек….

      2. В окне Менеджера укажите библиотеку, которую нужно отключить, и отожмите кнопку Подключить. Из поля рядом с названием библиотеки исчезнет «галочка». Одновременно исчезнет название библиотеки из нижней части меню Сервис.




    7. Формирование состава пользовательской панели

      При частом использовании библиотеки для быстрого доступа к ее командам рекомендуется создать пользовательскую панель.

      Формирование пользовательской панели возможно только при подключенной библиотеке. Для создания пользовательской панели выполните следующие действия.

      1. Вызовите из меню Сервис команду Настройка системы….

      2. В появившемся диалоге настройки параметров системы перейдите на вкладку Панели инструментов (Рис. 1 -1) и нажмите кнопку Новая... Появится диалог Название панели инструментов.

      3. Введите название новой панели и нажмите кнопку Применить. На экране появится новая панель.

      4. Перейдите на вкладку Команды (Рис. 1 -2).

      5. В списке Категории выберите название библиотеки. При этом в списке Команды появятся команды данной библиотеки.

      6. Выделите нужную команду мышью. Нажав и удерживая левую кнопку мыши, перетащите значок команды на панель инструментов, где отпустите кнопку мыши. Значок команды будет скопирован на панель инструментов. Последовательно скопируйте на панель инструментов все необходимые вам команды.

      7. Закройте диалог Настройка интерфейса кнопкой Закрыть.

      8. Разместите панель инструментов на экране таким образом, чтобы работать было удобно (при приближении панели к краю экрана, она «прилипает» к нему и занимает минимум места). При использовании нескольких пользовательских панелей их можно сгруппировать. Для этого нужно завести новую панель над уже «закрепленной» у края окна. В результате панели будут сгруппированы, а над панелями появятся кнопки переключения между ними — для отображения нужной панели необходимо нажать соответствующую кнопку.








      Рис. 1-1. Вкладка Панели инструментов





      Рис. 1-2. Вкладка Команды




    8. Общие сведения о прикладных библиотеках КОМПАС




      1. Режимы работы с библиотекой

        КОМПАС-ГРАФИК обеспечивает четыре различных режима работы с подключенной библиотекой — окнодиалогменю и панель. В каждом конкретном случае режим работы выбирается пользователем из соображений удобства. Переключение режима работы с библиотекой может быть выполнено в любой момент, даже во время выполнения какой-либо библиотечной функции.

        В режиме меню структура библиотеки отображается в виде стандартного иерархического меню.

        Если установлен режим диалога, на экране находится диалоговое окно, в левой части которого отображается список команд текущей библиотеки. Команды могут быть сгруппированы по разделам. В правой части диалога отображаются слайды, облегчающие поиск нужной команды.

        Чтобы вернуться к обычной работе с системой, необходимо обязательно завершить диалог библиотеки.

        В режиме окна структура библиотеки отображается в стандартном окне Windows. Вы можете изменять размер окна библиотеки, а также сворачивать (минимизировать) его, оставляя на экране только пиктограмму. Основное преимущество режима окна состоит в том, что, в отличие от режимов меню и диалога, библиотека и основная система работают одновременно. Можно динамически переходить от основных команд системы к функциям библиотеки и наоборот.

        В режиме панели структура библиотеки представлена в нескольких окнах, собранных на единой панели. Вы можете изменять размер панели или любого окна на ней, а также сворачивать (минимизировать) панель, оставляя на экране только пиктограмму. Преимущество режима панели состоит в возможности просмотра слайдов, соответствующих командам библиотеки. Как и в режиме окна, библиотека и основная система работают одновременно.

        1. Работа с прикладной библиотекой в режиме меню

          В этом режиме структура библиотеки отображается в виде стандартного иерархического меню.

          Название библиотеки отображается в виде команды в разделе меню Библиотеки (Рис. 1 -3). При вызове этой команды раскрывается вложенное меню, содержащее функции библиотеки в виде команд (они могут быть сгруппированы по разделам).

          Для запуска функции на исполнение выберите из меню Библиотеки команду с именем нужной функции.

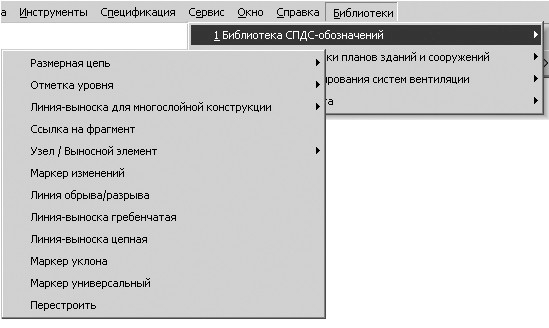

          Рис. 1-3. Вид библиотеки в режиме меню




        2. Работа с прикладной библиотекой в режиме диалога

          В левой части диалога (Рис. 1 -4) отображается список команд текущей библиотеки, которые могут быть сгруппированы по разделам. Чтобы развернуть содержание какого-либо раздела, установите курсор на значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом символе (после разворачивания раздела он отображается как минус) приведет к сворачиванию содержания раздела.

          В правой части диалога отображаются слайды, облегчающие поиск нужной команды.

          Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите кнопку ОК. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.

          Чтобы изменить режим работы с библиотекой, нажмите кнопку Режим.

          Вы можете отключить текущую библиотеку от системы, нажав кнопку Отключить.

          Для завершения диалога работы с библиотекой без запуска какой-либо команды нажмите кнопку

          Отмена.

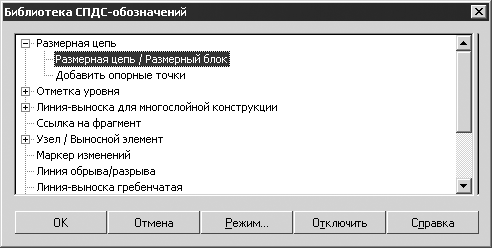

          Рис. 1-4. Вид библиотеки в режиме диалога




        3. Работа с прикладной библиотекой в режиме окна

          Работа с библиотекой в режиме окна ведется как со стандартным окном Windows. Вы можете изменять размер окна библиотеки, а также сворачивать (минимизировать) его, оставляя на экране только пиктограмму.

          В левой части окна (Рис. 1 -5) отображается список команд текущей библиотеки, которые могут быть сгруппированы по разделам. Чтобы развернуть содержание какого-либо раздела, установите курсор на значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом символе (после разворачивания раздела он отображается как минус) приведет к сворачиванию содержания раздела.

          В правой части окна отображаются слайды, облегчающие поиск нужной команды.

          Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите клавишу

          <Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.

          Для закрытия окна библиотеки дважды щелкните левой кнопкой мыши на кнопке системного меню в левом верхнем углу окна.





          Рис. 1-5. Вид библиотеки в режиме окна




        4. Работа с прикладной библиотекой в режиме панели

          Панель библиотеки располагается на вкладке Менеджера библиотек. В верхней части панели библиотеки (Рис. 1 -6) под строкой заголовка расположена строка меню. В ней отображаются названия страниц меню команд. Команды работы с библиотекой находятся в контекстном меню вкладки.

          На панели библиотеки может располагаться несколько окон. В одном из них показана структура (список разделов) библиотеки. В другом — список названий команд и набор слайдов (значков), которые соответствуют пунктам выделенного в списке раздела библиотеки. Третье окно служит для просмотра слайда, выделенного в списке команд. Вы можете изменять размер панели или любого окна на ней.

          Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите клавишу

          <Enter> или дважды щелкните левой кнопкой мыши на названии команды.

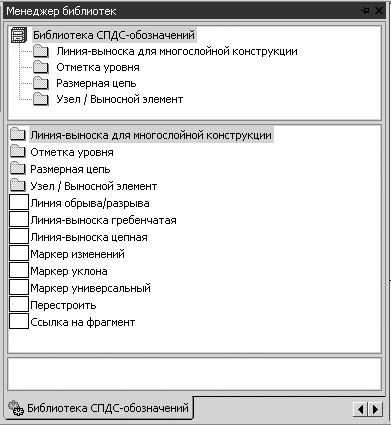

          Рис. 1-6. Вид библиотеки в режиме панели




              1. Одновременная работа с несколькими библиотеками

                КОМПАС-ГРАФИК позволяет подключить и использовать при работе с документами до девяти прикладных библиотек одновременно. Однако следует помнить, что каждое подключение библиотеки приводит к уменьшению свободных системных ресурсов.

                Список всех подключенных библиотек отображается в виде команд в разделе меню Библиотеки. Чтобы перейти к работе с какой-либо библиотекой, достаточно выбрать команду с ее названием из этого меню.

                Наиболее удобно при работе с несколькими библиотеками установить для каждой из них режим окна или панели. Тогда вы сможете видеть окна библиотек одновременно с окном документа и быстро переключаться между ними.

                Если некоторые библиотеки не нужны в данный момент, но вы не хотите отключать их от системы, освободите место на экране, минимизируя окна этих библиотек. Когда они вновь понадобятся, вы сможете быстро восстановить нормальное отображение окон и обратиться к библиотечным функциям.




              2. Изменение режима работы с библиотекой

          При добавлении библиотеки в Менеджер библиотек вы можете установить нужный режим, выбрав соответствующую опцию в диалоге свойств добавляемой библиотеки.

          Когда библиотека уже добавлена в Менеджер библиотек, для изменения режима ее работы можно использовать команды МенюДиалогОкно и Панель группы Режим работы контекстного меню Менеджера библиотек. Вы можете изменить режим работы как подключенной, так и неподключенной библиотеки. При этом не имеет значения, какой режим установлен для библиотеки в настоящий момент.

          Изменение режима возможно и в процессе работы с библиотекой (за исключением случая, когда работа ведется в режиме меню).

          Если библиотека работает как диалог, для изменения режима можно нажать кнопку Режим в окне диалога. После вызова команды смены режима на экране появится диалог, в котором следует включить опцию, соответствующую нужному режиму работы, а затем нажать кнопку ОК.

  2. Работа с библиотекой




    1. Функции библиотеки

Вызов функций прикладной библиотеки возможен в режимах менюдиалогаокнапанели (см. раздел

1.8.1 на стр. 6), а также с помощью кнопок пользовательской инструментальной панели (о формировании пользовательской панели см. раздел 1.7 на стр. 5).

Кнопки пользовательской панели инструментов




image Кнопка Размерная цепь/Размерный блок

image Кнопка Добавить опорные точки

image Кнопка Одиночная/массив отметок уровня image Кнопка Выровнять по опорным точкам image Кнопка Выровнять по стрелкам

image Кнопка Линия-выноска для многослойной конструкции

image Кнопка Организатор стилей

image Кнопка Ссылка на фрагмент

image Кнопка Ссылка на выносной элемент

image Кнопка Ссылка на выносной элемент в сечении

image Кнопка Маркер выносного элемента

image Кнопка Маркер изменения

image Кнопка Линия обрыва/разрыва image Кнопка Линия-выноска гребенчатая image Кнопка Линия-выноска цепная

image Кнопка Маркер уклона

image Кнопка Маркер универсальный

image Кнопка Перестроить

Кнопки и пиктограммы общего применения

Ниже представлены кнопки, которые наиболее часто применяются при создании и редактировании объектов Библиотеки СПДС-обозначений. К ним отнесены также кнопки и пиктограммы, присутствующие во многих диалогах и выполняющие одинаковые функции. Рекомендуется запомнить эти кнопки, поскольку далее в тексте их рисунки не приводятся.

  • Кнопка Прервать команду Панели специального управления системы КОМПАС-ГРАФИК. Предназначена для завершения выполнения текущей операции.




    image Кнопка Прервать команду

  • Кнопка Перестроить. Запускает функцию перестроения символов, созданных средствами

    Библиотеки СПДС-обозначений. Функция применяется:

    • При изменении масштаба текущего вида.

    • Для символа Ссылка на выносной элемент — для обновления ассоциативной связи между графикой прототипа, использованной для построения выносного элемента, и графикой собственно выносного элемента (при внесении изменений в графику прототипа).




      image Кнопка Перестроить

  • Кнопка Параметры в диалоговых окнах с характеристиками символов библиотеки. Предназначена для вызова диалога, уточняющего дополнительные параметры отрисовки соответствующего символа.

    image Кнопка Параметры

  • Пиктограмма Слой размещения. Данной пиктограммой помечен одноименный список в диалогах. Список позволяет выбрать слой размещения для соответствующего символа библиотеки. Список доступен только при работе библиотеки совместно с Организатором проекта (см. раздел 2.15 на стр. 63).




    image Пиктограмма Слой размещения




      1. Отметка уровня

        Инструмент отметки уровня позволяет производить нанесение отметок с автоматическим определением их значений относительно нулевой отметки. По умолчанию в пространстве листа за нулевую принимается отметка уровня в точке, совпадающей с началом локальной системы координат текущего вида.

        В качестве точки с нулевой отметкой может быть также определена любая точка чертежа. При указании точки базового уровня (установке первого символа отметки уровня), в поле Измеренное (измеренного значения отметки), вы имеете возможность ввести любое значение отметки, относительно которого будет производиться дальнейший их отсчет в рамках одного цикла редактирования (до нажатия на кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК). Инструмент позволяет выполнять переопределение точки базового уровня с автоматическим пересчетом значений выделенных отметок, а также использование фиксированных, назначаемых пользователем, значений отметок уровня.

        Для простановки отметки уровня запустите команду Одиночная/массив отметок уровня в меню библиотеки, или нажмите одноименную кнопку на пользовательской инструментальной панели. Откроется диалог Одиночная/массив отметок уровня (см. ниже). Он предназначен для определения свойств отметок уровня.




        1. Диалог Одиночная/массив отметок уровня

          Диалог Одиночная/массив отметок уровня (Рис. 2 -7) предназначен для определения свойств отметок уровня. Отрисовка символов производится в соответствии с требованиями п. 5.12 ГОСТ 21.101-97

          «СПДС. Основные требования к проектной и рабочей документации». Диалог запускается одноименной командой библиотеки или одноименной кнопкой на пользовательской панели инструментов.

          image Кнопка Одиночная/массив отметок уровня

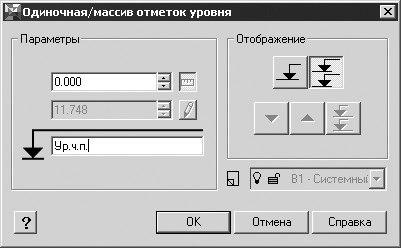

          Рис. 2-7. Диалог Одиночная/массив отметок уровня




          Опции диалога

  • Группа Параметры

    • Поле ввода и кнопка-переключатель Измеренное

      Поле отображает измеренное значение отметки уровня.




      image Кнопка Измеренное

      Измеренное значение отметки уровня отображается на ее обозначении при активации одноименного переключателя.

    • Поле ввода и кнопка-переключатель Назначенное

      Поле отображает назначенное пользователем значение отметки уровня.

      image Кнопка Назначенное

      Назначенное значение отметки уровня отображается на ее обозначении при активации одноименного переключателя. При редактировании обозначения отметки уровня, вы можете отобразить на ней как измеренное, так и назначенное значение.

    • Поле ввода ссылки на уровень, относительно которого производится отсчет

      Поле расположено под обозначением отметки уровня. При двойном щелчке левой кнопкой мыши по полю появляется список возможных значений отметок. Настройка списка производится в разделе 37 файла пользовательских настроек КОМПАС-ГРАФИК graphic.pmn. По умолчанию в списке присутствуют следующие значения:

      • Уровень чистого пола — Ур.ч.п.;

      • Уровень земли — Ур.з.;

      • Уровень головки рельса — Ур.г.р.

  • Группа Отображение

    • Кнопки Одиночная отметка уровня и Массив отметок уровня позволяют переключаться между формированием одиночной отметки уровня и массивом отметок. По умолчанию включен режим формирования массива отметок уровня — это означает, что все отметки будут выровнены по одной линии. Чтобы расположить отметки произвольно, нужно, поставив первую отметку, переключиться в режим Одиночная отметка уровня.

      image Кнопка Одиночная отметка уровня

      image Кнопка Массив отметок уровня

    • Активация кнопки-переключателя Ориентация отметки уровня возможна при редактировании обозначения отметки уровня и позволяет установить ориентацию обозначения отметки стрелкой-указателем вниз или вверх (в соответствии с обозначением на кнопке).

      image Кнопка Ориентация отметки уровня

      image Кнопка Ориентация отметки уровня

    • Активация кнопки-переключателя Сменить точку базового уровня возможна при редактировании обозначения отметки уровня и позволяет произвести автоматический пересчет значений относительно значения текущей отметки для выделенных обозначений отметок уровня.

      image Кнопка Сменить точку базового уровня

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта (см. раздел

    2.15 на стр. 63).

    Список позволяет выбрать слой размещения для символов отметки уровня. При размещении объектов производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Кнопка Параметры

    Активация кнопки позволяет вызвать диалог Символ Отметки уровня (см. раздел 2.2.2) для определения параметров отрисовки обозначения отметки.

    После завершения ввода значений и выбора опций нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Символ Отметки уровня

          Диалог Символ Отметки уровня (Рис. 2 -8) вызывается нажатием на кнопку Параметры диалога Одиночная/массив отметок уровня и предназначен для определения дополнительных параметров отрисовки символа обозначения отметки уровня (основные параметры отрисовки определяются настройками параметров новых документов или текущего листа КОМПАС-ГРАФИК).





          Рис. 2-8. Диалог Символ Отметки уровня

          Опции диалога

  • Кнопка Шрифт…

    Кнопка Шрифт… предназначена для вызова диалога Параметры шрифта. В этом диалоге настраиваются параметры текста, отображающего значение отметки и поверхность, относительно которой производится отсчет отметок (см. раздел 2.14 на стр. 62).

  • Группа Параметры символа

    Поля ввода позволяют задать размеры символа отметки уровня. Эскиз с обозначением размеров символа представлен в левой части диалога.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Общие принципы простановки и редактирования

    Инструмент отметки уровня позволяет:

  • Выполнить простановку одной или нескольких отметок уровня таким образом, что вы можете самостоятельно позиционировать на чертеже точку вставки символа отметки уровня. Режим простановки одиночных отметок уровня активируется кнопкой-переключателем Одиночная отметка уровня диалога Одиночная/массив отметок уровня.




    image Кнопка Одиночная отметка уровня

  • Выполнить простановку массива отметок уровня. При этом производится автоматическое выравнивание символов отметки уровня по точке вставки. Режим простановки массива отметок уровня используется по умолчанию, а также может быть активирован кнопкой-переключателем Массив отметок уровня диалога Одиночная/массив отметок уровня.

    image Кнопка Массив отметок уровня

    При этом отсчет значений отметок производится либо от точки начала координат текущего вида, либо от значения, введенного пользователем при указании точки базового уровня (простановки первой отметки в одном цикле редактирования). Значение отметки в точке базового уровня вводится в поле Измеренное диалога Одиночная/массив отметок уровня.

    Вставка символа

    Во время вставки символа отметки уровня на экране отображается его фантом, позволяющий визуально контролировать процесс вставки.

    Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

    Для редактирования параметров символа отметки уровня нужно выполнить двойной щелчок по нему левой кнопкой мыши, вызывающий появление диалога Одиночная/массив отметок уровня. Такое редактирование позволяет назначит отличное от измеренного значение отметки уровня в точке, изменить направление стрелки символа, «заморозить» значение отметки, а также активировать функцию пересчета значений отметок относительно новой точки базового уровня.

    Кроме того, изменить геометрическую ориентацию символа отметки уровня в пространстве чертежа, можно с помощью одной из двух характерных точек, активизирующихся при одиночном щелчке левой кнопкой мыши по нему:

    1. Точка, совпадающая с опорной точкой символа отметки уровня, позволяет выполнять перемещение символа отметки уровня. При перемещении символа за характерную точку производится автоматический пересчет значений отметки. Перемещение возможно при неактивированной функции Фиксировать отметки уровня для редактируемого символа.

    2. Точка, совпадающая с точкой вставки символа отметки уровня, позволяет изменять величину

      «вылета» символа отметки, а также направление стрелки-указателя.

      Дополнительные функции редактирования группы символов отметок уровня

  • Изменение точки базового уровня и пересчет относительно этой точки значений отметок для выделенной группы символов отметок уровня.

    Для выполнения редактирования необходимо выполнить следующие действия:

      1. Выделить на чертеже символ отметки уровня, который будет принят за базовый.

      2. Вызвать двойным щелчком левой кнопки мыши по символу появление диалога Одиночная/массив отметок уровня и активировать в нем кнопку-переключатель Сменить точку базового уровня.

        image Кнопка Сменить точку базового уровня

      3. В открывшемся поле ввода Измеренное ввести новое значение отметки, которое будет использовано как база для пересчета.

      4. Закрыть диалог Одиночная/массив отметок уровня нажатием на кнопку ОК.

      5. Произвести выделение секущей рамкой группы символов отметок уровня на чертеже, для которых значение отметки должно быть пересчитано. При этом допускается произвести выделение нескольких групп.

      6. Пересчет отметок осуществляется после нажатия кнопки Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

  • Выравнивание группы символов отметок уровня по опорным точкам.

    Функция активируется выбором команды Выровнять по опорным точкам в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

    image Кнопка Выровнять по опорным точкам

    Для выполнения действия редактирования по активации функции необходимо:

    1. Щелчком левой кнопки мыши указать на тот символ отметки уровня, по положению опорной точки которого будет производиться выравнивание.

    2. Секущей рамкой выполнить выделение одного или нескольких интервалов с тем, чтобы выделить все символы отметок уровня, которые должны быть отредактированы.

    3. Запустить функцию на выполнение нажатием кнопки Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

  • Выравнивание группы символов отметок уровня по стрелкам.

    Функция активируется выбором команды Выровнять по стрелкам в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

    image Кнопка Выровнять по стрелкам

    Для выполнения действия редактирования по активации функции необходимо:

    1. Щелчком левой кнопки мыши указать на тот символ отметки уровня, по положению стрелки которого будет производиться выравнивание.

    2. Секущей рамкой выполнить выделение одного или нескольких интервалов с тем, чтобы выделить все символы отметок уровня, которые должны быть отредактированы.

    3. Запустить функцию на выполнение нажатием на кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

    При изменении масштаба текущего вида пересчет символов отметок уровня для их корректного отображения производится выбором команды Перестроить в меню библиотеки или нажатием одноименной кнопки пользовательской инструментальной панели.




      1. Линия-выноска для многослойной конструкции

        Формирование описания многослойной конструкции строится на основе использования ссылок на конструкционные и отделочные материалы, используемые в Базе данных материалов (файл material.kdb, расположенный в папке Библиотеки СПДС-обозначений). Созданные описания многослойных конструкций сохраняются в Библиотеке стилей многослойных конструкций, где они классифицированы по типу конструктива, и могут быть использованы в любом проекте.

        Для построения линии-выноски для многослойной конструкции запустите команду Линия-выноска для МСК (многослойной конструкции) в меню библиотеки, или нажмите одноименную кнопку на пользовательской инструментальной панели. Откроется диалог Линия-выноска для многослойной конструкции (см. далее), в котором необходимо ввести параметры создаваемой линии-выноски.





        Кнопка Линия-выноска для МСК




        1. Диалог Линия-выноска для многослойной конструкции

          Диалог Линия-выноска для многослойной конструкции (Рис. 2 -9) предназначен для определения свойств надписи к многослойным конструкциям. Формирование надписи производится в соответствии с требованиями п. 5.14 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».





          Рис. 2-9. Диалог Линия-выноска для многослойной конструкции




          Опции диалога

  • Группа Стили

    • Список Источник данных

      Позволяет выбрать в качестве источника данных одну из библиотек конструктивов.

    • Список Конструктив

      Редактируемый список, позволяющий упорядочить стили многослойных конструкций внутри библиотеки и доступ к ним. В качестве примера списка конструктивов может быть предложен такой:

      • Стены фундаментов;

      • Стены с кирпичной кладкой;

      • Стены с кирпичной кладкой утепленные;

      • Стены из сборного ж/б;

      • Стены и перегородки каркасные;

      • Перегородки;

        

        В общем случае удобная структура стилей конструктивов прорабатывается пользователем непосредственно на рабочем месте.

        Для редактирования списка конструктивов используется диалог Создать/Изменить (см. раздел 2.3.3), вызов которого осуществляется одноименной кнопкой.




        image Кнопка Создать/Изменить

    • Список стилей многослойных конструкций, созданных в библиотеке применительно к выбранному конструктиву, позволяет осуществить выбор стиля для отображения ссылок на конструкционные и отделочные материалы, используемые в многослойной конструкции.

      Послойная структура, описываемая стилем, отображается в нижней части диалога.

  • Для создания и редактирования стилей используется диалог Стиль многослойной конструкции (см. раздел 2.3.2), обращение к которому осуществляется с помощью кнопок Создать…, Изменить….

    • Кнопка Создать…

      Создание нового стиля многослойной конструкции.

    • Кнопка Изменить…

      Изменение существующего стиля многослойной конструкции (название стиля, количество и характеристики слоев).

    • Кнопка Удалить

      Удаление существующего стиль многослойной конструкции.

  • Организатор…

    Вызов Организатора стилей (см. раздел 2.3.4 на стр. 20), предназначенного для создания выборки стилей многослойных конструкций из файла стилей в файл проекта (для сокращения имеющегося в работе списка стилей).

  • Группа Отображение

    • Активация опции Произвольно позволяет осуществить произвольное (под любым углом) расположение линии-выноски.

      image Кнопка Произвольно

    • Активация опции К горизонтальному элементу конструкций позволяет выполнить размещение вертикальной линии-выноски.




      image Кнопка К горизонтальному элементу конструкций

    • Активация опции К вертикальному элементу конструкций позволяет выполнить размещение горизонтальной линии-выноски.

      image Кнопка К вертикальному элементу конструкций

    • Активация опции Нормально к элементу конструкций позволяет выполнить размещение линии-выноски перпендикулярно объекту Элемент ограждающих конструкций Библиотеки отрисовки планов зданий и сооружений или отрезку, дуге, окружности, эллипсу (в случае, если многослойная конструкция отрисована в КОМПАС-ГРАФИК «в линию», или импортирована из другой CAD-системы (AllPlan FTArchiCADAutoCAD и т.п.).

      image Кнопка Нормально к элементу конструкций

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для символа линии-выноски к многослойной конструкции. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

    Настройка параметров отрисовки символа линии-выноски к многослойной конструкции производится при определении свойств объекта КОМПАС-ГРАФИК Обозначение позиции.




        1. Диалог Стиль многослойной конструкции

          Диалог Стиль многослойной конструкции (Рис. 2 -10) вызывается выбором любой из команд

          Создать… или Изменить… диалога Линия-выноска для многослойной конструкции.

          Диалог позволяет осуществить набор слоев в «пакет», определяемый как многослойная конструкция.





          Рис. 2-10. Диалог Стиль многослойной конструкции




          Опции диалога

  • Стиль

    Окно ввода, предназначенное для определения имени создаваемого или редактируемого стиля многослойной конструкции.

    Если установлен флажок Добавить в файл стилей, созданный «пакет» будет сохранен в файле

    SPDS.arch. Это позволяет осуществлять передачу созданных стилей из одного проекта в другой.

  • Группа

    Список групп материалов.

    В Библиотеке стилей при поставке материалы структурированы следующим образом:

    • Элементы покрытий,

    • Стальные настилы,

    • Теплоизоляция,

    • Пароизоляция,

    • Гидроизоляция,

    • Засыпки и обмазки,

    • Бетоны и растворы,

    • Другие.

      Вы можете дополнить список своими категориями материалов или создать новый список- классификатор. Для редактирования списка групп материалов используется диалог Создать/Изменить, вызов которого осуществляется одноименной кнопкой.

      image Кнопка Создать/Изменить

  • Материал

    Редактируемая таблица, позволяющая набрать многослойную конструкцию. Элементы списка выбираются из списка материалов. Одновременно с этим, можно дополнять список новыми материалами.

    Редактирование списка производится с помощью кнопок:




    image Кнопка Добавить строку

    Создает новую пустую строку для определения характеристики слоя многослойной конструкции: типа материала, толщины слоя материала.

    image Кнопка Удалить строку

    Удаляет текущую строку в списке слоев многослойной конструкции.




    image Кнопка Переместить вверх

    Перемещает на один слой вверх текущий (выделенный подсветкой) слой многослойной конструкции.




    image Кнопка Переместить вниз

    Перемещает на один слой вниз текущий слой многослойной конструкции.

    Заполнение ссылкой на материал нового созданного слоя многослойной конструкции может производиться тремя способами:

    • Путем прямого вызова ссылки на материал из базы данных материалов;

    • Путем вызова ссылки на материал из базы данных материалов и редактирования этой ссылки для создания описания нового материала в базе данных на основе имеющегося;

    • Путем прямого ввода ссылки на новый материал, отсутствующий в базе данных, и сохранения ее в базе данных;

      Для получения ссылки на материал из базы данных материалов, необходимо после создания строки выполнить одиночный щелчок левой кнопкой мыши в правой части строки, при этом открывается маркер, управляющий списком, и разворачивается список материалов, ссылки на которые содержатся в текущей группе материалов. Если маркер, управляющий списком, не отображается, список пуст. Обращение к спискам возможно как из поля Материал, так и из полей Толщина и Единицы измерения, причем в поле Толщина список появляется только в том случае, если ранее была произведена выборка материала слоя и в базе данных имеется ряд значений (не менее двух), характеризующих типичные толщины слоя выбранного материала.

      Для изменения описаний материалов в базе данных служит строка редактирования с полем Материал, расположенная над таблицей. Слева от поля находится кнопка Отменить. Она доступна только при выполнении редактирования непосредственно в строке редактирования и позволяет произвести отмену действия редактирования записи базы данных.





      Замечание. Редактирование описания материала непосредственно в ячейке таблицы ведет к созданию новой записи в базе данных материалов на основе редактируемой.





      После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




          1. Диалог Создать/изменить

            Диалог Создать/изменить (Рис. 2 -11) вызывается нажатием на кнопку Создать/Изменить в одном из диалогов: Линия-выноска для многослойной конструкции (при редактировании списка конструктивов), или Стиль многослойной конструкции (при редактировании списка групп конструкционных и отделочных материалов).




            image Кнопка Создать/Изменить








            Рис. 2-11. Диалог Создать/изменить




            Опции диалога

            Диалог включает в себя список Конструктив. Редактирование списка производится с помощью кнопок:

            image Кнопка Добавить строку

            Создает новую пустую строку.




            image Кнопка Удалить строку

            Удаляет текущий (выделенный подсветкой) элемент списка.




            image Кнопка Переместить вверх

            Перемещает на одну строку вверх текущий элемент списка.




            image Кнопка Переместить вниз

            Перемещает на одну строку вниз текущий элемент списка.

            После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




          2. Диалог Организатор стилей

            Организатор стилей — инструмент, позволяющий работать с библиотекой стилей многослойных конструкций. Созданные стили хранятся в файле стилей многослойных конструкций SPDSmsk.arch.

            Диалог Организатор стилей (Рис. 2 -12) вызывается выбором команды Организатор стилей (многослойной конструкции) в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

            image Кнопка Организатор стилей








            Рис. 2-12 Диалог Организатор стилей




            Кроме того, диалог Организатор стилей может быть вызван нажатием на кнопку Организатор… в диалоге Линия-выноска для многослойной конструкции.

            Диалог состоит из двух панелей:

  • Левой, служащей для отображения стилей многослойных конструкций, используемых в текущем документе.

  • Правой, служащей для отображения стилей многослойных конструкций, хранящихся в Библиотеке стилей.

    Опции диалога

  • Конструктив

    Список-фильтр, позволяющий отобразить в окнах диалога стили, характеризующие только выбранную группу конструкций, либо все стили многослойных конструкций, входящие в документ или Библиотеку стилей (опция Все).

    Текущий конструктив может быть удален из файла стилей с помощью кнопки Удалить конструктив. Библиотека не позволяет удалить одновременно все группы конструкций. При установке в списке Конструктив опции Все кнопка Удалить конструктив недоступна.

    image Кнопка Удалить конструктив

  • Копировать

    Копировать текущий (выделенный подсветкой) стиль из файла документа в Библиотеку стилей

    или наоборот, в зависимости от того, в левом или правом окне произведено выделение имени стиля.

  • Удалить

    Удалить текущий (выделенный подсветкой) стиль в файле документа или Библиотеке стилей.

  • Переименовать…

    Переименовать текущий (выделенный подсветкой) стиль в файле документа или Библиотеке стилей. Активация кнопки вызывает появление диалога Переименовать.

    После внесения изменений и определения желаемого набора стилей в файле проекта, нажмите кнопку

    ОК.

        1. Общие принципы простановки и редактирования

          Инструмент линии-выноски для многослойной конструкции позволяет выполнить простановку символа линии-выноски для многослойной конструкции без использования автоматизации. При этом многослойная конструкция может быть отрисована разными способами:

  • С использованием объектов КОМПАС-ГРАФИК — Элемент ограждающих конструкций

    Библиотеки отрисовки планов зданий и сооружений.

  • Средствами базовой графики КОМПАС-ГРАФИК (отрезок, дуга, сплайн, штриховка и т.п.). В этом случае чертеж может быть выполнен как в КОМПАС-ГРАФИК, так и импортирован из внешней CAD-системы с использованием встроенного конвертера чтения файлов форматов dx и dwg. В качестве источника могут быть использованы CAD-системы AllPlan FTArchiCADAutoCAD и др. Характерные стили многослойных конструкций могут быть сохранены для последующего использования в файле стилей многослойных конструкций.

    Вставка символа

    Во время вставки символа Линии-выноски для многослойной конструкции на экране отображается его фантом, позволяющий визуально контролировать процесс вставки.

    Для ввода ссылок на материалы для линии-выноски используется Библиотека стилей материалов.

    Для редактирования доступны только те символы Линии-выноски для многослойной конструкции, для которых в текущем документе определен стиль. Если в документе для линии-выноски стиль не определен, при ее выделении символ отмечен одной (не двумя, как для полностью определенного символа) характерной точкой; при помещении курсора мыши на характерную точку, отображается сообщение «Стиль не найден».

    Для редактирования параметров символа Линии-выноски для многослойной конструкции нужно выполнить двойной щелчок по нему левой кнопкой мыши, вызывающий появление диалога Линия- выноска для многослойной конструкции (Рис. 2 -9).

    Кроме того, изменить геометрию символа линии-выноски для многослойной конструкции, можно с помощью одной из двух характерных точек, активизирующихся при одиночном щелчке левой кнопкой мыши по нему. Функции, определенные характерным точкам, зависят от способа построения линии- выноски, определяемом одной из четырех кнопок-переключателей в диалоге Линия-выноска для многослойной конструкцииПроизвольноК горизонтальному элементу конструкцииК вертикальному элементу конструкцииНормально к элементу конструкции.

  • Произвольно

          1. (точка, лежащая на конце стрелки-указателя) — позволяет изменять величину «вылета» символа линии-выноски, а также направление стрелки-указателя;

          2. (точка, лежащая у основания полок линии-выноски) — позволяет изменять величину «вылета» символа линии-выноски.

  • К горизонтальному элементу конструкций

    1. (точка, лежащая на конце стрелки-указателя) — позволяет изменять величину «вылета» символа линии-выноски, а также точку вставки символа;

    2. (точка, лежащая у основания полок линии-выноски) — позволяет изменять величину «вылета» символа отметки, а также направление полок (влево/вправо).

  • К вертикальному элементу конструкций

    1. (точка, лежащая на конце стрелки-указателя) — позволяет изменять величину «вылета» символа линии-выноски, а также точку вставки символа;

    2. (точка, лежащая у основания полок линии-выноски) — позволяет изменять величину «вылета» символа отметки, а также направление полок (вверх/вниз).

  • Кнопка Нормально к элементу конструкций

    1. (точка, лежащая на конце стрелки-указателя) — позволяет изменить точку вставки символа;

    2. (точка, лежащая у основания полок линии-выноски) — позволяет изменять величину «вылета» символа отметки.

      1. Линия-выноска цепная




        1. Диалог Линия-выноска цепная

          Диалог вызывается выбором команды Линия-выноска цепная в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.




          image Кнопка Линия-выноска цепная





          Рис. 2-13. Диалог Линия-выноска цепная




          Опции диалога

  • Кнопка Законцовка

    Кнопка Законцовка позволяет изменять вид законцовки на линии-выноске: стрелка или точка. Для изменения необходимо нажать и отпустить кнопку — рядом появится список видов законцовок. Выберите необходимый вид щелчком левой кнопки мыши, при этом рисунок на кнопке Законцовка изменится в соответствии с выбранным видом.




    image Кнопка Законцовка в режиме Стрелка

    image Кнопка Законцовка в режиме Точка

  • Кнопка-переключатель Отображение

    Активация функции позволяет после указания опорного контура расположить стрелку-указатель линии-выноски перпендикулярно ему. Инструментом обрабатываются следующие объекты КОМПАС-ГРАФИК: отрезок, окружность, эллипс, а также стена Библиотеки отрисовки планов зданий и сооружений.

    image Кнопка Нормально к элементу конструкций

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта

    Список позволяет выбрать слой размещения для Линии-выноски цепной, при этом производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Общие принципы простановки и редактирования

          Простановка линии-выноски осуществляется с помощью функции Линия-выноска цепная библиотеки.




          image Кнопка Линия-выноска цепная

          Возможны два способа построения линии-выноски:

  • С ориентацией стрелок-указателей линии-выноски под произвольным углом

    Для выполнения построения требуется щелчком левой кнопки мыши указать точку вставки полки линии-выноски, а затем в произвольном порядке объекты, на которые будет указывать линия- выноска. Направление стрелок указателей определяется направлением на первый указываемый объект.

    Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

  • С ориентацией стрелок-указателей линии-выноски по нормали к опорному объекту

    Для выполнения построения требуется щелчком левой кнопки мыши указать опорный объект (щелчок выполняется по объекту или в непосредственной близости от него), точку вставки полки линии-выноски, а затем в произвольном порядке второй и последующий объекты, на которые будет указывать линия-выноска.

    В качестве опорного объекта могут выступать Элементы ограждающих конструкций (Стены), построенные с помощью Библиотеки отрисовки планов зданий и сооружений, а также отрезки КОМПАС-ГРАФИК. Если опорный объект не обнаружен, производится построение линии-выноски с ориентацией стрелок-указателей под произвольным углом.

    Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

    Для редактирования Линии-выноски цепной нужно выполнить двойной щелчок по ней левой кнопкой мыши, вызывающий появление диалога Линия-выноска цепная. Диалог позволяет изменить тексты, отображаемые над и под полкой, а также вид законцовок.

    Изменение геометрии линии-выноски возможно также с помощью характерных точек, отображающихся после ее выделения. Существует три типа точек (на Рис. 2 -14 нумерация точек соответствует их типу):

    1. определяет положение (выше или ниже линии-выноски) и величину вылета полки линии-выноски;

    2. ориентацию (влево-вверх-вправо-вниз) полки линии-выноски;

    3. при перемещении вдоль стрелки-указателя изменяет ее длину.





    Рис. 2-14. Характерные точки линии-выноски цепной




      1. Линия-выноска гребенчатая




        1. Диалог Линия-выноска гребенчатая

          Диалог Линия-выноска гребенчатая (Рис. 2 -15) вызывается выбором одноименной команды в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.




          image Кнопка Линия-выноска гребенчатая








          Рис. 2-15. Диалог Линия-выноска гребенчатая




          Опции диалога

  • Кнопка Законцовка

    Активация кнопки позволяет установить вид законцовок на линии-выноске. Возможные виды законцовок и соответствующие рисунки на кнопках приведены ниже.

    image Кнопка Законцовка в режиме Стрелка

    image Кнопка Законцовка в режиме Точка

    image Кнопка Законцовка в режиме Без стрелки

  • Отображение

    • Группа переключателей, определяющих вид линии-выноски:

      image Кнопка Текст на полке

      image Кнопка Текст без полки

    • Группа переключателей, определяющих способ построения линии-выноски:




      image Кнопка Горизонтально image Кнопка Вертикально image Кнопка Произвольно

      image Кнопка Параллельно элементу конструкций

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта

    Список позволяет выбрать слой размещения для Линии-выноски цепной, при этом производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ линии-выноски гребенчатой для определения параметров отрисовки символа (см. раздел 2.5.2).

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Диалог Символ линии-выноски гребенчатой

          Диалог Символ линии-выноски гребенчатой (Рис. 2 -16) вызывается нажатием на кнопку Параметры диалога Линия-выноска гребенчатая и предназначен для определения дополнительных параметров отрисовки символа.





          Рис. 2-16. Диалог Символ линии-выноски гребенчатой




          Опции диалога.

          Поле ввода Размер А позволяет задать значение угла раскрытия линии-выноски. Значение угла может лежать в диапазоне 20—160 градусов. Заданное значение будет использоваться по умолчанию.

          После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        2. Общие принципы простановки и редактирования

    Линия-выноска гребенчатая (Рис. 2 -17) предназначена для маркировки на чертежах однотипных регулярно повторяющихся элементов, например, колонн, стропил и т.п., имеющих одну марку:





    Рис. 2-17. Применение линии-выноски гребенчатой




    Простановка линии-выноски осуществляется с помощью функции Линия-выноска гребенчатая

    библиотеки.




    image Кнопка Линия-выноска гребенчатая

    Возможны четыре способа построения линии-выноски:

  • С горизонтальным расположением прямой, собирающей стрелки-указатели линии-выноски, для чего используется функция Горизонтально диалога Линия-выноска гребенчатая.

    Для выполнения построения требуется указать точку, через которую будет проходить прямая, собирающая стрелки-указатели линии-выноски, а затем в произвольном порядке щелчком левой кнопки мыши объекты, на которые будет указывать линия-выноска.

    Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

  • С вертикальным расположением прямой, собирающей стрелки-указатели линии-выноски, для чего используется функция Вертикально диалога Линия-выноска гребенчатая.

    Действия при построении аналогичны описанным выше.

  • С расположением прямой, собирающей стрелки-указатели линии-выноски, под произвольным углом в плоскости построения, для чего используется функция Произвольно диалога Линия- выноска гребенчатая.

    Для выполнения построения требуется указать точку, через которую будет проходить прямая, собирающая стрелки-указатели линии-выноски, затем щелчком левой кнопки мыши указать первые два элемента, на которые будет указывать линия выноска, при этом условная прямая, проведенная через эти две точки, будет определять угол наклона линии, собирающей стрелки-указатели линии- выноски. Последующие опорные точки линии-выноски указываются в произвольном порядке.

    Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

  • С расположением прямой, собирающей стрелки-указатели линии-выноски, под произвольным углом в плоскости построения, для чего используется функция Параллельно элементу конструкций диалога Линия-выноска гребенчатая.

    Для выполнения построения требуется щелчком левой кнопки мыши указать опорный объект (щелчок выполняется по объекту или в непосредственной близости от него), определяющий угол наклона прямой, собирающей стрелки-указатели гребенчатой линии-выноски, и точку, через которую будет проходить эта прямая, а затем в произвольном порядке объекты, на которые будет указывать линия-выноска.

    В качестве опорного объекта могут выступать Элементы ограждающих конструкций (Стены), построенные с помощью Библиотеки отрисовки планов зданий и сооружений, а также отрезки КОМПАС-ГРАФИК. Если опорный объект не обнаружен, производится построение

    «горизонтальной» линии-выноски.

    Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.





    ЗамечаниеОриентация полки гребенчатой линии-выноски в последнем случае определяется направлением построения опорного объекта.





    Для редактирования Линии-выноски гребенчатой нужно выполнить двойной щелчок по ней левой кнопкой мыши, вызывающий появление диалога Линия-выноска гребенчатая.

    Диалог позволяет изменить тип линии-выноски, тексты, отображаемые над и под полкой, а также вид законцовок.

    Изменение геометрии линии-выноски возможно и с помощью характерных точек, отображающихся после ее выделения (Рис. 2 -18).





    Рис. 2-18. Характерные точки линии-выноски




    Типы точек:

    1. определяет положение (слева или справа от линии-выноски) и величину вылета полки линии- выноски. В случае линии-выноски без полки (построенной с помощью функции Текст без

      полки) — смещение текста в пределах опорной прямой, собирающей стрелки-указатели линии- выноски.

    2. определяет ориентацию (влево-вверх-вправо-вниз) полки линии-выноски. У линии-выноски, построенной с помощью функции Текст без полки, такая точка отсутствует.

    3. при перемещении по нормали к опорной прямой, собирающей стрелки-указатели линии-выноски, изменяет величину вылета стрелок. При перемещении вдоль опорной прямой — изменяет угол наклона стрелки-указателя на дополняющий, например, угол величиной в 60 градусов будет преобразован в 120.

    4. при перемещении вдоль стрелки-указателя изменяет ее длину. При перемещении вдоль опорной прямой, собирающей стрелки-указатели, перемещает стрелку-указатель вдоль этой прямой.




      1. Ссылка на выносной элемент




        1. Диалог Ссылка на выносной элемент

          Диалог Ссылка на выносной элемент (Рис. 2 -19) предназначен для определения свойств ссылки на выносной элемент и выносного элемента (фрагмента, узла). Формирование надписи производится в соответствии с требованиями п. 5.19 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

          Диалог вызывается выбором команды Ссылка на выносной элемент в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.




          image Кнопка Ссылка на выносной элемент

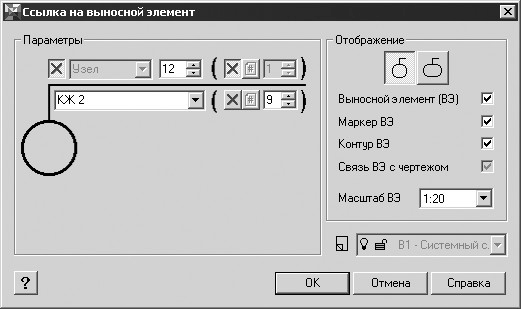

          Рис. 2-19. Диалог Ссылка на выносной элемент

          Опции диалога





          Рис. 2-20. Поля диалога Ссылка на выносной элемент




  • Марка 1

    Поле ввода (Рис. 2 -20) представляет собой редактируемый список, включающий, например, слова

    УзелФрагмент, отображаемые как компоненты марки выносного элемента (например, Узел 1).

    Настройкой библиотеки по умолчанию предусмотрено блокирование вывода в марку выносного элемента текста из этого списка — кнопка-переключатель Скрыть активирована.




    image Кнопка Скрыть

  • Марка 2

    Поле ввода номера выносного элемента. Последний введенный номер выносного элемента хранится в атрибутах файла и при вызове инструмента ссылки на выносной элемент считывается оттуда. Автоматически назначенный выносному элементу номер может быть изменен пользователем.

    Во вновь созданном документе перенумерация выносных элементов производится с 1.

  • Лист 1

    Поле ввода номера листа размещения выносного элемента (в случае помещения выносного элемента на листе, отличном от листа размещения ссылки на выносной элемент).

    При размещении выносного элемента на одном листе со ссылкой на него, указатель номера листа в обозначении выносного элемента может быть погашен активацией кнопки-переключателя Скрыть.

    Если производится редактирование «модели», которая по смыслу не является чертежом и на основе которой производится выпуск чертежной документации, активацией кнопки-переключателя Лист может быть включена функция автоопределения номера листа размещения выносного элемента. При этом отслеживается уникальность номера выносного элемента в составе проекта (комплекта чертежей, выпущенного на основе одной «модели»). Например, такую опцию удобно использовать при редактировании многоэтажного здания с использованием поэтажного разбиения документа, выполненного в Организаторе проекта — с использованием структуры Группа слоев — Подгруппа слоев.

    image Кнопка Лист

  • Текст

    Поле ввода представляет собой редактируемый список. Он может включать, например, обозначение основного комплекта рабочих чертежей (при размещении выносного элемента в составе основного комплекта, отличного от текущего), серию рабочих чертежей типовых узлов и номер выпуска (согласно ГОСТ 21.101-97).





    Замечание. Сохранение элемента в списке производится после ввода его в поле Текст и нажатия кнопки ОК. Для удаления элемента из списка его необходимо предварительно выбрать. Когда он появится в поле Текст, нужно нажать клавишу <Del>, после чего элемент исчезнет из списка.





  • Лист 2

    Элемент интерфейса полностью повторяет функционал элемента Лист 1: ГОСТ 21.101-97 допускает размещение указателя номера листа как над, так и под полкой линии-выноски ссылки на выносной элемент.

  • Группа Отображение

    • Вид контура выносного элемента

      image Кнопка Окружность

      Активация опции позволяет определять в качестве контура выносного элемента окружность.

      image Кнопка Овал

      Активация опции позволяет определять в качестве контура выносного элемента овал.

    • Выносной элемент (ВЭ)

      Переключатель, активирующий функцию создания выносного элемента наряду с символом ссылки на выносной элемент. При этом создаваемый выносной элемент имеет ассоциативную связь с объектом (чертежом, «моделью»), на основе которого он был создан.

      При создании выносного элемента обрабатываются все графические примитивы КОМПАС- ГРАФИК (отрезки, дуги, окружности, сплайны, штриховки и т.д.), а также макрообъекты, в том числе объекты Библиотеки отрисовки планов зданий и сооружений (координационные оси, колонны, элементы ограждающих конструкций и т.д.).

      Для размещения выносного элемента создается новый вид; имя создаваемого вида соответствует имени выносного элемента. Послойная организация создаваемого вида соответствует организации вида-прототипа; при этом создается дополнительный слой

      «Граница выносного элемента», куда помещается помимо контура выносного элемента, также и символ маркера выносного элемента.

      Все слои в виде выносного элемента по умолчанию имеют атрибут «фоновый» установленным в активное состояние.

    • Маркер ВЭ

      Переключатель, активирующий функцию создания маркера выносного элемента.

    • Контур ВЭ

      Переключатель, активирующий функцию создания контура выносного элемента.

    • Связь ВЭ с чертежом

      Деактивация переключателя позволяет отключить однонаправленную ассоциативную связь между графикой вида-прототипа, на основе которого создается выносной элемент, и собственно графикой выносного элемента. Выносной элемент при создании всегда связан с видом-прототипом (при простановке символа ссылки на выносной элемент переключатель Связь ВЭ с чертежом недоступен).

      Эта связь при редактировании объекта Ссылки на выносной элемент в любое время может быть отключена или восстановлена.

      При включенной связи любое перестроение объекта-прототипа передается в выносной элемент выбором команды Перестроить в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

      Состояние переключателя не влияет на состояние связи между обозначением, определяемым ссылке на выносной элемент, и маркером выносного элемента. Данная однонаправленная связь (от ссылки на выносной элемент к маркеру выносного элемента) активна всегда. При редактировании же маркера выносного элемента, автоматически созданного при создании выносного элемента в виде выносного элемента, выдается предупреждающее сообщение о необходимости контроля соответствия его маркировки маркировке ссылки на выносной элемент.

    • Масштаб ВЭ

      Список, определяющий масштаб создаваемого вида выносного элемента.

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для символа ссылки на выносной элемент. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ ссылки на выносной элемент (см. раздел 2.6.2) для определения параметров отрисовки обозначения символа.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Диалог Символ Ссылки на выносной элемент

          Диалог Символ Ссылки на выносной элемент (Рис. 2 -21) вызывается нажатием на кнопку Параметры диалога Ссылка на выносной элемент и предназначен для определения параметров отрисовки одноименного символа.





          Рис. 2-21. Диалог Символ Ссылки на выносной элемент




          Опции диалога

  • Кнопка Шрифт…

    Вызов диалога Параметры шрифта (см. раздел 2.14 на стр. 62).

  • Параметры символа

    Поля ввода позволяют задать размеры символа ссылки на выносной элемент. Обозначения размеров приведены на эскизе в левой части диалога.

  • Масштабный ряд ВЭ

    Переключатели, позволяющие определить профильный масштабный ряд, применяемый для создания выносного элемента. При этом считывание масштабного ряда для выпуска чертежной документации машиностроительного профиля производится из раздела 8, а строительного — из раздела 36 файла пользовательских настроек КОМПАС-ГРАФИК graphic.pmn.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Диалог Ссылка на выносной элемент в сечении

          Диалог Ссылка на выносной элемент в сечении (Рис. 2 -22) предназначен для определения свойств ссылки на выносной элемент в сечении. Формирование надписи производится в соответствии с требованиями п. 5.19 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

          Диалог вызывается выбором команды Ссылка на выносной элемент в сечении в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.





          Кнопка Ссылка на выносной элемент в сечении

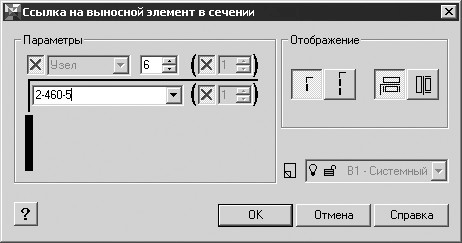

          Рис. 2-22. Диалог Ссылка на выносной элемент в сечении




          Опции диалога








          Рис. 2-23. Поля диалога Ссылка на выносной элемент в сечении




  • Группа Параметры

    • Марка 1

      Поле ввода (Рис. 2 -23) представляет собой редактируемый список, включающий, например, слова УзелФрагмент, отображаемые как компоненты марки выносного элемента (например, Узел 1).

      Настройкой библиотеки по умолчанию предусмотрено блокирование вывода в марку выносного элемента текста из этого списка — кнопка-переключатель Скрыть активирована.




      image Кнопка Скрыть

    • Марка 2

      Поле ввода номера выносного элемента — обязательной составляющей марки выносного элемента.

    • Лист 1

      Поле ввода номера листа размещения выносного элемента (в случае помещения выносного элемента на листе, отличном от листа размещения ссылки на выносной элемент).

      При размещении выносного элемента на одном листе со ссылкой на него, указатель номера листа в обозначении выносного элемента может быть погашен активацией кнопки- переключателя Скрыть.

    • Текст

      Поле ввода представляет собой редактируемый список, включающий, например, обозначение основного комплекта рабочих чертежей (при размещении выносного элемента в составе основного комплекта, отличного от текущего), серию рабочих чертежей типовых узлов и номер выпуска (согласно ГОСТ 21.101-97).

    • Лист 2

      Элемент интерфейса полностью повторяет функционал элемента Лист 1: ГОСТ 21.101-97 допускает размещение указателя номера листа как над, так и под полкой линии-выноски ссылки на выносной элемент.

  • Группа Отображение

    • Кнопки, определяющие количество секущих линий:




      image Кнопка Одиночная ссылка

      Активация опции позволяет выполнить построение ссылки на выносной элемент с одной секущей линией.

      image Кнопка Сдвоенная ссылка

      Активация опции позволяет выполнить построение ссылки на выносной элемент с двумя секущими линиями.

    • Кнопки, определяющие ориентацию марки:

      image Кнопка Марка горизонтально

      Активация опции позволяет выполнить построение ссылки на выносной элемент с маркой, ориентированной горизонтально относительно секущей линии.




      image Кнопка Марка вертикально

      Активация опции позволяет выполнить построение ссылки на выносной элемент с маркой, ориентированной вертикально относительно секущей линии.

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для символа ссылки на выносной элемент в сечении. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ ссылки на выносной элемент в сечении для определения параметров отрисовки обозначения символа.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Символ Ссылки на выносной элемент в сечении

          Диалог Символ Ссылки на выносной элемент в сечении (Рис. 2 -24) вызывается нажатием на кнопку Параметры диалога Ссылка на выносной элемент в сечении и предназначен для определения параметров отрисовки одноименного символа.








          Рис. 2-24. Диалог Символ Ссылки на выносной элемент в сечении




          Опции диалога

  • Кнопка Шрифт…

    Вызов диалога Параметры шрифта.

  • Параметры символа

    Поля ввода позволяют задать размеры символа ссылки на выносной элемент в сечении.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Общие принципы простановки и редактирования

          Инструмент ссылки на выносной элемент позволяет:

  • Выполнить простановку собственно символа ссылки на выносной элемент (на разрезе и в плане).

  • При построении символа ссылки на выносной элемент произвести одновременно генерацию выносного элемента, имеющего одностороннюю ассоциативную связь с графикой вида-прототипа, на основе которого создается выноской элемент. Эта связь при редактировании объекта Ссылки на выносной элемент в любое время может быть отключена или восстановлена. При включенной связи любое перестроение объекта-прототипа передается в выносной элемент выбором команды Перестроить в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

  • Автоматически созданный выносной элемент полностью оформлен, в том числе включает маркер выносного элемента. При редактировании ссылки на выносной элемент (изменении номера выносного элемента, листа расположения и других элементов марки), производится автоматическое согласование марки ссылки на выносной элемент и собственно маркировки выносного элемента.

    Вставка символа

    Во время вставки символа Ссылки на выносной элемент (в сечении) на экране отображается его фантом, позволяющий визуально контролировать процесс вставки, а также фантом автоматически создаваемого библиотекой выносного элемента (при использовании инструмента Ссылка на выносной элемент с активированным в диалоге свойств объекта ссылки переключателем Выносной элемент (ВЭ)).

    Для редактирования Ссылки на выносной элемент нужно выполнить двойной щелчок по символу выносного элемента на чертеже левой кнопкой мыши, вызывающий появление диалога Ссылка на выносной элемент или Ссылка на выносной элемент в сечении (в зависимости от редактируемого объекта).

    Кроме того, изменить геометрию символа ссылки на выносной элемент, можно с помощью характерных точек, активизирующихся при одиночном щелчке левой кнопкой мыши по нему. Количество характерных точек и функции, определяемые ими, зависят от типа ссылки.

  • Ссылка на выносной элемент (6 характерных точек):

          1. Четыре точки, лежащие на окружности, определяющей границу выносного элемента — позволяют изменять радиус окружности в символе ссылки на выносной элемент.

          2. Точка, лежащая в геометрическом центре окружности символа ссылки на выносной элемент — позволяет изменять точку вставки символа.

          3. Точка, лежащая на изломе полки линии-выноски символа ссылки на выносной элемент — позволяет определять положение линии-выноски.

  • Ссылка на выносной элемент в сечении (3 характерных точки):

    1. Точка, лежащая на середине секущей линии символа ссылки на выносной элемент в сечении — позволяет изменять точку вставки символа.

    2. Точка, лежащая на краю секущей линии символа ссылки на выносной элемент в сечении — позволяет выполнять вращение символа относительно точки, совпадающей с серединой секущей линии.

    3. Точка, лежащая на линии-выноске символа ссылки на выносной элемент в сечении — позволяет изменять величину «вылета» линии-выноски.

    При изменении масштаба текущего вида пересчет символов ссылки на выносной элемент производится:

  • Для всех элементов, содержащихся в файле документа — выбором команды Перестроить в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

  • Для дискретного элемента — при его редактировании за любую из характерных точек.




      1. Маркер выносного элемента




        1. Диалог Маркер выносного элемента

          Диалог Маркер выносного элемента (Рис. 2 -25) предназначен для определения свойств маркера выносного элемента. Формирование символа производится в соответствии с требованиями п. 5.19 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

          Диалог вызывается выбором команды Маркер выносного элемента в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

          image Кнопка Маркер выносного элемента





          Рис. 2-25. Диалог Маркер выносного элемента

          Опции диалога





          Рис. 2-26. Поля диалога Маркер выносного элемента




  • Марка 1

    Поле ввода (Рис. 2 -26) представляет собой редактируемый список, включающий, например, слова

    УзелФрагмент, отображаемые как компоненты марки выносного элемента (например, Узел 1).

    Настройкой библиотеки по умолчанию предусмотрено блокирование вывода в марку выносного элемента текста из этого списка — кнопка-переключатель Скрыть активирована.

    image Кнопка Скрыть

  • Марка 2

    Поле ввода номера выносного элемента — обязательной составляющей марки выносного элемента.

  • Лист

    Поле ввода номера листа размещения выносного элемента (в случае помещения выносного элемента на листе, отличном от листа размещения ссылки на выносной элемент).

    При размещении выносного элемента на одном листе со ссылкой на него, указатель номера листа в обозначении выносного элемента может быть погашен активацией кнопки-переключателя Скрыть.

    Если производится редактирование «модели», которая по смыслу не является чертежом и на основе которой производится выпуск чертежной документации, активацией кнопки-переключателя Лист может быть включена функция автоопределения номера листа размещения выносного элемента. При этом отслеживается уникальность номера выносного элемента в составе проекта (комплекта чертежей, выпущенного на основе одной «модели»).

    image Кнопка Лист

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для маркера выносного элемента. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ маркера выносного элемента для определения параметров отрисовки символа.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Символ Маркера выносного элемента

          Диалог Символ Маркера выносного элемента (Рис. 2 -27) вызывается нажатием на кнопку Параметры диалога Маркер выносного элемента и предназначен для определения параметров отрисовки одноименного символа.








          Рис. 2-27. Диалог Символ Маркера выносного элемента




          Опции диалога

  • Кнопка Шрифт…

    Вызов диалога Параметры шрифта.

  • Параметры символа

    Поля ввода позволяют задать размеры символа маркера выносного элемента. Обозначения размеров приведены на эскизе в левой части диалога.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




      1. Маркер изменений




        1. Диалог Маркер изменений

          Диалог Маркер изменений (Рис. 2 -28) предназначен для определения свойств маркера изменения. Формирование символа производится в соответствии с требованиями п. 7.5.6—7.5.11 ГОСТ 21.101-97

          «СПДС. Основные требования к проектной и рабочей документации».

          Диалог вызывается выбором команды Маркер изменений в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

          image Кнопка Маркер изменений

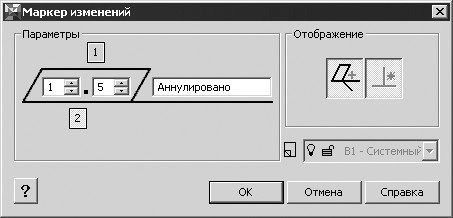

          Рис. 2-28. Диалог Маркер изменений

          Опции диалога





          Рис. 2-29. Поля диалога Маркер изменений




  • Поля № изменения

    Поля, предназначенные для ввода номера изменения.

  • Вид изменения (примечание)

    Поле ввода, позволяющее как осуществлять доступ к списку, помещенному в файл пользовательских настроек КОМПАС-ГРАФИК graphic.pmn (раздел 38), так и ввод вида изменения с клавиатуры. Обращение к файлу пользовательских настроек выполняется при двойном щелчке в окне ввода левой кнопкой мыши.

  • Вид отрисовки маркера

    Кнопки-переключатели и позволяют выполнять отрисовку линии-выноски Маркера изменений с привязкой к верхней или нижней стороне параллелограмма с номером изменения.

    image Кнопки-переключатели и 2

  • Кнопка Несколько выносных линий

    Позволяет выполнить простановку одного Маркера изменений к нескольким фрагментам чертежа, относящимся к одному изменению. При этом первая (по построению) линия-выноска маркера имеет фиксированный угол (сонаправлена с одной из сторон параллелограмма с номером изменения, ее положение определяет привязку остальных линий-выносок к одной из вершин параллелограмма.

    image Кнопка Несколько выносных линий

  • Кнопка Фиксировать угол

    Опция активна по умолчанию и позволяет выполнять отрисовку маркера изменений с линией- выноской, сонаправленной с одной из сторон параллелограмма с номером изменения. В противном случае линия-выноска может иметь произвольный угол наклона.

    image Кнопка Фиксировать угол

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для маркера изменений. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ маркера изменений для определения параметров отрисовки символа.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Символ Маркера изменений

          Диалог Символ Маркера изменений (Рис. 2 -30) вызывается нажатием на кнопку Параметры диалога

          Маркер изменений и предназначен для определения параметров отрисовки одноименного символа.





          Рис. 2-30. Диалог Символ Маркера изменений




          Опции диалога

  • Группа Параметры текста

    • Номер. Шрифт…

      Вызов диалога Параметры шрифта (см. раздел 2.14 на стр. 62), позволяющего установить параметры шрифта для отрисовки номера изменения внутри параллелограмма символа маркера.

    • Примечание. Шрифт…

      Вызов диалога Параметры шрифта, позволяющего установить параметры шрифта для отрисовки вида изменения (примечания) над полкой линии-выноски маркера.

  • Группа Параметры символа

    Поля ввода позволяют задать размеры символа маркера изменений.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




      1. Маркер уклона

        Маркер уклона используется для обозначения уклонов элементов конструкций (кровель, пандусов и т.п.) на планах и разрезах, уклонов трубопроводов систем водоснабжения, канализации и т.п.; на аксонометрических схемах, обозначения уклонов на планах, продольных и поперечных профилях при проектировании автомобильных дорог и железнодорожных путей.




        1. Диалог Маркер уклона

          Диалог Маркер уклона предназначен для определения свойств маркера уклона. Маркер выполнен в соответствии с требованиями п. 5.13 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации», а также учитывает требования ГОСТ 21.501-93 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей», ГОСТ 21.601-79* «СПДС. Водопровод и канализация. Рабочие чертежи», ГОСТ 21.602-79* «СПДС. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи», ГОСТ 21.1701-97 «СПДС. Правила выполнения рабочей документации автомобильных дорог» и ГОСТ 21.1702-96 «СПДС. Правила выполнения рабочей документации железнодорожных путей».

          Диалог Маркер уклона (Рис. 2 -31) вызывается выбором команды Маркер уклона в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.




          image Кнопка Маркер уклона





          Рис. 2-31. Диалог Маркер уклона




          Опции диалога





          Рис. 2-32. Опции диалога Маркер уклона

  • Группа Параметры

    • Литера-марка уклона

      Окно ввода (Рис. 2 -32), позволяющее ввести буквенное обозначение уклона, применяемое при маркировке элементов трубопроводов на аксонометрических схемах.

      Буквенное обозначение может быть погашено активацией кнопки-переключателя Скрыть.

    • Величина уклона

      Размерность величины уклона определяется одной из четырех кнопок-переключателей:

    • Отношение высоты и длины

    • Десятичное отношение

    • Процентное отношение

    • Промилле

      Реализованы две возможности ввода значения уклона:

      • Прямым вводом с клавиатуры в окно ввода — кнопка Измерить отжата.

      • Путем считывания величины уклона из чертежа (только при простановке Маркера уклона на разрезах, продольных и поперечных профилях) — кнопка Измерить утоплена.




        image Кнопка Измерить

        В зависимости от выбранного вида представления (как отношение длины и высоты, процентное отношение и т.п.) и величины уклона осуществляется автоматический пересчет его значения.

        Если при вводе значения уклона была допущена ошибка: введено нулевое значение уклона, при задании уклона, как отношения высоты и длины, дробь в числителе содержит число, отличное от 1, величина уклона на маркере не отображается.

        Если для обозначения уклона используется только Литера-марка (оформление аксонометрических схем), либо, например, уклоны показываются только с помощью символа

        «стрелка», значение в окне ввода может быть скрыто без удаления активацией кнопки- переключателя Скрыть.

    • Длина участка с заданным уклоном

      Окно ввода, используемое только при оформлении чертежей автомобильных дорог и железнодорожных путей. Предназначено для определения длины участка заданного уклона. Длина участка задается в метрах.

      Значение длины участка может быть погашено активацией кнопки-переключателя Скрыть.

  • Группа Отображение

    • Группа переключателей, определяющих размещение Маркера:




      image Кнопка На планах и схемах

      image Кнопка На разрезах, профилях и схемах

    • Группа переключателей, определяющих вид Маркера уклона, проставляемого на разрезах, профилях и аксонометрических схемах (задающих направление уклона). Вид кнопки определяется состоянием переключателя Показывать символ уклона.




      imageimage Кнопка Уклон влевоподъем дороги

      imageimage Кнопка Уклон вправоспуск дороги

    • Группа кнопок-переключателей, позволяющих задать опорную геометрию для простановки Маркера уклона:




      image Кнопка Параллельно элементу конструкций

      Используется преимущественно для маркировки участков трубопроводов на аксонометрических схемах, простановки уклонов на планах дорог, поперечных и продольных профилях дорог.

      image Кнопка Нормально к элементу конструкций

      Используется преимущественно для маркировки участков кровли и т.п. элементов на планах.

    • Группа переключателей, позволяющих задать вид представления величины уклона:




      image Кнопка Отношение высоты и длины

      image Кнопка Десятичное отношение








      Кнопка Процентное отношение





      Кнопка Промилле

    • Показывать символ уклона

      Переключатель, осуществляющий подмену символа уклона на знаки «+» и «-», определяющие подъем или спуск дороги.

    • Показывать символ промилле

      Переключатель, управляющий отображением символа промилле рядом с величиной уклона.

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для Маркера уклона. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ маркера уклона (см. раздел 2.9.2) для определения параметров отрисовки символа.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Диалог Символ маркера уклона

          Диалог Символ маркера уклона (Рис. 2 -32) вызывается нажатием на кнопку Параметры диалога

          Маркер уклона и предназначен для определения параметров его отрисовки.

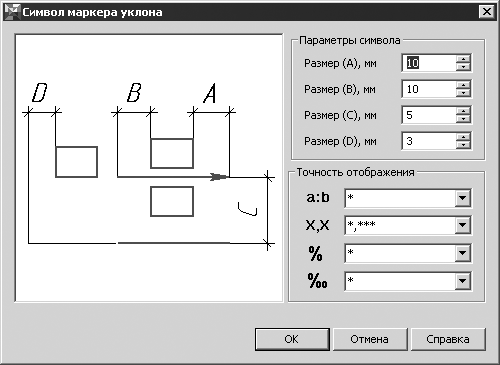

          Рис. 2-33. Диалог Символ маркера уклона




          Опции диалога.

  • Группа Параметры символа

    Поля ввода позволяют задать размеры символа.

    Параметры Маркера, используемого для обозначения уклонов на планах и аксонометрических схемах:

    • Размер А — вылет стрелки-указателя Маркера в направлении уклона, мм.

    • Размер В — вылет стрелки-указателя Маркера в направлении, противоположном направлению уклона. мм.

    • Размер С — расстояние от Маркера до опорной прямой, параллельно которой производится его установка, мм.

      Параметры Маркера, используемого для обозначения уклонов на разрезах, продольных и поперечных профилях и аксонометрических схемах:

    • Размер D — вылет прямой, на которой производится установка Маркера, в случае необходимости его размещения за пределами образмериваемого элемента конструкций и являющейся продолжением опорной прямой, мм.

    • Размер С — расстояние от Маркера до опорной прямой, параллельно которой производится его установка, мм.

  • Группа Точность отображения

    Группа опций, устанавливающих точность отображения величины уклона при ее представлении в различных числовых форматах, представленных пиктограммами:




    image Пиктограмма Отношение высоты и длины

    image Пиктограмма Десятичное отношение image Пиктограмма Процентное отношение image Пиктограмма Промилле

    Изменение точности отображения производится выбором нужного вида маски из списка для соответствующего формата. Например, чтобы представить величину уклона в процентном отношении с точностью до сотых долей, необходимо из списка с пиктограммой Процентное отношение выбрать маску «*.**».

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Общие принципы простановки и редактирования

          Простановка маркера уклона осуществляется с помощью функции Маркер уклона библиотеки.




          image Кнопка Маркер уклона

          1. Простановка Маркера уклона на планах и схемах

            Данный режим включается кнопкой На планах и схемах.




            image Кнопка На планах и схемах

            Возможны два способа простановки:

  • С использованием опорных элементов, например, параллельно элементу трубопровода на аксонометрической схеме, или перпендикулярно линии свеса кровли. При этом в качестве опорного элемента рассматривается объект «Отрезок» КОМПАС-ГРАФИК.

    1. В диалоге Маркер уклона активировать одну из функций:




      image Кнопка Параллельно элементу конструкций

      image Кнопка Нормально к элементу конструкций





      Замечание. Кнопка Нормально к элементу конструкций доступна только при простановке Маркера на планах





    2. Указать опорный элемент. Для этого нужно выполнить щелчок левой кнопкой мыши по опорному отрезку или в непосредственной близости от него. При этом в области построения отображается фантом маркера

    3. Перемещая курсор мыши и связанный с ним фантом маркера относительно опорного отрезка, определить с какой стороны от отрезка должен быть размещен маркер, а также его точку вставки. Точка вставки маркера фиксируется щелчком левой кнопки мыши.

    4. Перемещая курсор мыши вдоль маркера, определить направление уклона.

  • Без использования опорных элементов, направление маркера задается произвольно.

    Действия по вставке Маркера аналогичны описанным выше, при этом не важно какая из функций определения опорной геометрии активирована (Параллельно элементу конструкций или Нормально к элементу конструкций). Если при указании опорного элемента щелчок левой кнопкой мыши не был выполнен по отрезку или в непосредственной близости от него, указанная точка воспринимается как первая точка, определяющая направление линии уклона. Второй щелчок левой кнопкой мыши завершает определение направления линии уклона и по его выполнении в области редактирования отображается фантом маркера. Все дальнейшие действия по вставке аналогичны описанным выше.

          1. Простановка Маркера уклона на разрезах, профилях и схемах

    Данный режим включается кнопкой На разрезах, профилях и схемах.




    image Кнопка На разрезах, профилях и схемах

    Возможны два способа простановки:

  • С использованием опорных элементов, например, параллельно элементу трубопровода на аксонометрической схеме. При этом в качестве опорного элемента рассматривается объект

    «Отрезок» КОМПАС-ГРАФИК. При задании опорного элемента возможно использование только функции параллельности:




    image Кнопка Параллельно элементу конструкций

    Для простановки с использованием опорных элементов необходимо:

    1. Указать опорный элемент. Для этого выполнить щелчок левой кнопкой мыши по опорному отрезку, или в непосредственной близости от него. После указания опорного элемента в области построения отображается фантом маркера.

      При задании опорного элемента возможно заимствовать не только его направление, но и угол, что позволяет считывать его непосредственно из графических элементов при обработке разрезов и профилей. Это определяется состоянием кнопки-переключателя Измерить.

      • Если кнопка Измерить не активирована, ввод значения уклона производится вручную в окно ввода Величина уклона.




        image Кнопка Измерить не активирована

      • Кнопка Измерить активирована, считывание значения уклона производится автоматически из опорного отрезка.




        image Кнопка Измерить активирована

    2. Перемещая курсор мыши и связанный с ним фантом маркера относительно опорного отрезка, определить его точку вставки. Точка вставки маркера фиксируется щелчком левой кнопки мыши. При указании точки вставки за пределами опорного отрезка, простановка Маркера уклона производится на линии-выноске, являющейся продолжением опорного отрезка.

    Вставка Маркера, в отличие от маркера со стрелкой, возможна только выше опорного отрезка.





    Примечание: для установки Маркера уклона на линии-выноске достаточно выделить его, при этом на нем отображается одна характерная точка, после чего выполнить его редактирование с помощью этой точки.












    Рис. 2-34. Характерная точка Маркера уклона




    Для редактирования Маркера уклона нужно выполнить двойной щелчок по нему левой кнопкой мыши, вызывающий появление диалога Маркер уклона.

    Диалог позволяет изменить параметры уклона, отображаемые маркером (величина уклона, длина участка с заданным уклоном), изменить вид маркера, а также выполнить автоматическое изменение вида представления величины уклона (как отношение высоты и длины, десятичное отношение, процентное отношение, отображение величины уклона в промилле).

    Изменение точки вставки маркера, его ориентации в плоскости редактирования, внешнего вида маркера возможно с помощью характерных точек, отображающихся на маркере после его выделения.

    Для корректного отображения Маркера уклона при изменении масштаба вида, содержащего маркер, необходимо выполнить его пересчет с помощью функции Перестроить библиотеки.




      1. Маркер универсальный




        1. Диалог Маркер универсальный

          Диалог Маркер универсальный (Рис. 2 -35) предназначен для маркировки конструктивных элементов зданий, инженерного и технологического оборудования, размещаемого на планах зданий и т.п.

          Диалог вызывается выбором команды Маркер универсальный в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.




          image Кнопка Маркер универсальный

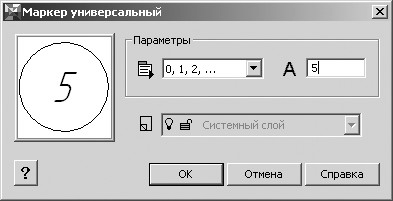

          Рис. 2-35. Диалог Маркер универсальный




          Опции диалога

  • Группа Параметры




    image Пиктограмма Списки

    С пиктограммой связан список, содержащий следующие ряды:

     Цифры (0, 1, 2, …),

    • Буквы русского алфавита (А, Б, В, …),

    • Буквы латинского алфавита (A, B, C, …).

      Имеется возможность использования для маркировки произвольных символьных наборов, вводимых в окно Начать с элемента списка, что обеспечивается установкой стиля маркировки Пользовательский.

      При множественной установке маркеров и использовании для маркировки элементов стандартных рядов, производится автоматическое приращение элементов ряда. При использовании ряда, содержащего буквы русского алфавита, из него исключаются следующие символы: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь.




      image Пиктограмма Начать с элемента списка

      С пиктограммой связано окно ввода, позволяющее ввести первый символ ряда, либо задать произвольный символьный набор при использовании стиля маркировки Пользовательский.

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта

    Список позволяет выбрать слой размещения для Маркера универсального, при этом производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Кнопка Параметры

    Активация кнопки Параметры позволяет вызвать диалог Символ маркера универсального для определения параметров его отрисовки (см. раздел 2.10.2).

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Символ маркера универсального

          Диалог Символ маркера универсального (Рис. 2 -36) вызывается нажатием на кнопку Параметры диалога Маркер универсальный и предназначен для определения дополнительных параметров отрисовки символа маркера.





          Рис. 2-36. Диалог Символ маркера универсального




          Опции диалога.

  • Кнопка Шрифт…

    Вызов диалога Параметры шрифта, позволяющего настроить параметры текста марки.

  • Использовать сужение

    Активация переключателя позволяет за счет изменения сужения текста марки вписать его внутрь контура маркера.

  • Группа Параметры символа

    • Количество вершин

      Окно ввода, определяющее форму контура маркера. Допускается использование контуров типа окружность (количество вершин — 0 или 1,2), треугольника (количество вершин — 3) и т.п. Максимальное количество вершин контура маркера — 48.

      При задании количества вершин, равного 4, становится доступна кнопка-переключатель Ромбовидный. По умолчанию кнопка активирована — включен режим отрисовки контура в виде ромба, на кнопке располагается изображение ромба. При отключении кнопки ее внешний вид меняется — появляется изображение квадрата. В этом режиме контур будет отрисован в виде квадрата.

      image — Кнопка Ромбовидный в режиме отрисовки ромба image — Кнопка Ромбовидный в режиме отрисовки квадрата

    • Поля ввода Размер АРазмер В позволяют задать размеры маркера.

      После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

          1. Общие принципы простановки и редактирования

      Во время вставки символа Маркера универсального на экране отображается его фантом, позволяющий визуально контролировать процесс вставки.

      Для завершения построения используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

      Для редактирования Маркера универсального нужно выполнить двойной щелчок по нему левой кнопкой мыши, вызывающий появление диалога Маркер универсальный.

      Изменение точки вставки маркера возможно с помощью характерной точки, отображающейся в центре маркера при его выделении.

      Для корректного отображения Маркера универсального при изменении масштаба вида, содержащего маркер, необходимо выполнить его пересчет с помощью функции Перестроить библиотеки.




        1. Линия обрыва




          1. Диалог Линия обрыва

            Диалог Линия обрыва (Рис. 2 -37) предназначен для определения свойств прямолинейной линии обрыва, криволинейной линии обрыва, линии цилиндрического обрыва. Формирование символов производится в соответствии с требованиями ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

            Объект Линия обрыва применяется при создании фрагментов чертежа и выносных элементов средствами настоящей библиотеки.

            Диалог вызывается выбором команды Линия обрыва в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

            image Кнопка Линия обрыва





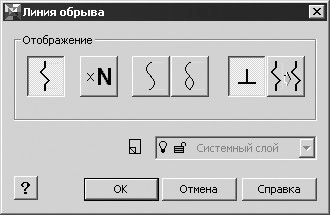

            Рис. 2-37. Диалог Линия обрыва




            Опции диалога

  • Прямолинейная линия обрыва




    image Кнопка Прямолинейная линия обрыва

    Позволяет построить линию обрыва как таковую, либо выполнить построение линии обрыва с очисткой чертежа от графических объектов, располагающихся за ней (при неактивированной кнопке Отображать область удаления). Возможно построение линии обрыва как с одним изломом, так и с повторяющимися изломами (при активированной кнопке Изломы с фиксированным шагом).

    Линия обрыва может быть ориентирована произвольно к элементам конструкций или построена нормально к ним (обрабатываются такие объекты, как стены, построенные с помощью Библиотеки отрисовки планов зданий и сооружений, а также отрезки, дуги и окружности).

  • Изломы

    Линия разрыва может включать один или несколько изломов, построенных с фиксированным шагом, и быть ориентирована произвольно или нормально к элементам конструкций.

    image Кнопка Изломы с фиксированным шагом image Кнопка Криволинейная линия обрыва image Кнопка Линия цилиндрического обрыва image Кнопка Нормально к элементу конструкции image Кнопка Отображать область удаления

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта.

    Список позволяет выбрать слой размещения для линии обрыва. При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ линии обрыва (см. раздел 2.11.2) для определения параметров его отрисовки.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Символ Линии обрыва/разрыва

          Диалог Символ Линии обрыв/ разрыва (Рис. 2 -38) вызывается нажатием на кнопку Параметры

          диалога Линия обрыва и предназначен для определения параметров отрисовки одноименного символа.





          Рис. 2-38. Диалог Символ Линии обрыва/разрыва




          Опции диалога

  • Параметры символа. Поля ввода позволяют задать геометрию линии обрыва, отличную от значения по умолчанию.

  • Если введенные параметры требуется использовать не только для текущей линии обрыва, но и для линий, отстраиваемых впоследствии, активируйте переключатель Использовать по умолчанию.

    Указанная геометрия излома на прямолинейной линии обрыва применяется в случае, если расстояние между опорными точками, задающими положение линии обрыва при построении, больше или равно значению параметра «В», в противном случае производится автоматическое масштабирование излома. Если при редактировании линии обрыва за характерные точки производится обратное увеличение расстояния между опорными точками линии, производится автоматический возврат геометрии излома к тем значениям, которые были установлены пользователем в начале редактирования. При этом активируется переключатель Автоопределение размеров. Его отключение в диалоге Символ линии обрыва/разрыва приводит к фиксации параметров излома и невозможности автоматического возврата их значений к тем значениям, которые были заданы пользователем при первичной простановке символа.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




      1. Ссылка на фрагмент




        1. Диалог Ссылка на фрагмент

          Диалог Ссылка на фрагмент предназначен для определения свойств фрагмента чертежа, а также элементов оформления фрагмента. Оформление ссылки на чертеже производится в соответствии с

          требованиями п. 5.20 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

          Диалог (Рис. 2 -39) вызывается выбором команды Ссылка на фрагмент в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.




          image Кнопка Ссылка на фрагмент





          Рис. 2-39. Диалог Ссылка на фрагмент




          Опции диалога





          Рис. 2-40. Опции диалога Ссылка на фрагмент

  • Группа Параметры

    • Линия обрыва

      Элемент интерфейса (Рис. 2 -40), включающий четыре кнопки:




      image Кнопка Линия обрыва слева

      image Кнопка Линия обрыва сверху





      Кнопка Линия обрыва справа





      Кнопка Линия обрыва снизу

      Позволяет определить сторону отрисовки Линии обрыва, ограничивающей контур фрагмента чертежа, выносимого во вновь создаваемый в ходе работы инструмента вид. По умолчанию все кнопки активированы.

    • Марка 1

      Редактируемый список, позволяющий определить название вновь создаваемого вида (например, Фрагмент).

    • Марка 2

      Окно ввода номера фрагмента чертежа. Последний введенный номер фрагмента хранится в атрибутах файла и при вызове инструмента ссылки на фрагмент считывается оттуда. Автоматически назначенный фрагменту номер может быть изменен пользователем.

      Во вновь созданном документе перенумерация выносных элементов производится с 1.

    • Текст

      Окно ввода вспомогательной текстовой информации, характеризующей, например, часть плана или фасада здания, выносимую во фрагмент (например, Фрагмент плана на отм.

      +3,300 в осях 10—15 и т.п.).

    • Лист

      В этом поле вводится номер листа размещения фрагмента чертежа (в случае помещения фрагмента чертежа на листе, отличном от листа размещения ссылки на него).

      При размещении фрагмента чертежа на одном листе со ссылкой на него, указатель номера листа в обозначении выносного элемента может быть погашен активацией кнопки- переключателя Скрыть.

      image Кнопка Скрыть

      Если производится редактирование «модели», которая по смыслу не является чертежом и на основе которой производится выпуск чертежной документации, активацией кнопки- переключателя Лист может быть включена функция автоопределения номера листа размещения фрагмента чертежа. При этом отслеживается уникальность номера фрагмента чертежа в составе проекта (комплекта чертежей, выпущенного на основе одной «модели»).

      image Кнопка Лист

  • Группа Отображение

    • Фрагмент (ФР)

      Переключатель, активирующий функцию создания фрагмента чертежа наряду с символом ссылки на фрагмент чертежа. При этом создаваемый фрагмент чертежа имеет ассоциативную связь с объектом (чертежом, «моделью»), на основе которого он был создан.

      При создании фрагмента чертежа обрабатываются все графические примитивы КОМПАС- ГРАФИК (отрезки, дуги, окружности, сплайны, штриховки и т.д.), а также макрообъекты, в том числе объекты Библиотеки отрисовки планов зданий и сооружений (координационные оси, колонны, элементы ограждающих конструкций и т.д.).

      Для размещения фрагмента чертежа создается новый вид; имя создаваемого вида соответствует номеру фрагмента. Послойная организация создаваемого вида соответствует организации вида-прототипа; при этом создается дополнительный слой Линии обрыва, куда помещается помимо линий обрыва, также и наименование фрагмента.

      Все слои в виде фрагмента чертежа по умолчанию имеют атрибут «фоновый», установленный в активное состояние.

    • Маркер ФР

      Переключатель, активирующий функцию создания маркера фрагмента чертежа в виде фрагмента.

    • Связь ФР с чертежом

      Активация переключателя позволяет включить однонаправленную ассоциативную связь между графикой вида-прототипа, на основе которого создается фрагмент чертежа, и собственно графикой фрагмента чертежа.

      Эта связь при редактировании объекта Ссылки на фрагмент в любое время может быть отключена или восстановлена.

      При включенной связи любое перестроение объекта-прототипа передается во фрагмент чертежа выбором команды Перестроить в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

    • Поворот ФР

      Переключатель, определяющий положение в пространстве чертежа элементов плана, разреза или фасада здания, вынесенных в вид фрагмента. При активированном переключателе (активен по умолчанию) производится поворот фрагмента в случае, если область выделения, ограничивающая в родительском виде область фрагмента (или фигурная скобка, имеющая тот же угол наклона), имеет угол наклона, отличный от нуля.

    • Масштаб ФР

      Список, определяющий масштаб создаваемого вида фрагмента чертежа.

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта

    Список позволяет выбрать слой размещения для Ссылки на фрагмент (в составе фигурной скобки и наименования фрагмента). При размещении символа производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Кнопка Параметры

    Активация кнопки позволяет вызвать диалог Символ ссылки на фрагмент для определения параметров отрисовки символа (см. раздел 2.11.2).

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Диалог Символ ссылки на фрагмент

          Диалог Символ ссылки на фрагмент (Рис. 2 -41) вызывается нажатием на кнопку Параметры диалога Ссылка на фрагмент и предназначен для определения параметров символов оформления ссылки в составе фигурной скобки и текста наименования фрагмента на чертеже.





          Рис. 2-41. Диалог Символ ссылки на фрагмент

          Опции диалога

  • Параметры текста. Шрифт…

    Кнопка предназначена для вызова диалога Параметры шрифта, позволяющего установить параметры шрифта для отрисовки наименования фрагмента под фигурной скобкой и марки фрагмента чертежа в виде фрагмента (см. раздел 2.14 на стр. 62).

  • Группа Параметры символа

    Поля ввода позволяют определить геометрию фигурной скобки и отступ текста наименования фрагмента от фигурной скобки (при расположении текста не на полке линии-выноски).

  • Группа Размещение текста

    • Автоматическое

      Текст наименования располагается на расстоянии «А» от фигурной скобки и центрируется относительно нее.

    • Ручное

      Текст наименования располагается на расстоянии «А» от фигурной скобки, при этом точка вставки текста указывается пользователем.

    • На полке

      Текст наименования располагается на полке линии-выноски, положение которой задается пользователем.

  • Группа Масштабный ряд ФР

    Переключатели, позволяющие определить профильный масштабный ряд, применяемый для создания фрагмента чертежа. При этом считывание масштабного ряда для выпуска чертежной документации машиностроительного профиля производится из раздела 8, а строительного — из раздела 36 файла пользовательских настроек КОМПАС-ГРАФИК graphic.pmn.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Общие принципы простановки и редактирования

    Инструмент ссылки на фрагмент позволяет:

  • Выполнить обозначение фрагмента на плане или фасаде здания в виде фигурной скобки, дополненной текстом с номером (маркой) фрагмента.

  • При построении символа ссылки на фрагмент произвести одновременно генерацию фрагмента (выносного вида прямоугольной формы), имеющего одностороннюю ассоциативную связь с графикой вида-прототипа, на основе которого создается фрагмент. Эта связь при редактировании объекта Ссылки на фрагмент в любое время может быть отключена или восстановлена. При включенной связи любое перестроение объекта-прототипа передается в выносной элемент выбором команды Перестроить в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

  • Автоматически созданный фрагмент полностью оформлен, в том числе включает название фрагмента и необходимые линии обрыва, ограничивающие фрагмент.

    Вставка символа

    Для вставки символа ссылки на фрагмент необходимо выполнить следующие действия:

    1. Щелчком левой кнопки мыши определить точки начала и конца фигурной скобки, определяющей фрагмент на чертеже. На экране появится фантом символа ссылки на фрагмент.

    2. Щелчком левой кнопки мыши указать сторону размещения текста марки фрагмента относительно скобки.

    3. Щелчком левой кнопки мыши определить диагональ прямоугольника, описывающего те элементы чертежа, которые должны быть включены в выносной вид. По завершении выделения на экране отобразится его фантом.

    4. Щелчком левой кнопки мыши указать точку вставки в чертеж выносного вида.

    Для редактирования фрагмента нужно выполнить двойной щелчок по его обозначению (фигурной скобке) левой кнопкой мыши, вызывающий появление диалога Ссылка на фрагмент.

    Кроме того, выполнить редактирование ссылки на фрагмент, можно с помощью характерных точек, активизирующихся при одиночном щелчке левой кнопкой мыши по ней. При выделении символа ссылки

    (фигурной скобки) на чертеже подсвечивается также контурная рамка, выделяющая часть плана или фасада, вынесенного во фрагмент (Рис. 2 -42).





    Рис. 2-42. Редактирование фрагмента Имеется три вида характерных точек. При этом точка, помеченная номером:

    1. изменяет длину и угол наклона символа ссылки на фрагмент (фигурной скобки и связанного с ней контура, описывающего те элементы чертежа, которые должны быть включены в выносной вид);

    2. изменяет положение марки фрагмента, позволяя перемещать ее вдоль скобки либо отображать на линии-выноске;

    3. изменяет геометрию контура выделения элементов для включения в выносной вид.

    При изменении масштаба текущего вида пересчет символов ссылки на фрагмент производится:

  • Для всех элементов, содержащихся в файле документа — выбором команды Перестроить в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

  • Для дискретного элемента — при его редактировании за любую из характерных точек.




      1. Размерные цепи и блоки




        1. Диалог Размерная цепь/Размерный блок

          Диалог Размерная цепь/Размерный блок (Рис. 2 -43) предназначен для определения свойств размерной цепи в соответствии с требованиями п. 5.11 ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации». Несколько размерных цепей, характеризующих расстояния между координационными осями и проемами, толщину стен и перегородок, другие необходимые размеры (в соответствии с п. 2.3.2. ГОСТ 21.501-93 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей»), могут образовывать размерный блок.

          Диалог вызывается выбором команды Размерная цепь/Размерный блок в меню библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

          image Кнопка Размерная цепь/Размерный блок








          Рис. 2-43. Диалог Размерная цепь/Размерный блок




          Опции диалога

  • Группа Параметры

    • Размерная цепь

      Позволяет выполнить установку одиночной размерной цепи.

    • Размерный блок

      Позволяет выполнить автоматическую (путем считывания атрибутивной информации из объектов Библиотеки отрисовки планов зданий и сооружений) простановку нескольких (до четырех) размерных цепей:

      • Привязка стен и перегородок;

      • Привязка проемов (оконных и дверных);

      • Привязка координационных осей;

      • Габаритный размер здания.

        Порядок следования размерных цепей внутри блока может быть изменен пользователем.

  • Группа Отображение

    • Кнопка Линейный цепной предназначена для включения режима простановки размеров в виде цепи: проставляются размеры, соответствующие расстояниям между точками размерной цепи.




      image Кнопка Линейный цепной

    • Кнопка Линейный с общей размерной линией предназначена для включения режима простановки размеров, вычисляющихся от общей базы.

      image Кнопка Линейный с общей размерной линией

    • Активация опции Горизонтально позволяет выполнить простановку горизонтальной размерной цепи, при этом первый щелчок мышью задает положение опорной прямой, определяющей положение размерной цепи на чертеже (для ее визуализации в процессе построения используется вспомогательная прямая), второй и последующие щелчки позволяют указать опорные точки (характерные точки, подлежащие образмериванию на чертеже). Опорные точки могут указываться в любой последовательности, а не обязательно в порядке их следования, например, слева направо.

      image Кнопка Горизонтально

    • Активация опции Вертикально позволяет выполнить простановку вертикальной размерной цепи, при этом первый щелчок задает положение опорной прямой, определяющей положение

      размерной цепи на чертеже, второй и последующие щелчки позволяют указать опорные точки. Опорные точки могут указываться в любой последовательности, а не обязательно в порядке их следования, например, снизу вверх.

      image Кнопка Вертикально

    • Активация опции Произвольно позволяет выполнить простановку наклонной размерной цепи. При этом первый щелчок определяет точку, лежащую на опорной прямой (прямой, задающей положение размерной цепи на чертеже). Второй и третий щелчки позволяют наряду с указанием опорных точек, также задать угол наклона размерной цепи. Таким образом, рекомендуется определение наклонной размерной цепи начинать с задания двух ее крайних (максимально разнесенных) точек. Последующие щелчки позволяют включить в размерную цепь остальные опорные точки, при этом порядок их указания не имеет значения.

      image Кнопка Произвольно

    • Опции Без учета отделки и Связать с объектом находятся в процессе разработки.

      image Кнопка Без учета отделки

      image Кнопка Связать с объектом

  • Список Слой размещения

    Функция доступна только при работе библиотеки совместно с Организатором проекта

    Список позволяет выбрать слой размещения для размерной цепи, при этом производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).

  • Параметры

    Активация кнопки позволяет вызвать диалог Символ размерной цепи для определения параметров его отрисовки.

  • Редактирование




    image Кнопка Редактирование

    Активация кнопки Редактирование позволяет вызвать одноименный диалог (см. раздел 2.13.3 на стр. 57), который позволяет (если это необходимо по ходу построений):

    • заменить измеренное значение размера назначенным;

    • выполнить контроль суммы размерных чисел в размерной цепи;

    • удалить опорные точки из размерной цепи (с автоматическим пересчетом размерных чисел);

    • изменить способ отрисовки отдельных звеньев размерной цепи (вид законцовок, длину выносных линий; удалить отдельные звенья из размерной цепи).

      Кнопка доступна для выбора только при редактировании размерной цепи через диалог свойств. При первичной простановке размерной цепи функция недоступна.

      После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

          1. Диалог Символ размерной цепи

            Диалог Символ размерной цепи (Рис. 2 -44) вызывается нажатием на кнопку Параметры диалога

            Размерная цепь/Размерный блок и предназначен для определения параметров ее отрисовки.








            Рис. 2-44. Диалог Символ размерной цепи




            Опции диалога

  • Группа Параметры размерной цепи

    • Кнопки Законцовка

      Характер законцовки устанавливается при помощи двух кнопок — для левого и правого конца звена цепи. Для смены типа законцовки необходимо щелкнуть левой кнопкой мыши по соответствующей кнопке — рядом с кнопкой появится список возможных типов законцовок. После выбора из списка нужного типа законцовки, этот тип будет отрисовываться по умолчанию. Внешний вид кнопок зависит от текущего типа законцовки:

      image Кнопка Изнутри image Кнопка Снаружи image Кнопка Засечка image Кнопка Точка

      image Кнопка Без стрелки

    • Размер АРазмер B

      Предоставляются две возможности определения длин выносных линий размерной цепи путем их задания:

      • явного (Размер А),

      • косвенного — величины отступа от опорной точки до конца выносной линии (Размер B).

  • Параметры размерного блока

    Размер С позволяет определить расстояние между размерными цепями в составе размерного блока.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

        1. Диалог Редактирование

          Диалог Редактирование вызывается нажатием на кнопку Редактирование диалога Размерная цепь/Размерный блок.





          Кнопка Редактирование





          Рис. 2-45. Диалог Редактирование




          Опции диалога

  • Размерная цепь

    Диалог позволяет осуществить редактирование Измеренного значения (размерного числа) в таблице. По умолчанию назначенное значение размера всегда совпадает с измеренным, при этом библиотекой обрабатывается измеренное значение размера: при редактировании размерной цепи за характерные точки (совпадающие с опорными точками), производится автоматический пересчет размерных чисел цепи. Если при визуальном контроле размерной цепи пользователь обнаруживает неточности в размерных числах, обусловленные небрежностью построений, либо характером чертежа, например, использование так называемых «типовых чертежей», он имеет возможность во втором столбце таблицы сопоставить измеренному назначенное значение размера. Ввод назначенного значения производится в ячейку таблицы по выполнении двойного щелчка левой кнопкой мыши по выбранной ячейке. Назначенное значение размера, отличное от измеренного, выделяется в таблице красным цветом и впоследствии, при редактировании размерной цепи за характерные точки (совпадающие с опорными точками), не пересчитывается.

    Для выполнения обратного перехода от назначенного к измеренному значению размерного числа, необходимо удалить назначенное значение (отображаемое красным цветом) из соответствующей ячейки второго столбца таблицы, не замещая удаленное значение вводом какого бы то ни было другого числа. При этом по выходе из режима редактирования ячейки назначенное значение будет автоматически уравнено с измеренным.

    Операции переопределения типа законцовок, удаления отдельных звеньев размерной цепи (что приводит к разделению одной размерной цепи не более чем на две), запрета отображения размерных чисел могут проводиться как над одним, так и над несколькими звеньями размерной цепи. Для задания текущего интервала звеньев размерной цепи используется второй столбец таблицы Размерная цепь, при этом можно использовать как выделение «протаскиванием», так и выделение с помощью клавиш <CTRL> и <SHIFT>. Выделенные звенья размерной цепи при> и <SHIFT>. Выделенные звенья размерной цепи при редактировании на плане «подсвечиваются» красным цветом.





    Внимание! Интервал выделения должен быть непрерывным.












    Рис. 2-46. Опции диалога Редактирование

  • Контрольная сумма

    Поля (Рис. 2 -46), производящие суммирование рядов измеренных и назначенных значений размерных чисел редактируемой размерной цепи. Предназначены для оперативного визуального контроля сходимости размерных цепей.

  • Текст 1

    Текст, отображаемый перед размерным числом текущего звена. Сопоставление с измеренным значением размера текста не приводит к изменению типа размера.

  • Текст 2

    Текст, отображаемый после размерного числа текущего звена. Сопоставление с измеренным значением размера текста не приводит к изменению типа размера.

    В текстовых полях может быть введен не только текст, дополняющий размерное число, но и, например, выражения вида 6 000 х 5 = 30 000, при погашенных размерных числах в цепи.

  • Размер 1

    Окно определения величины вылета левой выносной линии текущего звена (или нескольких звеньев) размерной цепи, либо величины отступа конца левой выносной линии от ее опорной точки (если длина выносной линии определяется по величине отступа).

  • Размер 2

    Окно определения величины вылета правой выносной линии текущего звена (или нескольких звеньев) размерной цепи, либо величины отступа конца правой выносной линии от ее опорной точки (если длина выносной линии определяется по величине отступа).





    Замечание. При редактировании величин вылета выносных линий размерной цепи для нескольких звеньев, входящих в группу выделения, в полях Размер 1 и Размер 2 отображаются значения, характеризующие длины выносных линий последнего выделенного звена группы. При изменении длины, например, левой выносной линии этого звена, имеющего слева смежные звенья, также входящие в группу выделения, для них автоматически производится изменение длины правой выносной линии, совпадающей с левой выносной линией предшествующего звена. Поскольку для последнего выделенного элемента группы его правая выносная линия не совпадает с левой выносной линией редактируемого элемента, изменение ее длины не производится и это значение отображается в поле Размер 2. По окончании редактирования все остальные правые выносные линии будут иметь длину, отличную от отображаемой в поле Размер 2. Значения длин выносных линий каждого звена размерной цепи отображаются в рассматриваемых полях при раздельном редактировании звеньев.





  • Законцовка

    Пара выпадающих кнопок, позволяющих определить характер законцовок текущего (одного или нескольких, выделенных в правом столбце таблицы Размерная цепь) звена размерной цепи.

    Внешний вид кнопок и способ смены типа законцовок аналогичны диалогу Символ размерной цепи (см. раздел 2.13.2 на стр. 56).

  • Удалить опорную точку




    image Кнопка Удалить опорную точку

    Пара кнопок, предназначенная для удаления левой или правой опорной точки текущего звена размерной цепи. Удаление производится со слиянием смежных звеньев размерной цепи и автоматическим пересчетом размерного числа.

  • Удалить звено




    image Кнопка Удалить звено

    Позволяет удалить одно или несколько текущих звеньев размерной цепи, образующих непрерывный интервал выделения.

  • Отобразить размерное число




    image image Кнопки Отобразить / скрыть размерное число

    Кнопка Скрыть размерное число позволяет погасить размерные числа для использования размерных цепей, например, при образмериванию так называемых «типовых чертежей» (альтернатива вводу назначенных значений размеров), в случае необходимости записать последовательность размеров как выражение и т.п.

    После завершения ввода нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




        1. Общие принципы простановки и редактирования

    Библиотека предназначена для простановки размерных цепей на планах зданий и сооружений. Простановка размерных цепей производится путем указания опорных точек.

    Простановка размерной цепи

    Осуществляется с помощью функции Размерная цепь/Размерный блок библиотеки. Функция вызывается одноименной командой или одноименной кнопкой пользовательской панели.




    image Кнопка Размерная цепь/Размерный блок

    Принцип простановки размерной цепи любой ориентации (горизонтальновертикальнопроизвольно) в целом одинаков: первый щелчок задает положение опорной прямой, определяющей положение размерной цепи в пространстве чертежа (для ее визуализации в процессе построения используется вспомогательная прямая), второй и последующие щелчки позволяют указать опорные точки (характерные точки, подлежащие образмериванию на чертеже). Опорные точки могут указываться в любой последовательности, а не обязательно в порядке их следования, например, слева направо. Некоторое отличие имеется при простановке размерных цепей с произвольным углом наклона: взаимное расположение первых двух опорных точек определяет угол наклона размерной цепи.

    Для завершения простановки размерной цепи используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

    Для редактирования размерной цепи нужно выполнить двойной щелчок по ней левой кнопкой мыши, вызывающий появление диалога Размерная цепь/Размерный блок. При этом открывается доступ к функции Редактирование, вызывающей одноименный диалог.

    image Кнопка Редактирование

    Возможно также редактирование размерной цепи с помощью характерных точек, которые отображаются на ней при ее выделении.

  • Изменение положения размерного числа

    При установке размерной цепи размерные числа на ней отображаются с автоматическим выравниванием относительно звеньев, ее составляющих. Если при этом происходит наложение размерных чисел, то они могут быть перемещены с помощью характерных точек, отображающихся при выделении размерной цепи. Характерная точка, управляющая положением размерного числа

    (при его перемещении производится его простановка «на полке»), расположена в середине каждого звена размерной цепи.

  • Перепривязка звеньев размерной цепи

    Производится с помощью характерных точек, связанных с опорными точками Размерной цепи. Перемещение опорных точек вызывает изменение длин связанных с ними звеньев Размерной цепи с одновременным автоматическим пересчетом размерных чисел.

  • Дополнение размерного числа текстовым примечанием

    Может быть выполнено из полей Текст 1Текст 2 диалога Редактирование. При этом дополняемое текстом размерное число должно быть сделано текущим (выделено) в правом столбце таблицы Размерная цепь.

  • Изменение размерного числа на значение, отличное от измеренного

    Может быть произведена в диалоге Редактирование. Для этого в правом столбце таблицы Размерная цепь выделите ячейку, значение в которой необходимо изменить, выполнив двойной щелчок по ней, войдите в режим редактирования ячейки и введите необходимое значение. По выходе из режима редактирования назначенное значение размерного числа в таблице отображается красным цветом.

    При редактировании размерной цепи с помощью характерных точек, связанных с опорными точками цепи, производится лишь изменение геометрии цепи без пересчета отображаемого на ней назначенного значения размера.

    Для возврата к измеренному значению необходимо удалить из соответствующей ячейки таблицы введенное ранее назначенное значение, не выполняя при этом ввода в ячейку каких-либо других значений. При этом производится автоматическое считывание значения из смежной ячейки первого столбца таблицы, тем самым осуществляется возврат к измеренному значению размера.

  • Определение типа законцовок по умолчанию, изменение типа законцовок звеньев размерной цепи

    При простановке размерной цепи тип законцовок для всех звеньев цепи устанавливается в диалоге

    Символ размерной цепи (см. раздел 2.13.2 на стр. 56).

    Изменить законцовки текущего звена или группы звеньев можно, используя функции диалога

    Редактирование (см. раздел 2.13.3 на стр. 57).

  • Удаление одного или нескольких звеньев из размерной цепи

    Действие вызывается из окна Редактирование активацией функции Удалить звено и применяется к одному или нескольким звеньям размерной цепи, выделенным в таблице Размерная цепь. При выделении нескольких звеньев они должны образовывать непрерывную область выделения.

    image Кнопка Удалить звено

  • Удаление опорных точек размерной цепи

    Производится с помощью функции Удалить опорную точку диалога Редактирование. Функция применяется к левой или правой опорным точкам выделенного звена размерной цепи. При этом производится объединение смежных звеньев размерной цепи с автоматическим пересчетом размерного числа.




    image Кнопка Удалить опорную точку

  • Включение новых опорных точек в размерную цепь

    Осуществляется с помощью функции Добавить опорные точки библиотеки.




    image Кнопка Добавить опорные точки

    Для включения новых опорных точек в размерную цепь необходимо, вызвав функцию, указать на редактируемую размерную цепь, а затем выполнить установку любого числа новых опорных точек. При этом точки могут вводиться в любой последовательности и лежать как в пределах контура размерной цепи, так и вне его.

    Для завершения образмеривания используйте кнопку Прервать команду на Панели специального управления КОМПАС-ГРАФИК.

      1. Изменение параметров шрифта

        Для изменения параметров шрифта, используемого в символах библиотеки, предназначен диалог Параметры шрифта (Рис. 2 -47). Диалог вызывается кнопкой Шрифт… из диалогов ввода характеристик символов. Параметры шрифта, введенные в данном диалоге, используются по умолчанию при отображении надписей соответствующих символов.





        Рис. 2-47 Диалог Параметры шрифта




        Опции диалога

  • Шрифт

    Список Шрифт содержит названия доступных для выбора шрифтов. Подключение к Windows новых шрифтов осуществляется в диалоге Шрифты, который запускается из Панели управления операционной системы.





    Совет. Если вы хотите, чтобы шрифт всегда совпадал с установленным шрифтом документа по умолчанию, не включайте опцию Отличается от шрифта по умолчанию и не выбирайте другое название шрифта. При настройке шрифта конкретного объекта опция Отличается от шрифта по умолчанию недоступна.





  • Высота

    Устанавливает высоту символов (в миллиметрах).

  • Сужение

    Устанавливает величину коэффициента сужения для символов.

  • Группа Написание

    • Курсив

      Задает курсивное (наклонное) начертание символов.

    • Жирный

      Задает утолщенное начертание символов.

    • Подчеркнутый

      Задает подчеркивание текста.

  • Кнопка Цвет…

    Кнопка Цвет… вызывает диалог изменения цвета символов.

  • Внешний вид текста показывается в окне просмотра, что позволяет немедленно оценить сделанные изменения.

    После завершения настройки параметров шрифта нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

      1. Назначение Организатора проекта

    Организатор проекта — свободно распространяемая прикладная библиотека КОМПАС-ГРАФИК, для функционирования которой достаточно общей лицензии на КОМПАС-ГРАФИК.

    Необходимо активировать Организатор проекта при выполнении в КОМПАС-ГРАФИК работ, связанных с проектированием объектов строительства, выполнении этих работ с использованием профильных прикладных библиотек:

  • Библиотеки отрисовки планов зданий и сооружений;

  • Библиотеки проектирования систем вентиляции;

  • Библиотеки СПДС-обозначений.

    Организатор проекта является сервисным расширением КОМПАС-ГРАФИК 6.Х, функционирует в его программной среде и ориентирован как на совместную работу с библиотеками КОМПАС-ГРАФИК, решающими задачи проектирования с использованием структуры здания, так и на независимое использование.

    Организатор проекта решает следующие задачи:

  • Объединение в едином интерфейсе функций создания, удаления и определения параметров видов и слоев, образующих пространство чертежа.

  • Объединение совокупностей слоев одного вида с предопределенными состояниями в двухуровневую иерархическую структуру (группы и подгруппы) для возможности быстрого изменения представляемой в поле редактирования графики (например, отображение конструктивных элементов, расположенных на разных отметках здания). При этом использование Организатора проекта в строительном проектировании подразумевает уравнивание понятий Группа слоев — Часть здания, сооружения (этаж, отметка, часть конструктива) и Подгруппа слоев — Часть графики, отражающей архитектурные и инженерные решения в рамках части конструктива и относящаяся к одному разделу проектирования (архитектурные решения, электроснабжение и т.п. в пределах, например, этажа или отметки).

    Пример иерархии:

    Офисное здание (Вид 1)

    План на отм. 0.000 (Группа 1) Архитектурные решения (Подгруппа 1)

    Технологическое оборудование (Подгруппа 2) Вентиляция и аспирация (Подгруппа 3)

    План на отм. 3.300 (Группа 2) Архитектурные решения (Подгруппа N))

    Технологическое оборудование (Подгруппа N)+1) Вентиляция и аспирация (Подгруппа N)+2)

    ...

    Каждый раздел иерархии представляет собой сочетание предопределенных пользователем состояний слоев (видимый/скрытый, фоновый/активный). Таким образом, при работе над проектом здания пользователю доступен набор из 256 слоев, определяемый возможностями Вида КОМПАС-ГРАФИК.

  • Назначение атрибутов Группе слоев. При этом, исходя из положения равенства понятий Группа слоев и Этаж, мы назначаем ей пару атрибутов: Отметка уровня и Высота этажа.

  • Быстрый переход от одной группы (подгруппы) слоев, определяемой установками их состояний, к другой. Переход возможен с помощью Дерева проекта, находящегося в отдельном окне в пространстве чертежа. При переходе от одного чертежа КОМПАС-ГРАФИК к другому при многооконном редактировании, в Дереве проекта отображается структура проекта, характерная для чертежа, отображаемого в активном окне.

  • Возможность быстрого определения структуры проекта путем ее копирования из ранее созданного файла. Передача структуры осуществляется через текстовый файл (*.xml).

Организатор проекта предоставляет для внешних разработчиков прикладных библиотек КОМПАС- ГРАФИК ряд внутренних функций для работы со слоями, группами и подгруппами слоев. Описание функций содержатся в справочной системе Организатора проекта.

















///////////////////////////////////
