СОДЕРЖАНИЕ

  1. ОБЩИЕ СВЕДЕНИЯ 4

    1. Назначение библиотеки 4

    2. Основной принцип работы библиотеки 4

    3. Требования к программному обеспечению 5

    4. Подключение и запуск приложения 5

    5. Отключение библиотеки 5

    6. Формирование состава пользовательской панели 6

    7. Общие сведения о прикладных библиотеках КОМПАС 7

      1. Режимы работы с библиотекой 7

        1. Работа с прикладной библиотекой в режиме меню 7

        2. Работа с прикладной библиотекой в режиме диалога 8

        3. Работа с прикладной библиотекой в режиме окна 9

        4. Работа с прикладной библиотекой в режиме панели 9

      2. Одновременная работа с несколькими библиотеками 10

      3. Изменение режима работы с библиотекой 10

      4. Отключение библиотеки 11

    8. Подготовка к работе 11

  2. ПОСТРОЕНИЕ ВОЗДУХОВОДОВ СИСТЕМЫ ВЕНТИЛЯЦИИ 11

    1. Вызов функций библиотеки 12

    2. Изменение плоскости вида 13

    3. Редактирование созданных изображений 14

    4. Изменение высоты установки элементов системы вентиляции 15

    5. Перемещение фрагментов (групп элементов) системы вентиляции 15

    6. Изменение высотной отметки этажа 16

    7. Конфигурирование библиотеки 16

      1. Вкладка Общие настройки 16

      2. Вкладка Спецификация 17

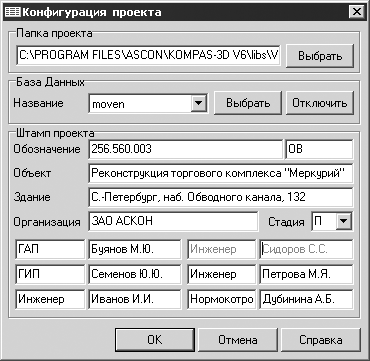

    8. Конфигурирование проекта 19

    9. Проектирование вентиляции 20

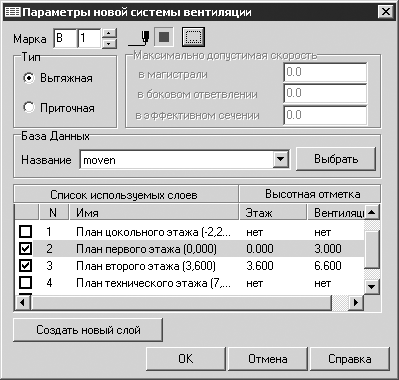

      1. Диалог Параметры новой системы вентиляции 20

      2. Диалог Атрибуты слоя 22

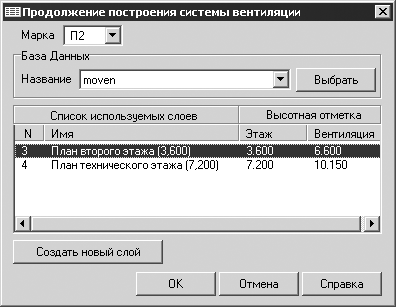

      3. Диалог Продолжение построения системы вентиляции 22

    10. Элементы систем вентиляции 23

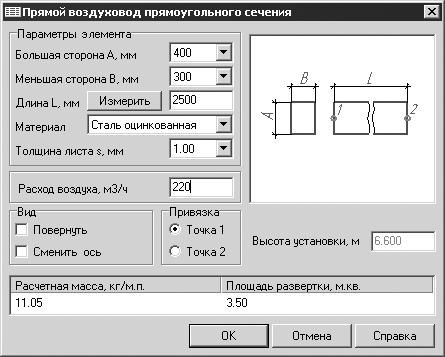

      1. Воздуховод прямоугольного сечения 24

        1. Прямой воздуховод прямоугольного сечения 24

        2. Отвод 45° прямоугольного сечения 26

        3. Отвод 90° прямоугольного сечения 28

        4. S-образный отвод (утка) прямоугольного сеченияобразный отвод (утка) прямоугольного сечения 28

        5. Врезка прямоугольного сечения 30

        6. Тройник прямоугольного сечения 31

        7. Переход с прямоугольного сечения на прямоугольное 32

        8. Переход с прямоугольного сечения на круглое 33

      2. Воздуховод круглого сечения 33

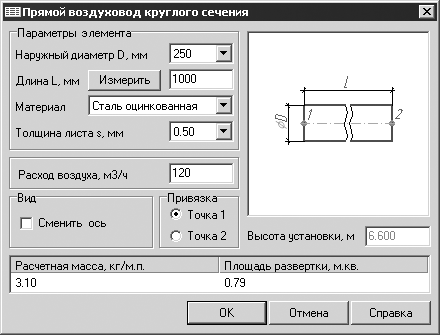

        1. Прямой воздуховод круглого сечения 33

        2. Отвод 45° круглого сечения 35

        3. Отвод 90° круглого сечения 35

        4. Врезка круглого сечения 36

        5. Тройник круглого сечения 37

        6. Переход с круглого сечения на круглое 38

      3. Клапан 38

        1. Клапан воздушный регулирующий прямоугольного сечения 39

        2. Клапан воздушный регулирующий круглого сечения 39

        3. Клапан огнезадерживающий прямоугольного сечения 40

        4. Клапан огнезадерживающий круглого сечения 44

      4. Воздухораспределитель 44

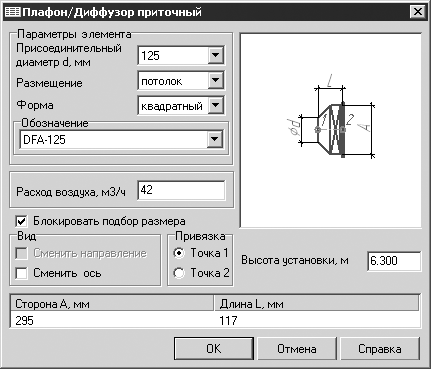

        1. Плафон/диффузор вытяжной/приточный 44

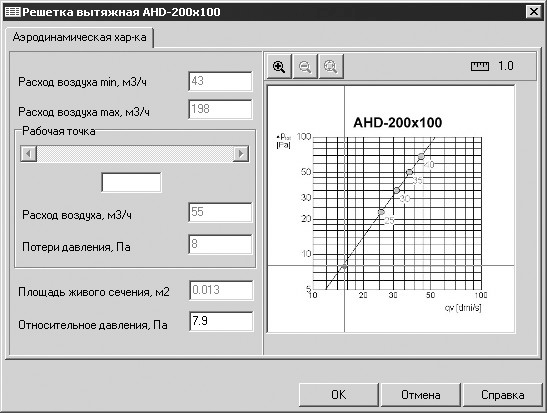

        2. Решетка вытяжная/приточная 45

        3. Расширительная камера 48

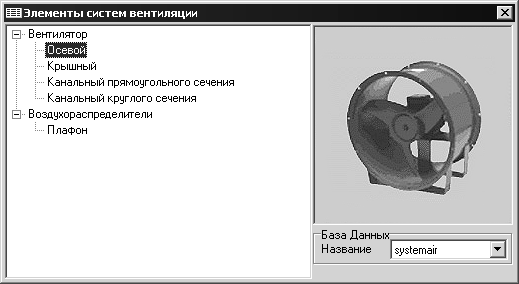

      5. Вентилятор 50

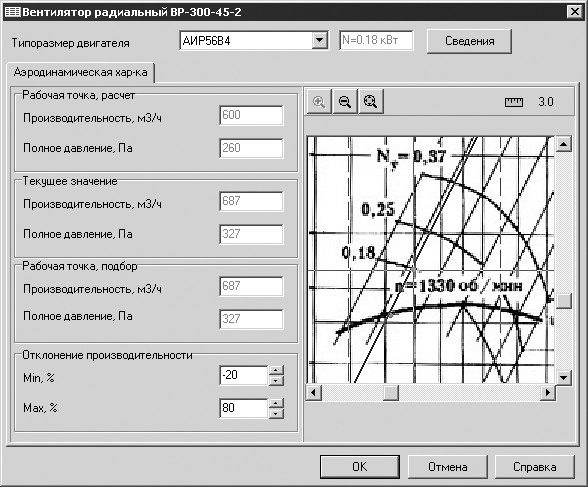

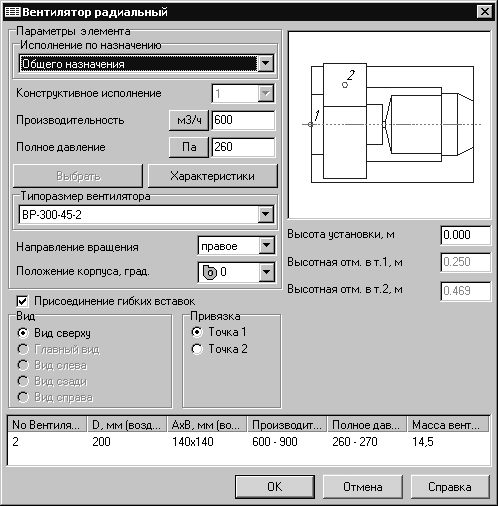

        1. Вентилятор радиальный 50

        2. Вентилятор осевой 56

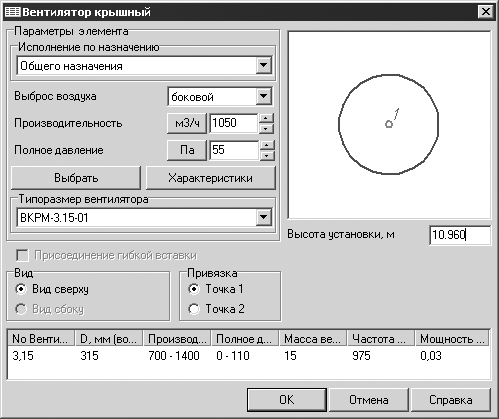

        3. Вентилятор крышный 57

        4. Вентилятор канальный круглого сечения 58

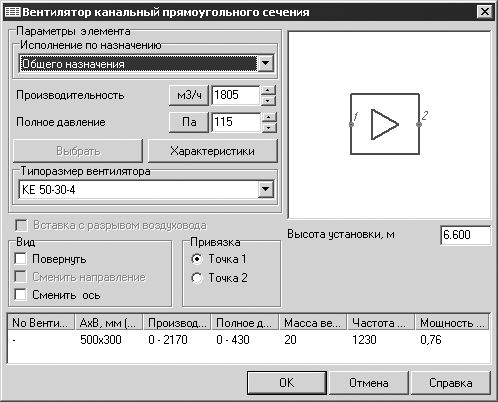

        5. Вентилятор канальный прямоугольного сечения 59

      6. Вставка гибкая 60

        1. Вставка гибкая прямоугольного сечения 60

        2. Вставка гибкая круглого сечения 62

    11. Построение поэтажных планов систем 62

      1. Вкладка Одна система 62

      2. Вкладка Выборка систем 63

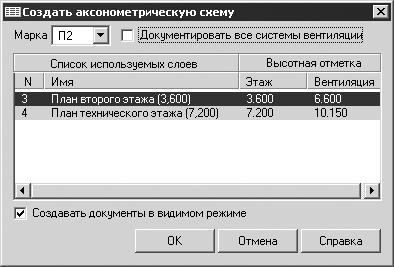

    12. Построение аксонометрических схем 64

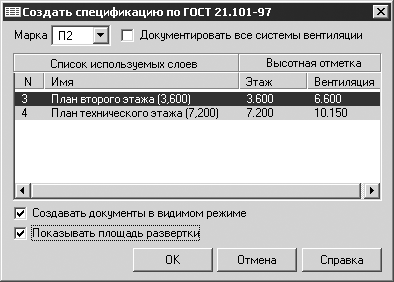

    13. Создание спецификации оборудования и материалов по ГОСТ 21.101-97 65

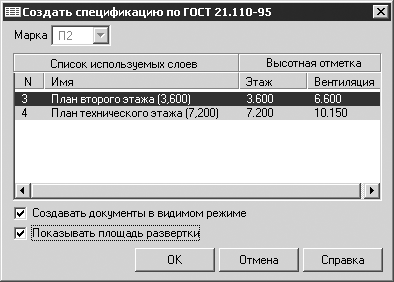

    14. Создание спецификации оборудования и материалов по ГОСТ 21.110-95 66

    15. Формирование исходных данных для составления строительных смет 67

    16. Создание чертежей разверток фасонных частей воздуховодов 70

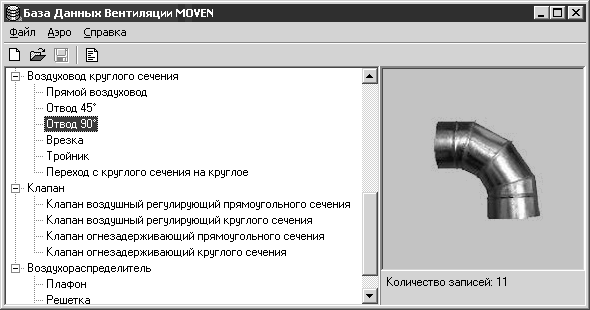

    17. Редактор Баз данных 70

      1. Основные функции и пиктографическое меню Главного окна 73

      2. Ввод численных характеристик объекта библиотеки 73

      3. Подключение файла аэродинамических характеристик объекта библиотеки 74




  1. Общие сведения




    1. Назначение библиотеки

      Библиотека проектирования систем вентиляции функционирует в программной среде КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК 6.Х и реализует требования ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79 «СПДС. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи». Кроме того, при оформлении выпускаемой проектной документации учтены требования ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97 «СПДС. Основные требования к проектной и рабочей документации».

      Прикладная библиотека решает следующие задачи:

      • Создание модели приточной/вытяжной системы вентиляции и выпуск на основе этой модели:

        • комплекта рабочей документации в составе поэтажных посистемных планов,

        • аксонометрической схемы системы,

        • спецификации оборудования и материалов на систему (по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97, форма 7) и на совокупность систем, входящих в проект /заказной спецификации/ (по ГОСТ 21.110-образный отвод (утка) прямоугольного сечения95, форма 1).

      • Выдача исходных данных для Библиотеки построения разверток следующих элементов системы:

        • тройники круглого сечения,

        • отводы круглого сечения 45/90 град.,

        • переходы с круглого на круглое сечение,

        • переходы с прямоугольного на круглое сечение.

      • Выдача структурированной информации по объемам монтажных работ для составления смет (с использованием программы-образный отвод (утка) прямоугольного сеченияпреобразователя данных из архитектурных проектов в сметы и ведения сметных расчетов WinАВеРСАВеРС.

        Полученные в автоматическом режиме изображения требуют некоторой доработки, которая может быть выполнена средствами КОМПАС-образныйотвод(утка)прямоугольногосеченияГРАФИК. Например, может понадобиться привязка воздуховодов на плане этажа к ограждающим конструкциям, корректировка полок-образный отвод (утка) прямоугольного сечениявыносок, простановка высотных отметок.




    2. Основной принцип работы библиотеки

      В ходе разработки и выпуска документации по любым внутренним инженерным сетям, в том числе и при проектировании вентиляционных систем, проектировщику приходится, как минимум, дважды вычерчивать создаваемую систему: при отрисовке плана и аксонометрической схемы.

      Основным принципом работы с Библиотекой проектирования систем вентиляции является идея построения «модели» здания и компоновки внутри этой «модели» всех систем, участвующих в формировании воздухообмена. При этом проектировщик, прокладывая трубопроводы новой системы, видит трубопроводы ранее созданных систем и ограждающие конструкции, что позволяет точно контролировать прокладку, особенно в стесненных условиях. На основании этой «модели» автоматически создаются заготовки всех чертежей и спецификаций в соответствии с ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79

      «СПДС. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи». При этом для оформления документации используется Библиотека стилей оформления графических документов Spds_gr.lyt (Spds_vc.lyt), в состав которой входят оформления для следующих документов:

      1. Состав проекта по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97;

      2. Ведомость основных комплектов рабочих чертежей по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97;

      3. Ведомость рабочих чертежей и спецификаций основного комплекта по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97;

      4. Разрешение на внесение изменений по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97;

      5. Рабочие чертежи основного комплекта по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97 (используется библиотекой — функция

        Поэтажный план);

      6. Чертежи строительных изделий по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97;

      7. Спецификация оборудования и материалов (А4) по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97 (используется библиотекой — функция Создать спецификацию по ГОСТ 21.101-97);

      8. Спецификация оборудования и материалов (А3) по ГОСТ 21.110-образный отвод (утка) прямоугольного сечения95 (используется библиотекой — функция Создать спецификацию по ГОСТ 21.110-95);

      9. Групповая спецификация по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97;

      10. Характеристика отопительно-образный отвод (утка) прямоугольного сечениявентиляционных систем по ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79;

      11. Основные показатели по чертежам ОВ по ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79;

      12. Местные отсосы от технологического оборудования по ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79; и ряд других стилей, определяемых стандартами группы СПДС.

      Все имеющиеся стили оформлений могут использоваться и в режиме ручного создания документов.

      При назначении библиотеки стилей оформления документов необходимо руководствоваться следующим:

      Spds_gr.lyt — содержит стили оформления документов, предназначенных для вывода на печать на принтере.

      Spds_vc.lyt — содержит стили оформления документов, предназначенных для вывода на печать на плоттере.

      Файлы Spds_gr.lyt и Spds_vc.lyt находятся в папке \ASCON\KOMPAS-3D V6\Sys. Подключение осуществляется в диалоге Параметры на вкладке Новые документы. Инструкцию по подключение см. в разделе Диалог выбора оформления для новых документов справочной системы КОМПАС.




    3. Требования к программному обеспечению

      Для работы приложения требуется чертежно-образный отвод (утка) прямоугольного сеченияконструкторская система КОМПАС версии не ниже 6.0. При установке КОМПАС в составе прикладных библиотек должна быть выбрана Библиотека проектирования систем вентиляции. На ключе программы должна быть лицензия на использование приложения.




    4. Подключение и запуск приложения

      Приложение реализовано в виде прикладной КОМПАС-образный отвод (утка) прямоугольного сечениябиблиотеки VenАВеРСtilationАВеРС.rtw.

      Все команды библиотеки выполняются в среде системы КОМПАС. Это значит, что для работы с библиотекой должен быть запущен КОМПАС.

      Чтобы функции библиотеки были доступны пользователю, ее требуется подключить к системе КОМПАС.

      Для подключения и запуска библиотеки выполните следующие действия.

      1. Запустите КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

      2. Вызовите из меню Сервис команду Менеджер библиотек...

      3. На экране появится окно Менеджера библиотек.

      4. В списке разделов библиотек (в верхней части окна Менеджера) выделите раздел Строительство, инженерные сети и коммуникации. При этом в списке библиотек (в нижней части окна Менеджера) появится перечень библиотек выделенного раздела.

      5. В списке библиотек выделите строку Библиотека проектирования систем вентиляции и вызовите команду Подключить контекстного меню.

        Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее названием в списке.

      6. Выбранная библиотека подключается в установленном для нее режиме: менюокнодиалог или панель. В поле рядом с названием библиотеки появляется красная «галочка» — признак того, что библиотека подключена. «Галочкой» помечается также название команды Подключить в меню Менеджера.

      7. Произведите двойной щелчок мыши на названии библиотеки в списке.

        Библиотека запустится в установленном режиме. Название библиотеки появится в разделе меню

        Библиотеки.




    5. Отключение библиотеки

      Система КОМПАС позволяет подключить и использовать в работе несколько прикладных библиотек. Однако следует помнить, что каждое подключение библиотеки приводит к уменьшению свободных

      системных ресурсов. Поэтому, если ранее подключенная прикладная библиотека больше не требуется для работы, ее рекомендуется отключить.

      Для отключения библиотеки выполните следующие действия.

      1. Вызовите из меню Сервис команду Менеджер библиотек….

      2. В окне Менеджера укажите библиотеку, которую нужно отключить, и отожмите кнопку Подключить. Из поля рядом с названием библиотеки исчезнет «галочка». Одновременно исчезнет название библиотеки из нижней части меню Сервис.




    6. Формирование состава пользовательской панели

      При частом использовании библиотеки для быстрого доступа к ее командам рекомендуется создать пользовательскую панель.

      Формирование пользовательской панели возможно только при подключенной библиотеке. Для создания пользовательской панели выполните следующие действия.

      1. Вызовите из меню Сервис команду Настройка системы….

      2. В появившемся диалоге настройки параметров системы перейдите на вкладку Панели инструментов (Рис. 1 -образный отвод (утка) прямоугольного сечения1) и нажмите кнопку Новая... Появится диалог Название панели инструментов.

      3. Введите название новой панели и нажмите кнопку Применить. На экране появится новая панель.

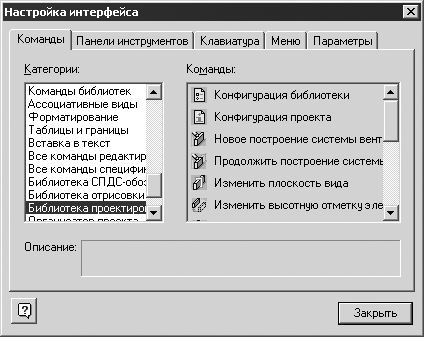

      4. Перейдите на вкладку Команды (Рис. 1 -образный отвод (утка) прямоугольного сечения2).

      5. В списке Категории выберите название библиотеки. При этом в списке Команды появятся команды данной библиотеки.

      6. Выделите нужную команду мышью. Нажав и удерживая левую кнопку мыши, перетащите значок команды на панель инструментов, где отпустите кнопку мыши. Значок команды будет скопирован на панель инструментов. Последовательно скопируйте на панель инструментов все необходимые вам команды.

      7. Закройте диалог Настройка интерфейса кнопкой Закрыть.

      8. Разместите панель инструментов на экране таким образом, чтобы работать было удобно (при приближении панели к краю экрана, она «прилипает» к нему и занимает минимум места). При использовании нескольких пользовательских панелей их можно сгруппировать. Для этого нужно завести новую панель над уже «закрепленной» у края окна. В результате панели будут сгруппированы, а над панелями появятся кнопки переключения между ними — для отображения нужной панели необходимо нажать соответствующую кнопку.





      Рис. 1-образный отвод (утка) прямоугольного сечения1. Вкладка Панели инструментов








      Рис. 1-образный отвод (утка) прямоугольного сечения2. Вкладка Команды




    7. Общие сведения о прикладных библиотеках КОМПАС




      1. Режимы работы с библиотекой

        КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК обеспечивает четыре различных режима работы с подключенной библиотекой — окнодиалогменю и панель. В каждом конкретном случае режим работы выбирается пользователем из соображений удобства. Переключение режима работы с библиотекой может быть выполнено в любой момент, даже во время выполнения какой-образный отвод (утка) прямоугольного сечениялибо библиотечной функции.

        В режиме меню структура библиотеки отображается в виде стандартного иерархического меню.

        Если установлен режим диалога, на экране находится диалоговое окно, в левой части которого отображается список команд текущей библиотеки. Команды могут быть сгруппированы по разделам. В правой части диалога отображаются слайды, облегчающие поиск нужной команды.

        Чтобы вернуться к обычной работе с системой, необходимо обязательно завершить диалог библиотеки.

        В режиме окна структура библиотеки отображается в стандартном окне Windows. Вы можете изменять размер окна библиотеки, а также сворачивать (минимизировать) его, оставляя на экране только пиктограмму. Основное преимущество режима окна состоит в том, что, в отличие от режимов меню и диалога, библиотека и основная система работают одновременно. Можно динамически переходить от основных команд системы к функциям библиотеки и наоборот.

        В режиме панели структура библиотеки представлена в нескольких окнах, собранных на единой панели. Вы можете изменять размер панели или любого окна на ней, а также сворачивать (минимизировать) панель, оставляя на экране только пиктограмму. Преимущество режима панели состоит в возможности просмотра слайдов, соответствующих командам библиотеки. Как и в режиме окна, библиотека и основная система работают одновременно.

        1. Работа с прикладной библиотекой в режиме меню

          В этом режиме структура библиотеки отображается в виде стандартного иерархического меню.

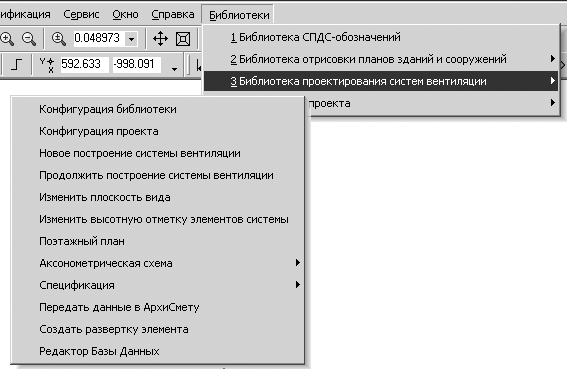

          Название библиотеки отображается в виде команды в разделе меню Библиотеки (Рис. 1 -образный отвод (утка) прямоугольного сечения3). При вызове этой команды раскрывается вложенное меню, содержащее функции библиотеки в виде команд (они могут быть сгруппированы по разделам).

          Для запуска функции на исполнение выберите из меню Библиотеки команду меню с именем нужной функции.

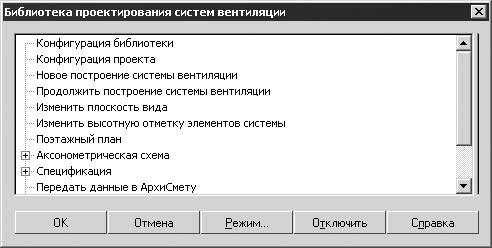

          Рис. 1-образный отвод (утка) прямоугольного сечения3. Вид библиотеки в режиме меню




        2. Работа с прикладной библиотекой в режиме диалога

          В левой части диалога (Рис. 1 -образныйотвод(утка)прямоугольногосечения4) отображается список команд текущей библиотеки, которые могут быть сгруппированы по разделам. Чтобы развернуть содержание какого-образный отвод (утка) прямоугольного сечениялибо раздела, установите курсор на значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом символе (после разворачивания раздела он отображается как минус) приведет к сворачиванию содержания раздела.

          В правой части диалога отображаются слайды, облегчающие поиск нужной команды.

          Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите кнопку ОК. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.

          Чтобы изменить режим работы с библиотекой, нажмите кнопку Режим.

          Вы можете отключить текущую библиотеку от системы, нажав кнопку Отключить.

          Для завершения диалога работы с библиотекой без запуска какой-образный отвод (утка) прямоугольного сечениялибо команды нажмите кнопку

          Отмена.





          Рис. 1-образный отвод (утка) прямоугольного сечения4. Вид библиотеки в режиме диалога

        3. Работа с прикладной библиотекой в режиме окна

          Работа с библиотекой в режиме окна ведется как со стандартным окном Windows. Вы можете изменять размер окна библиотеки, а также сворачивать (минимизировать) его, оставляя на экране только пиктограмму.

          В левой части окна (Рис. 1 -образный отвод (утка) прямоугольного сечения5) отображается список команд текущей библиотеки, которые могут быть сгруппированы по разделам. Чтобы развернуть содержание какого-образный отвод (утка) прямоугольного сечениялибо раздела, установите курсор на значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом символе (после разворачивания раздела он отображается как минус) приведет к сворачиванию содержания раздела.

          В правой части окна отображаются слайды, облегчающие поиск нужной команды.

          Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите клавишу

          <Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.

          Для закрытия окна библиотеки дважды щелкните левой кнопкой мыши на кнопке системного меню в левом верхнем углу окна.





          Рис. 1-образныйотвод(утка)прямоугольногосечения5. Вид библиотеки в режиме окна




        4. Работа с прикладной библиотекой в режиме панели

          Панель библиотеки располагается на вкладке Менеджера библиотек. В верхней части панели библиотеки (Рис. 1 -образный отвод (утка) прямоугольного сечения6) под строкой заголовка расположена строка меню. В ней отображаются названия страниц меню команд. Команды работы с библиотекой находятся в контекстном меню вкладки.

          На панели библиотеки может располагаться несколько окон. В одном из них показана структура (список разделов) библиотеки. В другом — список названий команд и набор слайдов (значков), которые соответствуют пунктам выделенного в списке раздела библиотеки. Третье окно служит для просмотра слайда, выделенного в списке команд. Вы можете изменять размер панели или любого окна на ней.

          Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите клавишу

          <Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.> или дважды щелкните левой кнопкой мыши на названии команды.








          Рис. 1-образный отвод (утка) прямоугольного сечения6. Вид библиотеки в режиме панели




              1. Одновременная работа с несколькими библиотеками

                КОМПАС-образныйотвод(утка)прямоугольногосеченияГРАФИК позволяет подключить и использовать при работе с документами до девяти прикладных библиотек одновременно. Однако следует помнить, что каждое подключение библиотеки приводит к уменьшению свободных системных ресурсов.

                Список всех подключенных библиотек отображается в виде команд в разделе меню Библиотеки. Чтобы перейти к работе с какой-образный отвод (утка) прямоугольного сечениялибо библиотекой, достаточно выбрать команду с ее названием из этого меню.

                Наиболее удобно при работе с несколькими библиотеками установить для каждой из них режим окна или панели. Тогда вы сможете видеть окна библиотек одновременно с окном документа и быстро переключаться между ними.

                Если некоторые библиотеки не нужны в данный момент, но вы не хотите отключать их от системы, освободите место на экране, минимизируя окна этих библиотек. Когда они вновь понадобятся, вы сможете быстро восстановить нормальное отображение окон и обратиться к библиотечным функциям.




              2. Изменение режима работы с библиотекой

                При добавлении библиотеки в Менеджер библиотек вы можете установить нужный режим, выбрав соответствующую опцию в диалоге свойств добавляемой библиотеки.

                Когда библиотека уже добавлена в Менеджер библиотек, для изменения режима ее работы можно использовать команды МенюДиалогОкно и Панель группы Режим работы контекстного меню Менеджера библиотек. Вы можете изменить режим работы как подключенной, так и неподключенной библиотеки. При этом не имеет значения, какой режим установлен для библиотеки в настоящий момент.

                Изменение режима возможно и в процессе работы с библиотекой (за исключением случая, когда работа ведется в режиме меню).

                Если библиотека работает как диалог, для изменения режима можно нажать кнопку Режим в окне диалога. После вызова команды смены режима на экране появится диалог, в котором следует включить опцию, соответствующую нужному режиму работы, а затем нажать кнопку ОК.

              3. Отключение библиотеки

          Система КОМПАС позволяет подключить и использовать в работе несколько прикладных библиотек. Однако следует помнить, что каждое подключение библиотеки приводит к уменьшению свободных системных ресурсов. Поэтому, если ранее подключенная прикладная библиотека больше не требуется для работы, ее рекомендуется отключить.

          Для отключения библиотеки выполните следующие действия.

          1. Вызовите из меню Сервис команду Менеджер библиотек….

          2. В окне Менеджера укажите библиотеку, которую нужно отключить, и отожмите кнопку Подключить. Из поля рядом с названием библиотеки исчезнет «галочка». Одновременно исчезнет название библиотеки из нижней части меню Сервис.




          1.8 Подготовка к работе

          Перед началом работы с библиотекой необходимо ознакомиться с основными приемами работы в КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

          Для построения «модели» здания из слоев-образныйотвод(утка)прямоугольногосеченияэтажей рекомендуется использовать КОМПАС-образныйотвод(утка)прямоугольногосечениялист чертежа (стандартное расширение файла *.cdw), так как в нем, в отличие от фрагмента, могут быть созданы масштабируемые виды.

          На основе «модели» библиотекой будет сформирован комплект рабочей документации: поэтажный план, аксонометрическая схема и спецификация оборудования и материалов. Так как сама «модель» не входит в этот комплект, для ее создания удобнее использовать стиль оформления листа без определения имени (замыкает список стилей). Чтобы назначить стиль оформления листа, вызовите из меню Настройка команду Параметры текущего листа... В появившемся диалоге раскройте раздел Параметры листа, а в нем — пункт Оформление. Из списка в правой части диалога выберите оформление Без внутренней рамки.

          Создайте в листе новый вид. Для этого воспользуйтесь командой Создать вид... из меню Компоновка. В появившемся диалоге настройте параметры вида. Задайте точку привязки вида.

          В созданном виде сформируйте «модель» проектируемого здания, создавая слои-образный отвод (утка) прямоугольного сеченияэтажи. Например,

          «План 1 этажа», «План 2 этажа» и т.д.

          На созданных слоях разместите планы соответствующих этажей. Планы могут быть сформированы средствами КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК, вставлены в виде растровых объектов, а также импортированы из AllPlan FT, AutoCAD, Ar>.Можнотакжедваждыщелкнутьлевойкнопкоймышинаназваниикоманды.chiCAD или другой CAD-образныйотвод(утка)прямоугольногосечениясистемы, позволяющей экспортировать данные в форматах DXF или DWG.





          Замечание. Все элементы одного плана должны размещаться в одном слое. В случае если полученная от архитектора подоснова имеет послойную разбивку, она должна быть соответствующим образом изменена.





          На этом подготовка к работе оканчивается. Все действия, связанные с проектированием конкретной системы вентиляции, в том числе и операции со слоями, выполняются путем вызова команд библиотеки.




  2. Построение воздуховодов системы вентиляции

    Перед началом проектирования требуется настроить конфигурацию проекта. Для этого вызовите из библиотеки команду Конфигурация проекта.

    На экране появится диалог Конфигурация проекта, в котором вы можете указать папку для сохранения автоматически созданных файлов чертежей и спецификаций, задать базу данных по изделиям тех производителей, которые планируется использовать при проектировании, а также ввести данные для заполнения штампов основной надписи документов (см. раздел 2.8 на стр. 20). При вводе должностей и фамилий разработчиков в поля ввода возможно использовать обращение к текстовому файлу предварительных настроек КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК graphic.pmnАВеРС, находящемуся в папке \asconАВеРС\kompas-3d v6\ sys, (по двойному щелчку в окне ввода, аналогично работе со штампом основной надписи чертежа или спецификации).

    Все данные, введенные в диалоге настройки конфигурации текущего проекта, сохраняются в файле конфигурации библиотеки venАВеРСtilationАВеРС.cfg, сохраняемом в папке библиотеки, и предлагаются по

    умолчанию при создании следующего проекта. Кроме того, эти сведения сохраняются также в атрибутах проекта.

    После того как конфигурация проекта определена, следует задать параметры новой системы вентиляции. Для этого выберите из библиотеки команду Новое построение системы вентиляции. На экране появится диалог Параметры новой системы вентиляции (см. раздел 2.9 на стр. 21), в котором требуется определить вид системы: вытяжная или приточная, в соответствии с которым ей автоматически присваивается марка В или П, указать текущую базу данных из числа тех, которые выбраны при настройке конфигурации проекта, а также указать этаж или этажи, на которых должны размещаться элементы проектируемой системы.

    При назначении этажа проектировщик определяет следующие его атрибуты: высотную отметку этажа, а также отметку основных магистральных воздуховодов проектируемой системы, проходящих по этажу.





    Замечание. В качестве высотной отметки использована отметка оси воздуховода как круглого, так и прямоугольного сечения. Это продиктовано спецификой построения. При автоматической расстановке высотных отметок воздуховодов на аксонометрической схеме библиотека выполняет пересчет отметок и для воздуховодов прямоугольного сечения указывает отметку низа воздуховода.





    При необходимости на этом этапе работы вы можете создать новые этажи. Размещение архитектурных подоснов на слоях-образный отвод (утка) прямоугольного сеченияэтажах производится вне интерфейса библиотеки средствами КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

    Закончив настройку параметров будущей системы вентиляции, нажмите кнопку ОК, чтобы приступить к ее построению.

    На экране появится окно Элементы систем вентиляции с перечнем элементов систем вентиляции, имеющихся в текущей базе данных (см. раздел 2.10 на стр. 24).

    Построение системы возможно как в плане, так и на разрезе, что позволяет формировать наклонные и вертикальные участки.

    Чтобы перейти к редактированию системы на разрезе, выберите команду библиотеки Изменить плоскость вида (см. раздел 2.2 на стр. 14). Повторный выбор этой команды вызывает возвращение к редактированию на плане.

    Для обеспечения возможности привязки к вертикальным воздуховодам в случае перехода на другой этаж, на плане этажа отображаются символы:

    • Маркер привязки воздуховода, подходящего к рассматриваемому проектом этажу с этажа, лежащего ниже.




      image Маркер привязки Снизу

    • Маркер привязки воздуховода, подходящего к рассматриваемому проектом этажу с этажа, лежащего выше.

      image Маркер привязки Сверху

      Маркеры видны только в режиме редактирования системы, когда производится выбор фасонных частей или воздуховодов (на экране активировано окно Элементы систем вентиляции), производится построение с использованием выбранного инструмента, либо активирована команда Изменить плоскость вида. Точки, находящиеся на маркере, позволяют осуществить к ним привязку при задании в этом случае секущей плоскости для перехода к редактированию на разрезе.





      Замечание. При использовании этих привязок воздуховод или фасонная часть не способна распознать геометрию ответного воздуховода или фасонной части автоматически.





      Система вентиляции может «собираться» как из элементов, выбираемых из текущей базы данных, так и из ранее созданных узлов (например, отдельных участков, состоящих из нескольких элементов), которые проектировщик может хранить в своей собственной библиотеке фрагментов КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.




      1. Вызов функций библиотеки

Вызов функций прикладной библиотеки возможен из режимов МенюДиалогОкноПанель (см. раздел

1.7.1 на стр. 8), а также с помощью кнопок пользовательской инструментальной панели (о создании панели см. раздел 1.6 на стр. 7):





Кнопка Конфигурация библиотеки




image Кнопка Конфигурация проекта

image Кнопка Новое построение системы вентиляции

image Кнопка Продолжить построение системы вентиляции

image Кнопка Изменить плоскость вида

image Кнопка Изменить высотную отметку элементов системы

image Кнопка Поэтажный план

image Кнопка Создать аксонометрическую схему

image Кнопка Проставить высотные отметки

image Кнопка Проставить обозначения элементов системы image Кнопка Создать спецификацию по ГОСТ 21.101-97 image Кнопка Создать спецификацию по ГОСТ 21.110-95 image Кнопка Передать данные в АрхиСмету

image Кнопка Создать развертку элемента

image Кнопка Редактор Базы данных




    1. Изменение плоскости вида

      Команда изменения плоскости вида позволяет получить разрез проектируемой системы вентиляции для создания ее вертикальных и наклонных участков.





      Замечание. Библиотека не предназначена для автоматического формирования чертежей, содержащих характерные разрезы, поэтому разрезы, получаемые при изменении плоскости вида, не хранятся в чертеже, содержащем «модель». При необходимости проектировщик может переносить воздуховоды, находящиеся в плоскости разреза, через буфер обмена в графический документ, открытый в том же сеансе КОМПАС.





      Для получения разреза проектируемой системы вентиляции выберите из библиотеки команду Изменить плоскость вида, или нажмите одноименную кнопку на пользовательской инструментальной панели.

      image Кнопка Изменить плоскость вида

      После вызова команды на экране появляется динамическое окно (Рис. 2 -образный отвод (утка) прямоугольного сечения7), в котором требуется выбрать один из двух способов построения разреза:

      • Укажите воздуховод

        Этот вариант выбран по умолчанию. Для построения разреза необходимо указать элемент системы, по которому должна пройти секущая плоскость, для чего выполните щелчок мышью в любой точке, лежащей внутри контура элемента. Затем, укажите направление взгляда, используя для выбора направления стрелку, задающую направление вида.

        При этом в плоскость разреза попадают только те элементы, которые соосны выделенной секции и относятся к той же системе вентиляции, что и указанная секция. Не рекомендуется использовать этот способ определения секущей плоскости при построении разреза, проходящего через вентилятор радиальный: в этом случае лучше задавать секущую плоскость явным указанием двух точек, определяющих ее прохождение (команда Укажите точки на разрезе).

      • Укажите точки на разрезе

        Для выбора этого варианта дважды щелкните на нем мышью. Для построения разреза необходимо указать две точки, через которые должна проходить линия разреза (след секущей плоскости). Допускается задавать секущую плоскость, коллинеарную или расположенную нормально к разрезаемому элементу. В плоскость разреза попадают элементы всех систем вентиляции, через которые проходит секущая плоскость.





        Рис. 2-образныйотвод(утка)прямоугольногосечения7. Динамическое окно выбора способа построения разреза




        При переходе к редактированию в плоскости разреза все воздуховоды и фасонные части, оказавшиеся в плоскости разреза, имеют истинные высотные отметки. Проектный ноль соответствует нулю системы координат текущего вида.

        Для упрощения выполнения построений на разрезе отображаются линии, определяющие заданные в диалоговых окнах Параметры новой системы вентиляции (см. раздел 2.9.1 на стр. 21) и Атрибуты слоя (см. раздел 2.9.2 на стр. 23) отметки этажей и отметки основных магистральных воздуховодов рассматриваемой системы, проходящих по этим этажам. При этом уровень этажа отображается линией красного цвета, уровень прохождения воздуховодов — линией черного цвета.

        Чтобы перейти к редактированию элементов, оказавшихся в плоскости разреза, или продолжить проектирование в этой плоскости, вызовите из окна библиотеки команду Продолжить построение системы вентиляции или нажмите одноименную кнопку на пользовательской инструментальной панели.




        image Кнопка Продолжить построение системы вентиляции

        На экране появится диалог Элементы систем вентиляции (см. раздел 2.10 на стр. 24), в котором вы можете выбрать элементы для продолжения построения воздуховодов проектируемой системы вентиляции (аналогично случаю работы с планом).

        Использование общей точки привязки при вставке графических объектов, например, точки начала локальной системы координат текущего вида, позволяет при вставке элементов в новый разрез получить правильно сориентированные друг относительно друга в пространстве фрагменты системы, попадающие в разрез.

        Во время редактирования системы вентиляции в плоскости разреза вы можете изменить текущую базу данных, не возвращаясь к редактированию на плане. Для этого воспользуйтесь списком База данных диалога Элементы систем вентиляции.

        Чтобы вернуться к редактированию системы вентиляции на плане, вызовите из библиотеки команду Изменить плоскость вида еще раз и ответьте «Да» на запрос библиотеки: «Вернуться на горизонтальную плоскость?».




    2. Редактирование созданных изображений

      В процессе проектирования вы можете изменять параметры элементов и высоту всех элементов, расположенных на одном слое, а также перемещать отдельные фрагменты системы.

      Чтобы отредактировать параметры ранее вставленного элемента, дважды щелкните мышью по его изображению в «модели». На экране появится диалог настройки параметров этого элемента — такой же, как и при его вставке. Измените параметры элемента и нажмите кнопку ОК диалога.

      Если в диалоге настройки конфигурации библиотеки (см. раздел 2.7 на стр. 17) включена опция Указывать новое положение при редактировании, то после изменения параметров элемента потребуется заново указать положение его точки вставки и угол поворота. Если эта опция выключена, то после редактирования элемент останется на своем прежнем месте.

      Изменение высотных привязок элементов и перемещение отдельных фрагментов системы возможно как на разрезе, так и в плане.




    3. Изменение высоты установки элементов системы вентиляции

      При редактировании на разрезе изменение высоты установки элементов системы вентиляции производится вручную — простым «перетаскиванием» выделенного изображения с помощью мыши. Для точного позиционирования можно использовать привязки или вспомогательные построения. Как и в случае использования Библиотеки отрисовки планов зданий и сооружений, рекомендуется использовать следующие глобальные привязки в КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК, настроенные по умолчанию:

      1. Ближайшая точка,

      2. Середина,

      3. Пересечение,

      4. Выравнивание,

      5. Угловая привязка,

      6. Точка на кривой.

      или же привязку по сетке с регулированием шага при построении.

      При редактировании на плане изменение высоты установки элементов производится с помощью команды библиотеки Изменить высотную отметку элементов системы. Для быстрого вызова команды можно нажать одноименную кнопку на пользовательской инструментальной панели.

      image Кнопка Изменить высотную отметку элементов системы

      Если вы хотите изменить высоту отдельных элементов, выделите их перед вызовом команды.

      В этом случае после вызова команды на экране появится сообщение библиотеки: «Высотную отметку изменить только у выделенных элементов?». Чтобы подтвердить это, нажмите кнопку Да. Нажатие кнопки Нет означает, что будет изменена высотная отметка всех элементов системы, расположенных на текущем слое-образный отвод (утка) прямоугольного сеченияэтаже.

      Далее на экране появится окно Изменение высотной отметки элементов, в котором следует задать приращение высотной отметки в метрах. После нажатия кнопки ОК этого окна произойдет изменение высоты установки элементов.




    4. Перемещение фрагментов (групп элементов) системы вентиляции

      При проектировании системы вентиляции возможен сдвиг какого-образный отвод (утка) прямоугольного сечениялибо ее фрагмента с сохранением привязок примыкающих воздуховодов. Для этого в диалоге Конфигурация библиотеки (см. раздел 2.7.1 на стр. 17) должна быть включена опция Осуществлять перестроение при перемещении элемента.

      Для перемещения фрагмента системы вентиляции (например, бокового ответвления или магистрального воздуховода) выделите его и переместите мышью в новое положение, как это показано на Рис. 2 -образный отвод (утка) прямоугольного сечения8. Для обеспечения точности позиционирования при перемещении используйте привязки.








      Рис. 2-образный отвод (утка) прямоугольного сечения8. Перемещение выделенного элемента с сохранением привязок




      При редактировании в плане возможно горизонтальное, а в плоскости разреза — вертикальное перемещение выделенного фрагмента системы.





      Замечание. При перемещении в плане фрагмента системы, связанного с вертикальными участками воздуховодов, расположенных на других этажах, эти привязки не отслеживаются. Не отслеживаются также привязки при перемещении находящихся на разрезе воздуховодов относительно элементов, не попадающих в плоскость разреза.








    5. Изменение высотной отметки этажа

      Высотная отметка и другие параметры слоя-образный отвод (утка) прямоугольного сеченияэтажа хранятся в атрибутах этого слоя. Поэтому для изменения высотной отметки этажа необходимо отредактировать атрибуты слоя, соответствующего этому этажу.

      Редактирование атрибутов слоев производится вне библиотеки средствами КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК. Для этого выполните следующее.

      1. Из меню Файл выберите команду Сведения...

      2. В появившемся на экране диалоге информации о документе активизируйте вкладку Атрибуты.

      3. В «дереве» атрибутов документа выделите Атрибуты слоя и нажмите кнопку Редактировать...

        На экране появится диалог редактирования табличного атрибута.

      4. Введите требуемое значение высотной отметки в ячейку таблицы, образованную пересечением колонки Высота/угол слоя и строки, соответствующей нужному слою-образный отвод (утка) прямоугольного сеченияэтажу.

      5. Закройте диалог редактирования табличного атрибута, а затем диалог информации о документе нажатием на кнопку ОК.




    6. Конфигурирование библиотеки

      Настройка общих параметров и стилей, применяемых в библиотеке, производится в диалоге Конфигурация библиотеки. Диалог вызывается одноименной командой или кнопкой на пользовательской панели инструментов.

      image Кнопка Конфигурация библиотеки

      Диалог содержит две вкладки: Общие настройки и Спецификация. Далее в разделе подробно рассматриваются эти вкладки.




      1. Вкладка Общие настройки

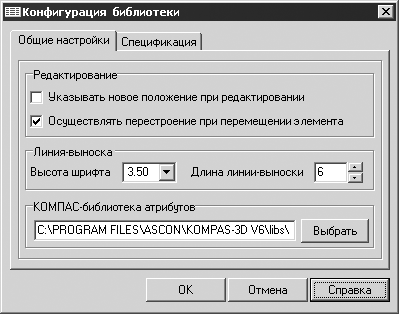

        Вкладка Общие настройки диалога Конфигурация библиотеки (Рис. 2 -образныйотвод(утка)прямоугольногосечения9) позволяет настроить условия редактирования вставленных в графический документ библиотечных макроэлементов, задать параметры линий-образный отвод (утка) прямоугольного сечениявыносок и путь к библиотеке атрибутов.








        Рис. 2-образный отвод (утка) прямоугольного сечения9. Вкладка Общие настройки диалога Конфигурация библиотеки




        Опции вкладки

        • Группа Редактирование

        • Группа Линия-выноска

          Опции этой группы позволяют настроить параметры «по умолчанию» линий-образный отвод (утка) прямоугольного сечениявыносок, используемых для определения геометрии воздуховодов и расходов воздуха, обозначения воздухораспределителей и дросселирующих заслонок.

          • Высота шрифта — список, позволяющий выбрать из ряда размер шрифта, используемого для отображения надписи на линии-образныйотвод(утка)прямоугольногосечениявыноске, в миллиметрах (производится пересчет, учитывающий масштаб текущего вида при построении).

          • Длина линии-выноски — величина вылета полки линии-образный отвод (утка) прямоугольного сечениявыноски в миллиметрах (производится пересчет, учитывающий масштаб текущего вида при построении).

        • КОМПАС-образный отвод (утка) прямоугольного сечениябиблиотека атрибутов VenАВеРСtilationАВеРС.lat

          В поле отображается путь к файлу атрибутов. По умолчанию это \ASCON\KOMPAS- 3D V6\Libs\ VenАВеРСtilationАВеРС\VenАВеРСtilationАВеРС.lat. В случае если файл атрибутов расположен вне папки Библиотеки проектирования систем вентиляции, необходимо указать его расположение. Для этого нужно нажать на кнопку Выбрать и в открывшемся стандартном окне указать нужный файл.

          После завершения настройки нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

      2. Вкладка Спецификация

        Вкладка Спецификация диалога Конфигурация библиотеки (Рис. 2 -образный отвод (утка) прямоугольного сечения10) позволяет настроить создание спецификации.








        Рис. 2-образныйотвод(утка)прямоугольногосечения10. Вкладка Спецификация диалога Конфигурация библиотеки




        Опции вкладки

        • Группа Пользовательский стиль спецификации

          По умолчанию путь к папке, содержащей библиотеку стилей оформления документов Spds_gr.lyt (Spds_vc.lyt) — \ASCON\KOMPAS-3D V6\Sys. При этом опция Пользовательский стиль спецификации отключена и остальные опции группы недоступны. В случае если необходимо использовать другой файл стилей или выбрать другой стиль оформления, необходимо включить эту опцию. При этом станут доступны для изменения:

          • Поле Библиотека

            В поле отображается путь к текущему файлу стилей. Для замены файла необходимо нажать кнопку Выбор и в открывшемся стандартном окне выбрать новый файл.

          • Список Стиль

            В списке Стиль отображаются стили текущего файла стилей. Для смены стиля необходимо выбрать нужный стиль из списка.

        • Номер раздела

          Библиотека использует единые стили оформления спецификаций для документов раздела ОВ (Отопление и вентиляция).

          Наименования разделов:

          1. Отопление,

          2. Теплоснабжение установок систем,

          3. Вентиляция.

            Наименования подразделов спецификаций оборудования и материалов раздела Вентиляция:

            1. Вентиляционное оборудование,

            2. Другие элементы систем,

            3. Воздуховоды,

            4. Материалы.

            Идентификатор номера раздела и подраздела используется для корректного распределения элементов проектируемой вентиляционной системы между разделами и подразделами спецификации. Например, воздуховоды и фасонные изделия отображаются в разделе Воздуховоды. Вентиляторы, фильтры и пр. (элементы вносятся в библиотеку) — в разделе Вентиляционное оборудование. Теплоизоляция (инструмент разрабатывается) — в разделе Материалы. По умолчанию в диалоге отображаются номера разделов подразделов, определенные в следующих стилях спецификаций, хранящихся в библиотеке Spds_gr.lyt (Spds_vc.lyt):

            • 02. Спецификация ОВ. ГОСТ 21.101-97 Ф7

            • 12. Спецификация оборудования, изделий и материалов, ОВ. ГОСТ 21.110-95 Ф1

              Изменение номеров разделов может потребоваться при использовании новых, созданных пользователем стилей спецификаций, каковыми могут стать, например, заводские бланки заказов.

              После завершения настройки нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




    7. Конфигурирование проекта

      Конфигурация создаваемого проекта настраивается в диалоге Конфигурация проекта (Рис. 2 -образный отвод (утка) прямоугольного сечения11). Диалог запускается одноименной командой или кнопкой пользовательской панели инструментов.

      image Кнопка Конфигурация проекта





      Рис. 2-образный отвод (утка) прямоугольного сечения11. Диалог Конфигурация проекта




      Опции диалога

      • Папка проекта

        В этом поле отображается путь к папке, в которой будут размещаться автоматически созданные библиотекой файлы заготовок чертежей (поэтажных посистемных планов, аксонометрических схем) и спецификаций. Чтобы изменить путь, нажмите кнопку Выбрать и в стандартном окне открытия документов выберите нужную папку.

      • База данных

        Проектирование систем вентиляции производится с использованием оборудования и элементов воздуховодов конкретных изготовителей.

        В составе библиотеки поставляются четыре базы данных оборудования и элементов воздуховодов: СП АОЗТ ЛИССАНТ, ООО МОВЕН, HaltonАВеРС OY, LHG KanАВеРСalflakt AG (Systemair)База данных оборудования и элементов воздуховодов представляет собой совокупность текстовых файлов и файла-образный отвод (утка) прямоугольного сеченияоглавления, имеющего расширение PBD, например, movenАВеРС.PBD. Формирование базы данных проекта представляет собой определение ссылок на совокупность файлов *.PBD. Ссылка, отображаемая в поле Название, является текущей. Это означает, что при проектировании системы вентиляции в «модели» размещаются изделия именно этого изготовителя.

        При первом запуске библиотеки список Название пуст. Формирование базы данных проекта производится с помощью кнопок Выбрать и Отключить.

        В процессе проектирования вы можете сделать текущей другую базу данных, а также подключить к проекту новую базу данных. Отключение баз данных от проекта возможно только в диалоге настройки конфигурации текущего проекта.

        В состав библиотеки входит Редактор баз данных, который позволяет редактировать имеющиеся базы данных в зависимости от изменений в номенклатурном ряде изделий того или иного изготовителя, создавать базы данных, основанные на каталогах тех производителей, изделия которых проектировщик использует в проекте, создавать базы данных нестандартных изделий.





        Замечание 1. Пользователь может лишь определять геометрию тех изделий, которые в виде параметрических моделей описаны в библиотеке.




        Замечание 2. Не рекомендуется создавать нестандартные элементы в библиотеках, содержащих стандартные изделия.





        Базы данных размещаются в папке Dbase библиотеки. Помещенные внутри этой папки вложенные папки LissanАВеРСt_AeroMovenАВеРС_Aero и подобные содержат растровые файлы аэродинамических характеристик используемого библиотекой оборудования. Растровая графика подключается к инструменту библиотеки также с помощью функций Редактора баз данных.

      • Штамп проекта

        В этой группе полей вводятся данные для заполнения штампа основной надписи чертежей и спецификаций, создаваемых на основе «модели». При этом двойной щелчок левой кнопкой мыши в поле ввода вызывает обращение к спискам разделов 33 (поле Должность) и 35 (поле Фамилия) файла предварительных настроек КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК graphic.pmnАВеРС.





        Замечание. Четвертая строка (выделена красным цветом), содержащая поля Должность и Фамилия, штампа основной надписи, ввиду разности штампов чертежа и спецификации, исключается при создании спецификации, поэтому подлежит заполнению в последнюю очередь.





        После завершения настройки нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.




    8. Проектирование вентиляции

      Создание новой системы вентиляции начинается с определения типа вентиляции и других исходных данных для проектирования, которые задаются в диалоге Параметры новой системы вентиляции (см. раздел 2.9.1). В этом же диалоге предусмотрена возможность создать слой (слои), где будет производиться построение. Параметры слоев задаются в диалоге Атрибуты слоя (раздел 2.9.2). Добавить новые элементы в уже существующий проект, ввести новые слои, сменить базу данных элементов можно при помощи диалога Продолжение построения системы вентиляции (раздел 2.9.3).




      1. Диалог Параметры новой системы вентиляции

        Диалог Параметры новой системы вентиляции (Рис. 2 -образный отвод (утка) прямоугольного сечения12) позволяет определить исходные данные для проектируемой системы вентиляции: тип системы, ее принадлежность одному или нескольким этажам. Диалог запускается командой Новое построение системы вентиляции или одноименной кнопкой пользовательской панели инструментов.

        image Кнопка Новое построение системы вентиляции








        Рис. 2-образный отвод (утка) прямоугольного сечения12. Диалог Параметры новой системы вентиляции




        Опции диалога

        • Тип

          Согласно ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79 библиотека позволяет создавать изображения систем принудительной общеобменной вентиляции следующих видов:

          • Приточная

          • Вытяжная

            Библиотека назначает системе марку, состоящую из буквы «П» или «В» (в зависимости от выбранного вида) и порядкового номера. Номер системы может быть отредактирован пользователем. Библиотека не допускает создание двух систем с одинаковыми марками в рамках одного проекта или при редактировании одной модели.

        • База данных

          В поле Название отображается название текущей базы данных. При проектировании системы в

          «модели» размещаются изделия из этой базы данных.

          Кнопка Выбрать предназначена для подключения к проекту новых баз данных.

        • В нижней части диалога располагается таблица, содержащая номера и названия всех слоев, ассоциируемых с этажами, имеющихся в текущем виде чертежа.

          При проектировании систем вентиляции с помощью библиотеки слои отождествляются с этажами здания, в котором располагается создаваемая система; для удобства работы на слоях размещают архитектурные подосновы.

          Каждый слой имеет высотную отметку этажа, соответствующего этому слою, и высотную отметку основных магистральных воздуховодов, относящихся к определяемой системе и располагающихся на этом слое-образный отвод (утка) прямоугольного сеченияэтаже.





          Замечание. Не рекомендуется использовать для построений Системный слой.





          Чтобы указать слой-образный отвод (утка) прямоугольного сеченияэтаж, который будет использоваться при проектировании новой системы вентиляции, щелкните мышью в поле, находящемся слева от номера слоя. При этом в поле появляется «галочка», а на экране — диалог Атрибуты слоя (см. раздел 2.9.2). В нем вы можете задать имя слоя, а также высотные отметки этажа и вентиляции. Одна и та же система вентиляции может располагаться на нескольких этажах, например, на первом и втором.

          При необходимости вы можете создать новый слой-образныйотвод(утка)прямоугольногосеченияэтаж. Для этого служит кнопка Создать новый слой.

          После завершения настройки параметров новой системы вентиляции нажмите кнопку ОК диалога.

          На экране появится окно выбора элементов систем вентиляции, содержащее перечень оборудования и воздуховодов в текущей базе данных (см. раздел 2.10 на стр. 24). Построение системы вентиляции начинается с того этажа, который был выделен в списке. Если ни один из отмеченных «галочкой» этажей не был выделен, построение начинается с того этажа, который имеет наименьшую высотную отметку.




      2. Диалог Атрибуты слоя

        Диалог Атрибуты слоя (Рис. 2 -образный отвод (утка) прямоугольного сечения13) появляется на экране после выбора в диалоге Настройка параметров новой системы вентиляции того этажа, на котором будут размещаться воздуховоды и вентиляционное оборудование проектируемой системы.





        Рис. 2-образный отвод (утка) прямоугольного сечения13. Диалог Атрибуты слоя




        Кроме того, диалог может быть вызван нажатием на кнопку Создать новый слой в вышеупомянутом диалоге или в диалоге Продолжение построения системы вентиляции (раздел 2.9.3).

        Опции диалога

        • Номер слоя

          Это поле доступно при создании нового слоя. Введите в него номер слоя из диапазона 1—254. Номер нового слоя не должен совпадать с номерами уже существующих слоев (контроль производится библиотекой).

        • Имя слоя (этажа)

          В этом поле можно ввести или отредактировать имя слоя-образный отвод (утка) прямоугольного сеченияэтажа.

        • Высотная отметка этажа

          Введите в это поле высотную отметку пола рассматриваемого этажа. Ввод производится в метрах. Значение по умолчанию — 0.000.

          При вводе производится автокоррекция значения, ошибочно заданного в миллиметрах.

        • Высотная отметка вентиляции

          Введите в это поле высотную отметку магистральных воздуховодов проектируемой системы, проходящих по рассматриваемому этажу. Ввод производится в метрах. Значение по умолчанию — 0.000.

          При вводе производится автокоррекция значения, ошибочно введенного в миллиметрах.

          После завершения настройки нажмите кнопку ОК. Для выхода из диалога без сохранения изменений нажмите кнопку Отмена.

      3. Диалог Продолжение построения системы вентиляции

Диалог Продолжение построения системы вентиляции (Рис. 2 -образныйотвод(утка)прямоугольногосечения14) позволяет выбрать систему вентиляции для продолжения построения, сменить текущую базу данных оборудования, изделий и материалов, а также выполнить переход с этажа на этаж в случае размещения текущей системы вентиляции на нескольких этажах. Диалог запускается одноименной командой библиотеки или кнопкой пользовательской панели инструментов.

image Кнопка Продолжить построение системы вентиляции








Рис. 2-образный отвод (утка) прямоугольного сечения14. Диалог Продолжение построения системы вентиляции




Опции диалога

  • Марка

    В этом списке содержатся марки всех имеющихся в текущей «модели» систем вентиляции. Вы можете выбрать любую из них для продолжения. Так можно переходить от редактирования одной системы к редактированию другой.

  • База данных

    В поле Название отображается название текущей базы данных — той базы данных, изделия из которой вы будете размещать в «модели». При необходимости вы можете выбрать для продолжения системы другую базу данных.

    Кнопка Выбрать предназначена для подключения к проекту новых баз данных.

  • Список используемых слоев

    В этом списке отображаются номера и названия слоев-образный отвод (утка) прямоугольного сеченияэтажей, на которых располагаются воздуховоды выбранной системы вентиляции, а также атрибуты этих слоев: высотная отметка этажа и отметка основных магистральных воздуховодов, относящихся к выбранной вентиляционной системе и расположенных на этом этаже. Назначение атрибутов производится в диалоге настройки параметров новой системы вентиляции.

    Таким образом, с помощью списка используемых слоев вы можете переходить с одного этажа на другой. Встроенный в библиотеку Менеджер слоев при этом определяет всем слоям-образныйотвод(утка)прямоугольногосеченияэтажам, кроме выделенного в списке, статус «Погашенный», а выделенному в списке — «Фоновый».

  • Кнопка Создать новый слой позволяет создать новый слой-образный отвод (утка) прямоугольного сеченияэтаж и определить его атрибуты.

    После завершения настройки нажмите кнопку ОК диалога. На экране появится окно выбора элементов систем вентиляции (см. раздел 2.10), содержащее перечень оборудования и воздуховодов в текущей базе данных.




      1. Элементы систем вентиляции

        Выбор воздуховодов, фасонных частей и оборудования для помещения в «модель» производится в диалоге Элементы систем вентиляции (Рис. 2 -образныйотвод(утка)прямоугольногосечения15). Он появляется на экране после нажатия кнопки ОК диалога Параметры новой системы вентиляции (см. раздел 2.9.1) или Продолжение построения системы вентиляции (см. раздел 2.9.3). Выбор элементов осуществляется из текущей базы данных.








        Рис. 2-образный отвод (утка) прямоугольного сечения15. Диалог Элементы систем вентиляции




        В левой части диалога находится список элементов. Элементы объединены в группы — слева от названия группы отображается значок плюса или минуса в зависимости от того, раскрыта группа или свернута. Окно просмотра в правой верхней части содержит изображение, ассоциированное с текущим элементом.

        Список элементов диалога динамически изменяется. В частности, если в области построения не построен ни один воздуховод, список элементов систем вентиляции не содержит ссылки на врезку, поскольку отсутствует объект для ее вставки (врезка ставится только на участок прямого воздуховода).

        В поле со списком База данных отображается название текущей базы данных. Список содержит названия баз данных, подключенных к текущему проекту. Для смены текущей базы нужно выбрать из списка соответствующее название. При этом изменения сразу же станут видны и в списке элементов.

        Для вставки в «модель» определенного элемента дважды щелкните по его названию в диалоге. На экране появится диалог настройки параметров выбранного элемента, в котором задаются необходимые параметры: размеры, обозначение, вид, точку привязки и др. После завершения настройки нажмите кнопку ОК диалога и укажите точку вставки выбранного элемента.

        Построение «модели» заключается в последовательном выборе элементов в диалоге Элементы систем вентиляции, определении их свойств в соответствующих диалогах и вставке с использованием привязки. После того как все необходимые элементы будут вставлены в модель, закройте диалог стандартной кнопкой Закрыть в правом верхнем углу диалога или нажатием клавиши <Enter>.Можнотакжедваждыщелкнутьлевойкнопкоймышинаназваниикоманды.Esc>.

        Далее в подразделах подробно рассмотрены диалоги настройки параметров конкретных элементов.




        1. Воздуховод прямоугольного сечения

          Базы данных библиотеки содержат данные по следующим элементам прямоугольных воздуховодов:

  • Прямой воздуховод прямоугольного сечения,

  • Отвод 45° прямоугольного сечения,

  • Отвод 90° прямоугольного сечения,

  • S-образный отвод (утка) прямоугольного сечения,

  • Врезка прямоугольного сечения,

  • Тройник прямоугольного сечения,

  • Переход с прямоугольного сечения на прямоугольное,

  • Переход с прямоугольного сечения на круглое.

    Далее подробно рассмотрены свойства этих элементов, которые необходимо определить перед вставкой в «модель».

          1. Прямой воздуховод прямоугольного сечения

            Настройка параметров прямого воздуховода прямоугольного сечения, размещаемого в «модели» производится в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения16).








            Рис. 2-образный отвод (утка) прямоугольного сечения16. Диалог Прямой воздуховод прямоугольного сечения




            Опции диалога

  • Группа Параметры элемента

    • Списки в полях Большая сторона АМеньшая сторона B содержат стандартные значения размеров. Списки связаны — при выборе значения в первом списке, для второго списка автоматически производится пересчет и в нем отображаются только значения, допустимые для текущего значения в первом списке. В этих списках необходимо выбрать нужные значения размеров и (размеры представлены в миллиметрах).

    • В поле Длина L вводится значение длины воздуховода (в миллиметрах). Кроме того, можно воспользоваться кнопкой Измерить. Она позволяет задать длину воздуховода без ввода числа, указав в чертеже точки, которые он должен соединить (см. раздел 2.10.1.1.1 на стр. 27).

    • Списки в полях Материал и Толщина листа s содержат возможные виды материалов и толщины листов, допустимые для соответствующих материалов. Выбранные значения будут использованы при создании спецификации.





      Замечание. Настройка списков Материал и Толщина листа s производится редактированием файла ventilation.mtr>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды. в папке \ASCON\KOMPAS-3D V6\Libs\VentilationASCON\ASCON\KOMPAS-3D V6\Libs\VentilationKOMPAS-образный отвод (утка) прямоугольного сечения3D V6\ASCON\KOMPAS-3D V6\Libs\VentilationLibs\ASCON\KOMPAS-3D V6\Libs\VentilationVentilation





  • Расход воздуха

    В это поле вводится величина расхода воздуха через участок воздуховода (в м3/час). Значение должно быть предварительно рассчитано.

  • Вид

    Опции этой группы позволяют изменить ориентацию воздуховода.

    • Опция Повернуть предназначена для вращения воздуховода вокруг его продольной оси (АхВ или ВхА).

    • Опция Сменить ось — для перехода от построения горизонтально расположенных воздуховодов к построению вертикально расположенных. Воздуховод фиксированной длины, устанавливаемый вертикально, способен воспринимать геометрию воздуховода/фасонной части, к которой выполняется присоединение, а также ее высотную отметку.

  • Привязка

    Эта группа опций позволяет выбрать точку привязки элемента. Расположение точек показано на эскизе в правой верхней части диалога.

  • Высота установки

    В этом справочном поле отображается высота установки элемента. Для горизонтально располагаемых воздуховодов эта величина определяется пользователем в диалоге Новое построение системы вентиляции, для вертикально располагаемых воздуховодов высота установки определяется библиотекой автоматически. В процессе проектирования высота установки может быть изменена с помощью команды Изменить высотную отметку элементов системы (см. раздел 2.4 на стр. 16).

  • Окно в нижней части диалога содержит такие справочные данные, как Расчетная масса (1 кг/м.п.) и Площадь развертки 2).

    Для перехода к вставке воздуховода в «модель» после задания параметров нужно нажать кнопку ОК. Для выхода из диалога без создания элемента — кнопку Отмена.

    Построение воздуховода завершается нажатием кнопки Прервать команду на Панели специального управления КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.




    image Кнопка Прервать команду

    2.10.1.1.1 Кнопка Измерить

    Использование кнопки Измерить позволяет вести построение сети воздуховодов не только из участков заданной длины, но и «растягивая» воздуховод фиксированного сечения. При этом библиотека производит контроль угла поворота воздуховода, допуская те повороты, которые могут быть реализованы посредством установки отводов прямоугольного и круглого сечения с углами поворота 45 или 90 градусов.





    Совет. При построении воздуховода этим способом удобно включить следующие глобальные привязки:

    серединавыравниваниеугловая привязка с углом кратности 45 градусов.





    При продолжении построения воздуховода (например, после установки перехода) с использованием кнопки Измерить ввод присоединительных размеров (параметров и B) не обязателен: при помещении курсора в точку конца предыдущего участка воздуховода библиотека распознает такие его характеристики, как присоединительный размер и направление.

    После вызова команды на экране появляется динамическое окно, содержащее команды:

  • Укажите точки для построения

    Позволяет растягивать прямолинейные участки воздуховодов между явно указываемыми пользователем точками. Команда активна по умолчанию.

  • Вставить S-образный отвод

    Команда активируется двойным щелчком по ней левой кнопкой мыши и позволяет перейти от построения прямолинейного участка воздуховода к вставке в воздуховод S-образный отвод (утка) прямоугольного сеченияобразного отвода. При этом пользователь, смещая курсор мыши, динамически задает величину смещения S отвода. По совокупности размеров, характеризующих сечение отвода (Длина большей стороны, А; Длина меньшей стороны, В) и Смещения в базе данных выбирается стандартный элемент заданной длины. После вставки S-образныйотвод(утка)прямоугольногосеченияобразного отвода происходит автоматическое возвращение к режиму построения прямолинейных участков воздуховодов.

          1. Отвод 45° прямоугольного сечения

            Свойства отвода 45° прямоугольного сечения, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения17). Часть параметров одинакова для всех диалогов, определяющих свойства элементов, поэтому в данном разделе рассматриваются только опции, специфичные для данного диалога, остальные параметры описаны в разделе 2.10.1.1.








            Рис. 2-образный отвод (утка) прямоугольного сечения17. Диалог Отвод 45° прямоугольного сечения




            Опции диалога

  • Группа Параметры элемента

  • Параметры элемента

    • В полях данной группы вводятся требуемые значения размеров AB(в миллиметрах). При этом производится автоматический подбор длины отвода согласно ряду длин, определяемого в базе данных. Если заданной геометрии отвода, определяемой совокупностью параметров ABне удается поставить в соответствие длину L, выдается сообщение, позволяющее судить о структуре стандартных изделий, описанных в базе данных, и создать новое, нестандартное изделие.

      Если для совокупности параметров Aи удается найти два и более изделий, имеющих разные длины (что в большей степени может быть характерно для пользовательских баз данных), можно выбрать изделие нужной длины в списке Длина L.

    • Тип исполнения отвода устанавливается кнопками:




      image Кнопка Исполнение АхВ

      image Кнопка Исполнение ВхА





      Замечание. При присоединении S-образный отвод (утка) прямоугольного сеченияобразного отвода к торцу вертикально стоящего воздуховода (при работе в плане) происходит смена пространственной ориентации отвода, однако ввиду неоднозначности задания точек присоединения на прямом воздуховоде, в настоящей версии производится присоединение отвода к первой опрошенной точке, поэтому целесообразнее такого рода редактирование производить на разрезе.





    • Опция Динамически измерить S и L

      Активация переключателя позволяет при работе в плане или на разрезе динамически изменять величину смещения при огибании воздуховодом препятствия (колонны, прогона).




  • Вид

    Аналогичным образом производится вставка S-образный отвод (утка) прямоугольного сеченияобразного отвода в едином цикле его построения с прямым воздуховодом (по команде Измерить из диалогового окна Прямой воздуховод прямоугольного сечения).

    Опции Повернуть, Сменить направление, Сменить ось предназначены для изменения ориентации S-образныйотвод(утка)прямоугольногосеченияобразного отвода. Включенные в разных сочетаниях, они позволяют выполнить вставку фасонной части отводом влево, вверх, вправо или вниз, ставить ее вертикально.

          1. Врезка прямоугольного сечения

            Свойства врезки прямоугольного сечения, помещаемой в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения20). Вызов диалога для вставки в пространство «модели» выполняется из диалога Элементы систем вентиляции (см. раздел 2.10), причем ссылка на врезки в дереве элементов появляется только в том случае, если в пространстве «модели» имеются прямые воздуховоды для выполнения вставки.

            Часть параметров одинакова для всех диалогов, определяющих свойства элементов, поэтому в данном разделе рассматриваются только опции, специфичные для данного диалога, остальные параметры описаны в разделе 2.10.1.1.





            Рис. 2-образный отвод (утка) прямоугольного сечения20. Диалог Врезка прямоугольного сечения




            Опции диалога

  • Параметры элемента

    • В списках Большая сторона AМеньшая сторона B необходимо выбрать размеры сечения врезки.

    • Если врезка устанавливается на воздуховод круглого сечения (включена опция На круглое сечение в группе Способ монтажа), необходимо в списке Присоединительный размер выбрать значение, соответствующее диаметру D воздуховода (в миллиметрах).





      Замечание. При монтаже врезки на воздуховод прямоугольного сечения список

      Присоединительный размер недоступен.





      При вставке в «модель» программа будет анализировать возможность вставки врезки, сравнивая указанные выше размеры и размеры воздуховода.

    • Исполнение

      Исполнения отличаются отношением сторон. Для выбора нужного исполнения нужно нажать кнопку Исполнение AxB или Исполнение BxA.




      image Кнопка Исполнение AxB

      image Кнопка Исполнение BxA

    • Способ монтажа

      Для монтажа врезки на воздуховод круглого сечения необходимо нажать кнопку На круглое сечение, для монтажа врезки на воздуховод прямоугольного сечения — кнопку На прямоугольное сечение.

      image Кнопка На круглое сечение

      image Кнопка На прямоугольное сечение

  • Окно в нижней части диалога содержит такие справочные данные, как Длина L (мм), Радиус скругления R (мм), Расчетная масса (кг), Площадь развертки 2).

    Во время вставки в «модель», при помещении фантома внутрь контура воздуховода и движении его от одной граничной линии контура к другой с пересечением осевой линии, фантом изменяет ориентацию, допуская установку врезки под углами, кратными 45 градусам. Изменить направление вращения фантома можно с помощью команды Сменить направление динамического окна управления вставкой.

          1. Тройник прямоугольного сечения

            Свойства тройника прямоугольного сечения, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения21).





            Рис. 2-образный отвод (утка) прямоугольного сечения21. Диалог Тройник прямоугольного сечения




            Опции диалога

            Многие опции аналогичны опциям диалогов, рассмотренных выше, Ниже отмечены только опции, имеющие особенности для данного диалога:

  • Параметры элемента

    В списках Большая сторона AМеньшая сторона BШирина A1 выбираются значения геометрических характеристик тройника (в миллиметрах).

    При продолжении построения вентиляционной системы ввод параметров отвода (и или A1 и B, в зависимости от точки привязки) не обязателен: при помещении курсора в точку конца предыдущего участка воздуховода библиотека распознает такие его характеристики, как присоединительные размеры (AxB) и пространственную) и пространственную ориентацию.

  • Опция Вставка с разрывом воздуховода

    Использование опции Вставка с разрывом воздуховода позволяет вставить элемент в среднюю часть прямого воздуховода. При этом прямой воздуховод разделяется на две части, каждая из которых присоединяется к вставляемому элементу. Для построения изображения элемента описанным способом требуется указать точку его вставки внутри контура прямого воздуховода.

    Чтобы вернуться к обычному способу вставки элемента — присоединению к конечной точке воздуховода — следует вызвать диалог настройки его параметров и отключить в нем опцию Вставка с разрывом воздуховода. Если эта опция выключена, тройник может быть присоединен только к конечной точке воздуховода.

  • Окно в нижней части диалога содержит такие справочные данные, как Расчетная масса (кг),

    Площадь развертки 2) и средний радиус (мм).

          1. Переход с прямоугольного сечения на прямоугольное

            Свойства перехода с прямоугольного сечения на прямоугольное, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения22).





            Рис. 2-образный отвод (утка) прямоугольного сечения22. Диалог Переход с прямоугольного сечения на прямоугольное




            Опции диалога

            В дополнение к рассмотренным выше опциям в данном диалоге присутствуют следующие:

  • Кнопка Повернуть (N), которая позволяет выполнить вращение перехода с шагом 90 градусов.

  • Тип исполнения задается выбором соответствующей кнопки-образный отвод (утка) прямоугольного сеченияпереключателя:




    image Кнопка Исполнение 1

    image Кнопка Исполнение 2





    Кнопка Исполнение 3




    image Кнопка Исполнение 4

          1. Переход с прямоугольного сечения на круглое

    Свойства перехода с прямоугольного сечения на круглое, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения23). Опции диалога аналогичны опциям диалога Переход с прямоугольного сечения на прямоугольное (см. раздел 2.10.1.7).





    Рис. 2-образный отвод (утка) прямоугольного сечения23. Диалог Переход с прямоугольного сечения на круглое




        1. Воздуховод круглого сечения

          Базы данных библиотеки содержат данные по следующим элементам прямоугольных воздуховодов:

  • Прямой воздуховод круглого сечения,

  • Отвод 45° круглого сечения,

  • Отвод 90° круглого сечения,

  • Врезка круглого сечения,

  • Тройник круглого сечения,

  • Переход с круглого сечения на круглое.

    Далее подробно рассмотрены свойства этих элементов, которые необходимо определить перед вставкой в модель.

          1. Прямой воздуховод круглого сечения

            Настройка параметров прямого воздуховода круглого сечения, размещаемого в «модели» производится в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения24).








            Рис. 2-образный отвод (утка) прямоугольного сечения24. Диалог Прямой воздуховод круглого сечения




            Опции диалога

  • Параметры элемента

    • В списке Наружный диаметр D необходимо выбрать требуемое значение диаметра воздуховода.

    • В поле Длина L вводится значение длины воздуховода (в миллиметрах).

      Назначение кнопки Измерить такое же, как и в диалоге Прямой воздуховод прямоугольного сечения (см. раздел 2.10.1.1.1 на стр. 27). Она позволяет задать длину воздуховода, указав в чертеже точки, которые он должен соединить. При этом ввод присоединительного размера Наружный диаметр D не обязателен.

    • Списки в полях Материал и Толщина листа s содержат возможные виды материалов и толщины листов, допустимые для соответствующих материалов. Выбранные значения будут использованы при создании спецификации.

  • Расход воздуха

    В это поле необходимо ввести величину расхода воздуха (м3/час) через участок воздуховода. Значение должно быть предварительно рассчитано.

  • Вид

    Опция Сменить ось предназначена для перехода от построения горизонтально расположенных к построению вертикально расположенных воздуховодов. Устанавливаемый вертикально воздуховод (фиксированной длины) способен «распознавать» диаметр воздуховода или фасонной части, к которой выполняется присоединение, а также ее высотную отметку.

  • Привязка

    Эта группа опций предназначена для смены точки привязки элемента.

  • Высота установки

    В этом справочном поле отображается высота установки элемента. Для горизонтально располагаемых воздуховодов эта величина определяется пользователем в диалоге Новое построение системы вентиляции, для вертикально располагаемых воздуховодов высота установки определяется библиотекой автоматически. В процессе проектирования высота установки может быть изменена (см. раздел 2.4 на стр. 16).

  • Окно в нижней части диалога содержит такие справочные данные, как Расчетная масса (кг/м. п.) и

    Площадь развертки 2).

    Для перехода к вставке воздуховода в «модель» после задания параметров нужно нажать кнопку ОК. Для выхода из диалога без создания элемента — кнопку Отмена.

    Построение воздуховода завершается нажатием кнопки Прервать команду на Панели специального управления КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

          1. Отвод 45° круглого сечения

            Свойства отвода 45° круглого сечения, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения25). Часть параметров одинакова для всех диалогов, определяющих свойства элементов, поэтому в данном разделе рассматриваются только опции, специфичные для данного диалога, остальные параметры описаны в разделе 2.10.2.1.





            Рис. 2-образный отвод (утка) прямоугольного сечения25. Диалог Отвод 45° круглого сечения




            Опции диалога

            В списке Наружный диаметр D необходимо выбрать требуемое значение размера. При этом в поле R

            будет отображаться соответствующий радиус отвода.

            При продолжении построения вентиляционной системы ввод диаметра отвода не обязателен: при помещении курсора в точку конца предыдущего участка воздуховода библиотека распознает такие его характеристики, как присоединительный диаметр (D) и пространственная ориентация.

          2. Отвод 90° круглого сечения

            Свойства отвода 90° круглого сечения, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образныйотвод(утка)прямоугольногосечения26). Процесс выбора опций и вставки в пространство «модели» такой же, как и для отвода 45° (см. раздел 2.10.2.2).








            Рис. 2-образный отвод (утка) прямоугольного сечения26. Диалог Отвод 90° круглого сечения




          3. Врезка круглого сечения

            Свойства врезки круглого сечения, помещаемой в «модель», определяются в одноименном диалоге (Рис. 2 -образныйотвод(утка)прямоугольногосечения27). Вызов этого диалога выполняется из диалога Элементы систем вентиляции, причем ссылка на врезки в дереве элементов появляется только в том случае, если в пространстве «модели» имеются прямые воздуховоды для выполнения вставки.





            Рис. 2-образный отвод (утка) прямоугольного сечения27. Диалог Врезка круглого сечения




            Опции диалога

            Ниже отмечены опции, имеющие особенности для данного диалога.

  • Параметры элемента

    • В списке Диаметр d выбирается необходимый диаметр врезки.

    • В списке Присоединительный размер — диаметр воздуховода круглого сечения. Список доступен при включенной опции На круглое сечение.

    • Способ монтажа

      Кнопки На круглое сечение и На прямоугольное сечение определяют монтаж на воздуховод круглого сечения и воздуховод прямоугольного сечения соответственно.

      image Кнопка На круглое сечение

      image Кнопка На прямоугольное сечение

  • Опция Сменить направление позволяет развернуть врезку на 180° относительно вертикальной оси.

  • Окно в нижней части диалога содержит такие справочные данные, как размер (мм), размер R

    (мм), Расчетная масса (кг), Площадь развертки 2).

    При помещении фантома внутрь контура воздуховода и движении его от одной граничной линии контура к другой с пересечением осевой линии, фантом изменяет ориентацию, допуская установку врезки под углами, кратными 45 градусам.

          1. Тройник круглого сечения

            Свойства тройника круглого сечения, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения28).





            Рис. 2-образный отвод (утка) прямоугольного сечения28. Диалог Тройник круглого сечения




            Опции диалога

            Вставка тройника круглого сечения производится также, как и прямоугольного (см. раздел 2.10.1.6 на стр. 32). Ниже рассмотрены опции, специфичные для данного диалога.

  • Параметры элемента

    В списках Диаметр D и Диаметр d выбираются требуемые значения диаметров основного воздуховода и ответвления соответственно (в миллиметрах).

    При продолжении построения вентиляционной системы ввод параметров отвода (или d, в зависимости от точки привязки) не обязателен. При помещении курсора в точку конца предыдущего участка воздуховода библиотека распознает такие его характеристики, как присоединительный диаметр (или d) и пространственная ориентация.

  • Вид

    Опции Повернуть (N))Сменить направление предназначены для изменения ориентации тройника. Включенные в разных сочетаниях, они позволяют выполнить вставку фасонной части боковым отводом влево, вверх, вправо или вниз при горизонтальном расположении магистрального воздуховода. Опция Сменить ось позволяет вставить в «модель» тройник с вертикально расположенным магистральным воздуховодом.

  • Окно в нижней части диалога содержит такие справочные данные, как Расчетная масса (кг),

    Площадь развертки 2), Длина (мм) и Высота бокового отвода (мм).

          1. Переход с круглого сечения на круглое

    Свойства перехода с круглого сечения на круглое, помещаемого в «модель», определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения29).





    Рис. 2-образный отвод (утка) прямоугольного сечения29. Диалог Переход с круглого сечения на круглое




    Опции диалога

    Опции, специфичные для данного диалога:

  • Тип исполнения (представлен на Рис. 2 -образный отвод (утка) прямоугольного сечения30).





    Рис. 2-образный отвод (утка) прямоугольного сечения30. Симметричное и несимметричное исполнение перехода

  • Окно в нижней части диалога содержит такие справочные данные, как Расчетная масса (кг),

    Площадь развертки 2) и Длина L (мм).




    2.10.3Клапан

    В библиотеке представлены следующие виды клапанов:

  • Заслонка/клапан воздушный регулирующий прямоугольного сечения,

  • Заслонка/клапан воздушный регулирующий круглого сечения,

  • Клапан огнезадерживающий круглого сечения,

  • Клапан огнезадерживающий прямоугольного сечения.

    Далее в разделе описаны свойства заслонок, которые необходимо указать для их вставки в «модель».

          1. Клапан воздушный регулирующий прямоугольного сечения

            Свойства заслонки/клапана воздушного регулирующего прямоугольного сечения задаются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения31).





            Рис. 2-образный отвод (утка) прямоугольного сечения31. Диалог Заслонка/клапан воздушный регулирующий прямоугольного сечения




            Опции диалога

            Большинство опций этого диалога аналогичны опциям уже рассмотренных диалогов. Ниже рассмотрены опции, специфичные для данного диалога:

  • В поле со списком Обозначение отображается тип применяемой заслонки, выбранной из базы данных на основе значений в полях со списками Большая сторона АМеньшая сторона В. Если в базе данных есть несколько заслонок с такими размерами, список Обозначение будет доступен для выбора типа заслонки.

  • В списке Привод выбирается тип привода заслонки:

    • Ручной,

    • Электро,

    • Пневмо.

  • Опция Вставка с разрывом воздуховода позволяет вставить заслонку «в тело» воздуховода. Если эта опция выключена, то элемент может быть присоединен только к конечной точке воздуховода.

  • Окно в нижней части диалога содержит такие справочные данные, как Масса (кг) и Длина L (мм).

          1. Клапан воздушный регулирующий круглого сечения

            Свойства заслонки/клапана воздушного регулирующего круглого сечения задаются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения32).








            Рис. 2-образный отвод (утка) прямоугольного сечения32. Диалог Заслонка/клапан воздушный регулирующий круглого сечения




            Опции диалога

            В дополнение к опциям диалога Заслонка/клапан воздушный регулирующий прямоугольного сечения (см. раздел 2.10.3.1) в данном диалоге дополнительно присутствует список Соединение, в котором необходимо определить тип соединительной части (фланец или ниппель).

          2. Клапан огнезадерживающий прямоугольного сечения

    Для определения свойств огнезадерживающих (огневых и дымовых) клапанов, устанавливаемых на воздуховоды прямоугольного сечения, предназначен диалог Клапан огнезадерживающий прямоугольного сечения (Рис. 2 -образный отвод (утка) прямоугольного сечения33).

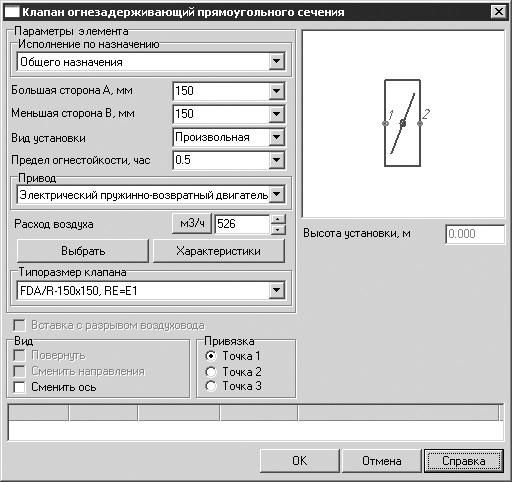

    Рис. 2-образный отвод (утка) прямоугольного сечения33. Диалог Клапан огнезадерживающий прямоугольного сечения




    Опции диалога

  • Параметры элемента

    • В списке Исполнение по назначению задаются требования к конструкции огнезадерживающего клапана, определяемые условиями эксплуатации (идентификаторы, используемые в базе данных, общие с одноименными идентификаторами вентиляторов):

      • общего назначения,

      • коррозионностойкий,

      • взрывозащищенный,

      • взрывозащищенный коррозионностойкий.

        В списке отображаются только те исполнения по назначению, ссылка на которые имеется в текущей базе данных.

    • В списках Большая сторона, АМеньшая сторона, В выбираются соответствующие размеры воздуховода прямоугольного сечения, посредством которого осуществляется переход между пожарными секциями. Размеры воздуховода определяют размеры огнезадерживающего клапана.

    • Список Вид установки предназначен для выбора допустимой пространственной ориентации клапана, определяемой его конструктивными особенностями: горизонтальнаявертикальнаяпроизвольная. В списке отображаются только те виды установки, которые характерны для клапанов текущей базы данных.

    • Список Предел огнестойкости предназначен для выбора предела огнестойкости элемента ограждающих конструкций пожарной секции, в который будет производиться установка клапана. В списке отображаются только те величины предела огнестойкости, которые характеризуют клапаны текущей базы данных. При редактировании базы данных поддерживается следующий ряд: 0,25 часа; 0,5 часа; 1 час; 2 часа.

    • В списке Привод выбирается тип привода, используемый для приведения клапана в рабочее положение:

      • тепловой предохранитель (плавкий предохранитель),

      • ручная регулировка,

      • электрический (пружинно-образный отвод (утка) прямоугольного сечениявозвратный),

      • соленоидный,

      • пневматический.

        Список отражает только актуальные для текущей базы данных типы приводов.

    • В поле Расход воздуха задается расчетное значение расхода через сечение воздуховода, для разделения которого будет использован клапан. Размерность вводимой величины — м3/час. Поле снабжено кнопкой-образный отвод (утка) прямоугольного сеченияконвертером, позволяющей осуществлять преобразование величины расхода воздуха, заданного в поле ввода в производных единицах: м3/с, л/с.

      Приведенный выше набор данных является необходимым и достаточным для первичного подбора огнезадерживающего клапана. Подбор выполняется по активации кнопки Выбрать. Список клапанов текущей базы данных, удовлетворяющий условиям поиска, отображается в окне Типоразмер клапана.

    • Кнопка Характеристики предназначена для перехода к диалогу, позволяющему оптимизировать подбор клапана на основе анализа его аэродинамической характеристики (см. раздел 2.10.3.3.1).

    • Активация переключателя Вставка с разрывом воздуховода позволяет установить огнезадерживающий клапан «внутрь» уже установленного в «модели» воздуховода круглого сечения.

  • Высота установки

    В этом справочном поле отображается высота установки элемента. В дальнейшем высота установки клапана может быть изменена (см. раздел 2.4 на стр. 16).

  • Вид

    Группа доступных опций (ПовернутьСменить направлениеСменить ось) позволяет изменять пространственную ориентацию огнезадерживающего клапана при его помещении в «модель» на плане и на разрезе.

  • Привязка

    Группа опций предназначена для переопределения точки привязки элемента при вставке. 1 — точка, лежащая на оси входного сечения клапана,

    1. — точка, лежащая на оси выходного сечения клапана,

    2. — точка, определяющая положение пластины-образный отвод (утка) прямоугольного сеченияфланца для крепления огнезадерживающего клапана к стене или перекрытию пожарной секции.

    Предполагается, что часть клапана, вмуровываемая в ограждающие конструкции, лежит между точками 2 и 3.

  • В нижней части диалога настройки параметров элемента находится окно справочной информации. Оно содержит такие справочные данные, как Длина L, мм; Глубина заделки L1, мм; Температура срабатывания T, град. С; Расход воздуха Q, м3/час; Материал корпусаМасса m, кг.

    По окончании подбора огнезадерживающего клапана нужно нажать кнопку ОК для перехода к вставке его изображения в пространство «модели». Для выхода из диалога без создания элемента — кнопку Отмена.

    Построение воздуховода завершается нажатием кнопки Прервать команду на Панели специального управления КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

    2.10.3.3.1 Характеристики огнезадерживающего клапана прямоугольного сечения

    Для уточнения аэродинамических характеристик текущего клапана огнезадерживающего прямоугольного сечения предназначен одноименный диалог. Он запускается из диалога Клапан огнезадерживающий прямоугольного сечения и включает в свой состав вкладку Аэродинамическая характеристика (Рис. 2 -образный отвод (утка) прямоугольного сечения34).

    Вкладка отображает рабочую точку клапана на его аэродинамической характеристике. Кроме того, если на кривой аэродинамической характеристики нанесены отметки, определяющие уровень звукового давления, возможно произвести оценку работы клапана и по этому параметру.

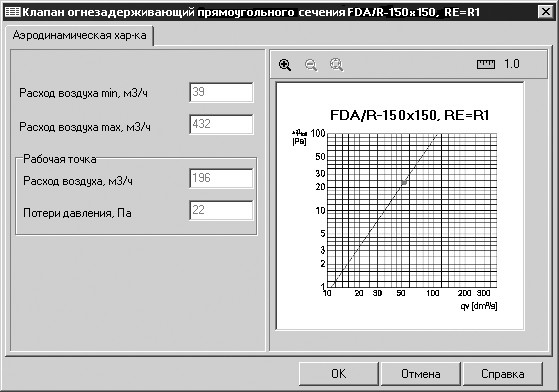

    Рис. 2-образный отвод (утка) прямоугольного сечения34. Диалог определения характеристик огнезадерживающего клапана прямоугольного сечения




    Рабочая точка определяется на основании зависимости:

    kQ 2 , где

    P, Па — величина потерь давления; Q, м3/час — расход воздуха;

    K — константа.

    Активация переключателя Создать файл параметров диалога позволяет выполнить сохранение результатов этого запроса в текстовом файле для последующего включение в состав Пояснительной записки.

  • При работе с аэродинамической характеристикой используются следующие кнопки изменения масштаба отображения:

    image Кнопка Увеличить масштаб image Кнопка Уменьшить масштаб image Кнопка Показать все

    Масштабный коэффициент, определяющий степень увеличения растра, содержащего аэродинамическую характеристику, отображается рядом с пиктограммой Масштабный коэффициент.

    image Пиктограмма Масштабный коэффициент

    Завершение подбора характеристик и возврат в диалог Клапан огнезадерживающий прямоугольного сечения для последующей вставки клапана в пространство «модели» производится при нажатии кнопки ОК. При этом производится сохранение параметров рабочей точки в атрибутах вставляемого в пространство «модели» клапана. Для выхода из диалога без применения подобранного режима работы необходимо нажать кнопку Отмена.

    2.10.3.4 Клапан огнезадерживающий круглого сечения

    Свойства огнезадерживающих клапанов, устанавливаемых на воздуховоды круглого сечения, определяются в диалоге Клапан огнезадерживающий круглого сечения (Рис. 2 -образный отвод (утка) прямоугольного сечения35).

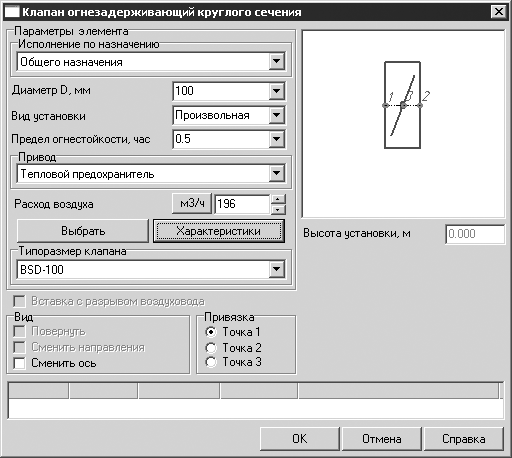

    Рис. 2-образный отвод (утка) прямоугольного сечения35. Диалог Клапан огнезадерживающий круглого сечения




    Опции диалога

    Опции диалога, а также определение характеристик текущего клапана аналогичны соответствующим опциям диалога Клапан огнезадерживающий прямоугольного сечения (см. раздел 2.10.3.3).

    Список Диаметр предназначен для выбора диаметра воздуховода, посредством которого осуществляется переход между пожарными секциями. Диаметр воздуховода определяет диаметр огнезадерживающего клапана.




    2.10.4Воздухораспределитель

          1. Плафон/диффузор вытяжной/приточный

            Свойства плафона/диффузора вытяжного/приточного задаются в одноименном диалоге (Рис. 2 -образныйотвод(утка)прямоугольногосечения36). В строке заголовка диалога отображается назначение плафона: вытяжной или приточный. Оно зависит от вида проектируемой системы вентиляции, который определяется в начале проектирования в диалоге Параметры новой системы вентиляции (см. раздел 2.9.1 на стр. 21).








            Рис. 2-образный отвод (утка) прямоугольного сечения36. Диалог Плафон/Диффузор вытяжной/приточный




            Опции диалога

            Ниже рассмотрены опции, специфичные для данного диалога.

  • Группа Параметры элемента

    • В списке Присоединительный диаметр выбирается диаметр подводящего воздуховода, на который производится установка плафона (в миллиметрах).

    • В списке Размещение выбирается способ установки плафона: на потолке или на стене.

    • Список Форма позволяет определить форму диффузора плафона: круглая или квадратная.

    • В поле со списком Обозначение отображается тип устанавливаемого плафона. Тип плафона определяется введенными выше параметрами.

      В зависимости от выбранной базы данных в списках ОбозначениеРазмещениеПрисоединительный диаметр и Форма может быть одно или несколько значений.

  • В поле Расход воздуха необходимо ввести значение данного параметра (в кубометрах в час). Величина расхода должна быть предварительно рассчитана.

  • Плафон является устройством, для которого разрешена установка без привязки к другим частям системы, что обеспечивает возможность отрисовки системы как «от вентагрегата», так и «от воздухораспределителя». Для блокирования привязки плафона к имеющимся элементам, необходимо включить опцию Блокировать подбор размера.





    Замечание. При построении вентиляционной системы «от вентагрегата» для плафона заданного типа ввод присоединительного диаметра и высоты установки не обязателен: при помещении курсора в точку конца участка воздуховода библиотека распознает такие характеристики последнего, как присоединительный диаметр (d), пространственная ориентация и высота, и автоматически устанавливает необходимый плафон.





  • Окно в нижней части диалога содержит такие справочные данные, как габаритные размеры диффузора или AxB (мм) и длина воздухораспределителя (мм).




          1. Решетка вытяжная/приточная

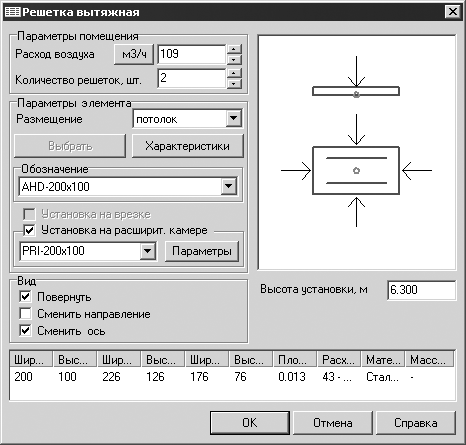

    Свойства решетки вытяжной/приточной определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения37). При этом в строке заголовка отображается тип решетки, определяемый типом проектируемой системы.








    Рис. 2-образный отвод (утка) прямоугольного сечения37. Диалог Решетка вытяжная/приточная




    Опции диалога

  • Параметры помещения

    • В поле Расход воздуха задается суммарный расход воздуха на притоке/вытяжке (в зависимости от вида проектируемой системы) для рассматриваемого помещения (м3/час). Поле снабжено кнопкой-образный отвод (утка) прямоугольного сеченияконвертером м3/ч, позволяющей осуществлять преобразование величины расхода воздуха, заданного в поле ввода в производных единицах (м3/с, л/с) к значению в основных для прикладной библиотеки единицах измерения расхода (м3/час). Пересчету размерности расхода воздуха посвящен раздел 2.10.5.1.2.

    • В поле Количество решеток задается количество воздухораспределительных или воздухозаборных устройств, которое нужно установить в помещении.

  • В списке Размещение выбирается поверхность установки решетки: потолок или стена.

    Приведенный выше набор данных является необходимым и достаточным для первичного подбора решетки. Подбор выполняется при нажатии кнопки Выбрать. Список приточных или вытяжных решеток текущей базы данных, удовлетворяющий условиям поиска, отображается в окне Обозначение.

  • Кнопка Характеристики позволяет перейти к диалогу, дающему возможность оптимизировать подбор решетки на основе анализа ее аэродинамической характеристики, определить значение уровня шума, производимого воздухом при проходе через решетку (см. раздел 2.10.4.2.1 стр. 48).

  • Активация переключателя Установка на врезке позволяет установить на воздуховод решетку вместе с врезкой. Данная опция активна только в том случае, если в текущей базе данных имеется описание врезок (файлы *.l18*.l19 в папке \VenАВеРСtilationАВеРС\DBase). Кроме того, в пространстве

    «модели» должны быть предварительно построены воздуховоды (врезка не является самостоятельным объектом, с которого может быть начато построение системы вентиляции).

  • Активация переключателя Установка на расширительной камере позволяет установить в пространстве «модели» решетку вместе с расширительной камерой. Данная опция активна только в том случае, если в текущей базе данных с решеткой выбранного типоразмера явно сопоставлена расширительная камера.





    Замечание. Допускается единовременная активация только одного из переключателей: Установка на врезке или Установка на расширительной камере.





  • Кнопка Параметры позволяет перейти к диалогу, дающему возможность изменить пространственную ориентацию расширительной камеры, оценить возможность ее применения на основе анализа аэродинамических характеристик, определить значение уровня шума, производимого воздухом при проходе через расширительную камеру.

  • В поле Высота установки отображается высота отметки низа решетки в ее «живом сечении» в метрах.

  • Окно в нижней части диалога содержит такие справочные данные, как характеристики сечения воздуховода, на который производится установка решетки — Ширина и Высота сечения воздуховода (мм), наружные габаритные размеры решетки — Ширина и Высота решетки (мм), Ширина и Высота решетки в «живом сечении» (мм), Площадь «живого сечения» решетки, 2), Расход воздуха через решетку 3/час).

    2.10.4.2.1 Характеристики решетки вытяжной/приточной

    Характеристики решетки вытяжной/приточной определяются в одноименном диалоге на вкладке Аэродинамическая характеристика (Рис. 2 -образныйотвод(утка)прямоугольногосечения38). Диалог появляется при нажатии кнопки Характеристики в диалоге свойств (раздел 2.10.4.2) и содержит в строке заголовка обозначение выбранного типа решетки.

    На вкладке Аэродинамическая характеристика определяются потери давления на решетке, а также уровень звукового давления (шума), производимого воздухом, проходящим через «живое сечение» решетки.





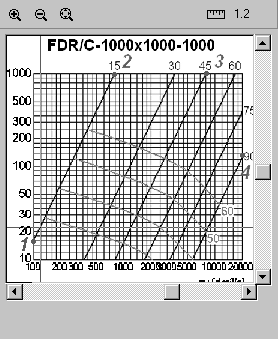

    Рис. 2-образный отвод (утка) прямоугольного сечения38. Вкладка Аэродинамические характеристики диалога Решетка вытяжная




    Опции диалога

  • В полях Расход воздуха min, м3/часРасход воздуха max, м3/час отображаются характеристики текущей решетки. Они считываются из базы данных.

  • Группа Рабочая точка

    • Для регулируемой решетки полоса прокрутки позволяет при подборе изменять площадь ее

      «живого сечения». При этом на ее левой и правой границах отображаются соответственно

      минимальное и максимальное значения, нанесенные на регулировочную шкалу данной решетки, а в окне ввода — текущее значение, характеризующее процент открытия решетки. Для нерегулируемых решеток действия с полосой прокрутки невозможны.

      Изменение величины открытия решетки ведет к смещению ее рабочей точки на аэродинамической характеристике в правой части окна.

      Величина потерь давления на решетке, а также уровень звукового давления (шума), создаваемый воздухом, проходящим через решетку, могут быть определены по характеристике визуально.

    • В поле Расход воздуха, м3/час отображается значение фактического расхода воздуха в рабочей точке, полученное как частное от деления расхода воздуха в текущем помещении на количество решеток, устанавливаемых в этом помещении (ввод величин осуществляется в диалоге Решетка вытяжная/приточная).

    • В поле Потери давления, Па отображается значение соответствующего параметра, получаемое на основе зависимости:

      kQ 2 , где

      P, Па — величина потерь давления; Q, м3/час — расход воздуха;

      K — константа.

  • Поле Площадь живого сечения, м2 характеризует одноименный параметр решетки, считываемый из базы данных решеток.

  • Поле Относительное давление, Па позволяет задать относительное давление воздуха в текущем помещении (по отношению к величине атмосферного давления). Поле предназначено для заполнения при интеграции Библиотеки проектирования систем вентиляции с расчетными модулями, выполняющими аэродинамический расчет воздуховодов.

  • Активация переключателя Создать файл отчета этого диалога позволяет выполнить сохранение результатов этого запроса в текстовом файле для последующего включение в состав Пояснительной записки.

  • В правой части диалога расположена аэродинамическая характеристика. Она представляет собой график зависимости потерь давления от расхода воздуха. При работе с аэродинамической характеристикой используются следующие кнопки изменения масштаба отображения:

    image Кнопка Увеличить масштаб image Кнопка Уменьшить масштаб image Кнопка Показать все

    Масштаб отображения виден рядом с пиктограммой Масштабный коэффициент.




    image Пиктограмма Масштабный коэффициент

    Завершение подбора решетки и возврат в диалог Решетка вытяжная/приточная для последующей вставки решетки в пространство «модели» производится при нажатии кнопки ОК. Для выхода из диалога без применения подобранного режима работы необходимо нажать кнопку Отмена.

    2.10.4.3 Расширительная камера

    Свойства расширительной камеры перед помещением в «модель» определяются в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения39). Вставка расширительной камеры в «модель» может быть выполнена также из диалога Решетка вытяжная/приточная (раздел 2.10.4.2) в случае вставки ее совместно с решеткой — это возможно, если в базе данных решеток содержится прямая ссылка на тот тип расширительных камер, который может быть применен с воздухораспределителем данного типа.





    Замечание. При вставке расширительных камер в библиотеке сделано допущение: не учитывается конструктивная особенность, закладываемая некоторыми производителями вентиляционного оборудования в конструкцию всасывающего и напорного патрубков.

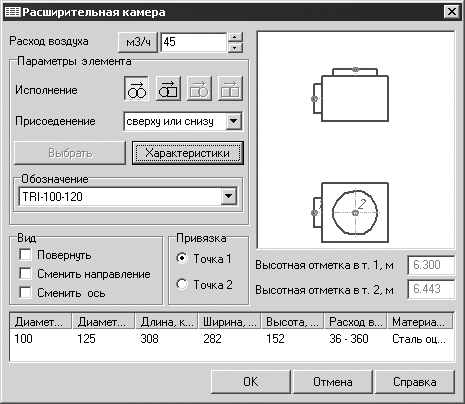

    Рис. 2-образный отвод (утка) прямоугольного сечения39. Диалог Расширительная камера




    Опции диалога

  • В поле Расход воздуха задается суммарный расход воздуха через элемент воздуховода в м3/час. Поле снабжено кнопкой-образный отвод (утка) прямоугольного сеченияконвертером м3/ч, позволяющей осуществлять преобразование величины расхода воздуха, заданного в поле ввода в производных единицах: м3/с, л/с. Пересчету размерности расхода воздуха посвящен раздел 2.10.5.1.2.

  • Группа Параметры элемента

  • Высотная отметка в т.1, мВысотная отметка в т.2, м — отметка точки, лежащей на оси (для круглого сечения) или на нижней грани (для прямоугольного сечения) всасывающего патрубка и напорного патрубка соответственно.

  • Окно в нижней части диалога содержит такие справочные данные, как диаметры воздуховодов всасывающего и напорного патрубков приточной камеры, мм (Диаметр, воздуховод, входДиаметр, воздуховод, выход), геометрические размеры корпуса расширительной камеры, мм (Длина, корпусВысота, корпус), данные по допустимому расходу воздуха и материалу корпуса.

    Завершение подбора расширительной камеры и переход к вставке ее изображения в пространство

    «модели» производится при нажатии кнопки ОК. Для выхода из диалога без создания элемента необходимо нажать кнопку Отмена.

    2.10.5Вентилятор

    Базы данных библиотеки содержат информацию о вентиляторах следующих типов:

  • Радиальный,

  • Осевой,

  • Крышный,

  • Канальный круглого сечения,

  • Канальный прямоугольного сечения.

    При выборе вентилятора в диалоге Элементы систем вентиляции появляется диалог, в котором нужно определить свойства вентилятора перед вставкой в «модель». В этом же диалоге можно изменить свойства вентилятора при редактировании. Название диалога соответствует типу вентилятора. Ниже рассмотрены свойства вентиляторов разных типов и диалоги, в которых эти свойства задаются.

          1. Вентилятор радиальный

            Рассмотрим свойства, которые задаются при подборе вентилятора, на примере вентилятора радиального. В силу того, что большинство опций в диалогах для вентиляторов разных типов одинаковы, как одинаков и процесс подбора, эти сведения можно применить и ко всем другим типам. Опции, специфичные для какого-образный отвод (утка) прямоугольного сечениялибо типа вентилятора, будут описаны в разделе, посвященном соответствующему типу.

            Свойства радиальных вентиляторов (центробежных), помещаемых в «модель», задаются в одноименном диалоге (Рис. 2 -образныйотвод(утка)прямоугольногосечения41). Он позволяет осуществлять подбор крыльчатки вентилятора и двигателя, исходя из требуемого полного давления, производительности, рекомендуемых значений КПД, уровня шума,

            определяемого скоростью вращения рабочего колеса. Подбор ведется как на основании расчетных данных, так и с использованием кривых на аэродинамической характеристике вентилятора.





            Рис. 2-образный отвод (утка) прямоугольного сечения41. Диалог Вентилятор радиальный




            Ограничения

            В текущей версии библиотеки (1.02) поддерживается установка только вентиляторов исполнения 1 (рабочее колесо установлено непосредственно на одном валу с электродвигателем). При этом база данных содержит полный ряд вентиляторов всех исполнений, производимых указанным изготовителем.

            Опции диалога

  • Группа Параметры элемента

    • В списке Исполнение по назначению задаются требования к конструкции вентилятора в соответствии с условиями эксплуатации:

              1. общего назначения,

              2. теплостойкий,

              3. коррозионностойкий,

              4. коррозионностойкий теплостойкий,

              5. взрывозащищенный,

              6. взрывозащищенный теплостойкий,

              7. взрывозащищенный коррозионностойкий,

              8. взрывозащищенный коррозионностойкий теплостойкий,

              9. пылевой,

              10. пылевой взрывозащищенный,

              11. пылевой взрывозащищенный коррозионностойкий,

              12. дымовой.

    • В списке Конструктивное исполнение задается тип исполнения вентилятора. Согласно каталогам заводов-образный отвод (утка) прямоугольного сеченияизготовителей, может быть выбран один из вариантов:

      • Исполнение 1 (вентилятор установлен непосредственно на одном валу с электродвигателем),

      • Исполнение 3 (передача вращения от электродвигателя к рабочему колесу осуществляется через эластичную муфту, гидравлическую или индукторную муфту скольжения),

      • Исполнение 5 (привод осуществляется клиноременной передачей с постоянным передаточным отношением).

    • В поле Производительность вводится расчетное значение производительности подбираемого вентилятора. Размерность вводимой величины — м3/час. Интерфейс позволяет выполнять пересчет значений производительности, заданных другими величинами — л/с, м3/с (см. раздел 2.10.5.1.2).

    • В поле Полное давление вводится расчетное значение давления, развиваемого подбираемым вентилятором. Размерность вводимой величины — Па. Интерфейс позволяет выполнять пересчет значений давления, заданных другими величинами — мм вод. ст., кгс/м2, мм рт. ст., кгс/см2 или атм, бар (см. раздел 2.10.5.1.3).

      Приведенный выше набор данных является необходимо-образный отвод (утка) прямоугольного сечениядостаточным для первичного подбора вентилятора. Подбор выполняется после нажатия кнопки Выбрать. Список вентиляторов текущей базы данных, удовлетворяющий условиям поиска, отображается в поле Типоразмер вентилятора.

    • Кнопка Характеристики позволяет перейти к диалогу, позволяющему оптимизировать подбор вентилятора на основе анализа его аэродинамических характеристик (см. раздел 2.10.5.1.1).

    • В списке Направление вращения выбирается необходимое направление вращения рабочего колеса — левое или правое.

    • С помощью списка Положение корпуса можно задать угол поворота кожуха рабочего колеса при установке вентилятора. Отсчет углов производится в градусах по направлению вращения рабочего колеса.

  • Активация переключателя Присоединение гибких вставок позволяет установить вентилятор с гибкими вставками, подобранными из текущей базы данных по номеру вентилятора. Гибкие вставки устанавливаются на всасывающем и напорном отверстиях кожуха.





    Замечание. При создании «модели» системы вентиляции средствами библиотеки проводится контроль, запрещающий прямое присоединение воздуховодов к кожуху вентилятора без использования гибких вставок.





  • Установка вентилятора в пространство «модели» допускается при работе как на плане, так и на разрезе. При установке вентилятора на плане его основание привязывается к уровню чистого пола рассматриваемого этажа (отметка уровня чистого пола задается в диалоговом окне Параметры новой системы вентиляции в начале ее компоновки). Если установка производится на отметку, отличную от отметки этажа, она может быть определена в поле Высота установки. В процессе проектирования высота установки может быть изменена с помощью команды Изменить высотную отметку элементов системы (см. раздел 2.4 на стр. 16).

    Высотная отметка в т.1 — отметка оси всасывающего патрубка вентилятора, размер имеет справочное значение.

    Высотная отметка в т.2 — отметка выходного сечения напорного патрубка вентилятора, размер имеет справочное значение. При углах установки кожуха, отличных от нулевого, приводится отметка оси напорного патрубка.

  • Вид

    Группы доступных опций варьируются в зависимости от того, в плане или на разрезе производится установка вентилятора.

    Опции Вид сверхуГлавный видВид слеваВид сзадиВид справа предназначены для изменения пространственной ориентации вентилятора.

  • Привязка

    Группа опций предназначена для переопределения точки привязки элемента. Точка — точка, лежащая на оси входного сечения заборного патрубка, — на оси выходного сечения напорного патрубка.

  • Окно в нижней части диалога содержит такие справочные данные, как:

    • Номер вентилятора— диаметр воздуховода, присоединяемого к всасывающему патрубку (мм),

    • АхВ — размеры воздуховода, присоединяемого к напорному патрубку (мм),

    • Производительность — допустимый интервал значений (м3/час),

    • Полное давление — допустимый интервал значений (Па),

    • Масса вентилятора без электродвигателя (кг).

      Для перехода к вставке изображения вентилятора с заданными свойствами в пространство «модели» необходимо нажать кнопку ОК, для возврата в диалог Элементы систем вентиляции — кнопку Отмена.

              1. Характеристики вентилятора радиального

                Для определения характеристик вентилятора необходимо нажать кнопку Характеристики в диалоге определения свойств вентилятора. При этом появится диалог характеристик вентилятора с вкладкой Аэродинамическая характеристика (Рис. 2 -образный отвод (утка) прямоугольного сечения42), которая предназначена для подбора электродвигателя или выбора уставки трансформатора, а также вариантного подбора вентиляторов.





                Замечание. В строке заголовка диалога характеристик отображается название выбранной марки вентилятора.









                Рис. 2-образный отвод (утка) прямоугольного сечения42. Вкладка Аэродинамическая характеристика

                диалога характеристик вентилятора радиального

                Опции диалога

  • По рабочей точке на семействе кривых аэродинамической характеристики отстраивается рабочая характеристика (кривая синего цвета). Исходной для построения является зависимость:

    kQ 2 ,

    P, Па — полное давление; Q, м3/час — расход воздуха; K — константа.

  • Точкой красного цвета на рабочей характеристике обозначается расчетная рабочая точка. Значения полного давления и производительности вентилятора в расчетной рабочей точке указаны в блоке Рабочая точка, расчет. При этом ввиду дискретности привода, в ряде случаев такие параметры воздуха на рассматриваемом вентиляторе не могут быть получены.

  • Для получения реальных параметров воздуха рабочая точка должна быть совмещена с точкой пересечения рабочей характеристики и одной из кривых установочных мощностей. Библиотека отслеживает вариацию рабочей точки внутри заданного интервала (–20%…80% производительности, при этом интервал может быть сужен или расширен пользователем). Ширина интервала определяется внутри блока Отклонение производительности, при перемещении рабочей точки в окнах блока Текущее значение отображаются мгновенные значения P и Q.

  • Фактическая рабочая точка, находящаяся на пересечении рабочей характеристики и одной из кривых установочной мощности указывается щелчком левой кнопкой мыши и маркируется на аэродинамической характеристике красной точкой, при этом фактические значения и записываются в окна блока Рабочая точка, подбор.

  • По электрической мощности, указанной на кривой установочной мощности, в списке Типоразмер двигателя подбирается электродвигатель привода рабочего колеса вентилятора.

  • При наличии лицензии на Библиотеку электродвигателей КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК кнопка Сведения позволяет сформировать запрос к базе данных указанной библиотеки по полю Типоразмер двигателя и вернуть ряд параметров. Например, на Рис. 2 -образный отвод (утка) прямоугольного сечения43 приведен вид окна с параметрами электродвигателя АИР56B) и пространственную4.








    Рис. 2-образный отвод (утка) прямоугольного сечения43. Окно Параметры электродвигателя




    Если в базе данных нет ссылки на конкретный тип электродвигателя, применяемый в выбранном вентиляторе, список Типоразмер двигателя и кнопка Сведения недоступны.

    Активация переключателя Создать файл параметров окна Параметры электродвигателя позволяет выполнить сохранение результатов этого запроса в текстовом файле для последующего включения в состав пояснительной записки или технического задания смежному отделу.

    Завершение подбора режима работы вентилятора и возврат в диалог Вентилятор радиальный производится после нажатия на кнопку ОК. При этом в окно справочной информации указанного диалога вносятся уточненные значения электрической мощности и скорости вращения рабочего колеса. Для выхода из диалога без применения подобранного режима работы необходимо нажать кнопку Отмена.

            1. Диалог Перевод значения производительности (расхода)

              Базовой единицей измерения производительности в библиотеке является м3/час. Если входные данные для подбора имеют другую размерность, например, л/с, они должны быть пересчитаны в базовую. Для этого, после их ввода в поле Производительность диалога свойств вентилятора, нужно нажать на кнопку м3/час, находящуюся рядом с полем. Появится диалог Перевод значения производительности (Рис. 2 -образный отвод (утка) прямоугольного сечения44).

              В поле, в левой части диалога, отображается число, введенное в поле Производительность. Список в правой части диалога содержит возможные единицы измерения. При выборе из списка размерности введенного значения в левом поле производится пересчет значения в соответствии с Табл. 2 -образный отвод (утка) прямоугольного сечения1.








              Рис. 2-образный отвод (утка) прямоугольного сечения44. Диалог Перевод значения производительности




              Табл. 2-образный отвод (утка) прямоугольного сечения1. Формулы пересчета производительности




              Размерность исходной величины, Q1

              Размерность конечной величины, Q

              Формула пересчета

              м3

              м3/час

              Q = Q1x 3600

              л/с

              м3/час

              Q = Q1x 3,6

              Возвращение в диалог свойств вентилятора с применением пересчитанного значения производится после нажатия кнопки ОК. Выход из диалога без применения пересчета — после нажатия кнопки Отмена.

            2. Диалог Перевод значения давления

    Базовой единицей измерения давления в библиотеке является м3/час. Если входные данные для подбора имеют другую размерность, например, бар, полное давление, развиваемое вентилятором, должно быть введено в поле Полное давление в диалоге Вентилятор радиальный. Вызов диалога Перевод значения давления (Рис. 2 -образныйотвод(утка)прямоугольногосечения45), служащего для конвертации введенных значений, производится нажатием на кнопку Па, находящуюся рядом с полем Полное давление.

    Список в правой части диалога позволяет определить размерность введенного значения. Сразу же после выбора размерности введенного значения в левом поле производится пересчет значения в соответствии с Табл. 2 -образный отвод (утка) прямоугольного сечения2.





    Рис. 2-образный отвод (утка) прямоугольного сечения45. Диалог Перевод значения давления




    Табл. 2-образный отвод (утка) прямоугольного сечения2. Формулы пересчета давления




    Размерность исходной величины, P1

    Размерность конечной величины, P

    Формула пересчета

    мм вд. ст.

    Па

    P = P1x 9,8

    кгс/м2

    Па

    P = P1x 9,8

    мм рт. ст.

    Па

    P = P1x 133,3

    кгс/см2

    Па

    P = P1x 98039,2

    атм

    Па

    P = P1x 98039,2

    бар

    Па

    P = P1x 100000

    Возвращение в диалог свойств вентилятора с применением пересчитанного значения производится после нажатия кнопки ОК. Выход из диалога без применения пересчета — после нажатия кнопки Отмена.

          1. Вентилятор осевой

            Для определения свойств вентилятора осевого, помещаемого в «модель», предназначен одноименный диалог (Рис. 2 -образный отвод (утка) прямоугольного сечения46). Опции диалога и порядок подбора вентилятора такие же, как и в диалоге Вентилятор радиальный (см. раздел 2.10.5.1 на стр. 51).








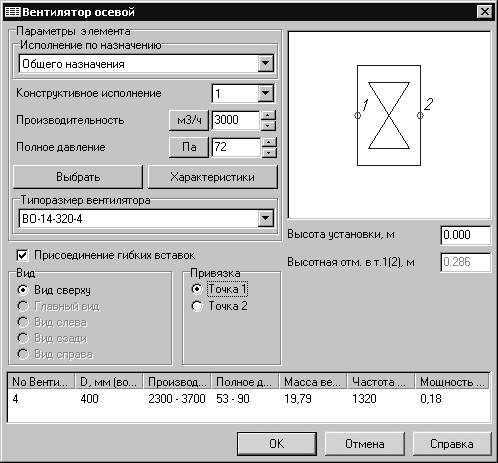

            Рис. 2-образный отвод (утка) прямоугольного сечения46. Диалог Вентилятор осевой




          2. Вентилятор крышный

            Диалог Вентилятор крышный (Рис. 2 -образный отвод (утка) прямоугольного сечения47) предназначен для определения свойств крышных вентиляторов, помещаемых в «модель».








            Рис. 2-образный отвод (утка) прямоугольного сечения47. Диалог Вентилятор крышный




            Опции диалога

            Опции диалога аналогичны опциям диалога Вентилятор радиальный (см. раздел 2.10.5.1 на стр. 51). Кроме того, в диалоге имеется список Выброс воздуха, отражающий конструктивное исполнение вентилятора. В нем необходимо выбрать тип исполнения вентилятора: с верхним или боковым выбросом. В списке отображаются только те типы конструктивных исполнений вентиляторов, ссылка на которые имеется в текущей базе данных.

          3. Вентилятор канальный круглого сечения

            Диалог Вентилятор канальный круглого сечения (Рис. 2 -образный отвод (утка) прямоугольного сечения48) предназначен для определения свойств канальных вентиляторов, устанавливаемых на воздуховоды круглого сечения.








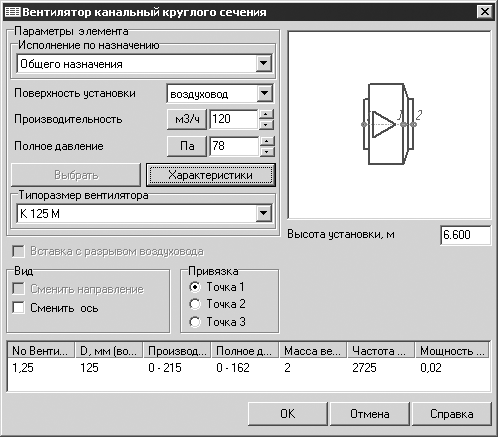

            Рис. 2-образный отвод (утка) прямоугольного сечения48. Диалог Вентилятор канальный круглого сечения




            Опции диалога

            Опции диалога аналогичны опциям диалога Вентилятор радиальный (см. раздел 2.10.5.1 на стр. 51). Кроме того, имеется список Поверхность установки, отражающий конструктивное исполнение вентилятора: с возможностью монтажа на воздуховод или стену. В списке отображаются только те типы конструктивных исполнений вентиляторов, ссылка на которые имеется в текущей базе данных.

          4. Вентилятор канальный прямоугольного сечения

    Диалог Вентилятор канальный прямоугольного сечения (Рис. 2 -образный отвод (утка) прямоугольного сечения49) предназначен для определения свойств канальных вентиляторов, устанавливаемых на воздуховоды прямоугольного сечения. Опции диалога аналогичны опциям диалога Вентилятор радиальный (см. раздел 2.10.5.1 на стр. 51).








    Рис. 2-образный отвод (утка) прямоугольного сечения49. Диалог Вентилятор канальный прямоугольного сечения




        1. Вставка гибкая

          В библиотеке предусмотрена возможность применения гибких вставок прямоугольного и круглого сечения. Определение их свойств перед помещением в «модель» производится в диалогах Гибкая вставка прямоугольного сечения и Гибкая вставка круглого сечения соответственно.

          1. Вставка гибкая прямоугольного сечения

            Для определения свойств гибкой вставки прямоугольного сечения, присоединяемой к вентилятору в пространстве «модели», предназначен одноименный диалог (Рис. 2 -образныйотвод(утка)прямоугольногосечения50). Он вызывается из диалога Элементы систем вентиляции при выборе соответствующего элемента. Кроме того, гибкие вставки могут быть автоматически присоединены к всасывающему и напорному отверстиям кожуха вентилятора при включенной опции Присоединение гибких вставок в диалоге свойств вентилятора.








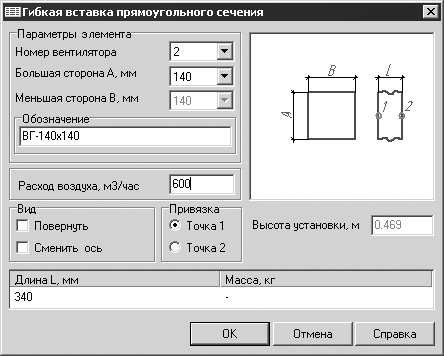

            Рис. 2-образный отвод (утка) прямоугольного сечения50. Диалог Гибкая вставка прямоугольного сечения




            Опции диалога

  • Группа Параметры элемента

    • Список Номер вентилятора

      В этом списке необходимо выбрать номер вентилятора, на который будет производиться установка гибких вставок.

    • В списках Большая сторона АМеньшая сторона В задается сечение гибкой вставки. В списках доступны значения размеров, которые могут быть использованы с вентилятором выбранного номера.





      Замечание. Размерный ряд выходных сечений вентиляторов несколько отличается (на единицы миллиметров) от стандартизованного размерного ряда воздуховодов прямоугольного и круглого сечений. При этом некоторые изготовители вентиляционного оборудования в каталогах оборудования указывают этот размер точно, а некоторые округляют до стандартных значений. Для обеспечения универсального подхода, позволяющего напрямую использовать любые каталоги без разночтений, допускается ввод в базу данных и точных, и приближенных значений, поэтому при выборе номера вентилятора может возникнуть вариантность сечений гибких вставок. Тем не менее, все они могут быть подключены к выбранному вентилятору.





    • В поле Обозначение отображается обозначение типоразмера гибкой вставки, выбранной в соответствии с указанными выше параметрами.

  • Поле Расход воздуха

    В этом поле необходимо ввести расчетное значение расхода воздуха (в м3/час). Введенное значение будет помещено в обозначение элемента при создании чертежа.

  • Группа Вид

    Опции ПовернутьСменить ось предназначены для изменения пространственной ориентации гибкой вставки.

  • Группа Привязка

    Эта группа опций предназначена для переопределения точки привязки элемента.

  • Высота установки

    В этом справочном поле отображается высота установки элемента.

  • Окно в нижней части диалога содержит такие справочные данные, как Длина L (мм), Масса (кг).

    Для перехода к помещению изображения гибкой вставки в пространство «модели» после задания параметров нужно нажать кнопку ОК. Для выхода из диалога без создания элемента — кнопку Отмена.

    Во время вставки элемента на экране отображаются его фантом и окно управления вставкой. С помощью команд из этого окна можно изменить параметры и ориентацию элемента. Все внесенные изменения немедленно отражаются на геометрии фантома.

    Построение «модели» завершается нажатием кнопки Прервать команду на Панели специального управления КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

          1. Вставка гибкая круглого сечения

    Определение свойств гибкой вставки круглого сечения, присоединяемой к вентилятору в пространстве

    «модели», производится в одноименном диалоге (Рис. 2 -образный отвод (утка) прямоугольного сечения51), появляющемся после выбора этого элемента в диалоге Элементы систем вентиляции.

    Опции этого диалога аналогичны опциям диалога Гибкая вставка прямоугольного сечения (см. раздел 2.10.6.1).





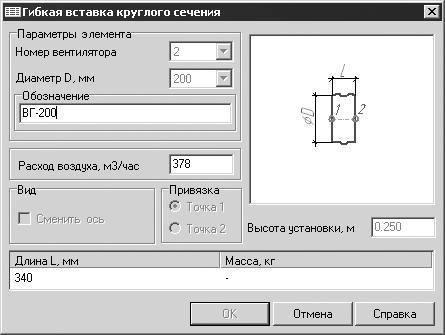

    Рис. 2-образный отвод (утка) прямоугольного сечения51. Диалог Гибкая вставка круглого сечения




      1. Построение поэтажных планов систем

        Для автоматического формирования планов вентиляционных систем вызовите команду библиотеки

        Поэтажный план или нажмите одноименную кнопку на пользовательской инструментальной панели.




        image Кнопка Поэтажный план





        Замечание. Формирование документации возможно, если текущим является лист, содержащий «модель здания».





        После вызова команды на экране появляется диалог создания чертежа вентиляционной системы, состоящий из двух вкладок: Одна система (Рис. 2 -образный отвод (утка) прямоугольного сечения52) и Выборка систем (Рис. 2 -образный отвод (утка) прямоугольного сечения53).




        1. Вкладка Одна система

          Вкладка Одна система (Рис. 2 -образный отвод (утка) прямоугольного сечения52) предназначена для выбора системы вентиляции, чертеж которой нужно получить. При этом каждая система будет размещена на отдельном чертеже.








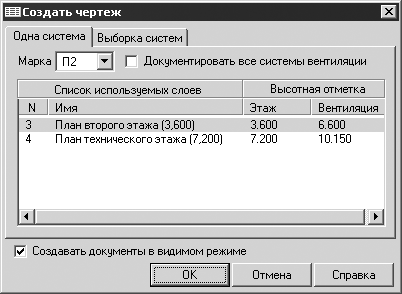

          Рис. 2-образный отвод (утка) прямоугольного сечения52. Вкладка Одна система диалога Создать чертеж

  • В списке Марка выберите ту систему вентиляции из имеющихся в «модели», на которую требуется получить документацию.

  • В перечне слоев-образный отвод (утка) прямоугольного сеченияэтажей отображаются этажи, на которых размещены воздуховоды и оборудование выбранной системы. Выделите в этом списке тот слой, план которого с нанесением воздуховодов системы должен быть включен в чертеж.

  • Опция Документировать все системы вентиляции позволяет одновременно создать все поэтажные планы всех систем, которые находятся в «модели».

  • Включение опции Создавать документы в видимом режиме означает, что все созданные документы будут открыты в текущем сеансе КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

    Настроив параметры создания чертежа, нажмите кнопку ОК для продолжения работы.




        1. Вкладка Выборка систем

          Вкладка Выборка систем (Рис. 2 -образный отвод (утка) прямоугольного сечения53) предназначена для выбора систем вентиляции, чертеж которых нужно получить. При этом все системы будут размещены на одном чертеже.





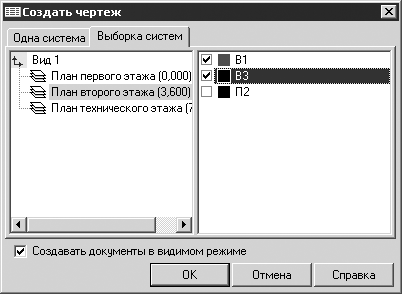

          Рис. 2-образный отвод (утка) прямоугольного сечения53. Вкладка Выборка систем диалога Создать чертеж




          Вкладка Выборка систем (Рис. 2 -образный отвод (утка) прямоугольного сечения53) включает два списка:

  • Список слоев (этажей) текущего вида, на которых размещено вентиляционное оборудование и воздуховоды рассматриваемых проектом систем вентиляции — в левой части вкладки.

  • Список приточных и вытяжных систем, «модели» которых созданы с помощью Библиотеки проектирования систем вентиляции в текущем документе и расположены частично или полностью на выделенном подсветкой слое (этаже) — в правой части вкладки.

    Для создания выборки тех систем вентиляции, планы которых должны быть помещены на одном листе, пометьте эти системы флажками в правой части вкладки. Для этого необходимо щелкнуть один раз левой кнопкой мыши в пустом квадрате слева от названия системы — в квадрате появится флажок.

    Библиотека позволяет получать цветные чертежи. Для этого каждой системе вентиляции должен быть сопоставлен цвет, который будет использован для отрисовки воздуховодов и оборудования, составляющих рассматриваемую систему. Назначение цвета может быть выполнено в стандартном окне WINDOWS, вызываемом двойным щелчком левой кнопкой мыши по закрашенному квадрату слева от названия системы. По умолчанию он имеет черный цвет, после смены текущего цвета его цвет также изменится. Кроме того, цвет может быть сопоставлен воздуховодам вновь определяемой в библиотеке системе вентиляции в диалоге Параметры новой системы вентиляции (см. раздел 2.9.1 на стр. 21).

    Включение опции Создавать документы в видимом режиме означает, что все созданные документы будут открыты в текущем сеансе КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

    Настроив параметры создания чертежа, нажмите кнопку ОК для продолжения работы.

    Укажите в «модели» те воздуховоды, которые должны быть отмаркированы на чертеже и аксонометрической схеме с указанием диаметра (габарита) и расхода воздуха через него (согласно ГОСТ 21.602-образный отвод (утка) прямоугольного сечения79). В случае ошибочного выделения щелкните по выделенному воздуховоду повторно — выделение с него будет снято.

    Для завершения маркировки и создания чертежа нажмите кнопку Прервать команду на Панели специального управления КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

    При формировании чертежа производится автоматический подбор формата листа из ряда А0—А5 и центрирование изображения на выбранном формате.

    Созданные чертежи записываются в папку, определенную в диалоге настройки конфигурации текущего проекта (см. раздел 2.8 на стр. 20). Созданный чертеж требует дооформления: привязки воздуховодов и оборудования к ограждающим конструкциям, внесения технических требований, что может быть сделано средствами КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.




      1. Построение аксонометрических схем

        Для автоматического построения аксонометрических схем вентиляционных систем вызовите команду библиотеки Создать аксонометрическую схему или нажмите одноименную кнопку на пользовательской инструментальной панели. После вызова команды на экране появляется диалог Создать аксонометрическую схему (Рис. 2 -образный отвод (утка) прямоугольного сечения54).




        image Кнопка Создать аксонометрическую схему





        Замечание 1. Формирование документации возможно, если текущим является чертеж, содержащий

        «модель здания».




        Замечание 2. Создание аксонометрической схемы удобнее выполнять после создания чертежа, в этом случае на ней сразу будут отображены маркировки тех воздуховодов, которые выполнялись на плане.












        Рис. 2-образный отвод (утка) прямоугольного сечения54. Диалог Создать аксонометрическую схему

  • В списке Марка выберите ту систему вентиляции из имеющихся в «модели», аксонометрическую схему которой требуется получить.

  • В перечне слоев-образный отвод (утка) прямоугольного сеченияэтажей отображаются этажи, на которых размещены воздуховоды и оборудование выбранной системы.

  • Опция Документировать все системы вентиляции позволяет одновременно создать аксонометрические схемы всех систем, которые находятся в «модели».

  • Включение опции Создавать документы в видимом режиме означает, что все созданные документы будут открыты в текущем сеансе КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

    Настроив параметры создания аксонометрической схемы, нажмите кнопку ОК для ее формирования.

    Файлы чертежей, содержащие созданные аксонометрические схемы, записываются в папку, определенную в диалоге настройки конфигурации текущего проекта.

    Получив аксонометрическую схему, вы можете дооформить ее, используя команды библиотеки Проставить обозначения элементов системы и Проставить высотные отметки или одноименные кнопки на Пользовательской панели управления.

    image Кнопка Проставить обозначения элементов системы

    image Кнопка Проставить высотные отметки

      1. Создание спецификации оборудования и материалов по ГОСТ 21.101-97

        Для автоматического формирования спецификации вызовите команду библиотеки Создать спецификацию по ГОСТ 21.101-97 или нажмите одноименную кнопку на пользовательской инструментальной панели. После вызова команды на экране появляется диалог Создать спецификацию по ГОСТ 21.101-97 (Рис. 2 -образный отвод (утка) прямоугольного сечения55).




        image Кнопка Создать спецификацию по ГОСТ 21.101-97





        Замечание. Формирование документации возможно, если текущим является чертеж, содержащий

        «модель здания».












        Рис. 2-образный отвод (утка) прямоугольного сечения55.Диалог Создать спецификацию по ГОСТ 21.101-97

  • В списке Марка выберите ту систему вентиляции из имеющихся в «модели», спецификацию (по ГОСТ 21.101-образный отвод (утка) прямоугольного сечения97) которой требуется получить.

  • Опция Документировать все системы вентиляции позволяет одновременно создать спецификацию оборудования и материалов на каждую из систем, которые находятся в «модели».

  • Включение опции Создавать документы в видимом режиме означает, что все созданные документы-образный отвод (утка) прямоугольного сеченияспецификации будут открыты в текущем сеансе КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

  • Активизация опции Показывать площадь развертки позволяет включить в колонку спецификации

    «Примечание» информацию о расходе материалов на используемые в системе воздуховоды и фасонные части. Спецификация в данном оформлении может не включаться в основной комплект рабочих чертежей, использоваться как справочная.

    Настроив параметры создания спецификации, нажмите кнопку ОК для ее формирования.

    Файлы, содержащие созданные спецификации, записываются в папку, определенную в диалоге настройки конфигурации текущего проекта (см. стр. 20).




      1. Создание спецификации оборудования и материалов по ГОСТ 21.110-95

        Для автоматического формирования заказной спецификации вызовите команду библиотеки Спецификация по ГОСТ 21.110-95 или нажмите одноименную кнопку на пользовательской инструментальной панели.

        image Кнопка Создать спецификацию по ГОСТ 21.110-95





        Замечание. Формирование документации возможно, если текущим является чертеж, содержащий

        «модель здания».





        После вызова команды на экране появляется диалог создания заказной спецификации (Рис. 2 -образный отвод (утка) прямоугольного сечения56).








        Рис. 2-образный отвод (утка) прямоугольного сечения56. Диалог Создать спецификацию по ГОСТ 21.110-95

  • Включение опции Создавать документы в видимом режиме означает, что все созданные документы-образный отвод (утка) прямоугольного сеченияспецификации будут открыты в текущем сеансе КОМПАС-образный отвод (утка) прямоугольного сеченияГРАФИК.

  • Активизация опции Показывать площадь развертки позволяет включить в колонку спецификации

    «Примечание» информацию о расходе материалов на используемые в системе воздуховоды и фасонные части. Спецификация в данном оформлении может не включаться в основной комплект рабочих чертежей, использоваться как справочная.

    Настроив параметры создания спецификации, нажмите кнопку ОК для ее формирования.

    Файлы, содержащие созданные спецификации, записываются в папку, определенную в диалоге настройки конфигурации текущего проекта (см. стр. 20).




      1. Формирование исходных данных для составления строительных смет

        Для автоматического определения объемов работ по монтажу вызовите команду библиотеки Передать данные в АрхиСмету или нажмите одноименную кнопку на пользовательской инструментальной панели. После вызова команды на экране появляется диалог формирования запроса для передачи данных




        (Рис. 2 -образный отвод (утка) прямоугольного сечения57).




        image Кнопка Передать данные в АрхиСмету





        Замечание. Формирование документации возможно, если текущим является чертеж, содержащий

        «модель здания».












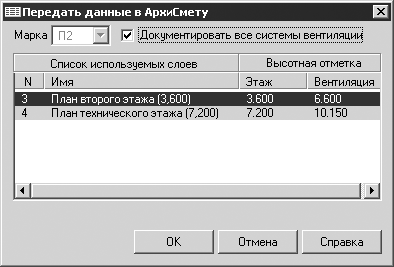

        Рис. 2-образный отвод (утка) прямоугольного сечения57. Диалог Передать данные в АрхиСмету

  • В списке Марка выберите ту систему вентиляции из имеющихся в «модели», смету на которую требуется получить.

  • Опция Документировать все системы вентиляции позволяет включить в расчет все системы вентиляции, которые находятся в «модели».

    Принципы, используемые при объединении элементов в группы при расчете объемов работ.

    Воздуховоды

  • Объем работ по прокладке воздуховодов исчисляется в кв. м. по площади внешней поверхности.

  • Длина воздуховодов определяется между точками пересечения их осевых линий, причем в категорию «воздуховоды» попадают также и все фасонные части: отводы, тройники, S-образный отвод (утка) прямоугольного сеченияобразные отводы, врезки, переходы и проч.

  • Производится классификация воздуховодов по материалу, используемому для их изготовления: сталь оцинкованная, сталь черная, сталь нержавеющая и т. п.

  • Производится классификация воздуховодов по толщине листа (по каждому материалу), например, воздуховоды из стали оцинкованной 0,5 мм, 0,7 мм и т. п..

  • Производится классификация воздуховодов по характеристике сечения по группам:

    • воздуховоды круглого сечения диаметром: до 160 мм,

      от 160 мм до 315 мм,

      от 315 мм до 500 мм,

      от 500 мм до 630 мм,

      от 630 мм до 900 мм,

      от 900 мм до 1400 мм,

      от 1400 мм до 1600 мм,

      более 1600 мм;

    • воздуховоды прямоугольного сечения с периметром: до 520 мм,

      от 520 мм до 1000 мм,

      от 1000 мм до 1800 мм,

      от 1800 мм до 2000 мм,

      от 2000 мм до 3600 мм,

      от 3600 мм до 4500 мм,

      от 4500 мм до 5200 мм,

      от 5200 мм до 6000 мм,

      от 6000 мм до 7200 мм,

      более 7200 мм.

    • Производится классификация воздуховодов по высоте монтажа, при этом используется следующий ряд отметок:

      до 3 метров,

      от 3 до 5 метров,

      от 5 до 8 метров,

      от 8 до 10 метров,

      более 10 метров.

      Вентиляторные установки

  • Объем работ по установке вентиляторов исчисляется в штуках.

  • Производится классификация вентиляторных установок по типу, при этом в примечаниях указывается тип и масса вентилятора.

  • Производится классификация вентиляторных установок по отметке установки, при этом используется следующий ряд отметок:

    до 3 метров,

    от 3 до 5 метров,

    от 5 до 8 метров,

    от 8 до 10 метров,

    более 10 метров.

    Виброизоляторы

  • Объем работ по установке виброизоляторов исчисляется в штуках.

  • Производится классификация виброизоляторов по типу. Ссылка на тип и количество виброизоляторов, используемых для монтажа вентиляторной установки, помещается в модель из файла базы данных вентиляторов при их включении в пространство модели. При этом в примечаниях указывается тип и масса вентилятора.

    Гибкие вставки

  • Объем работ по установке гибких вставок исчисляется в штуках.

  • Производится классификация гибких вставок по геометрии сечения, при этом используется геометрия, считываемая из файла базы данных.

  • Производится классификация гибких вставок по отметке установки, при этом используется следующий ряд отметок:

    до 3 метров,

    от 3 до 5 метров,

    от 5 до 8 метров,

    от 8 до 10 метров,

    более 10 метров.

    Заслонки, клапана

  • Объем работ по установке заслонок и клапанов исчисляется в штуках.

  • Производится классификация заслонок и клапанов по их функциональному назначению (огнепреградительные клапана, клапана регулирующие, обратные клапана, шибера и проч.).

  • Производится классификация заслонок и клапанов по типу.

  • Производится классификация заслонок и клапанов по отметке монтажа, при этом используется следующий ряд отметок:

    до 3 метров,

    от 3 до 5 метров,

    от 5 до 8 метров,

    от 8 до 10 метров,

    более 10 метров.

    Воздухораспределители (плафоны) и решетки

  • Объем работ по установке воздухораспределителей исчисляется в штуках.

  • Производится классификация воздухораспределителей по типу, как правило, тип устройства учитывает его присоединительные размеры.

  • Производится классификация воздухораспределителей по отметке монтажа, при этом используется следующий ряд отметок:

    до 3 метров,

    от 3 до 5 метров,

    от 5 до 8 метров,

    от 8 до 10 метров,

    более 10 метров,

    Настроив параметры для передачи данных в АрхиСмету, нажмите кнопку ОК.

    Экспортный файл записывается в папку, определенную в диалоге настройки конфигурации текущего проекта.

    Для дальнейшей работы вы должны иметь лицензию на программу-образный отвод (утка) прямоугольного сеченияпреобразователь данных из архитектурных проектов в сметы АрхиСмета и систему составления строительных смет WinАВеРС.

    Дальнейшая последовательность ваших действий определяется положениями Руководств пользователя по системам АрхиСмета и WinАВеРС.

    Дистрибуцией указанных систем занимается компания АСКОН (С.-образный отвод (утка) прямоугольного сеченияПетербург, тел. (+812) 252-образный отвод (утка) прямоугольного сечения53-образный отвод (утка) прямоугольного сечения77), разработчиком систем является компания ЭРТИСофт (Москва, тел. (+095) 363-образный отвод (утка) прямоугольного сечения92-образный отвод (утка) прямоугольного сечения00).




      1. Создание чертежей разверток фасонных частей воздуховодов

        Эта возможность доступна только в том случае, если на вашем рабочем месте установлена Библиотека построения разверток. Если на вашем рабочем месте установлен также Справочник материалов, вы можете назначать материал для изготовления фасонной части с его помощью.

        Для создания развертки фасонной части воздуховода выделите ее в «модели» и вызовите из библиотеки команду Создать развертку элемента или нажмите одноименную кнопку на пользовательской инструментальной панели.

        image Кнопка Создать развертку элемента

        После вызова команды на экране появится диалог настройки параметров развертки выбранного фасонного элемента. Его размеры и материал передаются в этот диалог из «модели».

        Дальнейшие действия по построению развертки элемента выполняются в соответствии с правилами работы с Библиотекой построения разверток. Подробную информацию о работе с этой библиотекой вы можете найти в ее Справочной системе.




      2. Редактор Баз данных

        База данных Библиотеки проектирования систем вентиляции представляет собой совокупность текстовых файлов, в каждом из которых описан определенный тип воздуховодов, фасонных частей или оборудования (файлы *.l01—*.l28…, а также обобщающий файл ссылок *.pbd), и связанных с ними файлов аэродинамических характеристик формата *.jpg и *.aer. Текстовый файл *.aer создается Редактором Баз данных автоматически при выполнении привязки в координатах аэродинамической характеристики, подключаемой из файла растрового формата.





        Замечание. Размер изображения аэродинамической характеристики, сохраненного в файле *.jpg, должен составлять 500 х 500 пикселов. Таким образом, при использовании для самостоятельного подключения отсканированных характеристик, характеристик с интернет-образный отвод (утка) прямоугольного сечениясайтов производителей вентиляционного оборудования или электронных каталогов, необходимо с помощью любого редактора растровых графических файлов, например, Adobe Photoshop, установить требуемый размер изображения.





        В составе библиотеки поставляются четыре базы данных: СП АОЗТ ЛИССАНТ (Россия, С-образный отвод (утка) прямоугольного сеченияПб; http://www.lissant.r>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.u/), ООО МОВЕН (Россия, Москва, http://www.moven.r>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.u/), Halton OY (Финляндия, http://www.haltongr>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.oup.com/), LHG Kanalflakt AG (Systemair>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.) (Швеция, http://www.kanalflakt.se/), содержащие сведения о следующих элементах систем вентиляции:

  • воздуховоды круглого и прямоугольного сечения;

  • фасонные части:

    • отводы 45/90 град. прямоугольного сечения,

    • S-образный отвод (утка) прямоугольного сеченияобразные отводы (утка) прямоугольного сечения,

    • тройники прямоугольного сечения,

    • врезки прямоугольного и круглого сечения, устанавливаемые на воздуховоды прямоугольного сечения,

    • переходы с прямоугольного сечения на прямоугольное сечение,

    • переходы с прямоугольного сечения на круглое сечение,

    • отводы 45/90 град. круглого сечения,

    • тройники круглого сечения,

    • врезки прямоугольного и круглого сечения, устанавливаемые на воздуховоды круглого сечения,

    • переходы с круглого сечения на круглое сечение,

    • гибкие вставки прямоугольного и круглого сечения;

  • оборудование:

    • вентиляторы радиальные (исп. 1),

    • вентиляторы осевые (исп. 1, 2),

    • вентиляторы канальные прямоугольного и круглого сечения,

    • вентиляторы крышные,

    • заслонки/клапана воздушные регулирующие круглого сечения,

    • заслонки/клапана воздушные регулирующие прямоугольного сечения,

    • клапана огнезадерживающие круглого сечения;

    • клапана огнезадерживающие прямоугольного сечения;

    • расширительные камеры,

    • потолочные и стеновые воздухораздающие и воздухозаборные устройства (плафоны),

    • решетки вентиляционные.

      Поставляемые в составе библиотеки файлы базы данных названы в соответствии с производителем, изделия которого они описывают, и помещаются в папке Dbase каталога библиотеки.

      Файлы аэродинамических характеристик группируются по классам оборудования и помещаются в папки, использующие в качестве имени номер, соответствующий номеру группы оборудования (список номеров приведен в файле inАВеРСdex.txt, находящемся в папке Dbase).





      Замечание. Произвольная правка баз данных из комплекта поставки Библиотеки не рекомендуется.





      Для запуска Редактора Баз данных (Рис. 2 -образныйотвод(утка)прямоугольногосечения58) выберите из окна библиотеки команду Редактор Баз данных или нажмите одноименную кнопку на пользовательской инструментальной панели.

      image Кнопка
