БАРАБАННЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК 16-32 Plus. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ





ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

БАРАБАННЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК 16-32 Plus

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах









1. ОБЩИЕ УКАЗАНИЯ

Данный  барабанный  шлифовальный  станок  предназначен  исключительно  для  шлифования

изделий из дерева и их заменителей.

Обработка других материалов недопустима, или может производиться только после консуль-

тации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата-

ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-

тые технические правила работы на деревообрабатывающих станках.

Каждое  отклонение  от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.

В станке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии.

Соединительный кабель (или удлинитель) от автомата защиты и от источника электропита-

ния до станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением

каждой жилы не менее 1,5 мм

2

).

Станок  разрешается  эксплуатировать  лицам,  которые  ознакомлены  с  его  работой,  техниче-

ским обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу.

Не запускайте станок в работу!

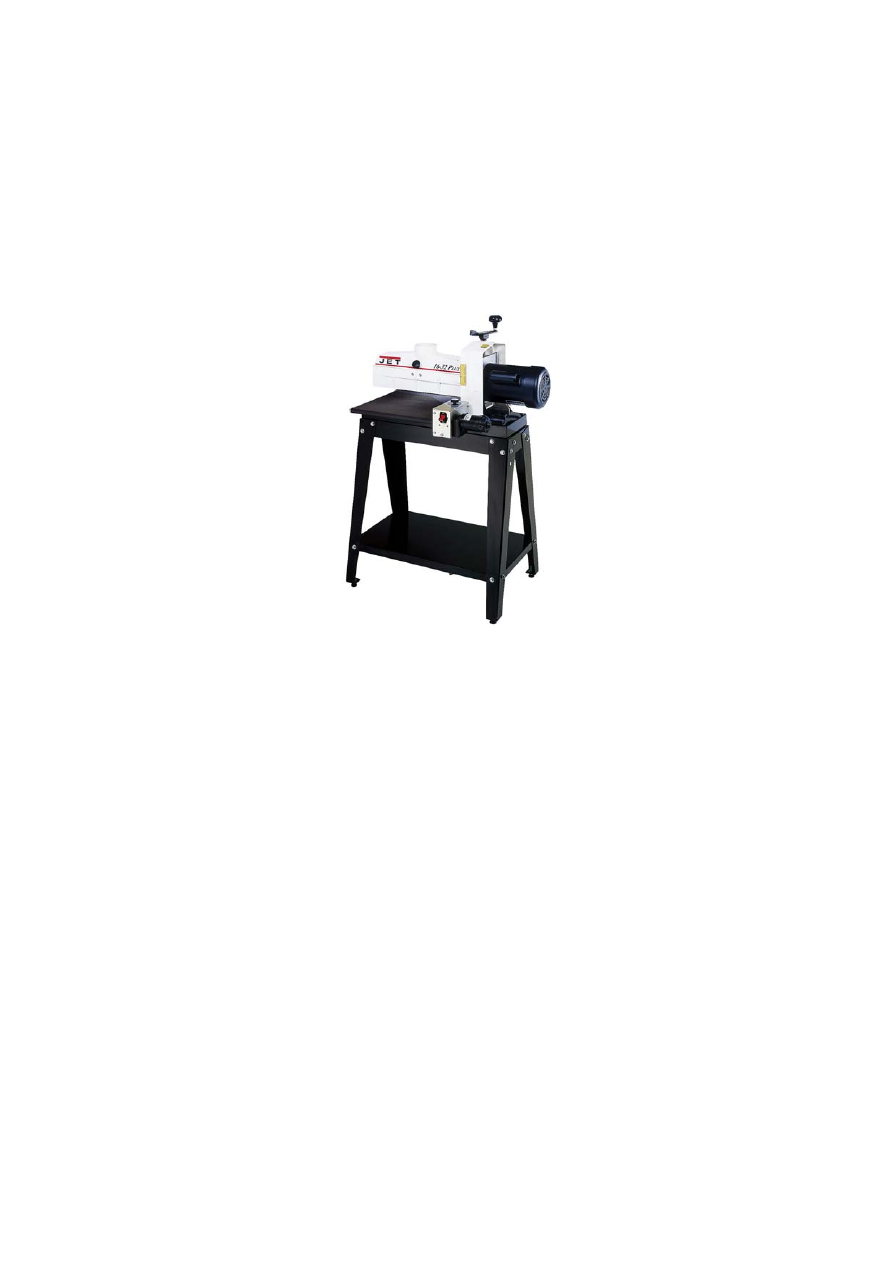

Барабанный шлифовальный

станок 16-32 Plus



-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. КОМПЛЕКТ ПОСТАВКИ
1. 1 Абразивная лента с 80 зерном

2. Подающая лента
3. Станина станка с приемным устройством

4. Коробка с 3 абразивными лентами
5. Чистящий карандаш

6. Инструмент для обслуживания станка
7. Принадлежности для монтажа
8. Инструкция по эксплуатации

9. Перечень запчастей
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Шлифовальный барабан
(толщина х длина) ............... 127  х 410 мм

Скорость вращения ...............  1400  об/мин
Скорость шлифования ................ 9,3  м/сек

Скорость подачи ....................... 0-3  м/мин
Подключение вытяжки, диам. ........ 100 мм
Объемный поток вытяжки

при 20 м/сек ............................. 560 м3/ч
Габариты станка

(ДхШхВ) ........................ 810х580х460 мм
Масса станка ................................... 65 кг


Подключение к сети .. 220 В~ 1/N/PE 50 Hz

Выходная мощность .................. 1,1  кВт S1
S1=непрерывный режим работы с постоян-

ной нагрузкой
Рабочий ток ....................................... 9  A

Соединительный провод
(Н07RN-F) .................................. 3x1,5мм²
Защита предохранителем заводская .. 16 А


*Примечание:

Спецификация

данной

инструкции  является  общей  информацией.
Данные  технические  характеристики  были

актуальны  на  момент  издания  руководства
по  эксплуатации.  Компания WMH Tool Group

оставляет  за  собой  право  на  изменение
конструкции  и  комплектации  оборудования
без уведомления потребителя.

Настройка,

регулировка,

наладка

и

техническое  обслуживание  оборудования

осуществляются покупателем.





4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника  безопасности    включает  в  себя  также  соблюдение  инструкции  по  эксплуатации  и

техническому обслуживанию, предоставленные изготовителем.

Всегда храните инструкцию, предохраняя ее от грязи и влажности, передавайте дальнейшим

пользователям.

Ежедневно перед включением станка проверяйте функционирование необходимых защитных

устройств.

Установленные  дефекты  станка  или  защитных  устройств  необходимо  незамедлительно  уст-

ранить с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.
На станке не разрешается проводить какие-либо изменения, дополнения и перестроении.

Применяйте необходимые согласно инструкциям средства личной защиты.
При работе на станке использовать защитные очки и распиратор.
Следует носить узкую одежду и снять перед работой все украшения, кольца и наручные ча-

сы. При работе со станком не надевать перчатки.

Чтобы длинные волосы не мешали во время работы, оденьте шапочку или сетку для волос.

Установить станок таким образом, чтобы оставить достаточно свободного места для его об-

служивания и для размещения заготовок.

Позаботьтесь о достаточном освещении рабочего места.
Обратите  внимание  на  то,  чтобы  станок  был  устойчив  против  опрокидывания  и  крепко  за-

креплён на прочной и ровной поверхности.

Обратите внимание на то, чтобы электрический провод не служил помехой рабочему процес-

су.

Рабочее место должно быть свободно от ненужных заготовок и т.д.
Никогда не пытайтесь схватить за какую-либо деталь работающего станка.

Работающий станок никогда не оставляйте без присмотра.
Перед тем, как оставить свое рабочее место, отключите станок.

Не включайте станок в непосредственной близости от горючих жидкостей или газов. Изучите

возможности  подачи  сигнала  пожарной  тревоги  и  тушения  пожара,  например,  место  располо-

жения и обслуживание огнетушителей.

Не включайте станок при повышенной влажности или под дождем.
Следите за тем, чтобы не образовывалась большая концентрация пыли – всегда применяйте

соответствующую вытяжную установку.

Древесная пыль может быть взрывоопасной и опасной для здоровья.

Перед обработкой заготовки удалить из нее гвозди и другие инородные тела.
Заготовка должна располагаться на столе безопасно.

Необходимо выдерживать минимальные и максимальные размеры заготовок.
Опилки и части заготовки удалять только при отключенном станке.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Не вставать ногами на станок.
Работы с электрооборудованием должны проводить только электрики.

Поврежденный кабель подлежит немедленной замене.
Никогда не используйте станок, если возникли проблемы с выключателем.

Работы по переоснащению, установке и техническому обслуживанию станка проводить толь-

ко на отключенном станке и при отключенном эл. питании.

Изношенные элементы стола должны быть заменены немедленно.

4.1. ВНИМАНИЕ опасности

Даже при правильном использовании станка остаются приведенные ниже опасности.

Опасность ранения отлетевшими частями заготовок.
Опасность получения травмы вследствие отклонения деталей из-за плохого крепления.

Опасность от шума и пыли.
Необходимо свести уровень шума к минимуму, обращая для этого внимание на тип и состоя-

ние пильного диска.

Однако кроме этого необходимо также использовать специальные звукозащитные наушники.

Обязательно надевайте средства личной защиты (защита глаз, ушей и дыхательных путей).
Применяйте вытяжные установки!
Опасность поражения электрическим током, при неправильной прокладке кабеля.

4.2. Звуковая эмиссия
Уровень шума (согласно ЕN 11202):

на холостом ходу – 69,7 дБ (А)
во время обработки – 84,4 дБ (А)

Указанные значения – это уровень эмиссии и они не являются в силу обстоятельств уровнем

для безопасной работы.


5. ТРАНСПОРТИРОВКА И ВВОД В ЭКС-
ПЛУАТАЦИЮ
5.1. Транспортировка и установка

Установка  станка  должна  проходить  в  за-

крытых  помещениях,  вполне  достаточно  ус-
ловий столярной мастерской.

Поверхность,  куда  устанавливается  ста-

нок,  должна  быть  достаточно  ровной  и  спо-

собной выдерживать нагрузки.

Из  соображений  дальнейшей  транспорти-

ровки и по техническим причинам станок не

монтируется комплексно.
5.2. Монтаж

Если после распаковки станка Вы обнару-

жите повреждения, полученные в результате

транспортировки,  Вы  должны  срочно  поста-
вить  об  этом  в  известность  продавца  и  не

начинать эксплуатацию станка.

Удалите антикоррозионную смазку мягким

растворителем.

Станок поставляется в двух коробках.
Коробка № 1 содержит-

шлифовальное устройство:
Снять  деревянный  держатель  с  цоколя

станка.
УКАЗАНИЕ:

Сохраняйте  болты  и  шайбы,  так  как  они

потребуются для установки.

шлифовального  устройства  на  основание

станка.

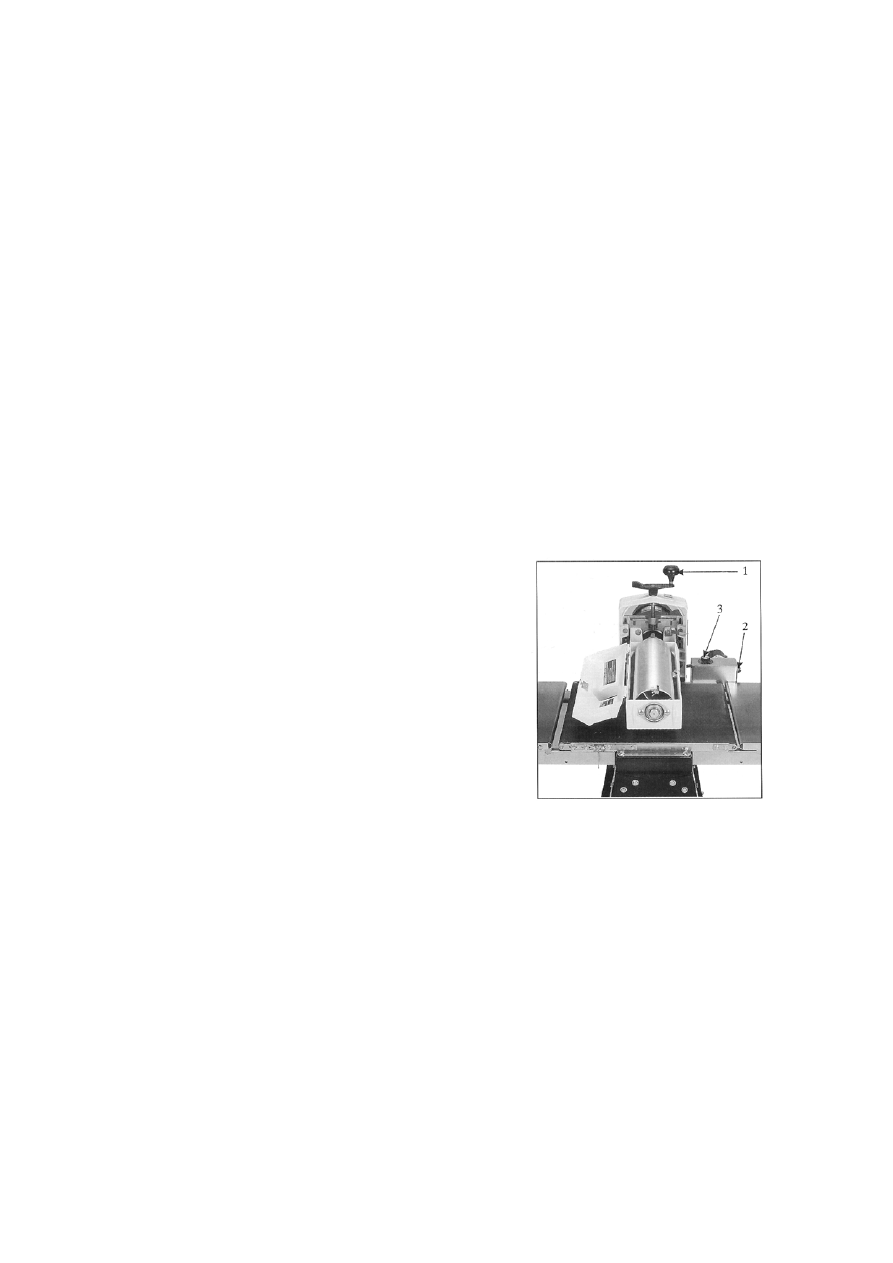

Смонтируйте  ручку (1, рис. 1) на  рычаг

для регулирования высоты.



Рис. 1.

Коробка № 2 содержит:

унифицированный  механизм  подачи  и

нижнюю часть станины.

Соберите сначала нижнюю часть станины.
Поставьте  шлифовальное  устройство  на

станину и закрепите его болтами и шайбами,
которыми  оно  было  прикреплено  к  деревян-
ной основе. Закрутить снизу!

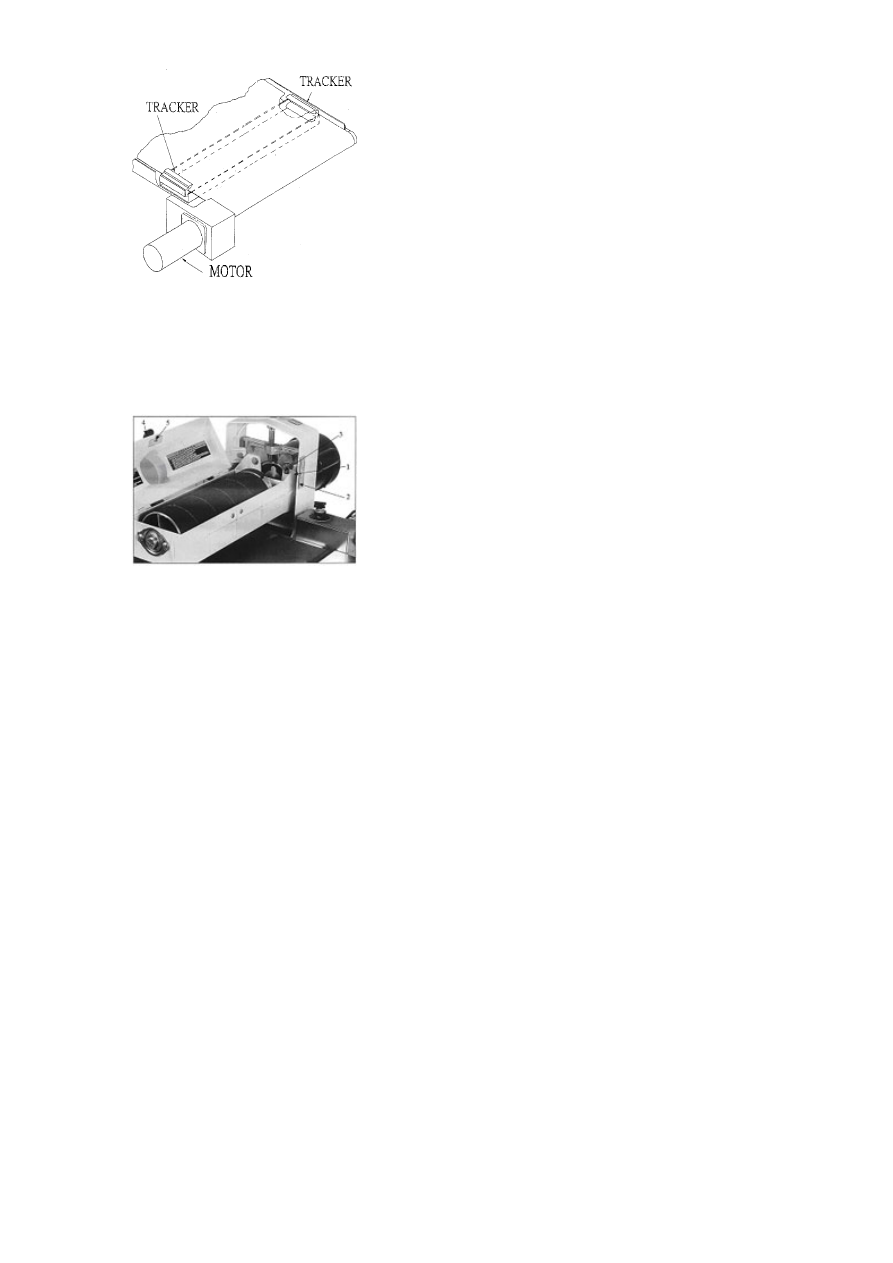

Смонтируйте  боковые  ведущие  элементы

подающей ленты (Tracker, рис. 2) на нижней

стороне  подачи.  Вы  существенно  облегчаете
этим установку подающей ленты.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Рис. 2.

Смонтируйте унифицированный механизм

подачи на цоколе станка.

Соедините  провод  двигателя  с  коробкой

управления.

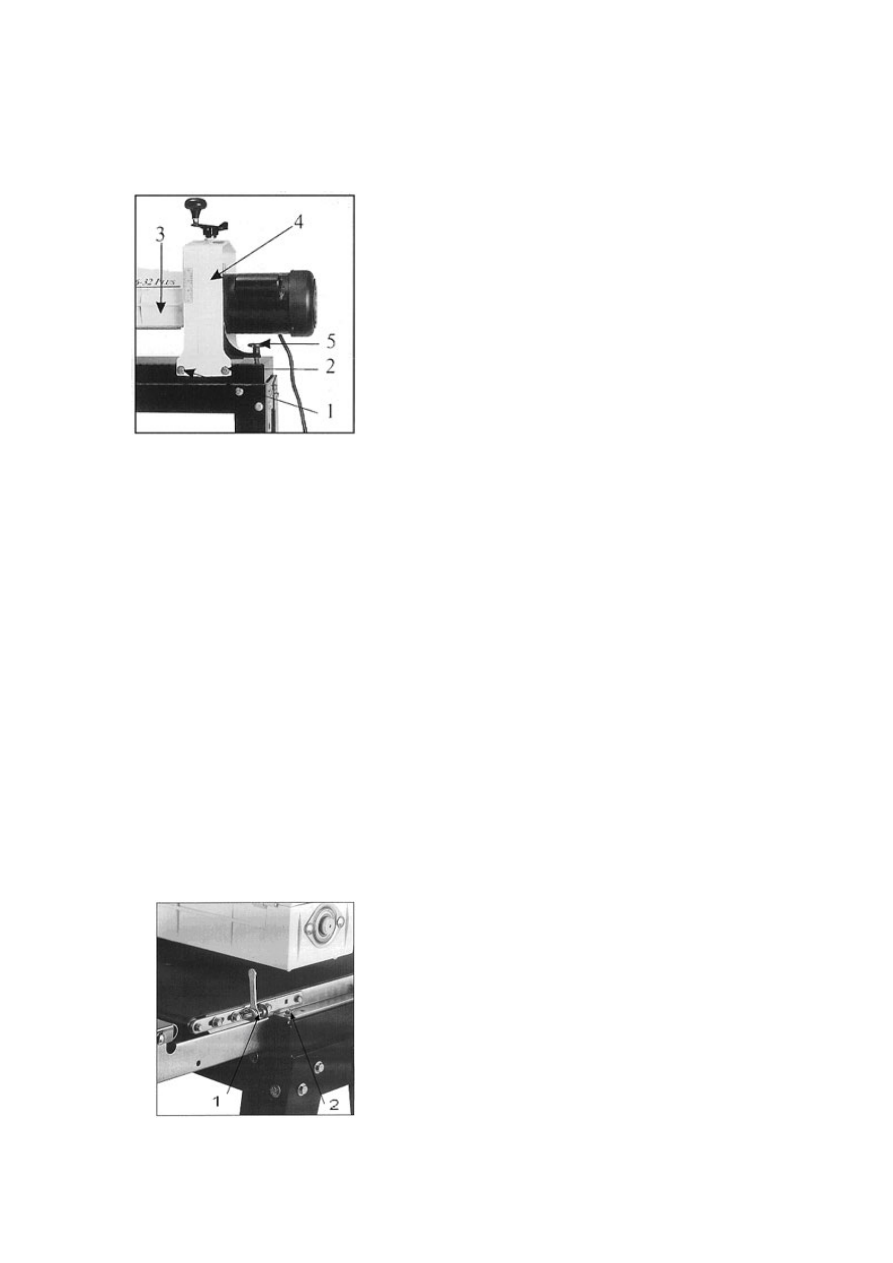

Для  открытия  крышки  барабана отожмите

ручку (4, рис. 3) внутрь и поднимите ее.



Рис. 3.

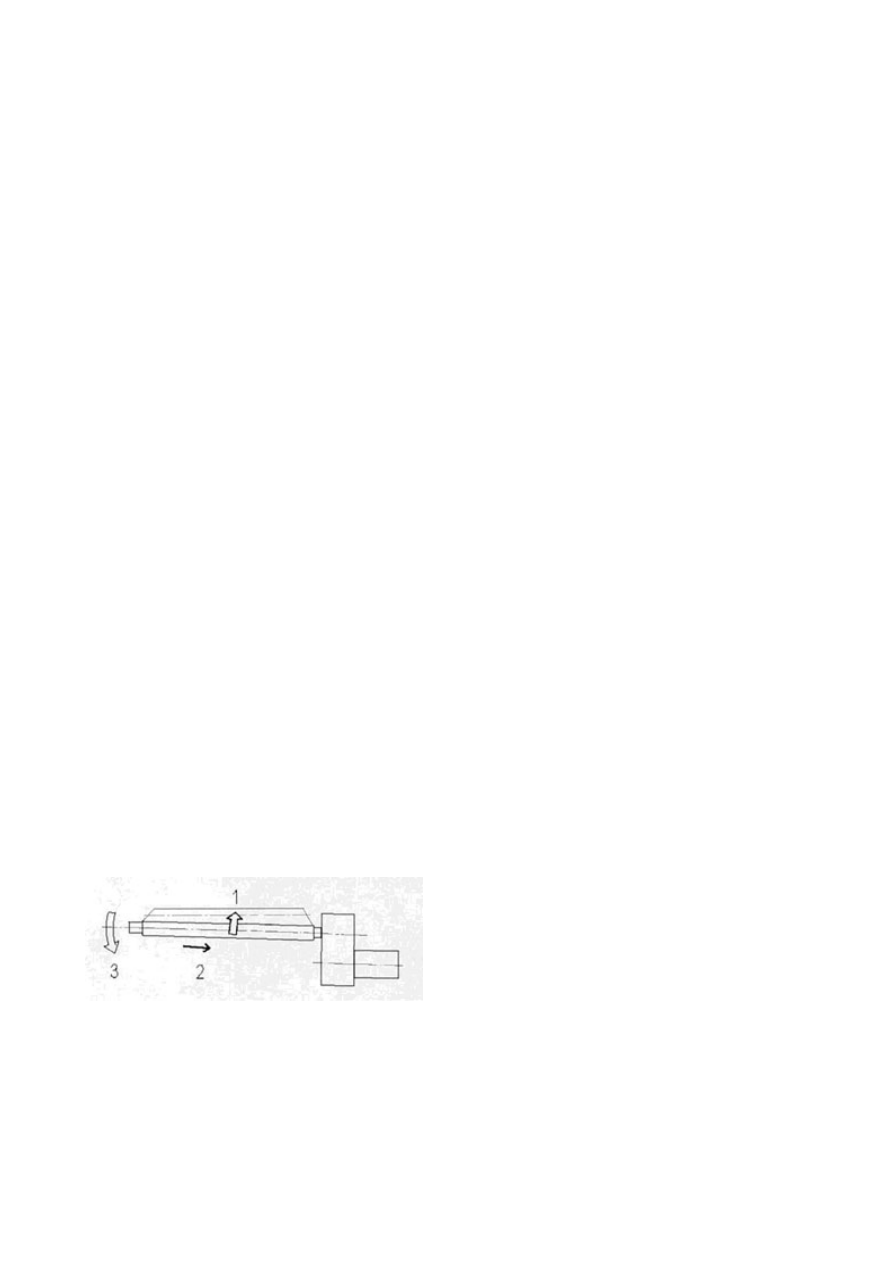

Установить  шлифовальное  устройство  па-

раллельно подающей ленте (см. главу 7.4.).

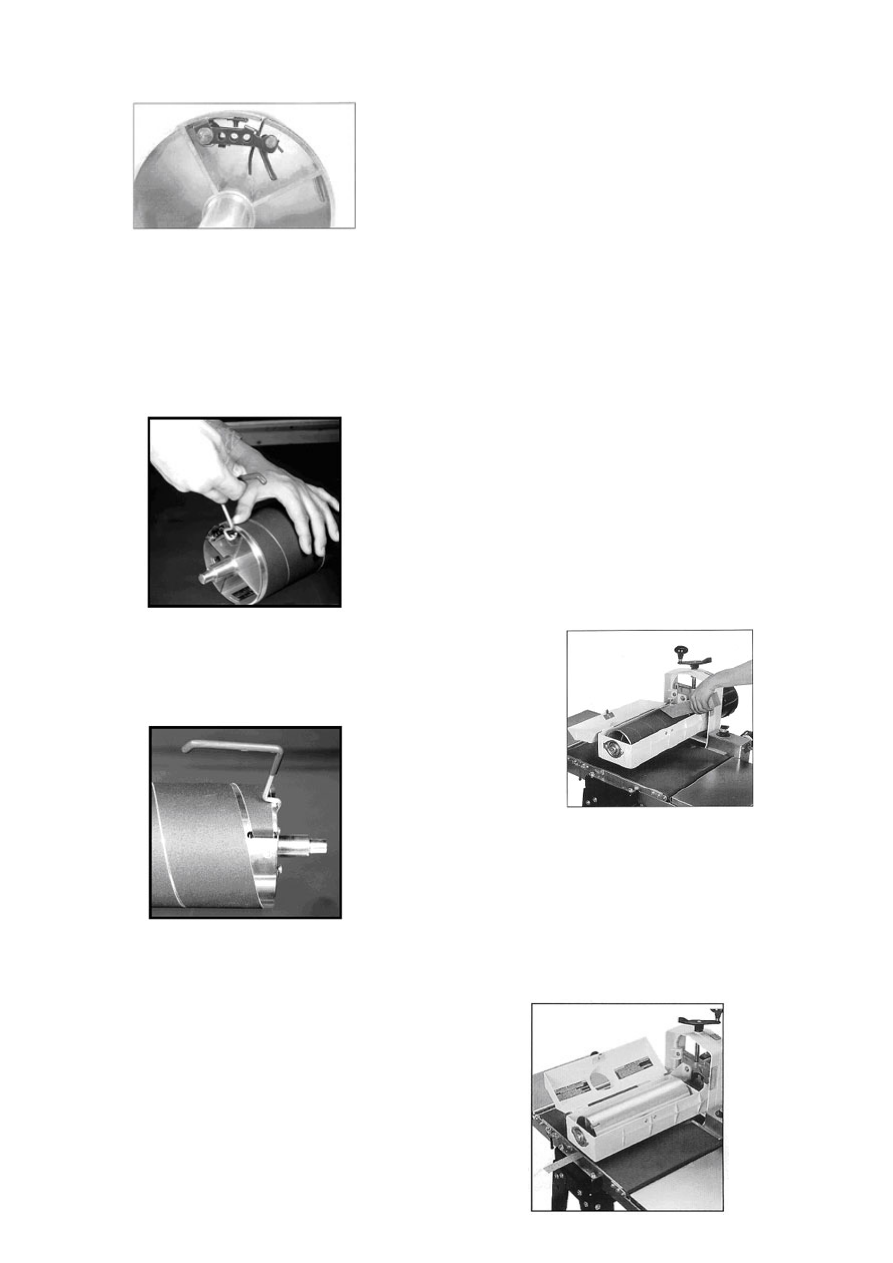

Поставить  абразивную  ленту  (см.  главу

7.1.).

Опускать шлифовальное устройство до тех

пор,  пока  барабан  не  коснется  подающей
ленты  и  установить  указатель (1, рис. 3) на
шкале высоты (2, рис. 3) на 0-положение.
5.3. Электрические соединения

Подключение  к  сети  станка,  а  также  ис-

пользуемые    удлинители  должны  соответст-
вовать  инструкции.  Напряжение  в  сети  и

частота  должны  совпадать  с  данными  на
фирменных табличках станка.

Заводская защита предохранителем долж-

на составлять при этом 16 А.

Используйте  только  соединительный  про-

вод с обозначением  Н07RN-F.

Подключение и ремонт электрооборудова-

ния должен проводиться специалистом элек-
триком с допуском.

При  перегрузке  двигателя  он  автоматиче-

ски отключается.

После  охлаждения  в  течение  примерно 2

минут  можно  снова  нажать  на  выключатель
тепловой защиты на клеммном разъёме дви-

гателя.
ВНИМАНИЕ:

Если Вы нажмете на кнопку защиты от пе-

регрузки,

произойдет

самопроизвольное

включение станка!


5.4. Подключение вытяжной установки

Станок  должен  перед  включением  быть

подсоединен  к  вытяжке  таким  образом,  что-
бы  при  включении  шлифовального  механиз-

ма  вытяжка  автоматически  включалась  од-
новременно со станком.

Минимальная  скорость  струи  воздуха

должна  составлять 20 м/сек.  Вытяжные
шланги  должны  соответствовать  параметру

„трудно возгораемый“ и должны быть соеди-
нены с системой заземления вытяжного  уст-

ройства.
5.5. Включение станка

Включение  станка  происходит  с  помощью

зеленой  кнопки  на  коробке  управления.

Красная кнопка на коробке управления слу-
жит для отключения станка.

Поворотный выключатель (3, рис. 1) при-

водит  в  движение  подающую  ленту  и  регу-
лирует скорость подачи от 0 до 100 % (0 – 3

м/мин).

С  помощью  рычага,  регулирующего  высо-

ту,  установите  шлифовальный  барабан  на
желаемый размер шлифования.
6. ЭКСПЛУАТАЦИЯ СТАНКА

Правильная  позиция  при  работе  со  стан-

ком:

Чтобы подать заготовку в станок, встаньте

сбоку от входного отверстия.

Обращение с  заготовкой:
Подвод заготовки осуществляется автома-

тически навстречу вращению барабана.

Заготовки  подавать  толстым  концом  впе-

ред, необрабатываемой стороной вниз.

Не  работайте  с  сильно  закрученными  или

гнутыми  заготовками  или  с  заготовками,

сильно отличающимися на своем протяжении
по  толщине.  Заготовки  короче 60 мм  не  об-

рабатываются.

Одновременно можно шлифовать не более

2 заготовок. Подводить к двум концам бара-
бана.

Длинные  заготовки  крепятся  роликовыми

стойками.

Основной порядок работы:

1. Установить размер шлифовки
2. Включить шлифовальный барабан

3.  Включить  подачу  и  выбрать  скорость

подачи

4. Включить вытяжную установку
5. Подвести заготовку

ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ:

Держитесь  всегда  на  достаточном  рас-

стоянии от  шлифовального барабана.

Никогда  не  хватайтесь  пальцами  за  низ

шлифовального барабана.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

РАБОЧИЕ УКАЗАНИЯ:

Начните  работу  с  грубой  абразивной  бу-

маги и меняйте ее постепенно на более мел-
кую (см. главу 7.2.).

Слишком  мелкое  зерно  может  спалить  от-

шлифованную  поверхность  (дуб,  например,

из-за своей пористости очень чувствителен).

Заготовку  по  возможности  установите  с

наклоном.  Если  шлифуют  диагонально  по

отношению  к  волокну,  возможна  более  вы-
сокая  скорость  подачи,  а  загрузка  абразив-

ной бумаги меньше.



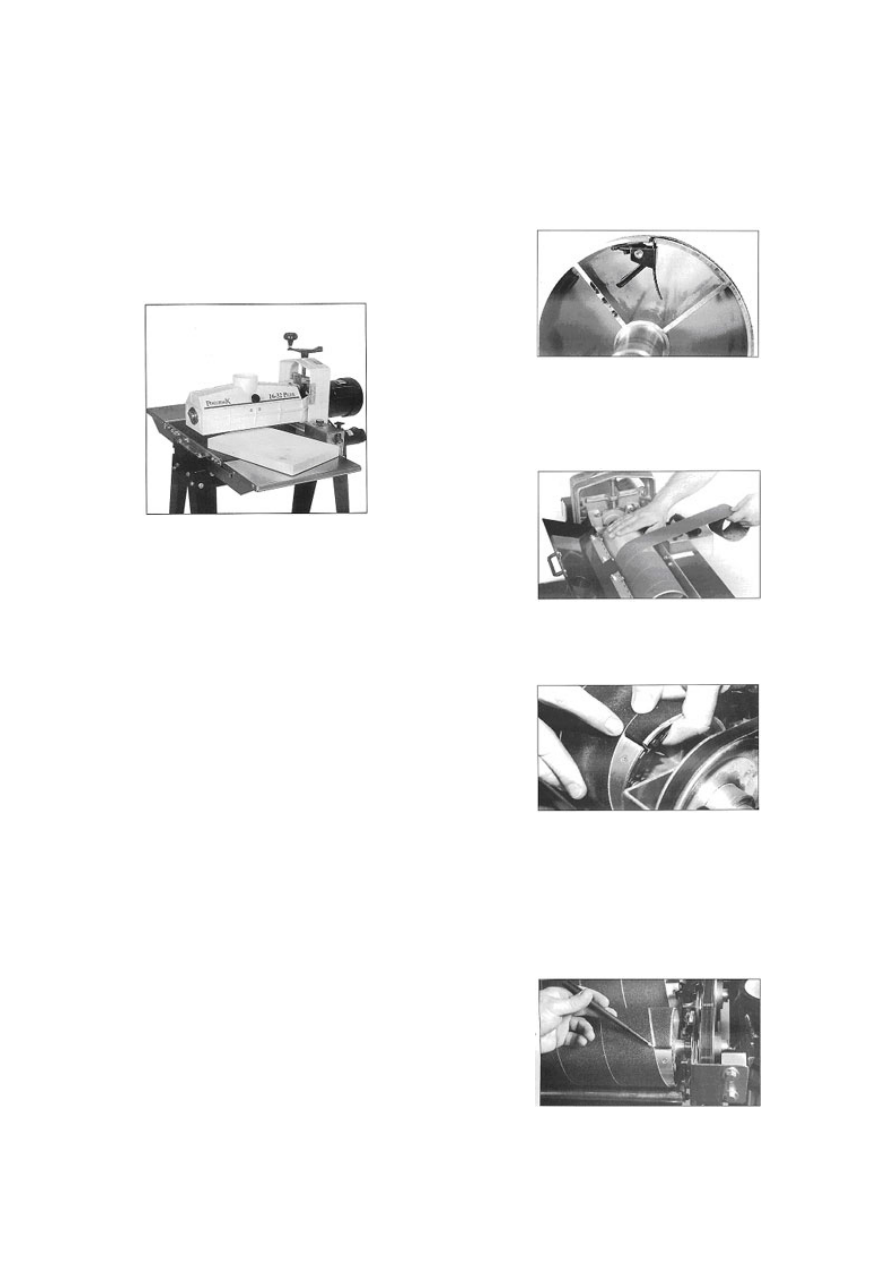

Рис. 4.

Даже ничтожный угол установки приводит

к разнице в снятии поверхности

Оптимальный  наклон  составляет  около

60°.

Лучшая  чистота  поверхности  достигается

шлифованием в направлении волокна за оба

последних прохода.

шлифовка  поверхности  происходит  лучше

тогда, когда много раз совершаются проходы
с  минимальной  подачей  и  высокой  скоро-

стью.

Регулярно  очищайте  абразивную  бумагу

(см. главу 7.3.).

Переворачиванием  абразивной  бумаги

можно существенно увеличить срок ее служ-

бы.

Поврежденные  или  изношенные  абразив-

ные ленты необходимо сразу заменять.

Оптимальная  подача  требует  некоторого

опыта  и  в  значительной  степени  зависит  от
зерна  абразивной  ленты,  скорости  подачи  и
типа древесины.

Если  заготовка  застряла,  поднимите  шли-

фовальный барабан.

При  перегрузке  реагирует  защита  двига-

теля  от  перегрузок.  Можно  будет  нажать  на

«повтор» примерно через 2 мин.

Отключить станок, если не требуется про-

должать работу.
7. РАБОТЫ ПО НАЛАДКЕ И УСТАНОВКЕ
Общие указания

Перед  началом  работ  по  наладке  и  уста-

новке  станок  должен  быть  защищен  от  слу-

чайного включения.

Вытащить штепсель из розетки!

После каждой процедуры наладки и уста-

новки проверяйте свободное движение абра-

зивной ленты.
7.1. Установка абразивной бумаги

Отключить электричество,  вытащив  штеп-

сель из розетки.

Поднять зажимную рукоятку левого конца

барабана.



Рис. 5.

Вводить абразивную ленту до тех пор, по-

ка она не заполнит большую часть паза, от-
пустить зажимную рукоятку.

Намотать  абразивную  ленту  на  барабан,

избегать при этом перехлестов ленты.



Рис. 6.

Ввести абразивную ленту в правый паз

барабана (рис. 7) и отпустить рукоятку за-

жима.



Рис. 7.

Правая рукоятка зажима служит также

для дополнительного натяжения абразивной
ленты.

УКАЗАНИЕ:

До основания паза следует оставлять не-

много свободного места (рис. 8), чтобы не
повлиять на функцию дополнительного на-
тяжения.



Рис. 8.

Абразивные  ленты  растягиваются  в  про-

цессе  эксплуатации.  Повторное  натяжение

абразивной  ленты  (рис. 9) требуется,  когда
рукоятка  зажима  зависает  на  оси  барабана

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(когда  исчерпаны  подтягивающие  движе-
ния).



Рис. 9.

Проверьте  свободное  вращение  абразив-

ной ленты после процедуры наладки и уста-
новки.

Инструменты TUF:

Чтобы  облегчить  натяжение  абразивной

ленты,  в  поставке  имеется  вспомогательный

хомут (инструменты  TUF).

Вставьте его в отверстие рукоятки зажима

(рис. 10).



Рис. 10.

Подтяните  рукоятку  зажима  вверх,  пока

она не зайдет на внутреннюю сторону бара-
бана.  Поверните  вспомогательный  хомут

против  часовой  стрелки  и  зафиксируйте  та-
ким образом абразивную ленту.



Рис. 11.

Конец абразивной ленты ввести в паз ба-

рабана.

Отвести  рукоятку  зажима  в  подходящую

позицию.

Снять вспомогательный хомут.

7.2. Выбор абразивной бумаги

Выбор  правильного  зерна  абразивной

ленты  чрезвычайно  важен  для  оптимизации

результата шлифования.

Шлифуйте  сначала  грубым  зерном,  а  за-

тем постепенно переходите на более мелкое.

Перепрыгивайте  только  через  одну  сту-

пень.

Слишком  тонкое  зерно  и  изношенные  аб-

разивные  ленты  могут  оставить  прижоги  на

заготовке.  Зерно 36: снятие  слоя  поверхно-
сти  и удаление прижогов

Зерно 60: калибровка  и  шлифовка  по-

верхности.

Зерно 80: легкая калибровка и шлифовка

поверхности,  наиболее  распространенное
зерно.

Зерно 100 и 120: шлифовка  поверхности

и чистовая шлифовка.

Зерно 150, 180 и 220: только  для  чисто-

вой шлифовки.
7.3. Чистка абразивной бумаги

Регулярно  очищайте  абразивную  бумагу

чистящим  карандашом,  имеющимся  в  по-
ставке.

Удаляя  отложения  пыли,  Вы  тем  самым

значительно продлеваете срок службы абра-
зивной бумаги.

ВНИМАНИЕ:

Носите всегда прилегающую одежду и за-

щищайте  глаза.  Будьте  внимательны  искон-
центрированы.

Включайте  шлифовальный  барабан  при

открытой крышке.

Ведите  чистящий  карандаш  вдоль  вра-

щающегося шлифовального барабана.

Рекомендуется,  появляющиеся  после  этом

остатки резины удалять щеткой.



Рис. 12.

Переворачиванием  абразивной  бумаги

можно    повысить  срок  ее  службы.  Этим  Вы
задействуете новые абразивные частицы.
7.4. Выравнивание барабана

Отключить  ток,  вытащив  штепсель  из  ро-

зетки.

Удалите абразивную бумагу и используйте

в качестве шаблона прямую рейку (рис. 13).

Рис. 13.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

При  помощи  шаблона  проверьте  парал-

лельность  шлифовального  барабана  по  от-

ношению к подающей ленте.

Для  выравнивания  барабана  ослабьте  че-

тыре  шестигранных  болта (1+2, рис. 14).
Тем  самым  болты (1, рис. 14) становятся

центром вращения.



Рис. 14.

Выровняйте  барабан  с  помощью  устано-

вочной ручки (5, рис. 14) параллельно и за-
тяните четыре шестигранных болта.
Точное центрирование барабана:

При  шлифовании  широких  заготовок  за

два прохода особенно важно точное центри-
рование. Свободный конец барабана должен

быть параллельным или слегка возвышаться.

Если  шлифовальные  картинки  перехлест-

нулись,  ослабьте  четыре  шестигранных  бол-

та (1+2, рис. 14)  и  поднимите  свободный
конец  барабана  поворотом  установочной

ручки (5, рис. 14) по часовой стрелке и сно-
ва затяните шестигранные болты.

ВНИМАНИЕ :

работайте  установочной  ручкой (5, рис.

14)  только  при  ослабленных  шестигранных
болтах (1+2, рис. 14).
7.5. Установка подающей ленты

Установите  при  помощи  установочных  га-

ек (1, рис. 15) одинаковое натяжение с обо-

их концов ленты.



Рис. 15.

При  недостаточном  натяжении  ленты  ве-

дущий валик во время обработки может про-
скальзывать.  Подающая  лента  считается  ос-

лабленной,  когда  ее  можно  остановить  дви-
жением руки.

Установка  движения  ленты  осуществляет-

ся при высокой скорости подающей ленты.

Подтяните подающую ленту на той сторо-

не, куда подается лента, и ослабьте в той же

мере натяжение ленты напротив.

Поверните  стяжные  гайки  на  четверть

оборота и понаблюдайте за реакцией.
7.6. Замена подающей ленты

Отключите  ток,  вытащив  штепсель  из  ро-

зетки.

Вытащите  провод  двигателя  из  коробки

управления.

Ослабьте натяжение подающей ленты.

Удалите  четыре  шестигранных  болта (2,

рис. 15), которые  соединяют  подающее  уст-
ройство с цоколем станка.

Снимите подающее устройство со станка.
Снимите подающую ленту.

Установка  новой подающей ленты осуще-

ствляется в обратном порядке.
8. ТЕХОБСЛУЖИВАНИЕ И ОСМОТР
Общие указания

Перед  работами  по  техобслуживанию,

очистке и ремонту станок нужно защитить от
случайного  включения.  Вытащить  штепсель

из розетки !

Регулярно проверять абразивную ленту на

случай возможного разрыва.

Немедленно  меняйте  поврежденную  лен-

ту.

Через  регулярные  промежутки  времени

контролируйте  правильную  установку  на-
правляющего устройства для ленты.

Ослабьте  натяжение  абразивной  ленты

при более длинных паузах в работе.

Через  регулярные  промежутки  времени

очищайте станок.

Ежедневно  проверяйте  нормальное  функ-

ционирование вытяжной установки.

Поврежденные  защитные  устройства  ме-

няйте незамедлительно.

Работать только при наличии всех защит-

ных устройств.

Учитывайте,  что  строгальные  ножи,  обре-

зиненные валы привода движения заготовки,

плоские,  поликлиновые,  клиновые  и  другие
ремни, а также цепи, используемые в конст-

рукции  станка,  относятся  к  деталям  быстро-
изнашивающимся  (расходные  материалы)  и

требуют периодической замены. Гарантия на
такие  детали  не  распространяется.  Защит-
ные кожуха, отдельные детали из пластика и

алюминия,  используемые  в  конструкции
станка,

выполняют

предохранительные

функции.  Замене  по  гарантии  такие  детали
не  подлежат.  Подключение  и  ремонт  элек-

трооборудования должен производить только
электрик с допуском.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАСНО-
СТЕЙ
двигатель не вращается
*нет тока - проверить предохранитель;
*двигатель, выключатель или кабель повреж-

ден – связаться со специалистами;
*среагировала  защита  от  перегрузки – охла-

дить  двигатель  и  снова  нажать  выключатель
тепловой защиты. Уменьшить скорость подачи

или прижим барабана.
подающая лента тормозит
*недостаточное  натяжение  ленты – ленту  до-
полнительно натянуть;

*приводная муфта ослабла – выровнять сгла-
живание и затянуть установочные винты;
заготовка проскальзывает на ленте
*загрязненная  или  изношенная  лента  подачи

– заменить ленту;
сильная вибрация станка
*пыль внутри барабана – продуть пыль из ба-
рабана;

*станок стоит неровно – выровнять;
абразивная лента ослабла
лента плохо затянута – натянуть ленту;
прижог поверхности заготовки
*слишком  большая  подача  для  тонкого  зерна

–  использовать  абразивную  ленту  с  более
грубым зерном;

*подача  слишком  медленная – повысить  ско-
рость подачи;

*;абразивная  лента  забилась – сократить  по-
дачу,  поставить  заготовку  по  диагонали,  по-

чистить абразивную ленту;
*износ  абразивной  ленты – избегать    стира-

ние барабана, перевернуть абразивную ленту,
заменить абразивную ленту;

*перехлест абразивной ленты – подтянуть аб-
разивную ленту;
следы шлифования на заготовке
*неравномерная  подача – лента  подачи  про-

скальзывает (см. выше);
*неправильно  подобранное  зерно  абразивной

ленты – см. в начале;
Шлифуйте более грубым зерном и шаг за ша-
гом переходите к более мелким.

*плохая  центровка  барабана – отцентровать
барабан;

*вибрация станка (см. выше).
10. ПРИНАДЛЕЖНОСТИ
Арт. № 60-0505

Чистящий карандаш

Арт. № 61-1012

Лента подачи

Арт. № 98-1601

Раздвижной столик.
Комплект удлинений.

Арт. № 98-0130

Передвижное устройство.

Для  абразивных  лент  различного  зерна  см.
прейскурант JET.

Касается:
Всех 16-32 Plus барабанных шлифовальных

станков

Всех 22-44 Plus барабанных шлифовальных

станков


Часто встречающаяся ошибка монтажа:

Два передних подающих ролика – не параллельны, из-за этого подающая лента отклоняется

при  движении  в  сторону.  Керамические  элементы  не  в  состоянии  остановить  грубый  перекос
ленты, в результате подающая лента может порваться.

При монтаже станины станка на нижнюю подставку следите за тем, чтобы нижняя подставка

имела ровную опорную поверхность.

Нижняя  подставка – это  жесткая  конструкция,  при  прикручивании – станина  станка  может

неровно натянуться.

Как следствие, прикрученное к станине станка подающее устройство также в свою очередь

располагается  неровно  (подающие  ролики  не  параллельны).  Подающая  лента  постепенно  все
больше и больше движется косо (1) и в сторону (2).



Помощь:

Необходимо восстановить параллельность осей (3).
Открутить винты нижней подставки, выровнять ее и снова затянуть винты.
Или использовать специальные прокладки между станиной станка и подающим устройством

Дальнейшие указания:

для продления срока службы подающей ленты не натягивайте ее слишком сильно (не боль-

ше чем необходимо для  передачи усилия)

на новом станке лента должна «походить» на холостом ходу в течение 15 минут. Выпуклости

ленты, возникшие во время хранения, за это время расправятся (ленту при этом не натягивай-
те!).

-------------------------------------------------------------------------------------------------------------------------------------------------------------



















///////////////////////////////////////
