КОПИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ТОКАРНОГО СТАНКА ПО ДЕРЕВУ ТИПА JET СТР 901120. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
КОПИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ТОКАРНОГО СТАНКА ПО ДЕРЕВУ ТИПА
JET СТР 901120
Фирма MWH Group AG
Банштрассе 24, СН-8603 Шверценбах

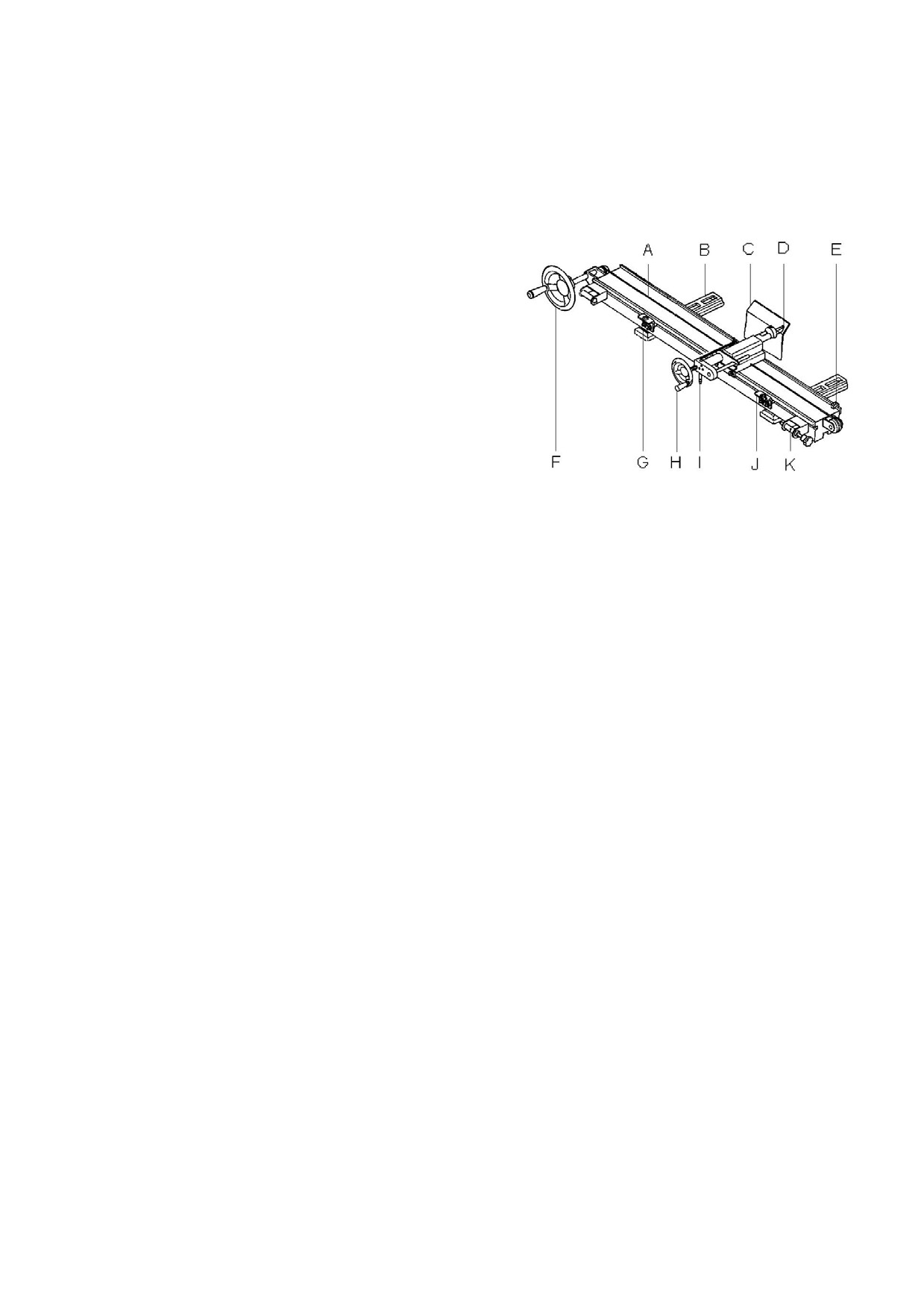

А
Трос подачи
В
Опора станины
С
Защитный щиток
D….Копирующий резец
E….Регулируемый упор
F….Маховик подачи
G….Шайбы для выравнивания высоты центра
H….Маховик подачи глубины реза
I…. Копировальный карандаш
J… Деталь крепления шаблона
K…Деталь установки эталонного изделия
Технические характеристики:
Длина копирования
1000 мм
Ход поперечного копирования
60 мм
Максимальный диаметр эталонного изделия
120 мм
Вес нетто
27 кг
*Примечание: Спецификация данной инструкции является общей информацией. Данные технические
характеристики были актуальны на момент издания руководства по эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение конструкции и комплектации оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое обслуживание оборудования осуществляются покупателем.
Монтаж конструкции:
Соедините винтами с внутренним шестигранником 2 опоры станины (В) и нижнюю приемную плиту станины.
Закрепите копирующее устройство на базирующих деталях.
Установите маховики (F, Н).
Установите копирующий резец (D).
Установите высоту центра шайбами для выравнивания (G) между опорой станины и копирующим устройством.
Проведите грубую обточку с опущенным копирующим карандашом и поднимите его для последующей
окончательной чистовой обработки резцами.
Безопасность:
Это копирующее устройство предназначено только для точения на токарном станке по дереву.
Обрабатывайте заготовку, которая надежно зажата.
Держитесь на безопасном расстоянии от вращающейся заготовки.
При работе всегда надевать средства защиты для глаз и от пыли.

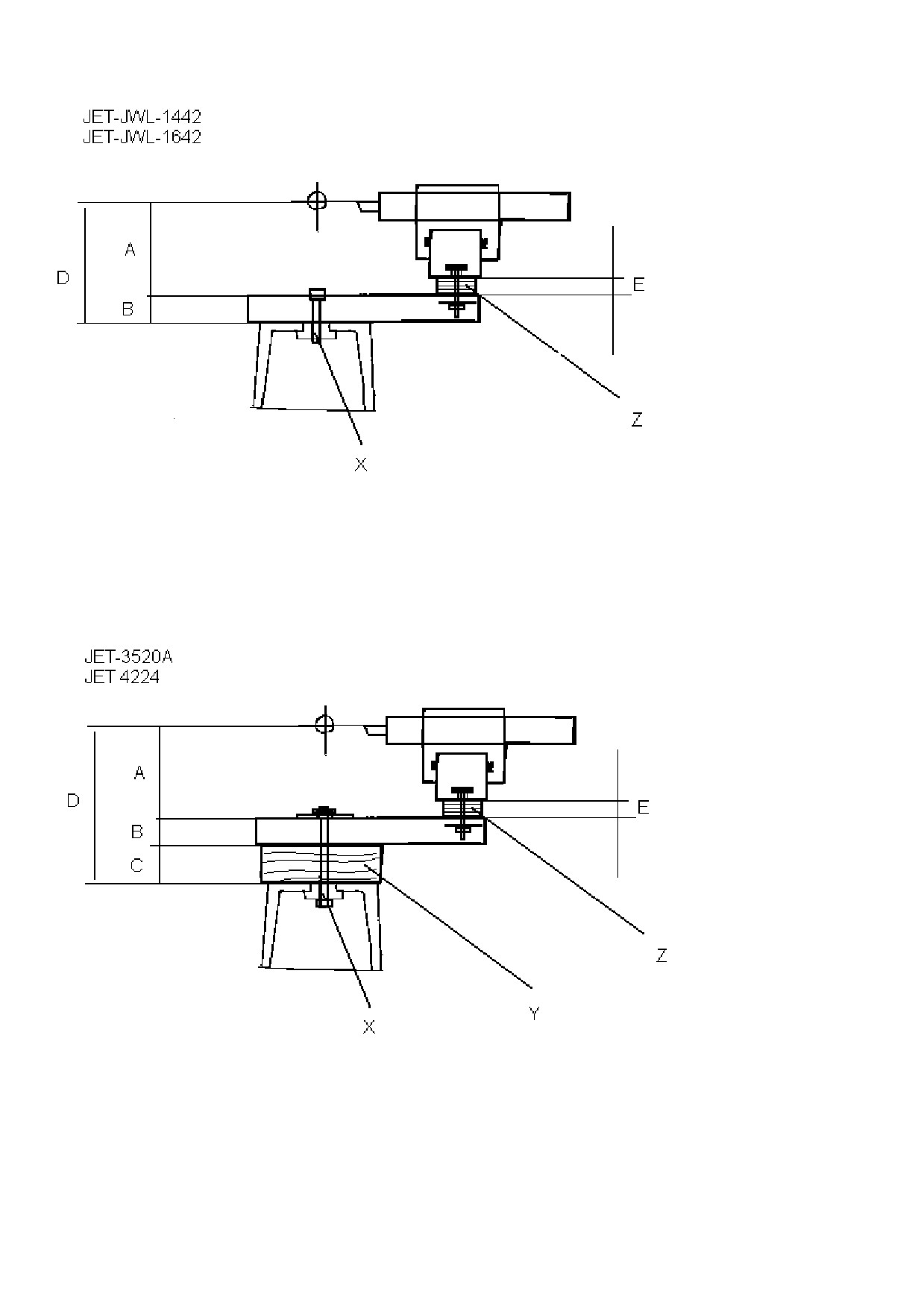

монтаж копирующего приспособления для деревянных заготовок ( CTP-901120) к Токарному
станку по дереву Jet
Тип
A B
D E
JWL-1442
175
30
179
4 мм ( 1 шайба, 4мм с каждой стороны)
JWL-1642
175
30
205
30 мм ( 4 шайба, 7,5мм с каждой стороны)
X….5/8x 50мм винты с шестигранными головками (поставляется с устройством)
Z….Комплект шайб (поставляется с устройством)
Тип
A B
C
D E
3520A
175
30
80
255
0 мм
4224
175
30
100
305
30 мм( 4 шайбы, 7,5мм с каждой стороны)
X….2 штуки - нарезные штоки M12x180 , 4 штуки - гайки M12 (не поставляются)
Y….2 штуки - вставки из твердой древесины 80/100x100x220 с отверстием 13мм (не поставляются)
Z ….Комплект шайб (поставляется с устройством)
