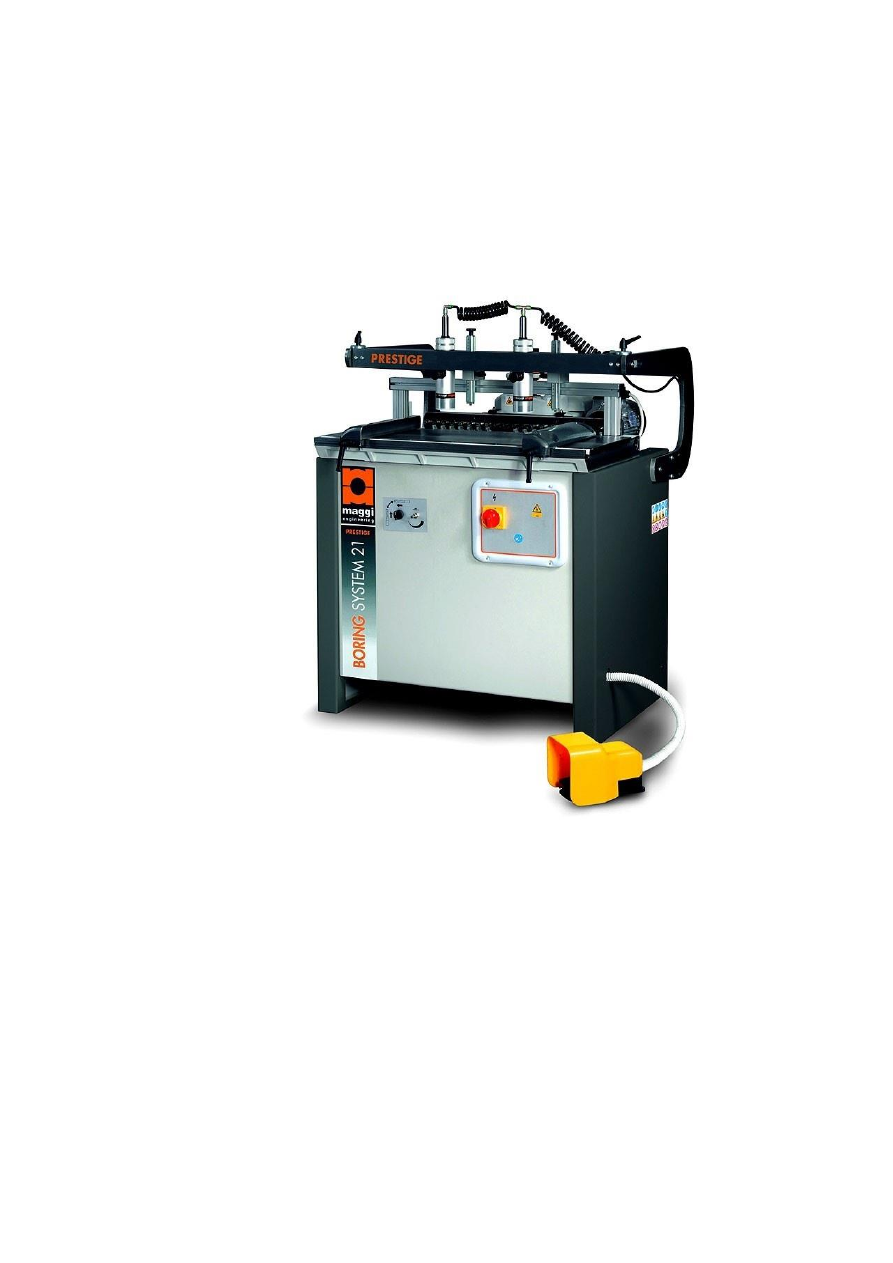

Сверлильно-присадочный станок

BORING SYSTEM 21 PRESTIGE

Производитель: MAGGI (Италия)

Спецпредложение 3 822 EURO

Область применения

Сверлильно-присадочный станок BORING SYSTEM 21 PRESTIGE предназначен для
высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных
щитов и брусковых деталей.

Преимущества

✓  Размер рабочего стола 885x375 мм
✓  Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от

края панели

✓  Литой чугунный рабочий стол
✓  Для  быстрой  перенастройки  глубины  сверления  применено  запатентованное  устрой-

ство "SPIRAL SYSTEM"

✓  Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики

до 90°

✓  Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами

✓ Использование широкого диапазона сверл различного вращения и длины, диаметром от

1,5 мм до 40 мм

✓  Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших де-

талей

✓  Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при свер-

лении под петли.

✓

Машина изготовлена в соответствии со стандартами ЕС

Технические характеристики

Параметр

Значение

Количество шпинделей

21 шт

Расстояние между двумя шпинделями

32 мм

Расстояние между внешними шпинделями

640 мм

Макс. глубина сверления

65 мм

Макс. толщина заготовки

65 мм (140мм опц.)

Мощность мотора

2 лс (1,5 кВт)

Количество пневмоприжимов

2шт

Количество флажковых упоров на линейке

2

Количество быстросъемных патронов

5 шт

Линейка основная

3000мм  (1500х2)

Диаметр аспирационного патрубка

80мм

Масса станка

250 кг

Упаковочный размер

1070х950х1030 мм

Отличительные особенности

Простота сборки готовых конструкций

Точность сверления на станках BORING SYSTEM позволяет
просто и без особых усилий собирать готовые конструкции
мебельных

Гребенка с выборкой под чашечные сверла

Возможность сверления в торец, в пласть, а так же под углом 45
градусов. Перемещение сверлильного блока при помощи
пневмоцилиндра.

Станок оснащен 3-х метровой линейкой, состоящей из 2-х
линеек по 1,5м.



В базовом оснащении поставляется 2 флажковых упора.
флажковый упор дополнительный комплект (2шт.) + 7 000 руб.



Быстрая настройка глубины сверления
Запатентованное устройство "SPIRAL SYSTEM" является
эксклюзивной разработкой производителя и предназначено для
быстрой настройки глубины сверления. С помощью
специальной шкалы, учитывающей толщину заготовки и
длину используемого сверла, выставляется максимальный ход
сверлильной головки в горизонтальном или вертикальном
направлении.
