ДОЛБЁЖНЫЙ СТАНОК 719 А. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

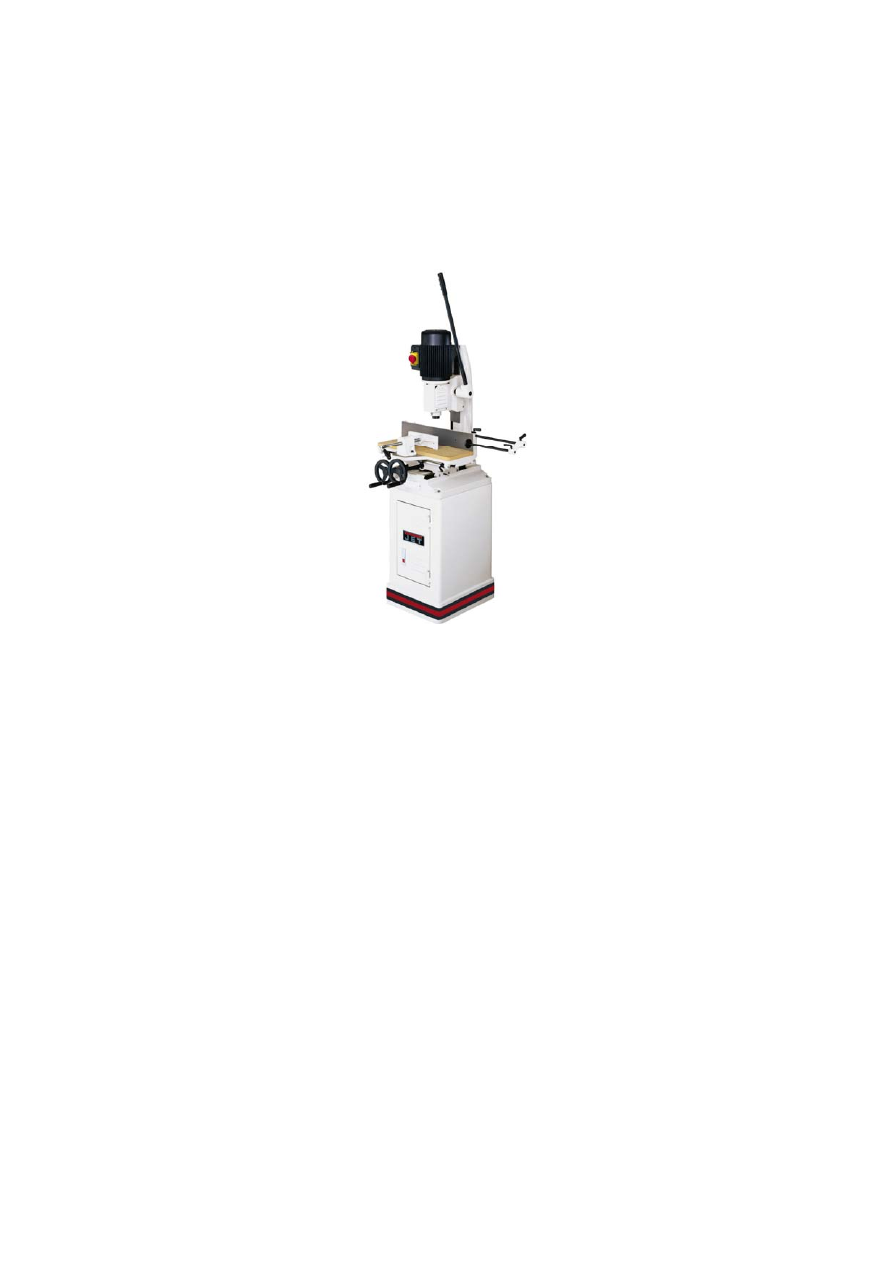

ДОЛБЁЖНЫЙ СТАНОК 719 А

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

(Изготовлено на Тайване)














1.  ОБЩИЕ УКАЗАНИЯ

Станок предназначен для изготовления квадратных, прямоугольных и подобных отверстий в

изделиях из дерева.

Обработка других материалов недопустима, или может производиться только после консуль-

тации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата-

ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-

тые технические правила работы на сверлильных станках.

Каждое  отклонение  от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.

В станке нельзя производить никаких технических изменений. Ответственность несет только

пользователь.

Использовать  станок  только  в  технически  исправном  состоянии.  Станок  разрешается  экс-

плуатировать лицам, которые ознакомлены с его работой, техническим обслуживанием и пре-
дупреждены о возможных опасностях.

Соединительный кабель (или удлинитель) от автомата защиты и от источника электропита-

ния до станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением

каждой жилы не менее 1,5 мм

2

).

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу.

Не запускайте станок в работу!




Долбёжный станок 719 А

2


2. КОМПЛЕКТ ПОСТАВКИ
1.

Тумба

2.

13 мм сверлильный патрон

3.

Ключ к сверлильному патрону

4.

Винтовое удлинение

5.

Переходник 5/8 “ (15,87 мм)

6.

Переходник ¾ “ (19,05 мм)

7.

Переходник 13/16 “ (20,64 мм)

8.

Переходник 1“(25,4 мм)

9.

2 ручки маховика

10.

Стол из MDF

11.

Рукоятка

12.

Заготовка с продольным упором

13.

Инструмент, необходимый для обслужи-

вания станка

14.

Монтажные принадлежности

15.

Инструкция по эксплуатации

16.

Перечень запчастей



3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Частота вращения двигателя . 1450 об/мин
Сверлильный патрон ....................... 13  мм

Резец макс.. ............................ 25  х 25 мм
Посадка тела резца ..... 5/8“, ¾“, 13/16“, 1”

Ход сверла ................................... 200 мм
Упор .....................................  90  х 520 мм
Расстояние от упора

до центра резца. .......................... 100 мм
Размер стола ........................ 180 х 520 мм

Продольный ход стола .................. 400 мм
Поперечный ход стола .................. 100 мм

Макс. расстояние от стола
до переходника головы станка ...... 295 мм

Масса станка .................................  125  кг

Подключение к сети ... 220 В~ 1/N/PE 50 Гц

Выходная мощность ....  0,75  кВт (1 л.с.) S1
S1=непрерывный режим работы с постоянной

нагрузкой
Рабочий ток ....................................... 3 A

Соединительный провод ............. 3x1,5 мм

2



Защита предохранителем заводская ... 10  А




*Примечание:  Спецификация  данной  инструкции  является  общей  информацией.  Данные

технические характеристики были актуальны на момент издания руководства по эксплуатации.
Компания WMH Tool Group оставляет за собой право на изменение конструкции и комплектации

оборудования без уведомления потребителя.
Настройка,  регулировка,  наладка  и  техническое  обслуживание  оборудования  осуществляются

покупателем.
4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ



БЕЗОПАСНОСТИ

Для надежной эксплуатации необходимо соблюдать соответствующие правила техники безо-

пасности и нижеследующие указания.

Перед началом монтажных работ или эксплуатации станка прочтите полностью и усвойте ин-

струкцию по эксплуатации.

Берегите  инструкцию по эксплуатации от загрязнений и влажности,  храните ее и переда-

вайте  следующему владельцу.

В станок нельзя вносить изменения, навешивать на него дополнительные устройства и пере-

страивать его.

Ежедневно перед включением станка проверяйте его техническое состояние и наличие тре-

буемых защитных приспособлений.

Об установленных дефектах станка или его защитных систем необходимо сообщить и устра-

нить их с помощью лиц, которым это поручено. В такой ситуации не следует включать станок.

Обезопасьте его от случайного запуска, отключите от эл. сети.

Следует использовать требуемые по инструкции личные средства защиты.

При работе со станком не надевать перчатки.
При работе со станком использовать защитные очки.

Следует носить узкую одежду и снять перед работой все украшения, кольца и наручные ча-

сы.

Чтобы длинные волосы не мешали во время работы, наденьте шапочку или сетку для волос.
Установите станок таким образом, чтобы оставить достаточно свободного места для его об-

служивания и для расположения материала.

Позаботьтесь о достаточном освещении рабочего места.
Обратите внимание на то, чтобы станок был устойчив против опрокидывания и крепко при-

винчен на прочной и ровной поверхности стола.

Обратите внимание на то, чтобы электрический провод не служил помехой рабочему процес-

су.

Рабочее место должно быть свободно от ненужных заготовок и т.д.

Никогда не пытаться схватить за какую-либо деталь работающего станка.

3

Старайтесь  держать  вне  опасной  зоны  лиц,  не  участвующих  в  процессе  работы  станка,  в

особенности детей.

Работающий станок никогда не оставляйте без присмотра. Перед тем, как оставить свое ра-

бочее место, отключите станок.

Не включайте станок в непосредственной близости от горючих жидкостей или газов. Изучите

возможности подачи сигнала пожарной тревоги и тушения пожара,  место расположения и об-

служивание огнетушителей.

Не включайте станок при повышенной влажности или под дождем.
Перед обработкой заготовки удалить из нее гвозди и другие инородные тела.

Всегда работайте хорошо заточенным инструментом.
Заготовка должна располагаться на столе безопасно.

Никогда не работайте с открытыми крышками сверлильных патронов.
Необходимо выдерживать минимальные и максимальные размеры заготовок.

Опилки и части заготовки удалять только при отключенном станке от эл. сети.
Работы с электрооборудованием должны проводить только лица с допуском.

Поврежденный кабель подлежит немедленной замене.
Не вставать ногами на станок.
Работы  по  переоснащению,  установке  и  мойке  станка  проводить  только  на  отключенном

станке и при вытащенном штепселе.
4.1. Внимание опасности

Даже и при должном обращении со станком возникают описанные ниже риски.
Опасность повреждения ротационным сверлом.

Опасность  от отлетающих заготовок и частей заготовки.
Опасность от шума и пыли.

Необходимо иметь индивидуальные средства защиты, как например, средства защиты глаз,

слуха и защиты от пыли. Установить подходящую вытяжную установку.

Опасность  поражения    электрическим  током  в  случае  неправильной  установки  кабельных

соединений.
4.2. Звуковая эмиссия

Уровень шума (в соответствии с ЕN 11202):
на холостом ходу  67,8

дБ (А)

во время обработки 77,5

дБ (А)

Указанные значения – это уровень шума и они не являются условием для безопасной рабо-

ты.



4

5.  ТРАНСПОРТИРОВКА  И  ВВОД  В  ЭКС-

ПЛУАТАЦИЮ
5.1. Транспортировка и установка

Установка  станка  должна  проходить  в  за-

крытых  помещениях,  достаточно  условий
столярной мастерской.

Поверхность,  куда  устанавливается  ста-

нок,  должна  быть  достаточно  ровной  и  спо-
собной выдерживать нагрузки.

Станок привинчивается или к несущей по-

верхности стола или к фирменной тумбе.
5.2. Монтаж

Удалите  антикоррозионную  смазку  при

помощи мягкого растворителя.

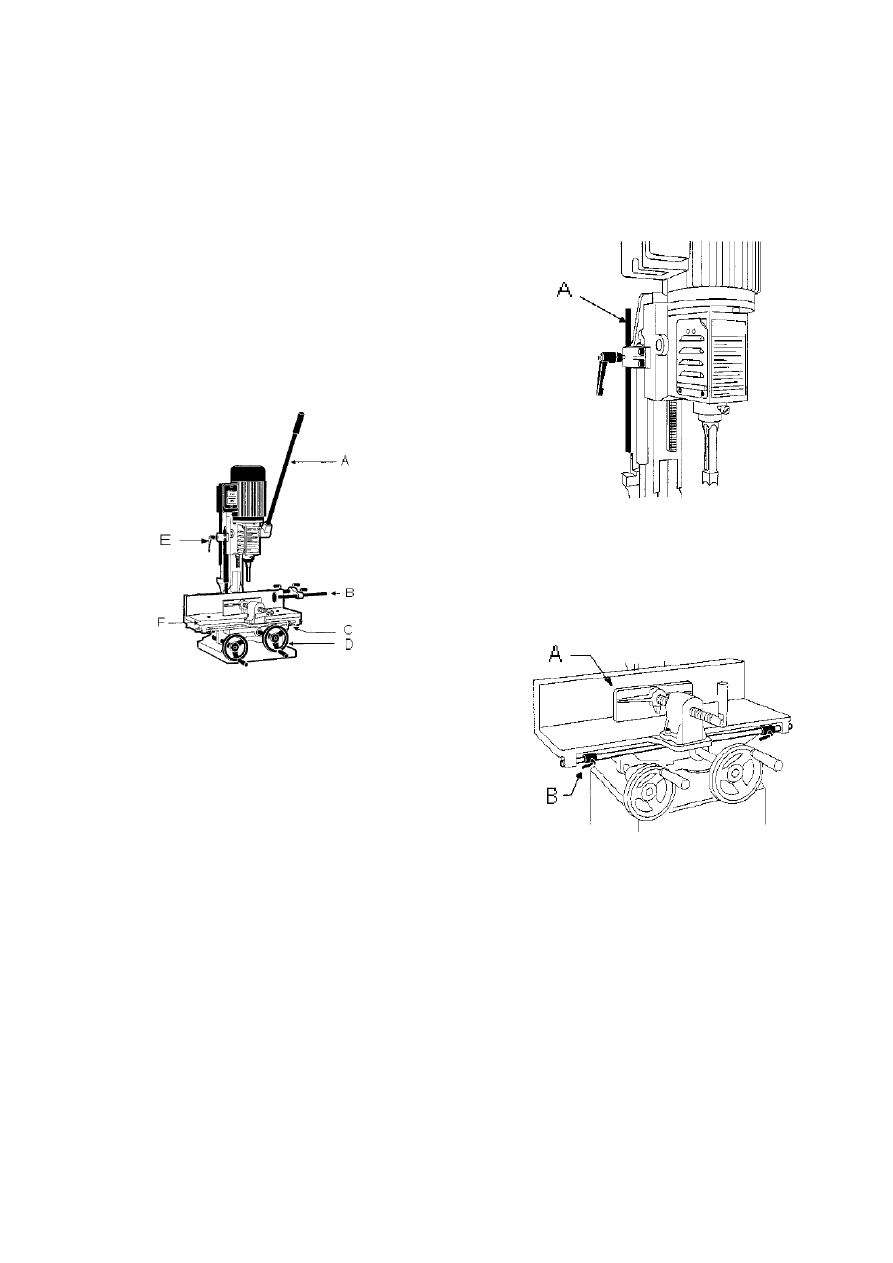

Завинтите  до  отказа  рукоятку  (А,  рис. 1)

при  помощи  гаечного  ключа  (С,  рис. 1) в
точке соединения (В, рис. 1).



Рис. 1.

Насадку  отведите  в  самое  верхнее  поло-

жение.

Рукоятку  можно  перебрасывать.  Снимите

муфту с насадки и опять введите в канавку в
желаемой угловой позиции.

Смонтируйте  стол  из MDF при  помощи

обоих,  содержащихся  в  поставке  винтов (F,

рис. 1).

Закрепите  заготовку  при  помощи  про-

дольного упора (В, рис. 1). Продольный упор
можно смонтировать на обоих концах стола.

Установите ручки маховика (D, рис. 1).

Установите  глубинный  упор  (Е,  рис. 1) и

оба упора стола (С, рис. 1) в соответствие с

необходимым видом обработки.
5.3. Электрические соединения

Подключение  к  эл.  сети,  а  также  исполь-

зуемые  им  удлинители  должны  соответство-

вать  инструкции.  Напряжение  в  сети  и  час-
тота  должны  совпадать  с  данными  в  инст-
рукции станка.

Заводская защита предохранителем долж-

на составлять при этом 10 А.

Подключение и ремонт электрооборудова-

ния  должно  проводиться  специалистами  с

допуском.


5.4. Ввод в эксплуатацию

Включение  станка  происходит  с  помощью

зеленой  кнопки  на  главном  включателе.
Красная  кнопка  служит  для  отключения

станка.
6. ЭКСПЛУАТАЦИЯ СТАНКА

Установите  желаемую  глубину  сверления

глубинного упора (А, рис. 2).



Рис. 2.

Установите продольный упор (В, рис. 1) в

соответствии с длиной заготовки.

Зажать заготовку в тиски (А, рис. 3). Тис-

ки  имеют  ускоренную  перестановку;  после

полного  оборота  винта  влево  ослабляется
стопорная гайка.



Рис. 3.

Для  поперечного  позиционирования  от-

верстия  двигайте  стол  левым  маховиком

вперед – назад.

Длину  отверстия  определите  обоими  упо-

рами стола (В, рис. 3).

Включите станок.
Потяните за рукоятку и плавно начинайте

долбить заготовку.
УКАЗАНИЕ:

Продвижение  сверла  должно  осуществ-

ляться  достаточно  быстро,  чтобы  избежать

возгорания поверхности, но при этом двига-
тель  должен  работать  без  остановки.  Необ-
ходим опыт, чтобы определять скорость про-

движения в зависимости от сорта древесины.

После первого прохода заготовку двигают

по  сторонам.  Выберите  направление  работы
таким  образом,  чтобы  можно  было  бы  без

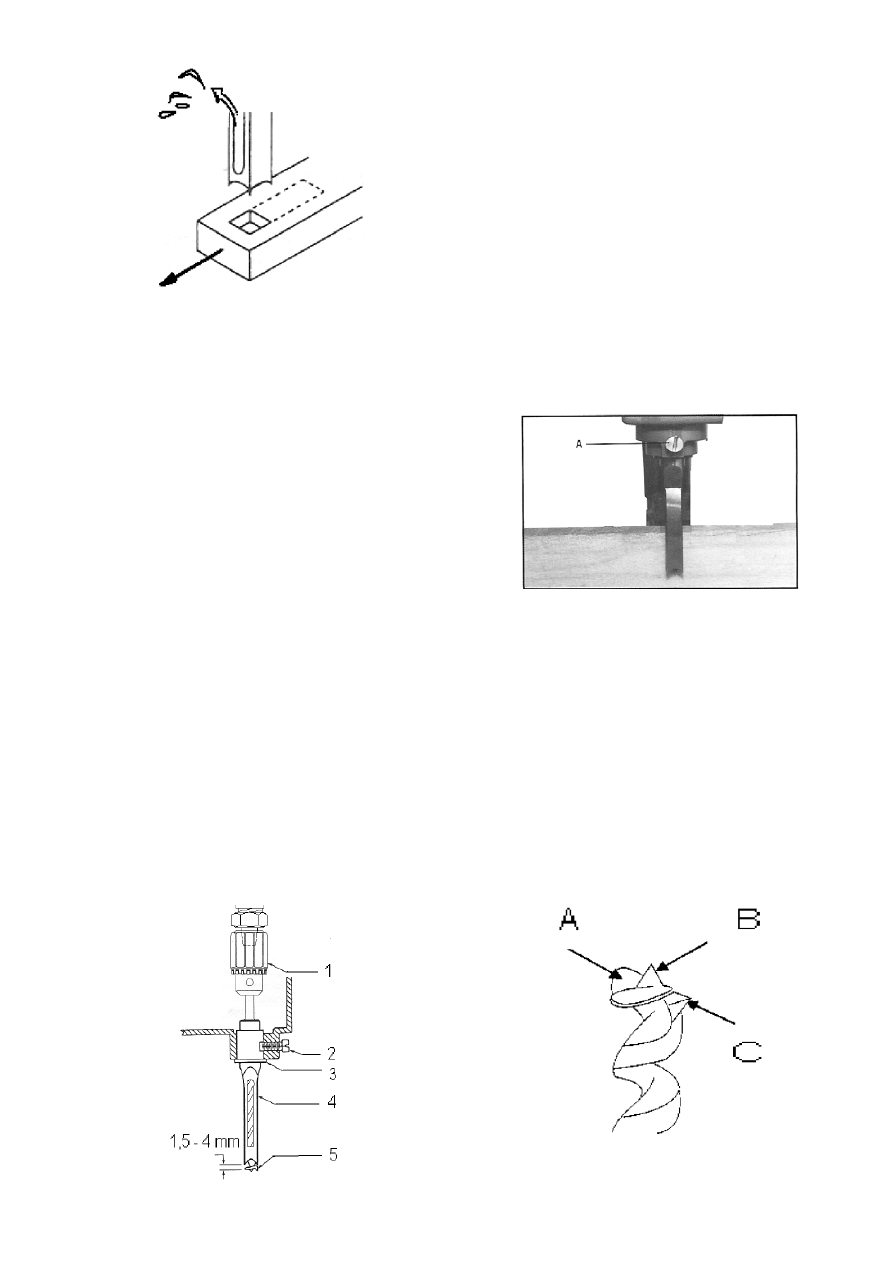

помех освобождаться от стружки (рис. 4).

5



Рис. 4.

Глубокие  просверленные  отверстия  по-

этапно  углубляются  приблизительно  на 25

мм. Это гарантирует отвод стружки.

Для  сквозных  отверстий  подложите  под

заготовку  отходы  древесины,  чтобы  избе-
жать порчи стола.

ВНИМАНИЕ:

Всегда  держитесь  на  достаточном  рас-

стоянии от вращающегося сверла.

Никогда не работайте с открытыми крыш-

ками сверлильных патронов.

Длинные  заготовки  располагайте  при  по-

мощи роликовых опор.
7. РАБОТЫ ПО НАЛАДКЕ И УСТАНОВКЕ
Общие указания

Перед  началом  работ  по  наладке  и  уста-

новке станок должен быть защищен от само-

произвольного включения.

Вытащить штепсель из розетки!

7.1. Монтаж резца

Отключить электричество,  вытащив  штеп-

сель из розетки.

С  обеих  сторон  насадки  приоткрыть

крышки сверлильных патронов.

Вставьте  переходник (3, рис. 5), отвер-

стие должно показывать вперед.

Вместе  ввести  расточной  и  долбежный

резцы.

Легко  прикрутите  с  помощью  винта (2,

рис. 5) долбежный резец (4, рис. 5).



Рис. 5.



ПОЯСНЕНИЕ:

Канавка  резца  должна  показывать  только

налево или направо.

С помощью этого достигается правильный

отвод стружки.

Подвиньте резец до конца наверх и затем

опустите его на 1,5 – 4 мм, в зависимости от
вида  древесины  данной  заготовки.  Затяните
резец с помощью винта до упора.

Двигайте  сверло  до  конца  наверх  и  затя-

ните его в сверлильном патроне до упора.

Ослабьте  винт,  двигайте  резец  наверх  и

закрепляйте в этом положении.

Этим  достигается  нужное  нам  расстояние

между острием сверла и долбежным резцом.
ПОЯСНЕНИЕ:

Резец  должен  быть  установлен  парал-

лельно.  Используйте  для  этого  заготовку  в

качестве калибра (рис. 6).



Рис. 6.

Снова  закрыть  обе  крышки  сверлильного

патрона.

Для резца с коротким телом:
для  резца  с  коротким  телом  используйте

имеющееся в поставке винтовое удлинение.

Используйте  ключ  патрона  для  ослабле-

ния сверлильного патрона.
7.2. Переточка резца

Острые сверла и долбежные резцы служат

ГАРАНТИЕЙ хороших результатов.

Наточите  края  резцов  и  старайтесь  со-

блюдать оригинальную форму сверла.

Обработайте  надфилем  внутреннюю  сто-

рону  подрезателя  (А,  рис. 7), боковые  по-
верхности  центрового  острия  (В,  рис. 7) и

передние грани основного лезвия (С, рис. 7).



Рис. 7.

Не подтачивайте внешнюю сторону подре-

зателя,  так  как  этим  можно  изменить  диа-

метр сверла.

6

Затачивайте  долбежный  резец  только  по

внутренней кромке лезвия.
8. ТЕХОБСЛУЖИВАНИЕ И ОСМОТР
Общие указания

Перед  работами  по  техобслуживанию,

очистке  и  ремонту,  станок  нужно  защитить
от  случайного  включения.  Вытащить  штеп-

сель из розетки!

Обслуживание долбежного станка ограни-

чивается  смазкой,  стандартной  наладкой  и
переточкой резца.

Очищайте  станок  через  определенные

промежутки времени.

Учитывайте,  что  строгальные  ножи,  обре-

зиненные валы привода движения заготовки,
плоские,  поликлиновые,  клиновые  и  другие

ремни, а также цепи, используемые в конст-
рукции  станка,  относятся  к  деталям  быстро-

изнашивающимся  (расходные  материалы)  и
требуют периодической замены. Гарантия на
такие  детали  не  распространяется.  Защит-

ные кожуха, отдельные детали из пластика и
алюминия,  используемые  в  конструкции

станка,

выполняют

предохранительные

функции.  Замене  по  гарантии  такие  детали

не подлежат.

Поврежденные  средства  защиты  менять

немедленно.

9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНО-
СТЕЙ
двигатель не вращается
*нет тока - проверить предохранитель;
*двигатель, выключатель или кабель повре-

жден – связаться со специалистами.
долбежный резец засорен
*расстояние от сверла до резца слишком ма-
ло – поставить в долото сверло 1,5 – 4 мм;

*стружка не отходит – обратить внимание на
канавку долото и на последовательность ра-

бот;
поверхность некачественная
*продвижение слишком медленно – сверлить
быстрее;

*оба резца – расточный и долбежный - зату-
пились – переточить.
10. ПРИНАДЛЕЖНОСТИ, ИМЕЮЩИЕСЯ В
ПОСТАВКЕ

Арт. № 6285526

Расточный и долбежный резцы 6,35 мм
Арт. № 6285527

Расточный и долбежный резцы 8 мм
Арт. № 6285528

Расточный и долбежный резцы 9,5 мм
Арт. № 6285529
Расточный и долбежный резцы 12,7 мм

Арт. № 6292447
Расточный и долбежный резцы 15,87 мм

Арт. № 6292448
Расточный и долбежный резцы 19 мм
