Барабанный шлифовальный станок DDS-237. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ



ПО



ЭКСПЛУАТАЦИИ



БАРАБАННЫЙ



ШЛИФОВАЛЬНЫЙ



СТАНОК

 DDS-237

ВМХ



Тул



Груп



АГ

 (WMH Tool Group AG)

Банштрассе

 24, CH-8603

Шверценбах























1.

ОБЩИЕ



УКАЗАНИЯ



Данный



барабанный



шлифовальный



станок



предназначен



исключительно



для



шлифования



изделий



из



дерева



и



их



заменителей

.

Обработка



других



материалов



недопустима

,

или



может



производиться



только



после



консультации



с



представителями



компании

.

Наряду



с



указаниями



по



технике



безопасности

,

содержащимися



в



инструкции



по



эксплуата

-

ции

,

и



особыми



предписаниями



Вашей



страны



необходимо



принимать



во



внимание



общеприня

-

тые



технические



правила



работы



на



деревообрабатывающих



станках

.

Каждое



отклонение



от



этих



правил



при



использовании



рассматривается



как



неправильное



применение



и



продавец



не



несет



ответственность



за



повреждения

,

произошедшие



в



результате



этого

.

В



станке



нельзя



производить



никаких



технических



изменений

.

Ответственность



несет



только



пользователь

.

Использовать



станок



только



в



технически



исправном



состоянии

.

Соединительный



кабель

 (

или



удлинитель

)

от



автомата



защиты



и



от



источника



электропита

-

ния



до



станка



должен



быть



не



менее

 4x2,5

мм

² (

желательно



медный

,

четырёхжильный

,

с



сече

-

нием



каждой



жилы



не



менее

 2,5

мм

2

).

Станок



разрешается



эксплуатировать



лицам

,

которые



ознакомлены



с



его



работой

,

техниче

-

ским



обслуживанием



и



предупреждены



о



возможных



опасностях

.

Если



Вы



при



распаковке



обнаружили



повреждения



вследствие



транспортировки

,

немедленно



сообщите



об



этом



Вашему



продавцу

.

Не



запускайте



станок



в



работу

!



Барабанный



шлифовальный



станок



DDS-237



2

2.

КОМПЛЕКТ



ПОСТАВКИ



1.

Станок



в



упаковке



2. 1

абразивная



лента



с



зерном

 80.

3. 1

абразивная



лента



с



зерном

 100.

4. 1

маховик



5. 1

рукоятка



переключения



механизма



пода

-

чи



6. 2

аспирационных



штуцера

 100

мм



7.

Принадлежности



для



монтажа

.

8.

Инструкция



по



эксплуатации

.

9.

Список



деталей

.

3.

ТЕХНИЧЕСКИЕ



ХАРАКТЕРИСТИКИ

 DDS-237

Артикул

: 1000650

Т



Сетевое



питание

 ................ 380

В

 ~3/PE 50

гц



Автомат



защиты

 .................................... 25 A

Мощность



двигателя

 S

6

40% ............... 11

кВт



Выходная



мощность

 S

1

 100%  ......... 7,35

кВт



Соединительный



провод

 (H07RN-F)

 .................................................. 4 x 1,5

мм

²

Число



оборотов



валов

 ............... 1400

об

/

мин



Шлифовальный



барабан



(

Диаметр



х



Длина

) ........... 2

х



Ø

 152

х

 940

мм



Скорость



шлифования

 .................. 11,1

м

/

сек



Ширина



абразивной



ленты

 ..... 75

или

 100

мм





Мотор



подачи

 S

1

 ............................... 0,2

кВт



Скорость



подачи

 ........................ 2 – 3

м

/

мин



Диаметр



штуцера



вытяжки

 2

шт

. ........ 100

мм



Объемный



поток



вытяжки



при



скорости



 ................................ 20

м

/

сек

 2

х

560

м

3/

час





Размеры



заготовок



Толщина

 .............................. 0,8

мм

 – 133

мм



Мин

.

длина



заготовки

 ........................ 230

мм



Макс

.

ширина

 ................................... 940

мм





Габаритные



размеры



станка



(

ДхШхВ

) ................... 1090

х

 1420

х

 1090

мм



Масса



станка

 ..................................... 400

кг





























Артикул

: 1000649

Т



Сетевое



питание

 ................ 380

В

 ~3/PE 50

гц



Автомат



защиты

 .................................... 16  A

Мощность



двигателя

 S

6

40% ............ 8,45

кВт



Выходная



мощность

 S

1

 100%  ........... 5,5

кВт



Соединительный



провод

 (H07RN-F)

 .................................................. 4 x 1,5

мм

²

Число



оборотов



валов

 ............... 1400

об

/

мин



Шлифовальный



барабан



(

Диаметр



х



Длина

) ........... 2

х



Ø

 152

х

 940

мм



Скорость



шлифования

 .................. 11,1

м

/

сек



Ширина



абразивной



ленты

 ...... 75

или

 100

мм





Мотор



подачи

 S

1

 ............................... 0,2

кВт



Скорость



подачи

 .........................2 – 3

м

/

мин



Диаметр



штуцера



вытяжки

 2

шт

. ........  100

мм



Объемный



поток



вытяжки



при



скорости



 ................................ 20

м

/

сек

 2

х

560

м

3/

час





Размеры



заготовок



Толщина

 .............................. 0,8

мм

 – 133

мм



Мин

.

длина



заготовки

 ....................... 230

мм



Макс

.

ширина

 ................................... 940

мм





Габаритные



размеры



станка



(

ДхШхВ

) ................... 1090

х

 1420

х

 1090

мм



Масса



станка

 ..................................... 400

кг






*

Примечание

:



Спецификация



данной



инструкции



является



общей



информацией

.

Данные



технические



характеристики



были



актуальны



на



момент



издания



руководства



по



эксплуатации

.

Компания

 WMH Tool Group

оставляет



за



собой



право



на



изменение



конструкции



и



комплектации



оборудования



без



уведомления



потребителя

.

Настройка

,

регулировка

,

наладка



и



техническое



обслуживание



оборудования



осуществляются



покупателем

.

4.

ОБЩИЕ



УКАЗАНИЯ



ПО



ТЕХНИКЕ



БЕЗОПАСНОСТИ



Техника



безопасности



включает



в



себя



также



соблюдение



инструкции



по



эксплуата

-

ции



и



техническому



обслуживанию

,

предос

-

тавленные



изготовителем

.

Всегда



храните



инструкцию

,

предохраняя



ее



от



грязи



и



влажности

,

передавайте



даль

-

нейшим



пользователям

.

Ежедневно



перед



включением



станка



про

-

веряйте



функционирование



необходимых



защитных



устройств

.

Установленные



дефекты



станка



или



за

-

щитных



устройств



необходимо



незамедли

-

тельно



устранить



с



помощью



уполномочен

-

ных



для



этого



специалистов

.

Не



включайте



в



таких



случаях



станок

,

вы

-

ключите



его



из



эл

.

сети

.

3

На



станке



не



разрешается



проводить



ка

-

кие

-

либо



изменения

,

дополнения



и



пере

-

строении

.

Применяйте



необходимые



согласно



инст

-

рукциям



средства



личной



защиты

.

При



работе



на



станке



использовать



за

-

щитные



очки



и



распиратор

.

Следует



носить



узкую



одежду



и



снять



пе

-

ред



работой



все



украшения

,

кольца



и



наруч

-

ные



часы

.

При



работе



со



станком



не



наде

-

вать



перчатки

.

Чтобы



длинные



волосы



не



мешали



во



вре

-

мя



работы

,

оденьте



шапочку



или



сетку



для



волос

.

Установить



станок



таким



образом

,

чтобы



оставить



достаточно



свободного



места



для



его



обслуживания



и



для



размещения



загото

-

вок

.

Позаботьтесь



о



достаточном



освещении



рабочего



места

.

Обратите



внимание



на



то

,

чтобы



станок



был



устойчив



против



опрокидывания



и



креп

-

ко



закреплён



на



прочной



и



ровной



поверх

-

ности

.

Обратите



внимание



на



то

,

чтобы



электри

-

ческий



провод



не



служил



помехой



рабочему



процессу

.

Рабочее



место



должно



быть



свободно



от



ненужных



заготовок



и



т

.

д

.

Никогда



не



пытайтесь



схватить



за



какую

-

либо



деталь



работающего



станка

.

Работающий



станок



никогда



не



оставляйте



без



присмотра

.

Перед



тем

,

как



оставить



свое



рабочее



ме

-

сто

,

отключите



станок

.

Не



включайте



станок



в



непосредственной



близости



от



горючих



жидкостей



или



газов

.

Изучите



возможности



подачи



сигнала



пожар

-

ной



тревоги



и



тушения



пожара

,

например

,

место



расположения



и



обслуживание



огне

-

тушителей

.

Не



включайте



станок



при



повышенной



влажности



или



под



дождем

.

Следите



за



тем

,

чтобы



не



образовывалась



большая



концентрация



пыли

 –

всегда



при

-

меняйте



соответствующую



вытяжную



уста

-

новку

.

Древесная



пыль



может



быть



взрывоопас

-

ной



и



опасной



для



здоровья

.

Перед



обработкой



заготовки



удалить



из



нее



гвозди



и



другие



инородные



тела

.

Заготовка



должна



располагаться



на



столе



безопасно

.

Необходимо



выдерживать



минимальные



и



максимальные



размеры



заготовок

.

Опилки



и



части



заготовки



удалять



только



при



отключенном



станке

.

Не



вставать



ногами



на



станок

.

Работы



с



электрооборудованием



должны



проводить



только



электрики

.

Поврежденный



кабель



подлежит



немед

-

ленной



замене

.

Никогда



не



используйте



станок

,

если



воз

-

никли



проблемы



с



выключателем

.

Работы



по



переоснащению

,

установке



и



техническому



обслуживанию



станка



прово

-

дить



только



на



отключенном



станке



и



при



отключенном



эл

.

питании

.

Изношенные



элементы



стола



должны



быть



заменены



немедленно

.

4.1.

ВНИМАНИЕ



опасности



Даже



при



правильном



использовании



станка



остаются



приведенные



ниже



опасно

-

сти

.

Опасность



ранения



отлетевшими



частями



заготовок

.

Опасность



получения



травмы



вследствие



отклонения



деталей



из

-

за



плохого



крепле

-

ния

.

Опасность



от



шума



и



пыли

.

Необходимо



свести



уровень



шума



к



мини

-

муму

,

обращая



для



этого



внимание



на



тип



и



состояние



пильного



диска

.

Однако

,

кроме



этого



необходимо



также



использовать



специальные



звукозащитные



наушники

.

Обязательно



надевайте



средства



личной



защиты

  (

защита



глаз

,

ушей



и



дыхательных



путей

).

Применяйте



вытяжные



установки

!

Опасность



поражения



электрическим



то

-

ком

,

при



неправильной



прокладке



кабеля

.

4.2.

Звуковая



эмиссия



Уровень



звукового



шума

  (

согласно

 EN

11202):

Холостой



ход

: 72,4 dB(A),

Обработка

: 88,4 dB(A).

Приведенные



значения



относятся



к



уров

-

ню



издаваемого



шума



и



не



являются



необхо

-

димым



уровнем



для



безопасной



работы

.

Они



должны



дать



возможность



пользова

-

телю



станка



лучше



оценить



подверженность



опасности



и



возможные



риски

.

5

ТРАНСПОРТИРОВКА



И



ПУСК



В



ЭКС

-

ПЛУАТАЦИЮ



5.1.

Транспортировка



и



установка



Установка

 c

танка



должна



производиться



в



закрытых



помещениях

,

при



этом



достаточно



условий



обычной



столярной



мастерской

.

Поверхность

,

на



которой



устанавливается



станок

,

должна



быть



достаточно



ровной



и



способной



выдерживать



нагрузки

.

При



необ

-

ходимости



станок



можно



жестко



закрепить



на



устанавливаемой



поверхности

.

По



соображениям



упаковки



станок



по

-

ставляется



не



полностью



смонтированным

.

4

Станок



будет



доставлен



в



упаковочном



ящике

.

Не



поднимайте



станок



за



шлифовальный



барабан



или



подающие



ролики

,

так



как



они



могут



быть



таким



образом



повреждены

.

5.2.

Монтаж



Общие



указания



Перед



проведением



монтажно

-

наладочных



работ



отключите



станок



от



эл

.

сети

!

Удалите



защитную



смазку



от



ржавчины



с



помощью



мягких



растворителей

.

Установите



станок



на



плоскую



поверх

-

ность

.

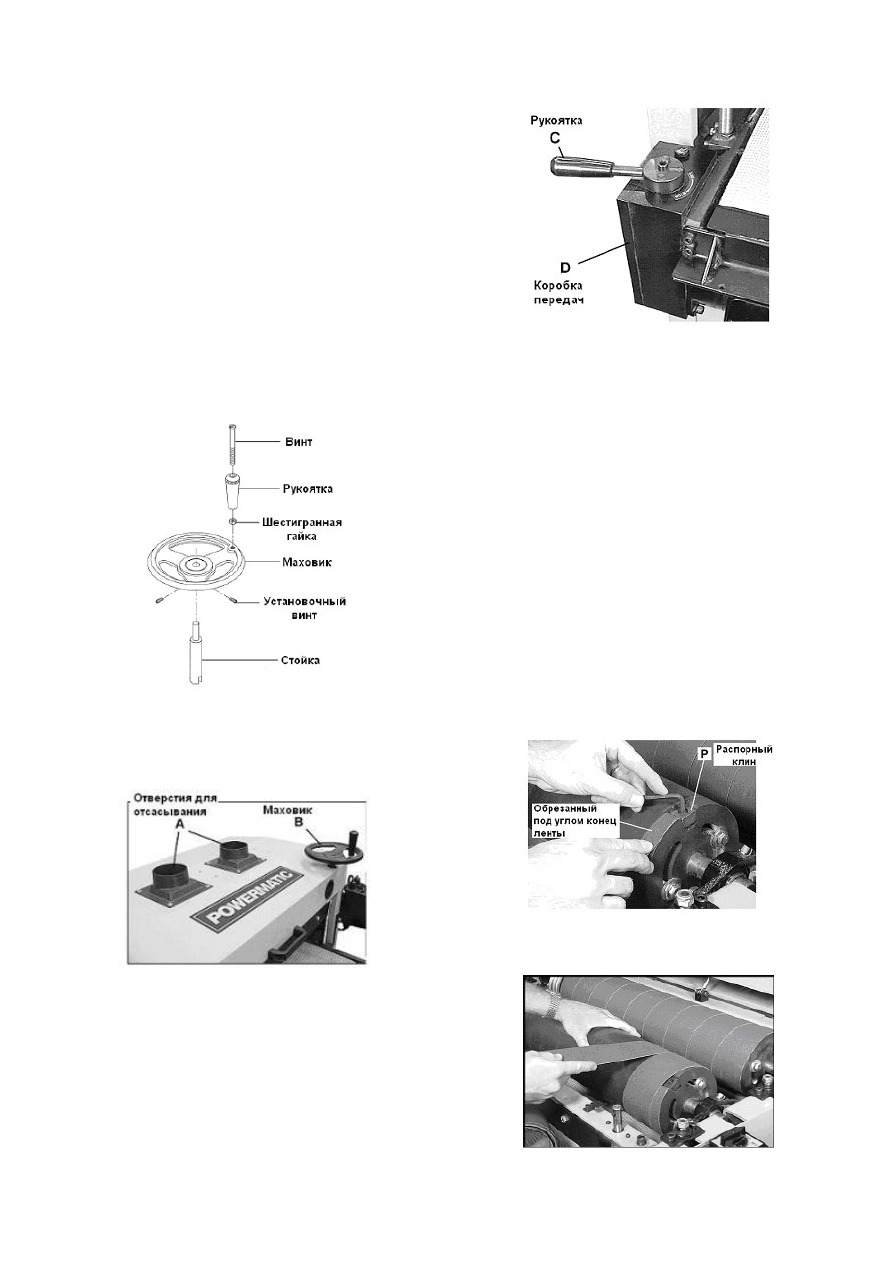

Монтаж



маховика



подёма



стола



подачи



Смотрите



рис

. 1



Рис

. 1

Монтаж



аспирационных



штуцеров



Установите



аспирационные



штуцера

 (A)

на



защитном



кожухе



станка

.



Рис

. 2

Монтаж



рукоятки



переключения



меха

-

низма



скорости



подачи



Ввинтите



рукоятку

 (C)

во



втулку



механизма



подачи

 (D).



Рис

. 3

Монтаж



абразивных



лент



Отключите



подачу



тока

  (

выключите



глав

-

ный



выключатель



и



закройте



его

).

Снимите



маховик

,

поверните

 2

замка



за

-

щитного



кожуха



влево



и



откройте



защитный



кожух

.

Всегда



устанавливайте



на



передний



шли

-

фовальный



барабан



более



грубую



абразив

-

ную



ленту

.

Удалите



винты



с



внутренним



шестигран

-

ником



и



распорные



клинья

  (

Р

,

рис

. 6)

на



обоих



концах



барабана

.

УКАЗАНИЕ

:

Приподнимите



отверткой



вставляющиеся



распорные



клинья

.

Начинайте



монтаж



абразивной



ленты



на



правом



конце



барабана

.

Сильно



зажмите



отрезанный



под



углом



конец



абразивной



ленты



с



помощью



распор

-

ного



клина

 (

рис

. 6).



Рис

. 6

Намотайте



абразивную



ленту



на



барабан

,

избегая



при



этом



нахлёст



абразивной



ленты

.



Рис

. 7

Креплением



абразивной



ленты



на



левом



конце



барабана



является



подпружиненная



5

шайба



самого



барабана

 (Q,

рис

. 8).

Подпру

-

жинивание



необходимо



для



компенсации



растяжений



абразивной



ленты



при



работе

.

Поверните



шайбу



барабана



назад



против



усилия



пружины

.

Сильно



зажмите



отрезанный



под



углом



конец



абразивной



ленты



с



помощью



распор

-

ного



клина

.



Рис

. 8

Повторите



этот



процесс



на



втором



шлифо

-

вальном



барабане

.

Срок



службы



шлифовальной



ленты



может



быть



также



увеличен



посредством



поворота



бумаги

.

Таким



образом

,

задействуются



новые



ост

-

рые



кромки



зерен

.

5.3.

Подключение



к



электрической



сети



Подсоединение



к



сети



со



стороны



клиен

-

та

,

а



также



применяемые



удлинители



долж

-

ны



соответствовать



предписаниям

.

Напряжение



сети



и



частота



должны



соот

-

ветствовать



рабочим



параметрам

,

указанным



на



заводской



табличке

.

Установленное



пользователем



защитное



устройство



должно



быть



рассчитано



на

 16

А

.

Подключения



и



ремонт



электрического



оборудования



разрешается



проводить



только



квалифицированным



электрикам

.

Станок



оснащен



сетевым



кабелем



и



ште

-

кером



типа

 16A CCE.

5.4.

Подключение



вытяжной



вентиляции



Перед



вводом



в



эксплуатацию



станок



должен



быть



подсоединен



к



вытяжной



уста

-

новке



таким



образом

,

чтобы



при



включении



шлифовального



станка



автоматически



вклю

-

чалось



вытяжное



устройство

.

Минимальная



скорость



воздуха



на



аспи

-

рационных



патрубках



должна



составлять

 20

м

/

сек

.

Вытяжные



шланги



должны



соответство

-

вать



качеству

  “

тяжело



воспламеняемые

”

и



соединены



с



заземлением



станка

.





6.

Работы



по



наладке



и



регулировке



Общие



указания



Перед



работами



по



наладке



и



регулировке



станок



должен



быть



предохранен



против



не

-

преднамеренного



включения

.

Выключите



главный



выключатель



и



за

-

кройте



его

.

Выбор



абразивной



ленты



Выбор



правильной



зернистости



абразив

-

ной



ленты



является



чрезвычайно



важным



для



оптимизации



производительности



про

-

цесса



шлифования

.

Начинайте



шлифование



с



грубой



зерни

-

стости



и



пошагово



устанавливайте



ленты



с



меньшей



зернистостью

.

Перепрыгивайте



при



установке



абразив

-

ной



ленты



максимум



на



одну



ступень

.

Лента



со



слишком



мелкой



зернистостью



и



изношенные



абразивные



ленты



могут



оста

-

вить



на



заготовке



пятна



прижога

.

Зерно

 36:

Съем



материала



и



удаление



слоя



клея

.

Зерно

 60:

Калибровка



и



шлифование



по

-

верхности

.

Зерно

 80:

Легкая



калибровка



и



шлифова

-

ние



поверхности

,

наиболее



часто



используе

-

мая



зернистость

.

Зерно

 100

и

 120:

Шлифование



поверхно

-

сти



и



тонкое



шлифование

.

Зерно

 150, 180

и

 220:

Только



для



тонкого



шлифования

.

6.1

Регулировка



второго



барабана



При



изменении



комбинации



зернистости



должна



быть



подогнана



высота



шлифоваль

-

ного



барабана

.

Для



этого



задний



шлифовальный



барабан



(

меньшая



зернистость

)

устанавливается



с



точной



регулировкой

.

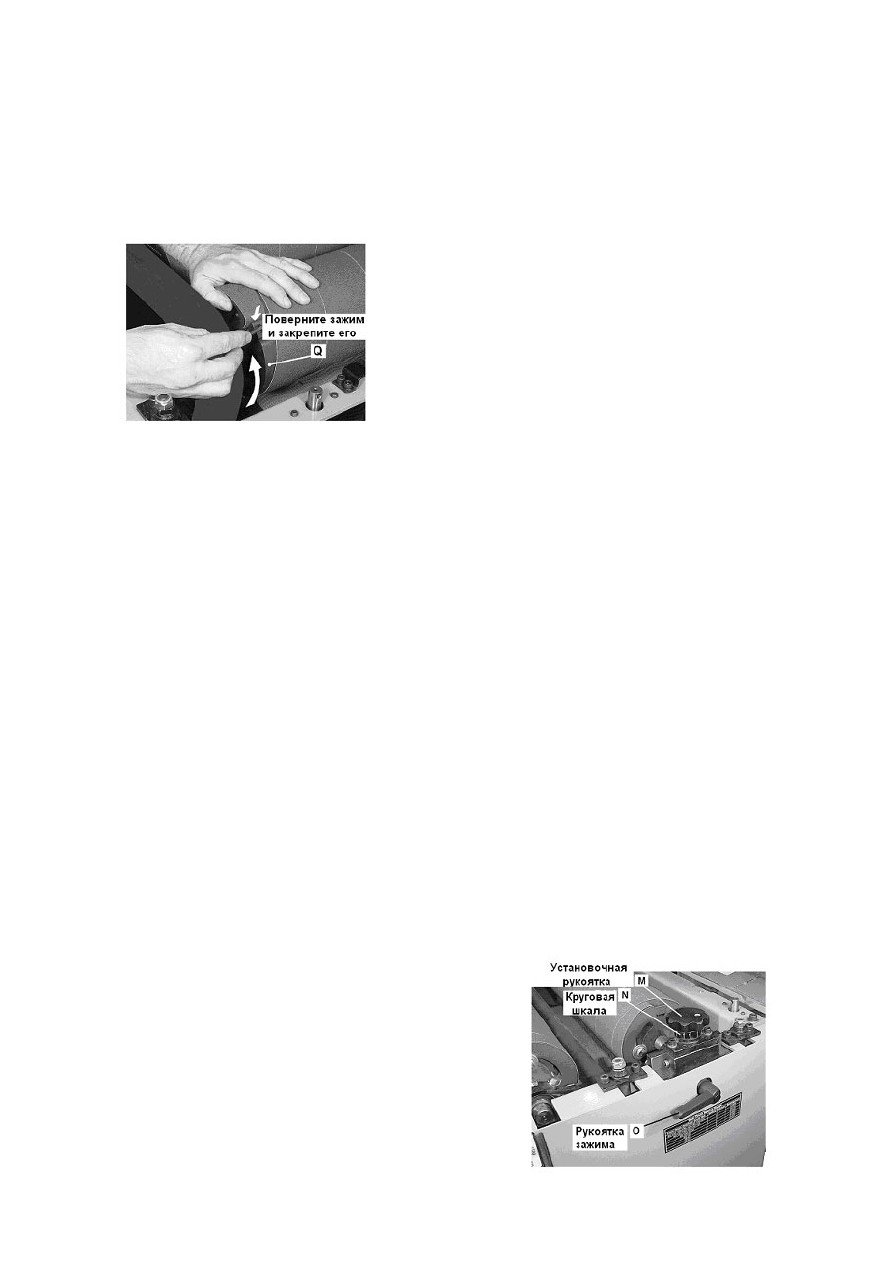

Ослабьте



с



обоих



концов



рукоятки



зажи

-

мов

 (O,

Рис

. 9).

Поверните



установочную



рукоятку

 (M)

в



соответствии



с



круговой



шкалой

 (N).



Рис

. 9

6

УКАЗАНИЕ

:

Обратите



внимание



на



одинаковую



установку



шкалы



на



обоих



концах



барабана

.

Таблица



под



рукояткой



зажима

 (

рис

. 10)

да

-

ет



информацию



о



рекомендуемой



регулиров

-

ке



барабана

.



Рис

. 10

Снова



затяните



обе



рукоятки



зажимов

 (O).

6.2.

Регулировка



прижимных



роликов



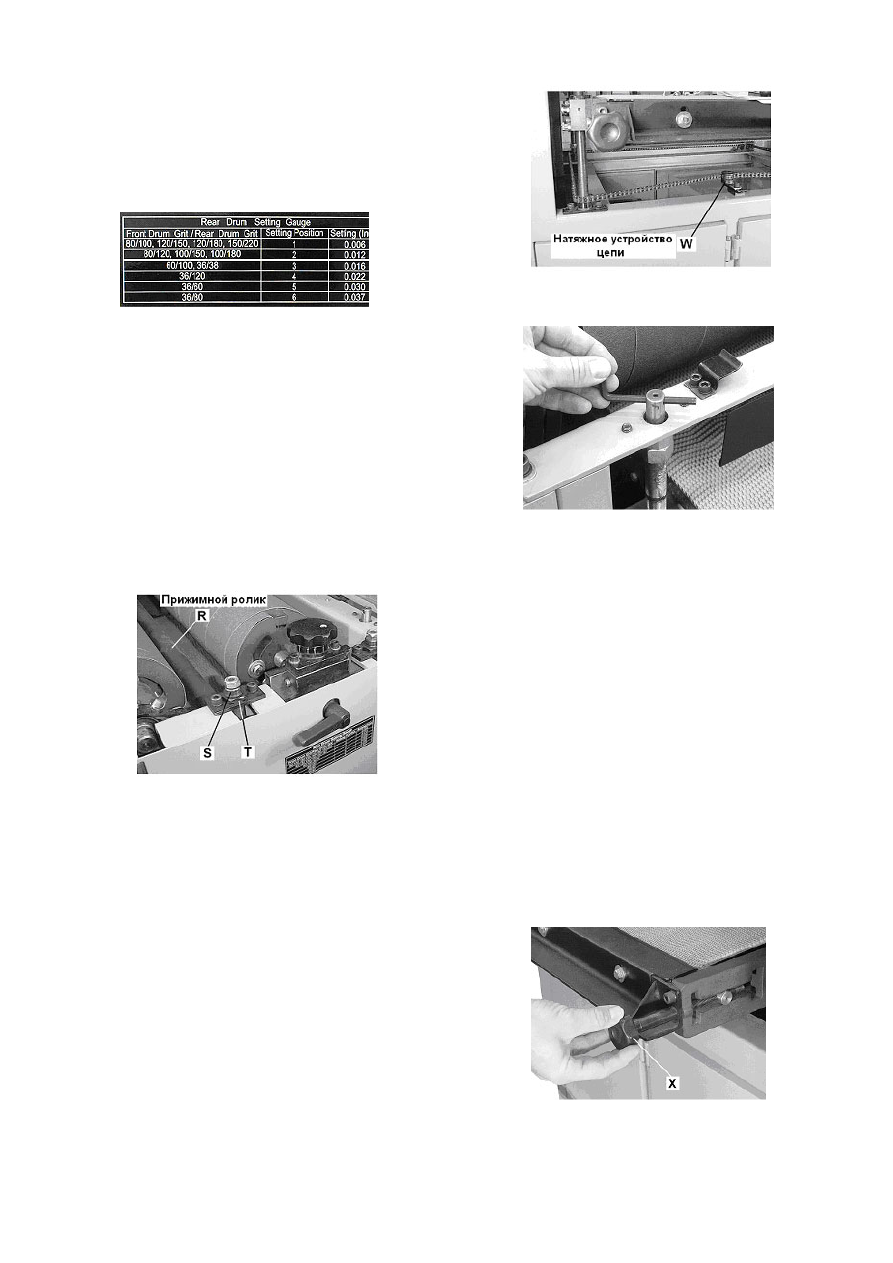

Прижимные



ролики

 (R)

устанавливаются



на



заводе



изготовителе

.

При



проблемах



с



подачей



или



при



неров

-

ных



заготовках



может



потребоваться



увели

-

чить



усилие



пружины



прижимных



роликов

.

Отключите



подачу



тока

  (

выключите



глав

-

ный



выключатель



и



закройте



его

).

Ослабьте



шестигранную



гайку

 (T,

Рис

.

12).

Посредством



опускания



установочного



винта

 (S)

увеличивается



давление



ролика

.



Рис

. 12

Снова



затяните



шестигранную



гайку

.

Проведите



регулировку



на



всех



концах



роликов

.

ВНИМАНИЕ

:

Не



разрешается



слишком



сильно



опускать



ролики

,

так



как



это



препятствует



подаче



за

-

готовки

.

6.3.

Регулировка



стола



подачи



Стол



подачи



устанавливается



на



заводе



изготовителе



параллельно



шлифовальным



барабанам

.

Если



требуется



регулировка



стола



подачи

:

Отключите



подачу



тока

  (

выключите



глав

-

ный



выключатель



и



закройте



его

).

Ослабьте



натяжное



устройство



цепи

 (W,

Рис

. 13).



Рис

. 13

Снимите



цепь



со



всех



цепных



колес

.



Рис

. 14

При



повороте



шпинделя



по



часовой



стрелке



стол



подачи



поднимается

 (

Рис

. 14).

После



проведенной



регулировки



снова



наденьте



цепь



и



натяните



ее

.

6.4.

Регулировка



подающей



ленты



Натяжение



ленты



Натяжение



ленты



должно



быть



достаточ

-

ным



для



транспортировки



заготовки



без



про

-

скальзывания



на



приводных



роликах

.

Для



увеличения



натяжения



ленты



повер

-

ните



рукоятку

 (X,

рис

. 15)

по



часовой



стрелке

.

ВНИМАНИЕ

:

Подающая



лента



не



должна



быть



сильно



натянутой

.

Слишком



сильное



натяжение



Ле

-

ты



приводит



к



растяжению



ленты



и



ее



преж

-

девременному



износу

.

Подающую



ленту



необходимо



слегка



под

-

тянуть

,

если



уже



при



давлении



рукой



на



стол



подачи



она



может



быть



остановлена

.



Рис

. 15

Движение



ленты

:

Регулировка



движения



ленты



производится



при



максимальной



скорости



движущейся



подающей



ленты

.

7

Наблюдайте



за



движением



ленты



некото

-

рое



время

.

Подтягивайте



подающую



ленту



на



той



стороне

,

с



которой



подающая



лента



сбегает

,

и



ослабляйте



в



равной



степени



натяжение



ленты



на



противоположно



лежащей



стороне

.

Поверните



натяжные



гайки



на



четверть



оборота



каждую



и



понаблюдайте



за



реакци

-

ей

.

Внимание

:

Не



натягивайте



сильно



подающую



ленту

!

6.5.

Подтягивание



приводного



ремня

:

Отключите



подачу



тока

  (

выключите



глав

-

ный



выключатель



и



закройте



его

).

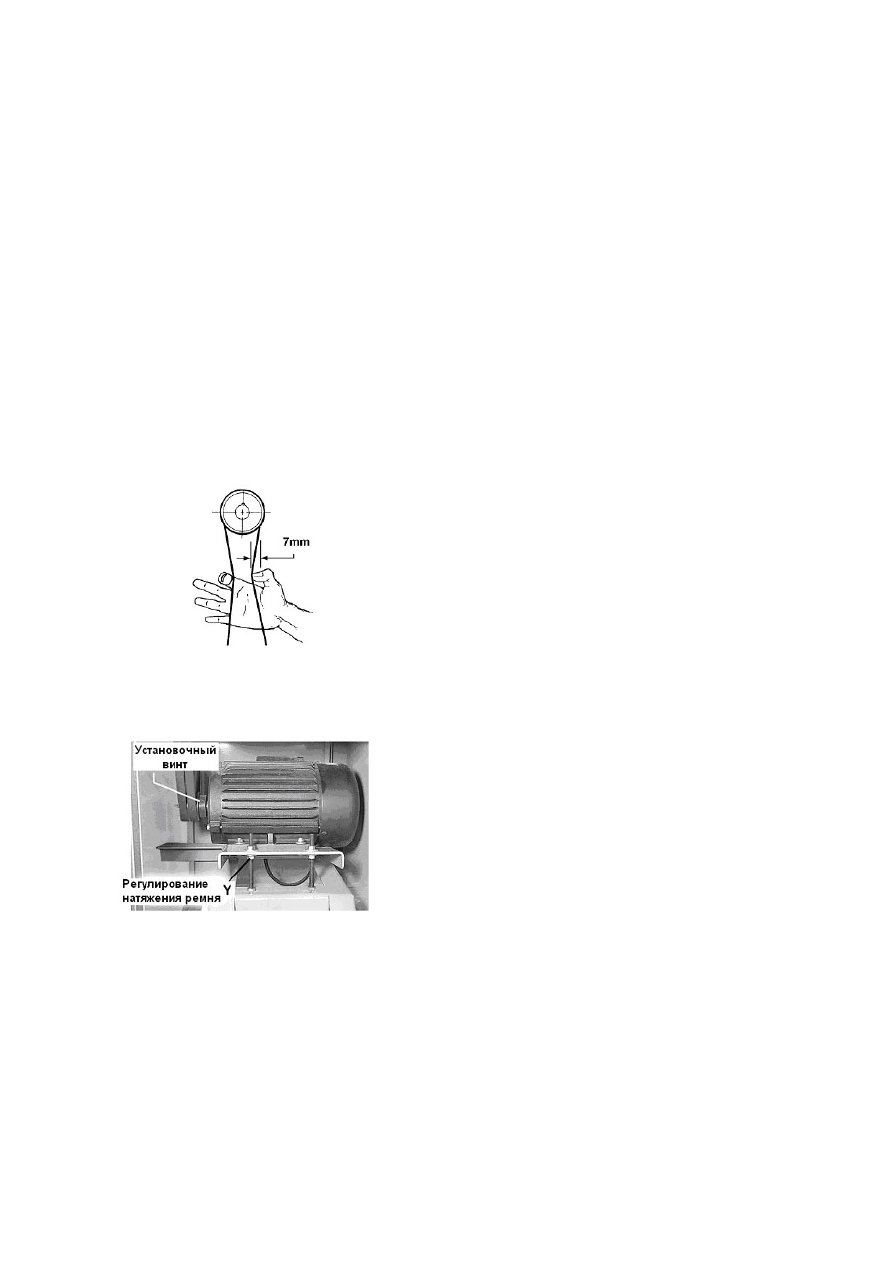

Проверьте



натяжение



ремня



посредством



одновременного



надавливания



пальцами



на



боковые



стороны



ремня



со



средней



силой



(

Рис

.16).

Натяжение



ремня



считается



пра

-

вильным



при



продавливании



примерно



на

 7

см

.



Рис

. 16

При



необходимости



ослабьте



шестигранные



гайки

 (Y,

Рис

.17)

и



подтяните



ремень

.



Рис

. 17

Если



необходимо



произвести



замену



рем

-

ня

,

то



следует



заменять



их



только



комплект

-

но

.

6.6.

Ввод



в



эксплуатацию



Сначала



включите



главный



выключатель



(

поворотный



выключатель

).

Станок



можно



включить



нажатием



зеленой



клавиши

;

Нажатием



красной



клавиши



станок



может



быть



выключен

.

Мотор



подачи



и



главный



мотор



включают

-

ся



и



останавливаются



одновременно

.

При



перегрузке



мотора



он



автоматически



выключается

.

После



охлаждения



в



течение



примерно

 5

минут



можно



снова



включить



станок

.

Подача



включается



с



помощью



рукоятки



переключения



механизма



подачи

 (

С

,

рис

. 3).

Медленно

 (

Позиция

 1…2

м

/

мин

)

Быстро

 (

Позиция

 2-3

м

/

мин

)

Выключение



подачи

 (

Поз

. 0).

7.

РАБОТА



СТАНКА



Внимание

:

Перед



началом



работ



на



станке



проверьте



свободный



ход



шлифовального



барабана



и



наличие



всех



предохранительных



устройств

.

При



неправильном



направлении



вращения



необходимо



нажать



и



повернуть



переключа

-

тель



фаз



штекера

 CCE

на

 180°.

(

Для



выбора



правильного



направления



вращения



смотрите



на



стрелку



направления



вращения



на



станке

).

Правильное



рабочее



положение

:

Для



подачи



заготовки



в



станок



станови

-

тесь



в



стороне



сбоку



рядом



с



транспортёрм



подачи

.

Обращение



с



заготовкой

:

Подвод



заготовок



производится



с



помо

-

щью



автоматической



подачи



против



направ

-

ления



вращения



барабана

.

Заготовка



вводится



со



стороны



толстого



конца

,

вогнутой



стороной



вниз

.

Не



обрабатывайте



сильно



скрученные



и



изогнутые



заготовки



или



заготовки

 ,

толщи

-

на



которых



сильно



изменяется

.

Не



разрешается



обрабатывать



заготовки



короче

 230

мм

.

Разрешается



шлифовать



одновременно



не



более



двух



заготовок

.

При



этом



их



следует



подводить



к



обоим



концам



барабана

.

Разрешается



одновременно



обрабатывать



несколько



заготовок

,

если



только



они



имеют



одинаковую



толщину

.

При



отклонениях



по



толщине



более



тонкие



заготовки



не



прижи

-

маются



прижимными



роликами



и



проскаль

-

зывают



по



подающей



ленте

.

Длинные



заготовки



необходимо



поддер

-

живать



роликовыми



упорами

.

Основополагающий



порядок



работы

:

Установите



глубину



обработки

.

Запустите



шлифовальный



барабан

.

Включите



подачу

 (

ступень

 1

или

 2).

Включите



вытяжную



установку

.

Введите



заготовку

.

Общее



указание



по



безопасной



работе

:

Всегда



выдерживайте



безопасное



рас

-

стояние



от



шлифовального



барабана

.

Никогда



не



подставляйте



пальцы



поблизо

-

сти



от



места



захода



заготовки



на



корпусе



и



подающей



ленте

.

8

Указания



по



работе

:

Начинайте



работу



с



грубой



абразивной



лентой



и



постепенно



заменяйте



ее



лентой



с



более



мелким



зерном

.

Лента



с



сильно



мелким



зерном



имеет



склонность



к



воспламенению



шлифованной



поверхности

  (

например

,

дуб



является



очень



чувствительным



из

-

за



мелких



пор

).

Заготовка



по



возможности



должна



быть



установлена



под



углом

.

Если



шлифование



производится



против



волокон

,

то



возможна



обработка



при



боль

-

ших



скоростях



подачи



и



благодаря



этому



с



незначительной



нагрузкой



на



абразивную



ленту

.



Рис

. 4

Даже



незначительный



угол



поворота



ве

-

дет



к



эффективному



съему



материала

.

Оптимальная



установка



происходит



под



углом

 60º.

Лучшее



качество



поверхности



можно

,

од

-

нако

,

получить

,

если



в



обоих



последних



про

-

ходах



проводить



шлифование



в



направлении



волокон

.

Качество



шлифуемой



поверхности



улуч

-

шается

,

если



обработка



производится



за



не

-

сколько



проходов



при



незначительной



глу

-

бине



съема



и



повышенной



скорости



подачи

.

Оптимальная



подача



на



глубину



требует



некоторого



опыта



работы



и



зависит



в



значи

-

тельной



мере



от



зернистости



абразивной



ленты

,

скорости



подачи



и



типа



древесины

.

Периодически



проводите



очистку



абра

-

зивной



ленты

 (

смотри



раздел

 8.3).

Посредством



поворота



абразивной



ленты



можно



также



увеличить



срок



ее



службы

.

Поврежденные



или



разорванные



абразив

-

ные



ленты



необходимо



немедленно



заме

-

нить

.

Если



заготовка



останавливается

,

то



необ

-

ходимо



опустить



стол



подачи

.

При



перегрузке



срабатывает



реле



защиты



мотора



от



перегрузки

.

Примерно



через

 5

ми

-

нут



станок



снова



может



быть



включен

.

На



корпусе



места



затягивания



смонтиро

-

вана



ограничительная



балка

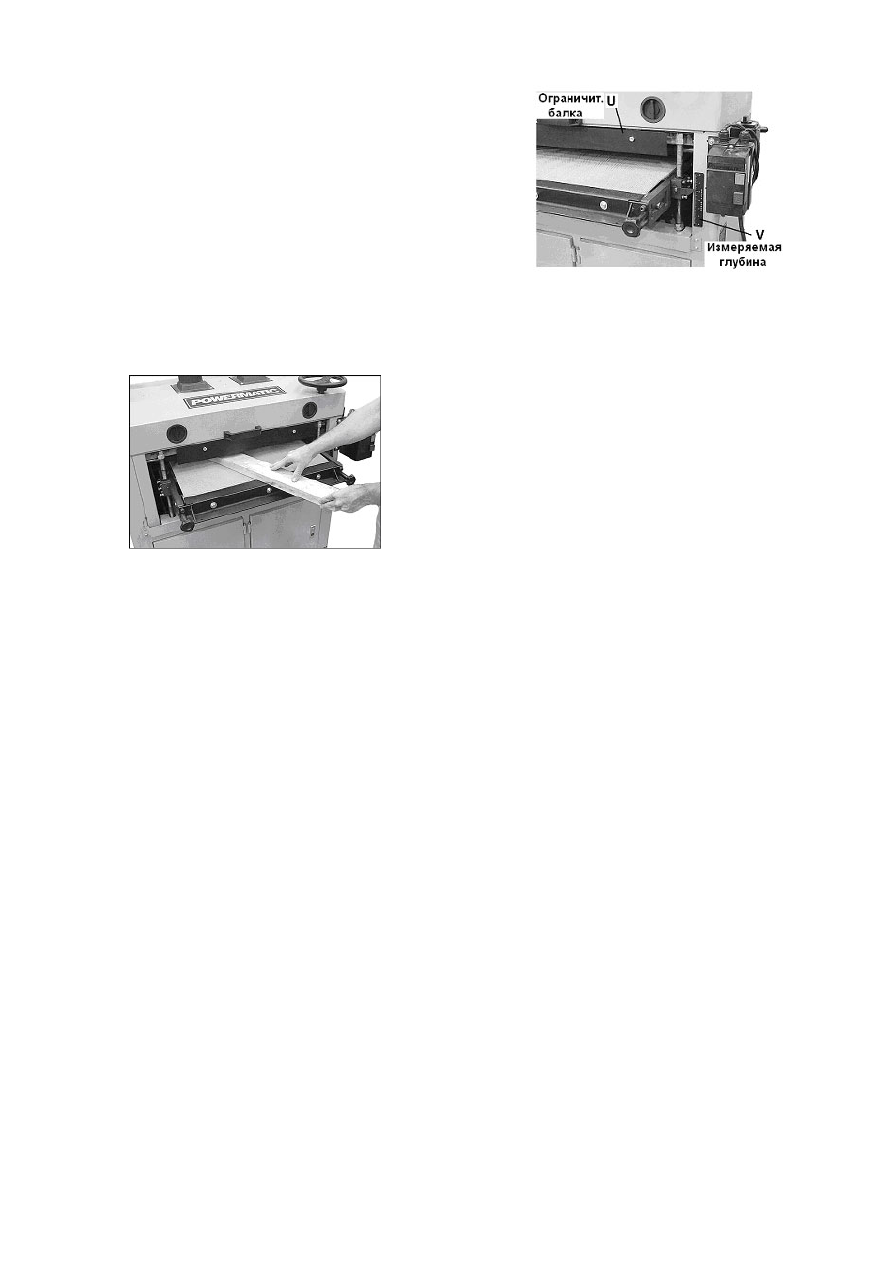

 (U,

рис

. 5)

с



концевым



выключателем

.

Если



стол



подачи



установлен



слишком



высоко



и



заготовка



ка

-

сается



ограничительной



балки

,

то



концевой



выключатель



выключает



станок

.



Рис

. 5

8.

ТЕХНИЧЕСКОЕ



ОБСЛУЖИВАНИЕ



8.1.

Общие



указания



Перед



работами



по



техническому



обслу

-

живанию



и



чистке



станок



должен



быть



пре

-

дохранен



от



непроизвольного



включения

.

(

Выключите



главный



выключатель



и



закрой

-

те



его

).

Регулярно



проверяйте



абразивную



ленту



на



наличие



повреждений

.

Немедленно



про

-

изводите



замену



поврежденной



абразивной



ленты

.

Через



равномерные



отрезки



времени



кон

-

тролируйте



правильность



регулировки



по

-

дающей



ленты

.

Ежемесячно



смазывайте



все



подвижные



детали

,

например

,

резьбовые



ходовые



вин

-

ты

,

диски

,

цепи



и



втулки



подшипников

.

Производите



очистку



станка



через



равно

-

мерные



интервалы



времени

.

Ежедневно



проверяйте



техническое



со

-

стояние



вытяжной



установки



Немедленно



производите



замену



повреж

-

денных



защитных



приспособлений

.

Учитывайте

,

что



строгальные



ножи

,

обре

-

зиненные



валы



привода



движения



заготовки

,

плоские

,

поликлиновые

,

клиновые



и



другие



ремни

,

а



также



цепи

,

используемые



в



конст

-

рукции



станка

,

относятся



к



деталям



быстро

-

изнашивающимся

  (

расходные



материалы

)

и



требуют



периодической



замены

.

Гарантия



на



такие



детали



не



распространяется

.

Защит

-

ные



кожуха

,

отдельные



детали



из



пластика



и



алюминия

,

используемые



в



конструкции



станка

,

выполняют



предохранительные



функции

.

Замене



по



гарантии



такие



детали



не



подлежат

.

Устанавливайте



все



защитные



приспособ

-

ления



обратно



на



их



места

.

8.2.

Проверяйте



уровень



масла



Удалите



запорный



винт



на



верхней



сторо

-

не



редуктора



и



проверьте



уровень



масла

.

При



необходимости



долейте

.

Применяйте



ка

-

чественное



редукторное



масло

.

Обновляйте



масло



через



каждые

 2500

часов



работы

.

9

Редукторное



масло

 (API GL-4  SAE 80W-

90)

8.3.

Чистка



абразивной



ленты



Регулярно



очищайте



абразивную



ленту



с



помощью



поставляемого



карандаша



для



очи

-

стки

.

Благодаря



удалению



отложений



шлифо

-

вальной



пыли



значительно



повышается



срок



службы



абразивной



ленты

.

Включайте



шлифовальный



барабан



при



открытом



защитном



кожухе

.

Проведите



карандашом



для



очистки

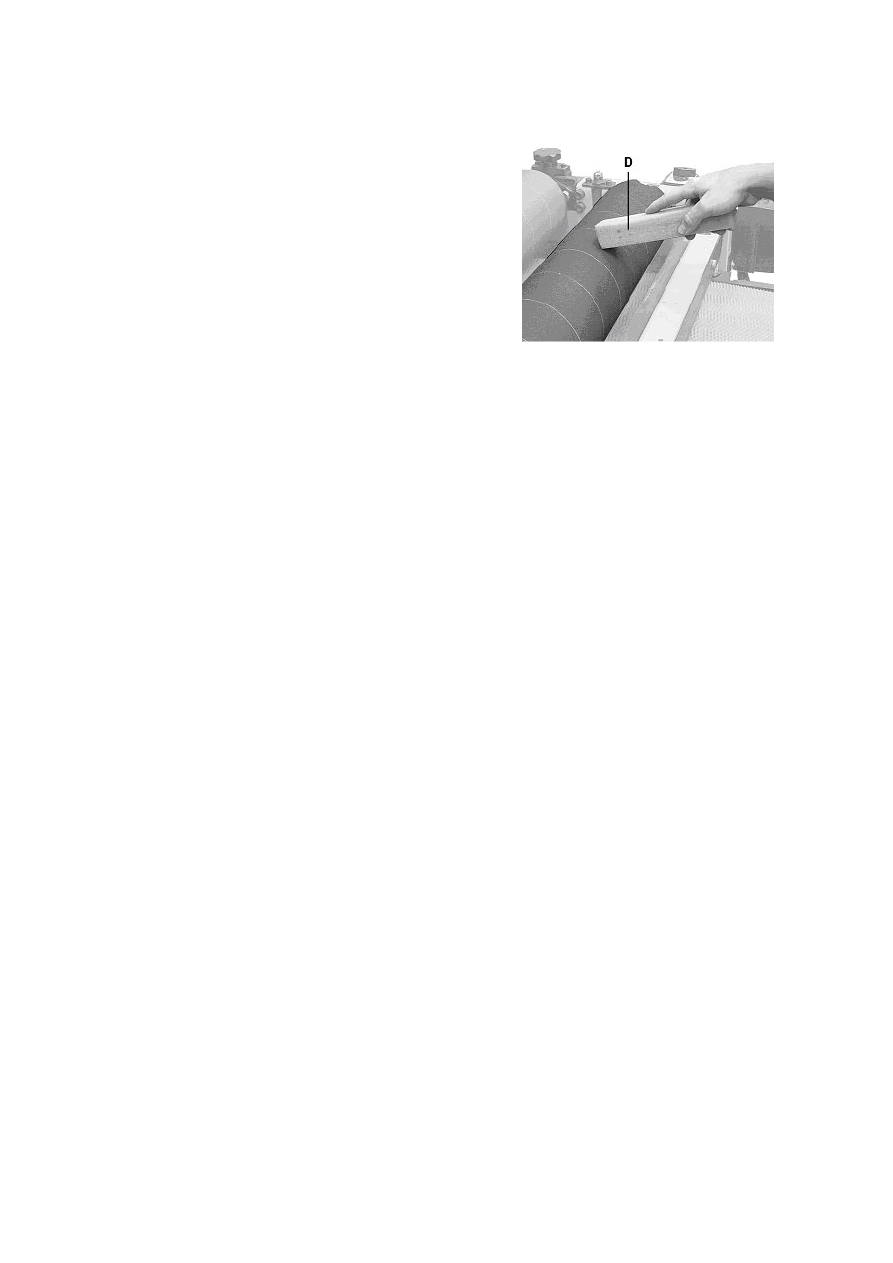

 (D,

рис

. 11)

вдоль



по



вращающемуся



шлифо

-

вальному



барабану

.

Рекомендуется



проводить



уборку



обра

-

зующихся



при



этом



резиновых



крошек



с



по

-

мощью



щетки



во



время



остановок



станка

.



Рис

. 11



9.

УСТРАНЕНИЕ



НЕИСПРАВНОСТЕЙ



мотор



не



работает



*

нет



тока

 –

проверьте



предохранитель



сети

;

*

дефект



мотора

,

выключателя



или



кабеля

 -

вызовите



электрика

;

*

пришло



в



действие



реле



защиты



от



перегрузок

 –

дайте



мотору



остыть



и



снова



включите



его

,

уменьшите



скорость



подачи



или



глубину



обработки

.

останавливается



подающая



лента



*

недостаточное



натяжение



ленты

 –

подтяните



ленту

;

заготовка



проскальзывает



на



ленте



*

загрязненная



подающая



лента

 –

очистите



подающую



ленту

;

сильные



вибрации



станка



*

внутри



барабана



собралась



пыль

 –

выдуйте



пыль



из



барабана

;

*

станок



установлен



не



ровно

 –

выровните



станок

;

абразивная



лента



ослабляется



*

абразивная



лента



не



достаточно



натянута

 –

подтяните



абразивную



ленту

;

поверхность



заготовки



со



следами



прижога



*

слишком



большая



подача



при



мелкой



зернистости

-

применяйте



абразивную



ленту



с



более



крупным



зерном

;

*

слишком



медленная



подача

 –

увеличьте



скорость



подачи

;

*

просела



абразивная



лента

 –

уменьшите



подачу

,

установите



заготовку



под



углом

,

очистите



аб

-

разивную



ленту

;

*

изношенная



абразивная



лента

 –

избегайте



остановок



барабана

,

поверните



абразивную



ленту

,

замените



абразивную



ленту

;

*

нахлестка



абразивной



ленты

 -

подтяните



абразивную



ленту

;

следы



шлифования



на



заготовке



*

неравномерная



подача

-

подающая



лента



проскальзывает

 (

смотрите



выше

);

*

неправильная



зернистость



абразивной



ленты

-

шлифуйте



сначала



лентой



с



большой



зернисто

-

стью



и



постепенно



заменяйте



ее



лентой



с



более



мелкой



зернистостью

;

*

вибрация



станка

 (

смотрите



выше

);

*

неравномерная



толщина



заготовки



слева

/

справа



*

неодинаковая



регулировка



заднего



барабана

 –

установите



одинаково



обе



стороны

;

*

стол



подачи



не



параллелен



к



шлифовальным



барабанам

 –

установите



стол



подачи



параллель

-

но

.

10.

ПОСТАВЛЯЕМЫЕ



ПРИНАДЛЕЖНОСТИ



Информацию



об



абразивных



лентах



с



различной



зернистостью



смотрите



в



прайс

-

листе



компании



J

Е

T.
