Вытяжная установка DC-1900А. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВЫТЯЖНАЯ УСТАНОВКА DC-1900А

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах













1. ОБЩИЕ УКАЗАНИЯ

Вытяжная установка предназначена для удаления древесных опилок, стружки и пыли обра-

зующихся в узлах, корпусах, поверхностях на деревообрабатывающих станках и местах их рас-
положения.

Нельзя использовать вытяжную установку для удаления отходов металлообработки, химиче-

ской переработки и смежных отраслей. Использование вытяжной установки для станков или в

мастерских не для деревообработки, может производиться только после консультации с пред-
ставителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата-

ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-

тые технические правила работы на деревообрабатывающих станках.

Каждое  отклонение  от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате

этого.

В установке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии.

Соединительный кабель (или удлинитель) от автомата защиты и от источника электропита-

ния до станка должен быть не менее 4x1,5мм² (желательно медный, четырёхжильный, с сече-

нием каждой жилы не менее 1,5 мм

2

).

При возникновении неисправностей в процессе эксплуатации вытяжной установки не пытай-

тесь ставить не оригинальные детали и узлы, не вносите конструктивных изменений и переде-

лок в станок.

Вытяжную установку разрешается эксплуатировать лицам, которые ознакомлены с его рабо-

той, техническим обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу.
Не запускайте установку в работу!

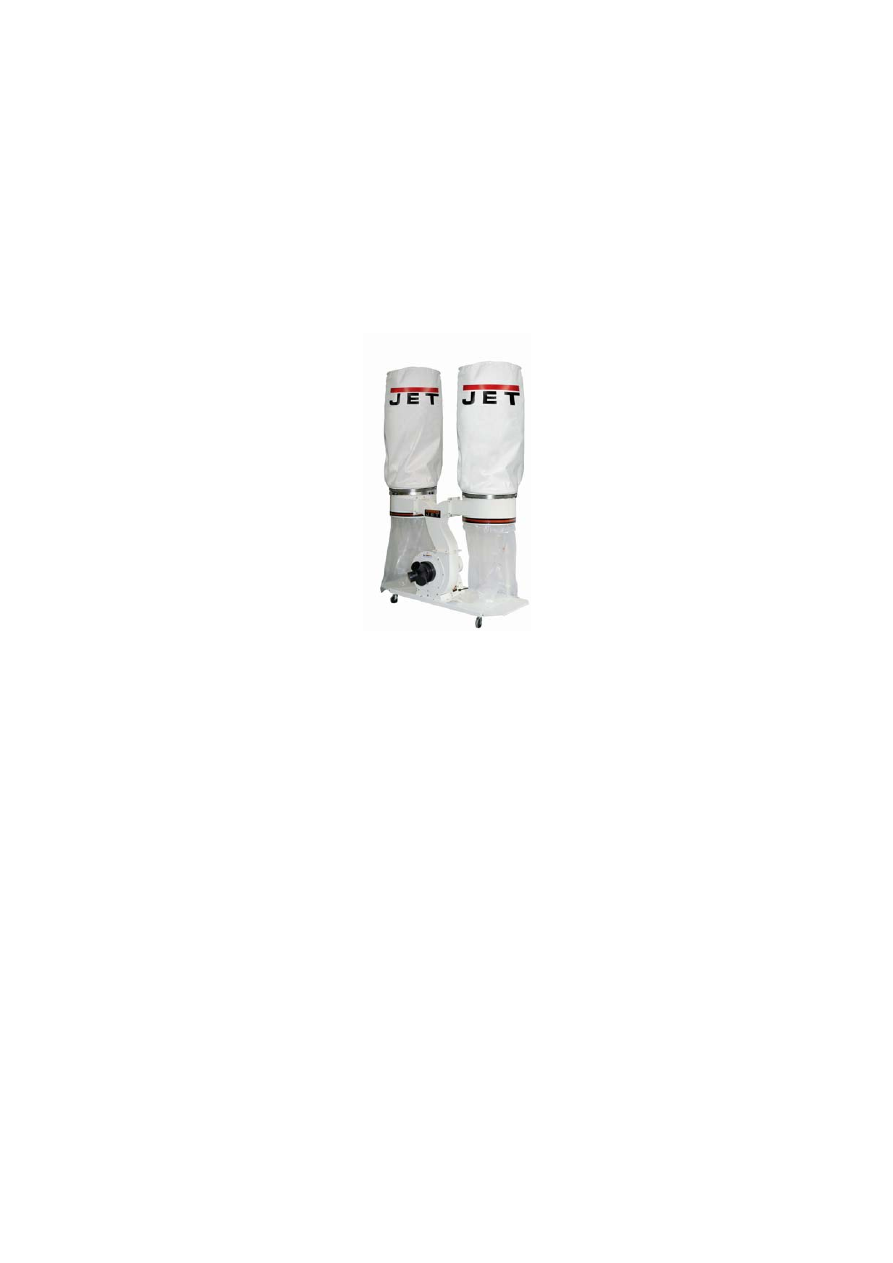

Вытяжная установка

DC-1900А



2


2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DC-

1900A
Диаметр подключения Ø200 мм (3xØ100 мм)

Объём всасывания ........  Ø200  2900  м³/час
Объём всасывания ........  Ø100  1180  м³/час

Вакуум ....................................... 1800 Па
Объём мешка в литрах ............... 2 x 200 л
Габаритный размеры

(ДxШxВ) ..................... 1550x760x2440 мм
Масса ............................................. 95 кг

Напряжение сети .......... 400  В~3L/PE 50Hz
Выходная мощность ...... 2,2  кВт (3 л.с.) S1

Рабочий ток........................................ 7 A
Соединительный провод (H07RN-F) 4x1,5 мм²

Устройство защиты ............................ 16A

3. КОМПЛЕКТ ПОСТАВКИ

Матерчатый фильтр – 2 шт. (DC-1900A)
Устройство для транспортировки

Тройной штуцер 3x100 мм
Мешки для сбора опилок – 10 шт.

*Примечание:  Спецификация  данной  инструкции  является  общей  информацией.  Данные
технические характеристики были актуальны на момент издания руководства по эксплуатации.

Компания WMH Tool Group оставляет за собой право на изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое обслуживание оборудования осуществляются
покупателем.

4. ОБЩИЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Перед монтажом и вводом устройства в эксплуатацию прочитайте руководство по эксплуата-

ции и поступайте согласно инструкциям! Наряду с указаниями в данном руководстве необходи-
мо также соблюдать общепринятые правила техники безопасности.

Работать  в  режиме  отсасывания  только  при  подсоединении  обрабатывающего  станка  или

подсоединении набора для очистки пола.

Твердые тела, например, куски дерева (с длиной кромки более 1 см), а также металлические

детали и камни или тому подобное, не должны отсасываться. Подобные тела вызывают повре-
ждение крыльчатки или модульного корпуса (исключение гарантии).

Устройство должно включаться только в полностью монтированном состоянии.
Работы по техобслуживанию, например, смена мешка, фильтра и шланга, производить толь-

ко  при  вытянутой  сетевой  вилке.  Иначе  существует  опасность  травмы  при  касании  до  крыль-
чатки вентилятора.

Устройство защищать от влаги.

Не работать во взрывоопасных помещениях.
Применять только оригинальные комплектующие.

Перед  каждым  вводом  в  эксплуатацию  устройство  контролировать  на  безупречность  функ-

ционирования.

Устройство не применять при температурах ниже 0° С.
Не разрешается пользование устройством детьми или лицами, не ознакомленными с работой

устройства.

Соблюдать правила предупреждения несчастных случаев и правила пожарной безопасности.
Заземлить отсасывающий шланг для отвода электростатического заряда на соединительном

патрубке  отсасываемой  машины.  Заземлить  устройство  (Обнажить  спираль  шланга  и  создать
токопроводящее соединение).

При смене фильтра или сборного мешка для стружки носить пылезащитную маску (фильтро-

вальная маска с гранулометрическим фильтром, степень фильтрования 2).

Не разрешается производить какие-либо изменения в конструкции пылесоса.
Ежедневно перед включением проверяйте техническое состояние пылесоса и наличие необ-

ходимых защитных приспособлений.

Перед техническими работами и заменой мешка для стружки отключайте станок от питания.
Во время замены и опустошения мешка для стружки, а также во время работ с фильтром на-

девайте защитную маску.

Никогда на трогайте работающую установку.

Чтобы  избежать  соприкосновения  с  вращающимся  колесом  вентилятора,  закрывайте  неис-

пользуемые отверстия для подключения.

Следите за тем, чтобы соединительные провода не мешали работе пылесоса.
Не подпускайте детей к работающей установке.

Никогда не оставляйте без присмотра работающий пылесос.

3

Не включайте пылесос вблизи воспламеняющихся жидкостей и газов.
Не включайте пылесос во влажных помещениях, не подвергайте воздействию дождя.

Не используйте пылесос для фильтрации паров и дыма.
Древесная пыль взрывоопасна и может быть вредной для здоровья. Древесная пыль тропи-

ческих и твёрдых пород (например, бук и дуб) классифицируется как канцерогенная.

Работы  по  электрике  станка  разрешается  проводить  только  квалифицированным  специали-

стам.

Немедленно заменяйте повреждённый кабель.

4.1 Опасности

Опасность от большой концентрации пыли.
Опасность поражения электрическим током, при неправильной прокладке кабеля.

Опасность взрыва при неправильно подключённом заземлении.
4.2 Уровень шума

Уровень звукового давления( согласно EN ISO 3744): 82 дБ(A)
Приведенные значения относятся к уровню издаваемого шума и не являются необходимым

уровнем для безопасной работы.
5. МОНТАЖ И ПУСК В ЭКСПЛУАТАЦИЮ
5.1. Монтаж
Если  Вы  при  распаковке  обнаружили  повре-
ждения  вследствие  транспортировки,  немед-

ленно  сообщите  об  этом  Вашему  продавцу,
не запускайте станок в работу!
Утилизируйте,  пожалуйста,  упаковку  в  соот-
ветствии  с  требованиями  охраны  окружаю-

щей среды.

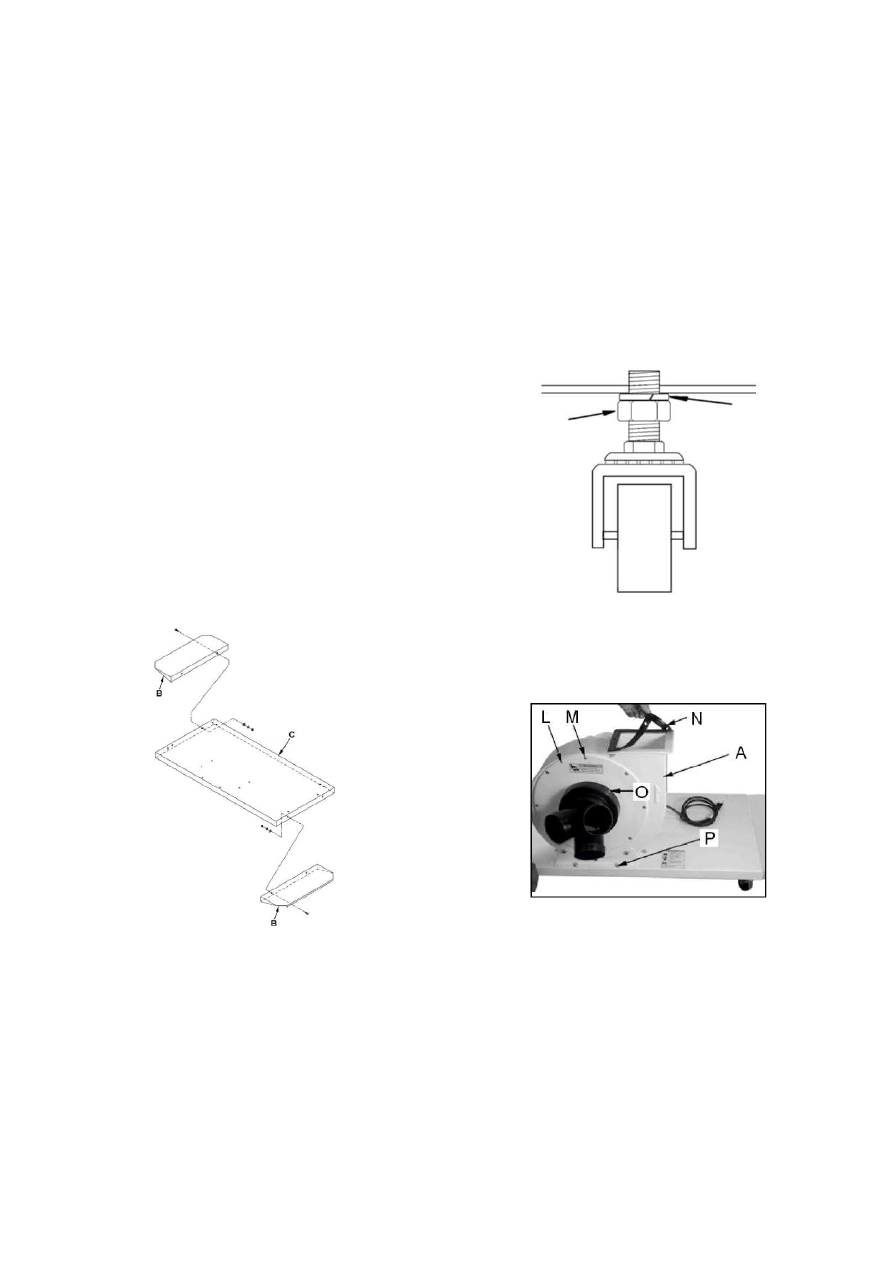

Монтаж основание
С  помощью  шестигранных  болтов,  шайб  и

гаек  прикрепите  расширения  (В,  Рис. 1) к
основанию (С).



Рис. 1

Монтаж устройства для транспортировки
С  помощью  пружинного  кольца  и  гайки  за-
фиксируйте 4 ролика на нижней стороне ос-

нования (Рис. 2).



Рис. 2

Монтаж двигателя и корпуса крыльчатки

С  помощью 4 шестигранных  болтов (P) и
шайб  закрепите  двигатель  и  корпус  крыль-

чатки (А, Рис. 3) на основании.



Рис. 3

С  помощью 8 винтов  с  цилиндрическими  го-

ловками (М) зафиксируйте корпус крыльчат-
ки (L, Рис. 3).
Закрепите  вытяжной  штуцер  с  помощью  по-

ставляемых  с  вытяжной  установкой  винтов
(О).
Положите  уплотнение  на (N) на  корпус
крыльчатки.
Внимание:
Чтобы  избежать  соприкосновения  с  вра-

щающимся  колесом  крыльчатки,  всегда  за-
крывайте  неиспользуемые  отверстия  для
подключения.

4

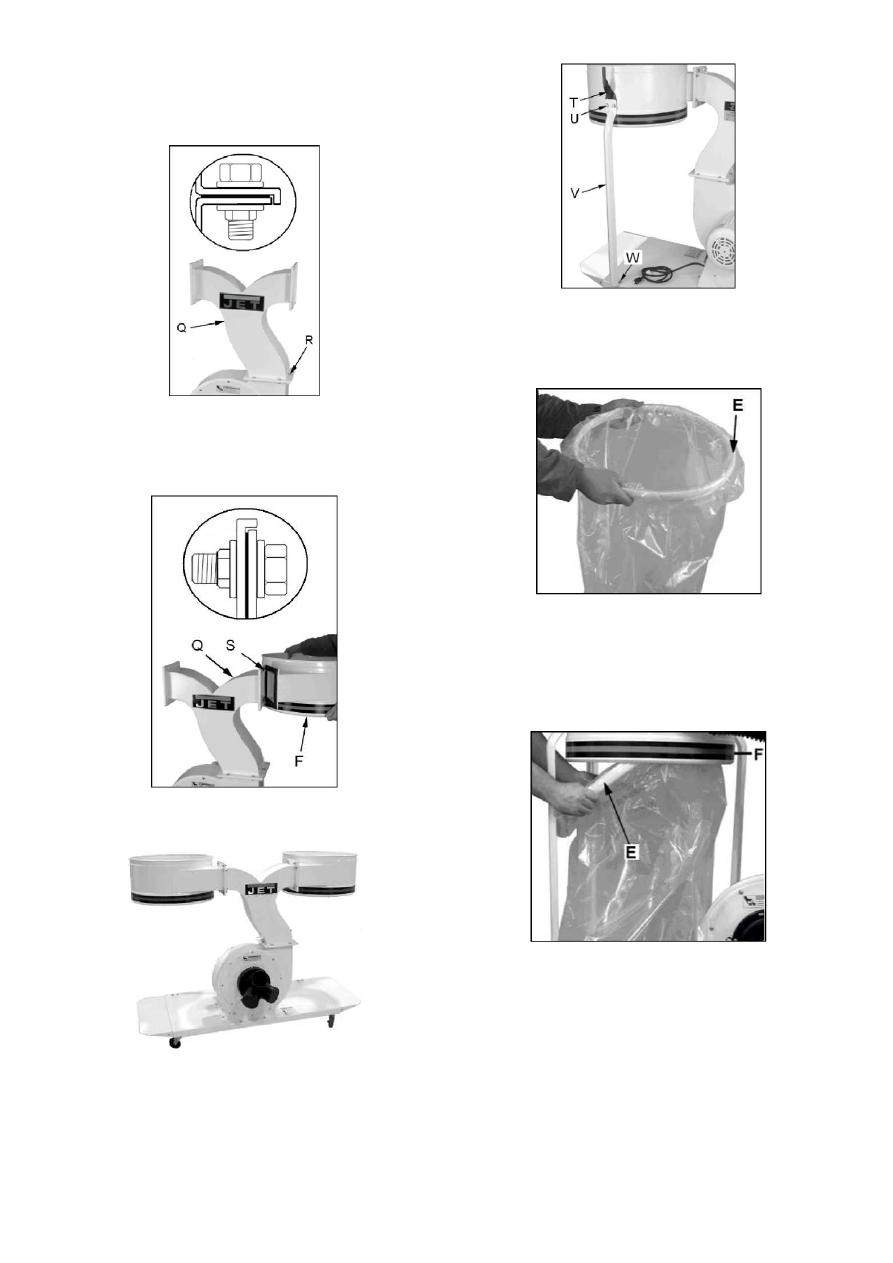

Монтаж соединительного кронштейна
С  помощью 6 шестигранных  винтов,  шайб  и

гаек (R) установите  соединительный  крон-
штейн (Q, Рис. 4).



Рис. 4

Монтаж корпуса
Зафиксируйте  верхнее  уплотнение (S, Рис.

5) и с помощью шестигранных болтов, шайб
и гаек закрепите корпус (F).



Рис. 5

На  рисунке 6 –правильно  установленный
корпус.



Рис. 6

Монтаж опорного штифта
С  помощью 2 шестигранных  болтов (W) и
шайб  установите  все  опорные  штифты (V,

Рис. 7).



Рис. 7

Закрепите крючок (T) для мешочного фильт-

ра  с  помощью 2 шестигранных  болтов (U) и
шайб.
Монтаж мешка для сбора стружки



Рис. 8

Наденьте мешок на зажимное кольцо (E, Рис.

8).
Сожмите зажимное кольцо (E) и снизу, держа

кольцо наискосок, вставьте его в корпус, так
чтобы оно полностью поместилось в канавку

(F, Рис. 9) корпуса.



Рис. 9

5

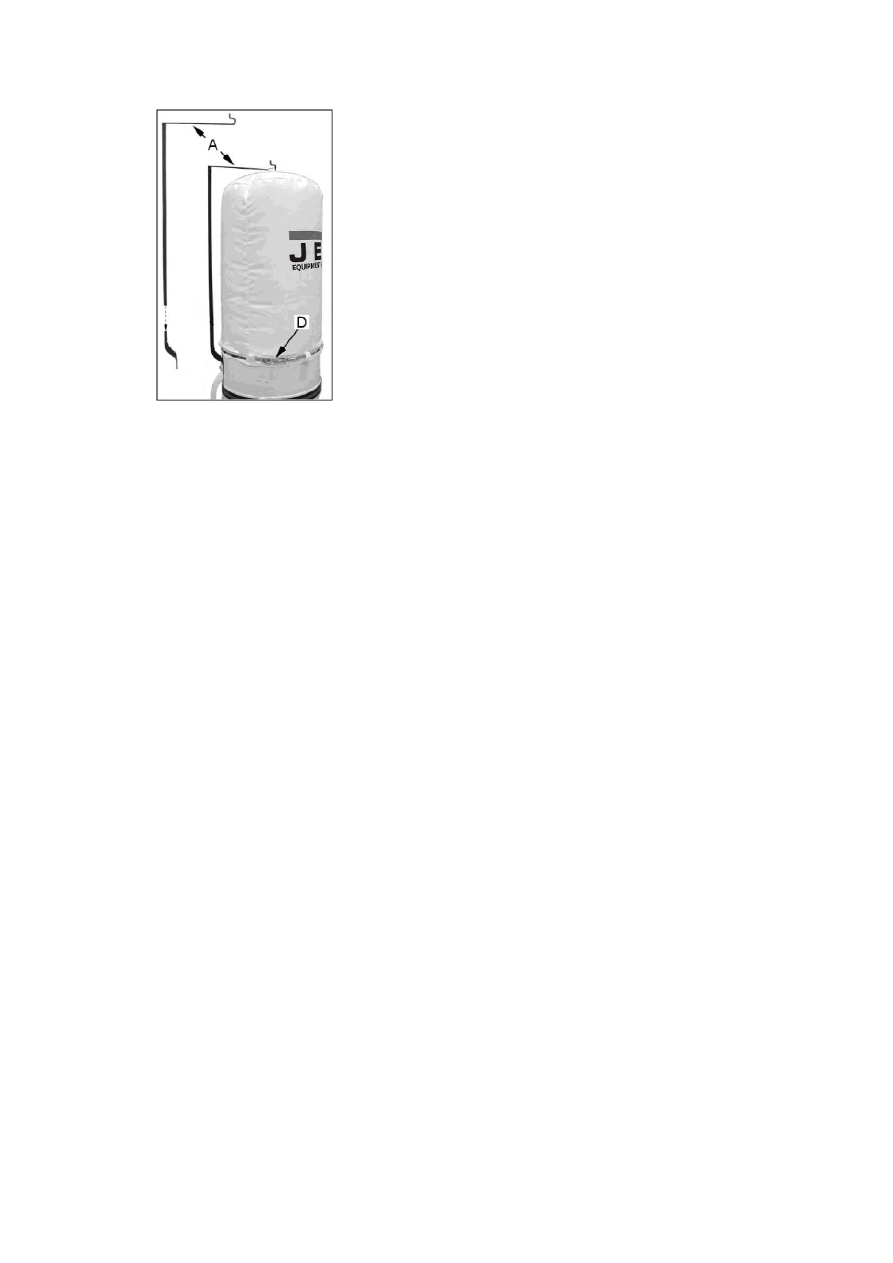

Монтаж сменного фильтра (DC-1900A)
Установите крючок для фильтра (A, Рис. 10).



Рис. 10

Зафиксируйте  сменный  фильтр  с  помощью
зажимного кольца (D).

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР

Перед  работами  по  техническому  обслу-

живанию  и  очистке  пылесос  должен  быть
предохранён

от

несанкционированного

включения.  Отключите  вытяжную  установку
от питания.

Ежедневно проверяйте пылесос на повре-

ждения.

Регулярно чистите пылесос.

Немедленно  меняйте  повреждённые  за-

щитные приспособления.

Подключение  и  ремонт  электрического

оборудования разрешается проводить только

квалифицированным электрикам.

Подключение соединительного шланга.

Учитывайте,  что  строгальные  ножи,  обре-

зиненные валы привода движения заготовки,
плоские,  поликлиновые,  клиновые  и  другие

ремни, а также цепи, используемые в конст-
рукции  станка,  относятся  к  деталям  быстро-

изнашивающимся  (расходные  материалы)  и
требуют периодической замены. Гарантия на

такие  детали  не  распространяется.  Защит-
ные кожуха, отдельные детали из пластика и

алюминия,  используемые  в  конструкции
станка,

выполняют

предохранительные

функции.  Замене  по  гарантии  такие  детали

не подлежат.

Чтобы  избежать  статического  заряда  и

взрыва  соединительных  шлангов,  они  долж-
ны быть подключены с заземлением.
ПОДКЛЮЧЕНИЕ
Подсоединение к сети со стороны клиента, а

также  применяемые  удлинители  должны  со-
ответствовать тех. требованиям.
Напряжение сети и частота должны соответ-

ствовать рабочим параметрам, указанным на
фирменной табличке.
Установленное  изготовителем  защитное  уст-
ройство должно быть рассчитано на 16 А.

Используйте соединительные провода только
с маркировкой H07RN-F.
Подключение  и  ремонт  электрического  обо-
рудования  разрешается  проводить  только

квалифицированным электрикам.
РАБОТА
Вытяжная  установка  запускается  нажатием
зелёной  кнопки  на  главном  выключателе,
нажатием  красной  кнопки  вытяжная  уста-

новка выключается.
Очистка фильтр-патрона.
Если  уменьшилась  мощность  всасывания,
фильтр-патрон необходимо почистить.
Для очистки фильтр-патрона
Внимание:
Во  время  замены  и  очистки  фильтр-патрона
надевайте  защитную  маску  (защитная  маска
с пылевым фильтром).
Замена мешка для сбора стружки
Перед  заменой  мешка  для  стружки  опилок
вытяжная  установка  должна  быть  предохра-

нена  от  несанкционированного  включения.
Отключите установку от питания.
Во  время  замены  мешка  для  сбора  опилок
надевайте  защитную  маску  (защитная  маска

с пылевым фильтром).
Нажмите на зажимное кольцо (Е, Рис. 8), вы-
толкните  наверх  и  по  диагонали  выньте  из
корпуса вместе с мешком для стружки.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

пылесос не запускается
*нет  тока – проверить  соединительные  про-
вода и предохранитель;
*дефект  мотора,  выключателя  или  кабеля –
вызвать электрика;
слабый поток воздуха
*засорился  сменный  фильтр – очистить
фильтр;
ПРИНАДЛЕЖНОСТИ
- артикул 10000312
шланг ПВХ, прозрачный, Ø100 мм, длина 5 м
- артикул JW 1022
зажим для шланга, оцинкованный, Ø100 мм
- артикул 709563
мешок для стружки (набор из 5 штук)
- артикул 10000340
устройство

автоматического

отключения

380В
Остальные  принадлежности  см.  в  прайс-
листе.
