JET JDP-10M, JDP-13M. ВЕРТИКАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JDP-10M

ВЕРТИКАЛЬНО-

СВЕРЛИЛЬНЫЙ СТАНОК

JDP-13M

Operating Instructions

Gebrauchsanleitung

Mode d´emploi

RUS √

Инструкция по эксплуатации

Walter Meier AG

Bahnstrasse 24, CH-8603 Schwerzenbach

www.jettools.com; info@jettools.com

Tel

+41 (0) 44 806 47 48

Fax

+41 (0) 44 806 47 58

M-10000350M

M-10000360M…02/03

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

Инструкция по эксплуатации настольного сверлильного станка мод JDP-10M/JDP-13M

Вальтер Майер АГ (Walter Meier AG)

Банштрассе 24, CH-8603 Шверценбах

Уважаемый покупатель,

Большое спасибо за доверие, которое Вы оказали нам, купив наш новый станок серии JET. Эта инст-

рукция разработана для владельцев и обслуживающего персонала настольного сверлильного станка

типа JDP-10M / JDP-13M с целью обеспечения надежного пуска в работу и эксплуатации станка, а

также его технического обслуживания. Обратите, пожалуйста внимание на информацию этой инструк-

ции по эксплуатации и прилагаемых документов. Полностью прочитайте эту инструкцию, особенно

указания по технике безопасности, прежде чем Вы смонтируете станок, запустите его в эксплуатацию

или будете проводить работы по техническому обслуживанию. Для достижения максимального срока

службы и производительности Вашего станка тщательно следуйте, пожалуйста, нашим указаниям.

2. Гарантийные услуги JET

3. Безопасность

3.1 1 Применение согласно предписанию

Компания JET стремится к тому, чтобы ее про-

Данный станок предназначен исключительно для

дукты отвечали высоким требованиям клиентов

сверления дерева, расщепляемых пластмасс и ме-

по качеству и стойкости.

таллов.

JET гарантирует первому владельцу, что каж-

Обработка других материалов является недопус-

дый продукт не имеет дефектов материалов и

тимой или в особых случаях может производиться

дефектов обработки, а именно:

после консультации с производителем станка.

2 ГОДА ГАРАНТИЯ JET НА ВСЕ ПРОДУКТЫ,

Запрещается обрабатывать магний -

ЕСЛИ НЕ ПРЕДПИСАНО НИЧЕГО ДРУГОГО.

высокая опасность возгорания!

Эта гарантия не распространяется на те дефек-

Применение по назначению включает в себя также

ты, которые вызваны прямыми или косвенными

соблюдение инструкций по эксплуатации и техни-

нарушениями, невнимательностью, случайными

ческому обслуживанию, предоставленных изгото-

повреждениями, неквалифицированным ремон-

вителем.

том, недостаточным техническим обслуживани-

ем, а также естественным износом.

Станок разрешается обслуживать лицам, которые

Гарантия JET начинается с даты продажи пер-

ознакомлены с его работой и техническим обслу-

вому покупателю.

живанием и предупреждены о возможных опасно-

стях.

Для использования гарантии JET, дефектный

продукт или деталь должны быть доставлены

Необходимо соблюдать также установленный за-

уполномоченному представителю JET для ис-

коном возраст.

следования.

Наряду с указаниями по технике безопасности, со-

Подтверждение даты приобретения и объясне-

держащимися в инструкции по эксплуатации, и

ние претензии должны быть приложены к

особыми предписаниями Вашей страны необходи-

товару.

мо принимать во внимание общепринятые техни-

Если наш контроль установит дефект, то мы

ческие правила работы на метало- и деревообра-

производим ремонт этого продукта или его заме-

батывающих станках.

ну.

Каждое отклоняющееся от этих правил использо-

JЕТ оставляет за собой право на изменение де-

вание рассматривается как неправильное приме-

талей и принадлежностей , если это будет при-

нение и изготовитель не несет ответственности за

знано целесообразным.

повреждения, происшедшие в результате этого.

Ответственность несет только пользователь.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

3.2 Общие указания по технике безопасности

Будьте внимательны и сконцентрированы. Серьез-

Метало- и деревообрабатывающие станки при

но относитесь к работе.

неквалифицированном обращении представля-

Никогда не работайте на станке под воздействием

ют определенную опасность. Поэтому для безо-

психотропных средств, таких как алкоголь и нарко-

пасной работы необходимо соблюдение имею-

тики. Принимайте во внимание, что медикаменты

щихся предписаний по технике безопасности и

также могут оказывать вредное воздействие на

нижеследующих указаний.

Ваше состояние.

Прочитайте и изучите полностью инструкцию по

Удаляйте детей и посторонних лиц с рабочего мес-

эксплуатации, прежде чем Вы начнете монтаж

та.

станка и работу на нем.

Не оставляйте без присмотра работающий станок.

Храните инструкцию по эксплуатации, защищая

Перед уходом с рабочего места отключите станок.

ее от грязи и влаги, рядом со станком и переда-

Не используйте станок поблизости от мест хране-

вайте ее дальше новому владельцу станка.

ния горючих жидкостей и газов.

На станке не разрешается проводить какие-либо

Принимайте во внимание возможности сообщения

изменения, дополнения и перестроения.

о пожаре и борьбе с огнем, например с помощью

Ежедневно перед включением станка проверяй-

расположенных на пожарных щитах

те безупречную работу и наличие необходимых

огнетушителей.

защитных приспособлений.

Не применяйте станок во влажных помещениях и

Необходимо сообщать об обнаруженных

не подвергайте его воздействию дождя.

недостатках на станке или защитных

Перед обработкой удалите из заготовок гвозди,

приспособлениях и устранять их с привлечением

стружку и другие инородные предметы.

уполномоченных для этого работников.

Используйте для работы только правильно зато-

В таких случаях не проводите на станке никаких

ченные инструменты.

работ, обезопасьте станок посредством отклю-

чения сетевого штекера.

Обрабатывайте только заготовки, которые надежно

лежат на столе.

Для защиты длинных волос необходимо наде-

вать головной убор или косынку.

Никогда не эксплуатируйте станок с открытым за-

щитным экраном и кожухом ременной передачи.

Работайте в плотно прилегающей одежде. Сни-

майте украшения, кольца и наручные часы.

Перед началом работы выньте из патрона ключ и

уберите прочие инструменты.

Носите защитную обувь, ни в коем случае не ра-

ботайте прогулочной обуви.

Удаляйте стружку и заготовки только при останов-

ленном станке.

Используйте средства индивидуальной защиты,

предписанные для работы согласно инструкций.

Не становитесь на станок.

При работе на станке не надевать перчатки.

Работы на электрическом оборудовании станка

разрешается проводить только квалифицирован-

При работе надевайте защитные очки.

ным электрикам.

Станок должен быть установлен так, чтобы было

Немедленно заменяйте поврежденный сетевой ка-

достаточно места для его обслуживания и пода-

бель.

чи заготовок.

Работы по переоснащению, регулировке и очистке

Следите за хорошим освещением.

станка производить только при полной остановке

Следите за тем, чтобы станок устойчиво стоял

станка и при вытащенном сетевом штекере.

на твердом и ровном основании.

Сохраняйте безопасное расстояние между Вашими

Следите за тем, чтобы электрическая проводка

пальцами и вращающимся сверлом, следите, что-

не мешала рабочему процессу и чтобы об нее

бы Ваши руки или заготовка не соскользнули.

нельзя было споткнуться.

Содержите рабочее место свободным от ме-

шающих заготовок и прочих предметов.

Никогда не пытайтесь схватиться за подвижные

элементы станка во время его работы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

Обезопасьте заготовку от прокручивания вместе

4. Спецификация станка

со сверлом.

4.1 Технические характеристики

Используйте зажимы, тиски или иные вспомога-

JDP-10M

тельные устройства для фиксирования заготов-

Максимальный диаметр сверления

16 мм

ки.

Частота вращения шпинделя

210-2580 об/мин

Никогда не пытайтесь удержать заготовку только

Число скоростей

руками.

Конус шпинделя

MK-2

Всегда, когда это только возможно, упирайте за-

Вылет шпинделя

127 мм

готовку в стойку, чтобы предотвратить ее про-

Ход пиноли шпинделя

60 мм

кручивание.

Расстояние шпиндель-стол

340 мм

Если заготовка для этого слишком короткая, или

Расстояние шпиндель-основание

420 мм

стол был наклонен, прочно зажмите заготовку на

Диаметр стойки

60 мм

столе.

Размер стола

210x195 мм

Используйте пазы в столе или устанавливаемые

Выходная мощность

0,25 кВт/S₁ 100%

упоры и прижимы.

Потребляемая мощность

0,4 кВт/S₆ 40%

Всегда прикручивайте тиски к столу.

Габаритные размеры

530х320х840 мм

Масса

43 кг

Никогда не работайте на весу (свободно удер-

Сетевое питание

220В ~1/N/PE 50 Гц

живаемая заготовка без опоры о стол), кроме

Рабочий ток

2,5 A

полировочных работ.

Сечение силового кабеля (H07RN-F)

3x1 мм²

Проверяйте надлежащее крепление сверлиль-

Устройство защиты

10A

ной головки и сверлильного стола, прежде чем

JDP-13M

начать работу.

Максимальный диаметр сверления

20 мм

Не производите регулировки сверлильной голов-

Частота вращения шпинделя

210-2580 об/мин

ки или сверлильного стола, когда станок работа-

Число скоростей

ет.

Конус шпинделя

MK-2

Вылет шпинделя

165 мм

Если центр тяжести заготовки расположен за

Ход пиноли шпинделя

80 мм

пределами стола, прочно закрепите заготовку на

Расстояние шпиндель-стол

390 мм

столе или используйте роликовый упор.

Расстояние шпиндель-основание

480 мм

Не используйте проволочные щетки, фрезы, ре-

Диаметр стойки

73 мм

жущие диски и шлифовальные диски на этом

Размер стола

270x270 мм

станке.

Выходная мощность

0,37 кВт/S₁ 100%

Внимание, летящие элементы при установке

Потребляемая мощность

0,65 кВт/S₆

40%

возвратной пружины. Точно следуйте указаниям

Габаритные размеры

590х360х1000 мм

в разделе 7.5.

Сетевое питание

220В ~1/N/PE 50 Гц

Рабочий ток

2,5 A

3.3 Остаточные опасности

Сечение силового кабеля (H07RN-F)

3x1 мм²

Даже при использовании станка в соответствии с

Устройство защиты

10A

инструкциями имеются следующие остаточные

*Примечание: Спецификация данной инструкции

опасности:

является

общей

информацией.

Данные

Опасность травмы вследствие вращающегося

технические характеристики были актуальны на

сверла.

момент издания руководства по эксплуатации.

Опасность из-за шума и пыли.

Производитель оставляет за собой право на

Обязательно надевать средства индивидуаль-

изменение конструкции и комплектации оборудо-

ной защиты, такие как защитные очки и наушни-

вания без уведомления потребителя.

ки.

Настройка, регулировка, наладка и техническое

обслуживание оборудования осуществляются

Использовать вытяжную установку!

покупателем.

Опасность поражения электрическим током при

В технических характеристиках станков указаны

неправильной прокладке кабеля.

предельные значения зон обработки, для опти-

мального подбора оборудования и увеличения сро-

ков эксплуатации выбирайте станки с запасом.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

4.2 Уровень шума

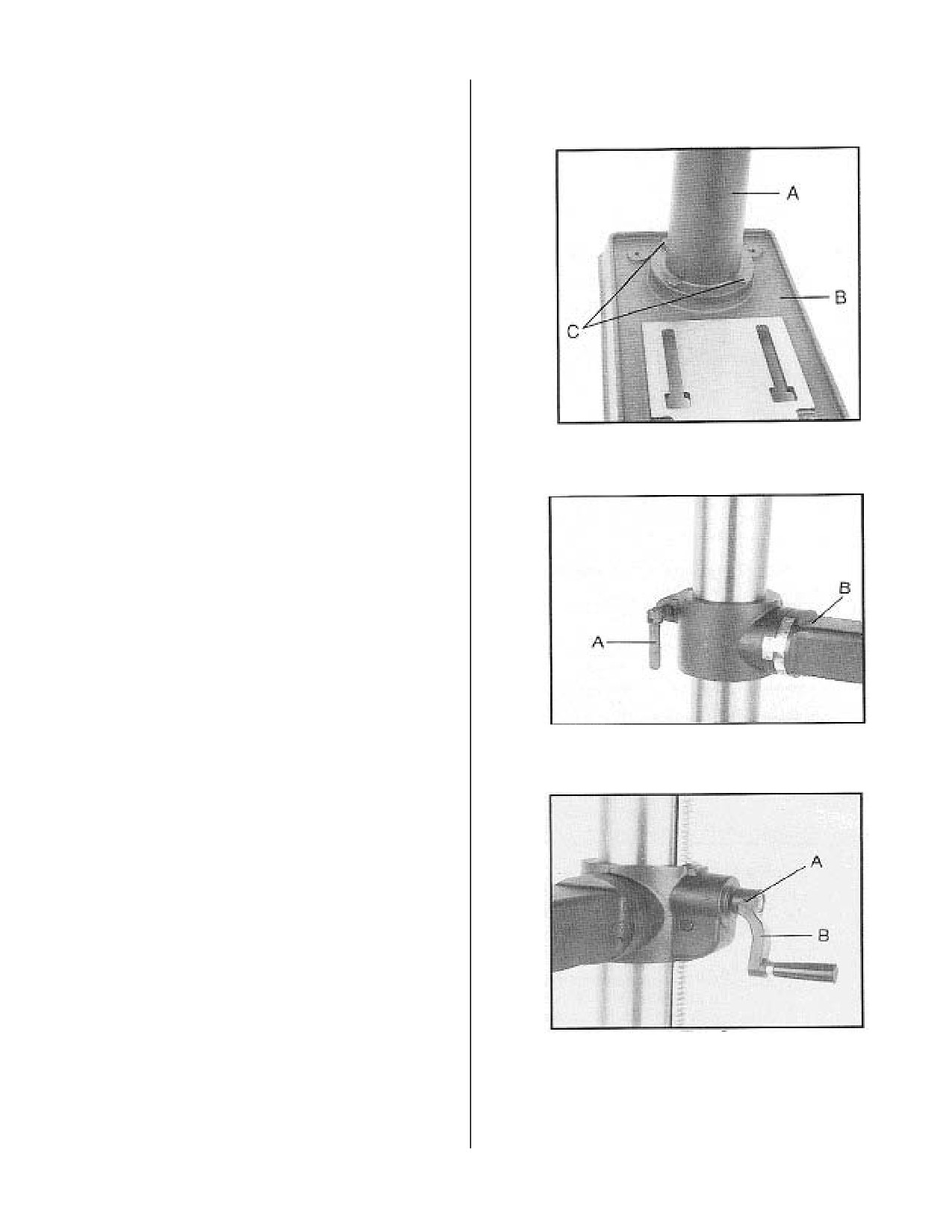

Закрепите стойку (A, Рис. 1) на опорной плите

Уровень мощности звука (согласно EN 11202):

станка (B, Рис. 1); хорошо затяните 4 шестигран-

Холостой ход

69,6 дБ(A)

ных винта (C, Рис. 1).

Обработка

79 дБ(A)

Приведенные значения относятся к уровню ис-

пускания шума и не являются необходимым

уровнем для безопасной работы.

Эта информация пригодна для того, чтобы дать

возможность пользователю станка лучше оце-

нить подвержение опасности и возможные риски.

4.3 Объем поставки

Опорная плита станка

Стойка и направляющая стола

Сверлильная головка

Сверлильный стол

Зажимная ручка направляющей стола

Рукоятка направляющей стола

3 рычага подачи

Рис.1

Быстрозажимной сверлильный патрон

1-16мм

Прикрутите зажимную ручку (A, Рис. 2) к цапфе

Оправка сверлильного патрона MK-2 / B16

стола (B, Рис. 2).

Защитный экран

Пробойный клин

Инструмент для обслуживания

Принадлежности для монтажа

Инструкция по эксплуатации

Деталировка

5. Транспортировка и пуск в эксплуатацию

5.1. Транспортировка и установка

Установка станков должна производиться в за-

крытых помещениях, при этом являются вполне

Рис.2

достаточными условия обычной мастерской.

Наденьте коленчатую рукоятку стола (B, Рис. 3) на

Поверхность, на которой устанавливается ста-

цапфу.

нок, должна быть достаточно ровной и способ-

ной выдерживать нагрузки.

При необходимости станок можно жестко закре-

пить на устанавливаемой поверхности.

По соображениям упаковки станок поставляется

не полностью смонтированным.

5.2 Монтаж

Если Вы при распаковке обнаружили поврежде-

ния вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу, не запус-

кайте станок в работу!

Утилизируйте, пожалуйста, упаковку в соответст-

Рис.3

вии с требованиями охраны окружающей среды.

Установите резьбовой штифт (A, Рис. 3) напротив

Удаляйте защитную транспортную смазку с по-

уплощения цапфы и плотно затяните его.

мощью мягких растворителей.

Установите сверлильный стол и зафиксируйте его.

Установите сверлильную головку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

Внимание: Сверлильная головка тяжелая!

Вращая рукоятку, опустите сверлильный стол на 20

Будьте осторожны и попросите кого-нибудь

мм под шпинделем и зафиксируйте его.

помочь Вам.

Положите на стол кусок ненужного дерева.

Выровняйте сверлильную головку, чтобы она

Очистите тканью пиноль шпинделя, посадочные

проходила параллельно опорной плите станка.

места патрона шпинделя и сверлильного патрона.

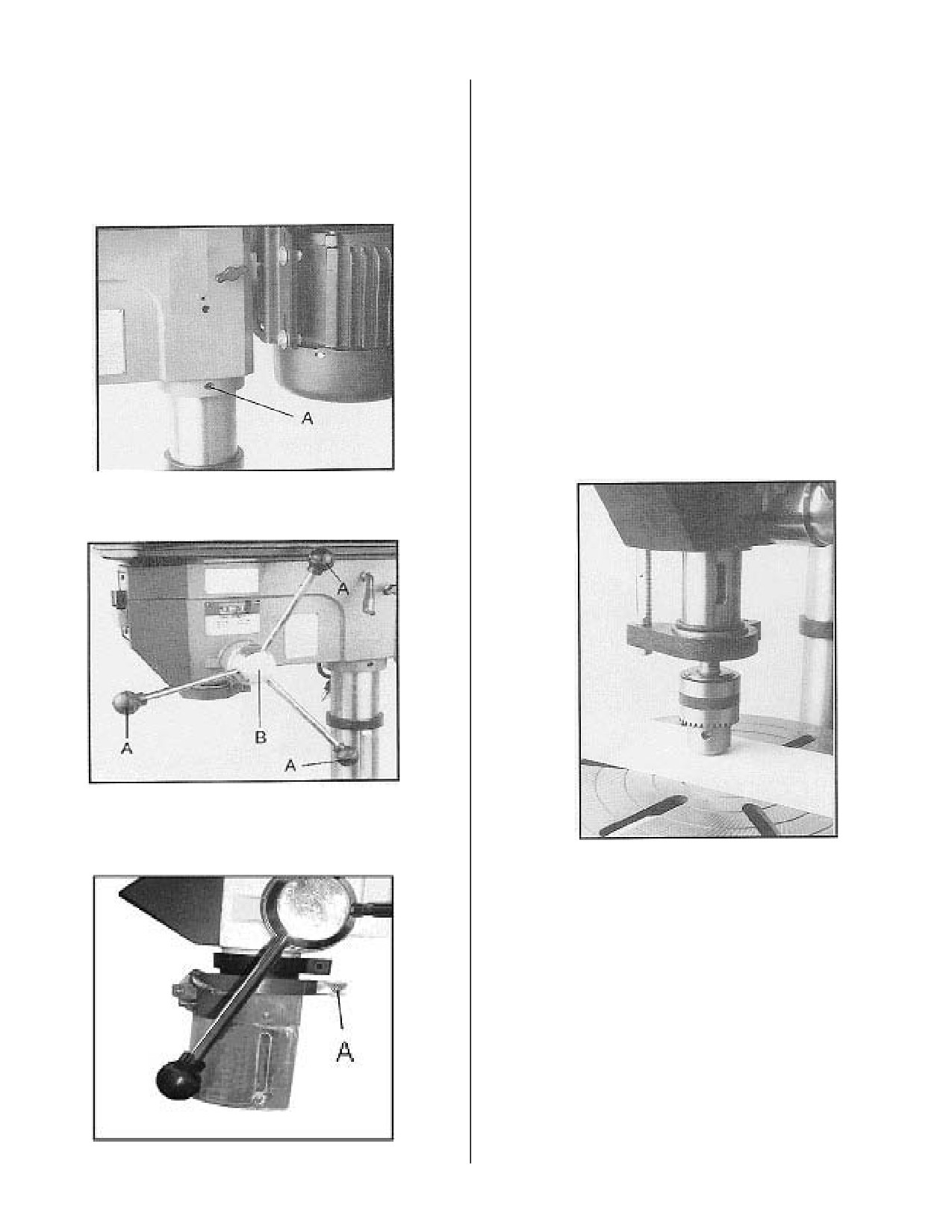

Затяните 2 резьбовых штифта (A, Рис. 4).

Важно: Эти три элемента не должны содержать

остатков смазки, в ином случае патрон может вы-

валиться.

Наденьте сверлильный патрон на патрон шпинде-

ля.

Откройте патрон на максимальный диаметр.

Вставьте патрон в конус шпинделя.

Вращайте патрон, пока он не зафиксируется в

шпинделе.

Опустите патрон почти до куска дерева на столе.

Патрон должен прочно удерживаться в шпинделе

(см. Рис. 7).

Рис.4

Установите 3 рукоятки подачи (A, Рис. 5) на сту-

пице (B, Рис. 5).

Рис. 5

Установите защитное устройство патрона перед

установкой патрона.

Рис.7

Затяните зажимный винт (A, Рис. 6).

5.3 Подключение к электрической сети

Подсоединение к сети со стороны клиента, а также

применяемые силовые кабели должны соответст-

вовать предписаниям. Напряжение и частота тока

в сети должны соответствовать параметрам, ука-

занным на фирменной табличке станка.

Установленное изготовителем защитное устройст-

во должно быть рассчитано на 10 А.

Применяйте для подсоединения только провод с

обозначением H07RN-F.

Рис. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

Соединительный кабель (или удлинитель) от ав-

Внимание:

томата защиты и от источника электропитания

Сохраняйте безопасное расстояние между Вашими

до станка должен быть не менее 3x1,5мм² (же-

пальцами и вращающимся сверлом, следите, что-

лательно медный, трёхжильный, с сечением ка-

бы Ваши руки или заготовка не соскользнули.

ждой жилы не менее 1,5 мм²).

Удалять стружку и заготовки только при останов-

Подключение и ремонт электрического оборудо-

ленном станке.

вания разрешается проводить только квалифи-

цированным электрикам.

Никогда не эксплуатируйте станок с открытым за-

щитным экраном и кожухом ременной передачи.

5.4 Пуск в эксплуатацию

Всегда прикручивайте тиски к столу.

Станок включается посредством нажатия зеле-

ного выключателя: С помощью красного выклю-

Никогда не работайте на весу (свободно удержи-

чателя производится остановка станка.

ваемая заготовка без опоры о стол), кроме поли-

ровочных работ.

6. Работа станка

При работе с длинными заготовками используйте

Установите высоту стола и упор глубины свер-

роликовый упор.

ления так, чтобы избежать сверления стола.

Кусок ненужного дерева предохраняет в качест-

Не используйте инструменты с проволочными щет-

ве подкладки как стол, так и сверло.

ками, фрезы, режущие диски и шлифовальные

диски на этом станке.

Обезопасьте заготовку от прокручивания вместе

со сверлом. Закрепите ее на столе или устано-

Запрещается обрабатывать магний -

вите в тиски.

высокая опасность возгорания!

Выберите силу сверления, чтобы обеспечить не-

7. Работы по наладке и регулировке

прерывное сверление.

Слишком малая мощность сверления приводит к

Перед работами по наладке и регулировке станок

преждевременному износу сверла и нагреву за-

должен быть предохранен от непроизвольного

готовки, при слишком большой мощности мотор

включения.

может застопориться, а сверло сломаться.

Вытащите сетевой штекер!

Рекомендации по числу оборотов для 10 мм

7.1 Смена патрона

сверла из быстрорежущей стали Р6М5.

Отключите станок от электросети, вытащив сете-

Дерево:

2000 об/мин

вой штекер.

Пластмасса:

1500 об/мин

Опустите пиноль шпинделя.

Алюминий:

1500 об/мин

Вращайте шпиндель, пока пазы шпинделя не будут

на одной прямой с пазами патрона.

Латунь:

1500 об/мин

Чугун:

1000 об/мин

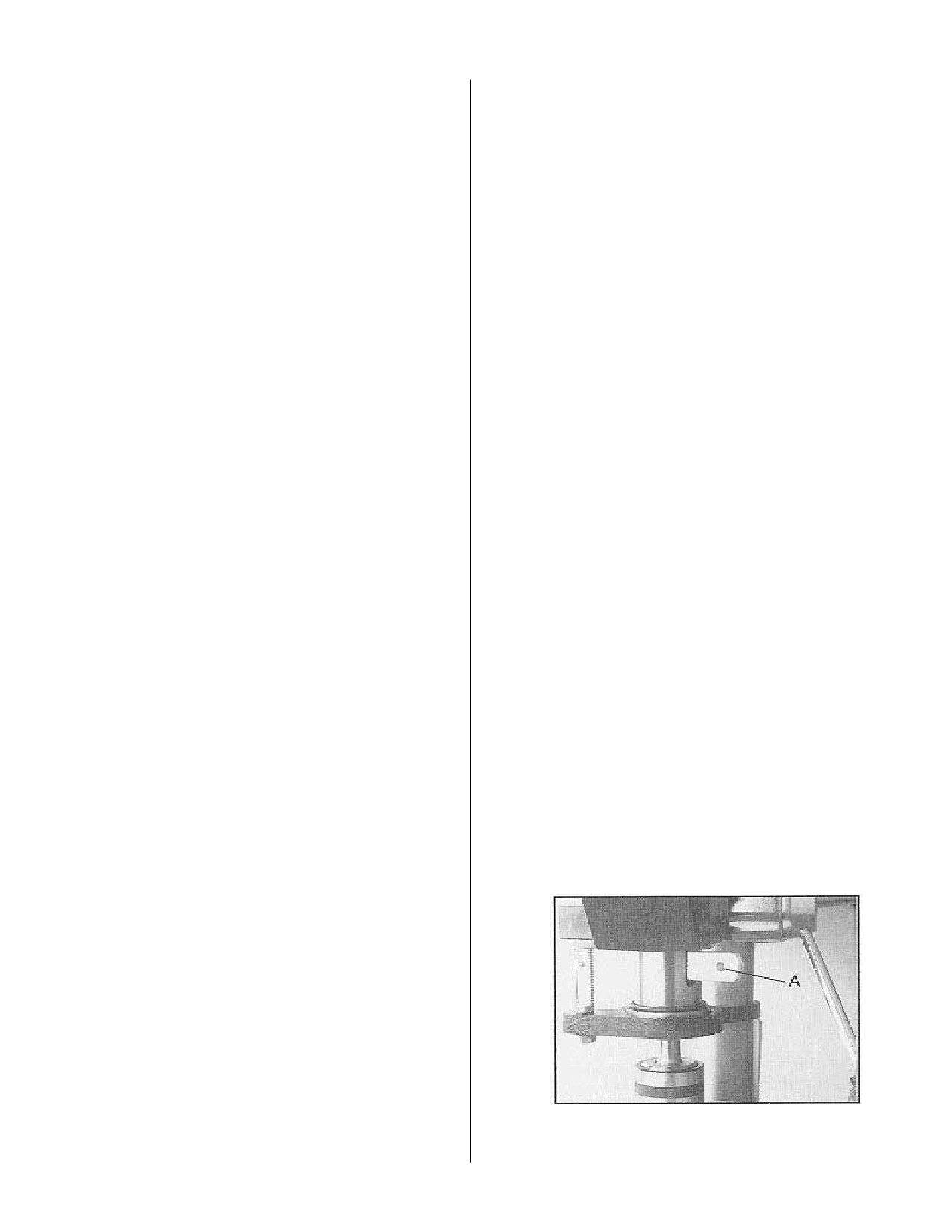

Вставьте пробойный клин (A, Рис. 8) в щель и слег-

ка ударьте по нему молотком. Поймайте выбитый

Сталь (Cталь 15):

800 об/мин

патрон рукой или дайте ему упасть на сверлиль-

Сталь (Cталь 45):

600 об/мин

ный стол.

Нержавеющая сталь:

300 об/мин

Общее правило:

Чем меньше диаметр сверла, тем выше число

оборотов.

Для дерева необходимо большее число оборо-

тов, чем для металла.

Сверлите металл на более низких оборотах, при

необходимости используйте специальное масло.

Рис. 8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

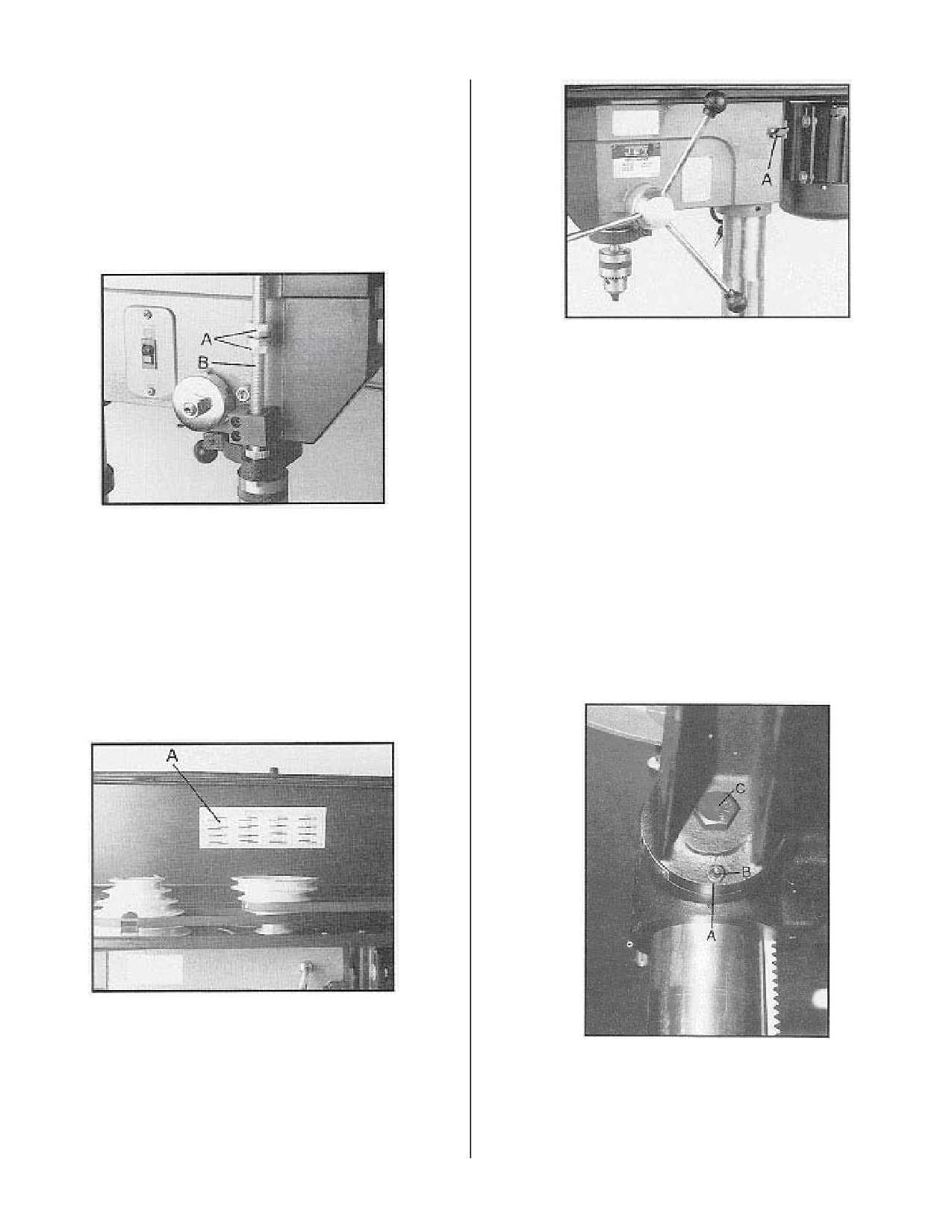

7.2 Регулировка упора глубины сверления

Для сверления нескольких отверстий одинаковой

глубины используйте упор глубины сверления.

Опустите шпиндель с зажатым сверлом на необ-

ходимую глубину сверления.

Установите регулировочные гайки (A, Рис. 9)

упора глубины сверления (B, Рис. 9) на блок

упора.

Рис.11

Ослабьте ремень.

Поменяйте положение ремня в соответствии со

схемой.

Натяните ремень и зафиксируйте с двух сторон

подвеску мотора (A, Рис. 11).

Необходимое натяжение ремня достигается, когда

при нажатии большим пальцем середина ремня

прогибается на 10 мм.

Рис.9

Сверло остановится на этой глубине.

Закройте кожух ремня и зафиксируйте его предо-

хранительным винтом.

7.3 Смена числа оборотов

7.4 Перемещение стола

Открутите предохранительный винт и откройте

кожух ремня.

Отключите станок от электросети, вытащив сете-

вой штекер.

Схема установки ремней в соответствии с чис-

лом оборотов (A, Рис. 10) находится на внутрен-

Сначала снимите поворотный болт (B, Рис. 12),

ней стороне кожуха.

вращая гайку (A, Рис. 12) по часовой стрелке.

При выборе числа оборотов руководствуйтесь

этой схемой.

Рис.10

Произведите смену числа оборотов:

Рис.12

Отключите станок от электросети, вытащив се-

тевой штекер.

Открутите шестигранный винт (C, Рис. 12), чтобы

С двух сторон ослабьте зажим подвески мотора

изменить положение стола. Внимание:

(A, Рис. 11).

Лишь слегка ослабьте шестигранный винт, в ином

случае может упасть весь модуль стола.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

Снова затяните шестигранный винт.

Подключение и ремонт электрического оборудова-

ния разрешается проводить только квалифициро-

Поворотный винт вставляется только при гори-

ванным электрикам.

зонтальном положении стола и должен исполь-

зоваться только в этом положении.

Учитывайте, что строгальные ножи, обрезиненные

валы привода движения заготовки, плоские, поли-

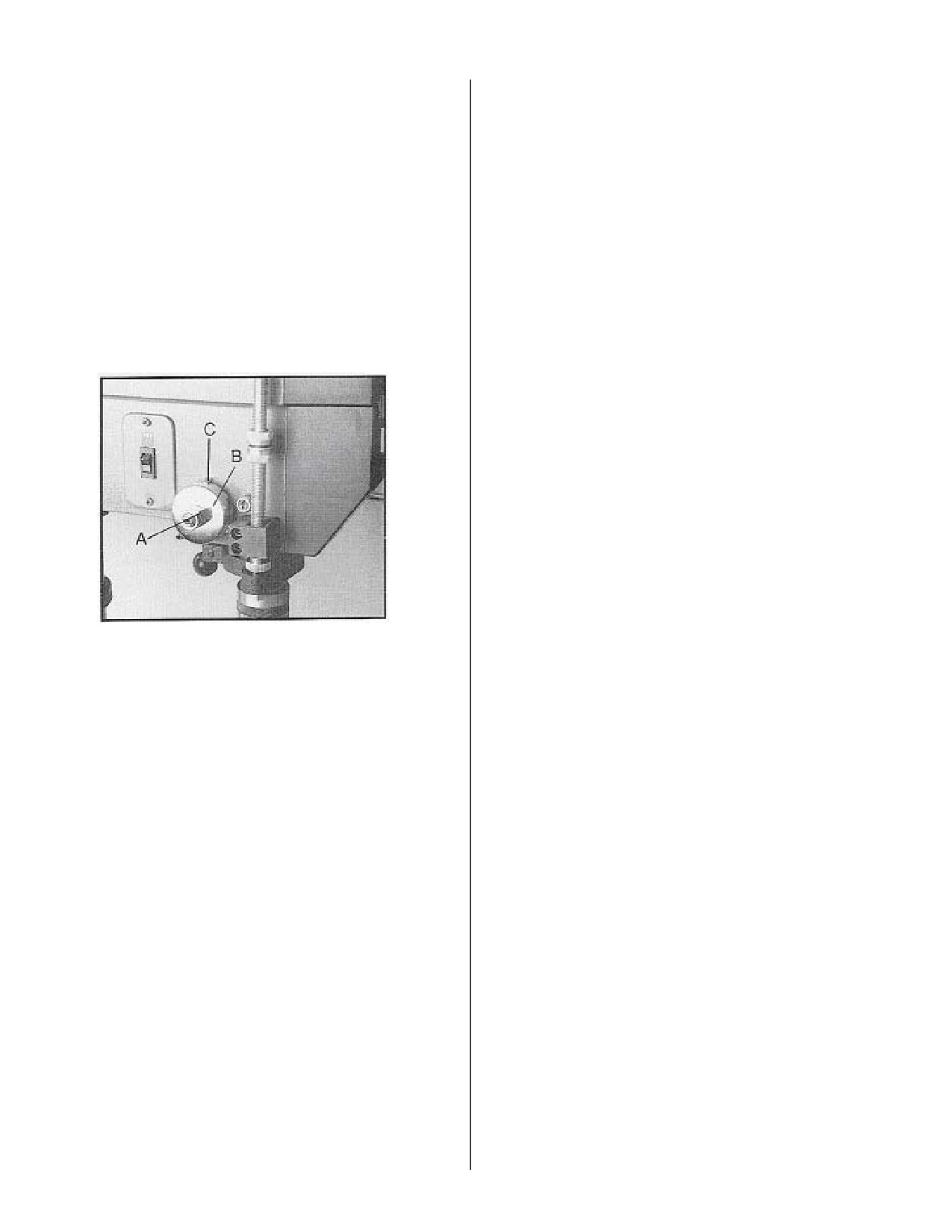

7.5 Регулировка возвратной пружины

клиновые, клиновые и другие ремни, а также цепи,

Отключите станок от электросети, вытащив се-

используемые в конструкции станка, относятся к

тевой штекер.

деталям быстроизнашивающимся (расходные ма-

териалы) и требуют периодической замены. Гаран-

Возвратная пружина стержня отрегулирована на

тия на такие детали не распространяется. Защит-

заводе-производителе.

ные кожуха, отдельные детали из пластика и алю-

Если необходима дополнительная регулировка,

миния, используемые в конструкции станка, вы-

действуйте следующим образом.

полняют предохранительные функции. Замене по

гарантии такие детали не подлежат. Подключение

Открутите гайки Muttern (A, Рис. 13) на 6 мм.

и ремонт электрооборудования должен произво-

дить только электрик с допуском.

Учитывайте, что приводные ремни (плоские, кли-

новые, поликлиновые), используемые в конструк-

ции станка, относятся к деталям быстроизнаши-

вающимся, требуют контроля износа и натяжения и

периодической замены. Гарантия на такие детали

не распространяется. Защитные кожуха, отдель-

ные детали из пластика и алюминия, используе-

мые в конструкции станка, выполняют предохрани-

тельные функции. Замене по гарантии такие

детали не подлежат.

Рис.13

9. Устранение неисправностей

Прочно удерживайте кожух пружины (B, Рис. 13).

Мотор не работает

*Нет тока-

Для повышения силы пружины осторожно

Проверить соединительные провода и предохра-

сдвиньте кожух пружины и поверните его против

нитель.

часовой стрелки, пока он снова не зафиксирует-

*Дефект мотора, выключателя или кабеля - вы-

ся (C, Рис. 13).

звать электрика.

Снова затяните гайки (A, Рис. 13) и установите

Выпадает сверлильный патрон

более значительный вращающий момент. Гайки

*Загрязнения или смазка на патроне -

должны иметь зазор по отношению к кожуху

контактные поверхности шпинделя и патрона

пружины.

должны быть чистыми от смазки.

Сильные вибрации станка

*Недостаточное натяжение ремня -

8. Контроль и техническое обслуживание

проконтролировать натяжение ремня.

Общие указания

Перед работами по техническому обслуживанию

* Пиноль шпинделя сухая -

и очистке станок должен быть предохранен от

смазать пиноль шпинделя.

непроизвольного включения.

*Разболталась шайба ремня шпинделя -

Вытащите сетевой штекер!

затянуть гайку шпинделя.

Регулярно смазывайте небольшим количеством

смазочного вещества.

*Разболталась шайба ремня мотора -

-Клиновидный вал привода шпинделя

затянуть резьбовой штифт.

-Зубцы стержня шпинделя

*Износилось сверло -

Производите очистку станка через равномерные

заточить сверло.

отрезки времени.

Накаляется сверло

Немедленно заменяйте поврежденные защит-

*Выбрано неверное число оборотов -

ные устройства.

уменьшить число оборотов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

*Сверло забилось стружкой -

чаще извлекать сверло.

10. Поставляемые принадлежности

*Износилось сверло -

заточить сверло.

АРТИКУЛ

ОПИСАНИЕ

*Слишком мала мощность сверления -

повысить мощность сверления.

GR08420

DSA/2-1 Втулка переходная МК-

Скошено высверливаемое отверстие

2/МК-1

*Несимметричная заточка сверла -

GR08421

DSA/3-1 Втулка переходная МК-

правильно заточить сверло.

3/МК-1

*Смещен центр отверстия -

GR08423

DSA/3-2 Втулка переходная МК-

3/МК-2

использовать центрирующее сверло.

GR07706

G-16/M2 Дорн В16/МК-2

*Погнуто сверло -

GR07707

G-16/M3 Дорн В16/МК-3

вставить новое сверло.

VR3302075

16S Прецизионный быстро-

*Неверно затянуто сверло -

зажимной патрон 3-16 мм/В16

по-новому затянуть сверло.

VR3303079

16Н Сверлильный патрон 1-16

мм/В16 под ключ

///////////////////////////////////////
