JET JDP-8 СВЕРЛИЛЬНЫЙ СТАНОК. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JDP-8

СВЕРЛИЛЬНЫЙ СТАНОК

Operating Instructions

Gebrauchsanleitung

Mode d´emploi

RUS √

Инструкция по эксплуатации

Walter Meier AG

Bahnstrasse 24, CH-8603 Schwerzenbach

www.jettools.com; info@jettools.com

Tel

+41 (0) 44 806 47 48

Fax

+41 (0) 44 806 47 58

M-10000830M…08/06

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-8

Инструкция по эксплуатации сверлильного станка модели JDP-8

Вальтер Майер АГ (Walter Meier AG)

Банштрассе 24, CH-8603 Шверценбах

Уважаемый покупатель,

Большое спасибо за доверие, которое Вы оказали нам, купив наш новый станок серии JET. Эта ин-

струкция разработана для владельцев и обслуживающего персонала сверлильного станка по ме-

таллу модели JDP-8 с целью обеспечения надежного пуска в работу и эксплуатации, а также его

технического обслуживания. Обратите, пожалуйста, внимание на информацию этой инструкции по

эксплуатации и прилагаемых документов. Полностью прочитайте эту инструкцию, особенно указания

по технике безопасности, прежде чем Вы смонтируете станок, запустите его в эксплуатацию или бу-

дете проводить работы по техническому обслуживанию. Для достижения максимального срока

службы и производительности Вашего станка тщательно следуйте, пожалуйста, нашим указаниям.

Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового)

применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не

предназначен для использования на производстве. Если Вы планируете эксплуатировать станок в

более производительных условиях, рекомендуем проконсультироваться с представителем продавца

или сервисного центра JET о возможностях оборудования.

Гарантийные услуги JET

Наряду с указаниями по технике безопасно-

Компания JET стремится к тому, чтобы ее про-

сти, содержащимися в инструкции по эксплуа-

дукты отвечали высоким требованиям клиентов

тации, и особыми предписаниями Вашей стра-

по качеству и стойкости.

ны необходимо принимать во внимание обще-

JET гарантирует первому владельцу, что каж-

принятые технические правила работы на де-

дый продукт не имеет дефектов материалов и

ревообрабатывающих станках.

дефектов обработки, а именно:

Каждое отклонение от этих правил при ис-

2 ГОДА ГАРАНТИЯ JET НА ВСЕ ПРОДУКТЫ,

пользовании рассматривается как неправиль-

ЕСЛИ НЕ ПРЕДПИСАНО НИЧЕГО ДРУГОГО.

ное применение и продавец не несет ответст-

Эта гарантия не распространяется на те де-

венность за повреждения, произошедшие в ре-

фекты, которые вызваны прямыми или косвен-

зультате этого.

ными нарушениями, невнимательностью, слу-

В станке нельзя производить никаких техни-

чайными повреждениями, неквалифицирован-

ческих изменений. Ответственность несет

ным ремонтом, недостаточным техническим

только пользователь.

обслуживанием, а также естественным изно-

Использовать станок только в технически

сом.

исправном состоянии. Станок разрешается

Гарантия JET начинается с даты продажи пер-

эксплуатировать лицам, которые ознакомлены

вому покупателю.

с его работой, техническим обслуживанием и

Для использования гарантии JET-, дефектный

предупреждены о возможных опасностях.

продукт или деталь должны быть доставлены

Соединительный кабель

(или удлинитель)

уполномоченному торговцу изделиями JET для

от автомата защиты и от источника электропи-

исследования.

тания до станка должен быть не менее

Подтверждение даты приобретения и объясне-

3x1,5мм² (желательно медный, трёхжильный, с

ние претензии должны быть приложены к това-

сечением каждой жилы не менее 1,5 мм²).

ру.

Данный станок является станком класса

Если наш контроль установит дефект, то мы

«хобби», и предназначен для индивидуального

производим ремонт этого продукта или его за-

(бытового) применения, т. е. по своим конст-

мену.

руктивным особенностям и техническим харак-

JЕТ оставляет за собой право на изменение

теристикам станок не предназначен для ис-

деталей и принадлежностей, если это будет

пользования на производстве. Если Вы плани-

признано целесообразным.

руете эксплуатировать станок в более произ-

водительных условиях, рекомендуем прокон-

1. ОБЩИЕ УКАЗАНИЯ

сультироваться с представителем продавца

Станок предназначен для сверления изде-

или сервисного центра JET о возможностях

лий из дерева и подобных материалов, а также

оборудования.

твердых полимерных материалов.

Если Вы при распаковке обнаружили повре-

Обработка других материалов недопустима,

ждения вследствие транспортировки, немед-

или может производиться только после кон-

ленно сообщите об этом Вашему продавцу.

сультации с представителями компании.

Не запускайте станок в работу!

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-8

2. КОМПЛЕКТ ПОСТАВКИ

Указанные величины являются порогом эмис-

сии, но не являются порогом для безопасной

1. Сверлильная головка в сборе

работы.

2. Сверлильный стол

Они должны дать возможность пользователю

3. Стойка и направляющая стола

самому оценить опасности и риски.

4. Цоколь стойки

5. 13 мм патрон с ключом

6. Рычаг подачи - 3 шт.

4. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗО-

7. Зажимная ручка высоты стола

ПАСНОСТИ

8. Ящичек для инструментов

Техника безопасности включает в себя так-

9. Инструменты

же соблюдение инструкции по эксплуатации и

10. Принадлежности для монтажа

техническому обслуживанию, предоставленные

11. Инструкция по эксплуатации

изготовителем.

12. Список запчастей

Всегда храните инструкцию, предохраняя ее

от грязи и влажности, передавайте дальней-

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JDP-8

шим пользователям.

Ежедневно перед включением станка про-

Максимальный диаметр сверления

13 мм

веряйте функционирование необходимых за-

Частота вращ. шпинделя

550-2650 об/мин

щитных устройств.

Число скоростей

Установленные дефекты станка или защит-

Конус шпинделя

МК-2

ных устройств необходимо незамедлительно

Вылет шпинделя

100 мм

устранить с помощью уполномоченных для

Ход пиноли шпинделя

50 мм

этого специалистов.

Расстояние шпиндель-стол

мм

Не включайте в таких случаях станок, вы-

Размер стола

280x160 мм

ключите его из эл. сети.

Наклон стола

+/- 90°

Следите за тем, чтобы станок был надежно

Выходная мощность

0,35 кВт/S₁ 100%

закреплен на ровной поверхности.

Габаритные размеры

450х200х730 мм

Обеспечьте хорошее освещение.

Масса

22 кг

Применяйте необходимые согласно предпи-

саниям средства личной защиты.

Напряжение питания

220 В ~1/N/PE 50 Гц

Надевайте плотно прилегающую одежду,

Рабочий ток

1,5 A

снимайте украшения, кольца и наручные часы.

Проводка (H07RN-F)

3x1,5мм²

Если у Вас длинные волосы, надевайте за-

Предохранитель

10A

щитную сетку для волос или головной убор.

Для работы не надевайте перчаток.

*Примечание:

Спецификация

данной

Устанавливайте станок таким образом, что-

инструкции является общей информацией.

бы оставалось достаточно места для обслужи-

Данные технические характеристики были

вания станка и для расположения заготовок.

актуальны на момент издания руководства по

Не допускайте к станку посторонних, осо-

эксплуатации. Производитель оставляет за

бенно детей.

собой право на изменение конструкции и

Перед началом работы проверьте надеж-

комплектации оборудования без уведомления

ность закрепления сверлильной головки и

потребителя.

сверлильного стола.

Перед началом работы снимите с машины

Настройка, регулировка, наладка и техническое

ключ патрона и другие инструменты.

обслуживание оборудования осуществляются

Перед работой удалите из заготовки гвозди

покупателем.

и других посторонние предметы.

В технических характеристиках станков ука-

Не применяйте проволочные щетки, фрезы,

заны предельные значения зон обработки,

круглопильные инструменты и шлифовальные

для оптимального подбора оборудования и

диски.

увеличения сроков эксплуатации выбирай-

Никогда не используйте станок, если воз-

те станки с запасом.

никли проблемы с выключателем.

Никогда не работайте с открытым защитным

3.2. Звуковая эмиссия

устройством патрона или открытым защитным

Шумовой порог ( по EN 11202):

устройством ремня.

холостой ход - 69,6 дБ(A).

Во время работы станка не производите ни-

каких перестановок сверлильной головки и

сверлильного стола.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-8

Держите руки на достаточном расстоянии от

Опасность ранения отлетевшими частями

движущихся частей станка, принимайте во

заготовок.

внимание, что Ваши руки или заготовка могут

Опасность от шума и пыли. Обязательно

соскользнуть.

надевайте средства личной защиты (защита

Никогда не держите заготовку в руках, без

глаз, ушей и дыхательных путей).

опоры о стол, кроме полировальных работ.

Опасность удара током, при несоответст-

Сверлите заготовку только в том случае, ес-

вующей прокладке кабеля.

ли она надежно располагается на рабочем

столе.

5. ОПИСАНИЕ СТАНКА

Надежно закрепляйте заготовку от захвата

движущимися частями. Применяйте зажимные

устройства, струбцины, тиски и т.д., чтобы за-

фиксировать заготовку. Никогда не удерживай-

те затовку просто руками.

По возможности используйте стойку в каче-

стве опоры заготовки от проворачивания. Если

центр тяжести заготовки находится за преде-

лами стола, закрепите ту ее часть, которая на-

ходится на столе, или зафиксируйте ее с по-

мощью роликовой подставки.

Если заготовка слишком коротка, или если

стол находится под наклоном, закрепляйте за-

готовку на столе. Используйте для этого пазы

стола или установленные сверху тиски.

Тиски всегда плотно прикручивайте к столу.

Работайте только хорошо заточенными при-

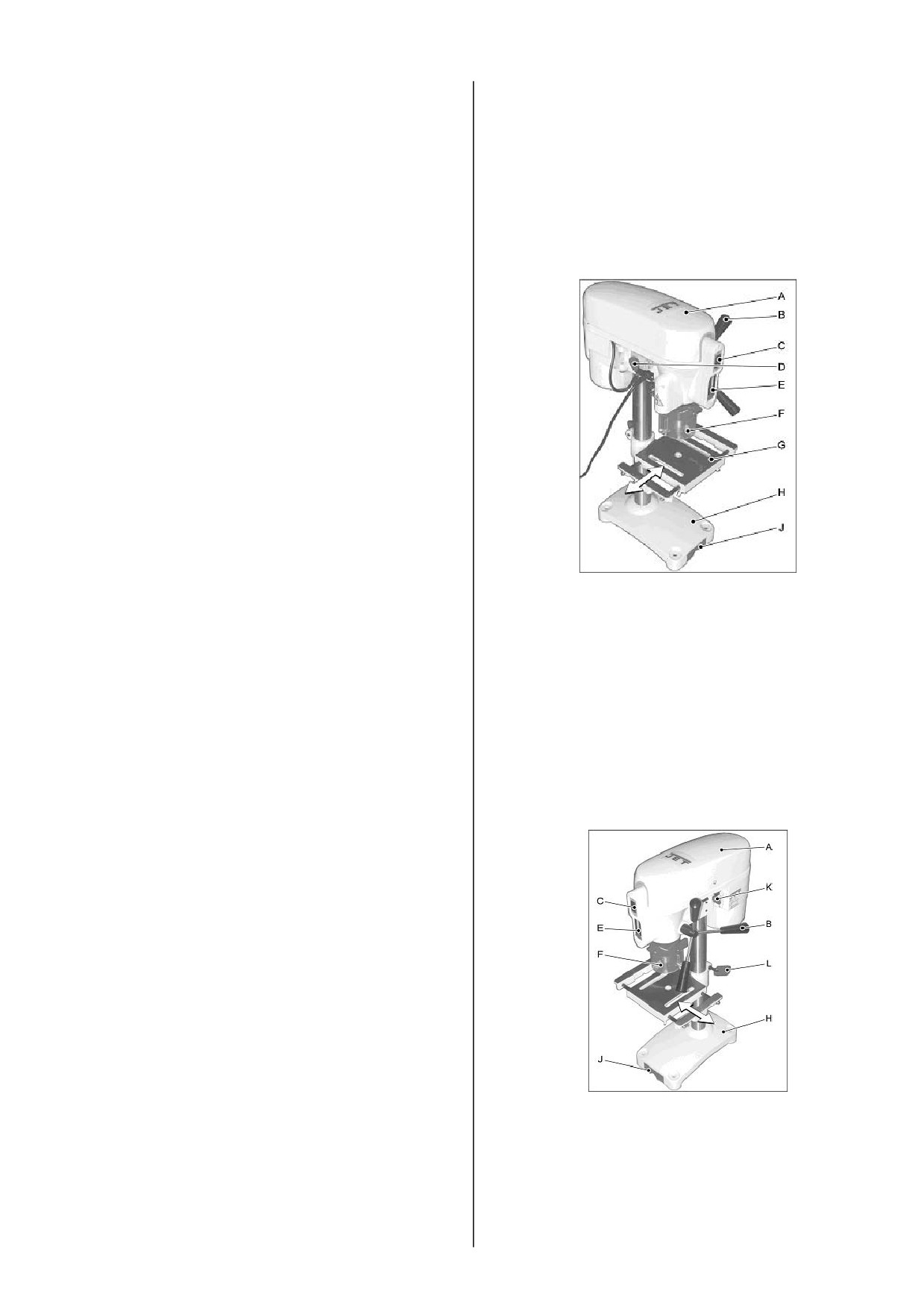

Рис.1

надлежностями.

защитная крышка ремня

Никогда не хватайтесь за движущиеся части

рычаг подачи сверла

станка.

выключатель света

Стружку и части заготовок удаляйте только

в/выключатель мотора

при выключенном станке.

упор ограничения глубины сверления

Держите рабочее место свободным от по-

защита сверлильного патрона

сторонних предметов.

сверлильный стол

Не оставляйте без присмотра включенный

цоколь станка

станок. Всегда выключайте его, прежде чем по-

ящичек для инструментов

кинете рабочее место.

крепление для навешивания мотора

Не используйте станок вблизи горючих жид-

зажимная ручка высоты стола

костей или газов. Следите за соблюдением мер

по противопожарной безопасности, например

наличие огнетушителя на рабочем месте.

Не используйте станок во влажных помеще-

ниях, не оставляйте его под дождем.

Работы по электрике станка должны выпол-

няться только электрики.

Следите за тем, чтобы электропроводка не

препятствовала рабочему процессу и, через

нее нельзя было споткнуться.

Удлинительный кабель всегда отматывайте

от барабана полностью.

Немедленно заменяйте поврежденный се-

тевой кабель.

Все работы по установке, монтажу, чистке

Рис.2

должны производиться только после выключе-

ния станка из эл. сети.

4.1. Внимание опасности

Даже при правильном использовании станка

возникают приведенные ниже опасности.

Опасность ранения вращающимся сверлом.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-8

6. ТРАНСПОРТИРОВКА И ПУСК В ЭКСПЛУА-

ТАЦИЮ

6.1. Транспортировка и установка

Станок разработан для эксплуатации в за-

крытых помещениях и должен прочно разме-

щаться на твердой и ровной поверхности. Если

необходимо, станок можно прикрутить.

Для удобства упаковки станок собран не

полностью.

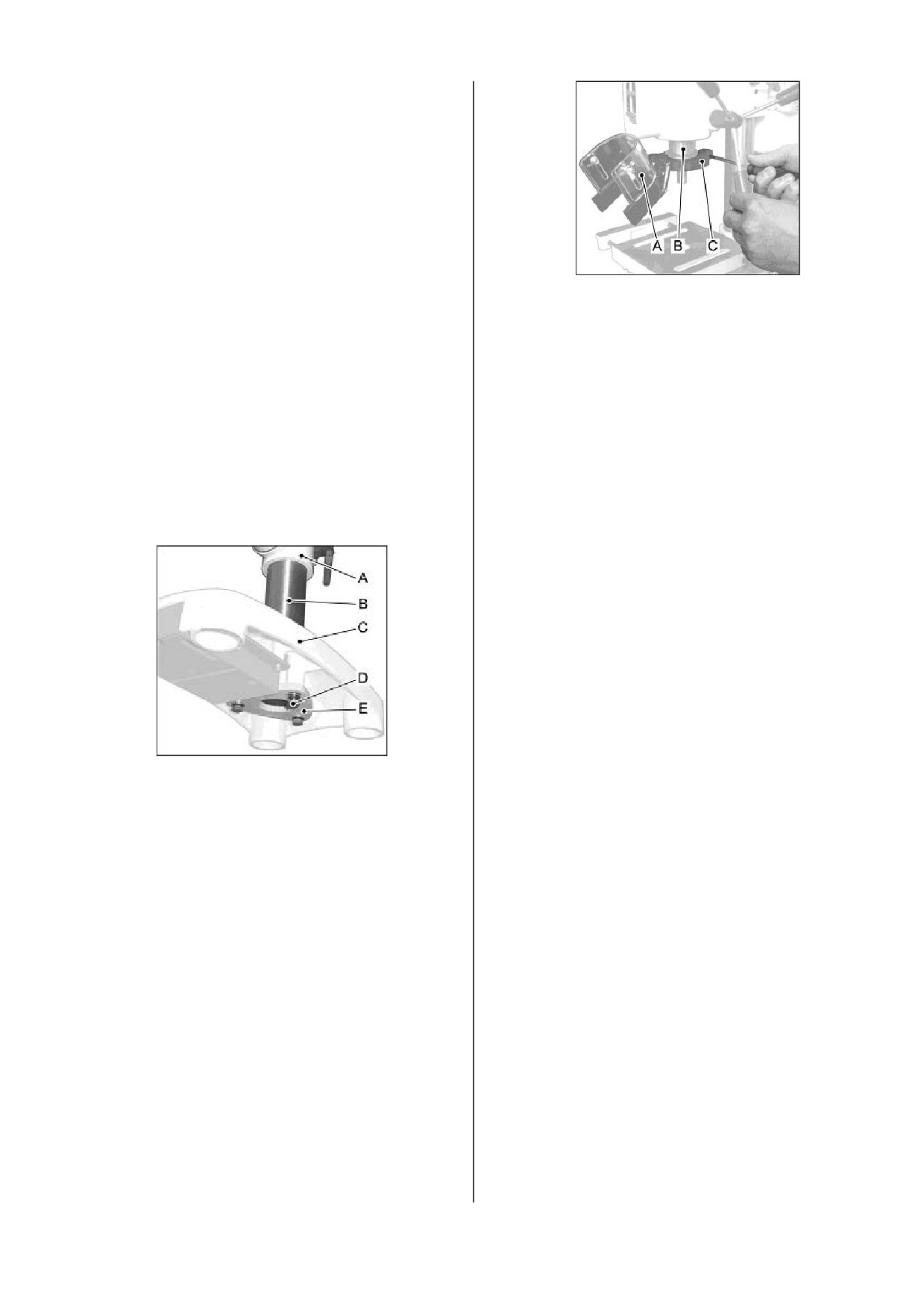

Рис.4

6.2. Монтаж

Монтаж патрона

Общие указания

Закрепите сверлильный стол под головкой

Перед проведением монтажно-наладочных

шпинделя на расстоянии 120 мм.

работ отключите станок от эл. сети!

Удалите защитную смазку от ржавчины с

Положите кусок ненужного дерева на свер-

лильный стол.

помощью мягких растворителей.

С помощью тряпки очистите конус шпинделя

Установите станок на плоскую поверхность.

и конус патрона.

Монтаж стойки

Важно

Установите стойку (B, Рис.3) на цоколь станка

Эти поверхности должны быть очищены от

(C).

жира и масла, иначе патрон можно снова

3 шестигранных винта (D) хорошо затяните

упасть.

Наденьте патрон на конус шпинделя.

Откройте сверльный патрон на максималь-

ный размер сверла.

Опустите патрон до заготовки вниз.

Правильно проведенная подача сверла

надежно закрепляет патрон на шпинделе.

Замена сверлильного патрона

Отсоедините сетевой штекер из розетки!

Установите 2 клина (например, 2 большие

отвертки) друг против друга между шпинделем

и патроном.

Нажимайте одновременно с двух сторон на

Рис.3

рычаги, пока патрон не упадет.

Монтаж сверлильного стола

Установка упора ограничения глубины

Монтируйте сверлильный стол (A) к стойке и

сверления

плотно закрепите его.

Для сверления большого количества отвер-

стий одинаковой глубины применяйте упор ог-

Монтаж сверлильной головки

раничения глубины.

Установите сверлильную головку на стойку.

Опустите шпиндель с установленным свер-

Разместите сверлильную головку парал-

лом на желаемую глубину сверления.

лельно цоколю станка.

Установите установочную гайку упора глу-

Плотно затяните боковые резьбовые штиф-

бины (E, рис. 1) на кулачок упора.

ты.

Сверло будет останавливаться на этой

высоте.

Монтаж рычагов подачи сверла

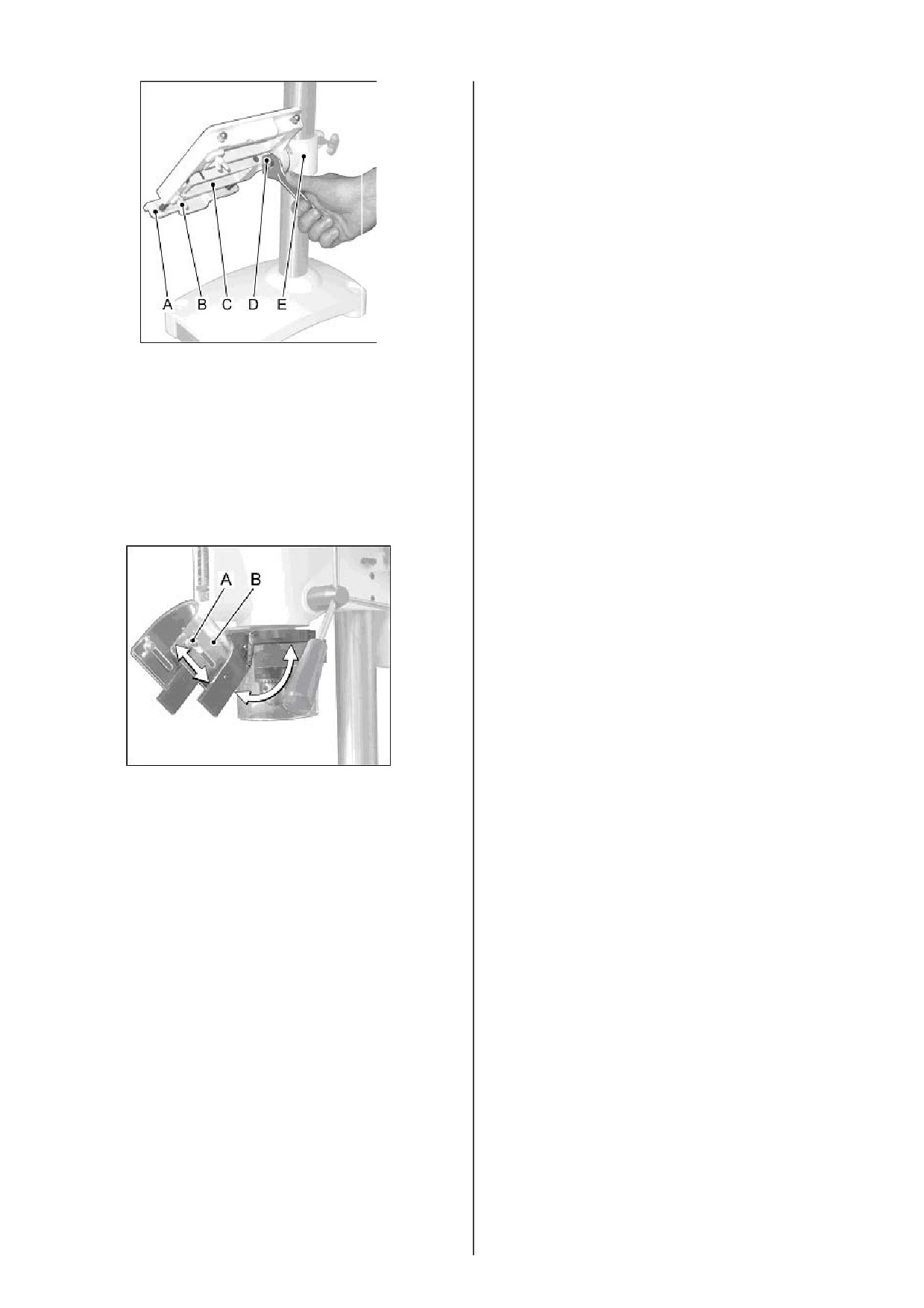

Установка сверлильного стола

Установите 3 подающие рукоятки (B, рис.2)

Никогда не проводите установку на вклю-

во втулки.

ченном станке.

Ослабьте шестигранный винт (D, рис.

5),

Монтаж защиты сверлильного патрона

чтобы повернуть стол.

Прежде, чем монтировать патрон, установи-

Внимание

те защиту патрона (A, Рис. 4) на сверлильную

Лишь слегка ослабьте шестигранный винт,

пиноль (B).

иначе вся поверхность стола может упасть

Плотно затяните зажимной винт (C).

вниз.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-8

Натяните ремень и зафиксируйте крепление

мотора.

Необходимое натяжение ремня достигнуто,

если при нажатии большим пальцем середина

ремня отклоняется примерно на 15 мм.

Закройте защитный кожух ремня и закрепите

с помощью винта.

Никогда не работайте с открытым защитным

устройством патрона или открытым защитным

устройством ремня.

Рекомедуемое число оборотов для 10 мм

HSS сверла:

дерево:

2000 об/мин

Рис.5

пластик:

1500 об/мин

алюминий:

1500 об/мин

Снова затяните шестигранный винт.

латунь:

1500 об/мин

Ослабьте барашковый винт (B), чтобы при

чугун:

1000 об/мин

необходимости вынуть расширения стола (A).

сталь (C15):

800 об/мин

Установка защиты сверлильного патрона

сталь (C45):

600 об/мин

Никогда не проводите установку на вклю-

нержавеющая сталь:

300 об/мин

ченном станке.

После ослабления винта (A, рис. 6) прозрач-

Общее правило

ную защиту патрона можно опустить вниз.

Чем меньше диаметр сверла, тем выше

число оборотов.

Металл сверлится при низких оборотах, при

необходимости используется масло для резки.

6.3. Подключение к сети

Сетевое подключение и применяемые удли-

нители должны соответствовать нормам.

Напряжение сети и частота должны совпа-

дать с данными на типовой табличке станка.

Предохранитель сети должен составлять 10

Подключение и ремонт должны проводить

Рис.6

только специалисты-электрики.

6.4. Ввод в эксплуатацию

Никогда не работайте с открытым защитным

Станок включается с помощью зеленой

прозрачным кожухом патрона или открытым

кнопки на основном выключателе: и выключа-

защитным кожухом ремня.

ется нажатием красной кнопки.

Защиту патрона можно поднять вверх для

Лампочка станка включается автоматически

замены сверла.

при включении станка и может быть выключена

с помощью выключателя (C, рис.1).

Изменение числа оборотов

Отсоедините сетевой штекер из розетки!

Открутите предохранительный винт и от-

7. РАБОТА СТАНКА

кройте защитную крышку ремня.

Табличка расположения ремня на шкивах и

Установите высоту стола и упор ограниче-

числа оборотов находится на внутренней сто-

ния глубины таким образом, чтобы Вы не свер-

роне крышки защитного кожуха ремня. Ориен-

лили в сверлильный стол.

тируйтесь по ней каждый раз при изменении

Ненужный кусок дерева в качестве опоры

числа оборотов.

защищает как сверло, так и сверлильный стол.

Закрепляйте заготовку от захвата сверлом.

Проведите изменение числа оборотов

Прикрепляйте заготовку к столу или устанавли-

вайте струбцину.

Открутите крепление навешивания мотора

(K, рис. 2).

Струбцину всегда прикручивайте к столу.

Ослабьте ремень.

Держите руки на достаточном расстоянии от

движущихся частей станка, принимайте во

Переставьте ремень в соответствии с необ-

ходимым числом оборотов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод. JDP-8

внимание, что Ваши руки или заготовка могут

Дефектную галогенновую лампочку заме-

соскользнуть.

няйте 12 В, 5 В (Jet номер заказа: JDP8-062).

Выбирайте силу подачи таким образом, что-

9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

бы сверло двигалось быстро.

Слишком медленное вращение шпинделя

мотор не включается

ведет к преждевременному износу сверла и

прожогам заготовки, слишком быстрое враще-

*нет тока - проверьте предохранитель сети;

ние может привести к заклиниванию мотора

*мотор, выключатель или кабель дефектны -

или излому сверла.

обратиться в сервис;

Стружку и части заготовок удаляйте только

*патрон выпадает - грязь или жир на конусе

при выключенном станке.

патрона - поверхности прилегания шпинделя и

патрона должны быть свободны от жира;

Внимание

станок вибрирует

Всегда соблюдайте правила по техники

безопасности и указания инструкции.

*неправильное натяжение ремня - проконтро-

Не применяйте проволочные щетки, фрезы,

лируйте натяжение ремня;

круглопильные инструменты и шлифовальные

*шкив ремня мотора ослаблен - плотно затя-

диски на этом станке.

ните резьбовой штифт;

Никогда не работайте с открытым защитным

*затруднено движение пиноли шпинделя

устройством патрона или открытым защитным

смажьте пиноль шпинделя;

устройством ремня.

*шкив шпиндельного ремня ослаблен - плотно

Никогда не обрабатывайте магний - высокая

затяните гайку шпинделя;

опасность возгорания!

*сверло затупилось - заточите сверло;

сверло накаливается

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

*неправильно выбрано число оборотов - сни-

зить число оборотов;

Общие указания

*сверло засорилось стружкой - чаще провора-

Перед проведением работ по техническому

чивайте сверло в обратную сторону;

обслуживанию, чистке и ремонту отключите

*подача сверла слишком мала - увеличьте по-

станок от эл. сети!

дачу;

Подключение и ремонт электрооборудова-

сверлильное отверстие некруглое

ния должны проводиться только специалиста-

*сверло отшлифовано асимметрично

- пра-

ми-электриками.

вильно заточите сверло;

Затем снова установите все защитные уст-

*сверлильное отверстие смещено - используй-

ройства.

те центрирующее сверло;

Учитывайте, что строгальные ножи, обрези-

*сверло погнуто - используйте новое сверло;

ненные валы привода движения заготовки,

*сверло неправильно закреплено - правильно

плоские, поликлиновые, клиновые и другие

закрепите сверло;

ремни, а также цепи, используемые в конструк-

ции станка, относятся к деталям быстроизна-

лампа не горит

шивающимся (расходные материалы) и требу-

*галогеновая лампочка дефектна

- вставьте

ют периодической замены. Гарантия на такие

новую галогеновую лампочку.

детали не распространяется. Защитные кожу-

10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ

ха, отдельные детали из пластика и алюминия,

используемые в конструкции станка, выполня-

АРТИКУЛ

ОПИСАНИЕ

ют предохранительные функции. Замене по

гарантии такие детали не подлежат.

GR08420

DSA/2-1 Втулка переходная МК-

Поврежденные защитные устройства не-

2/МК-1

медленно заменяйте.

GR07706

G-16/M2 Дорн В16/МК-2

Смазка

VR3302075

16S Прецизионный быстро-

зажимной патрон 3-16 мм/В16

Регулярно смазывайте небольшим количе-

VR3303079

16Н Сверлильный патрон 1-16

ством смазки:

мм/В16 под ключ

направляющие стола и стойки

приводной вал шпинделя

зубчатое сцепление шпинделя и пиноли

Чистка

Регулярно чистите станок.

Лампочка станка

///////////////////////////////////////
