ЦИРКУЛЯРНАЯ ПИЛА JBTS-10. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

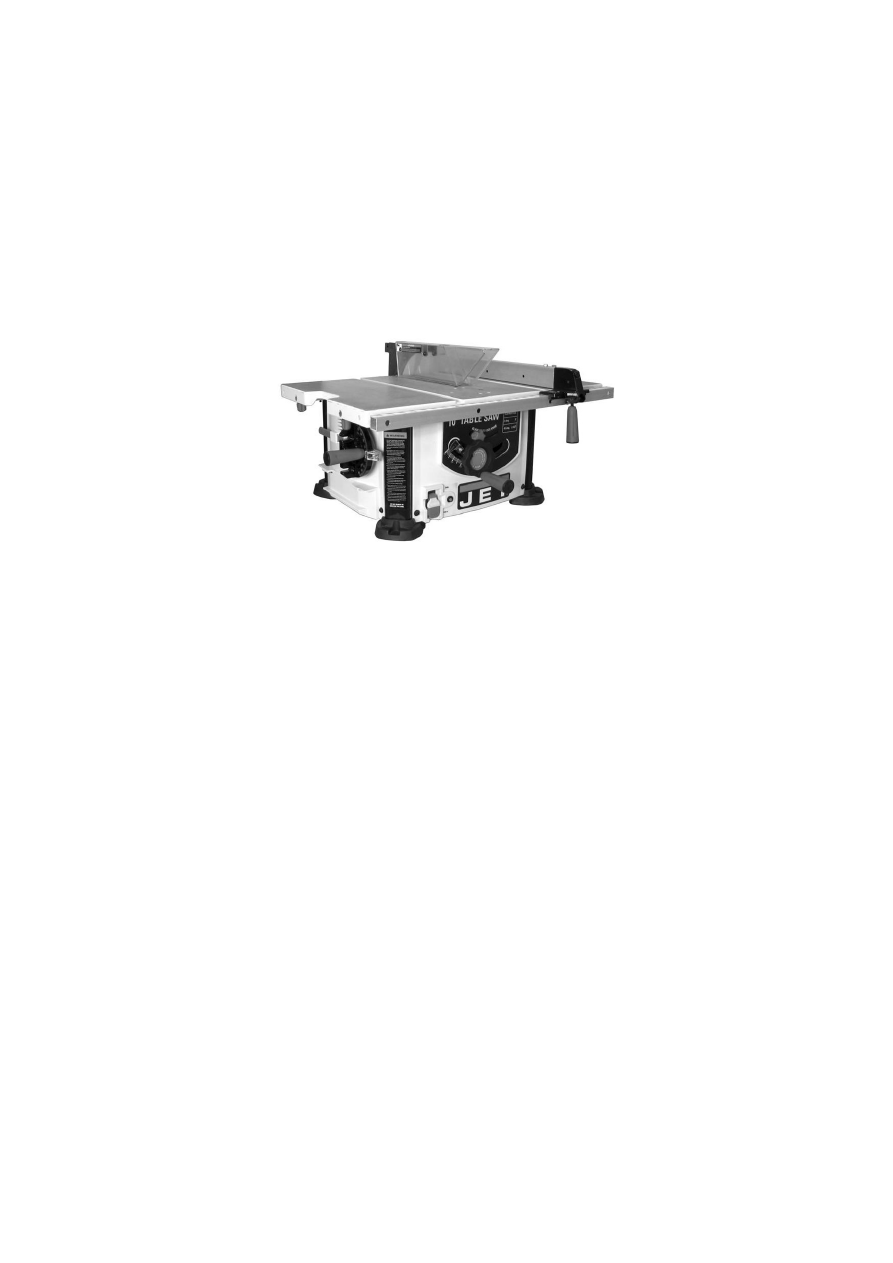

ЦИРКУЛЯРНАЯ ПИЛА JBTS-10

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах












1. ОБЩИЕ УКАЗАНИЯ

Станок предназначен для пиления изделий из дерева и подобных материалов, а также твер-

дых полимерных материалов.

Нельзя пилить изделия из металла.

Обработка других материалов недопустима, или может производиться только после консуль-

тации  с  представителями  компании.  Наряду  с  указаниями  по  технике  безопасности,  содержа-

щимися  в  инструкции  по  эксплуатации,  и  особыми  предписаниями  Вашей  страны  необходимо
принимать во внимание общепринятые технические правила работы на деревообрабатывающих
станках.

Каждое  отклонение    от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате

этого.

В станке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии.

Соединительный кабель (или удлинитель) от автомата защиты и от источника электропита-

ния до станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением
каждой жилы не менее 1,5 мм

2

).

Станок  разрешается  эксплуатировать  лицам,  которые  ознакомлены  с  его  работой,  техниче-

ским обслуживанием и предупреждены о возможных опасностях.

Данный  станок  является  машиной  для  индивидуального  применения,  т.  е.  по  своим  конст-

руктивным особенностям и техническим характеристикам станок не предназначен для исполь-

зования на производстве.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу. Не запускайте станок в работу!

Циркулярная пила JBTS-10



2

JET

Изготовитель фирма «WMH Tool Group AG»

Bahnstrasse 24, CH-8603, Schwerzenbach, Швейцария



ПАСПОРТ

Станок JBTS-10 (JET)

Циркулярная пила JBTS-10

Артикул: 708315
Заводской номер: ________________________
Дата выпуска: ___________________________

Станок  разработан  в  соответствии  с  Европейскими  стандартами EN 292-1, EN 292-2, EN 294, EN

349 , EN 418, EN 848-1, EN 954-1, EN 1088, EN ISO 3746, EN ISO 11202, EN 60204-1. Испытания  по
стандартам CE 021044 проведены Fachausschuß Holz Prüf- und Zertifizierungsstelle im BG-PRÜFZERT,
Vollmoellerstraße 11, D-70563 Stuttgart.

Станок соответствует требованиям ГОСТ Р 50787-95, ГОСТ 12.2.026.0-93.

Протоколы испытаний № 050816/П-01, № 050816/П-02 от 16.08.2005 г., № 050817/П-02 от 17.08.2005 г. –
ИЛ «Ивановский Центр сертификации» (Атт. аккр. № РОСС RU.0001.21АЮ21).

Сертификат соответствия Госстандарт РОССИИ № РОСС СН.АЮ77.В05193. Срок действия сертифи-
ката с 19.08.2005 по 14.08.2007 г.



Общие указания

Станок предназначен для пиления изделий из дере-

ва  и  подобных  материалов,  а  также  твердых  полимер-
ных материалов.

Нельзя пилить изделия из металла.
Обработка других материалов недопустима, или мо-

жет  производиться  только  после  консультации  с  пред-
ставителями компании. Наряду с указаниями по технике
безопасности, содержащимися в инструкции по эксплуа-
тации,  и  особыми  предписаниями  Вашей  страны  необ-
ходимо принимать во внимание общепринятые техниче-
ские  правила  работы  на  деревообрабатывающих  стан-
ках.

Каждое отклонение  от этих правил при использова-

нии  рассматривается  как  неправильное  применение  и
продавец  не  несет  ответственность  за  повреждения,
произошедшие в результате этого.

В  станке  нельзя  производить  никаких  технических

изменений.

Ответственность несет только пользователь.
Использовать станок только в технически исправном

состоянии.

Станок  разрешается  эксплуатировать  лицам,  кото-

рые  ознакомлены  с  его  работой,  техническим  обслужи-
ванием и предупреждены о возможных опасностях.

Если  Вы  при  распаковке  обнаружили  повреждения

вследствие  транспортировки,  немедленно  сообщите  об
этом Вашему продавцу.
Не запускайте станок в работу!



        Технические характеристики JBTS-10



Сетевое питание ........................ 220 В ~1L/N/PE  50-60 Гц
Мощность двигателя .............................................  1700  кВт
Удлинительный провод (H05VV-F) ........................ 3x1 мм²
Устройство защиты потребителя макс. ....................... 16 A
Класс изоляции ................................................................... I
Обороты пильного диска ................................. 5000 об/мин
Внешний диаметр пильного диска .......................... 254  мм
Внутренний диаметр пильного диска     ................... 30 мм
Размер станины станка ................................... 460x710 мм
Высота распила при 90°/45° ............................... 76  / 64 мм
Пределы наклона диска ............................... 90°-  45° влево
Диаметр вытяжной вентиляции ........................ 57, 100 мм
Высота стола со станиной ....................................... 890  мм
Габаритные размеры (ДхШхВ) .............. 780х570х320 (мм)
Масса станка ................................................................ 23 кг




3

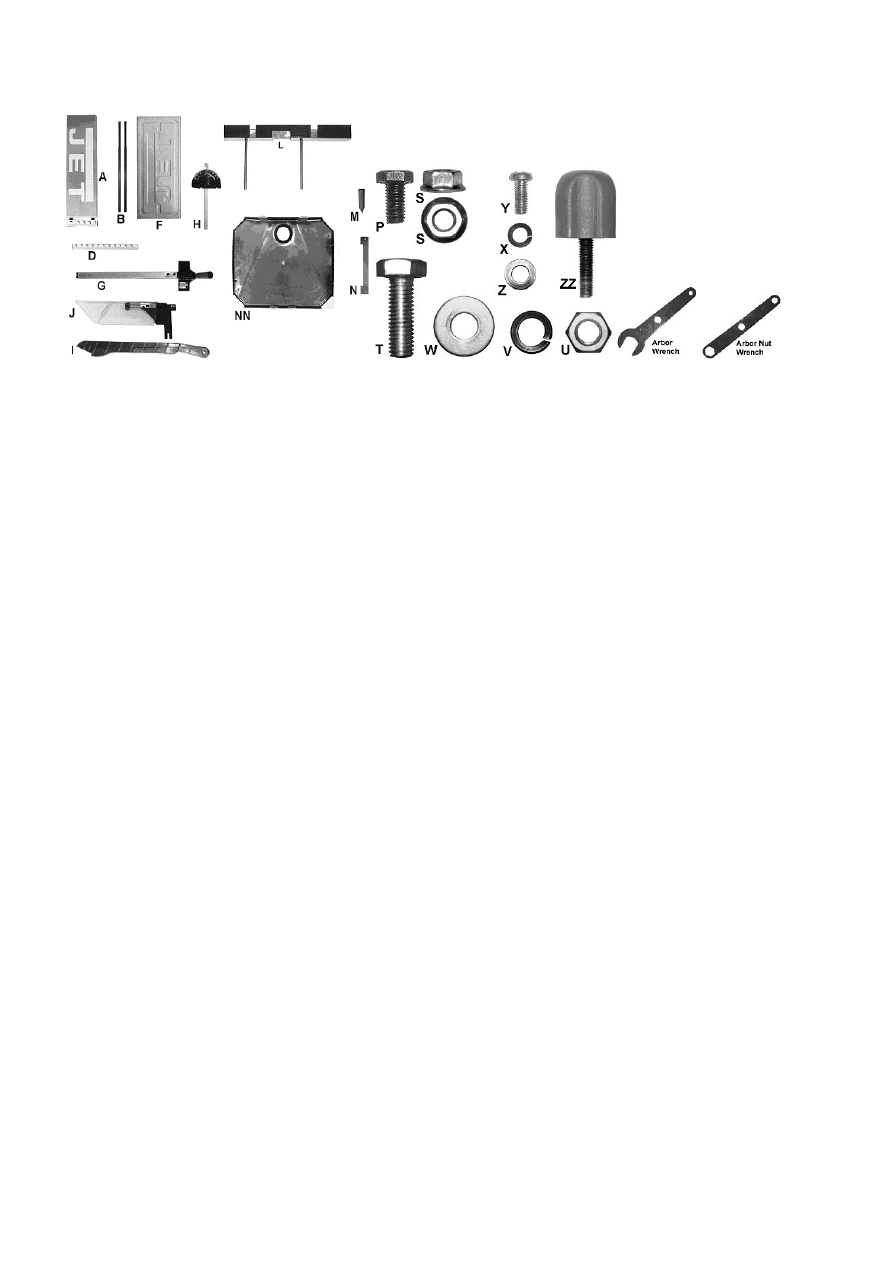

2. КОМПЛЕКТ ПОСТАВКИ СТАНКА



Извлеките все содержимое из тары для перевозки. Держите станок вверх ногами. Не выбра-

сывайте картонную тару или прокладочный материал до тех пор, пока не будет установлена и

не запущена в нормальном режиме пила.

Важно!: внутри станка помещен прокладочный материал для распила в целях обеспечения

поддержки мотора во время транспортировки. Данный материал должен быть извлечен.



3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JBTS-10

Сетевое питание .....  220в ~1L/N/PE  50-60 Гц
Мощность двигателя ........................ 1700 вт

Удлинительный провод (H05VV-F) ..... 3x1 мм²
Устройство защиты потребителя макс. .... 16 A

Класс изоляции ......................................... I
Обороты пильного диска ........... 5000 об/мин

Внешний диаметр пильного диска ...... 254 мм
Внутренний диаметр пильного диска     30 мм

Размер станины станка ............... 460x710 мм
Высота распила при 90°/45° ......... 76 / 64 мм
Пределы наклона диска ......... 90°- 45° влево

Диаметр вытяжной вентиляции ..... 57, 100 мм
Высота стола со станиной .................. 890  мм

Габаритные размеры (ДхШхВ)
 ....................................... 780х570х320 (мм)

Масса станка ....................................... 23 кг


*Примечание:

Спецификация

данной

инструкции  является  общей  информацией.
Данные  технические  характеристики  были

актуальны  на  момент  издания  руководства
по  эксплуатации.  Компания WMH Tool Group

оставляет  за  собой  право  на  изменение
конструкции  и  комплектации  оборудования

без уведомления потребителя.
Настройка,

регулировка,

наладка

и

техническое  обслуживание  оборудования
осуществляются покупателем.
4.  ОБЩИЕ  УКАЗАНИЯ  ПО  ТЕХНИКЕ

БЕЗОПАСНОСТИ

Техника  безопасности  включает  в  себя

также соблюдение инструкции по эксплуата-
ции  и  техническому  обслуживанию,  предос-

тавленные изготовителем.



Всегда  храните  инструкцию,  предохраняя

ее  от  грязи  и  влажности,  передавайте  даль-
нейшим пользователям.

Ежедневно  перед  включением  пилы  про-

веряйте  функционирование  необходимых

защитных устройств.

Установленные  дефекты  пилы  или  защит-

ных  устройств  необходимо  незамедлительно

устранить  с  помощью  уполномоченных  для
этого специалистов.

Не  включайте  в  таких  случаях  пилу,  вы-

ключите ее из эл. сети.

Применяйте  необходимые  согласно  пред-

писаниям средства личной защиты.

Надевайте  плотно  прилегающую  одежду,

снимайте украшения, кольца и наручные ча-
сы.

Для  работы  с  пильным  диском  надевайте

рабочие перчатки.

Если  у  Вас  длинные  волосы,  надевайте

защитную  сетку  для  волос  или  головной

убор.

При  работе  с  длинными  заготовками  ис-

пользуйте  соответствующие  удлинения  сто-
ла, роликовые опоры.

Перед  началом  работы  проверьте  пра-

вильное  направление  вращения  пильного
диска.

Пильный диск должен достичь максималь-

ного числа оборотов, прежде чем начать пи-

ление.

Обратите  внимание  на  время  замедления

диска  до  полной  остановки,  оно  не  должно
превышать 10 сек.

Не  допустима  остановка  пильного  диска

путем бокового нажатия.

Избегайте обратного удара заготовки.

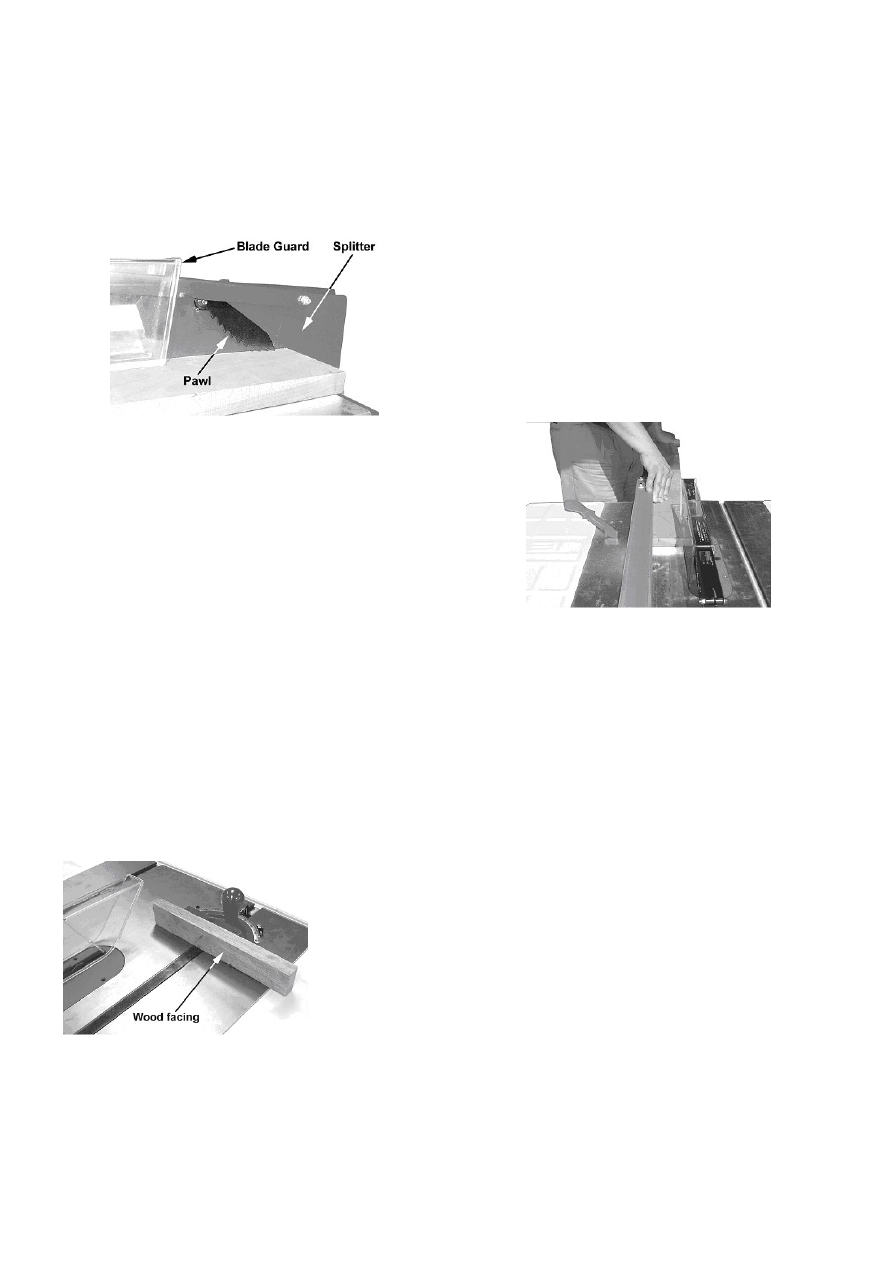

Всегда  применяйте  расклинивающий  нож

и  защитный  кожух  пильного  диска.  Расстоя-

4

ние  между  пильным  диском  и  расклиниваю-
щим ножом должно составлять от 2 до 5 мм.

При  пилении  круглых  заготовок  закреп-

ляйте заготовку от проворачивания. При пи-

лении  больших  заготовок  применяйте  соот-
ветствующие  вспомогательные  средства  для

опоры.

Следите за тем, чтобы все заготовки были

надежно закреплены во время работы, и бы-
ло обеспечено их безопасное движение.

Никогда не удерживайте заготовку просто

руками.

Поперечные распилы выполняйте только с

помощью упора.

Никогда  не  хватайтесь  за  вращающийся

пильный диск.

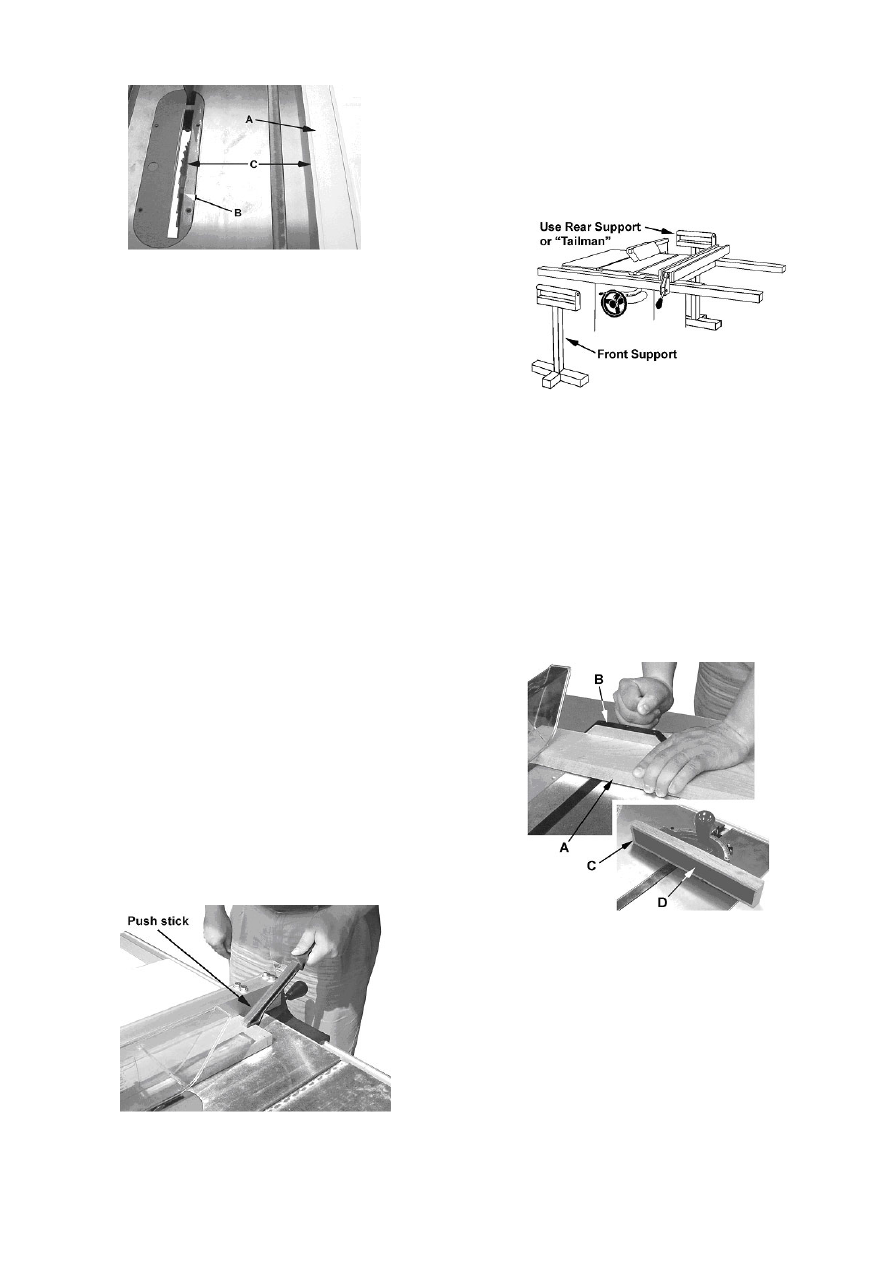

При  продольном  пилении  коротких  заго-

товок (меньше чем 120 мм) применяйте тол-
катель.

Следите  за  тем,  чтобы  отпиленный  мате-

риал не был захвачен зубьями пильного дис-
ка и отброшен вверх.

Использование  пильных  дисков  для  вы-

борки пазов, а также пазовых фрез недопус-

тимо. Не применяйте циркулярную дисковую
пилу  для  шпунтовки,  нарезания  пазов  и

шлицов.

Отпиленные,

закрепленные

заготовки

удаляйте  только  при  выключенном  моторе  и

полной остановке пильного диска.

Следите  за  тем,  чтобы  вентиляционные

пазы  мотора  были  всегда  чистыми  и  откры-
тыми.

Устанавливайте  пилу  таким  образом,  что-

бы  оставалось  достаточно  места  для  обслу-

живания и для подачи заготовок.

Обеспечьте хорошее освещение.
Следите за тем, чтобы пила была надежно

закреплена на ровной поверхности.

Следите за тем, чтобы электропроводка не

препятствовала  рабочему  процессу  и,  через
нее нельзя было споткнуться.

Держите  рабочее  место  свободным  от  по-

сторонних предметов.

Не оставляйте без присмотра включенный

станок,  всегда  выключайте  его,  прежде  чем
покинуть рабочее место.

Не используйте пилу во влажных помеще-

ниях, не оставляйте её под дождем.

Не  используйте  станок  вблизи  горючих

жидкостей или газов. Обычное искрение ще-

ток может привести к возгоранию.

Следите  за  соблюдением  мер  по  противо-

пожарной  безопасности,  например  наличие
огнетушителя на рабочем месте.

Следите за тем, чтобы не образовывалась

большая  концентрация  пыли – всегда  при-
меняйте  соответствующую  вытяжную  уста-

новку

Древесная  пыль  может  быть  взрывоопас-

ной и опасной для здоровья.

Перед работой удалите из заготовки гвоз-

ди и другие инородные тела.

Необходимо  соблюдать  указания  о  мин.  и

макс. размерах заготовок.

Не перегружайте станок, он будет лучше и

дольше работать, если Вы будете применять

его в соответствии с его мощностью.

Стружку и части заготовок удаляйте толь-

ко при выключенном станке.

Работы  по  электрике  станка  должны  вы-

полняться только электриками.

Удлинительный  кабель  всегда  отматывай-

те от барабана полностью.

Немедленно  заменяйте  поврежденный  се-

тевой кабель.

Никогда  не  используйте  пилу,  если  воз-

никли проблемы с выключателем.

Все работы по установке, монтажу, чистке

должны  производиться  только  после  отклю-
чения станка из эл. сети.

Нельзя применять пильные диски из быст-

рорежущей стали (HSS).

Поврежденные диски немедленно замени-

те.

Изношенный  вкладыш  стола  немедленно

замените.
4.1. ВНИМАНИЕ опасности

Даже  при  правильном  использовании  пи-

лы остаются приведенные ниже опасности.

Опасность ранения свободно вращающим-

ся пильным диском.

Опасность из-за излома пильного диска.
Опасность  ранения  отлетевшими  частями

заготовок.

Опасность от шума и пыли.

Обязательно  надевайте  средства  личной

защиты  (защита  глаз,  ушей  и  дыхательных
путей).

Применяйте вытяжные установки!
Опасность удара током, при неправильной

прокладке кабеля.
ВНИМАНИЕ! Опасность

Предотвращение  опасности  обратной  от-
дачи

Сведения  по  снижению  наиболее  частых

причин обратного удара:

Убедитесь,  что  расклинивающий  нож  все-

гда расположен на одной прямой с основным

пильным диском. Если расклинивающий нож
установлен  неправильно,  распиливаемое  из-
делие может задерживать или останавливать

процесс  распила,  что  влечет  за  собой  опас-
ность обратного удара.

Используйте  расклинивающий  нож  каж-

дый раз при распиле любой детали.

Никогда  не  пытайтесь  осуществлять  рас-

пил  от  руки.  Изделие  должно  подаваться

точно  параллельно  пильному  диску,  в  про-



5

тивном  случае,  существует  большая  вероят-
ность  обратного  удара.  Для  поддержки  рас-

пиливаемой  детали  всегда  используйте  за-
щитное  приспособление  поперечного  распи-

ла.

Убедитесь,  что  защитное  приспособление

параллельно  пильному  диску.  В  противном
случае велика вероятность обратного удара.

Выделите  время  для  проверки  и  настройки
защитного приспособления.

Подавайте изделие до самого завершения

процесса распила. Если вы остановили пода-
чу  на  середине  распила,  значительно  воз-

растает вероятность зажима пилы в пропиле,
вследствие обратного удара.
4.2. Как избежать обратной отдачи

Ниже  приведены  некоторые  рекоменда-

ции,  как  защитить  себя  в  случае  возникно-
вения обратной отдачи.

Во  время  процесса  распила  необходимо

стоять  со  стороны  пильного  диска.  Направ-
ление  движения  выбрасываемых  заготовок

обычно  происходит  прямо  перед  пильным
диском.

Надевайте  защитные  очки  или  защитную

маску.  Глаза  и  лицо – наиболее  уязвимые

участки тела.

Никогда не кладите руку за пильный диск.

В  случае  обратной  отдачи  рука  попадет  под

вращающийся диск.

Используйте  направляющую  линейку  для

защиты рук от попадания под вращающийся
диск.  В  случае  обратной  отдачи  направляю-

щая линейка примет удар на себя.

Косой спил: Наклон пильного диска между

0°  и 45° для  выполнения  операции  распила
под углом.

Защитное  приспособление  пильного  дис-

ка:  Кожух,  закрепленный  над  пильным  дис-
ком для предотвращения случайного контак-

та с режущей кромкой.

Поперечный  распил:  Операция  распила,

при которой инструмент для среза под углом
используется  для  распила  поперек  текстуры

деревянной заготовки.

Клиновая  доска:  Устройство,  использую-

щееся  для  поддержки  защитного  щита

вплотную  к  защитному  приспособлению  или
столу,  которое  позволяет  защитить  руки

оператора от пильного диска.

Пропил:  Окончательный  распил  или    за-

зор, выполненный пильным диском.

Обратная  отдача:  Событие,  при  котором

изделие поднимается и отбрасывается назад,
происходит,  когда  обрабатываемая  деталь
зажимается  на  пильном  диске  или  между

диском и направляющей (или другого непод-
вижно  закрепленного  объекта).  Для  сниже-

ния или предотвращения травмы от обратной

отдачи смотрите раздел «Инструкция по экс-
плуатации».

Инструмент  для  распила  под  углом:  Ком-

понент,  контролирующий  продвижение  об-

рабатываемой  детали  во  время  выполнения
поперечного распила различных углов.

Несквозной  распил:  Операция  распила,

требующая  смещения  защитного  приспособ-

ления  пильного  диска,  вследствие  чего  рас-
пил  не  проходит  до  конца  обрабатываемой
детали.

Защитное приспособление пильного диска

и расклинивающий нож должны быть заново

установлены  после  выполнения  несквозного
распила во избежание случайного контакта с

пильным диском во время работы на станке.

Параллель:  Положение  направляющей

планки,  при  котором  каждая  точка  боковой
поверхности  равноудалена  от  пильного  дис-
ка.

Перпендикуляр: 90° (прямоугольное)  пе-

ресечение  или  позиция  вертикальной  и  го-

ризонтальной    плоскости,  например,  верти-
кальное  положение  пильного  диска  к  гори-

зонтальной поверхности стола.

Выталкивающий  щит/Направляющая  ли-

нейка:  Инструмент,  используемый  для  безо-
пасного  продвижения  обрабатываемой  заго-
товки при ее распиле.

Прорез  паза:  Операция  распила,  при  ко-

торой создается угловая выемка вдоль кром-

ки доски.

Продольный  распил:  Распил,  выполняе-

мый  вдоль  древесного  волокна  обрабаты-
ваемой заготовки.

Прямоугольная  направляющая:  Инстру-

мент,  используемый  для  проверки  того,  что
поверхность плоская или параллельная.

6

5.  ТРАНСПОРТИРОВКА  И  ПУСК  В  ЭКС-
ПЛУАТАЦИЮ
5.1. Транспортировка и установка

При переноске пилы не держите ее за за-

щитные приспособления.

Во  время  транспортировки  верхняя  часть

диска пилы должна быть закрыта, например,
с  помощью  защитного  кожуха  пильного  дис-

ка.

Установка станка должна производиться в

закрытых  помещениях,  при  этом  достаточно

условий  обычной  столярной  мастерской.  Не
используйте станок во влажных помещениях,

не оставляйте его под дождем.

Поверхность,  на  которой  устанавливается

станок, должна быть ровной и способной вы-
держивать нагрузки.

При  необходимости  станок  можно  жестко

закрепить на поверхности. По соображениям
упаковки  станок  поставляется  не  полностью

смонтированным.
5.2. Монтаж.
Общие указания

Перед проведением монтажно-наладочных

работ отключите станок от эл. сети!

Удалите  защитную  смазку  от  ржавчины  с

помощью мягких растворителей.

Установите  станок  на  плоскую  поверх-

ность.

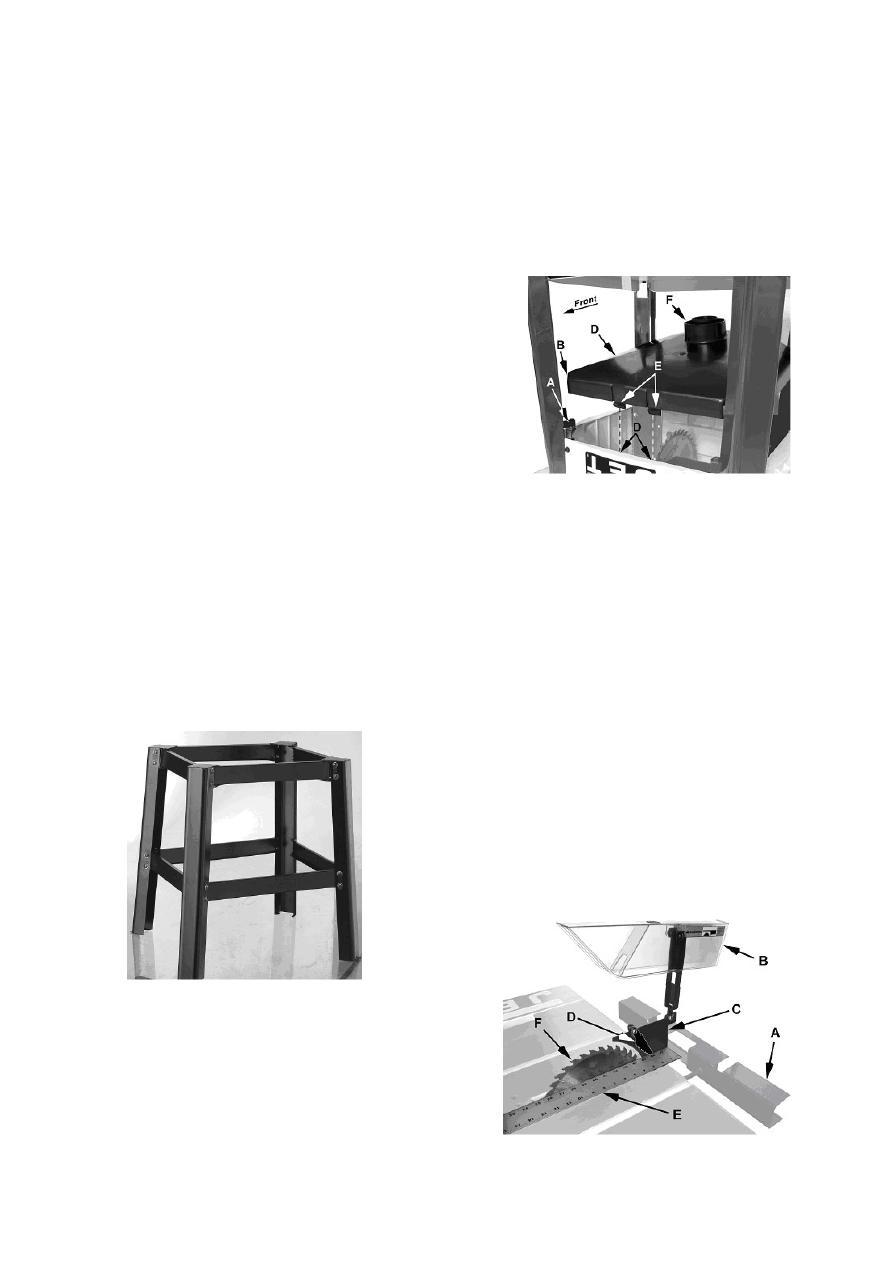

Монтаж открытой конструкции
Смотрите Рисунок 1.



Рисунок 1

Монтаж защитного кожуха от древесной

пыли и опилок
Смотрите Рисунок 3a.

Пока  станок  для  распила  все  еще  нахо-

дится  вверх  ногами,  поместите  защитный

кожух от опилок (A) между ножками в отвер-
стие (B) по направлению к задней части но-
жовочного полотна и установите его.

Надавите на переднюю часть, таким обра-

зом, чтобы обе передние лапки  (C) зацепи-

лись  за  кромку (D) основной  конструкции,
обеспечивая  крепление  в  этой  позиции.  От-

верстия  в  углах  кожуха (E) должны  примы-
кать к креплениям ножек (F).

Надавите  на  заднюю  часть  кожуха  до  тех

пор,  пока  не  произойдет  сцепление  задних

лапок  с  местом,  расположенным  напротив
кромки задней части основной конструкции.



Рисунок 3a

Выравнивание защитного приспособле-

ния пильного диска и расклинивающего
ножа
Согласно Рисункам 6 и 7:

Поднимите

защитное

приспособление

пильного диска (B) с поверхности стола.

Установите  линейку (E) справа  от  диска

(F), как показано на рисунке.

При  помощи 10 мм  ключа  открутите  два

шестигранных  крышечных  болта (H) скреп-

ляющие скобы расклинивающего ножа (G) и
отрегулируйте положение ножа (C) в нужную
сторону, пока он не окажется на одной пря-

мой с пильным диском (F).

Закрутите  шестигранные  крышечные  бол-

ты (H).

Убедитесь,  что  расклинивающий  нож (C)

выровнен  и  поднят  на 1/8"(3 мм)  относи-
тельно поверхности стола. Расстояние в 1/8"

позволяет наклонять защитное приспособле-
ние  пильного  диска  на  угол 45º без  сопри-
косновения с поверхностью стола.

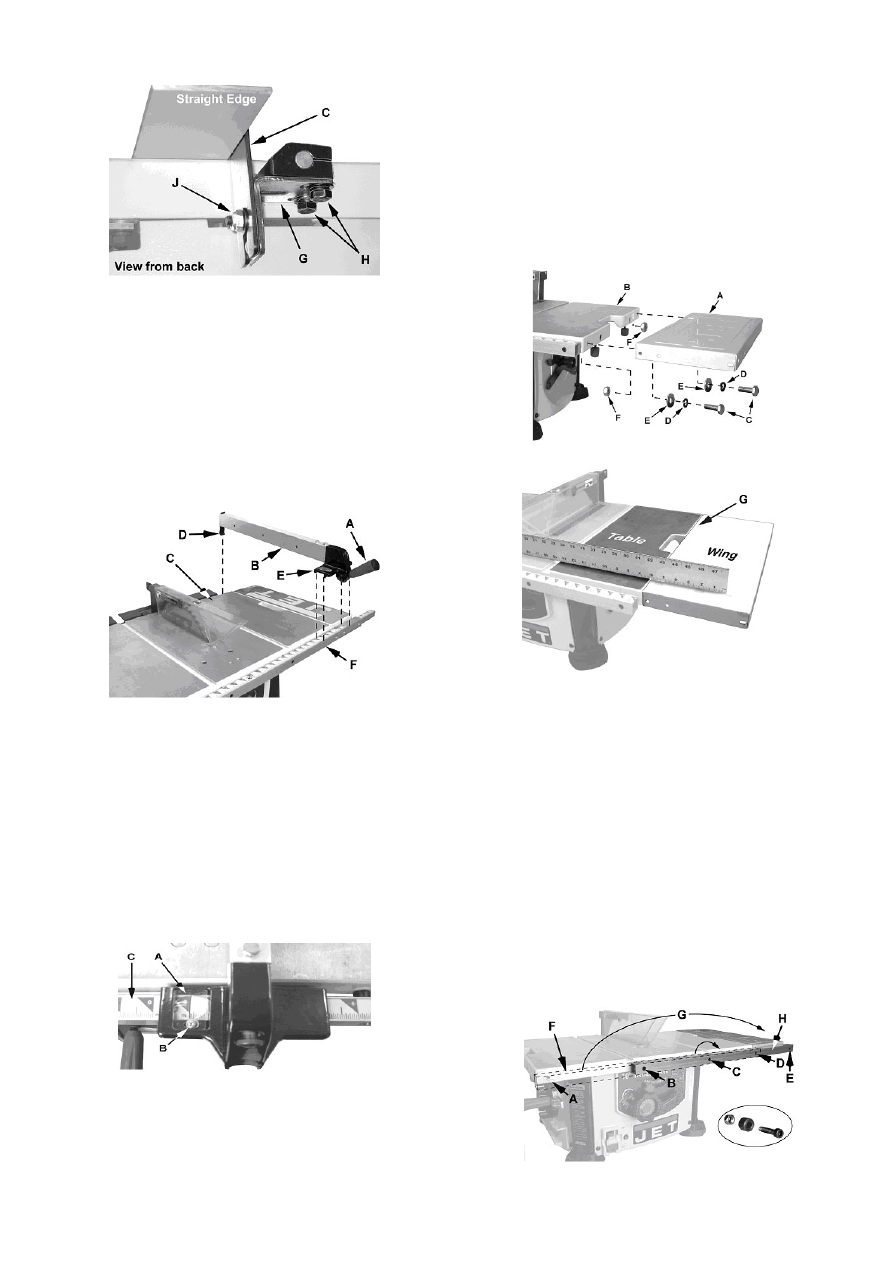

Рисунок 6



7



Рисунок 7

Монтаж параллельного упора
Согласно Рисунка 8:

Положение  параллельного  упора (B) над

поверхностью стола (C) как показано на ри-

сунке,  поддерживает  передний  конец  во
время крепления удерживающей скобы (D) к

обратной стороне, и последующее опускание
переднего конца (E) на борт (F).

Опустите рукоятку (A) для стыковки упора

с поверхностью стола.



Рисунок 8

Проверка шкалы параллельного упора

Переместите  параллельный  упор  рядом  с

пильным диском.

Плотно  прижав  упор  рядом  с  пильным

диском  закрепите  его  в  данном  положении,

опустив рукоятку.

Согласно Рисунка 9:
Тонкая  линия  на  индикаторе (A) должна

совместиться с отметкой « 0"» на планке (C).
В противном случае:

Ослабьте регулировочный винт (B).



Рисунок 9

Монтаж дополнительного стального сто-

ла
Рисунок 10

Дополнительный  стальной  стол  может

быть установлен на правой или левой сторо-

не  станка.  Для  установки  с  правой  стороны
следуйте следующим инструкциям:

Ž Установка

Согласно Рисункам 10 и 11:
Регулировка положения

Поместите  линейку  вдоль  стола  и  допол-

нительного  стола  с  переднего  края,  как  по-
казано на рисунке 11.



Рисунок 10



Рисунок 11

Переустановка передней планки

После  установки  дополнительного  сталь-

ного  стола  требуется  переустановить  перед-

нюю  планку  для  прикрепления  направляю-
щей  линейки  в  случае  расположения  ее  над

дополнительным столом.

Полностью извлеките болт, разделитель и

зажимную  гайку  из  двух  левых  и  дальних
правых крепежных отверстия (A), (B), и (D).

Примечание:  Не  извлекайте  крепежное

приспособление  из  третьего  крепежного  от-
верстия (C).

Поверните  переднюю  планку  по  часовой

стрелке (G) до того момента, пока левый ко-

нец не станет правым концом перед плоско-
стью дополнительного стола.



Рисунок 12



8

Выдвижной дополнительный стол

Ž Монтаж
Смотрите Рисунок 13

Перед  установкой  к  станку,  требуется  со-

брать два удлиняющих стержня (C).

Проденьте  стержни (D) через  крепежные

отверстия  на  дополнительном  столе (F) и
петлю (K).

Поместите шайбу (G) и шестигранную гай-

ку (H) на  винтовые  концы  удлиняющих
стержней (D) и прикрутите.

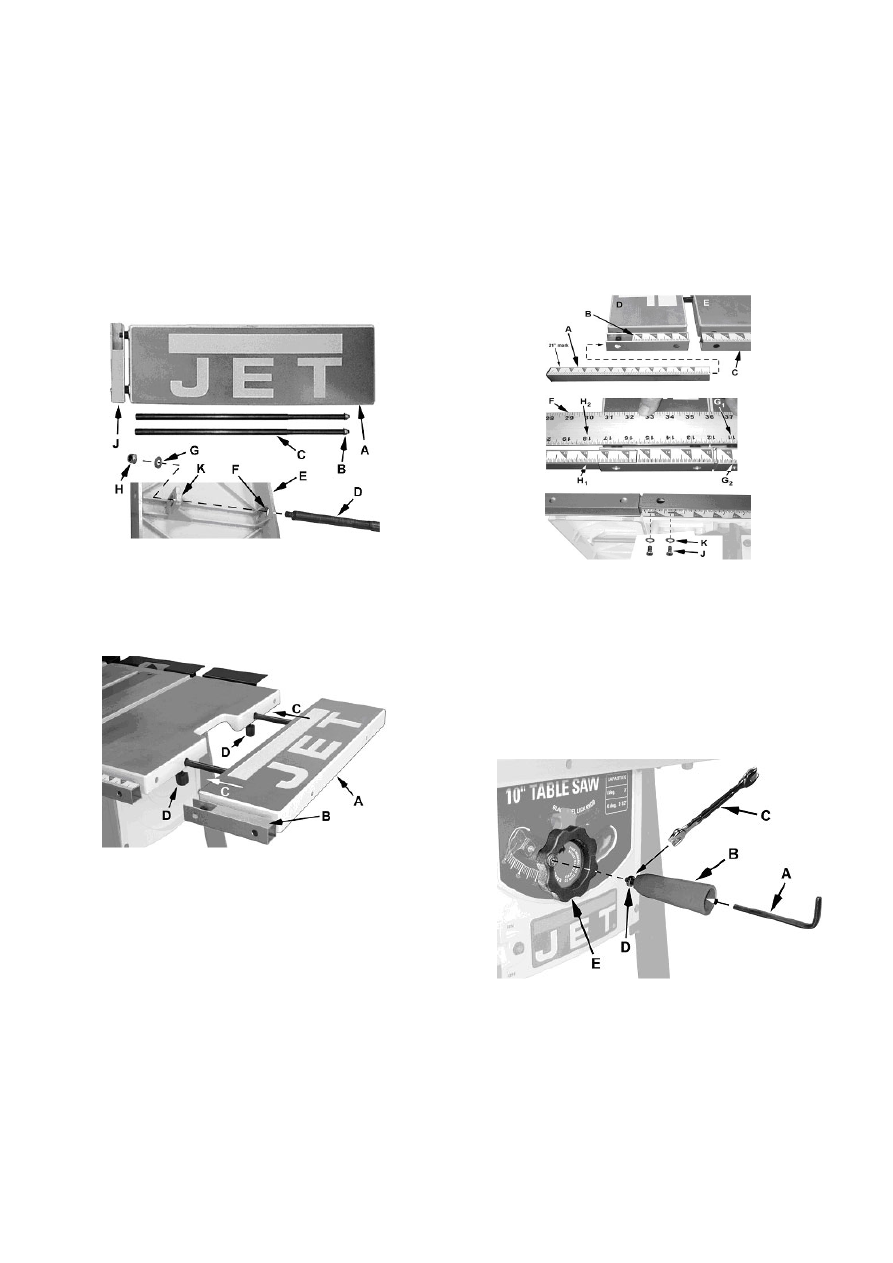

Рисунок13

Ž Установка

Смотрите Рисунок 14
Установите фиксирующие барашки (D) и

крепеж выдвижного дополнительного стола.



Рисунок 14

Расширение левой шкалы
Согласно Рисунка 15:

Левое дополнительное полотно планки (A)

размером 11"–21" вставьте  в  направляющий

брус дополнительного стола  (B), продвиньте
его по направляющим брусьям (С) до упора.

Отрегулируйте  положение  таким  образом,

чтобы два отверстия в удлиняющих стержнях

(A)  и  направляющая  стола (C) расположи-
лись по одной прямой.

Вставьте  два  винта  с  округлённой  голов-

кой M4x10 (J), гровера M4 (K) и  плоские
шайбы M4 (L) для  закрепления  положения

удлиняющих стержней.

Установите измерительную шкалу или ли-

нейку (F) через всю ширину дополнительно-

го стола и станка для распила.

Выровните отметку 11"(280 мм) на линей-

ке (G1) с  отметкой 11" на  направляющем
брусе (G2).

Отрегулируйте    удлинительный  брусок

(A)таким  образом,  чтобы    отметка 18"(457

мм) (H1) совпала  с  отметкой 18" на  линей-
ке (H2).

Закрутите два болта (K).



Рисунок 15

Рукоятка маховика
Согласно Рисунка 17:

Закрутите в маховик (E) почти до полного

упора.

Закрутите  шестигранную  гайку (C) таким

образом,  чтобы  рукоятка (B) была  установ-
лена  прочно,  но  во  время  работы  была  воз-

можность ее вращения.



Рисунок 17

Работы по наладке и регулировке

ВНИМАНИЕ! Во время работы поблизости

с пильным диском всегда отключайте станок

для  распила  от  источника  питания!  Невы-
полнение  данной  инструкции  может  привес-

ти к серьезным травмам.

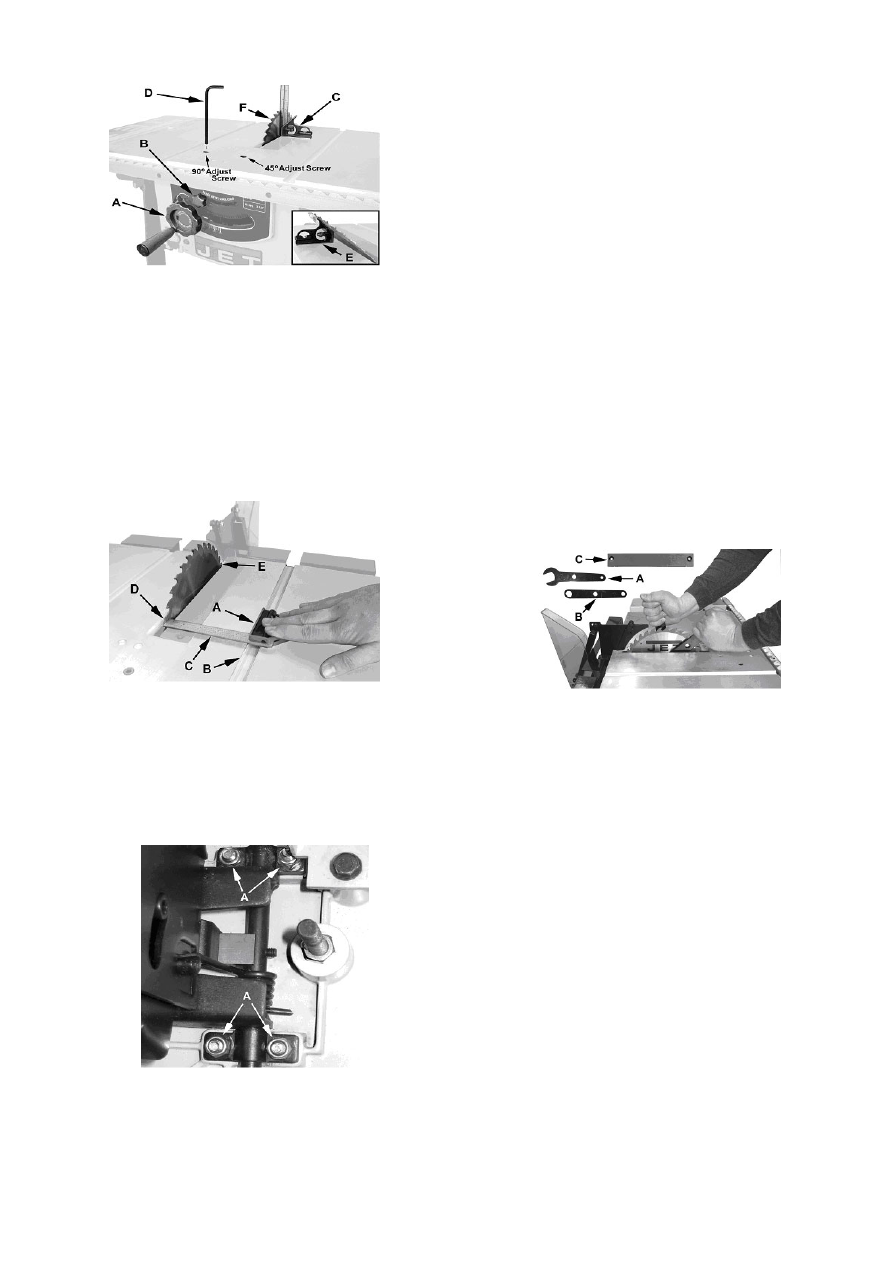

Упор-ограничитель под углом 90° и 45°

Согласно Рисунка 18:



9



Рисунок 18

Регулировка пильного диска парал-

лельно плоскости инструмента для рас-
пила под углом

Положение пильного диска, параллельное

области инструмента для распила под углом,

было отрегулировано заводом-изготовителем
и не требует дополнительной настройки.
Согласно Рисунка 20:

Двигайте  прямоугольник  до  самого  конца

пилы (E) для проверки параллельности.



Рисунок 20

Согласно Рисунка 21:

С нижней стороны станка открутите 3 (или

4) гайки (A), прикрепляющие мотор к основ-

ной конструкции.

Осторожно  продвиньте  пильный  диск,  та-

ким  образом,  чтобы  он  стал  параллельно
плоскости инструмента для распила углов.



Рисунок 21

Замена пильного диска
ВНИМАНИЕ!  При  установке  или  замене

пильного диска, всегда отключайте станок от
источника  питания!  Невыполнение  данной

инструкции  может  привести  к  серьезным
травмам.
Согласно Рисунка 22:

Полностью поднимите пильный диск и ус-

тановите под углом 90°.

Снимите  две  вставные  гайки  и  поднимите

вставной инструмент (C, Рис. 22) из гнезда в
станке.

Поместите  открытый  конец  осевого  гаеч-

ного  ключа (A, Рис. 22) на  плоские  части
внутреннего  борта  пильного  диска  для  пре-

дотвращения  вращения  пилы.  Поверните
гайку  на  оправке  против  часовой  стрелки

закрытым концом осевого гаечного ключа (B,
Рис. 22) и  извлеките  гайку  на  оси  и  внеш-

нюю шайбу.

Замените старый диск новым, убедившись

в  том,  что  зубья  направлены  вниз  к  перед-
ней части стола.

Произведите сборку внешней шайбы, гай-

ки  на  оси  и  прочно  закрутите  гайку  на  оси
против  часовой  стрелки,  неподвижно  удер-

живая  ось  при  помощи  открытого  конца  га-
ечного ключа.



Рисунок 22

Подключение к электрической сети

Данный  станок  имеет  мотор,  работающий

под напряжением 220 V.

Перед  подключением  к  электросети  убе-

дитесь в том, что переключатель находится в
выключенном положении.

Если  необходимо  использование  удлини-

тельного  провода,  выберите  такой  провод,

чтобы его класс соответствовал типу выпол-
няемой работы.
Органы управления работой станка

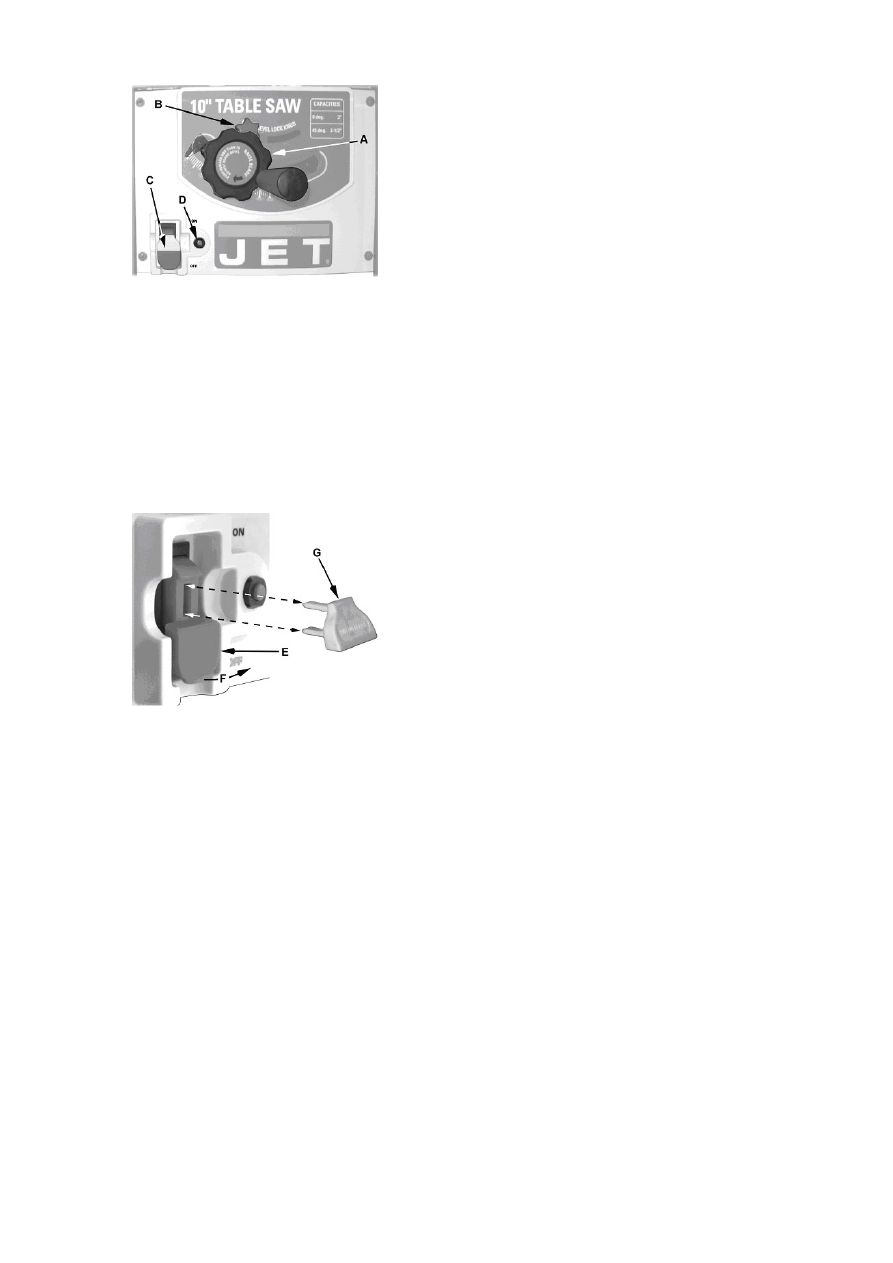

Выключатель – выключатель  расположен

на  передней  панели  основной  конструкции
станка (C, Рис. 24). Чтобы  включить  станок,
переключите  выключатель  в  верхнюю  пози-

цию (F, Рис. 25). Для выключения станка пе-
редвиньте выключатель в нижнюю позицию.

10



Рисунок 24

Замыкающий  ключ – когда  пильный  диск

не  используется,  переключатель  должен

быть  выключен.  Для  фиксирования  положе-
ния выключателя в отключенном положении,

выньте ключ защиты (G, Рис. 25).

Пильный  диск  станка  не  начнет  работу,

если  ключ  защиты  не  вставлен.  Хотя,  если
ключ  был  вынут  в  позиции  включения,  вы-
ключатель  может  быть  выключен.  Пильный

диск не начнет работу до тех пор, пока ключ
не будет вставлен в выключатель.



Рисунок 25

Защита  от  перегрузок – станок  оборудо-

ван  кнопкой  перегрузочного  реле (D, Рис.

24). Если мотор отключается или выходит из
строя  в  результате  перегрузки  или  низкого

напряжения,  поверните  переключатель (C,
Рис. 24) в позицию выключения и дайте воз-

можность мотору охладиться хотя бы в тече-
ние  пяти  минут.  После  охлаждения  мотора

нажмите  кнопку  повторного  пуска (D, Рис.
24)  для  возврата  перегрузочного  устройства
в исходное состояние.

Внимание!: Мотор начнет работу, если до

этого  переключатель  не  был  переведен  в

выключенное положение.
6. РАБОТА СТАНКА
ВНИМАНИЕ!  Перед  включением  пилы  убе-
дитесь, что на столе отсутствуют инструмен-

ты,  детали  оборудования  и  мусор.  Эти  объ-
екты  могут  вылетать  под  действием  вра-
щающегося пильного диска и вызывать серь-

езные травмы.



Пильные диски станка

Ознакомьтесь  с  расположением  и  с  вы-

полняемыми  операциями  всех  элементов
управления  и    настройками,  а  также  с  ис-

пользованием  таких  вспомогательных  инст-
рументов, как угловой измеритель и направ-

ляющая линейка.
Обратная отдача

В результате обратной отдачи может быть

нанесена серьезная травма. Обратная отдача
происходит при защемлении обрабатываемой

заготовки  между  ножовочным  полотном  и
направляющей линейкой или другим закреп-

ленным  объектом.  Это  защемление  может
вызвать  поднятие  заготовки  и  выброс  ее

прямо в оператора.

Ниже  приведены  обстоятельства,  которые

могут вызвать обратную отдачу:

Ö  Ограничение  продвижения  отрезанной

заготовки  при  поперечном  или  продольном

распиле.

Ö  Отпускание  обрабатываемой  заготовки

до  завершения  операции  распила  или  не

проталкивание заготовки после прохождения
ею пильного диска.

Ö  Неиспользование  расклинивающего  но-

жа при продольном распиле.

Ö  Использование  затупленного  пильного

диска.

Ö Не выполнена центровка направляющей

линейки  так,  чтобы  она  образовывала    угол
скорее  вперед,  чем  назад  от  передней  сто-
роны пильного диска к задней.

Ö  Приложение  усилия  подачи  при  про-

дольном распиле на конечную часть заготов-

ки  вместо  части  между  пильным  диском  и
направляющей планкой.
Ö  Продольная  деревянная  заготовка  крутит-

ся (неплоская) или отсутствует прямая кром-
ка или искривленная структура.
Для минимизации или предотвращения трав-
мы, вызванной обратной отдачей:

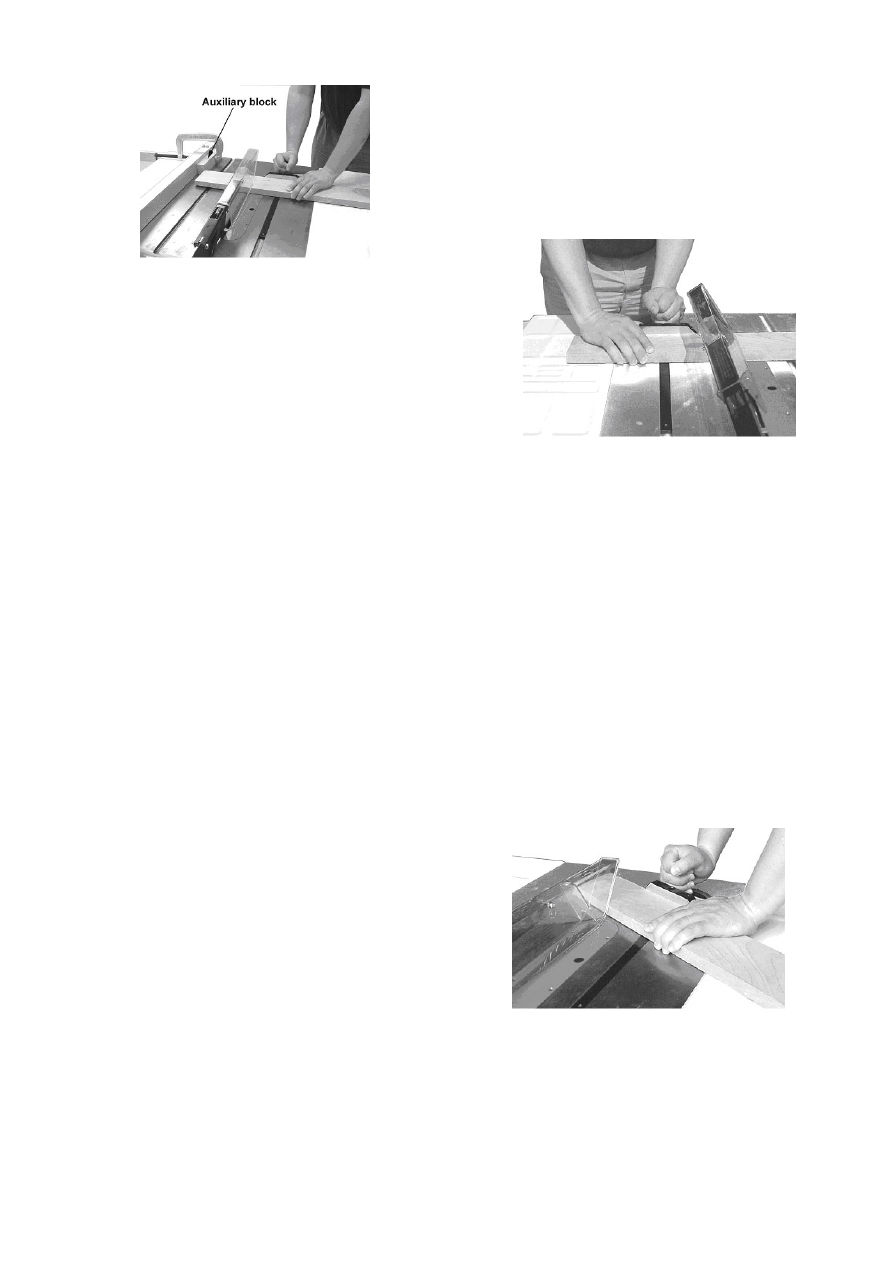

Ö  Избегайте  обстоятельств,  приведенных
выше.
Ö Надевайте защитную маску или предохра-

нительные очки.
Ö  Не  используйте  инструмент  для  распила
под углом и направляющую линейку во вре-

мя одной и той же операции, без применения
противостоящего  щита  (вспомогательного

блока),  позволяющего  оставлять  свободной
секцию впуска до тех пор, пока не будет на-
чат  следующий  распил. (Смотрите  Рисунок

33).
Ö  Предохранители,  задерживающие  обрат-

ную  отдачу  должны  периодически  прове-
ряться,  как  только    станок  переходит  в  ста-



11

дию эксплуатации (Рисунок 26). Перезаточи-
те  все  острые  концы,  если  предохранители

не останавливают обратное движение распи-
ливаемой заготовки.
Ö По возможности предохраняйте лицо и те-
ло  от  потенциальной  опасности  обратного

удара, в том числе, при запуске и остановке
станка.



Рисунок 26

Ö  Затупленные,  плохо  установленные,  не-
правильные или неправильно установленные

режущие инструменты с резиновым или кау-
чуковым  налипанием  могут  привести  к  не-
счастному  случаю.  Никогда  не  используйте

треснутые  пильные  диски.  Использование
острого,  хорошо  заточенного  и  правильно

отремонтированного  инструмента  поможет
избежать травм.
Ö  Правильно  держите  и  крепко  прижимайте
распиливаемую  заготовку  к  направляющей
планке.  Используйте  выталкивающий  щит

или направляющую линейку при продольном
распиле  узких  (размером 6" в  ширину  или

меньше)  или  толстых  деталей.  Прижимайте
выталкивающий  блок  или  угломерный  инст-

румент при обработке панелей или профиль-
ном строгании.
Ö  Для  повышения  безопасности  при  попе-
речном распиле неправильных по форме де-
ревянных заготовок (Рисунок 27) приложите

его  к  угловому  измерителю,  используя  от-
верстия измерителя.



Рисунок 27

Ö  Никогда  не  используйте  направляющую  в
качестве упора для установки длины при по-

перечном  распиле.  Не  придерживайте  и  не
прикасайтесь к свободному краю или секции

впуска  обрабатываемой  детали.  При  опера-
циях  полного  распила  свободный  край  не

должен прижиматься.

Ö  Всегда  держите  руки  за  линией  ножовоч-
ного  полотна  и  никогда  не  придерживайте

обрабатываемую  заготовку  до  самого  конца
распила.
Ö  Косой  распил  должен  всегда  выполняться
при наличии направляющей с правой сторо-
ны  пильного  диска  таким  образом,  чтобы

пильный  диск  отклонялось  от  поверхности
направляющей  и  минимизировало  возмож-

ность  заклинивания  заготовки  и  последую-
щей обратной отдачи.

Продольный распил
Ö  При  продольном  распиле  заготовка  пода-
ется  продольным  направлением  к  пильному

диску,  используя  направляющую  линейку  в
качестве параллели и располагая устройство

таким образом, чтобы убедиться в требуемой
ширине заготовки. (Рисунок 28).



Рисунок 28

ОСТОРОЖНО!  Перед  началом  продольного
распила  убедитесь  в  том,  упор  надежно  за-

креплен и правильно выровнен.

При  продольном  распиле  никогда  не  ис-

пользуйте инструмент для распила под углом

в комбинации с упором.

Никогда не распиливайте продольно заго-

товки короче диаметра пильного диска.

Никогда не кладите руку за пильный диск

при  его  вращении  для  прижимания  или  из-
влечения отпиленных кусков.

Всегда  используйте  защитное  приспособ-

ление пильного диска, расклинивающий нож
и  предохранители  обратной  отдачи.  Убеди-

тесь, что нож установлен на одной прямой с
основным  пильным  диском.  Когда  деревян-

ная заготовка распиливается продольно, ме-
сто  пропила  может  закрываться  и  заготовка

зажимает  пильный  диск,  вследствие  чего
возможно появление обратной отдачи.

Замечание:  Предупредительные  наклейки
прикрепляются на защитное приспособление
и  расклинивающий  нож,  предостерегая  от

опасности, связанной с  отклонением  от  пря-
мой линии.

12



Рисунок 29

Параллельный  упор (A, Рис. 29) должен

быть установлен по ширине распила (C, Рис.

29),  используя  шкалу  передней  планки  или
измерив  расстояние  между  пильным  диском

(B)  и  упором (A). Располагайтесь  за  линией
пильного  диска  во  избежание  отброса  опи-
лок  или  щепок  от  вращающейся  пилы,  или

опасности обратной отдачи.

Если  обрабатываемая  деталь  не  имеет

прямой кромки, прибейте гвозди в место не-
правильной формы детали для предотвраще-

ния  отклонения  её  от  направляющей.  Для
правильного  распила  заготовка  должна

плотно  прилегать  к  столу.  В  случае  непра-
вильной формы, переверните криволинейной
поверхностью вниз.

При  продольном  распиле  придерживайте

доску  вплотную  к  упору  или  другой  плотно

фиксированной  детали  для  проталкивания
доски к пильному диску между пильным дис-

ком и упором. Если распиливаемая заготовка
уже,  чем 6 мм,  используйте    толкатель  или

направляющий  стержень  для  продвижения
ее между расклинивающим ножом и пильным
диском. (Рисунок 30). Никогда не продвигай-

те  заготовку  таким  образом,  чтобы  рука,
толкающая  обрабатываемую  деталь,  лежала

на одной линии с пильным диском. Двигайте
руку,  прижимая  заготовку  на  безопасном

расстоянии  от  пильного  диска  как  бы  ни
близко  было  завершение  распила.  Всегда

старайтесь  провести  деталь  вдоль  пильного
диска  до  самого  конца  для  предотвращения
возможности обратной отдачи.



Рисунок 30

При  продольном  распиле  длинных  досок,

используйте такое поддерживающее приспо-

собление  на  передней  части  стола,  как  вра-

щающиеся  цилиндры,  и  опору  или  "хвосто-
вик", расположенный в задней части станка,

как показано на Рисунке 31.

Высота пильного диска должна быть около

1/8"(3  мм)  над  верхней  частью  распиливае-
мой  заготовки.  Положение  пильного  диска

над этой точкой может быть опасно.



Рисунок 31

Поперечный распил

Поперечный распил – это распил, при ко-

тором  обрабатываемая  деталь (A, Рис. 32)

подается  поперек  пильного  диска  при  помо-
щи  инструмента  для  распила  под  углом (B,
Рис. 32) для  поддержки  и  правильного  рас-

положения детали.

Для  улучшения  эффективности  инстру-

мента для распила под углом в операции по-
перечного распила, закрепите вспомогатель-

ную  деревянную  заготовку (C, Рис. 32) с
приклеенной  полосой  шлифовальной  бумаги

(D, Рис. 32) к угловому измерителю.



Рисунок 32

Никогда  не  выполняйте  поперечный  рас-

пил  от  руки  и  не  используйте  упор  в  конце
остановки  распила,  чтобы  вспомогательный

блок  не  был  зажат  с  передней  стороны  об-
ласти  пильного  диска,  таким  образом,  что
отрезанная  заготовка  освобождалась  бы  из

блока  до  начала  процесса  распила  (Рисунок
33).



13



Рисунок 33

Упор для установки длины не должен быть

использован для свободного конца заготовки
в области распила.

Не распиливайте поперечно заготовки ко-

роче 6 см.  Перед  началом  распила  убеди-
тесь,  что  угловой  измеритель  надежно  за-

фиксирован  в  требуемом  угле.  Крепко  при-
держивайте  заготовку  вплотную  к  столу  и

против  инструмента  для  распила  под  углом.
Всегда  используйте  защитное  приспособле-

ние  пильного  диска  и  расклинивающего  но-
жа,  предварительно  убедившись,  что  он  вы-
ровнен по прямой с основной пилой.

Для  поперечного  распила  под  углом 90

градусов  большинство  операторов  станка

предпочитают  использовать  левую  область
инструмента  для  распила  под  углом.  В  этой

позиции  удерживайте  обрабатываемую  де-
таль левой рукой вплотную к инструменту, а

правой рукой продвигайте заготовку вперед.
При использовании правой области углового
инструмента выполняйте поперечный распил

таким образом, чтобы наклон пильного диска
был  направлен  противоположно  плоскости

углового  инструмента  положение  рук – про-
тивоположно.

При  использовании  инструмента  для  рас-

пила  под  углом  необходимо  плотно  удержи-

вать  заготовку  и  продвигать  ее  плавно  и
медленно.  Если  заготовка  удерживается  не
плотно, она может колебаться, что приводит

к  зажиму  ее  в  пильном  диске  и  затуплению
зубьев пилы.

Приготовьте  дополнительную  опору  для

выступающей  за  пределы  стола  заготовки,

чтобы она не свисла и не перекосилась с по-
верхности стола.

Высота пильного диска должна быть около

1/8"(3  мм)  над  верхней  частью  распиливае-
мой  заготовки.  Положение  пильного  диска

над этой точкой может быть опасно.

Операции  косого  распила  и  распила  под

углом 45º

Косой распил – это особый тип распилов-

ки, при котором угол наклона пильного дис-
ка  составляет  менее 90 градусов  с  рабочей

поверхностью  стола  (Рисунок 34). Пиление
выполняется  таким  же  образом,  как  и  про-
дольный и поперечный распил, однако инст-

румент  для  распила  под  углом  должен  ис-

пользоваться с правой стороны от поверхно-
сти  пильного  диска  для  обеспечения  допол-

нительной  безопасности  для  избежания  за-
жима  заготовки  между  пильным    диском  и

рабочей  поверхностью  стола.  При  распиле  с
помощью  углового  измерителя  распиливае-

мую  деталь  необходимо  крепко  держать,  не
допуская ее сползания.



Рисунок 34

Поперечный распил – поперечный распил,

выполняемый под углом к кромке заготовки,

называется  спилом  под  углом 45 градусов.
(Рисунок 35). Установите  инструмент  для

распила  под  углом  под  требуемым  углом.
Зафиксируйте  положение  углового  инстру-

мента  и  выполните  распил,  схожий  с  обыч-
ным  поперечным  распилом,  за  исключением
того,  что  заготовку  необходимо  удерживать

особо  сильно  для  предотвращения  ее  спол-
зания.

Указание:  При  выполнении  сложных  ко-

сых  распилов  (с  наклоном  поверхности

пильного диска) используйте инструмент для
распила  под  углом  в  правой  области  для

обеспечения большей безопасности.

Высота пильного диска должна быть около

1/8"(3  мм)  над  верхней  частью  распиливае-

мой  заготовки.  Положение  пильного  диска
над этой точкой может быть опасно.



Рисунок 35

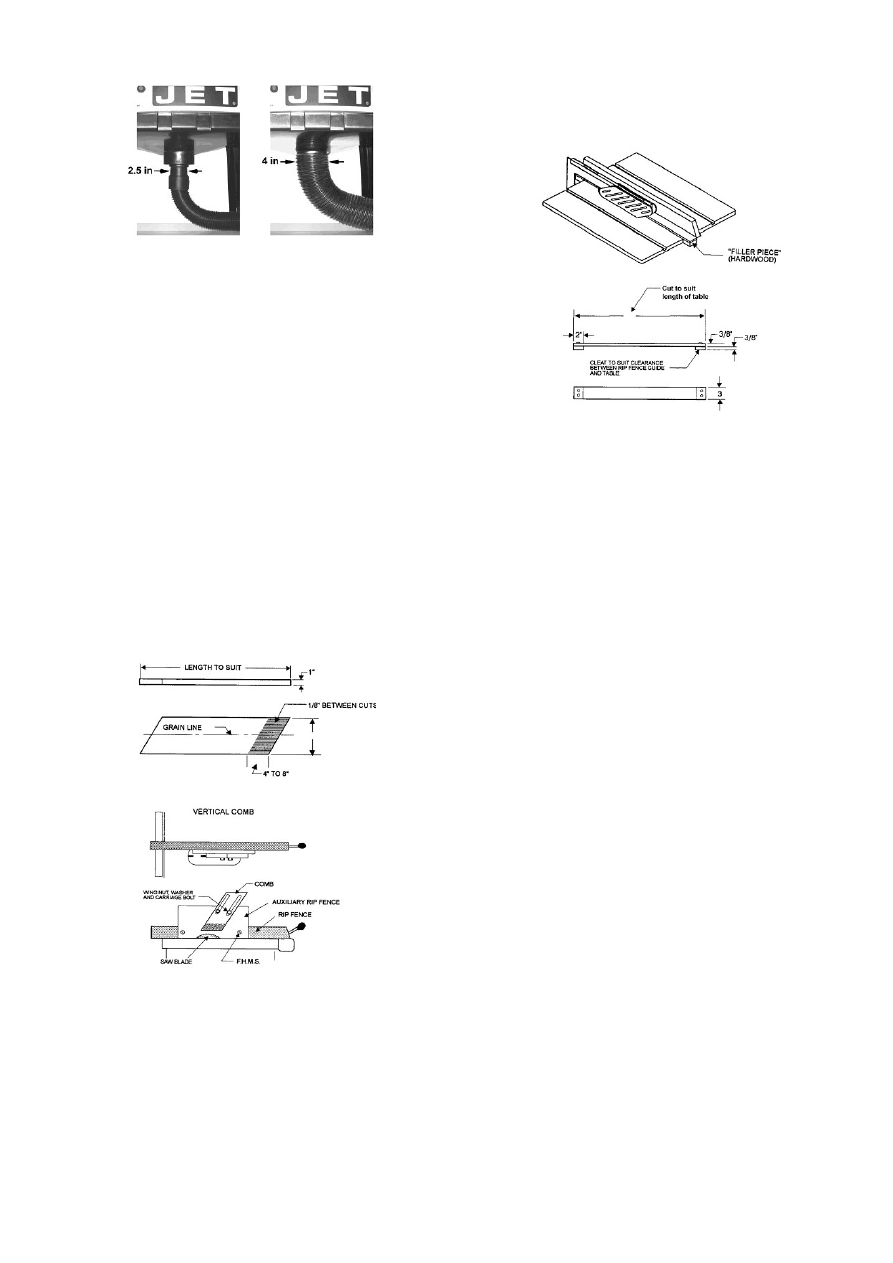

Пылесборник

Если  Ваш  станок  оснащен  защитным  ко-

жухом  для  сбора  опилок,  во  время  работы

должен  использоваться  пылесборник  или
вытяжную  установку.  Входное  отверстие  ко-

жуха  для  сбора  пыли  может  быть  снабжено
2.5-дюймовыми  или 4-дюймовыми  шлангами

(Рисунок 36a).

14



Рисунок 36a

Система Безопасности
Клиновая доска

Клиновая доска (Рисунок 37) должна быть

выполнена  из  твердой  прямослойной  древе-

сины  приблизительно  толщиной 1"(25 мм)  и
шириной 4" to 8"(100-200 мм) в зависимости

от  размеров  станка.  Длина  регулируется  в
соответствии  с  предполагаемым  использова-
нием.  Клиновые  доски  могут  быть  прикреп-

лены  к  поверхности  стола  или  направляю-
щей  планке  с  использованием  зажимных

скоб.  Если  применяется  данный  метод  скре-
пления,  предусмотрите  в  клиновой  доске

гнезда  для настройки. На иллюстрации изо-
бражен  метод  прикрепления  и  использова-

ния  клиновой  доски  в  виде  вертикального
гребня.  Горизонтальное  положение,  в  прин-
ципе,  такое  же  за  исключением  того,  что

прикрепление осуществляется к верхней ра-
бочей поверхности стола.)



Рисунок 37

Направляющий стержень

Направляющий  стержень  поставляется  в

комплекте  со  станком.  Его  использование

необходимо  в  качестве  дополнительного
уровня безопасности оператора.
Прокладка

Прокладка  (Рисунок 38) необходима  для

продольного распила узких деталей. Она по-
зволяет оставлять защитное приспособление
ножовочного полотна на поверхности станка.

Она  также  предоставляет  пространство  для
безопасного  использования  направляющего

стержня.



Рисунок 38 – Прокладка

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания

Перед  проведением  работ  по  техническо-

му  обслуживанию,  чистке  и  ремонту  отклю-
чите станок от эл. сети!

Подключение  и  ремонт  электрического

оборудования разрешается проводить только

квалифицированным электрикам.

Ежедневно  проверяйте  техническое  со-

стояние вытяжной установки.

Избегайте  скопления  опилок  и  обрезков

заготовок  в  корпусе  станка.  Вентиляция  мо-
тора не должна быть забита опилками.

Очищайте  станок  регулярно  через  равно-

мерные промежутки времени.

Учитывайте,  что  строгальные  ножи,  обре-

зиненные валы привода движения заготовки,
плоские,  поликлиновые,  клиновые  и  другие

ремни, а также цепи, используемые в конст-
рукции  станка,  относятся  к  деталям  быстро-

изнашивающимся  (расходные  материалы)  и
требуют периодической замены. Гарантия на
такие  детали  не  распространяется.  Защит-

ные кожуха, отдельные детали из пластика и
алюминия,  используемые  в  конструкции

станка,

выполняют

предохранительные

функции.  Замене  по  гарантии  такие  детали

не подлежат.

Обращайтесь  в  сервисную  службу  по  об-

служиванию  клиентов  или  подходящий  спе-
циализированный  магазин,  если  на  цирку-
лярной  дисковой  пиле,  включая  защитные

приспособления  и  пильные  диски,  появятся
повреждения или отклонения от нормальной

работы.
Коллекторные щётки

Контролируйте  состояние  щеток  после 40

часов  работы.  При  длине  щетки  менее 3 мм

ее  необходимо  заменять.  Угольные  щетки
относятся  к  быстро  изнашивающимся  дета-



15

лям и на них не распространяются гарантий-
ные  обязательства  компании JET. Артикул

заказа 708315-2E.
Пильные диски

Уход  за  пильными  дисками  должен  быть

поручен только обученному персоналу.

Применяйте  только  заточенные  пильные

диски.

Немедленно  производите  замену  повреж-

денных пильных дисков.

Очистка

Очищайте Станок для распила согласно рас-

писанию ниже.
Указание:  В  нижеследующем  расписании  по
техническому  обслуживанию  предполагается,
что пильный диск используется ежедневно
Ежедневно:

Очищайте пильный диск от смолы.

Еженедельно:

Очищайте сжатым газом корпус мотора.
Протирайте  поверхность  стола,  щели  и  на-

правляющие  брусья  сухой  силиконовой  смаз-
кой.

Смазка

Смазывайте  области,  перечисленные  ниже

каждые 12 месяцев.

Смазывайте  механизмы  углового  наклона

ножовочного полотна 6-ю или 7-ю каплями не-
вязкого машинного масла.

Смазывайте механизмы вертикального подъ-

ема 6-ю или 7-ю каплями невязкого машинного
масла.

После смазывания проверьте все настройки.

8. ПРОЧЕЕ

Всегда  будьте  осведомлены  о  состоянии

станка. Ежедневно проверяйте состояние пере-
численных  ниже  объектов  и  в  случае  необхо-
димости проведите ремонт или замените:

Крепежные болты
Сетевой выключатель
Ножовочное полотно
Защитное приспособление ножовочного по-

лотна.



9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность

Возможная причина

Устранение неисправности

Мотор не

включается

Низкое напряжение.

Проверьте сеть электропитания на наличие

нужного напряжения.

В моторе не замкнута цепь

или слабое соединение.

Проверьте все соединения выводов мотора

на наличие неплотно прикрепленных или
разомкнутых соединений.

Мотор не

включается:
перегорел
предохранитель

или выключатель.

Короткое замыкание в
сетевом шнуре или сетевом

штекере.

Проверьте провод или сетевой штекер на
наличие повреждения изоляции и замкну-

тых проводов.

Короткое замыкание в моторе
или короткое замыкание в

моторе или слабое соедине-
ние.

Проверьте все соединения мотора на
наличие оборванных или короткозамкнутых

узлов или стертой изоляции.

Неисправные предохранители

выключателя в линии сети
электропитания.

Установите исправные предохранители или

выключатели.

Мотор
перегревается.

Мотор перегружен.

Уменьшите нагрузку на мотор.

Ограничена циркуляция воз-
духа в моторе.

Очистите мотор в елях обеспечения нор-
мальной циркуляции воздуха.

Мотор глохнет
вследствие

перегорания
предохранителей

или разъединения
контура цепи.

Короткое замыкание в моторе
или слабые соединения.

Проверьте соединения мотора на наличие
разрывов или короткозамкнутых узлов или

стертой изоляции.

Низкое напряжение.

Скорректируйте нужные параметры
напряжения.

Неисправные предохранители
выключателя в линии сети

электропитания.

Установите исправные предохранители или
выключатели.

Мотор перегружен.

Уменьшите нагрузку на мотор.

Станок тормозит во
время работы.

Прикладывание слишком
большого давления на

обрабатываемую деталь.

Подававайте заготовку медленнее.

16

Неисправность

Возможная причина

Устранение неисправности

Громкий

повторяющийся
шум, идущий от
станка.

Отсутствует или слабо при-
креплен установочный винт
или ключи.

Проверьте ключи и установочные винты. В
случае необходимости замените или закру-
тите.

Поврежден V-образный
ремень.

Замените V-образный ремень.

Пильный диск не
параллельно облас-
ти механизма рас-

пила под углом или
параллельному

упору

Пильный диск искривлен.

Замените пильный диск.

Рабочая поверхность стола не
параллельна плоскости пиль-
ного диска.

Отрегулируйте поверхность стола парал-
лельно поверхности пильного диска.

Параллельный упор не па-
раллелен плоскости пильного

диска.

Отрегулируйте параллельный упор парал-
лельно пильному диску.

Пильный диск не
поворачивается на

угол 90 градусов.

Не отрегулирован упорный

болт на 90 градусов.

Настройте 90-градусный упорный болт.

Стол не выровнен.

Выровняйте стол.

Положение пильного диска не
верно.

Отрегулируйте положение пильного диска.

10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
Пильные диски с различным количеством зубьев Вы найдете в прайс-листе Jet.
