Токарный станок по дереву JWL-1442. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

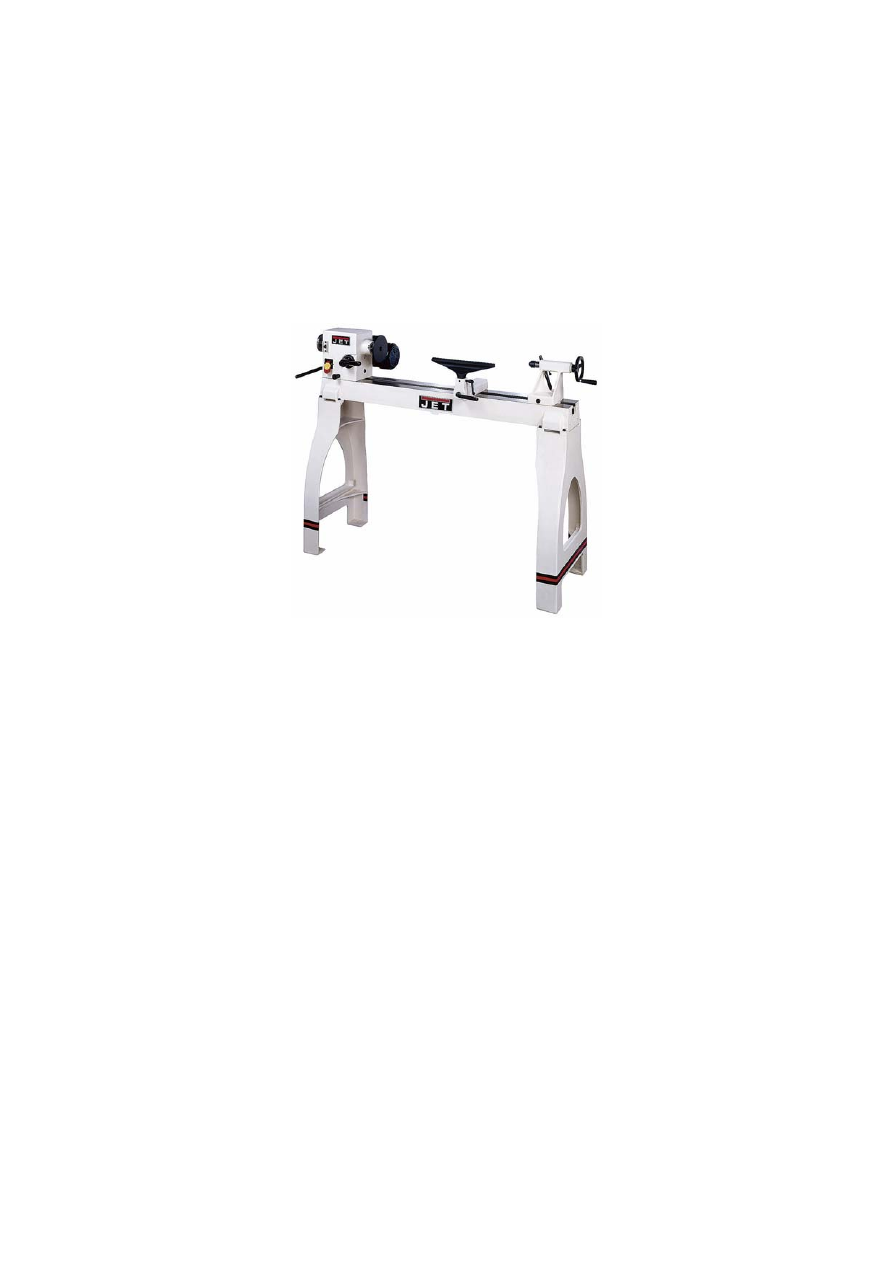

ТОКАРНЫЙ СТАНОК ПО ДЕРЕВУ JWL-1442

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

(Изготовлено на Тайване)









1. ОБЩИЕ УКАЗАНИЯ

Этот токарный станок предназначен исключительно для токарной обработки изделий из древесины.

Обработка  других  материалов  является  недопустимой  или  может  производиться  только  после  кон-

сультации с представителями компании.

Наряду  с  указаниями  по  технике  безопасности,  содержащимися  в  инструкции  по  эксплуатации,  и

особыми предписаниями Вашей страны необходимо принимать во внимание общепринятые технические

правила работы на деревообрабатывающих станках.

Каждое отклонение от этих правил при использовании рассматривается как неправильное примене-

ние и продавец не несет ответственность за повреждения, произошедшие в результате этого.

В станке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.

Использовать станок только в технически исправном состоянии. Станок разрешается эксплуатировать

лицам,  которые  ознакомлены  с  его  работой,  техническим обслуживанием  и  предупреждены  о  возмож-

ных опасностях.

Соединительный  кабель  (или  удлинитель)  от  автомата  защиты  и  от  источника  электропитания  до

станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением каждой жилы не

менее 1,5 мм

2

).

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно сообщи-

те об этом Вашему продавцу.

Не запускайте станок в работу!



Токарный станок по дереву JWL-1442



2

2. КОМПЛЕКТ ПОСТАВКИ
1.

Стойки станка из серого чугуна

2.

Стальная опора для ручного инструмента

длиной 300 мм

3.

Консоль для стальной опоры для ручного

инструмента

4.

Вращающийся центр

5.

План шайба диаметром 150 мм

6.

Адаптер шпинделя М33х3,5

7.

Торцевой поводок и выталкивающий штифт

8.

Инструмент для обслуживания

9.

Монтажные принадлежности

10.  Инструкция по эксплуатации

11.  Список деталей
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сетевое питание ......... 230в ~1/N/PE  50гц

Выходная мощность .. 0,75  квт ( 1,0 л.с) S1

S1=непрерывный режим работы с постоянной

нагрузкой

Рабочий ток ....................................... 5 A

Соединительный провод ............. 3x1,5мм²

Устройство защиты потребителя .......... 10A



Диаметр вращения над станиной .... 355  мм

Межцентровое расстояние ............ 1065мм

Количество фиксируемых позиций

чисел оборотов .....................................  8

Диапазон чисел оборотов 370-2500 об/мин

Передний конец шпинделя ......... 1” х 8TPI

Конус шпинделя .............................. MK 2

Расстояние между веретёнами ....... 36х10º

Поворот передней бабки



........................

45º, 90º, 135º, 180º

Конус задней бабки ......................... MK 2

Отверстие задней бабки .................... 9мм

Ход пиноли задней бабки ............... 100мм

Рабочая высота центров .............. 1100  мм

Размеры станка

(ДxШxВ) ...................... 1840X630X1400мм

Масса станка ................................. 165  кг



*Примечание: Спецификация данной инструкции является общей информацией. Данные технические

характеристики были актуальны на момент издания руководства по эксплуатации. Компания WMH Tool

Group оставляет за собой право на изменение конструкции и комплектации оборудования без уведом-

ления потребителя.

Настройка,  регулировка,  наладка  и  техническое  обслуживание  оборудования  осуществляются

покупателем.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника  безопасности  включает  в  себя  также  соблюдение  инструкции  по  эксплуатации  и  техниче-

скому обслуживанию, предоставленные изготовителем

Всегда храните инструкцию, предохраняя ее от грязи и влажности, передавайте дальнейшим пользо-

вателям.

Ежедневно  перед  включением  станка  проверяйте  функционирование    необходимых  защитных  уст-

ройств.

Установленные  дефекты    станка  или  защитных  устройств  необходимо  незамедлительно  устранить  с

помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.

Содержите рабочее место свободным от мешающих заготовок и прочих предметов.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.

Следите за тем, чтобы электрическая проводка не мешала рабочему процессу и чтобы об нее нельзя

было споткнуться. Обеспечьте хорошее освещение.

Устанавливайте станок таким образом, чтобы оставалось достаточно места для обслуживания станка

и для расположения заготовок.

Не используйте станок поблизости от горючих жидкостей и газов.

Используйте все возможности сообщения о пожаре и по борьбе с огнем, например с помощью распо-

ложенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя

Постоянно обращайте внимание на то, чтобы не образовывалось слишком много пыли – всегда при-

меняйте  подходящую  вытяжную  установку.  Древесная  пыль  является  взрывоопасной  и  может  быть

вредной для здоровья.

Применяйте необходимые согласно предписаниям средства личной защиты.

Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные часы.

Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.

Для работы не надевайте перчаток.

Не допускайте к станку посторонних, особенно детей.

Не оставляйте без присмотра работающий станок. Перед уходом с рабочего места отключите станок.

Перед обработкой удалите из заготовок гвозди и другие инородные предметы.

3

Необходимо обращать внимание на то, чтобы токарный инструмент при работе надежно удерживался

двумя руками и безопасно перемещался.

Работать только с качественно и правильно заточенным инструментом.

Обрабатывайте заготовку, которая надежно закреплена. Перед включением всегда проверяйте зажим

заготовки.

На заготовках перед зажимом высверливаются с обеих сторон центрирующие отверстия, для их кре-

пления между центрами.

Большие и кривые заготовки обрабатывайте только при малых оборотах.

При шлифовальных работах уберите стальной упор для ручного инструмента.

Не разрешается обрабатывать заготовки с трещинами.

Перед включением станка уберите с него зажимные ключи или зажимные штифты.

Всегда закрывайте защитную крышку приводного ремня.

Необходимо соблюдать указания по минимальным и максимальным размерам заготовок.

После каждого закрепления проворачивайте заготовку рукой и проверяйте надежность ее закрепле-

ния и свободное вращение.

Включайте станок при самой низкой ступени числа оборотов.

Никогда не засовывайте руки в работающий станок.

Удаляйте стружку и части заготовок только при неработающем станке.

Никогда не тормозите вращающуюся заготовку руками.

Задействуйте блокировку шпинделя только при полностью остановленном станке.

Никогда не производите измерений на вращающейся детали.

Не становитесь на станок.

Работы  с  электрическим  оборудованием  станка  разрешается  проводить  только  квалифицированным

электрикам.

Работы по переоснащению, регулировке и очистке станка производить только при полной остановке

станка и при отключённом от эл. сети.
4.1. ВНИМАНИЕ опасности

Даже при правильном использовании станка возникают приведенные ниже опасности.

Опасность получения травмы от свободно вращающейся заготовки.

Неоднородные  или  ненагруженные  заготовки  могут  вырваться  или  разорваться  под  воздействием

центробежной силы.

Обрабатывайте только качественные деревянные заготовки без дефектов.

Несбалансированные заготовки повышают опасность получения травмы.

Опасность получения травмы из-за ненадлежащего перемещения инструмента, при неправильно вы-

ставленном упоре для инструмента и плохо заточеном или дефектном токарном инструменте.

Опасность  обратного  удара. Инструмент  захватывается вращающейся  заготовкой  и отбрасывается в

сторону работающего.

Опасность от разлетающейся заготовки и частей заготовки.

Опасность поражения электрическим током при неправильной прокладке провода.

4.2 Уровень звука
Уровень звукового давления ( согласно стандарту EN 11202):

Холостой ход 72,5

dB(A)

Обработка 78,4

dB(A)

Приведенные значения относятся к уровню издаваемого шума и не являются необходимым уровнем для

безопасной работы.

Они  должны  дать  возможность  пользователю  станка  лучше  оценить  подверженость  опасности  и  воз-

можные риски.


5.

ТРАНСПОРТИРОВКА

И

ПУСК

В

ЭКСПЛУАТАЦИЮ
5.1. Транспортировка и установка

Установка  станка  должна  производиться  в  за-

крытых помещениях,  при этом являются вполне

достаточными  условия  обычной  столярной  мас-

терской.

Поверхность, на которой устанавливается ста-

нок, должна быть достаточно ровной и способной

выдерживать  нагрузки.  При  необходимости  ста-

нок может быть закреплен к полу.

По  причинам  компактности  при  транспорти-

ровке станок поставляется не полностью собран-

ным.
5.2 Монтаж

Утилизируйте,  пожалуйста,  упаковку  в  соот-

ветствии  с  требованиями  охраны  окружающей

среды.

4

Удаляйте защитную смазку от ржавчины с по-

мощью мягких растворителей.

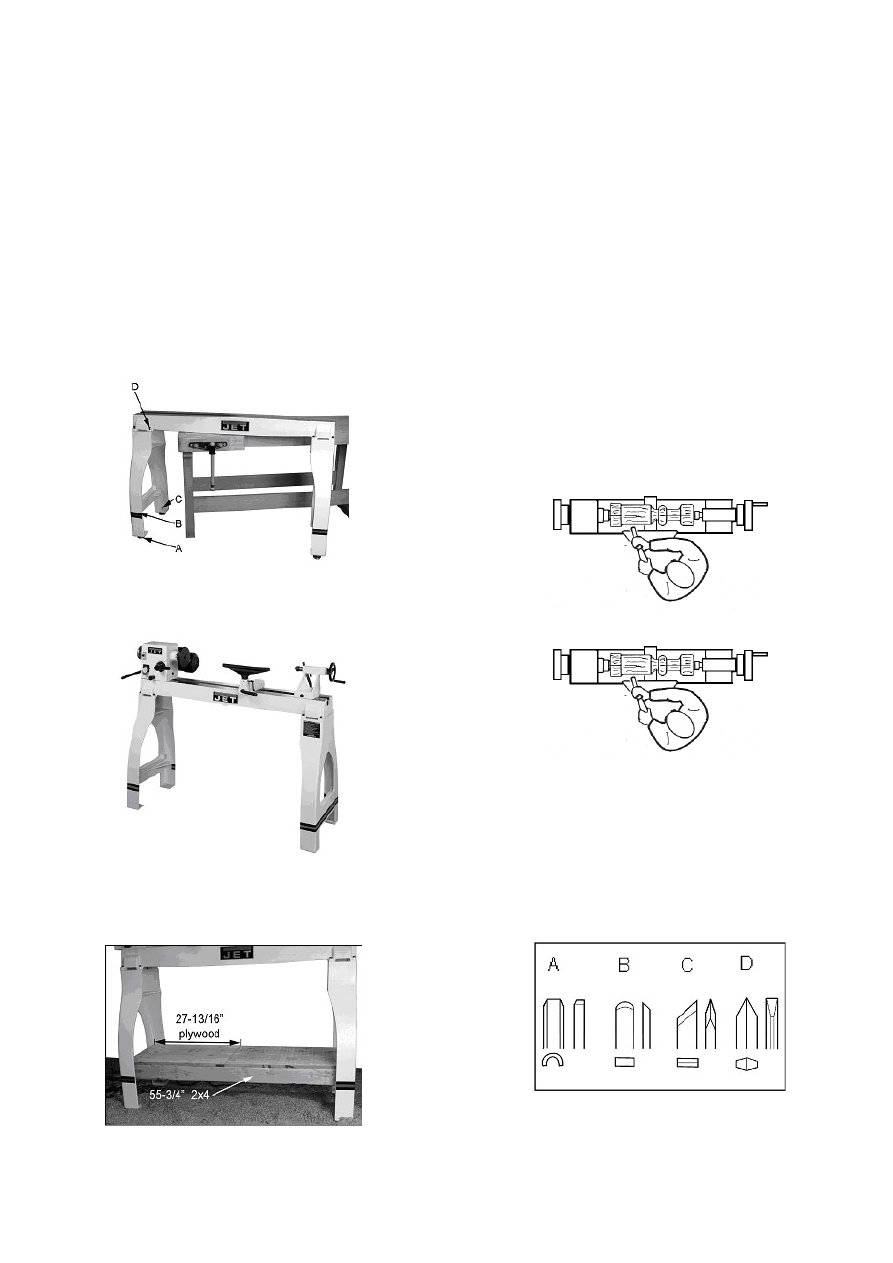

Монтаж чугунных опор:

Снимите  переднюю  бабку,  заднюю  бабку  и

стальную опору для ручного инструмента.

ВНИМАНИЕ!  Станина  станка  очень  тяжелая!

Будьте  осторожны  и  просите  помощи  при  уста-

новке ее на станок (рис.1)

Закрепите чугунные опоры (В), используя для

этого 8 винтов с внутренним шестигранником и 8

гроверных шайб (D).

Вкрутите  регулируемые  вставки  (А)  в  чугун-

ные  опоры.  Следите  за  равномерным  касанием

пола и законтрите их гайками (С).



Рис.1

Теперь  можно  обратно  установить  переднюю

бабку, заднюю бабку  и стальную опору для руч-

ного инструмента.



Рис.2

Полка:

При  Вашем  желанию  Вы  можете  установить

полку между  опорными стойками станка (смотри

рис.3).



Рис.3.


5.3 Подключение к электрической сети

Подсоединение  к  сети  со  стороны  клиента,  а

также применяемые удлинители должны соответ-

ствовать техническим характеристикам.

Напряжение сети и частота должны соответст-

вовать  рабочим  параметрам,  указанным  на  фир-

менной табличке.

Установленное  потребителем  защитное  уст-

ройство должно быть рассчитано на 10 А.

Станок  включается  посредством  нажатия  зе-

леного  выключателя:  С  помощью  красного  вы-

ключателя производится остановка станка.
6. РАБОТА СТАНКА
6.1 Правильное рабочее положение

Всегда  ведите  токарный  инструмент  по  сталь-

ному упору. При этом держите пальцы сомкнуты-

ми  и  опирайтесь  возвышением  большого  пальца

руки на стальной упор. (Рис.4 и 5)



Рис.4



Рис.5

6.2 Выбор токарных резцов:

Успешная  токарная  обработка  зависит  не  от

высокого числа оборотов, а от правильного при-

менения токарного инструмента.

Предпосылкой  для  технически  грамотной  то-

карной  обработки  является  качественно    зато-

ченный токарный инструмент.
Основные виды токарных резцов:



Рис.6

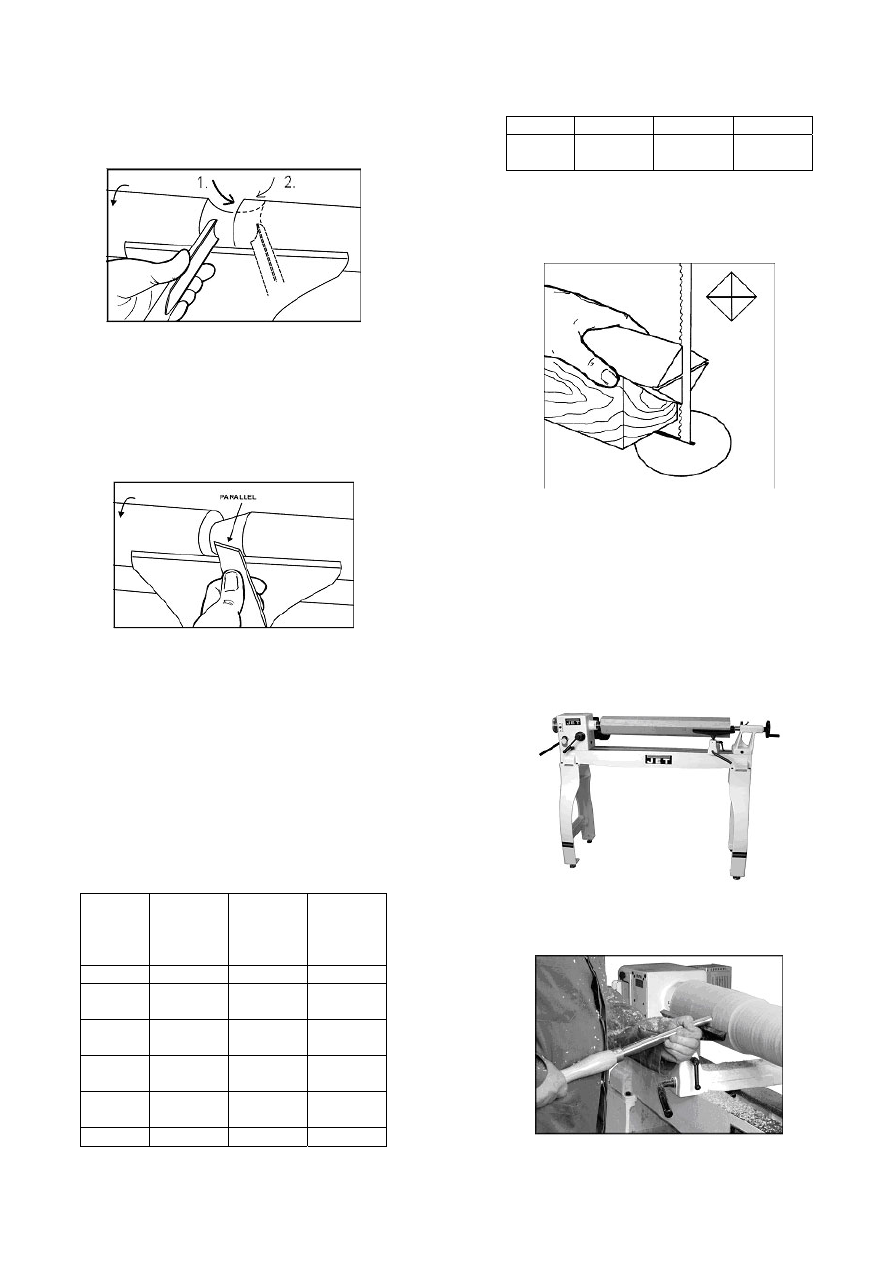

Трубчатый резец (А, рис.6)

Самый  важный  инструмент  для  токарной  об-

5

работки , применяется  для  грубой  обдирки,  для

вытачивания  чаш  и  тарелок  и  для  вытачивания

шеек (Рис.7)



Рис.7

Шабер  (В,  Рис.6).  Применяется  для  наружного

и внутреннего калибрования, а также для удале-

ния следов обработки.

Косой  резец  (С,  Рис.6).  Применяется  для  про-

точки V-образных  канавок,  для  наружного  ка-

либрования  и  для  токарной  обработки  торцов

древесины.  Режущая  кромка  устанавливается

параллельно направлению реза (Рис.8)



Рис.8

Отрезной  резец (D, Рис.6).  Применяется  для

прямой  врезки  в  заготовку,  например  при  заты-

ловке  и  отрезке.  Может  применяться  также  как

шабер.
6.3 Выбор числа оборотов

Большие  и  неуравновешенные  заготовки  не-

обходимо обрабатывать только при малых числах

оборотов.

При  появлении  вибрации  необходимо  остано-

вить станок и устранить недостаток.

Принимайте во внимание рекомендуемые чис-

ла оборотов.
Рекомендуемые числа оборотов

Заго-

тов-

ка,

мм

Обдир-

ка

об/ми

н

Общая

об/ми

н

Шли-

фовка

об/ми

н

<50 1600  2500  2500
50-

100

700 1600

2500

100-

150

500 1250

1600

150-

200

370 700 1250

200-

250

370 500 900

250-

370 500 700

300
300-

350

370

    370

500

6.4 Точение между центрами:

Наметьте  и  накерните  середину  заготовки  на

обоих  торцах  заготовки.  Для  твердых  пород

древесины  со  стороны  передней  бабки  можно

сделать надрезы пилой (смотри рис.9).



Рис.9

Торцовый  поводок  вставляется  в  конус  шпин-

деля  и  может  быть  удален  из  него  с  помощью

выталкивающего штифта.

Зажмите  отцентрированную  заготовку  между

торцовым  поводком  вращающимся  центром  зад-

ней бабки.

Поворачивайте маховичок задней бабки до тех

пор, пока вращающийся центр прочно не войдет

в заготовку.

Поверните маховичок на четверть оборота на-

зад и надежно зажмите пиноль задней бабки.



Рис.10

Проверните  заготовку  рукой,  проверьте  на-

дежность крепления и свободное вращение заго-

товки (Рис.10)



Рис.11

6

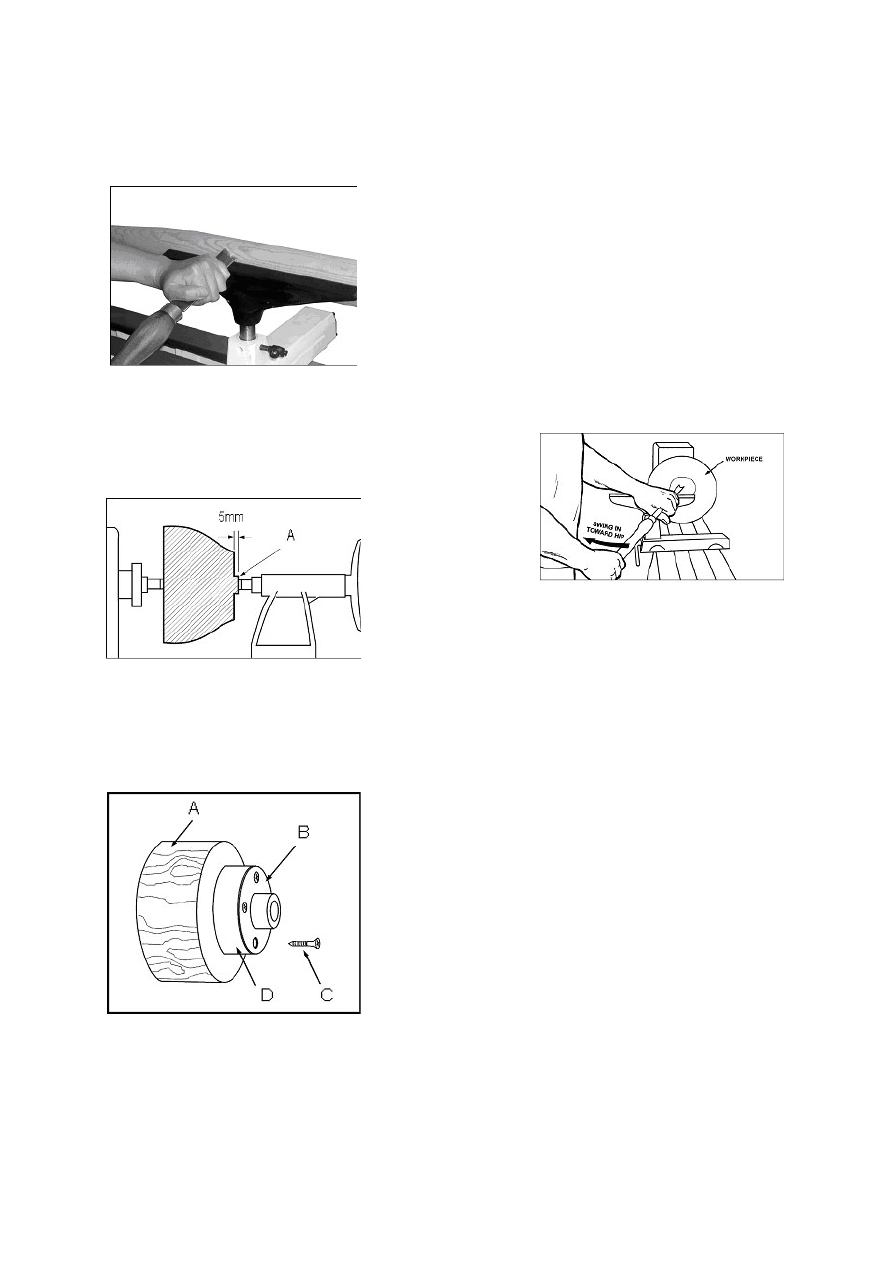

При  работе  между  центрами  высота  стальной

опоры для ручного инструмента должна быть ус-

тановлена  примерно  на 3 мм  выше  высоты  цен-

тров (Рис.11 и 12)



Рис.12

6.5 Точение чаш и тарелок:

Обточите наружный контур между центрами.

Проведение  грубой  обточки  короткой  цапфы

(А,  рис.13)  с  внутренним  диаметром  зажимного

диска  помогает  центрировать  заготовку  при  по-

вторном зажиме.



Рис.13

Закрепите заготовку (А, рис.14) с помощью 4-

х шурупов (С) прямо к зажимному диску.

Будьте  осторожны  при  выборе  шурупов.

Слишком длинные шурупы будут выступать в зо-

ну  резания,  а  слишком  короткие  не  дадут  безо-

пасного зажима.



Рис.14

В случае, если крепление шурупами не допус-

кается  можно  приклеить  заготовку  к  несущему

диску (D), который опять таки соединяется с за-

жимным диском с помощью шурупов.

Посредством  приклеенного  между  диском  и

заготовкой  листа  бумаги  Вы  устраните  повреж-

дение  заготовки  при  последующем  снятии  ее  с

диска.

Зажимной диск вместе с уже зажатой заготов-

кой  накрутите  на  передний  конец  шпинделя  и

сильно затяните  руками.

Проверните  заготовку  руками,  проверьте  на-

дежность зажима и свободное вращение.

При работе  с зажимным диском высота сталь-

ного упора для ручного инструмента  устанавли-

вается немного ниже высоты центров.

Внимание: Работайте с токарным резцом толь-

ко слева от центра вращения.

Начинайте съем стружки с края чаши и ведите

трубчатый  резец  по  возможности  непрерывным

движением к центру чаши.

Ведите  трубчатый  резец  левой  рукой,  в  то

время как правая рука подтягивается к туловищу

(Рис.15)

.



Рис.15

6.6 Шлифовка и пропитка:

Снимите  стальную  опору  для  ручного  инстру-

мента.

Начинайте  шлифовку  с  шлифовальной  бумаги

с  зернистостью 120 и  постепенно  переходите  к

бумаге с более мелкой зернистостью.

Применяйте  преимущественно  механизиро-

ванные  шлифовальные  инструменты,  чтобы  из-

бежать  образования  при  шлифовании  концен-

трических канавок.

Остановитесь на зернистости 220.

Нанесите  первый  слой  пропитки  и  дайте  ему

высохнуть.

Окончательная шлифовка проводится с зерни-

стостью от 220 до 300.

Частично  надрежьте  заготовку  с  помощью  от-

резного резца от остальной заготовки. (При диа-

метре  больше 80 мм  резка  производится  тонкой

пилой).

Нанесите второй слой пропитки дайте ему вы-

сохнуть.

Окончательно отполируйте  обработанную по-

верхность.
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания

Перед  работами  по  наладке  и  регулировке

станок  должен  быть  предохранен  от  непроиз-

вольного включения. Отключите от эл.сети.

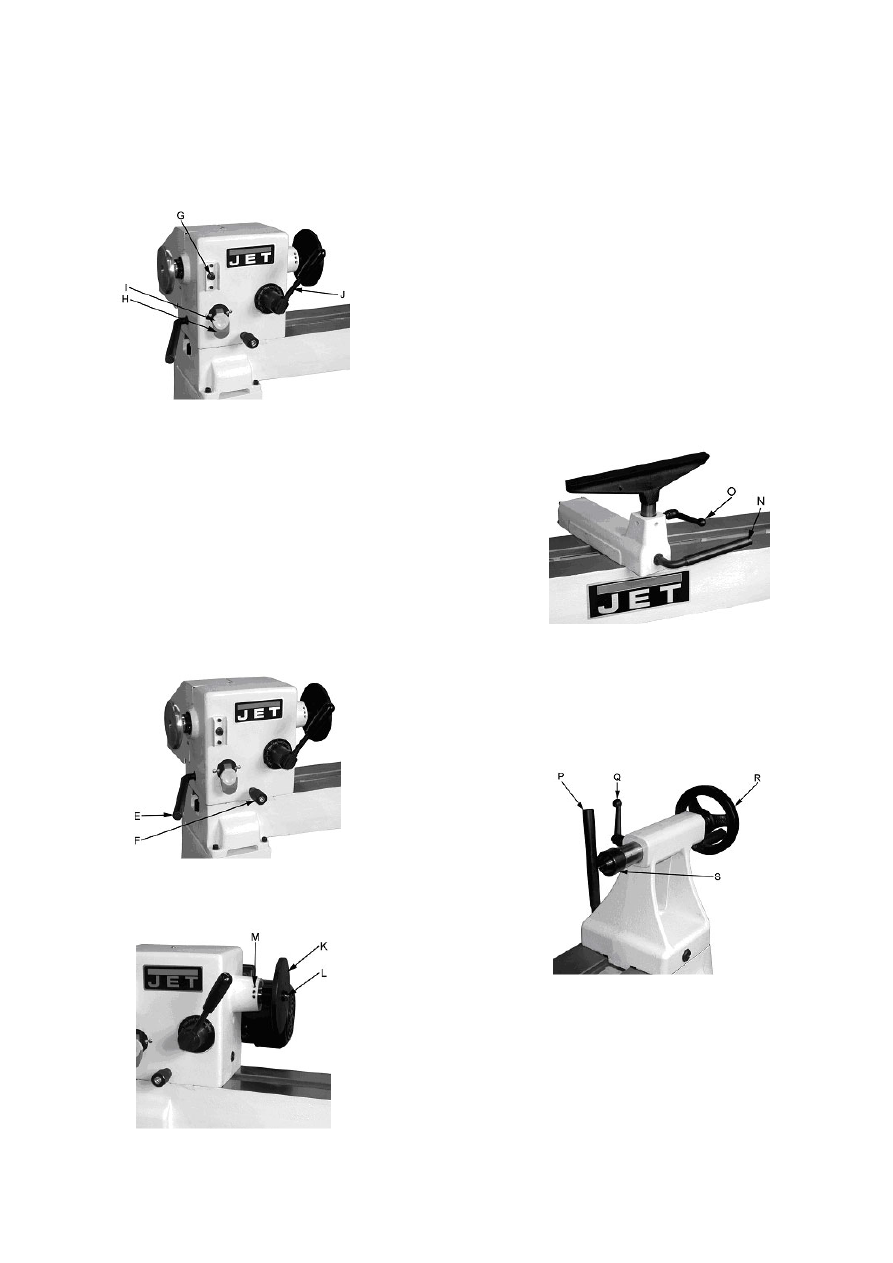

7.1 Изменение числа оборотов

С помощью переключателя выбора числа обо-

7

ротов (J, рис.16)  может  быть  установлено  одно

из 8 имеющихся в наличии фиксированное число

оборотов. Потяните рычаг выбора оборотов и по-

верните  его  влево  (малые  числа  оборотов)  или

вправо (большие числа оборотов).



Рис.16

Ослабьте  ремень  с V-образным  профилем  с

помощью переключателя (J, рис.16).

Измените  положение  ремня  в  зависимости  от

желаемого диапазона чисел оборотов.

Указание:  Диапазон  больших  чисел  оборотов

(0-3200)  дает  максимальную  скорость,  диапазон

малых  чисел  оборотов (0-1200) дает  максималь-

ный вращающий момент.

Закройте  крышку  ременной  передачи  и  затя-

ните предохранительный винт.
7.2 Блокировка шпинделя

Для блокировки шпинделя надавите штифт (Е,

рис.17), чтобы он вошел в гнездо.



Рис.17

Внимание:

Блокировку шпинделя производить только по-

сле его полной остановки.



Рис.18

7.3 Монтаж зажимных приспособлений.
Зажимной  диск  (К,  рис.18)  применяется  для

вытачивания  чаш  и  тарелок.  В  зажимном  диске

имеется  множество  отверстий (L) для  крепления

заготовок.

Накрутите зажимной диск по направлению ча-

совой стрелки на шпиндель и зафиксируйте его с

помощью двух резьбовых штифтов.

Демонтаж:

Ослабьте 2 резьбовых  штифта  перед  тем,  как

Вы начнете откручивать зажимной диск.

Заблокируйте  шпиндель  и    используйте  для

снятия поставляемый вилообразный ключ.
7.4  Установка  стальной  опоры  для  ручного

инструмента.

Поставьте  стальной  упор  для  ручного  инстру-

мента  как  можно  ближе  к  заготовке  и  зафикси-

руйте его с помощью рычага (N, рис. 19).



Рис.19

Установите высоту примерно на 3 мм выше от

высоты  центров  и  зажмите  фиксирующую  руко-

ятку (О, рис.19)
7.5 Установка задней бабки

Поворачивайте  маховичок (Q, рис. 20) по  ча-

совой  стрелке,  чтобы  выдвинуть  пиноль,  и  за-

жмите фиксирующую рукоятку (h, рис. 20).



Рис. 20

Рычаг  (О,  рис. 20) прочно  зажимает  заднюю

бабку на станине станка.

Неподвижный  центр  может  быть  вытолкнут

посредством  вращения  маховика (R, рис. 20)

против часовой стрелки.

Для  глубокого  сверления  уберите  центрирую-

щее острие подвижного центра.

8

8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания

Перед  работами  по  наладке  и  регулировке  ста-

нок  должен  быть  предохранен  от  непроизвольного
включения. Отключите от эл.сети.

Производите  очистку  станка  через  равномерные

отрезки времени.

Ежедневно  проверяйте  нормальную  работоспо-

собность вытяжной системы.

Немедленно  заменяйте  поврежденные  защитные

устройства.

Учитывайте,  что  строгальные  ножи,  обрезинен-

ные  валы  привода  движения  заготовки,  плоские,
поликлиновые,  клиновые  и  другие  ремни,  а  также
цепи, используемые в конструкции станка, относят-
ся  к  деталям  быстроизнашивающимся  (расходные

материалы)  и  требуют  периодической  замены.  Га-
рантия  на  такие  детали  не  распространяется.  За-
щитные  кожуха,  отдельные  детали  из  пластика  и
алюминия,  используемые  в  конструкции  станка,

выполняют предохранительные функции. Замене по
гарантии такие детали не подлежат.

Подключение  и  ремонт  электрического  оборудо-

вания  разрешается  проводить  только  квалифици-
рованным электрикам.

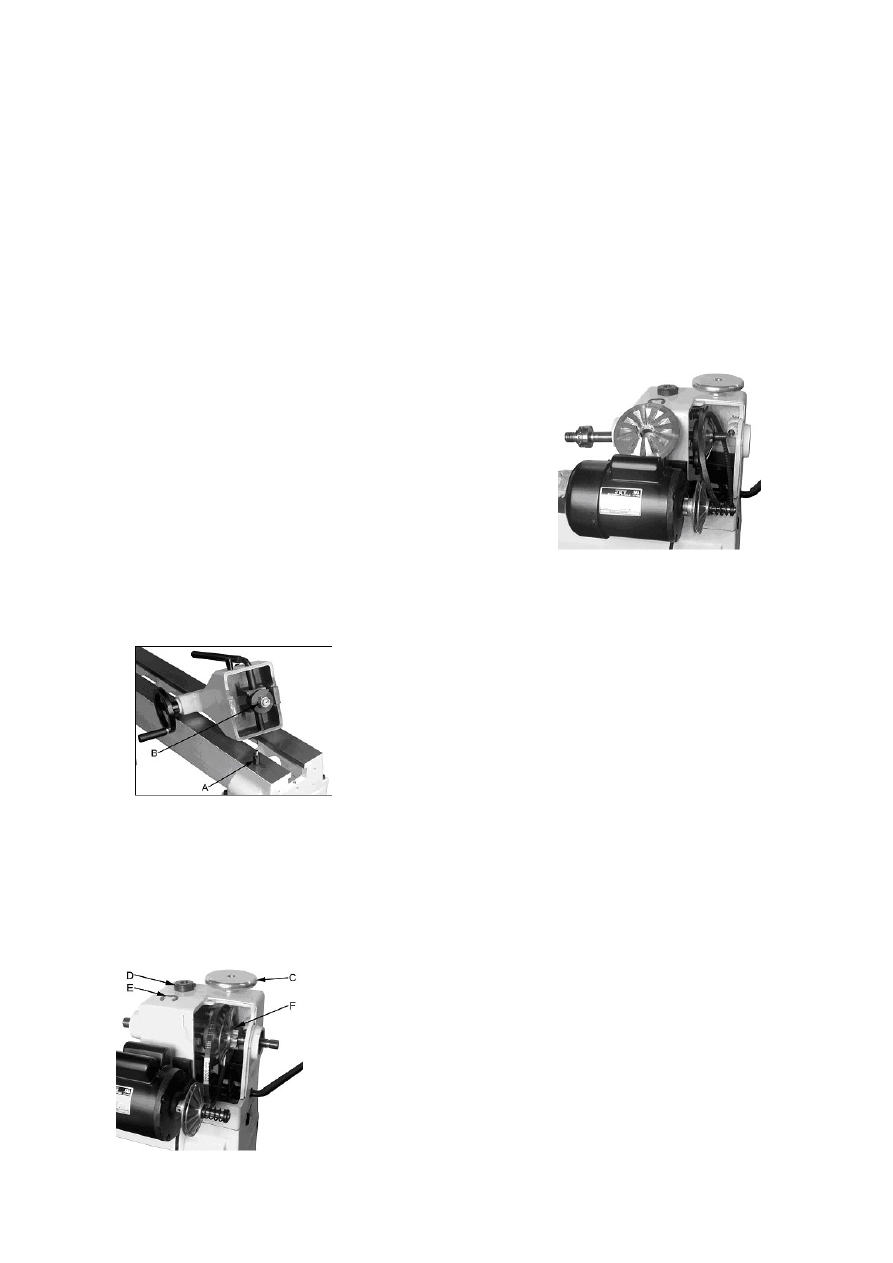

8.1 Регулировка зажимного эксцентрика.

Если  потребуется  регулировка,  то  удалите  сна-

чала упорный винт (А, рис.21).

Сдвиньте  переднюю  бабку , заднюю  бабку  или

стальную опору для рук на конец станины и незна-
чительно отверните гайку (В).



Рис.21

8.2. Замена ремня и подшипников.
Замена  ремней  и  подшипников  является
сложной  рабочей  операцией.  Привозите  пе-
реднюю  бабку  полностью  в  ремонтную  мас-

терскую.

Снимите крышку ременной передачи (Е, рис.22),

снимите ремень (F) с ременного шкива мотора.

Снимите  маховичок  (С)  после  ослабления  двух

резьбовых штифтов.

Рис.22

Снимите регулировочную гайку (Н) после ослаб-

ления винта с шестигранной внутренней головкой.

Ослабьте 2 резьбовых  штифта  в  правом  ремен-

ном шкиве (I).

Ослабьте  резьбовой  штифт  на  регулировочном

кольце (J, рис.23).

С  помощью  алюминиевой  или  деревянной  бол-

ванки  постукивайте  по  шпинделю  в  направлении
задней  бабки. (Используйте  мягкий  материал  в  ка-
честве трибки, чтобы избежать повреждения шпин-

деля).

Для  замены  ремня  будет  достаточно, если будет

удален  только  правый  ременной  шкив.  Совсем  не
обязательно  полностью  снимать  шпиндель  (Рис.

23).



Рис.23

Сборка производится в обратном порядке.

Указание:

Промаркируйте  призматическую  шпонку  на  ре-

менном шкиве для помощи при ориентировке.

Установить  регулировочную  гайку  на  опору,  за-

тем слегка отвернуть ее обратно и сильно затянуть
винт с внутренним шестигранником.
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает

*нет  тока-проверить  соединительные  провода  и
предохранитель.
*дефект  мотора,  выключателя  или  кабеля-вызвать

электрика.
сильные вибрации станка
*станок стоит неровно-выровнить станок.
*заготовка плохо отцентрирована-

*число оборотов слишком высокое-
10. ПРИНАДЛЕЖНОСТИ
Артикул номер 709354960
Адаптер шпинделя 1” х 8TPI

Артикул номер 708330
Торцовый поводок MK2
Артикул номер 708337
Неподвижный кольцевой центр MK2

Артикул номер 708332
Щиток для защиты лица
Артикул номер 709008
Комплект из 8-ми токарных резцов

Инструменты  и  зажимные  средства  смотри  в  JET-
прайс-листе.
