Инструкция по эксплуатации токарного станка по дереву JWL-1440L



1

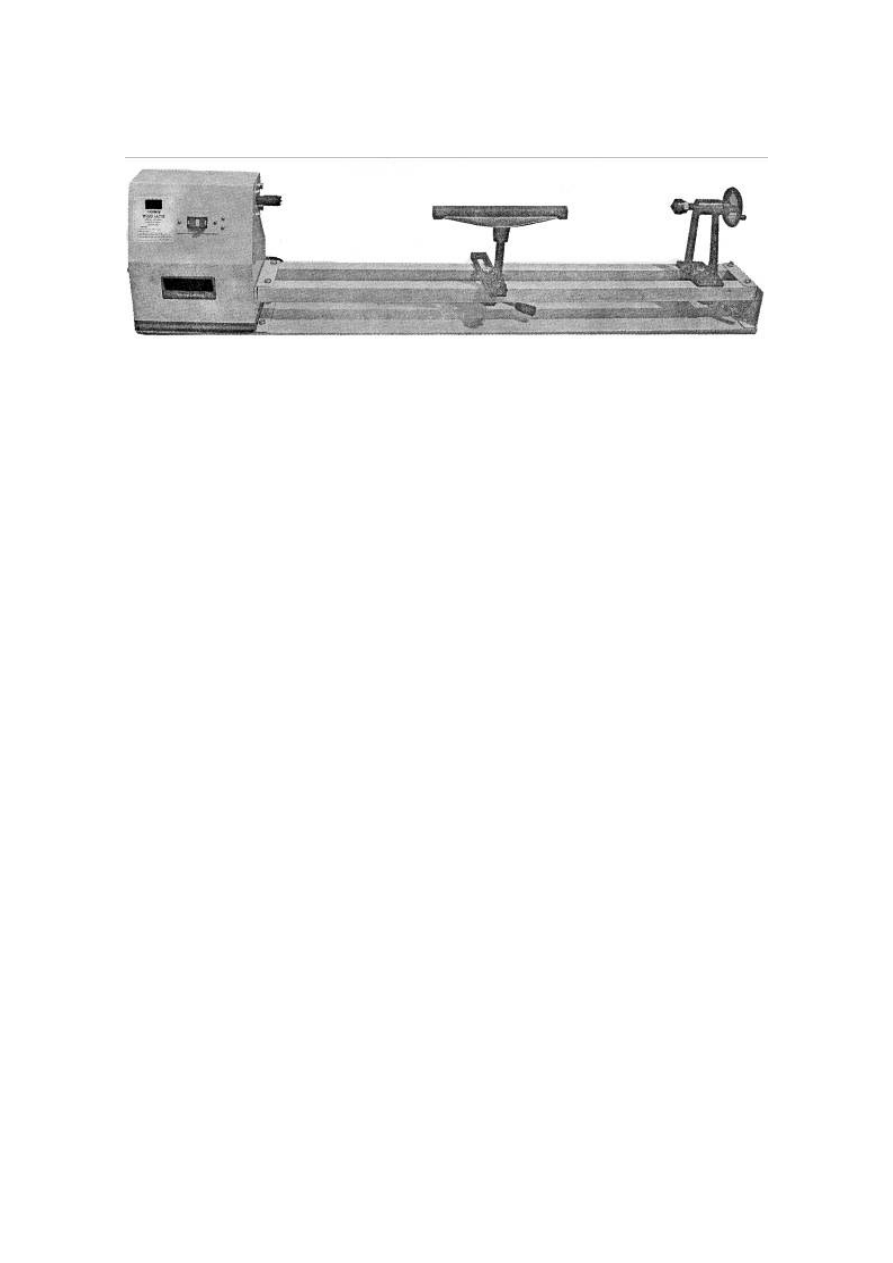

ТОКАРНЫЙ СТАНОК ПО ДЕРЕВУ

PERFORMAX PWL-1440L

1000 ММ

4 СКОРОСТИ





1. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника безопасности включает в себя также соблюдение инструкции по эксплуатации и техниче-

скому обслуживанию, предоставленные изготовителем

Данный станок является машиной для индивидуального применения, т. е. по своим конструктив-

ным  особенностям  и  техническим  характеристикам  станок  не  предназначен  для  использования  на

производстве.

Всегда  храните  инструкцию,  предохраняя  ее  от  грязи  и  влажности,  передавайте  дальнейшим

пользователям.

Ежедневно перед включением станка проверяйте функционирование необходимых защитных уст-

ройств.

Соединительный кабель (или удлинитель) от автомата защиты и от источника электропитания до

станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением каждой жилы

не менее 1,5 мм

2

).

Установленные дефекты  станка или защитных устройств необходимо незамедлительно устранить

с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.
Содержите рабочее место свободным от мешающих заготовок и прочих предметов.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.
Следите  за  тем,  чтобы  электрическая  проводка  не  мешала  рабочему  процессу,  и  чтобы  об  нее

нельзя было споткнуться. Обеспечьте хорошее освещение.

Устанавливайте  станок  таким  образом,  чтобы  оставалось  достаточно  места  для  обслуживания

станка и для расположения заготовок.

Не используйте станок поблизости от горючих жидкостей и газов.

Используйте все возможности сообщения о пожаре и по борьбе с огнем, например с помощью рас-

положенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя

Постоянно  обращайте  внимание  на  то,  чтобы  не  образовывалось  слишком  много  пыли – всегда

применяйте  подходящую  вытяжную  установку.  Древесная  пыль  является  взрывоопасной  и  может

быть вредной для здоровья.

Применяйте необходимые согласно предписаниям средства личной защиты.

Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные часы.
Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.

Для работы не надевайте перчаток.
Не допускайте к станку посторонних, особенно детей.
Не оставляйте без присмотра работающий станок. Перед уходом с рабочего места отключите ста-

нок.

Перед обработкой удалите из заготовок гвозди и другие инородные предметы.

Необходимо обращать внимание на то, чтобы токарный инструмент при работе надежно удержи-

вался двумя руками и безопасно перемещался.

Работать только с хорошо заточенным инструментом.
Обрабатывайте  заготовку,  которая  надежно  закреплена.  Перед  включением  всегда  проверяйте

зажим заготовки.

На  заготовках  перед  зажимом  высверливаются  с  обеих  сторон  центрирующие  отверстия,  для  их

крепления между центрами.

Инструкция по эксплуатации токарного станка по дереву JWL-1440L



2

Большие и кривые заготовки обрабатывайте только при малых оборотах.
При шлифовальных работах уберите стальной упор для рук.

Не разрешается обрабатывать заготовки с трещинами.
Перед включением станка уберите с него зажимные ключи или зажимные штифты.

Всегда закрывайте защитную крышку приводного ремня.
Необходимо соблюдать указания по минимальным и максимальным размерам заготовок.

После каждого закрепления проворачивайте заготовку рукой и проверяйте надежность ее закреп-

ления и свободное вращение.

Включайте станок при самой низкой ступени числа оборотов.
Никогда не засовывайте руки в работающий станок.

Удаляйте стружку и части заготовок только при неработающем станке.
Никогда не тормозите вращающуюся заготовку руками.
Задействуйте блокировку шпинделя только при полностью остановленном станке.

Никогда не производите измерений на вращающейся детали.
Не становитесь на станок.

Не  создавайте  помех  на  пути  естественного  потока  воздуха  на  преобразователе  частоты  (не  за-

крывайте ребра охлаждения)

Работы  на  электрическом  оборудовании  станка  разрешается  проводить  только  квалифицирован-

ным электрикам.

Работы  по  переоснащению,  регулировке  и  очистке  станка  производить  только  при  полной  оста-

новке станка и при отключённом от эл. сети.
1.1 ВНИМАНИЕ опасности
Даже при правильном использовании станка возникают приведенные ниже опасности.
Опасность получения травмы от свободно вращающейся заготовки.

Неоднородные  или  ненагруженные  заготовки  могут  вырваться  или  разорваться  под  воздействием
центробежной силы.

Обрабатывайте только качественные деревянные заготовки без дефектов.
Несбалансированные заготовки повышают опасность получения травмы.

Опасность получения травмы из-за ненадлежащего перемещения инструмента, при неправильно вы-
ставленном упоре для инструмента и плохо заточенном или дефектном токарном инструменте.
Опасность обратного удара. Инструмент захватывается вращающейся заготовкой и отбрасывается в

сторону работающего.
Опасность от разлетающейся заготовки и частей заготовки.
Опасность поражения электрическим током при неправильной прокладке провода.

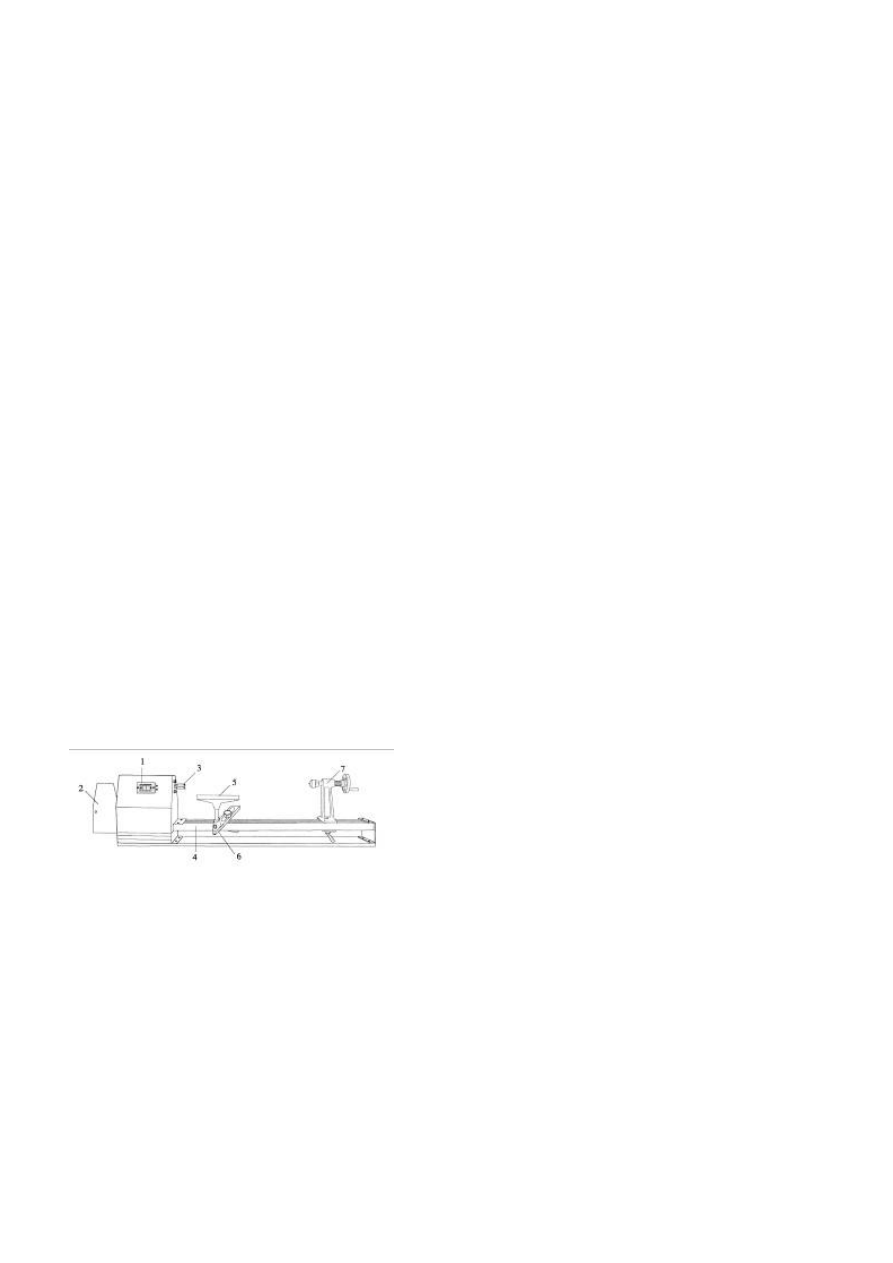

2. Описание станка



1. Выключатель.

Защитный кожух ремня и шкива.
2. Защитный кожух для ремня и шкива. Когда

необходимо изменить скорость ведущего цен-
тра станка, откройте корпус, чтобы можно бы-

ло дотянуться до ремня и шкива.
3. Вращающий центр станка.

Фиксирует заготовку.
4. Направляющие.
На направляющих закреплены задняя бабка и

резец.
5. Опора для резцов.

6. Стопорный винт опоры резца.
7. Задняя бабка в сборе.

Вместе с ведущим центром станка держит заго-

товку во время вращения.
3. Технические характеристики
напряжение сети ............. 220  В ~ 50 Гц
мощность ............................... 350 Ватт
диаметр заготовки ..................... 356  мм

расстояние между центрами ....... 970  мм
режим работы .....................  S2  30  мин.

частота вращения шпинделя:
 .............. 810, 1180, 1700, 2480 об/мин
*Примечание:

Спецификация

данной

инструкции  является  общей  информацией.

Данные  технические  характеристики  были
актуальны  на  момент  издания  руководства  по
эксплуатации.  Компания WMH Tool Group

оставляет  за  собой  право  на  изменение
конструкции и комплектации оборудования без

уведомления потребителя.
Настройка,

регулировка,

наладка

и

техническое

обслуживание

оборудования

осуществляются покупателем.



Инструкция по эксплуатации токарного станка по дереву JWL-1440L



3

4. Подключение к электрической сети

Подсоединение к сети со стороны клиента, а также применяемые удлинители должны соответст-

вовать  техническим требованиям.

Напряжение сети и частота должны соответствовать рабочим параметрам, указанным на фирмен-

ной табличке.

Установленное потребителем защитное устройство должно быть рассчитано на 10 А.

Подключение и ремонт электрического оборудования разрешается проводить только квалифици-

рованным электрикам.
5. МОНТАЖ СТАНКА
Проверка деталей
ВНИМАНИЕ
1. Будьте осторожны: не включайте станок в
сеть во время технических работ и сборки

станка.



2. Распаковка и проверка деталей.
Проверьте, все ли неприкрепленные детали на

месте, сверьте со списком. Если не хватает ка-
кой-либо детали, не пытайтесь собрать станок
и не включайте станок в сеть до тех пор, пока

не установите недостающие детали.
3. Чтобы предотвратить появление ржавчины,

протирайте стол и основание воском. Тщатель-
но протирайте детали чистой сухой тряпкой.

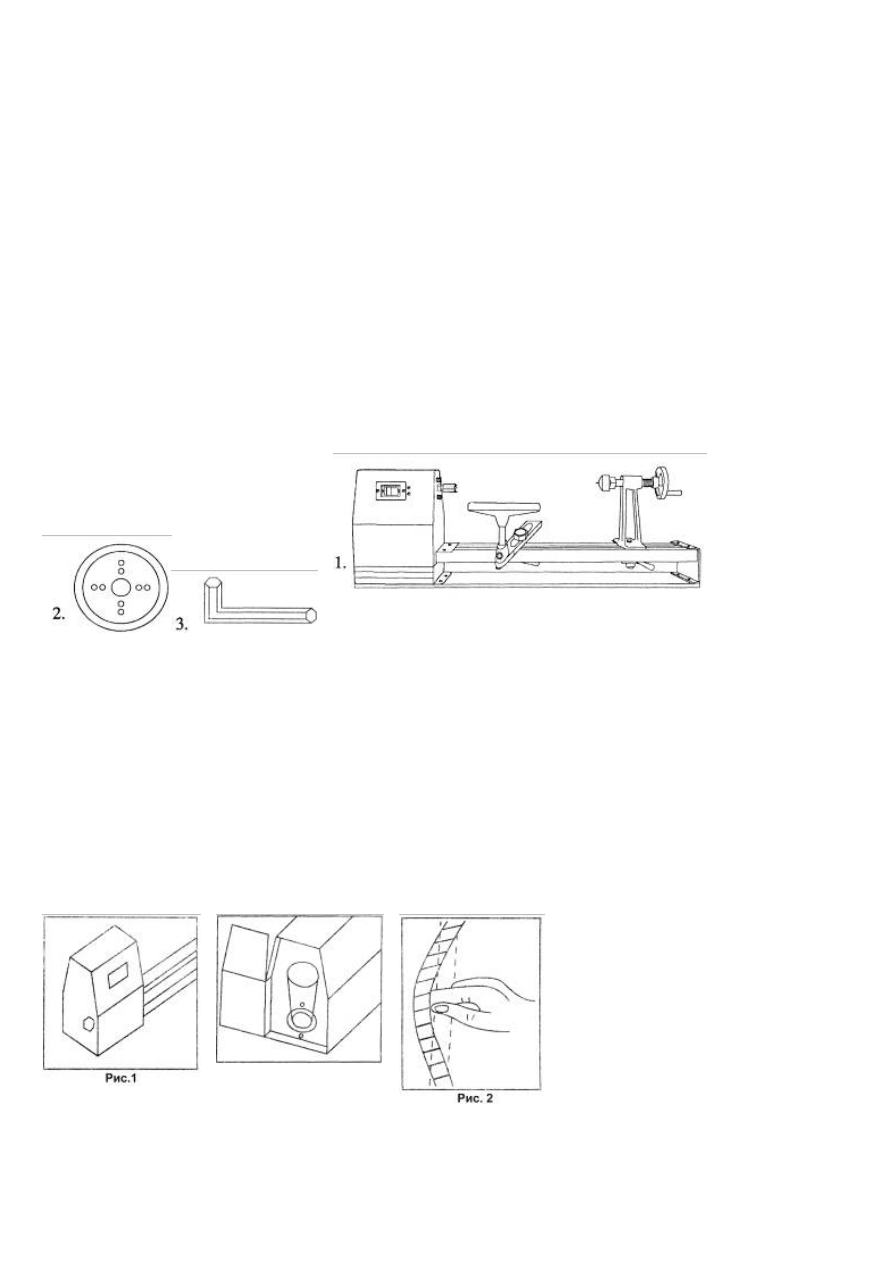

Комплект поставки

1.  Станина в сборе
2.  Планшайба

3.  Шестигранный ключ





станок собран и протестирован на заводе
6. РЕГУЛИРОВКА
Регулировка натяжения ремня
Станок  поставляется  с  установленным  ремнём.  Однако,  необходимо  отрегулировать  ремень  перед

работой.

1.  Выключите станок.
2.  Ослабьте и выкрутите шестигранный болт с помощью ключа (рис. 1).

3.  Откройте кожух ремня и шкива.
4.  Ослабьте шкив двигателя, выкручивая болты (как показано на рисунке).

5.  Установите «V» ремень в определённое положение, чтобы добиться необходимой скорости.
6.  Отрегулируйте натяжение «V» ремня и закрепите шкив двигателя

7.  Нажмите на ремень рукой. Если ремень установлен правильно, он должен прогнуться не бо-

лее чем 12,7 мм (рис. 2).







Инструкция по эксплуатации токарного станка по дереву JWL-1440L



4

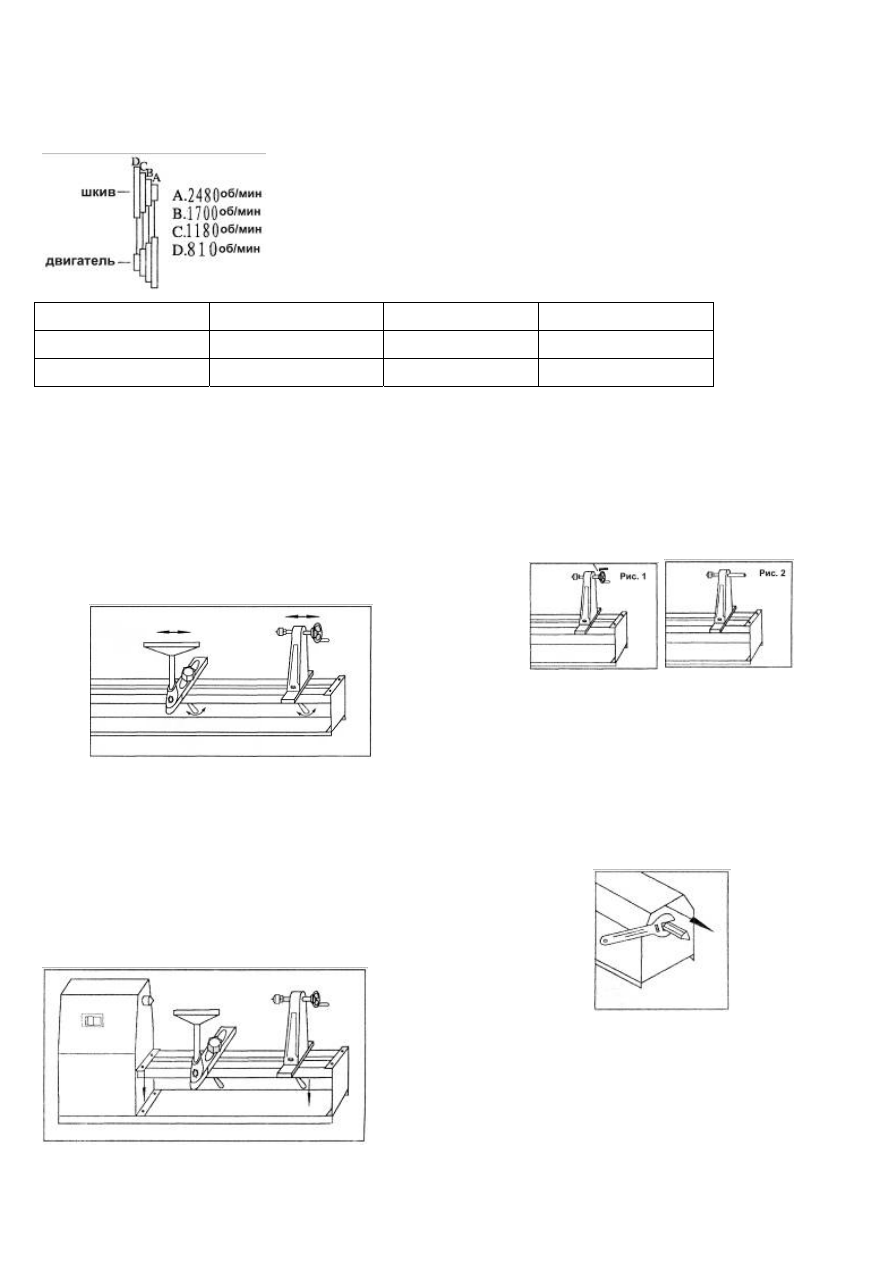

Регулировка скорости
схема 1


Станок  имеет 4 скорости  вращения: 810, 1180, 1700, 2480. Схема-1

показывает положение ремня для выбора скорости.
Таблица 2 иллюстрирует  применение  скоростей  для  разных  режимов

работы
Таблица 2

черновая обработка  основная обработка  тонкая обработка  конечная обработка

1100 об/мин 1600

об/мин 2300

об/мин 3400

об/мин

810 об/мин 1180

об/мин 1700

об/мин 2480

об/мин


Регулировка задней бабки и опоры резцов
Задняя бабка и опора резца крепятся к стани-

не  с  помощью  стопорного  рычага  справа  под
направляющей.  Если  Вы  хотите  установить  их
в другое положение:

1. Выключите станок.
2. Ослабьте стопорный рычаг.

3.  Передвиньте  заднюю  бабку  и  опору  резца
вдоль основания и закрепите стопорный рычаг

(см. рис).



Установка станка на станину
1. Выключите станок.
2.  Отметьте  место,  где  Вы  хотите  закрепить

заднюю бабку и опору резцов (см. рис.).
3.  Просверлите 4 отверстия  диаметром 7,9 мм

в верстаке.
4.  Расположите  станок  на  верстаке,  совмещая

отверстия  в  станине  с  отверстиями,  просвер-
ленными в верстаке.
5. Вставьте 4 болта и закрутите их.





Демонтаж шпинделя задней бабки
Чтобы снять шпиндель с задней бабки:

1. Выключите станок.
2. Снимите штурвал со шпинделя, открутив ус-
тановочный  болт  с  помощью 3 мм  шестигран-

ного ключа.
3. Открутите шпиндель задней бабки (рис. 2).





Демонтаж вращающего центра
Вращающий  центр  необходимо  снять,  если  он
касается  корпуса  бабки  во  время  вращения
шпинделя,  а  также,  если  он  касается  план-

шайбы.  Чтобы  снять  вращающийся  центр  с
приводного шпинделя:

1. Выключите станок из сети.
2.  Вставьте  ключ  в  плоские  пазы  приводного

шпинделя,  затем  открутите  вращающийся
центр против часовой стрелки (см. рис).



Установка планшайбы
Станок  поставляется  с  планшайбой.  Чтобы  ус-
тановить планшайбу:

1. Выключите станок.
2.  Снимите  вращающийся  центр  с  корпуса

шпинделя.
3.  Совместите  центральное  отверстие  план-
шайбы с резьбой шпинделя (см. рис.).

Инструкция по эксплуатации токарного станка по дереву JWL-1440L



5

4. Поставьте планшайбу.



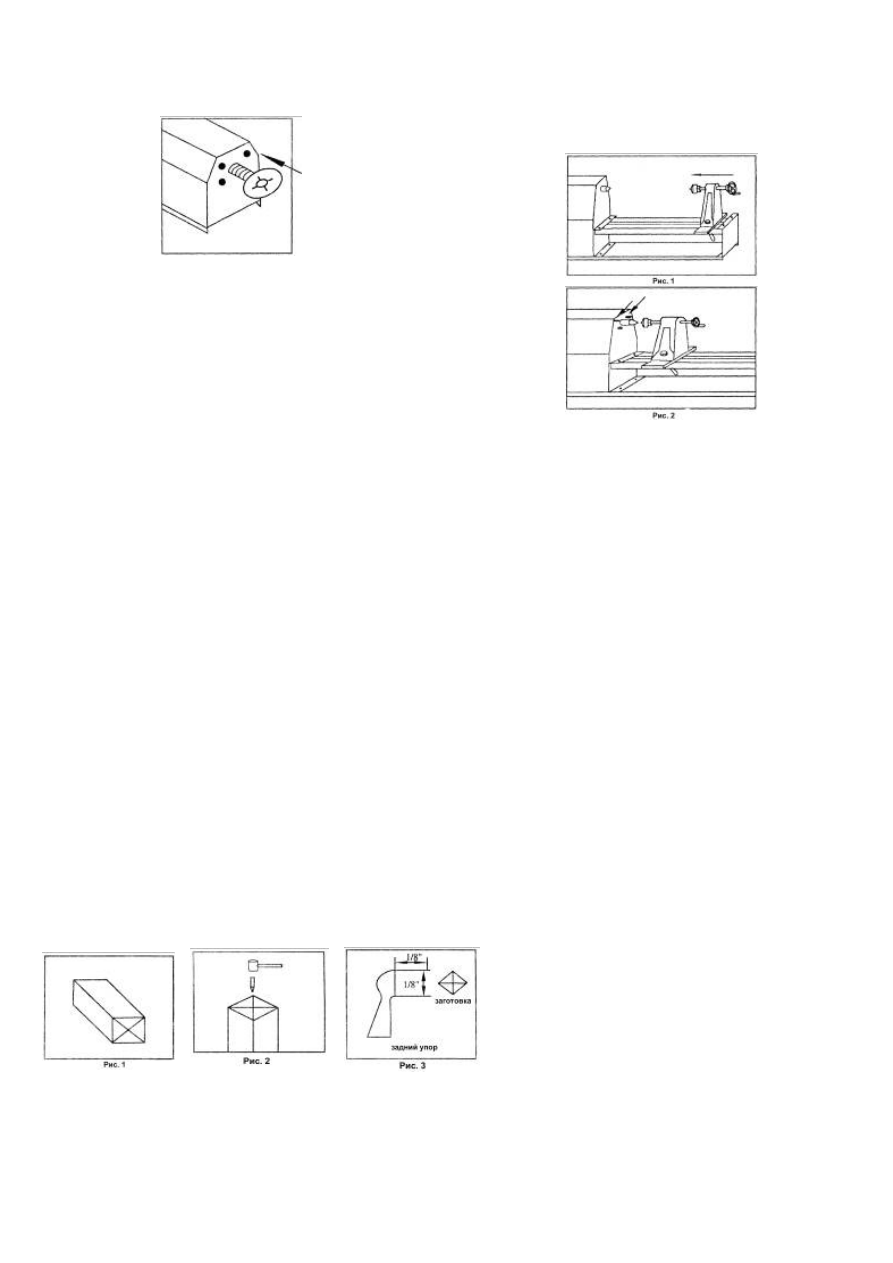

Совмещение центров
Если центры не находятся на одной линии, не-

обходимо отрегулировать их:
1.  Подвиньте  заднюю  бабку  вплотную  к  вра-
щающемуся центру (рис. 1).

2. Закрепите заднюю бабку.
3.  Ослабьте 4 болта  под  шестигранный  ключ

вокруг вращающегося центра (рис. 2).

4.  Подвиньте  вращающийся  центр  так,  чтобы

два  центра  находились  на  одной  линии, затем
затяните болты.







ОСНОВНЫЕ ОПЕРАЦИИ
Вращение шпинделя
Настоящая инструкция поможет новичкам освоить основные операции на токарном станке. Исполь-
зуйте черновую заготовку, чтобы проверить регулировку станка и понять, как работает станок.
ВНИМАНИЕ: когда станок включен в сеть, не держите руки вблизи от вращающегося центра и за-

щитного кожуха.
1. Выберете заготовку.

2. Нарисуйте диагональные линии, чтобы определить центр заготовки (рис. 1).
3. На одном конце для вращающегося центра сделайте пропил приблизительно на 1 мм по каждой

диагонали. На другом конце заготовки – для центра задней бабки. Для данной операции подойдёт
ножовочное полотно.

4. С помощью киянки забейте центр задней бабки в заготовку, а затем вытащите его (рис. 2).
5. С другой стороны заготовки забейте во вращающийся центр. Убедитесь, что зубья находятся в
пропиле. Затем вытащите центр.

6. Очистите центры, зубья приводного шпинделя и резьбовое отверстие задней бабки. Установите
вращающийся центр в приводной шпиндель, а центр задней бабки в заднюю бабку.

7. Расположите заготовку между двумя центрами и закрепите заднюю бабку.
8. Поворачивая маховик, вставьте центр задней бабки в заготовку. Убедитесь, что ведущий токарный

центр и ведущий центр станка «сидят» в отверстиях, сделанных в пункте 4 и 5. Вращайте заготовку
рукой, поворачивая маховик.

9. Отрегулируйте резец примерно на 1,6 мм от углов заготовки и на 1,6 мм над центральной линией
(рис. 3).
10. Вращайте заготовку рукой, чтобы убедиться, что заготовка не касается резца.

11. Установите скорость вращения заготовки в соответствии с размерами.
12. Чаще производите регулировку резца по отношению к размеру заготовки, как описано в пункте

9.







Вытачивание цилиндра, закреплённого на шпинделях

Для данной операции применяется большое полукруглое долото. Чтобы выполнить данную работу

достаточно низкой скорости. Вначале работы зона обработки детали составляет 50 мм процесс начи-

нается и завершается в конце задней бабки. Каждое соответствующее снятие поверхности будет

Инструкция по эксплуатации токарного станка по дереву JWL-1440L



6

происходить на расстоянии 76,2 мм слева от первого захода. Работа продолжается до тех пор, пока

Вы не достигнете уровня 50 мм от головки центра бабки.
Использование отрезного резца

Основная функция резца: делать пропил по прямой линии на необходимую глубину или произво-

дить съём поверхности. Следовательно, данный инструмент очень узкий (1,6 мм), благодаря его
форме можно делать зазоры так, что края не нагреваются. Даже если Вы используете резец для

шлифования, всё равно необходимо делать перерывы в работе, чтобы резец не перегрелся.

В отличие от полукруглого долота и стамески со скошенными краями резец держат фаской против

направления вращения заготовки. Если длина заготовки небольшая, то её можно не поджимать зад-
ним центром. Резец просто подают в угол заготовки (для обдирки), выставляют по оси центровки

(для шлифования).
Использование стамески с закруглёнными краями

Этот инструмент используется для чистовой обработки, для обработки V-образного выреза и кро-

мок, или для обточки плоскости. Если правильно использовать стамеску, то она позволяет идеально
обработать поверхность. Для зачистки эту стамеску можно использовать совсем недолго, иначе она

быстро затупится.

Для чистовой обработки держите стамеску режущей кромкой в направлении движения руки, рез-

цом вверх. Держите стамеску точно над заготовкой, оттягивая назад до тех пор, пока она не начнёт
съём поверхности, затем установите ручку в позицию для продолжения работы. Как переднюю, так и

тыльную стороны стамески можно использовать для съёма поверхности небольшой толщины. Не де-
лайте слишком глубокий распил без предварительной подготовки зазора, иначе режущая кромка
стамески перегреется.
Вытачивание выступа

Выступ может быть стороной квадратной части детали, стороной вращающейся части или оконча-

нием детали. Большинство выступов располагаются перпендикулярно рабочей осевой линии, однако
выступ может находиться в любом углу.

Во-первых, отметьте место расположения выступа карандашом, держа его над вращающейся заго-

товкой. Затем с помощью резца сделайте точный разрез на расстоянии 0,8 мм от внешней стороны

выступа. Делайте разрез на глубину в пределах до 1,6 мм, т. е. на глубину, необходимую для работы
с внешней стороны. Если выступ маленький, то чтобы сделать точный разрез используйте, макси-
мальную грань стамески. Не делайте разрез больше чем 3,2 мм.
Вытачивание свода

Отметьте края карандашом. Затем с помощью полукруглого долота обработайте края на 3,2 мм.

Если свод должен быть широким, то точные разрезы делаются для того, чтобы наметить схему обра-
ботки. Когда точные разрезы обработаны, свод можно завершить, сняв поверхность два раза, по од-

ному разу с каждой стороны по направлению к центру.

В начале каждого пропила держите полукруглое долото ручкой вверх, так чтобы две стороны лез-

вия находились между большим и указательным пальцами на ручке резца, фаской назад. Держите
лезвие так, чтобы фаска находилась под углом 90° к рабочей оси и касалась нарисованной линии и
указывала на рабочую ось.
Вытачивание V-образного выреза

V – образную канавку модно вытачивать как передней, так и тыльной стороной стамески. Если

вытачивать передней стороной стамески, то действия такие же, как и при вытачивании фланца, кро-
ме того, что стамеска поворачивается к пропилу необходимой стороной фаски. Снимайте поверх-

ность небольшими слоями сначала с одной стороны, потом – с другой, постепенно увеличивая ка-
навку до необходимой глубины и ширины.

Если вы используете тыльную сторону стамески, стамеска вращается в детали, используя резец в

качестве опоры. В остальном, положение вытачивания и последовательность снятия поверхности
одинаковые. Если Вы используете переднюю сторону стамески, то важно, чтобы вытачивание осуще-

ствлялось у самого края. Если Вы планируете сделать глубокую канавку, то чтобы работа продвига-
лась быстрее, сделайте сначала точный разрез в центре каждой линии. V – образные канавки можно

вытачивать также V – образной стамеской и трёхгранной стамеской.

Инструкция по эксплуатации токарного станка по дереву JWL-1440L



7

Расположение шаблона

Для удобства работы сначала необходимо сделать образец. Образец можно расположить так же,

как и образцы шпинделя. Шаблоны можно расположить напротив обрабатываемой детали. Окружно-
сти для определения критических точек Вы можете быстро обозначить на вращающейся детали, ис-

пользуя циркуль.
Выполнение шаблона

Сначала снимите настолько большой слой дерева, насколько это возможно. Сверлите в центре за-

готовки самым большим резцом. Будьте осторожны, заранее определите глубину, на которую может

войти резец.

Затем уберите опилки с помощью полукруглого долота. Затем таким же образом снимите 3,2 мм до

окончательного размера детали. Завершите обработку окружности с помощью стамески с закруглён-
ной кромкой или полукруглого долота. Выровняйте дно углубления с помощью плоского скребка.
Старайтесь расположить опору резца как можно ближе к вращающейся детали.

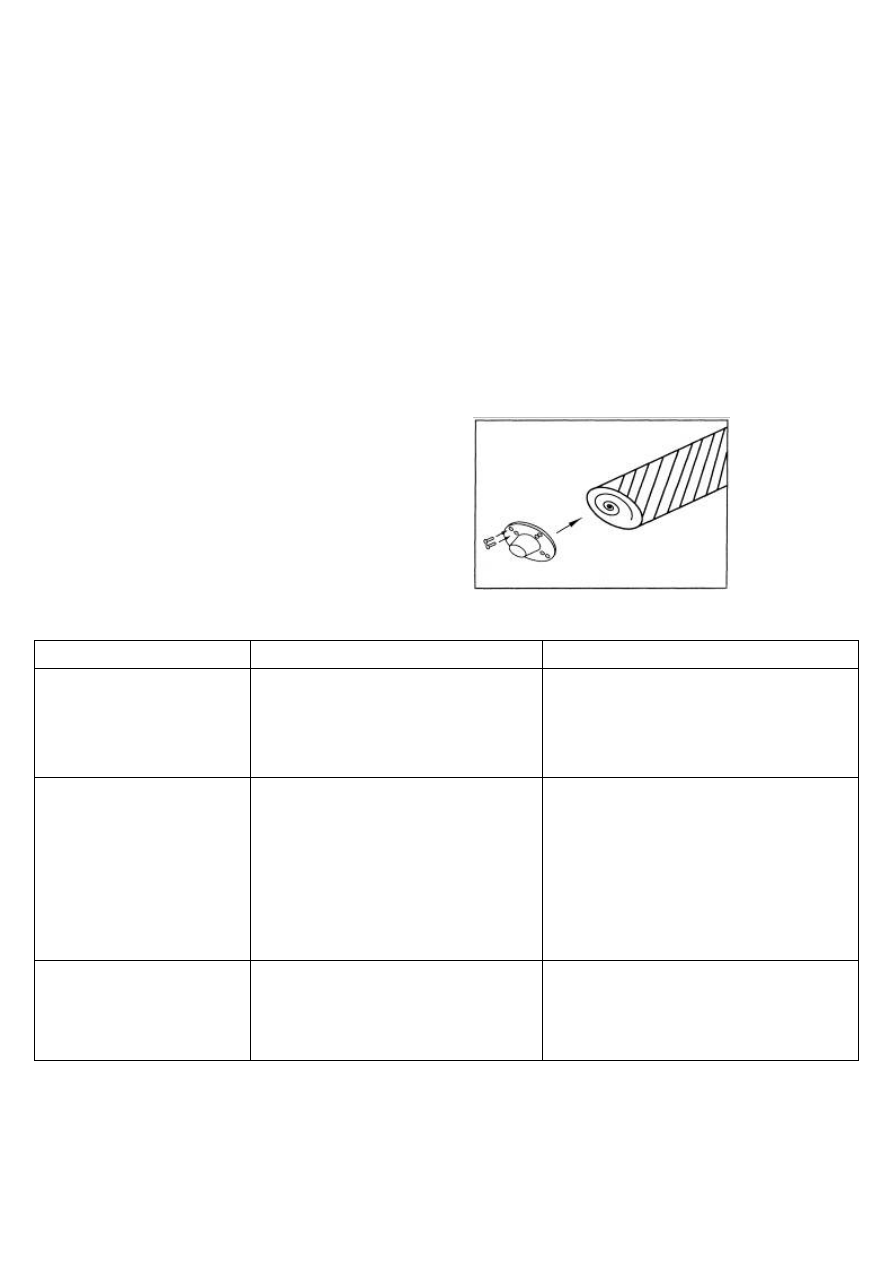

Прикрепление заготовки планшайбе

Вы можете прикрепить заготовку к план-

шайбе 4 (8) шурупами.

ВНИМАНИЕ: всегда проверяйте, чтобы заго-

товка была надёжно прикреплена к планшайбе
или между двумя центрами. Убедитесь, что во

время вращения планшайбы крепёжные болты
не касаются резца.
Вращение планшайбы

Если резец не закреплён между двумя цен-

трами, то необходима планшайба, чтобы фик-

сировать заготовку. Заготовки такого типа

должны быть большие, чтобы исключить чер-
новую обработку и нейтрализовать вибрацию.





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

неисправность

возможная причина

устранение

шум во время работы

а) неправильное натяжение ремня
b) ослаблен шкив
c) ослаблен ремень
d) дефектный подшипник

a) отрегулируйте натяжение
b) отрегулируйте пружину
c) отрегулируйте натяжение ремня
d) замените подшипник

двигатель не запускает-
ся

a) питание
b) соединение мотора
c) соединения выключателя
d) сгорела обмотка двигателя
e) неисправный выключатель

a) проверьте шнур питания
b) проверьте соединения двигателя
c) проверьте соединения выключате-

ля
d) замените двигатель
e) замените выключатель


затруднено движение

задней бабки и центра

a) необходима смазка
b) не выровнены направляющие
c) стопорная гайка сильно затяну-

та

a) смазка со светлым маслом
b) выровняйте направляющие
c) ослабьте стопорную гайку

Инструкция по эксплуатации токарного станка по дереву JWL-1440L



8

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: перед сервисными работами обязательно выключите станок.
Тщательно продувайте двигатель, чтобы очистить от пыли, которая может накапливаться в двигате-
ле. Нанесите парафин на направляющую и благодаря вращающемуся центру поверхность будет под-

держиваться в чистоте. Во избежание поражения электрическим током и возгорания немедленно за-
мените повреждённый электрический провод.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки, плоские, по-
ликлиновые, клиновые и другие ремни, а также цепи, используемые в конструкции станка, относятся

к деталям быстроизнашивающимся (расходные материалы) и требуют периодической замены. Гаран-
тия на такие детали не распространяется. Защитные кожуха, отдельные детали из пластика и алю-

миния, используемые в конструкции станка, выполняют предохранительные функции. Замене по га-
рантии такие детали не подлежат.
ВНИМАНИЕ: все сервисные и электротехнические работы должен выполнять только квалифициро-

ванный персонал.
Смазка: все подшипники смазаны на заводе. Их больше не нужно смазывать. Необходимо периоди-

чески смазывать вращающийся центр и заднюю бабку.




9

Список деталей: токарный станок по дереву PERFORMAX PWL-1440L
номер

обозначение

размер

кол-во

1 .....................маховичок .......  .............................................................  ........................ 2

2 .....................стопорный рычаг ............................................................  ........................ 2
3 .....................зажим ..............  .............................................................  ........................ 1
4 .....................кнопка ............  .............................................................  ........................ 1

5 .....................основание резца ............................................................  ........................ 1
6 .....................болт ................  ............................................................. (М14х70) ........... 2

7 .....................болт ................  ............................................................. (М6х10) ............. 4
8 .....................штифт .............  .............................................................  ........................ 1

9 .....................резец ..............  .............................................................  ........................ 1
10 ...................центр ..............  .............................................................  ........................ 1

11 ...................подшипник ......  ............................................................. 6201 ................. 1
12 ...................шпиндель задней бабки ..................................................  ........................ 1
13 ...................винт ................  ............................................................. (М18) ................ 1

14 ...................задняя бабка ...  .............................................................  ........................ 1
15 ...................маховик ...........  .............................................................  ........................ 1

16 ...................ручка маховика  .............................................................  ........................ 1
17 ...................направляющая .  .............................................................  ........................ 2

18 ...................гайка ...............  ............................................................. (М8) .................. 4
19 ...................шайба .............  ............................................................. 8 ..................... 12

20 ...................шайба .............  ............................................................. 8 ..................... 18
21 ...................опора направляющих ......................................................  ........................ 1
22 ...................планшайба .......  .............................................................  ........................ 1

23 ...................болт ................ (М8х55) ..................................................  ........................ 4
24 ...................вращающийся центр .......................................................  ........................ 1

25 ...................приводной шпиндель ......................................................  ........................ 1
26 ...................болт ................  ............................................................. (М4х10) ............. 2

27 ...................винт ................  ............................................................. (М8х16) ........... 10
28 ...................шайба подшипника .........................................................  ........................ 2

29 ...................подшипник ......  ............................................................. 6204 ................. 1
30 ...................опора подшипника .........................................................  ........................ 1
31 ...................корпус .............  .............................................................  ........................ 1

32 ...................болт ................  ............................................................. (М5х12) ............. 4
33 ...................шайба .............  ............................................................. (5) .................... 4

34 ...................опора подшипника .........................................................  ........................ 1
35 ...................болт ................  ............................................................. (М4х12) ............. 2

36 ...................шайба .............  ............................................................. (4) .................... 2
37 ...................шайба .............  ............................................................. (4) .................... 2

38 ...................болт ................  ............................................................. (М8х16) ............. 1
39 ...................подшипник ......  ............................................................. 6203 ................. 1
40 ...................вилка ..............  .............................................................  ........................ 1

41 ...................выключатель ....  .............................................................  ........................ 1
42 ...................крепёжная пластина выключателя ...................................  ........................ 1

43 ...................шкив ...............  .............................................................  ........................ 2
44 ...................гайка ...............  ............................................................. (М4) .................. 2

45 ...................двигатель ........  .............................................................  ........................ 1
46 ...................клиновой ремень ............................................................ (0500) ............... 1

47 ...................втулка .............  .............................................................  ........................ 1
48 ...................защитный кожух ремня и шкива ......................................  ........................ 1
49 ...................шайба .............  ............................................................. (4) .................... 2

50 ...................зажим ..............  .............................................................  ........................ 1
51 ...................гайка ...............  ............................................................. (8) .................... 6

52 ...................шайба .............  ............................................................. (8) .................. 12
53 ...................шайба .............  ............................................................. (8) .................... 6

54 ...................болт ................  ............................................................. (М8х20) ............. 6
55 ...................основание ........  .............................................................  ........................ 1



10
