Ленточная пила JWBS-16X. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

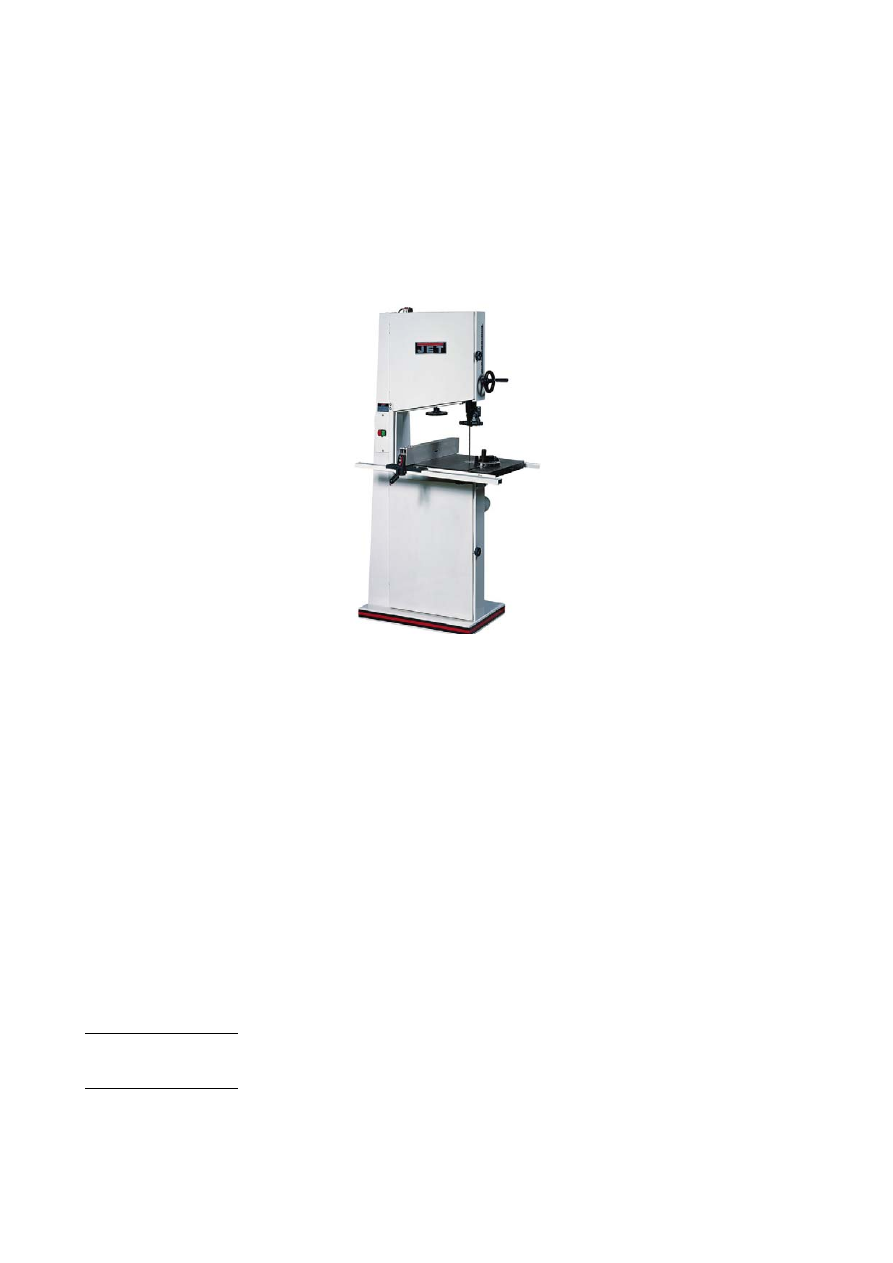

ЛЕНТОЧНАЯ ПИЛА JWBS-16X

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах












1. ОБЩИЕ УКАЗАНИЯ

Станок предназначен для пиления изделий из дерева и подобных материалов, а также твер-

дых полимерных материалов.

Нельзя пилить изделия из металла.
Обработка других материалов недопустима, или может производиться только после консуль-

тации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата-

ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-

тые технические правила работы на деревообрабатывающих станках.

Каждое  отклонение  от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.

В станке нельзя производить никаких технических изменений.
Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии. При работе на станке долж-

ны быть установлены все защитные приспособления и крышки.

Для станков 220В: Соединительный кабель (или удлинитель) от автомата защиты и от источ-

ника  электропитания  до  станка  должен  быть  не  менее 3x1,5мм² (желательно  медный,  трёх-
жильный, с сечением каждой жилы не менее 1,5 мм

2

).

Для станков 380В: Соединительный кабель (или удлинитель) от автомата защиты и от источ-

ника электропитания до станка должен быть не менее 4x1,5мм² (желательно медный, четырёх-

жильный, с сечением каждой жилы не менее 1,5 мм

2

).



Станок  разрешается  эксплуатировать  лицам,  которые  ознакомлены  с  его  работой,  техниче-

ским обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу.

Не запускайте станок в работу!



Ленточная пила JWBS-16X



2

2. КОМПЛЕКТ ПОСТАВКИ

1.  Стол станка
2.  Параллельный упор
3.  круглый упор

4.  расширение стола
5.  Торцовый упор
6.  Монтажные принадлежности
7.  Полотно пилы 20 мм
8.  Инструкция по эксплуатации

9.  Список деталей

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение ........ 230 В ~1/N/РЕ 50 Гц
Выходная мощность  1,1 кВт (1,5л.с.)
Рабочий ток .................................. 7  A
Соединительный провод           3x1,5мм²

Устройство защиты ..................... 16 A
Напряжение ............ 380 В ~3/PE 50Гц

Выходная мощность 1,5 кВт ( 2 л.с.)
Рабочий ток ............................... 3,5 A
Соединительный провод
5x1,5мм²

Устройство защиты ..................... 16 A

Диаметр шкива ........................ 420 мм
Ширина распила ............. макс. 405 мм
Высота пропила .............. макс. 250 мм

Длина полотна пилы .............. 3125 мм
Ширина полотна пилы: ......... 3- 25 мм
Толщина полотна пилы ........ 0,5-0,7 мм
Скорость резания: .............. 900 м/мин
Рабочий стол (ДxШ) .......... 430x430 мм
Наклон рабочего стола ......... 10° – 45°

Высота рабочего стола ............. 890 мм
Масса станка ...........................  130  кг

*Примечание:  Спецификация  данной  инструкции  является  общей  информацией.  Данные
технические характеристики были актуальны на момент издания руководства по эксплуатации.

Компания WMH Tool Group оставляет за собой право на изменение конструкции и комплектации
оборудования без уведомления потребителя.

Настройка,  регулировка,  наладка  и  техническое  обслуживание  оборудования  осуществляются
покупателем.



4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника  безопасности    включает  в  себя  также  соблюдение  инструкции  по  эксплуатации  и

техническому обслуживанию, предоставленные изготовителем.

Всегда храните инструкцию, предохраняя ее от грязи и влажности, передавайте дальнейшим

пользователям.

Ежедневно перед включением станка проверяйте функционирование необходимых защитных

устройств.

Установленные  дефекты  станка  или  защитных  устройств  необходимо  незамедлительно  уст-

ранить с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.
Применяйте необходимые согласно предписаниям средства личной защиты.

Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные часы.
Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.
Для работы с пильной лентой надевайте рабочие перчатки.

Удаляйте посторонних, особенно детей, из опасной зоны.
Перед началом работы проверьте правильное направление зубьев пильной ленты.

Перед распиловкой удалите из заготовок гвозди и другие инородные предметы.
Минимальные и максимальные размеры заготовок должны быть соблюдены.

При  работе  с  длинными  заготовками  используйте  соответствующие  удлинения  стола,  роли-

ковые опоры.

При  пилении  заготовок  круглого  сечения  необходимо  предохранять  их  от  проворачивания.

При  пилении  неудобных  для  обработки  заготовок  применяйте  дополнительные  крепления  и
подходящие вспомогательные удлинения стола.

Верхнюю направляющую пильной ленты опускать как можно ближе к заготовке.
При наклоненном столе установите продольный упор на нижнюю половину стола.

Следить за тем, чтобы все заготовки при обработке  надежно удерживались и безопасно пе-

ремещались.

Удаляйте отрезанные и заклинившие заготовки только при выключенном моторе и при пол-

ной остановке полотна пилы.

Убирать стружку и заготовки только при выключенном станке.
Содержите рабочее место свободным от мешающих заготовок и прочих предметов.

Не оставляйте без присмотра работающий станок.
Перед уходом с рабочего места отключите станок.
Полотно ленты пилы должно достичь максимального числа оборотов, прежде чем начать пи-

ление.

3

Учитывайте время пробега полотна ленты пилы при торможении, оно не должно превышать

10 секунд.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.
Станок должен быть установлен так, чтобы было достаточно места для его обслуживания и

направления заготовок.

Следите за хорошим освещением.

Не используйте станок поблизости от горючих жидкостей и газов.
Принимайте  во  внимание  возможности  сообщения  о  пожаре  и  борьбе  с  огнем,  например  с

помощью расположенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя.
Постоянно обращайте внимание на то, чтобы не образовывалось слишком много пыли – все-

гда применяйте подходящую вытяжную установку. Древесная пыль является взрывоопасной и
может быть вредной для здоровья.

Работы с электрическим оборудованием станка разрешается проводить только квалифициро-

ванным электрикам.

Не перегружайте станок. Он работает намного лучше и дольше, если его мощность использу-

ется надлежащим образом.

Никогда не используйте станок, если включатель-выключатель не функционирует надлежа-

щим образом.

Следите  за  тем,  чтобы  электрическая  проводка  не  мешала  рабочему  процессу,  и  чтобы  об

нее нельзя было споткнуться.

Немедленно заменяйте поврежденный сетевой кабель.

Переоснащение, регулировку и очистку, производить только после полной остановки станка

и отключенном эл. питании.

Немедленно заменяйте поврежденные пильные ленты.
Изношенный вкладыш стола должен быть заменен.

4.1. ВНИМАНИЕ опасности

Даже  при  использовании  станка  в  соответствии  с  инструкциями  имеются  следующие  оста-

точные опасности:

Опасность получения травмы от вращающегося полотна пилы в рабочей зоне.
Опасность из-за разрушения полотна пилы.

Опасность из-за разлетающихся частей заготовок.
Опасность из-за шума и пыли.

Обязательно надевать средства индивидуальной защиты, такие как очки для глаз и наушни-

ки. Использовать отсасывающую установку!

Опасность поражения электрическим током при неправильной прокладке электрического ка-

беля.
4.2. Звуковая эмиссия

Значения определяют согласно стандарту EN 1807:1999 (Коэффициент погрешности измере-

ния 4 дБ).

Заготовка из бука:
Т=30 мм, Д=1500 мм, влажность 8,5%

Уровень мощности звука (согласно EN 3746):
Холостой ход

82,5

дБ (A)

Обработка



93,6  дБ (A)

Уровень звукового давления (согласно EN 11202):
Холостой ход

74,7

дБ (A)

Обработка



87,2  дБ (A)

Указанные величины являются указателем шума станка, но не являются указателем для безо-

пасной работы.

4.3. Пылевыделение

Ленточные пилы конструктивного ряда JWBS-16/18/20 были оценены с точки зрения

вредного воздействия пыли при скорости воздуха 20 м/сек на всасывающем патрубке

диаметром  100мм:

Разрежение 1250

Пa

Объемный поток 565

м³/час

Действительное в настоящее время предельное допустимое значение концентрации

пыли 2 мг/м³  надежно соблюдается на рабочем месте.



4

5.  ТРАНСПОРТИРОВКА  И  ПУСК  В  ЭКС-
ПЛУАТАЦИЮ
5.1.Транспортировка и установка

Станки  установлены  на  деревянном  под-

доне.

Для  транспортировки  используйте  стан-

дартный  штабелер  или  погрузчик.  Предо-
храняйте  станок  при  транспортировке  от
падения.

Установка станков должна производиться

в закрытых помещениях,  при этом являются

вполне  достаточными условия  обычной  сто-
лярной мастерской.

Поверхность, на которой устанавливается

станок,  должна  быть  достаточно  ровной  и

способной  выдерживать  нагрузки.  При  не-
обходимости  станок  можно  жестко  закре-
пить на устанавливаемой поверхности.

По  соображениям  упаковки  станок  по-

ставляется не полностью смонтированным.
5.2. Монтаж

Если  Вы  при  распаковке  обнаружили  по-

вреждения  вследствие  транспортировки,
немедленно  сообщите  об  этом  Вашему  про-

давцу, не запускайте станок в работу!

Удаляйте защитную смазку от ржавчины с

помощью мягких растворителей.

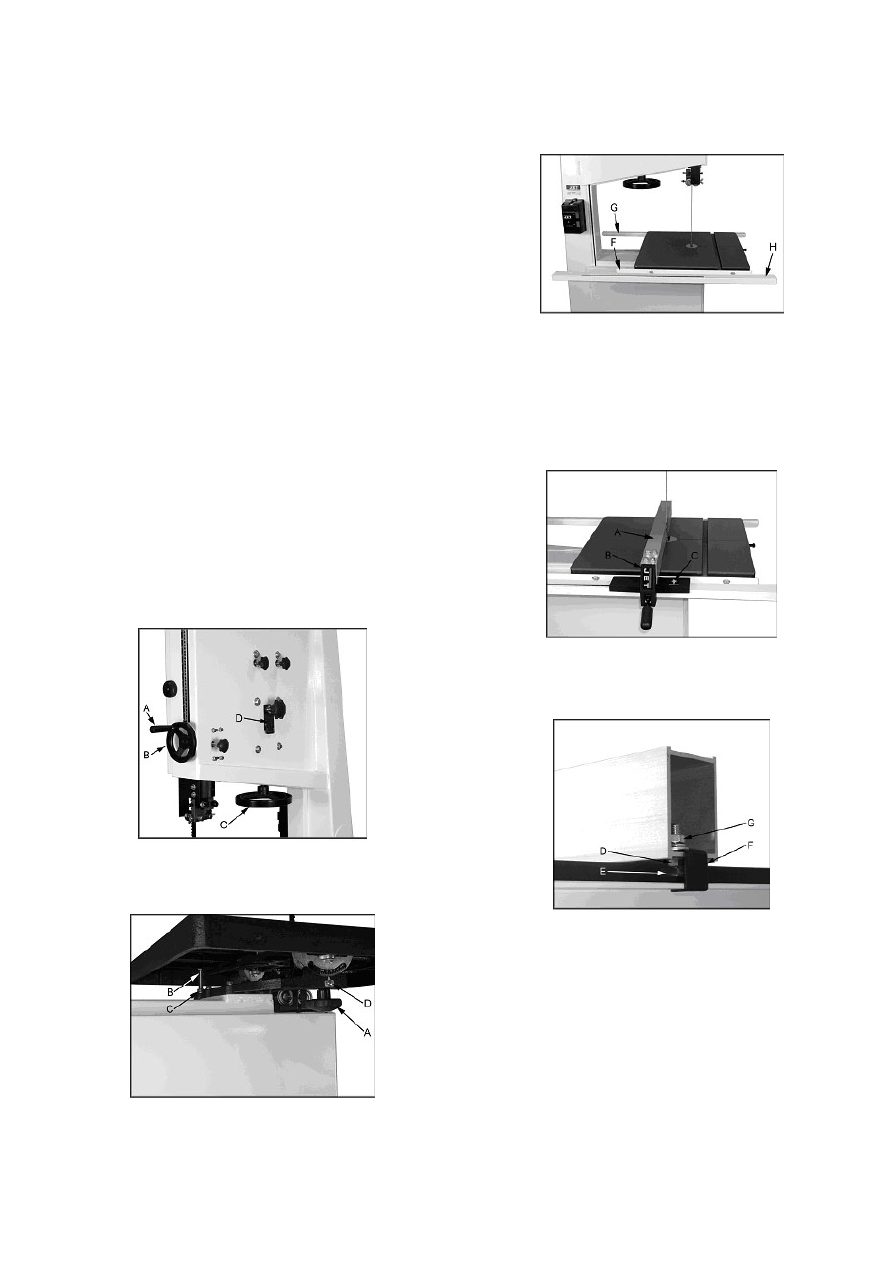

Установите  рукоятку  (А,  Рис. 1) на  махо-

вик (В, рис.1).



Рис. 1

Установите стол на балансир и закрепите

его с помощью двух винтов с грибообразной
головкой (А, рис.2).



Рис. 2

Установите стол станка под прямым углом

к  полотну  пилы  и  при  необходимости  отре-

гулируйте упор стола (В, рис.2) и указатель
углов в градусах (D, рис.2).

Установите направляющие параллельного

упора (G,рис.3) к столу станка, используя 4

винта с шестигранными головками, 4 грове-
ра  и 4 обычных  шайбы,  и  выставьте  упор

параллельно поверхности стола.



Рис. 3

Установите  профиль  с  мерной  линейкой

(Н,  рис.3)  и  закрепите  его  с  помощью 5-ти
винтов  с  шестигранной  головкой, 5-ти  гро-

веров и 5-ти обычных шайб.

Установите  упор  (В,  рис.4)  и  выставьте

профиль  упора  (А,рис.4)  параллельно  с
пильной лентой.



Рис. 4

Подведите упор к полотну пилы и устано-

вите  стрелку  на  мерной  линейке  (С,  рис.4)

на ноль.



Рис. 5

Выставьте параллельный упор с помощью

направляющих  и  заднего  ограничителя(Е,

рис. 5) так,  чтобы  его  расстояние  от  стола
составляло 1 мм.

5

5.3. Подключение к электрической сети

Подсоединение к сети со стороны пользо-

вателя,  а  также  применяемые  удлинители
должны  соответствовать  тех.  характеристи-

кам.

Напряжение сети и частота должны соот-

ветствовать  рабочим  параметрам,  указан-
ным на фирменной табличке.

Защитное устройство станка должно быть

рассчитано на 16 А.

При  перегрузке  мотора  он  самостоятель-

но отключается.

После охлаждения в течение примерно 10

минут можно снова включить станок.
5.4. Подсоединение вытяжной вентиля-

ции

Перед  пуском  в  эксплуатацию  станок

должен  быть  подключен  к  вытяжной  уста-

новке таким образом, чтобы при включении
станка автоматически включалась вытяжная

вентиляция

Минимальная скорость воздуха на всасы-

вающем  патрубке  должна  составлять 20
м/сек.

Всасывающие шланги должны характери-

зоваться по качеству как  „тяжело горючие“
и соединены с заземлением станка.
5.5. Пуск в эксплуатацию

Станок  включается  посредством  нажатия

зеленого выключателя: С помощью красного
выключателя  производится  остановка  стан-

ка.
6. РАБОТА СТАНКА
Правильное рабочее положение:

Перед станком за пределами линии пиле-

ния (опасной зоны).

Обращение с заготовкой:

Держите  заготовку  руками  за  пределами

зоны пиления.

Подавать заготовку к полотну пилы в на-

правлении  нанесенной  риски  и  устанавли-
вать поворачивая ее по риске при уводе пи-

лы в ходе распила.

Подавать заготовку равномерно, не пере-

кашивать,  пропил  выполнять  полностью  до

конца.

Не  вытягивайте  заготовку  назад,  так  как

при  этом  полотно  пилы  может  соскочить  с
вращающих шкивов.

Широкие и длинные заготовки поддержи-

вать роликовыми опорами.

Указания по работе:
Работайте  только  с  острым  и  качественно
заточенным полотном пилы.

В зоне пиления подавать короткую заготов-
ку только с помощью толкающего штока.

При  пилении  заготовок  круглого  сечения
необходимо  предохранять  их  от  проворачи-

вания с помощью подходящих приспособле-

ний.
 Безопасная работа

А.1.: выполнение высоких распилов;
A.2.: выполнение распилов под углом;

A.3.: пропиливание шипов;
A.4.: пропиливание шпонок;

A.5.: изогнутые пропилы;
A.6.: дугообразные пропилы;
A.7.: пиление по шаблону;

A.8.: выполнение пиления по кругу.
7.  РАБОТЫ  ПО  НАЛАДКЕ  И  РЕГУЛИРОВ-

КЕ
Общие указания

Перед  работами  по  наладке  и  регулировке
станок  должен  быть  предохранен  от  непро-

извольного включения.
Отсоедините от Эл.сети!
7.1. Монтаж полотна пилы

Полотно  пилы  должно  соответствовать  при-
веденным техническим характеристикам.

Перед  установкой  проверить  полотно  пилы
на  наличие  повреждений  (трещин,  повреж-

денных  зубьев,  изгибов).  Не  применяйте
поврежденные полотна пил.

Следите  за  тем,  чтобы  зубья  полотна  пилы
были  направлены  в  направлении  распила
(вниз).

При обращении с полотном пилы надевайте
подходящие защитные перчатки.

Замена полотна пилы должна производиться
только при отключенном станке от Эл.сети.

7.2. Регулировка движение полотна пи-
лы

Никогда  не  проводить  регулировку  при  ра-
ботающем станке.
При  монтаже  полотна  пилы    обратите  вни-

мание  на  правильный  ход  полотна  пилы  по
шкивам.

Полотно  пилы  должно  передвигаться  по  се-
редине резинового покрытия шкива.

С  помощью    маховика    на  задней  стороне
верхней части станка может быть выставлен

правильный ход пилы.
После  установки  полотна  пилы  необходимо
обратить  внимание  на    его  достаточное  на-

тяжение.  Индикацию  для  этого  Вы  найдете
на обратной стороне станка.

7.3  Регулировка  направляющей  полот-
на пилы

Никогда  не  проводите  регулировку  при  ра-
ботающем станке.

Направляющую  установите  в  глубину  так,
чтобы  расстояние  от  основания  зуба  до  на-
правляющих  элементов  составляло  пример-

но 1 мм с каждой стороны, задний ролик ус-
тановить на расстоянии 1 мм от полотна пи-

лы.
Боковые  направляющие  ролики  установить

так, чтобы они при работающем станке сво-
бодно  вращались.  Необходимо  следить  за

тем,  чтобы  полотно  пилы  не  сдвигалось  в
сторону.


6

Установите  верхнюю  направляющую  на  вы-
соте примерно 5 мм над заготовкой.

Проверните  верхний  шкив  рукой  в  направ-
лении  вращения  и  проверьте  правильность

сделанных регулировок.
После этого включите станок.

8.  КОНТРОЛЬ  И  ТЕХНИЧЕСКОЕ  ОБСЛУ-
ЖИВАНИЕ
Общие указания

Перед  проведением  работ  по  техническому
обслуживанию, чистке и ремонту - отключи-

те станок от эл. сети!
Ремонтные и сервисные работы по электри-

ческой  системе  могут  проводиться  только
квалифицированным электриком.

Регулярно очищайте станок.
Ежедневно  проверяйте  исправность  функ-
ционирования системы удаления опилок.

Все  защитные  и  охранные  приспособления
должны  быть  установлены  обратно,  как

только  работы  по  обслуживанию,  очистке
или ремонту завершены.
Учитывайте,  что  строгальные  ножи,  обрези-
ненные  валы  привода  движения  заготовки,

плоские,  поликлиновые,  клиновые  и  другие
ремни, а также цепи, используемые в конст-
рукции станка, относятся к деталям быстро-

изнашивающимся  (расходные  материалы)  и
требуют  периодической  замены.  Гарантия

на  такие  детали  не  распространяется.  За-
щитные  кожуха,  отдельные  детали  из  пла-

стика  и  алюминия,  используемые  в  конст-
рукции  станка,  выполняют  предохранитель-

ные функции. Замене по гарантии такие де-
тали не подлежат.
Регулярно  проверяйте  правильность  уста-

новки направляющей полотна пилы.
Рабочие шкивы:

Резиновое  покрытие  шкивов  должно  регу-
лярно чиститься.

Регулировочный  узел  верхнего  шкива  дол-
жен регулярно смазываться.

Привод:
Необходимо регулярно проверять натяжение
приводного ремня.

Тормоз

двигателя

электромеханический

(тормозной  двигатель).  Если  время  тормо-

жения  превышает 10 секунд,  свяжитесь  с
сервисной службой.
Вставка стола:
Очищайте посадочное место вставки стола с

выфрезерованным пазом для пилы
Следите  за  тем,  чтобы  новая  вставка  стола
не возвышалась над столом.

Полотна пил:
Уход за полотнами пилы должен быть пору-

чен только обученному персоналу.
Применяйте только качественно заточенные

полотна пил.




9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает

*нет тока – проверить соединительные про-
вода и предохранитель;

*дефект мотора, выключателя или кабеля –
вызвать электрика;

*сработала  защита  от  перегрузки – дать
двигателю остыть и снова включить станок;
сильные вибрации станка

*станок стоит неровно – выровнить станок;
*загрязнена  опорная  поверхность  шкивов –

очистить резиновое покрытие;
*треснуло  полотно  пилы – немедленно  за-

мените полотно пилы;
угол распила не равен 90°

*неправильно  установлен  параллельный
упор;
*неправильно  установлена  направляющая

пилы;
плохое качество поверхности распила

*неправильно выбрано полотно пилы;
*полотно пилы загрязнено смолой;

*тупое полотно пилы;
*неправильно  отрегулирована  направляю-

щая полотна пилы;
*недостаточное натяжение полотна пилы;
*неоднородная заготовка;

*слишком  большое  усилие  подачи – не  пе-
регружайте станок при обработке.
10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
Полотна пил с различным количеством зубь-

ев Вы найдете в прайс-листе Jet.
