Копировальное устройство для токарного станка по дереву Модель MFC1000





Руководство по эксплуатации

Это копировальное устройство можно устанавливать на большинство токарных станков и использовать для изготовления одинаковых деталей на токарном станке, работая от установленного экземпляра образца или плоского шаблона. Оно даёт возможность скопировать широкий ассортимент форм изделий быстро и эффективно. Это будет ценным вспомогательным оборудованием для любого обычного токарного станка.

Спецификация




Максимальная длина деревянных заготовок

1000 мм

Максимальное выдвижение резца

35 мм

Регулировка высоты центра заготовки

150-210 мм

Габаритные размеры (ДхШхВ)

1330x380x330 мм

Масса

18 кг





  1. Ручка регулировки

  2. Корпус движения резца

  3. Регулятор выдвижения резца

  4. Маховик для бокового движения корпуса резца

  5. Втулка движения

  6. Реечная направляющая

  7. Рукоятка фиксации

  8. Регулируемый винт высоты копира

  9. Центр крепления копируемой детали

  10. Шина для скольжения корпуса резца

  11. Кронштейн крепления устройства на станок

  12. Крепеж шаблона деталей

  13. Экран безопасности

  14. Резец








Принцип применения

Деталь, которую нужно скопировать, можно закрепить в копир или сделать плоский шаблон из фанеры или MDF 6-9mm толщиной с профилем изготавливаемой детали. Заготовку закрепляют в центрах между передней и задней бабкой токарного станка. Специальный шток в корпусе резца при движении вдоль шаблона огибает его профиль, а резец последовательно вырезает на заготовке необходимую форму.

Резец не выполняет идеальную поверхность детали, поэтому необходимо после резца доработать деталь токарным инструментом или шлифовальной шкуркой.

Копировальное устройство

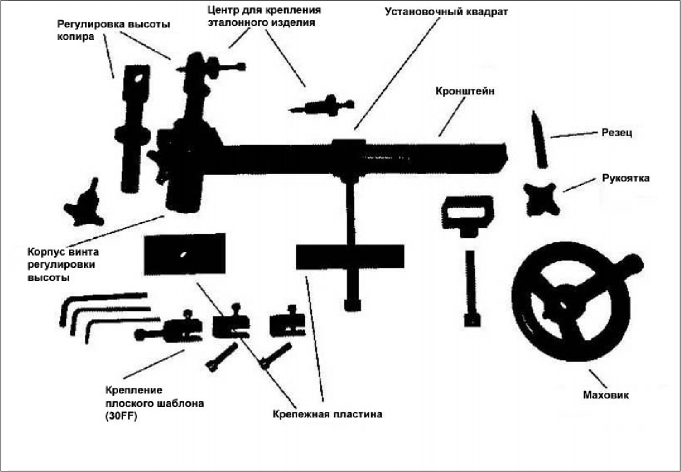

Копировальное устройство токарного станка поставляется в сборе, но его крепление к токарному станку прилагается отдельно.

Для крепления копировального устройства к токарному станку внимательно рассмотрите картинку устройства на коробке станка. Соедините все детали находящиеся в коробке. Отрегулируйте установку резца в один уровень с центрами передней и задней бабки токарного станка. Крепко зафиксируйте все регулировочные и установочные детали и приступайте к изготовлению изделия, убедитесь, что копир прочно закреплён.

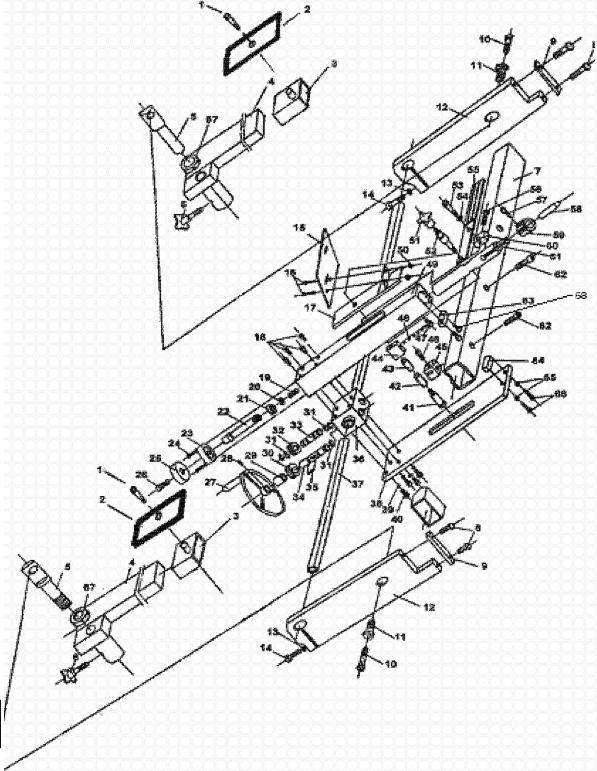

Монтажная схема: копировальное устройство в сборе




• EXPLODED D ACIRAM





Список деталей: копировальное устройство




Описание / английский

Описание / русский

Кол-во

1.

Hex bolt

Болт

2

2.

Clamp plate

Плита струбцины

2

3.

Square tube

Квадратная пробка

2

4.

Socket tube

Пробка гнезда

2

5.

Adjustable height tube

Регулируемая пробка высоты

2

6.

Knob for hand steady handle

Схват придает устойчивость ручке

2

7.

Rectangular slide bar

Прямоугольное скольжение

1

8.

Hex bolt M6x16

Болт М16х16

2

9.

Clamp plate

Плита струбцины

2

10.

Center (to hold “original “ item)

Центр (держать первоначально деталь)

2

11.

Bedway fixing bracket collar

Ворот кронштейна отладки Bedway

2

12.

Vertical end plate

Вертикальная концевая шайба

2

13.

Spring washer

Шайба

14

14.

Hex bolt M6x40

Болт М6х40

2

15.

Safety shield

Экран безопасности

1

16.

Screw M5x12

Винт M5x12

2

17.

Safety shield base

Основание экрана безопасности

1

18.

Hex screw M6x25

Винт M6x25

4

19.

Screw M4x12

Винт M4x12

1

20.

Washer

Шайба

1

21.

Nut

Гайка

1

22.

Adjusting bolt

Регулирующий болт

1

23.

Fixed disk

Диск

1

24.

Screw M4x12

Винт M4x12

2

25.

Adjusting wheel

Регулирующие колесо

1

26.

Screw M8X12

Винт M8X12

1

27.

Handwheel for lateral movement

Маховик для бокового движения

1

28.

Screw M8x12

Винт M8x12

1

29.

Sleeve

Втулка

1

30.

Gear

Шестерня

1

31.

Retaining ring C-15

Защитное кольцо C-15

7

32.

Gear

шестерня

1

33.

Long shaft

Длинный вал

1

34.

Short shaft

Короткий вал

1

35.

Flat key M5x12

Плоский ключ M5x12

1

36.

Gear box

Коробка передач

1

37.

Rack

Стойка

1

38.

Support plate

Плита поддержки

1

39.

Spring washer 6

Шайба 6

2

40.

Screw M6x16

Винт M6x16

5

41.

Bolt

Болт

1

42.

Sleeve

Втулка

1

43.

Sleeve

Втулка

1

44.

Bolt base

Основание болта

1

45.

Template pattern clamp & bolts (30FF)

Шаблон рисунка струбцины и болтов

(30FF)

1

46.

Hex nut M6x20

Гайка M6x20

2

47.

Hex nut M6x12

Гайка M6x12

1

48.

Spring

пружина

1

49.

Main guide carriage

Главный экипаж направляющего выступа

1

50.

Nut M5

Гайка M5

2

51.

Locking handle

Фиксирующая ручка

1

Список деталей: копировальное устройство




52.

Bolt

Болт

1

53.

Hex bolt M6x12

Болт M6x12

1

54.

Washer Φ 6

Шайба Φ 6

1

55.

Hand steady handle

Схват придает устойчивости ручке

1

56.

Hex BOLT M6x25

Болт M6x25

2

57.

Hex BOLT M6x20

Болт M6x20

1

58.

Cutter

Резец

1

59.

Clamping sleeve

Зажимная втулка

1

60.

Gemel base

Основание Gemel

1

61.

Arbor

Вал

1

62.

Hex nut M8x30

Гайка M8x30

3

63.

Guiding block

Направляющий блок

1

64.

Guiding block

Направляющий блок

1

65.

Hex nut

Гайка

2

66.

Hex bolt M6x25

Болт M6x25

2

67.

Hex nut

Гайка

2

68.

Screw M5X12

ВинтM5X12

2











////////////////////////////
