РЕЙСМУСОВЫЙ СТАНОК JWP-201. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

РЕЙСМУСОВЫЙ СТАНОК JWP-201

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

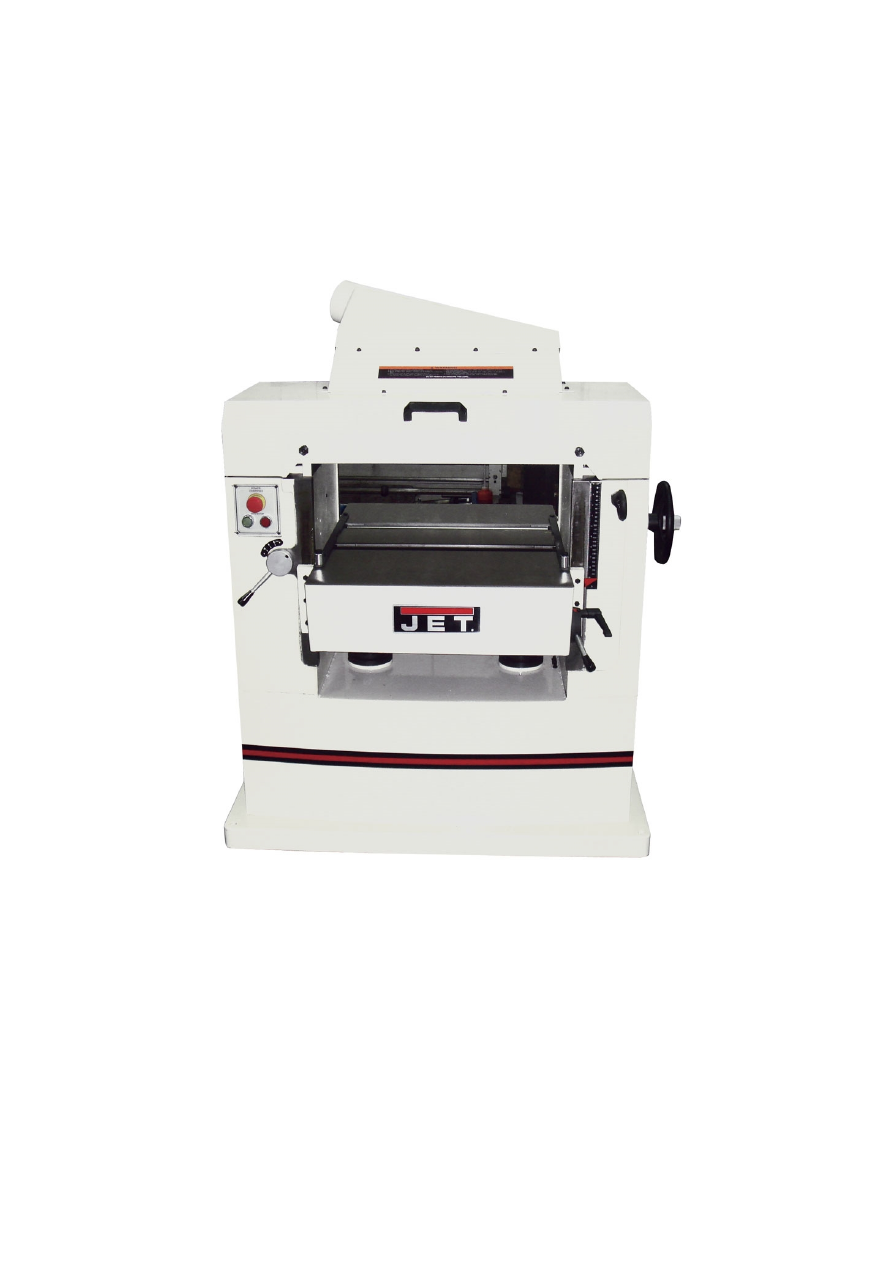

Рейсмусовый станок JWP-201

Уважаемые покупатели,

Большое спасибо за доверие, которое Вы проявили к нам с приобретением нового оборудо-

вания JET. Данное руководство было подготовлено для владельцев и операторов

JET JWP-

201

рейсмусовый станок для содействия безопасности при монтаже, эксплуатации и обслу-

живания.Пожалуйста, внимательно прочитайте информацию, содержащуюся в данной инст-

рукции и сопроводительные документы. Для получения максимального срока службы и эф-

фективности с вашего оборудования, прочитайте это руководство и следуйте инструкциям.

Общие указания

Станок  предназначен  для  строгания  изделий  из

древесины. Нельзя обрабатывать изделия из ме-

талла.  Обработка  других  материалов  недопусти-

ма,  или  может  производиться  только  после кон-

сультации с представителями компании. Наряду с

указаниями  по  технике  безопасности,  содержа-

щимися в инструкции по эксплуатации, и особыми

предписаниями  Вашей  страны  необходимо при-

нимать  во  внимание  общепринятые  технические

правила работы на деревообрабатывающих стан-

ках. Каждое  отклонение  от  этих  правил  при  ис-

пользовании  рассматривается  как  неправильное

применение и продавец не несет ответственность

за повреждения, произошедшие в результате это-

го. В станке нельзя производить никаких техниче-

ских  изменений.Ответственность  несет  только

пользователь. Использовать  станок  только  в тех-

нически  исправном  состоянии.  При  работе  на

станке  должны  быть  установлены  все  защитные

приспособления  и  крышки. Соединительный  ка-

бель  (или  удлинитель)  от  автомата  защиты  и  от

источника электропитания до станка должен быть

не  менее  4x4мм²  (желательно  медный,  четырёх-

жильный,  с  сечением  каждой  жилы  не  менее  4

мм2). При  возникновении  неисправностей  в  про-

цессе  эксплуатации  станка  не  пытайтесь  ставить

не оригинальные  детали  и  узлы,  не  вносите  кон-

структивных  изменений  и  переделок  в  станок.

Станок  разрешается  эксплуатировать  лицам,  ко-

торые  ознакомлены  с  его  работой,  техническим

обслуживанием  и  предупреждены  о  возможных

опасностях. Компания производитель  оставляет

за собой право на изменение деталей, узлов кон-

струкции и принадлежностей, если это будет при-

знано  целесообразным,  в  любое время  и  без

предшествующего  уведомления. Если  Вы  при

распаковке  обнаружили  повреждения  вследствие

транспортировки,  немедленно сообщите  об  этом

Вашему продавцу. Не запускайте станок в работу!

КОМПЛЕКТ ПОСТАВКИ

Вытяжной кожух со штуцером Ø 127 мм

Адаптер вытяжки с Ø 127 мм на Ø 150 мм

Штурвал

Шаблон для установки ножей

4 опоры под корпус станка

Инструмент для обслуживания

Список деталей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность................ 5,6 кВт / S1 100%

Потребляемая мощность.......... 8,5 кВт / S6 40%

Макс. ширина строгания .......................... 560 мм

Макс. проход по высоте ........................... 230 мм

Макс. снятие стружки за проход .................. 5 мм

Мин. проход по высоте ................................ 6 мм

Мин. длина строгания .............................. 250 мм

Количество ножей .............................................. 4

Размер ножа (ДхШхТ)................. 563 x 25,4 x 3 мм

Частота вращения строгального вала4800 об/мин

Диаметр ножевого вала ............................... 76 мм

Диаметр входного вала................................ 75 мм

Диаметр выходного вала ............................. 85 мм

Скорость подачи................................ 6 и 10 м/мин

Диаметр вытяжного отверстия................... 127 мм

Ролики в столе...................................................... 2

Размер стола (ДхШ)...........................820 х 605 мм

Общие размеры (ДхШхВ) .... 820 х 1190 х 1390 мм

Масса .......................................................... 615 кг

*Примечание:

Спецификация  данной  инструкции

является  общей  информацией.  Данные техниче-

ские  характеристики  были  актуальны  на  момент

издания руководства по эксплуатации.

Компания  WMH  Tool  Group  оставляет  за  собой

право на изменение конструкции и комплектации

оборудования без уведомления потребителя.

Настройка,  регулировка,  наладка  и  техническое

обслуживание оборудования осуществляются

покупателем.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника  безопасности  включает  в  себя  также  со-

блюдение инструкции по эксплуатации и техниче-

скому  обслуживанию, предоставленные  изготови-

телем. Всегда  храните  инструкцию,  предохраняя

её  от  грязи  и  влажности,  передавайте  дальней-

шим пользователям. Ежедневно перед включени-

ем станка проверяйте функционирование необхо-

димых  защитных  устройств. Установленные  де-

фекты  станка  или  защитных  устройств  необходи-

мо незамедлительно  устранить  с  помощью  упол-

номоченных для этого специалистов. Не включай-

те  в  таких  случаях  станок,  выключите  его  из  эл.

сети. Применяйте необходимые согласно предпи-

саниям  средства  личной  защиты. Надевайте

плотно  прилегающую  одежду,  снимайте  украше-

ния, кольца и наручные часы. Если у Вас длинные

волосы, надевайте защитную сетку для волос или

головной  убор. Для  безопасного  обращения  со

строгальными ножами необходимо надевать под-

ходящие защитные перчатки. Держите ножи зато-

ченными  и  очищенными  от  ржавчины  и  смолы.

Следите,  чтобы  зажимные винты  были  надежно

затянуты. Удаляйте посторонних, особенно детей,

из  опасной  зоны. Перед  строганием  удалите  из

заготовок  гвозди  и  другие  инородные  предметы.

Минимальные и максимальные размеры заготовок

должны быть соблюдены. При работе с длинными

заготовками  используйте  соответствующие  удли-

нения стола, роликовые опоры. При строгании не-

удобных для обработки заготовок применяйте для

крепления  подходящие вспомогательные  средст-

ва. НЕ ПЫТАЙТЕСЬ снять кожух во время работы

станка. Нарушение этого правила может при-

вести к серьезным физическим увечьям.

Следить за тем, чтобы все заготовки при обработ-

ке  надежно  удерживались  и  безопасно  переме-

щались.Нельзя строгать слишком маленькие заго-

товки. Убедитесь что деталь длиннее, чем 250мм.

Не  эксплуатируйте  станок  при  открытом  кожухе

строгального  вала.  Если  кожух  необходимо от-

крыть для регулировки или обслуживания, его не-

обходимо  немедленно  установить  обратно  сразу

после  выполнения  нужных  процедур  и  перед  на-

чалом  эксплуатации  станка. Удалять  стружку  и

заготовки  только  при  выключенном  моторе  и  при

полной остановке станка.

По  соображениям  безопасности  на  этом  станке

необходимо работать, используя обе руки.

Во  время  работы  держите  руки  подальше  от  по-

дающих роликов и строгального вала.

Не разрешается  работа  на  станке  с  использова-

нием каких-либо подставок и лестниц.

Не оставляйте без присмотра работающий станок.

Перед уходом с рабочего места отключите станок.

Строгальный  вал  должен  достичь  максимального

числа оборотов, прежде чем начать строгание.

Учитывайте  время  пробега  строгального  вала

станка  при  торможении,  оно  не  должно  превы-

шать 10 секунд. Следите за тем, чтобы станок ус-

тойчиво стоял на твердом и ровном основании.

Станок должен быть установлен так, чтобы было

достаточно  места  для  его обслуживания  и на-

правления  заготовок. Следите  за  хорошим  осве-

щением. Не используйте станок поблизости от го-

рючих  жидкостей  и  газов. Принимайте  во  внима-

ние возможности сообщения о пожаре и борьбе с

огнем,  например  с помощью  расположенных  на

пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и

не подвергайте его воздействию дождя.

Постоянно  обращайте  внимание  на  то,  чтобы  не

образовывалось  слишком  много  пыли – всегда

применяйте  подходящую  вытяжную  установку.

Древесная пыль является взрывоопасной и может

быть вредной для здоровья.

Ваш станок должен быть заземлен. Если исполь-

зуется  шнур  или  штекер,  убедитесь,  что  каждое

гнездо  заземления  подсоединяется  к  подходяще-

му заземлению. Следуйте процедуре заземления,

прописанной  в  электротехнических правилах  и

нормах. Работы  на  электрическом  оборудовании

станка  разрешается  проводить  только  квалифи-

цированным электрикам

Не  перегружайте  станок.  Он  работает  намного

лучше и дольше, если его мощность используется

надлежащим образом.

Никогда не используйте станок, если включатель-

выключатель  не  функционирует  надлежащим  об-

разом.

Следите за тем, чтобы электрическая проводка не

мешала рабочему процессу, и чтобы об неё нель-

зя было споткнуться.

Удлинительный  кабель  необходимо  полностью

разматывать  с  барабана. Немедленно  заменяйте

поврежденный сетевой кабель.

Необходимо постоянно обращать внимание на то,

чтобы вентиляционные прорези мотора были все-

гда открытыми и чистыми.

Переоснащение,  регулировку  и  очистку,  произво-

дить только после полной остановки станка и от-

ключении эл. питания.

Поврежденные  строгальные  ножи  должны  быть

немедленно заменены.

ВНИМАНИЕ опасности

Даже  при  правильном  использовании  станка  воз-

никают приведенные ниже опасности.

Опасность  получения  травмы  от  вращающегося

ножа в рабочей зоне. Опасность из-за разрушения

строгальных  ножей. Опасность  ранения  отлетев-

шими частями заготовок.

Опасность  от  шума  и  пыли.  Обязательно  наде-

вайте средства личной защиты (защита глаз,

ушей  и  дыхательных  путей).  Применяйте  вытяж-

ные установки!

Опасность  поражения  электрическим  током  при

неправильной прокладке электрического кабеля.

ТРАНСПОРТИРОВКА И ПУСК В ЭКСПЛУАТАЦИЮ

Транспортировка и установка

Станок  разработан  для  эксплуатации  в  закрытых

помещениях  и  должен  прочно  размещаться  на

твердой  и  ровной  поверхности.  Аккуратно распа-

куйте и достаньте из станка все свободные дета-

ли  из  коробок,  проверьте  их  на  наличие  повреж-

дений.

Перед тем как производить дальнейшие действия,

внимательно  прочитайте  это  руководство,  чтобы

ознакомиться  с  правильной  сборкой,  обслужива-

нием и мерами предосторожности.

Удалите винты, которыми прикручен станок к под-

дону.  Станок  можно  зацепить  мягкими  стропами

за два подъёмных крюка Рис.1 (входят в комплект

поставки) в передней и задней части, чтобы под-

нять  строгальный  станок  от  поддона  и  перемес-

тить  его  в местоположение,  при  этом  следите

чтобы  стропа  не  поломала  кнопки  на  панели

управления.

Снимите  защитную  смазку  со  стола,  роликов  ос-

нования, подающих роликов, строгального вала и

отдельных  предметов,  упакованных  вместе  с  ма-

шиной, включая ручки.

Эту  смазку  можно  удалить  при  помощи  мягкой

ткани,  смоченной  в  керосине. Не  используйте

ацетон, бензин, растворитель и другие легко вос-

пламеняющиеся  жидкости!  Не  используйте  абра-

зивные  материалы,  они  могут  повредить  полиро-

ванную поверхность.

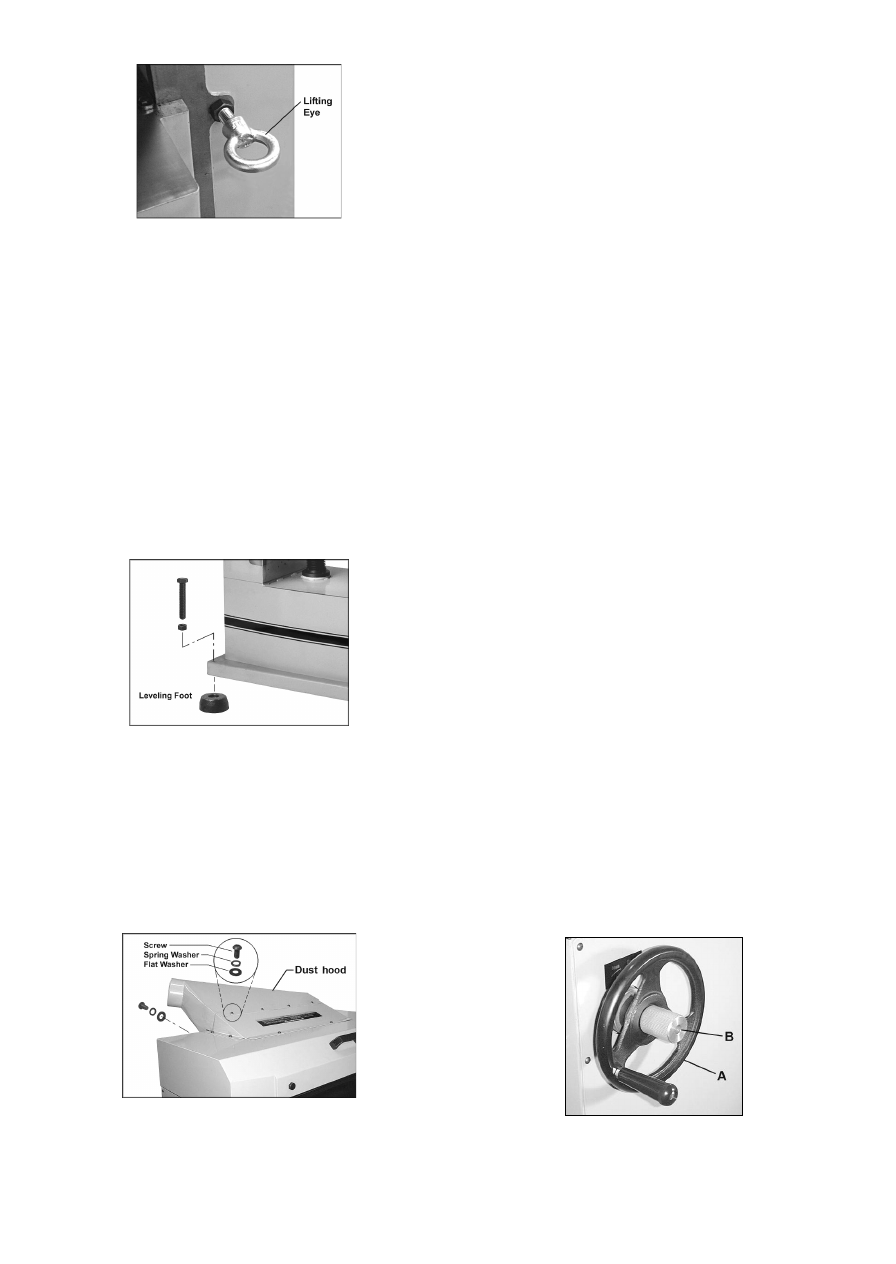

Рис. 1

Предупреждение:

Вес

станка

JWP-201

-

615

кг.

Обеспечить  достаточную  грузоподъемность и

надлежащее состояние ваших подъемных уст-

ройств.

После  установки подъемные  крюки могут  быть

удалены.

Установка

Подняв  станок  с  поддона  с  помощью  грузоподъ-

ёмного механизма и мягких строп, прикрутите че-

тыре  нижние  опоры  как  показано  на  Рис.2. Раз-

местив  станок,  проверьте  поверхность  стола

вдоль  и  поперек  при  помощи  нивелира.  С  помо-

щью  гаек  на  нижних  опорах  отрегулируйте  уста-

новку станка.

Рис. 2

Монтаж

Перед  проведением  монтажно-наладочных  работ

отключите станок от эл. сети!

Пылесборный кожух

Пылесборный  кожух  поставляется  в  стандартном

комплекте  станка  JWP-201,  он  предназначен  для

удаления стружки из станка с помощью вытяжной

установки.  Кожух  прикрепляется  к  станку  при  по-

мощи винтов и шайб, как показано на Рис.3.

Рис.3

Подключение к электросети

Подключение  к  электросети  должны  быть

сделаны компетентным электриком в соответ-

ствии со всеми требованиями по электробезо-

пасности.

Соединительный  кабель  от  автомата  защиты  до

станка  должен  быть 4x4мм²  (желательно медный

четырёх жильный с сечением каждой жилы не ме-

нее  4  квадрата).  Автомат  защиты 25А.  Удосто-

верьтесь, что напряжение Вашего электропитания

соответствует  табличке  на электромоторе  стро-

гального станка.

Станок должен быть должным образом зазем-

лен, чтобы предотвратить поражение электри-

ческим током.

После  подключения  электропитания  включите

станок  на  короткое  время  и  убедитесь  что  при-

водные валы вращаются в правильном направле-

нии. Если вращение обратное поменяйте две фа-

зы местами и проверьте ещё раз.

Пылеудаление

До  начала  работы, станок должен  быть  подклю-

чен к системе пылеудаления. Скорость потока на

всасывании должена быть 20м/сек.

Гибкие  шланги  должны  быть  из  негорючих  мате-

риала,  и  должены быть  подключен  к  системе  за-

земления станка.

Начало работы

Вы  можете  начать  работу  нажав  зеленую кнопку

на  пульте  управления. Красная  кнопка на пульте

управления останавливает станок.

В  случае  крайней  необходимости используйте

кнопку главного  выключателя,  чтобы  остановить

станок.

В случае перегрузки двигателя станок отключится

автоматически.  Примерно  через  10  минут  после

охлаждения двигателя  станок  может  быть  запу-

щен вновь.

Регулировка глубины реза

Глубина  резания  регулируется по  шкале  глубины

резания.

Для  регулировка  глубины  реза  ослабьте  ручку

блокировки (В, рис 4).

Рис. 4.

Используйте  маховик  (А,  рис.4),  чтобы изменить

глубину реза.

Один оборот маховика равен 1,6 мм.

Затяните ручку блокировки.

Регулировка скорости подачи

Для  регулировки  скорости  подачи, поверните ры-

чаг врегулировки скорости во время работы стан-

ка (рис. 5)

Данный  станок  имеет  две  скорости подачи:

6м/мин или 10м/мин

Рис. 5.

Ролики стола

Станок  поставляется  с  двумя  роликами  в  столе,

которые вращаются, когда деталь проходит через

станок, таким образом, снижая трение. Невозмож-

но  дать  точные  размеры  правильной  установки

высоты  роликов  стола,  потому  что  каждый  вид

древесины  ведет  себя  по-разному.  Как  правило,

когда строгаются грубые материалы, ролики стола

необходимо  поставить  в  верхнее  положение.  Ко-

гда строгаются гладкие материалы, то ролики на-

до установить в нижнем положении. Строгальный

станок  оборудован  эксцентриковым  подъёмом -

опусканием  роликов  стола  при  помощи  рычага

(Рис.6).

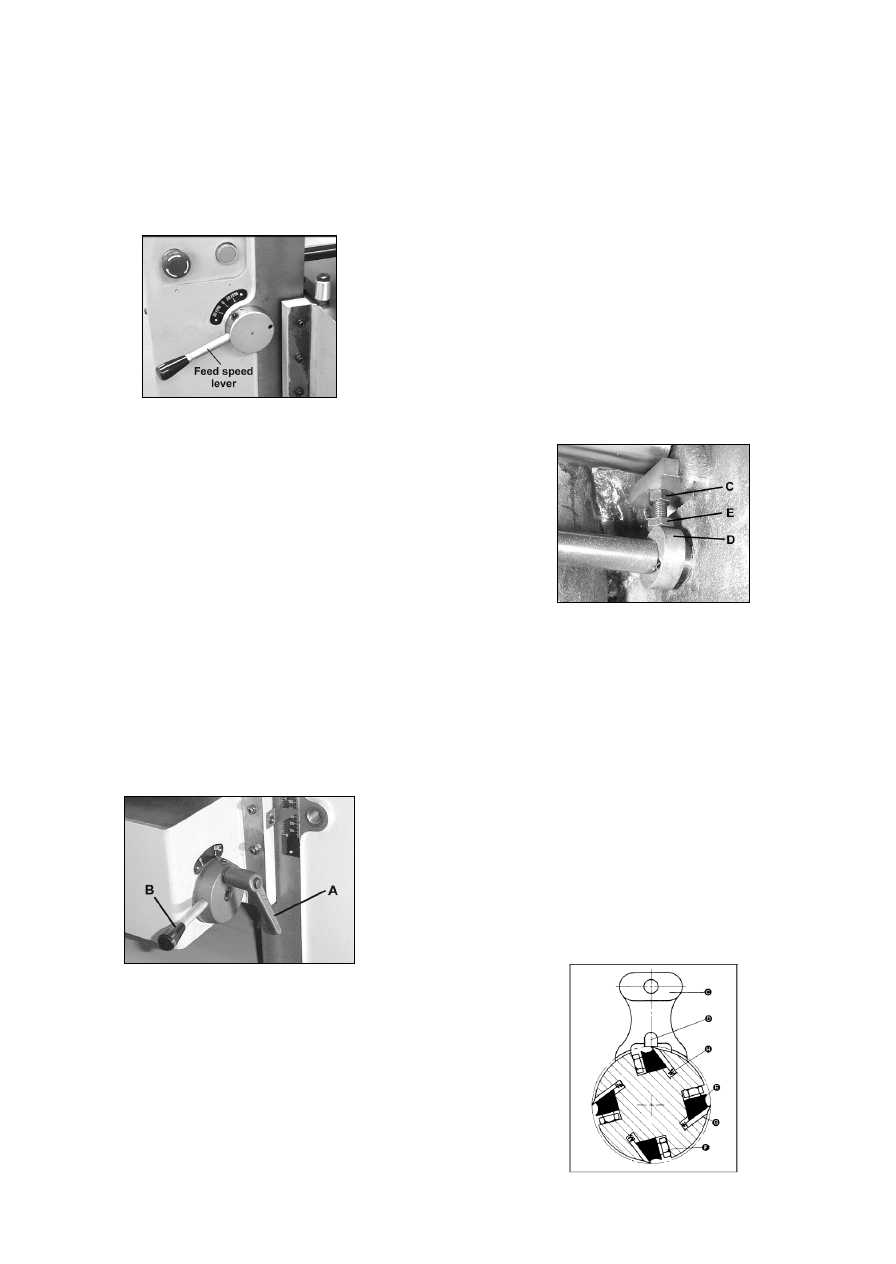

Чтобы установить высоту роликов стола, ослабьте

стопорную  ручку  (А) эксцентрика (Рис.6)  и  повер-

ните рычаг (В) быстрого подъёма. Повторно затя-

ните  стопорную  ручку  эксцентрика,  чтобы  зафик-

сировать регулирование.

Рис. 6

Ролики стола установлены на заводе для средне-

го  положения  строгания,  они  параллельны по от-

ношению к поверхности стола. Если они нуждают-

ся в регулировке сделайте следующее:

1. Отключите станок от электропитания

2. Ослабьте стопорную ручку (А) эксцентрика

(Рис.6) и поверните рычаг (В) быстрого подъёма в

ноль.

3.  Используйте  шаблон,  чтобы  найти  расстояние

от  вершины  стола  до  вершины  ролика  стола.

Ноль шаблон в этом положении.

4.  Если  установка  шаблона  больше  или  меньше

чем  ноль,  регулировочный  болт  под  столом надо

освободить от зажима стопорной гайки (C, Рис. 7),

который находится  выше  эксцентрика  (D,  Рис.  7)

около  конца  ролика,  который  нуждается в  уста-

новке. Вращайте винт с головкой (E, Рис. 7), пока

шаблон не установится в ноль.

5. Повторите процесс для другой стороны ролика

стола,  и  затем  повторно  проверьте  правильную

сторону. Важно, что оба конца роликов стола – на

одной высоте, чтобы облегчить движение заготов-

ки через станок.

6. Затяните стопорную гайку на каждой стороне и

проверьте второй ролик стола,

ВАЖНО:

Убедитесь, что высота переднего и зад-

него  роликов  одинаковая.  Ролики  стола всегда

должны быть параллельны к его поверхности.

Рис. 7.

Установка

и

регулировка

ножей

Установка строгальных ножей

Для  проверки  и  регулировки  ножей  строгального

вала следуйте следующим указаниям:

Отключите  станок  от  электропитания. Откройте

верхнюю крышку. Для проверки и регулировки но-

жей используйте  шаблон(Рис.9)  и  проверьте  все

четыре ножа. Ножи должны касаться нижнего края

центрального  выступа  (D,  Рис.8)  шаблона.  Если

требуется  регулировка  одного  или более  ножей,

немного  ослабьте  прижимную  планку  ножа  (Е,

Рис. 8), повернув шесть стопорных винтов (F, Рис.

8)  на  прижимной  планке.  Поверните  винты  так,

чтобы только ослабить прижим ножей в посадоч-

ном пазу вала, не нарушая установку и положение

самих ножей. Сделайте это для всех четырех но-

жей одновременно.

Рис.8

Поместите  шаблон  на  нож  (G,  Рис.  8).  Вращаите

регулировочные винты (Н, Рис.8) пока нож не кос-

нется центрального выступа (D, Рис. 8) шаблона,

приведите  в  начальное  положение прижимную

планку,  немного  закрутив обратно  шесть  стопор-

ных винтов (F, Рис. 8) в пазу.

Рис.9

ПРИМЕЧАНИЕ: В данный момент только затяните

нож в пазу так, чтобы он оставался на месте.

Если  необходимо  отрегулировать  еще ножи,  то

повторите шаг 4. После того, как все четыре ножа

закреплены винтами, поставьте на место и закру-

тите  шесть  стопорных  винтов (F,  Рис.8)  против

прорези,  начиная  с  винтов  по краям,  затем  цен-

тральные  винты,  пока  нож не  будет  надежно  за-

креплен  в  строгальном валу.  Таким  же  образом

затяните три оставшихся ножа.

Важно:  Проверьте  дважды  затяжку  всех вин-

тов.

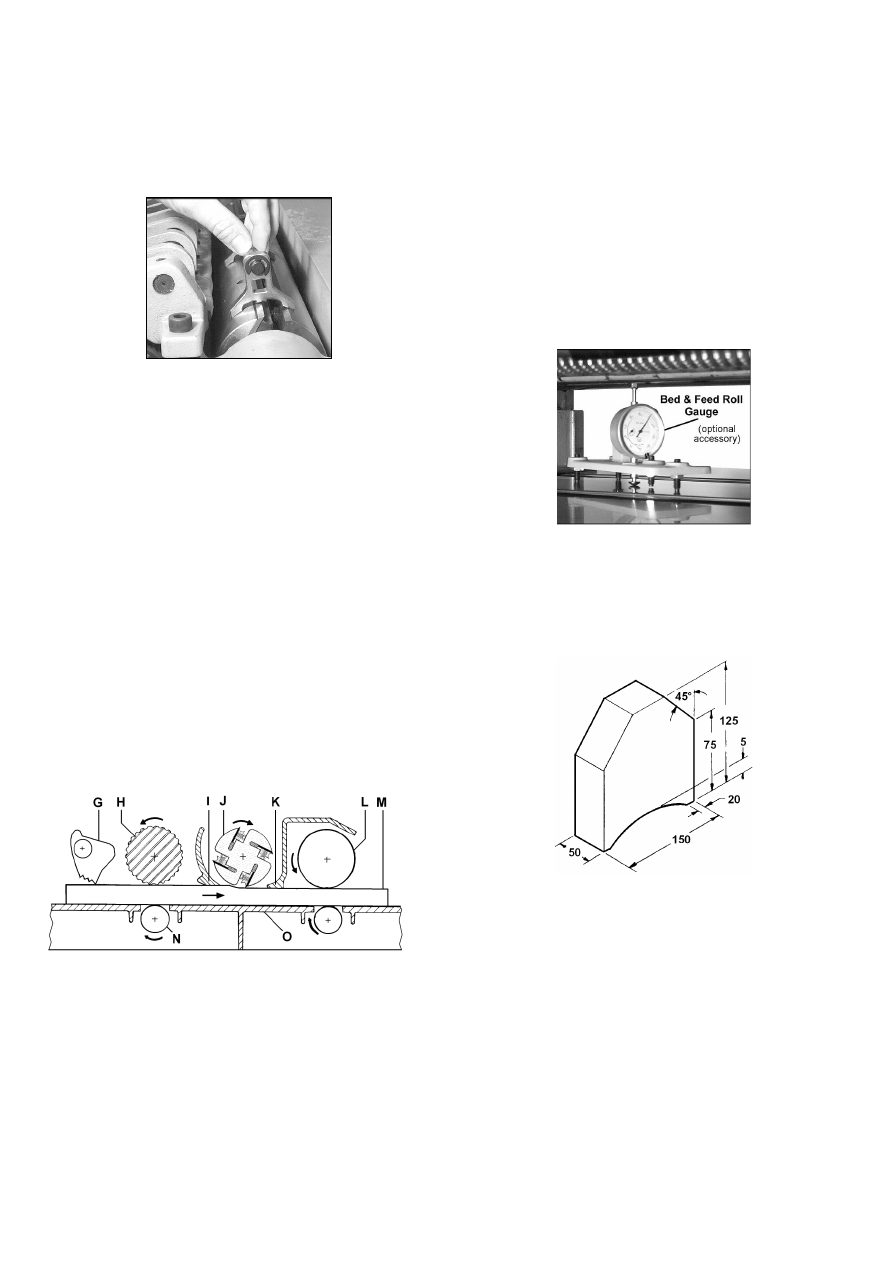

Строгальная голова с валами вашего

продольно-строгального станка (

Рис. 10

)

G

Гасящие отдачу планки

H

Вал подачи заготовки

I

Стружколоматель

J

Строгальный вал

K

Ограничительная пластина

L

Вал выхода заготовки

Рис. 10

Гасящие отдачу планки

Гасящие  отдачу  планки  (А,  Рис.  23)  помогают

предотвратить отбрасывание заготовки из станка.

Их  необходимо  периодически  проверять,  чтобы

они были очищены от смолы и клея, а также, что-

бы  они  могли  свободно  двигаться  и  правильно

работать.

Вал подачи заготовки

Вал  подачи  заготовки  должен  обеспечивать  дви-

жение детали  под  строгальный  вал  станка.  Это -

рифленый, наборно-секционный вал. Чтобы обес-

печить  надлежащее  движение  заготовки,  вал  по-

дачи должен быть установлен так, чтобы основа-

ние его дуги было 1,6 мм ниже дуги строгального

вала.  Вал  подачи  имеет  пружины  для  равномер-

ного  прижима  заготовки  к  столу  с  обеих  сторон

станка.

Регулировка вала подачи

1. Отключите станок от электропитания.

2.  Поместите  цифровой  индикатор  под  строгаль-

ным элементом ножевого вала (Рис.11)

Рис.11

Если  цифровой  индикатор  отсутствует,  исполь-

зуйте  замерный  блок  из  твердого  дерева собст-

венного изготовления. Этот замерный блок можно

сделать по следующим размерам, показанным на

Рис. 12 , который Вы можете сделать и использо-

вать как шаблон.

Рис.12

Вы  можете  провернуть  строгальный  вал  при  по-

мощи шкива.

3.  Поднимите  стол  с  помощью  маховика,  пока

шаблон не коснётся со вставкой ножа в вершине

ее кривой. Ноль шаблона в этом положении.

4. Переместите  шаблон  к  одной  из  сторон  вала

подачи и с помощью щупа проверьте расположе-

ние. Оно должно быть 1,6 мм ниже расположения

ножа.

5.  Если  размер  не  соответствует  1,6  мм,  то  ос-

лабьте  стопорную  гайку  (A,  Рис.13)  и  поворачи-

вайте винт регулирования пока нижняя часть вала

подачи коснётся вершины измерительного блока.

Затем затяните стопорную гайку.

6.  Проверьте  и  отрегулируйте  противоположный

конец вала подачи таким же образом.

Рис. 13

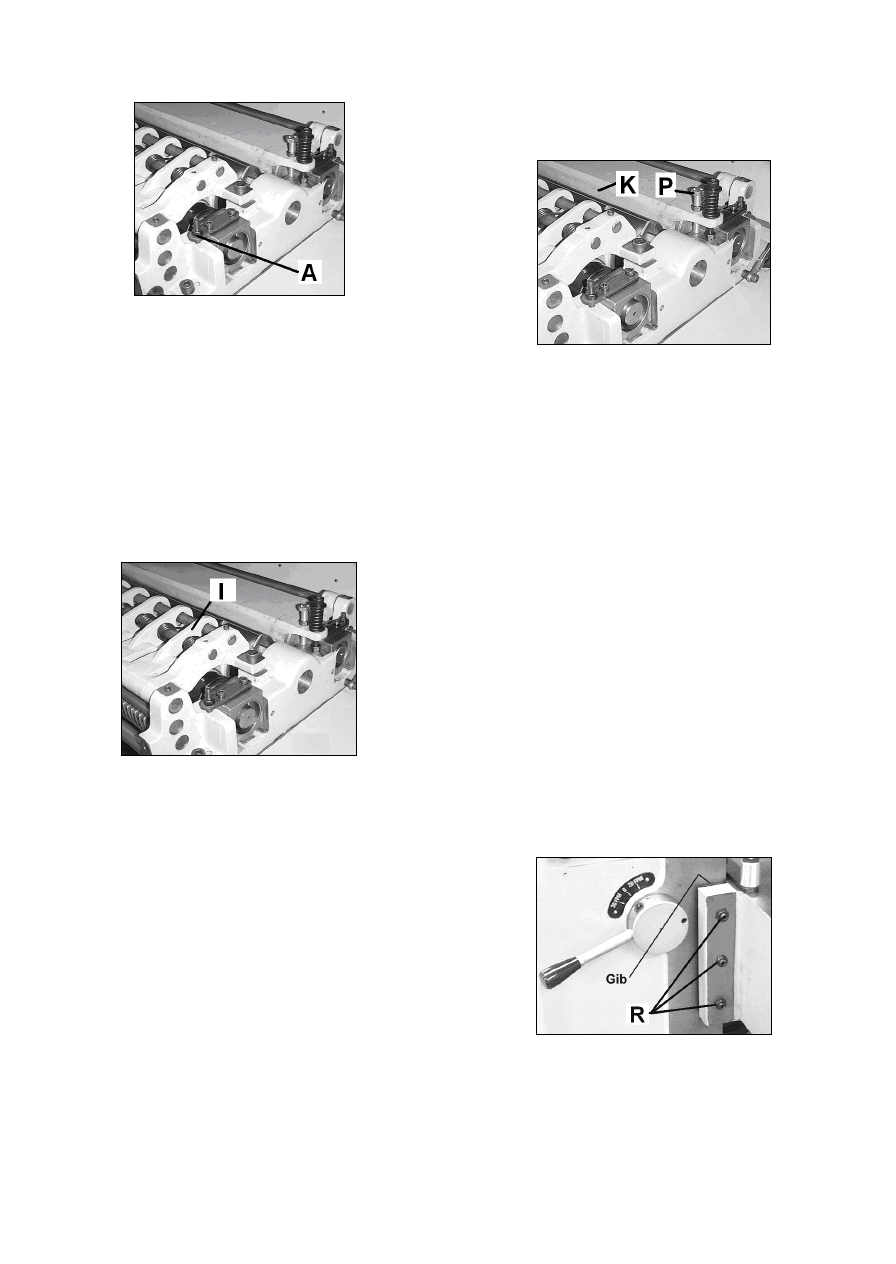

Регулировка высоты стружколомателя

Стружколоматель  (I,  Рис.  14)  сделан  подпружи-

ненными  секционными  деталями  собранными  на

одной  оси,  установленными  после  вала подачи

заготовки.  Стружколоматель  должен  сломать

стружку  в  маленькие  части,  чтобы  помочь  избе-

жать  раскалывания  заготовки,  обеспечить  не  до-

пустимость  обратного  выталкивания  заготовки,  и

направить поток стружки из станка. Стружколома-

тель  был  на  заводе  установлен на  0,8  мм  ниже

элементов ножей вала, и был подпружинен долж-

ным образом.

Рис.14

ВНИМАНИЕ!

Если  стружколоматель  установить

слишком  низко,  или  с  чрезмерным  давлением

пружин то может тормозится движение заготовки.

Прижимная защитная планка

Большинство  проблем  движения  детали  может

происходить  из-за  неправильной  регулировки

прижимной защитной планки (K Рис.15). Её функ-

ция - это  придавливание  на  одинаковом  уровне

материала  после  того,  как  он  проходит под стро-

гальным  валом  по  всей  ширине  стола.  Планка

должна устанавливаться на одном уровне с ноже-

вым  валом. Если  планка  будет  слишком  высоко,

то мелкая "стружка" будет попадать на заготовку и

под  валы  выхода  заготовки.  Если  планка  будет

слишком  низко,  то  заготовка  будет  останавли-

ваться  так  как  выходные  валы  не  смогут  тянуть

деталь.Используйте  шаблон,  чтобы  установить

планку  равномерно  с  обеих  сторон  строгальной

головы,  размер  должен  быть  0 - 0.02  мм  ниже

строгальных элементов ножевого вала.

Рис.  15  показывает  винт  регулирования  высоты

(P) и винт регулирования пружины

прижима для защитной планки.

Рис.15

Эта начальная установка - отправная точка, а за-

ключительное регулирование, вероятно, придется

сделать во время проверки станка после всех ре-

гулировок при пропуске заготовки.

Вал выхода детали

Вал  выхода  детали  имеет  почти  гладкую  поверх-

ность,  цельнометаллический,  чтобы  избежать

портить  законченную  поверхность  отстроганного

материала. Его функция вытянуть деталь из стан-

ка после того, как она вышла из под вала подачи

заготовки и не остановилась. Правильное свобод-

ное  регулирование  положения  вала  0.8  мм  ниже

строгальных  ножей  ножевого  вала. Используйте

шаблон,  такой  как  цифровой  индикатор  (Рис.  11)

или  деревянный  блок,  установка  и  регулировка

вала выхода детали  осуществляется  так  же  как

вала подачи заготовки.

Регулировка стола

Стол строгального станка поднимается и понижа-

ется винтами, располагается на двух колоннах, и

скользит  по  палзунам  с  четырех  сторон  станка.

Палзуны препятствуют тому, чтобы стол качался,

и  регулируются  планками  с  тремя  винтами  (R)

Рис. 16.

Рис.16

Чтобы  выполнить  точный  подъём  стола,  он  дол-

жен  быть  параллельным  со  строгальным валом.

Недостаточная  параллельность  приводит  к  пере-

косу детали по ширине стола.

Чтобы  установить  параллельность  делаютсле-

дующее:

1. Поместите шаблон на стол, поднимите стол до

контакта со строгальными ножами ножевого вала,

Сделайте  это  вкаждом  конце  ножевого  вала  и

сравните измерения.

2. Если стол не параллелен с ножевым валом, по-

ставьте шаблон со стороны, которая должна быть

поднята.

3. Ослабьте три винта (S, Рис. 17) снизу стола.

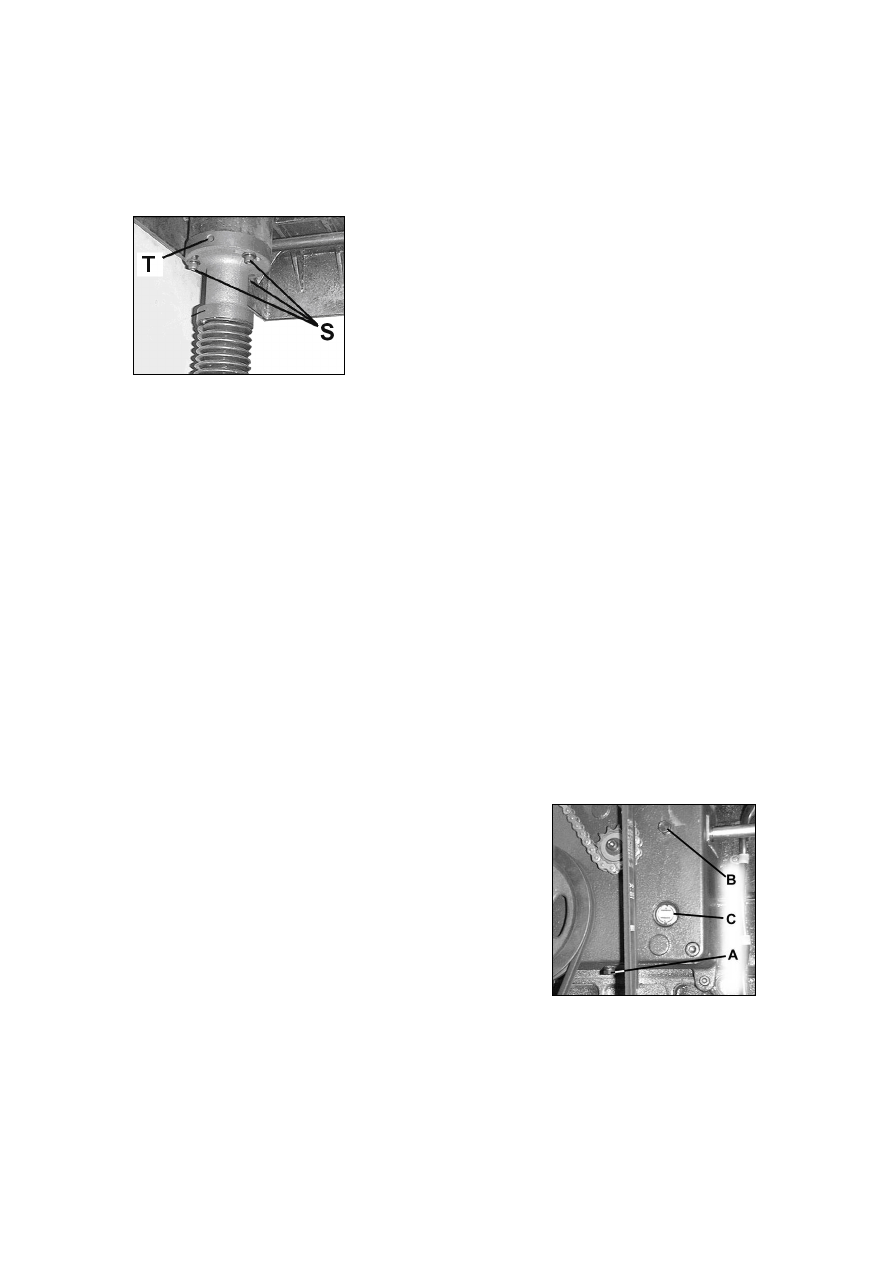

Рис.17

4.  Поместите  пруток  или  отвёртку  в  одно  из  от-

верстий  (T,  Рис.  17)  и  поверните  колонну  чтобы

поднять  стол,  пока  шаблон не  встанет  под  ноже-

вой  вал  надлежащим  образом.  Такой  же  эффект

может  быть  достигнут,  понижая  другую  сторону

стола.

5. По окончанию выставления затяните винты (S,

Рис. 17).

Произведите  контрольный  запуск  станка  с  заго-

товкой и ещё раз проверьте деталь после выхода

из  станка.  Убедитесь,  что  качество  детали  соот-

ветствует вашим требованиям.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Внимание:  перед  проведением  работ  по  тех-

ническому  обслуживанию  отключайте  станок

от источника электропитания.

Чтобы убедиться, что станок правильно отрегули-

рован, все болты затянуты, ремни в хорошем со-

стоянии, в электрическом оборудовании не скопи-

лась пыль и стружка, а также не износились и не

разболтались  электрические  соединения,  требу-

ется  периодическое  и  систематическое  обслужи-

вание.

Накопившиеся  опилки  и  другой  мусор  могут  вы-

звать сбои в работе станка. Периодическая очист-

ка не только рекомендуется, но и является обяза-

тельной  для  качественной  работы  строгального

станка.

Точно  устанавливаемые  детали,  например,  ножи

строгального  вала, посадочные места,  упоры,

должны очищаться при помощи ткани или щетки,

а  также  негорючим  растворителем,  и  освобож-

даться от застрявших инородных тел.

Удаляйте смолу и стружку с валов и столапри по-

мощи мягкой ветоши и растворителя.

Периодически  проверяйте  цепи  на  предмет  пра-

вильного  натяжения  и  соответственно регулируй-

те их, если это необходимо. Учитывайте, что стро-

гальные  ножи,  обрезиненные валы  привода  дви-

жения  заготовки,  плоские,  поликлиновые,  клино-

вые и другие ремни, а также цепи, используемые

в  конструкции  станка,  относятся  к  деталям  быст-

роизнашивающимся  (расходные  материалы)  и

требуют  периодической  замены.  Гарантия  на  та-

кие детали не распространяется. Защитные кожу-

ха,  отдельные  детали  из  пластика  и  алюминия,

используемые  в  конструкции  станка,  выполняют

редохранительные функции.  Замене  по  гарантии

такие детали не подлежат.

Подшипники  используемые  в  станке  закрытого

типа и не требуют обслуживания.

Смазка коробки передач

Машинное масло в редукторе необходимо менять

по крайней мере один раз в год. Для

этого  подходит  трансмиссионное  масло  для ре-

дукторов.

Чтобы заменить масло в редукторе:

1. Открутите сливную пробку (А, Рис. 18) и крышку

заливной  горловины  (В,  Рис.  18).Слейте  грязное

масло.

2. Затяните сливную пробку (А, Рис. 18).

3. Залейте через отверстие чистое масло на 60-90

%(В, Рис. 18).

4.  Затяните  крышку  заливной  горловины  (В,  Рис.

18).

Через  смотровое  окно  (C,  Рис.  18)  периодически

проверяйте уровень масла, при утечке

доливайте.

Рис. 18

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность

Причина

Устранение

Неравномерное снятие поверх-

ности по сторонам

Строгальный вал не выровнен

по отношению к столу.

Отрегулируйте положение сто-

ла.

Рейсмусовый стол не выставлен

относительно строгальной голо-

вы.

Отрегулируйте положение сто-

ла.

Толщина доски не соответствует

указателю на шкале станка

Шкала глубины врезания по-

казывает неправильно.

Отрегулируйте глубину на шка-

ле станка.

Станок не запускается, переза-

пускается или постоянно разъе-

диняет прерыватель цепи или

выбивает предохранители

Нет питания.

Проверьте, подключен ли станок

к питанию.

Автоматическое отключение при

перегрузке залипает.

Когда происходит перегрузка

станка на участке прерывателя

цепи, для перегрузки станку

требуется время, чтобы остыть.

Дайте станку, как следует ос-

тыть, прежде чем попробовать

перезапустить его.

Если проблема остаётся, про-

верьте пускатель и эл. защиту

двигателя внутри распредели-

тельной коробки.

Станок регулярно отключается.

Одна из причин отключения

станка в результате перегрузки,

не связанная с электрикой стан-

ка – строгальные элементы

сильно врезаются в заготовку.

Если сильное врезание режущих

элементов не является причи-

ной.

Плохая проводка

Проверьте правильность и на-

дёжность всех электрических

соединений. Все электрические

соединения, кроме двигателя,

проверены и протестированы на

заводе. Поэтому особое внима-

ние необходимо уделить соеди-

нениям двигателя, поскольку

именно там наибольшая веро-

ятность сбоя. Если проблема

продолжается, повторно про-

верьте заводские соединения.

Поломка двигателя.

Если вы подозреваете поломку

двигателя, то квалифицирован-

ный электрик может проверить

функционирование двигателя

или можно снять двигатель и

отдать его в специализирован-

ную ремонтную мастерскую для

тестирования.

Неправильное подключение.

Проверьте, правильно ли под-

соединены и надёжно ли зафик-

сированы все электрические

соединения.  Если  необходимо,

подкорректируйте.

Поломка выключателя.

Если вы подозреваете поломку

выключателя, то либо попросите

квалифицированного электрика

проверить функционирование

выключателя, либо замените

выключатель на новый.
